Для разрезания листового металла удобно использовать плазморез. Качество получаемого реза значительно выше, чем при работе болгаркой. На поверхности отсутствуют заусенцы, и это место не требует финишной доводки. Раскаленная плазма, которая подается из прибора, воздействует только на место реза, не затрагивая остальную часть заготовки. Работа не связана с приложением усилий.

Виды и назначение плазморезов

Прежде чем понять, как выбрать плазморез, необходимо изучить существующие виды приборов. В зависимости от области применения они подразделяются:

• Инверторные. Обладают способностью резать металл толщиной 30 мм.
• Трансформаторные. Разрезают металл толщиной 80 мм.

Существует классификация в зависимости от контакта резака с деталью.

Они подразделяются:

• Контактные. При работе необходим контакт плазмы с металлом. Толщина его может быть до 18 мм.
• Бесконтактные. В этом случае металл может быть большой толщины и контакта с ним не требуется.

В зависимости от потребляемой энергии также есть свои разновидности. Это приборы:

• Бытовые. Работают от сети 220 Вт.
• Плазморез промышленный. Работает от трехфазной сети 380 Вт.

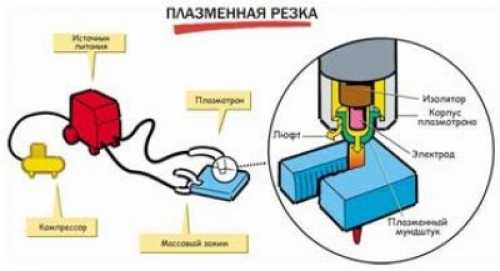

Принцип работы устройства

Выбор плазмореза нужно начинать с изучения его устройства. Электрическая дуга нагревает ионизированный воздух до температуры 30000 градусов. Через него проходит электрический ток. Он направляется на металл. В области среза происходит его выдувание. Состоит прибор из следующих элементов:

• Плазмотрон. Это плазменный резак, который с помощью кабеля и шланга подключен к аппарату. При разрезании металла дуга возникает между заготовкой и резаком. Такие плазматроны называются прямого действия. Если разрезается неметаллическая поверхность, то дуга образуется непосредственно в резаке. Это плазматроны косвенного действия.
• Сопло. Это элемент, через который проходит воздух. В зависимости от его размера изменяется величина реза и скорость проведения работы. Наименьшие диаметры сопла составляют 3 мм, а максимальные 9−12 мм. Длина сопла выбирается в 1,5—1,8 раза больше диаметра. Чем оно длиннее, тем выше скорость. Но если эта величина слишком большая, то сопло быстро разрушается.
• Электрод. Это металлический стержень из гафния, расположенный внутри плазматрона. Другое его название — катод.

В процессе резки используется воздух. Однако в некоторых случаях идет добавление кислорода, гелия или водорода. Связано это с тем, что поверхность материала может окисляться, а эти газы выступают в качестве защитных сред.

Преимущества и недостатки агрегатов

Чтобы понять, какой плазморез лучше, нужно знать преимущества и недостатки приборов. К преимуществам относятся:

• кроме обычного металла, можно резать алюминий, нержавейку или чугун;
• не требуется подготовки поверхности. Допускается присутствие ржавчины и краски;
• срез получается ровный без окалины;
• даже при небольшой толщине заготовки отсутствует тепловая деформация поверхности;
• безопасность в эксплуатации;
• возможность формирования сложных резов.

Однако при всех достоинствах у плазмореза есть и недостатки. К ним относятся:

• ограничение по толщине реза. Максимальная величина составляет 100 мм;
• заготовка должна располагаться четко перпендикулярно резу;
• нельзя работать двумя резаками, подключенными к одному аппарату.

Факторы, влияющие на выбор

При выборе плазмореза нужно учитывать некоторые факторы. К ним относятся:

• Сила тока. В зависимости от этой величины увеличивается мощность дуги и быстрее расплавляется металл. Если предстоит работа с алюминием, медью или ее сплавами, то сила токам выбирается 6А. Для нержавейки и черных металлов — 4А.
• Продолжительность включения. Некоторые аппараты могут работать 50% времени, а потом столько же должны отдыхать. Этого достаточно, чтобы нарезать определенное количество заготовок. Для промышленных целей выбирается прибор с 100% временем работы.
• Встроенный или внешний компрессор. Если компрессор встроенный, то такие приборы не обладают большой мощностью и относятся к бытовым устройствам. При наличии внешнего компрессора имеется возможность работать непрерывно. Давление в плазморезе не должно быть выше выдаваемого компрессором.
• Частота замены сопла и электрода. Это зависит от длительности работы и толщины разрезаемого материала. При работе с металлом толщиной 10 мм некоторые расходники выдерживают 150 резов, другие 500−600, а промышленные работают всю смену.
• Длина кабеля и шланга не должна превышать 20 м иначе создадутся неудобства при их раскручивании.

Рейтинговые аппараты для резки

При выборе прибора нужно ориентироваться на рейтинг плазморезов. К наилучшим моделям относятся:

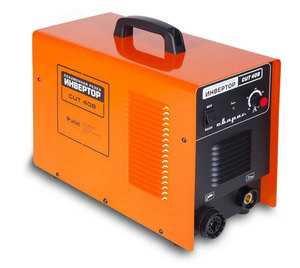

• Сварог CUT 40B (R34). Обладает мощностью 3,84 кВт. Работает от напряжения 220 Вт. Размеры составляют 425 x 205 x 355 мм. Аппарат рассчитан на работу с тонким листовым металлом; легкий и удобный в управлении.
• AURORA PRO AIRFORCE 60 IGBT. Подключается к напряжению 380 Вт. Максимальная толщина режущей поверхности 20 мм. Можно работать с любыми марками материала, проводящими ток. Режущая сила тока составляет 60 А.
• BRIMA CUT 120. Работает от напряжения 380 Вт. Имеет возможность разрезать листы толщиной 35 мм. Мощность аппарата составляет 20 кВт. Размеры: 475 x 330 x 370 мм.
• КЕДР CUT-40B. Потребляемое напряжение — 220 Вт. Разрезает листы металла толщиной 12 мм.
• Lincoln Electric Tomahawk 1538. Питается напряжением 380 Вт. Имеет угольный электрод. Ток резки составляет 30−100 А. Размеры — 455 x 301 x 640 мм.

При выборе плазмореза нужно ориентироваться на его параметры. В домашних условиях нет смысла приобретать промышленный аппарат, вполне достаточно бытового. Устройство будет работать 50% времени и столько же отдыхать. За этот период можно провести значительную часть работы. Также плазменный резак можно собрать самостоятельно, как – читайте здесь.

obrabotkametalla.info

Как выбрать плазморез | Строительный портал

Плазморез нельзя назвать инструментом на каждый день в домашнем хозяйстве. В хозяйственных нуждах он пригождается редко, в основном в период интенсивного строительства. А вот в производственной и строительной сфере аппарат плазменной резки – незаменимая вещь. Вместо того чтобы мучиться и отрезать листовой металл ручной болгаркой, можно использовать плазморез, тогда работы будут выполняться быстро и качественно, срез будет ровным, аккуратным, без заусениц и окалины. Плазменная резка используется в машиностроении, для изготовления и ремонта металлоконструкций и техники, для резки труб и листового металла в коммунальной, хозяйственной сфере и рекламе. У новичка, никогда не работавшего с данной технологией, может возникнуть вполне резонный вопрос, как выбрать плазморез для тех или иных нужд. В данной статье мы расскажем о принципе работы плазмореза и о том, на какие характеристики необходимо обратить внимание при выборе.

1. Преимущества и недостатки использования плазмореза
2. Принцип работы плазмореза и расходные материалы
3. Как выбрать плазморез



Преимущества и недостатки использования плазмореза



Всегда найдется индивидуум, который скажет, что ему удобнее работать болгаркой для легких работ и газорезкой в сложных ситуациях. И, честно говоря, это личное дело каждого, но эти личные предпочтения никоим образом не умаляют тех достоинств, которые может предложить плазменная резка.

Преимущества использования плазмореза:

• Скорость резки. При осуществлении резки металла толщиной до 50 – 60 мм производительность увеличивается в 5 – 10 раз. Более выгодной можно считать только лазерную установку для резки.
• Возможность обрабатывать любой металл: сталь, нержавеющую сталь, титан, чугун, медь, алюминий и сплавы. Нужно только правильно подобрать силу тока.
• Не нужно предварительно подготавливать деталь/заготовку – снимать ржавчину, краску или грязь. Они абсолютно не мешают процессу.
• Срез высокого качества. Он получается точным, ровным, без наплывов и окалины, дальнейшая обработка практически не требуется.
• Место среза нагревается лишь в узком диапазоне, поэтому тепловые деформации металла заготовок минимальны, даже если толщина металла очень маленькая.
• Безопасность в том плане, что не используются баллоны с газом. Для работы плазмореза необходим только воздух.

• Возможность делать срезы фигурной формы, ограничений по геометрии среза нет.
• Минимальное загрязнение окружающей среды за счет не использования газов.

Недостатки использования плазмореза:

• Относительно небольшая допустимая толщина металла для резки. В самых продвинутых промышленных моделях она не превышает 80 – 100 мм. Для сравнения для кислородной резки ограничение – 500 мм.
• Довольно жесткое требование перпендикулярного расположения относительно заготовки. Так максимальным отклонением считается 10 – 50 °,  если превысить его, ширина реза увеличивается, а с ним и износ расходных деталей.
• Невозможность использования двух резаков, подключенных к одному аппарату.

Как видите, преимуществ у плазменной резки довольно много. С помощью нее можно резать и обрабатывать металл для дверей, ворот, фигурных оградок и заборов, изготавливать детали с отверстиями, кронштейны, лестницы, фасонные детали, систему отопления и вентиляции, разрезать и демонтировать большие конструкции и многое другое.



Принцип работы плазмореза и расходные материалы

Для начала давайте определимся, что такое плазма в данном конкретном случае.

Плазма – это воздух, нагретый электрической дугой до очень высоких температур 25000 – 30000 °С и находящийся в ионизированном состоянии. Как известно, ионизированный воздух перестает быть диэлектриком и начинает проводить электрический ток, который расплавляет металл и выдувает его из зоны среза.

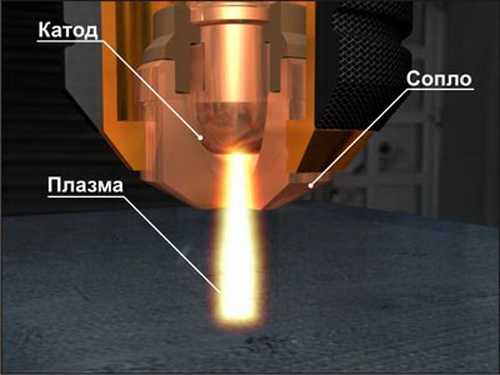

Плазмотрон – это главный рабочий орган плазмореза, а не сам плазморез, как иногда его называют. Плазмотрон – это плазменный резак, который подключен к основному аппарату с помощью пакета, состоящего из кабеля и шланга для подачи воздуха.

Плазмотроны бывают разными: прямого и косвенного действия. В случае использования плазмотронов прямого действия разрезаемая заготовка включена в электрическую цепь, другими словами дуговой разряд возникает между металлом и электродом в плазмотроне. Именно такая разновидность данных деталей устанавливается в аппаратах плазменной резки, используемых для обработки металлических заготовок. А вот для неметаллических деталей используются плазмотроны косвенного действия, тогда дуга возникает непосредственно в самом резаке.

Сопло – определяет возможности всего плазмотрона, оно может быть различных размеров. От диаметра сопла зависит, сколько воздуха может через себя оно пропустить, от этого зависит и размер реза и скорость и интенсивность охлаждения плазмотрона. Для плазменной резки обычно используют сопла маленького диаметра – до 3 мм и большой длины – 9 – 12 мм. Чем больше длина сопла, тем выше качество реза, но слишком большая длина приводит к быстрому износу и разрушению сопла и снижает надежность работ. Оптимальной считается длина сопла в 1,5 – 1,8 раз больше диаметра.

Электродом или катодом внутри плазмотрона выступает металлический стержень, преимущественно из гафния. В более дорогих аппаратах могут использоваться другие конструкции.

В процессе плазменной резки также используются газы: плазмообразующие и защитные. Так вот в аппаратах с максимальной силой тока до 200 А и рассчитанных на разрезание металла толщиной до 50 мм используется только воздух, который выступает и в качестве  плазмообразующего, и в качестве защитного газа. В таком случае срез имеет удовлетворительное качество, хоть все же может быть некоторое окисление обрабатываемой поверхности. В более сложных промышленных системах используются другие газы – кислород, водород, аргон, гелий, азот и их смеси.

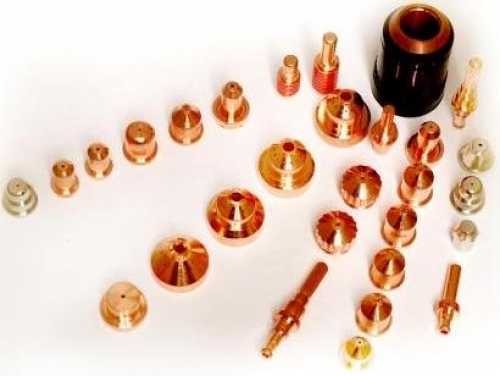

В конструкции плазмореза сопло и электрод являются расходными материалами, которые требуют своевременной замены. Ниже мы поговорим о том, на сколько их хватает.



Как выбрать плазморез



Итак, на что обратить внимание при выборе аппарата плазменной резки? Первое – универсальность. Например, аппараты под названием «плазморез CUT» предназначены сугубо для резки металлов. Но ведь помимо них есть и другие – аппараты, которые совмещают несколько функций одновременно: CUT – разрезание, TIG – аргонодуговую сварку и MMA – дуговую сварку штучным электродом. В зависимости от потребностей аппарат можно использовать для любой из этих целей. Но учтите, что такая универсальность плохо сказывается на качестве работ и итоговом КПД. В любом случае выбирать вам.

Плазморез FoxWeld Plasma 43 Multi как раз относится к универсальным аппаратам, предназначен для работы в сети с напряжением 220 В. Номинальная сила тока – 60 А, но ее можно регулировать: для MMA в диапазоне 10 – 150 А, для TIG – 10 – 160 А, а для плазменной резки CUT в диапазоне от  20 А до 40 А. Максимальная толщина металла, который можно разрезать с помощью такого аппарата, равна 11 мм (черные металлы и нержавейка). Стоимость данного плазмореза равна 530 – 550 у.е.



Виды плазморезов



Машины плазменной резки делятся на два вида:

Трансформаторный плазморез позволяет резать листовой металл до 40 мм толщиной.

Плазморез инверторный предназначен для разрезания металла до 30 мм толщиной. При этом потребляет меньше электроэнергии и обладает большим на 30 % КПД, чем трансформаторный. Еще один немаловажный момент – более стабильное горение дуги в инверторном аппарате, а также его компактность, позволяющая производить работы в труднодоступных местах.

Также плазморезы делятся на контактные и бесконтактные. Первым для начала работы необходимо прикосновение к металлу обрабатываемой заготовки, а вторым – нет. Как правило, контактный поджиг предусмотрен только у моделей, рассчитанных на разрезание 10 – 15 мм металла. Более сложные аппараты для разрезания металла 20 – 80 мм толщиной уже обладают бесконтактным поджигом.

И еще плазморезы бывают бытовыми и промышленными и различаются требованиями к энергосети. Например, бытовые модели могут работать от 220 В, а профессиональные только от 380 В. Учтите, плазморезы обладают колоссальной мощностью – более 4,5 кВт, не  каждая сеть в частном секторе сможет выдержать такие нагрузки. Перед покупкой обязательно необходимо удостовериться в том, что ваша сеть справится с большими нагрузками, так как помимо плазмореза придется еще подключать и компрессор. Но об этом чуть позже.



Сила тока и толщина заготовки



Самыми главными зависящими друг от друга критериями выбора плазмореза являются сила тока и максимальная толщина металла, который может обрабатывать конкретный плазморез. Чем выше сила тока в плазморезе, тем дуга сильнее нагревает металл и соответственно быстрее его расплавляет.

Чтобы правильно подобрать плазморез по силе тока, необходимо точно знать, для обработки каких металлов будет использоваться аппарат, и какую толщину будут иметь заготовки. Для резки разных металлов нужны разная сила тока. Ее можно посмотреть в таблице ниже.

Таблица 1. С какой силой тока необходимо резать различные металлы.

Например, вам необходим аппарат, с помощью которого вы собираетесь разрезать листовую сталь толщиной 3 мм, тогда считаем: 3х4=12 А. Не стоит брать плазморез с минимальным показателем, т.е. 12 А, так как это значение является идеальным вариантом. Лучше взять аппарат с запасом не менее 25 – 30 %, т.е. рассчитанный на силу тока в 20 А.

Если необходимо разрезать медную заготовку толщиной 40 мм, то понадобится аппарат 40х6= 240 А, т.е. профессиональный – промышленный.

Важно! Всегда берите плазморез с запасом по силе тока, чтобы не перегружать его. Рассчитывайте максимальную толщину металла самостоятельно, так как чаще всего в технических характеристиках указывается толщина из расчета, что резаться будет черный металл.

Яркий тому пример плазморез TelWin Superior Plasma 60 HF 400V с силой тока 60 А, но в характеристиках указана толщина 20 мм. Если же подсчитать, то для разрезания 20 мм меди необходимо 120 А. Кстати, данный аппарат рассчитан на сеть с напряжением 380 В и обладает мощностью 7,5 кВт, так что для домашнего использования явно не подойдет. Стоимость такого плазмореза равна 1770 – 1780 у.е. Преимуществами данной модели являются: микропроцессор, облегчающий работу, потенциометр для регулирования силы тока с шагом в 15 А, встроенный манометр для определения давления воздуха, штекерные входы для быстрого соединения кабелей. Ну и, конечно же, в комплект входит плазмотрон.

Вообще же итальянский бренд TelWin выпускает различные модели с силой тока на 25 А, 40 А, 50 А, 60 А, 80 А, 90 А, 120 А, 160 А. Но производятся они не только в Италии, но и в Китае, поэтому обратите пристальное внимание на страну производителя, указанную на упаковке. Хотя сам производитель утверждает, что в  любом случае стандарты Евросоюза соблюдены.



Продолжительность включения



Интенсивность использования плазмореза имеет очень большое значение при выборе аппарата.

В характеристиках плазморезов есть такая графа как ПВ (продолжительность включения), которая исчисляется в процентах. Какое время аппарат может работать, а какое ему необходимо для отдыха и охлаждения. За основу берется рабочий цикл в 10 минут. Например, если ПВ = 40 %, то это означает, что плазморез может работать 4 минуты и далее требуется 6 минут отдыха. Если ПВ=80 %, то время работы – 8 минут и время отдыха – 2 минуты.

Важно! Продолжительность включения плазмореза зависит от силы тока. Чем выше сила тока, используемая в процессе работы, тем меньше продолжительность включения.

Если планируется нечастое проведение резки металлоконструкций на стройке, то достаточно будет плазмореза попроще, с ПВ менее 50 % или равным 50 %. В таком случае он будет использоваться для вспомогательных работ. Если же планируется резка металла в течение всего рабочего дня, тогда необходимо подбирать аппарат с ПВ максимально приближенным к 100 %, кстати, есть модели с ПВ=100%, их можно использовать в течение всей рабочей смены без перерывов, но в них чаще всего используется водяное охлаждение.

Среди доступных бытовых моделей, представленных на рынке, плазморез Сварог обладает самой большой ПВ, равной 60 % на максимальном токе. Особенно это касается моделей с силой тока выше 60 А, рассчитанных на сеть 380 В. Кстати, если Вы думаете, что чисто славянское слово «сварог» означает, будто эти плазморезы российского производства, то вынуждены вас огорчить, – нет, это лишь выгодное маркетинговое название сугубо китайского продукта, импортируемого в Россию.

Все остальные плазморезы известных марок TelWin, FoxWeld и BlueWeld обладают продолжительностью включения не больше 35 %.

А вот плазморез Ресанта ИПР-25 китайского производства (бренд из Латвии) имеют такую ПВ на 25 А= 35%, ПВ на 20 А= 60 А, а ПВ на 15 А=100%. Диапазон силы тока в данной модели от 5 до 25 А.



Встроенный компрессор или внешний



Для образования плазмы необходима подача сжатого воздуха, и от того, откуда берется этот воздух, зависит, есть ли у плазмореза встроенный компрессор или необходим внешний. Модели плазморезов с встроенным компрессором обладают не слишком большой мощностью, поэтому используются только в бытовых условиях и на частных предприятиях. Такие аппараты удобны для перемещения и использования в трудных местах, так как не требуется подключение к пневмосети.

Для постоянного использования плазмореза в течение целого рабочего дня необходим внешний компрессор. Обязательно необходимо обратить внимание, что расход воздуха в плазморезе не должен быть больше, чем количество производимого компрессором сжатого воздуха. Ну и, конечно, давление воздуха в плазморезе не должно превышать давление, которое обеспечивает компрессор. Только правильное соотношение этих параметров обеспечивает стабильную дугу и высокую производительность работы плазмореза в течение всего рабочего дня.

Важно! Воздух должен быть абсолютно сухим, не содержать масла и других посторонних примесей. Для осушения необходим специальный влагоотделитель. Поступать воздух должен с равномерной скоростью, без пульсаций.

Крайне важно соблюдать указанное условие и обязательно следовать инструкции к плазморезу. Неправильная эксплуатация приведет к быстрому выходу из строя, а вы даже не поймете, что же произошло. Например, в поисках самого надежного самого лучшего аппарата вы остановили свой выбор на плазморезе Hypertherm американского производства на 45 А, который стоит почти 3000 у.е., но в первый же день работы у вас сгорит ручка плазмотрона. И никто вам не заменит ее по гарантии. Почему?

Представьте себе, между соплом плазмореза и электродом вырывается плазма с температурой 20000 °С, вырывается она за счет движущегося воздуха со скоростью 60 – 100 л/мин. И теперь представьте, что будет происходить, если подаваемый воздух будет не сухим, а с примесью влаги. Эта влага будет взрываться прямиком в плазмотроне, при этом пострадают циркониевое вкрапление на электроде, сам электрод, диффузор и сопло. Придется все это покупать, благо все вышеперечисленное является расходниками и доступно в продаже отдельно от аппарата.



Частота замены расходников

Самыми частозаменяемыми деталями плазмореза являются электрод и сопло. Обычно они выходят из строя не одновременно, например, на одно сопло хватает два электрода. Но все индивидуально, бывает, что приходится менять одновременно.

Частота замены расходников слишком прикладной вопрос, на него нельзя ответить заочно. Все зависит от интенсивности использования аппарата, толщины разрезаемого металла и силы тока. Например, некоторые говорят, что одного сопла хватает на одну рабочую смену (один рабочий день), если толщина металла не превышала 10 мм. Другие, что расходников хватает на 500 – 600 резов, а третьи, что на 150 м реза. Какой способ исчисления вам ближе, на тот и ориентируйтесь.

Износ сопла выглядит как нарушение его геометрической формы, а это может негативно влиять на качество реза. Износ электрода – выработка стержня, максимально допустимая 1,5 мм. Если не проследить за этим, то при большей выработке катода он может пригореть к головке плазмотрона, что приведет к выходу его из строя.

Именно поэтому модель плазмореза необходимо подбирать в зависимости от наличия к ней расходных материалов в свободном доступе. Неплохим вариантом является плазморез BlueWeld китайского производства и TelWin, ко всем ходовым моделям имеются сопла и электроды по вполне доступным ценам до 25 у.е.



Удобство использования плазмореза

Немаловажный фактор выбора плазмореза – удобство. Первое, что может повлиять, это длина пакета кабель-шланга. Чем он длиннее, тем дальше можно отойти от аппарата, и тем более удобно разрезать широкие листовые материалы. Тем не менее, один пакет длиной 20 – 30 м тоже не слишком удобен, так как его каждый раз необходимо раскручивать, даже если работы будут проводиться в 2-х метрах от аппарата. Именно поэтому желательно выбирать модели с евроразъемами для подключения пакетов. Так можно купить модель с пакетом 6 – 12 м, которые можно менять и наращивать по мере необходимости длину. К тому же, учтите, что при длине кабель-шлангового пакета более 20 м теряется мощность. Поэтому использовать пакеты большой длины лучше в условиях необходимости, например, для работ на открытом воздухе, чтобы не выносить аппарат.

Отдельно хотелось бы сказать про плазморез Горыныч, разработанный российскими учеными. Это многофункциональной устройство работает на воде, имеет силу тока 3 – 10 А, объем требуемой для работы жидкости 80 мл. Данный аппарат хорошо зарекомендовал себя в разных сферах – при монтаже подземных и наземных коммуникаций, в том числе водопровода и отопления, в работе по камню и стеклу, при ремонте холодильников, вентиляционных систем и кондиционеров, а также для резки и выполнения отверстий в любых металлах. Стоимость такого плазмореза 800 у.е.

В заключение несколько слов о технике безопасности. Не стоит работать плазморезом при отрицательных температурах, нельзя дожидаться полного износа расходных материалов – сопла и электрода. И самое главное – если у вас нет опыта работы с плазморезом, не начинайте работу самостоятельно, попросите помощи у опытного специалиста или понаблюдайте за его работой и только затем пробуйте сами.

strport.ru

советы по выбору и использованию

Аппарат плазменной резки применяется для резки и сварки токопроводящих и других металлических материалов.

Используется для термообработки поверхностей, включая закалку металла, отжиг материалов для снижения твердости, зачистки верхнего слоя стали.

Для сварки цветных и черных металлов, а также для иных работ требующих интенсивного концентрированного нагрева твердых материалов.

Принцип действия аппарата плазменной резки описывают по следующей схеме: в канале сопла с узким сечением образуется электродуга, которая затем охлаждается под воздействием движущегося по каналу потока водяного пара.

В результате ионизирования пара вырабатывается струя плазмы,– температура теплового источника составляет около 60000.

При резке металла плазменным устройством, обширные участки обрабатываемого материала не накаляются, так как это происходит при разрезании металла кислородным резаком.

Назначение пара заключается в интенсивном охлаждении основных рабочих элементов горелки – сопла и катода, а также в поддержании устойчивости столба разряда тока и выдувки дуги.

Схема снабжения сопла паром представляет собой следующее действие: из резервуара плазменного аппарата пар самотеком проходит по каналам охлаждения в разрядную камеру, затем посредством канала сопла выходит в атмосферу.

Для эффективной стабилизации электродуги и ее оттискивания от стенок сопла, применяют тангенциальную или осевую схему подачи газа.

Виды аппаратов для плазменной резки металла

Отличительные технические характеристики аппаратов для плазменной резки и сварки металла, позволяют их разделить на виды.

На сегодняшний день потребительским спросом пользуются инверторные аппараты и трансформаторные источники резки.

При этом цена каждой конкретной модели зависит от мощности и продолжительности работы оборудования.

Видео:

Инверторные устройства характеризуются легким весом, компактными размерами и небольшим потреблением энергии.

Минусом использования данного типа аппаратов плазменной резки и сварки является их сверхчувствительность к сбою напряжения, из-за чего цена на подобные отечественные аппараты сравнительно невысокая.

Особенно эта проблема касается фирменных моделей, которые не приспособлены к эксплуатации в условиях наших электросетей.

При этом если из строя выйдет система защиты аппарата, без сервисного обслуживания уже не обойтись.

Кроме того инверторные устройства имеют ограничение по рабочей мощности, которое не превышает 70 А, и небольшой срок включения при большом токе.

Трансформаторные установки для резки и сварки металла считаются надежнее, чем инверторные типы.

Такие аппараты при падающем напряжении теряют рабочую мощность, но не выходят из строя. За счет чего и цена на данный тип плазморезов намного выше.

Трансформаторные устройства имеют высокий показатель продолжительности включения, при этом ПВ может доходить до 100% (при стандартной норме для ручной резки в 70 процентов).

Аппараты применяются для автоматической резки металла с применением ЧПУ.

При этом время беспрерывной эксплуатации плазмотрона намного превышает время функционирования устройства ручной резки.

Минусом трансформаторных установок являются тяжелый вес, большое энергопотребление и габариты.

Трансформаторные аппараты плазменной резки имеют между собой отличия, которые заключаются в разных технологиях охлаждения плазмотрона.

Видео:

Как правило, стационарные установки работают при водяном охлаждении, переносные аппараты – за счет воздушного охлаждения.

Устройства воздушно-плазменной резки имеют компактные размеры и небольшой вес, благодаря чему их можно беспроблемно транспортировать.

Приемлемая цена позволяет приобрести подобные модели для бытовых условий.

Функционирование аппарата воздушно плазменной резки сводится к использованию сжатого воздуха, он необходим для образования плазмы, и охлаждения.

Максимальная толщина металла, с которой воздушно плазменный аппарат может справиться, равняется 50-55 мм.

Рабочая мощность плазмореза составляет 150-180 Ампер.

Как показывает видео, аппарат плазменной резки со встроенным компрессором можно эксплуатировать на любом участке, так как устройство не зависит от пневматической сети.

Оборудование для плазменной резки металла с водяным охлаждением представляет собой мощную установку, способную разрезать твердый материал толщиной от 80 до 100 мм.

Устройства могут эксплуатироваться в составе с комплектом ЧПУ. Более подробно об особенностях их эксплуатации далее в статье и в видео сюжете.

Цена и технические параметры плазморезов

Помимо видов, плазморезы делятся на установки машинной автоматической резки и аппараты воздушно-плазменной ручной резки.

Рассмотрим возможную стоимость и технические характеристики обеих категорий.

Параметры ручных воздушно плазменных аппаратов

Ручной плазморез нашел свое применение в бытовой сфере, его также используют на маленьких предприятиях и в мастерских для вырезки и обработки различных деталей.

Ручной воздушно-плазменный резак не может обеспечить высокую производительность, так как в ходе рабочего процесса задействован труд оператора, который своими руками держит резак на весу и ведет им по линии реза.

В данном случае шов не может получить идеальную ровность.

Чтобы повысить качество результата работ, ручной воздушно-плазменный аппарат для резки дополняют вспомогательным упорным элементом.

Видео:

Упор своими руками одевают на сопло, затем его прижимают к плоскости рабочей заготовки и ведут ручной резак. При этом больше не надо контролировать определенность расстояния между соплом и изделием.

В результате образуется ровный шов, исключающий появление окалин и наплывов. Указанный рабочий процесс можно посмотреть в следующем видео сюжете.

Цена на ручной плазморез устанавливается в зависимости от возможностей аппарата, включая максимальную силу тока и толщину металлического материала, с которой удается справиться ручной модели.

Также на рынке предлагают универсальные модели, которые можно применять как для резки, так и для сварки металлов. Цена на такой ручной плазменный аппарат с дополнительной функцией сварки доходит до 550 $.

Отличить данную модель при выборе позволяет производственная маркировка.

В пример возьмем аппарат FoxWeld Plasma 43 Multi, устройство совмещает в себе:

• Воздушно-плазменная резка, маркировка – CUT;
• функция аргонодуговой сварки – TIG;
• возможность дуговой сварки посредством штучного электрода – MMA.

Параметры аппаратов машинной резки

Установки машинной резки практически всегда дополняют ЧПУ (программное обеспечение).

Станок с ЧПУ функционирует в соответствии с записанной программой, при этом исключается в рабочем процессе участие человека.

Применение установки с ЧПУ позволяет значительно повысить производительность, при этом качество резки аппарат выполняет с идеальной точностью.

После эксплуатации автоматического устройства с ЧПУ нет необходимости дополнительно обрабатывать кромки заготовок.

Оператору достаточно своими руками ввести в ЧПУ специальную схему и установка строго повторит любую геометрическую форму фигуры. Увидеть, как работает такая установка, можно в предложенном видео.

Видео:

Цена на станки с ЧПУ во много раз превышает стоимость ручного плазмореза с функцией сварки.

Оборудование состоит из мощного трансформатора и специальной поверхности, выполненной в виде стола, укомплектованного порталом и направляющими.

Цена на такое устройство с ЧПУ будет зависеть от габаритов и сложности установки. На данный момент цена на аппараты машинной резки с ЧПУ может составлять от 3000$ до 20000$.

Особенности выбора аппаратов по рабочей мощности, скорости и времени резки

Подбор номинальной рабочей мощности аппарата плазмореза рекомендуется проводить с учетом толщины и вида планируемого к обработке металла.

От типа металла будет зависеть тип рабочего потока (воздух или азот), а также величина диаметра сопла.

Если выбранный вами аппарат имеет мощность 60-90 Ампер, его можно будет применять для резки 30-ти мм металла. Данный тип установки доказывают свою пользу во многих промышленных сферах.

С его использованием можно работать в домашних и авторемонтных мастерских.

Для плазменной резки более толстых металлических изделий, рекомендуется выбирать аппарат с рабочей мощностью от 90 до 170 А.

Его применение позволит разрезать 50-ти мм металл.

Выбирая аппарат плазморез, также необходимо обратить внимание на номинальное первичное напряжение и величину силы тока.

Кроме того, стоит определиться с тем, нужен ли для вашей работы аппарат универсального типа, который можно эксплуатировать при разном напряжении.

Как правило, такие устройства можно подключать к любой электросети. Обычно это аппараты зарубежных производителей с функцией Авто-лайн.

Видео:

Упрощенные устройства могут работать только при 220V или 380V, от одно- или трехфазной сети питания.

Показатель скорости резки измеряется в сантиметрах за 1 минуту.

Существуют установки, которые могут разрезать 30-ти мм лист металла в течение 5 минут, в то время как более мощные устройства справляются с этой задачей за минуту.

Также при выборе аппарата для плазменной резки металла смотрят на продолжительность его непрерывной работы. В пример возьмем установку с ПВ непрерывной эксплуатации 60%.

Проценты говорят о том, что аппарат может работать непрерывно 6 минут, при этом для охлаждения ему понадобится 4 минуты.

Как собрать ручной плазменный резак своими руками?

Плазменную резку металла может проводить своими руками человек, не имеющий опыта сварочных работ. Устройство плазменной резки дает возможность помимо металла обрабатывать дерево, керамику или пластик.

Но не всем приходится по карману даже бюджетная цена плазмореза.

Видео:

Найти выход из ситуации можно, выполнив устройство своими руками, все что потребуется — это приобрести сопло и источник питания.

Аппараты плазменной резки, умело собранные своими руками, могут не уступать показателями мощности производственным устройствам.

Рабочим материалом для плазмы послужит воздух, с целью охлаждения берут воду или тосол, которые необходимо залить в емкость блока.

Образование электродуги можно добиться посредством вольфрамового стержня, его делают из сегментов электрода.

Остальные комплектующие элементы можно отыскать в магазине, после чего руководствуясь схемой, собрать все воедино. Дополнить информацию позволит видео материал.

Видео:

rezhemmetall.ru

плюсы и минусы, разновидности, критерии выбора с видео

Плазморез – это не самый важный инструмент в домашнем хозяйстве, однако в строительстве без такого устройства не обойтись. Оно позволяет выполнить нарезку металла быстро и аккуратно. Чтобы научиться использовать такое устройство, необходимо разобраться с принципом работы и основными характеристиками, а также посмотреть соответствующее видео.

Принцип работы плазмореза

Прежде всего, необходимо понимать, что плазма представляет собой воздух, нагретый при помощи электрической дуги до температуры на уровне 30000°C. При этом воздух имеет ионизированное состояние, а значит, он перестает быть диэлектриком. Благодаря проведению тока происходит расплавление металла и его выдувание из области среза.

Любой плазморез оснащен плазмотроном. Речь идет о плазменном резаке, подключенном кабелем и шлангом к основному аппарату. Все плазмотроны могут иметь прямое либо косвенное действие. В первом случае заготовка включается в электрическую цепь. Если же планируется обработка неметаллических деталей, то подойдет изделие косвенного действия.

Возможности плазмотрона зависят непосредственно от сопла. Изделия с большим диаметром могут пропускать значительное количество воздуха, а значит, скорость нарезки будет значительной. Чаще всего при плазменной резке применяются сопла диаметром до 3 мм. Длина элемента составляет 9–12 мм. Если использовать действительно длинное устройство, то качество среза будет очень высоким, однако само сопло может быстро износиться. Оптимальным считается показатель, превышающий диаметр в 1,5 раз.

Внутри плазмотрона расположен металлический стержень, выполненный из гафния. Этот элемент выступает в роли электрода.

В процессе плазменной резки часто используется исключительно воздух, представляющий собой защитный и плазмообразующий газ одновременно. При этом возможно незначительное окисление поверхности. Чтобы избежать такого последствия, в некоторых промышленных агрегатах может дополнительно использоваться кислород, гелий, водород и прочие газы.

Преимущества и недостатки плазмореза

Часто при выполнении различных строительных работ используются именно плазморезы, что можно заметить по многочисленным видео. У такого оборудования есть немало преимуществ.

• Допускается обработка различных металлов, включая сталь, нержавейку, чугун, алюминий и различные сплавы.
• Саму заготовку не нужно предварительно подготавливать, то есть можно смело резать поверхность с остатками краски или ржавчины.
• Благодаря плазморезу срез получается ровным и очень точным. При этом здесь нет окалины или наплывов.
• Благодаря особенностям устройства тепловая деформация будет минимальной, причем это касается даже тех случаев, когда лист металла имеет небольшую толщину.
• Использование плазмореза безопасно, ведь во время работы баллоны с газом не нужны.
• При желании можно выполнить фигурные срезы.

Естественно, идеального оборудования для нарезания металлов не существует. Так, и у плазморезов есть свои минусы.

• В первую очередь стоит отметить ограничения по толщине металла. Наиболее продвинутые промышленные устройства могут нарезать металл толщиной максимум в 100 мм.
• Заготовку необходимо располагать строго перпендикулярно. Допустимое отклонение – это 50°. В некоторых моделях оно составляет всего 10°.
• Нельзя выполнять плазменную резку, подключив к аппарату сразу два резака.

Если внимательно изучить особенности плазмореза, то можно понять, что преимуществ у такого оборудования больше. При просмотре множества видео вы убедитесь в том, что агрегат подойдет для обработки металлов при создании ограждений, кронштейнов, вентиляционных систем и т. д.

Виды плазморезов

Все плазморезы делятся на 2 группы: трансформаторные и инверторные. В первом случае удастся выполнить нарезку металла толщиной до 40 мм, а во втором – до 30 мм. При этом инверторная разновидность потребляет меньшее количество электроэнергии и имеет больший КПД. Подобный аппарат довольно компактный, а значит, выполнить нарезку в труднодоступных местах будет удобнее.

В продаже встречаются контактные и бесконтактные модели. Также плазморезы делятся на бытовые и промышленные, что влияет на требования к энергосети.

Как выбрать плазморез?

Если вы хотите приобрести подобное оборудование, обязательно учтите несколько важных факторов.

• Каждое оборудование имеет определенную маркировку. Так, некоторые аппараты предназначены только для нарезки металлов, а другие позволяют выполнять аргонодуговую или дуговую сварку. Естественно, встречаются и универсальные модели. Однако специалисты в своих видео утверждают, что подобное оборудование имеет недостаточный КПД.
• Всегда нужно учитывать силу тока, а также максимально допустимую толщину металла. Соответственно, вы должны знать, для каких нужд потребуется плазморез.
• Продолжительность включения – еще один важный фактор, который измеряется в процентном соотношении. Показателя до 50% хватит для периодического нарезания различных металлоконструкций. Если же планируется регулярное использование устройства, то лучше выбирать модель с продолжительностью включения до 100%.
• Подобное оборудование может иметь встроенный или внешний компрессор. Первая разновидность отличается невысокой мощностью. Соответственно, подобное устройство подойдет для применения в домашних условиях. Если планируется регулярная эксплуатация плазмореза, то лучше отдать предпочтение внешнему компрессору.
• Использование такого агрегата должно быть удобным, поэтому при покупке необходимо обратить внимание на длину кабеля и шланга. Важно помнить, что такой пакет длиной в 20 м может оказаться неудобным, ведь его придется раскручивать, даже если нарезка металла выполняется рядом с устройством.

Плазморез – это незаменимое оборудование для нарезки металлов. При его эксплуатации необходимо придерживаться техники безопасности. Также следует периодически заменять расходные материалы. Прежде чем приступить к нарезке металлоконструкций, необходимо просмотреть соответствующие видео и проконсультироваться со специалистом.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Изготовление плазменного резака из инвертора своими руками

До недавнего времени, когда в домашних условиях возникала необходимость в резке металлических заготовок для различных нужд, у домашнего мастера выбор был не очень большим. Либо УШМ (угловая шлифовальная машина, в простонародье «болгарка»), либо газовый резак.

Но прогресс не стоит на месте, и относительно недавно для широких масс стало доступно принципиально иное средство для резки металла, более эффективное и удобное в эксплуатации. Речь идёт о плазменном резаке или, как его ещё иногда называют, плазморезе. Учитывая высокую стоимость бытовых плазменных резаков заводского изготовления вполне рациональной выглядит идея попытаться собрать этот прибор в домашних условиях. А для того чтобы убедиться в целесообразности этой идеи, можно сравнить технологические особенности производимых работ с помощью вышеперечисленных приспособлений.

• УШМ (угловая шлифовальная машина). Обеспечивает очень хороший уровень реза, но только в том случае, когда речь идёт о прямолинейной резке металла. Выполнить с помощью «болгарки» фигурный рез практически невозможно.
• Газовый резак. Обеспечивает возможность фигурного реза, но с очень низким качеством. Края реза получаются неровные, рваные, с кусочками расплавленного металла. Как правило, при толщине металла более 5−7 мм резать становится очень тяжело или практически невозможно.
• Плазморез. Обеспечивает высококачественный, идеально чистый шов практически любой конфигурации и толщины. Положительным моментом применения плазмореза является полное отсутствие остаточной деформации металла после окончания процесса резки, чего нельзя сказать о двух первых способах.

Самодельный плазморез

Сборка плазмореза в домашних условиях очень напоминает собирание конструктора. Дело в том, что все без исключения составные элементы плазмореза относятся к достаточно сложным технологическим изделиям. Изготовление этих элементов в домашних условиях с нуля не только требует очень глубоких познаний в данном предмете и соответствующего дорогостоящего оборудования, но и является небезопасным в плане здоровья домашнего мастера.

Например, температура внутри камеры сгорания плазмотрона составляет порядка 20000−30000 градусов. Поэтому лучше купить элементы, из которых состоит плазморез, уже готовыми, с гарантией высокой надёжности, чем пытаться сделать дома из подручных средств и тем самым подвергать опасности не только свою жизнь, но и жизнь своих близких.

Совсем ничего не понимающим в металлообработке необходимо знать хотя бы элементарные вещи, например, то, что лазерный резак по металлу и плазменный резак по металлу — это не одно и то же.

Составляющие элементы

Любой плазморез состоит из следующих элементов:

• Источник постоянного тока. Для этих целей можно использовать либо сварочный трансформатор, либо сварочный инвертор. О преимуществах и недостатках того и другого поговорим ниже.
• Осциллятор. Выполняет роль стартера, который запускает предварительную дугу. Оптимальный вариант — осциллятор заводского изготовления марки ВСД-02. Как самостоятельно изготовить осциллятор читайте здесь.
• Источник сжатого воздуха. Компрессор мощностью 2.00−3.00 атм и выше, в зависимости от мощности аппарата.
• Резак, он же плазмотрон. Приобретается в готовом виде в соответствующем магазине. В крайнем случае можно взять резак для аргонной сварки и путём незначительных доработок переделать его в плазмотрон.
• Комплект соответствующих шлангов для подвода газовой смеси к камере сгорания.
• Комплект электрических кабелей для подвода электричества к трансформатору.

Инвертор или трансформатор

И у того, и у другого есть как положительные стороны, так и отрицательные. В конечном итоге выбор происходит в пользу конкретного устройства исходя из технических задач, которые ставятся перед будущим плазморезом.

Сварочный инвертор-полуавтомат

Наиболее оптимальное решение для личного гаража или небольшой мастерской.

• Относительно малый вес, некрупные габариты и минимальное количество потребляемой электроэнергии.
• Качество реза у инверторного плазмореза выше за счёт более высококачественной дуги.
• Крайняя чувствительность к качеству подаваемой на него электроэнергии. Частые перепады напряжения в сети способны просто убить ваш инвертор за очень короткий промежуток времени, и никакая система защиты в этом случае не поможет.
• Небольшая мощность, что не позволяет резать толстые листы металла.

Сварочный трансформатор

Более подходит для стационарных условий крупных мастерских или заводов.

• Никогда не выходят из строя в случае даже сильного падения напряжения в сети. В этом плане они более надёжны.
• Более длительный рабочий цикл (период работы без перерыва).
• Не имеют ограничения по мощности, поэтому можно резать металл практически любой толщины.
• Очень высокая масса, большие габариты и высокое энергопотребление.

Исходя из этих сравнительных характеристик домашние мастера чаще всего склоняются в сторону плазмореза из инвертора, собранного своими руками на базе сварочного инвертора.

Плазмотрон или резак

Основными компонентами плазморезки являются: два электрода, изолятор, разделяющий катодный и анодный узлы, и камера завихрения газовой смеси.

• Один из электродов является основным и изготавливается из тугоплавкого металла типа тория, циркония или бериллия. Но все эти металлы, точнее, продукты их взаимодействия с высокими температурами, являются крайне вредными для здоровья. Поэтому оптимальным вариантом будет изготовление электрода из другого тугоплавкого метала — гафния, который абсолютно безвреден.
• Вторым электродом является сопло. Оно, как правило, изготавливается из меди. В сопле имеется очень тонкое отверстие, через которое раскалённый газ вырывается наружу. Периодически этот элемент требует своей замены в силу того, что постоянно находится в зоне запредельно высоких температур. Поэтому оптимальным является иметь не одно сопло, чтобы в случае необходимости можно было быстро заменить вышедшее из строя.
• Газ под давлением подаётся в камеру завихрения через прямой патрубок, расположенный сверху или сбоку от камеры. Предварительно нагнетается необходимое давление с помощью компрессора.

Принцип работы плазмотрона

Под давлением газ поступает в пространство между соплом и электродом. В момент включения осциллятора, в результате возникновения высокочастотного импульсного тока, между двумя электродами возникает электрическая дуга. Эта дуга носит название предварительной, и её задача — разогреть газ, находящийся в камере сгорания. Температура разогретого газа в камере относительно невысокая — порядка 5000−7000 градусов.

После того как предварительная дуга заполнит собой всё сопло, с помощью компрессора увеличивают давление подаваемого сжатого воздуха, в результате начинает происходить ионизация газа. Как следствие этого, газ расширяется в объёме, становится сверхпроводимым и разогревается до запредельно высоких температур порядка 20000−30000 градусов. Иными словами, газ превращается с плазму.

Под большим давлением плазма вырывается через узкое отверстие сопла наружу. В момент соприкосновения потока плазмы с поверхностью металла возникает вторая дуга — основная, или классическая. Роль второго электрода в этом случае берёт на себя сама плазма. Плазменная дуга мгновенно расплавляет металл в точке контакта. Под сильным напором сжатого воздуха расплавленный металл мгновенно выдувается, и в результате остаётся чистый рез.

Существуют два базовых условия, при соблюдении которых получается качественная резка с помощью плазмы:

• Ток, подаваемый на электрод, должен обладать силой не менее 250 А.
• Сжатый воздух подаётся в камеру сгорания со скоростью не менее 800−900 м/с.

Сложность изготовления плазмотрона

Схемы, чертежи для изготовления плазмореза своими руками очень легко найти в Интернете. Но плазменный резак очень сложно устроен и, кроме того, требует очень тонких настроек перед непосредственной эксплуатацией. Несмотря на обилие в Интернете соответствующих рекомендаций, чертежей и видеороликов, сделать плазмотрон дома технически крайне сложно. А если учесть, что затея эта ещё и крайне опасная для здоровья, то лучше от неё совсем отказаться и воспользоваться услугами «Али Экспресса» или ближайшего специализированного магазина.

Сборка из готовых комплектуюущих

Необходимо подключить сопло плазмореза к инвертору и компрессору. Осуществляется это посредством так называемого кабель-шлангового пакета. Оптимальным будет использовать для этих целей специальные зажимы и клемы, которые легко фиксируются и также легко снимаются.

Перед тем как начинается сборка, необходимо окончательно убедиться в совместимости всех комплектующих.

Порядок сборки достаточно прост:

• Инвертор посредством электрического кабеля соединяется с электродом плазмореза.
• Компрессор с помощью специального шланга присоединяется к рабочей камере плазмореза.

Практические рекомендации

Даже при сборке из уже готовых комплектующих цена конечного продукта будет на несколько порядков меньше, чем если покупать готовый плазменный резак. После того как аппарат будет собран и станок будет готов к работе, нужно позаботиться о расходных материалах и некоторых аспектах эксплуатации устройства.

• Необходимо приобрести заранее несколько комплектов резиновых прокладок, которые используются при подключении шланга подачи сжатого воздуха.
• Самой быстроразрушающейся деталью в плазменном резаке является медное сопло. Кроме того, толщина реза напрямую зависит от диаметра отверстия в сопле. Поэтому комплект медных сопел с разным диаметром выходного отверстия должен обязательно быть в запасе.
• Необходимо достаточно точно определиться с задачами, которые стоят перед будущим плазморезом, и исходя из этого заранее подобрать соответствующую мощность инвертора. Учитывая высокую цену на инверторы, будет очень накладно эксплуатировать плазморез, обладающий излишней мощностью.
• Необходимо всегда помнить, что температура рабочего участка плазмы составляет 20000−30000 градусов. Это крайне опасно и может привести к ЧП, если работающий плазморез окажется в руках несмышлёного ребёнка или психически невменяемого человека.
• Крайне важно в процессе работы правильное образование вихревого потока. В противном случае во время работы плазменной горелки может образоваться так называемая двойная дуга, что может привести к разрушению устройства. Поэтому очень важно использовать плазменные резаки, изготовленные в заводских условиях, с соблюдением всех необходимых технических стандартов.

О том, как выбрать плазморез можно прочитать здесь.
О том, как выбрать плазморез можно прочитать здесь.
О том, как выбрать плазморез можно прочитать здесь.

obrabotkametalla.info

Аппараты для плазменной резки металла

Оборудование, дающее возможность точно чисто и быстро разрезать разные черные и цветные металлы — это станок плазменной резки металла. Цена на него показана здесь. Аппарат свободно режет сталь, медь, чугун, алюминий, титан и другие металлы. Кроме того, режутся различные сплавы.

Изучаем технологию плазменной резки

Технология плазменной резки металла определяется работой аппарата. Работает станок таким образом: металл нагревается до температуры плавления, расплавленный металл в это время удаляется из места резки воздухом, подающимся под большим давлением.

Нагревается он при помощи электродуги. Когда она будет двигаться свободно, резка происходит очень медленно.

Для большей эффективности электрической дуги, при работе температура в разрезе сильно повышается, и на электрическую дугу подается воздух. В итоге ее размер уменьшается, а температура потока из воздуха растет. Получаемое состояние является плазмой низкой температуры. Такая температура может доходить до нескольких тысяч градусов, и она выше дуги во много раз.

Воздух — это диэлектрик, не пропускающий ток. Однако под воздействием нагревания он проводит электроэнергию, теряя свойства изоляции. Вся технология плазменной резки металла построена на этом принципе. Части от расплавленного металла в это же время потоком убираются от зоны, где проводится резка.

Узлы, составляющие аппараты воздушно-плазменной резки

Внутри блока питания расположен компрессор, нагревающий газ. Однако некоторые аппараты для плазменной резки металла не имеют компрессора в блоке. Газ здесь выдается от баллона или компрессора вне блока, наполненного воздухом или иным газом.

Магистралями, проводящими ток и газ от компрессора, являются плазмотроны или режущая часть, от которой появляется плазма низкой температуры. Есть множество видов плазмотронов. Но, в основном, используются инструменты, имеющие прямую полярность и постоянный ток. Чтобы резать металл, применяются плазмотроны, имеющие прямую дугу.

Они справляются со своей функцией, благодаря образованию этой дуги, устанавливающейся между деталью из металла, которую собираются разрезать, и электродом, монтированным в плазмотрон. Так деталь подключается к системе электрической сети.

Если режется деталь не из металла, то плазмотроны используются с внутриузловой дугой.

Очень важная часть инструмента — сопло, у которого отличается диаметр и длина. От него и его размеров зависит толщина прореза на детали, и даже производительность работающей системы.

Аппараты плазменной резки: 2 вида

Все аппараты для плазменной резки металла делятся на два вида: Инверторные устройства и трансформаторные.

Инверторные — примечательны своим компактным размером и небольшим расходом электрической энергии. К минусам этой категории устройств относится сравнительно небольшая мощность, ограниченная длительность работы без перерыва и подверженность влиянию от скачков напряжения.

Аппараты плазменной резки с трансформатором, напротив, не зависят от перепадов напряжения. Если случится значительное падение напряжения, они стойко продолжат работу, возможно, теряя в мощности. Также они способны долго работать без перерыва.

Минусом здесь может быть названо потребление электрической энергии, которое является достаточно высоким, большие габариты и значительный вес. Нередко определяет, какой именно приобрести станок плазменной резки металла, цена.

Стоимость и преимущества станка плазменной резки металла

Данное оборудование отличается значительной производительностью по сравнению со стандартными резаками на кислороде. Но такое достоинство есть лишь у деталей, толщина которых составляет до пятидесяти — шестидесяти миллиметров.

Купить станок плазменной резки металла можно, пройдя по ссылке на нашем сайте.

Устройства являются наиболее универсальными, способными взаимодействовать с разными черными и цветными металлами. Помимо этого, резаки имеют способность работы с материалами не из металла.

После резки разрезанная металлическая поверхность не перегревается. Таким образом, аппаратом обеспечивается высокая чистота. Купить аппарат плазменной резки металла можно по весьма демократичной цене.

Использование аппаратов для сварки

Применяются эти устройства во многих сферах производственной и хозяйственной деятельности. Это жилищно коммунальное хозяйство, строительство, сервисы по обслуживанию автомобилей, искусство и другое. Помимо резки, некоторыми моделями можно производить и плазменную сварку или спаивание.

Перед покупкой обязательно нужно понять всю специфику работ, которые предполагается осуществлять этим аппаратом. Работая с ним, надо соблюдать техническую безопасность, так как устройства дл резки являются пожароопасными и электроопасными.



---

---

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Расходные материалы для плазменной резки как залог успеха

Один из эффективных способов обработки металла — это применение плазменно-дуговой резки. Самые трудные условия работы выпадают на плазмотрон — плазменный резак. Рабочая среда — это высокотемпературный газ и электродуга. При продолжительном контакте, часть элементов резака не выдерживает и выходит из строя. Для восстановления работоспособности необходимы расходные материалы для плазменной резки.

Признаки выхода из строя

Описание характерных признаков износа режущей части инструмента:

Ткк износ влияет на качество

1. Нарушение качества реза. Кромка обработанного металла имеет рваный вид. Края изобилуют многочисленными оплавлениями, потёками. Имеются большие частицы грата, — порции расплавленного и застывшего металла, выдавленного в процессе сварки.
2. Электродуга начинает отсвечивать зеленоватым оттенком. В составе появились хлористые соединения. Результат, — охрупчивание обрабатываемого материала в зоне реза.
3. Процесс горения дуги стал неравномерным. Свидетельствует об износе электрода с одной из сторон.
4. Нарушена точность реза. Сигнал об изменении направления столба плазмы. Причина — забрызгивание сопла продуктами плавления или горения.
5. Изменение расстояния от сопла до поверхности заготовки: менее чем 2 мм, — стёрлись упоры.
6. Наконечник стал издавать нехарактерные звуки, — стал «сопеть».

Дополнительная проверка — визуальный осмотр инструмента.

Выбор ремонтной группы

Для определения необходимых расходных материалов, следует учитывать правила и режим работы оборудования:

• Вид и размеры обрабатываемого материала. Величина тока больше номинальной на 20-30% при резке толстолистового металла. Корректировке в большую сторону, подвергается значение силы тока при работе с твёрдосплавными изделиями. Исключение — жаропрочные сплавы вольфрама, молибдена.
• Вид кромки. Рез под прямым углом или наклоном влияет на выбор формы выходной части сопла для плазмореза. Необходимо выбирать наконечник, именно под направление струи плазмы.
• Материал сопла для плазменной резки напрямую зависит от силы тока. Несоответствие режима работы (перегрузки) с прочностной характеристикой повлекут быстрый выход из строя наконечника. Отсюда, сопло, рассчитанное на режим работы с током в 50А, нельзя использовать при резке металла с мощностью в 100А.

То есть, требуется постоянно учитывать предполагаемые нагрузки, чтобы правильно выбрать расходный материал.

Профилактические меры

Для предотвращения преждевременного износа частей плазмотрона, необходимо проводить профилактические мероприятия.

Правильно наносить высокотемпературную смазку на уплотнители. Избыток приведёт к забиванию вихревых каналов. Недостаток — к прогару корпуса или деформации электрода, вследствие нарушения режима охлаждения.

Следить при сборке оборудования за моментом затяжки резьбовых соединений. Усилие должно соответствовать рекомендованным производителем значениям. Для этого применять инструмент с динаметрическим устройством.

Целесообразно завести рабочий журнал, где фиксируется время наработки отдельной детали или узла. Обязательно записывать обрабатываемый материал и режимы работы. Так будет накоплен статистический материал о сроках работы расходных материалов.

Влияние расходников на стабильность работы

Несмотря на кажущуюся простоту оборудования для плазменной резки металла, комплектующие и отдельные узлы, оказывают значительное влияние на срок службы.

Воздушно-плазменный агрегат зависит от качества используемого воздуха. Обычный атмосферный воздух содержит, кроме обычных газов, различные включения в виде твёрдых включений или паров воды.

Механические примеси удаляются посредством фильтра. Водяные пары нейтрализуются в осушителе воздуха. Отклонения от рекомендованного состава газовоздушной смеси, приводят к нестабильной работе плазмотрона. Это, в свою очередь, вызывает преждевременный выход из строя сопла и электрода. Кроме этого, ухудшается качество реза.

Компрессор для плазменного резака

Компрессор для плазменной резки отвечает за стабильное поддержание давления в газовоздушной среде. Повышенные значения вызывают плохое зажигание дуги, преждевременную смену электродов.

Ещё один фактор — техническая исправность подводящего рукава. Небольшая утечка, неопределяемая обычными приборами давления, — это постепенное разрушение элементов плазмотрона.

Способствует очищению воздуха вытяжка (обычный пылесос, для бытовых случаев), расположенная рядом с местом проведения плазменной резки металла. Объясняется это тем, что в процессе работы, образуется большое количество мелкой металлической пыли. Компрессор будет её засасывать и направлять в оборудование. Штатные фильтры могут быстро забиться и перестанут выполнять свои очищающие функции.

Поддержание в рабочем состоянии фильтров, отвечающих за чистоту воды:

• обеспечение надёжного охлаждения инструмента, как следствие, продление срока службы;
• создание чистого водяного пара, участвующего в образовании рабочего тела.

Избыток примесей со временем откладывается на сопле, что приводит к нарушению режима образования и выброса плазмы.

Несмотря на кажущуюся простоту, такие комплектующие, как фильтры, — это четверть успеха в надёжной эксплуатации оборудования. Без них, плазмотрон просто задохнётся или засорится и сгорит. Поэтому, перед началом работы, требуется обязательно проверять состояние фильтрующей системы.

Хороший способ в выборе расходников — планирование операций с выбором обрабатываемого материала и режима работы. Тогда можно заранее запастись необходимыми расходными комплектующими. При возникновении срочных работ, всегда можно поменять рабочие элементы под будущую нагрузку.

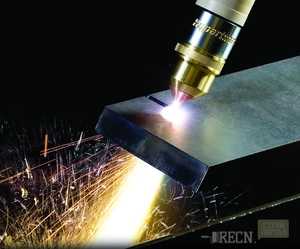

Плазменная резка металлов довольно широко распространена не только в промышленности, но применяется в небольших мастерских и частном хозяйстве. Будем благодарны читателям, поделившимися своим опытом эксплуатации плазменного оборудования. Как промышленного изготовления, так и собранного своими руками. Для записей предусмотрен блок комментариев.

wikimetall.ru
