Цанга для фрезерного станка

Содержание

Набор цанг для фрезерных станков попросту необходим, так как данный инструмент без их наличия попросту не сможет работать, из-за невозможности закрепить саму фрезу. Цанги часто представляют как единую конструкцию, но на самом деле вся закрепляющая конструкция состоит еще из гаек и стопорных шайб.

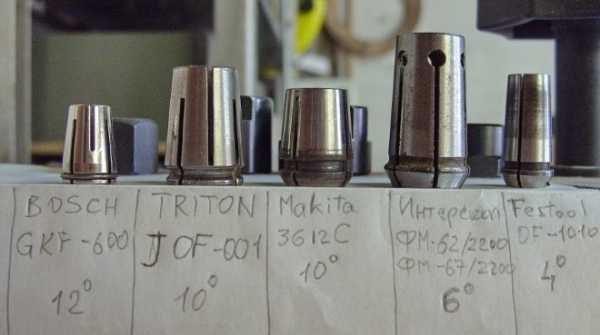

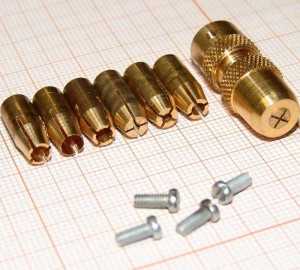

Набор сменных цанг для фрезера

Уже этот факт указывает на то, что знать все нюансы конструкции и работы цанг попросту необходимо, чтобы работа на фрезерных станках проходила как можно проще, продуктивнее и без поломок.

Общие сведения

Иногда кулачковый патрон для дрели путают с цангами для фрезерных станков.

Но это ошибка, так как кулачковый патрон применяется для зажатия различного диаметра и размера свёрл, тогда как цанги для фрезерных станков всегда должны быть соответственны диаметру хвостовика определенной фрезы.

То есть, проще говоря, ошибкой будет предполагать, что фреза имеющая хвостик размером ½” (12,7 миллиметров) будет способна «присоединиться» на цанги диаметром в 12 миллиметров, а фрезу имеющую хвостовик 6 миллиметров можно будет с легкостью зажать в цанги размером ¼” (6,35 миллиметров).

Это будет невозможным, так как размер цанг для фрезерных станков должны всегда соответствовать размерам хвостовика фрезы, с которой производятся своего рода стыковочные манипуляции.

И, несмотря на то, что набор цанг для фрезеровочного станка практически идентичны визуально, на самом деле всегда обязательно нужно удостовериться, что конкретные цанги (или цанги с гайкой) точно подходят по размерам к необходимому фрезеру.

Цанговый патрон и набор цанг

Важно понимать, что во всех моделях фрезеров гайки, как правило, идентичны по размерам, тогда как рабочим диаметром различаются лишь сами цанги.

Цанги можно с легкостью извлекать из гайки и, при необходимости, использовать лишь одну гайку с имеющимся набором цанг. Однако иметь полный набор заранее подготовленных к работе цанг с гайкой куда удобнее и практичнее.

Читайте также: «Станки Кратон — обзор модельного ряда».

к меню ↑

Нюансы выбора

Еще один важный нюанс в приобретении насадок заключается в том, что полученный при приобретении фрезера набор насадок, возможно, будет слишком некачественным или даже отличаться по размеру от диаметра хвостовика.

К сожалению, эта ситуация частая, так как производители фрезеров в большинстве случаев не очень дружелюбно и заботливо относятся к покупателям, или же просто халтурят в производстве.

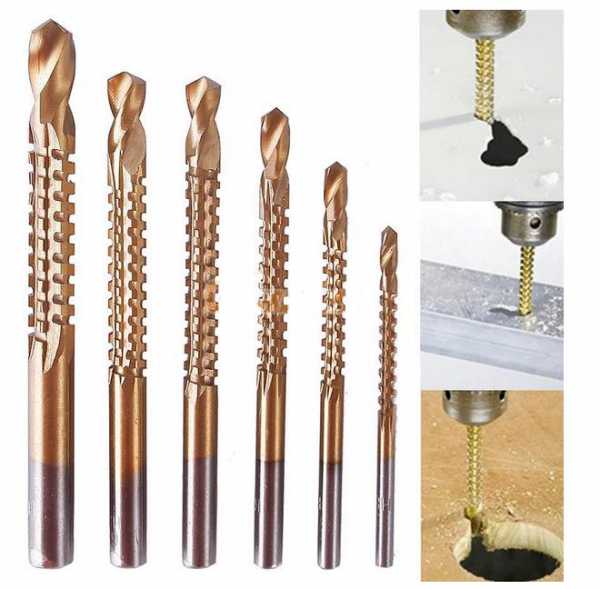

Сверла и фрезы по металлу

И в случаях, когда набор цанг не будет подходить по диаметру к хвостовику, обратиться с помощью к компании производителю удастся лишь в редчайших случаях, поэтому обычно следует обращаться к продавцу. Но и здесь не стоит ожидать мгновенного решения проблем с приобретением цанги.

Дело в том, что в такой ситуации решением проблемы может оказаться лишь желание купить другой цанговый набор, подходящий по диаметру и остальным характеристикам.

И этот факт еще раз указывает на то, что покупая цанговый набор, следует подходить к их выбору предельно осторожно и внимательно, не боясь расспрашивать продавца обо всех подробностях.
к меню ↑

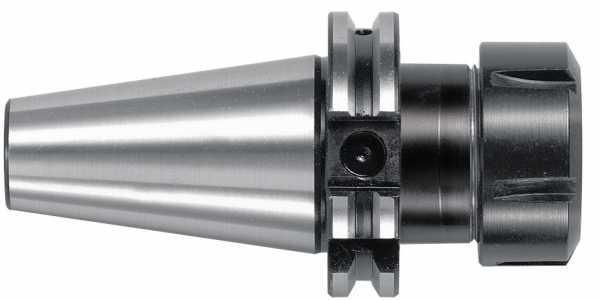

Цанговый патрон

Специальные цанговые патроны используют, в первую очередь, для фиксации холоднотянутого прутка или же для повторной фиксации (зажима) заготовки с уже заранее обработанной поверхностью. Различие между цанговыми патронами заключается в их конструкционных особенностях. Конструкцией патроны делятся на такие виды, как:

  • втягиваемые;
  • выдвижные;
  • неподвижными цангами.

Кроме того, патроны разделяются еще и по назначению. Так имеются подающие и зажимные патроны.

data-ad-client=”ca-pub-8514915293567855″
data-ad-slot=”5929285318″>

Подающие патроны выглядят как стальная закаленная втулка. На ней располагаются три неполных разреза, которые выглядят как пружинящие лепестки. Концы этих своеобразных «лепестков» поджаты друг к другу. Данный патрон по размерам и форме должен быть строго соответствен профилю прутка.

Подающий патрон навинчивается на специальную подающую трубу, которая затем получает так называемое осевое перемещение и передвигает находящийся в ней пруток с помощью кулачкового механизма (в некоторых моделях от гидромеханического привода).

При произведении загрузки станка происходит проталкивание прутка через лепестки подающего патрона, при этом процессе лепестки постепенно раздвигаются.

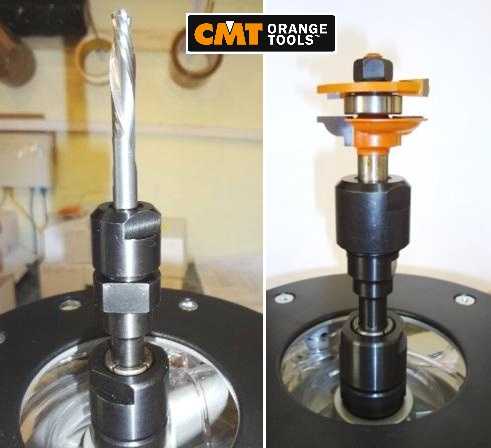

Удлинители цанговых патронов СМТ серий 796.001 и 796.002

Далее лепестки прижимаются за счет собственной упругости к поверхности прутка. Когда подающая труба перемещается, лепестки начинают при воздействии силы трения сжимать и тем самым увеличивать силу сцепления при прохождении прутка сквозь них.

Зажимной патрон выглядит как втулка со специальными пружинящими лепестками, тем самым напоминая подающий патрон для станков. Однако, хотя визуально они и похожи, но технически различаются достаточно сильно. Набор такого вида патронов для станков имеет лепестки различного количества.

к меню ↑

Применение

Так набор зажимных патронов для станков с тремя лепестками предназначен для обработки заготовок имеющих диаметр в 3 миллиметра, с четырьмя — диаметров до 80 миллиметров, с шестью — для диаметра свыше 80 миллиметров.

При обработке заготовок имеющих небольшой диаметр используют набор зажимных разъемных патронов для станков, у которых специальные «кулачки» разводятся механическими пружинами.

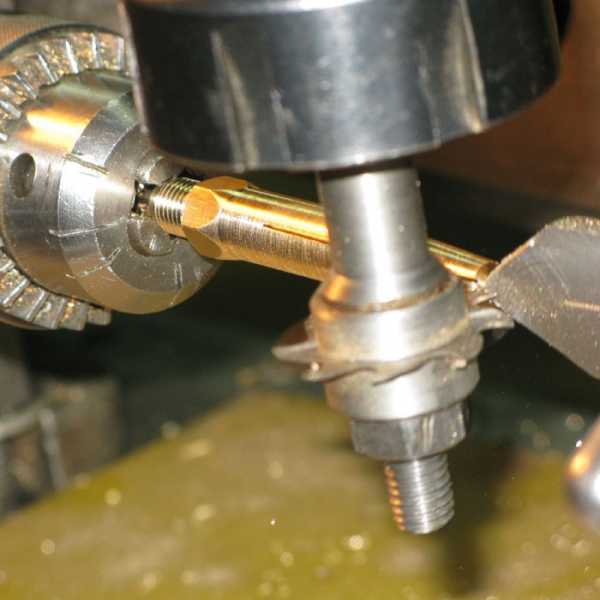

Процесс фрезеровки на станке с ЧПУ

В редчайших случаях используются разъемные цанги, имеющие сменный вкладыш, габариты и форма которого напрямую зависит от габаритов и размеров обрабатываемого ими прутка.

Кроме того, цанговый патрон применяется и для фиксации концевого режущего прибор с маленьким диаметром хвостовика.

Если быть точнее, то для таких инструментов, как:

  • сверло;
  • фрезы;
  • метчики.

Прибор такого вида патрона крепится в специальной сменной цанге, а сменная цанга крепится в патроне специальной гайкой. В процессе закручивания гайки устройство буквально вдавливается внутрь патрон и, уже за счет своей формы и габаритов, упруго деформируется, впоследствии плотно обжимая инструмент.

Единственным недостатком такого патрона можно назвать то, что для приборов с различным диаметром хвостовика необходимы различные цанги. Однако даже несмотря на данную проблему, цанговый патрон получил широкую популярность по причине своей простоты использования и надежности. Примечательный факт, что наиболее распространены и популярны цанговые патроны вида «ER».

Удлинители цанговых патронов СМТ серии 796

Если говорить не о фрезерном использовании, для автоматов продольного точения такого вида патроны используются как аналог токарным патронам.

То есть, проще говоря, в них фиксируют обрабатываемую деталь.

Причиной такой своеобразной импровизацией можно назвать проблему малого диаметра обрабатываемых элементов и деталей. Важно понимать, что цанги для такого механизма (автомата продольного точения) предельно сильно отличаются в конструкции от обычных фрезерных цанг.

Однако на таком станке, вместе со специальными фиксирующими патронами под него, можно использовать стандартные фрезерные фиксирующие инструменты.

Что, однако, не говорит о том, что инструментарий различных по конструкции и целях приборов (фрезер и автомат продольного точения) может быть использован не по назначению и для совершенно неподходящих под них устройств.
к меню ↑

Обзор цанговых патронов для фрезеров (видео)

data-full-width-responsive=”true”
data-ad-client=”ca-pub-8514915293567855″data-ad-slot=”8040443333″>

 Главная страница » Фрезерные

ostanke.ru

Цанговый патрон для фрезерного станка по металлу

Одна из востребованных разновидностей токарных патронов – это цанговый патрон для фрезерного станка. Основное предназначение их состоит в удержании элементов при их обработке на соответствующем оборудовании. Все разновидности имеют схожий принцип действия.

Принцип действия

Во время работы с фрезерным станком, равно как и со сверлильным или токарным, возникает необходимость в закреплении заготовок с сохранением их положения по мере выполнения требуемых манипуляций. Для этого необходим цанговый патрон.

Цанговый патрон для фрезерного станка

Вне зависимости от типовой принадлежности и размеров принцип работы таких элементов одинаковый. Давление на торцевую часть цанги передается от зажимной гайки. В свою очередь, этот зажим движется к проему конуса, сокращая его. Сильное сжатие и обеспечивает надежную фиксацию элемента.

Если потребуется отсоединить деталь с фрезерного станка по металлу, достаточно просто открутить указанную гайку.

При выполнении манипуляций на оборудовании, снабженном цанговым патроном, колебания заготовки оказываются минимальными – оправки надежно держат элемент. Сам он всегда хорошо центруется вне зависимости от типа патрона.

Крепления такого рода актуальны для различных деталей (прутков, втулок и других), а, равно как и, при выполнении вторичной их фиксации на оборудовании. В наборе к ним всегда идет ряд картриджей различной размерности, к использованию которых обращаются при нестандартной форме профиля детали.

Конструктивные особенности

Основные их составляющие таковы:

  • цанга;
  • корпус;
  • гайка.

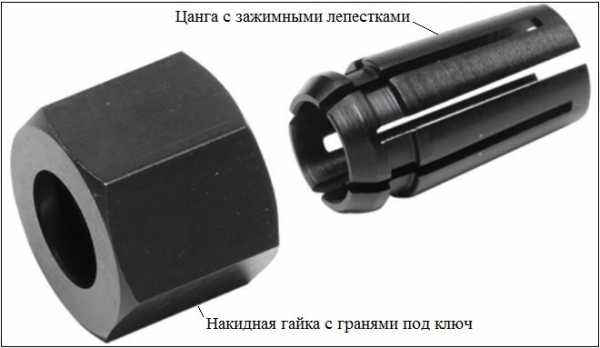

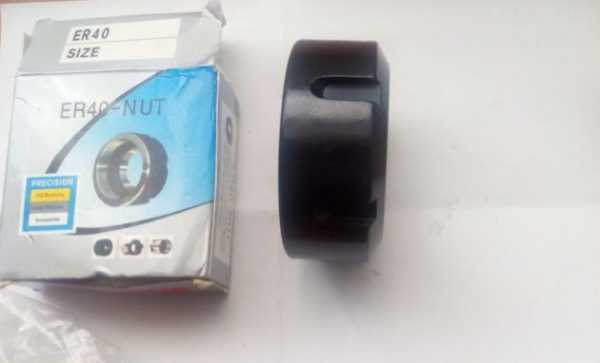

Гайка для цангового патрона

Корпус предназначен для установки зажима на фрезеры. Он должен быть надежным и прочным, не допускать никаких механических повреждений, деформаций. Поэтому для его производства применяются определенные сплавы.

Гайка обеспечивает надежную фиксацию детали патроном, не допуская ее колебаний или смещения. Она представлена несколькими типами – самозажимной либо быстрозажимной (к ней требуется специальный ключ).

Сама цанга – это обычная втулка, куда помещается задняя часть фрезы. По мере закручивания гайки, элемент будет прочно фиксироваться путем равномерного его обжатия. Диаметр ее бывает различным.

Положение цанга в патроне:

  • неподвижное;
  • втягиваемое;
  • Выдвигающееся.

В подающей цанге предусматривается отверстие для плотного удержания заготовки. Обычно ее размещают на вращающемся штоке. При необходимости закрепить какой-то элемент с очень маленьким размером, применяется зажимная втулка разъемная. Посредством специальной пружины внутри ее осуществляется раздвижение кулачков.

Зажимы вне зависимости от их конструктивных особенностей применяются для фиксации деталей либо инструментов для обработки металла на фрезерном станке. Выбирают их исходя из имеющегося диаметра резца.

Разновидности цанговых патронов

Эти элементы характеризуются множеством признаков. Этим и объясняется большое число их классификаций.

По своему назначению такие патроны бывают:

  • зажимные;
  • подающие.

В первых устанавливается цанга по типу втулки, снабженной пружинистыми лепестками. Их численность различная. Определяющий фактор тут диаметр. Так, для удержания деталей в 3 мм подойдет трех лепестковый вариант. Обычно выбор в пользу подобной конструкции делают в ситуациях, когда требуется частая смена фрез по мере выполнения обработки.

Внутри подающих располагается зажим из стали с тремя разрезами, выполненными в продольном направлении. Это своего рода лепестки, но кончики их сходятся. В силу особенностей конструкции, эта разновидность отличается лучшими пружинистыми качествами, поэтому в корпусе могут размещаться элементы самых разных размеров.

На практике повышенной надежностью характеризуется подающий цанговый патрон. Но его недостаток состоит в необходимости применения особых ключей, предназначенных для извлечения детали.

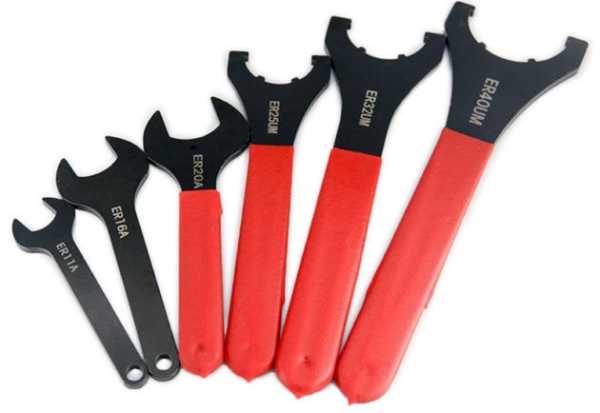

Гаечные ключи для цанговых патронов

Особенности каждого вида

В станках могут применяться такие разновидности патронов с указанными конструкционными особенностями.

Сквозные либо глухие. Первые обеспечивают фиксацию габаритных деталей исходя из размеров самого станка, а в случае со вторым типом возможная длина заготовки ограничивается – одна из боковых сторон запаивается.

Это самая популярная разновидность. Под такой маркировкой скрывается патрон с парой зон фиксации. Еще у него имеется сквозное отверстие.

1 или 2 зоны фиксации. Эта характеристика говорит о том, в скольких точках будет удерживаться элемент при эксплуатации оборудования: в одной либо двух. То есть, у второго типа фиксация четче.

Для метчиков. Это особые изделия с квадратной формой паза. Они необходимы для достижения компенсации по оси.

Все модификации патронов пользуются немалым практическим спросом. Поэтому для бесперебойной работы фрезерного станка лучше запастись большим набором цанг, предусматривающим наличие всевозможных их типов и размерностей.

В таком случае варианты выполняемых задач на оборудовании будут максимально широки. Если же предполагается работа только с определенными типами заготовок, изначально достаточно приготовить только подходящие для них зажимы.

Правила выбора

В любом профильном магазине предлагается широчайший выбор цанг в зависимости от типа и вида оборудования, предполагающихся к обработке деталей. Чтобы по мере выполнения манипуляций не возникало трудностей, необходимо правильно подобрать эти элементы, ориентируясь на следующие характеристики:

  • Вариант крепления к шпинделю.
  • Зажим может накручиваться на его резьбу посредством дополнительного переходника либо устанавливаться непосредственно на него.
  • Кулачки – их количество, материала и формы.
  • Сплав крепления. Его подбирают исходя из того, с какими материалами предстоит грядущая работа.
  • Оборудования для мягких деталей не подойдет для обработки элементов из твердых сплавов.
  • Параметры фланцев.

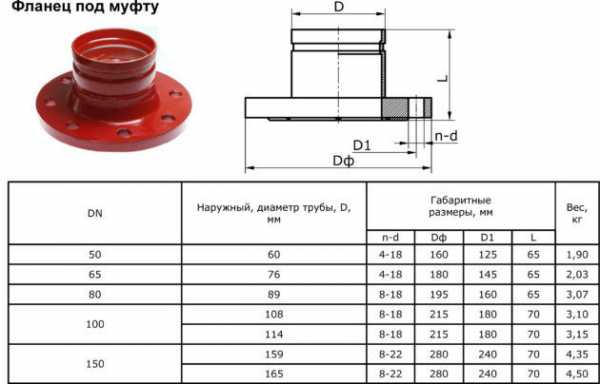

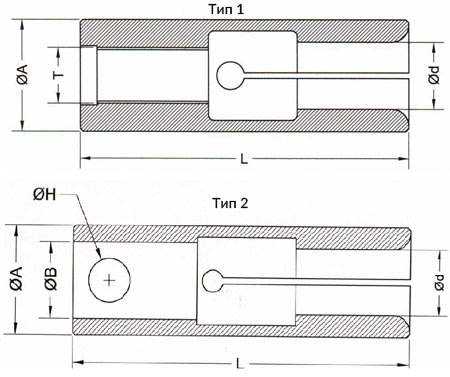

Параметры фланцев

Если предполагается выполнение ограниченного спектра будущих работ, когда не требуется наличие полного ассортимента втулок (а это лишние затраты), придется подбирать цанги исходя из их основных характеристик. Выбор стоит делать только в пользу надежных, зарекомендовавших себя комплектующих, принимая во внимание их функциональные особенности, размеры и качество материала.

Преимущества относительно прочих фиксаторов

Специалисты называют сразу несколько показателей, по которым цанговые патроны выгодно обходят все прочие разновидности зажимов. Среди них можно выделить:

  • Равномерную и качественную фиксацию детали либо рабочего инструмента станка.
  • Совместимость с фрезами различных видов.
  • Минимальные колебания фиксируемого элемента во время выполнения манипуляции.

Корпуса таких патронов отличаются своей универсальностью, а на практике, при смене деятельности возникнет необходимость только в установке различных фрез. Это делает обработку более удобной, а также значительно сокращает время, затрачиваемую на манипуляции с заготовками. Чтобы сменить цангу потребуется лишь немного ослабить гайку.

Конструкция зажима продумана до мелочей. Когда гайка заворачивается, он охватывает немалую часть хвостовика, прикладывая силу равномерно. Благодаря этой особенности достигается наилучшая фиксация, минимизируются радиальные колебания, любые вибрации, мешающие выполнению обработки.

Не менее важно, что и при значительной боковой нагрузке надежно удерживаемый элемент не будет смещаться – центровка будет оставаться идеальной.

Благодаря применению таких патронов, в современном производстве удалось достичь существенного роста точности манипуляций и качества обработки всевозможных деталей. Особенно они помогают при необходимости работы с наиболее мелкими заготовками, когда первоочередную значимость приобретает точность.

Видео по теме: Делаем цанговый патрон

promzn.ru

Цанговые патроны для фрезерного станка

Цанговые патроны для фрезерного станка используются для надежной фиксации фрез, сверл, оправок с цилиндрическим хвостовиком в шпинделе. Изделия представляют собой пружинящую втулку с разрезом. Цанги изготавливаются по ГОСТ 25557-82, ГОСТ 26539-85, ГОСТ 25827-93 (DIN 69871).

Применение цанговых патронов

  • Фрезерные станки с ЧПУ типа обрабатывающего центра.
  • Горизонтально и вертикально фрезерное оборудование.
  • Сверлильно-расточные и фрезерные группы.

Особенности конструкции цанговых патронов

Корпус. Элемент является основным в оснастке и предназначен для фиксации во фрезерном станке. В корпус вставляется цанга с режущим инструментом. Изделие изготавливается из прочных сплавов, устойчивых к деформации и механическим повреждениям, а также противостоящих коррозии.

Цанга. Элемент представляет собой втулку, в которую вставляется хвостовик фрезы. При закручивании гайки происходит равномерное обжатие и фиксация режущего инструмента. В корпус патрона можно вставлять цанги разного диаметра для использования различных фрез и других элементов.

Зажимная гайка. Крепеж предназначен для прижима цанги с насадкой. При закручивании гайки фреза фиксируется в патроне и не смещается в течение рабочего процесса. Крепеж имеет прорези под специальный ключ, который обычно поставляется в комплекте.

Основные преимущества

Цанговый патрон для фрезерного станка выгодно отличается от других типов зажимной оснастки по нескольким параметрам:

  • равномерно фиксирует режущий инструмент. При заворачивании гайки цанга контактирует с большой площадью хвостовика, причем усилие будет одинаковым в каждой точке. Такой способ фиксации существенно уменьшает вибрации при работе, а также не допускает смещения оси инструмента при боковой нагрузке, обеспечивая хорошую центровку. Цанговые патроны повышают качество и точность обработки металла, особенно при манипуляциях с мелкими деталями, когда необходимо строго выдержать параметры изделия;
  • подходит для использования с различными типами фрез. Корпус патрона является универсальным, поэтому во время работы с разными деталями потребуется менять только режущий элемент. Это значительно ускоряет производственный процесс. Достаточно просто ослабить гайку ключом и раскрутить вручную для установки цанги нужного диаметра;
  • обеспечивает минимальное биение. Радиальные колебания внутреннего конуса, в котором фиксируется цанга, относительно внешнего конуса хвостовика не превышает 0,005-0,010 мм.

Виды цанговых патронов

Изделия классифицируются по нескольким признакам. В зависимости от назначения различают цанговые патроны для фрезерных станков следующих видов:

  • подающие. Стальная цанга имеет три продольных разреза, которые образуют лепестки со сходящимися концами. Подобная конструкция обладает хорошей пружинящей способностью, что позволяет легко устанавливать и плотно фиксировать деталь подходящего размера внутри патрона. При выполнении операции подающая труба с навинченной цангой приходит в движение, еще сильнее сдвигая лепестки;
  • зажимные. Цанга изготавливается в виде втулки с несколькими пружинящими лепестками, число которых соответствует диаметру крепления. Например, трехлепестковая цанга используется для фиксации деталей 3 мм, 4-лепестковая — до 80 мм, 5-лепестковая — 80 мм и более. Угол при вершине равен 30 градусам.
  •

Подающие патроны считаются более надежными, но для закрепления оснастки каждый раз необходимо использовать специальный ключ, чтобы извлекать корпус.

Зажимные модификации используются в случаях, когда фрезы во время работы приходится часто менять.

В зависимости от конструкции различают следующие виды цанговых патронов для фрезерного станка:

  • с одной или двумя зонами зажима. Второй вариант обеспечивает более жесткую фиксацию рабочего элемента, так как удерживает его в двух точках оси;
  • глухие или сквозные. Выбор патрона зависит от длины обрабатываемой заготовки. Сквозное изделие позволяет фиксировать элементы, длина которых определяется габаритами станка. Крепление глухого патрона ограничивает размеры заготовки, так как одна сторона корпуса запаяна;
  • цанги для метчиков. Изделие имеет паз для квадрата, обеспечивающий компенсацию по оси;
  • цанги ER. Наиболее востребованный вид патронов со сквозным отверстием и двумя зонами зажима.

Большинство частных мастеров и предприятия обычно приобретают наборы оснастки различных диаметров для выполнения различных задач. В комплекте поставляются цанги нескольких видов и размеров, а также специальный ключ для быстрого закручивания зажимной гайки. При выборе изделий необходимо учитывать все типы заготовок, которые планируется обрабатывать на станке.



Условия приобретения и заказ

Купить станок, посмотреть его в работе, ознакомиться со складом станков – Вы можете, связавшись с нашими менеджерами по телефонам 8 (4822) 620-620 или заказать обратный звонок.



Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Если остались вопросы, заполните форму ниже:







stankomach.com

виды и правильный выбор цанговых патронов

Цанга для фрезера – это элемент, без использования которого работа любого оборудования подобного назначения не представляется возможной. Данное устройство, конструкция которого, кроме зажимных элементов, также включает в себя гайки и стопорные шайбы, отвечает за надежную фиксацию инструмента в процессе его работы. Знать, какими конструктивными особенностями отличаются цанги для ручных фрезеров, надо для того, чтобы не только грамотно пользоваться такими устройствами, но и правильно выбирать их, когда в этом возникает необходимость.

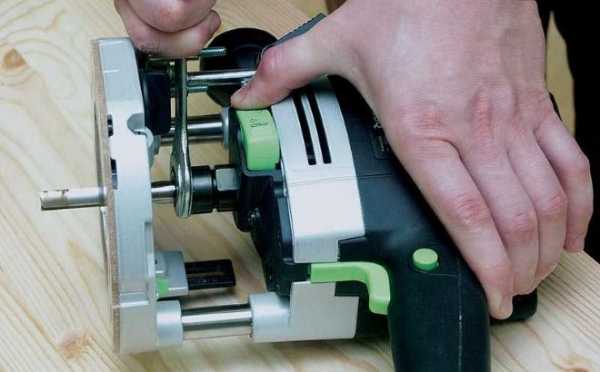

Работа ручным фрезером начинается с установки фрезы в цанговый зажим инструмента

Что собой представляют цанги для ручных фрезеров

Часто цанги ошибочно путают с кулачковыми патронами, используемыми для решения аналогичных задач. Их основное различие заключается в том, что кулачковый патрон является более универсальным зажимным устройством и, в отличие от цанг, может быть успешно использован для фиксации инструментов с хвостовиками различного диаметра. В цангах же, предназначенных для хвостовика определенного диаметра, фиксировать инструмент с хвостовиком другого размера нельзя. Именно поэтому из набора цанг следует выбирать именно те, которые точно соответствуют диаметру хвостовика применяемого инструмента.

Цанговый зажимной патрон

Гайки цанг, предназначенных для инструментов с хвостовиками различного диаметра, ничем не отличаются между собой, различия таких устройств заключаются в разных размерах их зажимных элементов. В связи с этим одну гайку, из которой цанга извлекается достаточно легко, можно применять в комплекте с зажимными элементами для хвостовиков различного диаметра, но намного удобнее и практичнее, когда в наборе каждая из цанг для фрезера находится в комплекте со своей гайкой.

Как правильно выбрать набор цанговых зажимов

При приобретении набора цанговых зажимов для ручного фрезера можно столкнуться с тем, что цанги будут не совсем качественными. Кроме того, они могут не совпадать с диаметрами хвостовиков инструментов, для фиксации которых предназначены. Такие ситуации, к сожалению, не являются большой редкостью и особенно характерны для тех случаев, когда приобретается дешевый набор или продукция от малоизвестных производителей. Выходом из таких ситуаций чаще всего становится только приобретение нового набора цанг для фрезера.

Цанговый патрон должен соответствовать шпинделю фрезера, а цанга – этому патрону. Цанги часто имеют различный угол схождения конусов и подходят только к «своей» зажимной гайке

Чтобы не столкнуться с проблемой приобретения для фрезера цанг несоответствующего качества и неподходящего размера, лучше останавливать свой выбор на продукции проверенных производителей. Если такой возможности нет, надо внимательно проверять цанги, входящие в набор, на их соответствие требуемому качеству и стандартным размерам инструмента для фрезера.

Назначение и виды цанговых патронов

Цанги, выступающие в роли зажимных элементов, обеспечивают фиксацию не только инструментов для фрезера, но и заготовок, которые подвергаются обработке. В патронах, оснащенных цангами, в частности, одинаково успешно могут фиксироваться заготовки, подвергаемые как черновой, так и чистовой обработке.

По своему конструктивному исполнению цанговые патроны делятся на несколько основных типов:

  • втягиваемые;
  • выдвижные;
  • оснащенные неподвижными цангами.

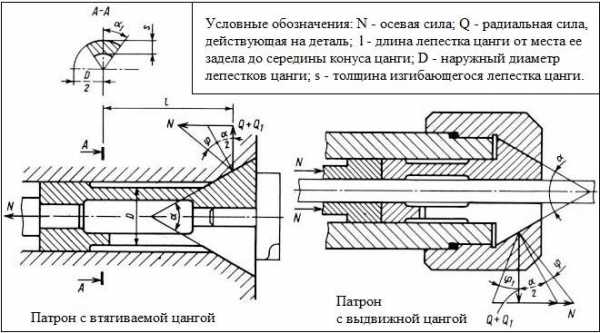

Конструкция патронов с выдвижной и втягиваемой цангами

По назначению цанговые патроны могут относиться к подающим и зажимным. Первые представляют собой втулку из закаленной стали, на боковой поверхности которой выполнено три неполных разреза, формирующих пружинящие зажимные лепестки. Размеры внутреннего отверстия такого устройства, чтобы оно было в состоянии обеспечивать надежную фиксацию, должны строго соответствовать геометрическим параметрам обрабатываемой заготовки. Патрон данного типа используется в комплекте с подающей трубой (навинчивается на ее резьбовой конец). Чтобы заготовка, которая располагается в такой трубе, получила осевое перемещение, используется кулачковый механизм или гидромеханический привод. Работает такое устройство по принципу всем известного цангового карандаша, через разжимающиеся и сжимающиеся лепестки которого перемещается грифельный стержень.

Цанговый патрон зажимного типа, в отличие от подающих устройств, используется только для обеспечения надежной фиксации заготовки в процессе ее обработки. Хотя внешне он очень похож на устройство подающего типа, работает он по совершенно другому принципу.

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

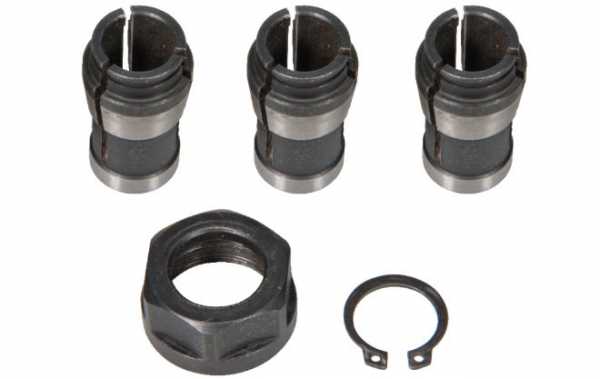

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

  • простота конструкции;
  • удобство применения;
  • высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

Если говорить о наиболее популярных типах подобных устройств, то таковыми являются цанги для фрезера категории ER. Их можно узнать по нанесенной на них соответствующей маркировке.

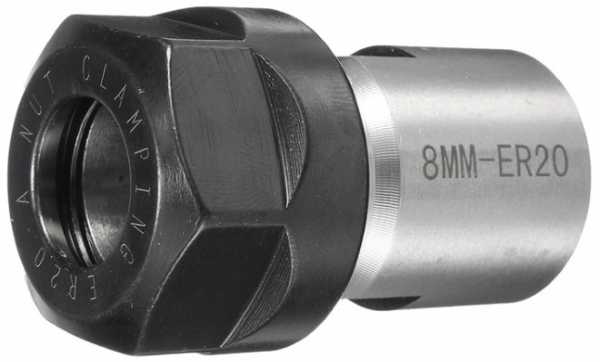

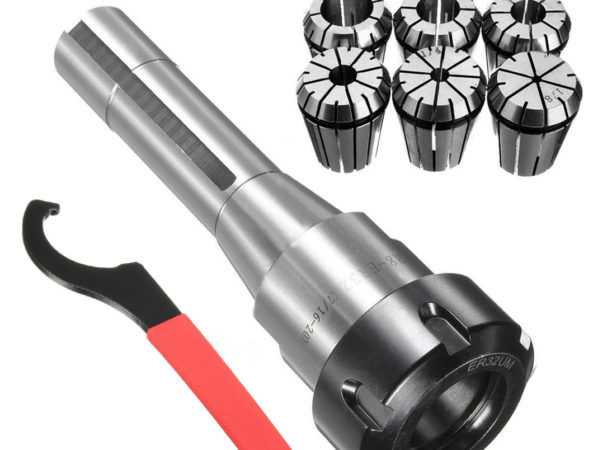

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Применение цанговых патронов в оснащении такого оборудования позволяет повысить производительность выполняемой на нем обработки, а также увеличить ее точность.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Цанговые патроны для станков и микродрелей: чертежи, видео

Цанговый патрон – специальное приспособление, используемое для зажима инструмента при выполнении  токарных, фрезерных, сверлильных и прочих операций связанных с обработкой металлических заготовок  на основании технического  задания (последовательности  выполняемых операций, технологии обработки, прилагаемого  эскиза  изделия).

Цанги

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

  • с неподвижным механизмом;
  • с выдвижным механизмом;
  • с втягиваемым механизмом.

Каждая конструкция имеет свои особенности.  Подающий тип выполнен в виде стальной втулки с 3-мя  разрезами образующими лепестки, которые обладают пружинящим эффектом.

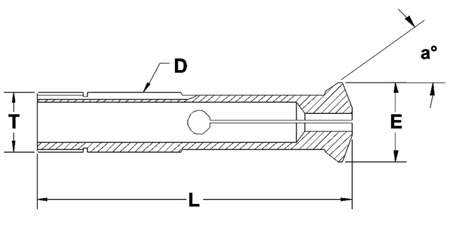

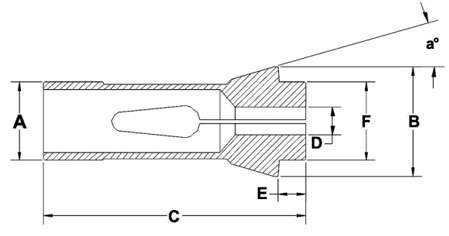

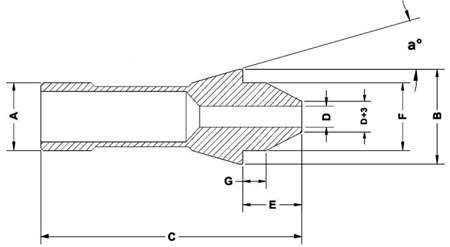

Чертеж  № 1 цанги главного шпинделя

Тип F

Цанги  типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

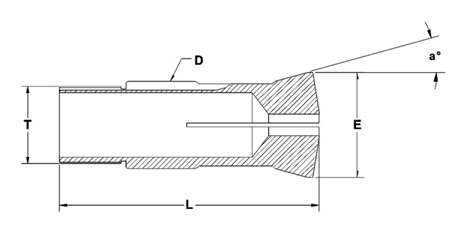

Чертеж № 2 цанги противошпинделя

Тип LN

Цанги  типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Чертеж № 3  цанги типа R

Тип R

Типа R – являются цангами тянущего типа.

Чертеж № 4  цанги типа Т

Тип T

Типа Т – зажимные.

Чертеж № 5 цанги BF

Тип BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая  в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков  с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются  конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации  гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги  с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как самостоятельно сделать цанговый патрон

При изготовлении своими руками различных изделий возникают ситуации, когда имеющаяся в наличии оснастка не позволяет выполнить необходимые операции. Требуется  изготовить цанговый патрон, отвечающий предъявляемым  запросам с выполнением  изделия согласно разработанному  эскизу.

Все работы необходимо начинать с подготовки эскиза с проработкой всех необходимых деталей. Эскиз патрона позволяет учесть все особенности при изготовлении своими руками необходимой оснастки и зажимного механизма.

При изготовлении цанг своими руками необходимо учитывать несколько особенностей:

  • внутренний диаметр цанги равен или меньше минимального диаметра детали;
  • в цанге увеличение внутреннего диаметра возможно за счет расширения лепестков;
  • для увеличения изготовления разводных цанг  после разводки  и повышения качественных характеристик необходима дополнительная  шлифовка конической и направляющей части цанги;
  • необходимо учитывать, что в ходе длительной работы теряется упругость лепестков цанг вследствие чего может произойти поломка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Фрезерные патроны – заказать патрон для фрезерного станка (патроны фрезерные цанговые) по выгодным ценам в Москве от ООО «ТД ЧТС»

И промышленное производство, и домашний ремонт или строительство требуют высококачественных инструментов для работы. Но найти качественный товар не всегда так просто, как хотелось бы. Поэтому за помощью в покупке разнообразных изделий из стали можно обратиться в «Чешские твердые сплавы». Клиенты этой фирмы могут приобрести все необходимые товары, в том числе и фрезерные патроны.

О фрезерных патронах

Фрезерные патроны применяются для того, чтобы прикреплять к инструментам с коническими или цилиндрическими хвостовиками. Принцип функционирования патрона фрезерных станков состоит в том, что он с огромной силой способен зажать деталь, а значит, обеспечить ее оптимальную работоспособность.

Для фрезерных станков разнообразные формы таких патронов просто необходимы.

Также у нас Вы можете заказать латунную цангу по выгодной цене.

Чаще всего патрон для фрезерных станков может быть частью такие элементов, как:

  • Сверло;
  • Фрез;
  • Метчик.

Все по ГОСТу

Для того чтобы необходимая покупателю деталь соответствовала всем требованиям, а также подходила по форме и функциональности к станку, при ее изготовлении пользуются ГОСТами – стандартами качества в определенной области. «ЧТС» также ориентируется на изготовление продукции по межгосударственному стандарту.

Для изготовления фрезерных патронов применяются такие нормативные документы, как ГОСТ 21054-75: «Патроны фрезерные для крепления инструмента с коническим хвостовиком. Конструкция и размеры». В этом документе прописаны все требования к формам, размерам, качеству упомянутой продукции. Применяя правила, которые указаны в ГОСТе, а также совершенствуя их качеством надежного материала – стали особого сплава – компания «Чешские твердые сплавы» создает уникальную продукцию.

Виды патронов для фрезерных станков

Все патроны предназначены для того, чтобы с максимальной силой закреплять необходимые детали. При этом необходимо учитывать и форму хвостовика, и сферу применения определенного станка.

Принято выделять несколько видов патронов для фрезерных станков:

  • Патрон фрезерный с набором цанг. Такой патрон применяет максимально возможную силу для закрепления детали и дальнейшей работоспособности в этом положении.
  • Патрон фрезерный усиленный. Используется для крепежа режущих инструментов, имеющих цилиндрических хвостовик.
  • Обычный фрезерный патрон разных моделей. Обеспечивает точное и надежное прикрепление установок для сверления  и фрезерных станков, а также для осевого инструмента крупных размеров. Такой патрон может являться оснасткой для станков, он должен быть вставлен в отверстие цанги, затем вставляется цанговой патрон, что обеспечивает надежное закрепление детали.

Также есть фрезерные патроны, дополненные гайками для более прочного крепления. Вид патрона для фрезерного станка необходимо выбирать с учетом поставленной перед устройством задачей и особенностями деталей крепления.

Если Вы решили обзавестись фрезерными патронами, компания ООО «ТД ЧТС» предлагает выгодные цены, привлекательные условия сотрудничества клиентам.

Цанговые патроны

Патроны фрезерные цанговые имеют некоторые отличия от всех основных разновидностей подобных патронов. Они применяются в первую очередь для того, чтобы закреплять пруток или чтобы повторно зажимать заготовки обработанной поверхности.

Относительно материальной конструкции выделяют фрезерные патроны:

  • с втягиваемой,
  • выдвижной,
  • неподвижной цангами.

Патрон для фрезерного станка является одной из ключевых деталей функционирования всего станка. Поэтому к его выбору необходимо относиться с усиленным вниманием. «Чешские твердые сплавы» предлагают надежное качество продукции, гарантию на свой товар и выгодные ценовые предложения для всех своих клиентов.

tdchts.ru

как сделать, фото и видео

Цанговый патрон является видом зажимного патрона. Предназначен для зажатия цилиндрических заготовок с гладкой поверхностью. Используют для сверлильных, сверлильно-присадочных, фрезерных, токарных станков и станков с числовым программным управлением. Основной элемент цанга – втулка с продольными разрезами. Между надрезами находятся упругие лепестки, которые при сжимании держат материал. Обычно один патрон продается с набором цанг разного диаметра.

Содержание статьи

Устройство и виды

Фото цангового патрона

Патрон состоит из трех частей – корпуса, сменной втулки (цанги) и зажимной гайки. Цанга имеет несколько осевых прорезей, делящих ее на лепестки. Количество лепестков меняется в зависимости от диаметра втулки. Материал держится за счет того, что контргайка передает давление на конусное образование, и деталь сжимается радиальным усилием. Есть сменные цанги для крепления цилиндрических деталей, а также заготовок в форме многогранников. Устанавливается патрон цанговый на вал станков.

В зависимости от назначения, цанги делятся на три вида:

  • Подающая цанга. Представляет собой закаленную стальную втулку, имеющую три неполных надреза. Лепестки направлены к центру и пружинят. Отверстие подающей цанги подбирается такого диаметра, чтобы деталь плотно зажималась. Оснащается набором сменных вкладышей, дающих возможность зажимать детали разного диаметра и профиля.
  • Зажимная цанга. Представляет собой втулку со сквозным отверстием. Вдоль оси формируется два места крепления. Материал, установленный в цангу, крепко фиксируется и держится в процессе работы. Для квадратных деталей делается зажим с четырьмя прорезями, для круглых и шестигранных материалов – с тремя. С набором цанг под разные формы заготовок можно закрепить в патрон деталь любой формы. Преимуществом таких моделей является практически нулевые радиальные биения.
  • Разъемная цанга. Применяется при обработке деталей с небольшим диаметром. Разведение кулачков производится с помощью пружин.

Применение

Чертеж цангового патрона

Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков. Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков. Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.

Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.

Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.

По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

  • Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
  • Зажим деталей маленького диаметра.
  • Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
  • Большая площадь поверхности контакта исключает прокручивание заготовки.
  • Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
  • Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая. Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь. С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.

Самостоятельное изготовление

Сделать своими руками цанговый патрон непросто. Для этого вытачиваем три основные части – корпус, цангу и контргайку. Лучше всего для этого подойдет сталь 50ХФГА. Для изготовления нужно владеть набором инструментов и фрезерным станком. Самодельный патрон не уступает по качеству заводским аналогам.

Для корпуса подбирается цилиндрическая болванка подходящего размера. В ней сверлится по оси сквозное отверстие, внутри нарезается резьба для закрепления на месте шпинделя станков. После этого самодельный корпус устанавливается непосредственно на вал станка. Внутри обтачивается коническая форма под цингу. Затем снаружи нарезается резьба под закрепляющую гайку.

Следующей делается контргайка. Подходящую болванку закрепляют в патроне станков. Делаем сквозное отверстие, растачиваем внутреннюю полость и нарезаем внутри ответную резьбу того же диаметра, что и на корпусе.

Сложнее всего сделать цангу. Заготовку нужно обточить, сделать отверстие с помощью сверла. После этого вытачивается конусообразная часть, на ней делаются прорези диском с алмазным напылением.

Самодельный патрон должен иметь детали максимально точных размеров. Все внутренние поверхности должны быть отшлифованы. На контргайку снаружи можно сделать рифление, тогда вы сможете устанавливать заготовку своими руками.

Если есть возможность, нужно закалить все части патрона. Иначе самодельный патрон прослужит недолго. Если закалка невозможна, цангу можно сделать из латуни или бронзы. Пользоваться такими цангами нужно с осторожностью.

Если при работе на станке вам важна точность и размер заготовок меняется редко, то вам идеально подойдет цанговый патрон.

tvoistanok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
