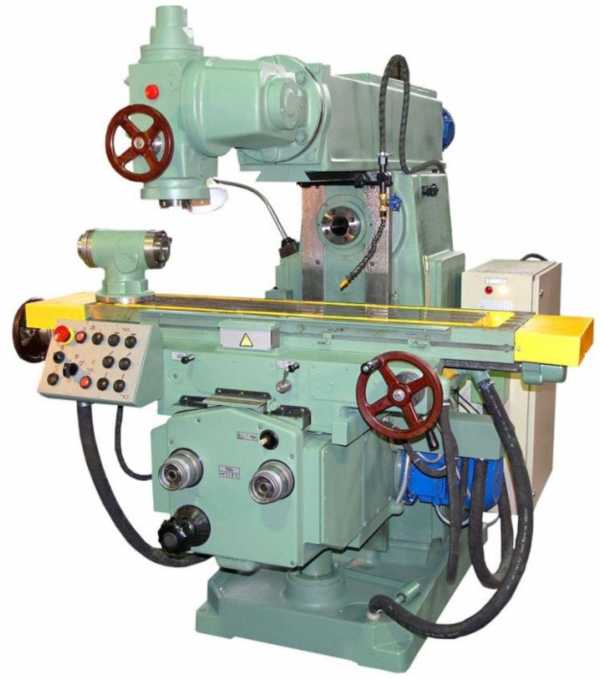

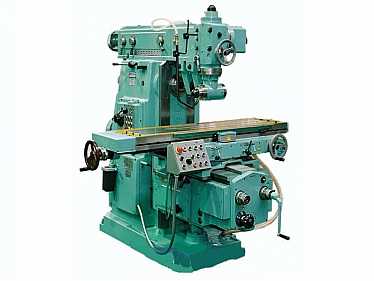

Широкоуниверсальный фрезерный станок 6Т83Ш

  Широкоуниверсальный фрезерный станок 6Т83Ш предназначен для выполнения разнообразных фрезерных, сверлильных и расточных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов. Станок оснащен хоботом, на котором установлена накладная и поворотная шпиндельные головки с индивидуальной коробкой скоростей и отдельным приводом, обеспечивающими возможность обработки детали инструментом, установленным к рабочей поверхности стола под любым углом в любой плоскости. Наличие отдельного горизонтального шпинделя позволяет использовать станок как обычный горизонтально-фрезерный. Мощность приводов и высокая жесткость станка позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

– устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
– предохранительная муфта защиты привода подач от перегрузок;
– торможение шпинделя при остановке электромагнитной муфтой;

– разнообразные автоматические циклы работы станка;

– широкий диапазон частот вращения шпинделя и подач стола;

– большая мощность приводов;

– повышенный класс точности;

– возможность одновременной работы двумя шпинделями;

– высокая жесткость;

– надежность и долговечность.

  Технологические возможности станков могут быть расширены за счет применения на них делительной и долбёжной головок, круглого поворотного стола.

mzno.ru

Фрезерные станки 6Т82 6Т83 6Т82Ш 6Т83Ш

Продажа универсальных фрезерных станков 6Т82Ш, 6Т83Ш со склада (СПб, Москва, Челябинск, Ростов-на-Дону) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на серийные фрезерные станки 6Т82Ш, 6Т83Ш запрашивайте в отделе станочного оборудования.

Широкоуниверсальный фрезерный станок мод. 6Т82Ш, 6Т83Ш.

Особенности конструкции: Наличие различных автоматических циклов фрезерования. Автоматизированная смазка узлов. Автоматизированное крепление инструмента в шпинделе. Наличие механизма пропорционального замедления подачи. Электромагнитные муфты управления переключений координат. Наличие устройства ограничения зазора в винтовой паре продольного хода. Механическая предохранительная муфта защиты привода подач. Электромагнитная муфта торможения шпинделя при остановке. ФОТОГРАФИИ:

Назначение:

Широкоуниверсальный фрезерный станок мод. 6Т82Ш, 6Т83Ш широко применяется в различных современных металлообрабатывающих производствах для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, фасонными, торцевыми и другими фрезами; при обработке горизонтальных, вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов и их сплавов.

Технические характеристики фрезерных станков 6Т82Ш, 6Т83Ш.

	6Т82Ш	6Т83Ш
Конец шпинделя, ГОСТ 24644-81	50, 40	50, 40
Наибольшее осевое перемещение гильзы шпинделя, мм	80	80
Наибольший угол поворота головки шпинделя, град:    в продольной плоскости стола	360	360
в поперечной плоскости стола:    к станинеот    станины	45 90	45 90
Наибольший допустимый диаметр фрез, мм    горизонтальный шпиндель    шпиндель поворотной головки	160 75	200 75
Размеры рабочей поверхности стола, мм    Ширина х длина	320 х 1250	400 х 1600
Наибольшее перемещение стола, мм    продольное    поперечное    вертикальное	800 320 420	1010 400 420
Количество Т-образных пазов	3	3
Количество частот вращения шпинделя:    горизонтального    поворотной головки    накладной головки	18 11 11	18 11 11
Пределы частот вращения шпинделя, об/мин    горизонтального    поворотной головки	31,5…1600 50…1600	31,5…1600 50…1600
Число подач стола	22	22
Пределы подач стола, мм/мин    продольных и поперечных    вертикальных	12,5…1600 4,1…530	12,5…1600 4,1…530
Скорость быстрого перемещения стола, мм/мин    продольного    поперечного	4000 1330	4000 1330
Пропорциональная замедленная подача, мм/мин	1/2	1/2
Мощность электродвигателей, кВт    главного движения    подачи    шпинделя поворотной головки	7,5 3 3	11 3 3
Габариты станка, мм    длина    ширина    высота	2280 1965 1970	2570 2252 2040
Масса станка, кг	3500	4350

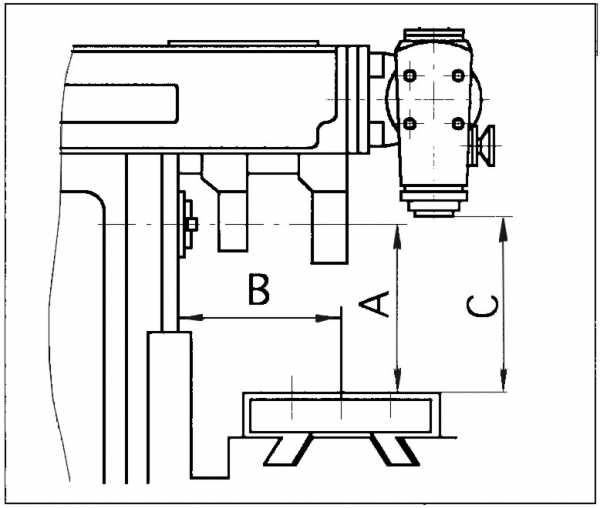

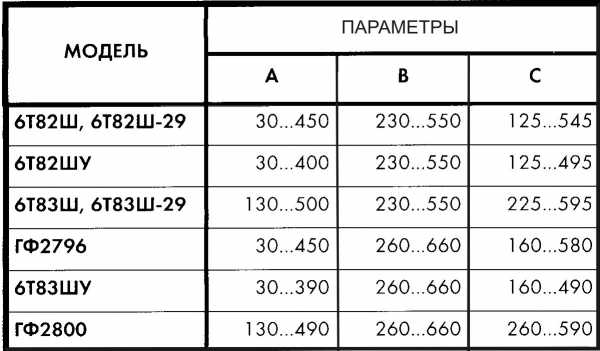

Размеры моделей 6Т82Ш, 6Т83Ш.

Комплект поставки:

Обозначение	Наименование	6Т82Ш	6Т83Ш
	Станок в сборе	1	1
	Входят в комплект и стоимость станка
	Демонтированные части
6Т82Г-1.168.000	Ограждение зоны резания	1	1
6Т82Г-1.60.058	Рукоятка ручных перемещений	1	1
6Р82.7.511	Маховик ручного управления	1	1
6Т82Г-1.70.286	Щиток стола	2	–
6Р83.7.81Б	Щиток правый	–	1
6Т83Г-1.70.257	Щиток левый	–	1
6Р82.1.901	Кожух	1	1
6Р83.1.82А	Кожух	–	1
6Р83.1.84А	Кожух	1	–
6Т82Г-1.59.002	Труба охлаждения	1	–
	Светильник
	НКСО1х100/П20-01У4	1	1
	Лампа МО24-40УЗ	1	1
	Принадлежности  и   инструмент
6Т82Г.880.254	Ключ к электрошкафу	1	1
6Р82Ш.ОП.005	Шомпол	1	1
6Р82Ш.ОП.007	Шомпол	1	1
6Р12К.93.100/41А	Захват	2	2
24.65Г.05	Шайба ГОСТ 6402-70	2	2
191.831.073	Втулка переходная	1	1
6Р82Ш.ОП.003	Оправка	1	1
6151-7034-12	Патрон цанговый	1	1
	Документы
6Т82Ш  00.00РЭ	Руководство по эксплуатации. Часть I.	1	1
6Т82Г-29.000.000РЭ1	Руководство по эксплуатацииэлектрооборудования. Часть II.	1	1
6Т82Г-29.000.000РЭ2	Сведения о приемке, консервации,Упаковке. Часть III.	1	1

Принадлежности, поставляемые за дополнительную плату:

Наименование

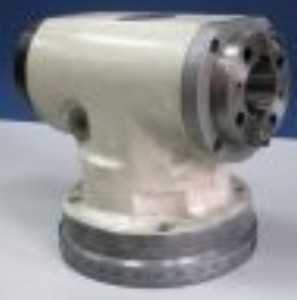

Накладная фрезерная головка. Значительно расширяет технологические возможности станков. Крепится на поворотную фрезерную головку и позволяет осуществлять поворот ее на 360°.
Накладная долбежная головка. Предназначена долбления шпоночных пазов, шлицев, зубьев шестерен и выполнения других долбёжных операций преимущественно в мелкосерийном и ремонтном производстве.

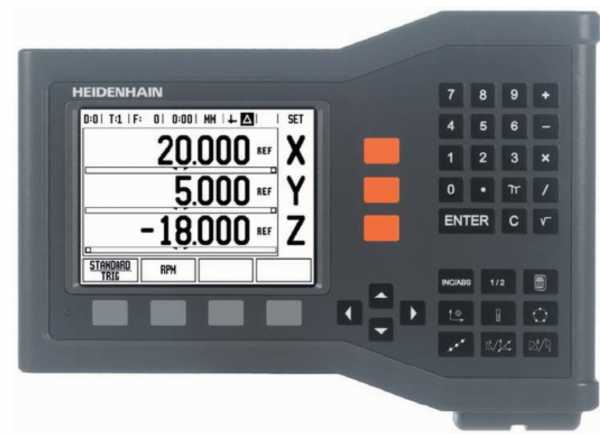

Устройство цифровой индикации. УЦИ, повышает производительность оператора и точность изготавливаемых деталей. Системы УЦИ не имеют люфта присущего механическим системам измерения и позволяют старому станку работать с точностью нового. Система УЦИ позволяется отображать реальное положение осей станка, с учетом полной и неполной выборки люфта.
Опоры клиновые регулируемые.

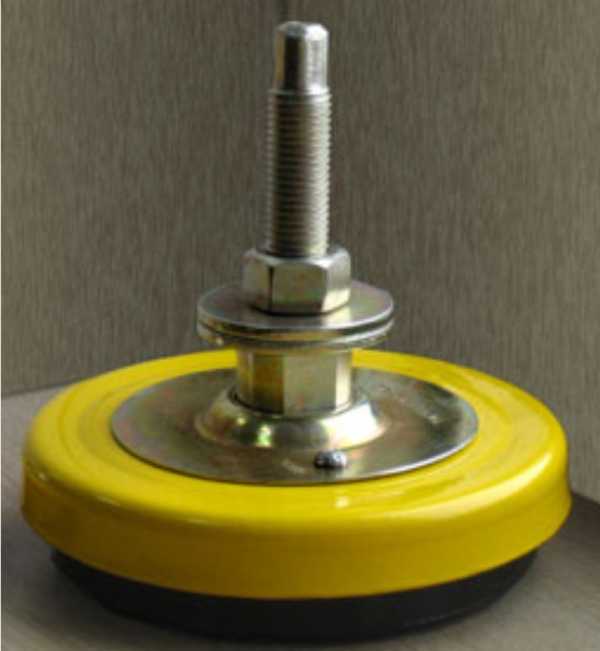

Виброопоры.

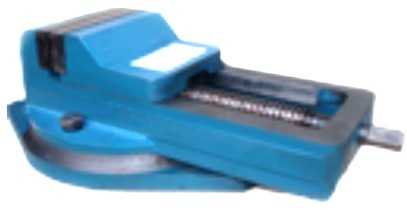

Тиски станочные поворотные и неповоротные с ручным приводом 250 мм.
Тиски станочные поворотные пневматические с гидравлическим  усилением.

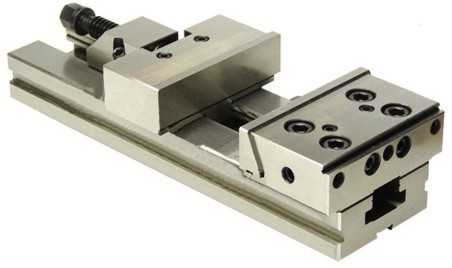

Тиски станочные повышенной точности модульные не поворотные 250 мм.

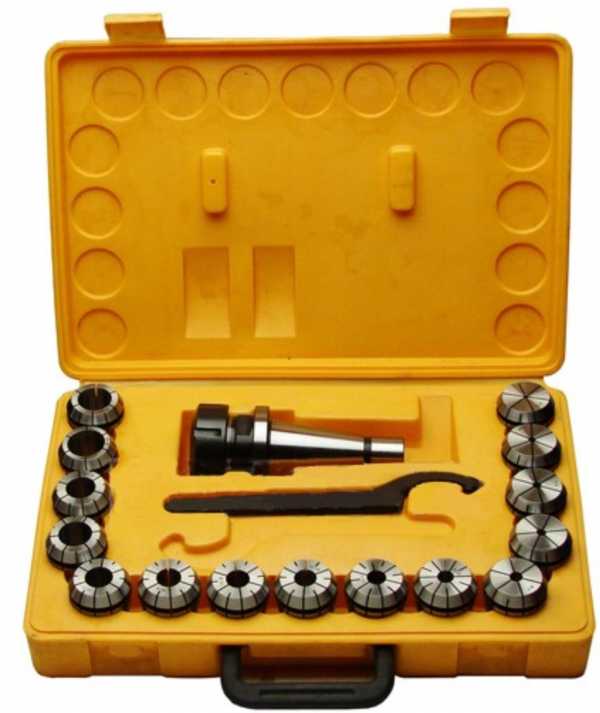

Патрон цанговый в комплекте (цанги Ø3, 4, 5, 6, 8, 10, 12 ,14, 15, 16).

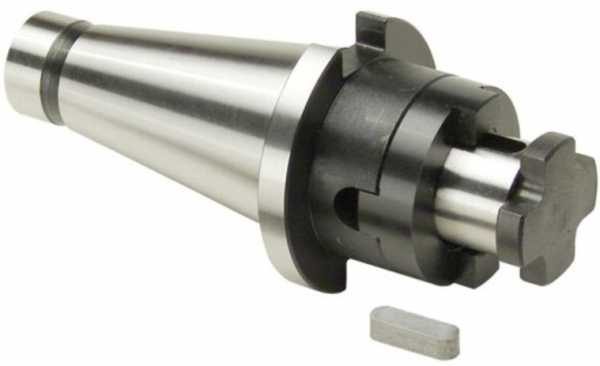

Оправка для насадных торцевых фрез  Ø22, 27, 32, 40, 50.
Оправка с буксой Ø32 L315.

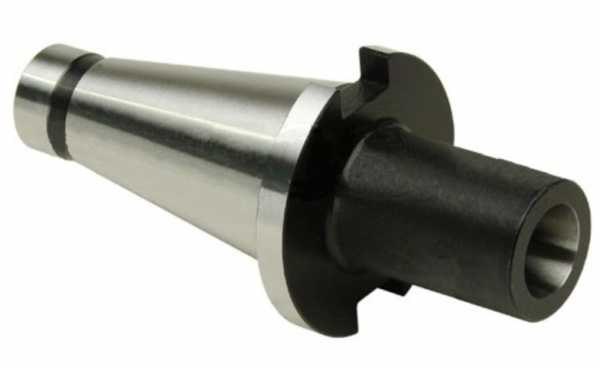

Втулка переходная конус на конус Морзе №1, 2, 3, 4, 5.

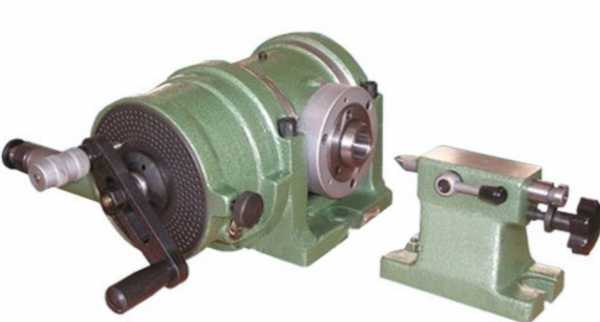

Универсальная длительная головка УДГ-250 или УДГ- 160 (320мм).

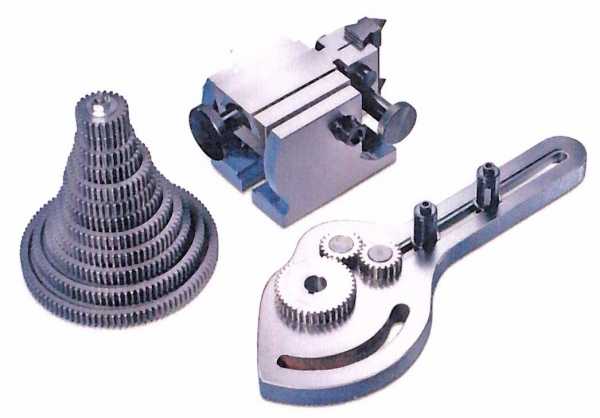

Дополнительный комплект для дифференциального деления.
Стол поворотный круглый Ø250 мм или Ø400 мм горизонтальный.
Стол поворотный круглый Ø250 мм или Ø400 мм горизонтально-вертикальный.
Стол поворотный круглый Ø250 мм наклоняемый.
