Содержание

Как устроен центробежный насос - основные характеристики. Жми!

Построив свой загородный дом, каждый человек, прежде всего, задумывается о том, чтобы оптимальным способом подвести магистрали электричества и водоснабжения.

Но часто возникает ситуация, когда коттедж расположен весьма далеко от всех инженерных коммуникаций. В таких случаях владельцы задумываются об альтернативных источниках электроэнергии и водоснабжения.

Одним из альтернативных источников водоснабжения является забор воды из скважины или водоема. И вот здесь как раз не обойтись без насосного оборудования, оптимальным вариантом которого являются центробежные насосы.

Поэтому целью нашей статьи будет исчерпывающая информация о том, что собой представляют центробежные насосы, какие они имеют характеристики, а также расскажем, как изготовить своими руками этот вид насосных агрегатов.

Назначение

Ни для кого, наверное, не секрет, что насосные агрегаты, в первую очередь, предназначены для перемещения водной массы под давлением от источника непосредственно к потребителю.

Иначе говоря, центробежный насос являются основным элементом автономной системы водоснабжения.

Благодаря уникальной конструкции и эффективному функционированию, насосное оборудование этого типа нашло свое применение в следующих сферах жизнедеятельности:

  • центробежные насосы для воды являются оптимальным вариантом организации технического водоснабжения на предприятиях;
  • в промышленности агрегаты эффективно используют для перемещения всевозможных жидкостей и растворов между объектами производства;
  • в сельском хозяйстве насосы этого вида широко применяются для подачи воды на животноводческие фермы, а также их используют для организации полива растений;
  • коммунальное водоснабжение городов исключительно функционирует благодаря центробежным агрегатам;
  • в частном секторе насосное оборудование этого вида является незаменимым элементом организации водоснабжения дачного участка.

Зная широкую сферу применения центробежных насосов, любопытный читатель вполне резонно может задать логичный вопрос: а как же работают агрегаты этого вида? В чем заключается уникальность их эксплуатации?

Чтобы ответить на эти вопросы и понять принцип действия центробежных агрегатов, прежде всего, необходимо знать, из каких конструктивных элементов они состоят.

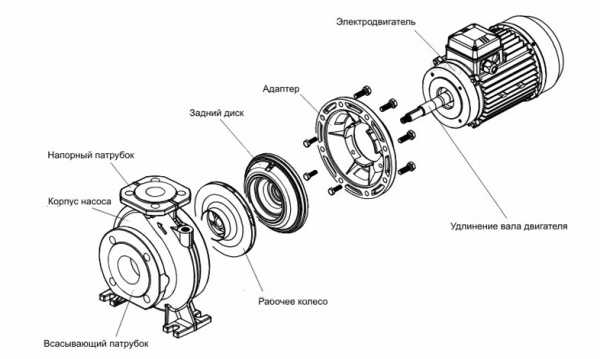

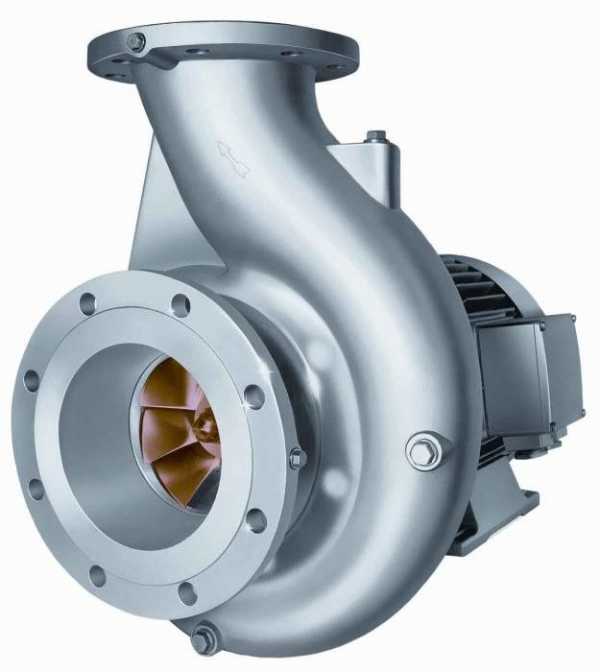

Как устроены

Конструкция насосного агрегата этого вида состоит из следующих основных элементов:

  • корпус, который, как правило, выполнен в форме улитки;
  • Устройство центробежного насоса. (для увеличения нажмите)электродвигатель, который является приводом, и соединяется с корпусом насоса посредством муфты;
  • рабочее колесо представлено в виде крыльчатки, иначе говоря, это диск с лопастями;
  • вал агрегата;
  • сальники;
  • подшипники;
  • уплотняющие кольца.

Помимо этого, центробежный насос может быть укомплектован дополнительными узлами, к перечню которых можно отнести:

  • напорный шланг;
  • всасывающий шланг;
  • обратный клапан, в котором размещена сетка для фильтрации поступающего потока воды;
  • вакуумметр, который предназначен для контроля разряженности воздуха в системе насоса;
  • манометр, который контролирует мощность создаваемого водного потока;
  • запорная арматура, позволяющая контролировать поступление и вывод воды из насоса.

Зная теперь основные узлы центробежного насоса, можно смело поговорить о том, как работает этот агрегат.

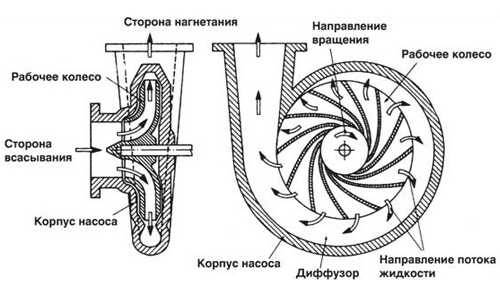

Принцип работы

Название агрегата этого вида образованно из двух слов: «центр» и «бег».

Поэтому принцип действия центробежного насоса заключается в следующих важных моментах:

  • корпус агрегата наполняется водой посредством использования всасывающего шланга;
  • от поступления воды приходит в движение рабочая крыльчатка;
  • при движении рабочего колеса возникает центробежная сила, которая отталкивает воду от центра по бокам;
  • в результате возникает высокое давление, выталкивающее воду из корпуса насоса в напорный трубопровод;
  • когда создается повышенное напор воды в подающем шланге, в это время в центре рабочего колеса давление заметно снижается, что в свою очередь, способствует подаче новой порции жидкости.

Циклические действия по вышеуказанному способу, по сути, и представляют собой принцип действия центробежного насоса.

Рабочие свойства

Немаловажным является тот факт, что при выборе центробежного насоса, в первую очередь, стоит обращать внимание на ряд технических характеристик агрегата, которые заключаются в следующих важных моментах:

  • коэффициент полезного действия, который характеризирует эффективность центробежного насоса;
  • высота забора воды представляет собой численное значение расстояния между корпусом агрегата и нижним уровнем, с которого происходит подача жидкости;
  • показатель подачи воды указывает на объем жидкости, которую подает агрегат за определенную единицу времени;
  • напор насоса представляет собой не что иное, как разницу давления поступающей в агрегат воды и, соответственно, выходящей из нее;
  • гидравлический показатель представляет собой характеристику снижения напора при подаче воды по магистралям;
  • мощность, которая передается на центральный вал центробежного насоса;
  • максимальное давление агрегата представляет собой наибольший показатель, при котором оборудование бесперебойно может работать;
  • показатель энергеэффективности характеризирует количество энергии, которая затрачена на перекачку определенного объема воды.

Как сделать своими руками

Сразу стоит оговориться, что выполнить производственный вариант центробежного насоса практически невозможно, так как его конструктивные детали достаточно оригинальны.

Но не стоит отчаиваться потому, что существует множество альтернативных способов изготовления центробежного насоса, которые основаны на принципе центробежной подачи воды. В качестве примера приведем одну из многих технологий изготовления центробежного насоса своими руками.

Для этого вам потребуется:

  • корпус цилиндрического вида;
  • вал, на котором расположено рабочее колесо с лопастями.

Порядок же выполнения работ заключается в следующем:

  • указанный вал необходимо расположить внутри корпуса устройства;
  • необходимо придумать способ подачи воды к агрегату.

Таким образом, поступающая жидкость заставит крутить рабочее колесо, что, в свою очередь, способствует возникновению центробежной силы, которая и создаст необходимый напор воды.

Плюсы и минусы

К числу преимуществ использования центробежного насоса можно отнести следующие важные моменты:

  • высокий уровень производительности;
  • с помощью центробежного агрегата можно осуществить равномерную подачу воды;
  • небольшие габаритные размеры, иначе говоря, компактность изделия;
  • простота в обслуживании;
  • достаточно длительный период эксплуатации оборудования этого вида.

Среди недостатков можно отметить следующие моменты:

  • центробежный насос не всасывает сначала сам воду, для его запуска необходимо провести заливку жидкости в корпус агрегата;
  • как правило, насосы этого вида выдают не очень сильный напор, а чтобы повысить этот показатель необходимо использования многоступенчатых агрегатов этого вида.

Как видим, недостатки центробежных насосов вполне можно снивелировать, главное, внимательно подходить к обслуживанию оборудования этого вида.

Таким образом, в этой статье мы максимально подробно дали пояснение того, что собой представляет центробежный насос. Надеемся, что изложенная информация станет для вас достаточно полезным информативным материалом.

Смотрите интересное видео, в котором пользователь на примере изготовления центробежного насоса своими руками наглядно показывает его устройство и принцип действия:

Оцените статью: Поделитесь с друзьями!

septik.guru

Центробежный насос: устройство, технические характеристики, ремонт

Сегодня прилавки магазинов снабжены огромным количеством разнообразных водяных насосов. Однако наибольшей популярностью среди потребительского населения пользуется устройство центробежного насоса. Их можно отнести к мощным, выносливым и недорогим приборам. Они подходят для домашнего использования и для разнообразных сфер промышленности. Характеристики центробежных насосов могут внушить своим качеством и надежностью. Стоит рассмотреть все достоинства и недостатки агрегата, его устройство и принципы монтажа.

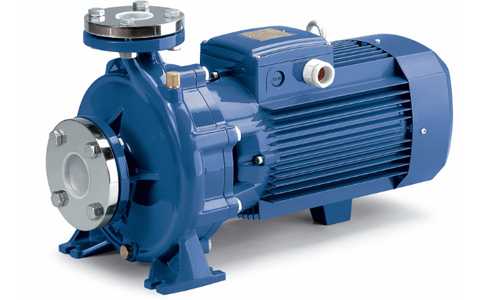

Центробежный насос — мощное оборудование

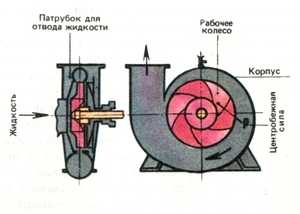

Как работает центробежный насос, схема устройства

Чтобы понимать принцип работы центробежного насоса необходимо знать, как устроен?

Принцип работы центробежного насоса

Основной функциональной частью прибора является рабочее колесо, оно прикреплено к валу силовой установки. Данное колесо состоит из 2 дисков (переднее и заднее), расположенных друг напротив друга. Колеса крепятся с помощью специальной лопасти. Силовой ротор, на котором располагаются колеса, оснащен множеством сальников. Они в правильном направлении циркулируют водную субстанцию внутри насосного устройства, тем самым снижая утечку воды из рабочей камеры.

Описание функционирования колеса, как работает: при включении насоса его заполняет жидкость из скважного проема. Колесо начинает вращаться, вода оказывается в межлопастных ячейках. Затем центробежная сила детали выбрасывает жидкость к выводящему патрубку. После этого вода прокачивается из-за уменьшенного натиска рабочей камеры и повышенного давления выводящего патрубка. Стоит детальнее рассмотреть, из чего состоит центробежный насос:

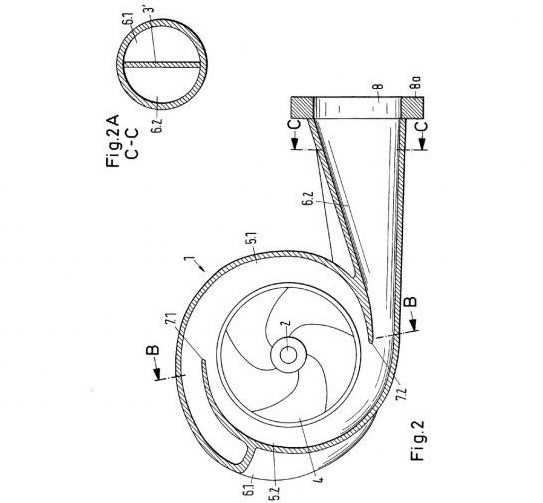

Схема центробежного насоса

  1. Обратного клапана, который удерживает воду в корпусной части насоса.
  2. Механического фильтра, находящегося на входном патрубке. Он фильтрует все загрязнения в воде.
  3. Крана, предназначенного заливать жидкость в корпус прибора.
  4. Обратного клапана на выводящем патрубке. Он организует препятствие обратному ходу субстанции.
  5. Предохранительного клапана. Его назначение — защита устройства от ударов.
  6. Разнообразных автоматик: манометров, вакуумметров, пультов управления.

Устройство данного насоса и принцип его действия понятен. Теперь стоит детальнее рассмотреть разновидности агрегатов.

Виды центробежных агрегатов

Центробежные насосы, предназначенные для перекачки субстанции, делятся на два основных вида: динамические и объемные. Какие виды центробежных насосов существуют?

Консольные агрегаты оснащены определенным способом крепления рабочего колеса. Вал работает как консоль, придерживаясь расстояния от переднего подшипника до колеса. Данный вид насоса крепится к специальной плите, и применяются для чистой жидкости, где низкие показатели примесей.

Многоступенчатые агрегаты оснащены несколькими рабочими колесами, с последовательным присоединением. Данный вид конструкции прекрасно подходит для жилых помещений, где нет сильного напора воды.

Фекальные агрегаты способны перекачивать воду с различными примесями (илом, песком). Подвод воды производится в осевом направлении. Данный вид оснащен малым количеством лопастей. Корпус и рабочее колесо имеют специальные отверстия, предназначенные для ремонта конструкции.

Устройство погружного центробежного насоса

В состав погружных агрегатов входит электродвигатель и многоступенчатое насосное устройство.

Монтаж центробежных насосов данного вида производится с помощью муфты, которая крепится на опорной трубе. Конструкция оснащена небольшим, металлическим бачком и вертикальными элементами. Очень часто применяется для скважин. Высота всасывания центробежного насоса — двести метров. Прибор прост в обслуживании и ремонте, а срок эксплуатации долгий.

Поверхностные агрегаты перекачивают воду методом всасывания. Поднимает жидкость до девяти метров. Данный вид насосов не предназначен для скважин. Подходит для родника или колодца. Нажим субстанции производится в автоматическом режиме. Прибор имеет гидроаккумулятор, прост в установке.

Плюсы и минусы центробежных агрегатов

Устройство этого насоса для воды достаточно распространено в домашнем хозяйстве, в промышленной отрасли, химических заводах. В этом нет ничего удивительного, ведь агрегаты имеют ряд преимуществ:

  • высокую производительность и равномерную подачу жидкости;
  • легкое соединение с приводным устройством, компактную сборку, простоту прибора;легкое регулирование и обслуживание;функционирует при загрязненных водах;отсутствие клапанов и инерционных сил;высокие сроки эксплуатации, долговечность.

Помимо плюсов, существуют и недостатки центробежных насосов:

  • некоторые виды конструкций создают малое давление, в результате чего напор не превышает пятидесяти метров;
  • у прибора отсутствует свойство самовсасывания, поэтому придется заливать перекачиваемую воду перед началом работы агрегата;
  • функционирование насосного устройства зависит от сопротивления электросетей.

Поломка центробежного агрегата и ее устранение самостоятельно

Каждый человек, после приобретения и установки оборудования, может столкнуться с некоторыми неисправностями центробежного насоса. Однако не стоит расстраиваться, прибор можно починить своими руками.

  1. Если по прохождению нескольких недель давление насоса уменьшилось и стало соответствовать параметрам, указанным в техническом паспорте, то засорился всасывающий рукав либо лопасти, если установлена погружная конструкция. Данные ремонтные работы можно выполнить самостоятельно. Чтобы не допустить засорения регулярно прокачивайте скважину. Поставьте на насосное устройство фильтр (сетчатый). Он способен фильтровать механические загрязнения.
  2. Работа насоса сопровождается неестественным шумом. Причиной поломки могут быть ослабленные резьбовые соединения корпуса. Чтобы произвести ремонт оборудования своими руками, то нужно проверить резьбы, затянуть болты или заменить новыми. Если в этом есть необходимость. После проведения ремонта шум присутствует? Замените масло. Оно может закончиться или быть низкого качества, что значительно ухудшает функционирование агрегата.
  3. Насос работает недолго и отключается. Причиной поломки могут быть сальники или рукав, который всасывает воду из колодца. Сальники могут утратить герметичность. Тогда воздух попадает в качаемую водную субстанцию и преграждает путь сплошному потоку воды. В результате технические характеристики насоса таковы, что работа агрегата в комплексе с воздухом просто невозможна. Ремонт сальников своими руками произвести несложно. Подтяните данную деталь, при выходе из строя замените новой.
  4. Если в неисправность пришел всасывающий шланг можно попытаться его заклеить. Однако такие действия недолговечны. Через 2–3 недели рукав вновь прорвется. Лучше сразу заменить его новым.
  5. Насос включается, но не качает воду. Это означает, что была неправильно выполнена заливка насосного устройства. Поэтому повторите заполнение прибора жидкостью. Второй причиной поломки может быть не закрытый сбрасывающий клапан. Проверьте и исправьте данную проблему. А также может загрязниться принимающий клапан. Выправить ситуацию поможет чистка неисправной детали (клапана).
  6. Не включается центробежная конструкция. Неисправностью может выступать кабель, электросеть или источник электроэнергии. В этом случае починить поломку можно своими руками.
  7. Если насос не включается из-за сухого хода, то проблема гораздо серьезнее. Ведь погружное оборудование очень чувствительно относится к функционированию без жидкости. Принцип действия данного насоса таков, что сухой ход способствует расплавлению уплотнительных элементов и разрушению изоляции. Починить прибор может только профессионал.

Центробежное оборудование является высококачественным гидравлическим устройством. Это мощное, выносливое и недорогое оснащение, которое обеспечит хорошим напором воды загородные дома и промышленные зоны.

vodospec.ru

устройство и характеристики :: SYL.ru

Если у вас есть загородный дом или вы только планируете его приобрести, то стоит задуматься о том, как подвести магистрали водоснабжения и электричества. Однако коттедж может быть расположен довольно далеко от инженерных коммуникаций. При этом стоит задуматься об альтернативных источниках водоснабжения и электроэнергии.

Самыми распространенными источниками воды сегодня являются скважины и водоемы. Если вы планируете использовать один из них, то никак не обойтись без насосного оборудования, а оптимальным вариантом станут центробежные устройства. Однако перед приобретением той или иной модели необходимо ознакомиться с устройством, характеристиками и принципом работы подобного оборудования.

Назначение насосов

Прежде чем посетить магазин, вы должны ознакомиться с назначением и принципом работы центробежного насоса. Такие агрегаты предназначаются для подачи воды под давлением из источника к потребителю. Подобные установки являются одним из основных элементов автономной системы водоснабжения.

Конструкции такого типа уникальны, они эффективно работают и нашли свое широкое распространение во многих областях деятельности человека. Во-первых, с помощью них можно организовать водоснабжение в условиях предприятия. Во-вторых, агрегаты используются для транспортировки растворов и жидкостей между объектами производства. В-третьих, центробежные насосы распространены в сельском хозяйстве. Их используют для подачи воды на животноводческие фермы и при организации полива растений.

Описываемые установки применяются в условиях коммунального водоснабжения городов. В частном секторе оборудование незаменимо при организации водоснабжения участка. По той причине, что подобные агрегаты довольно широко используются сегодня, любопытно будет узнать о принципе их функционирования. Но для начала следует поинтересоваться, как устроены эти установки.

Устройство центробежных насосов

Устройство, принцип работы и назначение центробежного насоса будет интересно узнать каждому потребителю, кто планирует приобрести подобное оборудование. Описываемые конструкции состоят из следующих узлов:

  • корпуса;
  • электрического двигателя;
  • рабочего колеса;
  • сальников;
  • вала агрегата;
  • подшипников;
  • уплотняющих колец.

Корпус обычно изготовлен в форме улитки. Что касается двигателя, то он выступает в качестве привода и соединяется с корпусом с помощью муфты. Рабочее колесо – это крыльчатка, которая является диском с лопастями. Знакомясь с устройством и принципом работы центробежного насоса, вы сможете понять, что подобные установки могут быть дополнительно укомплектованы узлами, среди которых:

  • напорный шланг;
  • обратный клапан;
  • вакуумметр;
  • манометр;
  • запорная арматура.

Нельзя не упомянуть еще и всасывающий шланг, которым могут быть дополнены некоторые модели. Что касается клапана, то в нём располагается сетка для фильтрации потока воды. Для контроля разреженности воздуха в насосе используется вакуумметр. А вот мощность подаваемого потока контролируется манометром. Регулирует поступление и вывод воды из оборудования запорная арматура. Теперь, когда вам известны основные узлы насоса, можно ознакомиться с тем, как работает подобное оборудование.

Принцип работы

Принцип работы насоса центробежного типа можно понять из названия устройства. Оно состоит из двух слов: «центр» и «бег». Принцип функционирования агрегата заключается в нескольких важных моментах. Корпус наполняется водой с помощью всасывающего шланга. Рабочая крыльчатка начинает движение от поступления потока воды. При вращении рабочего колеса создается центробежная сила, отталкивающая поток от центра и распределяющая его по бокам.

Всё это способствует возникновению высокого давления, которое выталкивает поток из корпуса оборудования и направляет в напорный трубопровод. При создании напора в подающем шланге в центре рабочего колеса давление снижается, что способствует подаче новой порции воды. Принцип работы центробежного насоса представляет собой циклические действия.

Принцип функционирования многоступенчатой модели насоса

Принцип работы многоступенчатого оборудования заключается в следующих моментах: первоначально вода поступает в одну из секций с рабочим колесом. При этом она перенаправляется через всасывающий патрубок. Жидкость создает определенный напор и поступает во вторую секцию через нагнетательный патрубок. Там она подвергается действию центробежной силы, которая образуется рабочим колесом.

Под создавшимся давлением вода переходит на следующую ступень. Она проходит все ступени секционного насоса и подается через нагнетательный патрубок. Принцип работы многоступенчатого центробежного насоса заключается в том, что поток проходит по каждой ступени и увеличивает напор, который создается рабочими колесами. Из этого следует сделать вывод, что давление насоса равно сумме напоров, создаваемых на каждой ступени. Принцип работы центробежного насоса для воды выражен еще и в том, что диаметр рабочего колеса и сила его вращения на каждом этапе влияют на напор воды, которая выходит из насоса.

Как работает поршневой насос

Поршневой насос еще называется плунжерным и представляет собой один из видов объемных гидромашин. В них в качестве вытеснителя выступает один или несколько поршней, которые совершает возвратно-поступательные движения. Если проводить сравнение этого устройства с другими объемными насосами, первые не являются обратимыми. Это говорит о том, что они не способны функционировать в качестве гидродвигателей, ведь в них нет клапанной системы распределения. Не следует путать эти агрегаты с роторно-поршневыми, к которым следует отнести радиально-поршневые и аксиально-поршневые установки.

Принцип работы центробежных и поршневых насосов – это вопрос, который наиболее часто интересует современного потребителя, желающего купить описываемое оборудование. Что касается последней разновидности агрегатов, то они функционируют за счёт поступательного движения поршня. Он создает разряжение в полости, куда поступает жидкость из подводящего трубопровода. Последний является всасывающим.

При обратном движении поршня закрывается клапан на всасывающем трубопроводе. Это исключает протечку воды обратно и способствует открыванию клапана на нагнетательном трубопроводе. Он остаётся закрытым при всасывании. Туда вытесняется вода, которая находилась под поршнем. Процесс после этого повторяется.

Минусом подобных установок является то, что жидкость курсирует по трубопроводу с разной скоростью, создавая скачки. Этот момент обходят созданием насосов с несколькими поршнями. Главное преимущество состоит в том, что оборудование способно закачивать жидкость в момент пуска, поэтому установки используются там, где этим плюсом необходимо воспользоваться.

Разновидности центробежных насосов

Центробежные насосные установки можно классифицировать по нескольким признакам. Они отличаются количеством колес, а также видом перекачиваемой жидкости, которая определяет назначение. Принцип работы центробежного насоса воды важно знать, как и то, что подобные установки можно подразделить по числу потоков. Они бывают одно-, двух, а также многопоточными.

К рабочему колесу может быть разное количество подводов. В связи с этим можно выделить насосы с односторонним и двусторонним входом. По способу отвода жидкости от рабочего колеса установки могут быть:

  • со спиральным отводом;
  • с кольцевым отводом;
  • с направляющим аппаратом.

Классификация по конструкции рабочего колеса

Рабочие колёса могут иметь разные конструкции. Насосы по этому признаку можно подразделить на установки с закрытыми или открытыми колёсами. Вал разных моделей располагается вертикально или горизонтально. Принцип работы центробежного насоса – это ещё не всё, что следует знать потребителю. Ему необходимо ознакомиться еще и с устройством привода. Он может быть проведён через соединительную муфту или редуктор. Описываемые агрегаты можно классифицировать еще и по месту установки. Они бывают погружными и поверхностными.

Классификация по способу охлаждения

Еще одной довольно важной особенностью является способ охлаждения двигателя. В зависимости от этого, насосы могут быть с мокрым или сухим ротором. В первом случае ротор погружается в перекачиваемую среду, которая и выполняет роль охлаждения, а также выступает смазкой для подшипников. Вал располагается горизонтально, а статор, находящийся под напряжением, отделяется специальной гильзой.

Принцип работы центробежного насоса с сухим ротором предусматривает водяное охлаждение. Ротор не соприкасается с жидкостью, а охлаждение обеспечивается вентилятором, установленным на валу. Такие агрегаты отличаются высоким коэффициентом полезного действия и подачей жидкости в большом объёме. Оборудование с сухим ротором издаёт шум при работе, тогда как при наличии водяного охлаждения звука во время функционирования устройства вы почти не заметите.

В заключение

Схема и принцип работы центробежного насоса указывают на то, что в основе функционирования лежит соответствующий закон, который предусматривает отталкивание воды от центра. Жидкость распределяется по бокам, что и обеспечивает возникновение высокого давления.

Описываемые установки выступают в качестве основного элемента автономных систем водоснабжения. Они широко распространены сегодня и используются во многих сферах жизнедеятельности человека.

www.syl.ru

Устройство центробежного насоса и принцип его действия

В повседневной жизни среди различных устройств, которые были созданы для перекачивания всевозможных жидкостей, наиболее эффективным и практичным, не без основания, считается центробежный насос. Простота конструкции, в сочетании с высокой производительностью и возможностью создать большое давление, обусловили широкое применение такого агрегата почти во всех сферах жизнедеятельности современного человека.

К этому типу оборудования относятся и большинство насосных станций или бытовых помп, которые применяются для устройства в частных строениях автономного водопровода и для полива дачных участков.

Принцип действия таких устройств основывается на физическом законе возникновения центробежной силы, которая возникает при вращательном воздействии лопастей колеса на жидкость. Чтобы лучше понять принцип работы насоса нужно досконально изучить основные типы и конструктивную особенность этого агрегата.

Классификация центробежных насосов


Центробежные насосы условно можно классифицировать по ряду конструктивных характеристик.

По количеству ступеней:

  • Одноступенчатые насосы имеют одно рабочее колесо. Такая конструкция считается самой простой и классической.
  • Многоступенчатые агрегаты используются в случаях, когда возникает необходимость создать большое давление жидкости. В них на один вал посажено несколько рабочих колёс. Каждое колесо находится в своей рабочей камере, что и образует отдельную ступень. Перекачиваемая жидкость последовательно поступает из одной ступени в другую, пока не попадёт в выходной патрубок. При этом общий напор системы будет равен сумме напоров, который может развить каждая ступень.

По числу дисков рабочего колеса:

  • Только с диском в задней части рабочего колеса.
  • С диском в задней и передней части колеса. Такие устройства используются для перекачки густой жидкости или в водопроводных сетях низкого давления.

По направлению оси вращения:

  • С валом горизонтального расположения. Такие насосы, из-за простоты обслуживания, считаются наиболее распространёнными моделями.
  • Модели с валом вертикального расположения требуют намного меньше места для установки, так как мотор располагается над корпусом. Большинство скважинных насосов относятся к такому типу, из-за стеснённых условий их работы. Существенным недостатком таких моделей считается сложность в обслуживании и ремонте насосов, т. к. приходится снимать двигатель.

По создаваемому давлению воды насосы бывают:

  • Высокого давления (от 0,6 МПа).
  • Среднего давления (0,2–0,6 МПа).
  • Низкого давления (до 0,2 МПа).

По способу установки:

  • Погружные. Устанавливаются в скважинах и глубоких колодцах. Их подвешивают на цепи или тросе в полностью погруженном в воду состоянии.
  • Полупогружные. Чаще применяются насосы с валом вертикального расположения. Монтируются они так, что нижняя часть корпуса погружается в жидкость. Применяются в основном для удаления воды из приямков.
  • Поверхностные. Располагаются такие агрегаты на небольшом удалении или непосредственно возле источника воды. Очень удобны в обслуживании и эксплуатации, так как легкодоступны для визуального контроля.

По способу забора воды:

  • Самовсасывающие. Такие насосы способны поднимать воду с глубины около 8 метров на практике, а теоретически считается 10,34 метра. Неудобством эксплуатации агрегата считается необходимость, перед запуском, заполнять систему водой. Причём и армированный всасывающий шланг так же. Важнейшим элементом является обратный клапан, который удерживает воду, при кратковременных паузах в работе.
  • Насосы нормального всасывания. Этот тип насосов включает в себя все погружные агрегаты, а также и поверхностные, в которые жидкость поступает самотёком. Вода в полость такого насоса заливается только при первом его запуске.

По скорости вращения:

  • Тихоходные.
  • Нормального хода.
  • Высокоскоростные (быстроходные) – крыльчатка в таких агрегатах находится на втулке.

По назначению:

  • Водопроводные.
  • Канализационные.

Характеристика центробежного насоса



Несмотря на огромное разнообразие моделей агрегатов для перекачивания жидкости, существуют несколько основных характеристик, основываясь на которые, можно выбрать подходящую систему в конкретном случае.

Основными рабочими параметрами считаются:

  • Производительность.
  • Потребляемая мощность.
  • Напор (давление на выходе).

Особенностью насосов центробежного типа является зависимость их производительности от напора. Такую зависимость называют напорной или главной характеристикой насоса. Эта характеристика в паспорте изделия указывается в графическом изображении, реже в форме таблицы. Если вы хотите решить вопрос оптимального выбора модели, то сначала нужно определить необходимый напор, который складывается из нужной высоты подъёма жидкости, плюс гидравлическое сопротивление системы, плюс давление, необходимое в самой удалённой точке водозабора.

Выбранная модель насоса будет являться оптимальной, если необходимые производительность и напор будут изображаться в середине главной характеристики.

Детали центробежного насоса

Современные перекачивающие агрегаты центробежного типа имеют приблизительно одинаковое конструктивное построение. Они имеют рабочий орган, представляющий собой колесо, и корпус. На рабочем колесе расположены специальные лопасти, при помощи которых и перемещается вода внутри прибора. За счёт вращения лопастей создаётся центробежная сила, перемещающая жидкость к выпускному клапану, создавая определённое давление, за счёт которого и выталкивается вода наружу.

Довольно часто на таких агрегатах устанавливаются и другие конструктивные приспособления, которые конструкцию насосов делают универсальной:

  • Обратный приёмный клапан служит для устранения возможности залива корпуса насоса водой перед запуском системы. Здесь же установлена фильтрующая сетка.
  • Задвижка, которая открывает и закрывает водяной поток.
  • Вакуумметр служит для определения разряжения воздуха в системе. Этот прибор устанавливается между задвижкой и насосом, и показывает наличие воздуха в системе, который удаляется с помощью специального крана, смонтированного в трубопроводе.
  • Для измерения давления, которое создаёт агрегат, на напорном патрубке монтируется манометр.
  • Предохранительный клапан является защитным приспособлением от гидравлического удара.

Рабочее колесо центробежного насоса

Рабочее колесо любого центробежного насоса считается главной частью такой конструкции. В зависимости от места работы насоса, от мощности установленного двигателя и от характера перекачиваемой жидкости рабочее колесо может различаться:

  • По материалу изготовления. В насосах, работающих в неагрессивной среде, применяются рабочие колёса, изготовленные из стали, чугуна или меди. А вот при работе насоса в химически активной среде, оптимальным материалом для рабочего колеса считается керамика.
  • По способу изготовления колёса бывают литые, клёпанные и штампованные.
  • По форме лопастей различают рабочие колёса с прямыми лопастями, с лопастями, загнутыми в сторону вращения рабочего насоса, а также загнутые в сторону противоположную вращению.

Рабочий вал

Эта деталь центробежного насоса является самой восприимчивой к повреждениям во время работы. Установку вала необходимо производить с точной центровкой и балансировкой. Валы могут быть:

  • Гибкого вида, применяются при работе двигателя на повышенных оборотах.
  • Жёсткие валы находят применение при нормальных оборотах мотора.

Изготавливают рабочие валы из легированной, кованной и нержавеющей стали.

Принцип работы центробежного насоса

Принцип работы устройства для перекачки жидкости центробежного типа достаточно прост. Под действием вращающегося рабочего колеса создаются силы центробежного характера, перемещающие потоки воды. Само рабочее колесо плотно насажено на рабочий вал агрегата. А он, в свою очередь, при помощи магнитной муфты соединён с электрическим двигателем системы. Двигатель вращает рабочее колесо, что и создаёт возможность перемещения жидкости. Более удобного и простого метода перекачки жидкости, пока ещё не разработала современная наука.

Преимущества применения

Существует два основных вида преимуществ использования агрегатов центробежного типа – конструктивные и функциональные.

Простота схемы центробежного насоса позволяет произвести установку всего оборудования в относительно небольшом корпусе, что обуславливает их компактность и сравнительно малую массу. Конечно, габариты и вес агрегата напрямую зависят от мощности установленного двигателя. Такой прибор легко перемещать и одному человеку. Применение такого типа оборудования считается надёжным и долговечным.

Основным функциональным достоинством такого типа агрегатов считается возможность плавной подачи жидкости, что достигается использованием системы защиты от гидроударов. Запуск центробежных насосов производится легко.

Применение на промышленных объектах

Конструкция центробежных агрегатов позволяет их монтировать в тех местах, где установка другого оборудования трудноосуществима, из-за их больших габаритов. Применение таких систем перекачки жидкости, получило огромное распространение в нефтяной и химической отрасли народного хозяйства. Они способны перекачивать под давлением различные смеси, тяжёлые компоненты, нефтепродукты, кислоты и многие другие жидкости, которые считаются химически активными веществами.

Способность поддерживать постоянное давление, при различных температурах жидкости, позволяет широко применять подобные агрегаты для создания принудительной циркуляции в отопительных системах.

Возможность работы с загрязнёнными и чистыми жидкостями, обуславливает широкое применение таких систем в прокачке скважин после завершения бурения.

Правила эксплуатации центробежных систем

Чтобы центробежный агрегат послужил долго и безотказно, рекомендуется устанавливать в систему различные измерительные и контрольные приборы, опираясь на показания которых можно регулировать оптимальный режим работы оборудования:

  • Для защиты всех рабочих частей насоса, от попадания крупных инородных тел, на входе в систему рекомендуется устанавливать фильтр.
  • Обязательным должно быть применение системы защиты от гидроудара, с установкой обратного клапана и манометра. В схеме работы такой системы манометр подаёт сигнал на клапан, нормализующий работу.
  • При выборе модели нужно обязательно обращать внимание на материал, из которого изготовлены основные рабочие части оборудования. Подбирать агрегат необходимо в зависимости от характеристики жидкости, с которой планируется работать.
  • Именно в зависимости от химических и физических свойств жидкости, с которой будет работать насос, нужно подбирать и материал для многочисленных узлов уплотнения.
  • К защите электрического двигателя также предъявляются определённые требования при эксплуатации. Так, обязательным является устройство защиты от короткого замыкания. Устройство автоматического выключателя позволит сохранить работоспособность электрического двигателя при возникновении значительных перегрузок в системе.

Помните, что любая, даже самая простая и надёжная система, требует проведения своевременных профилактических и ремонтных работ. Проведение такого обслуживания надолго продлит срок службы агрегата.

Центробежный насос

remontoni.guru

Устройство и принцип действия центробежных насосов

В ряде случаев, чтобы получить воду, перенаправить ее или осушить что-либо, приходится устанавливать центробежный насос. Что он собой представляет и чем отличается от других типов водяного насоса?

Этот вид системы для прокачки воды по трубам, наверное, самый популярный во всем мире. Он находит применение и в жилых домах, и в промышленных комплексах, и на энергетических объектах — везде, где надо перемещать по трубопроводам массы жидкости. Такие системы используются также для стабильного и автономного снабжения водой загородных жилищ.

Как устроен центробежный насос?

Столь популярное и широко распространенное устройство, конечно, интересует многих. Основными достоинствами центробежной схемы все инженеры признают удобство в обращении, стабильность в работе и энергетическую эффективность.

Ремонтировать насосы центробежные при очень серьезной поломке, впрочем, могут только специалисты. Внешне система представлена длинным корпусом в форме цилиндра. Диаметр заметно меньше, чем длина, в некоторых погружных моделях она всего 10 см. Поверхностный центробежный насос крупнее, у него больше диаметр рабочих колес.

Корпус в обоих случаях скрывает одинаковые рабочие детали: каналы ввода и вывода жидкости, нагнетающие системы, двигатели, роторы и др. Мотор приводит в движение роторную ось, на которую насажено рабочее колесо с лопастями, идущими против движения. Принцип действия центробежных насосов заключается в том, что при этом движении возникает центробежная сила. Вода, пройдя через патрубки, сталкивается с рабочим колесом. Вращение колеса нагнетает жидкость и отбрасывает ее в сторону стенок камеры, где формируется область высокого давления.

Далее из рабочей камеры водяного насоса жидкость затягивается в выпускные каналы. Каждый вывод оборудован нагнетающими трубками (кольцевидными или спиральными в зависимости от нюансов конструкции). Пройдя через них, вода оказывается под давлением. Через шланг она распределяется в конечные трубопроводы.

Но на этом действия насоса не заканчиваются. Когда вода выходит наружу, середина рабочего колеса формирует участок пониженного атмосферного давления, что приводит к засасыванию внутрь новой порции жидкости. Такого рода цикл повторяется бесконечно, пока насос не отключат или он не сломается.

Узнав принцип действия центробежного насоса, нетрудно догадаться и о слабом месте таких приспособлений: они могут работать только при стабильном притоке жидкости. Если запустить систему в рабочий режим в воздухе, очень скоро она поломается. Погружные модели вообще находятся в воде постоянно.

И специальные датчики-поплавки попросту не позволят вам запустить устройство, если воды в источнике не хватает. Итак, принцип работы центробежного насоса может быть не только погружным, но и поверхностным, причем в этом случае риск поломки был бы весьма высок, если бы не предусмотрительность инженеров, благодаря которой конструкция поверхностного водяного насоса дополнена обратными клапанами и автоматическими системами контроля. Они отключают механизмы, как только обнаруживают сухой ход.

Центробежные насосы — и погружные, и поверхностные — все же лучше справляются с подкачкой воды в условиях нормального дебита. Однако это не означает, что их нельзя использовать при слабом напоре воды. В таких случаях конструкция меняется, точнее, в ней используют специальные рабочие колеса (которые растачивают либо приобретают расточенные).

Классификация

Если центробежные насосы хорошо качают воду, о типе можно не задумываться. Однако при возникновении необходимости в ремонте знание вида установленной у вас системы крайне важно. Даже если обращаться к профессионалам-ремонтникам, лучше сразу сообщить им, с чем придется иметь дело.

Выше уже представлена классификация центробежных насосов по рабочему применению на погружные и поверхностные. Устройства первого типа после вывешивания на тросе держат внутри скважины либо колодца вплоть до замены или ремонта. Второй вариант подразумевает установку оборудования вблизи источника воды с подкачкой жидкости через шланг. Преимущество понятно: упрощенная конструкция и облегчение сервиса.

Проблема в том, что поверхностная схема центробежного насоса ограничивает максимальную глубину откачки воды 13 м. Да и с мощностью всасывания имеются проблемы. Там, где погружной компактный насос обеспечит 40 м водного столба, нагруженный до предела поверхностный агрегат даст максимум 30 м.

Согласно другой классификации, устройство центробежного насоса может быть одноступенчатым и многоступенчатым. Почти все поверхностные и маломощные погружные агрегаты имеют одну ступень.

Если ступеней много, то много и колес (по одному на звено), а значит, выше итоговая производительность.

Существует еще и другая градация: по типу ротора (мокрый или сухой).

Мокрые роторы почти не нуждаются в смазке, поскольку через них и так проходит вода.

Однако это обстоятельство накладывает серьезные ограничения на размер системы и на ее совокупную мощность. Если же рассматривать насосы центробежные с сухим ротором, то развиваемая ими сила больше, однако повышается расход тока и производимый при работе шум.

Обращение и ремонт

Всякая техника по определению не может не ломаться. Устройство и принцип действия насоса таковы, что для таких агрегатов поломки довольно типичны. Если уметь и знать кое-что, с большинством неполадок можно справиться самостоятельно. А еще лучше не доводить до ситуации, когда возможно появление дефектов. Это просто: 9 из 10 насосов выходят из строя в силу всего двух причин.

Как уже говорилось, устройство водяного насоса не позволяет использовать его, когда камера свободна от жидкости. Стоит хоть на короткое время включить сухой агрегат, и дефект почти неизбежен. Кроме того, почти все центробежные насосы (центральной схемы) не могут работать нормально, если в воде присутствуют хотя бы мелкие песчинки: это сразу приводит к деформации подшипников и другим поломкам.

Если вы знаете, как работает центробежный насос, то не допустите и других ошибок. К примеру, долговременной прокачки горячей воды. Однако когда подобное случается и аппарат выходит из строя, ничего не остается, кроме замены или обращения к услугам профессиональной мастерской.

Но опять же знание того, как устроен насос центробежного типа, значительно упрощает ремонт и повышает вероятность успеха.

pikucha.ru

Устройство и принцип действия центробежных насосов

В простейшем виде центробежный насос (Рис. 3,а) состоит из колеса с лопатками 1 в форме изогнутых цилиндрических поверхностей, сидящего на валу 2 внутри улиткообразного корпуса 3, Последний имеет два патрубка — центральный 4 и тангенциаль­ный 5; первый присоединяется к всасывающему трубопроводу 6, а второй — к нагнетательному 7. Отверстия 8 в корпусе, через которые проходит вал, уплотняются при помощи сальников; в малых насосах колесо иногда сидит на консольном валу и корпус имеет лишь одно сальниковое уплотнение. Рабочее колесо образуют два диска, соединенные между собою за­гнутыми назад лопатками 1, разделяющими пространство между дисками на ряд криволинейных каналов. Правый диск 2 — сплош­ной, левый 3 — с отверстием для входа перекачиваемой жидкости внутрь колеса. Вал насоса соединяется при помощи муфты с валом электродвигателя.

а б

Рис. 3. Схемы центробежных насосов: схема установки насоса

Перед пуском корпус насоса (следовательно, также колесо) и всасывающий трубопровод, снабженный на нижнем конце об­ратным клапаном, заливают жидкостью. После включения электродвигателя жидкость в каналах между лопатками благодаря быстрому вращению рабочего колеса отбрасывается под действием центробежной силы от центра и вытекает с большой скоростью в улиткообразный корпус, а оттуда — в нагнетательный трубо­провод. При этом в центральной части насоса создается разрежение, и жидкость из расходного сосуда под действием внешнего давления на ее свободную поверхность устремляется непрерыв­ным потоком по всасывающему трубопроводу внутрь насоса. Таким образом, в отличие от поршневого насоса центробежный насос производит непрерывное всасывание и нагнетание жидкости в приемный сосуд.

Насос, изображенный на Рис. 3,а имеет односто­роннее всасывание жидкости (слева). Для увеличения производительности (пропускной способности рабочего колеса) применяют насосы с двухсторонним всасыва­нием.

Для контроля работы насоса к всасывающему патрубку при­соединяется вакуумметр, а к нагнетательному — манометр. Кроме того, на нагнетательной линии устанавливается задвижка, кото­рая служит для отключения насоса и регулирования подачи жидкости. Для защиты насоса от гидравлического удара при внезапной остановке нагнетательный трубопровод снабжается часто обратным клапаном.

Пуск центробежного насоса производится обязательно при закрытой задвижке на нагнетательном трубопроводе — во избе­жание перегрузки двигателя. Затем медленным открыванием задвижки постепенно переводят насос на подачу жидкости в нагне­тательный трубопровод. Чем длиннее последний, т. е. чем больше масса жидкости, которую нужно привести в движение, тем медлен­нее должны открывать задвижку, добиваясь при этом установле­ния нормального рабочего режима, характеризующегося отсут­ствием ударов и резкого шума в трубопроводе.

Рис. 4. Схема многоступенчатого центробежного насоса (четырехступенчатый насос с односторонним всасыванием):

1 – рабочее колесо; 2 – направляющий аппарат.

Рассмотренные насосы, где требуемый манометрический напор достигается при прохождении жидкости через одно рабочее колесо, называются одноступенчатыми. Этот напор обычно не превышает 50 м и редко бывает более 70 м. Для созда­ния более высоких напоров применяют многоступенча­тые насосы, состоящие из нескольких одинаковых колес, вра­щающихся на общем валу (Рис.4). Жидкость, последовательно пройдя через все колеса, получает напор, равный сумме напоров, создаваемых каждым колесом. Теоретически, увеличивая число колес, можно достигнуть любого напора; практически он не пре­вышает в настоящее время 20 МПа.

Центробежные насосы изготовляют из разнообразных конструк­ционных материалов: металлических (чугуны, стали, специаль­ные сплавы, цветные металлы) и неметаллических (вплоть до керамических и фарфоровых), в зависимости от химической агрессивности перекачиваемой жидкости.

studfiles.net

Что собой представляет центробежный насос – его устройство и принцип действия

Если разговор зашел о центробежных насосах, то необходимо отметить, что это самые распространенные гидравлические машины динамического действия. Их область применения настолько широка, что, наверное, сразу не вспомнить те сферы человеческой деятельности, где бы они не применялись. Поэтому стоит подробнее разобрать центробежный насос (устройство и принцип действия), а также рассмотреть его классификацию.

Помимо этого, центробежный насос – это один из самых популярных видов для проектирования и создания схем водоснабжения частных домов с гидроаккумулятором. Благодаря своей надежной конструкции и долговечности он распространен не только в загородном строительстве, но и во многих областях промышленности. К тому же такие конструкции просты в обслуживании и регулировке, которую можно производить самостоятельно. И, пожалуй, решающим фактором при выборе этих насосов является доступная цена из-за несложного процесса изготовления агрегата.

Центробежный насос

Как устроен

Основной деталью устройства центробежного насоса является рабочее колесо. Это совершенно уникальная конструкция, с помощью которой внутри рабочей полости создается давление, перекачивающее воду или любую другую жидкость. Это давление и есть напор, который является одной из основных характеристик агрегата.

Рабочее колесо центробежного насоса состоит из диска, на который прикреплены лопатки сложной формы. На фото ниже это хорошо видно. Так вот жидкость, попадая в межлопаточное пространство, подается под большим давлением в отвод, который собой представляет канал особой формы. Так вот именно данная форма и помогает сохранить энергию потока, которая внутри отвода переходит из кинетической в потенциальную. При этом энергетический переход происходит с минимальными гидравлическими потерями.

Рабочее колесо

В настоящее время центробежные насосы (точнее конструкция рабочего колеса) делятся на открытого и закрытого типа. Первые – это диск с лопатками, второй – это то же самое, только добавлен еще один внешний диск, который и с другой стороны закрывает лопатки. Первая модификация используется для перекачивания вязких материалов. Но у второго выше КПД.

Рабочее колесо насаживается на вал, он же ротор устройства, и держится на нем при помощи металлической шпонки, которая передает вращательное движение от вала к колесу. Сам же ротор может держаться в корпусе центробежного насоса по-разному. Здесь в основном две модификации, которые отмечаются в классификации.

  1. Это когда вал электродвигателя выполняет функции ротора. То есть, на вал электродвигателя насаживается рабочее колесо.
  2. Это когда ротор является отдельной единицей. Поэтому, чтобы он имел опоры для вращения, его устанавливают в два подшипника, которые в свою очередь являются неотъемлемой частью насосной установки. При этом ротор и вал электродвигателя соединяются между собой для передачи вращательного движения. Соединения могут быть разными: муфта, ременная через шкивы, через несколько муфт и редуктор.

Рабочее колесо на вале электродвигателя

Что касается корпуса прибора, то в основном изготавливают его из чугуна методом литья. Это удешевляет сам агрегат, к тому же чугун является нейтральным материалом ко многим средам, даже агрессивным. Есть стальные насосы, корпус которых изготавливается методом штамповки под очень большим давлением. Есть цельнолитые конструкции, есть сборные, состоящие из нескольких частей, они собирается между собой болтовыми соединениями.

Внимание! Последний вариант является более практичным, потому что его легко разобрать, провести ремонт и собрать. Но самое главное требование – это гладкая внутренняя поверхность, которая не будет препятствовать движению жидкости. Это подчас и определяет КПД центробежного насоса.

Необходимо отметить, что существуют конструкции, в которых на одном роторе устанавливается сразу несколько рабочих колес. Такие агрегаты называются многоступенчатыми. С их помощью можно развить большую мощность, то есть, перекачать большой объем жидкости, а соответственно и увеличить напор прибора. Обычно ротор в таких установках опирается на подшипники, которые смазываются перекачиваемой жидкостью принудительно. То есть, между отсеками, где расположено рабочее колесо и подшипники, находятся каналы, по которым и перемещается жидкость.

Это и есть основные детали центробежных насосов. Чисто конструктивно сам агрегат может быть разным. Это может быть вертикальная или горизонтальная установка, с выходным патрубком, расположенным под 90° или 45°. Как уже говорилось выше, это могут быть насосы с колесом на вале электродвигателя, или на отдельном роторе.

Основные детали

Принцип действия

Итак, как работает центробежный насос. Всасывающий трубопровод располагается по оси насосной установки, то есть, перекачиваемая жидкость попадает на центр рабочего колеса. При его вращении образуется центробежная сила, которая толкает жидкость от центра на периферию. Центробежная сила появляется за счет формы лопаток.

Получается так, что у центра колеса образуется разряжение, а на периферии, наоборот, давление. Именно под его действием жидкость попадает в напорный патрубок. А так как в центре образовалось разряжение, то из напорного патрубка воду начинает затягивать в установку. Это и есть принцип действия центробежного насоса, который основывается непрерывной подаче жидкости.

Принцип действия

Самовсасывающие насосы

Одной из категорий центробежных насосов являются самовсасывающие. То есть, эти насосные установки могут из глубины всасывать жидкости вместе с воздухом между ними. Чисто теоретически высота всасывания центробежных насосов составляет 10,33 м. По техническим причинам этот показатель не превышает 8 м. Он определяет не только высоту всасывания, но и показывает, что внутри вертикальных труб есть определенные потери, которые насос преодолевает.

Внимание! Устанавливая центробежный прибор на вертикальный трубопровод, необходимо учитывать соотношение диаметра трубы и входного патрубка агрегата. Они должны быть или одинаковые, или диаметр трубы должен быть больше патрубка.

При этом очень важно правильно провести монтаж и трубы, и насоса. На фото ниже показано, как это надо делать правильно, даже с учетом обратного клапана или заслонки.

Правила установки

Классификация

Существует несколько позиций, по которым разделяются насосные установки.

  • Одно- или многоступенчатые.
  • Одно- или многоканальные. Это когда жидкость проходит по каналам в конструкции установки.
  • Жидкая среда может попадать внутрь насоса или через один патрубок, или через два.
  • Отводиться же она может или кольцевым способом, или спиральным.
  • Рабочее колесо открытое или закрытое.
  • Ротор мокрый или сухой.

Заключение по теме

Центробежные насосы не зря повсеместно используют в разных областях деятельности людей. Свое место они нашли и в быту. К примеру, их используют для подачи воды из скважин или колодцев, устанавливают в системы отопления в качестве циркуляционных установок, их используют для откачки нечистот из колодцев и септиков. То есть, все мы постоянно сталкиваемся с ними, а значит, знаем об их существовании. Правда, не знаем как они работают, и из каких частей состоят. Ведь основное наше соприкосновение – это нажать кнопку, чтобы он заработал.

otepleivode.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
