Чем варят нержавеющую сталь – чем и как лучше варить нержавейку в домашних условиях

alexxlab | 07.06.2019 | 0 | Вопросы и ответы

Содержание

Чем варят нержавеющую сталь: разные методы

Перед тем как начать процедуру сварки нержавейки, необходимо изучить все возможные особенности такой сварки. Варить нержавейку — не самое простое занятие, сложность которого зависит от множества нюансов.

Схема сварочного полуавтомата.

Один из важнейших — это хорошая свариваемость, иными словами, первостепенная возможность металла создавать сварное соединение.

Первостепенные особенности, которые в обязательном порядке могут повлиять на качество сварки:

Сварка нержавейки полуавтоматом.

  1. Линейное расширение и литейная усадка. Если усадка высокая, то шанс возможной деформации металла во время работы со сварочными электродами и после увеличивается. А если детали, которые нужно сварить, достаточно широкие и между ними нет зазора, то увеличивается возможность возникновения больших трещин.
  2. Теплопроводность — в нержавейке она снижена практически в два раза, по сравнению с другими металлами, поэтому при ее сваривании необходимо уменьшать силу тока на 15-20%.
  3. Электрическое сопротивление достаточно высокое, поэтому сварка обычными электродами невозможна из-за их чрезмерного нагрева. Поэтому изготавливают особые электроды на основе хромоникелевых стержней, длиной не более 3,5 см для сварки нержавейки.
  4. Межкристаллитная коррозия — нержавейке присуща возможность терять антикоррозийные свойства, если термический режим сварки будет неправильным или же будет подобран не тот аппарат. Суть данного процесса заключается в том, что при достижении температуры более чем 500 градусов Цельсия на металле по краю возникает карбид хрома и железа, что ведет к коррозии металла. Однако существуют методы борьбы с этим, например, быстрое охлаждение разнообразными способами.

Особенности сварки нержавеющей стали

Двойной пульс для совершенной сварки алюминия и нержавейки.

Для того чтобы правильно и качественно сварить нержавеющую сталь, необходимо также учесть тот факт, что некоторые ее физические свойства отличаются от обычной стали:

  • удельное электрическое сопротивление — в 6 раз выше;
  • точка плавления — ниже на 100 градусов Цельсия;
  • теплопроводность — меньше на 2/3;
  • тепловое расширение — вполовину выше.

Существуют совершенно разнообразные методы сваривания стали своими руками. К примеру, дуговую сварку с использованием особых вольфрамовых электродов, проводящуюся в инертной среде, используют, если толщина металла превышает 1,5 мм. Если нужно сварить тонкую сталь или трубы, то лучше всего прибегнуть к свариванию с помощью плавящихся электродов в среде инертного газа.

Дуговая импульсивная сварка должна быть применима сугубо для листов стали, толщина которых составляет 0,8 мм. Короткой дугой с использованием плавящихся электродов варить стоит сталь толщиной от 0,8 до 3,0 мм, а струйным переносом металла — сталь с толщиной листов свыше 3,0 мм.

Если же рассматривать плазменную сварку, то можно сделать вывод, что она подойдет для очень широкого разброса толщины, поэтому и применяется гораздо чаще. Сварка дуговая под флюсом используется для толщины металла, превышающей 10 мм. Но самые популярные методы сварки — это сварка с помощью покрытых электродов, вольфрамовых электродов в аргоновой среде и полуавтоматическая аргоновая сварка нержавеющей проволокой.

Вернуться к оглавлению

Сварка покрытыми электродами

Режимы сварочных работ в среде инертных газов.

Если вам не принципиально, какими электродами проводить сварку и у вас нет каких-либо особенных требований к сварочному соединению, то самым приемлемым способом будет сварка покрытыми электродами (к ним относятся электроды ОЗЛ-8, НИАТ-1, ЦЛ-11). Из всех электродов лучше всего выбирать те, которые обеспечат после сварки стойкость к коррозии, жаростойкость и хорошие механические свойства.

Сварка должна производиться при постоянном токе с обязательной обратной полярностью. Необходимо следить за тем, чтобы шов был проплавлен по минимуму, поскольку при сварке нержавейки используемые электроды обладают небольшим диаметром и им необходим минимум тепловой энергии. Сила тока в процессе сваривания нержавеющей стали должна быть строго отрегулирована на 15-20% ниже, чем при сварке обычного металла. При большом токе в связи с невысокой теплопроводностью и при высоком сопротивлении электродов с покрытием может случиться значительный перегрев и даже отслоение кусочков. Именно из-за этого у таких электродов высокая скорость плавления, поэтому если вы впервые ими пользуетесь, то поначалу это может быть непривычно.

Для сохранения коррозионных характеристик сварочного шва нужно устроить ускоренное охлаждение при сварке. Для этого можно использовать медные прокладки или определенное воздушное обдувание. Если сталь хромоникелевая, можно охлаждать ее водой.

Вернуться к оглавлению

Сварка нержавейки с помощью вольфрамовых электродов

Вольфрамовые электроды.

Сварка вольфрамовыми электродами в инертной среде подходит, когда металл, который нужно сварить, весьма тонкий или же если требования к качеству сварного соединения очень высоки. Например, если нужно варить трубы, которые в дальнейшем будут использоваться для транспортировки газов или жидкости под высоким давлением, такой способ сварки подойдет идеально. Процедура проводится в аргонной среде, ток может быть как постоянным, так и переменным, но прямой полярности. В роли присадочного вещества рекомендуется брать проволоку с более высоким уровнем легирования, чем у металла. При работе следует избегать колебательных движений с электродами во избежание нарушения защиты зоны варки, что может привести к окислению шва и увеличить стоимость самого процесса.

С обратной стороны от воздуха шов должен быть защищен поддувом аргона, но все-таки нержавеющая сталь не очень критична к подобной защите, но устранить даже малейшую возможность попадания частиц вольфрама в сварочную ванну нужно в любом случае. В этом случае поможет бесконтактное поджигание сварочной дуги, также можно пользоваться угольной или графитовой пластиной в тех же целях.

После того как работа будет закончена, чтобы не расходовать чрезмерно вольфрамовый электрод, газ следует выключать не сразу, а через некоторое время (обычно секунд 10-15). Это помогает для избежания сильного окисления нагретых электродов, что увеличивает срок их использования.

Вернуться к оглавлению

Профилактика дефектов

Сварка нержавейки своими руками.

Всегда при сварке нержавеющей стали необходимо учитывать все ее особенности — в противном случае после работы могут возникнуть различные нежелательные дефекты швов, например, формирование «ножевой» коррозии. От воздействия высокой температуры могут появиться горячие трещины, в основном из-за хрупкости швов.

Для того чтобы избежать подобных казусов, лучше всего применять присадочные материалы, которые помогут в создании крепких швов. Однако такие материалы не должны содержать феррит более чем 2%. Кроме того, в укреплении швов также поможет дуговая сварка, при которой длина дуги будет малой. Следует помнить, что кратеры на основной металл выводиться не должны.

Если вы пользуетесь автоматической сваркой, то должны помнить, что с ее помощью обычно варят на меньших скоростях. Но для того чтобы уменьшить риск появления деформаций, лучше всего сделать меньше подходов, потому что сварка на максимальной скорости способствует лучшей стойкости к коррозии.

Таким образом, прежде чем выбрать, какими электродами варить нержавейку, стоит ознакомиться со всеми ее особенностями и характеристиками, точно знать, какие требования будут предъявлены к сварочному шву и для каких целей будет использоваться изделие.


moiinstrumenty.ru

Чем варить нержавейку? Технология сварки, оборудование

Чем варить нержавейку – вопрос довольно актуальный для современной промышленности. Стоит отметить, что данный тип стали - довольно прочный материал, поэтому его обработка имеет определенные нюансы. Выбор метода сварки зависит и от толщины заготовок, и от химического состава.

Нержавеющая сталь. Основные характеристики

Нержавеющая сталь – это сплав углерода и железа, легированный хромом. Большое содержание последнего элемента обеспечивает высокую стойкость материала в коррозийной среде. Оксиды хрома образовывают специальную защитную пленку, благодаря которой основной металл сохраняет свою стойкость. Дополнительно сталь легируют никелем, кобальтом, титаном. Главными преимуществами нержавейки является высока стойкость при контакте с агрессивной средой, высокая прочность, соответственно, и длительный период эксплуатации. К тому же сталь имеет хороший эстетический вид.

Особенности сварки стали, стойкой к коррозии

Данный материал имеет большое линейное расширение. Как следствие, при термическом воздействии заготовки могут деформироваться, изменять свои размеры. Чтобы избежать такой ситуации, необходимо четко придерживаться оптимального зазора между деталями, что соединяются. Действие высокой температуры может привести к тому, что легированная сталь несколько теряет свои свойства, стойкость к коррозии уменьшается. В этом случае сварной шов должен своевременно охлаждаться. Низкая теплопроводность стали требует снижения силы тока примерно на 25%. Стоит также правильно подбирать сварочные электроды, так как при большой длине возможен их перегрев. Еще одна сложность – появление тугоплавких карбидов на поверхности, межкристаллитная коррозия.

Способы варки нержавеющей стали

Существует немало методов сварки коррозионностойкой стали. При небольшой толщине метала (1,5 мм) целесообразно использовать дуговую сварку (в среде инертного газа). Чем варить нержавейку толщиной менее 0,8 мм? В данном случае используют импульсный дуговой способ. Тонкие металлы также соединяют дугой со струйным переносом материала. Все чаще используется плазменный метод сварки. Применять его можно для широкого диапазона толщины заготовок. Сечения более 10 мм варят под шаром флюса. Еще используют сварку токами высокой частоты, лазерный метод.

Аргонная сварка материала

Данный процесс происходит в защитной среде газа – аргона. Он защищает материал от воздействия кислорода. В специальном приспособлении образовывается дуга между деталью и электродом из вольфрама. В процессе нагрева кромки плавятся, возникает защищенная сварочная ванна. В дугу также постоянно подается специальная проволока для сварки нержавейки. Производится сам процесс соединения под углом 90°. Для наиболее качественной работы стоит исключить любые колебательные движения электрода. В результате получается шов, свободный от шлаков. Такое соединение отличается высоким качеством, прочностью, удовлетворяет все эстетические запросы. Сварка нержавейки газом используется во многих отраслях: химической, пищевой промышленности, автомобилестроении, авиации, теплоэнергетике. Среди недостатков можно выделить лишь большие затраты времени на сам процесс. Также технология требует специальных навыков и опыта у работников.

Оборудование для аргонодуговой сварки

Прежде всего, для данного типа соединения металлов необходим инвертор. Его модификаций и моделей довольно много: "Сварог", KEMPPI Master, BRIMA и др. Основными преимуществами аппарата является простота эксплуатации, небольшие размеры и вес, стабильная дуга. Инверторы можно применять для сварки практически любых металлов, при этом соединения будут высокого качества. Как варить нержавейку инвертором и что нужно учитывать? Прежде всего, необходимо правильно подобрать рабочий диапазон температуры. Некоторые модели не работают на открытом пространстве в холодное время. Также стоит учитывать мощность аппарата. Для бытового использования подойдет инвертор с током до 160 А (например, "Сварог TIG 200 P", PRO TIG 200 P) Детали перед соединением очищают, обезжиривают. Для сварки потребуется и газовый баллон с аргоном. Хотя на практике допускается использование разбавленного газа. К газовому шлангу крепится горелка, в держатель которой вставляется вольфрамовый электрод. На ручке горелки имеются кнопки для подачи тока и газа. Необходима также и сварочная проволока из того же материала, что и соединяемые детали.

Как происходит сварка полуавтоматом

Чем варить нержавейку при ремонте автомобиля, в быту? В этом случае часто используют метод сварки полуавтоматом. Происходить он может как в защитной среде, так и без использования газа. Применяют полуавтоматы и на крупных автомобильных предприятиях, что говорит о высоком качестве сварного соединения. Электродом и присадочным материалом в данном случае выступает специальная проволока. Работать с оборудованием можно несколькими способами: короткой дугой, струйный перенос, импульсная сварка нержавейки. Технология предусматривает работу и без защитного газа, однако в этом случае следует выбирать специальные порошковые электроды. Данный способ подходит и для работы на воздухе. Нет необходимости покупать (а, соответственно, тратить дополнительные средства) газовый баллон. Это имеет свой недостаток – со временем сварное соединение может покрыться ржавчиной. Поэтому специалисты рекомендуют все же использовать специальные электроды по нержавейке и проводить сварку с использованием аргона. На сегодняшний день существует много разновидностей полуавтоматов как отечественного ("ФЕБ", "Сварог"), так и зарубежного производства (BRIMA, EWM, TRITON и др.). Выбор аппарата зависит от поставленных задач, объемов сварки и характеристик соединяемых материалов.

Использование электродной сварки

Чем варить нержавейку, если особых требований к качеству шва не предоставляется? Как правило, в бытовых условиях, при соединении всевозможных труб, в мелкосерийном производстве, а также для получения короткого шва применяется сварка электродом. Суть этого процесса заключается в образовании соединения из материала заготовки и металла электрода.

К достоинствам методики можно отнести простоту исполнения, возможность соединять разные металлы (как тонкие, так и довольно большие сечения). Нет необходимости использовать газ, что удешевляет процесс. Также сварка электродами дает возможность подойти к труднодоступным участкам детали. Существуют и определенные минусы такой технологии. Во-первых, сварной шов требует очистки от образовавшихся шлаков. Во-вторых, скорость сварки небольшая.

Как выбрать электроды для сварки

Электроды по нержавейке широко используются для соединения стойких к коррозии сплавов, которые работают при высоких температурах. Как правило, стержни изготавливаются на основе никеля, хрома. При ручной дуговой сварке можно использовать два типа электродов. Первые – работают в условиях постоянного тока. Основное покрытие чаще всего состоит из магния, карбонатов кальция. Сварочные электроды с рутиловым покрытием могут работать при переменном токе. При сварке с использованием аргона применяют различные вольфрамовые стержни. Благодаря высокой рабочей температуре они не плавятся. Существует немало их разновидностей. Зеленые электроды (WP) состоят из чистого вольфрама. Они обеспечивают достаточно высокую стойкость дуги. Белые – WZ-8 – легированы оксидом циркония. Оксид тория добавляют в красные электроды. Это наиболее распространенная группа, стержни обладают высокой стойкостью. Также в вольфрамовые электроды может входить лантан, церий.

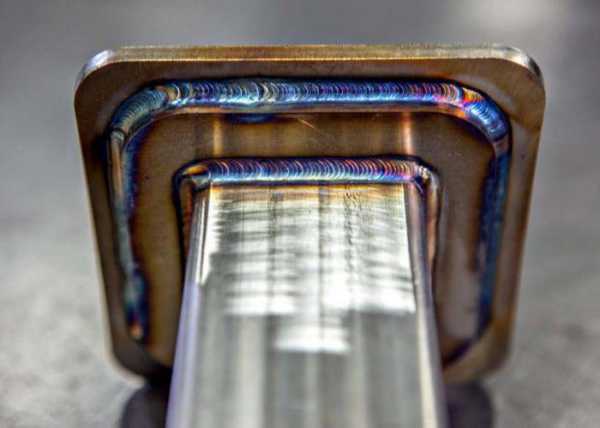

Обработка сварных соединений

После окончания процесса соединения деталей необходимо очистить шов. Это следует сделать для того, чтобы улучшить внешний вид, продлить срок службы. В противном случае в этой области может возникнуть коррозия. Прежде всего, проводится механическая очистка сварного шва. Более эстетично место соединения смотрится после пескоструйной обработки. Следующий этап включает шлифовку поверхности. При этом не рекомендуется использовать абразивы на основе корунда, так как он может спровоцировать появление коррозии. Стоит отметить, что все эти манипуляции направлены на улучшение внешнего вида детали. Защитить сварной шов от разрушений поможет травление, пассивация. Травление – это обработка поверхности специальными химическими средствами, которые разрушают возникшую окалину. При пассивации на место соединения наносится особое вещество. Под его воздействием появляется защитная пленка (из оксида хрома).

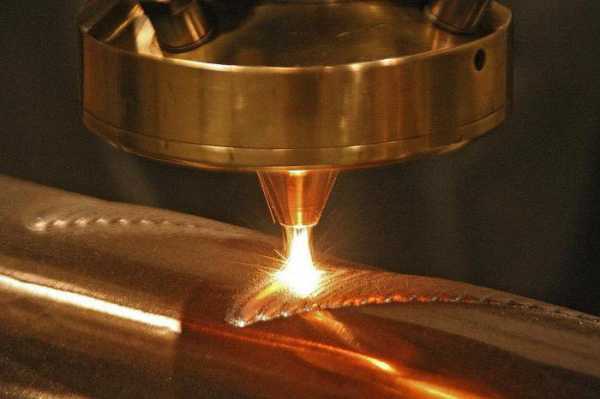

Лазерный метод сварки сплавов

Один из наиболее современных и технологичных методов соединения – лазерная сварка нержавейки.

Суть этого метода заключается в использовании лазерного луча в качестве источника нагрева. Отличается такая сварка высокой скоростью, большой концентрацией энергии в месте соединения. Тепловое воздействие на зону, которая находится в непосредственной близости ко шву, незначительное. Поэтому риск образования горячих или холодных трещин минимальный. Шов, полученный в результате, отличается своей прочностью, пористость отсутствует. Также есть возможность доставить в место соединения легирующих элементов, защитного газа. Так как сварочные электроды отсутствуют, то в шов не попадают инородные соединения. Лазерная сварка может применяться даже для ювелирных изделий, так как все швы тонкие, аккуратные и прочные. Единственный недостаток – оборудование является достаточно дорогостоящим, поэтому массовое применение таких установок пока невозможно.

fb.ru

основные отличия и преимущества нержавеющей стали

На сегодняшний день самым эффективным и действенным способом, чтобы соединить два металлических изделия, является сварка. Принцип действия этого устройства очень прост: оно испускает пламя, которое своей высокой температурой плавит металл и доводит его того состояния, когда начинают проявляться межатомные связи. Для того чтобы оставить предметы в первозданном виде и не портить их форму, применяют электроды, они помогают расплавить изделие и соединить их между собой. Для разного типа сварки и при различных материалах применяются различные методы сварки. Но какие типы и режимы сварки необходимо применять, чтобы знать, чем сварить нержавейку? Для этого нужно знать, чем она отличается от других типов и что собой представляет.

Схема процесса сварки нержавейки полуавтоматом.

Основные отличия и преимущества нержавеющей стали

Варить нержавейку становится все популярнее благодаря ее великолепным качественным показателям. Данные характеристики позволяют сделать сварку намного быстрее и удобнее, в отличие от других металлических изделий. Например, этот тип металла очень хорош для изготовления баков для домашнего водоснабжения, которые будут хранить необходимый запас воды дома. Очень многие люди на данный момент используют пластмассу для этой цели, но, как известно, ее химическое воздействие может отразиться на качестве воды и на здоровье человека.

Несмотря на то что пластмасса немного дешевле бака из нержавейки, большое количество людей отдает свое предпочтение второму. Так как многие люди хотят иметь крепкое здоровье, по-настоящему надежные вещи, нержавеющая сталь остается актуальной и по сей день. Из названия понятно, что данный тип металла своим особым составом защищен от действия коррозии. Чтобы бак, наполненный водой, заржавел, ему понадобится не одна сотня лет, что и становится заманчивым для использования.

Состав и механические свойства разных марок нержавеющей стали.

Когда металл не имеет ржавчины, значительно облегчается выполнение сварки, так как не придется производить очистку объекта перед тем, как начать варить. Но все же необходимо сделать очистительные работы от других видов грязи и напыления. Стоит отметить, что обычная углеродистая сталь подвергается процессу сварки намного легче, чем нержавеющая. Это обусловлено специальным составом стали, который отличается от обычного такими характеристиками:

  • не обладает большим удельным сопротивлением;
  • в процессе сварки происходит очень сильное тепловое расширение;
  • данный металл отличается низкой точкой плавления;
  • состав придает большую теплопроводность.

Вернуться к оглавлению

Применение электродов, чтобы сварить нержавейку

Если говорить об отечественных реалиях, то лучше всего использовать электроды ОЗЛ-6 и ОЗЛ-8, которые лучше подойдут для сварки нержавеющей стали, чем аргон. К тому же их доступность является большим плюсом, так как они всегда есть в наличии в магазинах, продающих сварочное оборудование и электроды к ним. Можно использовать такие электроды, как МР-3 и ОК 46.00. Конечно, другие электроды тоже способны выполнить эту задачу, но данные типы смогут сделать сварку максимально качественно и облегчат вашу работу.

Схема электрода для сварки.

Вы получите шов с отличными показателями. Но помимо всех положительных характеристик перед использованием этих электродов вы должны ознакомиться с основными правилами безопасности. После того как сварка была произведена и шов начинает остывать, все лишние материалы, выделенные в процессе, начинают отскакивать за счет большого нагрева.

Данный фактор может сильно пригодиться, так как вам не придется очищать шов от такого рода материалов. Все, что от вас потребуется, это отойти от материала и дать всем шлакам отскочить. Но стоит соблюдать осторожность, так как раскаленные шлаки при попадании на части тела человека могут вызвать серьезные ожоги. Ни в коем случае нельзя допускать попадание таких частиц на особо уязвимые органы, например, глаза. Но если вы будете соблюдать все меры предосторожности при работе с таким материалом, как нержавеющая сталь, то получите качественную работу, затратив минимум сил и времени. Лучше всего использовать сварку при токе обратной полярности и выполнять работу в нижнем положении шва.

Вернуться к оглавлению

Методы и способы сварки нержавеющей стали

В том случае, когда вам необходимо сделать сварку в 1,5 мм, следует применить ручную дуговую сварку, нужно будет использовать вольфрамовый электрод в инертном газе. Этот метод сварки очень хорошо подойдет для соединения труб и более тонких листов, выполненных из нержавеющей стали. Когда толщина металла составляет 0,8 мм и более, лучше всего подойдет импульсная дуговая сварка, в которой будет использоваться плавящийся в инертном газе электрод.

Схема ручной дуговой сварки.

Вы можете попробовать дуговую сварку, используя струйный перенос металла. Появилась новейшая плазменная сварка. Этот тип позволяет сварить листы нержавеющей стали, которые имеют большую толщину. Если листы нержавейки имеют большую толщину, подойдет дуговая сварка под флюсом или точечная и роликовая сварка. Это позволит достичь высокого качества скрепления и не слишком деформировать материал.

Предпочтение нижнего положения шва обусловлено тем, что в процессе охлаждения данный шов может нанести урон вашему здоровью. В том случае, когда все-таки предстоит делать сварку над головой, лучше всего обезопасить себя и использовать некоторые меры предосторожности:

  • на вас должна быть надета маска для сварки;
  • обязательно наличие качественного держателя для электрода, который обезопасит руки от ожогов;
  • следует надеть специальный сварочный костюм, который сможет защитить от непредвиденных обстоятельств.

Необходимо помнить, что даже при полной экипировке лучше всего отходить от остывающего шва при работе с нержавеющей сталью.

Вернуться к оглавлению

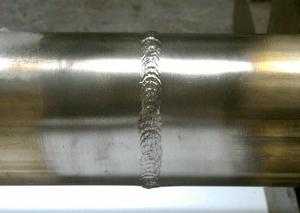

Обработка швов после процесса сварки нержавеющей стали

Схема ручной дуговой сварки.

После того как была произведена сварка, в месте, где был расплавлен материал, появятся пористые швы. Данный оксидный слой содержит в своем составе хром. Если своевременно не удалить эти швы, в последующем именно эти швы будут наиболее подвержены действию коррозии.

Для того чтобы обработать швы и удалить их, применяется огромное количество методов:

  1. Удаление швов с помощью шлифованного круга и ленты.
  2. Можно применять для этих целей щетку из нержавеющей стали.
  3. Применяется дробеструйная очистка.

Но в случае с нержавеющей сталью лучше всего подойдет такой метод, как травление. Этот способ позволит безо всякого труда и в кратчайшие сроки удалить ненужный оксидный слой на металле. Способ заключается в разъедании слоя кислотной добавкой. Произвести нанесение раствора можно двумя способами:

  1. Нанести его на оксидный слой.
  2. Окунуть металлическое изделие в специальную ванну, наполненную раствором из кислоты и воды.

Более популярным является второй вариант, когда нержавеющую сталь опускают в ванну на некоторое время для разъедания оксидного раствора.

Время, за которое данный раствор сможет полностью растворить слой, будет зависеть от того, какая концентрация кислоты содержится в нем, и от того, какого типа нержавейка использовалась при изготовлении предмета.


moiinstrumenty.ru

методы, их отличия и описание, как сварить электродом

Сварка изделий из нержавейки является довольно сложной в технологическом плане операцией, которую невозможно качественно выполнить без учёта физических свойств и химического состава материала. Подобный подход к выполнению работы является единственно правильным и позволит создать максимально надежное и качественное соединение.

Особенности сварки деталей из нержавейки

Основные трудности, возникающие при сварке нержавейки, связаны с тем, что этот материал относится к группе высоколегированных сплавов, а потому содержит в своем составе множество разных элементов, определяющих его основные свойства. Так, в ее составе присутствует такое соединение, как хром. Его доля в сплаве может достигать 12−30%. Хром, как и другие элементы, содержащиеся в составе нержавейки — молибден, марганец, титан и никель, обеспечивает этого металлу антикоррозионные свойства. Но при этом от него нержавейка получает и ряд особенностей, которые влияют на ее свариваемость.

Поэтому при сварке нержавейки необходимо учитывать ряд характеристик этого материала.

  • Высокий коэффициент линейного расширения. Из-за этой особенности во время сваривания деталей из нержавейки они неизбежно подвергаются значительной деформации. Иногда вызванное этим свойством деформация может вызвать появление крупных трещин, если подготовленные для соединения детали имеют большую толщину и между ними отсутствует зазор.
  • Низкая теплопроводность. В отличие от низкоуглеродистых сплавов нержавейка имеет в полтора — два раза ниже показатель теплопроводности. Из-за этой особенности при сварке детали проплавляются даже при токах меньшей величины, чем при соединении деталей из низкоуглеродистой стали.
  • Межкристаллитная коррозия. В условиях, когда нержавейка во время сварки подвергается сильному нагреву (до температуры +500 градусов Цельсия и выше), приходится наблюдать такое явление, как межкристаллитная коррозия. Она возникает из-за того, что по краям зерен структуры металла образуются прослойки, состоящие из карбида хрома и железа.

Но предотвратить это явление можно, если с особой тщательностью подходить к выбору режима сварки, а также в принудительном порядке остужать соединяемые элементы, с чем легко может справиться обычная вода. Но важно помнить, что такой метод охлаждения можно применять только в отношении изделий из хромоникелевых сталей, обладающих аустенитной внутренней структурой.

  • Перегрев электродов с хромоникелевыми стержнями. Учитывая, что свариваемые материалы имеют низкие показатели теплопроводности и повышенное электрическое сопротивление, во время их соединения электроды, стержни которых состоят из хромоникелевого соединения, часто нагреваются до критических температур. Предотвратить подобное явление можно только при условии применения для сварки электродов, имеющих длину не более 35 см.

Популярные методы сварки

В случае необходимости соединения изделий из нержавеющей стали с повышенным содержанием хрома их сваривание может быть выполнено несколькими способами. К настоящему моменту наибольшее распространение получили следующие виды сварки:

  • Аргонодуговая. При этом виде сварки применяют вольфрамовые электроды и режимы AC/DC TIG.
  • Сварка, проводимая покрытыми электродами в режиме MMA.
  • Полуавтоматическая электродуговая сварка. Проводится в аргоновой среде с использованием режима MIG, а также проволоки из нержавейки.
  • Холодная сварка, которую выполняют под высоким давлением.
  • Шовный метод сваривания и контактная точечная сварка.

Перед началом работ по свариванию нержавейки необходимо в обязательном порядке обезжирить их поверхности, для чего может применяться авиационный бензин или ацетон. Это делают с целью уменьшения пористости создаваемого шва, а также для обеспечения повышенной устойчивости сварочной дуги. Только когда эта операция будет выполнена, можно приступать непосредственно к свариванию заготовок выбранным способом.

Для сваривания элементов из нержавейки можно использовать несколько способов, среди которых имеются как получившие наибольшее распространение, так и применяемые в редких случаях. Конечный выбор наиболее подходящего метода должен осуществляться с учетом конкретных условий и требований, которым должно отвечать выполняемое соединение.

Покрытыми электродами

Чаще всего сварку заготовок из нержавеющей стали выполняют методом ММА, предусматривающим использование покрытых электродов. Главными его достоинствами является простота и универсальность, что позволяет использовать его даже в бытовых условиях, хотя он и не в состоянии обеспечить шов высокого качества.

Несмотря на то что этот тип сварки нержавейки электродами ММА подходит для использования в домашних условиях, чтобы им воспользоваться, придется приобрести специальный сварочный аппарат — инвертор.

Для надежного соединения изделий из нержавейки с помощью инвертора важно правильно выбрать электроды. На сегодняшний день всё разнообразие электродов, используемых для соединения нержавейки, можно представить в виде двух групп:

  • С рутиловым покрытием на основе двуокиси титана. При использовании таких электродов минимизируется количество образующихся во время работы брызг металла, а также обеспечивается стабильность дуги, но их применение возможно только при постоянном токе и обратной полярности.
  • С покрытием на основе карбоната магния и кальция. При работе этими электродами сварка выполняется при постоянном токе и обратной полярности.

Ручная и полуавтоматическая в среде аргона

При сварке изделий из нержавеющей стали ручным способом в аргоновой среде обычно используют электроды из вольфрама. Подобный способ соединения деталей подходит для использования и в домашних условиях, обеспечивая качественное и надежное соединение изделий, имеющих небольшую толщину. Чаще всего этот тип электродов применяют при выполнении работ по прокладке коммуникаций из труб, предназначенных для доставки в условиях высокого давления газов или различных жидкостей.

Эта технология имеет ряд особенностей, о которых также не помешает узнать перед использованием:

  • Во время сварочных работ важно, чтобы вольфрам, из которого выполнены электроды, не попал в расплавленный металл в зоне сварки. Решается эта задача путем поджигания дуги бесконтактным способом. В том случае, если это невозможно сделать на детали, дугу можно зажечь на отдельной угольной плите, а затем осторожно ее переместить на соединяемые заготовки.
  • Этот метод сваривания изделий из нержавейки может использоваться как при постоянном, так и переменном токе.
  • При выборе оптимального режима сварки в расчет берется толщина соединяемых деталей. Говоря о режимах, речь идет о количестве расходуемого защитного газа, показателях тока, выбранной для сваривания присадке, диаметре проволоки, сечении вольфрамового электрода.
  • Используемая для сваривания присадочная проволока должна иметь более высокий уровень легирования, нежели соединяемые заготовки.
  • Во время сварочных работ электроды для нержавеющих сталей должны сохранять устойчивое положение. При несоблюдении этого требования возможно нарушение сварочной зоны и окисление металла в ее области.

Одним из плюсов использования этого метода сварки является то, что он позволяет значительно экономить вольфрамовые электроды. Для этого после завершения сварочных работ нужно примерно на 15 секунд не отключать подачу аргона. Такой прием позволяет защитить раскаленный вольфрамовый электрод от активного окисления.

Электродами полуавтоматическим способом

Этот метод сваривания изделий из нержавейки в аргоновой среде практически не отличается от классического ручного. Разница между ними состоит лишь в том, что проволока в сварочную зону поступает посредством специального оборудования. Механизация этого процесса позволяет повысить его точность и скорость.

если есть полуавтоматическое оборудование, специалист может воспользоваться следующими способами сваривания изделий из нержавейки:

  • Метод струйного переноса. Главным его достоинством является то, что с его помощью можно создавать надежные соединения при работе с деталями значительной толщины.
  • Сварка короткой дугой. Предназначена преимущественно для соединения заготовок небольшой толщины.
  • Импульсная сварка. Универсальный метод соединения деталей, который гарантирует получение качественных и надежных соединений и максимальную экономию на расходных материалах.

Какими электродами варить нержавейку

Чтобы разобраться, какой тип электродов лучше всего подойдёт для сваривания нержавейки, необходимо обратиться к ГОСТу 10052−75, из которого можно узнать об особенностях существующих типов расходных материалов и рекомендациях по их выбору для работы с металлом определенного химического состава. Определиться с наиболее подходящим типом электродов для сваривания нержавейки, соответствующим требованиям данного ГОСТа, можно, если знать марку металла, элементы из которого необходимо соединить.

Другие способы сварки нержавеющей стали

В ряде ситуаций специалистам приходится рассматривать альтернативные методы сварки изделий из нержавейки, которые позволяют создавать надежные соединения только в особых условиях. К ним можно отнести следующие методы, предусматривающие использование специального сварочного оборудования.

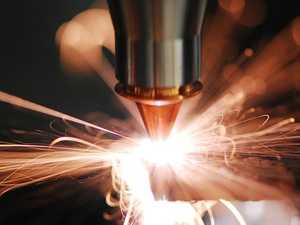

Лазерным лучом

Из достоинств, которыми обладает этот метод соединения деталей из нержавейки, следует отметить сохранение изначальных показателей прочности металла в сварочной зоне по причине повышенного температурного воздействия, минимальное время, необходимое для остывания, отсутствие трещин после сварки, а также формирование минимального размера зерен в его структуре. Сам рассматриваемый метод, как и оборудование, которое позволяет его реализовать, активно используется в самых разных отраслях промышленности, в том числе при прокладке коммуникаций, в автомобилестроении и др.

Холодная под большим давлением

При этом способе соединения деталей из нержавейки материал не подвергают плавлению. Соединение заготовок обеспечивается за счет особого взаимодействия их кристаллических решеток. В зависимости от того, какое соединение необходимо получить и с деталями какой формы предстоит работать, давление может оказываться на одну или сразу на обе детали.

Контактная сварка изделий из нержавейки

При этом способе соединения изделий из нержавейки может применяться точечная или роликовая технология. Он позволяет соединять тонкие листы из нержавеющей стали, имеющие толщину до 2 мм. Примечательно, что при сваривании деталей этим способом применяют то же оборудование, что и при сваривании других металлов.

Нержавеющая сталь является одним из наиболее популярных материалов, из которого изготавливается множество разнообразных металлоизделий и конструкций. Однако процесс сваривания деталей имеет свои особенности, которые обязательно нужно учитывать каждому специалисту. Особенно это касается домашних мастеров, многие из которых не знают, как сварить нержавейку инвертором в домашних условиях.

От низкоуглеродистых сталей этот материал отличается содержанием определенного набора элементов, которые создают определенные трудности при соединении деталей из нержавейки. Это является одним из главных моментов, о котором необходимо знать перед началом сварочных работ. Дело в том, что каждый входящий в состав нержавейки элемент обладает особыми свойствами, что напрямую влияет на характеристики, которые демонстрирует нержавейка во время сварки. Особые физические свойства и химический состав нержавейки требуют использования определенных методов сваривания изделий, выполненных из этого металла.

Выбор наиболее подходящего способа должен осуществляться с учётом характеристик соединяемых деталей, а также используемых электродов. Это также может в значительной степени повлиять на качество и надежность создаваемого соединения.

tokar.guru

Сварка нержавеющей стали в домашних условиях

Использование нержавеющей стали во многих изделиях продлевает их срок эксплуатации и улучшает внешний вид. Легированные металлы широко применяются в химической промышленности, машиностроении, и изготовлении бытовых емкостей и полотенцесушителей. Но порой этот материал, под действием блуждающих токов или сильной коррозионной среды, дает течь. Начинающие сварщики, в попытках исправить положение, сталкиваются с несколькими трудностями по работе с таким металлом. Или же возникает потребность соорудить собственную емкость из легированной стали. Как варить нержавейку правильно, чтобы швы оставались герметичными? Сколько существует способов сварки нержавейки и какой из них лучше? Что наиболее подойдет для работы в домашних условиях?

Особенности сварки

Варить нержавеющую сталь возможно несколькими способами, но в каждом из них необходимо учитывать специфические особенности материала. Работа с легированной сталью отличается от низкоуглеродистой тем, что свариваемый металл позволяет формировать ровные швы, требующие минимальной обработки. Благодаря шлифовке и полировке можно получить идеальный вид поверхности, которую не нужно красить.

Но в том, как сваривать нержавейку, есть и свои трудности. Они заключаются в следующем:

  • Линейное расширение металла проявляется сильнее, чем у других видом стали. Из-за этого изделие значительно удлиняется во время нагрева от сварки, а по окончании процесса возвращается в первоначальную форму. Это создает два распространенных дефекта при сварке нержавейки. Во-первых, изделие сильно деформируется (образовываются волны, дугообразные прогибы), что портит внешний вид и требует правки геометрических форм. Во-вторых, происходит растяжение сварочного шва, который может не выдержать такого микродвижения и дать трещины. Правильная сварка нержавеющей стали подразумевает ведение дуги на меньших токах, чтобы минимизировать прогрев изделия, и подбор качественных присадочных материалов. В изделиях, которые толще 7 мм, применяется предварительный подогрев всей поверхности током.
  • В расплавленном состоянии нержавейка быстро взаимодействует с кислородом, находящимся в окружающем воздухе. Если вести сварку без защитного облака, то металл будет сильно пениться и шов не получится. Слабая защита сварочной ванны позволяет выполнить работу, но дает много пор. Поэтому заварить легированную сталь качественно можно только в хорошей защитной среде. Это обеспечивает специальная обмазка электродов или инертные газы.
  • Хорошая теплопроводность и низкая температура плавления материала создают еще одну трудность для сварки нержавеющей стали — выгорание легирующих элементов. Так, после нескольких месяцев, на свариваемом материале можно обнаружить следы коррозии. Чтобы предупредить этот дефект, необходимо выполнять шов немного быстрее, чем на низкоуглеродистой стали. Правильно установленная сила тока тоже играет важную роль.

Зная о вышеописанных свойствах металла можно выбирать верные режимы сварки и правильные расходные материалы, что позволит получить качественный результат.

Подготовка металла

Как правильно варить нержавейку показано на различных видео. Но все эти способы подразумевают предварительную подготовку материала под сварку. Эти этапы включают ряд действий:

  1. Изделие требуется очистить от масла и мусора.
  2. Тонкие платины (от 0,5 до 1,5 мм) не нуждаются в зазоре, а наоборот их требуется плотно подвести друг ко другу.
  3. В материале с толщиной от 4 мм и выше, для качественного провара, требуется выполнить разделку кромок. Это производится «болгаркой» или напильником. Благодаря этому будущий шов становится немного шире и глубже, что лучше связывает свариваемые стороны.
  4. Между пластинами выставляется зазор в 1-2 мм.
  5. Детали толще 7 мм рекомендуется предварительно подогревать.
  6. Чтобы зафиксировать пластины и не дать им изменить положение во время сварки, ставится несколько прихваток по всей длине соединения.
  7. После этого можно приступать к ведению шва.

Чем варить нержавейку: суть методов и технология процесса

Технология сварки легированных сталей подразумевает использование электрической дуги, позволяющей плавить металл, и создания защитного газового облака. Существует три способа сварить нержавейку.

Покрытыми электродами (MMA)

Суть метода заключается в использовании источника тока (трансформатор с выпрямителем или инвертор), подсоединяемого одним концом (массой) к изделию, а вторым к держателю электрода. Сварочный ток создает дугу между ними, способную плавить металл и формировать шов. Кроме краев пластин плавится и стержень электрода, который состоит из похожего по составу к основному металла. Сварочную ванну защищает обмазка электрода, которая расплавляется и выделяет особый газ.

ММА — это отличный вариант, когда требуется сварка нержавейки в домашних условиях. Аппараты доступны по цене и компактны для хранения в кладовке или гараже. Транспортировка не требует много места, а легкий вес позволяет работать на любой высоте. Электроды по нержавейке доступны в продаже.

После подготовки металла процесс сварки выполняется ведением электрода по линии соединения. Первый проход необходимо произвести ровно, наклонив электрод на себя или в удобную сторону. В этом же направлении и ведется шов. Расстояние между концом электрода и поверхностью металла выдерживается в 3-5 мм. Когда свариваемые пластины толстые, то требуется несколько проходов. После каждого следует отбивать шлак. Многопроходные швы ведутся с легкими колебаниями электрода для придания чешуйчатости и заполнения места соединения.

Настройки на аппарате выставляются соответственно изделию:

Толщина пластин, ммНапряжение, VДиаметр электрода, ммСила тока, А
111230-40
1.512240-60
213255-75
315390-100

Полуавтоматом

Нержавеющие стали свариваются отлично полуавтоматом. Это более изящный процесс, позволяющий быстро и качественно заварить соединение любой толщины. Источником тока выступает аппарат с постоянным напряжением или инвертором. Масса крепится на изделие, а «плюс» подсоединяется к специальной горелке.

Горелка совмещает в себе подачу тока и подвод инертного газа в зону сварки. Электричество передается по кабелю и специальному мундштуку-контактору. Газ идет по параллельно уложенной в рукаве шланге и выходит через сопло. В качестве присадочного материала выступает проволока, автоматически подающаяся тяговым механизмом. Напряжение через мундштук переходит на проволоку и между ней и изделием возбуждается дуга. Одновременно происходит обдув защитным газом, предотвращающий контакт с внешней средой. Для соединения нержавейки используют чистый аргон или его смеси с углекислотой.

Проволока должна быть из того же материала, что и свариваемые детали. Ее диаметр и скорость подачи выставляются исходя из толщины изделия и пространственного положения. Рекомендуемые параметры следующие:

Толщина изделия, ммСила тока, АДиаметр проволоки, ммСкорость подачи, м/ч
1.580-1000,8-1,0160-180
21301.2180-230
3160-2001,2-1,4350-400
5200-3001,2-1,6450-650

Для создания особо прочных швов, подвергающихся химическому воздействию на предприятиях, применяют порошковую проволоку, которая имеет трубчатое строение и включает в себя флюс, дополнительно защищающий зону сварки. После окончания шва флюс застывает на поверхности в виде шлака и требует отбития. Швы ведутся с колебательными движениями, справа налево или наоборот. Важно следить за полным заполнением зоны соединения присадочным металлом. Это хорошо контролировать, поскольку при сварке обычной проволокой нет шлака, мешающего обзору.

Полуавтоматические аппараты стоят дороже инверторов и требуют дополнительной оснастки баллоном, редуктором и шлангами. Но благодаря такому способу сварки можно быстро вести работы.

Аргоновая сварка

Сварка тонкой нержавейки особенно хорошо удается аппаратами с постоянным током и не плавящимся электродом. Масса от оборудования подключается к пластинам, а + крепится к горелке. Аппарат выдает постоянный ток, полярность выставляется обратная. По каналу к горелке подводится напряжение и газ. Ток передается через прижимной механизм на вольфрамовый электрод. Между ним и пластинами зажигается электрическая дуга. Кончик электрода, заточенный как игла, позволяет формировать тонкие швы, на миллиметровом железе. Сам электрод не плавится, а лишь нуждается в периодической заточке. Оплавляются кромки свариваемого материала и дополнительно подается присадочная проволока. Она должна быть из однородной стали со свариваемым изделием. В процессе задействованы обе руки сварщика, поэтому данный метод требует определенных навыков и тренировок.

Защитным газом выступает аргон, подающийся по шланге в аппарат. Его продувка не только ограждает сварочную ванну от внешней среды, но и помогает остужать электрод и конец зоны сварки.

Швы таким методом ведутся справа налево, с наклоненной горелкой. Если необходимо тоненькое соединение, то никаких колебаний не требуется. В случае широких стыков, выполняются поперечные движения электродом. Зазор между ним и изделием поддерживается на расстоянии 5 мм. Вылет электрода из сопла тоже устанавливается 5-6 мм, чтобы было удобно вести шов, но не перегревать вольфрам. Рекомендуются следующие параметры:

Толщина материала, ммСила тока, АНапряжение, VДиаметр электрода, мм
130-40101.6
1.545-55122.3
260-80152.3
390-110162.3

Сваривание нержавейки — это интересный процесс, позволяющий получить качественное соединение, способное служить длительный срок. В домашних условиях наиболее подходит сварка покрытым электродом инвертором. Но если предстоит большой объем работ, то лучше воспользоваться полуавтоматом. Для соединение тоненьких пластин идеальна аргоновая сварка.

Поделись с друзьями

0

0

0

0

svarkalegko.com

Как и чем варить нержавейку в домашних условиях :: SYL.ru

Нержавеющая сталь является одним из популярных материалов, ведь в течение времени больше века ее используют для изготовления разных конструкций. Такая распространенность обусловлена множеством плюсов, среди них следует выделить незначительный вес, а также доступную стоимость. Домашние мастера отмечают еще и легкую обрабатываемость и высокую гибкость металла, что позволяет работать с ним с помощью подручных инструментов.

Вообще нержавейка применяется в разных сферах жизни человека. На ее основе создаются элементы по типу:

  • арматуры;
  • баков;
  • крепежей;
  • болтов;
  • консервных банок.

Когда перед мастером встает необходимость ремонта или формирования каких-либо изделий, они прибегают к ручной дуговой сварке электродом. В процессе этого используется инвертор.

Сварка электродом с использованием РДС-инвертора

Эта технология предусматривает использование электрода. Процесс характеризуется тем, что во время плавления стержня создается газошлаковая защита благодаря покрытию. Оно обладает видом шлаковой корки, разделяющей зону сварочной ванны и дуги от окружающего воздуха. Сварочное соединение возникает при расплавлении металла изделия и электродного стержня. Вы эту технологию можете знать по названию ММА, которая принята в международной практике.

Где используется метод сварки с помощью инвертора

Если вы задались вопросом о том, как варить нержавейку инвертором, то должны знать, что технология может использоваться в любом случае, а пространственное положение на это никак влиять не будет. Вертикальные швы не обязательно получатся качественными, даже если у мастера есть определенный опыт.

Применение ручной дуговой сварки с помощью покрытых электродов имеет смысл при необходимости создания коротких швов, которые востребованы в мелкосерийном производстве. Этот метод актуален и при установке металлоконструкций при небольшом объеме работ.

Особенности сварки нержавейки инвертором

Когда вам известен ответ на вопрос о том, можно ли варить нержавейку, вы можете выбрать метод. Если он заключается в использовании инвертора, то вы должны будете осуществить обработку и подготовку поверхностей к соединению. Она не отличается от той, которая используется в случае с низкоуглеродистой сталью.

С поверхности удаляются загрязнения. Предстоит поработать еще и над кромками. Для этого используются растворители. Эта операция позволяет удалить жир, воздействие которого ухудшает стабильность дуги. На обрабатываемую поверхность наносится препарат от налипания брызг.

Если перед вами, как и многими домашними мастерами, встал вопрос о том, как варить нержавейку инвертором в домашних условиях, то вы должны знать, что сварной стык должен обладать пазом. Благодаря этому удастся создать соответствующие условия для оптимальной усадки.

В процессе работы предстоит использовать ток обратной полярности. При выполнении сварки вы должны будете следить за тем, чтобы шов проплавился минимально. Электроды внушительного диаметра использовать не следует. Их применяют, когда есть необходимость сварить толстые поверхности.

При выборе электродов вы должны пользоваться специальной таблицей. Если допустить ошибку, то это станет причиной нарушения герметичности шва и повысит риск возникновения пор, раковин и микротрещин. В качестве причины здесь выступает закипание металла.

Варить сваркой нержавейку необходимо с использованием тока, значение которого на 20 % ниже по сравнению с тем, что используется для низколегированных сталей. Если вы хотите использовать инвертор для эксплуатации в быту или частном строительстве, то можно выставить диапазон вплоть до 160 А. Плавная регулировка позволит добиться максимальной точности тока сварки, что положительно скажется на качестве.

После завершения работы шов оставляется до момента остывания, что позволит высоколегированной стали противостоять коррозионным процессам. Проблема охлаждения решается с помощью медных прокладок. Когда в работе задействована аустенитная сталь, охладителем может выступить обычная вода.

Использование инвертора: подготовка инструментов и материалов

Теперь, когда вы больше не задаетесь вопросом о том, варят ли нержавейку, можете приступать к работам. При использовании инвертора необходимо подготовить инструменты и материалы, а именно:

  • сварочный инвертор;
  • растворитель;
  • средства индивидуальной защиты;
  • стальную щетку;
  • электроды.

Важно позаботиться о наличии зажимов-крокодилов для заземления. В арсенале должны присутствовать электрододержатели. Иногда эти элементы входят в комплект инвертора. Кабели должны иметь длину в 2 м или больше.

Как подобрать электроды

Если в работе вы планируете использовать метод ручной дуговой сварки, то должны позаботиться о правильном выборе электродов. Можно применить те, что имеют основное покрытие, среди них следует выделить:

  • СЭЗ ЗИО-8 d4,0.
  • ESAB FILARC 88S d3,2.
  • СЭЗ ЦТ-15 d5,0.

Они подойдут для сварки постоянным током. Роль покрытия играют карбонаты магния и кальция. Можно использовать электроды с рутиловым покрытием, среди них:

  • Lincoln Electric Omnia 46 D3,0.
  • ESAB OK 46.00 d3,0.
  • Межгосметиз Omnia 46 d3,0.

Обычно они изготавливаются на основе двуокиси титана и подходят для соединения с помощью переменного и постоянного тока обратной полярности.

Сварка аргоном

Перед вами может возникнуть вопрос о том, как варить нержавейку аргоном. Этот метод используется, когда металл очень тонкий или к соединению предъявляются особые требования по качеству.

Работать вольфрамовыми электродами в инертной среде лучше, если предстоит сваривать трубы, эксплуатирующиеся для перемещения газов и жидкостей под давлением. Сварка осуществляется в среде аргона переменным и постоянным током. В качестве присадочного вещества выступает проволока, которая обладает высоким уровнем легирования, чем отличается от основного металла.

Когда вам уже известно, чем варить нержавейку, следует взять электроды, чтобы выполнить ими работу без колебательных движений. Иначе вы можете нарушить защиту зоны сварки. Это станет причиной увеличения стоимости работ и повлечет окисление металла шва. Обратная сторона защищается поддувом аргона, но сталь не является критичной, чего нельзя сказать, например, о металле.

В сварочную ванну не должен попасть вольфрам. По этой причине следует использовать бесконтактный поджиг дуги. Ее зажигание может осуществляться на угольной или графитовой пластине, а после можно произвести перенос на основной металл.

Чем варить нержавейку, вы теперь знаете. Однако важно ознакомиться со всеми тонкостями работы. Прочитав инструкцию, сможете понять, что после завершения процедуры защитный газ не следует выключать сразу же. Это делается для уменьшения расхода вольфрамового электрода. Выключение следует осуществить через некоторое время, примерно через 15 секунд. Это предотвратит окисление электродов, которые будут оставаться горячими после работы. Кроме того, позволит значительно продлить срок службы.

Свариваемость нержавеющей стали

Теперь вы знаете, как варить нержавейку электродом. Однако важно ознакомиться еще и со свариваемостью металла. Он является трудным вариантом, что зависит от многих параметров. На свариваемость влияют некоторые характеристики, например:

  • высокое значение линейного расширения;
  • сниженная теплопроводность;
  • высокое электрическое сопротивление;
  • склонность к потере антикоррозионных свойств.

Факторы, влияющие на свариваемость

На свариваемость влияет еще нелитейная усадка. Это способствует тому, что в процессе сварки металл деформируется, как и после. Если между деталями внушительной толщины будет отсутствовать зазор, то могут возникнуть трещины. Перед тем как варить нержавейку полуавтоматом, вы должны узнать еще и о теплопроводности, которая значительно снижена с ней по сравнению с низкоуглеродистыми сталями.

Значение меньше в два раза, что вызывает концентрацию теплоты и способствует проявлению металлов в зоне сварки. Из-за этого возникает потребность в уменьшении силы тока на 20 % по сравнению с током для обычной стали.

Нельзя не упомянуть еще и о высоком электрическом сопротивлении, которое провоцирует нагрев электродов из высоколегированной стали. Для уменьшения отрицательного эффекта электроды изготавливаются с хромоникелевыми стержнями, которые обладают длиной не больше 350 мм.

Как исключить межкристаллитную коррозию

Если работать предстоит с высокохромистой сталью, то вы должны знать, что она обладает одним важным свойством, выраженным в потере своих антикоррозионных характеристик. Это верно, если в процессе сварки использовать неправильный термический режим или аппарат для сварки. Это явление называется межкристаллитной коррозией, его природа заключается в том, что при температурах больше 500 °C по краям зерен формируется карбид хрома и железа. Они становятся очагами коррозионного растрескивания. С этим явлением борются разными методами. Например, с помощью быстрого охлаждения зоны работы.

Особенности сварки

Перед началом важно решить вопрос не только о том, чем варить нержавейку, но узнать еще и об особенностях проведения работ. Так, удельное электрическое сопротивление в 6 раз больше, а плавление на 100 °C меньше. Теплопроводность составляет 1/3 от этого показателя, свойственного углеродистому прокату.

Важно учитывать еще и тепловое расширение по длине, которое на 50 % больше.

Если вы не знаете, чем варить нержавейку, то должны учитывать, что использоваться могут самые разные методы. Так, если толщина материала больше 1,5 мм, то лучше воспользоваться ручной дуговой сваркой. А вот если речь идет о тонких листах и трубах, то лучше всего применить плавящиеся электроды в инертном газе.

В заключение

Достаточно широко в последнее время используется плазменная сварка. Если же в работе задействованы материалы, толщина которых превышает 10 мм, то лучше прибегнуть к дуговой сварке под флюсом. Но самыми распространенными методами остаются технологии, которые предусматривают использование покрытых электродов и вольфрамовых электродов в среде аргона.

Перед началом работ в любом случае необходимо подготовить изделия. Поработать нужно над кромками. Поверхность зачищается до блеска с помощью стальной щетки, а после промывается растворителем. Использовать для этого можно ацетон или авиационный бензин. Это позволит удалить жир, который способствует появлению пор и уменьшению устойчивости дуги.

www.syl.ru

Чем варить нержавейку в домашних условиях: сварка лоск


Как варить нержавейку в домашних условиях.

При принятии решения о сваривания нержавеющей стали, и изделий из нее в домашних условиях следует учитывать все особенности материала и подобрать оптимальный способ для выполнения этих работ. Нужно учитывать, что процесс по свариванию изделий из нержавеющих сталей требует очень большого труда.

Затрудняется процесс выполнения сварных работ образованием в процессе тугоплавких карбидов, а также повышению хрупкости металла, особенно на месте шва.

Также не стоит забывать о возможности развития межкристаллитной коррозии.В принципе по большому счету можно сваривать нержавейку любым из существующих способов сварки, будь то: аргоновая, аргоново-дуговая, точечная, холодная, импульсно дуговая и другие. Но на практике, конечно же, существует наиболее оптимальный и действенный способ не требующих через, чур, огромного затрачивания времени и сил при выполнении сварных работ. Лучше всего осуществлять, наплавку нержавейки применяя метод пайки металлов.

В любом случае какой-бы метод не был выбран необходимо обработать получившийся сварной шов на изделии или конструкции из нержавеющей стали. На поверхности сварного шва зачастую появляется пористый слой, образованный воздействием оксида хрома. Его легко укрепить при помощи травления и последующей обработки сварного шва.

При профессиональном выполнении травления шва практически в 100% удается убрать вредный оксидный слой и устранить зону с низким содержанием хрома. Для выполнения травления рекомендуется использовать смешение двух кислот: азотистой и фтористоводородной.

Для достижения наиболее хорошего результата перед выполнением сварных работ необходимо предварительно подготовиться к процессу сварных работ и учесть ряд требований:

— для избежание охрупчивания металла необходимо ограничить содержание ферритной кислоты в окружающем пространстве; — для не допускания коробления конструкций нужно увеличить длину прихватов и уменьшить расстояние между ними; — желательно сочетать в конструкции металлы с аустеничной структурой, это будет залогом выдерживания негативного влияния низких температур

Способы обработки и травления нержавеющей стали после сварки. Виды коррозии и причины образования.

Нередко можно наблюдать, как на качественной нержавеющей стали образуется ржавчина.

Это происходит в случаях, когда нержавеющая сталь работает в агрессивных средах, при повышенных температуре или влажности. Трубопроводы, емкости, ванны покрываются ржавчиной при работе со слабыми кислотами, щелочами, молочной продукцией, с водой как водопроводной, так и прошедшей тонкую очистку. Но даже в идеальных условиях, когда на первый взгляд поверхности ничего не угрожает, атмосфера вносит свое разрушающее, окслительное действие на поверхность, всегда имея в своем составе кислород и водяной пар,  зарождая очаги ржавчины в местах с поврежденной защитной пленкой оксида хрома.

Чтобы  понять,  что  происходит,  необходимо  еще  раз  проанализировать  основные  сведения  о нержавеющей стали и процессе коррозии.

Нержавеющая сталь — легированная сталь, устойчивая к коррозии в атмосфере и агрессивных средах. Сопротивление нержавеющей стали к коррозии напрямую зависит от содержания хрома: при его содержании 13 % и выше сплавы являются нержавеющими в обычных условиях и в слабоагрессивных средах, более 17 % — коррозионностойкими в более агрессивных окислительных и других средах, в частности, в азотной кислоте крепостью до 50 %.

Наиболее популярными марками применяемыми в производстве оборудования, оснастки, сварных конструкций яляются: 12Х18Н9Т,04X18h20, 14Х17Н2, 20Х13, где цифра после буквы «Х» обозначает процентное содержание хрома, а после «Н» — никеля.

Причина коррозионной стойкости нержавеющей стали объясняется, главным образом, тем, что на поверхности хромсодержащей детали, контактирующей с агрессивной средой, образуется тонкая плёнка нерастворимых окислов, при этом большое значение имеет состояние поверхности материала, отсутствие внутренних напряжений и кристаллических дефектов.

Технологические этапы производства изделий из нержавеющей стали неизбежно предполагают создание внутренних напряжений, механическую обработку и сварку стали, что впоследствии сказывается на ее коррозионной стойкости, и вызывает необходимость ее травления.

Есть несколько основных процессов, приводящих к коррозии нержавеющей стали:

·  Однородная коррозия;

·  Межкристаллитная  коррозия;

·  Гальваническая  или  обычная  коррозия,  включающая  изъязвление  и коррозию  в  трещинах;

·  Коррозия  в  трещинах  от  механического  воздействия;

·  Коррозию, вызванную микробиологическими факторами (МИК).

В  дополнение,  ряд механических  процессов усиливают основные  процессы  образования  ржавчины:  эрозия, порообразование,  истирание образование  коррозионных  элементов,  а  также изменения  поверхности  под  термическим  или  электрическим  воздействием.  Все  эти  процессы имеют одну общую черту: слой пассивации оксидом хрома нарушается, и незащищенная железная составляющая  окисляется.

Особенно высока вероятность коррозии нержавеющей стали после сварки, т.к.

во время дугового расплавления металла в сварочной ванне, происходит активное выгорание легирующих сталь веществ, и в частности хрома, таким образом, в металле шва и на его границах повышается концентрация железа. Дальнейшая самопассивация (образование на поверхности пленки из оксида хрома) такой стали значительна затруднена.

Многие заканчивают обработку сварного шва механической зачисткой абразивным инструментом (шлифовальными кругами, витыми щетками(кор-щетками), методом стекло- дробе- струйной обработки), что временно дает чистый внешний вид, но ни как не влияет на пониженное содержание хрома в металле шва, и соответственно на коррозионную стойкость.

Такой шов со временем, неизбежно подвергнется коррозии. Любое механическое воздействие на нержавеющую сталь необходимо заканчивать пассивацией поверхности. Механическая обработка не является альтернативой или заменой пассивации.

 Для защиты от коррозии сварного шва необходимо прибегать к химическим методам травления и пассивации.

Рассмотрим два основных способа травления  и пассивации:

 Травление концентрированными кислотами  на специализированно организованных участках:

1. Разъедание окалины в ванне со смесью серной и соляной кислот, содержащей 6—8% (по объему) серной кислоты и 2—4% кон­центрированной соляной кислоты, при температуре 60-80 °С, в течении 20-40 минут.

Строгий контроль температуры и насыщенности раствора.

2. Тщательная промывка водой

Сварка нержавейки в домашних условиях: варианты, советы, видео

Погружение в ванну со смесью азотной кислоты (10-20% по весу)  и плавиковой кислоты (1-2% по весу).

4. Обильная промывка водой.

Процесс происходит с образованием в воздухе паров кислот, что требует серьезных мер по защите органов дыхания и поверхности кожи.

Описанный процесс имеет много вариантов с вариантами последовательности обработки, концентраций, времени. Одним из способов кислотного травления является электро­литическое травление. В процессе обработки через кислотную ванну пропускают электрический ток, переменный или постоянный, причем ме­талл, подвергаемый травлению, играет роль либо анода, либо катода.

По-видимому, электрический ток оказывает главным об­разом механическое воздействие: выделение газообразного кислорода или водорода облегчает отделение окисной пленки.

Далеко не у каждого производителя изделий из нержавеющей сталей имеется травильный участок, и оборудование для работы с концентрированными кислотами, а организация такого участка для требует крупных затрат и долгий процесс согласования и контроля разрешительных систем. Выходом из данной ситуации может быть травление подготовленными концентратами.

II. Травление готовыми к использованию смесями кислот, в виде паст, гелей, спреев, концентратов травильных ванн.

Пасты, гели, спреи, очень удобно использоваться условиях цеха, не прибегая к лишним затратам.

Как правило, наносятся данные составы либо кислотоустойчивыми кисточками, либо ручными или механизированными распылителями.

Для травления швов удобно использовать пасты густой консистенции, которые удерживаются толстым слоем на нижних и вертикальных швах, и проявляют свою травильную активность при температуре от 10°С.

Полная технология травления подготовленными составами кислот заключается в следующем:

1.      Очистка, от жирных пятен, грязи, ржавчины, для повышения эффективности работы травильного средства, и меньшего снижения его концентрации в процессе травления.

Очищающий состав наносится на время до 30 минут.

2.      Травление, для которого используются, пасты, гели, спреи, аэрозоли. Пасты и гели наносятся по сварным швам с захватом по с каждой стороны шва, спреи и аэрозоли, наносятся распылителями по всей поверхности изделия. Травильное средство наносится на время от 20 минут до 90 минут, в зависимости от окружающей температуры. В своем составе имеет смесь от 2-ух до 4-ех кислот.

3.      Обработка пассиватором.

Нанесение пассиватора обеспечивает принудительное образование устойчивой пленки оксида хрома на поверхности металла. Пассиватор наносится на время от 30 до 60 минут и обеспечивает бóльшую коррозионную стойкость изделия.

Наиболее популярным производителем подобных травильных средств, на данный момент  является компания AvestaFinishingChemicals.

Что сделать из нержавейки для загородного дома?

14.02.2014 | комментариев 0 | раздел: Дачный участок

Нержавеющая сталь или «нержавейка», как её часто называют, не собирается сдавать лидирующие позиции широко распространённого конструктивного материала.

Основные характеристики изделий из нержавеющей стали

— Она обладает превосходными эксплуатационными качествами благодаря своей прочности, выносливости и долговечности.

— Нержавейка может использоваться в любых условиях, так как обладает высокой антикоррозионной стойкостью.

— Идеально ровная красивая поверхность позволяет использовать конструкции даже без дополнительной отделки.

— Вполне демократичная цена изделий из нержавейки arbud-prom.com.ua позволяет осуществить интересные дизайнерские замыслы даже для малобюджетных вариантов.

Изделия из нержавейки для загородного дома

В загородном доме нержавеющая сталь может найти применение для изготовления ряда конструкций и конструктивных элементов.

При строительстве 2-х, 3-х этажного дома средствами вертикальной коммуникации обычно являются лестницы, в которых для обеспечения безопасности предусматриваются ограждения и перила.

Как варить нержавейку электросваркой?

Кроме того, они выполняют и важную эстетическую функцию. Блестящая поверхность ограждений и перил из нержавеющей стали служит отличным украшением интерьера.

Для придания интерьеру особого шика лестничные ограждения декорируют деревом, стеклом, мозаикой. Пространство между стойками заполняют коваными элементами, стильно и оригинально преображающими интерьер помещения. Роскошно смотрится лестница с металлическим ограждением и ступенями из закалённого стекла.

Камины устраиваются во многих загородных домах. Они добавляют интерьерам комфортности и уюта. Изысканно стильным вариантом отделки камина может быть облицовка листами или плиткой из нержавеющей стали. Дополнят пространство перед камином ограждения. Их модификаций из нержавеющей стали на рынке предостаточно.

3. Оригинальные интерьеры можно создать при использовании металлической мозаики.

Помещения для отделки могу иметь различное назначение – холлы, коридоры, ванные. Использовать мозаику можно как для покрытия стен, так и полов.

Множество вариантов использования в загородном доме конструкций и изделий из нержавеющей стали – от лестниц и каминов до ёмкостей для воды и стеллажей для хранения вещей – делают этот надёжный материал практически незаменимым.

В современном мире нержавейка является незаменимым материалом при производстве разных разновидностей изделий. Она применяется в пищевой, медицинской, металлургической и военной промышленности.

Свойства нержавейки

Сегодня такой материала, как нержавейка является достаточно популярным при производстве многих изделий промышленного и бытового назначения.

Нержавеющая сталь представляет собой материал, который производится из стали с добавлением отдельных примесей, которые замедляют или делают процесс образования коррозии на металле невозможным.

Основным достоинством нержавеющей стали является то, что она обладает высоким уровнем устойчивости к появлению ржавчины.

В зависимости от добавленных к стали элементов нержавейка может обладать разными внешними качествами и свойствами.

Если каких-либо примесей будет больше или меньше, то процесс коррозии либо будет вообще невозможен, либо он появится спустя длительное время использования предметов, созданных из данного материала.

Нержавеющая сталь применяется для производства промышленного и бытового оборудования, посуды и многих других вещей, которые сталкиваются с влиянием агрессивной среды.

На промышленных предприятиях нержавейку получают путем добавления к стали таких элементов, как:

  • медь,
  • никель,
  • хром,
  • марганец.

В зависимости от того, какие виды стали производятся, определяется количество тех или иных элементов в нержавейке.

Благодаря данным веществам сталь меняет свои физические и химические свойства, что позволяет использовать этот, материал для изготовления разного рода продукции.

Все добавляемые к стали элементы влияют на ее качества.

Для того чтобы получить материал, устойчивый к появлению коррозии и обладающий высоким уровнем прочности, добавляется:

  • молибден,
  • марганец,
  • титан,
  • никель.

В стали также не обойтись и без таких элементов, как

  • марганец,
  • фосфор,
  • сера,
  • кремний,

которые являются частью железной руды.

Они являются верными спутниками этого материала для производства нержавейки. На ее качества они практически не влияют.

Нержавейка сама по себе является уникальным материалом. Она не только обладает рядом преимуществ, но и отличными внешними качествами. Ее сияющая поверхность позволяет использовать этот материал в качестве декоративной отделки зданий и ограждений. Нержавеющая сталь чаще всего становится основной для создания перил для лестниц.

Таблица. Технические характеристики нержавейки.
Сталь хромоникелеваяХромистая никелевая молибденоваяЖароупорнаяХромистаяМеханические свойства при 20 градусовМеханические свойства при нагреванииТермическая обработкаДругие свойства
Тип ASTM (AISI)304304L321316316L316 Ti310S430
Удельный вес (гр/см)7,957,957,957,957,957,957,957,7
СтруктураАустенитнаяФерритная
Способность электрического

сопротивления при 20

0,720,720,720,740,740,750,790,60
Твердость

по Бринеллю — НВ

отжиг НВ130-150125-145130-185130-185120-170130-190145-210135-180
с деформацией в холодном состоянии НВ180-330      180-230
Твердость

По Роквеллу — HRB / HRC

Отжиг НRВ70-8870-8570-8870-8570-8570-8570-8575-88
с деформацией в холодном состоянии HRC10-35
Rm(N/mm2) — Сопротивление рястяжению c деформацией (Предел прочности)Отжиг500-700500-680520-700540-690520-670540-690520-670440-590
в холодном состоянии700-1180      610-900
Rp(0,2) (N/mm2) — Предел упругостиОтжиг195-340175-300205-340205-410195-370215-380205-370250-400
с деформацией в холодном состоянии340-900      400-860
Отжиг Rp(1) (N/mm2) минимальный235215245245235255255275
Удлинение 50мм А(%)65-50 50-1065-5060-4060-4060-4060-4060-4030-22 20-2
Сжатие отжиг Z(%)75-6075-6065-5075-6075-6575-6070-5570-60
Ударная ВязкостьKCUL (Дж/см2)16016012016016012016050
KVL (Дж/см2)18018013018018013018065
Упругость при различных температурахRp(0,2) (N/mm2)при 300 С125115150140138145165245
при 400 С9798135125115135156215
при 500 С938812010595125147155
Rp(1) (N/mm2)при 300 С147137186166161176181
при 400 С127117161147137166171
при 500 С107108152127117156137
температура образование окалинынепрерывное обслуживание9259259009259259251120840
прерывистое обслуживание8408408108408408401030890
Свариваемостьочень хорошаяочень хорошаяхорошаяочень хорошаяочень хорошаяхорошаяхорошаядостат.

хорошее хрупкое соед.

Вытяжкаочень хорошаяочень хорошаяхорошаяхорошаяхорошаяхорошаяхорошаядостаточно хорошая

Преимущества нержавейки

Главные преимущества, которые дает использование нержавеющей стали:

В целом можно отметить, что применение нержавеющей стали при производстве разнообразных видов изделий является эффективным способом получения качественной продукции, которая способна прослужить долгие годы.

Виды нержавейки

На современных промышленных предприятиях производится большое многообразие вариантов нержавейки.

Все они обладают различными физическими и химическими характеристиками, которые следует учитывать при выборе продукции для производства тех или иных изделий.

Практически в каждом аспекте человеческой жизнедеятельности невозможно обойтись без нержавеющей стали. Из нее производятся разные виды изделий, которые применяются не только на промышленных предприятиях или в медицине, но в быту.

Электроника, посуда, медицинские инструменты, приборы для домашнего использования, оружие и многое другое производится из разных видов стали.

Как варить нержавейку в домашних условиях.

Главным образом используются для таких целей аустенитные виды стали.

Все есть несколько видов стали, которые представлены следующими вариантами:

Внимание: При производстве нержавейки необходимо использовать согласно стандартам качества не менее 10.5 процентов хрома.

В нашей стране на производственных предприятиях используется преимущественно аустентичная сталь, которая представлена несколькими марками трехсотой и четырехсотой серий.

Компания «Сварка-блеск» более 15 лет имеет опыт внедрения различной сварки на территории Украины. Однажды небольшая семейная компания превратилась в компанию с офисами и складами в городе Харькове, а также интернет-магазин сварка обордувания. В частности, сварочное оборудование является основой нашего бизнеса. В нашей работе мы становимся официальными дилерами практически все достойные растения в Украине (SSVA, Энергетика, Патон, TEMP, криптон, верхняя, VISTEK, ПлазмаТек монолит), Китай (Gradient, Jasik) и Европа (Binzel, Pilox) для производства сварочного оборудования, расходные материалы и аксессуары для него.

В этом каталоге вы найдете разнообразную сварку: аргон-дугу, контактную точку, воздушную плазму. Существуют также классические сварочные аппараты переменного тока — автоматические и полуавтоматические машины. Если вы выберете выбор нашей сваривания электронной коммерции, вы найдете много, или вы немного дешевле в отрасли — свяжитесь с нами, и мы порекомендуем вам оптимальную сварку, оборудование или расходные материалы.

Вы также можете купить различные электроды, маску Хамелеона (маску с затемнением AUTO при искре), наконечники, электроды, клеммы массовых оболочек и многое другое. Цены на нашу сварку Самые демократичные — мы можем найти как эксклюзивный сварочный аппарат для плазменной резки металла до 2 тысяч долларов, так и простую и надежную сварочную АС «полуавтоматическую» на несколько тысяч гривен. На протяжении многих лет мы знаем этот рынок, советуем и цели, для которых наши продукты подходят.

Вся наша продукция сварочного оборудования может быть проведена в любом месте Украины :. В Киеве, Донецке, Днепропетровске, Запорожье, Луганске, Сумах, Полтаве, Львове, Закарпатской, Одесской и других, с помощью Новой почты, интимности, сатаной, Доставка, Автолюкс и другими национальными перевозчиками.

Сварка электрода из нержавеющей стали

Вы также можете получить заказ в наших магазинах в Харькове по следующим адресам:
Автомобильный рынок «Лоскут», магазин 27P
Харьков, ул. Плехановская 57а

Welding-losk — компания специализируется на продаже сварочного оборудования и компонентов, электроинструментов, бензиновых инструментов и т. Д.

  • Веб-сайт: http://svarka-losk.com.ua/
  • Facebook: https://www.facebook.com/svarka.losk.kharkov/
  • Количество фанатов: 822

расположение

  • Улица: SC Losk, магазин 27P
  • Расположение: Харьков
  • Почтовый индекс: 62416
  • Страна: Украина

карта

Связанный веб-сайт

  • Описание: Интернет-магазин сварочного оборудования в Украине — «сварочный локус».

    Мы предлагаем широкий ассортимент, достойный сервис и доставку по всей Украине: Харьков, Киев, Запорожье, Львов, Одесса, Полтава, Днепропетровск и другие.

Какой сварочный аппарат ипользовать при сварке нержавейки

При сваривании нержавеющей стали нужно учитывать, что данный вид стали имеет некоторые отличия физических свойства от большинства видов металлов, например, уделенное электрическое сопротивление почти в шесть раз больше точка плавления приблизительно на 100 градусов ниже теплопроводность, что составляет около 1/3 от показателей углеродистого проката. Коэффициент теплового расширения нержавеющей стали по длине составляет приблизительно на 50% больше.

Нержавеющую сталь сваривают различными методами сварки и разными сварочными аппаратами. Ручное дуговое сваривание нержавеющей стали часто используется при сваривании металла толщиной более 1,5 миллиметра.

Дуговое сваривание неплавящимися вольфрамовыми электродами в среде инертных газов.

Импульсивное дуговое сваривание плавящимися электродами в инертных газах также может применяться для сварки нержавейки.

Также для сваривания нержавейки может использоваться аргонодуговая, аргоновая, плазменная, точечная, роликовая и другие виды. Нержавейку можно сваривать большинством видов и типов сварки и сварочных аппаратов.

Нередко для сваривания нержавеющей стали применяются инверторные сварочные аппараты. Инвертор имеет много преимуществ перед другими видами техники для сваривания. Также он не реагирует практически на любые сбои в напряжении.

Шов, который получается при сваривании инвертором, отличается высоким качеством.

Как и чем варить нержавейку в домашних условиях

В сравнении с другими сварочными аппаратами, инверторы способны производить сваривание высокого качества. Которые намного выше от других видов сварки. При использовании инверторных сварочных аппаратов для каждого металла, который Вы будете сваривать, Вы можете подобрать подходящие сварочные электроды.

Отличительной чертой по праву считается доступность такого сварочного аппарата, потому что его цену способен уплатить даже начинающий сварщик.

Сочетание цены и качества в таких аппаратах позволяет применять их для самых различных задач. Учитывая все требования для получения качественного сварочного шва, можно умело применять инверторные сварочные аппараты для сваривания нержавеющей стали разных марок и видов.

Другим видом сварки, который используют для сварки нержавеющей стали, является аргоновое сваривание металла.

Главным элементом в аргоновой горелке является неплавящийся электрод из вольфрама. В процессе сваривания вокруг электрода образуется керамическое сопло, из которого при сваривании выдувается аргон — инертный газ для защиты сварочного процесса.

Сваривание без аргона не имеет смысла, потому что без него металл начнет гореть и лопаться, а также покрываться коркой. Газ аргон позволяет защищать сварочный процесс от попадания кислорода, который способствует разрушению сварочного шва.

Материалы и электроды, которые используются при сваривании нержавейки, имеют разные свойства, однако у каждого из них есть свои преимущества и недостатки.

stroitel12.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
