Чем закалка стали отличается от отпуска – 29. Закалка стали, необходимые условия, последовательность операций, изменение структуры и свойств. Чем параметры процесса закалки отличаются от параметров процесса отпуска стали

alexxlab | 11.09.2020 | 0 | Вопросы и ответы

Закалка и отпуск стали

Количество просмотров публикации Закалка и отпуск стали – 662

Отжиг

Отжигом стали принято называть вид термической обработки, заклю­чающийся в ее нагреве до определœенной температуры, выдержке при этой температуре и медленном охлаждении. Цели отжига — сниже­ние твердости и улучшение обрабатываемости стали, изменение формы и величины зерна, выравнивание химического состава, сня­тие внутренних напряжений. Существуют различные виды отжига: пол­ный, неполный, диффузионный, ре кристаллизационный, низкий, отжиг на зернистый перлит, нормализация. Температуры нагрева стали для ряда видов отжига связаны с положением линий диаграммы Fе-Fе₃С. Низкая скорость охлаждения обычно достигается при остывании стали вместе с печью.

Полный отжиг применяется для доэвтектоидных сталей. Нагрев стали для полного отжига осуществляется на 30…50 °С выше линии GS диаграммы Fе-Fе₃С (рис. 15). При этом происходит полная пере­кристаллизация стали и уменьшение величины зерна. Исходная струк­тура из крупных зерен феррита и перлита при нагреве превращается в аустенитную, а затем при медленном охлаждении в структуру из мелких зерен феррита и перлита. Повышение температуры нагрева привело бы к росту зерна. При полном отжиге снижается твердость и прочность стали, а пластичность повышается.

При неполном отжиге нагрев производится на 30…50 °С выше линии РSК диаграммы Fе-Fе₃С (рис. 15). Он производится, в случае если ис­ходная структура не очень крупнозерниста или не нужно изменить расположение ферритной (в доэвтектоидных сталях) или цементитной (в заэвтектоидных сталях) составляющей. При этом происходит лишь частичная перекристаллизация — только перлитной составля­ющей стали.

Диффузионный отжиг (гомогенизация) состоит в нагреве ста­ли до 1000…1100 °С, длительной выдержке (10…15 часов) при этой температуре и последующем медленном охлаждении. В результате диффузионного отжига происходит выравнивание неоднородности стали по химическому составу. Благодаря высокой температуре на­грева и продолжительной выдержке получается крупнозернистая струк­тура, которая должна быть устранена последующим полным отжигом.

Рекристаллизационный отжиг предназначен для снятия наклепа и внутренних напряжений после холодной деформации и подготов­ки структуры к дальнейшему деформированию. Нагрев крайне важно осуществлять выше температуры рекристаллизации, которая для желœеза составляет 450 °С (см. раздел 2.1.).Обычно для повышения скорости рекристаллизационных процессов применяют значительно более высокие температуры, которые, однако, должны быть ниже линии РSК диаграммы Fе-Fе₃С. По этой причине температура нагрева для рекристаллизационного отжига составляет 650…700 °С. В результате рекристаллизационного отжига образуется однородная мелкозерни­стая структура с небольшой твердостью и значительной вязкостью.

Низкий отжиг применяется в тех случаях, когда структура стали удовлетворительна и крайне важно только снять внутренние напряже­ния, возникающие при кристаллизации или после механической обработки. В этом случае сталь нагревают значительно ниже линии РSК диаграммы Fе-Fе₃С (200…600 °С).

Отжиг на зернистый перлит (сфероидизацию) применяют для сталей близких к эвтектоидному составу или для заэвтектоидных. Такой отжиг осуществляют маятниковым способом (температуру несколько раз изменяют вблизи линии РSК, то перегревая выше нее на 30…50 °С, то охлаждая ниже на 30…50°С) или путем длительной выдержки (5-6 часов) при температуре несколько выше линии РSК и последующего медленного охлаждения. После такого отжига це­ментит, обычно присутствующий в структуре в виде пластин, приоб­ретает зернистую форму. Сталь со структурой зернистого перлита обладает большей пластичностью, меньшей твердостью и прочнос­тью по сравнению с пластинчатым перлитом. Отжиг на зернистый перлит применяется для подготовки сталей к закалке или для улуч­шения их обрабатываемости резанием.

Нормализация состоит из нагрева стали на 30…50 °С выше линии GSE диаграммы Fе-Fе₃С (рис. 15), выдержки при этой температуре и последующего охлаждения на воздухе. Более быстрое охлаждение по сравнению с обычным отжигом приводит к более мелкозернис­той структуре. Нормализация — более дешевая термическая опера­ция, чем отжиг, так как печи используют только для нагрева и вы­держки. Стоит сказать, что для низкоуглеродистых сталей (до 0,3% С) разница в свойствах между нормализованным и отожженным состоянием прак­тически отсутствует и эти стали лучше подвергать нормализации. При большем содержании углерода нормализованная сталь обладает большей твердостью и меньшей вязкостью, чем отожженная. Иногда нормализацию считают самостоятельной разновидностью термичес­кой обработки, а не видом отжига.

Превращения в стали при охлаждении

. При медленном охлаж­дении стали образуются структуры, соответствующие диаграмме Fе-Fе₃C. Вначале происходит выделœение феррита (в доэвтектоидных сталях) или вторичного цементита (в заэвтектоидных сталях), а затем происходит превращение аустенита в перлит. Это превращение состоит в распаде аустенита на феррит, почти не содержащий углерода и цементит, содержащий 6,67 % С. По этой причине превращение сопровождается диффузией, перераспределœением углерода. Диффузи­онные процессы происходят в течение некоторого времени, причем скорость диффузии резко падает с понижением температуры. Обычно изучают изотермическое превращение аустенита (проис­ходящее при выдержке при постоянной температуре) для эвтектоидной стали. Влияние температуры на скорость и характер превращения пред­ставляют в виде диаграммы изотермического превращения аустенита (рис. 16).

Диаграмма строится в координатах температура — логарифм времени. Выше температуры 72 °С на диаграмме находится область устойчивою аустенита. Ниже этой температуры аустенит является неустойчивым и превращается в другие структуры. Первая

С – образ­ная кривая на диаграмме соответствует началу превращения аустени­та͵ а вторая — его завершению. При небольшом переохлаждении — приблизительно до 550 °С происходит упомянутое выше диффузион­ное перлитное превращение.

Учитывая зависимость отстепени переохлаж­дения образуются структуры, называемые перлит, сорбит и трос­тит. Это структуры одного типа — механические смеси феррита и цементита͵ имеющие пластинчатое строение. Отличаются они лишь степенью дисперсности, т. е. толщиной пластинок феррита и цемен­тита. Наиболее крупнодисперсная структура — перлит, наиболее мелкодисперсная — тростит. При переохлаждении аустенита при­близительно ниже 240 °С скорость диффузии падает почти до нуля и происходит бездиффузионное мартенситное превращение. Образу­ется мартенсит — пересыщенный твердый раствор углерода в α – желœезе. Мартенсит имеет ту же концентрацию углерода, что и ис­ходный аустенит. Из-за высокой пересыщенности углеродом решетка мартенсита сильно искажается, благодаря чему мартенсит имеет высокую твердость (до

НRС 65). Горизонтальная линия М_н диаграм­мы соответствует началу .превращения аустенита в мартенсит, а ли­ния М_к — завершению этого процесса.

В диапазоне температур от мартенситного до перлитного пре­вращения происходит промежуточное превращение и образуется структура, называемая бейнит.

Закалка — это вид термической обработки, состоящий в нагре­ве стали до определœенной температуры, выдержке и последующем быстром охлаждении. В результате закалки повышается твердость и прочность, но снижается вязкость и пластичность. Нагрев стали производится на 30…50 °С выше линии GSK диаграммы Fе-Fе₃С. В доэвтектоидных сталях нагрев выше линии GS необходим для того, чтобы после закалки в структуре не было мягких ферритных включений. Для заэвтектоидных сталей применяется нагрев выше линии

SК, так как присутствие цементита не снижает твердость стали.

Обычно в результате закалки образуется мартенситная структура. По этой причине охлаждать сталь следует с такой скоростью, чтобы кривая охлаждения не пересекала С– образные кривые диаграммы изотер­мического превращения аустенита (рис. 16). Для достижения высо­кой скорости охлаждения закаливаемые детали погружают в воду (для углеродистых сталей) или минœеральные масла (для легирован­ных сталей).

Способность стали закаливаться на мартенсит принято называть зака­ливаемостью. Она характеризуется значением твердости, приобре­таемой сталью после закалки и зависит от содержания углерода. Стали с низким содержанием углерода (до 0,3 %) практически не закаливаются и закалка для них не применяется.

Прокаливаемостью принято называть глубина проникновения закален­ной зоны. Отсутствие сквозной прокаливаемости объясняется тем, что при охлаждении сердцевина остывает медленнее, чем поверхность. Прокаливаемость характеризует критический диаметр

D_кр, т. е. максимальный диаметр детали цилиндрического сечения, кото­рая прокаливается насквозь в данном охладителœе.

Отпуск стали — это вид термической обработки, следующий за закалкой и заключающийся в нагреве стали до определœенной темпера­туры (ниже линии РSК), выдержке и охлаждении. Цель отпуска — получение более равновесной по сравнению с мартенситом структу­ры, снятие внутренних напряжений, повышение вязкости и пластич­ности. Различают низкий, средний и высокий отпуск.

Низкий отпуск проводится при температуре 150…200 °С. В ре­зультате снимаются внутренние напряжения, происходит неĸᴏᴛᴏᴩᴏᴇ увеличение пластичности и вязкости без заметного снижения твер­дости. Образуется структура мартенсит отпуска. Низкому отпуску подвергают режущий и мерительный инструмент, а также детали, которые должны обладать высокой твердостью и износостойкостью.

При среднем отпуске производится нагрев до 350…450 °С. При этом происходит неĸᴏᴛᴏᴩᴏᴇ снижение твердости при значительном увеличении предела упругости и улучшении сопротивляемости дей­ствию ударных нагрузок. Структура стали представляет собой трос­тит отпуска, который имеет зернистое, а не пластинчатое строение. Применяется для пружин, рессор, ударного инструмента.

Высокий отпуск проводится при 550…650 °С. В результате твер­дость и прочность снижаются значительно, но сильно возрастают вязкость и пластичность и получается оптимальное для конструкци­онных сталей сочетание механических свойств. Структура стали — сорбит отпуска с зернистым строением цементита. Применяется для деталей, подвергающихся действию высоких нагрузок. Термическая обработка, состоящая из закалки и высокого отпуска, принято называть улучшением. Она является основным видом обработки конструкци­онных сталей.

referatwork.ru

Отпуск закаленных сталей

Итак, мы получили сильно пересыщенный твердый раствор – мартенсит! Мы говорили, что в пересыщенном растворе создаются большие напряжения, и система является неустойчивой. Следовательно, должны протекать процессы, уменьшающие причины, вызывающие напряжения и неустойчивость системы.

Когда мы разбирали процессы распада пересыщенного раствора в сплаве дуралюмин, то установили, что они идут даже при комнатных температурах. Это объясняется тем, что алюминий – металл легкоплавкий, и процессы диффузии атомов при низких температурах протекают успешно. Железо же имеет температуру плавления в два с лишним раза выше, и подвижность атомов железа и углерода очень низкая, период полураспада мартенсита составляет сотни и тысячи лет! Отсюда, распад мартенсита при комнатных условиях невозможен. Однако мы говорили, что различные изделия должны обладать и различными свойствами и многие не смогут служить, имея мартенситную структуру. Следовательно, мы должны производить искусственно распад мартенсита в той или иной степени, в зависимости от требуемых свойств, т. е. нагревать! Такая термическая операция носит название отпуск стали.

В зависимости от температуры нагрева происходят следующие процессы. Уже при температурах 80-200 °С фиксируются физическими методами изменения в структуре закаленной стали. Начинается очень незначительное выделение атомов углерода в виде тонких образований карбида на основе железа, подобно, как при распаде твердого раствора в дуралюмине. Образуется так называемый отпущенный мартенсит! Отпущенный мартенсит является смесью пересыщенного α-твердого раствора и еще не обособившихся частиц карбида. Таким образом, мартенсит разупрочняется, с одной стороны, но образовавшиеся очень твердые кристаллы цементита, упрочняют сталь! Такому отпуску подвергаются инструментальные стали!

Второй интервал превращений при отпуске закаленной стали можно выделить следующий 200-300 °С. Это температуры дальнейшего выделения углерода из мартенсита. При температуре 300 °С α-твердый раствор содержит около 0,15-0,20 % С; это снижает напряжения и твердость. Структура стали при таком отпуске будет представлять зернистую смесь феррита и цементита. Эта структура носит название троостит отпуска, она характеризуется достаточно высокой прочностью и твердостью, при достаточной пластичности. Такой отпуск применяется для ударного инструмента и для деталей, работающих с ударными нагрузками (ударники отбойных и клепальных молотков и т. д.). Дальнейшее повышение температуры до 400 °С ведет к полному выделению углерода из твердого раствора, снятию напряжений и снижению твердости. Такому отпуску подвергаются различные пружинные элементы (пружины, рессоры и другие подобные детали).

Дальнейшее повышение температуры отпуска до 500-600 °С сопровождается ростом кристаллов цементита, что существенно снижает твердость стали и приближает ее к твердости отожженной (т .е. в состоянии поставки). Однако структура отпущенной стали, которая носит название сорбит отпуска, отличается от отожженной тем, что при отпуске зернистое строение смеси феррита и цементита, а в отожженной – пластинчатое. Это существенно повышает механические свойства стали! Особенно ее усталостную прочность!

Поэтому закалка стали на мартенсит, с последующим высоким отпуском (500-600 °С) называется улучшением! Такой термической обработке подвергаются детали машин и механизмов, работающих с большими циклическими нагрузками (различные валы, шестерни и т. д.), а также она используется как подготовка деталей к проведению поверхностной закалки (токами высокой частоты), или к последующей химико-термической обработке (азотирование) и т. д.

Процессы, протекающие при распаде мартенсита при нагреве (отпуск), подобны процессам при старении дуралюмина. При постоянном объеме выделяющейся фазы, величина выделяющихся частиц влияет на прочность и твердость сплава. Чем мельче выделяющиеся частицы, тем больше плоскостей скольжения дислокаций блокируется, тем выше твердость и прочность. При росте выделяющихся частиц с повышением температуры становится меньше заблокированных плоскостей скольжения дислокаций, пластичность повышается, прочность снижается, и чем крупнее частицы, тем больше это влияние!

Инженеру надо помнить, что качественное изделие можно получить лишь при правильно проведенной термической обработке – закалке и отпуске! Возможно такое, что твердость после закалки удовлетворяет, но и в этом случае обязательно нужен отпуск для снятия напряжений, возникнувших при закалке.

Е.И. Марр, доцент, к.т.н.

2

studfiles.net

СТЦ / Термины теории термообработки

/ Справочник металлопроката / Нержавеющий металлопрокат / Некоторые термины из Теории термообработки Термообработкой называется тепловое воздействие на металл с целью направленного изменения его структуры и свойств. Классификация видов термообработки: Отжиг. Отжигом называют термообработку, направленную на получение в металлах равновесной структуры. Любой отжиг включает в себя нагрев до определенной температуры, выдержку при этой температуре и последующее медленное охлаждение. Цель отжига – уменьшить внутренние напряжения в металле, уменьшить прочностные свойства и увеличить пластичность. Отжиг делят на отжиг 1 рода и 2 рода. Отжиг 1 рода – это такой вид отжига, при котором не происходит структурных изменений, связанных с фазовыми превращениями. Отжиг 1 рода в свою очередь разделяют на 4 группы: 1.  Гомогенизация– отжиг, направленный на уменьшение химической неоднородности металлов, образующейся в результате рекристаллизации. В отличие от чистых металлов, все сплавы после кристаллизации характеризуются неравновесной структурой, т.е. их химический состав является переменным как в пределах одного зерна, так и в пределах всего слитка. Химическая неоднородность обусловлена различной температурой плавления исходных компонентов. Чем меньше это различие, тем более заметна химическая неоднородность, получающаяся в слитке. Избавится от нее невозможно, можно только уменьшить. Для этого применяют высокотемпературный отжиг с длительными выдержками (от 2 до 48 часов). При высокой температуре подвижность атомов в кристаллической решетке высокая и с течением времени за счет процессов диффузии происходит постепенное выравнивание химического состава. Однако усреднение химического состава происходит в пределах одного зерна, т.е. устраняется в основном дендритная ликвация. Чтобы устранить зональную ликвацию (химическую неоднородность в пределах части слитка), необходимо выдерживать слитки при данной температуре в течение нескольких лет. А это практически невозможно. В процессе отжига на гомогенизацию происходит постепенное растворение неравновесных интерметаллидных фаз, которые могут образоваться в результате кристаллизации с большой скоростью. При последующем медленном охлаждении после отжига такие неравновесные фазы больше не выделяются. Поэтому после гомогенизации металл обладает повышенной пластичностью и легко поддается пластической деформации. 2. Рекристаллизационный отжиг. Холодная пластическая деформация вызывает изменение структуры металла и его свойств. Сдвиговая деформация вызывает увеличение плотности дефектов кристаллической решетки, таких как вакансии, дислокации. Образование  ячеистой структуры происходит с изменением формы зерен, они плющиваются, вытягиваются в направлении главной деформации. Все эти процессы ведут к тому, что прочность металла постепенно увеличивается, пластичность падает, т.е. возникает наклеп или нагартовка. Дальнейшая деформация такого металла невозможна, т.к. происходит его разрушение. Для снятия эффекта упрочнения применяют рекристаллизационный отжиг, т.е. нагрев металла до температур выше начала кристаллизации, выдержку с оследующим медленным охлаждением. Температура нагрева зависит от состава сплава. Для чистых металлов температура начала рекристаллизации tp=0,4Тпл, ºК, для обычных сплавов порядка 0,6Тпл, для сложных термопрочных сплавов 0,8Тпл. Продолжительность такого отжига зависит от размеров детали и в среднем составляет от 0,5 до 2 часов. В процессе рекристаллизационного отжига происходит образование зародышей новых зерен и последующий рост этих зародышей. Постепенно старые деформированные зерна исчезают. Количество дефектов в кристаллической решетке уменьшается, наклеп устраняется, и металл возвращается в исходное состояние.   Степень деформации определяет размер зерна после отжига. Если она близка к критической (eкр=5-15%), то в результате после отжига в металле возникают крупные зерна, что обычно нежелательно. Поэтому перед рекристаллизационным отжигом деформацию металлов производят со степенью 30-60%. В результате получается мелкозернистая однофазная структура, обеспечивающая хорошее сочетание прочности и пластичности. Увеличение степени деформации до 80-90% вызывает появление в металле текстуры деформации. После рекристаллизационного отжига текстура деформации меняется на текстуру рекристаллизации. Как правило, это сопровождается резким направленным ростом зерна. Увеличение размеров зерна, т.е. снижение механических свойств, может вызвать также слишком большая температура отжига или большая выдержка. Поэтому при назначении режимов отжига необходимо использовать диаграмму рекристаллизации. Рекристаллизационный отжиг может применяться как предварительная, промежуточная, так и как окончательная термообработка. Как предварительная термообработка он применяется перед холодной деформацией, если исходное состояние металла неравновесное и имеет какую-то степень упрочнения. Как промежуточная операция рекристаллизационный отжиг применяется между операциями холодной деформации, если суммарная степень деформации слишком велика и запасов пластичности металла не хватает. Как окончательный вид отжига его применяют в том случае, если потребитель требует поставки полуфабрикатов в максимально пластичном состоянии. В некоторых случаях потребителю требуется полуфабрикат, сочетающий определенный уровень прочности с необходимым запасом пластичности. В этом случае вместо рекристаллизационного отжига используют его разновидность – отжиг на полигонизацию. Отжиг на полигонизацию проводят при температуре, которая ниже температуры начала рекристаллизации. Соответственно при такой температуре происходит лишь частичное устранение наклепа за счет процессов возврата второго рода, т.е. происходит уменьшение плотности дефектов кристаллической решетки, образование ячеистой дислокационной структуры без изменения формы зерен. Степень уменьшения наклепа зависит, прежде всего, от температуры. Чем ближе температура к порогу рекристаллизации, тем меньше наклеп, тем больше пластичность и наоборот.   3.  Отжиг для снятия внутренних напряжений. Внутренние напряжения в металле могут возникать в результате различных видов обработки. Это могут быть термические напряжения, образовавшиеся в результате неравномерного нагрева, различной скорости охлаждения отдельных частей детали после горячей деформации, литья, сварки, шлифовки и резания. Могут быть структурными, т.е. появившиеся в результате структурных превращений, происходящих внутри детали в различных местах с различной скоростью. Внутренние напряжения в металле могут достигать большой величины и, складываясь с рабочими, т.е. возникающими при работе, могут неожиданно превышать предел прочности и приводить к разрушению. Устранение внутренних напряжений производится с помощью специальных видов отжига. Этот отжиг проводится при температурах ниже температуры рекристаллизации: tотж=0,2-0,3Тпл º К. Повышенная температура облегчает скольжение дислокаций и, под действием внутренних напряжений, происходит их перераспределение, т.е. из мест с повышенным уровнем внутренних напряжений дислокации перемещаются в области с пониженным уровнем. Происходит как бы разрядка внутренних напряжений. При нормальной температуре этот процесс будет длиться в течение нескольких лет. Увеличение температуры резко увеличивает скорость разрядки, и продолжительность такого отжига составляет несколько часов. 4.  Патентирование. Смотреть термообработку стали. Отжиг второго рода– термообработка, направленная на получение равновесной структуры в металлах и сплавах, испытывающих фазовые превращения. При отжиге второго рода нагрев и последующее охлаждение может вызвать как частичную, так и полную замену исходной структуры. Полная замена (aRbRa) в результате двойной перекристаллизации позволяет кардинально изменить строение сплава, уменьшить размер зерна, снять наклеп, устранить внутренние напряжения, т.е. полностью изменить структуру и свойства детали. Отжиг второго рода может быть полным и неполным.   Полный отжиг сопровождается полной перекристаллизацией. При неполном отжиге структурные превращения происходят не полностью, с частичным сохранением исходной фазы. Неполный отжиг применяется в тех случаях, когда можно изменить строение второй фазы, исчезающей и вновь появляющейся при этом виде отжига. Закалка Закалка – это термообработка, направленная на получение в сплаве максимально неравновесной структуры и соответственно аномального уровня свойств. Любая закалка включает в себя нагрев до заданной температуры, выдержку и последующее быстрое резкое охлаждение. В зависимости от вида фазовых превращений, происходящих в сплаве при закалке, различают закалку с полиморфным превращением и закалку без полиморфного превращения. Закалка с полиморфным превращением. Этот вид закалки применяется для сплавов, в которых один из компонентов имеет полиморфные превращения. При закалке с полиморфным превращением нагрев металла производится до температуры, при которой происходит смена типа кристаллической решетки в основном компоненте. Образование высокотемпературной полиморфной структуры сопровождается увеличением растворимости легирующих элементов. Последующее резкое охлаждение ведет к обратному изменению типа кристаллической решетки, однако из-за быстрого охлаждения в твердом растворе остается избыточное содержание атомов других компонентов, поэтому после такого охлаждения образуется неравновесная структура. В металле сохраняются внутренние напряжения. Они вызывают резкое изменение свойств, увеличивается прочность, уменьшается пластичность. При быстром охлаждении перестройка кристаллической решетки происходит за счет одновременного смещения целы групп атомов. В результате вместо обычных зерен в металле появляется игольчатая структура, которая называется мартенситом. Неравновесное состояние металла после такого типа закалки является термодинамически неустойчивым. Поэтому, чтобы перевести металл в более устойчивое состояние, получить необходимый уровень внутренних напряжений, а соответственно и необходимые механические свойства, применяют дополнительную термообработку, которую называют отжиг.  Закалка  без  полиморфного превращения. Применяется  для  сплавов, не  испытывающих  полиморфных  превращений, но имеющих  ограниченную растворимость одного компонента в другом. Если сплав, содержащий вторичные фазы, нагреть до температуры выше линии солидус, то увеличение растворимости приведет к растворению вторичных фаз. Если теперь такой твердый раствор быстро охладить, то выделение вторичных фаз образоваться не успеет, т.к. для этого требуется время на прохождение процесса диффузии, образование другой кристаллической решетки, границ раздела между фазами. В результате, при нормальной температуре пересыщенный метастабильный твердый раствор содержит избыток второго компонента. Такое изменение структуры изменяет свойства сплава, прочность может, как увеличиться, так и уменьшиться, а пластичность, как правило, увеличивается. Состояние металла после такой закалки является термодинамически неустойчивым. Самопроизвольно или под влиянием предварительного нагрева метастабильный твердый раствор начинает распадаться с выделением вторичной фазы, т.е.  αмRα+βII. Этот процесс называется  старением. Таким образом, старение – это термообработка, которая проводится после закалки без полиморфного превращения, направленная на получение в сплаве более равновесной структуры и заданного уровня свойств. Отпуск. Отпуск – термообработка, направленная на уменьшение внутренних напряжений в сплавах после закалки с полиморфным превращением. Образование вторичных фаз после закалки с полиморфным превращением всегда опровождается резким увеличением внутренних. Соответственно максимально увеличиваются прочность и твердость, до минимума падает пластичность. Чтобы получить необходимое соотношение прочности и пластичности, такой сплав после закалки подвергают дополнительной термообработке: отпуску. Нагрев вызывает уменьшение концентрации легирующих элементов в твердом растворе и выделение вторичных фаз. После закалки без полиморфного превращения сплав имеет структуру пересыщенного твердого раствора. Такое состояние сплава – нестабильное и с  течением времени начинает меняться. Пересыщенный твердый раствор распадается с выделением из него мелких включений вторичной фазы. Этот процесс проходит в несколько стадий: На первой стадии в кристаллической решетке твердого раствора появляются зоны, обогащенные атомами второго компонента. С течением времени эти зоны увеличиваются. На второй стадии концентрация атомов второго компонента достигает величины, соответствующей по концентрации выделения вторичной фазы. Наступает третья стадия, т.е. формирование в этих зонах промежуточной кристаллической решетки, которая отличается то решетки твердого раствора и от решетки вторичной фазы. На четвертой стадии увеличение концентрации второго компонента приводит кобразованию окончательной кристаллической решетки вторичной фазы и образованию границы раздела между твердым раствором и вторичной фазой. Так как процесс распада твердого раствора основан, прежде всего, на  диффузионных процессах, то он в значительной степени зависти от температуры. Чем выше температура, тем быстрее идет процесс распада. Если температура нормальная, то процесс распада называется  естественным старением, а если температура повышенная, то – искусственным старением. В результате, после старения структура сплава представляет собой зерна твердого раствора равновесного химического состава, с равномерно распределенным по объему, огромным количеством мелких выделений вторичной фазы. Эти выделения, располагаясь на плоскостях скольжения, препятствуют перемещению дислокаций, требуют увеличение скалывающего напряжения. Соответственно, прочность и твердость сплава увеличиваются.  Химико-термическая обработка (ХТО). Это одновременное воздействие на металл химической среды, тепла с целью направленного изменения состава и свойств поверхности детали.  Различные виды ХТО направлены либо на повышение коррозионной стойкости, либо прочности и твердости, износостойких, антифрикционных свойств.  Изменяя состав химической среды, можно  в одних и тех же деталях получать различные свойства. Термомеханическая обработка. Это сочетание пластической деформации, упрочняющей термообработки, причем образующийся в результате деформации наклеп сохраняется и влияет на фазовые превращения, происходящие при термообработке. Такое комплексное воздействие на металл позволяет получить уровень свойств в металле более высокий, чем можно получить после деформации или после термообработки в отдельности.   Коррозионностойкие стали Коррозией называют разрушение металла под действием химического или электрохимического воздействия под действием окружаемой среды. Основные факторы воздействия коррозии и ее влияние на экономику: Экономический фактор – экономические потери промышленности в результате коррозии. Надежность эксплуатации объектов или машин. Экологический фактор. Виды коррозии: Равномерная (поверхностная). Местная (точечная). Межкристаллитная (по границам зерен). Коррозия под напряжением (ножевая). Электрохимическая коррозия. Межкристаллитная коррозия (МКК). Железо не является коррозионностойким металлом. Чистое железо активно взаимодействует со всеми элементами. Повысить коррозионностойкость можно введением легирующих элементов, которые вызывают его пассивацию. Пассивация – эффект создания на поверхности стальной детали тонкой защитной пленки, подслоем которой является кислород. Результат – электронный потенциал становится положительным и поверхность становится менее склонной к коррозии. Усиливают пассивацию Cr, Ni, Cu, Mo, Pt, Pd. Особенно сильно влияет Cr. Химический состав: Cr13-30%, Ni4-25%, Moдо 5%, Cuдо 1%. В зависимости от содержания легирующих элементов структура и свойства сталей могут быть различными. Если сталь содержит в основном Cr, который стабилизирует феррит, то сталь будет ферритной (низкая твердость, низкая прочность, высокая пластичность). Если сталь содержит в себе кроме Cr C, то ее структура будет мартенситной. Зная структуру стали, можно прогнозировать ее свойства и назначать режимы термообработки. Для определения, к какому структурному классу относится сталь, разработана диаграмма Шеффлера.  Экв. Ni=%Ni + 30(%C) + 0,5(%Mn). Экв. Cr=%Cr + %Mo + 1,5(%Si) + 0,5(%Nb). Cr повышает коррозионную стойкость только в том случае, когда его количество в растворе превышает 13%. Если количество Cr не слишком высоко и при этом сталь содержит много углерода, то происходит взаимодействие Cr и С с образованием карбидов. Особенно энергично образование карбидов наблюдается на границах зерен. При этом количество Cr в твердом растворе снижается. И если Cr менее 13%, то границы зерен становятся незащищенными. В результате коррозия легко может пересылаться по границам, не затрагивая центров зерен. Если скорость охлаждения велика, то карбиды по границам зерен образовываться не успевают. Количество Cr не снижается меньше 13%. Если скорость охлаждения очень мала, то при этом сначала образуются карбиды по границам зерен. При этом количество Cr снижается, но за счет диффузии из центра зерна происходит увеличение содержания Cr и стойкость восстанавливается. Если охлаждение идет таким образом, что содержание Cr на границах не успевает увеличиться и остается меньше 13%, то такая сталь склонна к межкристаллитной коррозии. Чтобы сделать сталь нечувствительной к межкристаллитной коррозии, нужно: Понизить содержание углерода и азота. Вводить в сталь другие карбидообразующие элементы более сильные, чем Cr (Ti, Nb). Увеличить скорость охлаждения при термообработке. Делать отжиг. Хромистые нержавеющие стали. Хромистые нержавеющие стали являются самыми дешевыми и поэтому самыми распространенными. Минимальное содержание Cr 13%. При содержании Cr больше 13% стабилизируется α – фаза (феррит) и никаких полиморфных превращений в таких сталях не происходит. Нагрев вызывает только увеличение зерна. Длительная выдержка при температуре около 600-650º С вызывает появление в сталях интерметаллидной фазы. Образование такой фазы сильно охрупчивает сталь, поэтому является нежелательной. Медленное охлаждение или длительная выдержка при 500º С вызывает образование упорядоченного твердого раствора, что также вызывает хрупкость стали. Такую хрупкость называют 475ºной хрупкостью. Увеличение температуры выше 1000º С вызывает бурный рост зерна и как следствие снижение вязкости, т.е. сталь тоже становится хрупкой. Поэтому при всех вариантах изготовления деталей из этих сталей и их термообработки необходимо избегать температурных интервалов, при которых возможно охрупчивание и потеря вязкости. Термообработка хромистых сталей. Термообработка сталей в зависимости от необходимости может быть смягчающей, т.е. отжиг или упрочняющей, т.е. закалка + отпуск. Отжиг проводится либо для устранения хрупкости, либо для снятия наклепа, либо для стабилизации химического состава и устранения склонности стали к межкристаллитной коррозии. Для устранения хрупкости, вызванной появлением упорядоченного твердого раствора, применяют отжиг с нагревом 500-550º С. Время выдержки должно быть меньше, чем τminпри появлении хрупкости 475º. Скорость охлаждения 10º С в минуту. Для устранения наклепа, а так же σ-фазы применяют второй вариант отжига с температурой 850-900º С. Скорость охлаждения 10º С в минуту. Третий вариант отжига применяется для массивных деталей, когда требуется стабилизировать содержание Cr по сечению детали, чтобы избежать склонности стали к межкристаллитной коррозии. Выдержка от 2 до 4 часов. Для хромистых сталей мартенситного класса применяют упрочняющую термообработку: закалка + отпуск. Возможно применение одной закалки без отпуска, если деталь небольших размеров или охлаждение идет на воздухе. Для хромистых сталей мартенситного класса охлаждение в любом случае дает мартенситную структуру. Поэтому применение охлаждающих сред (вода, масло) не требуется. Лишь охлаждение печью вызывает ферритно-карбидную структуру. Такой же структуры можно добиться после закалки и отпуска при температуре 650º С. Наибольшая твердость достигается после закалки. В этом состоянии сталь обладает наивысшей коррозионной стойкостью, т.к. Cr находится в твердом растворе. Если требуется сохранить твердость и коррозионную стойкость, то отпуск стали проводят при температуре 250-350º С. А если требуется повышенная вязкость, то проводят высокий отпуск (650º С). Состав, структура и свойства хромистых сталей. Основные легирующие элементы: Cr- 13-28%. С – 0,05-1%. Ti, Nb< 1% – вводятся для стабилизации стали. Ni, Cu, Mo- вводятся для повышения коррозионной стойкости и вязкости. Хромистые стали делят на: Cr 13%. Cr 17%. Cr 25-27%. Увеличение содержания углерода вызывает в хромистых сталях мартенситное превращение, так же появление карбидов. Чем больше карбидов и С, тем  По содержанию углерода стали делят на: Стали ферритного класса (08Х13, 08Х17, 05Х27). Стали ферритно-мартенситного класса (12Х13). Стали мартенситного класса (20Х13, 30Х13, 40Х13). Стали с мартенситом + карбиды (65Х16, 95Х18Ш). В зависимости от структуры стали изменяются ее свойства и назначение. Стали ферритного класса из всех хромистых отличаются наилучшей пластичностью. Из них изготавливают листы и другие полуфабрикаты для изготовления деталей с применением сварки. Из всех хромистых стали ферритного класса хорошо поддаются сварке. При использовании стали следует помнить, что она может охрупчиваться при медленном охлаждении, а так же при увеличении зерна. Поэтому в эти стали добавляют Tiи Nb, которые образуют карбиды. Такие стали называют стабилизированными. Для сталей ферритного класса применяют отжиг в разных вариантах – 1, 2, иногда 3. Стали мартенситного класса отличаются высокой твердостью и прочностью, поэтому их используют для изготовления деталей, которые должны сохранять высокую прочность и твердость при работе в агрессивных средах. Для таких сталей проводят закалку + низкий отпуск. Стали со структурой мартенсит + карбиды имеют большое количество карбидов хрома. Они используются для изготовления деталей, которые работают в агрессивных средах при температуре от -150 до +250º С. Твердость 57 HRC. Термообработка: закалка (1000-1150º С – воздух) + отжиг (250-350º С). Хромоникелевые стали. Если сталь кроме Cr содержит еще Ni, Mn, Mo, то ее структура из ферритной может измениться на ферритно-аустенитную или даже на чистую аустенитную. Т.е. после охлаждения на воздухе сталь сохраняет аустенитную структуру, которая не меняется ни при каких вариантах термообработки. При содержании Ni>10% сталь становится аустенитной. Аустенит позволяет получить не только коррозионную стойкость, но так же и высокие технические свойства. Сталь хорошо поддается обработке давлением, сварке, сохраняет свойства до 600-700º С, не охрупчивается, не чувствительна к хладноломкости, но сталь склонна к межкристаллитной коррозии и ее невозможно упрочнять закалкой. Термообработка: закалка + отжиг. И после закалки и после отжига структура одинаковая, одинаковые и свойства. Закалке подвергают тонкостенные изделия простой формы и небольшого размера. Температура и закалки, и отжига одинакова и зависит от состава стали. Если сталь содержит только Cr,  Ni, то температура не должна превышать 950-1000º С. Увеличение температуры вызывает резкий рост зерна и снижение характеристик. Охлаждение при закалке должно быть таким, чтобы не попасть в область выделения карбидов Cr. Уменьшения стоимости хромоникелевых сталей можно добиться, если вместо Niвводить Mn. Для того, чтобы стабилизировать структуру, необходимо, чтобы Cr<15%, Mn>15%. Если условие не выполняется, то мы получаем сталь с неустойчивым структурным состоянием. Для получения стабильной аустенитной структуры Niзаменяют частично (10Х14Г14Н4Т, 20Х13Н4Г9). Термообработка принципиально не отличается от термообработки хромоникелевых сталей. Такой недостаток хромоникелевых сталей, как склонность к росту зерна, можно устранить, используя для сварных деталей стали ферритно-аустенитного класса (15Х22Н5М5Т) или аустенитно-мартенситного класса (08Х15Н5Д2Т). Стали аустенитно-мартенситного класса обладают повышенной твердостью. Чисто аустенитные стали склонны к коррозии под напряжением. Даже самые лучшие аустенитные стали оказываются недостаточно стойкими при контакте с кислотами. Поэтому разработаны коррозионно-стойкие сплавы: Fe – Ni – Cr (04ХН40МДТЮ). Ni- Cr  (ХН45В). Ni- Mo  (Н70МФ). Cr – Ni – Mo  (ХН65МВ).

www.stcenter.ru

Вопрос 4. Закалка и отпуск углеродистой стали.

Закалка заключается в нагреве стали до температуры выше критической или температуры растворения избыточных фаз, выдержке и последующем охлаждении со скоростью, превышающей критическую. Закалка не является окончательной операцией термической обработки. Чтобы уменьшить хрупкость и напряжения, вызванные закалкой, и получить требуемые механические свойства, сталь после закалки обязательно подвергают отпуску. Инструментальную сталь в основном подвергают закалке и отпуску для повышения твёрдости, прочности и износостойкости, конструкционную сталь — для повышения прочности и твёрдости, получения достаточно высокой пластичности и вязкости, а для ряда деталей также высокой износостойкости. Для многих высоколегированных сталей температура нагрева под закалку значительно превышает критические точки (на 150–250 °С), что необходимо для перевода в твёрдый раствор специальных карбидов и …
получения требуемой степени легирования аустенита.

Продолжительность нагрева должна обеспечить прогрев изделия по сечению и завершение фазовых превращений, но не должна быть слишком большой, чтобы не вызвать роста зерна и обезуглероживания поверхностных слоёв стали. На 1 мм сечения изделия из доэвтектоидных сталей продолжительность нагрева принимают в электропечах 45–75 °С, а в соляной ванне 15–20 °С. Время изотермической выдержки при заданной температуре для деталей машин часто принимают равным 15–25% от продолжительности сквозного нагрева. Выдержку в электрической печи при температуре закалки для инструмента из углеродистой стали (0,7–1,3% С) рекомендуют продолжительностью 50–80 с на 1 мм наименьшего сечения, а легированной стали — 70–90 с; при нагреве в соляной ванне соответственно 20–25 с для углеродистой стали и 25–30 с для легированной. Фасонный инструмент и детали машин сложных форм при нагреве под закалку для уменьшения деформации рекомендуют предварительно подогревать в печи при 400–600 °С.

Для предохранения изделий от окисления и обезуглероживания нередко в рабочее пространство печи вводят защитную газовую среду (контролируемые атмосферы).

Охлаждающие среды для закалки. Охлаждение при закалке должно обеспечить получение структуры мартенсита в пределах заданного сечения изделия и не должно вызывать закалочных дефектов: трещин, деформаций, коробления и высоких растягивающих остаточных напряжений в поверхностных слоях. Варьирование скоростью охлаждения обеспечивают обычно использованием различных охлаждающих сред. Охлаждающие среды могут быть разделены в зависимости от состава и свойств охлаждающего вещества на несколько групп: вода и водные растворы, масла, расплавы солей и щелочей, водовоздушные смеси, расплавленные металлы и сплавы, синтетические закалочные среды, быстродвижущиеся потоки охлаждающего вещества. Вода и водные растворы отличаются высокой интенсивностью охлаждения как в области повышенных температур (600–500 °С), так и при температурах мартенситного превращения. Последнее неблагоприятно сказывается на структуре и является причиной деформации и трещинообразования вследствие появления больших внутренних напряжений, особенно в крупных изделиях. Различные добавки могут влиять на охлаждающую способность водных растворов. Дальнейшим усовершенствованием методов охлаждения явилось применение смесей воды с воздухом, подаваемых через форсунки. Водовоздушные среды применяют для охлаждения крупных поковок, рельсов и т.д. Для легированных сталей, обладающих при закалке более высокой устойчивостью переохлажденного аустенита, применяют минеральные масла. При закалке в масле по сравнению с водой значительно снижается скорость охлаждения в интервале температур мартенситного превращения (особенно при 250–100°С), что уменьшает опасность возникновения закалочных дефектов. Температуру масла при закалке поддерживают в пределах 60–90°С, когда его вязкость оказывается минимальной.

Специальные способы закалки. Наиболее широко применяют закалку в одном охладителе. Такую закалку называют непрерывной. Во многих случаях, особенно для изделий сложной формы и при необходимости уменьшения деформации, применяют и другие (специальные) способы закалки. К ним относят прерывистую закалку, закалку с самоотпуском, ступенчатую закалку, изотермическую закалку. Для некоторых сталей целесообразно после закалки проводить дополнительную обработку холодом. Прерывистая закалка (в двух средах) заключается в том, что изделие сначала быстро охлаждают в воде до температуры начала мартенситного превращения, а затем переносят в менее интенсивный охладитель (например, в масло или на воздух), в котором оно охлаждается до 20 °С. По сравнению с непрерывной закалкой этот способ позволяет уменьшить внутренние напряжения, в том числе и в области температур мартенситного превращения. Закалка с самоотпуском отличается тем, что охлаждение изделия в закалочной среде прерывают, сохраняя в сердцевине изделия некоторое количество теплоты. Под действием теплообмена температура в поверхностных слоях повышается, обеспечивая их самоотпуск. Закалку с самоотпуском применяют, например, для таких инструментов, как зубила, кувалды, слесарные молотки, керны, которые работают с ударными нагрузками и должны сочетать высокую твёрдость на поверхности с повышенной вязкостью в сердцевине. Ступенчатую закалку проводят охлаждением в среде, имеющей температуру несколько выше начала мартенситного превращения, и выдержкой в ней сравнительно короткое время для выравнивания температуры по сечению изделия, охлаждая его затем до комнатной температуры на воздухе. Мартенситное превращение протекает при охлаждении на воздухе, но менее полно, чем при непрерывной закалке, вследствие чего сталь сохраняет больше остаточного аустенита. Применяется этот способ для инструмента из углеродистых сталей диаметром не более 10 мм. Изотермическую закалку выполняют в основном так же, как и ступенчатую, но с более длительной выдержкой выше температуры начала мартенситного превращения, в процессе которой происходит распад аустенита с образованием нижнего бейнита[8]. Для углеродистых сталей изотермическая закалка не даёт существенного повышения механических свойств, поэтому используют такой способ закалки только для легированных сталей. У большинства легированных сталей распад аустенита в промежуточной области не идёт до конца. Желательно получать структуру нижнего бейнита с 10–20% остаточного аустенита, обогащённого углеродом, но без мартенсита. В этом случае достигают высокой прочности при достаточной вязкости стали. Аустенит в структуре изотермически закалённой стали значительно снижает сопротивление хрупкому разрушению.

В качестве охлаждающей среды при ступенчатой и изотермической закалке чаще применяют расплавленные соли с температурой 150–500 °С, а также расплавленные щелочи. Чем ниже температура соли или щелочи, тем выше скорость охлаждения в ней. Закалку в щелочах называют светлой, так как она позволяет получить чистую поверхность светло-серого цвета.

Обработка стали холодом целесообразна в тех случаях, когда в закалённой стали присутствует значительное количество остаточного аустенита. Охлаждение закалённой стали до отрицательных температур, близких к температуре конца мартенситного превращения, приводит к уменьшению количества остаточного аустенита. Обработку холодом выполняют сразу после закалки, а затем проводят отпуск. Используют такую обработку с целью повышения стабильности структуры и твёрдости главным образом для измерительных инструментов, пружин и деталей из цементуемых легированных сталей.

Отпуск заключается в нагреве закалённой стали до температур ниже температуры превращения перлита в аустенит, выдержке при заданной температуре и последующем охлаждении. Отпуск является окончательной операцией термической обработки, в результате которой сталь получает требуемые механические свойства. Кроме того, отпуск полностью или частично устраняет внутренние напряжения, возникающие при закалке. Скорость охлаждения после отпуска оказывает влияние на остаточные напряжения: чем медленнее охлаждение, тем они меньше. Ускоренное охлаждение после отпуска при 550–650 °С повышает предел выносливости за счёт образования в поверхностном слое остаточных напряжений сжатия. Однако изделия сложной формы во избежание их коробления после отпуска при высоких температурах следует охлаждать медленно, а изделия из легированных сталей, склонных к обратимой отпускной хрупкости, после отпуска при 500–650 °С во всех случаях следует охлаждать быстро.

По температуре различают три вида отпуска.

Низкотемпературный (низкий) отпуск проводят при нагреве до 250 °С. При этом снижаются закалочные напряжения, мартенсит закалки переводится в отпущенный мартенсит, повышается прочность и немного улучшается вязкость без заметного снижения твёрдости. Закалённая высокоуглеродистая сталь после низкого отпуска сохраняет высокие значения твёрдости и износостойкости. Низкотемпературному отпуску подвергают режущий и мерительный инструмент из углеродистых и низколегированных сталей, а также детали, подвергнутые поверхностной закалке, цементации, цианированию или нитроцементации. Реже низкий отпуск применяют для среднеуглеродистых сталей с содержанием 0,30–0,45 % С. Продолжительность отпуска зависит от сечения деталей и составляет обычно 1–2,5 ч, а для массивных изделий и измерительных инструментов может быть значительно больше.

Среднетемпературный (средний) отпуск выполняют при 350–450 °С и применяют главным образом при изготовлении пружин и рессор, а также штампов. После такого отпуска сталь имеет твёрдость 40–50 HRC, высокие пределы упругости и выносливости и релаксационную стойкость. Охлаждение после отпуска следует проводить в воде, что способствует образованию на поверхности сжимающих остаточных напряжений, которые увеличивают предел выносливости пружин.

Высокотемпературный (высокий) отпуск проводят при температуре 500–680 °С, обеспечивая наилучшее соотношение прочности, пластичности и ударной вязкости стали. Термическую обработку, состоящую из закалки и высокого отпуска, называют улучшением. Улучшению подвергают среднеуглеродистые (0,3–0,5 % С) конструкционные стали, к которым предъявляют высокие требования по пределу выносливости и ударной вязкости. Длительность высокого отпуска составляет 1–6 ч в зависимости от габаритов изделий.





[1] Эвтектика — структура, состоящая из определённого сочетания двух или более твёрдых фаз, одновременно кристаллизовавшихся из жидкого сплава. Эвтектические сплавы — сплавы, в которых происходит одновременная кристаллизация нескольких твёрдых фаз при постоянной и самой низкой для данной системы сплавов температуры.

[2] Феррит — твёрдый раствор углерода в a-железе.

[3] Цементит — карбид железа Fe₂C.



[4] Стали подразделяют на спокойные, полуспокойные и кипящие по степени раскисления. Спокойные стали раскисляют марганцем, кремнием и алюминием, кипящие стали раскисляют только марганцем, для полуспокойных сталей используют промежуточные варианты.

[5] Ледебурит — эвтектическая смесь аустенита и цементита в интервале температур 723–1147 °C, или феррита и цементита ниже 723 °C

[6] Аустенит — твёрдый раствор внедрения углерода в g-железе.

[7] Мартенсит — упорядоченный пересыщенный твёрдый раствор углерода в α-железе такой же концентрации, как у исходного аустенита.

[8] Бейнит — структура стали, образующаяся в результате так называемого промежуточного превращения аустенита. Бейнит состоит из смеси частиц пересыщенного углеродом феррита и карбида железа.

---

	|	следующая страница ==>
Легирование чугунов.	|	Микрогетерогенные дисперсные системы.

---

Дата добавления: 2014-12-09; просмотров: 1.

---

Поделиться с ДРУЗЬЯМИ:

refac.ru

Лекция 14



Технологические особенности и возможности закалки и отпуска



1. Закалка

2. Способы закалки

3. Отпуск

4. Отпускная хрупкость



Закалка



Конструкционные стали подвергают закалке и отпуску для повышения прочности и твердости, получения высокой пластичности, вязкости и высокой износостойкости, а инструментальные – для повышения твердости и износостойкости.

Верхний предел температур нагрева для заэвтектоидных сталей ограничивается, так как приводит к росту зерна, что снижает прочность и сопротивление хрупкому разрушению.

Основными параметрами являются температура нагрева и скорость охлаждения. Продолжительность нагрева зависит от нагревательного устройства, по опытным данным на 1 мм сечения затрачивается: в электрической печи – 1,5…2 мин.; в пламенной печи – 1 мин.; в соляной ванне – 0,5 мин.; в свинцовой ванне – 0,1…0,15 мин.

По температуре нагрева различают виды закалки:

– полная, с температурой нагрева на 30…50^oС выше критической температуры А₃

.

Применяют ее для доэвтектоидных сталей. Изменения структуры стали при нагреве и охлаждении происходят по схеме:

.

Неполная закалка доэвтектоидных сталей недопустима, так как в структуре остается мягкий феррит. Изменения структуры стали при нагреве и охлаждении происходят по схеме:

– неполная с температурой нагрева на 30…50 ^oС выше критической температуры А₁

Применяется для заэвтектоидных сталей. Изменения структуры стали при нагреве и охлаждении происходят по схеме:

.

После охлаждения в структуре остается вторичный цементит, который повышает твердость и износостойкость режущего инструмента.

После полной закалки заэвтектоидных сталей получают дефектную структуру грубоигольчатого мартенсита.

Заэвтектоидные стали перед закалкой обязательно подвергают отжигу – сфероидизации, чтобы цементит имел зернистую форму.

Охлаждение при закалке.

Для получения требуемой структуры изделия охлаждают с различной скоростью, которая в большой степени определяется охлаждающей средой, формой изделия и теплопроводностью стали.

Режим охлаждения должен исключить возникновение больших закалочных напряжений. При высоких скоростях охлаждения при закалке возникают внутренние напряжения, которые могут привести к короблению и растрескиванию.

Внутренние напряжения, уравновешиваемые в пределах макроскопических частей тела, называются напряжениями I рода. Они ответственны за искажение формы (коробление) и образование трещин при термообработке. Причинами возникновения напряжений являются:

• различие температуры по сечению изделия при охлаждении;

• разновременное протекание фазовых превращений в разных участках изделия.

Для предупреждения образования трещин необходимо избегать растягивающих напряжений в поверхностных слоях изделия. На характер распределения напряжений при закалке, помимо режима охлаждения, оказывает влияние и температура нагрева под закалку. Перегрев содействует образованию закалочных трещин, увеличивает деформации.

Режим охлаждения должен также обеспечить необходимую глубину закаленного слоя.

Оптимальный режим охлаждения: максимальная скорость охлаждения в интервале температур А₁ – M_Н, для предотвращения распада переохлажденного аустенита в области перлитного превращения, и минимальная скорость охлаждения в интервале температур мартенситного превращения M_Н – M_К, с целью снижения остаточных напряжений и возможности образования трещин. Очень медленное охлаждение может привести к частичному отпуску мартенсита и увеличению количества аустенита остаточного, а следовательно к снижению твердости.

В качестве охлаждающих сред при закалке используют воду при различных температурах, технические масла, растворы солей и щелочей, расплавленные металлы.

Вода имеет существенный недостаток: высокая скорость охлаждения в интервале мартенситного превращения приводит к образованию закалочных дефектов. С повышением температуры воды ухудшается ее закалочная способность.

Наиболее высокой и равномерной охлаждающей способностью отличаются холодные 8…12 %-ные водные растворы NaCl и NaOH. Они мгновенно разрушают паровую рубашку и охлаждение происходит более равномерно и на стадии пузырькового кипения.

Увеличения охлаждающей способности достигают при использовании струйного или душевого охлаждения, например, при поверхностной закалке.

Для легированных сталей с высокой устойчивостью аустенита используют минеральное масло (нефтяное). Обеспечивающее небольшую скорость охлаждения в интервале температур мартенситного превращения и постоянство закаливающей способности. Недостатками минеральных масел являются повышенная воспламеняемость, низкая охлаждающая способность в интервале температур перлитного превращения, высокая стоимость.

При выборе охлаждающей среды необходимо учитывать закаливаемость и прокаливаемость стали.

Закаливаемость – способность стали приобретать высокую твердость при закалке.

Закаливаемость определяется содержанием углерода. Стали с содержанием углерода менее 0,20 % не закаливаются.

Прокаливаемость – способность получать закаленный слой с мартенситной и троосто-мартенситной структурой, обладающей высокой твердостью, на определенную глубину.

За глубину закаленной зоны принимают расстояние от поверхности до середины слоя, где в структуре одинаковые объемы мартенсита и троостита.

Чем меньше критическая скорость закалки, тем выше прокаливаемость. Укрупнение зерен повышает прокаливаемость.

Если скорость охлаждения в сердцевине изделия превышает критическую то сталь имеет сквозную прокаливаемость.

Нерастворимые частицы и неоднородность аустенита уменьшают прокаливаемость.

Характеристикой прокаливаемости является критический диаметр.

Критический диаметр – максимальное сечение, прокаливающееся в данном охладителе на глубину, равную радиусу изделия.

С введением в сталь легирующих элементов закаливаемость и прокаливаемость увеличиваются (особенно молибден и бор, кобальт – наоборот).



Способы закалки.



В зависимости от формы изделия, марки стали и нужного комплекса свойств применяют различные способы охлаждения (рис. 14.1)

Рис.14.1. Режимы закалки



1. Закалка в одном охладителе (V₁).

Нагретую до нужной температуры деталь переносят в охладитель и полностью охлаждают. В качестве охлаждающей среды используют:

• воду – для крупных изделий из углеродистых сталей;

• масло – для небольших деталей простой формы из углеродистых сталей и изделий из легированных сталей.

Основной недостаток – значительные закалочные напряжения.

2. Закалка в двух сферах или прерывистая (V₂).

Нагретое изделие предварительно охлаждают в более резком охладителе (вода) до температуры ~ 300⁰C и затем переносят в более мягкий охладитель (масло).

Прерывистая закалка обеспечивает максимальное приближение к оптимальному режиму охлаждения.

Применяется в основном для закалки инструментов.

Недостаток: сложность определения момента переноса изделия из одной среды в другую.

3. Ступенчатая закалка (V₃).

Нагретое до требуемой температуры изделие помещают в охлаждающую среду, температура которой на 30 – 50^oС выше точки М_Н и выдерживают в течении времени, необходимого для выравнивания температуры по всему сечению. Время изотермической выдержки не превышает периода устойчивости аустенита при заданной температуре.

В качестве охлаждающей среды используют расплавленные соли или металлы. После изотермической выдержки деталь охлаждают с невысокой скоростью.

Способ используется для мелких и средних изделий.

4. Изотермическая закалка (V₄).

Отличается от ступенчатой закалки продолжительностью выдержки при температуре выше М_Н, в области промежуточного превращения. Изотермическая выдержка обеспечивает полное превращение переохлажденного аустенита в бейнит.При промежуточном превращении легированных сталей кроме бейнита в структуре сохраняется аустенит остаточный. Образовавшаяся структура характеризуется сочетанием высокой прочности, пластичности и вязкости. Вместе с этим снижается деформация из-за закалочных напряжений, уменьшаются и фазовые напряжения.

В качестве охлаждающей среды используют расплавленные соли и щелочи.

Применяются для легированных сталей.

5. Закалка с самоотпуском.

Нагретые изделия помещают в охлаждающую среду и выдерживают до неполного охлаждения. После извлечения изделия, его поверхностные слои повторно нагреваются за счет внутренней теплоты до требуемой температуры, то есть осуществляется самоотпуск. Применяется для изделий, которые должны сочетать высокую твердость на поверхности и высокую вязкость в сердцевине (инструменты ударного действия: мототки, зубила).



Отпуск.



Отпуск является окончательной термической обработкой.

Целью отпуска является повышение вязкости и пластичности, снижение твердости и уменьшение внутренних напряжений закаленных сталей.

С повышением температуры нагрева прочность обычно снижается, а пластичность и вязкость растут. Температуру отпуска выбирают, исходя из требуемой прочности конкретной детали.

Различают три вида отпуска:

1. Низкий отпуск с температурой нагрева Т_н = 150…300^oС.

В результате его проведения частично снимаются закалочные напряжения. Получают структуру – мартенсит отпуска.

Проводят для инструментальных сталей; после закалки токами высокой частоты; после цементации.

2. Средний отпуск с температурой нагрева Т_н = 300…450^oС.

Получают структуру – троостит отпуска, сочетающую высокую твердость 40…45HRC c хорошей упругостью и вязкостью.

Используется для изделий типа пружин, рессор.

3. Высокий отпуск с температурой нагрева Т_н = 450…650^oС..

Получают структуру, сочетающую достаточно высокую твердость и повышенную ударную вязкость (оптимальное сочетание свойств) – сорбит отпуска.

Используется для деталей машин, испытывающих ударные нагрузки.

Комплекс термической обработки, включающий закалку и высокий отпуск, называется улучшением.



Отпускная хрупкость.



Обычно с повышением температуры отпуска ударная вязкость увеличивается, а скорость охлаждения не влияет на свойства. Но для некоторых сталей наблюдается снижение ударной вязкости. Этот дефект называется отпускной хрупкостью (рис. 14.2).

Рис.14.2. Зависимость ударной вязкости от температуры отпуска



Отпускная хрупкость I рода наблюдается при отпуске в области температур около 300^oС. Она не зависит от скорости охлаждения.

Это явление связано с неравномерностьюпревращения оппущенного мартенсита. Процесс протекает быстрее вблизи границ зерен по сравнению с объемами внутри зерна. У границ наблюдается концентрация напряжений, поэтому границы хрупкие.

Отпускная хрупкость I рода “необратима“, то есть при повторных нагревах тех же деталей не наблюдается.

Отпускная хрупкость II рода наблюдается у легированных сталей при медленном охлаждении после отпуска в области 450…650^oС.

При высоком отпуске по границам зерен происходит образование и выделение дисперсных включений карбидов. Приграничная зона обедняется легирующими элементами. При последующем медленном охлаждении происходит диффузия фосфора к границам зерна. Приграничные зоны обогащаются фосфором, снижаются прочность и ударная вязкость. Этому деекту способствуют хром, марганец и фосфор. Уменьшают склонность к отпускной хрупкости II рода молибден и вольфрам, а также быстрое охлаждение после отпуска.

Отпускная хрупкость II рода “обратима“, то есть при повторных нагревах и медленном охлаждении тех же сталей в опасном интервале температур дефект может повториться.

Стали, склонные к отпускной хрупкости II рода, нельзя использовать для работы с нагревом до 650^oС без последующего быстрого охлаждения.

nwpi-fsap.narod.ru

Закалка стали – способы, температура, правила

Одним из наиболее распространенных способов термообработки металлов является закалка стали. Именно при помощи закаливания формируются требуемые характеристики готового изделия, а ее неправильное выполнение может привести к излишней мягкости металла (непрокаливание) или к его чрезмерной хрупкости (перекаливание). В нашей статье речь пойдет о том, что такое правильная закалка и что нужно сделать, чтобы ее выполнить.

Закалка стали

Какой бывает закалка металла

О том, что воздействие высокой температуры на металл может изменить его структуру и свойства, знали еще древние кузнецы и активно использовали это на практике. В дальнейшем уже научно было установлено, что закалка изделий, изготовленных из стали, предполагающая нагрев и последующее охлаждение металла, позволяет значительно улучшать механические характеристики готовых изделий, значительно увеличивать срок их службы и даже в итоге уменьшать их вес за счет увеличения прочности детали. Что примечательно, закалка деталей из недорогих сортов стали позволяет придать им требуемые характеристики и успешно использовать вместо более дорогостоящих сплавов.

Смысл процесса, который называется закалка изделий из стальных сплавов, заключается в нагреве металла до критической температуры и его последующем охлаждении. Основная цель, которая преследуется такой технологией термообработки, заключается в повышении твердости и прочности металла с одновременным уменьшением его пластичности.

Существуют различные виды закалки и последующего отпуска, отличающиеся режимами проведения, которые и определяют конечный результат. К режимам закалки относятся температура нагрева, время и скорость его выполнения, время выдержки детали в нагретом до заданной температуры состоянии, скорость, с которой осуществляется охлаждение.

Наиболее важным параметром при закалке металлов является температура нагрева, при достижении которой происходит перестройка атомной решетки. Естественно, что для сталей разных сортов значение критической температуры отличается, что зависит, в первую очередь, от уровня содержания в их составе углерода и различных примесей.

После выполнения закалки повышается как твердость, так и хрупкость стали, а на ее поверхности, потерявшей значительное количество углерода, появляется слой окалины. Толщину этого слоя обязательно следует учитывать для расчета припуска на дальнейшую обработку детали.

Диаграмма состояний железо-углерод

При выполнении закалки изделий из стальных сплавов, очень важно обеспечить заданную скорость охлаждения детали, в противном случае, уже перестроенная атомная структура металла может перейти в промежуточное состояние. Между тем, слишком быстрое охлаждение тоже нежелательно, так как оно может привести к появлению на детали трещин или к ее деформации. Для того, чтобы избежать образования таких дефектов, скорость охлаждения после падения температуры нагретого металла до 200 градусов Цельсия, несколько замедляют.

Для нагрева деталей, изготовленных из углеродистых сталей, используют камерные печи, которые могут прогреваться до 800 градусов Цельсия. Для закалки отдельных марок стали критическая температура может составлять 1250–1300 градусов Цельсия, поэтому детали из них нагреваются в печах другого типа. Удобство закалки сталей таких марок заключается в том, что изделия из них не подвержены растрескиванию при охлаждении, что исключает необходимость в их предварительном прогреве.

Очень ответственно следует подходить к закалке деталей сложной конфигурации, имеющих тонкие грани и резкие переходы. Чтобы исключить растрескивание и коробление таких деталей в процессе нагрева, его следует проводить в два этапа. На первом этапе такую деталь предварительно прогревают до 500 градусов Цельсия и лишь затем доводят температуру до критического значения.

Нагрев стали при закалке токами высокой частоты

Для качественной закалки сталей важно обеспечить не только уровень нагрева, но и его равномерность. Если деталь отличается массивностью или сложной конфигурацией, обеспечить равномерность ее нагрева можно только в несколько подходов. В таких случаях нагревание производится с двумя выдержками, которые необходимы для того, чтобы достигнутая температура равномерно распределилась по всему объему детали. Увеличивается суммарное время нагревания и в том случае, если в печь одновременно помещаются сразу несколько деталей.

Как избежать образования окалины и обезуглероживания при закалке

Многие детали из стали проходят закалку уже после того, как была выполнена их финишная обработка. В таких случаях недопустимо, чтобы поверхность деталей была обезуглерожена или на ней образовалась окалина. Существуют способы закалки изделий из стали, которые позволяют избежать таких проблем. Закалка, выполняемая в среде защитного газа, который нагнетается в полость нагревательной печи, может быть отнесена к наиболее передовому из таких способов. Следует иметь в виду, что используют такой метод лишь в том случае, если печь для нагрева полностью герметична.

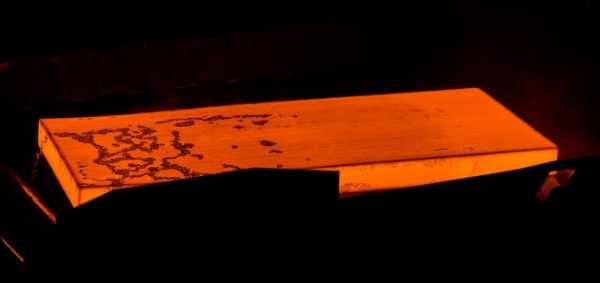

На фото виден момент гидросбива на стане горячей прокатки — удаление окалины

Более простым способом, позволяющим избежать обезуглероживания поверхности металла при закалке, является применение чугунной стружки и отработанного карбюризатора. Для того чтобы защитить поверхность детали при нагревании, ее помещают в специальную емкость, в которую предварительно засыпаны эти компоненты. Для предотвращения попадания в такую емкость окружающего воздуха, который может вызвать процессы окисления, снаружи ее тщательно обмазывают глиной.

Если после закалки металла его охлаждают не в масле, а в соляной ванне, ее следует регулярно раскислять (не менее двух раз за смену), чтобы избежать обезуглероживания поверхности детали и появления на ней окисла. Для раскисления соляных ванн могут быть использованы борная кислота, бурая соль или древесный уголь. Последний обычно помещают в специальный стакан с крышкой, в стенках которого имеется множество отверстий. Опускать такой стакан в соляную ванну следует очень осторожно, так как в этот момент на ее поверхности вспыхивает пламя, которое затухает через некоторое время.

Существует простой способ, позволяющий проверить качество раскисления соляной ванны. Для этого в такой ванне нескольких минут (3–5) нагревают обычное лезвие из нержавеющей стали. После соляной ванны лезвие помещают в воду для охлаждения. Если после такой процедуры лезвие не гнется, а ломается, то раскисление ванны прошло успешно.

Объемная закалка толстостенных заготовок

Охлаждение стали при закалке

Основу большинства охлаждающих жидкостей, используемых при закалке изделий из сталей, составляет вода. При этом важно, чтобы такая вода не содержала в своем составе примесей солей и моющих средств, которые могут значительно повлиять на скорость охлаждения. Емкость, в которой содержится вода для закалки изделий из металла, не рекомендуется использовать в других целях. Важно также учитывать и то, что для охлаждения металла в процессе закалки, нельзя использовать проточную воду. Оптимальной для охлаждающей жидкости считается температура в 30 градусов Цельсия.

Закалка изделий из стали с использованием для их охлаждения обычной воды, имеет ряд существенных недостатков. Самый главный из них — это растрескивание и коробление деталей после их охлаждения. Как правило, таким способом охлаждения пользуются, когда выполняется цементирование металла, поверхностная закалка стали или термическая обработка деталей простой конфигурации, которые в дальнейшем будут подвергаться финишной обработке.

Для изделий сложной формы, изготовленных из конструкционных сталей, применяют другой тип охлаждающей жидкости – 50%-й раствор каустической соды, нагретый до температуры 60 градусов Цельсия. После охлаждения в таком растворе закаленная сталь приобретает светлый оттенок.

Очень важно при работе с каустической содой соблюдать технику безопасности, обязательно использовать вытяжку, размещаемую над ванной. При опускании раскаленной детали в раствор образуются пары, очень вредные для здоровья человека.

Закалка стали в муфельной печи

Лучшей охлаждающей жидкостью для тонкостенных деталей из углеродистых сталей и изделий, выполненных из легированных сплавов, являются минеральные масла, которые обеспечивают постоянную (изотермическую) температуру охлаждения, вне зависимости от условий окружающей среды. Главное, чего следует избегать при использовании такой технической жидкости, — это попадания в нее воды, что может привести к растрескиванию деталей в процессе их охлаждения. Однако, если в такую охлаждающую жидкость все же попала вода, ее можно легко удалить из нее, нагрев масло до температуры, превышающей температуру кипения воды.

У закалки стали с использованием масла в качестве охлаждающей жидкости есть ряд существенных недостатков, о которых обязательно стоит знать. При контакте масла с раскаленной деталью выделяются пары, вредные для человеческого здоровья, кроме того, масло в этот момент может загореться. У масляной ванны есть и такое свойство: после ее использования на детали остается налет, а сама охлаждающая жидкость со временем теряет свою эффективность.

Все эти факторы следует учитывать при выполнении закалки металлов в масляной среде и принимать следующие меры безопасности:

• погружать детали в масляную ванну при помощи щипцов с длинными ручками;
• все работы выполнять в специальной маске из закаленного стекла и в перчатках, изготовленных из толстой ткани с огнеупорными свойствами или из грубой кожи;
• надежно защищать плечи, шею, грудь рабочей одеждой, изготовленной из толстой огнеупорной ткани.

Охлаждение в масляной ванне

Для закалки сталей отдельных марок охлаждение осуществляют при помощи потока воздуха, создаваемого специальным компрессором. Очень важно, чтобы охлаждающий воздух был совершенно сухим, так как содержащаяся в нем влага может вызвать растрескивание поверхности металла.

Существуют способы закалки стали, при которых используют комбинированное охлаждение. К ним обращаются для охлаждения деталей из углеродистых сталей, имеющих сложный химический состав. Суть таких способов закалки заключается в том, что сначала нагретую деталь помещают в воду, где за короткое время (несколько секунд) ее температура снижается до 200 градусов, дальнейшее охлаждение детали проводят уже в масляной ванне, куда ее следует переместить очень оперативно.

Выполнение закалки и отпуска стальных деталей в домашних условиях

Термическая обработка металлических изделий, в том числе поверхностная закалка стали, не только увеличивает твердость и прочность сплава, но и значительно повышает внутренние напряжения в его структуре. Чтобы снять эти напряжения, способные в процессе эксплуатации детали привести к ее поломке, необходимо отпустить изделие из стали.

Следует иметь в виду, что такая технологическая операция приводит к некоторому снижению твердости стали, но увеличивает ее пластичность. Для выполнения отпуска, суть которого состоит в постепенном уменьшении температуры нагретой детали и ее выдерживании при определенном температурном режиме, используются печи, соляные и масляные ванны.

Закалка и отпуск стали в домашних условиях

Температуры, при которых выполняется отпуск, отличаются для различных сортов стали. Так, отпуск быстрорежущих сплавов проводится при температуре 540 градусов Цельсия, а для сталей с твердостью на уровне HRC 59-60 достаточно и 150 градусов. Что характерно, при отпуске быстрорежущих сплавов их твердость даже возрастает, а во втором случае ее уровень понижается, но значительно повышается показатель пластичности.

Закалка и отпуск изделий из стали, в том числе и нержавеющих сортов, вполне допустима (и, более того, часто практикуется) и в домашних условиях, если в этом возникла необходимость. В таких случаях для нагрева изделий из стали можно использовать электроплиты, духовки и даже раскаленный песок. Температуры, до которых следует нагревать стальные изделия в таких случаях, можно подобрать по специальным таблицам. Перед закалкой или отпуском стальных изделий, их необходимо тщательно очистить, на их поверхности не должно содержаться грязи, следов масла и ржавчины.

После очистки изделие из стали следует нагреть так, чтобы оно равномерно раскалилось докрасна. Для того чтобы раскалить его до такого состояния, необходимо выполнять нагрев в несколько подходов. После того, как требуемое состояние достигнуто, нагреваемое изделие следует охладить в масле, а затем сразу поместить в духовку, предварительно разогретую до 200 градусов Цельсия. Затем необходимо постепенно снизить температуру в духовке, доведя ее до отметки в 80 градусов Цельсия.

Данный процесс занимает обычно час. Дальнейшее охлаждение следует проводить на открытом воздухе, исключение составляют лишь изделия из хромоникелевых сталей, для снижения температуры которых используются масляные ванны. Обусловлено это тем, что стали таких марок при медленном охлаждении могут приобрести так называемую отпускную хрупкость.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org
