Черчение местные виды – 8. Изображения

alexxlab | 02.11.2019 | 0 | Вопросы и ответы

основные, дополнительные и местные. Выносные элементы.

Технический рисунок предмета должен давать полное представление о его форме и размерах, а также содержать другие данные для точного изготовления этого предмета. Поэтому в черчении применяется прямоугольное параллельное проецирование, дающее возможность передавать размеры и формы предметов без искажений. В зависимости от содержания изображения предмета делят на виды, разрезы и сечения.

Вид – изображение повернутой к наблюдателю видимой части поверхности предмета. Виды бывают основные, дополнительные и местные.

Основными являются виды, полученные проецированием на 6 основных плоскостей проекций, которые, по сути, являются 6 внутренними гранями пустотелого куба, внутри которого располагают проецируемый предмет, и после проецирования предмета на эти 6 плоскостей, их разворачивают в одну плоскость чертежа (Рисунок 2.1).

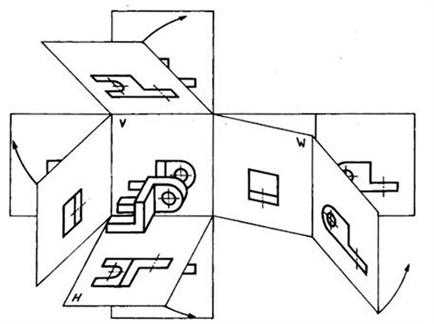

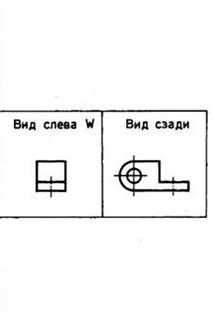

Рисунок 2.1 Схема расположения основных видов.

Все шесть основных видов находятся в жесткой проекционной связи друг с другом. Имея две заданные проекции предмета на непараллельные плоскости проекций (соответственно 3 координаты: X,Y,Z), по линиям проекционной связи несложно построить остальные четыре проекции, как это видно на примере точки А (рисунок 2.2)

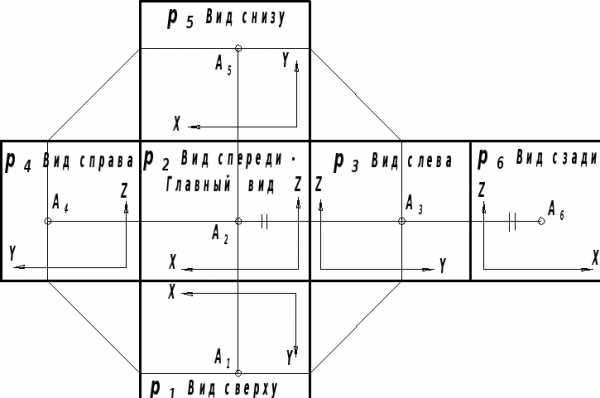

Рисунок 2.2 Построение видов точки А.

Главный вид(вид спереди

) – изображение на фронтальной плоскости проекций П2. Проецируемый предмет располагают так, чтобы в качестве главного вида принять наиболее информативный – изображают изделие в рабочем положении,иливид с наибольшим количеством элементов.

Для построения чертежа предмета используется минимальное необходимое число видов, разрезов, сечений. Как правило, используют не более 3-х основных видов.

Если основные виды расположены в проекционной связи, как на схеме (рисунки 2.1, 2.2), то они не обозначаются и не подписываются. При ином порядке расположения основных видов необходимо «буквенно-стрелочное» обозначение (рисунок 2.3).

Рисунок 2.3 Основные виды вне проекционной связи

Дополнительныминазывают виды полученные проецированием на плоскости не параллельные основным плоскостям проекций. Их используют, когда необходимая для изображения часть предмета имеет наклон к основным плоскостям проекций.

Дополнительный вид получается путем проецирования предмета или его части на дополнительную плоскость проекций (рисунок 2.4), не параллельную ни одной из основных плоскостей проекций. Такое изображение необходимо выполнять в том случае, когда какую-либо часть предмета невозможно изобразить без искажения формы или размеров на основныхплоскостях проекций. Дополнительная плоскость проекций в этом случае может быть расположена перпендикулярно одной из основных плоскостей проекций.

Направление взгляда должно быть указано стрелкой, обозначенной той же прописной буквой украинского алфавита, что и в надписи над видом. Соотношение размеров стрелок, указывающих направление взгляда, должно соответствовать приведен-ным на рисунке 2.4.

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим основным видом, обозначать его не нужно (рисунок 2.4,

а). В остальных случаях дополнительный вид должен быть отмечен на чертеже надписью типа «А» (рисунок 2.4,б), а у связанного с дополнительным видом изображения нужно поставить стрелку, указывающую направление взгляда, с соответствующим буквенным обозначением.

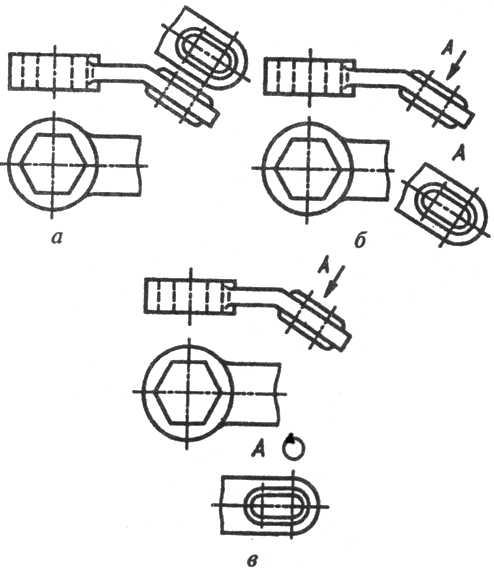

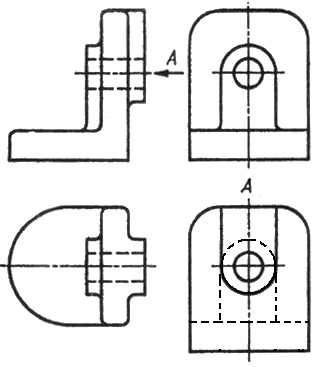

Рисунок 2.4 Дополнительные виды

Дополнительный вид можно повернуть до соосности с основным. При этом к надписи типа «А» необходимо добавить знак повернутого изображения (рисунок 2.4, в).

Местный вид – изображение определенного ограниченного места поверхности предмета (малой части основного или дополнительного вида), как правило, ограничивается волнистой линией. Часто изображается в увеличенном масштабе. Если местный вид расположен в непосредственной проекционной связи с соответствующими изображениями, то его не обозначают (аналогично: основные и дополнительные виды).

В остальных случаях местные виды обозначаются подобно видам дополнительным, местный вид может быть ограничен линией обрыва: вид «Б» на рисунке 2.5. Виды «А» и «Б» на рисунке 2.5 изображают ограниченную часть вида, почему и являются местными.

В

Рисунок 2.5 Местные виды

ыполнены местные виды могут быть по-разному, и иногда их трудно четко отличить от дополнительных. Так на рисунке 2.6азадан на главном виде стрелкой и буквой вид «А», а на рисунке 2.6б вид «А» выполнен в увеличенном масштабе. На рисунке 2.6в вид «А» выполнен так же, но повернут до соосности с главным. На рисунках 2.6г и 2.6.двид «А» является дополнительным, только на рисунке 2.6.ддополни-тельный вид «А» повернут.

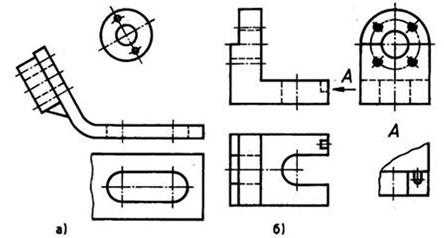

Рисунок 2.6 Местные (

б, в) и дополнительные (г, д) виды

Выносные элементы. При выполнении чертежей в некоторых случаях появляется необходимость в построении дополнительного отдельного изображения какой-либо части предмета, требующей пояснений в отношении формы, размеров или других данных. Такое изображение называетсявыносным элементом. Его выполняют, как правило, увеличенным. Выносной элемент может быть выложен как вид (рисунок 2.7) или как разрез.

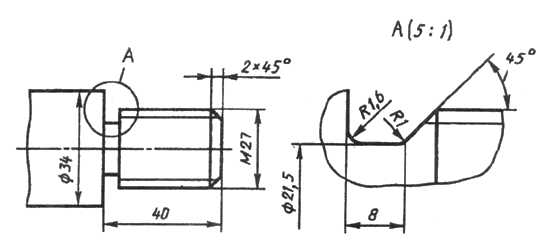

Рисунок 2.7 Выносной элемент

При построении выносного элемента соответствующее место на основном изображении отмечают замкнутой сплошной тонкой линией, обычно овалом или окружностью, и обозначают заглавной буквой украинского алфавита на полке линии-выноски. У выносного элемента делается надпись по типу «А (5 : 1)», в которой указывается масштаб. На рисунке 2.7 дан пример выполнения выносного элемента. Его располагают по возможности ближе к месту, где он обозначен.

В практике, как правило, используют не более трех основных видов. Поэтому, чтобы успешно выполнять и читать чертежи, надо научиться строить третье изображение (обычно — вид слева) предмета по двум заданным его изображениям — главному виду и виду сверху. На рисунке 2.8 на главном виде задан цилиндр с двумя сквозными вырезами: многогранным (ABCDE…) и цилиндрическим (MLK…). Сначала, зная форму (контуры) цилиндра, строим вид сверху (линии проекционной связи не отображены), чертим видимые и невидимые контуры цилиндра и вырезов. Затем по линиям проекционной связи или координатным методом строим вид слева (линии проекционной связи не отображены).

Рисунок 2.8

studfiles.net

Виды основные, дополнительные и местные — Мегаобучалка

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

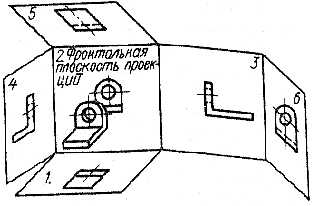

Рис. 82. Получение основных видов



Вид спереди (главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид должен содержать наибольшую информацию о предмете. Поэтому деталь необходимо располагать по отноше­нию к фронтальной плоскости проекций так, чтобы видимая по­верхность ее могла быть спроецирована с наибольшим количест­вом элементов формы. Кроме этого, главный вид должен давать ясное представление об особенностях формы, показывая ее силу­эт, изгибы поверхности, уступы, выемки, отверстия, что обеспе­чивает быстрое узнавание формы изображенного изделия.

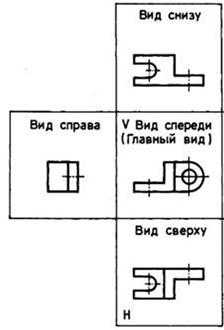

Рис. 83. Основные виды





Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

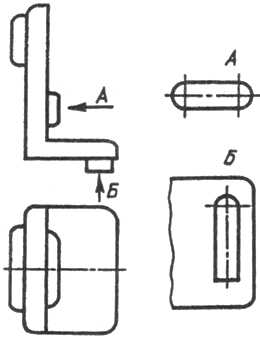

Рис. 85. Местные виды



Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.



Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.

megaobuchalka.ru

Разработка урока по черчению для 9 класса “Расположение видов на чертеже. Местные виды”.

МБОУ Бейская общеобразовательная школа-интернат

среднего (полного) общего образования

Преподаватель – организатор ОБЖ Маланчик Павел Иванович.

План – конспект урока по черчению для 9 класса

Тема урока: Расположение  видов  на  чертеже. Местные  виды.

Цель урока: Познакомить уч – ся с понятием «ВИД». Научить школьников выполнять и читать виды предметов средней сложности. Научить выбирать главный вид при построении чертежа предмета. Развивать пространственное мышление. Воспитывать аккуратность при выполнении чертежей.

Методы: Беседа, объяснение, самостоятельная работа.

Оборудование: Учебник, плакат, чертежные инструменты.

Тип урока: Комбинированный.

Структура урока

Орг. момент – 2-3 мин.

Проверка Д/З – 5 мин.

Новый материал – 15 мин.

Закрепление – 20 мин.

Заключительная часть – 3 мин.

Ход урока

Орг.  момент.     Приветствие. Знакомство уч – ся с темой и  планом проведения урока, мотивация предстоящей деятельности, постановка цели урока ( желательно чтобы цели своей деятельности на уроке поставили сами дети, человека два – три достаточно) Запись темы в рабочую тетрадь

Проверка Д/З (Визуально у всех) Общие ошибки вынести на доску.

Провести краткий обзор – опрос учебного материала пройденного на прошлом уроке.

Новый материал.

Правила расположения видов. Для полного выявления формы предметов в черчении применяют различные изображения: виды, сечения, разрезы. Вначале вы изучите виды.

Вид — это изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. В отличие от проекций на видах применяют некоторые условности и упрощения. Их вы будете изучать позже.

Изображение, полученное на фронтальной плоскости проекций, называется видом спереди. Это изображение принимается на чер­теже за главное. Поэтому такой вид еще называют главным. При выполнении чертежа предмет надо так располагать относительно

фронтальной плоскости проекций, чтобы главный вид давал наиболее полное представление о форме и размерах предмета.

Изображение на горизонтальной плоскости проекций называется видом сверху.

Изображение на профильной плоскости проекций называется видом слева.

Наряду с видами спереди, сверху и слева для изображения предмета могут применяться виды справа, снизу, сзади (все они называются основными). Однако количество видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета. Для уменьшения количества видов на них допускается показывать при необходимости невидимые части поверхности предмета штриховыми линиями. С этой же целью применяются различные условные обозначения, знаки и надписи, установленные стандартом.

На рисунке 52 даны три вида детали, наглядное изображение которой показано на рисунке 53. Главным видом является вид спереди. Под ним расположен вид сверху, справа от главного вида и на одной высоте — вид слева. Вырез в детали прямоугольной формы оказался на виде сверху невидимым, поэтому он показан штриховой линией.

5.2. Местные виды. В некоторых случаях на чертеже вместо полного вида можно применить его часть. Это упрощает построение изображения предмета.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и пр.).

Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью. Располагают местный вид на свободном поле чертежа или в проек­ционной связи с другими изображениями. В школе вы будете рассматривать местные виды, расположенные только в проекционной связи (рис. 54).

Применение местного вида позволяет уменьшить объем графической работы, сэкономить место на поле чертежа

Закрепление.

Дайте определение вида.

Как располагаются виды на чертеже? Какой вид называется главным и почему?

 Какой вид называется местным?

С какой целью он использует­ся? Что дает применение местного вида?

На рисунке 55, а показан процесс проецирования предмета на три плоскости проекций. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. На чертеже предмета (рис. 55, б) даны лишь очертания общей формы предмета, соответствующие проекциям куба. Перечертите в рабочую тетрадь проекции куба и дополните их изображением выреза.

Указания к работе. Размеры куба задайте произвольно, ширину и глубину паза возьмите примерно равной ‘/з величины ребра куба.

При   построении  чертежа  соблюдайте   проекционную  связь между проекциями предмета и проекциями паза.

 Заключительная часть

Подведение итога.

Что вам понравилось на сегодняшнем уроке?

Трудная – ли была работа на сегодняшнем уроке?

Добились ли вы поставленных целей?

Что вы сегодня на уроке узнали?  (здесь возможно стоит задать вопросы, смотря по времени)

 1. Что называется ВИДОМ?

 2. Какие виды чаще всего используются на практике?

 3.  Для чего нужны дополнительные и местные виды?

 4. как правильно выбрать главный вид?

Дом. задание – стр

СТР 39 – 43 читать, ответить на вопросы в конце параграфа;

На рисунке 56, а даны наглядные изображения моделей, составленных из двух спичечных коробок. На рисунке 56, б даны соответствующие им проекции моделей: фронтальная и горизонтальная. На двух горизонтальных проекциях дано изображение лишь одной коробки, изображение второй отсутствует.

Перечертите  в  рабочую тетрадь  данные  на  рисунке  56,   б чертежи   и   дополните  их изображением   второй   коробки.

Оформить форматный лист А4 для предстоящей работы.

Просмотр содержимого документа
«Разработка урока по черчению для 9 класса “Расположение видов на чертеже. Местные виды”.»

МБОУ Бейская общеобразовательная школа-интернат

среднего (полного) общего образования

Преподаватель – организатор ОБЖ Маланчик Павел Иванович.

План – конспект урока по черчению для 9 класса

Тема урока: Расположение видов на чертеже. Местные виды.

Цель урока: Познакомить уч – ся с понятием «ВИД». Научить школьников выполнять и читать виды предметов средней сложности. Научить выбирать главный вид при построении чертежа предмета. Развивать пространственное мышление. Воспитывать аккуратность при выполнении чертежей.

Методы: Беседа, объяснение, самостоятельная работа.

Оборудование: Учебник, плакат, чертежные инструменты.

Тип урока: Комбинированный.

Структура урока

Орг. момент – 2-3 мин.

Проверка Д/З – 5 мин.

Новый материал – 15 мин.

Закрепление – 20 мин.

Заключительная часть – 3 мин.

Ход урока

Орг. момент. Приветствие. Знакомство уч – ся с темой и планом проведения урока, мотивация предстоящей деятельности, постановка цели урока ( желательно чтобы цели своей деятельности на уроке поставили сами дети, человека два – три достаточно) Запись темы в рабочую тетрадь

Проверка Д/З (Визуально у всех) Общие ошибки вынести на доску.

Провести краткий обзор – опрос учебного материала пройденного на прошлом уроке.

Новый материал.

Правила расположения видов. Для полного выявления формы предметов в черчении применяют различные изображения: виды, сечения, разрезы. Вначале вы изучите виды.

Вид — это изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. В отличие от проекций на видах применяют некоторые условности и упрощения. Их вы будете изучать позже.

Изображение, полученное на фронтальной плоскости проекций, называется видом спереди. Это изображение принимается на чер­теже за главное. Поэтому такой вид еще называют главным. При выполнении чертежа предмет надо так располагать относительно

фронтальной плоскости проекций, чтобы главный вид давал наиболее полное представление о форме и размерах предмета.

Изображение на горизонтальной плоскости проекций называется видом сверху.

Изображение на профильной плоскости проекций называется видом слева.

Наряду с видами спереди, сверху и слева для изображения предмета могут применяться виды справа, снизу, сзади (все они называются основными). Однако количество видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета. Для уменьшения количества видов на них допускается показывать при необходимости невидимые части поверхности предмета штриховыми линиями. С этой же целью применяются различные условные обозначения, знаки и надписи, установленные стандартом.

На рисунке 52 даны три вида детали, наглядное изображение которой показано на рисунке 53. Главным видом является вид спереди. Под ним расположен вид сверху, справа от главного вида и на одной высоте — вид слева. Вырез в детали прямоугольной формы оказался на виде сверху невидимым, поэтому он показан штриховой линией.

5.2. Местные виды. В некоторых случаях на чертеже вместо полного вида можно применить его часть. Это упрощает построение изображения предмета.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Его применяют в том случае, когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и пр.).

Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью. Располагают местный вид на свободном поле чертежа или в проек­ционной связи с другими изображениями. В школе вы будете рассматривать местные виды, расположенные только в проекционной связи (рис. 54).

Применение местного вида позволяет уменьшить объем графической работы, сэкономить место на поле чертежа

Закрепление.

Дайте определение вида.

Как располагаются виды на чертеже? Какой вид называется главным и почему?

Какой вид называется местным?

С какой целью он использует­ся? Что дает применение местного вида?

На рисунке 55, а показан процесс проецирования предмета на три плоскости проекций. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. На чертеже предмета (рис. 55, б) даны лишь очертания общей формы предмета, соответствующие проекциям куба. Перечертите в рабочую тетрадь проекции куба и дополните их изображением выреза.

Указания к работе. Размеры куба задайте произвольно, ширину и глубину паза возьмите примерно равной ‘/з величины ребра куба.

При построении чертежа соблюдайте проекционную связь между проекциями предмета и проекциями паза.

Заключительная часть

Подведение итога.

Что вам понравилось на сегодняшнем уроке?

Трудная – ли была работа на сегодняшнем уроке?

Добились ли вы поставленных целей?

Что вы сегодня на уроке узнали? (здесь возможно стоит задать вопросы, смотря по времени)

1. Что называется ВИДОМ?

2. Какие виды чаще всего используются на практике?

3. Для чего нужны дополнительные и местные виды?

4. как правильно выбрать главный вид?

Дом. задание – стр

СТР 39 – 43 читать, ответить на вопросы в конце параграфа;

На рисунке 56, а даны наглядные изображения моделей, составленных из двух спичечных коробок. На рисунке 56, б даны соответствующие им проекции моделей: фронтальная и горизонтальная. На двух горизонтальных проекциях дано изображение лишь одной коробки, изображение второй отсутствует.

Перечертите в рабочую тетрадь данные на рисунке 56, б чертежи и дополните их изображением второй коробки.

Оформить форматный лист А4 для предстоящей работы.

kopilkaurokov.ru

Расположение видов на чертеже. Местные виды – 7-8 КЛАСС – ОНЛАЙН-УЧЕБНИКИ ПО ЧЕРЧЕНИЮ – Каталог файлов

5.1. Правила расположения видов. Для полного выявления формы предметов в черчении применяют различные изображения: виды, сечения, разрезы. Вначале вы изучите виды.

Вид— это изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображении допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. И Отличие от проекций на видах применяют некоторые условности и упрощения. Их вы будете изучать позже.

Изображение, полученное на фронтальной плоскости проекций, называется видом спереди. Это изображение принимается на чертеже за главное. Поэтому такой вид еще называют главным. При выполнении чертежа предмет надо так располагать относительно фронтальной плоскости проекций, чтобы главный вид давал наиболее полное представление о форме и размерах предмета.

Изображение на горизонтальной плоскости проекций называется видом сверху.

Изображение на профильной плоскости проекций называется видом слева.

Наряду с видами спереди, сверху и слева для изображения предмета могут применяться виды справа, снизу, сзади (все они называются основными). Однако количество видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета. Для уменьшения количества видов на них допускается показывать при необходимости невидимые части поверхности предмета штриховыми линиями. С этой же целью применяются различные условные обозначения, знаки и надписи, установленные стандартом.

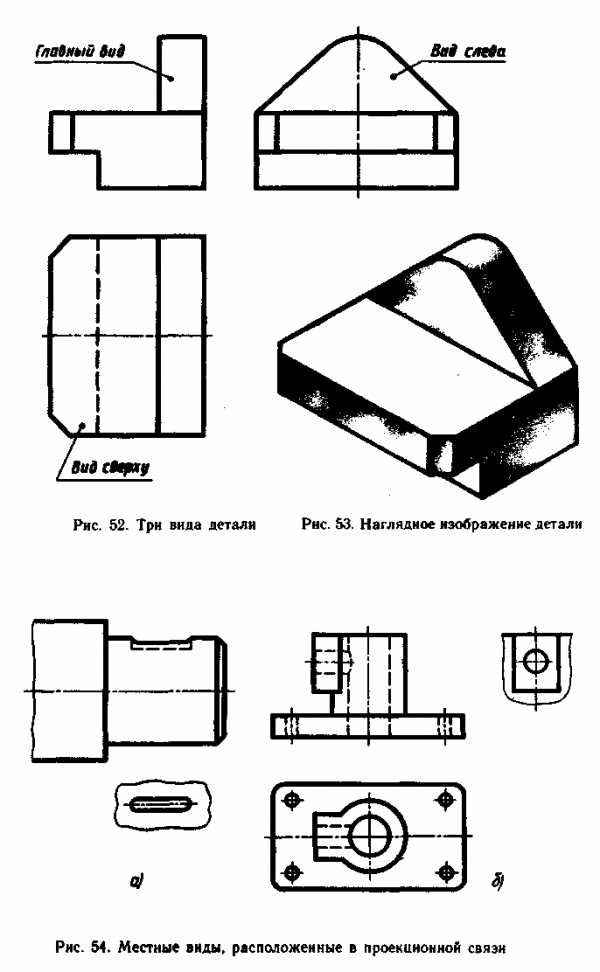

Рис. 52. Три вида детали

На рисунке 52 даны три вида детали, наглядное изображение которой показано на рисунке 53. Главным видом является вид спереди. Под ним расположен вид сверху, справа от главного вида и на одной высоте — вид слева. Вырез в детали прямоугольной формы оказался на виде сверху невидимым, поэтому он показан штриховой линией.

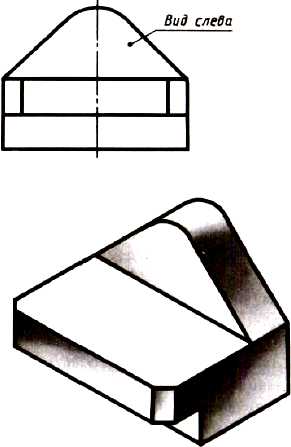

Рис. 53. Наглядное изображение детали

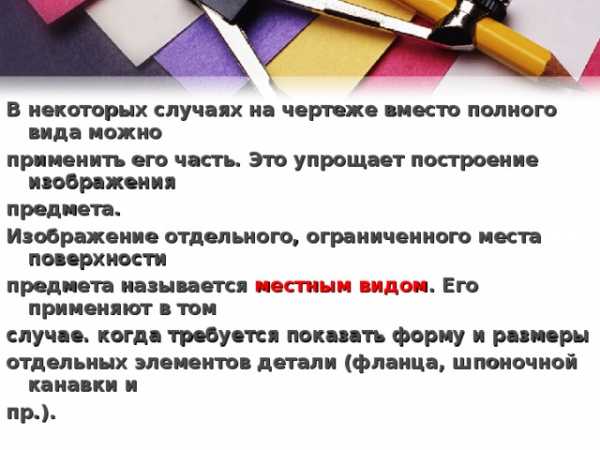

5.2. Местные виды. В некоторых случаях на чертеже вместо полного вида можно применить его часть. Это упрощает построение изображения предмета.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом. Его применяют в том случае. когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и пр.).

Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. В школе вы будете рассматривать местные виды, расположенные только в проекционной связи (рис. 54).

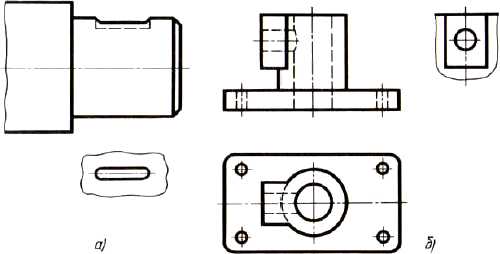

Рис. 54. Местные виды, расположенные в проекционной связи

Применение местного вида позволяет уменьшить объем графической работы, сэкономить место на поле чертежа.

  1. Дайте определение вида.
  2. Как располагаются виды на чертеже?
  3. Какой вид называется главным и почему?
  4. Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?

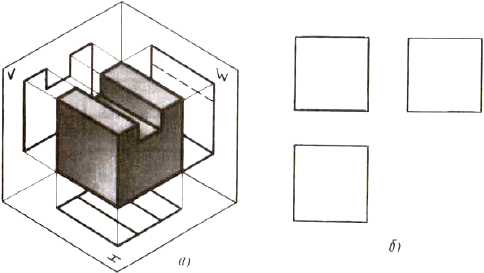

  1. На рисунке 55, и показан процесс проецирования предмета на три плоскости проекций. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. На чертеже предмета (рис. 55, 6) даны лишь очертания общей формы предмета, соответствующие проекциям куба. Перечертите в рабочую тетрадь проекции куба и дополните их изображением выреза.

    Рис. 55. Задание для упражнений

    Указания к работе. Размеры куба задайте произвольно, ширину и глубину паза возьмите примерно равной 1/3 величины ребра куба.

    При построении чертежа соблюдайте проекционную связь между проекциями предмета и проекциями паза.

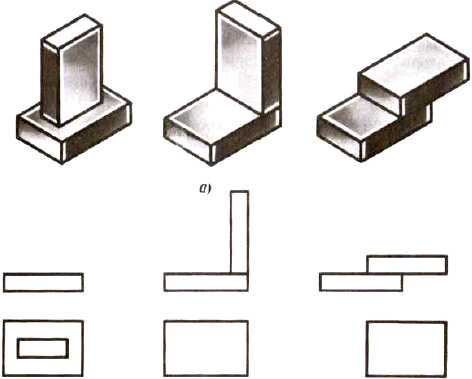

  2. На рисунке 56, а даны наглядные изображения моделей, составленных из двух спичечных коробок. На рисунке 56, б даны соответствующие им проекции моделей: фронтальная и горизонтальная. На двух горизонтальных проекциях дано изображение лишь одной коробки, изображение второй отсутствует.

Рис. 56. Задание для упражнений

Перечертите в рабочую тетрадь данные на рисунке 56, и чертежи и дополните их изображением второй коробки.

Указания к работе. Если вы затрудняетесь решить задачу, составьте модели из коробок, как показано на рисунке 56, и сравните выполненные вами чертежи моделей с их наглядными изображениями. Составьте самостоятельно еще одну-две модели из двух или трех спичечных коробок и выполните их чертежи.

Практическая работа № 3
Моделирование по чертежу

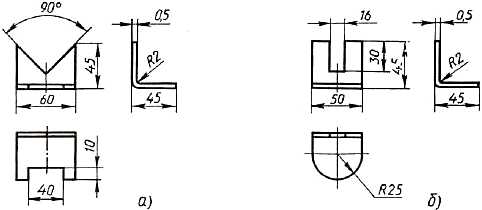

  1. Моделирование из проволоки. Изогните кусок проволоки, как показано на рисунке 57, и. б. в. г. Сравните полученную модель с изображением.

    Рис. 57. Задания к практической работе № 3

  2. Моделирование из картона. Сделайте из картона одну из деталей (угольник), показанных на рисунке 58, а и б.

Рис. 58. Задания к практической работе № 3

Указания к работе. Моделирование — это процесс изготовления по чертежу модели какого-либо предмета. Вы уже занимались этим на уроках труда. Прежде чем приступить к моделированию, надо приготовить необходимый материал: картон, проволоку.

Для изготовления модели из картона сначала вырежьте ее заготовку. Размеры заготовки определите по изображению детали (см. рис. 58). Наметьте (очертите) вырезы. Обрежьте их по очерченному контуру. Удалите вырезанные части и изогните по чертежу модель. Чтобы картон после изгибания не распрямлялся, в месте изгиба прочертите с внешней стороны линии каким-нибудь острым предметом.

Проволоку для моделирования необходимо использовать мягкую, произвольной длины.

uroki-sovy.3dn.ru

Презентация на урок по Черчению “Расположение видов на чертеже. Местные виды”

РАСПОЛОЖЕНИЕ ВИДОВ НА ЧЕРТЕЖЕ. МЕСТНЫЕ ВИДЫ.

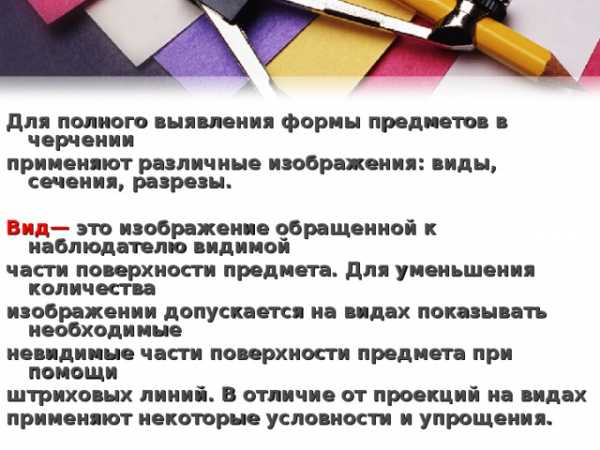

Для полного выявления формы предметов в черчении

применяют различные изображения: виды, сечения, разрезы.

Вид— это изображение обращенной к наблюдателю видимой

части поверхности предмета. Для уменьшения количества

изображении допускается на видах показывать необходимые

невидимые части поверхности предмета при помощи

штриховых линий. В отличие от проекций на видах

применяют некоторые условности и упрощения.

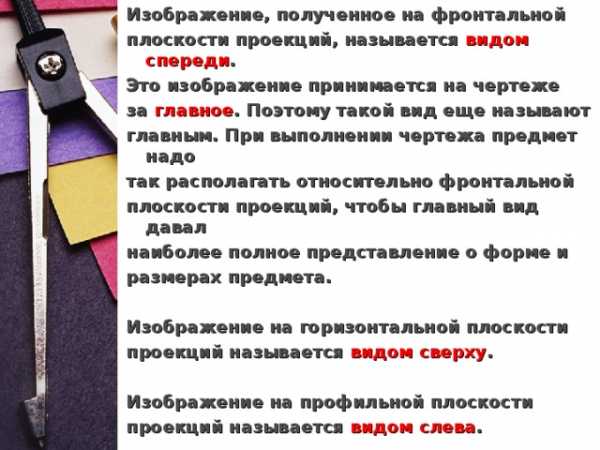

Изображение, полученное на фронтальной

плоскости проекций, называется  видом спереди .

Это изображение принимается на чертеже

за  главное . Поэтому такой вид еще называют

главным. При выполнении чертежа предмет надо

так располагать относительно фронтальной

плоскости проекций, чтобы главный вид давал

наиболее полное представление о форме и

размерах предмета.

Изображение на горизонтальной плоскости

проекций называется  видом сверху .

Изображение на профильной плоскости

проекций называется  видом слева .

В некоторых случаях на чертеже вместо полного вида можно

применить его часть. Это упрощает построение изображения

предмета.

Изображение отдельного, ограниченного места поверхности

предмета называется  местным видом . Его применяют в том

случае. когда требуется показать форму и размеры

отдельных элементов детали (фланца, шпоночной канавки и

пр.).

Местный вид может быть ограничен линией обрыва, осью

симметрии и пр. Он может быть отмечен на чертеже и

надписью. Располагают местный вид на свободном поле

чертежа или в проекционной связи с другими

изображениями.

Применение местного вида позволяет уменьшить объем

графической работы, сэкономить место на поле чертежа.

СПАСИБО ЗА ВНИМАНИЕ!!!

videouroki.net

Виды – Всё для чайников

  • Главная
  • Видеотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
    • Обществознание
      • Обществознание – как наука
      • Иностранные языки
      • История
      • Психология и педагогика
      • Русский язык и литература
      • Культурология
      • Экономика
      • Менеджмент
      • Логистика
      • Статистика
      • Философия
      • Бухгалтерский учет
    • Технические науки
      • Черчение
      • Материаловедение
      • Сварка
      • Электротехника
      • АСУТП и КИПИА
      • Технологии
      • Теоретическая механика и сопромат
      • САПР
      • Метрология, стандартизация и сертификация
      • Геодезия и маркшейдерия
    • Программирование и сеть
      • Информатика
      • Языки программирования
      • Алгоритмы и структуры данных
      • СУБД
      • Web разработки и технологии
      • Архитектура ЭВМ и основы ОС
      • Системное администрирование
      • Создание программ и приложений
      • Создание сайтов
      • Тестирование ПО
      • Теория информации и кодирования
      • Функциональное и логическое программирование
    • Программы
      • Редакторы и компиляторы
      • Офисные программы
      • Работа с аудио видео
      • Работа с компьютерной графикой и анимацией
      • Автоматизация бизнеса
    • Прочие
      • Музыка
      • Природное земледелие
      • Рисование и живопись
  • Библиотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
      • Астрономия
    • Обществознание
      • Иностранные языки
    • Технические науки

      forkettle.ru

      Расположение видов на чертеже. Местные виды — Мегаобучалка

      5.1. Правила расположения видов. Для полного выявления формы предметов в черчении применяют различные изображения: виды, сечения, разрезы. Вначале вы изучите виды.

      Вид— это изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображении допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий. И Отличие от проекций на видах применяют некоторые условности и упрощения. Их вы будете изучать позже.

      Изображение, полученное на фронтальной плоскости проекций, называется видом спереди. Это изображение принимается на чертеже за главное. Поэтому такой вид еще называют главным. При выполнении чертежа предмет надо так располагать относительно фронтальной плоскости проекций, чтобы главный вид давал наиболее полное представление о форме и размерах предмета.

      Изображение на горизонтальной плоскости проекций называется видом сверху.

      Изображение на профильной плоскости проекций называется видом слева.

      Наряду с видами спереди, сверху и слева для изображения предмета могут применяться виды справа, снизу, сзади (все они называются основными). Однако количество видов на чертеже должно быть наименьшим, но достаточным для полного выявления формы и размеров предмета. Для уменьшения количества видов на них допускается показывать при необходимости невидимые части поверхности предмета штриховыми линиями. С этой же целью применяются различные условные обозначения, знаки и надписи, установленные стандартом.

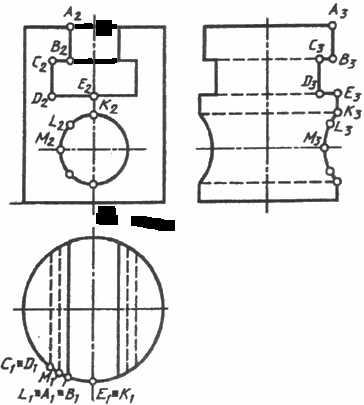

      Рис. 52. Три вида детали

      На рисунке 52 даны три вида детали, наглядное изображение которой показано на рисунке 53. Главным видом является вид спереди. Под ним расположен вид сверху, справа от главного вида и на одной высоте — вид слева. Вырез в детали прямоугольной формы оказался на виде сверху невидимым, поэтому он показан штриховой линией.

      Рис. 53. Наглядное изображение детали

      5.2. Местные виды. В некоторых случаях на чертеже вместо полного вида можно применить его часть. Это упрощает построение изображения предмета.



      Изображение отдельного, ограниченного места поверхности предмета называетсяместным видом. Его применяют в том случае. когда требуется показать форму и размеры отдельных элементов детали (фланца, шпоночной канавки и пр.).

      Местный вид может быть ограничен линией обрыва, осью симметрии и пр. Он может быть отмечен на чертеже и надписью. Располагают местный вид на свободном поле чертежа или в проекционной связи с другими изображениями. В школе вы будете рассматривать местные виды, расположенные только в проекционной связи (рис. 54).

      Рис. 54. Местные виды, расположенные в проекционной связи

      Применение местного вида позволяет уменьшить объем графической работы, сэкономить место на поле чертежа.

      1. Дайте определение вида.
      2. Как располагаются виды на чертеже?
      3. Какой вид называется главным и почему?
      4. Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?
      1. На рисунке 55, и показан процесс проецирования предмета на три плоскости проекций. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. На чертеже предмета (рис. 55, 6) даны лишь очертания общей формы предмета, соответствующие проекциям куба. Перечертите в рабочую тетрадь проекции куба и дополните их изображением выреза.

      Рис. 55. Задание для упражнений

      Указания к работе. Размеры куба задайте произвольно, ширину и глубину паза возьмите примерно равной 1/3 величины ребра куба.

      При построении чертежа соблюдайте проекционную связь между проекциями предмета и проекциями паза.

      1. На рисунке 56, а даны наглядные изображения моделей, составленных из двух спичечных коробок. На рисунке 56, б даны соответствующие им проекции моделей: фронтальная и горизонтальная. На двух горизонтальных проекциях дано изображение лишь одной коробки, изображение второй отсутствует.

      Рис. 56. Задание для упражнений

      Перечертите в рабочую тетрадь данные на рисунке 56, и чертежи и дополните их изображением второй коробки.

      Указания к работе. Если вы затрудняетесь решить задачу, составьте модели из коробок, как показано на рисунке 56, и сравните выполненные вами чертежи моделей с их наглядными изображениями. Составьте самостоятельно еще одну-две модели из двух или трех спичечных коробок и выполните их чертежи.

      Практическая работа № 3
      Моделирование по чертежу

      1. Моделирование из проволоки. Изогните кусок проволоки, как показано на рисунке 57, и. б. в. г. Сравните полученную модель с изображением.

      Рис. 57. Задания к практической работе № 3

      1. Моделирование из картона. Сделайте из картона одну из деталей (угольник), показанных на рисунке 58, а и б.

      Рис. 58. Задания к практической работе № 3

      Указания к работе. Моделирование — это процесс изготовления по чертежу модели какого-либо предмета. Вы уже занимались этим на уроках труда. Прежде чем приступить к моделированию, надо приготовить необходимый материал: картон, проволоку.

      Для изготовления модели из картона сначала вырежьте ее заготовку. Размеры заготовки определите по изображению детали (см. рис. 58). Наметьте (очертите) вырезы. Обрежьте их по очерченному контуру. Удалите вырезанные части и изогните по чертежу модель. Чтобы картон после изгибания не распрямлялся, в месте изгиба прочертите с внешней стороны линии каким-нибудь острым предметом.

      Проволоку для моделирования необходимо использовать мягкую, произвольной длины.

      III. Аксонометрические проекции. Технический рисунок

      megaobuchalka.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
