Чертеж топорища для топора – Как правильно сделать топорище – инструкция, чертежи и видео

alexxlab | 28.04.2019 | 0 | Вопросы и ответы

как сделать своими руками, чертеж и методы изготовления, правила выбора и заточки инструмента

Топор является одним из древнейших инструментов, используемых человеком в своей деятельности. Он прошёл долгий путь, сопровождая эволюцию человека от каменного прапращура до современного изделия из стали самого высокого качества. Область применения этого инструмента имеет самый широкий диапазон как на всякого рода промышленных производствах, так и в домашнем употреблении. Необходимость его использования не уменьшится и в ближайшем будущем.

Общие краткие сведения о топорах

Классификация инструмента

В зависимости от области применения они могут иметь различную форму конструкции и размер.

Специализацию этого инструмента допустимо классифицировать следующим образом:

1. Топор лесорубов.
2. Большой и малый плотницкий топор.

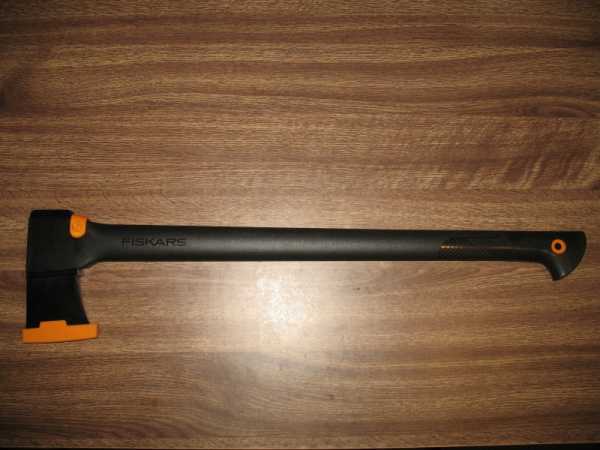

3. Колун для заготовки дров.

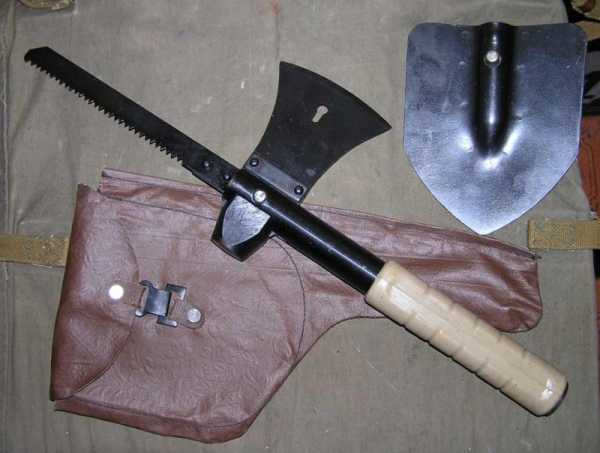

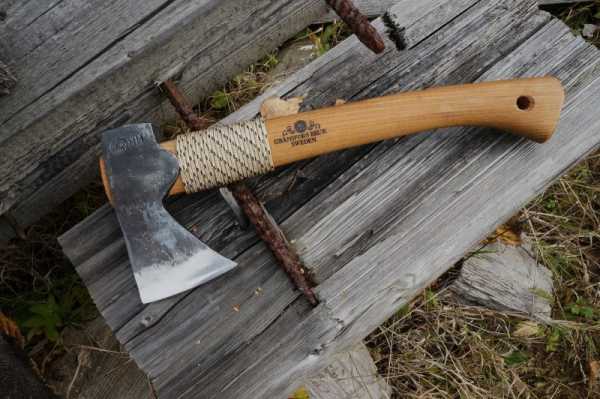

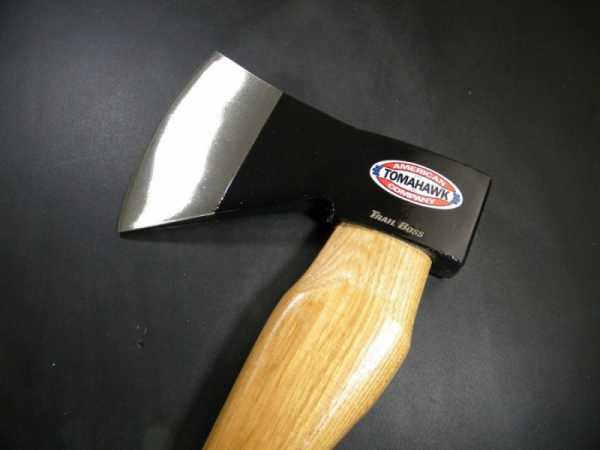

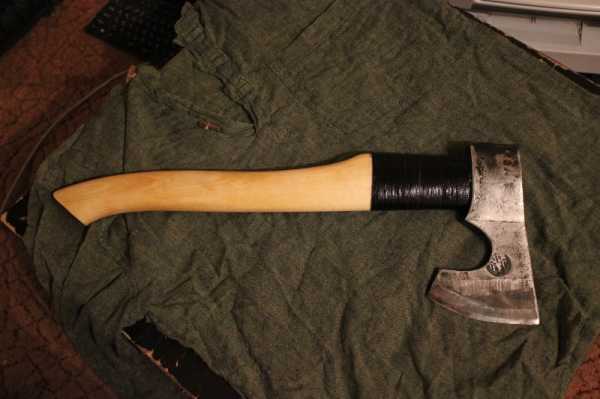

4. Туристский или охотничий походный топорик.
5. Топорик для кухни.

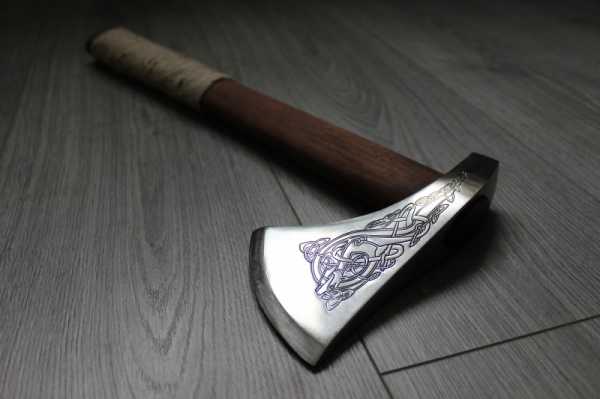

6. Всякого вида сувенирные топоры, имитирующие древнее боевое оружие.
7. Спортивный томагавк для метания по мишеням.
8. Топор пожарных.
9. Топор мясника.

Некоторые конструктивные отличия

Специализация может порождать некоторые конструктивные отличия топоров, но в основном любой из них состоит из двух частей: рабочей рубящей металлической части и присоединяемой к ней рукоятки, называемой топорищем. Топорище в основном выполняется из дерева.

Некоторые модели туристских и кухонных образцов могут быть выполнены полностью из металла с деревянными или пластиковыми накладками для придания плоской металлической ручке необходимой формы.

Инструмент лесорубов отличается закруглённым лезвием и удлинённым топорищем. Его чаще всего используют для заготовки хвороста из веток. Для заготовки дров из поленьев применяется особый вид топора колун. Его металлическая часть более массивная, чем у обычных топоров, и имеет более тупой угол заострённой рубящей части.

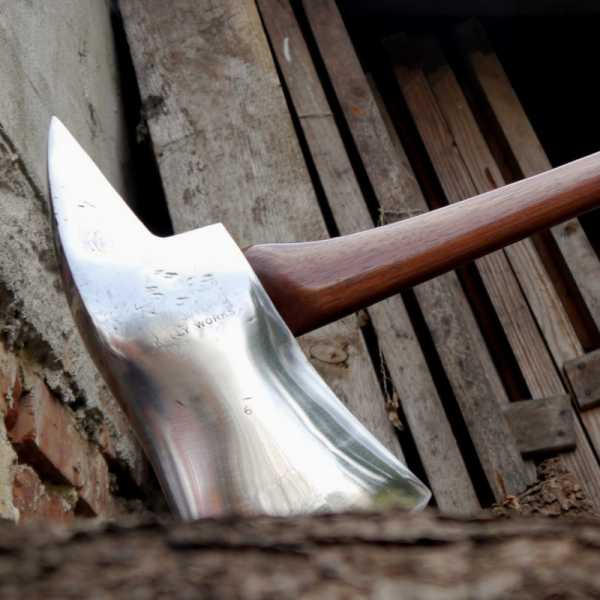

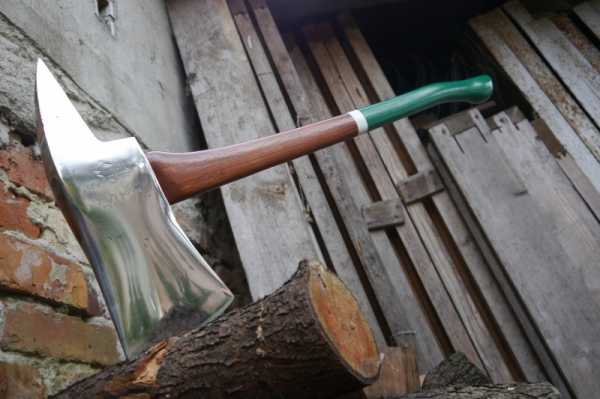

Более длинное топорище имеет и орудие пожарных. К тому же у подобных топоров может существенно отличаться и тыльная сторона металлической части, называемая обухом. У обычных инструментов она просто плоская, а у пожарных эта часть может быть выполнена в виде крюка или острого узкого клина.

Обух кухонного топорика обычно выполняется в виде молоточка для отбивки мяса, а топорище с круглым поперечным сечением изготовляется на токарном станке.

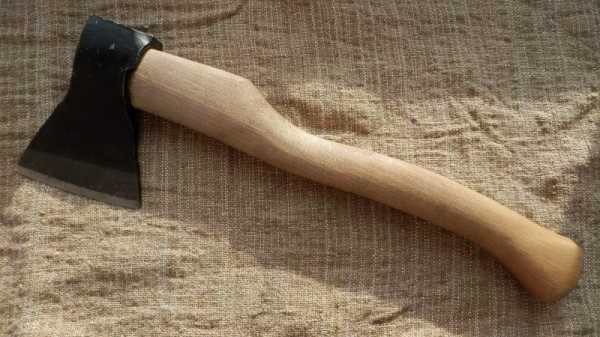

Плотницкие топоры

Эта разновидность топоров, вероятно, наиболее используемая в мире. Даже при современных технологиях ни одно строительство не обойдётся без подобного древнего инструмента. Универсальность его уникальна.

Плотницкие топоры бывают большие, их используют для оттёски брёвен, для устройства всякого рода зарубок при строительстве деревянных домов и других сооружений.

Малые топорики, которые используют для более мелких работ.

Рубящее лезвие у плотницких топоров обычно ровное и очень острое.

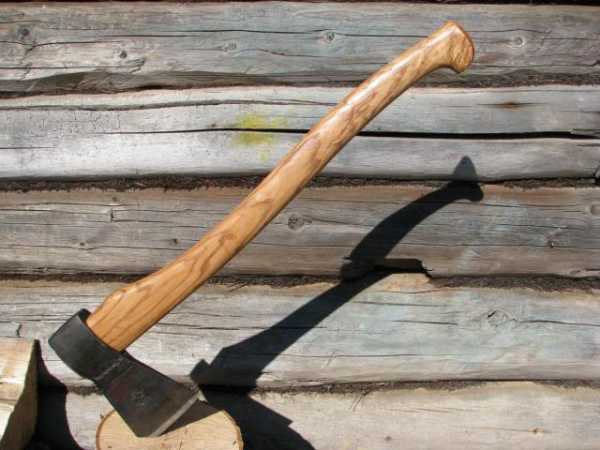

Топорище бывает различных видов. Его форма в целом зависит от личных предпочтений владельца, направленных в основном на удобство работы с подобным инструментом. Зачастую хороший топор — лицо плотника, как специалиста. Хороший мастер дорожит этим инструментом сильнее, чем любым другим. Поэтому никогда не пользуется покупным топорищем, а изготавливает его лично для себя. Впрочем, в умелых руках менять его приходится очень редко.

Изготовление топорища

Методы изготовления

Для обычного человека пользоваться топором приходится чаще всего при работе на дачном участке. Здесь наряду с присущими для такого инструмента работами не очень квалифицированные работники применяют для различных работ. Поэтому топорища, как правило, не выдерживают продолжительного использования, и менять их приходится довольно часто.

Наиболее подходящим материалом для рукоятки является берёза. Это прочный, относительно лёгкий и гладкий для работы с ним материал. Для рачительных хозяев будет полезно разместить березовые бруски для просушки. Сушить берёзу следует долго, не менее 3−5 лет, и обязательно вне воздействия солнечных лучей. Для изготовления хорошего топорища потребуется именно хорошо просушенная берёза. Иначе она будет усыхать в самом топоре, рукоятка начнёт болтаться, что может привести к значительным неудобствам в работе и травматизму.

Существует несколько различных способов, как сделать правильно топорище. Но все их можно разделить в зависимости от технологической вооружённости:

1. С помощью электрических деревообрабатывающих механизмов (циркулярная пила, строгальный станок, различного вида шлифовки).
2. Вручную из готовых досок при помощи рубанка, рашпиля и так далее.
3. Вручную из берёзового бревна.
4. При минимуме инструментов.

Технологичное изготовление топорища

Первым делом на деревообрабатывающих станках вырезается необходимая заготовка. Все её размеры (ширина, толщина и длина) делаются с небольшим запасом для дальнейшей корректировки.

Толщина и ширина определяются по размерам входного отверстия топора, которое называется проушина и находится снизу. Необходимо помнить, что верхнее выходное отверстие гораздо шире нижнего, и путать их при произведении замеров нельзя.

Для удобства дальнейшей обработки заготовку целесообразно сострогать на строгальном станке, чтобы сделать её сечение приближённым к треугольной форме с острым углом внизу будущего топорища. При помощи картонного шаблона на заготовку наносится чертёж топорища выбранной формы. Шаблон можно изготовить, сделав чертёж по размерам старого сломавшегося инструмента, или же найти подходящую форму топорища в источниках специализированной литературы или интернете.

Вырезать закруглённые места удобнее всего при помощи электрического лобзика. Далее, сглаживают все углы при помощи широкой стамески и делают предварительную шлифовку изделия. Обрабатывать его полностью до рабочего состояния не стоит, потому что при непосредственном соединении с металлической частью инструмента, когда применяются значительные усилия и удары, дерево может расколоться, и вся работа по окончательной доводке окажется проделанной зря.

Механическую шлифовку следует производить на плоском шлифовальном круге. Использовать обычный точильный каменный диск не эффективно. Диск лучше изготовить специальный, с тем же отверстием в центре, что и у соответствующего точильного камня.

Материал для круга лучше использовать из твёрдого электроизоляционного пластика, толщиной не менее 5 мм. На него наклеивается наждачная бумага с помощью клея ПВА. Следует знать, что бумагу нужно использовать только водостойкую. Простая быстро разорвётся. К тому же круг, оклеенный водостойкой наждачной бумагой, можно мыть от налёта древесной пыли горячей водой. Поэтому, если подобный круг делать из фанеры, то мыть его будет проблематично. Фанера может деформироваться под воздействием воды.

На таком круге будет удобно шлифовать ровные и выпуклые части топорища, в особенности ту часть, которая вставляется внутрь топора. Делать это необходимо очень равномерно, чтобы не прослабить толщину деревянной детали.

Для шлифования внутренних закруглений хорошо иметь вертикальную шлифовку. Оборудование для неё тоже можно изготовить самостоятельно. Для этого потребуется выточить на токарном станке деревянный цилиндр со сквозным внутренним отверстием, соответствующим валу используемого двигателя, и оклеить его снаружи водостойкой наждачной бумагой.

Готовый цилиндр следует плотно надеть на вал вертикально установленного двигателя. Для шлифования именно топорища диаметр цилиндра не столь важен, но толщина стенок от внутреннего отверстия до внешней поверхности должна быть достаточно массивной, не менее 10−15 мм.

Насадка топора

Верхний край топорища, который должен вставляться внутрь топора, делается немного конусным, чтобы он вошел достаточно плотно. Перед этим на торце прочерчиваются перпендикулярные осевые линии, чтобы в процессе работы, ориентируясь на их расположение, не закосить заготовку в какую-либо сторону.

Перед окончательным насаживанием топора делается пропил под клин. Глубина его не должна превышать ширину самого топора.

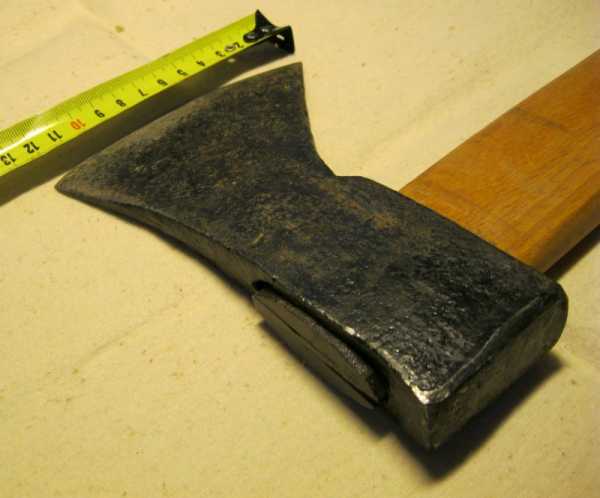

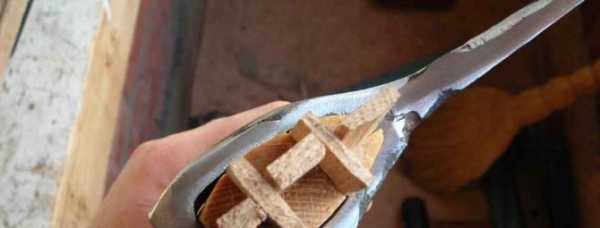

Как правильно насадить топор на топорище, показано на рисунке:

Деревянный клин допустимо изготовить из другой, более мягкой породы дерева, которая более подвержена сжатию, чем берёза. Чтобы клин не выскакивал из топорища даже при малейшем усыхании, целесообразно смазать его водостойким клеем. Это необходимо на случай попадания топора в воду.

После деревянного можно дополнительно расклинить ещё и металлическим клином. Такие клинья специально выковывают в кузнице, делая зарубки по его граням для лучшего сцепления с деревом.

Случается, что верхнее отверстие топора больше нижнего не только по толщине, но и по ширине. Сбоку вставленного топорища остаются небольшие просветы, в которые тоже приходится вбивать дополнительные деревянные клинья.

Если соединение топора с топорищем прошло благополучно, переходят к окончательной доводке дерева с помощью более мелкозернистой наждачной бумаги. Этот процесс делается вручную.

Красить обработанное топорище не рекомендуется. В целях защиты от влаги допустимо пропитать его несколькими слоями олифы.

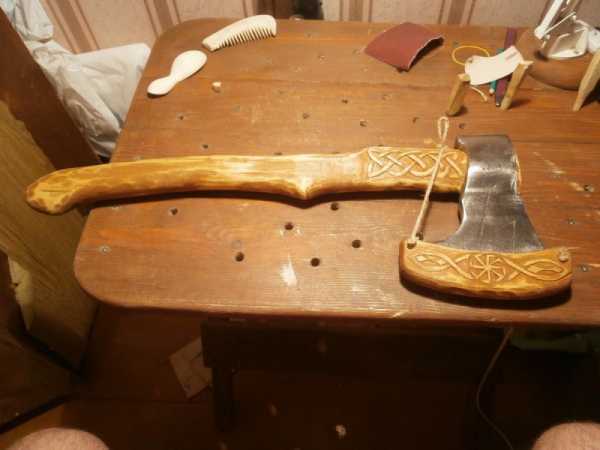

Изготовление топорища вручную

При кажущейся сложности этого процесса изготовить топорище без использования электрифицированного оборудования вполне по силам более или менее мастеровому хозяину. Особенно если есть в наличии доски подходящего размера. Если досок нет, то заготовку на топорище можно выколоть из берёзового бревна. Полено для этих целей следует подобрать по возможности без сучков и с прямослойной структурой.

Далее, следует использовать рубанок или острый нож. Предварительную шлифовку можно осуществить при помощи кусков битого стекла.

Чтобы шлифовать топорище при помощи шлифовальной шкурки, его нужно закрепить в тиски. Из наждачного материала нарезать узкие довольно длинные полоски. Ими будет очень удобно производить шлифовальный процесс, обматывая полоски вокруг топорища и двигая за концы ленты туда-сюда. В таком положении рабочая поверхность наждачной бумаги плотно прилегает к обрабатываемой плоскости без особых усилий со стороны человека.

Работа с покупными топорищами

Если у человека нет желания возиться с изготовлением топорища своими силами, в продаже всегда имеются уже готовые образцы. Конечно, серьёзные производители подобных деталей хорошо знают, как сделать правильно топорище. Но всё же при его покупке следует придерживаться некоторых правил, чтобы не допустить ошибки. Прежде всего, следует очень тщательно замерить входное отверстие имеющегося топора. Расхождения в размерах у различных топоров порой очень значительны и индивидуальны, особенно если этот инструмент извлечён ещё из дедушкиных запасов. Главное условие, чтобы размеры приобретенного топорища не оказались меньше необходимых величин.

Ещё следует обратить внимание на качество древесины готового топорища. Плотность структуры, наличие трещин и возможности скола при его насадке.

Работа с покупным топорищем ограничится подгонкой его торцевой части, которая непосредственно входит в проушину.

Заточка и эксплуатация

Небольшие советы

Наиболее тщательной заточки требуют плотницкие топоры. В порядке вещей, если острота этих инструментов позволяет заострить карандаш или даже сделать зубочистку.

Прежде чем затачивать режущий край топора, необходимо проверить твёрдость металла и, если он окажется слишком мягким, потребуется дополнительно закалить топор воздействием высоких температур. Лучше всего сделать это в кузнице, доверившись профессиональному специалисту.

Заточка лезвия инструмента производится уже после соединения его с деревянной рукоятью.

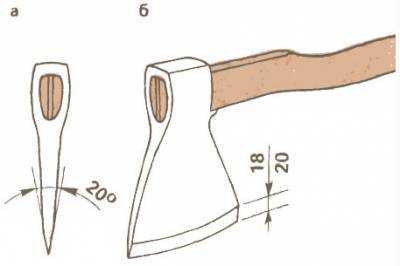

Как правильно наточить топор, поясняет нижеприведённый рисунок.

Полезная инструкция

Правильную эксплуатацию топора можно описать в выполнении некоторых основных правил:

1. Стараться не рубить металлические изделия.
2. Тщательно проверять обрабатываемую древесину на наличие в её теле посторонних твёрдых предметов.
3. Не использовать инструмент в неприсущем для него качестве: в качестве рычага, тяпки или лопаты.
4. Не бросать инструмент на твёрдую поверхность, особенно с большой высоты.
5. Не хранить его продолжительное время на открытом месте под воздействием солнечных лучей или в слишком влажном месте.

При бережном отношении топор и его деревянная рукоятка будут служить долго и радовать своего хозяина.

obinstrumentah.info

изготовление топорища и проведение заточки

Топор считают по праву «королем» плотницкого инструмента. Настоящий плотник, относящийся профессионально к своему ремеслу, знает, как сделать топор, идеально подходящий для той или иной операции. У мастера, как правило, несколько топоров, всегда готовых к работе. Однако этот инструмент нужен не только плотникам, но и обычным людям, живущим за городом в частных домах, а также горожанам, выезжающим на лето или в выходные на дачи. Наколоть дров, чтобы протопить печь в доме или в баньке, приходится каждому хозяину. Чтобы этот процесс шел быстрее и не доставлял неприятностей в виде слетевшего топора, затупившегося лезвия или поломавшегося топорища, надо уметь правильно подготовить данный инструмент к работе и поддерживать его в «боевой готовности» в течение всего срока эксплуатации. Форма топорища может быть разной. Важно, правильно насадить топор, расклинить, а затем заточить лезвие под нужным углом.

При покупке топора, а вернее его колющей части, стоит обратить внимание на качество металла, взятого для изготовления инструмента. Ищите на топоре знак ГОСТ, что подтверждает соответствие металла государственным стандартам и требованиям. Будьте настороже, если вместо данного знака будет стоять ТУ, ОСТ или МРТУ. В этом случае производитель может вносить изменения в технологию. Топоры советских времен, отличающихся высоким качеством металла, можно приобрести на блошином рынке.

 Качество металла можно проверить и опытным путем, взяв два топора и ударить лезвием одного из них по лезвию другого. На менее качественном изделии останутся зазубрины после ударов. Также качество металла проверяется по характерному звуку, который издается при постукивании топора. При этом инструмент должен находиться в подвешенном состоянии.

Также следует заострить внимание на следующих моментах:

• на хорошо оттянутом лезвии не должно быть изгибов и вмятин;
• конусообразность формы проушины;
• соосность проушины и лезвия топора;
• небольшая толщина обуха и перпендикулярность его торцов лезвию.

Не стоит расстраиваться, если не удастся найти топор, отвечающий всем названным требованиям. Ведь выявленные отклонения можно устранить путем заточки заусенцев, расточки проушины и придания обуху симметричной формы.

Также будет полез материал о том, как сделать приспособление для переноски дров: https://diz-cafe.com/tech/perenoska-dlya-drov-svoimi-rukami.html

Длина топорища выбирается, исходя из роста и силы мастера. Не последнюю роль при этом играет и качество древесины. Облегченные топоры, имеющие вес около 800-1000 г, имеют ручки длиной от 40 до 60 см. У тяжелого инструмента (1000-1400 г) длина топорища варьируется от 55 до 65 см.

От длины топорища зависит сила удара. Чем длиннее ручка топора, тем легче колоть деревянные чурки. Сила и рост человека также имеет значение

Не каждая порода древесины подходит для изготовления ручки топора. Для этой цели настоящий мастер исходит весь лес, прежде чем найдет подходящее дерево. Чаще всего заготовку для топорища делают из прикорневой части березы, а лучше из наростов на ее стволе, отличающихся особой свилеватой и очень плотной древесиной. Вместо березы можно использовать клен, дуб, акацию, ясень и другие лиственные деревья твердых пород. Заготовки необходимо хорошо просушить в естественных условиях, на что уйдет немало времени.

На подготовленной заготовке очерчивают по выбранному шаблону контуры будущего топорища. На конце ручки топора должно быть предусмотрено утолщение, предназначенное для «торможения» руки в случае выскальзывания инструмента. Затем излишки древесины, находящиеся вне контура, удаляются ножом, топором с идеально заточенным лезвием, стамеской или электролобзиком, что намного быстрее. Выполнив примерочную насадку топора на топорище с помощью киянки, и, убедившись в плотном прилегании этих деталей, можно продолжать дальнейшую чистовую обработку ручки инструмента. Для циклевки используют стекло, а для шлифовки – мелкозернистую наждачную бумагу.

Сверху изображен чертеж топорища (а), отвечающего требованиям ГОСТ 1400-73, а снизу – ручка походного топора (б) с зоной ненарушенных волокон, составляющей 40 мм

Важно! Если топорище легко входит в проушину, то это означает, что мастер допустил ошибку в расчетах и неправильно вычертил шаблон. В этом случае даже вбитый клин не исправит ситуацию, обеспечив непродолжительную плотную посадку топора на топорище.

Ниже приведен алгоритм проведения операций, показывающий, как насадить топор на выточенное и отшлифованное топорище. Это один из возможных способов:

• Подгоните верхнюю часть топорища под проушину топора. При этом лишнюю древесину состругивайте ножом. Напильником пользоваться не стоит, так как он «размахряет» дерево.
• На топорище, размещенном в горизонтальном положении на столе, положите сверху топор, и карандашом поставьте на ручке метку, до которой он будет насаживаться. Поделите отрезок пополам и поставьте вторую метку.
• Зажмите топорище в вертикальном положении в тисках, чтобы широкий конец был расположен вверху. Возьмите ножовку по металлу и сделайте пропил до второй метки под клин.
• Купите в магазине металлический клин или выстругайте деревянный аналог, толщина которого должна составлять от 5 до 10 мм. Длина клина, сделанного для топора своими руками, должна быть равна глубине пропила, а ширина – величине проушины топора.
• Положите на стол доску и поставьте на нее топор, расположив его вверх ногами. Наденьте топор на топорище и начинайте постукивать им об доску. Затем переверните и постучите об доску рукояткой топорища, при этом процесс насаживания продолжается. Переворачивания и постукивания надо сделать несколько раз. В итоге топорище войдет в проушину.
• Далее поставьте топорище вертикально и вставьте в пропил выструганный клин, забивайте его киянкой до половины или почти до конца. Ножовкой по металлу отпилите все, что останется торчать сверху.
• Нанесите масло (моторное, льняное, подсолнечное и др.) на топорище, дайте стечь излишкам и оставьте для просушивания. Протрите топор и ручку ветошью.

После примерки топора к топорищу, показанной на рисунке (а), производят его насадку (б) и расклинивание ручки (в): 1- топор, 2 — топорище, 3 — клин

Чтобы инструмент не доставлял хлопот, надо правильно заточить лезвие топора.  Согласно требованиям ГОСТа величина угла заточки строительного топора должна составлять 20-30°. Инструмент для плотницких работ затачивают под чуть большим  углом, равным 35°. Рекомендуемые углы надо выдерживать, так как более тонкие лезвия будут увязать в древесине. Для их вытаскивания придется приложить дополнительные усилия. На сучках тонкое лезвие может запросто согнуться. Заточенное под углом в 35° лезвие, подламывая отделяемую от основного бревна щепу, не увязает в древесине.

Сначала выполняется «черновая» первичная заточка топора, во время которой удается устранить вращающимся точильным кругом все щербинки, мелкие повреждения и крупные выбоины. При этом идет формирование новой четкой режущей кромки топора. Затем заточенное начерно лезвие подвергают «чистовой» заточке. Шлифовку проводят по всей длине лезвия с обеих сторон мелкозернистым бруском, который удаляет все заусенцы.

Три способа заточки лезвия топора: а) точильный круг; б) брусок, смачивают водой; в) правка оселком, смоченным машинным маслом

Важно! Блеск лезвия топора и отсутствие на режущей кромке заусенцев говорит о том, что процесс заточки прошел успешно.

После работы рекомендуется на лезвие топора надевать чехол, сделанный из толстой кожи, бересты или иного материала. Нельзя оставлять топор, воткнутым в бревно. Настоящий мастер заботится о своем инструменте, ведь топор является «продолжением» его рук.

Попробовав хоть раз порубить дрова самодельным топором, вы не сможете работать магазинным инструментом. Если вы сомневаетесь в своих силах, то воспользуйтесь услугами мастеров, которым известно, как сделать удобное топорище для топора из выбранной и высушенной заготовки.

Оцените статью: Поделитесь с друзьями!

diz-cafe.com

Размеры топора, правильное топорище

Топоры, известны человечеству с глубокой древности. Это одно из самых полезных, изобретений человечества. Изобретение, очень простое и функциональное. Однако на Руси, издревле делили топоры на несколько видов, каждый для своего рода работы. Размеры топора и размеры топорища, становились главными отличием топоров.

Надеюсь эта статья, поможет понять, что такое правильное топорище. В ней рассмотрена форма топорища,  даны чертежи топорища. Прочитав эту статью, вы сможете изготовить топорище своими руками.

В настоящее время, топоры применяются в быту для очистки садовых участков, мелких столярных работ и колки дров. Для каждого дела существует свой топор, поэтому важно знать правильные размеры топора.

На лесоразработках, топоры употребляются для подруба деревьев перед валкой, обрубки сучьев с поваленных деревьев, окорки бревен (при отсутствии специальных инструментов), рас­колки и тески древесины. В соответствии с этим они называются лесорубными, сучкорубными, колунами и топорами для тески.

Рассмотрим строение топора, он состоит из собственно топора и рукоятки, называемой топорищем. Чертеж, правильного топора показан ниже.

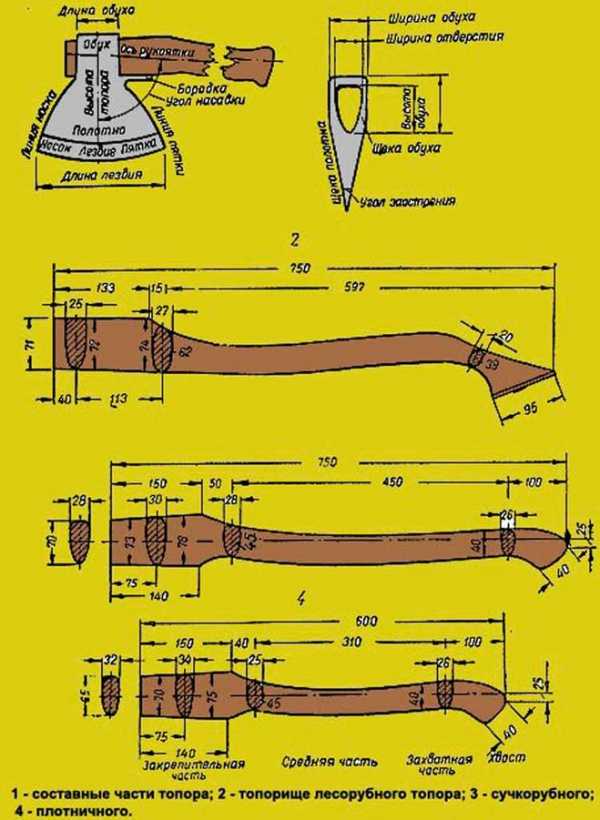

Он имеет лезвие, полотно и обух. Передний угол лезвия называют носком, задний — пяткой, линию, идущую от угла носка до основания обуха, — линией но­ска; линию, идущую от угла пятки, — линией пятки; боковые по­верхности полотна — щеками.

Материалом для изготовления топоров, служат инструментальные качественные среднелегированные прошедшие термообработку стали.

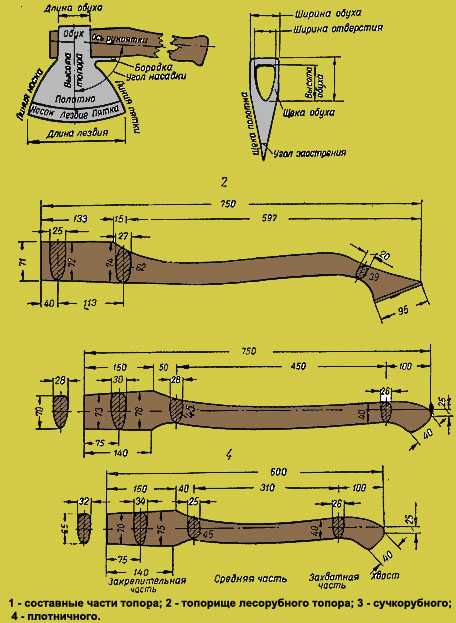

Теперь рассмотрим форму, правильного топорища на чертеже. В нем как показано на чертеже выше, различают закрепительную, сред­нюю, захватную части и хвост.

Деревом для топорища, служит береза, ясень, клен, граб, старая ряби­на, бук, яблоня. Из плохого материала, не стоит делать ручку для топора, по соображениям безопасности.

Размеры топорища, зависят от типа топора. Для работ, тре­бующих особой силы удара, нужен топор с формой удлиненного топорища как на чертеже. Для чистых точных работ, не требующих большой силы удара, топоры делают с формой короткого топорища. Для лесорубных топоров нужно применять правильные топорища длиной 700 – 900 мм, для сучкорубных 600 – 800 мм, а вот топорище для колуна имеет размеры 750 – 930 мм. Наименьшую длину около 500 мм — имеют топоры для тески.

Средней и захватной части топорища, придают несколько изо­гнутую форму и тщательно обрабатывают их поверхность как показано на чертеже. Хвост делают уширенным. Закрепительная часть плотно пригоняется к отверстию обуха. Угол насадки должен соответствовать типу топора: для лесорубного 86 – 88°, сучкорубного 70 – 80°, колуна 80 – 90°.

Ось правильного топорища, и линия лезвия располагаются в одной плоскости. После насадки лезвия, топорище расклинивают, вбивая два клина.

Сила удара, прилагаемая при работе топором, обусловливает также и форму собственно топора. Так, лесорубный топор, упо­требляемый для подруба ствола и обрубки толстых сучьев на крупных деревьях, должен возможно глубже проникать в древе­сину, не застревать в ней, давать крупную щепу, т. е. требует особой силы удара. В соответствии с этим формы его клиновидные как на чертеже выпуклые, линия лезвия выгнутая.

Ниже приведены примеры современных топоров.

Сучкорубный топор, используется главным образом для обруб­ки сучьев и иногда для подруба тонкомерных деревьев при пил­ке. При обрубке сучьев требуется меньшая сила удара, но боль­шая частота работы, поэтому лезвие сучкорубного топора, длин­ное как показано на чертеже.

В наше время, такие топоры выпускают мало все что мне удалось найти приведено ниже.

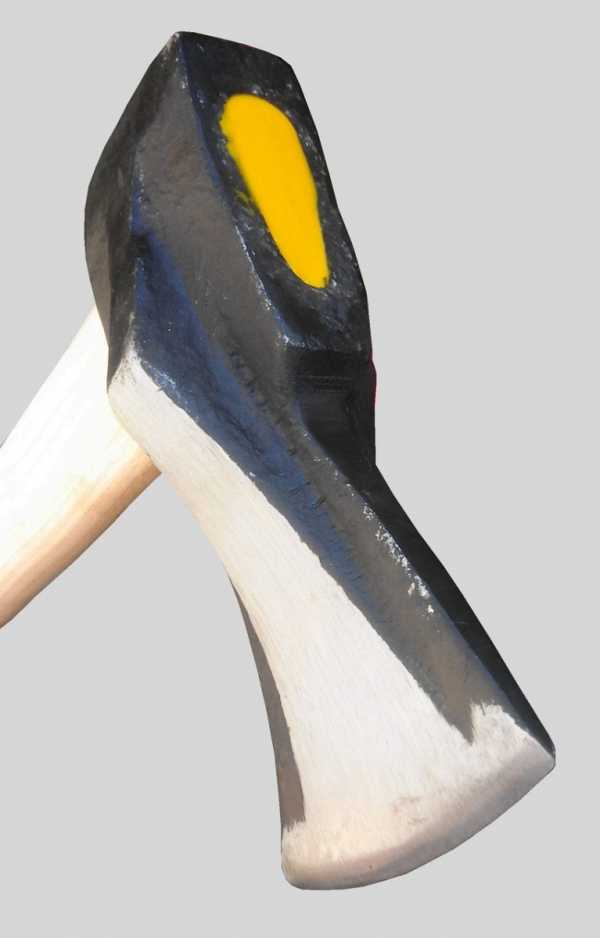

Колун, употребляется для раскалывания – расщепления древесин, поэтому форма лезвия у него короткая, клиновидная, тяжелая, с толстыми щеками, с углом заострения порядка 35 градусов.

Топоры для тески клепки и подобных работ имеют широкое лезвие с односторонней заточкой как на чертеже ниже.

www.drovavoz.ru

оптимальная форма, материал и заточка лезвия (115 фото)

Универсальным инструментом, который может понадобиться на даче, в походе в лес или просто на отдыхе возле речки, в быту для хозяйственных целей, является топор. Несмотря на свою простую конструкцию, это приспособление имеет множество целей использования и различается по способам и качеству изготовления.

Краткое содержимое статьи:

Основные характеристики

Все разновидности топоров подразделяются на три основные группы:

• топоры-колуны;
• для валочных работ в лесу;
• универсальные инструменты строительного и бытового назначения.

В рамках каждой выделенной группы существуют разновидности, которые определяются назначением и характеристиками составных частей. Учет важнейших параметров поможет вам решить вопрос, какой топор лучше выбрать. Стоит отметить тот факт, что на дачном участке просто не обойтись без топора!

Весовые параметры

От того, насколько тяжелым является инструмент, зависит возможность его применения в обработке древесины. Минимальным значением считается масса 0,9 кг. Более легкие модели используются только для ограниченного круга бытовых и хозяйственных целей при отделке небольших заготовок, например для заточки клиньев.

Для стандартной работы с древесиной понадобится инструмент 0,9-1,7 кг. Он будет эффективным и при рубке дров средней толщины, и при проведении строительных работ. Более тяжелые колуны весом 2,2-2,5 кг используются в целях колки крупных дров. Они имеют более длинное топорище.

Форма и заточка лезвия

В практике применяются топоры с тремя типами обуха:

• широким, предназначенным для валки леса;
• средним, имеющим универсальное предназначение;
• узким – используется при проведении аккуратных плотницких работ.

Особенности формы лезвия можно оценить по фото топора. Прямая заточка позволяет наносить качественные рубящие удары, а вот изогнутая подходит и для рубящих, и для колющих движений. Например, лезвие округлой формы небольших размеров ориентировано на большее заглубление в дерево и рубку волокон в поперечном направлении.

При угле заточки до 40 градусов обеспечивается повышенное заглубление в заготовку, хотя более высокой будет скорость затупления. В колунах степень заточки на разных краях лезвия будет различаться.

Материал для лезвия

Для плотницких топоров лезвие изготавливается путем штамповки стали низкоуглеродистого типа. Большую прочность инструмента для лесорубов обеспечивают ковкой стали У7 и 60Г.

Следует помнить, что использование мягкой стали приводит к тому, что инструмент начинает быстро тупиться. Лезвия из жесткой или прокаленной стали склонны к крошению.

Изготовление топорища

Длина топорища зависит от назначения инструмента. Наиболее комфортным показателем является 50-70 см. Но надо помнить, что от длины зависит размах и сила удара. Поэтому для более тяжелых работ требуется инструмент более 70 см.

Топорище для топора может быть металлическим, в том числе со специальной резиновой накладкой. Это более прочная конструкция, но она обладает большим недостатком – плохо гасит вибрацию.

Сила удара вместе с сопротивлением заготовки поглощаются топорищем. А поэтому рекомендуют использовать для его изготовления древесину, в частности березу. А вот более дешевая и доступная сосна значительно хуже гасит вибрацию.

Для лесорубов подходит инструмент с дубовой ручкой. Сама ручка должна быть удобной, без сучков и сколов. На конце топорища делают утолщение и отверстие для крепления.

Разновидности топоров

В зависимости от цели и назначения использования можно подобрать оптимальную конструкцию инструмента. В продаже представлены разнообразные виды топоров.

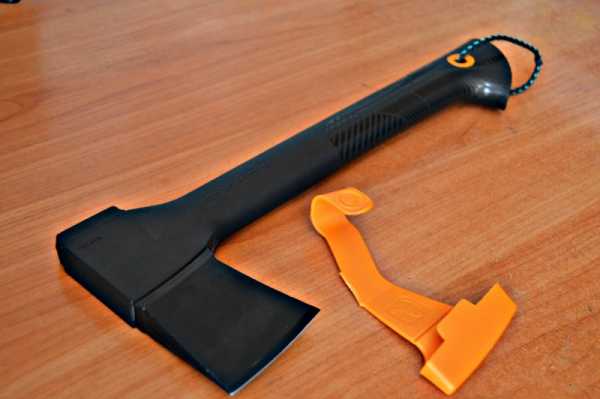

Туристический

Это более легкий и компактный инструмент, который может иметь округлую форму лезвия. Оно острое, может применяться в качестве ножа. Длина ручки до 50 см. Комплектуется защитным чехлом.

Такой топор достаточно дорогой, не может использоваться для рубки, часто появляется ржавчина. Среди марок популярны Geter Gator II и Экспедиция НВ-040.

Бытовой и для общепита

В быту или на предприятиях питания топоры применяются для рубки мяса или костей. Конструкция отличается широким лезвием из прочной стали с заточкой под углом. Это тяжелая и долговечная модель.

Большим недостатком является необходимость применения физической силы для работы. Также деревянное топорище может рассыхаться. Известны изделия «Мясоруб» и «Труд» ВАЧА S901.

Для дров

Каталог топоров данной категории с наилучшим качеством включает изделия TUTAHI, KRAFTOOL Рейнский и Универсальный.

Для данных целей применяются модели с лезвием из закаленной стали с заточкой 40-60 градусов и деревянным топорищем. Этим обеспечивается простота и эффективность в эксплуатации.

Двусторонний

Такой инструмент имеет два одинаковых лезвия из высокоуглеродистой стали, обеспечивающих прекрасную балансировку. Угол заточки может быть разным, а топорище — сменным.

Однако это травмоопасная и тяжелая конструкция, исключающая возможность использования в качестве ударного инструмента. Эксперты рекомендуют такие модели, как SOG F12 и OCHSENKOPF.

Для рубки леса

Большой топор с длинной ручкой для сильного удара. Имеется закругленное лезвие. Специализация у инструмента узкая, применяется только по назначению. Лесорубам могут подойти марки HULKAFORS, SCANDINAVIAN FOREST AXE или WETTERLINGS AMERICAN FOREST AXE.

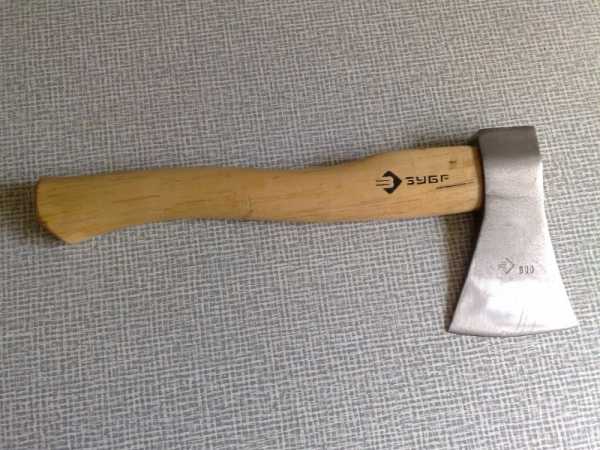

Плотницкий

Это инструмент с хорошей балансировкой, острым лезвием и удобной рукояткой. Вы не сможете его использовать для рубки, а после покупки изделия нужно подобрать требуемую характеристику заточки.

Можно выбрать в этих целях Gardena 1000A 08714-48.000.00 или Wetterlings Hjartum Carpenter’s Axe. Популярен и топор «Ижевский».

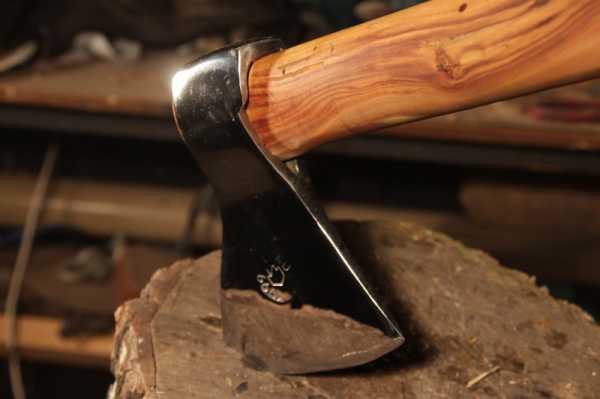

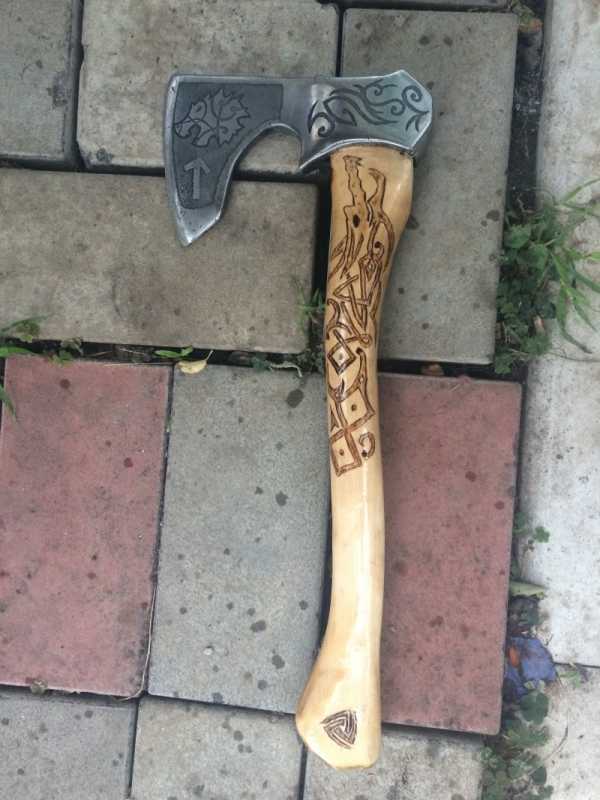

Кованый

Наиболее качественные, прочные и долговечные изделия. Кованый топор чаще всего изготавливается по индивидуальным заказам. Популярны марки «Таежный» и изделия от мастерской «Феникс».

Колун

Этот топор имеет удлиненную ручку, стальное лезвие с заточкой 40-60 градусов. Это узкоспециализированный инструмент, который обладает хорошей балансировкой. Применяется для обработки толстых и плотных пород дерева. Специалисты рекомендуют к использованию продукцию VIPUKIRVES или Council Tool Hudson Bay Axe.

Дачный

Топоры «ДАЧНИК» standart SZAN330, Т-03-1 или VOREL 33107 помогут решить бытовые проблемы на загородном участке. Такие модели пригодны для колки дров, используются при рубке бревен.

Отличаются многофункциональностью, лезвием из прочной стали и деревянной рукояткой, которая, однако, может рассохнуться через 5 лет.

Изготовление топора своими руками

Если вас интересует вопрос, как сделать топор, то помните, самостоятельно изготовить лезвие с нуля у вас не получится. Вы можете только придать обычному лезвию нужную форму путем обработки болгаркой или наждачным кругом.

А вот топорище изготовить вполне по силам. Для этого надо:

• подобрать заготовку с диаметром более 120 мм и длиной на 200 мм больше планируемой рукоятки;
• просушить несколько месяцев при температуре 22-24 градуса и влажности 15%;
• при помощи топора или большого ножа убрать лишнюю часть древесины в соответствии с очерченным контуром;
• провести обработку стамеской и молоточком.

Теперь важно узнать, как насадить топор правильно. Делают это при помощи марли и эпосксидной смолы. Наличие клина обеспечивает лучшую прочность. После этого производится шлифовка, топорище покрывается лаком. Заточка производится на станке или вручную.

Топор является полезным помощником и на даче, и в походе и при работе в лесу. Необходимо только правильно подобрать нужную модель, ориентируясь на требуемые характеристики и качество изготовления конкретного экземпляра.

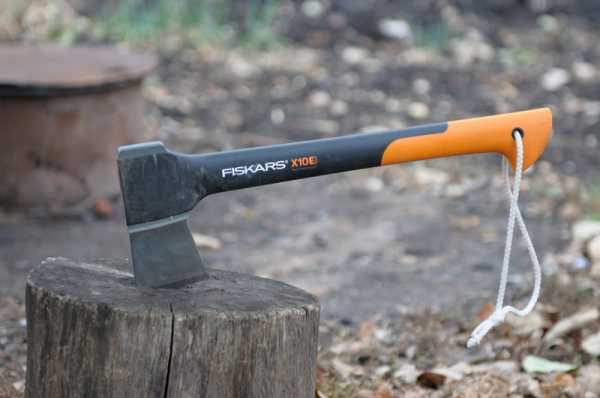

Фото топора

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Топорище своими руками чертеж

Топорище своими руками, чертеж и подробное описание изделия.

Для топорища используют сорта древесины лиственных пород, лучше всего подойдут:

• ясень
• ятоба
• гикори
• дуб
• бук
• береза
• клен

Прочность изделия на излом, обеспечивается за счет положения древесных волокон в заготовке, из которой будет изготавливаться топорище.

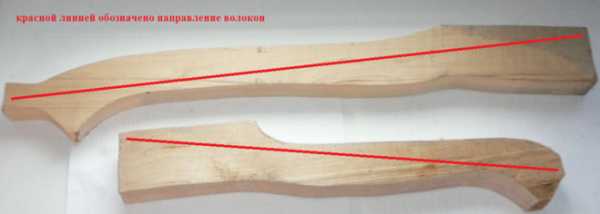

Посмотрим на рисунок, где изображено место положения заготовки относительно плоскости реза ствола или чурки. Как видим, размещается заготовка за пределами центра ствола дерева.

При выборе (чурки) необходимо помнить, чтобы участок был без сколов, сучков, трещин и гнили.
Откалываем от чурки заготовку нужных размеров, и отправляем ее на сушку.
Оптимальный вариант, если сушка проводится в естественных условиях, в проветриваемом помещении и длительное время.
Влажность древесины после сушки должна составлять 8…12%.

Приступим к изготовлению топорища по чертежу:

1. Подготовим заготовку необходимого размера.

2. Перенесем на заготовку контур с чертежа.

Отклонение расположения волокон от продольной оси вдоль заготовки, не должно превышать 5°

3. Вырежем контур изделия по размерам чертежа.

4. Сгладим острые грани и скруглим углы.

Рекомендации:

• ручка изделия должна быть идеально гладкой и овальной
• низ топорища – утолщенный и скругленный
• верх топорища – подгоняется под проушину насаживаемого лезвия.

5. Обработаем изделие антисептиком.

Более расширенные требования к изготовлению изделия, регламентированы ГОСТ 1400-73.
Дополнительно посмотрим чертеж дровокола

Заказать чертеж

Поделитесь с друзьями!

chertegnik.ru

Чертежи, схемы, клейма топоров. – Топоры

Чертежи, схемы, клейма топоров. – Топоры – Русскоязычный ножевой форум Jump to content

Трофейщик    239

• Users
• 239
• 913 posts
• Город: Воронежская обл.
• Имя: Денис

Северянин    4,150

• Маньячистый Маньяк
• Users
• 4,150
• 23,480 posts
• Город: Лангепас
• Имя: Матвей

Turbo4x4    3,812

• Маньяк-топорист
• Модераторы
• 3,812
• 13,943 posts
• Город: С-Пб
• Имя: Гера

дмитрийА    34

•
• Users
• 34
• 306 posts
• Город: Msc
• Имя: Дмитрий

Трофейщик    239

• Users
• 239
• 913 posts
• Город: Воронежская обл.
• Имя: Денис

Aleksandr Bransk    266

• Users
• 266
• 2,036 posts
• Город: Bransk
• Имя: Aleksandr

holtoff    47

• Users
• 47
• 273 posts
• Город: Воронежская область
• Имя: сергей

Трофейщик    239

• Users
• 239
• 913 posts
• Город: Воронежская обл.
• Имя: Денис

Alex_P_P    23

•
• Users
• 23
• 103 posts
• Город: Киев
• Имя: Александр

Turbo4x4    3,812

• Маньяк-топорист
• Модераторы
• 3,812
• 13,943 posts
• Город: С-Пб
• Имя: Гера

мак    5,425

• Модераторы
• 5,425
• 44,088 posts
• Город: Санкт-Петербург
• Имя: Андрей

Azrail86    82

• Users

rusknife.com

Как выточить топорище своими руками?

Деревянная ручка для топора (топорище) изделие ответственное, и по этому при его изготовлении учитывается много – материал (сорт и влажность древесины), направление волокон, тип топора (плотницкий, столярный или колун) От правильности изготовления зависит и безопасность и эргономика готового топора.

Для плотницких и столярных топоров топорище делается в зависимости от веса железки. На топоры весом до килограмма длина ручки 40-60 сантиметров, полтора килограмма и выше – 55-65 сантиметров.

Наиболее подходящая для топорищ древесина это береза, дуб, ясень, клен. Сушится любое дерево для топорища не меньше года в естественных условиях (не сушилках) в тени хорошо проветривыемых помещений.

У нас нет дуба, ясеня или клена, про качество топорищ сделанных из них говорить не будут. Но из березы сделал не один десяток топорищ, о ней и поведу речь. Кстати, те кто работал с топорищами из разных пород дерева, утверждают что только береза “не сушит” руку рабочего, из-за вязкости волокон.

Заготовка березы на ручки топоров, молотков, ножей и прочего ручного инструмента, ведется в зимний период, в крайнем случае ранней весной до начала сокодвижения.

В дело идет прикорневая (комлевая) часть дерева. Березовая чурка раскалывается на плахи. Именно раскалывается а не распиливается по вдоль, для того что бы видеть естественное направление волокон, и в соответствии с этим далее делать и заготовки.

Из плах выкалывают бруски сечением примерно 70-80 мм. на 120-150 мм. и убираю сушить. В процессе сушки береза усохнет поперек волокон и заготовка станет меньше. Сушатся заготовки не менее двух лет в проветриваемом помещении не подвергаясь солнечному свету (обычно это чердак)

Хорошо просушенную заготовку фугуем с одной стороны, смотрим нет ли трещин. Если все в порядке выводим общую толщину по двум пластям 45 миллиметров.

Кладем заготовку на пласть и ориентируем шаблон относительно волокон

Шаблоны топорищ, их размеры – длина, толщина, сечение в основных точках, тоже различаются по назначению самих топоров –

На торцевой части заготовки очерчиваем форму проушины топора карандашом по внутренней ее части, совместив с выходом закрепительной части по шаблону.

Теперь производит грубую обработку заготовки по шаблону. Это можно сделать и другим топором и широкой стамеской, я просто выпиливают электролобзиком по контуру. И щепы меньше, нагрузки на дерево нет от ударов, да и культурнее как то выглядит.

Скругляем углы ручки, в верней ее части полукругом, а к низу немного на конус. Именно такая форма “перевернутой капли” самая удобная для руки. Теперь насадим железку на топорище.

Насадка топора производится “в натяг” Топорище предварительно пропиливается под клин (клинья) на глубину двух третей ширины проушины со сквозной сверловкой в конце пробила, по вдоль пропила.

Клин, я лично делают для березового топорища из сосновой смолистой доски. Держится отлично. Одного клина вполне хватает, если березовая ручка очень хорошо высушена и больше не усыхает.

Насадив топор покрутите его в руках, уберите крупным напильником те места где топорище лежит не удобно в ладони. Не переживайте что отойдете от “стандартов” и “шаблонов” если топор вы делаете под себя. Пусть он будет хоть трижды неказистым, но если он отлично лежит в руке, то вы будете меньше уставать и производительность увеличится, да и настроение от работы топором который является продолжение руки, будет хорошим.

После того как топорище готово и насажено. Обработайте его льняной олифой, предварительно разогрев ее. Я пропитывают на горячую только плотничьи топоры. Столярные почти всегда в помещении. Ручки колунов просто протираю несколько раз светлым трансформаторным маслом.

Ну конечно же, каждый плотник и столяр, со временем выводит для себя самую оптимальную форму топорища, с желаемым размещением центра тяжести, длины и толщины ручки. Вариантов, как и мастеров масса. Однако и ГОСТ не обошел стороной этот самый нужный инструмент –

www.remotvet.ru
