ЧПУ своими руками v1.0

Это мой первый станок с ЧПУ собранный своими руками из доступных материалов. Себестоимость станка около 170$.

Собрать станок с ЧПУ мечтал уже давно. В основном он мне нужен для резки фанеры и пластика, раскрой каких-то деталей для моделизма, самоделок и других станков. Собрать станок руки чесались почти два года, за это время собирал детали, электронику и знания.

Станок бюджетный, стоимость его минимальна. Далее я буду употреблять слова, которые обычному человеку могут показаться очень страшными и это может отпугнуть от самостоятельной постройки станка, но на самом деле это всё очень просто и легко осваивается за несколько дней.

Электроника собрана на Arduino + прошивка GRBL

Плата Ардуино R3

Плата CNC shield v3 Update: есть новая версия платы v4

Шаговые моторы NEMA 17

Блок питания 24 вольта 15 ампер

Видео о том как поют 🙂 моторы ЧПУ станка.

Механика самая простая, станина из фанеры 10мм + шурупы и болты 8мм, линейные направляющие из металического уголка 25*25*3 мм + подшипники 8*7*22 мм. Ось Z движется на шпильке M8, а оси X и Y на ремнях T2.5.

Шпиндель для ЧПУ самодельный, собран из бесколлекторного мотора и цангового зажима + зубчатая ременная передача. Надо отметить, что мотор шпинделя питается от основного блока питания 24 вольта. В технических характеристиках указано, что мотор на 80 ампер, но реально он потребляет 4 ампера под серьёзной нагрузкой. Почему так происходит я объяснить не могу, но мотор работает отлично и справляется со своей задачей.

Изначально ось Z была на самодельных линейных направляющих из уголков и подшипников, позже я переделал её, фотки и описание ниже.

Рабочее пространство примерно 45 см по X и 33 см по Y, по Z 4 см. Учитывая первый опыт, следующий станок я буду делать с большими габаритами и на ось X буду ставить два мотора, по одному с каждой строны. Это связано с большим плечом и нагрузкой на него, когда работа ведётся на максимальном удалении по оси Y. Сейчас стоит один мотор и это приводит к искажению деталей, круг получается немного элипсом из-за возникающего прогибания каретки по X.

Родные подшипники у мотора быстро разболтались, потому что не рассчитаны на боковую нагрузку, а она тут серьёзная. Поэтому сверху и снизу на оси установил два больших подшипника диаметром 8 мм, это надо было бы делать сразу, сейчас из-за этого есть вибрация.

Здесь на фото видно, что ось Z уже на других линейных направляющих, описание будет ниже.

Сами направляющие имеют очень простую конструкцию, её я как-то случайно нашел на Youtube. Тогда мне эта конструкция показалась идеальной со всех сторон, минимум усилий, минимум деталей, простая сборка. Но как показала практика эти направляющие работают не долго. На фото видно какая канавка образовалась на оси Z после недели моих тестовых запусков ЧПУ станка.

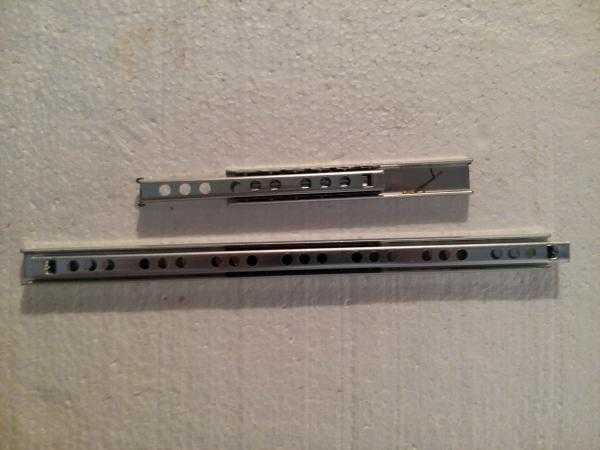

Самодельные направляющие на оси Z я заменил на мебельные, стоили меньше доллара за две штуки. Я их укоротил, оставил ход 8 см. На осях X и Y ещё остались направляющие старые, менять пока не буду, планирую на этом станке вырезать детали для нового станка, потом этот просто разберу.

Пару слов о фрезах. Я никогда не работал с ЧПУ и опыт фрезерования у меня тоже очень маленький. Купил я в Китае несколько фрез, у всех 3 и 4 канавки, позже я понял, что эти фрезы хороши для металла, для фрезерования фанеры нужны другие фрезы. Пока новые фрезы преодолевают расстояние от Китая до Беларуси я пытаюсь работать с тем, что есть.

На фото видно как фреза 4 мм горела на берёзовой фанере 10 мм, я так и не понял почему, фанера чистая, а на фрезе нагар похожий на смолу от сосны.

Далее на фото фреза 2 мм четырёхзаходная после попытки фрезерования пластика. Этот кусок расплавленного пластика потом очень плохо снимался, откусывал по чуть-чуть кусачками. Даже на малых оборотах фреза все равно вязнет, 4 канавки явно для металла 🙂

На днях у дяди был день рождения, по этому случаю решил сделать подарок на своей игрушке 🙂

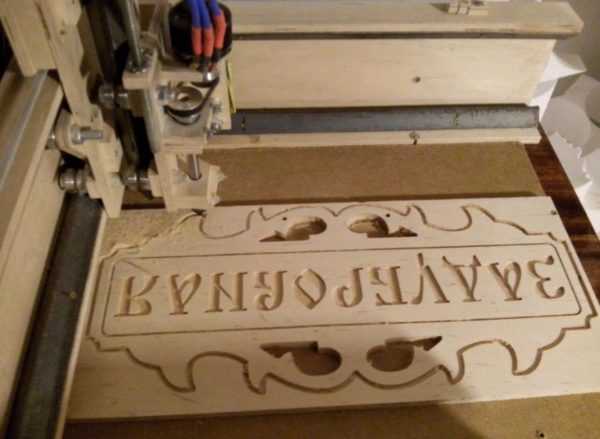

В качестве подарка сделал аншлаг на дом из фанеры. Первым делом попробовал фрезеровать на пенопласте, чтобы проверить программу и не портить фанеру.

Из-за люфтов и прогибаний подкову получилось вырезать только с седьмого раза.

В общей сложности этот аншлаг (в чистом виде) фрезеровался около 5 часов + куча времени на то, что было испорчено.

Как-то я публиковал статью про ключницу, ниже на фото эта же ключница, но уже вырезанная на станке с ЧПУ. Минимум усилий, максимум точность. Из-за люфтов точность конечно не максимум, но второй станок я сделаю более жестким.

А ещё на станке с ЧПУ я вырезал шестерёнки из фанеры, это намного удобнее и быстрее, чем резать своими руками лобзиком.

Позже вырезал и квадратные шестерёнки из фанеры, они на самом деле крутятся 🙂

Итоги положительные. Сейчас займусь разработкой нового станка, буду вырезать детали уже на этом станке, ручной труд практически сводится к сборке.

Нужно освоить резку пластика, потому как встала работа над самодельным роботом-пылесосом. Собственно робот тоже подтолкнул меня на создание своего ЧПУ. Для робота буду резать из пластика шестерни и другие детали.

Update: Теперь покупаю фрезы прямые с двумя кромками (3.175*2.0*12 mm), режут без сильных задиров с обоих сторон фанеры.

modelmen.ru

Собираем станок с ЧПУ своими руками, подключаем через Ардуино

Сложная обработка различных материалов давно перестала быть уделом заводских цехов. Еще двадцать лет назад, максимум, что могли себе позволить домашние мастера – это фигурное выпиливание лобзиком.
Сегодня, ручные фрезеры и режущие лазеры можно запросто купить в магазине бытового инструмента. Для линейной обработки предусмотрены различные направляющие. А как быть с вырезанием сложных фигур?

Элементарные задачи можно выполнить с помощью шаблона. Однако такой способ имеет недостатки: во-первых, надо изготовить собственно шаблон, во-вторых, у механического лекала есть ограничения по размеру закруглений. И наконец, погрешность таких приспособлений слишком велика.

Выход давно найден: станок с ЧПУ позволяет вырезать из фанеры своими руками такие сложные фигуры, о которых «операторы лобзиков» могут лишь мечтать.

Устройство представляет собой систему координатного позиционирования режущего инструмента, управляемую компьютерной программой. То есть, обрабатывающая головка движется по заготовке, в соответствии с заданной траекторией. Точность ограничена лишь размерами режущей насадки (фреза или лазерный луч).

Возможности таких станков безграничны. Существуют модели с двухмерным и трехмерным позиционированием. Однако стоимость их настолько высока, что приобретение может быть оправдано лишь коммерческим использованием. Остается своими руками собрать ЧПУ станок.

Принцип работы координатной системы

Основа станка – мощная рама. За основу берется идеально ровная поверхность. Она же служит рабочим столом. Второй базовый элемент – это каретка, на которой закрепляется инструмент. Это может быть дремель, ручной фрезер, лазерная пушка – в общем, любое устройство, способное обрабатывать заготовку. Каретка должна двигаться строго в плоскости рамы.

Для начала рассмотрим двухмерную установку


В качестве рамы (основы) для станка ЧПУ, сделанного своими руками, можно использовать поверхность стола. Главное, после юстировки всех элементов, конструкция больше не перемещается, оставаясь жестко прикрученной к основе.

Для перемещения в одном направлении (условно назовем его X), размещаются две направляющих. Они должны быть строго параллельны друг другу. Поперек устанавливается мостовая конструкция, также состоящая из параллельных направляющих. Вторая ось – Y.

Задавая вектора перемещения по осям X и Y, можно с высокой точностью установить каретку (а вместе с ней и режущий инструмент) в любую точку на плоскости рабочего стола. Выбирая соотношение скоростей перемещения по осям, программа заставляет инструмент двигаться непрерывно по любой, самой сложной траектории.

Рама станка из ЧПУ сделана руками умельца, видео

Существует еще одна концепция: каретка с инструментом закреплена неподвижно, перемещается рабочий стол с заготовкой. Принципиальной разницы нет. Разве что размеры основания (а стало быть, и заготовки) ограничены. Зато упрощается схема подачи питания на рабочий инструмент, не надо беспокоиться о гибких кабелях питания.

Решение может быть комплексным: по одной оси движется стол, по второй оси – каретка с рабочей головкой.

С помощью такой системы можно обрабатывать изделия «непрерывной линией разреза». Что это означает? Режущая головка, расположенная в плоскости заготовки, начинает работу от края, и проходит всю фигуру непрерывным распилом. Это ограничивает возможности, но двухмерный станок ЧПУ по дереву проще сделать своими руками. Вертикальная позиция головки устанавливается вручную.

Важно! Режущий инструмент должен иметь свободу перемещения по вертикальной оси. Иначе невозможно будет работать с насадками разного размера.

Трехкоординатный самодельный станок с ЧПУ

Следующая ступень сложности – трехкоординатный самодельный станок с ЧПУ. Сделать его своими руками несколько сложнее. Вопрос даже не в механике, а в более сложной схеме программирования.

Принцип третьей руки механической части заключается в том, что на каретку устанавливается еще один комплект направляющих. Теперь инструмент имеет три степени свободы: X, Y, Z.

Что это дает? Во-первых, можно вырезать замкнутые фигуры в середине заготовки. Фреза установится над началом разреза, опустится на заданную глубину, пройдет по внутреннему контуру, и снова поднимется над плоскостью заготовки. По аналогичной схеме можно высверливать отверстия в заданных точках. Но самое главное – с помощью такого станка можно вырезать трехмерные фигуры.

Каретка перемещается вдоль направляющих с помощью шаговых двигателей. Сборка станка ЧПУ своими руками дает возможность выбора привода. Если приоритет в скорости – устанавливается ременный привод. Для высокой точности используется червячно-резьбовой.

Чтобы изготовить своими руками ЧПУ станок, требуются чертежи и трехмерная модель с расчетом всех трех координат (осей перемещения).

Лучше всего выполнить моделирование в профильной программе, например AutoCAD. Перед началом проектирования следует приобрести элементы, которые невозможно изготовить самостоятельно: узлы скольжения по направляющим, шаговые двигатели, приводные ремни.

Сердцем такого станка является программируемый блок управления. Условно он состоит из трех частей:

  1. Модуль ввода, в который помещается схема обработки заготовки. Его роль может исполнять персональный компьютер
  2. Процессорный блок, преобразующий электронную модель изделия в команды для исполнительных механизмов
  3. Модуль управления исполнительными механизмами (шаговыми двигателями, рабочей головкой). Этот же блок принимает сигналы от датчиков позиционирования (при наличии таковых).

ЧПУ на процессоре Ардуино

Самая прогрессивная (и одновременно доступная) технология – это станок ЧПУ на процессоре Ардуино. Его можно собрать своими руками и запрограммировать буквально за пару выходных. Блок схема выглядит следующим образом:

Один модуль отслеживает положение инструмента относительно заготовки по всем трем координатам. Второй модуль дает команды блоку управления координатными моторами. И третий модуль управляет работой режущей головки (включение, скорость вращения).

Общее управление осуществляется с персонального компьютера со специализированным программным управлением. Освоить его может пользователь, умеющий работать в графических редакторах.

Вы задаете не только трафарет и глубину обработки заготовки, но даже путь перемещения рабочей головки инструмента до каждой точки начала разреза или сверления. Кроме того, программа подскажет вам оптимальные формы раскроя, для минимизации потерь материала.

Важно! Перед окончательной сборкой и отладкой каретки с режущим (прожигающим) инструментом, модуль управления следует «обучить».

Это можно сделать с помощью пишущего инструмента и бумаги, совершенно не обязательно переводить физический материал. Очень важно определить нулевые точки координат. Они устанавливаются с учетом погрешности на габаритные размеры режущей головки.

Как своими руками сделать ЧПУ станок, примеры

Если вы планируете работать с массивными заготовками, и трехмерная составляющая относится не только к сверлению отверстий, станок изготавливается из металла. Соответственно сервоприводы располагают достаточной мощностью, чтобы преодолеть инерцию каретки и тяжелого двигателя рабочего фрезера.

С точки зрения управления – размер станка не имеет значения, равно как и материал станины. Моменты инерции закладываются при настройке программы и калибровке сервоприводов. Однако если вы не планируете изготавливать малые архитектурные формы, санок можно сделать компактным и легким.

Самодельный ЧПУ станок из фанеры


Этот материал достаточно жесткий, при правильной сборке конструкция не будет пружинить, что особенно важно при точном позиционировании. Но главное достоинство дерева – отсутствие инерции и малый вес. Поэтому можно устанавливать компактные сервоприводы с малым потреблением энергии.
Самодельный станок из ЧПУ, видео.


При этом направляющие все-таки делаются из металла. Эти части подвержены износу, и на них лежит «ответственность» за точность позиционирования.

Простой лазерный станок ЧПУ

Еще одно направление — лазерный станок ЧПУ своими руками. Некоторые материалы можно именно резать (например, тонкую фанеру или пластик). Для этого потребуется достаточно дорогая лазерная пушка. Но основное применение – художественное выжигание.

Вывод:
Изготовить собственный станок с числовым управлением возможно. Совершенно бесплатно не получится, некоторые элементы невозможно сделать в домашних условиях. Но экономия (в сравнении с фабричным экземпляром) настолько существенна, что вы не пожалеете о потраченном времени.

obinstrumente.ru

Мини-станок для фрезерования – технология изготовления + Видео

Настольный фрезерный агрегат с ЧПУ имеет компактные размеры и характеризуется отличной функциональностью. Такой мини-станок вполне реально собрать своими руками и выполнять на нем работы по металлу, керамике, древесине, камню, пластмассе.

1 Мини-станок – мал, да удал

Настольные варианты фрезерных, токарно-фрезерных и сверлильных агрегатов по металлу используются для мелкосерийного либо несерийного изготовления разнообразных изделий своими руками. Такие мини-станки, оснащенные системами ЧПУ, представляют собой универсальные установки, которые обеспечивают качественную и точную обработку заготовок небольших размеров.

Описываемые устройства обладают следующими достоинствами:

  • достаточно высокая производительность;
  • современное программное обеспечение;
  • простое управление, которое может освоить любой домашний умелец;
  • минимум отходов при выполнении токарно-фрезерных операций своими руками;
  • легкость ухода за оборудованием и его ремонта в случае необходимости;
  • малое потребление электроресурсов.

Настольный станок для токарно-фрезерных операций

Рекомендуем ознакомиться

Как видим, небольшой фрезерный, сверлильный или токарно-фрезерный станок по металлу имеет ощутимые эксплуатационные плюсы. Работа с таким оборудованием доставляет обычному человеку настоящее удовольствие. Обладателем такого маленького чуда вы можете стать, приобретя готовый мини-станок, произведенный в заводских условиях. Также есть возможность купить специальный набор узлов и деталей и за пару часов собрать из них сверлильный или токарно-фрезерный агрегат с ЧПУ для бытового применения.

Но и в первом, и во втором случае необходимо затрачивать финансовые средства (причем немалые). Таких трат можно избежать, если заняться изготовлением настольного агрегата своими руками. Поверьте, этот процесс не так сложен, как может себе представить неопытный домашний умелец. При правильном подходе к делу вы без особых проблем сделаете эффективный и надежный в работе токарно-фрезерный либо сверлильный агрегат. Нужно лишь запастись требуемыми инструментами и материалами, а также просмотреть чертежи самодельных мини-установок.

2 Конструирование станков с ЧПУ

Выполнение работ своими руками нужно начинать с подбора подходящей схемы собираемого агрегата. Специалисты рекомендуют использовать в качестве базового оборудования старый сверлильный станок, который давно не применяется или находится в нерабочем состоянии.

В этом устройстве вам нужно будет всего лишь установить фрезу вместо сверла. А затем доработать конструкцию агрегата, сделав из него полноценный фрезерный настольный станок или даже многофункциональный токарно-обрабатывающий центр. Основная задача на этом этапе – проектирование механизма, который будет обеспечивать перемещение рабочего инструмента в нескольких независимых плоскостях. Реальных сложностей возникнуть не должно. Вы можете собрать указанное устройство из кареток обычного принтера матричного типа.

Конструкция настольного фрезерного агрегата

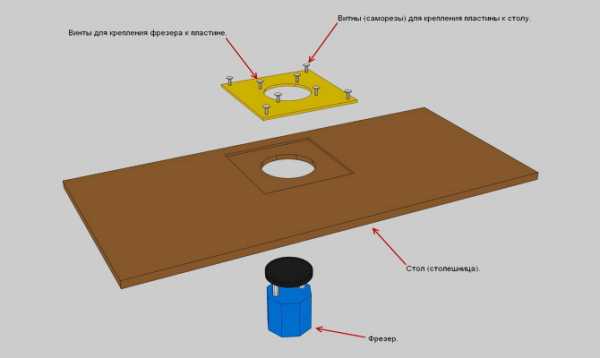

Совсем не обязательно покупать новое копирующее приспособление и разбирать его. Допускается использовать переработанные каретки. Важно! Если вы хотите, чтобы ваш токарно-фрезерный самодельный станок имел высокую производительность, берите каретки от крупных принтеров. После сборки механизма передвижения фрезы описанного вида вам останется только подключить к сделанному своими руками агрегату соответствующее программное обеспечение. И мини-станок с ЧПУ будет готов к эксплуатации. Но такое устройство даст возможность работать исключительно по очень тонкому металлу, пластику либо древесине.

Для повышения мощности токарно-фрезерного оборудования, изготавливаемого своими руками, необходимо подключить к нему шаговый электродвигатель. Тогда ваш настольный станок будет справляться с намного более серьезными задачами. На нем можно будет фрезеровать достаточно толстые металлические заготовки, изделия из камня и керамического материала. Шаговый двигатель на кустарный фрезерно-сверлильный станок без проблем делается из обычного (можно старого) движка. Его потребуется лишь немного доработать, используя схемы и чертежи, выкладываемые на интернет-сайтах любителями домашнего технического творчества.

К советам опытных "самоделкиных" придется обратиться и для создания механизма фрезера. К этому вопросу следует относиться особенно ответственно. Если вы сделаете своими руками некачественный фрезерный механизм, работать на собранном мини-станке будет просто-напросто невозможно.

3 Как собрать настольный агрегат?

Основание самодельного агрегата для работ по металлу обычно делается из стальной балки прямоугольной формы. Ее максимально надежно фиксируют на металлических направляющих. Заметим, что использовать сварку для скрепления такой конструкции нежелательно. Сварочные швы при относительно высоких нагрузках, которые испытывает любой сверлильный либо токарно-фрезерный станок, будут деформироваться и с течением времени разрушаться.

Это обусловлено вибрациями, воздействующими на соединения, выполненные с помощью сварочного аппарата. Подобные воздействия нарушают жесткость и прочность крепежа. Основание агрегата будет расшатываться. А для фрезерных станков с ЧПУ – это смерти подобно. Ведь в таких ситуациях настройки оборудования будут сбиваться. Работать на нем на должном уровне качества уже не получится.

Оптимально выполнять сборку основы посредством нержавеющих метизов, например, подходящих по сечению винтов. Такие виды крепежа:

  • гарантируют отсутствие при повышенных нагрузках прогиба металлических направляющих агрегата;
  • исключают опасность люфта при эксплуатации оборудования.

Сборка основы станка для фрезерования

Теперь разбираемся с механизмом подъема фрезы (либо сверла, если вы делаете сверлильный станок по металлу) по вертикали. Сооружать его лучше всего при помощи стандартной винтовой передачи. Она будет обеспечивать отдачу на ходовой винт самодельной установки вращение. Эта процедура обеспечивается зубчатым ремнем. Подробнее данный этап работ представлен на видео. Следующий шаг – сооружение вертикальной оси для агрегата с ЧПУ. Ее можно изготовить из алюминиевой заготовки (плиты) подходящих размеров.

Обратите внимание! Ось обязана соответствовать параметрам (до миллиметра!), которые закладываются в конструкцию настольного мини-агрегата по металлу на стадии его разработки.

Домашние умельцы в большинстве случаев отливают описываемый элемент агрегата самостоятельно, используя для этих целей муфельную печь. Затем нужно смонтировать ось на корпус станка, а за ней установить шаговые двигатели. Их должно быть два. Один станет перемещать инструмент в вертикальном направлении, другой – в горизонтальном. Движки соединяются с валом посредством ремней. Именно они, как мы уже говорили, обеспечивают требуемое вращение всем движущимся элементам, которыми располагает самодельный фрезерный (сверлильный, комбинированный) агрегат по металлу.

4 Программное обеспечение настольного станка

ПО для агрегата с ЧПУ считается основной составляющей. Вы можете установить готовое программное обеспечение либо подготовить его своими руками, собрав из контроллеров, требуемых драйверов, питающих блоков и шаговых электродвигателей. Здесь, опять же таки, придется "побродить" по специализированным сайтам, чтобы выбрать оптимальную схему для самодельного станка.

ПО для агрегата с ЧПУ

Не забудьте о LPT-порте и о специальной рабочей программе. Она нужна как непосредственно для управления всеми эксплуатационными режимами фрезерной установки, так и для контроля работоспособности оборудования. Сам ЧПУ-блок подсоединяется к настольному агрегату через электродвигатели и порт LPT. Важный нюанс. При выборе двигателей обращайте внимание на их сопротивление на обмотках и на рабочее напряжение. Эти показатели нужны для правильной и максимально точной настройки ПО для мини-фрезера.

После установки программного обеспечения производится загрузка драйверов и программ. Теперь можете запустить оборудование и проверить его работоспособность. Если все функционирует правильно и без сбоев, значит, у вас получилось создать полноценный фрезерный агрегат настольного типа.

tutmet.ru

Фрезерный станок с чпу своими руками, самодельный чпу, чертежи

Зная о том, что фрезерный станок с ЧПУ считается усложненным техническим и электронным оборудованием, многие мастера думают, что его просто нельзя сделать своими руками.

Однако это мнение не соответствует действительности: своими руками сделать такое устройство можно, но для этого необходимо иметь не только его полный чертеж, но и набор определенных инструментов и подходящих комплектующих.

ЧПУ станок своими руками (чертежи)

Решившись на создание самодельного специального станка с ЧПУ, помните, что на это может уйти много времени. Помимо этого, понадобится много денег.

Чтобы изготовить фрезерный станок, который оснащается системой ЧПУ, можно воспользоваться 2 способами: приобрести готовый набор из специально выбранных деталей, из которых и собирается такое оборудование, либо отыскать все комплектующие и самостоятельно собрать устройство, полностью подходящее всем вашим требованиям.

Подготовка к работе

Если вы запланировали изготовить станок с ЧПУ самостоятельно, не применяя готового набора, то первое, что вам нужно будет сделать, — это остановиться на специальной схеме, по которой будет работать такое мини-устройство.

  • За основание фрезерного оборудования можно взять ненужный сверлильный станок, в котором рабочая головка со сверлом поменяется на фрезерную. Самое трудное, что придется создавать в таком оборудовании, — это механизм, который обеспечит передвижение приспособления в трех разных плоскостях. Этот механизм можно изготовить на основании кареток от старого принтера, он обеспечит перемещение приспособления в двух плоскостях.
  • К устройству, сделанному по этой принципиальной схеме, просто подключить программное управление. Однако его главный минус заключается в том, что обрабатывать на этом станке с ЧПУ можно будет лишь изделия из пластика, древесины или небольшого листового металла. Таким образом происходит, потому что каретки от ненужного принтера, которые будут производить перемещение режущего приспособления, не обладают нужной степенью жесткости.
  • Чтобы ваше самодельное устройство было способно выполнять важные фрезерные действия с заготовками из разных материалов, за перемещение рабочего приспособления должен отвечать очень мощный специальный двигатель. Не нужно пытаться найти двигатель именно шагового вида, его можно сделать из простого электромотора, подвергнув небольшой доработке.
  • Использование шагового двигателя в вашем оборудовании даст возможность избежать применения винтовой передачи, а остальные возможности и характеристики самодельного инструмента от этого не будут хуже. Если же вы все-таки захотите применить для своего мини-устройства каретки от принтера, то стоит подобрать их от более большой модели печатного устройства.
  • Для передачи усилия на вал фрезерного станка лучше брать не простые, а зубчатые ремни, которые не смогут проскальзывать на шкивах. Одним из главных узлов любого похожего станка считается механизм фрезера. Именно его созданию нужно уделить много внимания. Чтобы качественно изготовить такой механизм, вам понадобятся подробные чертежи, которым придется строго следовать.

Сборка оборудования

Основанием собранного фрезерного оборудования может стать балка прямоугольного типа, которую надо крепко фиксировать на направляющих.

Несущая конструкция оборудования должна обладать большой жесткостью. При ее монтаже лучше не применять сварных соединений, а присоединять все детали лишь с помощью винтов.

Во фрезерном оборудовании, которое вы будете собирать самостоятельно, должен быть предусмотрен механизм, который обеспечит перемещение рабочего приспособления в вертикальном направлении. Лучше всего взять для него винтовую передачу, вращение на которую будет передаваться с помощью зубчатого ремня.

Основная часть станка

Важная часть такого станка — его вертикальная ось, которую для самодельного прибора можно сделать из алюминиевой плиты. Помните, чтобы размеры такой оси были точно подобраны под габариты создаваемого устройства.

  • Если у вас есть муфельная печь, то сделать вертикальную ось устройства можно своими руками, отливая ее из алюминия по размерам, которые будут указаны в готовом чертеже. Когда все комплектующие нашего будущего фрезерного оборудования подготовлены, можно переходить к его сборке. Начинается этот процесс с монтажа 2 шаговых электрических двигателей, которые закрепляются на корпус станка за его вертикальной осью.
  • Один из таких электрических двигателей будет отвечать за перемещение специальной головки в горизонтальной части, а второй — за перемещение головки, именно, в вертикальной части. Потом монтируются другие узлы и агрегаты самодельного оборудования.
  • Вращение на все узлы собранного оборудования с ЧПУ должно передаваться лишь посредством ременных передач. Прежде чем подключать к самодельному оборудованию систему программного управления, стоит проверить его работоспособность в ручном режиме и сразу убрать все выявленные проблемы в его работе.

tokar.guru

Моя история постройки ЧПУ-станка своими руками / Habr

Приветствую всех жителей Geektimes! Сегодня я хочу вам рассказать свою историю постройки бюджетного классического портального фрезерного станка.



Хочу начать с истории, которая началась в конце 2015 года. Встретившись тогда с другом, он предложил мне сделать фрезерный чпу-станок для раскройки фанеры и пластика. Недолго подумав, я сказал ему, что для вырезания различных слов, рамочек и прочего станок не окупит себя и станет убыточным, на что он мне ответил «придумай что-нибудь»…

Так как в основе проекта был положен интерес я, конечно же, взялся за него. Но все бы ничего, но на предложенный проект не было денег, да и свободного времени тоже. Тогда, исходя из задач, возложенных на станок, было спроектировано следующее:


В итоге на весь станок выделили 20 т.р. Рабочее поле — 550х950 мм. В качестве управления выбрал китайскую синюю плату на драйверах TB6560 на 4 оси, в комплект еще входит 4 двигателя, блок питания, диск с ПО и провод для подключения к ПК, на тот момент она обошлась мне в 14 с копейками т.р.


Так как планировалось сделать что-то вроде конструктора, и не прибегая к фрезерным, расточным, шлифовальным работам, вся конструкция изготовлялась из конструкционной листовой стали толщиной 8мм, раскроенной на лазерным ЧПУ станке. Но без токарной обработки не обошлось, так как надо точить подшипниковые опоры, втулки скольжения, обтачивать концы винтов и в этом помогла наша дочерняя фирма. И вообще то, что касается металлообработки в России, я постарался, высказать свои мысли в блоге, чтобы здесь не флудить.



Подшипниковая опора.

В итоге раскрой всех деталей к станку из металлического листа вышло в 1,5т.р., еще 2т.р. отдал за токарную обработку, остальное потратилось на крепеж, подшипники и прочие невспомненные мной моменты.

Далее хотелось бы продемонстрировать несколько видео о процессе сборки и работы станка, а также фото того, что пробовал вырезать я.






И еще один момент: в качестве шпинделя решил использовать обыкновенную дрель, ввиду невысокой скорости работы станка.

Попробовали выжигать

По итогам сборки наладки и проверки можно сказать, что станок оказался работоспособным, но достаточно «жидким», но это и так было понятно по закладываемому бюджету. И свои задачи он выполнял отлично… Станок был собран к концу февраля и окупился у друга до лета, после чего он успешно его продал за 30 т.р. Продал по причине – надоело, пропал интерес, и нежелание работать.

Я, возможно, что-то упустил и не описал, надеюсь, что на видео найдётся вся отсутствующая здесь информация. В другом же случае оставляйте комментарии.

habr.com

Как сделать станок чпу своими руками?

Содержание

Станки, оснащенные числовым программным обеспечением (ЧПУ) представлены в виде современного оборудования для резки, точения, сверления или шлифования металла, фанеры, дерева пенопласта и других материалов.

Фрезерный станок с ЧПУ

Встроенная электроника на базе печатных плат «Arduino» обеспечивает максимальную автоматизацию работ.

Что собой представляет станок с ЧПУ?

Станки ЧПУ на базе печатных плат «Ардуино» способны в автоматическом режиме бесступенчато менять частоту вращения шпинделей, а также скорость подачи суппортов, столов и прочих механизмов. Вспомогательные элементы станка ЧПУ автоматически принимает нужное положение, и могут использоваться для резки фанеры или алюминиевого профиля.

В устройствах на основе печатных плат «Arduino» режущий инструмент (предварительно настроенный) также сменяется в автоматическом режиме.

Читайте также: как устроены 3D станки-фрезеры с ЧПУ по дереву и сверлильно-присадочные станки?

В устройствах ЧПУ на базе печатных плат «Ардуино» все команды подаются через контроллер.

Контроллер получает сигналы от программоносителя. Для такого оборудования для резки фанеры, металлического профили или пенопласта программоносителями являются кулачки, упоры или копиры.

Самодельный станок на базе плат Ардуино

Читайте также: «Виды и особенности копировально-фрезерных станков» и «Как работают координатно-сверлильные станки с ЧПУ?».

Поступивший из программоносителя сигнал через контроллер подает команду на автомат, полуавтомат или копировальный станок. Если необходимо сменить лист фанеры или пенопласта для резки, то кулачки или копиры заменяются другими элементами.

Агрегаты с программным управлением на базе плат" Ардуино" в качестве программоносителя используют перфоленты, перфокарты или магнитные ленты в которых содержится вся необходимая информация. С применением плат «Arduino» весь процесс резки фанеры, пенопласта или другого материала полностью автоматизируется, сто минимизирует затраты труда.

Стоит отметить, что собрать станок ЧПУ для резки фанеры или пенопласта на базе плат Arduino своими руками можно без особых сложностей. Управление в агрегатах ЧПУ на основе «Ардуино» осуществляет контроллер, который передает как технологическую, так и размерную информацию.

Читайте также: сфера применения фрезерных станков с ЧПУ по металлу.

Самодельный гравировальный станок с ЧПУ на базе управления Ардуино

Применяя плазморезы с ЧПУ на базе плат «Ардуино» можно освободить большое число универсального оборудования и наряду с этим увеличить производительность труда. Основные преимущества станков на базе «Ардуино», собранных своими руками, выражаются в:

  • высокой (по сравнению с ручными станками) производительностью;
  • гибкости универсального оборудования в сочетании с точностью;
  • снижении потребности в привлечении квалифицированных специалистов к работе;
  • возможности изготовления взаимозаменяемых деталей по одной программе;
  • сокращенных сроках подготовки при изготовлении новых деталей;
  • возможности сделать станок своими руками.

Читайте также: «Разновидности и технология сварки швов — потолочных, горизонтальных, вертикальных».

к меню ↑

Процесс работы фрезерного станка с ЧПУ (видео)


к меню ↑

Разновидности ЧПУ станков

Читайте также: принцип работы зубофрезерного станка с ЧПУ и его модификации.

Представленные агрегаты для резки фанеры или пенопласта, использующие для работы платы «Arduino», делятся на классы по:

  • технологическим возможностям;
  • принципу смены инструмента;
  • способу смены заготовки.

Любой класс такого оборудования можно сделать своими руками, а электроника «Arduino» обеспечит максимальную автоматизацию рабочего процесса. Наряду с классами, станки могут быть:

  • токарными;
  • сверлильно-расточными;
  • фрезерными;
  • шлифовальными;
  • станки электрофизического ряда;
  • многоцелевые.

Читайте также: как своими руками сделать фрезерный станок по металлу?

Токарные агрегаты на базе «Arduino» могут подвергать обработке наружные и внутренние поверхности всевозможных деталей.

Станок с ЧПУ трехмерной резки под управлением Ардуино

Вращение заготовок может проводиться как в прямолинейных, так и в криволинейных контурах. Устройство также предназначается для резки наружной и внутренней резьбы. Фрезерные агрегаты на базе «Arduino» предназначаются для фрезерования простых и сложных деталей корпусного типа.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Кроме того они могут производить сверление и расточку. Шлифовальные станки, которые также можно сделать своими руками могут применяться для финишной обработки деталей.

В зависимости от вида обрабатываемых поверхностей агрегаты могут быть:

Читайте также: «О разновидностях плоскошлифовального оборудования».

Многоцелевые агрегаты могут применяться для резки фанеры или пенопласта, выполнять сверление, фрезерование, расточку и токарную обработку деталей. Перед тем, как сделать станок с ЧПУ своими руками, важно учитывать, что деление оборудования производится и по способу смены инструмента. Замена может производиться:

  • вручную;
  • автоматически в револьверной головке;
  • автоматически в магазине.

Если электроника (контроллер) может обеспечивать автоматическую смену заготовок с использованием специальных накопителей, то аппарат может длительное время работать без участия оператора.

Читайте также: «Как работает 3D станок для резьбы по дереву?».

к меню ↑

Рекомендации по сборке станка с ЧПУ

Для того, чтобы сделать представленный агрегат для резки фанеры или пенопласта своими руками, необходимо подготовить исходное оборудование. Для этого может быть пригоден бывший в употреблении сверлильный станок для печатных плат.

В нем рабочий орган заменяется на фрезу. Кроме того сделать механизм своими руками можно из кареток старого принтера.

Это позволит двигаться рабочей фрезе в направлении двух плоскостей. Далее к конструкции подключается электроника, ключевым элементом которой является контроллер и платы «Arduino».

Схема сборки позволяет сделать своими руками самодельный агрегат ЧПУ автоматическим. Такое оборудование может быть предназначено для резки пластика, пенопласта, фанеры или тонкого металла. Для того, чтобы устройство смогло выполнять более сложные виды работ, необходим не только контроллер, но и шаговый двигатель.

Читайте также: устройство и классификация фрезерно-гравировальных станков с ЧПУ.

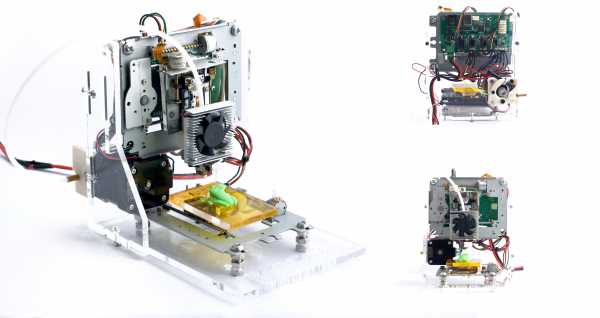

Самодельный станок с ЧПУ

Он должен обладать высокими мощностными показателями – не менее 40-50 ватт. Рекомендуется использовать обычный электродвигатель, так как с его применением отпадет необходимость в создании винтовой передачи, а контроллер будет обеспечивать своевременную подачу команд.

Нужное усилие на вал передачи в самодельном устройстве должно передаваться посредством зубчатых ремней. Если для передвижения рабочей фрезы самодельный станок с ЧПУ будет использовать каретки от принтеров, то для этой цели необходимо выбрать детали от принтеров больших размеров.

Основой будущего агрегата может послужить прямоугольная балка, которая должна быть прочно закреплена на направляющих. Каркас должен отличаться высокой степенью жесткости, но использовать сварку не рекомендуется. Лучше применять болтовое соединение.

Сварочные швы будут подвергаться деформации из-за постоянных нагрузок при работе станка. Элементы крепления при этом разрушаются, что приведет к сбою настроек, а контроллер будет работать некорректно.

Читайте также: «Как собрать самодельный шиномонтажный станок в домашних условиях?» и «Электроэрозионный станок своими руками для резки».

к меню ↑

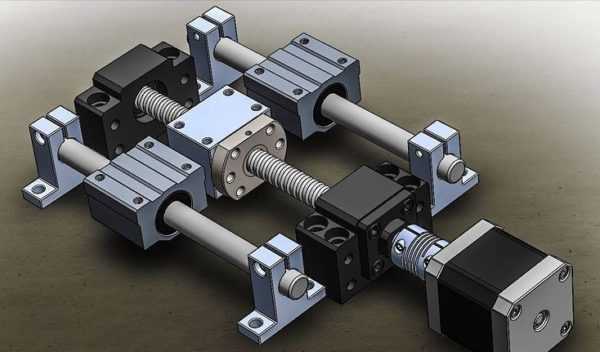

О шаговых двигателях суппортах и направляющих

Агрегат с ЧПУ, собранный самостоятельно, должен быть оснащен шаговыми электродвигателями. Как уже упоминалось выше, для сборки агрегата лучше всего использовать двигатели от старых матричных принтеров.

Для эффективного функционирования устройства понадобится три отдельных двигателя шагового типа. Рекомендуется применять двигатели с пятью отдельными проводами управления. Это позволит увеличить функциональность самодельного аппарата в несколько раз.

При подборе двигателей для будущего станка нужно знать число градусов на один шаг, показатель рабочего напряжения и сопротивление обмотки. Впоследствии это поможет произвести корректную настройку всего программного обеспечения.

Деревянный станок с ЧПУ собранный своими руками

Крепление вала шарового двигателя производится с применением резинового кабеля, покрытого толстой обмоткой. Кроме того, с помощью такого кабеля можно присоединить двигатель к ходовой шпильке. Станину можно изготовить из пластмассы с толщиной в 10-12 мм.

Наряду с пластиком возможно применение алюминия или органического стекла.

Ведущие детали каркаса крепятся с помощью саморезов, а при использовании древесины можно крепить элементы клеем ПВА. Направляющие представляют собой стальные прутья с сечением в 12 мм и длиной в 20 мм. На каждую ось приходится по 2 прута.

Читайте также: «Как изготовить сварочный осциллятор своими руками?».

Суппорт изготавливают из текстолита, его размеры должны составлять 30×100х40 см. Направляющие части текстолита скрепляются винтами марки М6, а суппорты «Х» и «У» в верху должны иметь 4 резьбовых отверстия для закрепления станины. Шаговые электродвигатели устанавливаются с помощью крепежей.

Крепления можно сделать с использованием стали листового типа. Толщина листа должна составлять 2-3 мм. Далее винт соединяется с осью шагового двигателя посредством гибкого вала. С этой целью можно задействовать обычный резиновый шланг.

Любое гаечное соединение рекомендуется производить с помощью чугунных гаек.

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » ЧПУ

ostanke.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
