Что такое станки с ЧПУ

Станки с ЧПУ (числовым программным управлением) – это высокотехнологичное оборудование, в котором исполнительные устройства (приводы) управляются автоматически. Приводы, управляемые по определенной программе, приводят в действие рабочий элемент станка – таков принцип работы оборудования с ЧПУ. В зависимости от назначения станка рабочим элементом может быть шпиндель, сверло, пуансон и т.д.

Парк станочного оборудования, оснащенного ЧПУ, огромен и разнообразен. Достаточно перечислить лишь самые основные: это токарные, фрезерные, шлифовальные, металлорежущие, сверлильные станки, которые подразделяются на множество типов и модификаций. Сложное и многообразное производство требует такого же сложного оборудования. Однако, при всем многообразии типов и моделей принцип работы станков с ЧПУ сводится к наличию программного обеспечения, задающего алгоритм работы станка.

В состав системы ЧПУ входит:

  • пульт оператора, который предназначен для управления станком в ручном режиме при подготовке станка к работе по программе. Он позволяет вводить программу управления станком, задавать режимы его работы, при аварийной ситуации отключить станок для устранения неполадок;
  • панель оператора (дисплей) отображает текущую информацию о работе станка и выполняемой программе. Оператор может визуально контролировать ход выполнения технологической операции, видеть сообщения об авариях и возникших неполадках;
  • контроллер, который представляет собой микросхему с программой работы данного станка. Это устройство служит, например, для задания траектории движения рабочего инструмента, для команд выполнения технологических операций, для изменения управляющих программ и т. д.;
  • ПЗУ (постоянное запоминающее устройство) -это постоянная память, которая предназначена для долговременного хранения системных программ и констант, определяющих конфигурацию данного станка; информация в ПЗУ может быть только для чтения;
  • ОЗУ (оперативное запоминающее устройство)- это оперативная память, предназначенная для кратковременного хранения файлов системных и управляющих программ, используемых в текущий момент; ОЗУ предназначено для хранения информации, меняющейся в ходе выполнения программы, используется как для записи, так и для чтения информации.

Станки с ЧПУ не требует высокой квалификации специалиста – станочника, достаточно обучить персонал приемам управления программой. Станки с ЧПУ – это современное оборудование, позволяющее обеспечить высокую производительность труда при отменном качестве производимых работ. Использование таких станков значительно повышает общий уровень культуры производства.

3d-stanki.ru

Что такое ЧПУ? – Мастерская МДФ

Осваивая технологию изготовления мебельных фасадов из МДФ плиты в современной конкурентной среде, начинающий предприниматель сталкивается с необходимостью постоянно повышать качество своей продукции и сокращать сроки выполнения заказов, увеличивать производственные мощности и более рационально использовать труд работников. Если на вооружении предприятия нет станков с ЧПУ, то в сложившейся ситуации покупка данного высокотехнологичного оборудования становится первостепенной задачей.

Так что такое ЧПУ? Расшифровка аббревиатуры ЧПУ звучит как Числовое Программное Управление. То есть, станок с ЧПУ (иногда говорят просто «станок ЧПУ») – это станок с числовым программным управлением, который по специально заданной программе совершает те или иные действия по отношению к обрабатываемой заготовке. Практически, с помощью математических алгоритмов и цифр задаются параметры работы отдельных рабочих органов, которые в совокупности отвечают за позиционирование основных агрегатов, их мощность, скорость перемещения, ускорения, вращения и т.п.

Как правило, алгоритм изготовления деталей на современных станках с ЧПУ состоит из нескольких этапов. На первом этапе, на компьютере при помощи графических программ обрисовывается модель заготовки, своего рода рабочий чертеж в 2D или 3D формате. На втором этапе, при помощи специальной программы для станка ЧПУ модель детали оцифровывается в управляющую программу (УП). На третьем этапе файл с УП вводится в память ЧПУ и выполняется. Таким образом, все механические действия станка соответствуют цифровой последовательности, прописанной в управляющей программе.

Станки с ЧПУ используются в самых различных сферах производства и услуг: в обработке древесины и древесных плит, пластичных материалов, камня, сложных металлических изделий, в том числе ювелирных. По своему функциональному назначению станки с ЧПУ применяются для фрезерования, гравировки, сверления, распила, лазерной резки. Станки, которые позволяют использовать несколько видов обработки одновременно, называются обрабатывающие центры с ЧПУ.

Использование станков и обрабатывающих центров с ЧПУ на любом производстве позволяет осуществлять такие проекты, которые при обычных технологиях оказались бы невыполнимыми или невыгодными. При изготовлении мебельных фасадов МДФ в первую очередь решается задача со сложными рельефными декорами, которые невозможно выполнить вручную. Использование графических программ при проектировании фасадов не только позволяет раскрыть весь потенциал дизайнерской мысли, но и сохранять выполненные проекты и после несложной коррекции применять их в будущем.

При массовом производстве фасадов МДФ на широкоформатных станках с ЧПУ появляется возможность отказаться от предварительного раскроя плит МДФ и выполнять полный цикл обработки с минимальными затратами времени и рабочей силы. С другой стороны, установка ЧПУ в небольшом помещении позволяет увеличить выпуск продукции, не расширяя производственные площади.

Что касается стоимости оборудования с ЧПУ, то здесь следует обратиться к показателям экономической выгоды от его использования, в том числе роста потребительского спроса за счет повышения качества и эстетической ценности конечной продукции.

Если вопрос, что такое ЧПУ, раскрыт в данной статье достаточно полно, то возникающий следом вопрос о необходимости приобрести фрезерный станок с ЧПУ, считаю, отпадет сам собой.

Другие статьи…

Что такое ЧПУ. Видео

mastermdf.ru

Что такое станок ЧПУ?

Станок с числовым программным управлением (ЧПУ). Сама-по себе система ЧПУ была разработана для наведения торпед в подводных лодках. Ввел координаты, нажал на пуск – торпеда пошла. Потом начали думать как использовать данный принцип программирования в мирных целях. И придумали такие станки. Принцип прост: есть деталь (например что-то зажатое в патрон токарного станка с ЧПУ), есть инструмент которым деталь обрабатывается (например какой-либо резец). Инструмент может двигаться по соотношению к детали либо в 2-х координатах, либо во всех 3-х (в токарных станках с ЧПУ, в 2-х). Инструмент сам приближается к заготовке, деталь обрабатывается, инструмент отходит назад, Вы вынимаете деталь, и вставляете следующую заготовку.

Понятное дело, что такие станки нужны только для массового производства одной детали, с одинаковых заготовок. Ведь если надо сделать 10 разных деталей за день, то на одном станке с ЧПУ только написание 10 программ может занять 3 дня… А еще проверка, подбор и установка и привязка инструмента… Только для массового производства одной детали с одинаковых заготовок.

Если деталь обрабатывается достаточно долго, то один оператор может одновременно работать и на 2-х и на 3-х станках. Зажал заготовку, нажал на кнопку, и пошел к следующему станку.

Они (станки с ЧПУ) есть разные. И для деревообработки, но все чаще они встречаются в металлообработке. Они есть и токарные, и фрезеровочные, и черт еще знает для чего. Лично я имел опыт обслуживания, ремонта, и написания программ на токарных станках с ЧПУ 1В340Ф30.

1В340Ф30 в принципе полноценный токарный станок с ЧПУ. На нем может быть установлено сразу 5 инструментов, которые сами меняются (программно). Например зажал в патрон заготовку, и смотришь: один резец сделал продольную проточку (снял внешний слой металла), потом суппорт отъехал, произошла смена инструмента, уже второй резец нарезал резьбу, потом суппорт снова отъехал, произошла смена инструмента, уже сверло просверлило заготовку насквозь, суппорт снова отъехал, произошла смена инструмента, и тоненький резец вошел внутрь заготовки (через отверстие которое просверлило сверло) и сняло внутреннюю фаску, сделало точную внутреннюю проточку, и сняло внутренюю фаску с другой стороны. Интересное это дело – наблюдать за процессом обработки детали на токарном станке с ЧПУ, скажу я Вам.

www.remotvet.ru

Что такое станок с чпу


Что такое станки с ЧПУ

vmirezagadok.ru

Что такое станок с ЧПУ

Специалист, предполагающий использовать все преимущества ЧПУ, обязан, прежде всего, изучить его, причем одновременно с двух точек зрения: сначала с позиции программиста и с позиции оператора-станочника.

Практика традиционной металлообработки — ключ к успеху в понимании станков с ЧПУ.

Первой задачей любого человека, овладевающего технологией обработки металлов при помощи ЧПУ, является изучение основ традиционной механической обработки металлов. Попытка изучить новое оборудование с ЧПУ без совокупности знаний об общих принципах металлообработки сравнима с изучением управления самолетом без знаний об основах аэродинамики.

Основными понятиями при работе со станками с ЧПУ являются: предварительное и чистовое точение, нарезание резьбы и т.п.

С точки зрения программиста изучение любого станка с ЧПУ необходимо начинать с изучения четырех основных моментов:

  • основные компоненты станка,
  • движение инструмента или стола во всех допустимых направлениях (осях),
  • вспомогательные элементы станка,
  • тонкости программирования каждой из функции станка с ЧПУ.

Компоненты станка

Знание конструкции станка помогает четко осознать пределы возможных операций на данном станке для наиболее эффективного его применения.

Информация, поясняющая конструкцию станка, обычно приводится в сопроводительной документации на станок. Там же можно найти ответы на большинство вопросов о характеристиках станка и о его конструкции. Например:

– Каковы максимальные обороты шпинделя станка?  – Сколько диапазонов скоростей имеет шпиндель?  – Сколь велика мощность приводного электродвигателя для каждой из осей?  – Каково максимальное расстояние перемещения инструмента или стола вдоль каждой оси?  – Сколько инструментов может поместиться в инструментальной головке (транспортере)?  – Какова наибольшая скорость ускоренного перемещения?

– Какова наибольшая скорость резания?

Чем больше известно о характеристиках и конструкции станка с ЧПУ, тем легче будет процесс управления этим оборудованием в будущем.

Направления для движения (оси)

Каждой оси соответствует символ адреса, под которым выдается движение в управляющую программу. Обычно для этих целей применяют символы X, Y, Z, U, V и W для линейных осей, а также A, B и C — для осей вращения..

Например, строка Х3.5 в NC-программе означает перемещение вдоль оси Х на 3.5 дюйма от начала системы координат (предполагаем абсолютную систему кодирования перемещений).

Круговое движение требует дополнительного адреса (обычно A, B, или C) и двух адресов для конечной точки. Дополнительный адрес имеет числовое значение, причем не в дюймах или миллиметрах, а в градусах. Так например, строка B45 в NC-программе означает вращение на 45 градусов относительно нуля программы вокруг оси В.

Точка отсчета для каждой из осей

Каждый станок с ЧПУ имеет начальную точку для каждой из возможных осей перемещения инструмента или стола. Эту точку называют по-разному: нулевая позиция, ноль системы координат, начальная позиция. Числовое программное управление требует перемещения в начальную точку по каждой из осей станка как часть процедуры наладки станка. Этим достигается синхронизация начального физического расположения инструмента и начальных нулевых значений сумматоров системы с ЧПУ.

Безусловно то, что начальные позиции по каждой из осей весьма различаются от станка к станку. Вы должны внимательно изучить инструкцию по программированию вашего станка для правильного понимания расположения начальных позиций по каждой из осей .

Вспомогательные элементы станка

К числу дополнительных элементов станка относятся: измерители длины рабочей части инструмента, устройства смены паллет и многое другое. Список дополнительного оборудования непрерывно пополняется.

В ряде случаев дополнительные узлы могут быть изготовлены производителем станка, а в других — сторонними организациями.

Язык программирования системы ЧПУ

У любого станка с ЧПУ есть определенный набор функций, которые могут быть перепрограммированы. Часто недорогое оборудование с ЧПУ допускает только ручное управление большинством своих функций. Например, многие фрезерные станки позволяют запрограммировать только движение инструмента. А такие функции, как направление и скорость вращения шпинделя, подача охлаждения или смена инструмента могут быть произведены оператором только вручную.

С другой стороны более дорогое оборудование допускает программное управление большинством своих функций, а задача оператора сводится к загрузке заготовки и съеме готовой детали. В этом случае после запуска обработки оператор полностью свободен для выполнения других функций.

Ниже приведен список наиболее часто используемых функций вместе с соответствующими адресами:

  • Управление шпинделем. Слово с адресом «S» используется для задания скорости вращения шпинделя (число оборотов в минуту). Кроме того, применяется одна из вспомогательных функций: M03 задает вращение шпинделя по часовой стрелке; M04 определяет вращение шпинделя против часовой стрелки; наконец M05 выключает двигатель, вращающий шпиндель. Обратите внимание на особенность токарных центров — функцию постоянной скорости резания, которая определяет скорость вращения шпинделя так, чтобы обеспечить постоянный съем точного количества металла за минуту.
  • Устройство автоматической смены инструмента (Обрабатывающие Центры). Слово с адресом «Т» сообщает системе с ЧПУ о номере инструмента, который должен быть использован далее. В большинстве случаев именно вспомогательная функция М06 сообщает о необходимости сделать физическую смену инструмента.
  • Устройство автоматической смены инструмента (Токарные центры). В большинстве случаев используется адрес «Т» и четыре цифры. Первые две цифры определяют номер турели, а последние — номер позиции с нужным инструментом на турели.
  • Управление охлаждением. Вспомогательная функция M08 используется для включения подачи охлаждающей жидкости. В ряде случаев доступна функция M07 для включения подачи хладагента в виде тумана. Функция M09 выключает подачу охлаждающей жидкости.
  • Устройство для автоматической смены паллет. Вспомогательная функция M60 обычно используется для того, чтобы заменить паллету.
   Современная история выдвинула новые требования для компаний, занимающихся производством. На данный момент трудно представить себе фабрику, стремящуюся увеличить объемы выпуска продукции, без автоматизации производства и внедрения новых технологий.    Одним из главных изобретений за последние годы стали станки с числовым программным управлением. С их появлением значительно возросли производственные мощности предприятий, увеличилось качество выпускаемой продукции, снизились себестоимости и возросли многократно прибыли.

   Числовое Программное Управление или ЧПУ – компьютеризованная система управления, которая используя, команды, написанные на специализированном языке программирования, управляет механизмами станка.   Аббревиатура ЧПУ соответствует двум англоязычным — NC и CNC.

   NC – Numerical Control. CNC – Computer Numerical Control.

   Первым очевидным плюсом от использования станков с ЧПУ является более высокий уровень автоматизации производства. Случаи вмешательства оператора станка в процесс изготовления детали сведены к минимуму. Станки с ЧПУ могут работать практически автономно, день за днем, неделю за неделей, выпуская продукцию с неизменно высоким качеством. При этом главной заботой оператора являются в основном подготовительно-заключительные операции: установка и снятие детали, наладка инструмента и т.д. В результате один работник может обслуживать сразу несколько станков.

   Вторым преимуществом является производственная гибкость. Это значит, что ля обработки разных деталей нужно всего лишь заменить программу. А уже проверенная и отработанная программа может быть использована в любой момент и любое число раз.

   Третьим плюсом является высокая точность и повторяемость обработки. По одной и той же программе вы сможете изготовить с требуемым качеством тысячи практически идентичных деталей.

   Ну и наконец, числовое программное управление позволяет обрабатывать такие детали, которые не возможно изготовить на обычном оборудовании. Это детали со сложной пространственной формой, например, штампы и пресс-формы.

   Таким образом, ЧПУ станок позволяет быстро получить спроектированное на компьютере изделие, причем ЧПУ станок производит изделия гораздо быстрее и качественнее чем вручную. Точный и легко приспосабливаемый ЧПУ станок позволяет осуществить проекты, которые, используя ручные технологии, оказались бы невыполнимыми или невыгодными.

trace-magic.ru

Станки с ЧПУ. Плюсы и минусы

В современном мире практически любое предприятие, которое занимается обработкой механической деталей, имеет у себя станки с числовым программным управлением – ЧПУ. В станках с ЧПУ все действия управляются электроникой, в отличии от универсальных станков, где обработка ведется в ручную. Все современные предприятия предпочитают покупать, модернизировать, проще говоря вкладывать свои честно заработанные деньги именно в станки с ЧПУ, а не обычные, относительно дешевые, универсальные станки. В чем секрет?

Первым и, пожалуй, главным плюсом ЧПУ является более высокий уровень автоматизации производства. Процесс вмешательства человека в технологический процесс сведен к минимуму. Данные системы могут работать практически автономно, выпуская продукцию довольно высокого качества. При этом главной задачей обслуживающего персонала будет подготовительно-заключительные операции, такие как наладка и проверка инструментов, установка и снятие заготовок, что вполне может делать один человек, причем на нескольких станках сразу.

Также большим плюсом будет его производственная гибкость – это значит, что для обработки другого типа детали необходимо всего-навсего просто сменить программу ЧПУ. При этом старая программа будет хранится на накопителе и может быть использована в любой момент при надобности.

Еще одним огромнейшим плюсом будет то, что такие станки имеют очень высокую точность и повторяемость обработки деталей. Это значит, что на качество деталей при ручной обработке может влиять усталость станочника, то ЧПУ лишены таких изъянов, они будут выполнять обработку деталей нужное количество времени и при этом качество обработки страдать не будет. И еще к одному плюсу можно отнести то, что станки с ЧПУ позволяют обрабатывать сложные детали, изготовление которых на обычном оборудовании невозможно. Пример таких деталей – это штампы и пресс формы.

Поскольку время обработки заготовки при использовании числового программного управления регламентировано, то это позволяет более точно определять время обработки партии деталей, что позволяет более точно спланировать производство.

Но помимо плюсов есть еще и минусы – это стоимость. Станок с ЧПУ не дешевое удовольствие. Помимо стоимости покупки и установки они еще довольно дороги в обслуживании, поэтому позволить их себе могут не все предприятия. Но эти недостатки легко перекрываются высокой производительностью и точностью обработки.

Итак, числовое программное управление – это автоматическое управление станком с помощью электронной вычислительной машины (промышленного компьютера, он находится внутри станка) и обрабатывающей программы (программа управления).

Всеми перемещениями в станке руководит компьютер, считывая данные с программы управления (УП) и соответственно выдает команды электроприводам  устройства. Электропривода перемещают рабочие органы станка – шпиндели, рабочий стол или колонну. Благодаря этому производится обработка заготовки детали. Датчики обратной связи собирают данные  о перемещениях и прочих действиях и передают их обратно в компьютер, который уже производит обработку этих сигналов и корректирует траекторию движения инструментов. Таким образом происходит обработка. Данные действия будут производится пока управляющая программа не подойдет к концу и мы не получим готовую деталь.

По конструкции и внешнему виду станки с ЧПУ мало чем отличаются от обычных универсальных станков. Пожалуй, единственным существенным визуальным отличием будет наличие устройства числового программного управления (УЧПУ), которую еще называют стойкой ЧПУ.

elenergi.ru

Что такое станок с ЧПУ

Статьи / Что такое станок с ЧПУ

ЧПУ – это числовое программное управление, то есть компьютеризованная система управления. Данная система управляет приводами технологического оборудования. К оборудованиям с ЧПУ относятся станки по обработке металла, дерева, станки для обработки давлением и многие другие. Процесс компьютеризированной системы управления заключается в считывании инструкции определенного языка программирования, который впоследствии интерпретатором-переводчиком системы числового программного управления переводится из входного языка в команду управления главным приводом. Станки, которые оборудованы числовым программным управлением, – это

станки с ЧПУ

. Сама аббревиатура – ЧПУ – соответствует двум англоязычным аббревиатурам: NC (Numerical control) и CNC (Computer numerical control), которые являются показателем высокого развития систем управления. Первыми появились системы NC, которые предусматривали использование лишь определенных схем выполнения обработки. Позднее появились системы типа CNC, которые в свою очередь были основаны на такой системе управления, которая была построена на микроконтроллере, программируемом логическом контроллере и управляющем компьютере на базе микропроцессора. Самым распространенным языком программирования ЧПУ для металлорежущего оборудования является «G-код», который считается стандартным кодом по данным Международного комитета по стандартам. Но есть и отличия от стандарта. И яркий тому пример – системы управления гравировальными станками. На сегодняшний день, когда многоцелевые станки оснащены устройствами ЧПУ и автоматической сменой инструмента, заметно сокращается время обработки и при этом повышается мобильность переналадки. Данное сокращение времени происходит благодаря автоматической установке инструмента по намеченным координатам, смене инструментов, смене заготовки, изменению режимов резания и так далее. Ну и не последнюю роль играют большие скорости вспомогательных перемещений. Многоцелевые станки по назначению классифицируются на следующие группы: – для обработки заготовок корпусных и плоских деталей. В данном случае используют станки сверлильно-фрезерно-расточной группы; – для обработки заготовок деталей типа тел вращения. В данном случае используют станки токарной и шлифовальной групп. Программа для станка с числовым программным управлением может быть загружена в собственную память с внешних носителей. Кроме того, современное оборудование может подключаться к централизованым системам управления с помощью заводских сетей связи. Для того, чтобы

купить станок чпу

, не стоит «набрасываться» на низкие цены от китайского производителя. Делайте правильный выбор!

Статья размещена 30-12-2011

Просмотров 2308

www.student66.ru

i-perf.ru

Расшифровка ЧПУ (аббревиатуры), назначение, принцип действия и последовательность управления

Расшифровка ЧПУ (аббревиатуры) дословно – это числовое программное управление. В более широком смысле под сокращением понимается сложный комплекс управления станками с автоматическим циклом резания деталей. Для обслуживания таких систем требуются высококвалифицированные работники.

Что включает понятие?

Расшифровка ЧПУ вам теперь известна. Это оборудование включает в себя несколько частей:

  • электрическая – это системы управления и автоматики;
  • механическая – это пневматические и гидравлические системы;
  • внешнего оформления – это дизайн и удобство в использовании.

Числовое программное управление постепенно вытесняет ручные способы.

Еще остались предприятия в стране, где расшифровка ЧПУ требуется каждому работнику. Однако прогресс движется и в глубинку. Станки с программным управлением внедряются на производства даже для выполнения простейших операций.

Станки с ЧПУ рентабельны на тех производствах, где происходит массовый выпуск однотипной продукции. Эти системы выбирают заказчики для выполнения высокоточных манипуляций, с которыми человек может справиться с большим трудом.

Принцип работы оборудования с программным управлением

Расшифровка ЧПУ включает две части:

  • Числовое управление. Все операции основаны на подсчете машинных кодов. Осуществляется слежение за состоянием осей посредством снятия кодовых импульсов.
  • Программное управление включает преобразование заданных команд в понятный машине код через приложения. Человеко-машинный интерфейс представлен в наглядной форме.

Для одного типа деталей программа составляется только раз и хранится на внешнем носителе либо во встроенном хранилище, если позволяет память. При возникновении необходимости машинный код переносится в оперативную память, и автоматический цикл запускается вновь. ЧПУ-системы хороши на любом оборудовании с несколькими координатными осями.

Под каждое производство в продаже имеется идеальное решение. Важно учесть все основные требования к оборудованию. Перечислим лишь некоторые из них: нагрузка на инструмент, интенсивность и скорость обработки, количество осей и возможность модернизации станка в будущем.

Мебельное производство

Где идет речь о производстве деревянных изделий из плит МДФ, подойдет станок с ЧПУ фрезерный. Для потребителя стало важно качество изделия, что можно достичь только при помощи машинной обработки при высоком количестве выпускаемой продукции. Плавность и точность получаемых рисунков поражают, а машинная обработка в то же время делает мебель доступнее.

Простейшие операции ранее создавались посредством релейной логики. Но объемные изображения доступны только владельцам ЧПУ-систем. Скорость обработки может быть выше вдвое благодаря использованию двустороннего точения, когда одновременно выполняется несколько технологических операций. Лидерами в производстве контроллеров, способных справиться с такими задачами, являются производители электроники:

  • “Фанук”;
  • “Сименс”;
  • “Хайнденхайн”:
  • “Овен”.

Реализовать простейший станок получается на базе обычного настольного компьютера. Но для движения осей все же потребуется управляющая плата. Стоимость таких решений невысока в сравнении с прибылью, приносимой за счет автоматизации производства.

Принцип работы с многоосевыми системами

Фрезерный станок с ЧПУ должен получить определенную команду для выполнения любого действия. Большинство управляющих программ пишется на так называемых G-кодах. Это стандартные простейшие перемещения, зашитые в память контроллера.

Простым языком, для управления машиной оператор выбирает направление, конечный путь, скорость движения инструмента, а также обороты шпиндельного узла. Для производства большинства деталей этого достаточно. Но кроме команд, требуется вносить параметры износа инструмента, смещение начальной точки обработки, тип резца, погрешности хода винтовой пары.

Последовательность действий управления строго регламентирована производителями станков. Каждый изготовитель закладывает свои особенности в работу машины, с которыми придется ознакомиться перед выполнением даже простейшего реза.

Последовательность работы оборудования

Общий принцип работы станков с числовым программным управлением одинаков. Запомнить все шаги несложно, и научившись лишь раз запуску автоматического цикла, можно с легкостью управиться с остальными машинами. Для понимания команд человека машина должна считать битовые данные. Для перевода в понятный контроллеру вид используются стандартные приложения для станков.

Готовая модель, созданная по определенным правилам, загружается в ПК и переводится в нолики и единички. Далее полученные команды тестируются на станке без движения осей. Если все проходит удачно, начинается отладка с деталью. Корректируемые данные зависят от типа обрабатываемого материала, сложности выполняемых контуров, состояния инструмента.

fb.ru

Станок чпу что это такое, чпоу расшифровка

Аббревиатура ЧПУ уже много десятилетий используется среди производственников в повседневных рабочих диалогах как обычный технический термин и не вызывает никакого интереса, так как фактически им всем известно, что она означает и о чем идет речь. Однако обычному обывателю, случайно вступившему в такие разговоры, расшифровка «ЧПУ» может оказаться недоступной, а собеседники наверняка не станут уточнять свою терминологию, или усмехнутся в ответ на некорректный вопрос.

Что такое ЧПУ

Все когда-нибудь слышали словосочетания: «станок ЧПУ», «оператор ЧПУ», «ЧПУ фрезерный», «программы для ЧПУ», «коды ЧПУ». Естественно многих заинтересовал вопрос, что такое ЧПУ. Итак! Дословно аббревиатура ЧПУ означает Числовое Программное Управление.

Числовое программное управление

Однако полностью уловить суть трех слов будет легче, если разобрать каждое из них по отдельности.

Управление – означает, что на какой-то замысловатый механизм (станок) будут подаваться команды, которые тот будет выполнять с заданной точностью. Например, переместить фрезеровальный узел на какое-то расстояние влево, вправо, вперед, назад, вверх, вниз, или наклонить на определенный угол, включить или выключить его. Параметры действий тех или иных узлов и агрегатов станка задаются с помощью Чисел. Для выполнения нескольких последовательных команд числа объединяют в специальные алгоритмы – Программы, которые вводятся в память блока управления станка. То есть, расшифровка ЧПУ означает станок или агрегат, который работает под Управлением Числовых Программ.

Сферы использования станков с ЧПУ

В настоящее время фактически во всех сферах промышленности используются станки с числовым программным управлением. Ни один машиностроительный завод не обходится без использования современного высокотехнологичного оборудования для изготовления сложных деталей из металла, пластика и прочих материалов. В легкой промышленности широко используются станки с ЧПУ для выкройки материи, кожи. В строительстве их используют для изготовления панелей сборных щитовых домов.

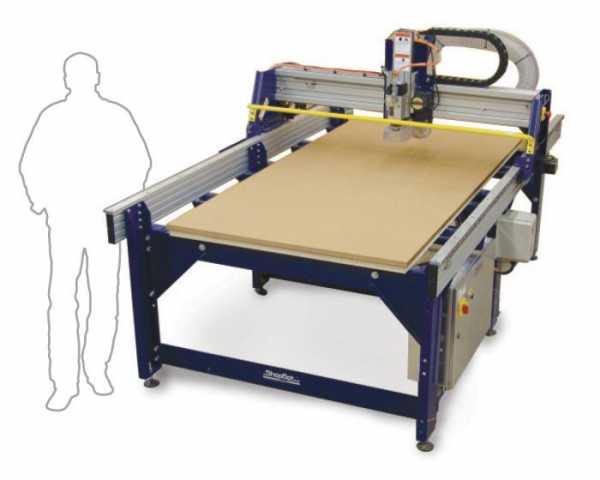

В мебельной промышленности фрезерный станок с ЧПУ позволяет добиться изумительных результатов при изготовлении мебельных фасадов из МДФ, пластика, массива дерева для кухни, гостиной или спальни. Многие ювелиры, для изготовления украшений из благородных металлов, используют гравировальные станки с ЧПУ. ЧПУ можно встретить в любом офисе. По его принципу работает принтер или факс.

Основные принципы работы с ЧПУ

Чтобы получить готовое изделие с использованием станка с ЧПУ необходимо произвести несколько подготовительных операций. На первом этапе по заранее подготовленным чертежам в специальных компьютерных программах создается модель изделия в 2D или 3D формате. Затем программе задаются параметры рабочего инструмента (резца, фрезы, лазера) и компьютер производит расчет траекторий движения инструмента. После выбора оптимальной траектории, полученные векторы переводятся в буквенно-цифровой код – Управляющую Программу, понятную для конкретной модели станка с ЧПУ. Происходит как бы расшифровка ЧПУ кодов на понятный машиной язык.

Управляющая программа вводится в операционную память процессора станка с ЧПУ. После ее запуска процессор в определенном порядке отдает команды силовым узлам и агрегатам на выполнение тех или иных операций для смены позиции обрабатываемой заготовки или режущего инструмента.

Программное обеспечение для станков с ЧПУ

Конечно, последовательность действий станка можно задать вручную, вводя с пульта управления координаты позиционирования инструмента относительно заготовки. Это легко сделать, если работать с несложными изделиями или требуется выполнить достаточно простые операции. Однако современный рынок требует все более сложные изделия, изготовить которые достаточно проблематично без использования компьютера и графических программ.

Ни один инженерно-технический отдел современного промышленного предприятия не обходится без набора специальных программ для работы с чертежами и графическими моделями изделий. Для работы на станках с ЧПУ разработана целая серия программного обеспечения. Например, в мебельном производстве наибольшую популярность получили программы «Type3» и «ArtCAM». С их помощью достаточно просто создать графическую модель заготовки и, тут же, создать векторы направления и параметры работы обрабатывающего инструмента.

С другой стороны, по заранее заготовленным эскизам можно создать 3D модель изделия, и задав параметры обработки, получить готовую управляющую программу для обработки заготовки на станке с ЧПУ. Если же вдруг возникли трудности с работой со сложными графическими рельефами, производители программного обеспечения предлагают широкий набор готовых решений от векторов до объемных моделей. В заключении хочется отметить, что работа на станках с ЧПУ требует высокой квалификации, широких познаний в электронике, механике и вычислительной технике и требует углубленного изучения. Однако цель данной статьи объяснить, что обозначает расшифровка ЧПУ, а прочие интересующие подробности можно легко найти на многочисленных ресурсах интернета.

stroyvolga.ru

Что такое чпу станок

Человечество постоянно ставит перед собой новые цели и задания, а технический прогресс помогает ему справиться с их выполнением. Мало того, что люди научились изготавливать многие сложные механизмы, теперь они создали такой станок, который благодаря числовому программному управлению, может работать с различными деталями без участия человека.

Более востребованными являются аппараты, где присутствует фрезерная обработка чпу, а также токарная и прессовальная.

Структура станка с ЧПУ

В станках с ЧПУ работу приводов технологического оборудования координирует компьютерная система управления. Машина приводится в действие при помощи программного обеспечения, которое пишется на специальных компьютерных языках специалистами в этой области.

Станок с ЧПУ состоит из:

  • пульта управления, который позволяет задавать программу работы устройства;
  • монитора, предоставляющего возможность контролировать процесс работы;
  • контроллера, задающего траекторию передвижения элемента, осуществляющего резку;
  • устройства, в котором длительное время хранятся необходимые программы;
  • устройства, которое позволяет хранить программы непродолжительное время.

Чем хороши станки с ЧПУ?

В любом достижении технического прогресса масса преимуществ, собственно, ради них оно и создается. И только время показывает насколько целесообразно их использование с точки зрения анализа работы всего устройства.

В работе устройств с ЧПУ можно выделить такие достоинства:

  • им под силу справиться с любым этапом технологического процесса;
  • вся работа происходит автоматически, что позволило существенно повысить точность обработки заготовки;
  • оператору нет необходимости осуществлять различные подсчеты для качественного функционирования станка, это уже сделано в самой программе;
  • человек в технологическом процессе участвует мало, поэтому повышается безопасность этого процесса для его жизни и здоровья;
  • можно обеспечить работу линий производства в нерабочие дни, управляя станком через Интернет;
  • с помощью точных расчетов количество материалов отходов очень маленькое.

Работа на станке с ЧПУ дала возможность увеличить скорость и качество работы, что в комплексе положительно сказывается на общих результатах. Таким образом, повышается эффективность производства, на что и рассчитаны многие изобретения технического прогресса.

Как станок ЧПУ сделал глобус из куска железа смотрим в видео:
