Как читать электрические схемы для новичков: как правильно

Электрические схемы представляют собой графическое представление составных частей, взаимных соединений, связей электрических устройств, установок. Схемы помогают увидеть и понять, как работает электрическая установка или устройство. В случае ремонта, наличие схемы в разы облегчает поиск и устранение неисправности. Монтажные схемы не дают представления о работе устройства, они предназначены для его сборки. Умение читать различные электрические схемы важно как для новичков, так и для специалистов со стажем оно необходимо при сборке, монтаже и обслуживании, поиске неисправностей.

Виды и типы электрических схем, кодировка

В соответствии с ГОСТ 2.701-2008 «Единая система конструкторской документации (ЕСКД). Схемы. Виды и типы. Общие требования к выполнению» электрическим схемам присваивается кодовое обозначение вида буквой «Э».

В таблице приведены типы схем, регламентированные ГОСТом.

electroadvice.ru

Как читать электрические схемы – простой фото и видео курс для начинающих

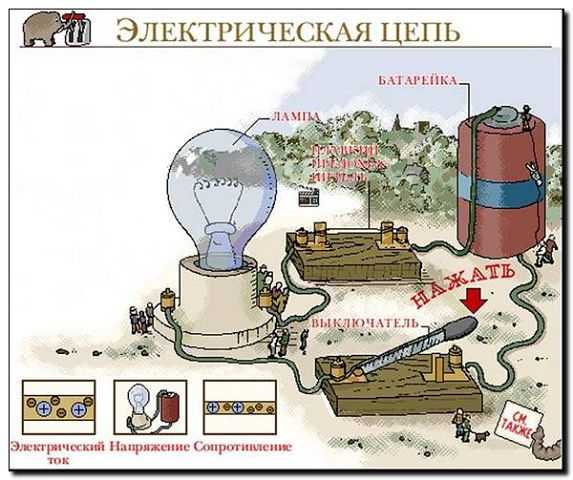

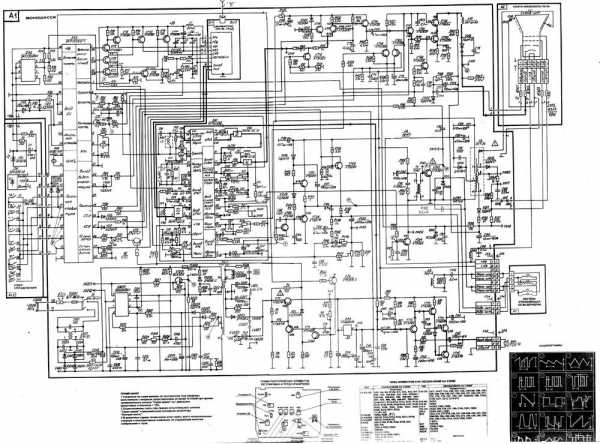

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО. Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента.

Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает).

Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

onlineelektrik.ru

как научиться читать, какие виды бывают

Электрическая схема являет собой детальный рисунок с указанием всех электронных деталей и комплектующих, которые связаны проводниками. Знание принципа функционирования электрических цепей является залогом грамотно собранного электроприбора. То есть сборщик должен знать, как обозначаются на схеме электронные элементы, какие значки, буквенные или цифровые символы им соответствуют. В материале разберемся в  ключевых обозначениях и основах, как научиться читать электрические принципиальные схемы.

Любая электрическая схема включается ряд деталей, состоящих из более мелких элементов. Приведем в качестве примера электрический утюг, который содержит внутри нагревательный элемент, датчик температуры, лампочки, предохранители, а также имеет провод с вилкой. В прочих бытовых приборах предусмотрена усовершенствованная конфигурация с автоматическими выключателями, электромоторами, трансформаторами, а между ними имеются соединители для полноценного взаимодействия компонентов прибора и выполнения предназначения каждого из них.

Поэтому часто возникает проблема, как научиться расшифровывать электрические схемы, в которых содержатся графические обозначения. Принципы чтения схем важны для тех, кто занимается электромонтажом, ремонтом бытовой техники, подключением электрических устройств. Знание принципов чтения электросхем необходимо, чтобы понимать взаимодействие элементов и функционирования приборов.

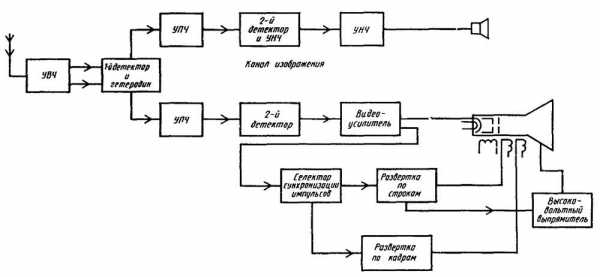

Виды электрических схем

Все электрические схемы представлены в виде изображения или чертежа, где наряду с оборудованием указаны звенья электроцепи. Схемы отличаются по назначению, на основании чего разработана классификация разных  электрических схем:

• первичные и вторичные цепи.

Первичные цепи создаются для подачи основного электрического напряжения от источника тока к потребителям. Они генерируют, трансформируют и распределяют при передаче электроэнергию. Такие цепи предполагают наличие основной схемы и цепей для различных нужд.

Во вторичных цепях напряжение не выше 1 кВт, они используются для обеспечения задач автоматики, управления и защиты. Благодаря вторичным цепям выполняется контроль расхода и учета электроэнергии;

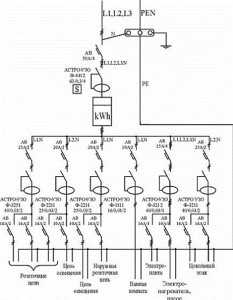

• однолинейные, полнолинейные.

Полнолинейные схемы разработаны для применения в трехфазных цепях, они отображают подсоединенные по всем фазам устройства.

Однолинейные схемы показывают только приборы на средней фазе;

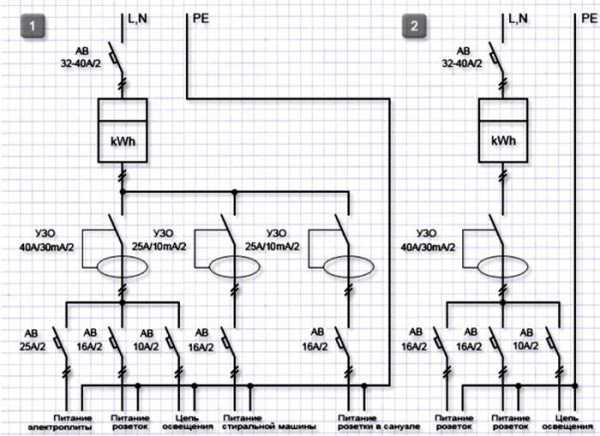

• принципиальные и монтажные.

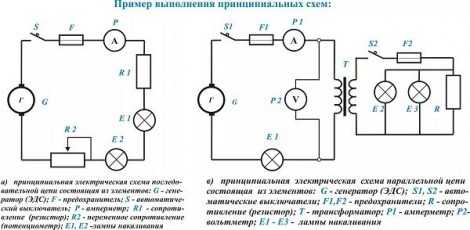

Принципиальная общая электрическая схема подразумевает указание только ключевых элементов, на ней не указываются второстепенные детали. Благодаря этому схемы просты и понятны.

На монтажных схемах нанесено более детальное изображение, поскольку именно такие схемы используются для фактического монтажа всех элементов электросети.

Развернутые схемы с указанием второстепенных цепей помогают выделить вспомогательные электрические цепи, участки с отдельной защитой.

Обозначения в схемах

Электрические схемы состоят из элементов и комплектующих, обеспечивающих протекание электрического тока. Все элементы разделяются на несколько категорий:

• устройства, генерирующие электроэнергию – источники питания;
• преобразователи электротока в иные виды энергии – выступают потребителями;
• детали, ответственные за передачу электроэнергии от источника к приборам. Также в данную категорию включены трансформаторы и стабилизаторы, обеспечивающие стабильность напряжения в сети.

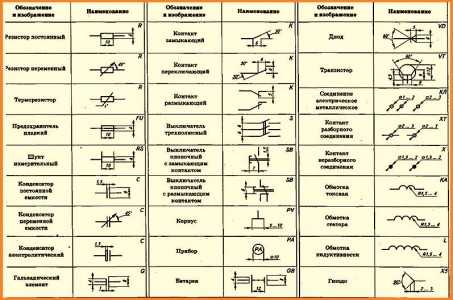

Для каждого элемента предусмотрено конкретное графическое обозначение на схеме. Помимо ключевых обозначений, на схемах указываются линии передачи электроэнергии. Участки электроцепи, по которым идет одинаковый ток, называются ветвями, а в местах их соединения на схеме ставятся точки для обозначения соединительных узлов.

Контур электроцепи предполагает замкнутый путь движения электротока по нескольким ветвям. Наиболее простая схема состоит из одного контура, а для более сложных приборов предусмотрены схемы с несколькими контурами.

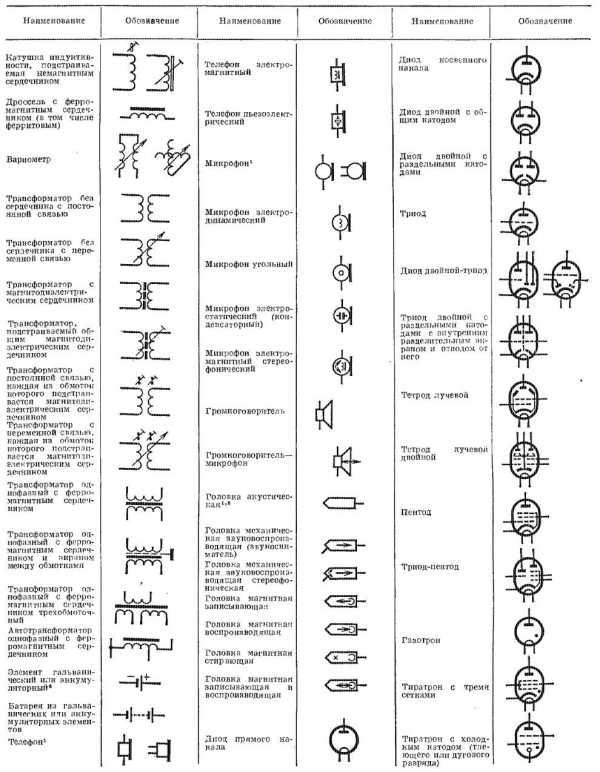

На электрической схеме каждому элементу и соединению соответствует значок или обозначение. Для отображения выводов изоляции применяются однолинейные и многолинейные схемы, число линий в которых определяется числом выводов. Иногда для удобства чтения и понимания схем применяются смешанные рисунки, к примеру, изоляция статора описана развернуто, а изоляция ротора – в общем виде.

Обозначения трансформаторов в электрических схемах рисуются в общем или развернутом виде, однолинейным и многолинейным методами. Непосредственно от детализации изображения зависит метод отображения на схеме приборов, их выводов, соединений и узлов. Так, в трансформаторах тока первичная обмотка отражается толстой линией с точками. Вторичная обмотка может отображаться окружностью при стандартной схеме или двумя полуокружностями в случае развернутой схемы.

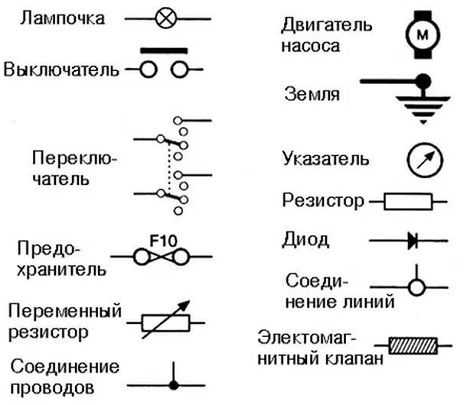

Прочие элементы отображаются на схемах следующими обозначениями:

• контакты разделяются на замыкающие, размыкающие и переключатели, которые обозначаются разными знаками. При необходимости контакты могут быть указаны в зеркальном отражении. Основание подвижной части указывается как незаштрихованная точка;
• выключатели – их основанию соответствует точка, а для автоматических выключателей прорисовывается категория расцепителя. Выключатель для открытой установки, как правило, имеет отдельное обозначение;
• предохранители, резисторы постоянного сопротивления и конденсаторы. Предохранительные элементы изображаются в виде прямоугольника с отводами, постоянные резисторы могут быть обозначены с отводами или без. Подвижный контакт рисуется стрелкой. Электролитические конденсаторы обозначаются в зависимости от полярности;
• полупроводники. Простые диоды с р-п-переходом показываются в виде треугольника и перекрестной линией электроцепи. Треугольник обозначает анод, а линия – катод;

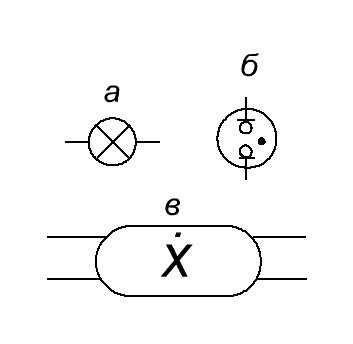

• лампу накаливания и другие осветительные элементы обычно обозначают

Понимание данных значков и обозначений делает чтение электрических схем простым. Поэтому прежде чем приступать к электромонтажу или разборке бытовых приборов, рекомендуем ознакомиться с основными условными обозначениями.

Как правильно читать электрические схемы

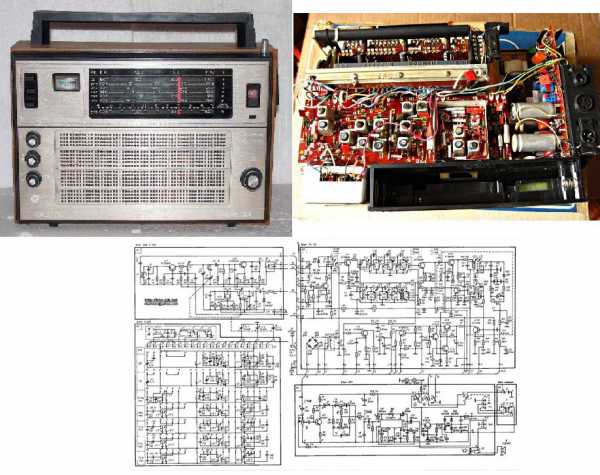

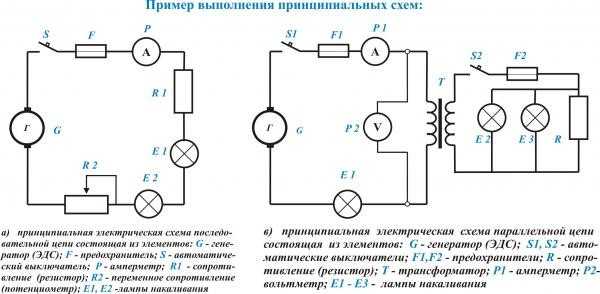

Принципиальная схема электроцепи отображает все детали и звенья, между которыми протекает ток через проводники. Такие схемы являются базой для разработки электрических приборов, поэтому чтение и понимание электрических схем является обязательным для любого электрика.

Грамотное понимание схем для начинающих дает возможность понять принципы их составления и правильного соединения всех элементов в электрической цепи для достижения ожидаемого результата. Чтобы правильно читать даже сложные схемы, необходимо изучить основные и второстепенные изображения, условные знаки элементов. Условные знаки обозначают общую конфигурацию, специфику и назначение детали, что позволяет составить полноценную картину прибора при чтении схемы.

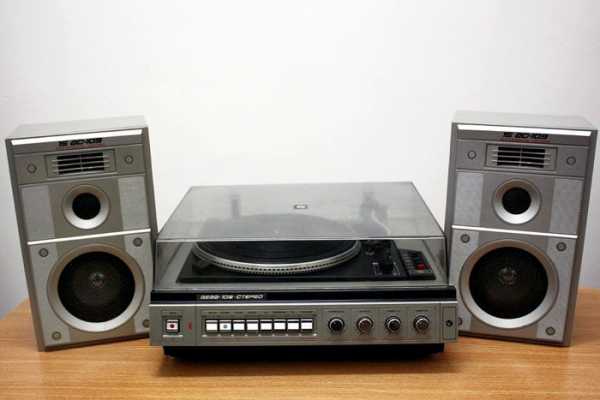

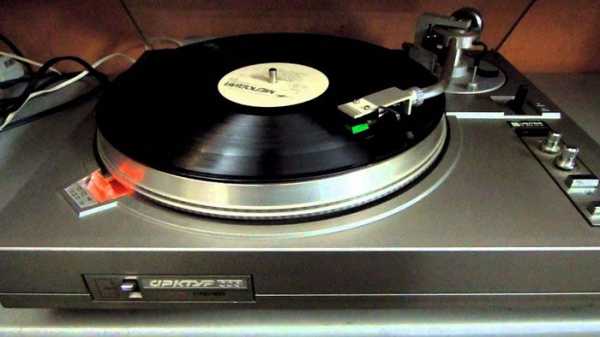

Начинать ознакомление со схемами можно с небольших приборов, таких как конденсаторы, динамики, резисторы. Более сложны для понимания схемы полупроводниковых электронных деталей в виде транзисторов, симисторов, микросхем. Так в биполярных транзисторах предусмотрены как минимум три вывода (базовый, коллектор и эмиттер), что требует большего количества условных обозначений. Благодаря большому количеству разных знаков и рисунков можно выявить индивидуальные характеристики элемента и его специфику. В обозначениях зашифрована информация, позволяющая выяснить структуру элементов и их особые характеристики.

Часто условные обозначения имеют вспомогательные уточнения – возле значков имеются латинские буквенные обозначения для детализации. С их значениями также рекомендуется ознакомиться перед началом работы со схемами. Также возле букв часто имеются цифры, отображающие нумерацию или технические параметры элементов.

Итак, чтобы научиться читать и понимать электрические схемы, нужно ознакомиться с условными обозначениями (рисунками, буквенными и цифровыми символами). Это позволит получать информацию из схемы касательно структуры, конструкции и назначения каждого элемента. То есть для понимания схем нужно изучить основы радиотехники и электроники.

odinelectric.ru

Обозначение радиоэлементов на схемах | Практическая электроника

В этой статье мы рассмотрим обозначение радиоэлементов на схемах.

С чего начать чтение схем?

Для того, чтобы научиться читать схемы, первым делом, мы должны изучить как выглядит тот или иной радиоэлемент в схеме. В принципе ничего сложного в этом нет. Вся соль в том, что если в русской азбуке 33 буквы, то для того, чтобы выучить обозначения радиоэлементов, придется неплохо постараться.

До сих пор весь мир не может договориться, как обозначать тот или иной радиоэлемент либо устройство. Поэтому, имейте это ввиду, когда будете собирать буржуйские схемы. В нашей статье мы будем рассматривать наш российский ГОСТ-вариант обозначения радиоэлементов

Изучаем простую схему

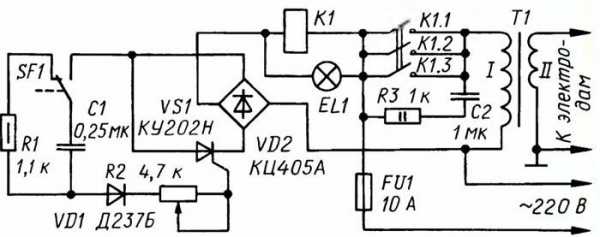

Ладно, ближе к делу. Давайте рассмотрим простую электрическую схему блока питания, которая раньше мелькала в любом советском бумажном издании:

Если вы не первый день держите паяльник в руках, то для вас с первого взгляда сразу все станет понятно. Но среди моих читателей есть и те, кто впервые сталкивается с подобными чертежами. Поэтому, эта статья в основном именно для них.

Ну что же, давайте ее анализировать.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Всякую разную схему можно представить в виде отдельного блока, на который мы что-то подаем и с которого мы что-то снимаем. Здесь у нас схема блока питания, на который мы подаем 220 Вольт из розетки вашего дома, а выходит уже с нашего блока постоянное напряжение. То есть вы должны понимать, какую основную функцию выполняет ваша схема. Это можно прочесть в описании к ней.

Как соединяются радиоэлементы в схеме

Итак, вроде бы определились с задачей этой схемы. Прямые линии — это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача — соединять радиоэлементы.

Точка, где  соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  — это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер «2». В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  — это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А — это различные устройства (например, усилители)

В — преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С — конденсаторы

D — схемы интегральные и различные модули

E — разные элементы, которые не попадают ни в одну группу

F — разрядники, предохранители, защитные устройства

G — генераторы, источники питания, кварцевые генераторы

H — устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K — реле и пускатели

L — катушки индуктивности и дроссели

M — двигатели

Р — приборы и измерительное оборудование

Q — выключатели и разъединители в силовых цепях. То есть в цепях, где «гуляет» большое напряжение и большая сила тока

R — резисторы

S — коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T — трансформаторы и автотрансформаторы

U — преобразователи электрических величин в электрические, устройства связи

V  — полупроводниковые приборы

W — линии и элементы сверхвысокой частоты, антенны

X — контактные соединения

Y — механические устройства с электромагнитным приводом

Z — оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD — детектор ионизирующих излучений

BE — сельсин-приемник

BL — фотоэлемент

BQ — пьезоэлемент

BR — датчик частоты вращения

BS — звукосниматель

BV — датчик скорости

BA — громкоговоритель

BB — магнитострикционный элемент

BK — тепловой датчик

BM — микрофон

BP — датчик давления

BC — сельсин датчик

DA — схема интегральная аналоговая

DD — схема интегральная цифровая, логический элемент

DS — устройство хранения информации

DT — устройство задержки

EL — лампа осветительная

EK — нагревательный элемент

FA — элемент защиты по току мгновенного действия

FP — элемент защиты по току инерционнго действия

FU — плавкий предохранитель

FV — элемент защиты по напряжению

GB — батарея

HG — символьный индикатор

HL — прибор световой сигнализации

HA — прибор звуковой сигнализации

KV — реле напряжения

KA — реле токовое

KK — реле электротепловое

KM — магнитный пускатель

KT — реле времени

PC — счетчик импульсов

PF — частотомер

PI — счетчик активной энергии

PR — омметр

PS — регистрирующий прибор

PV — вольтметр

PW — ваттметр

PA — амперметр

PK — счетчик реактивной энергии

PT — часы

QF — выключатель автоматический

QS — разъединитель

RK — терморезистор

RP — потенциометр

RS — шунт измерительный

RU — варистор

SA — выключатель или переключатель

SB — выключатель кнопочный

SF — выключатель автоматический

SK — выключатели, срабатывающие от температуры

SL — выключатели, срабатывающие от уровня

SP — выключатели, срабатывающие от давления

SQ — выключатели, срабатывающие от положения

SR — выключатели, срабатывающие от частоты вращения

TV — трансформатор напряжения

TA — трансформатор тока

UB — модулятор

UI — дискриминатор

UR — демодулятор

UZ — преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD — диод, стабилитрон

VL — прибор электровакуумный

VS — тиристор

VT — транзистор

WA — антенна

WT — фазовращатель

WU — аттенюатор

XA — токосъемник, скользящий контакт

XP — штырь

XS — гнездо

XT — разборное соединение

XW — высокочастотный соединитель

YA — электромагнит

YB — тормоз с электромагнитным приводом

YC — муфта с электромагнитным приводом

YH — электромагнитная плита

ZQ — кварцевый фильтр

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

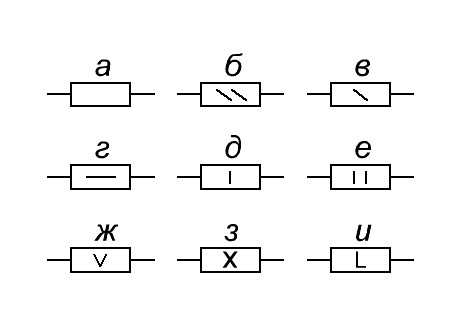

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варисторы

Шунт

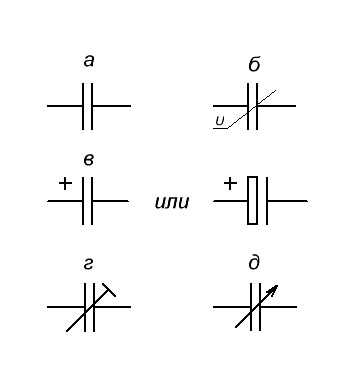

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

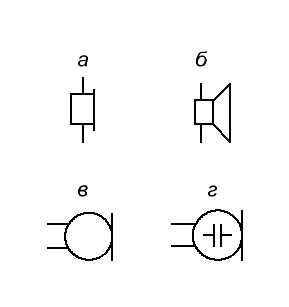

Акустика

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

Измерители электрических величин

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

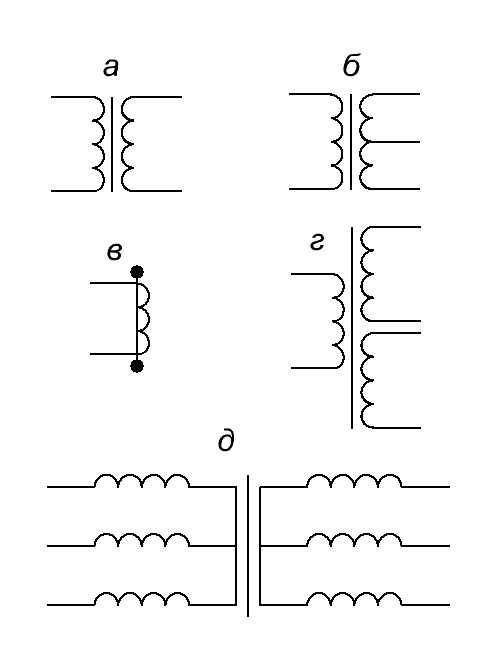

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

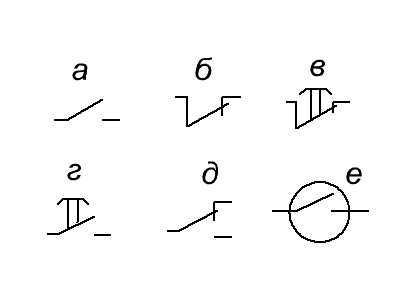

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон

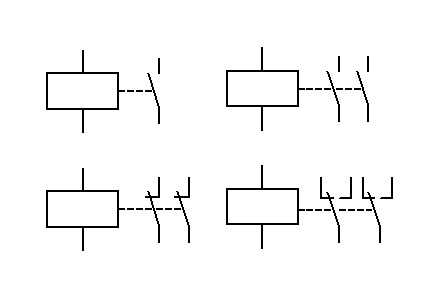

Электромагнитное реле с разными группами контактов

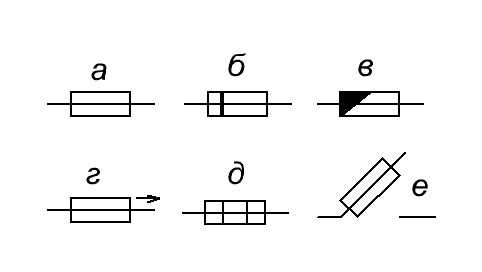

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Тиристоры

Биполярный транзистор

Однопереходный транзистор

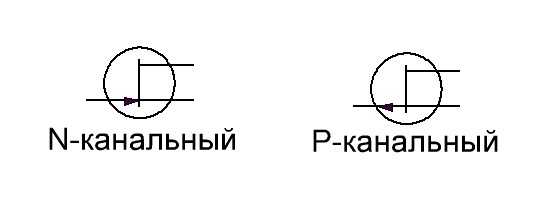

Полевой транзистор с управляющим PN-переходом

Моп-транзисторы

IGBT-транзисторы

Фото-радиоэлементы

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор

Оптоэлектронные приборы

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара

Кварцевый резонатор

Датчик Холла

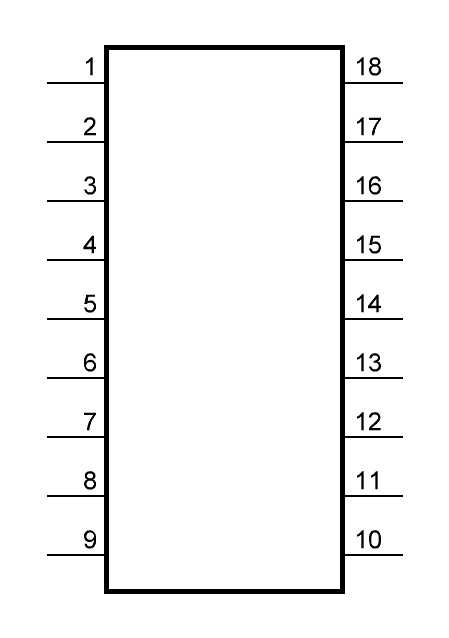

Микросхема

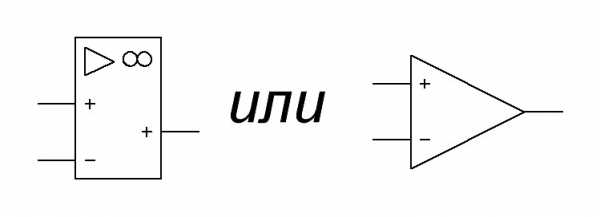

Операционный усилитель (ОУ)

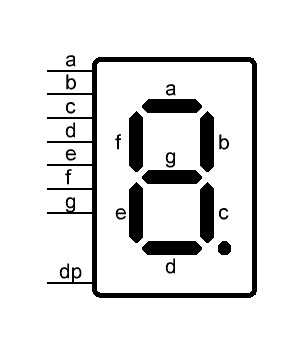

Семисегментый индикатор





Различные лампы

а) лампа накаливания

б) неоновая лампа

в) люминесцентная лампа

Соединение с корпусом (массой)



Земля





Продолжение



www.ruselectronic.com

Электрические схемы для начинающих электриков

Как читать электрические схемы – графические, буквенные и цифровые обозначения

Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Вопрос, на самом деле серьезный, ведь прежде, чем собрать схему, ее необходимо как-то обозначить на бумаге. Или найти готовый вариант для воплощения в жизнь. То есть, чтение электрических схем – основная задача любого радиолюбителя или электрика.

Что такое электрическая схема

Это графическое изображение, где указаны все электронные элементы, связанные между собой проводниками. Поэтому знание электрических цепочек – это залог правильно собранного электронного прибора. А, значит, основная задача сборщика – это знать, как на схеме обозначаются электронные компоненты, какими графическими значками и дополнительными буквенными или цифровыми значениями.

Все принципиальные электрические схемы состоят из электронных элементов, которые имеют условное графическое обозначение, короче УЗО.

Для примера дадим несколько самых простых элементов, которые в графическом исполнении очень похожи на оригинал. Вот так обозначается резистор:

Как видите, очень похоже на оригинал. А вот так обозначается динамик:

То же большое сходство. То есть, существуют некоторые позиции, которые сразу же можно опознать. И это очень удобно. Но есть и совершенно непохожие позиции, которые или надо запомнить, или надо знать их конструкции, чтобы легко определять на принципиальной схеме. К примеру, конденсатор на рисунке снизу.

Тот, кто давно разбирается в электротехнике, то знает, что конденсатор – это две пластинки, между которыми размещен диэлектрик. Поэтому в графическом изображении был и выбран этот значок, он в точности повторяет конструкцию самого элемента.

Самые сложные значки у полупроводниковых элементов. Давайте рассмотрим транзистор. Необходимо отметить, что у этого прибора три выхода: эмиттер, база и коллектор. Но и это еще не все. У биполярных транзисторов встречаются две структуры: «n – p – n» и «p – n – p». Поэтому и на схеме они обозначаются по-разному:

Как видите, транзистор по своему изображению на него-то и не похож. Хотя, если знать структуру самого элемента, то можно сообразить, что это именно он и есть.

Простые схемы для начинающих, зная несколько значков, можно читать без проблем. Но практика показывает, что простыми электросхемами в современных электронных приборах практически не обходятся. Так что придется учить все, что касается принципиальных схем. А, значит, необходимо разобраться не только со значками, но и с буквенными и цифровыми обозначениями.

Что обозначают буквы и цифры

Все цифры и буквы на схемах являются дополнительной информацией, это опять-таки к вопросу, как правильно читать электросхемы? Начнем с букв. Рядом с каждым УЗО всегда проставляется латинская буква. По сути, это буквенное обозначение элемента. Это сделано специально, чтобы при описании схемы или устройства электронного прибора, можно было бы обозначать его детали. То есть, не писать, что это резистор или конденсатор, а ставить условное обозначение. Это и проще, и удобнее.

Теперь цифровое обозначение. Понятно, что в любой электронной схеме всегда найдутся элементы одного значения, то есть, однотипных. Поэтому каждую такую деталь пронумеровывают. И вся эта цифровая нумерация идет от верхнего левого угла схемы, затем вниз, далее вверх и опять вниз.

Внимание! Специалисты называют такую нумерацию правилом «И». Если обратите внимание, то движение по схеме так и происходит.

И последнее. Все электронные элементы имеют определенные свои параметры. Их обычно также прописывают рядом со значком или выносят в отдельную таблицу. К примеру, рядом с конденсатором может быть указана его номинальная емкость в микро- или пикофарадах, а также номинальное его напряжение (если такая необходимость возникает). Вообще, все, что связано с полупроводниковыми деталями должно обязательно дополняться информацией. Это не только упрощает чтение схемы, но и позволяет не ошибиться при выборе самого элемента в процессе сборки.

Иногда цифровые обозначения на электросхемах отсутствуют. Что это значит? К примеру, взять резистор. Это говорит о том, что в данной электрической схеме показатель его мощности не имеет значения. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы.

И еще несколько обозначений. Проводники графически обозначаются прямой непрерывной линией, места пайки точкой. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.

Заключение по теме

Итак, вопрос, как научится читать схемы электрические, не самый простой. Вам потребуется не только знание УЗО, но и знание, касающиеся параметров каждого элемента, его структуры и конструкции, а также принципа работы, и для чего он необходим. То есть, придется учить все азы радио- и электротехники. Сложно? Не без этого. Но если вы поймете, как все работает, то для вас откроются горизонты, о которых вы и не мечтали.

Условные обозначения на электрических схемах

Обозначение розетки на электрической схеме по ГОСТам

Как определить полярность электролитического конденсатора

как научиться читать электросхемы

условные графические обозначения электросхем

Как научиться читать электросхемы? Помните букварь? Схемы тоже имеют алфавит, из символов которого строится графическое описание. Условных графических обозначений электросхем столько, что наша страница вытянется длинной лентой. Возьмем несколько обозначений — основу принципиальных электросхем .

Символы по умолчанию находятся в предстартовом состоянии. С нормально замкнутым и разомкнутым контактом все ясно, буквенные обозначения им присваиваются по принадлежности к аппарату. Нормально замкнутый контакт еще называют размыкающим, а нормально разомкнутый — замыкающим. Трудности могут возникнуть с реле времени. Растолкую не по-научному.
Что обозначают надписи на контактах. Например, КТ1.1 означает, что контакт принадлежит реле времени КТ №1, соответственно, катушка его тоже КТ1. У нас, правда, только одно реле, но если бы их было два, то второе обозначили бы КТ2. Вторая цифра после точки обозначает порядковый номер контакта аппарата. Контакты второго аппарата обозначились бы так: КТ2.1, КТ2.2 и т.д.
Если в схеме только один аппарат, его не нумеруют, а просто именуют в соответствии с условными графическими обозначениями электросхем (в нашем примере — КТ, а его контакты — КТ1, КТ2, КТ3 и КТ4; я в таблице обозначил КТ цифрой 1 для большей наглядности). То же самое и с одним контактом реле в схеме: он бы обозначился по имени владельца — просто КТ.
Если в схеме два реле времени (КТ1 и КТ2), и у каждого по одному контакту, эти контакты обозначатся также по принадлежности к номеру аппарата — КТ1 и КТ2. Такая система обозначений применяется для всех элементов электросхемы.
Как работают контакты реле времени. Контакт КТ1.1 до включения разомкнут. Обратим внимание на стрелку сверху контакта: стрелка как бы показывает, что тянет контакт кверху и не хочет, чтобы включился. При подаче напряжения пройдет немного времени (время задержки), и контакт пересилит стрелку. Этот период и называется задержкой при включении. При снятии напряжения стрелка не мешает, а тянет контакт на отключение.
По-другому работает контакт КТ1.2: его стрелка при включении старается помочь контакту замкнуться, при снятии напряжения упирается, не давая контакту вернуться. Такой режим называется задержкой на последующее отключение.
По этому принципу работают и КТ1.3, и КТ1.4. Главное, уяснить, когда стрелка мешает контакту, а когда помогает. Для закрепления материала предлагаю простенькую схему с подключением реле времени .
Если условные графические обозначения электросхем понятны, пойдем дальше. Сейчас из нашего алфавита составим слово «МАМА». Допустим, это будет

подключение электромагнитного пускателя

На схеме появились цифры. Это точки соединения элементов схемы. При монтаже провода связываются пучками, и в пучках не разобраться, что куда идет. Для этого концы проводов маркируются.
Сейчас мы знаем, что 1 и 2 провод идут к месту подключения питания (пусть будет 380V). Берем пускатель и подключаем катушку (на 380V) проводом 2 к напряжению. Другой вывод катушки проводом 5 соединяем с пусковой кнопкой SB1. Если провод 3 от кнопки «пуск» подключить к напряжению и нажать на нее, катушка притянет контакты пускателя. Но стоит кнопку отпустить, пускатель отключится. Как сделать, чтобы пускатель остался включенным при отпущенной кнопке?
Один из контактов пускателя во время включения должен продублировать контакт пусковой кнопки, то есть его выводы присоединяются к выводам кнопки «пуск». Что получается? Кнопку отпустили, а пускатель удерживает себя своим контактом КМ, выполняющим теперь роль пусковой кнопки. Как отключить?
Можно выключить рубильник — не всегда удобно, да и опасно. Для этого дана кнопка SB2 «стоп», подключенная проводом 1 к питанию, а проводом 3 — к пусковой кнопке и к блокировочному контакту КМ. При нажатии на нее катушка обесточится, блок-контакт освободится.
Первое слово из символов электрической схемы составили, а так оно выглядит в реальности:

Теперь, чтобы окончательно снять вопрос о том, как научиться читать электросхемы, попробуем прочитать маленький текст, а назовем его
принципиальная электрическая схема тельфера .
Также просмотрите:
чтение электросхем .
принципиальная электросхема.

как научиться читать электросхемы: 1 комментарий

Как читать электрические схемы

1. Виды электрических схем
2. Элементы электрической цепи и их условные обозначения
3. Как правильно читат ь электрические схемы
4. Видео

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

В связи с этим очень часто возникает вопрос, как научится читат ь электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Виды электрических схем

Для того чтобы правильно пользоваться электрическими схемами, нужно заранее ознакомиться с основными понятиями и определениями, затрагивающими эту область.

Любая схема выполняется в виде графического изображения или чертежа, на котором вместе с оборудованием отображаются все связующие звенья электрической цепи. Существуют различные виды электрических схем, различающиеся по своему целевому назначению. В их перечень входят первичные и вторичные цепи, системы сигнализации, защиты, управления и прочие. Кроме того, существуют и широко используются принципиальные и монтажные электрические схемы. однолинейные. полнолинейные и развернутые. Каждая из них имеет свои специфические особенности.

К первичным относятся цепи, по которым подаются основные технологические напряжения непосредственно от источников к потребителям или приемникам электроэнергии. Первичные цепи вырабатывают, преобразовывают, передают и распределяют электрическую энергию. Они состоят из главной схемы и цепей, обеспечивающих собственные нужды. Цепи главной схемы вырабатывают, преобразуют и распределяют основной поток электроэнергии. Цепи для собственных нужд обеспечивают работу основного электрического оборудования. Через них напряжение поступает на электродвигатели установок, в систему освещения и на другие участки.

Вторичными считаются те цепи, в которых подаваемое напряжение не превышает 1 киловатта. Они обеспечивают выполнение функций автоматики, управления, защиты, диспетчерской службы. Через вторичные цепи осуществляется контроль, измерения и учет электроэнергии. Знание этих свойств поможет научиться читат ь электрические схемы.

Полнолинейные схемы используются в трехфазных цепях. Они отображают электрооборудование, подключенное ко всем трем фазам. На однолинейных схемах показывается оборудование, размещенное лишь на одной средней фазе. Данное отличие обязательно указывается на схеме.

На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций. За счет этого изображение становится проще, позволяя лучше понять принцип действия всего оборудования. Монтажные схемы, наоборот, выполняются более подробно, поскольку они применяются для практической установки всех элементов электрической сети. К ним относятся однолинейные схемы, отображаемые непосредственно на строительном плане объекта, а также схемы кабельных трасс вместе с трансформаторными подстанциями и распределительными пунктами, нанесенными на упрощенный генеральный план.

В процессе монтажа и наладки широкое распространение получили развернутые схемы с вторичными цепями. На них выделяются дополнительные функциональные подгруппы цепей, связанных с включением и выключением, индивидуальной защитой какого-либо участка и другие.

Обозначения в электрических схемах

В каждой электрической цепи имеются устройства, элементы и детали, которые все вместе образуют путь для электрического тока. Они отличаются наличием электромагнитных процессов, связанных с электродвижущей силой, током и напряжением, и описанных в физических законах.

В электрических цепях все составные части можно условно разделить на несколько групп:

1. В первую группу входят устройства, вырабатывающие электроэнергию или источники питания.
2. Вторая группа элементов преобразует электричество в другие виды энергии. Они выполняют функцию приемников или потребителей.
3. Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания – к электроприемникам. Сюда же входят трансформаторы, стабилизаторы и другие устройства, обеспечивающие необходимое качество и уровень напряжения.

Каждому устройству, элементу или детали соответствует условное обозначение, применяющееся в графических изображениях электрических цепей, называемых электрическими схемами. Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Места их соединений представляют собой узлы, обозначаемые на электрических схемах в виде точек. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Самая простая схема электрической цепи является одноконтурной, а сложные цепи состоят из нескольких контуров.

Большинство цепей состоят из различных электротехнических устройств, отличающихся различными режимами работы, в зависимости от значения тока и напряжения. В режиме холостого хода ток в цепи вообще отсутствует. Иногда такие ситуации возникают при разрыве соединений. В номинальном режиме все элементы работают с тем током, напряжением и мощностью, которые указаны в паспорте устройства.

Все составные части и условные обозначения элементов электрической цепи отображаются графически. На рисунках видно, что каждому элементу или прибору соответствует свой условный значок. Например, электрические машины могут изображаться упрощенным или развернутым способом. В зависимости от этого строятся и условные графические схемы. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. В некоторых случаях для удобства чтения схем могут использоваться смешанные изображения, когда обмотка статора показывается в развернутом виде, а обмотка ротора – в упрощенном. Таким же образом выполняются и другие условные обозначения схем электрических.

Изображения трансформаторов также осуществляются упрощенным и развернутым, однолинейным и многолинейным способами. От этого зависит способ отображения самих устройств, их выводов, соединений обмоток и других составных элементов. Например, в трансформаторах тока для изображения первичной обмотки применяется утолщенная линия, выделенная точками. Для вторичной обмотки может использоваться окружность при упрощенном способе или две полуокружности при развернутом способе изображения.

Графические изображения других элементов:

• Контакты. Применяются в коммутационных устройствах и контактных соединениях, преимущественно в выключателях, контакторах и реле. Они разделяются на замыкающие, размыкающие и переключающие, каждому из которых соответствует свой графический рисунок. В случае необходимости допускается изображение контактов в зеркально-перевернутом виде. Основание подвижной части отмечается специальной незаштрихованной точкой.
• Выключатели. Могут быть однополюсными и многополюсными. Основание подвижного контакта отмечается точкой. У автоматических выключателей на изображении указывается тип расцепителя. Выключатели различаются по типу воздействия, они могут быть кнопочными или путевыми, с размыкающими и замыкающими контактами.
• Плавкие предохранители, резисторы, конденсаторы. Каждому из них соответствуют определенные значки. Плавкие предохранители изображаются в виде прямоугольника с отводами. У постоянных резисторов значок может быть с отводами или без отводов. Подвижный контакт переменного резистора обозначается в виде стрелки. На рисунках конденсаторов отображается постоянная и переменная емкость. Существуют отдельные изображения для полярных и неполярных электролитических конденсаторов.
• Полупроводниковые приборы. Простейшими из них являются диоды с р-п-переходом и односторонней проводимостью. Поэтому они изображаются в виде треугольника и пересекающей его линии электрической связи. Треугольник является анодом, а черточка – катодом. Для других видов полупроводников существуют собственные обозначения, определяемые стандартом. Знание этих графических рисунков существенно облегчает чтение электрических схем для чайников.
• Источники света. Имеются практически на всех электрических схемах. В зависимости от назначения, они отображаются как осветительные и сигнальные лампы с помощью соответствующих значков. При изображении сигнальных ламп возможна заштриховка определенного сектора, соответствующего невысокой мощности и небольшому световому потоку. В системах сигнализации вместе с лампочками применяются акустические устройства – электросирены, электрозвонки, электрогудки и другие аналогичные приборы.

Как правильно читат ь электрические схемы

Принципиальная схема представляет собой графическое изображение всех элементов, частей и компонентов, между которыми выполнено электронное соединение с помощью токоведущих проводников. Она является основой разработок любых электронных устройств и электрических цепей. Поэтому каждый начинающий электрик должен в первую очередь овладеть способностями чтения разнообразных принципиальных схем.

Именно правильное чтение электрических схем для новичков, позволяет хорошо усвоить, каким образом необходимо выполнять соединение всех деталей, чтобы получился ожидаемый конечный результат. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции. Для правильного чтения принципиальной схемы необходимо, прежде всего, ознакомиться с условными обозначениями всех ее составных частей. Каждая деталь отмечена собственным условно-графическим обозначением – УГО. Обычно такие условные знаки отображают общую конструкцию, характерные особенности и назначение того или иного элемента. Наиболее ярким примером служат конденсаторы, резисторы, динамики и другие простейшие детали.

Гораздо сложнее работать с полупроводниковыми электронными компонентами, представленными транзисторами, симисторами, микросхемами и т.д. Сложная конструкция таких элементов предполагает и более сложное отображение их на электрических схемах.

Например, в каждом биполярном транзисторе имеется минимум три вывода – база, коллектор и эмиттер. Поэтому для их условного изображения требуются особые графические условные знаки. Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. Каждое условное обозначение несет в себе определенную зашифрованную информацию. Например, у биполярных транзисторов может быть совершенно разная структура – п-р-п или р-п-р, поэтому изображения на схемах также будут заметно отличаться. Рекомендуется перед тем как читат ь принципиальные электрические схемы, внимательно ознакомиться со всеми элементами.

Условные изображения очень часто дополняются уточняющей информацией. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы. Таким образом обозначается та или иная деталь. Это важно знать, особенно, когда мы только учимся читат ь электрические схемы. Возле буквенных обозначений расположены еще и цифры. Они указывают на соответствующую нумерацию или технические характеристики элементов.

Источники: http://onlineelektrik.ru/eoborudovanie/kondensatori/kak-chitat-elektricheskie-sxemy-graficheskie-bukvennye-i-cifrovye-oboznacheniya.html, http://electriku.ru/shema, http://electric-220.ru/news/kak_chitat_ehlektricheskie_skhemy/2017-04-01-1217

electricremont.ru

Принципиальная электрическая схема: как правильно читать

Для ремонта и создания радиоэлектронных устройств собственными руками надо знать особенности специальной конструкторской документации. Сегодня изучим на практике очень интересный вопрос, что такое принципиальная электрическая схема, как и где её можно использовать и как правильно прочитать. Наша статья поможет вам самостоятельно решить различные практические вопросы, без привлечения сторонних специалистов, а значит, и лишних затрат.

После прочтения статьи станет понятной связь между этими тремя изображениями

Читайте в статье:

Виды электрических схем и назначение каждой

В следующих разделах рассказано о том, какие схемы бывают. Эти документы описывают функциональное назначение радиотехнических устройств и отдельных компонентов, алгоритмы работы. Их используют в процессе сборки, для поиска неисправностей и ремонта. Для удобства пользователей применяют специальное разделение на несколько групп.

Что такое структурная электрическая схема

Кинескопный телевизор

Эта схема объясняет структуру устройства, целевое назначение отдельных компонентов и взаимные связи между ними. Такие чертежи создают на первичной стадии подготовки проекта. Отдельные блоки обозначают прямоугольниками, в которые вписывают название соответствующих функциональных компонентов. Стрелками указывают путь обработки исходного сигнала, ход иных рабочих процессов.

К сведению! Если в схеме есть много элементов, допустимо цифровое обозначение. К чертежу прилагают таблицу, в которую заносят данные о наименованиях.

Для объяснения сложных процессов дополнительно размещают значения электрических величин в контрольных точках, диаграммы, графики, иные материалы.

Функциональная электрическая схема: отличия и важные определения

Тиристорное пусковое устройство

Как видно по чертежу, разница с предыдущим типом документации заключается в более подробном представлении отдельных частей. На чертеже указывают не только функциональные узлы, но и отдельные электротехнические изделия. Общие данные дополняют картинками с формой сигналов, значениями силы тока и амплитуды напряжения, другими пояснениями.

Однолинейная электрическая схема

Этим термином обозначают особую технологию создания чертежей. Несколько проводов в кабеле обозначают одной линией. На рисунке показан пример двухфазного электропитания жилого объекта недвижимости. Количество проводников отмечено косыми чёрточками и стандартными обозначениями L и N (фаза и рабочий нуль, соответственно). Отдельно указаны цепи заземления (PE). Такой приём снижает сложность чертежей, упрощает изучение сложных схем.

Как пользуются монтажной электрической схемой

Чертежи этой категории упрощают выполнение монтажных операций

Такие схемы дополняют сведениями о размещении (особенностях) отдельных функциональных компонентов. Указывают:

• высоту розеток над уровнем пола;
• необходимое исполнение выключателей для помещений с повышенной влажностью;
• козырьки и другие защитные средства при установке изделий на открытом воздухе.

В некоторых ситуациях комплект дополняют чертежами с описанием общестроительных и отделочных работ, инструкциями по проверке и наладке.

Что это такое: принципиальная электрическая схема

Устройство ручного управления пожарными насосами со световой и звуковой сигнализацией

Такие чертежи отличаются максимальной информативностью, так как содержат описание всех элементов и электрических цепей. В этом примере приведена пояснительная записка, содержащая сведения о рабочем алгоритме и особенностях конкретного проекта. В таблицу занесены данные о марках насосов, особенностях иных компонентов. С помощью диаграммы уточнена функциональность контактной группы.

Принципиальная электрическая схема телевизоров «Витязь»

Объединённая схема

Электрическое оборудование автомобиля

Подобные рисунки (чертежи) применяют для описания сложных устройств. Объединяют несколько типов схем с оформлением по действующим правилам.

Описание работы электрической схемы

Типовые логические элементы

Сначала рассмотрим относительно простые релейные схемы, в которых подразумевается только два значения переменной величины (единица или ноль). Для описания этих процессов удобно использовать математический стандартный аппарат. На первом рисунке изображён повторитель. Здесь значение на выходе (y) получается таким же, как и на входе (х) при включении реле. В последнем столбце приведены все возможные значения для этого устройства. Второй пример – инвертор. Это устройство выполняет обратную функцию.

В третьем – два реле установлены параллельно. Такое решение эквивалентно логической операции сложения. При включении каждого элемента отдельно или совместно на выходе появляется «1». На этих принципах создают сложнейшие микросхемы с миллионами транзисторных ключей, которые выполняют функции реле-выключателей. Делают укрупнённое описание таких устройств, которое объясняет механизм преобразования входных сигналов.

Блок питания ноутбукаВ готовом изделии применяют десятки различных микросхем

Относительно простые электрические принципиальные схемы содержат описание отдельных элементов. Для примера рассмотрим подробно проект сварочного аппарата. Главной задачей является поддержание оптимальной длительности импульсов тока, которые определяют качество создаваемых соединений.

Электрическая принципиальная схема блока управления

Исходное состояние устройства изображено на рисунке. Контакты реле К1.1-3 разомкнуты. Обмотка электромагнитного привода этого элемента обесточена, так как она подключена к входной части диодного мостика. Тринистор VS1 закрыт. Конденсатор С1 разряжен через шунтирующий резистор R1.

Подачу напряжения обеспечивает SF1. Этот переключатель соединён механически с педалью, которую нажимает оператор при необходимости. Такое действие активизирует заряд конденсатора. Проходящий по цепи ток открывает VS1, замыкающий цепь питания диодного мостика. Срабатывает электромагнит реле (рабочий режим подтверждается световым сигналом EL 1).

Контактной группой подключается первичная обмотка трансформатора. Во вторичной – возникает импульс, который необходим для выполнения сварки. По мере заряда конденсатора уменьшается ток, закрывается ключ на основе тринистора. Система возвращается в исходное положение автоматически без дополнительных действий со стороны пользователя.

Переменным резистором регулируют длительность импульса. Плавкий предохранитель FU1 на 10 А выполняет защитные функции. Для гашения искр и продления срока службы контактной группы установлены последовательно: конденсатор С2 и резистор R3. Диод VD 1 предотвращает появление отрицательного напряжения на управляющем контакте электронного ключа. Эффективное охлаждение тринистора обеспечивает радиатор с активно излучающей площадью не менее10 см².

Обозначения на электрических схемах принципиальных: ГОСТ и международные стандарты

Отечественные нормативы основаны на применении ГОСТов (26975-86; 17021-88; 2.743-91; 2.708; 2710-81). За рубежом применяют DIN, IEC, иные международные, государственные и корпоративные стандарты. Общих правил нет, поэтому на практике используют разные УГО (Условные Графические Обозначения).

Распространённые УГО в электрических принципиальных схемахКнопки и контактыДроссели, трансформаторы, ламповые электронные приборыЛогические элементы, датчики, цифровые индикаторыДиоды, варикапы, оптроны

Контакты, герконы, переключатели, реле, антенны

Как правильно читать электрические схемы: типовые правила и полезные советы

После ознакомления с УГО и общими принципами можно приступить к изучению чертежей. Следующие данные помогут правильно понимать описание работы электрической схемы, упростят изучение её особенностей. Каждая радиодеталь отмечена латинскими буквами и цифрами. Нумерация выполняется по направлению сверху вниз, слева направо (по аналогии с написанием буквы «И»).

Если места достаточно, рядом указывают номинал. На крупных чертежах с мелкими обозначениями соответствующие записи заносят в сводную таблицу. В некоторых случаях приводится номинальное расчётное напряжение (для конденсаторов).

Обозначение мощности резисторов на электрической схеме

При отсутствии специальных пометок («пустой прямоугольник») подразумевается отсутствие ограничений. Это значит, что токи в цепи минимальны, подойдёт любая серийная деталь.

Принципиальная электрическая схема двухкаскадного усилителя звукового сигнала

Любое электронное устройство подключено к источнику тока. Здесь применена батарея (3), которая обозначена GB1 с учётом полярности. Аналогичные пометки («+» и «-») ставят около конденсаторов электролитического типа. Специальным значком (2)отмечена контрольная точка. Тут при настройке надо получить указанный рядом параметр. В данном примере силу тока устанавливают в диапазоне от 0,4 до 0,3 мА.

«Звёздочкой» помечен резистор (4), номинал которого надо подобрать в процессе сборки для корректной работы определённого транзистора. Вместо этого можно применить деталь с переменным электрическим сопротивлением. В разрыв цепи коллектора подключают измерительный прибор для настройки оптимального тока.

Так обозначают общий провод (2). Не нужно путать его с заземлением. Это общий для конкретной схемы проводник, который может быть подключён к минусовому/плюсовому выводу источника питания. Относительно него выполняются все измерения при настройке и поиске неисправностей. Его часто подключают к шасси (корпусу) изделия при сборке. На электрической схеме три и большее количество соединений указывают жирной точкой (5).

Примеры популярных принципиальных электрических схем

Для примера рассмотрим несколько вариантов самых распространенных принципиальных электрических схем.

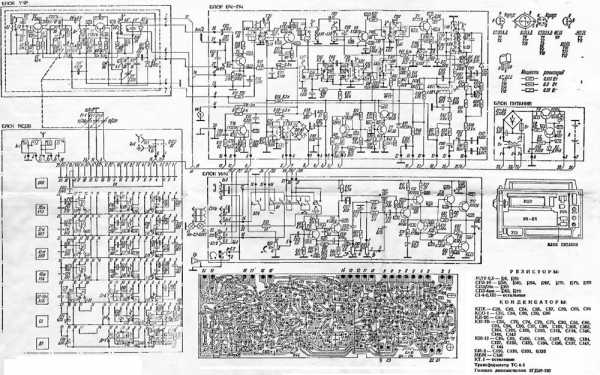

Схема принципиальная электрическая радиоприёмника Океан 209

Связь между тремя картинками, помещёнными в начале публикации, стала понятной.

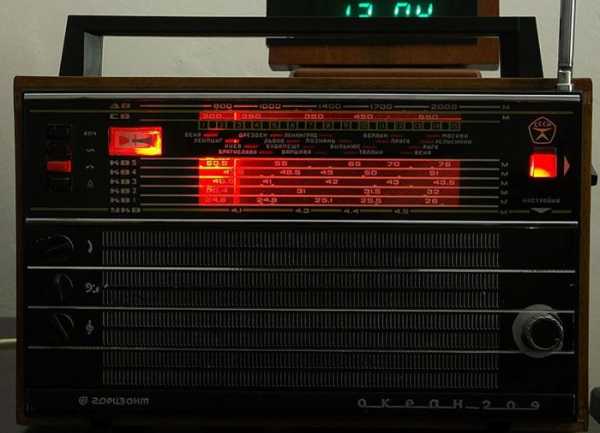

На первой изображён приёмник Океан 209На второй – конструкция устройстваПринципиальная электрическая схема дополнена чертежами печатных плат, изображениями отдельных радиодеталей и монтажной инструкцией

Главный недостаток этой модели – отсутствие современного диапазона FM. Чтобы слушать любимые радиостанции, можно сделать модернизацию.

На чертеже красным цветом отмечены необходимые изменения в принципиальной электрической схеме

После подключения антенны настройкой L4 расширяют диапазон до нужных параметров. Изменяя положение сердечников L2 и L3 по стрелке штатного индикатора, устанавливают максимальную амплитуду сигнала отдельных станций.

Электрофон транзисторный Вега 109 стерео: схема электрическая принципиальная

Эта техника предназначена для прослушивания записей, созданных на виниловых пластинкахС помощью электрической принципиальной схемы можно сделать квалифицированный ремонт или подключить старую электронику в качестве усилителя звука к современному компьютеру

Проигрыватель Арктур 006: схема электрическая принципиальная

Эта техника в рабочем состоянии способна обеспечить высокий уровень качества при воспроизведении фонограмм с виниловых носителейВнимательное изучение электрической принципиальной схемы позволит сделать правильный вывод. Для полноценного использования это устройство надо дополнить внешним фон-корректором и усилителем звука

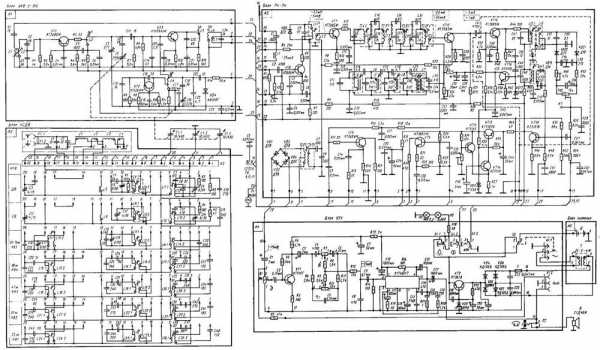

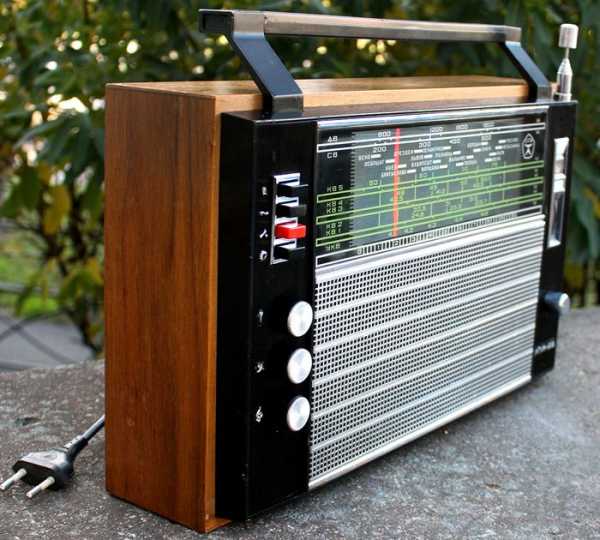

Океан 205: схема электрическая принципиальная

Этот радиоприёмник способен качественно выполнять свои функцииЭлектрическая принципиальная схема пригодится для замены вышедших из строй частей и настройки

Океан 214: схема электрическая принципиальная

Океан 214 в юбилейном вариантеНа этой принципиальной электрической схеме указаны параметры, которые используют для правильной настройки

Аппарат Алмаг 01: схема электрическая принципиальная с описанием рабочих процессов

Эту технику используют для лечения варикозов, гипертонии, других заболеваний с применением методик магнитной терапии

Полезный эффект образует серия импульсов длительностью 2−3 мс. Аналогичную технику используют в профессиональных медицинских и профилактических учреждениях. Данная модель приспособлена для эксплуатации в домашних условиях. Её не надо дополнительно настраивать. В стандартной комплектации есть подробные инструкции о правильном воспроизведении рабочих процессов.

Схема электрическая принципиальная поможет восстановить работоспособность блока питания без обращения в техническую мастерскую

Применение электрических принципиальных схем помогает экономить время и деньги. В некоторых ситуациях старую технику не берут восстанавливать с долгосрочными гарантиями даже опытные мастера. После освоения соответствующих навыков такие задачи будут решены самостоятельно без лишних затрат. Комментарии к публикации можно использовать для получения ответов на дополнительные вопросы.

Видео: «Как читать принципиальные электрические схемы»:

seti.guru
