Станки с ЧПУ. Достоинства и недостатки

В современном мире практически любое предприятие, которое занимается обработкой механической деталей, имеет у себя станки с числовым программным управлением – ЧПУ. В станках с ЧПУ все действия управляются электроникой, в отличии от универсальных станков, где обработка ведется в ручную. Все современные предприятия предпочитают покупать, модернизировать, проще говоря вкладывать свои честно заработанные деньги именно в станки с ЧПУ, а не обычные, относительно дешевые, универсальные станки. В чем секрет?

Первым и, пожалуй, главным плюсом ЧПУ является более высокий уровень автоматизации производства. Процесс вмешательства человека в технологический процесс сведен к минимуму. Данные системы могут работать практически автономно, выпуская продукцию довольно высокого качества. При этом главной задачей обслуживающего персонала будет подготовительно-заключительные операции, такие как наладка и проверка инструментов, установка и снятие заготовок, что вполне может делать один человек, причем на нескольких станках сразу.

Также большим плюсом будет его производственная гибкость – это значит, что для обработки другого типа детали необходимо всего-навсего просто сменить программу ЧПУ. При этом старая программа будет хранится на накопителе и может быть использована в любой момент при надобности.

Еще одним огромнейшим плюсом будет то, что такие станки имеют очень высокую точность и повторяемость обработки деталей. Это значит, что на качество деталей при ручной обработке может влиять усталость станочника, то ЧПУ лишены таких изъянов, они будут выполнять обработку деталей нужное количество времени и при этом качество обработки страдать не будет. И еще к одному плюсу можно отнести то, что станки с ЧПУ позволяют обрабатывать сложные детали, изготовление которых на обычном оборудовании невозможно. Пример таких деталей – это штампы и пресс формы.

Поскольку время обработки заготовки при использовании числового программного управления регламентировано, то это позволяет более точно определять время обработки партии деталей, что позволяет более точно спланировать производство.

Но помимо плюсов есть еще и минусы – это стоимость. Станок с ЧПУ не дешевое удовольствие. Помимо стоимости покупки и установки они еще довольно дороги в обслуживании, поэтому позволить их себе могут не все предприятия. Но эти недостатки легко перекрываются высокой производительностью и точностью обработки.

Итак, числовое программное управление – это автоматическое управление станком с помощью электронной вычислительной машины (промышленного компьютера, он находится внутри станка) и обрабатывающей программы (программа управления).

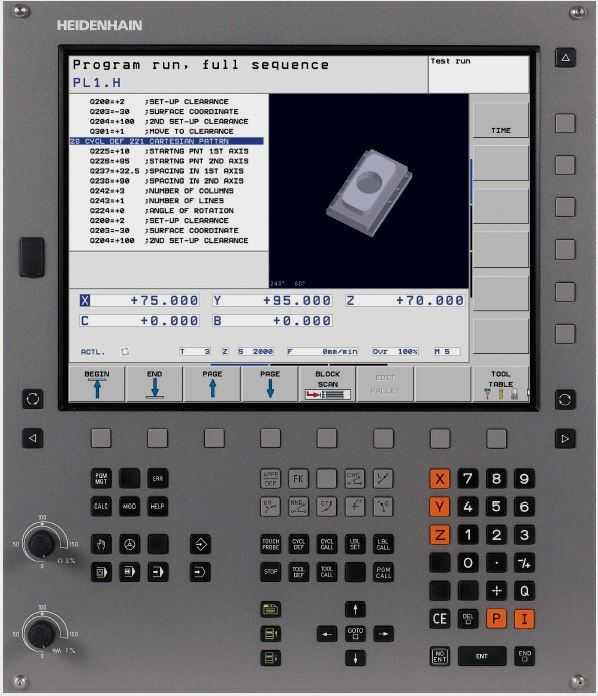

Всеми перемещениями в станке руководит компьютер, считывая данные с программы управления (УП) и соответственно выдает команды электроприводам  устройства. Электропривода перемещают рабочие органы станка – шпиндели, рабочий стол или колонну. Благодаря этому производится обработка заготовки детали. Датчики обратной связи собирают данные  о перемещениях и прочих действиях и передают их обратно в компьютер, который уже производит обработку этих сигналов и корректирует траекторию движения инструментов. Таким образом происходит обработка. Данные действия будут производится пока управляющая программа не подойдет к концу и мы не получим готовую деталь.

По конструкции и внешнему виду станки с ЧПУ мало чем отличаются от обычных универсальных станков. Пожалуй, единственным существенным визуальным отличием будет наличие устройства числового программного управления (УЧПУ), которую еще называют стойкой ЧПУ.



elenergi.ru

реальная выгода от их применения

Вопрос-Ответ

Цель данной статьи – рассмотреть и проанализировать основные преимущества станков с ЧПУ и указать на их недостатки, если таковые действительно имеются.

Цель данной статьи – рассмотреть и проанализировать основные преимущества станков с ЧПУ и указать на их недостатки, если таковые действительно имеются.

Реальная выгода от применения оборудования с программным управлением

Не все осознают основные преимущества станков с ЧПУ. Стремительное развитие технологий приводит к тому, что даже грамотные специалисты не всегда понимают, насколько сильно изменились методы современного производства. Ярким примером может служить эволюция станка с числовым программным управлением.

Первые экземпляры такого оборудования, на котором в качестве носителя информации использовались перфокарты, были не слишком удобны и вызывали откровенное недоверие. С появлением надежных магнитных и электронных носителей ситуация стала меняться к лучшему. Стало очевидным, что станки с числовым программным управлением обеспечивают высокую производительность в условиях массового производства.

Что принято считать достоинствами

Компьютеры быстро совершенствовались, а вместе с ними изменялись методы контроля над выпуском различной продукции. Основными преимуществами современного станка с ЧПУ считаются:

  • Рост производительности, связанный с увеличением машинного времени при производстве.
  • Сокращение числа задействованных на производстве людей.
  • Возможность создания универсальных станков, предназначенных для выполнения различных операций.
  • Повышение точности изготавливаемых деталей.
  • Снижение затрат на проектирование и изготовление технологической оснастки.

На самом деле, есть у станков с ЧПУ и преимущества, и некоторые недостатки, которые стоит обсудить подробнее.

Рост производительности

Станок с числовым программным управлением действительно дает увеличение производительности, но лишь в случаях, когда весь производственный цикл построен с учетом применения подобного оборудования. Использование одиночных устройств, при отсутствии системы автоматизации в целом, далеко не всегда бывает оправдано.

Если с одного поста обработки на другой изделия приходится перетаскивать и устанавливать вручную, а в технологической линейке вперемешку присутствуют обычные станки и устройства с ЧПУ, то достоинства, имеющиеся у последних, окажутся бесполезны.

Сокращение штата

Уменьшение числа людей, задействованных в процессе производства, действительно имеет место. Раньше оборудование, имеющее числовое программное управление, приходилось периодически налаживать и перенастраивать, и даже существовала специальная должность наладчика.

В современных станках применяются системы самодиагностики и автоматической настройки, делающие вмешательство человека необязательным. В любом случае автоматизированные системы производства повышают производительность и обеспечивают сокращение числа задействованного на производстве персонала лишь при правильном их использовании.

Универсальность

Основная выгода от использования постов, на которых выполняется сразу несколько этапов обработки, это отсутствие необходимости в перемещении деталей по цеху между станками. Времени и энергии расходуется меньше. Не требуется ни дополнительного пространства, ни механизмов, необходимых для транспортировки изделий и материалов.

Все это здорово, если бы не определенные недостатки. Из-за сложности конструкции точность такого оборудования и общий ресурс ниже, чем у узкоспециализированных устройств. В сочленениях головок для фиксации инструмента и устройствах для их перемещения присутствуют люфты, полностью исключить которые невозможно. Для изготовления деталей повышенной точности универсальный станок с ЧПУ подходит плохо.

Высокая точность

Не стоит заблуждаться и полагать, что любые станки с числовыми системами управления повышают точность изготовления деталей. Говорить об этом, как об обязательном преимуществе, не следует.

Сама по себе автоматизация процесса изготовления деталей не гарантирует соблюдения допусков и посадок. Неслучайно существует разделение подобного оборудования на классы. В нашей стране точность маркируется следующим образом:

  • Н – нормальная.
  • П – повышенная.
  • В – высокая.
  • А – особо высокая.
  • С – станки особо точные.

За рубежом станки нормальной точности не имеют дополнительной маркировки. На остальных в системе обозначения присутствуют дополнительные литеры:

  • H – высокоточные.
  • P – прецизионные.
  • SP – суперпрецизионные.
  • UP – ультрапрецизионные.

Требуемый уровень допусков и посадок вы обеспечите, пользуясь оснащением необходимого класса точности.

Низкие затраты

Снижение затрат на проектирование и изготовление оснастки напрямую зависит от технологического уровня оборудования и характера решаемых с его помощью задач. В продажу еще поступают модификации старого типа, требующие дополнительных настроек и смены носителей информации. Они являются устаревшими.

Вершиной развития современного станка с числовым программным управлением на сегодняшний день являются модели, имеющие интерфейс для непосредственного подключения не только к одиночным компьютерам, но даже к информационным сетям предприятий. Это, безусловно, преимущество. Именно такие станки входят в состав основного оборудования на производстве, использующем современные технологии.

С помощью устройств, адаптированных для работы с различными операционными системами и использующих разнообразное программное обеспечение, разработчик получает возможность переправлять информацию на пост обработки непосредственно со своего рабочего терминала. Это значительно ускоряет процессы проектирования и изготовления деталей. Станком, обладающим подобным достоинством, можно воспользоваться даже в условиях опытного производства.

Подводя итог

Существенный недостаток, ограничивающий широкое применение автоматизированного оборудования, это его высокая стоимость. Но, при правильном подходе, первоначальные затраты на приобретение быстро окупаются. Ведь у станков ЧПУ преимущества определенно есть. Главное знать, как правильно их использовать.

vseochpu.ru

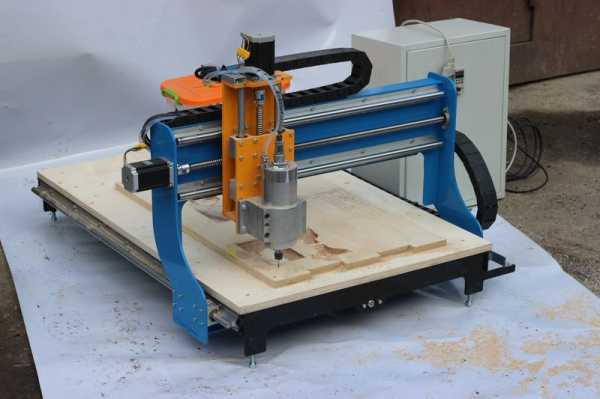

Домашний ЧПУ станок: функционирование, комплектация, специфика

Как функционирует и комплектуется домашний ЧПУ станок, специфика программного обеспечения и сферы (примеры), где он применяется. Имеет ли смысл приобретать данное оборудования для частного пользования и как сделать правильный выбор. Ответы на все эти вопросы Вы найдете в этой статье.

Основные характеристики

ЧПУ станок это оборудование с программным числовым обеспечением, то есть оно работает в симбиозе с компьютером. Домашний ЧПУ станок дает возможность каждому пользователю без особого труда спроектировать любое изделие из дерева на своем компьютере. Если вспомнить, сколько времени у мастеров раньше уходило на изготовление резных изделий из дерева во время, когда еще не было станков с ПО, то становится понятно, что на станке такая работа выполняется в разы быстрее.

ЧПУ станок дает возможность воплощать в жизнь такие проекты, которые невозможно исполнить вручную. А благодаря легкости в эксплуатации и простому функционалу даже не совсем знакомый с компьютерными технологиями мастер может установить такое числовое оборудование у себя дома и воплощать все свои творческие идеи в жизнь.

Комплектация

Главным функционирующим элементом фрезерного оборудования является станина – именно на ней и располагаются все основные элементы. Комплектуется он рабочим столом, суппортом, инструментами для резки, а также шпиндельными головками и консолью. Эти элементы являются базовой комплектацией станков с ЧПУ для частного применения.

Управление

Управлением заведует комплекс сигналов: они передаются от ЧПУ блока к электродвигателю агрегата. Вследствие этого каретки начинают перемещаться, а инструменты фрезеровки меняют свое положение на заготовке.

Характеристики ЧПУ

Сокращение это расшифровывается как числовое программное управление. То есть, любое техническое устройство (в нашем случае, это станок для домашней обработки материалов), работающее на программном управлении, выполняет действия, которые посылаются ему специализированной программой. В основном, как и во множестве других современных компьютерных программ, параметры функционирования станка задаются математическими формулами и цифрами.

Программное управление контролирует мощность, параметры скорости и ускорения, а также, вращение и другие функциональные характеристики. Получается, что любое механическое действие, осуществляемое станком – это выполнение последовательных команд, записанных в программе.

Последние поколения программного управления позволяют станкам работать практически без вмешательства человека. Но, когда только стали появляться и пускаться в массовое производство программы для такого технического оборудования, оно работало в полуавтоматическом режиме, то есть, для последующего рабочего цикла необходимо было вмешательство мастера. Такая практика и в наше время пользуется спросом, особенно для домашнего использования, поскольку владельцам они обходятся гораздо дешевле.

Виды

Оборудование ЧПУ, в зависимости от рабочего расположения делится на два вида:

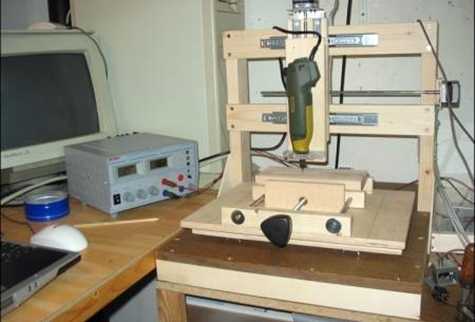

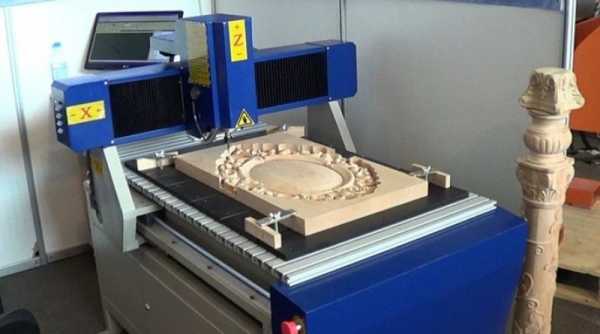

  1. Настольные агрегаты. По своим возможностям такие фрезерные мини – станки ни чем не уступают высоко функциональным промышленным аналогам. Идеальное приобретение для тех, кому необходим инструмент высокой точности для обработки деревянных заготовок.
  2. Напольные. Понятно, что такой вид характеризуется большим размером относительно настольного вида. Для больших объемов работы и больших заготовок такие агрегаты и приобретаются чаще всего. Для оборудования небольшого цеха на дому, например.

По техническим особенностям конструкции оно также подразделяется на 3 категории:

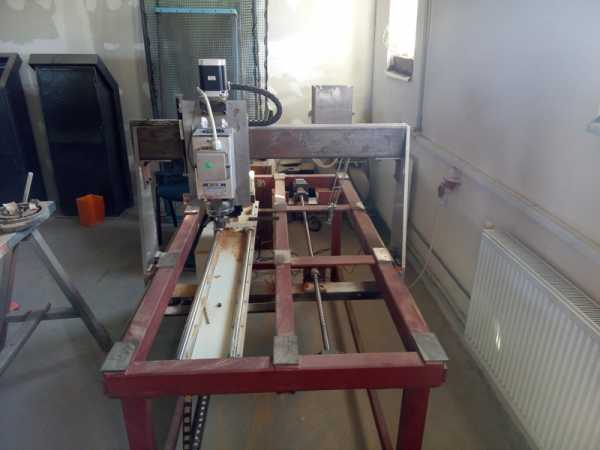

  1. Портальный тип. Здесь перемещение блока происходит по одной оси, а рабочего стола – по другой. Станком с таким вариантом конструкции очень удобно делать небольшие заготовки.
  2. Рабочий стол движется по двум осям. Такое оборудование имеет в комплекте шпиндельную головку, которая оснащена, в свою очередь, поднимающим и опускающим механизмом резки по отношению к заготовке.
  3. Фрезерная установка с консолью. Используется для изготовления деревянных изделий из крупных заготовок.

Области применения

Так в каких же видах деятельности применяется данное оборудование в домашних условиях? Ниже приведем самый популярный перечень областей использования станков на программном обеспечении.

Сфера архитектуры

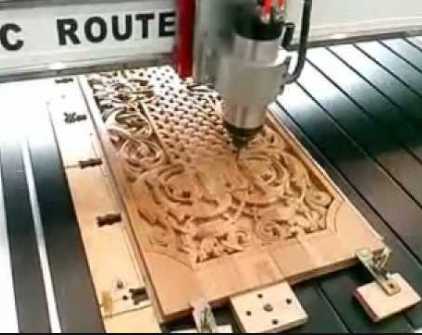

В этом направлении творческой деятельности полет фантазии мастера не ограничен ни чем. Любой необходимый объект внешней отделки дома, дачи, бани и других построек, которые есть желание украсить и сделать необычными, можно изготовить на станке у вас дома. Это могут быть любые элементы декорирования (лепнины) – смотрятся такие традиционные виды отделки домов действительно великолепно.

В интерьере дома также можно сотворить настоящие шедевры в работе на таком техническом устройстве. Резные перила, различные фигуры и резьба на межкомнатных дверных проемах, гардинах и во всех других местах, куда заведет мастера его фантазия или желание заказчика.

Мебельное производство

Почему бы и не заняться данным видом деятельности, имея в своем распоряжении желание работать и станок с ЧПУ в собственном гараже. Это прекрасная идея для открытия малого бизнеса.

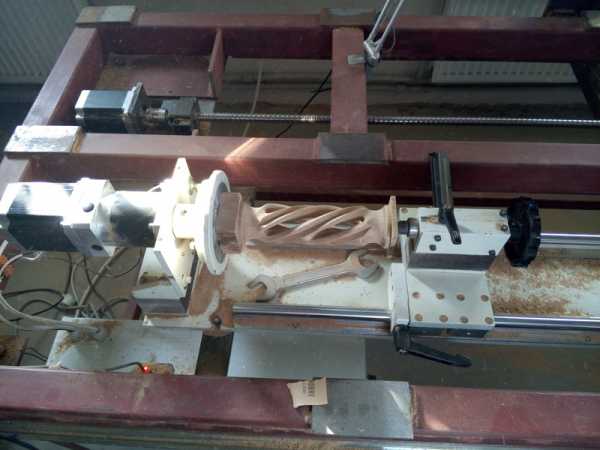

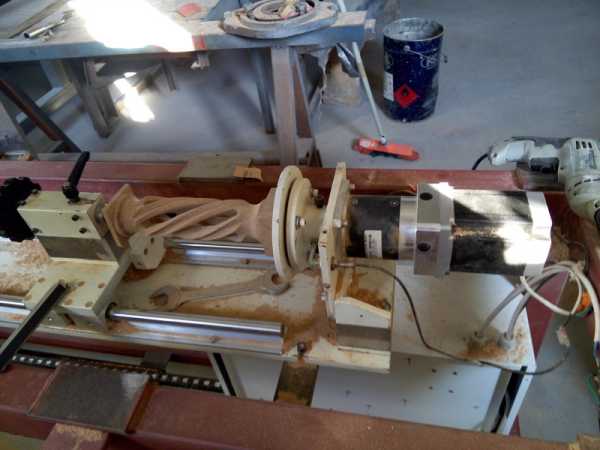

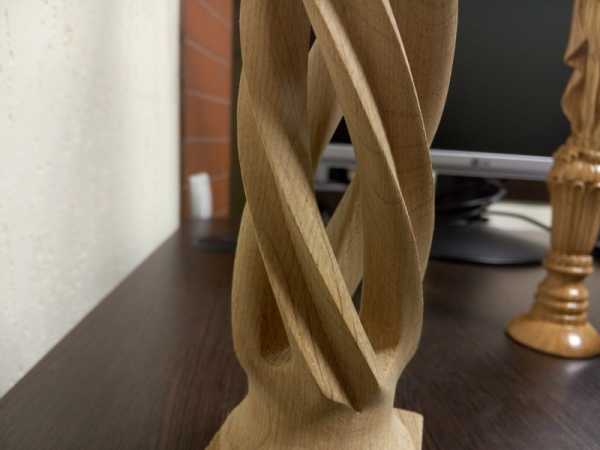

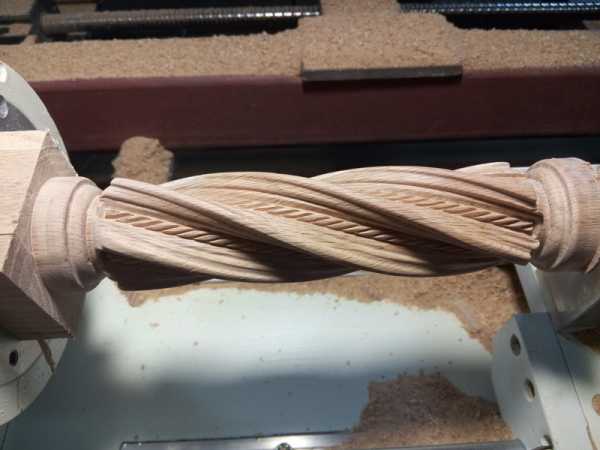

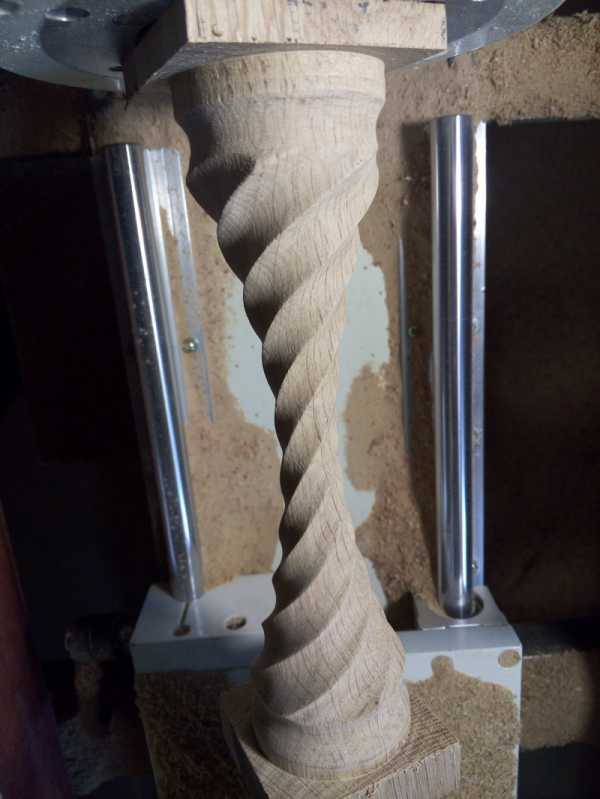

С использованием такого станка можно вырезать красивые фигурные ножки для столов, скамеек, стульев, а дверца для шкафов с узорами и столешницы с резным оформлением сделают эксклюзивными любую столовую мебель.

Это еще не все примеры. Просторы интернета дают огромные возможности для такой творческой деятельности любому домашнему мастеру без дизайнерского и художественного образования. Существует достаточно много программ и файлов для скачивания, как с отдельными элементами, так и целыми композициями, которые готовы к применению.

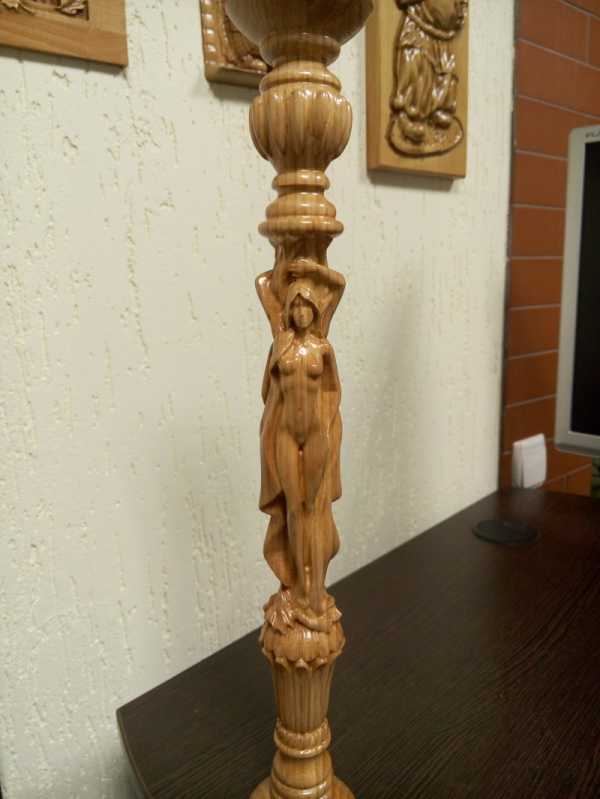

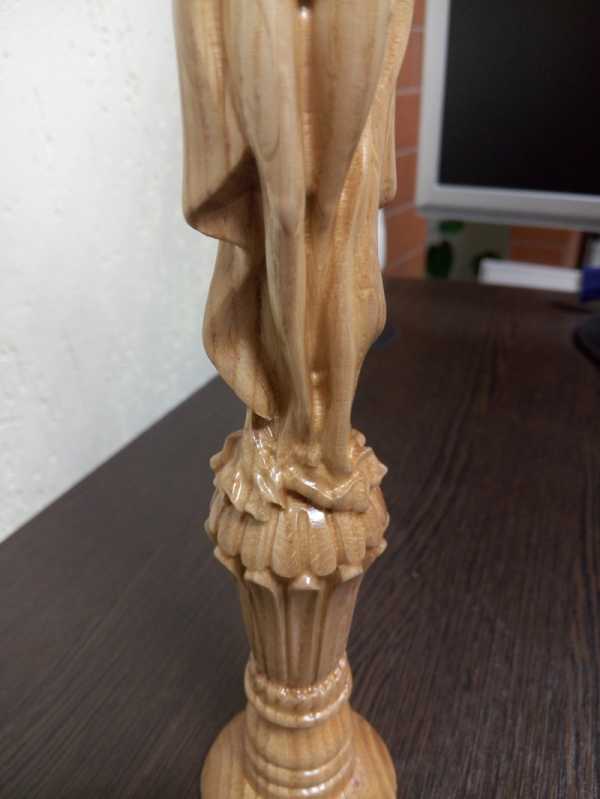

Изготовление сувениров

Это направление резьбы по дереву также включает в себя огромное многообразие вариантов, их использование и различные методы изготовления. Сувениры можно изготавливать для подарков родным и близким, для украшения интерьера комнат в доме, для хранения безделушек и украшений, а также для розничной продажи и реализации на заказ в качестве дополнительного источника дохода или направления малого бизнеса.

Наиболее распространенная сувенирная продукция, которая изготавливается на станках с ЧПУ:

  • Резные шкатулки, сундуки и коробочки;
  • Разделочные доски, тарелки, ложки, подносы и другая кухонная утварь;
  • Фигурки людей, животных, птиц, какой – либо техники;
  • Различные композиции;
  • Рамочное оформление.

А какие великолепные рамки для зеркал, икон, окладов, картин и фотографий можно изготовить с помощью оборудования на ЧПУ! Смотрится такой вид оформления гармонично и эксклюзивно. Любой дополнительный элемент на любые виды рамок можно придумать и сделать в соответствии с пожеланиями.

Изготовление гравировок

С помощью такого станочного агрегата можно делать различные виды гравировок, причем, на разных материалах. Примером могут послужить надписи, узоры, разные виды логотипов, рисунков и другие варианты.

Увлечения

Многие умельцы делают своим хобби изготовление на ЧПУ оборудовании моделей любимых видов техники: мотоциклов, самолетов, машин, тракторов, вертолетов и даже кораблей. У многих со временем и приобретенным опытом в такой практике появляется страсть к изготовлению макетов домов, замков и даже целых городов. Такие резные шедевры становятся единственными в своем роде – это очень красивое и интересное творчество.

Еще больше пример применения агрегатов с ПУ в наших статьях :

  1. Идеи для фрезерного станка.
  2. Бизнес с ЧПУ лазером.

О преимуществах и недостатках работы со станками

Сначала рассмотрим основные преимущества, а далее перейдем к недостаткам.

Достоинства

Фрезерная установка с ЧПУ уже заняла достойные позиции на поприще изготовления декоративных отделочных, а также сувенирных изделий с обработкой высокой точности в условиях домашнего использования и применения в мелких цехах по производству данных видов продукции. Такое оборудование пришло на смену множеству инструментов, которые раньше использовали мастера резьбы по дереву, металлу, пластику и другим материалам.

В зависимости от модели, установка с ЧПУ дает возможность регулировки режимов скорости, направления резки, глубины резочного шва поэтому какую бы сложную задачу мастер не поставил перед собой – машина поможет осуществить ее с высокой точностью и минимальным риском брака.

Преимуществом ЧПУ также является то, что такой вид устройства осуществляет свою работу посредством подключения к обычному персональному компьютеру, а управление происходит с помощью специально разработанных программ. Поэтому, это оборудование, в условиях частного применения, способно производить обработку различных видов материалов, производить детали любого вида сложности.

В итоге, за счет автоматизирования процесса изготовления изделий, который сокращает затраты времени на переустановку и транспортировку шаблонов и увеличивает частоту рабочих операций, у мастера появляется дополнительное время и затрачивается гораздо меньше сил на такой труд.

При необходимости оборудование можно быстро, а главное – самостоятельно перенастроить: никакой квалификации и специального образования для работы на станках с ЧПУ не требуется. На таком достоинстве можно также сэкономить, ведь вызов наладчика не бесплатный.

Недостатки

Если приобретать станок числового управления для эксплуатации в личных целях, то сумма его стоимости будет весьма ощутимой для бюджета среднестатистического приобретателя. А для оборудования небольшого мини – цеха, направленного на производство резных изделий с дальнейшей реализацией такая затрата покажется менее ощутимой, поскольку аппарат за непродолжительное время использования оправдает ее.
В плане эксплуатации и ремонта картина немножко другая.

К ремонту и замене несущих элементов рано или поздно подойдет любой владелец и, естественно, на это придется также потратиться. Потратить немалую сумму придется и на режущие инструменты, которые наиболее часто нуждаются в замене.

Нюансы выбора оборудования на ЧПУ для частной эксплуатации

Любая вещь, сделанная своими руками, пусть даже самая незначительная (небольшой сувенир, фурнитура), отличается своим особым очарованием. Те домашние мастера, которые любят заниматься таким творчеством, приобретают в частное использование оборудование с ЧПУ. Оно значительно облегчает работу по изготовлению большого спектра изделий из любых видов материалов.

Но прежде чем решиться на такую нужную, дорогостоящую и серьезную покупку, нужно учесть несколько немаловажных нюансов, чтобы в процессе эксплуатации не испытывать разочарований.

Определяемся с фронтом работ

Выбор свой следует остановить на таком станке с программным обеспечением, который отвечал бы требованиям изделия. То есть, если у вас в планах изготовление резных дверей с самыми разнообразными видами узоров, как межкомнатных, так и входных, то следует приобретать такой вид станка, который был бы гораздо большего размера, чем для изготовления фурнитуры или статуэток.

Тоже самое касается и других видов изделий – именно от будущих особенностей размера, конструкции, формы и многого другого зависит то, какой именно агрегат лучше всего приобрести.

Особенности конструкции и технические параметры

Этим важным аспектам следует уделить особое внимание перед приобретением установки с числовым управлением. Дело в том, что каждая модель станка имеет свои отличительные особенности и лучше с ними разобраться до приобретения оборудования.

Одним из важных элементов конструкции является портал, который должен быть изготовлен исключительно из стали – таким образом, исключается вибрация заготовок во время эксплуатации установки. А следовательно – исключается деформация и брак.

А вот на толщину заготовки будет оказывать влияние величина шпинделя – это тоже следует учитывать перед приобретением.

Опытные мастера рекомендуют выбирать станки, работающие на распространенном программном управлении. Это значительно облегчит рабочий процесс, особенно мастерам, у которых маловато опыта.

Программы на них составляются очень легко, с режимами использования разобраться тоже не составит никакого труда, так же как и с вопросами контроля и внесения корректировок.

Кроме того, лучше заранее определиться, где вы будете устанавливать ЧПУ станок: влезет ли он в отведенное для него помещение, будет ли он по размеру стола, который вы планируете использовать.
Важным аспектом для многих из нас является экономичность. Поэтому, стоит тщательно обдумать – как часто будет происходить применение и окупит ли себя такое оборудование?

vseochpu.ru

классификация устройства и основные отличия

Для получения корпусных и других деталей на сегодняшний день применяется фрезерный станок с ЧПУ. Развитие технологий привело к тому, что компьютеры стали обширно применяться в промышленности. На многих промышленных площадках проводится модернизация, которая заключается именно в установке станков с блоком числового программного управления.

Принцип работы

Применение фрезерного оборудования позволяет проводить обработку самых различных заготовок. Сегодня выполняется фрезерование следующих материалов:

  1. Керамики.
  2. Древесины.
  3. Цветных и черных металлов.
  4. Искусственного и природного камня.
  5. Полимеров самого различного типа.

Рассматривая принцип работы, стоит отметить следующие моменты:

  1. Заготовка закрепляется в специальном столе. При механической обработке может оказываться серьезное воздействие на заготовку. Именно поэтому она должна быть закреплена надежно и при фрезеровании оставаться неподвижной.
  2. Отличительной чертой фрезеровального оборудования можно назвать то, что основное вращение передается установленному инструменту. Варианты исполнения с ЧПУ могут отличаться тем, что после выполнения одной из операций проводится перебазирование заготовки. Для этого стол снабжается приводом.
  3. Изделие устанавливают на фрезеровочный стол. После этого проводится внесение программного кода, по которому и будет вестись обработка. Стоит учитывать, что станки могут иметь и сверлильный инструмент. За счет особого приспособления проводится быстрая смена режущего инструмента на момент выполнения работы.

Встречается и настольный бытовой тип оборудования, когда заготовка во время работы постоянно находится в неподвижном состоянии. Отличие подобных моделей также заключается в относительно небольших размерах и малом весе. Мини-фрезерный станок по металлу с ЧПУ может устанавливаться в небольшой мастерской для выполнения основных операций.

Различные конструктивные исполнения

Встречаются станки, оснащенные ЧПУ, в различных конструктивных исполнениях. Автоматическая обработка определяет то, что конструкция должна обладать особыми свойствами. Все оборудование можно разделить на две основные группы:

  1. Консольный тип.
  2. Бесконсольные конструкции.

К консольным станкам можно отнести следующие станки:

  1. Универсальные.
  2. Вертикальные.
  3. Горизонтальные.

Бесконсольные станки бывают вертикального и горизонтального типа. Делать изделия корпусного типа многие решают на фрезерном оборудовании консольного типа. Особенностями можно назвать следующие моменты:

  1. Шпиндель с инструментом находится в неподвижном состоянии.
  2. Консоль служит для крепления заготовки. При этом конструкция находится в подвижном состоянии и может изменять свое положение относительно режущего инструмента.

В случае бесконсольной конструкции основного узла нет, так как рабочий стол и режущий инструмент могут находиться в подвижном состоянии. Подобное оборудование могут сделать только известные производители. Гравировальный станок зачастую выполнен в бесконсольном виде.

Разновидности программ обработки

Фрезер с ЧПУ по дереву или металлу может работать по программе, которая составляется и вноситься в блок памяти. Все программы могут разделяться на несколько основных групп:

  1. Позиционные программы применяются для фиксации координатных точек, по которым выполняется фрезерование. Подобные программы составляются для управления станком расточной и сверлильной группы. Сделать несколько отверстий, расположенных на определенном расстоянии относительно друг друга с высокой точностью, можно при применении оборудования, работающего от блока числового программного управления.
  2. Контурные характеризуются тем, что применяются для управления траекторией обработки. Зачастую программа подобного типа составляется для управления станком круглошлифовальной группы.
  3. Комбинированные программы на сегодняшний день получили широкое распространение, так как позволяют выполнять контурную и позиционную обработку. Они применяются для управления станками многоцелевого применения.
  4. Многоконтурные программы — самый сложный тип ПО, который применяется для управления самыми современными станками. За счет сложности программы она может использоваться в случае совмещения нескольких операций, к примеру, фрезерование и сверление.

Координатный станок по металлу получил широкое распространение. Он устанавливается для создания различных отверстий на определенном расстоянии друг от друга. Кроме этого, обработка может проводиться по различной траектории.

Неоспоримые преимущества ЧПУ

За счет применения блока числового программного управления существенно увеличивается сложность конструкции и ее стоимость. Именно поэтому токарно-фрезерный станок по дереву своими руками изготовить практически невозможно. К преимуществам станков с ЧПУ можно отнести следующие моменты:

  1. Существенно увеличивается показатель скорости обработки примерно в 2−3 раза. Именно поэтому проводится установка станков с ЧПУ в случае наладки крупносерийного производства. Показатель производительности увеличивается по причине того, что при ручной обработке оператор тратит много времени на измерения и другие процессы.
  2. Повышается показатель точности обработки. При изготовлении современных станков, которые работают под управлением ЧПУ, соблюдается высокая точность позиционирования всех узлов относительно друг друга. За счет этого отклонения размеров составляет всего несколько долей миллиметра.
  3. Минимизируется объем выполняемых ручных работ. При модернизации производственных линий или при создании новых установка станков ЧПУ уменьшается количество обслуживающего персонажа. Один оператор сможет обслужить несколько станков, за счет чего существенно снижаются затраты организации.
  4. На подготовку заготовки к обработке требуется намного меньше времени. Современные фрезеровальные станки могут самостоятельно изменять положения заготовки по нескольким осям.

Что касается недостатков, то их относительно немного:

  1. Высокая стоимость. За счет установки блока программного управления стоимость станков возрастает многократно. Это связано с тем, что при изготовлении конструкции выдерживается высокая точность, применяются современные технологии и самые качественные материалы.
  2. Низкокачественное оборудование, выпускаемое некоторыми производителями, не может применяться для фрезерования и выполнения других операций с заданной точностью.
  3. Ремонт и обслуживание может проводиться только специалистом.

Кроме этого, не стоит забывать о том, что для создания программы требуется определенные знания и опыт.

Разновидности оборудования

В продаже можно встретить фрезерные станки самого различного типа. По типу обрабатываемого материала выделяют несколько групп оборудования:

  1. Для работы с металлом.
  2. Фрезерно-гравировальная группа, предназначенная для нанесения различной информации.
  3. Для обработки заготовок, которые изготовлены из дерева.

Большая часть станков предназначены для работы с металлом. Классифицируются они следующим образом:

  1. Широкоуниверсальные. Они могут применяться для выполнения самых различных операций.
  2. Настольные станки для бытового применения или для работы с небольшими заготовками.
  3. Токарно-фрезерная группа, которая может применяться для выполнения самых различных операций.
  4. Сверлильно-фрезеровальная группа.
  5. Обрабатывающиеся центры.

В последнее время достаточно часто выполняется установка станков с ЧПУ в домашних условиях или небольших мастерских. Это связано с тем, что современное оборудование довольно просто в применении, имеет относительно небольшие габаритные размеры.

Модели, предназначенные для гравировки, применяются для работы с самыми различными материалами:

  1. Цветные и черные металлы.
  2. Искусственный или натуральный камень.
  3. Бетон и дерево.

За счет высокой точности оборудование может использоваться для изготовления колон и статуэток. Однако, гравировка проводится для декорирования поверхности. В последнее время гравировочное оборудование применяется для изготовления рекламных конструкций.

По принципу работы выделяют несколько групп оборудования:

  1. Настольный тип.
  2. Мини-станки, характеризующиеся невысоким значением производительности и небольшими габаритами.
  3. Конструкция с вертикальной компоновкой.
  4. Широкоформатные.

Варианты исполнения, которые устанавливаются в домашних мастерских, нельзя назвать профессиональными. Они обладают относительно невысокой производительностью, предназначены для выполнения незначительной работы. Кроме этого, подобные станки имеют относительно невысокую стоимость. Зачастую их приобретают для установки в технических училищах и вузах для обучения.

Распространение станков настольной группы связано с нижеприведенными моментами:

  1. Относительно невысокая стоимость. За счет упрощения конструкции снижается стоимость конструкции.
  2. Исключительная мобильность. При необходимости можно сменить месту установки настольного станка, так как для него подходят столы и верстаки.
  3. Простота в эксплуатации.

Несмотря на компактность, фрезерное оборудование этого типа может применяться для производства качественных и ответственных изделий. Однако, следует учитывать, что показатель производительности все же меньше моделей промышленного варианта исполнения.

Предложение компании GCC Jaguar

В последнее время большой популярностью пользуется оборудование, выпускаемое под брендом GCC Jaguar. Известная компания занимается выпуском самых различных станков:

  1. Для работы с древесиной и металлом различного типа.
  2. Универсальные варианты исполнения, предназначенные для фрезерования и выполнения других операций, а также гравирования.
  3. Станки электроэрозионного типа.
  4. Оборудование фрезерно-токарной группы.

Компания характеризуется тем, что изготавливает программный продукт наиболее высокого качества, который может реализовать потенциал станков.

Продукция GCC Jaguar характеризуется следующими качествами:

  1. Высокая надежность.
  2. Качество сборки на самом высоком уровне.
  3. Применение самых передовых технологий.
  4. Высокая точность обработки.
  5. Есть возможность синхронизации станков с компьютерами.

В заключение отметим, что с появлением программ трехмерного моделирования станки с ЧПУ получили самое широкое распространение. Это связано с тем, что блок числового программного управления может перемещать рабочие узлы с учетом трехмерного пространства.

obrabotkametalla.info

Как выбрать станок ЧПУ

Чтобы ответить на этот вопрос, нужно, как минимум, обладать многолетним стажем и опытом работ с подобной техникой. Дело в том, что разнообразие на современном рынке станков такого типа может поставить вас просто в тупик. Даже специалисты иногда затрудняются ответить, какой станок лучше, если хотя бы ненадолго перестают следить за появлением новинок, поскольку ассортимент продукции расширяется беспрерывно.

Что именно нужно учитывать при выборе станка ЧПУ?

Главным критерием в этом вопросе является то, для чего планируется его использование, а именно, от профиля работ, материалов, ресурса и т д. Большинство необходимых характеристик самым прямым образом зависят от их оснащения, то есть – свойств, расходных материалов, особенностей конструкции каждой конкретной модели.

Какие бывают станки ЧПУ?

Прежде всего, они делятся по областям применений, а также материалам, которые способны обрабатывать:

Металлообрабатывающие станки

Если сравнивать со всеми остальными типами, они отличаются, в первую очередь, гораздо большей мощностью и прочностью. Кроме металла, они также способны работать и со многими другими типами материалов. Чтобы фрезу не заклинивало, а также для увеличения срока службы, данные станки практически всегда оснащаются специальными механизмами подачи жидкости для охлаждения фрезы. Это может быть вода или масло, которые подаются непосредственно в зону рабочего контакта. Кроме того они оборудуются мощными насосами для быстрой и эффективной уборки стружки.

Деревообрабатывающие станки

Кроме деревянных материалов, они также способны эффективно работать с пластиком и различными типами композитов. По сравнению с предыдущим типом, они мало чем отличаются конструктивно, однако, станки с ЧПУ по дереву имеют несколько меньшие требования по рабочим характеристикам и мощности. Это объясняется спецификой материала, обработка которого требует гораздо меньше усилий, чем металл. Что касается охлаждения, то здесь оно чаще всего воздушное, либо его нет совсем. И в том и другом случае можно свободно работать, не переживая об износе оборудования. На станках такого типа обычно стружка устраняется человеком, который на нем работает, причем вручную. Все это приводит к тому, что станки по дереву стоят гораздо дешевле, нежели по металлу.

Станки ЧПУ для изготовления корпусной мебели

Главной отличительной особенностью таких станков от всех остальных являются внушительные размеры. Это обусловлено необходимостью обрабатывать совершенно разные по площади заготовки, в том числе и очень больших размеров. Именно из-за этого, а также сложности конструкции рамы, направляющих и других нюансов, такое мебельное оборудование стоит на порядок дороже. Что касается всех остальных технических характеристик, то они мало чем отличаются, по сравнению с вышеперечисленными видами.

Станки ЧПУ по обработке стекла

От аналогичного оборудования по металлу они отличаются, в основном, специальными фрезами, рабочая поверхность которых выполнена из твердых сплавов и алмазным покрытием. Фрезы таких станков встречаются цельноспеченные (для изготовления используется алмазная крошка, обработанная при высоких температурах и давлении), а также со специальным покрытием. В первом случае станок будет стоить гораздо дороже, поскольку он намного прочнее и долговечнее.

В стекольном оборудовании также в обязательном порядке используется охлаждающая рабочая жидкость в зону контакта материала и фрезы. Это необходимое условие, поскольку из-за специфики стекла, фреза должна сразу охлаждаться, а также фрагменты стекла немедленно устраняться. В противном случае они могут повторно попадать в зону контакта, попросту мешая оператору. Кроме этого, они также могут попадать в воздух, которым он дышит во время работы. Кроме самого стекла, такие станки ЧПУ также способны спокойно обрабатывать и другие материалы повышенной твердости: оргстекло самых разных составов, поликарбонат и даже заготовки, выполненные из металла.

При грамотном управлении и большом опыте такие станки являются отличным инструментом, с помощью которых можно выполнять огромное количество самых разных задач, тратя на это совсем немного времени и сил. Они позволяют создавать широчайший ассортимент изделий: от разделочных досок на кухню до комплектующих к реактивным авиационным двигателям. Теперь такое оборудование может позволить себе не только крупный машиностроительный завод, но также и простой специалист, работающий в обычной мастерской, и это просто не может не радовать.

www.equipnet.ru

Станок ЧПУ с поворотной осью

Так случилось , что под конец 2016 года мне притянули самодельный станок ЧПУ на наладку. Радости моей не было границ поскольку станок имел поворотную ось с которой уже давно хотелось поработать.

1. Первая работа.

2. На первый взгляд станочек очень симпатичный , но в ходе работы выплыло много косяков .

3. Нету оси Y поэтому станок не 4-ох осевой , а именно с поворотной осью . Стоимость добавления оси небольшая но возможности использования безграничны .

4. Ага 4,3 кВт шпиндель , ну очень большой запас .

5. Шаговик оси Z , на других осях аналогичные моторы .

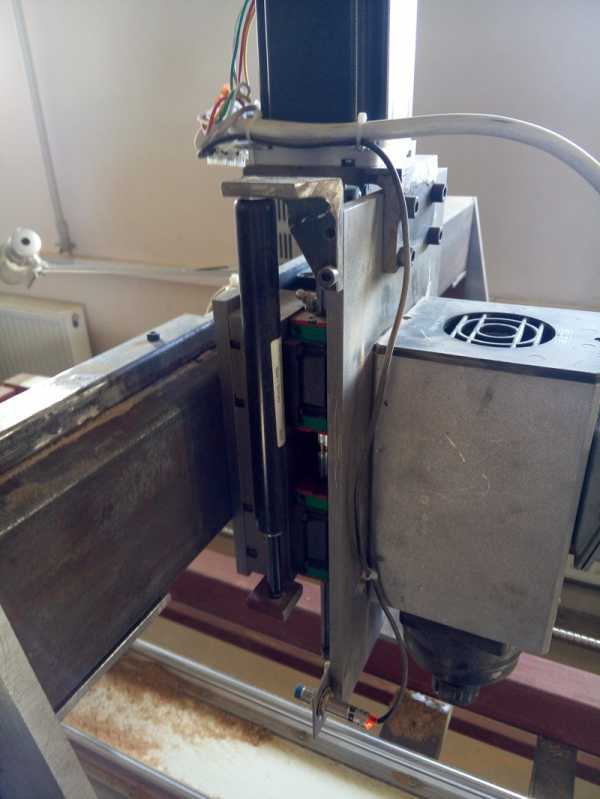

6. Ось Z c газовой пружиной для компенсации веса шпинделя.

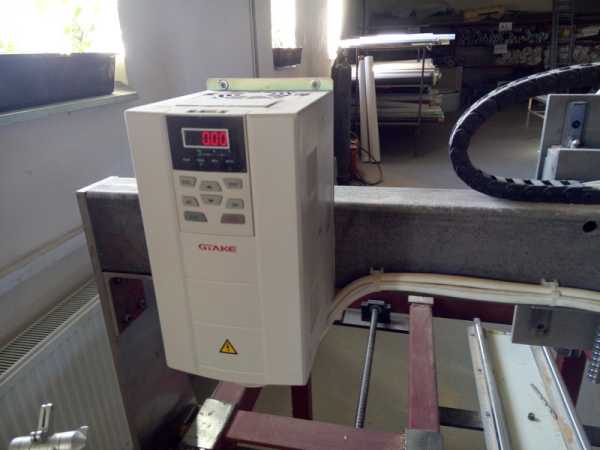

7. Частотный регулятор на портале , думаю такого решения ещё никто не видел )

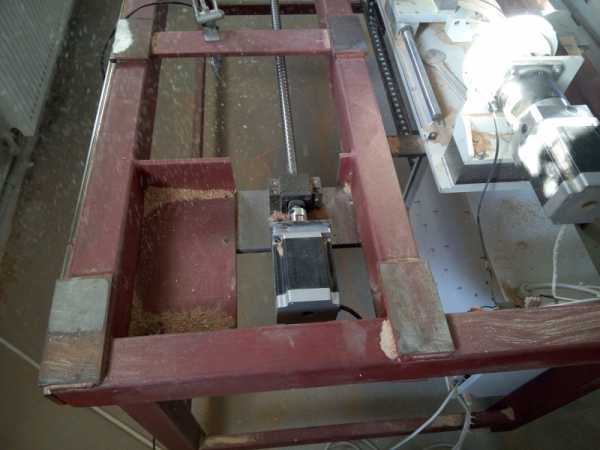

8. Ось Х с тем же мотором , что и на Z и на поворотной оси . ШВП с шагом 10 мм.

9. Ну и сама поворотная ось .

10.

11. Ничего особенного , просто мотор, редуктор и задняя бабка , покупать смысла нету , собрать самому не проблема.

12.

13. Силовая часть , да , я тоже не люблю таких соплей )

14. Как и положено первой работой была колонна с девушками , ребята со всего цеха бегали смотреть на эту срамоту )

15.

16.

17. Дальше нашёл интересную утилиту для создание витых колонн и понеслась..

18.

19.

20.

21. Немного подсмотрев у забугорных мастеров напилил пустотелых витых колонн.

22.

fishki.net

Станки с чпу — что это?

На современных промышленных предприятиях процесс производства большей частью автоматизирован. Операции по обработке деталей производятся на станках с числовым программным управлением (ЧПУ).

Действия оператора станка с ЧПУ сводятся к минимуму, его задача установить обрабатываемую деталь, при необходимости ввести параметры и нажать кнопку пуска. Дальнейшую обработку станок производит сам по заранее заданной программе. Однако наладка станков с ЧПУ с системой fanuc требует специальных знаний и высокой квалификации.

Как устроен станок с ЧПУ

Программируемый станок — это довольно сложное устройство, которое включает в себя:

  • пульт оператора, с его помощью загружается программа для управления, задаются режимы обработки, так же пульт позволяет некоторые операции делать вручную;
  • дисплей, для отображения информации обо всех процессах, у современных моделей операторская панель может быть дистанционной;
  • контролер, это мини-компьютер его задачей является управление всей автоматикой станка;
  • ПЗУ, это устройство, позволяющее запоминать и хранить программы и постоянные величины на длительное время, а также считывать необходимую информацию;
  • ОЗУ, память станка, осуществляющая временное хранение информации, необходимой для работы в данный момент.

Первые станки, появившиеся более ста лет назад, были громоздкими и не пригодными для промышленного производства, потом они усовершенствовались и в середине прошлого века их стали активно использовать.

Современные станки с ЧПУ оборудуются микропроцессорами и позволяют решать большее количества задач. Программное обеспечение можно загружать с внешних носителей, а можно все станки предприятия объединить и осуществлять управление через компьютерную сеть предприятия.

Оператор станка с ЧПУ

Для работы на программируемых станках, для их наладки рабочему необходимо иметь достаточно высокую квалификацию. Как правило, настоящий профессионал должен обладать полным представлением о технологическом процессе выпуска детали, иметь знания обо всех применяемых инструментах, а также владеть навыками работы с ними.

Современные станки с ЧПУ оборудованы компьютерами, поэтому оператор такого станка должен не только уметь им пользоваться, но и обладать знаниями по программному обеспечению.

Профессия «оператор станка с ЧПУ» обязывает к постоянному самосовершенствованию, необходимо отслеживать новые технологии, знакомится с ними для улучшения производства.

Смотрите также:

Зачем нужны частотные преобразователи? http://euroelectrica.ru/zachem-nuzhnyi-chastotnyie-preobrazovateli/.

Интересное по теме: Какое оборудование применяется для утилизации отходов

Советы в статье "Как установить автоматические гаражные ворота?" здесь.

Описание работы станка с ЧПУ смотрим в видео:


euroelectrica.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
