Содержание

основные приемы и правила точения

Умение работать на токарном станке открывает перед домашним мастером новые горизонты.

С помощью этого полезного устройства можно создавать различные изделия, имеющие форму фигур вращения. Это может быть уникальный набор для игры в шахматы или оригинальная ножка авторского обеденного стола, шкатулка или чаша из дерева.

Ассортимент изделий широк. Все зависит от квалификации токаря и его умения работать с деревом.

Мастерская резьба по дереву на токарном станке потребует собранности, пространственного воображения и умения чувствовать материал, приходящего с опытом.

Не забудь поделиться с друзьями!

Содержание статьи

Изучение станка

Прежде чем браться за создание деревянного шедевра, стоит изучить устройство станка. Он состоит из четырех основных частей.

Во-первых, это станина, остов, на котором смонтированы все узлы и агрегаты.

Следующая важная часть токарного станка – передняя бабка. На нее через систему шкивов или шестеренчатую передачу передается вращение от электродвигателя. На ее выходе установлен шпиндель с вращающимся центром или планшайбой для фиксации заготовки. В промышленном станке, сделанном под правую руку, она находится слева.

Задняя бабка – это пассивная деталь, представляющая собой свободновращающийся заостренный вал. Ее предназначение – фиксация длинной заготовки. Бабка может перемещаться для работы с деталями разной длины и надежно фиксироваться в любом положении.

Подручник или держатель резцов чаще всего представляет собой металлический столик, на который опирается стамеска или резец по дереву. Его конструкция позволяет свободно перемещаться для удобства работы.

До того как включать токарный станок, стоит разобраться в органах управления, понять принцип работы и задачу каждой детали, это позволит избежать ошибок, а возможно, и несчастного случая.

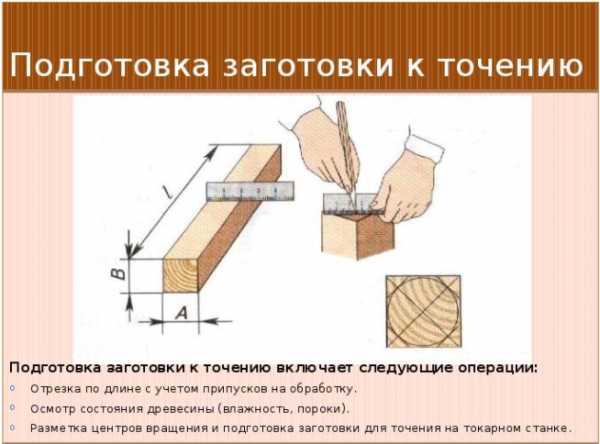

Выбор и подготовка заготовки

Основа будущего изделия – брусок квадратного сечения. Брусок должен быть без сучков, без трещин и прочих механических повреждений. С помощью линейки и карандаша намечают центры. Найти центр несложно, достаточно начертить по две диагонали на каждом торце бруска.

Прежде чем крепить болванку в токарный станок, ей надо придать форму, близкую к цилиндрической. Не стоит пытаться обточить цельный брусок, можно сломать инструмент или травмироваться в случае вылета крупных щепок. Но и создавать идеальный цилиндр необязательно, достаточно срезать углы, превратив брусок в восьмигранник. Это можно сделать топориком или рубанком.

Иногда в качестве основы используют не брусок, а заготовку, имеющую сечение, близкое к кругу, например обрезок полена. В данном случае используется несколько другая технология. Придавать полену круглую форму не придется, но возникают трудности в поиске центров. Тут не обойтись без специального инструмента плотника – центроискателя.

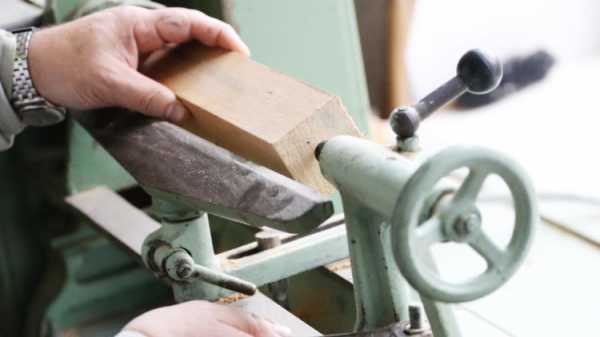

Крепление заготовки

По разметке на торцах болванки с помощью разметочного керна делают насечки. Они гарантируют надежную фиксацию заготовки и упрощают ее установку.

Существует два основных способа работы на токарном станке по дереву:

  • обработка заготовки, закрепленной между двумя центрами;
  • вытачивание изделия, зажатого в передней бабке.

Независимо от выбранного варианта, перед включением станка необходимо убедиться в надежности фиксации. Если задействуется задняя бабка, она должна плотно прижимать заготовку, при этом быть надежно зафиксированной на станине.

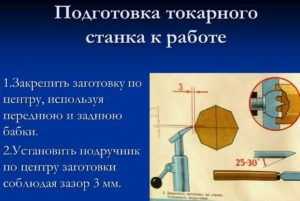

После закрепления выставляют подручник. Его кромка должна быть параллельна заготовке и отступать он нее примерно на 5 мм. В процессе работы по мере снятия материала его надо будет пододвигать.

Подготовка к работе завершается пробным вращением. Для этого рукой проворачивают болванку, чтобы убедиться в отсутствии чрезмерного боя.

Процесс работы при креплении между двумя центрами

Одним из наиболее популярных способов работы на токарном станке является вытачивание детали, закрепленной между передней и задней бабкой. Подобным методом можно изготавливать различные изделия, в том числе достаточно большого размера. Помимо универсальности, этот способ отличается безопасностью, его рекомендуют для обучения работе на токарном станке по дереву начинающих токарей.

Обтачивание до цилиндрической формы

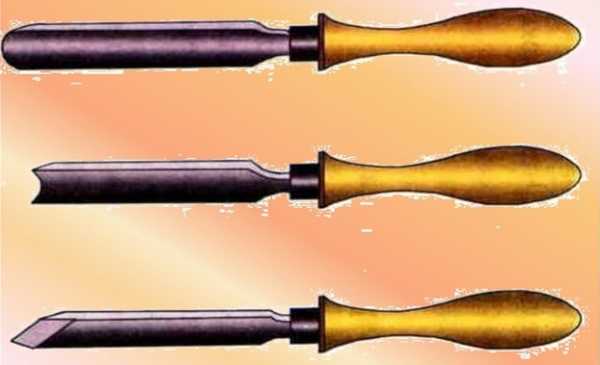

Используя полукруглый резец с ровной режущей кромкой, выполняют выравнивание детали. Начиная с одного конца заготовки, без сильного нажима, медленно и аккуратно снимают избыточный материал. Не надо гнаться за скоростью, эта работа не терпит суеты. В результате с поверхности должны исчезнуть все плоскости, а заготовка должна обрести форму правильного цилиндра требуемого диаметра.

Выравнивание плоским резцом

После того как болванке придана форма правильного цилиндра, токарный станок отключают. Поскольку в процессе работы было снято некоторое количество материала, заготовка стала тоньше, следовательно, нужно пододвинуть подручник ближе.

Дальнейшее выравнивание выполняют с помощью косого плоского резца. Это простой и эффективный прием. Полотно резца упирается на подручник, его поддерживают одной рукой, второй держат за ручку, немного приподымая инструмент для противодействия вращению заготовки.

Обратите внимание! По всей длине будущего изделия необходимо поддерживать одинаковую глубину резки, тогда поверхность получится гладкой, словно обработанная рубанком.

Время от времени станок отключают, с помощью штангенциркуля контролируют диаметр детали.

Использование отрезного резца

Данный тип резцов применяют в случае необходимости отрезать заготовку из дерева определенной длины. Он оставляет идеально ровный срез, практически не требующий последующей шлифовки.

Чтобы срез получился точным, рекомендуется предварительно поставить пометку на детали. Для этого подойдет обычный карандаш. Удерживая резец перпендикулярно заготовке, с легким нажимом его вдавливают в древесину. Срез делают не на полную глубину, оставляют тонкую шейку, которую впоследствии срезают ножом или пилой.

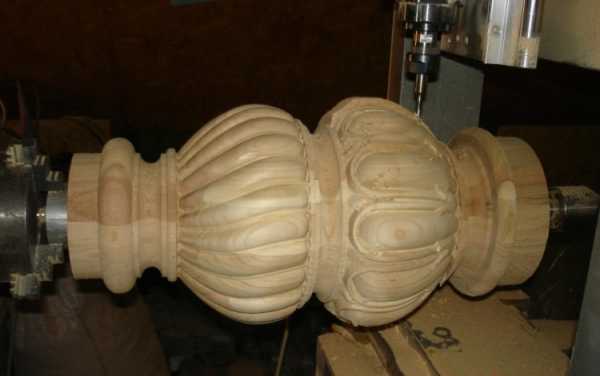

Выполнение декоративных элементов

Основные декоративные элементы, которые изготавливают на токарном станке, – это валик и желобок. Чаще всего между ними оставляют цилиндрический поясок. Комбинируя эти три несложные детали, можно вытачивать самые разные изделия из дерева: от карнизов до элементов мебели.

Работать будет проще, если выполнить предварительную разметку. Для этого достаточно линейки и простого карандаша. Пометки делают при выключенном станке, а когда заготовка начнет вращаться, их наводят с помощью того же карандаша. Достаточно поднести грифель к вращающейся поверхности, линия получится отчетливой и контрастной.

Обратите внимание! Валики делают с помощью плоского резца с косой режущей кромкой.

Работу начинают с того, что резцом проделывают канавку чуть в стороне от намеченной линии. Глубина канавки примерно 3 мм. Наклоняя режущую часть в одну сторону и в другую, расширяют канавку.

Остается придать валику правильную форму, для этого резец устанавливают точно посредине канавки и медленно проворачивают ручку, позволяя режущей кромке снимать лишнюю древесину. Точно так же делают другую сторону валика.

Создавать желобки удобно с помощью полукруглого резца. Медленно передвигая его по заготовке между пометками, снимают лишнюю древесину, постепенно увеличивая глубину выемки. Придать законченность желобку можно с помощью косого резца. Им формируют переход от желобка к валику или цилиндрическому пояску.

Вытачивание при зажиме с одного конца

Особого подхода требует обработка дерева на токарном станке при зажиме с одного конца. Так изготавливают всевозможные шкатулки, декоративные чаши и бокалы, деревянные тарелки. Для этих целей крепление между центрами не подойдет, необходим один патрон, который удержит деталь во время ее обработки.

Фиксацию заготовки осуществляют с помощью различных держателей. Чаще всего используется:

  • держатель с шурупом;
  • чашечный держатель;
  • фиксатор со шпонкой;
  • трехкулачковый патрон.

Кроме вышеперечисленных фиксаторов широко используется комбинированный держатель. В его конструкции собраны все известные методы фиксации заготовки, что делает его универсальным инструментом.

Вытачивание полостей

Прежде чем создавать углубление в детали, выполняют ее черновую обработку. Это удобнее сделать при обычном межцентровом креплении. В ходе черновой обработки формируют наружную поверхность изделия, намечают параметры углубления.

Заднюю бабку станка снимают, она не понадобится. Отрезают заготовку необходимой длины и устанавливают ее в фиксатор передней бабки. Проверяют надежность крепления. Подручник поворачивают перпендикулярно заготовке, включают станок. С помощью полукруглого резца начинают точение полости.

Важно! Работать надо лишь с той частью заготовки, которая движется сверху вниз, в противном случае можно выронить инструмент или даже получить травму.

Удобнее работать, если предварительно просверлить в центре заготовки отверстие нужной глубины.

Шлифовка изделия

Как правило, изделие, изготовленное на токарном станке, не требует дополнительной шлифовки, но при необходимости легко довести поверхность до требуемого состояния.

Чтобы выполнить шлифовку, подручник снимают. Используется полоска мелкозернистой наждачной бумаги. Станок включают на небольших оборотах, двигая полоску бумаги по изделию, добиваются необходимой гладкости.

Важно не переусердствовать, даже самым мелким абразивом легко испортить изделие.

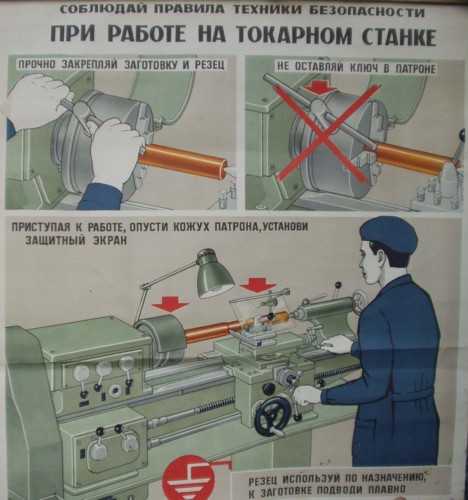

Техника безопасности

Работа будет приносить удовольствие и не станет причиной травмы только в том случае, если токарь знает и выполняет правила техники безопасности.

Работы выполняют только в защитной спецодежде. Длинные волосы должны быть убраны, на одежде не должно быть висящих украшений.

Станок должен быть надежно заземлен. Токарное оборудование должно проходить регулярные проверки.

Прежде чем включить станок, необходимо проверить надежность крепления заготовки. Ни в коем случае нельзя передавать предметы через работающий станок.

Помимо писаных правил есть еще одно, неписаное – не бойся станка, он всего лишь инструмент. Если придерживаться этого правила и усиленно трудиться, можно запросто стать настоящим токарем-профессионалом. Немного усилий, вера в результат и любая деталь, вышедшая из-под резца, станет настоящим творением мастера.

drevogid.com

Изделия по дереву на токарном станке


Изделия на токарном станке по дереву

История обработки древесины на токарном станке насчитывает более 2 тысячелетий. Прогресс не стоит на месте, усовершенствуются инструменты и сам станок. Вместо 2 человек, как в самом начале токарного дела, обслуживается он одним мастером, а вращение детали задаётся при помощи электричества. По-прежнему, древесина располагает к творческому процессу, что позволяет мастерам своими руками создавать оригинальные элементы декора для интерьера, сувениры, деревянную посуду, резную мебель и многое другое.

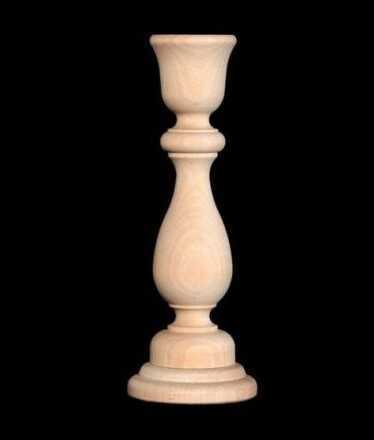

Точение подсвечника на токарном станке по дереву

Для изготовления своими руками банок из дерева под сыпучие продукты, цилиндрических шкатулок под украшения, матрёшек и прочих сувениров используется древесина с различными характеристиками плотности, хрупкости и показателями влажности. Прежде чем начать точение, необходимо рассчитать нагрузку, которую сможет выдержать взятый для работы вид древесины. Во многом от этого будет зависеть успех в производстве, особенно, если предполагается резкое сужение детали из дерева, например, для резной тонкой ножки. Небольшой просчёт с давлением резца на обрабатываемую деталь, и можно начинать всё сначала.

На токарном настольном станке с ручным типом обработки многое зависит от умения мастера – верности его руки и точности глазомера. Точение может вестись как вдоль, так и поперёк древесных волокон. При изготовлении деревянной посуды чертежи не обязательны. Красота глубоких мисок часто зависит от выбора древесины. Хвойные деревья имеют более ровные наросты годовых колец, что позволяет при равномерном точении по дереву, при совмещении центра ствола с осью вращения, создавать изделия с повторяющимся в периоде рисунком. Лиственные породы зависят от засушливости или влажности года, поэтому годовые кольца могут очень разниться между собой. Правда, для хранения овощей и фруктов в свежем виде, деревянные ёмкости из них менее эффективны, чем из хвойных ввиду меньшего содержания смол.

Чтобы ёмкость с крышкой закрывалась герметично, не следует пренебрегать чертежами. Чтобы сделать своими руками целый набор одинаковых емкостей, проще всего на основании чертежа и неоднократной сверки размеров создать трафарет. Работать с шаблоном можно лишь при наличии на токарном станке устройства для крепления резцов и копира. На таком станке своими руками можно не просто создавать единичные изделия, но и поставить на поток выпуск наборов предметов деревянной домашней утвари.

Точение таких изделий как балясины для украшения крыльца и лестницы, постройки беседки, лучше чтобы на токарном станке был копир  — это более надёжно, чем надежда на собственный глазомер. Каким бы умелым ни был мастер и насколько хорошо не владел резцом, более надёжно, чем по копиру, воспроизвести предыдущее изделие не удастся. Для мастеров отлично владеющих резцом нет никаких преград для создания на токарном станке своими руками многослойной резьбы, которая станет достойным украшением мебели – спинок стульев, изголовий кроватей.

Отдельным видом искусства можно считать точение картин и ликов святых – это способны сделать мастера высокого класса, способные мыслить объёмами и создавать многослойные копиры. Менее сложно в плане перенесения задуманного рисунка на деревянную заготовку при помощи станков оснащённых ЧПУ. Для выпуска единичного изделия времени понадобится много. Точение резной картины на станке с ЧПУ отличается от ручной резьбы по дереву отсутствием физических усилий со стороны мастера. В отличие от человека, у станка «рука» не дрогнет – все элементы будут произведены в соответствие с заложенной программой.

Для детских площадок даже в городах всё чаще устанавливают не металлические игровые площадки, а деревянные. Дерево даёт больший полёт фантазии мастерам. Изготавливая качели для своих детей и внуков, многие вспомнят лошадок на гнутых полозьях. На домашнем токарном станке можно произвести точение отдельных элементов такой игрушки-качалки, после чего при помощи столярного клея собрать игрушку воедино.

Своими руками из дерева можно сделать на обычном токарном станке с дополнительным креплением – планшайбой, резную шкатулку. Выбрав подходящий узор или орнамент, его необходимо перенести на плоские заготовки крышки и стенок при помощи карандаша и копировальной бумаги. Резка орнамента проводится ручным инструментом. Нанесение декоративной резьбы на округлые или цилиндрические шкатулки также производится ручным инструментом, только крепиться заготовка может в шпинделе без зажима задней бабкой, которая будет создавать помехи при нанесении вертикальных элементов рисунка на горизонтально закреплённую на станке деталь.

Особенность изготовления сувениров на токарном станке состоит в том, что сначала выполняются все действия по созданию внешнего и внутреннего силуэтов изделия, наносится украшающая резьба, только после этого происходит отделение готового предмета от общего объёма заготовки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Изделия на токарном станке по дереву: шахматы, ваза, фото и видео

Если под рукой есть профессиональный инструмент, можно осваивать его возможности бесконечно. Так, например, обычная строительная токарка нередко используется в качестве основы для изготовления сувениров и различных декоративных изделий. Красиво сделанный деревянный подсвечник на токарном станке выглядит великолепно в классическом интерьере дома. Большая ваза, изготовленная из дерева способна поражать воображение. Иногда в руках опытного мастера обычная на первый взгляд чурка превращается в настоящий художественный шедевр. Как у них это получается? Что можно еще выточить самостоятельно?

Токарный станок по дереву позволяет делать не только строительные заготовки, но и различные декоративные изделия, которые призваны радовать глаз и демонстрировать возможности оборудования. Любые поделки из древесины очень практичны, им всегда найдется место в доме, поэтому можно смело поэкспериментировать и попробовать что-то сделать своими руками. Проще всего происходит точение вазы из дерева, легко может получиться кувшин, солонка и шкатулка для хранения всякой мелочи. Можно предложить сделать шахматы.

Ваза

Как можно сделать вазу на токарном станке? Для ее изготовления может понадобиться определенный инструмент. Кроме токарного станка необходимо взять резцы, рубанок, ножовка, линейка, циркуль, топор и пила, шлифовальные шкурки и стамеска.

Процесс точения вазочки предельно прост. Правда, необходимо отметить, что вазы бывают сложные по конфигурации и простые. Рассмотрим, как можно выточить несложный вариант.

  • Сначала пилою вырезается чурбачок, длиною в 10-20 см.
  • Его надо обязательно подработать рубанком, как с торцов, так и вдоль длины.
  • Устанавливается заготовка в патрон станка.
  • Станок включается и проверяется на предмет биения детали.
  • Если оно присутствует, необходимо провести выравнивание.
  • Производится снятие верхнего слоя древесины на глубину 1 см.
  • Снимается фаска под углом 45° с внешнего торца.
  • В заднюю бабку вставляется сверло.
  • Высверливается отверстие глубиною меньше длины заготовки на 3-5 см. То есть, определяется дно вазы.
  • Теперь с помощью резка, который называется косячок, вырезается полость изделия.

Так как вазочка может иметь разную форму: прямую, овальную и так далее, то соответственно и расточка верхней поверхности выдерживается точной формы. После чего производится шлифовка изделия снаружи и изнутри. Для чего используется наждачная бумага. Деревянное изделие снимается со станка, днище дорабатывается вручную с использованием рубанка и наждачки. После чего сувенир покрывается лаком.

Шахматы

Шахматы – фигурки маленькие, поэтому их изготовление требует определенного опыта и твердости руки токаря, а также его глазомера. Для изготовления фигуры вам потребуется небольшой чурбачок сечением 50х50 или 60х60 мм. Его с одной стороны формируют под более мелкое сечение, к примеру, 40х40 или 30х30 мм, как это показано на видео.

Этим меньшим концом заготовка вставляется и зажимается в патрон. Теперь необходимо резцом подрезать свободный торец болванки и прижать ее центром задней бабки. Снимается резцом слой древесины, чтобы заготовка стала круглого сечения. После чего можно приступать к изготовлению самой шахматной фигуры. Можно использовать традиционные формы, можно пофантазировать.

Внимание! Не рекомендуется в патрон вставлять четырехугольную чурку. При точении это вызовет серьезные нагрузки на режущий инструмент. Поэтому стоит заготовку подработать топором или рубанком, как показано на фото ниже.

Как только фигура будет полностью готова, ее надо отшлифовать, а в конце отрезать от прижимаемой части заготовки. Остается только вручную ее обработать лаком или покрасить в черный или белый цвет. Кстати, подсвечник из дерева изготавливается на токарном станке точно также. Его длина больше, а значит, необходима будет более длинная заготовка.

Делаем шкатулку

Шкатулка – не самый сложный элемент, который можно обточить на токарном станке. Но если это будет изделие с крышкой, то чертежи здесь потребуются обязательно. Ведь крышка должна войти в шкатулку и сесть на паз, то есть, крышка должна стать вровень с краем самого изделия.

Для изготовления шкатулки потребуется цилиндрическая заготовка, которая устанавливается в токарный станок. Главное, чтобы заготовка не доставала до станины.

  • Сначала снимается слой древесины полукруглым резцом, чтобы придать заготовке округлые формы.
  • Затем косячком нужно подработать поверхность, то есть, сделать ее гладкой.
  • После чего необходимо сформировать внутреннюю полость деревянного изделия. Для этого применяется узкий прямой резец. Одним проходом эту операцию не закончить, поэтому придется проводить ее ступенчато.
  • Используя треугольный резец, можно расширить внутреннюю полость до толщины стенок.
  • Дно шкатулки выравнивается прямым, но широким резцом. Им же делается паз для крышки.
  • Проводится шлифовка внутренних и наружных плоскостей.
  • Наносится лак сверху, воск изнутри.

Крышка изготавливается из того же материала, что и сама шкатулка. Просто для этого необходима тонкая заготовка, которая закрепляется в патроне деревообрабатывающего токарного станка. Сначала обработка проводится широким прямым резцом, то есть формируется внутренняя часть, она может быть плоской или вогнутой внутрь. Обязательно производится шлифовка.

Затем формируется внешняя часть, для чего заготовку придется перевернуть. То есть, отрезается полуготовая часть крышки и уже почти готовой внутренней стороной устанавливается в патрон. Затем тем же резцом производится формирование внешней стороны крышки. Она также может быть плоской или выпуклой. В конце проводится шлифовка. После чего готовое изделие покрывается лаком.

В принципе, очередность изготовления сторон можно поменять, если на крышке будет ручка-держатель. Для этого придется взять заготовку потолще, чтобы точить ручку. Она может быть круглой, овальной или фигурной. Можно ручку изготовить, как отдельно выточенный элемент, и прикрепить ее на крышку шкатулки клеевым составом.

Диаметр крышки должен соответствовать диаметру внутреннего паза шкатулки. То есть, крышка должна свободно войти в паз.

Вот такие изделия можно делать своими руками на токарном станке по дереву. Самое сложное из вышеописанных декоративных предметов – это шкатулка. Здесь необходимо точно придерживаться размеров, особенно это касается толщины стенки. Сделали чуть тоньше, и появится большая вероятность, что она со временем лопнет. К тому же придется точно придерживаться диаметров крышки и паза на самой шкатулке. Если один из размеров не совпадет, то или крышка упадет внутрь шкатулки, или она окажется на крае изделия.

Поэтому при вытачивании на токарном станке самодельных поделок из дерева требуется внимание и аккуратность (работа ведь не грубая). Конечно, надо обязательно в процесс работы снимать размеры штангенциркулем.

derevo-s.ru

Поделки на токарном станке по дереву: фото, видео и чертежи

Деревянные поделки и посуда очень красивы и многие до сих пор используют ее в быту. С давних времён умельцы вытачивали такую посуду. Чтобы показать всю красоту дерева, его обрабатывали не вдоль волокна, а в поперёк. При этом выразительно выделялся древесный рисунок.

В статье будут рассмотрены несколько мастер-классов по изготовлению поделок на токарном станке.

Ваза из дерева на токарном станке

Инструменты:

  • Токарный станок, можно и самодельный.
  • Различные резцы, их можно изготовить самостоятельно. Фото и видео технологии изготовления таких легко можно отыскать в интернете.
  • Рубанок.
  • Ножовка.
  • Циркули, линейки.
  • Топор, пила.
  • Дрель, сверла.
  • Шлифовальные шкурки, напильники, стамеска.
  • Масло, не токсичный лак, кисти.

Технологический процесс изготовления:

  1. Отпилите чурбачок по длине около 20 см. Расколите его на две половины.
  2. По дереву на месте раскола пройтись рубанком.
  3. Затем следует вымерять центр круга и начертить окружность.
  4. На следующем этапе отпилите на заготовке углы и торцы (угол 45°).
  5. Просверлите отверстие, в точке, отмеченной центром окружности, глубиной 10 мм, диаметр — 5 мм.
  6. Закрепить заготовку в станке.
  7. С помощью резца-косячка выточить в заготовке полость. Не задевая стержень технологический.
  8. С внешней стороны поделки провести обработку, придать чашеобразную форму.
  9. Окончательно зачистить полость изделия.
  10. Провести шлифовку по дереву внешнюю и внутреннюю.
  11. Изделие снимается, на станке работ уже не будет. Обрабатывается днище вазы.
  12. Стержень срезается, и место среза зашлифовывается.
  13. Снаружи покрыть вазу лаком по дереву, внутренняя часть протирается маслом подсолнечника.

Сейчас мастера публикуют много фото и видео материалов о резьбе по дереву, поэтому выбрать вид и форму изделия не составит труда.

https://www.youtube.com/watch?v=knemzdYI9mc

Шкатулка-солонка из дерева

Материалы и инструменты:

  • Дерево акации.
  • Резцы — самодельные из обычных напильников.
  • Ножовка.
  • Наждачная бумага.
  • Воск, лак.

Этапы изготовления солонки на токарном станке:

  1. Возьмите деревянную заготовку цилиндрической формы закрепите на станке (токарном). Почему отдано предпочтение дереву акации. Потому что его древесина имеет декоративный светло-зеленый оттенок, а после шлифовки отдаёт перламутром. Посмотрите фото других видов древесины, может вам нравятся более тёмные оттенки.
  2. Сначала округлить чурбачок, сняв грани полукруглым резцом.
  3. Затем с помощью резца-косяка сделать более гладкое закругление, и нанести углубления для декоративных бандажей солонки.
  4. Срезать с двух сторон от углублений, чтобы получились выпуклости, и закруглить грани.
  5. На следующем этапе вырезать внутреннюю часть шкатулки. При помощи прямого узкого резца делать углубление без резких движений, ступеньками уходя вглубь. Подойдите к этому процессу старательно, хорошо, если посмотрите видео такой работы.
  6. Треугольным резцом, движением центр — край, плавно расширить полость до самого дна.
  7. С помощью широкого прямого резца выровнять дно, сделать паз для крышечки.
  8. Наждачной бумагой зашлифовать дно и стенки поделки.
  9. Ножовкой срезать изделие со станка. Можно это сделать когда включен станок, движением ножовки от себя к детали. Не доведя до конца, остановите станок и срежьте заготовку.
  10. Для отделки сверху покрыть шкатулку- солонку лаком, внутри — воском.

Изготовление крышки для шкатулки солонки

Материалы и инструменты:

  • Дерево акации.
  • Резцы — самодельные из обычных напильников.
  • Ножовка.
  • Наждачная бумага.
  • Воск, лак.

Этапы работы:

  1. Здесь представлена технология изготовления куполообразной крышки, но на фото и видео различных мастеров вы можете научиться точить другие виды крышек. Итак, крышечку следует подогнать по размер солонки.
  2. Внутренность крышки формируется при помощи полукруглого резца.
  3. Потом сформировать наружную часть крышки и ручку.
  4. Зачистить крышечку наждач и вскрыть лаком.

Поделки по дереву не очень сложные, но требуют практики и точности движений, смотрите фото и видео мастер-классов других мастеров и сможете открыть для себя новые техники и стили.

https://www.youtube.com/watch?v=bS5BjRHCBis

minigift.ru

Токарные работы по дереву: ремесло или искусство

В этой статье мы познакомим вас с основными правилами изготовления изделий, которые можно своими руками выточить на токарном станке. Токарные работы по дереву - это художественная обработка древесины, начиная от подсвечников и заканчивая балясинами для лестничных пролетов. Процесс вытачивания достаточно сложный и состоит из нескольких составляющих: выбора заготовки и инструмента, определения скорости вращения заготовки, непосредственно вытачивания и последующей отделки. Иногда готовое изделие требует обработки лаком, промежуточной полировки и просушки. Но сначала выбираем заготовку. Правила несложные, первым делом необходимо определить размеры изделия в готовом виде.

Предположим, нам нужно выточить подсвечник. Есть чертеж, где указаны все размеры, длина - 45 мм, диаметр - 48 мм у основания, и 35 мм - диаметр верхушки, куда будет вставляться свеча. Заготовка подбирается с расчетом – длина плюс 8 см, если ваш токарный станок по дереву оснащен кулачковым патроном, и длина плюс 4 см, если шпиндель станка с планшайбой. Толщина заготовки должна быть с запасом в 20 мм, то есть при заданном диаметре 48 мм, заготовка понадобится диаметром 68-70 мм.

Большое значение имеет сорт древесины, из которой вы будете вытачивать подсвечник. Дело в том, что токарная обработка древесины возможна только при использовании твердых сортов. Хвойные породы категорически не подходят, о них можно сразу забыть. Хорошо поддаются токарной обработке: бук, ясень, груша, яблоня, вишня, дуб, граб, орех и другие примерно той же твердости. Помимо твердости, имеет значение текстура материала. Токарные работы по дереву дают хорошие результаты, если древесина красива. Однотонные сорта в готовом изделии не будут смотреться. Например, бук, граб и груша обладают текстурой со слабовыраженным рисунком, а ясень, яблоня и орех, наоборот, отличаются очень интересным, ярким рисунком, особенно на поперечном и диагональном срезе.

Но особенно красива текстура взрослого дерева белой акации, рисунок в разводах напоминает знаменитый камень малахит, к тому же древесина акации тоже зеленого цвета. Хорошей текстурной привлекательностью обладают некоторые арфриканские сорта. Например, паддук настоящего красно-кирпичного цвета, сорт Кевазинго имеет темно-шоколадный оттенок, а древесина макоре цвета кофе с молоком. Самая благородная расцветка у древесины палисандра, на словах эту текстуру передать сложно. Токарные работы по дереву возможны на любом твердом материале, и выбор древесины всецело за вами.

Устанавливаем нашу заготовку в станок, один конец зажимаем в кулачки, а другой конец подпираем центром задней бабки. Центр может быть вращающимся или неподвижным, в любом случае его носик надежно поддержит будущий подсвечник. Но все же необходимо время от времени поджимать задний упор, не забывая, что токарные работы по дереву на дому требуют повышенного внимания и аккуратности, чтобы случайно из станка не вылетела заготовка. Далее выбираем скорость вращения. Для вытачивания изделия диаметром 38 мм оптимальной будет скорость вращения шпинделя 350 – 450 оборотов в минуту. Для шлифовки и полировки изделия скорость нужно будет увеличить примерно в два раза.

Сначала необходимо проточить заготовку по всей длине так, чтобы выровнять ее поверхность и получить правильный гладкий цилиндр. Безупречная ровная поверхность нужна для разметки. Все размеры с чертежа переносим на поверхность заготовки. Для этого отмеряем все обозначенные длины и наносим карандашом метки. Затем запускаем станок и на вращающейся детали прикладываем карандаш в отмеченных точках, получаем ровные круговые границы. После этой операции можно начинать вытачивать изделие. Но при этом необходимо постоянно контролировать процесс, лучше лишний раз промерить, чтобы не ошибиться в расчетах. Токарные работы по дереву - дело увлекательное и творческое, при правильном подходе может доставить массу удовольствия.

fb.ru

i-perf.ru

Работа на токарном станке по дереву: точение и обработка, видео

Содержание: [скрыть]

  1. Разновидности станков для обработки дерева
  2. Техника безопасности
  3. Технология обработки
  4. Этап 1: делаем заготовки
  5. Этап 2: выбор стамески
  6. Этап 3: фиксация заготовки
  7. Этап 4: точение изделия

В статье дана информация о токарных станках, использующихся при создании различных изделий.

Разновидности станков для обработки дерева

Модификации инструмента:

  • Универсальный. Используется для обдирки заготовок, нарезки, заточки, шлифовки, сверления, нанесения резьбы.

  • Токарно-винтовой станок. Предназначен для обработки конусовидных заготовок, нанесения резьбы.

  • Токарно-фрезерный инструмент. Разработан для создания пазов в деревянных изделиях, их обработки.
  • Настольная установка. Включает многие функции обычного станка, но обладает меньшими размерами, мощностью. Подходит для ознакомления с ремеслом, приобретения первоначальных навыков.
  • Токарный станок по дереву. Предполагает автоматическую работу без вмешательства человека.

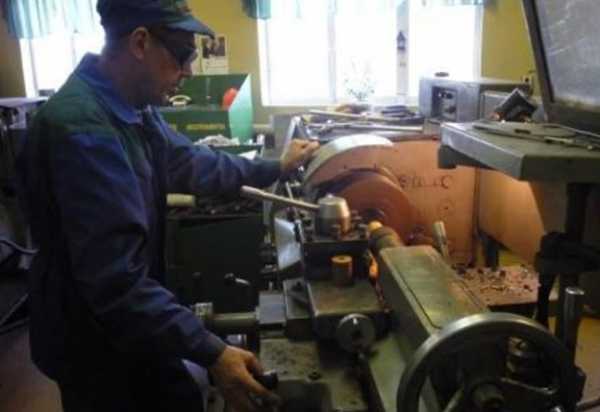

Для обработки древесины допустимо использовать металлорежущий станок. Предварительно следует убрать масляные подтеки, чтобы к ним не прилипали опилки, закрыть все щели, отверстия, ведущие к мотору (если таковые имеются).

Техника безопасности

Основные правила:

  • Приступать к выполнению работ можно только в защитной спецодежде.

  • Нельзя подходить к инструменту с распущенными длинными волосами, висящими украшениями.
  • Перед включением агрегата необходимо проверять заземление.
  • Эксплуатация механизма возможна только после проверки состояния оборудования, тестирования холостого хода.
  • Нужно надежно фиксировать заготовку для избежания ее срыва.
  • Технология точения древесины на токарном станке не подразумевает силовых воздействий на деталь. Все движения должны быть плавными, осуществляться только на полном ходу вала.
  • Нельзя передавать предметы через работающий станок.
  • Нельзя прикасаться к работающим механизмам.

Технология обработки

Принцип работы — постепенное снятие стружки с заготовки с помощью станка и ручных инструментов.

Станина должна располагаться параллельно телу. Не следует нагибаться над рабочим местом, отходить от него далеко. Оптимальное расстояние — длина предплечья. Высота установки — на уровне локтя.

Нужно соблюдать время работы, делать перерывы через каждые 20–30 минут.

Первичная обработка болванки производится захватом инструмента сверху, сомкнув пальцы снизу. Так надежно удерживается грубое изделие при высоких оборотах токарного станка.

Обрабатывать обточенную деталь удобнее нижним захватом. Это положение обеспечивает более точное движение инструмента при финишной корректировке.

Этап 1: делаем заготовки

Действия:

  1. Нужно взять брусок любой породы дерева. Его размеры должны незначительно отличаться от габаритов предполагаемого изделия.
  2. Топором заготовке придается форма цилиндра. Крепить к станку целиковый брусок не рекомендуется: велик риск получить травму от отлетевших крупных кусков древесины.
  3. Обозначается место, где будет произведено вытачивание формы (центр вращения).

Этап 2: выбор стамески

Для обработки болванки требуется 3 стамески:

  • Желобчатая. Ее полукруглая форма подходит для снятия грубого верхнего слоя с заготовки.
  • Желобчатая полукруглая вогнутая. Для подготовки изделия к финишной отделке.
  • Косая. Помогает вытачивать конусы, подрезать торцы, производить чистовую обработку.



Резьбу по дереву начинают с заточки стамесок, других режущих инструментов.

Этап 3: фиксация заготовки

На всех станках предусмотрено место для крепления обрабатываемой детали. Зачастую крепежом выступает шестигранник с шипами. Чтобы заготовка не выпала из механизма при работе, рекомендуется с помощью стамески сделать в ее торцах углубления в местах прилегания шипов.

Опорную скобу подручника (поддержку для руки) устанавливают на расстоянии 5 мм от болванки и немного выше оси вращения. По мере стачивания объема заготовки подручник приближают к поверхности изделия, подкручивают задний шпиндель станка через каждые 5–10 минут.

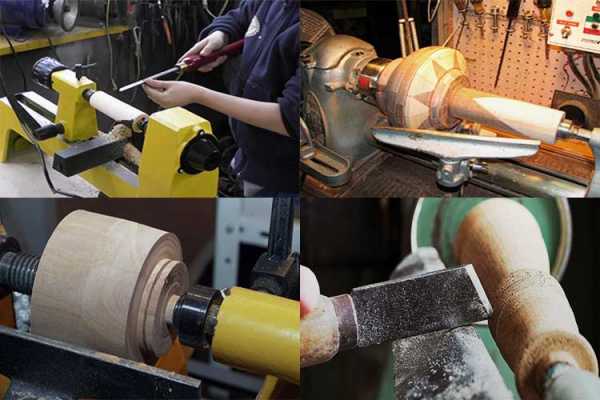

Этап 4: точение изделия

Сначала нужно запустить вал. Только после набора скорости можно начинать отделку.

При работе на станке необходимо поочередно использовать стамески, менять их по мере обточки грубой болванки.

Точение на токарном станке начинается с черновой обработки. Устанавливают скорость вращения 1000–1500 об/мин. Используют полукруглую стамеску, ее лезвие и боковые части. Держат инструмент обеими руками, опираясь на подручник. Вести приспособление необходимо в направлении снятия стружки одной рукой, второй нужно только придерживать ручку стамески. Нельзя давить на дерево.

Затем меняют обрабатывающий инструмент. Для создания контура выемок используется желобчатая полукруглая стамеска. Острый торец приспособления направляют под углом около 45° к детали, углубляя лезвие внутрь заготовки в отмеченных местах. На этом этапе осуществляется художественная резьба по дереву.

Выточенный элемент обрабатывается косой стамеской.

Правильно обработанное изделие имеет гладкую поверхность.

В видео объясняются тонкости процесса.

derevo-s.ru

Работа на токарном станке по дереву

То, как Вы стоите и перемещаете тело в процессе работы на токарном станке, не менее важно, чем то, как Вы держите инструмент. Овладение даже базовыми приемами работы требует определенного опыта, поэтому начните с тренировочного точения пробных изделий из мягких пород, пока не появится чувство инструмента и не выработается навык или хотя бы первичное умение регулировать нажим инструмента на заготовку.

Высота рабочей зоны. Сделайте прочный рабочий стол или верстак, чтобы установить настольный токарный станок с удобной именно для вас высотой рабочей зоны. Удобная для одного мастера, высота расположения станка, может не подойти для другого токаря. В качестве прикидочного размера: ось заготовки располагается на высоте локтя.

Правильная поза и положение резца в руках. При межцентровом креплении заготовки встаньте лицом к станку, немного расставив ноги для уверенной стойки. Не становитесь слишком далеко, так, чтобы приходилось подаваться вперед, это утомляет и может привести к частичной потере контроля над инструментом.

Держите инструмент так, чтобы его ручка составляла одну линию с предплечьем, а рука прижата к боку. Другой рукой держите полотно для перемещения его в сторону по упору. При грубой первоначальной обработке кисть положите на полотно сверху, охватив его пальцами снизу; для более тонкой работы используйте хват снизу, с большим пальцем наверху полотна. При любом хвате прижимайте предплечье и локоть к боку туловища.

Перемещение тела при работе инструментом. При обработке базового или исходного цилиндра надо постоянно передвигать инструмент параллельно заготовке. Если перемещать только кисти и предплечья, резец будет “стремиться” двигаться по дуге. Правильный способ заключается в перемещении всего корпуса в направлении резания точным и плавным движением. Старайтесь не перенапрягать мышцы и не сжимать ручку слишком сильно. Ведя резец влево, поворачивайте плечи, вращая корпус от пояса по мере того, как перемещаетесь в сторону резания. Постепенно переносите вес тела на левую ногу, слегка сгибая её для удержания равновесия по мере выпрямления правой ноги.

Работа токарным инструментом

Шабер приставляйте к заготовке прямо и держите его параллельно полу. Многие новички пользуются полукруглыми и плоскими резцами так, что резец скорее скребет, чем гладко режет древесину. Хотя так проще учиться, но после такого способа остается довольно грубая поверхность, и для того, чтобы достичь хорошего качества её отделки, потребуется больше шлифовальной работы, чем было бы необходимо. Опытные токари по дереву используют эти резцы в режиме резания – такая техника потребует большей практики, но к овладению ею должен стремиться каждый токарь.

Установите упор так, чтобы он располагался на расстоянии 6-12 мм от заготовки на одном уровне с её центральной осью. Рукой проверните деталь для проверки зазора. Включите токарный станок и положите полотно резца на упор, пока не касаясь им заготовки. Если коснуться инструментом вращающейся заготовки без необходимой опоры, то полотно будет с силой брошено на упор, что практически наверняка повредит заготовку или инструмент и может привести к травме. Держите инструмент под углом, положив кромку заточки на древесину, затем медленно поднимайте рукоятку, чтобы начать процесс резания. Поднимая и опуская рукоятку инструмента, можно очень точно и четко регулировать глубину резания. При перемещении инструмента вправо или влево при точении цилиндра поворачивайте весь инструмент, облегчая резку. Одновременно вращайте полотно в направлении бокового движения, чтобы заготовка не захватила режущую кромку. Если инструмент режет правильно, получается тонкая стружка и гладкая поверхность, требующая минимального шлифования.



Обработка заготовки при межцентровом креплении

Межцентровая обработка используется для точения цилиндрических изделий, например ножек для стула или стола. Это относительно простая процедура, хотя мастер часто стремится украсить изделие декоративными деталями типа буртиков и желобков. Все работы с деталью в межцентровом варианте крепления начинаются с одного и того же – с преобразования болванки квадратного сечения.

Подготовка и установка болванки. Сначала заготовьте аккуратную болванку квадратного сечения и найдите её центр, проведя диагонали торцов из каждого угла на обоих концах заготовки. Циркулем нанесите разметку диаметра готовой детали, затем наметьте центры керном или шилом. Воспользуйтесь ножовкой, чтобы выпилить узкие пропилы по двум диагоналям на одном торце под зубцы центра передней бабки.

Опытный токарь по дереву может установить такую квадратную болванку в центре станка и снять углы полукруглым резцом. Но новичку будет проще сострогать ребра так, чтобы получилась восьмигранная заготовка.

Подбейте ведущий центр токарного станка в пропиленный торец заготовки, затем вставьте конический хвостовик ведущего центра в соответствующее место передней бабки. Подгоните заднюю бабку к заготовке, поместив кончик центра задней бабки в центральное отверстие, накерненное или наколотое в торце. Зафиксируйте заднюю бабку зажимом на балке станка, затем штурвалом подайте центр глубже в материал заготовки и застопорите штурвал. Установите упор в соответствии с диаметром заготовки и проверьте зазор, вращая её рукой. Поставьте передачу с малой скоростью и проверьте все элементы крепления перед включением станка. После работы станка в течение нескольких минут выключите его и ещё поверните штурвал, чтобы дополнительно закрепить центр задней бабки в заготовке.

Обтачивание болванки до цилиндрической формы. Начиная с одного конца болванки, с помощью полукруглого резца с прямой кромкой убирайте углы заготовки. Сначала режьте очень осторожно и легко, плавно передвигая резец по инструментальному упору. При необходимости выключите станок, сдвиньте упор и снимайте материал до того же диаметра с другого конца болванки. Повторяйте процесс, пока не уберутся все “плоскости” и не образуется ровная цилиндрическая поверхность одного диаметра по всей длине заготовки.

Выравнивание с помощью плоского резца. Перед дальнейшей обработкой выключите станок, переустановите упор в соответствии с уменьшившимся диаметром заготовки и примерьтесь, чтобы правильно держать косой плоский резец. Положив полотно на упор, а скос заточки на заготовку, слегка приподнимите угол “длинной” стороны полотна от заготовки и склоните инструмент в сторону резания. Для резки пользуйтесь частью режущей кромки где-то от её середины до низа. При работающем станке начинайте с одного края заготовки легким нажимом, пока не пойдет стружка, затем плавно сдвигайте инструмент. Глубину резания удерживайте одинаковой на протяжении всего прохода. Правильное резание оставляет гладкую, “струганную” поверхность. Через равномерные промежутки останавливайте станок и проверяйте диаметр заготовки.

Шлифование цилиндра. Теоретически деталь, выточенная на токарном станке должным образом, шлифования не требует – чистота обработки плоским резцом должна быть высочайшего качества. На практике же многие токари по дереву зачищают поверхность легкой шлифовкой. При шлифовании на токарном станке всегда надевайте защитную маску, так как в этом случае получается очень много тонкой древесной пыли.

Отрежьте или оторвите полоску наждачной бумаги шириной 75 мм и сложите её втрое. Снимите упор, включите станок и прижимайте пальцами сложенную бумагу к вращающейся заготовке. Постоянно перемещайте бумагу по поверхности детали, чтобы не оставить поперечных царапин. В качестве альтернативы можно держать полоску наждачной бумаги пальцами обеих рук и сверху с двух сторон прижимать её к заготовке.

Работа отрезным резцом. Поставьте упор и пометьте оба конца заготовки кончиком карандаша на поверхности вращающегося цилиндра. Держите отрезной резец перпендикулярно заготовке таким образом, чтобы кромка касалась материала по линии разметки со стороны отхода. Медленно поднимайте ручку инструмента, чтобы проделать в древесине глубокую прорезь. Оставьте тонкую “шейку” в центральной части заготовки на каждом конце. Снимите заготовку со станка и срежьте ножовкой отход. Подровняйте торцы острым столярным долотом или стамеской.



Выполнение декоративных элементов на токарном станке

Валик, или буртик, – это закругленный выпуклый рельеф, используемый в декоративных целях. Желобок имеет вогнутую форму. Соединение этих элементов нередко оформляется узкой цилиндрической поверхностью – пояском.

Разметка валиков и желобков. Для разметки на заготовке положения желобков и валиков используйте карандаш и простую линейку. Когда станок будет включен, карандашные пометки примут вид бледной линии. Сделайте их четкими и ясными, прикоснувшись к ним карандашом при вращающейся заготовке.

Вытачивание валиков. Положив плоский косой резец длинной узкой боковой стороной полотна на упор, вырежьте острым углов режущей кромки 3-миллиметровую канавку по каждой линии разметки валика. Это можно сделать, поднимая ручку инструмента, чтобы медленно вводить кончик режущей кромки в древесину. Наклоняйте резец в одну сторону, затем в другую сторону, чтобы придать канавкам V-образную форму. С каждой стороны канавок снимите приблизительно по 3 мм материала. Чтобы выточить одну из сторон валика, сначала положите режущую кромку плоского косого резца на заготовку между двумя V-образными канавками, затем постепенно поворачивайте ручку инструмента так, чтобы в конечном итоге полотно встало вертикально в центре одной из канавок. Вторую сторону валика точите аналогично. Повторите операцию, снимая очень тонкую стружку, чтобы выровнять валик и убрать оставшиеся “углы” и неровности. При точении проверяйте правильность формы и расположения валика на заготовке. В заключение подчистите пояски с каждой стороны валика плоским косым резцом так, чтобы получились аккуратные ровные “уголки” поясков.

Вытачивание желобков и поясков. Снимите часть материала между валиками, плавно поводя кончиком полукруглого резца из стороны в сторону. Кончиком плоского косого резца аккуратно подровняйте пояски с каждой стороны. Точите желобок, начиная с одного края и поворачивая полукруглый резец на упоре так, чтобы углубление резца все время было направлено от поверхности желобка детали. Ведите резец к центру желобка, поворачивая полотно и подавая кончик в материал. Формируйте вторую сторону желобка таким же образом. Повторите процесс, снимая помалу и все время, работая от края желобка “вниз по склону” к его центру. Проверяйте правильность формы элемента. В заключении подчистите поясок с каждой стороны плоским косым резцом, сделав аккуратный угол у валика и острый край у желобка.

Вытачивание деталей с креплением в одном центре

При изготовлении таких изделий, как, например, шкатулки, вазочки или подставки под яйцо, у которых требуется выбрать полость, необходимо снять заднюю бабку, чтобы вытачивать торцовые грани. Поэтому заготовка должна надежно крепится только с одного края посредством одного из специальных держателей, монтируемых на шпинделе передней бабки.

Держатель с шурупом. Один из простейших держателей, включает в себя шуруп, который вворачивается в высверленное под него в торце заготовки отверстие. Чаще используются стандартные шурупы, но в более высококачественных моделях применяются специальные “огрубленные” шурупы, которые надежно удерживаются в торцевой грани, так же как, впрочем, и в боковой. Держатель с шурупом пригоден только для сравнительно коротких заготовок.

Чашечный держатель. Имеет полость, куда вставляется цилиндрическая шейка, выточенная на одном конце заготовки. Чашечный держатель рассчитан на фиксацию в нем заготовки за счет сил трения при плотной посадке детали. Однако на некоторых держателях предусмотрена возможность использования шурупов для дополнительной надежности крепления.

Шпоночный держатель. Вставляется в отверстие, высверленное в торце заготовки. Тонкая шпонка расположена в узком пазу, проходящем вдоль втулки держателя. В неподвижном состоянии шпонка находится внутри паза, и втулка вместе со шпонкой легко входит в отверстие заготовки. При вращении заготовки центробежная сила заставляет шпонку подняться из паза и зафиксировать заготовку на держателе.

Трехкулачковый патрон. У этого типа держателя три самоцентрирующихся кулачка, регулируемые специальным ключом, сводятся и захватывают цилиндрическую заготовку или разводятся внутри выточенной внутри торца заготовки полости, тем самым фиксируя деталь на держателе. Хотя этот тип держателя используется токарями в течение поколений, в настоящее время он теряет свою популярность из-за травмоопасности для рук со стороны выступающих частей кулачков при работе на станке. Если используется такой кулачковый патрон, необходимо использовать соответствующее ограждение.

Универсальный держатель. С изобретением таких комбинированных держателей произошел качественный скачек в применении одноцентровой токарной обработки. Эти приспособления включают в себя не только шуруп, шпонку и чашку, но и цанговый зажим, способный захватывать цилиндрическую часть заготовки или, расширившись, зафиксироваться в расширяющемся вглубь коническом углублении в торце детали.

Вытачивание полостей. Выточите черновую заготовку в межцентровом креплении и установите на передней бабке выбранный держатель. Снимите заднюю бабку, установите заготовку в держатель и легко пройдитесь по заготовке полукруглым резцов, чтобы проверить центровку. Поставьте упор перпендикулярно детали, чтобы сначала выбрать полость с помощью глубокого полукруглого резца или шабера. При обработке боковой стороны заготовки ведите инструмент от края к центру, однако при работе с торцевыми волокнами – ведите инструмент от центра к краю. В любом случаи режьте инструментом только ту сторону вращающейся заготовки, которая идет вниз по направлению к упору. Определенное количество отхода можно выбрать заранее, высверлив в заготовке центральную часть. В конце выточите внешнюю поверхность и отделите изделие от крепежной части заготовки отрезным резцом.

Использование планшайбы

Вытачивание вогнутых полостей всегда было и остается популярным видом токарных работ. Но поскольку такие изделия обычно имеют сравнительно большой диаметр, их изготовление требует высокого мастерства, особенно в тех случаях, когда опытный токарь использует всё своё искусство, чтобы выточить тонкостенный сосуд. На таком уровне работы одно неверное движение может уничтожить все труды. Болванка чаши должна быть надежно закреплена, так как если тяжелая заготовка сорвется, то вероятность серьезных последствий этого инцидента весьма высока. Универсальный держатель, или патрон, обеспечивает наиболее усовершенствованный, а возможно, и лучший способ крепления заготовки, но традиционная планшайба значительно дешевле. Это литой металлический диск с резьбой в центральном отверстии, для крепления его на шпинделе токарного станка. Заготовка крепится с помощью шурупов, проходящих сквозь отверстия в планшайбе. Вместе со станком обычно поставляется планшайба диаметром 100-150 мм, но дополнительно можно приобрести планшайбы и более крупных размеров. Выбирайте планшайбу максимального диаметра, который соответствует базовому размеру дна заготовки.

Крепление заготовки на планшайбе. Если заготовка имеет достаточно толстое “дно”, можно закрепить болванку на планшайбе непосредственно шурупами. Однако в этом случае придется смириться с наличием на дне изделия отверстий от шурупов или закрыть их деревянными пробками после вытачивания.

В качестве альтернативы можно привернуть планшайбу к диску из твердой древесины, который временно приклеен к дну заготовки клеем для дерева. Чтобы можно было легко разделить деревянный круг и деталь после окончания обработки на токарном станке, между заготовкой и кругом должна быть прокладка из крафт-бумаги. Для хорошего сцепления детали следует сжать струбциной до высыхания клея.

Чтобы отделить деревянный диск от дна готового изделия, поставьте его на бок, на верстак или стол (чтобы упор был на диск, например на край стола), затем приставьте к линии соединения острую стамеску или долото и легко постучите по ней, чтобы расщепить бумажную прокладку. Зачистку дна сделайте вручную.

Вытачивание внешней поверхности полсти. Установите упор по центру болванки чаши. Рукой проверните заготовку, чтобы проверить свободное её вращение. Установите малую скорость и включите станок. Сделайте правильную цилиндрическую поверхность заготовки с помощью полукруглого резца с закругленной кромкой, затем смените его на глубокий полукруглый резец для формирования внешней поверхности чаши. Не поддавайтесь искушению снимать материал помогу, всегда работайте постепенно, пока не получите требуемую форму. Закругленным шабером выровняйте поверхность. Немного опустите упор и увеличьте скорость вращения. Держите резец примерно перпендикулярно поверхности заготовки, чуть приподняв его ручку над уровнем горизонта. Перемещайте инструмент в стороны, снимая тонкую ровную стружку.

Вытачивание внутренней поверхности полости. Поставьте упор параллельно широкой стороне заготовки и начинайте выбирать полость на небольшой скорости. Помните, что работать надо только на “идущей вниз” части заготовки.

Начинайте выбирать материал глубоким полукруглым резцом, двигая его к центру приблизительно от середины радиуса. По мере углубления начинайте резание каждый раз чуть ближе к краю и всегда работайте в сторону центра. Когда основная масса отхода удалена, увеличьте скорость станка. Затем с помощью шабера закончите формирование и отделку внутренней поверхности чаши.

Опытный токарь может довести толщину стенки до 3 мм и меньше, но начинающим мастерам лучше быть менее амбициозными в этом плане. Емкость будет прочнее, если её стенка, тонкая вверху, будет немного утолщаться книзу.

Шлифование полости. Снова снизьте скорость, снимите упор и сложенной наждачной бумагой шлифуйте поверхность. Используйте шкурку средней и тонкой зернистости и постоянно перемещайте её, чтобы не оставлять царапин. Шлифование внутренней поверхности осуществляйте только на её “идущей вниз” части.

По мере продвижения обработки время от времени выключайте станок, чтобы проверить форму изделия.

Проверка формы с помощью картонного трафарета:

Проверка глубины чаши с помощью двух линеек:

Проверка толщины стенок кронциркулем:

Источник->





Оцените:

Загрузка...

Сообщите друзьям:


Обратите внимание

www.stroitelstvo-domov.net

Мир самоделок - Работа на токарном станке по дереву

Если вы никогда не работали на токарном станке, то попросите кого-либо из взрослых, практически знакомых с токарным делом, показать вам как стоять за станком, как держать резец и обрабатывать болванку.

Кроме того, твердо усвойте несколько простых, но очень важных правил:
1. Всегда будьте осторожны при работе.
2. Во время работы на станке не носите свободную одежду, то есть такую, которую может захватить шпиндель или болванка. Рукава (если они без манжет с пуговицами) завяжите у кистей рук. Девочки должны убирать волосы под косынку.
3. Не прикасайтесь руками к вращающимся маховику, шкиву, шпинделю и обрабатываемому предмету, а также к движущемуся приводному ремню.
Не пытайтесь затормозить руками вращающуюся деталь. Прекратите движение педали и подождите пока станок остановится сам.
4. Следите за чистотой и порядком на рабочем месте. Не кладите инструменты и другие предметы на салазки, подручник и бабки.
5. Не наклоняйтесь низко к станку, иначе можно засорить глаза.
6. Не пускайте станок в код, если возле вас самого товарищи, а тем более — маленькие дети. Попросите их отойти и не мешать работе; это нужно и для их безопасности.

Теперь мы расскажем о выборе и подготовке материалов для токарных работ.
Лучший материал для точения — древесина однородного строения, совершенно сухая, не суковатая и не слоистая. Начинающим следует брать древесину мягких пород — липу или осину Сосна и ель хотя и не очень тверды, но из-за своей слоистости менее пригодны для токарных работ. Обычно они используются для простых изделий, не требующих чистой отделки. Очень хорошо точится ольха, но шлифуется она плохо. Когда вь научитесь точить, то сможете пользоваться березой, кленом, грушей, буком; это, пожалуй самые подходящие материалы для точения.
Во многих случаях вам придется подготавливать древесину (то есть сушить ее), подобрав поленья дро соответствующих древесных пород. Для того, чтобы дерево не трескалось, разделите полено на отдельные отрезки, а торцы заклейте бумагой или закрасьте. Круглое дерево сушите, не снимая коры.
Первые ваши работы на станке — учебные. Сперва научитесь точить цилиндры.
Выберите подходящий кусок дерева и обработайте («оболваньте») его топором в виде цилиндра или шестигранной призмы. На торцах наметьте центры и по этим отметкам установите болванку так, чтобы один ее центр приходился на средний зуб вилки шпинделя, а другой — на центр задней бабки. Закрепите бабку клином и зажмите болванку центром прижимного винта (рис. 1). Снимите болванку со станка, просверлите в ее центрах отверстия глубиной 6—8 мм, смажьте центр задней бабки маслом и снова поставьте болванку на станок. Зажмите ее центром прижимного винта и закрепите этот винт стопором. Помните что крепление болванки должно быть прочным, чтобы она не могла сдвинуться с места или выскочить. Следите за правильностью установки болванки: центр вилки шпинделя, ось болванки и центр задней бабки должны составлять одну прямую линию.

Рис.1

Установите подручник так, чтобы резец во время работы плотно прижимался к нему и как можно ближе к обтачиваемой болванке, чтобы точка опоры резца лежала далее его центра.
Резец держите двумя руками. Правая рука обхватывает ручку резца, а левая — самый инструмент- Опираясь на подручник, эта рука дает резцу твердую точку опоры. Правая рука управляет инструментом, как этого требуют обточка вещи
Сначала лезвие резца должно как бы скользить по обрабатываемой поверхности; оно направляется под некоторым углом к болванке. Затем осторожно приподнимайте ручку до тех пор пока лезвие не начнет снимать стружку достаточной, но не очень большой толщины. Не стремитесь снимать слишком толстую стружку: резец будет дергаться, а болванка может выскочить, что очень опасно.
Снимайте стружку от середины к концам болванки, ставя рейер немного на правое ребро — при движении вправо и на левое — при движении влево. В ту же сторону отворачивайте ручку резца.
Когда болванка будет обточена почти до нужного размера, отложите рейер и переходите на обработку поверхности мазелем.
Обычно мазель держат на подручнике так же, как и рейер. Но при мелких работах удобнее обхватить клинок мазеля пальцами левой руки, а указательным пальцем захватить подручник и плотно прижимать инструмент к его ребру.

Рис.2

Мазель держите несколько наклонно (рис. 2) так, чтобы направление лезвия составляло угол около 45 с направлением обтачиваемого цилиндра. Тупой угол мазеля обращается в сторону движения. Держите мазель твердо и следите, чтобы он не скользил по обтачиваемой поверхности и не отталкивался от подручника.
Мы рассказали о точении цилиндров. Перейдем к более сложным операциям.

Рис.3

Если торец цилиндра нужно закруглить, делайте это мазелем, как показано на рисунке 3, ведите работу медленно и осторожно, постепенно срезая и закругляя угол.

Если же торец должен быть плоским, то срезайте его мазелем, поставленным на ребро тупым углом кверху. Резец немного углубите в дерево, потом перенесите вправо и сделайте косой подрез, направленный к первому прямому надрезу (рис. 4).

Рис.4

Чередуйте эти приемы, пока не останется цилиндрик диаметром 10—12 мм. Глужбе резать нельзя, иначе цилиндрик может сломаться и изделие соскочит с центров. Окончательно выровняйте торец, сняв последнюю, тонкую стружку. Остановите станок и приложите к плоскости торца ребро угольника. Если торец обточен ровно, то просвета не должно быть. Снимите изделие со станка и срежьте оставшийся цилиндрик острой стамеской.

Займитесь теперь тренировочными работами.
Подберите нетолстую заготовку длиной около 250 мм, поставьте на станок и обточите до диаметра 50—60 мм. Торцевать не нужно.
Не снимая цилиндр со станка, разметьте его циркулем на несколько равных частей (рис. 5а) и сделайте мазелем надрезы по размеченным линиям, придав им форму желобков (рис. 5б). Тем же инструментом сделайте выемки так, чтобы изделие приобрело форму, показанную на рисунке . Отметьте карандашом середину каждой части и точите тупым углом лезвия мазеля книзу так, чтобы получился профиль, изображенный на рисунке . Затем, попеременно пользуясь мазелем в высоких местах и рейером в углублениях, придайте изделию волнообразную форму (рис. 5д), На другом таком же цилиндре проделайте ряд новых работ. Также разделите его на равные части, н» сделайте прямые выточки (рис. 5е), торцуя их стороны и выбирая середину узким мазелем или грабштихелем. Теперь попробуйте закруглить выступающие части (рис. 5ж).
На последующих рисунках (5з—5н) изображены образцы различных точеных фигур для тренировочных работ.

Внутреннее точение изделий значительно сложнее. В этом случае вилку шпинделя надо снять, а вместо нее поставить патрон или планшайбу в зависимости от величины изделия и характера его обработки.

Рис.6

В патроне заготовку зажимают (рис. 6), а к планшайбе привинчивают шурупами (рис. 7). Нередко делают иначе: привинчивают к планшайбе деревянный диск, а уже к нему прикрепляют (привинчивают или приклеивают) обрабатываемый предмет. При этом нужно следить, чтобы шурупы не попали под резец.
Заготовку, закрепленную в патроне, при наружном точении прижимают центром задней бабки. Затем бабку отодвигают в сторону, чтобы она не мешала, и выбирают нужное углубление рейером. Подача инструмента должна быть очень небольшом. Забирайте стружку концом лезвия, направляя его от края торца к центру. Для этого ручку инструмента постепенно приподнимайте кверху и так же постепенно отзодите вправо. При этом смотрите, чтобы железка рейера не терлась о края выемки.

Рис.7

Примерно так же точат внутреннюю часть изделия, закрепленного на планшайбе.
При внутреннем точении подручник ставьте косо к оси центров станка или даже перпендикулярно: так легче работать.
Внутреннюю поверхность, вчерне обработанную рейером, сгладьте грабштихелем с закругленным концом (если выемка овальная или круглая) или прямым (если стенки выемки прямые).
Готовое изделие, зажатое в патрон, торцуют, но со стороны передней бабки. Следовательно, заготовка должна иметь некоторый запас по длине, достаточный для того, чтобы можно было свободно делать косые подрезы.



mir-samodelok.ru

Токарная обработка дерева — деревообработка на токарном станке

В старину красивые вещи из дерева могли делать только мастера своего дела при помощи ручного инструмента, но когда был изобретён современный токарный станок, и его приспособили для столярных работ, положение дел изменилось. Теперь любой человек, изучивший азы работы на станке, способен, используя точение дерева, создавать почти произведения искусства.

В последние годы деревообработка стала не только производством каких-либо деревянных изделий на предприятиях, но и увлечением многих тысяч любителей выточить поделку из дерева на своём личном токарном станке для деревообработки.

Если делать какую-либо деталь из дерева ручным инструментом, то такое занятие займёт много времени, ту же самую поделку на станке можно сделать гораздо быстрее, и даже качественней. Вручную красивые вещи из дерева может сделать только мастер своего дела, но любой желающий может освоить азы такого ремесла как токарная обработка дерева, и у него будут получаться весьма красивые поделки. Попробуем немного рассказать об этом ремесле.

Устройство и принцип работы токарного станка по дереву

Основные узлы токарного станка по дереву

Главное отличие токарного станка по дереву от его собрата, на котором обрабатываются заготовки по металлу, заключается в том, что у него вместо механического устройства для подвода резца к обрабатываемой детали установлен подручник — приспособление для упора стамесок.

Токарный станок для деревообработки устроен несложно. На станине устройства располагаются передняя и задняя бабки. В передней бабке расположен шпиндель, в него вставляют разные приспособления, с помощью которых крепится левый конец деревянной заготовки. Задняя бабка служит для упора правого конца длинной заготовки. Между левой и правой бабкой устанавливается подручник, который служит для упора инструмента, которым будет обрабатываться заготовка.

Шпиндель приводится в движение электродвигателем. Скорость вращения может регулироваться. Кстати, некоторые токарные работы можно исполнять на фрезерных станках, но об этом рассказ должен быть в отдельной статье.

Заготовка закрепляется в патроне, который установлен на шпинделе. Потом она поджимается задней бабкой. Если устройство подпора задней бабки неподвижное, то его перед установкой заготовки смазывают машинным маслом. Прежде чем начинать устанавливать заготовку, нужно в ней точно вычислить и отметить центр. Его проще всего найти, если воспользоваться угловым центроискателем. Если заготовка будет закреплена не по центру, то при вращении шпинделя это вызовет её «биение», и качественно выточить деталь не удастся.

Выбор материала и его подготовка

Породы дерева

Дерево — податливый материал для изготовления самых разных поделок. Тем не менее, нужно учитывать, что не все породы дерева одинаково легко поддаются токарной обработке. Легче всего на токарном станке обрабатываются заготовки из ореха, граба, бука, липы, березы и груши. Хвойные породы, а также дуб и ясень поддаются точению значительно труднее. Подбирая материал для заготовки, следует выбирать такие болванки, на которых нет трещин, выпадающих сучков, просмолок и прочих дефектов.

Следует учесть, что разные породы дерева имеют свою внутреннюю неповторимую красивую текстуру. Зная, какая у каждого из видов деревьев внутренняя текстура, легче подбирать необходимую болванку для изготовления той или иной поделки. Из ореховой древесины можно выточить красивую пудреницу, круглую шкатулку, а из дерева акации получается великолепная солонка. Текстуру дерева нужно учитывать при выточке того или иного изделия.

Прежде чем поставить болванку на токарный станок, нужно как можно больше подогнать её размер под будущее изделие ручным инструментом, например, топором. Толстое полено незачем устанавливать в центры, если предстоит выточить тонкую деталь. Его следует обтесать. Если заготовка в сечении имеет квадратную форму, то углы тоже можно срезать ручным инструментом, придав болванке более округлую форму.

Приспособления для крепления деревянной заготовки

Наиболее часто употребляемое приспособление для крепления болванки — поводковый патрон. Чаще всего для токарных работ по дереву используется два вида таких приспособлений.

Схема патрона с зубцами

Первый вариант такого устройства — патрон с зубцами. Крепится заготовка в таком приспособлении следующим образом: следует просверлить небольшое отверстие в отмеченном центре болванки, вставить в него центральный зуб патрона, конечно, предварительно сняв его (патрон) со шпинделя, после чего следует слегка ударить по хвостовику приспособления, тем самым вгоняя остальные зубцы в древесину.

Таким способом размечается место установки болванки в патрон. Устанавливаем его на шпиндель, после чего устанавливаем заготовку согласно разметке, поджимаем пинолью задней бабки — можно начинать точение дерева.

Второй вариант поводкового крепления деревянной болванки — использование планшайбы. Такое приспособление представляет собой металлический круглый диск. В середине расположено отверстие для надевания и крепления на шпинделе токарного станка.

По всей площади диска в правильном порядке располагаются сквозные отверстия. Через эти отверстия болтами или шурупами (саморезами) заготовка и крепится к планшайбе. Предварительно нужно отметить центр заготовки, а потом её устанавливать. Без использования планшайбы не обойтись, когда требуется точение дерева торца заготовки, и задней бабкой для упора уже не воспользоваться.

Инструмент для точения дерева

Чаще всего для обработки древесины на станках используются токарные стамески. По сравнению с обычными стамесками токарные имеют более удлинённые ручки, их резцы изготавливаются только из высококачественной инструментальной стали. То есть стамеска состоит из двух частей — ручки и, насаженного на неё, металлического полотна с заточенным под определённым углом или обоюдоострым лезвием.

Для разных задач существуют разные типы стамесок. Новичку в токарных делах для того, чтобы начать работать с деревом, достаточно научиться владеть вот этими двумя стамесками:

Стамески для токарных работ

  • рейером — у этой стамески полукруглое лезвие, которое изготавливается из толстой пластины, она предназначена для черновой обтачки заготовки;
  • мейселем — этот вид стамесок предназначен для чистовой обработки детали, лезвие заточено наискось, причём с обеих сторон.

Большую часть остальных типов токарных стамесок причисляют к фасонным инструментам. Ими придаётся окончательный вид выточенной детали. К примеру, на выточенной солонке можно вырезать декоративные канавки. Вот некоторые виды таких стамесок:

  • стамеска-крючок — таким резцом можно выточить в торце заготовки углубление;
  • стамеска-гребёнка — с её помощью можно нарезать внутреннюю и внешнюю резьбу или же нанести множество декоративных канавок;
  • стамеска-кольцо — ею можно делать то же самое, что и при помощи крючка.

Видов фасонных резцов существует великое множество. Опытные токари под конкретную задачу придумывают свои резцы, и изготавливают их сами.

Резцы для точения древесины

Технология работы на токарном станке

Желательно, чтобы рабочее место перед токарным станком было оборудовано для конкретного работника — под его рост. Обрабатываемая деталь должна находиться на уровне локтя. Прежде чем начать работать, токарь должен занять устойчивую и удобную стойку перед станком.

Деревянную заготовку нужно надежно закрепить либо в центрах, либо на планшайбе. Дальше следует подвести подручник поближе к заготовке, провернуть вал с болванкой — она не должна его задевать. Верхняя часть подручника должна располагаться миллиметров на пять ниже оси вращения.

Теперь можно запустить двигатель. Чем более чистовая работа производится, тем больше должна быть скорость вращения шпинделя. Упираем тело полотна стамески в подручник, медленно приближаем резец к вращающейся заготовке. Снимать стружку надо тонким слоем, нельзя позволять резцу глубоко проникать в тело болванки — это небезопасно. Одной рукой держат полотно стамески, а другой — её рукоять. Желательно плотно прижимать локоть к телу, таким манером создается более сильный и неподвижный упор.

Соблюдение правил безопасности при работе на токарном станке — обязательное условие

Не освоив правила безопасности работы на станке, не стоит и подходить к нему, иначе работник может здоровье потерять, а не получить удовольствие от классно изготовленной детали. Основные требования безопасности при проведении токарных работ по дереву изложены ниже:

Техника безопасности

  • токарь должен быть одет в спецодежду, которая должна быть плотно застёгнута на все пуговицы;
  • волосы должны быть убраны в головной убор;
  • обязательно надевание защитных очков и опускание защитного экрана;
  • ручки стамесок не должны иметь трещины;
  • заготовка должна быть надёжно закреплена в патроне;
  • заготовка не должна иметь повреждений;
  • станок должен быть заземлен;
  • все настроечные манипуляции (замер размера, пододвигание подручника к детали и т. д.) должны выполняться при выключенном станке.

Существуют и другие пункты требований по безопасности, которые могут быть изложены либо в производственной инструкции, либо в документации завода-изготовителя токарного станка.

Видео по теме: Точение изделий из дерева на токарном станке

promzn.ru

Основы работы на токарном станке по дереву

Фигуры для шахмат сделанные на токарном станке - Основы работы на токарном станке по дереву

Если вы когда-либо задавались вопросом, как использовать токарный станок, то вы не должны пропустить эту статью. Материал в этой статье охватывает все основы того, как превратить кусок дерева в красивый предмет по вашему выбору.

Монтаж

Монтаж - Основы работы на токарном станке по дереву

Сделайте «X» разрез на деревянном блоке, чтобы установить его в токарный патрон. Затем вы можете приступить к формированию вашей древесины.

Грубая обработка

Грубая обработка - Основы работы на токарном станке по дереву

Используя большую стамеску, вы можете грубо превратить квадратный блок в цилиндр. Установите инструмент вдоль дерева, и вы сможете наблюдать, как на ваших глазах края закругляются.

Окончательное формирование

Окончательное формирование - Основы работы на токарном станке по дереву

Используя штангенциркуль переносите размеры с бумаги на дерево с помощью отрезного токарного резца и штангенциркуля. Затем создавайте контуры, пока не получите нужную форму.

Шлифование

Шлифуем - Основы работы на токарном станке по дереву

Уберите резцедержатель, прежде чем начать шлифование. Вы можете обернуть наждачную бумагу вокруг шканта. Не придавливайте наждачную бумагу пальцем, она очень быстро нагреется и обожжет вам кожу. Так что БУДЬТЕ ОСТОРОЖНЫ.

Создавайте больше предметов

Больше предметов - Основы работы на токарном станке по дереву

Теперь вы можете использовать эту информацию, чтобы сделать ножки для стульев или шахматные фигуры. Просто много тренируйтесь и не торопитесь. Удачи вам!



Источник: https://www.instructables.com/id/Basics-on-How-to-MASTER-Your-Wood-Lathe/

Лицензия: http://creativecommons.org/licenses/by-nc-sa/2.5/

naprimerax.org

Отправить ответ

avatar
  Подписаться
Уведомление о
