Импульсный паяльник своими руками

Изготовить импульсный паяльник своими руками не представляет трудности для человека, разбирающегося в электронике. Паяльник представляет собой основной инструмент любого мастера, занимающегося ремонтом и созданием электронной техники. Стандартный паяльник оснащен нагревающим элементом, который состоит из проволоки, изготовленной из нихрома. Теплота, выделяемая в процессе нагрева, передается на медный наконечник. Паяльник можно с легкостью сделать в домашних условиях. Одним из минусов этой конструкции являются затраты времени, требуемые на нагревание жала паяльника. Изготовленный в домашних импульсный паяльник не имеет этого недостатка. Самодельный инструмент с импульсным принципом действия нагревается до нужной температуры очень быстро, фактически в течение пяти секунд и даже быстрее.

Паяльник импульсный используется для монтажа элементов и узлов электротехнических изделий.

Чаще всего жало инструмента, имеющего импульсный принцип действия, изготавливается из медной проволоки диаметром 2 мм. Импульсный паяльник очень удобен при выполнении пайки мелких деталей с частыми перерывами в процессе работы и в случае, если выполняется срочная работа.

Устройство импульсного паяльника

Импульсный паяльник представляет собой прибор, предназначенный для проведения монтажных работ при сборке схем электронных устройств. Нагревательный элемент такого прибора представляет собой жало, изготовленное из медной проволоки. Нагрев рабочего элемента осуществляется за счет пропускания через него электротока низкого напряжения. Инструмент импульсного типа действия использует небольшое количество электрической энергии. Высокая экономичность такого паяльника обусловлена тем, что электроток пропускается через рабочий наконечник только в процессе проведения пайки. Прибор состоит из преобразователя сетевого электрического напряжения в напряжение с высокой частотой. Преобразователь на выходе выдает электроток с частотой 18-40 кГц. Помимо этого, в состав устройства входит высокочастотный понижающий трансформатор и микропроцессорная схема управления. Вторичная обмотка в понижающем трансформаторе на своих концах имеет токосъемники, предназначенные для закрепления на них жала.

Схема трансформатора импульсного паяльника.

Жало к токосъемникам крепится при помощи болтов. Современные импульсные устройства для осуществления пайки имеют в своей конструкции индикаторы уровня мощности и эффективную подсветку области проведения работ. Корпус современного инструмента изготавливается из термостойкой пластмассы.

Преимуществами таких приборов являются низкое энергопотребление, небольшая масса инструмента и компактность, которая обеспечивается применением в конструкции современных высокочастотных преобразователей. Некоторые устройства имеют помимо индикатора и регулятор мощности, что позволяет проводить работы как с небольшими изделиями, так и с деталями электронных схем значительного размера. Импульсный паяльник следует осторожно использовать при проведении пайки электронных элементов, которые очень чувствительны к высокочастотному напряжению, возникающему на жале прибора.

Вернуться к оглавлению

Изготовление паяльника, имеющего импульсный принцип действия

В состав конструкции наиболее простого инструмента импульсного принципа действия входят следующие конструктивные элементы:

  • трансформатор электронного принципа действия;
  • светодиодные индикаторы;
  • медная проволока для изготовления жала инструмента;
  • кнопка включения-выключения;
  • пластиковый корпус;
  • диэлектрическая стойка.

Электросхема импульсного паяльника.

Схема устройства импульсного паяльника значительно сложнее, нежели устройство обычного инструмента, имеющего в своей конструкции нагревательный элемент. Для того чтобы изготовить импульсный паяльник своими руками, потребуется подготовить электронный трансформатор.

Для его изготовления можно использовать импульсный блок питания, применяемый для запуска ламп дневного света с мощностью 40 ватт. Трансформатору из такого блока питания требуется некоторая доработка. Суть ее заключается, в том, что требуется удаление вторичной обмотки и установка дополнительной намотки в виде одного-двух витков медного провода с диаметром в 1 мм. Готовый трансформатор с измененной обмоткой помещается в заранее подготовленный корпус. Наиболее удобной формой корпуса будет форма в виде пистолета, на месте курка в которой монтируется кнопка для включения прибора.

На месте воображаемого ствола пистолета монтируется стойка, изготовленная из диэлектрика, на которой закрепляется петля из медной проволоки — жало. Оно подключается к вторичной обмотке трансформатора устройства, при замыкании цепи при помощи кнопки-курка происходит нагрев жала. Для визуализации работы инструмента в цепь можно впаять светодиод. В процессе работы не следует длительное время держать кнопку включения в положении “включено”, так как это может привести к перегреву и быстрому выходу прибора из строя.

Вернуться к оглавлению

Изготовление импульсного микросхемного паяльника

В состав конструкции микросхемного инструмента входят следующие конструктивные элементы:

  • резистор, выполняющий роль блока питания;
  • средства электронной защиты от выхода из строя;
  • корпус устройства;
  • светодиоды.

Отличием микросхемного паяльника от обычного инструмента импульсного принципа действия является наличие в его конструкции схемы, препятствующей возникновению перегрева. В таких приборах применяются специальные приспособления для осуществления защиты микросхем от возникновения перегревов и поломок. В их устройстве применяется в роли блока питания резистор. Этот компонент устройства должен иметь регулируемое напряжение выхода, которое изменяется в интервале от 0 до 15 вольт. Элементом, обеспечивающим нагрев жала в конструкции такого паяльника, является резистор МЛТ с номиналом сопротивления 8 Ом и мощностью 0,5 Вт.

Для изготовления подобного резистора требуется удалить одну ножку элемента и в месте, где происходит ее крепление, сделать отверстие. Для этой цели можно использовать дрель с применением сверла диаметром 11 мм. Для того чтобы обеспечить безопасность, нужно куском слюды создать защиту торца от возникновения соприкосновений с внутренней полостью чаши переделываемого резистора, когда вставляется жало инструмента. Для визуализации работы прибора можно в цепь подачи напряжения вмонтировать светодиодный индикатор, загорающийся в момент нажатия на кнопку включения.

Самодельный импульсный паяльник позволяет с легкостью осуществлять процесс пайки любых компонентов электронной схемы.

www.parnikiteplicy.ru

простая схема самодельного прибора с быстрым нагревом

Обойтись в электротехнике и электронике без паяльника невозможно. В магазинах таких приборов продаётся немало. Можно купить инструмент, ориентируясь на его мощность или тип нагревательного элемента. Однако сильный нагрев и большая площадь жала требуется не всегда, особенно в работе с небольшими деталями и платами, поэтому возникает необходимость приобрести или изготовить импульсный паяльник своими руками.

Содержание материала

Виды паяльников

Нагревающийся инструмент, соединяющий специальным припоем из сплавов на основе свинца, олова или меди металлические детали, называется паяльником. Детали, составляющие устройство паяльника, просты и немногочисленны:

  • Электрический питающий провод с вилкой.
  • Рукоятка.
  • Корпусная оболочка, защищающая внутреннюю часть инструмента.
  • Нагревательный элемент.
  • Стержень.
  • Наконечник, или жало.

Для достижения максимального соединения для изготовления жала и стержня используется медь.

Одним из самых распространённых инструментов стал паяльник с нагревателем из нихромовой спирали. У некоторых моделей имеется датчик в виде термопары, отключающий инструмент при достижении рабочей температуры.

Более современными являются устройства с нагревателем в форме стержней из керамики. Они быстрее нагреваются, имеют большие возможности по настройке необходимых параметров и долгий срок эксплуатации.

Также рекомендуем прочитать:

Прибор с наконечником, имеющим ферромагнитное покрытие, нагревается наведёнными токами магнитного поля. Это устройство называется индукционным паяльником. Пламя от горения газа через специальную насадку нагревает жало в газовом паяльнике. Это приспособление автономно, и заправка возможна от обычного газового баллончика.

Паяльники небольшой мощности с питанием от аккумулятора также являются мобильными и применяются для ремонта небольших деталей. Ультразвуковые инструменты используются для безфлюсовой пайки на основе припоев, не содержащих свинца.

Устройство с импульсным нагревом

Для того чтобы собрать схему электронного устройства, потребуется пайка. Но компоненты, составляющие содержимое таких приборов, очень малы, и применение простых нагревательных инструментов ограничено. Для этих целей подойдёт импульсный паяльник.

Медная проволока небольшого диаметра, из которой обычно изготовлено его жало, обладает хорошей теплопроводностью, а малая толщина позволяет добраться до самых небольших элементов. Низкое напряжение, которое используется для нагрева, не требует больших затрат на электроэнергию. К тому же она расходуется исключительно в момент проведения паяльной операции.

Основными компонентами такого прибора являются:

  • Высокочастотный преобразователь, выдающий ток частоты от 18 до 40 килогерц.
  • Понижающий автотрансформатор высокой частоты, на вторичной обмотке которого находятся токоприёмники для установки жала, которое закрепляется к ним винтами для плотного контакта.
  • Управляющая схема с микропроцессором.

Новейшие устройства такого типа оснащаются различными датчиками и индикаторами, могут иметь точечную подсветку области пайки и рукоятку из жаростойкого нескользящего пластика, напоминающего пистолет. С такой ручкой действовать удобнее всего.

Небольшая масса и габариты обеспечивают работу с самыми мелкими компонентами микроплат сотовых телефонов и планшетных компьютеров. А если имеется устройство корректировки уровня нагрева, то такой прибор справится и с более крупными объектами, подойдёт и для обычных домашних операций пайки.

Но некоторые меры предосторожности соблюдать необходимо: есть электронные компоненты, негативно реагирующие на напряжение высокой частоты, которое подаётся на жало.

Самодельное оборудование

Мастеров по ремонту электроники очень много, поэтому спрос на импульсные паяльники довольно стабильный. Но всё же некоторые стараются изготовить такой паяльник из электронного трансформатора своими руками. Толкают их на это подобные причины:

  • Дороговизна импортного высококачественного оборудования.
  • Некачественная продукция китайского происхождения.

Простейший высокочастотный нагреватель

Для человека, немного знакомого с электротехникой, изготовить инструмент несложно.

Для этого понадобятся:

  • Трансформатор.
  • Шинка и проволока из меди.
  • Материал для изготовления ручки.

Для начала необходимо найти схему импульсного паяльника. Сделать это несложно с помощью интернета.

Первичная обмотка соединена с питающим элементом, а вторичная — с жалом и сигнальной лампой. Такая простота делает устройство надёжным и неприхотливым к качеству напряжения. Большинство недорогих изделий в своей основе имеют именно такую схему.

Для изготовления требуется наличие малогабаритного силового трансформатора. Его можно взять в блоке питания какой-либо ненужной или сломанной бытовой техники. Его схема будет подвергнута модернизации. Сначала необходимо осторожно вскрыть корпус трансформатора и подобраться к обмотке, которую нужно аккуратно размотать. Из смотанного провода навивается новая первичная обмотка в количестве 1300 оборотов. Это можно сделать вручную или на специальном намоточном станке.

Вторичная обмотка представляет собой один виток из медной шины, изолированной стеклотканью или термоусадочной трубкой. К ней будет винтами подсоединяться жало. Ручку можно сделать из любого диэлектрического материала. Это может быть дерево или текстолит. Возможно использование старой рукоятки от ненужного паяльника или другого устройства. Вариантов много.

Ещё один компонент — выключатель, который должен обеспечивать кратковременную подачу напряжения на вторичку. Поэтому нужно приспособление без жёсткой фиксации по принципу: пока нажато — работает. Постоянное присутствие на вторичной обмотке электрического тока ведёт к её разрушению. После того как все компоненты готовы, их нужно аккуратно собрать и закрепить. Такая конструкция позволяет периодически менять наконечник для коррекции толщины пайки.

Прибор из электронного трансформатора

Если поиски хорошего недорогого импульсного паяльника не увенчались успехом, эти средства можно потратить на приобретение пускового двенадцативольтового устройства для энергосберегающих или галогеновых ламп. В нём есть трансформатор, который предстоит немного усовершенствовать, предварительно демонтировав из корпуса. Имеющаяся вторичная обмотка для использования в качестве силовой слабовата, поэтому её нужно аккуратно снять и изготовить новую из медной проволоки сечением 1 квадратный миллиметр.

Модернизированная обмотка будет состоять из двух или трёх витков. А также необходима рукоятка, кнопка без удержания во включённом положении и лампочка для индикации. Всё это подбирается из имеющихся под рукой компонентов. Жало такого паяльника нагревается в один момент, однако временем постоянного накаливания злоупотреблять не следует.

Изготовление жала

В этом качестве используется медная проволока, подсоединённая к держателям на вторичной обмотке. Толщину подбирают экспериментальным методом, ориентируясь на скорость нагрева. Начинают подбор с провода сечением 1−2 квадрата. Здесь важно найти золотую середину: слишком толстое жало будет медленнее нагреваться, а тонкое — быстрее изнашиваться. Оптимальное время накаливания наконечника составляет от 4 до 8 секунд.

Увеличение диаметра жала ведёт к возрастанию потребляемой электропаяльником мощности и увеличению нагрева силовой обмотки. Поэтому подбор диаметра наконечника нужно проводить тщательно, с каждым новым размером проведя несколько паек. Неправильный выбор может привести к возгоранию всей конструкции.

Различия между аппаратами

Главное отличие импульсного паяльника от обычного состоит в методике, по которой происходит нагревание наконечника. Если в простом приборе жало находится в наибольшей степени изоляции от электрического тока, то в импульсном оно является непосредственным его проводником. Нагрев и остывание устройства, работающего в высокочастотном токовом режиме, происходит очень быстро в отличие от традиционного паяльника. Это свойство полезно для применения пайки в холодных помещениях или на улице, где простой паяльник не сможет расплавить припой до нужной температуры.

Минусом в использовании импульсного инструмента стало постоянное нахождение жала под напряжением, что небезопасно при работе с микроэлементами, боящимися статического электричества.

Приспособление Sting

Этот паяльник задумывался ещё в советские годы, и предшественниками его стали модели Момент и Искра. Он позволяет работать на 10 уровнях мощности как с мелкими деталями, так и с большими. Нагрев до температуры пайки моментальный — полторы-две секунды. Рабочий цикл длится около 3,5 секунд. Защита от скачков напряжения обеспечивается встроенным стабилизатором. Составляющие детали:

  • Микропроцессорный контроллер.
  • Понизительный высокочастотный трансформатор.
  • Стабилизатор напряжения.

Жало закреплено к вторичке с помощью винтов. О выбранном порядке работы сообщит индикатор. Режим работы устройства — кратковременно-повторный. При взаимодействии с ним необходима осторожность: корпус в месте соединения жала подвержен нагреву. Касаться жала во время остывания запрещено.

Защита от перегрева функционирует таким образом: через 20 секунд после включения подача напряжения прекращается, для последующего начала нагрева надо убрать палец с кнопки и нажать ещё раз.

Профессиональная работа с микросхемами требует надёжного оснащения. Что выбрать, самодельное устройство или дорогой фирменный паяльник, каждый решает самостоятельно по мере необходимости и наличия финансов.

pochini.guru

Импульсный паяльник – как сделать правильный выбор

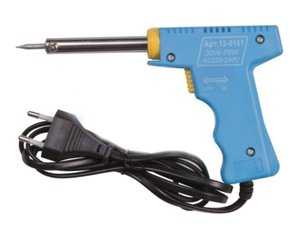

Импульсный паяльник, он же трансформаторный, внешней формой напоминает пистолет. Он оснащен несколькими съемными насадками разной формы или может иметь жало. Работать таким паяльником очень удобно. По сравнению с обычным паяльникомпреимущество импульсного состоит в том, что его рабочая часть разогревается очень быстро   (до 5 секунд).  Поэтому его можно включать непосредственно перед работой. Он оснащен подсветкой.

Импульсный паяльник: на что обратить внимание при выборе ↑

Паяльник на основе импульсного преобразователя в основном рассчитан на ремонт бытовой техники и быструю замену дефектных деталей. Основным достоинством паяльника являются силовые транзисторы, адаптированные под трансформаторную нагрузку, и преобразователь для люминесцентных ламп.

Главная часть импульсного паяльника – понижающий трансформатор. Нагревает  рабочую часть паяльника, медную дужку, возникающий во вторичной обмотке ток силой порядка нескольких десятков ампер. Рабочую  часть паяльника изготовляют из медной проволоки или медной полоски сечением около 1 мм. Определение размера наконечника проводится практическим путем. В  то же время необходимо помнить, что время нагрева температура обусловливается поперечным сечением наконечника. Для  пайки можно использовать и твердые припои. Время  непрерывной работы до 20 минут.

Самый  лучший вариант с точки зрения надежности - покупка паяльника отечественного производства. При выборе обращайте  внимание на  мощность паяльников: чем меньше она, тем срок службы будет дольше. Стоит  выбирать паяльники, которые имеют мощность в пределах 20 - 30 ватт.

Паяльник  необходимо выбирать с сопротивлением на 2 кОм. При покупке с собой желательно иметь мультиметр, чтобы измерить сопротивление приглянувшегося паяльника. И только после этого стоит совершить покупку.

Выбирая паяльник, кроме наличия гарантии и мощности, стоит обратить внимание на наличие сертификатов качества и соответствия. Это является дополнительным подтверждением качества изделия.

Паяльник импульсный Sting ↑

Паяльник импульсный sting предназначен для монтажа узлов и элементов электротехнических и электронных изделий. Десятиуровневый регулятор мощности дает возможность с  одинаковой легкостью  производить мелкие пайки и паяние относительно крупных деталей. Благодаря наличию форсированного разогрева рабочая температура  жала достигается за 1,5-2 секунды. Продолжительность  регулируемого форсированного разогрева до 3,5 секунд. Встроенный стабилизатор обеспечивает автономность заданного уровня мощности не зависимо от напряжения питающей сети.

Управление всеми режимами и параметрами осуществляется микропроцессорным контроллером. Основные составные импульсного паяльника sting:

  • микропроцессорная система управления,
  • высокочастотный понижающий трансформатор,
  • преобразователь напряжения сети.

Вторичная обмотка трансформатора является  одновременно и токосъемниками, к которым при помощи винтов крепится жало. Индикатор уровня мощности ставить в известность о выбранном интервале температуры.

Паяльник STING работает в повторно-кратковременном режиме. Необходимо учесть, что корпус возле щеток, к которым крепится жало, и сами щётки сильно нагреваются. Для охлаждения  паяльнику дают некоторое время, дотрагиваться до этой части паяльника во время работы нельзя! Через 20 секунд после нажатия кнопки нагрева питание жала автоматически отключается системой контроля.  Нужно отпустить кнопку, а потом повторно её нажать, чтобы возобновился нагрев. Такая система контроля позволяет предотвратить перегрев паяльника.

mastter.ru

Импульсный паяльник своими руками

Импульсный паяльник своими руками

Выложить схема импульсного паяльника пришло в голову после как наткнулся на одном из форумов.   Достоинством импульсного самодельного паяльника является быстрый нагрев жала, и так же удобство пайки деталей небольших размеров.

Это паяльник с приминением внутри маломощного компактного электронного трансформатора на 50Вт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

Схема устройства:

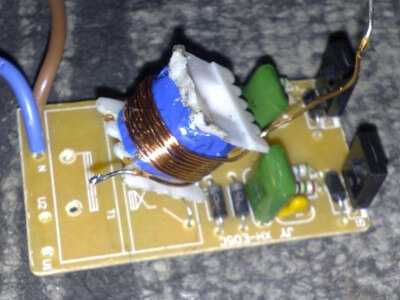

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

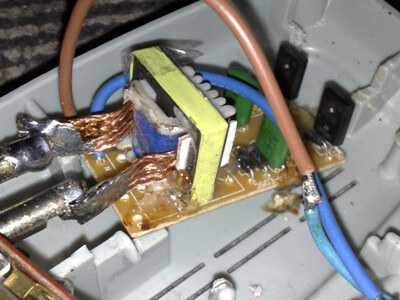

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.

После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона.
Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).

В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное.
Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

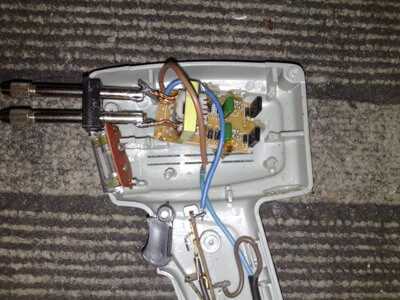

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал.
Схема таких ЭТ стандартная - полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Скачать печатную плату

Автор: Ака Касьян

radiostroi.ru

Импульсный паяльник своими руками | all-he

Паяльник — основное «оружие» электронщика. Достаточно мощный, компактный и легкий паяльник можно изготовить своими руками. Такой самодельный паяльник отличается от известных нам аппаратов тем, что тут нет обогревателя жала, точнее он есть, но принцип работы совсем другой. В обычных паяльниках используется достаточно простой и безотказный принцип обогрева жала — нихромовая спираль. Спираль играет роль обогревательного элемента, теплота которого передается жалу. Все мы привыкли ждать некоторое время, пока паяльник не погреется — это иногда очень раздражает, если работа срочная.

Как сделать импульсный паяльник

Паяльник, который мы собираемся изготовить, разогревается всего за 5 секунд, за это время он приобретает способность плавить олово. Основа такого паяльника — импульсный блок питания, в качестве которого использована схема управления (балласт) от ЛДС на 40 ватт. Балласт имеет сетевой фильтр, состоящий из дросселей для фильтрации ВЧ помех и конденсаторов для фильтрации сетевых НЧ помех. Также на плате имеется сетевой предохранитель и терморезистор.

Принцип работы импульсного паяльника основан на коротком замыкании вторичной обмотки трансформатора, вследствие чего, происходит нагрев. Жало паяльника одновременно является частью вторичной обмотки.

Вторичная обмотка состоит из медной шины с диаметром 3,5мм, в моем случае использовались две жилы 1,7мм каждая из них. Обмотка состоит всего из одного витка.

Жало — медный или никелевый провод с диаметром 1,5-2мм подключено непосредственно к вторичной обмотке трансформатора.

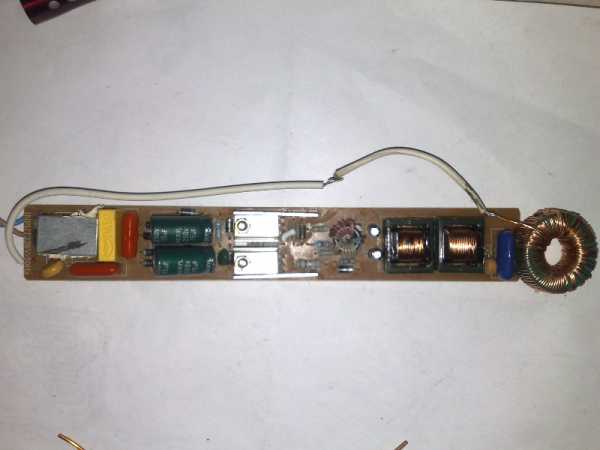

Трансформатор — ферритовое кольцо от импульсного преобразователя (можно использовать кольца от блоков электронных трансформаторов). Размеры кольца не критичны, главное поместить обмотки. Первичная обмотка (сетевая) состоит из 100-120 витков провода 0,5мм, растянута равномерно по всему кольцу.

Один из выводов балласта подключается к сетевой обмотке трансформатора через конденсатор (1000-1600 Вольт 4700ПФ, емкость может отклоняться в ту или иную сторону на 30%).

Такой самодельный паяльник достаточно легкий и не занимает много места, если использовать компактные балласты от ЛДС, при этом получается достаточно хороший инструмент, который всегда поможет вам в нужную минуту.

all-he.ru

И снова о паяльниках...газовый и импульсный паяльник., Ручной инструмент и электроинструмент, газонокосилки и тримеры, садовый инструмент и

В нашей первой беседе, посвященной знакомству с паяльниками, уже упоминались такие типы этого инструмента, как газовый, термовоздушный и инфракрасный. Поговорим более подробно об этих типах, а также о других видах паяльников, о которых еще не было сказано ни слова. Итак...

Газовый паяльник хорош тем, что может работать при отсутствии электросети. Для того, чтобы пользоваться им, вовсе не нужно приобретать газовый баллон и уж тем более таскать его вместе с паяльником. Все гораздо проще. Заряжается он от газового баллончика, который применяется при заправке газовых зажигалок.

По сути, данный инструмент является автономным источником тепловой энергии и помимо своего прямого назначения может использоваться и в иных "направлениях" К примеру, с его помощью можно разжечь костер. Причем, ни дождь, ни ветер не в силах этому помешать.

Данный паяльник имеет и другой название - "резак-паяльник". С помощью этого инструмента можно производить резку элементов, выполненных из легких материалов (пластик, оргстекло и т.д.).

Но, наряду с достоинствами, у газового паяльника есть и недостатки. Во-первых, работа с этим инструментом требует повышенного внимания. Открытое пламя, направленное на одежду или на легковоспламеняющийся материал, может стать причиной трагедии. И, во-вторых, во время работы от него исходит много копоти.

А теперь мы, как и обещали в прошлый раз, начинаем разговор об импульсном паяльнике. Он относится к разновидности бытовых паяльников и, как правило, имеет форму пистолета. В "Википедии" об этом инструменте сказано, что появился он "в СССР ещё в 70-ые годы. На конце у него находятся 2 электрических контакта и подсветка. На контакты закрепляется нагревательный элемент. Внутри находится трансформатор, понижавший сетевое напряжение до нескольких вольт, которые и подводились к контактам. Нагревается такой паяльник за 10 секунд. Современные инструменты вместо лампочки накаливания имеют LED-подсветку.

Такие паяльники очень удобны для разогрева шурупов, если они не выкручиваются". Информация о помощи в выкручивании шурупов достаточно значима для тех, кто хоть раз сталкивался с подобной проблемой. К каким только ухищрениям ни приходится прибегать мастерам, чтобы выкрутить "упрямый" шуруп. Наверняка многие проходили через подобные "испытания". Пассатижи соскальзывают с круглой головки шурупа, отвертки срывают шлицы. Попытки пропилить шлицы ножовкой по металлу приводят к тому, что зубья ножовки портят поверхность, на которой "восседает" шляпка. Импульсный паяльник решает эту проблему за несколько секунд. Но... продолжим.

Источник говорит нам, что "импульсный паяльник предназначен для монтажа или демонтажа элементов и узлов электронных и электротехнических изделий. Нагревательный элемент - жало, изготовленное из медной проволоки. Нагрев жала происходит в результате пропускания через него электрического тока низкого напряжения. Импульсный инструмент потребляет крайне мало электроэнергии, т.к. ток через жало пропускается только во время пайки".

Как мы видим, данный паяльник - это плод современных технологий. Со времен античности, когда впервые стали использовать такие устройства, этот инструмент прошел стадии эволюции. И, как говорится, то ли еще будет. Он стал не только итогом многовековых изысканий изобретателей, но и отправной точкой для новых открытий. Конструкция данного инструмента в значительной мере отличается от конструкций его "собратьев". В частности, согласно тому же источнику, он "состоит из преобразователя сетевого напряжения в напряжение повышенной частоты (18...40 КГц), высокочастотного понижающего трансформатора и микропроцессорной схемы управления. Вторичную обмотку трансформатора (объемный виток) образуют токосъемники, к которым с помощью винтов крепится жало. В современных импульсных инструментах, для удобства работы, предусмотрены индикатор уровня мощности и эффективная подсветка места пайки. Как правило, конструктивно он выполнен в корпусе из термостойкой ударопрочной пластмассы... Современные импульсные инструменты, по сравнению с их советскими прототипами, эргономичны: у них очень малая масса и они компактны, что удалось достичь благодаря применению современной технологии преобразования на повышенной частоте".

Конечно, домашний умелец, ограничивающийся небольшим набором инструментов, не станет приобретать данный паяльник. Но строитель, относящийся со всей серьезностью к работе, которую он выполняет в загородном доме и на участке, несомненно, будет обладателем этого инструмента. Тем более, что он имеет ряд плюсов, о которых мы также узнаём из источника. В Энциклопедии говорится, что "к достоинствам можно отнести регуляторы мощности, благодаря которым существует возможность одинаково легко осуществлять и мелкие пайки, и паяные соединения относительно крупных массивных деталей.

В некоторых моделях предусмотрена функция форсированного разогрева, благодаря которой время готовности паяльника может быть сокращено до весьма малых значений".

В заключение беседы о паяльниках мы уделим немного внимания "прадедушке" современных паяльников, конструкция которого представляет собой заостренный кусок меди, зафиксированный на металлической ручке или на скрученной проволоке. Для него "неведомы" понятия "импульс" и "электричество". Так как нагрев осуществляется исключительно от пламени. Мастер нагревает обушок (участок жала, противоположный заостренному наконечнику), периодически проверяя температуру инструмента, прислоняя жало к припою. Он готов к эксплуатации в тот момент, когда припой начинает плавиться. Используется данный инструмент для спаивания контактов проводов, а также для ремонта металлических изделий (тазов, чайников). А вот микросхемы им не "возьмешь".

В следующий раз мы продолжим знакомство с инструментом, используемым домашними мастерами в деле строительства и благоустройства загородного жилья.

Алексей Каверау

В статье использованы фотографии сайтов: pribor-service, equip.vvv, jais, photosight, elkos, sting, zr

www.dkd.ru

Паяльник. Виды и работа. Применение и как выбрать. Особенности

Паяльник – это достаточно простое, удобное и эффективное устройство. Оно применяется для соединения деталей из пластика и металла. Его часто используют при пайке проводов, монтаже труб, лужении или выжигании. Оно незаменимо при соединении мелких деталей. Изделие широко применяется не только в быту, но и во многих промышленных отраслях. Это производства, которые работают с электронными и электрическими схемами, пластиковыми трубами и рядом других изделий. Для каждого вида деятельности используют устройства с определенными характеристиками. Они выбираются с учетом вида пайки, применяемого припоя и соединяемых материалов.

Виды

Паяльник можно классифицировать по способу нагревания.

Нихромовые

Эти устройства выполнены с использованием нихромовой проволоки. Именно на нее подается напряжение для последующего выделения необходимого количество тепла. Ток может подаваться переменный либо постоянный. В наиболее простых типах нихромовых изделий спираль из проволоки наматывается на диэлектрический корпус. В нем установлен наконечник. Нихромовая спираль часто покрывается изолирующим материалом, чтобы снизить тепловые потери.

К плюсам подобного устройства относится низкая цена, неприхотливость и устойчивость к механическим воздействиям. Однако у этого устройства имеются минусы: долгое нагревание, возможность перегорания спирали, что существенно снижает срок службы изделия. Тем не менее, подобные модели находят применение для небольших работ.

Керамические

Эти устройства выполнены с использованием керамических стержней. При подаче тока к контактам стержня происходит его нагревание.

К плюсам подобного устройства можно отнести долгий срок службы, отсутствие риска перегорания в случае интенсивного применения, довольно быстрое нагревание. Тем не менее, подобные модели требуют использования только родных жал, а сами стрежни, выполненные из керамики, не терпят воздействия ударов.

Индукционные

Индукционная катушка является нагревателем жала. К плюсам подобного устройства можно отнести автоматическое поддержание требуемой температуры пайки, отсутствие термодатчиков, сложных контролирующих микросхем. В то же время подобные устройства могут поддерживать лишь заданную температуру, вследствие чего для разных случаев будут нужны совершенно разные жала.

Импульсные

Эти устройства выполнены с применением высокочастотного трансформатора, а также частотного преобразователя.

К плюсам подобных устройств можно отнести весьма быстрое нагревание, удобство применения. Вместе с тем есть и минусы: подобные устройства не подойдут для длительных работ.

Конструктивно подобные устройства могут быть:
  • Стержневыми. Они являются традиционными видами устройств. Изделия выполняются в форме стержня. Рукоятка имеет рабочую часть с жалом. Такие изделия хороши для выполнения работ с мелкими деталями.
  • Пистолетные. Такие изделия широко используются при работах с электрическими проводами.

  • Паяльные станции. Это наиболее сложные изделия, которые состоят из рабочего элемента и блока управления. По своим характеристикам они могут быть;

• инфракрасными – работает посредством инфракрасного нагревания;


• термовоздушными – нагревание выполняется посредством нагревания воздушных масс;


• цифровыми — нагревание выполняется посредством понижения трансформаторного напряжения. Указанные устройства идеальны для выполнения точных работ, к примеру, при ремонте электрических плат.



Также эти устройства делятся на следующие группы;

• с непрерывным нагревом;
• с периодическим нагревом;
• абразивные;
• ультразвуковые.

Устройство паяльника

Медный стержень нагревается посредством нагревателя, выполненного из спирали из нихрома. Это может быть и специальная керамика, которая проводит ток. При использовании нихромового нагревателя в изделии мощность определяется сечением проволоки. Стержень является важной частью изделия, ведь именно этот конец соприкасается с расплавляемым материалом. Поэтому его часто именуют жалом.

Стержень устанавливается в металлической трубке. Для изолирования нагревающего элемента применяется обмотка из изоляционного материала. В качестве него может быть использована слюда либо стеклоткань. Нить из нихрома обматывается сверху. В держателе устройства просверливается канал, через который проводится электрический шнур. Именно через него подается ток для питания изделия. Держатель производится из термостойкого пластика или деревянного материала.

Принцип действия

Паяльник имеет довольно простой принцип работы. При включении устройства в электрическую сеть ток направляется на спираль, выполненную из нихрома. Благодаря значительному сопротивлению нихромового элемента выделяется большое количество тепла. Оно передается на стержень из меди. Стержень обычно нагревается до температуры в пределах 300-350 градусов по Цельсию. Жало устройства (стержень из меди) плавит припой, а также нагревает спаиваемые детали.

Другие виды устройств имеют схожий принцип действия:
  • В импульсных паяльниках первоначально преобразователь повышает частоту напряжения (18-40 кГц). После высокочастотный трансформатор понижает напряжение до рабочего для паяльника. Наконечник подключен к вторичной трансформаторной обмотке, что позволяет пропустить через него наибольшие токи и обеспечить мгновенное нагревание. Указанное нагревание осуществляется лишь в момент нажима на клавишу запуска, в остальное время происходит остывание;
  • Индукционные устройства выполнены с применением катушки индуктора. Изделие снабжено наконечником, на него нанесено покрытие из ферромагнитов. Именно при помощи него образуется магнитное поле, обеспечивающее разогревание сердечника. При достижении требуемой температуры, нагревание прекращается. В случае же понижения температуры нагревание начинается вновь. Это вызвано ферромагнитными свойствами данного устройства.
Применение

Паяльник находит весьма широкое применение:

  • Устройства небольшой мощности (до 40 Вт) применяются для пайки компонентов электроники с использованием припоев на оловянно-свинцовой основе.
  • Паяльные устройства являются незаменимым устройством для электромехаников и электромонтажников.
  • Электропаяльники большей мощности (от 100 Вт) применяются для пайки и лужения деталей большой массы.
  • Для работы с мелкими деталями в производствах, связанных с выпуском и ремонтом микросхем, чаще всего применяют станции и импульсные устройства.
  • Паяльные устройства также применяются в различных производствах, мастерских и быту при проведении операций пайки. Чаще всего их используют для соединения электропроводов, трубопроводов и так далее.
Как выбрать
  • Паяльник необходимо подбирать с учетом того, какие детали необходимо запаять. В большинстве случаев эти изделия используются для удлинения проводов, пайки разъемов антенн или несложных схем и так далее. Для указанных работ подойдет изделие мощностью в пределах 25-40 Вт. Подобные устройства выделяются невысокой ценой. Однако они имеют ограниченное применение.Для профессиональных задач следует выбирать специализированные паяльники с высокой мощностью и функцией регулирования температуры пайки.
  • Для выполнения работ с массивными деталями, к примеру, пайки радиаторов, следует выбирать устройства мощностью в пределах 100-200 Вт. Для распайки резисторов рекомендуется использовать керамические устройства с мощностью 3-10 Вт с никелевым наконечником.
  • При подборе также необходимо обратить внимание на форму и материал жала. Немалое значение будут иметь и габариты устройства. Устройство с прямым термостойким наконечником считается наиболее простым и универсальным. Жало рекомендуется выбирать из медного материала, ведь его легче чистить.
  • Устройство для дома лучше подбирать со спиральным нагревателем. Варианты с нагревателем из керамики более капризны. К тому же они стоят на порядок больше.
  • Для частой работы с микросхемами следует использовать устройства мощностью до 20 Вт. В комплекте к ним должны идти тонкие жала. Рекомендуется присмотреться к изделиям с функцией регулирования температуры.
Как не стоит использовать паяльник

  • Если Вы кому-то дали в долг и этот человек не отдает его, то паяльник, конечно, может помочь. Однако лучше все-таки обойтись без него. В противном случае могут возникнуть проблемы с законом.
  • Не стоит макать устройство в воду. Это чревато не только поражением электрическим током, но и выходом изделия из строя. У него может треснуть наконечник или сгореть обмотка. В итоге будет нужно отправиться в магазин за новой покупкой.
  • Не стоит оставлять без внимания включенный паяльник. Имеется большой риск возникновения пожара.
Похожие темы:



tehpribory.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
