Обратный клапан для воды – что это такое, для чего нужен, виды, как правильно выбрать и установить

Обратный клапан для воды — это устройство, пропускающее поток воды в водопроводе, применяемые для предотвращения обратного движения воды. Он защищает водопровод от снижения давления воды, утечка или остановка работы насоса.

Зачем нужно устанавливать обратный клапан

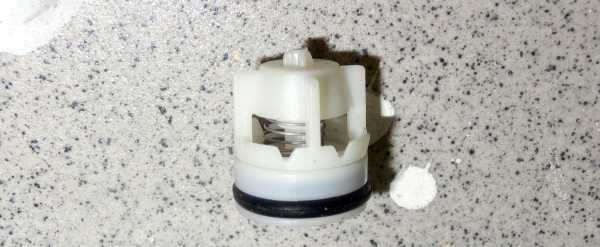

Устройство представляет собой цилиндр с пружинкой внутри и круглой перекрывающей пластиной. Изначально клапан закрыт благодаря пружине внутри. Но под действием потока воды пружина ослабевает, и клапан открывается, пропуская поток через себя. Если сила потока ослабевает по причине утечки, остановки работы насоса или других причин, и под действием пружины перекрывающая пластина захлопывается. Если вода, не ощущая давления, идёт обратно, клапан не даёт ей такой возможности.

Такая система весьма полезна в отоплении и водоснабжении частного дома. Он не даёт воде в случае остановки работы насоса вытекать обратно в дачный колодец или другой источник воды. Во время перебоев с электричеством или отключения работы насоса, отпадает необходимость повторно заполнять всю систему водой. Часто размеры клапанов обозначаются в дюймах.

Вот перевод дюймов в миллиметры:

Характеристики



DN диаметр проходного отверстия или номинальный диаметр. Он достаточно условный и не соответствует реальному проходному диаметру внутри трубы.

Надо также учитывать толщину стен трубы. Для примера ниже приведена таблица, из которой видно, насколько реальный проходной диаметр отличается от номинального прохода.

Все размеры условных проходов прописаны в Межгосударственном стандарте соединения трубопровода и арматуры (Москва, Стандартинформ, 2006). Диапазон размеров обратного клапана колеблются в пределах 15−200 мм.

Как правильно выбрать

При выборе устройства следует учитывать следующие факторы:

  1. PN номинальное давление, что означает максимальное давление, при котором клапан будет безопасно функционировать. Значения условного давления PN также имеются в Государственном стандарте Союза ССР «Соединения трубопроводов и арматура» ГОСТ 26349–84. Кроме того, используются международные стандарты ISO, немецкие DIN и североамериканские ANSI.
  2. Место установки.
  3. Степень загрязнения окружающей среды.
  4. Способ крепления к водопроводу.

По способу крепления клапаны бывают:

  1. Крепление к полипропиленовым трубам с помощью сварки.
  2. Фланцевое крепление, при котором фланцы крепятся с трубопроводом через фланцы.
  3. Муфтовое крепление через резьбовую муфту. Обычно применяется при монтаже с трубами небольшого диаметра.
  4. Межфланцевое крепление, когда клапан зажимается между фланцами трубопровода.

По типу устройства обратные клапаны для воды делятся на обратные затворы и непосредственно клапаны. Они отличаются друг от друга тем, что у обратного клапана в качестве внутренней перегородки находится золотник, а у обратного затвора затворка в виде круглого диска.

Затворка также бывают ударными (закрываются с ударом, который никак не влияет на работу системы) и безударные (закрываются мягко). Затворка могут быть выполнены из бронзы, титана, латуни, стали, чугуна и неметаллических материалов. В зависимости от способа исполнения затворки устройства делятся на типы:

  1. Подъёмного типа. Под действием давления потока воды клапан поднимается, ослабляя давление пружины.
  2. Шарового типа. У такого клапана вместо затворки находится шар, который в случае прекращения потока воды опускается, не давая воде идти обратно.
  3. Поворотного типа. В нём затворка выполнена в виде откидной створки.

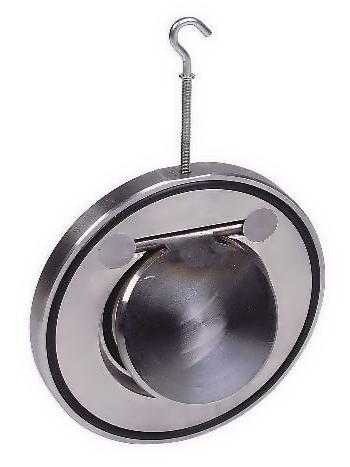

  4. Межфланцевый. В нём также затворка выполнена в виде диска или створок, которые не дают воде идти обратно в случае отключения насоса.

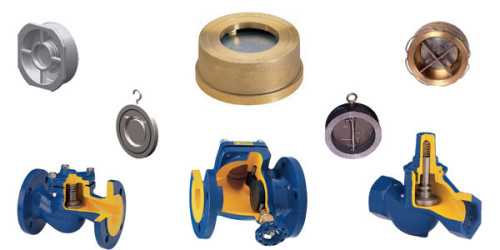

Какие виды есть

Клапан обратный межфланцевый V 275. Ду 15−100

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий воду, пар;
  • максимально допустимая температура -250С;
  • максимально допустимое давление — 16 бар;
  • материал корпуса — латунь.

Обратный клапан шаровой V6516 (Ду 50−500, Ру 10) и RD12 °F (Ду 50−500, Ру 16)

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий сточные воды, техническую воду, жидкости рН 4−8;
  • максимально допустимая температура -70С;
  • максимально допустимое давление — 10 бар;
  • материал корпуса — чугун.

Затвор обратный поворотный ГРАНЛОК®, межфланцевый, стальной

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий воду, пар;
  • максимально допустимая температура -110С;
  • максимально допустимое давление — 16 бар;
  • материал корпуса — нержавеющая сталь.

Обратный клапан подъемный фланцевый серии RD50 °F стальной

  • защита водопровода от обратного потока;
  • монтируется в трубопровод, транспортирующий воду, пар;
  • максимально допустимая температура -350С;
  • максимально допустимое давление — 40 бар;
  • материал корпуса — сталь.

Преимуществом межфланцевых обратных клапанов является их малый вес и небольшой размер. Их можно монтировать не только горизонтально, но также вертикально и под наклоном. Часто они монтируются с полипропиленовыми трубами. Их надо устанавливать строго по направлению потока воды. В аварийной ситуации при остановке работы насоса может случиться гидроудар, который может привести к повреждению гидросистемы. В этом случае применяются двухстворчатые клапаны. В случае, когда водный поток идёт обратно, створки складываются и не допускают проникновения воды в систему. Диаметр таких клапанов 50−700 мм.

Простые обратные клапаны имеют диаметр до 400 мм и используются в системах, где удары затворки в случае остановки работы системы не навредят дальнейшей работе гидросистемы. В гидро- и воздушных системах большого размера используются безударные поворотные клапаны. Также они не слишком требовательны к загрязнению воды.

Шаровые обратные клапаны используются чаще всего в сантехнике. Обратный подъёмный устанавливается только вертикально. Также такое устройство чувствительно к чистоте окружающей среды.

Где устанавливать

Чтобы под давлением в трубе с горячей водой вода через смеситель не попадала в трубу с холодной водой, применяют обратный клапан. Его же устанавливают и на счётчики воды по определенным правилам. Также обязательно монтируют в частных домах с автономной системой отопления перед насосом. Это связано с тем, что обратный поток воды раскручивает рабочее колесо насоса в обратном направлении, что может навредить работе насоса.

Таблица: приблизительная стоимость обратных клапанов для воды разных производителей

Если не установить обратный клапан воды, то может:

  • в смесителе для ванной или кухни из-за большого давления, горячая вода попадёт в кран с холодной водой, и из обоих кранов будет идти горячая вода;
  • из-за вибрации, вызванной потоком воды, счётчики воды могут крутиться ещё быстрее, насчитывая несуществующие траты воды;
  • горячая вода от электрического водонагревателя может идти в сторону стояка;
  • в системе автономного водоснабжения при отключении насоса вода может пойти обратно;
  • в двухконтурном газовом котле при отсутствии устройства может произойти откачка воды из нагревательного контура.

Оцените статью:

Поделитесь с друзьями!

septik.guru

Что такое и для чего нужен обратный клапан для воды

Для нормального функционирования водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта. В некоторых случаях обратный клапан для воды является хорошей защитой от возникновения внеплановых неполадок и дорогостоящего ремонта при утечке. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно. На корпусе всегда можно увидеть яркую стрелку, указывающую, в какую сторону должен быть направлен поток.

Принцип действия

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым:

  1. В квартире многоэтажного дома подача горячей и холодной воды проходит раздельно друг от друга. Каждый водный поток имеет свой стояк. Как правило, давление воды в них не совпадает. Когда человек открывает кран, начинается подача горячей и холодной воды. Из-за разницы в уровне давления в трубах происходит неравномерное распределение подачи воды в кран. Те потоки, которые поступают с большим давлением, идут первыми. Именно они приводят к повышению давления в магистрали. Потоки воды с меньшим давлением могут иметь обратный отток в трубу и стояк. Для многих знакома ситуация, когда из крана с холодной водой идет горячая. Чтобы исправить такой казус, используют обратный клапан для воды.
  2. При установке накопительного обогревателя (бойлера) монтаж обратного клапана на вход холодной воды является обязательным. Особенностью эксплуатации бойлеров является то, что наполняются они только напором холодной воды. В процессе нагревания давление внутри емкости увеличивается, и горячая вода стремится к выходу в магистраль холодного водопровода. Монтаж обратного клапана исключает такую ситуацию.
  3. В частных современных домах отопительная система состоит из нескольких контуров. В каждом из них различная температура теплоносителя. Например, в здании предусмотрен один контур для эксплуатации бойлера, а второй предназначен для отопительной системы, третий контур — для теплых полов. В каждом контуре есть свое сопротивление, поэтому их оборудуют различными по своим характеристикам насосами. Для того чтобы предотвратить ситуацию, когда насос провоцирует обратное движение теплоносителя с меньшим насосом в контуре, используется клапан обратный.
  4. Насосы для водонапорных скважин должны быть в обязательном порядке оборудованы обратным клапаном. Принимая во внимание, что насос может быть расположен на глубине в десятки метров, в случае отключения агрегата вода обязательно устремится обратно из водопровода. Допустить такую ситуацию нельзя, шланг для насоса в этом случае не спасет.
  5. Подключая отопительный прибор к основным магистралям, питающим дом, специалисты рекомендуют монтировать обратный клапан на магистрали отопления перед входом в систему. Это гарантирует правильное направление теплоносителя.

Разнообразие видов

Обратные клапаны подразделяют на несколько видов:

  1. Пружинный отличается наименьшими размерами. Данный элемент включает особый затвор — диск или пластину, которая прижимается пружиной. В работе диск, попадая под давление воды, отжимается, тем самым обеспечивая свободный проход для водных потоков. Если давление снижается, пружина прижимает пластину, перекрывая отток воды. Размеры обратного клапана данного вида варьируются от 0,15 см до 0,20 см.
  2. Двустворчатый, как правило, используется в габаритных и сложных системах. Например, если в гидросистеме дома произойдет остановка насоса, возникнет водный поток большой силы, который нанесет существенный урон всей системе. Принцип работы обратного клапана двустворчатого типа основан на том, что под воздействием сильного потока воды запорный элемент складывается пополам. Сильные водные потоки возвращают исходное положение элемента, прижимая его.
  3. В лепестковом устройстве запорным элементом является золотник. При сильном давлении воды золотник опрокидывается, открывая путь жидкости. Стоит давлению снизиться, золотник падает и закрывает доступ проходного канала.
  4. Принцип работы обратного клапана шарового типа немного иной. Запорный элемент — шар с пружиной. В случае низкого давления он прижимается, закрывая доступ к оттоку воды. Данный вид обратных клапанов используется в сантехнических элементах, где трубы имеют меньший диаметр, чем в общей магистрали.
  5. Устройство обратного клапана подъемного типа включает в себя особый элемент — подъемный золотник. Высокое давление воды поднимет его, тем самым открывая путь для теплоносителя. Как только давление снизилось, золотник падет и препятствует обратному оттоку. Стоит отметить, что данный вид клапана монтируется только на горизонтальных трубах.

Предназначение обратного клапана для канализации

Обратный клапан для канализации используют, чтобы предотвращать возвратное поступление отходов жизнедеятельности человека. Переполненный унитаз грозит серьезными неприятностями, если отсутствует обратный канализационный клапан. Именно он предотвращает возврат в систему стока, когда забивается общая система канализации. Несмотря на всю важность вопроса, данное устройство имеет довольно простую конструкцию. Обратный клапан для канализации включает в себя специальный пружинистый рычаг, который крепится к корпусу, и особую пластину круглой формы с резиновой прокладкой. Она призвана закрывать плотно выход. Напор поднимает запор, и вода начинает поступать. Как только давление снижается, рычаг опускается и препятствует возврату жидкости в систему.

Обратный клапан для канализации может быть изготовлен из разных материалов. Традиционно применяется бронза, чугун или нержавеющая сталь. В некоторых случаях данный прибор можно встретить выполненным из полипропилена и поливинилхлорида.

Установка обратного клапана на канализацию требует соблюдения некоторых правил:

  1. Монтаж устройства проводится только в том месте, из которого легко провести осмотр и текущий ремонт.
  2. Выбирая модель для канализации, важно учитывать все ее технические характеристики.
  3. Монтируя выбранный клапан, важно придерживаться направления, указанного стрелками на корпусе прибора.
  4. Обязательно проверяют купленный прибор на предмет герметичности.

Чтобы установка обратного клапана на канализацию прошла легко и быстро, следует заранее продумать месторасположение прибора и подготовить все необходимые инструменты. В трубопроводе вырезают кусок поверхности, в который без труда вписывается обратный клапан.

Если труба чугунная, необходимо предусмотреть специальный переходник с пластика на металл.

Монтаж обратного клапана — дело важное, позволяющее защитить ваш дом от проникновения посторонних неприятных запахов, шумов и канализационных вод. Работы по монтажу не требуют особых знаний или подготовки, главное — все делать аккуратно и продуманно.

pikucha.ru

Обратный клапан для воды для насоса: виды, принцип работы, установка

Водяные обратные клапаны относятся к запорной арматуре, и предназначены для пропускания потока воды только в одном направлении. Такое свойство позволяет широко использовать их, в частности, для самовсасывающих насосов, а также для создания автономных водопроводных систем. Так, обратный клапан для воды для насоса предотвращает возвратное движение поднятой насосом воды обратно в колодец или в скважину. Еще одно удобство использования такого клапана состоит в том, что не нужно ждать, пока жидкость вытеснит находящийся в шланге воздух. Если шланг был уже заполнен водой, подача начнется сразу же.

Из каких элементов состоит обратный клапан для воды

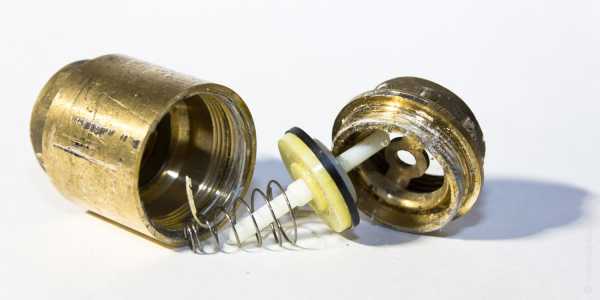

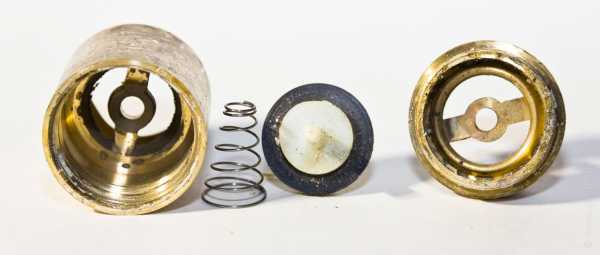

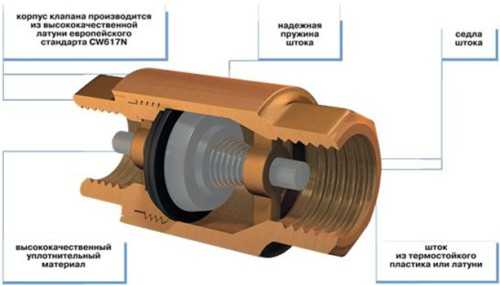

Устройство обратного клапана для воды достаточно простое. Он состоит из таких элементов:

  • разборный металлический корпус, состоящий из двух частей, каждая из которых снабжена резьбой;
  • пластиковый или металлический затвор с прокладкой;
  • пружина, служащая для подпирания затвора.

Как работает обратный клапан

В работе клапана нет ничего сложного. Обратный клапан для воды для насоса работает по следующему принципу. Когда вода через насос не поступает в шланг или трубопровод, затвор поддавливается пружиной, и находится в закрытом положении. Когда перед клапаном появляется давление воды, достаточное для отжимания пружины, затвор открывается, позволяя воде протекать в трубопровод. Когда насос отключается, а давление воды падает, пружина вновь поджимает затвор, который закрывается. Помимо пружины, находящаяся в трубопроводе вода также давит на затвор, не позволяя ему открыться.

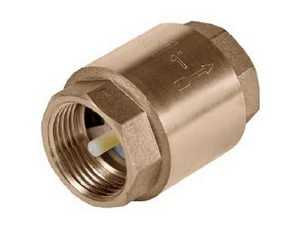

Наиболее популярный тип обратного клапана для бытового использования

Важно: Этот принцип работы имеют все клапаны не зависимо от того, используются они на трудопроводе с насосом или без него.

Типы обратных клапанов

Обратный клапан на воду может различаться конструкцией, материалом изготовления, особенностями установки и размерами. Попробуем классифицировать их по данным отличительным признакам:

По типу запирающего элемента

На заметку: Бытовые клапаны преимущественно имеют конструкцию подъемного типа, в которых пружина является заменяемой. В случае отказа клапана именно ее поломка является причиной отказа.

По материалу изготовления
  • из латуни. Это надежный, устойчивый к коррозии материал, обладающий долговечностью и неприхотливостью в обслуживании. Считается идеальным материалом для использования в быту;
  • из чугуна. Используется этот материал сравнительно редко, так как подвержен коррозии и постепенному обрастанию отложениями. Применяются чугунные клапаны на трубопроводах больших диаметров. В быту чугунные клапаны не используются;
  • из нержавеющей стали. Они лишены практически всех недостатков. Являются прочными, устойчивыми к коррозии и агрессивным веществам, долговечными. На нержавеющий обратный клапан на воду цена устанавливается наиболее высокая, но и качество такого изделия всегда на высоте.

В большинстве случаев составные части обратного клапана изготовлены из разных материалов. Так, корпус может быть латунным или нержавеющим, затвор обычно пластиковый, а пружина может оказаться просто стальной или нержавеющей. Поэтому, при покупке, сразу интересуйтесь, какие материалы использовались при изготовлении клапана.

Совет: Для бытового применения рекомендуется выбирать изделия из латуни, так как служат они очень долго, а стоимость их невысока.

По способу крепления
  • муфтовые крепления. Таким способом крепится подавляющее большинство обратных клапанов. Для крепления используются 2 резьбовых перехода. Их диаметр может быть совершенно различным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. К трубопроводам крепятся посредством фланцев. Это преимущественно чугунные клапаны, применяемые на трубопроводах очень больших диаметров;
  • межфланцевые крепления. Клапаны крепятся между двумя фланцами, которые стягиваются болтами. Их применение также ограничивается трубопроводами солидного диаметра.
По размеру
  • стандартные клапаны. Используются на большинстве трубопроводов;
  • миниатюрные изделия, вставляемые внутрь сгонов водяных счетчиков. Применяются в случае, если на трубопроводе нет места для установки стандартного обратного клапана;
  • небольшие клапаны, устанавливаемые на выходах счетчиков;
  • чугунные клапаны больших размеров, устанавливаемые на трубопроводах общественного использования и промышленного назначения.

О том, как производится установка насосной станции, вы можете узнать из отдельного материала.

Различные способы соединения пластиковых труб в зависимости от материала описан в другой статье сайта.

А про строительство колодезного домика читайте тут.

Где устанавливаются

Установка обратного клапана на воду производится в следующих местах:

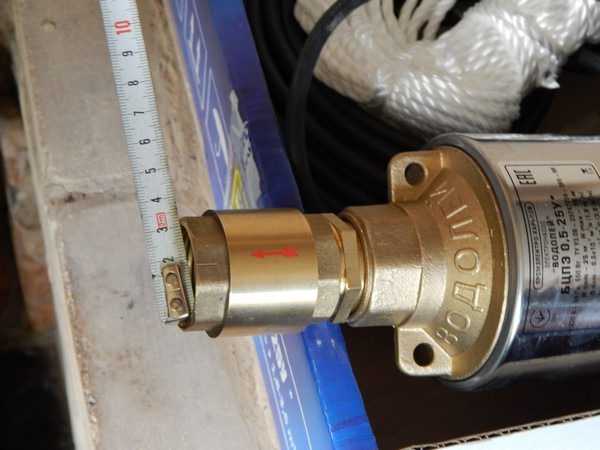

  • На выходе погружного насоса, опущенного в колодец или в скважину. При выключении насоса вода не будет возвращаться в обратном направлении;

    Установка обратного клапана на погружном насосе

  • На конце опущенного в воду всасывающего патрубка поверхностного насоса или насосной станции. После выключения насосного агрегата вода будет всегда оставаться в патрубке;

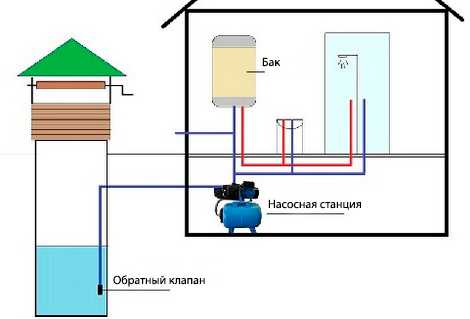

    Обратный клапан для системы водоснабжения на базе насосной станции

  • На входе холодного трубопровода в бойлер. В этом случае, если в трубопроводе не будет воды, из бойлера не начнется обратный слив жидкости;
  • На различные виды водопроводов, особенно, если используются одновременно холодный и горячий трубопроводы. Давление воды в трубопроводах разное, поэтому может возникнуть продавливание горячей воды в холодную магистраль или наоборот через смеситель. Клапан обратного давления воды, установленный в каждой отдельной магистрали, не допустит ее обратного тока;
  • В системах автономного отопления, когда имеется несколько отдельных контуров с разным давлением теплоносителя. В этом случае каждый контур имеет отдельный насос. Если мощность насосов разная, то более мощный агрегат может продавить теплоноситель в соседний контур, где насос имеет меньшую мощность. Этого совершенно нельзя допускать, поэтому клапан обратного хода воды является обязательным элементом в такой системе;
  • На водомеры для предотвращения движения воды в противоположную сторону;
  • В канализационных системах для предотвращения обратного хода стоков.

Вполне легко установить обратный клапан на воду своими руками правильно, ведь для этого достаточно владеть минимальными сантехническими навыками, а также иметь необходимый инструмент. Основное правило в процессе установки — прикрутить клапан в нужном направлении. На корпусе устройства нанесена стрелка, показывающая направление движения воды через клапан.

Мы разобрали, для чего нужен обратный клапан на воду, а также рассмотрели разновидности и особенности таких клапанов. Использование этих полезных изделий способно предотвратить возникновение аварийных ситуаций в водопроводных и отопительных системах, а также значительно облегчить работу с водяными насосами и насосными станциями.

okanalizacii.ru

Как подобрать обратный клапан для воды по функциям?

Правильная эксплуатация трубопровода зависит от того под каким направлением происходит течение воды в устройстве. Для того, чтобы водопровод был исправным его обязательно оснастить вспомогательным устройством, в нашем случае помощником послужит обратный клапан для воды. В этой статье мы рассмотрим подробности выбора и установки этих незаменимых механизмов и рассмотрим вопрос, как устройства проходят эксплуатацию.

Виды и отличия конструкций

В задачи всех видов водных клапанов относят упрощение сантехнических работ и защиту от перепадов давления в трубопроводе, в частности если нарушена эксплуатация насоса. Помимо этого, каждый отдельный тип имеет еще и конкретные задачи, так как нужен в водопроводной магистрали. Встречается несколько разновидностей, которые делают обратный клапан для воды многофункциональным:

Виды водяных обратных клапанов

  • устройства с запорным механизмом подразделяют на шаровый дисковый, лепестковый, золотниковый;
  • разделяют по типу фиксации: межфланцевый, фланцевый, муфтовый;
  • по скорости перекрытия воды клапан бывает: захлопывающимся и плавным.

Каждый из вариантов имеет свои индивидуальные особенности, которые важно учитывать при покупке.

Итак, шаровый клапан представляет собой шариковый пружинный механизм. Дисковый тип клапана содержит в своем строении специальный диск. Обе эти конструкции способны работать с максимально высоким давлением воды, которое допустимо для полипропиленовых трубопроводов в домашних условиях. Часто подобная конструкция устанавливается после насоса от скважины или другого источника. Посмотрите на фото, как выглядит приспособление.

Шаровый обратный клапан на воду

Лепестковое приспособление способно эксплуатироваться исключительно в трубах с низким давлением, для золотниковых вариантов характерна конструкция золотника, которая и является основным рабочим элементом. Все эти устройства изготавливаются из латуни или полипропилена, в основном они устанавливаются до и после счетчика.

Межфланцевый обратный клапан для воды устанавливается в домашние трубопроводы строго по устаревшей технологии, в то время, когда фланцевые и муфтовые варианты крепятся болтами или имеют резьбы для нормальной фиксации. При необходимости может применяться и шариковый рабочий пружинный механиизм.

Захлопывающийся механизм срабатывает моментально при поступлении воды, а плавный работает несколько медленнее, но при этом выдерживает более длительный срок службы. Фото подскажет как работает механизм.

Обратный клапан с захлопывающимся механизмом

Каждый из типов обратных устройств может применяться как для водопроводного насоса, так и для целей помещения в рабочую магистраль трубопровода. При этом все клапаны имеют отдельные функциональные особенности и фиксируются за пределами счетчика.

Внимание! Не допускайте использование в доме контролирующих установок бывшего употребления, а также до тех пор, пока не будет изучено устройство обратного клапана. Эти характеристики должны быть проверены на месте приобретения.

Функциональные способности обратных клапанов

Клапан обратный поворотный и другие типы служат своего рода предохранителем водопроводных конструкций от перепадов давления и гидроударов, следствием которых становится внезапная остановка насоса. Благодаря этому продуманному устройству все трубы теперь в безопасности, так как в них налажены частично автоматизированные процессы. В частности, сосредоточены в использовании межфланцевый и шаровый вариант, так как они уже давно доказали свою эффективность перед потребителями.

Подобная защитная конструкция обладает следующими функциями:

  • защищает ваши бытовые условия от затопления, особенно если происходит усиление обратного потока воды, разумеется если приспособление правильно установлено после счетчика;
  • если устанавливается клапан обратный поворотный в канализационную магистраль, это обеспечивает отсутствие неприятного запаха, особенно если конструкция не эксплуатируется длительное время;
  • не позволяет в трубопровод попадать различного рода загрязнениям, если наблюдается их пропуск от насоса.

При обустройстве многоквартирных домов специалисты рекомендуют устанавливать обратные клапана в нижних этажах, где расположены трубопроводы, так как это снижает риск затопления квартир. Популярностью при таких обстоятельствах пользуется межфланцевый прибор.

Обратный клапан для воды: конструкция

Выбор устройства для обслуживания домашнего трубопровода

При покупке защитного механизма для монтажа в водопроводе, следуют руководствоваться несколькими параметрами, тогда установка будет радовать своими эксплуатационными особенностями хозяина. Предлагаем вашему вниманию несколько простых правил.

  1. Перед покупкой изучите особенности конструкции и соединительного элемента клапана. Важно полное соответствие диаметру на трубопроводе. В современных домашних условиях все стараются использовать муфтовые варианты, так как именно путем соединения собирается большинство водопроводных систем.
  2. Проанализируйте принцип работы обратного клапана. Если сами в этом не разбираетесь уточните у продавца или имеющейся документации к изделию, если оно фирменное. При наблюдении некоторых нарушений или неисправностей откажитесь от покупки.
  3. Если появилось требование купить межфланцевый, фланцевый или шаровый механизм для насоса или других технических целей обязательно сопоставьте их возможности с особенностями среды, в которую они будут закреплены.
  4. Материал изготовления должен быть выбран, опираясь на технические характеристики водопровода: пластиковый подойдет для полипропиленовых конструкций. Если обратный клапан необходим для горячего трубопровода, лучше выбрать приспособление из прочного металла, так как многие пропиленовые конструкции не выдерживают высокие температуры.
  5. Отличной альтернативой для всех непрочных конструкций считаются именно латунные изделия. Они обладают высокой защитой от механических и температурных деформаций, а также в конструкции имеют шариковый способ действия (не во всех моделях).

Внимание! Все конструкции защиты от гидроударов в трубопроводе нужно приобретать разумно, учитывая не только правила подбора, но и ряд функциональных особенностей.

Установка обратного клапана в основную магистраль

Установка обратного водного клапана на трубопровод в доме производится после насоса (если он присутствует) и после водяного счетчика. Стоит отметить, что тактика монтажа во многом зависит от того, какой тип конструкции был вами подобран. Ознакомьтесь с принципом установки клапанов в фото.

Правильная установка обратного клапана на воду

Для металлических муфтовых вариантов можно использовать резьбовые соединения или сварочный аппарат. Оба варианта фиксации отличаются надежностью. Специалисты не отмечают высокой надежности в подобных установках, но тем не менее они считаются весьма функциональными.

С целью установить межфланцевый механизм, предусматривается технология его закрепления между двумя пластинами в трубопроводе. Обратите внимание, что пластины должны быть приварены к трубам отдельно, кроме чего такой монтаж практикуется и для насоса, но все крепления осуществляются строго после водомерного счетчика.

Шаровый обратный клапан представляет собой фланцевую разновидность, в котором установлен шариковый рабочий способ затвора. Крепить его можно только в подходящих условиях, а также важно соблюдать рабочее устройство обратного клапана для воды.



Вас могут заинтересовать:

prokommunikacii.ru

Обратный клапан для воды | Добродушный Сантехник

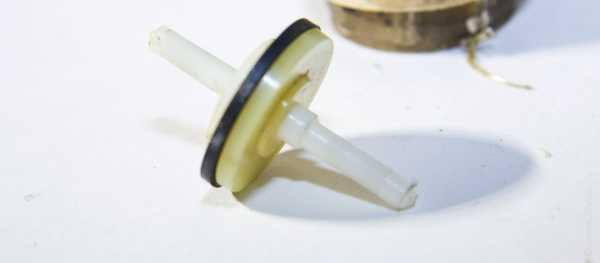

Клапаны бывают с металлическим и пластиковыми затворами.



С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

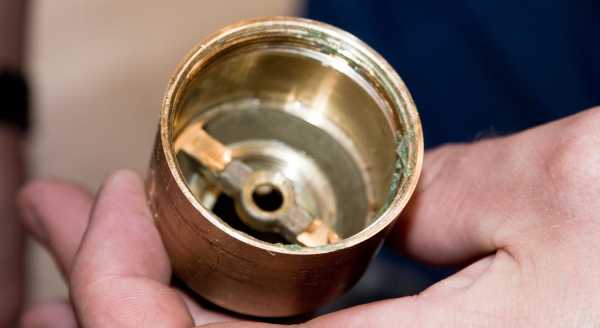

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

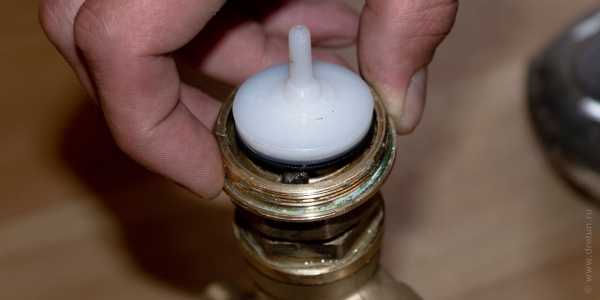

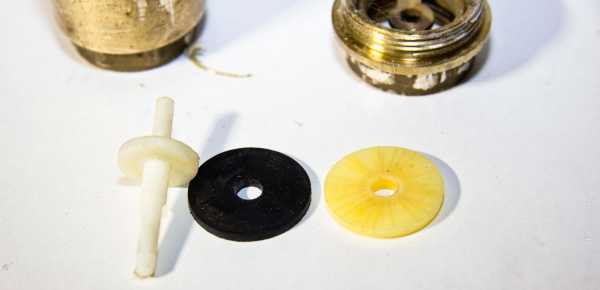

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

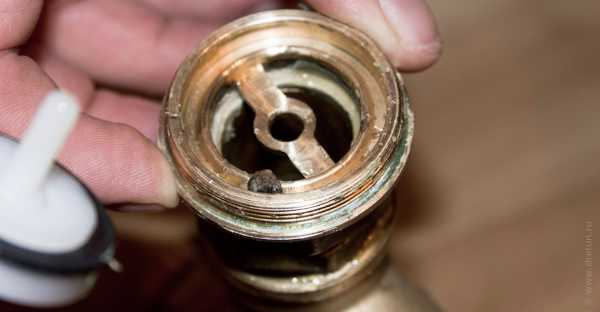

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.



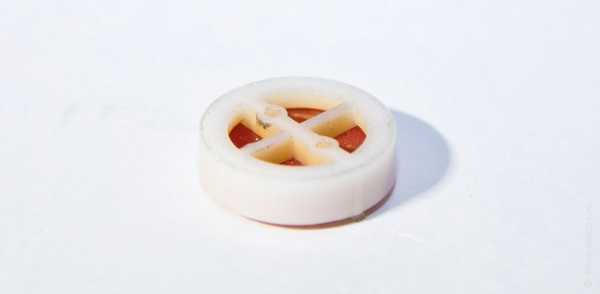

Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.


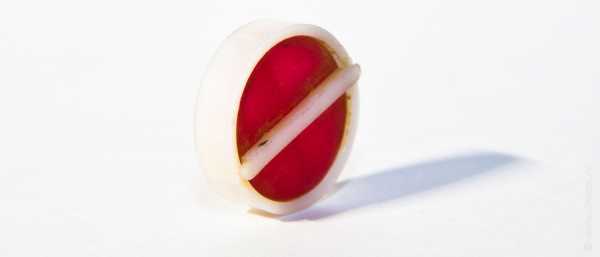

Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

Чугунные обратные клапаны, установленные в водомерных узлах.

Не понимаю их смысла, ибо они почти не работают сразу после установки.

Старый трубопровод:

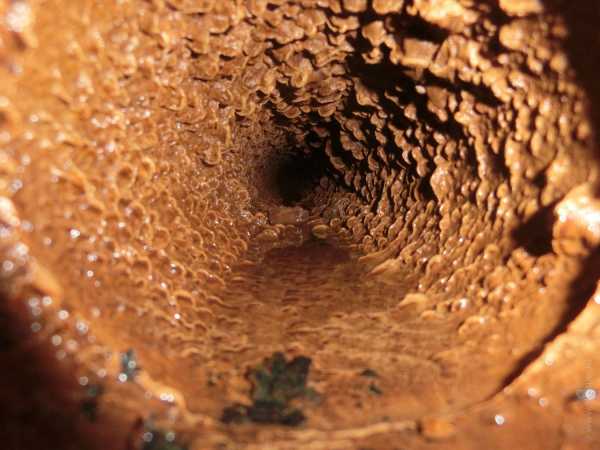

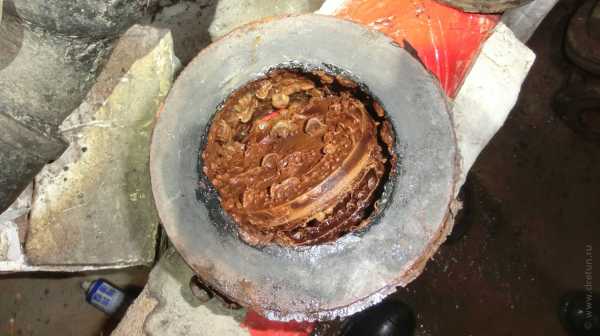

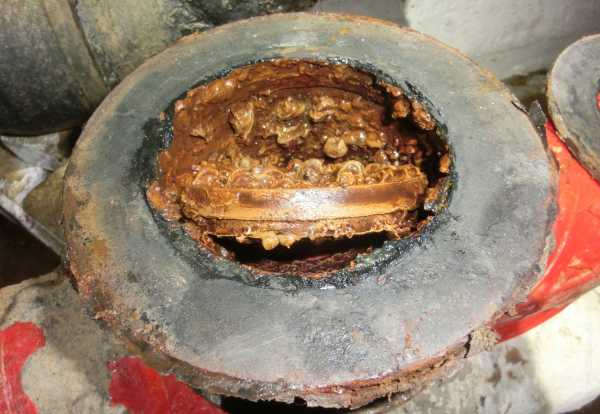

И старый чугунный обратный клапан:

Выполнять свою функцию он конечно же не в состоянии:

Другие, современные обратные клапаны:

dretun.ru

Для чего нужен обратный клапан?

Обустройство водопроводной и отопительной системы — очень ответственное и важное занятие, которое нуждается в профессиональном подходе. Связано это с необходимостью правильной комплектации и подбора всех необходимых составляющих. В этой статье мы расскажем, для чего нужен обратный клапан и на что следует обратить особо пристальное внимание при его выборе и монтаже.

к содержанию ↑

Что такое обратный клапан?

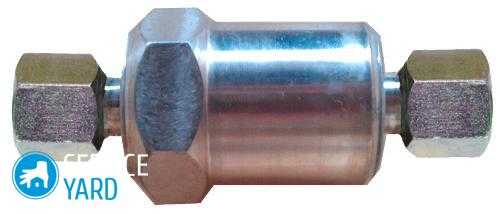

Обратный клапан — один из видов трубопроводной арматуры, который выполняет защитную функцию и препятствует движению рабочей среды в обратном направлении основного потока. Эти запорные устройства имеют достаточно простую и понятную конструкцию, что существенно упрощает процедуру их эксплуатации и монтажа.

Большинство жителей многоквартирных и частных домов задаются вопросом, для чего нужен обратный клапан в водопроводе? На самом деле именно этот вид защитной арматуры не только обеспечивает корректное функционирование системы водоснабжения, но и позволяет существенно экономить.

Важно! Основной фактор экономии заключается в том, что вода задерживается в системе, а не уходит обратно.

Для чего нужен обратный клапан?

Данное устройство подходит для монтажа на любые типы коммуникаций:

  1. Обязательной является установка обратного водопроводного клапана в системах, где производится водозабор из скважины или колодца. Основная задача данного устройства заключается в поддержании давления в системе, что в свою очередь препятствует утечке воды, даже в случае возникновения проблем с электроснабжением.
  2. Также благодаря наличию обратного клапана существенно продлевается срок эксплуатации насосного оборудования, ведь оно никогда не функционирует “на сухую”.

к содержанию ↑

Виды обратных клапанов

Между собой обратные клапаны отличаются не только по конструкции, но и по способу присоединения к общей системе трубопровода. Вид крепления может быть следующим:

  • Неразъемное соединение — сварка или пайка, которая может быть выполнена на трубопроводе из любого материала. Данный способ крепления отличается достаточно высокой трудоемкостью, но при правильном выполнении обеспечивает отличную герметичность.
  • Фланцевое крепление — два элемента, которые по форме напоминают диск, стягиваются между собой при помощи специальных болтов. Этот вариант присоединения часто используется в трубопроводах больших объемов.
  • Муфтовое соединение — лучше всего подходит для небольших по объему трубопроводных систем и представляет собой крепеж узла с внутренней резьбой. Чаще всего данный метод используется в частных постройках.
  • Межфланцевое крепление — предназначено для изделий, которые имеют плоскую форму и выполняется за счет их фиксации между двумя фланцами.

Важно! Наиболее подходящий способ крепления следует выбирать, заранее посоветовавшись со специалистом, так как именно от этой характеристики будут зависеть особенности выполнения монтажных работ.

к содержанию ↑

Область применения

Существуют водопроводные системы, где применение обратного клапана является обязательным, а также трубопроводы в которых применение данной арматуры рекомендуется со стороны специалистов. Свое применение данное оборудование нашло как в промышленном секторе и ЖКХ, так и в жилых помещениях.

Чтобы понять лучше, для чего нужен обратный клапан, надо знать, в каких бытовых ситуациях он применяется. В основном это такие направления:

  • при оборудовании стояков для подачи холодной и горячей воды в многоквартирных домах;
  • в процессе эксплуатации накопительных систем нагрева воды — бойлеров, электрических и газовых колонок;
  • для оснащения системы автономного отопления в частном доме;
  • при использовании глубинных насосов для подачи воды из скважин.

Системы центрального водоснабжения в многоквартирных домах

Зачастую в каждой квартире производится подача горячей и холодной воды, что осуществляется за счет использования раздельных стояков. В основном давление в различных системах отличается и иногда это различие может быть очень существенным.

При пользовании водой мы обычно открываем одновременно оба смесителя, что позволяет получить водный поток желаемой температуры. В результате данного действия вода движется по направлению от большего уровня давления к меньшему.

Именно поэтому бывают ситуации, когда стояк с большим давлением пересиливает более слабую магистраль, а в результате такого взаимодействия может наблюдаться обратное движение воды по трубе.

Важно! При неправильном оборудовании водопроводной системы может наблюдаться ситуация, когда в предназначенном для холодной воды стояке появляется горячий поток.

Избежать данной ситуации можно за счет использования обратного клапана, который устанавливается непосредственно после счетчика водопотребления. В данных случаях установка арматуры является обязательной и документально зафиксирована среди основных требований водоснабжающих организаций.

Установка водонагревательных приборов накопительного типа

Если вы решили установить в своей квартире бойлер или же колонку, то специалисты обязательно посоветуют вам произвести монтаж обратного клапана в области входа холодной воды в систему. Связана такая рекомендация преимущественно с особенностью действия нагревателя.

Такой прибор обычно наполняется благодаря напору холодной воды, а в процессе эксплуатации, благодаря естественным процессам физики, при нагревании жидкости, повышается уровень ее давления. Таким образом, горячая вода стремится начать обратное движение по магистрали с холодной жидкостью. По такому примеру, надеемся, вам более понятно, для чего нужен обратный клапан, ведь именно он препятствует подобному явлению.

Организация автономного отопления в доме

Использование обратных клапанов является необходимым, если вами выполняется обустройство системы автономного отопления для обогрева частного жилого помещения. Связана такая потребность с использованием нескольких рабочих контуров, которые могут иметь различную температуру рабочей среды и разное функциональное предназначение.

К примеру, часто оборудуются следующие системы:

  • контур для нагрева воды в накопительном приборе — бойлере;
  • контур для снабжения водой отопительных радиаторов;
  • контур для реализации теплых полов.

В каждой из вышеперечисленных систем имеется свое гидравлическое сопротивление, которое регулируется циркуляционным насосом с разнообразными напорными характеристиками.

При такой системе автономного отопления пользователи достаточно часто сталкиваются с ситуацией, когда насосное оборудование с большей мощностью может спровоцировать обратное движение рабочего потока по системе с менее мощным насосным оборудованием. Возникновение такой ситуации не только нежелательно, но и недопустимо. Поэтому специалисты настаивают на обязательной установке обратных клапанов на выходе каждого циркуляционного насоса.

к содержанию ↑

Особенности конструкции

Между собой клапаны отличаются не только по предназначению и способу крепления, но и по конструктивному строению. Чаще всего для оборудования систем водообеспечения применяются следующие разновидности обратных клапанов.

Межфланцевые

Главным преимуществом такого вида арматуры является демократическая цена и небольшие габариты. Наиболее рационально использование таких конструкций для систем, где имеется существенный дефицит пространства. Монтаж данного оборудования осуществляется достаточно просто, ведь его достаточно зажать между основными элементами конструкции. Главное условие — установить обратный клапан в правильном положении, чтобы водный поток свободно проходил в нужном направлении.

Основной рабочий узел данной конструкции представлен прижимным диском, который фиксируется за счет пружины определенной жесткости. Под давлением потока клапан открывается, а когда физическое воздействие ослабевает, то происходит его автоматическое закрытие, которое препятствует движению рабочей среды в обратном направлении.

Важно! Для систем водообеспечения, где существует опасность гидроударов, принято использовать двухстворчатые механизмы с помощью которых достигается защита высокого уровня. Такого рода система представлена в виде двух кругов, которые закрепляются на общей оси. На многих механизмах такого рода предусмотрено наличие амортизирующих узлов, которые смягчают удары.

Лепестковые

Рабочий узел такого обратного клапана представлен в виде специального золотника-захлопки, который имеет располагающуюся над проходным отверстием ось. Под давлением водного напора происходит поднятие захлопывающегося элемента и система наполняется.

Важно! Выбирая такую модель обратного клапана следует учитывать, что захлопывание основного элемента при снижении давления рабочей среды происходит существенный износ оборудования. Поэтому лучше отдавать предпочтение оборудованию с амортизирующей системой.

Основное преимущество таких обратных клапанов — возможность их эксплуатации в конструкции трубопроводов с большим диаметром.

Подъемные

Обратные клапаны подъемного типа состоят из подъемного золотника, который двигается по направлению вверх-вниз. При понижении давления рабочей среды данная система опускается в область седла и полностью перекрывает систему водоснабжения. Узел данного типа монтируется на горизонтальной области трубопровода таким образом, чтобы его ось находилась строго вертикально.

Важно! Основное достоинство данной системы — возможность замены определенных деталей без замены всего узла.

к содержанию ↑

Видеоматериал

В этой статье мы рассказали, для чего нужен обратный клапан в водопроводе, каким он может быть и как используется. Искренне надеемся, что данная информация поможет вам сделать вашу водопроводную систему максимально эффективной и безопасной.

Поделиться в соц. сетях:

serviceyard.net

Для чего необходим обратный клапан для воды и где он используется?

В современных системах водоснабжения и отопления широко используются такие нужные устройства как обратные клапаны для воды.

Они являются одним из видов защитной трубопроводной арматуры, которая позволяет функционировать системе в нормальных режимах, а иногда и защищать трубопроводы от возникновения нештатных и аварийных ситуаций.

Назначение обратного клапана для воды в том, чтобы обеспечить проток жидкости только в заданном направлении и не допустить изменения направления на обратное.

Подобно полупроводниковому диоду в электрической цепи, который пропускает ток только в одном направлении, обратный клапан пропускает воду тоже только в одном направлении, поэтому на его корпусе всегда есть стрелка, показывающая движение жидкости.

Применение

Существуют ситуации, предписывающие обязательное применение обратных клапанов обязательно и такие, когда их применять желательно.

Не будем рассматривать их применение в промышленности, в ЖКХ, там этим занимаются специалисты, а рассмотрим случаи, где они применяются в наших жилищах: квартирах и домах.

  • В многоквартирных домах подача горячей и холодной воды производится раздельно, каждая через свой стояк.

В большинстве случаев давление в разных стояках разное и может отличаться даже в разы.

При открытии смесителя, когда открывается и горячая и холодная вода, происходит продавливание жидкости через смеситель от большего давления к меньшему.

В результате, та вода, которая имеет большее давление будет давить в магистраль, имеющую меньшее давление и произойдет обратный ток воды в трубе или даже стояке.

Бывали случаи, когда в холодном стояке появляется горячая вода и наоборот.

Этого можно избежать, если установить обратный клапан после счетчика для воды.

Тем более, что это в настоящее время является требованием водоснабжающих организаций и установка обратного клапана на воду в этих случаях обязательна.

  • При использовании накопительных водонагревателей (бойлеров электрических и газовых) обязательна установка обратного клапана на входе холодной воды.

Особенностью таких нагревателей является то, что они заполняются напором холодной воды.

В дальнейшем, когда происходит нагревание воды, повышается давление и горячая вода будет стремиться попасть в магистраль с холодной водой.

Обратный клапан исключит это ненужное действие, перекрыв обратный ход горячей воды на холодном трубопроводе.

Например: один контур для подогрева воды в бойлере, второй контур для радиаторов отопления, третий для теплых полов.

Каждый контур имеет свое гидравлическое сопротивление, поэтому на них ставятся циркуляционные насосы, имеющие разную напорную характеристику.

Может сложиться ситуация, когда более мощный насос может спровоцировать обратное движение теплоносителя в контуре с менее мощным насосом, а это недопустимо.

Поэтому все циркуляционные насосы на выходе в обязательном порядке оснащаются обратным клапаном.

Здесь причина совершенно понятна.

Учитывая, что насосы могут быть расположены на глубине в несколько десятков метров, при неработающем насосе вода будет стремиться вытечь из трубопровода.

А это и неприятно, и недопустимо.

  • При подключении отопительного котла ко всем магистралям системы отопления дома или как это называют специалисты, «обвязке» котла очень рекомендуется поставить обратный клапан на обратной магистрали отопления перед входом в котел.

Для чего это нужно?

Во-первых, это будет гарантией того, что теплоноситель движется в правильном направлении.

Во-вторых, при возникновении нештатных ситуаций (разрыв трубы, радиатора, течь соединений) он будет предотвращать вытекание теплоносителя из теплообменника котла, что недопустимо ни при каких обстоятельствах.

Кроме этого, могут возникать иные ситуации, когда желательна или обязательна установка обратных клапанов.

Каждый случай уникален и рассмотреть все возможные в рамках одной статьи невозможно.

Классификация

Существует великое множество разновидностей обратных клапанов для воды:

  1. по конструкции,
  2. по материалу изготовления,
  3. по габаритным размерам и так далее.

Попробуем их классифицировать.

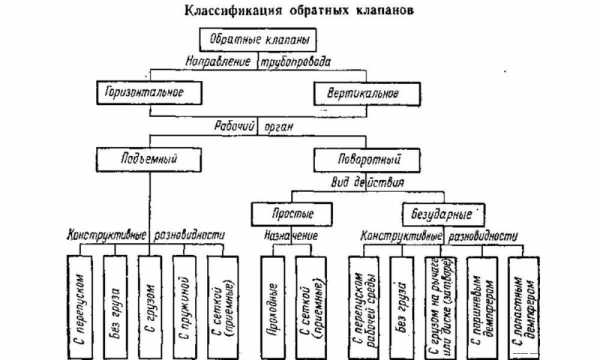

По конструкции обратные клапана можно разделить на следующие группы:

  • Шаровые обратные клапана – имеют запорный элемент в виде металлического шарика, который прижимается к седлу пружиной.

Довольно надежная конструкция, но применяется только на небольших диаметрах трубопровода.

  • Подъемные золотниковые обратные клапаны имеют конструкцию схожую с запорным вентилем.

Только подпружиненный золотник открывается не вручную, а под давлением воды.

При обратном токе воды, давление надежно прижимает золотник к седлу и таким образом происходит его запирание.

Используется на трубопроводах больших размеров.

  • Подъемные поворотные обратные клапаны имеют крышку (захлопку), закрепленную на оси.

При токе воды в нужном направлении, крышка приподымается, пропуская поток.

Если вода будет пытаться течь в обратную сторону, то захлопка закрывается, садится на седло и надежно перекрывает воду.

Такие клапаны широко используются в системах отопления частного дома, они оказывают очень малое сопротивление току волы, но их устанавливают только горизонтально.

Несомненным их плюсом является наличие съемной резьбовой крышки для ревизии.

  • Дисковые обратные клапаны, в которых запорным элементом служит диск, который связан с подпружиненным штоком.

Напор воды преодолевает небольшое усилие пружины и диск приподнимается от седла, открывая проход.

Как только вода будет пытаться течь в обратную сторону, ее давление вернет диск на седло и ток воды прекратится.

Такие обратные клапаны для воды применяют чаще всего, благодаря надежности, простоте конструкции и разумной цене.

По материалам изготовления обратные клапаны бывают:

  1. Из нержавеющей стали — самые лучшие, но и самые дорогие.
  2. Из латуни – оптимальный для бытовых условий вариант.
  3. Из чугуна – используются на трубопроводах большого диаметра.

Чаще всего в конструкции клапана применено несколько материалов.

Например, корпус дискового клапана сделан из латуни, тарелка (диск) из пластика, а пружина – из нержавеющей стали.

По способу крепления обратные клапаны делятся на:

  • Муфтовые – имеющие для крепления резьбовые переходы. Чаще всего, это внутренняя резьба от ½” до 3” (15-80 мм). Самый распространенный вид.
  • Фланцевые – крепящиеся к трубе при помощи фланцев. Используются только на трубах большого диаметра.
  • Межфланцевые – конструкция клапана помещается между фланцев, которые стягиваются удлиненными болтами. Аналогично предыдущим, применяются только в больших трубопроводах.

Процесс установки

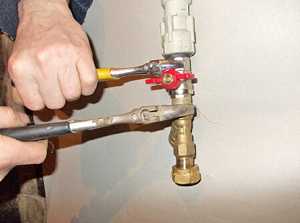

При установке обратного клапана всегда необходимо учитывать направление движения воды, которое указано на его корпусе стрелкой.

Следует предусмотреть ситуацию, что может потребоваться замена обратного клапана.

Чтобы эта операция могла происходить локально, не разбирая весь трубопровод, может понадобиться установка разъемного металлического соединения (американки) на одну из сторон клапана.

Подъемные поворотные клапаны устанавливаются только горизонтально.

При установке надо предусмотреть удобство их разборки для ревизии.

Выводы

  1. Обратный клапан для воды в современных сантехнических системах должен всегда применяться во всех вышеуказанных обязательных случаях. Он является недорогим решением очень дорогостоящих проблем. Например, дисковый обратный клапан ½” можно купить всего 3$, а ¾” – 4.5$.
  2. При установке обратных клапанов следует учитывать направление тока воды, возможность их замены и ревизии.

Пожалуйста, поделитесь статьей, если она вам понравилась:

domtechs.com

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
