Что такое отпуск металла – виды и характеристика, особенности технологии и отпускная хрупкость, термообработка сплавов

alexxlab | 15.01.2020 | 0 | Вопросы и ответы

Содержание

виды и характеристика, особенности технологии и отпускная хрупкость, термообработка сплавов

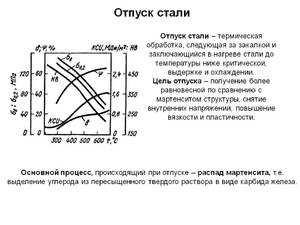

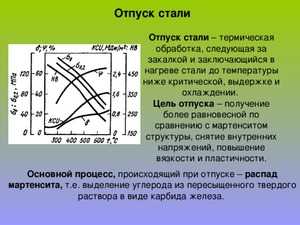

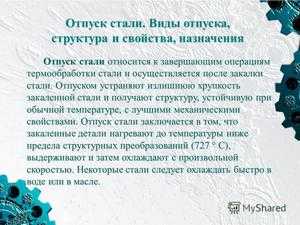

Отпуском металла называется технологический процесс термообработки закалённого стального сплава. Он даёт возможность завершить фазовые превращения в микроструктуре (мартенсите), которая приобретает наиболее устойчивое состояние. Дело в том, что в процессе закалки в металле возникают внутренние напряжения — осевые, радиальные, тангенциальные. Чтобы устранить их негативные последствия такие как хрупкость и низкая пластичность, изделия нагревают в печах при различных температурах (от 250 °C до 650 °C), выдерживают заданное время (от 15 минут до 1,5 часа), а потом медленно охлаждают.

Комплекс этих мероприятий приводит к выделению лишнего углерода, перестройке и упорядочиванию структуры металла, устранению дефектов его кристаллического строения. Обработанные материалы приобретают заданный комплекс механических свойств, среди которых основные — увеличение пластичности и снижение хрупкости

при сохранении достаточного уровня прочности.

Виды отпуска стали

Низкий.
Средний.
Высокий.

Понятие низкого отпуска.

Для снижения внутренних напряжений низкий отпуск стали обычно проводят нагреванием до 250 °C в течение от 1 до 2,5 часа. Из металла в процессе диффузии выделяется часть излишков углерода, из них образуются карбидные частицы в виде пластин и стержней. Неравновесная структура мартенсита закалки превращается в равновесный отпущенный мартенсит. Этим достигается стабилизация размеров изделий, повышаются вязкость и прочность, а показатели твёрдости практически не изменяются.

Низкотемпературному отпуску подвергают железоуглеродистые и низколегированные стали для производства режущего и измерительного инструмента, который не испытывает динамических нагрузок. В основном его выполняют для сталей, закалённых токами высокой частоты, а также для сплавов, поверхность которых ранее насыщалась углеродом и азотом.

Особенности среднего отпуска.

Он проводится при температурах от 350 °C до 500 °C и обеспечивает высокую упругость и релаксационную стойкость. Из стали выделяется весь избыточный углерод, а карбид переходит в цементит. Мартенсит уже полностью разложился, а перестройка структуры металла (полигонизация) и её совершенствование (рекристаллизация) ещё не начались. Новая комбинация называется троостомартенсит и характеризуется ускорением процессов диффузии. Кристаллическая решётка сплава при этом превращается в кубическую, а внутренние напряжения ещё больше уменьшаются.

Охлаждение металла осуществляют в воде, что тоже увеличивает предел выносливости. Среднетемпературный отпуск

необходим при производстве упругих деталей: рессор, ударного инструмента и пружин.

Технология высокого отпуска.

При температурах свыше 500 °C в углеродистых сплавах происходят структурные преобразования, которые уже не относятся к фазовым превращениям. Претерпевают изменения конфигурация и габариты частиц кристаллов, их зёрна укрупняются, а форма стремится к равноосной. Комплексная термообработка, включающая закалку и высокий отпуск стали, в материаловедении называется улучшением, а кристаллическая структура металла после этого — сорбитом отпуска. Она считается наиболее эффективной, так как достигается идеальное сочетание вязкости, пластичности и прочности сплава. Однако несколько снижается твёрдость, поэтому не приходится надеяться на улучшение износостойкости.

Продолжительность высокого отпуска варьируется в пределах от 1 до 6 часов и зависит от размеров зубчатых передач, опор, коленчатых валов, втулок, болтов и винтов, изготовленных из конструкционных и среднеуглеродистых сталей. Эти изделия в процессе эксплуатации воспринимают ударные нагрузки и работают на сжатие, растяжение и изгиб, а к их прочности, выносливости, текучести и ударной вязкости предъявляются особые требования.

Явление отпускной хрупкости

Изучая сущность процесса, можно было бы сделать вывод, что при любом увеличении температуры отпуска станет повышаться и ударная вязкость. Но при обработке стальных сплавов в определённых температурных интервалах возникает внезапное падение ударной вязкости без изменения прочих механических характеристик. Это явление обозначается термином «отпускная хрупкость» и объясняется следующим образом:

Отпускная хрупкость Ι рода — необратимый процесс. При температурах от 250 °C до 300 °C карбиды из мартенсита начинают выделяться неравномерно, что приводит к резкому различию прочности на поверхности зёрен кристаллов и внутри их. Этому подвержены все виды стальных сплавов вне зависимости от состава и скорости охлаждения по окончании отпуска. Это явление невозможно устранить и для его предотвращения стараются просто не выполнять обработку при данных температурах.
Отпускная хрупкость ΙΙ рода — обратимый процесс. Возникает при замедлении охлаждения некоторых легированных хромом, марганцем и никелем сталей, которые отпускались при температурах выше 500 °C. Причиной опять является выделение и диффузное перераспределение карбидов, а также фосфидов и нитридов. Чтобы подавить развитие обратимой хрупкости, применяют повторный отпуск с масляным охлаждением, при этом скорость последнего должна быть как можно более высокой. Добавки в легированную сталь до 1% вольфрама или до 0,3% молибдена тоже помогают решить эту проблему. Интересно, что если во время эксплуатации детали будут снова подвергаться нагреву до температуры выше 500 °C, отпускная хрупкость возникнет повторно, почему она и получила название обратимой.

Термообработка инструментальных сплавов

Практически для всех металлов справедливо утверждение: с повышением температуры отпуска снижается прочность и увеличивается пластичность. Исключение составляют только быстрорежущие стали, применяющиеся в производстве инструментов. Для обеспечения лучших характеристик теплостойкости и износостойкости их легируют карбидообразующими элементами: молибденом, кобальтом, вольфрамом и ванадием. А для закалки используют нагрев до температур свыше 1200 °C, что позволяет наиболее полно растворить образовавшиеся карбиды.

Теплопроводности самого железа и легирующих его элементов значительно различаются, поэтому для предотвращения деформации и растрескивания при нагреве следует выполнять температурные паузы. Это происходит при достижении 800 °C и 1050 °C, а для больших предметов первый интервал назначают при температуре 600 °C. Длительность остановки лежит в пределах от 5 до 20 минут, что позволяет обеспечить наилучшие условия для растворения карбидов. Охлаждение чаще всего проводят в масле.

Существенно уменьшить деформацию позволяет ступенчатая термообработка стали в расплавах солей, где закалка выполняется при температуре около 500 °C. Для увеличения твёрдости изделий далее следует двукратный отпуск при 570 °C. Длительность процесса составляет 1 час, а на его режим влияют химические свойства легирующих элементов и температура, определяющая скорость выделения карбидов.

<div id="yandex_rtb_2" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743954-3";} else{var rtbBlockID="R-A-743954-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_2",blockId:rtbBlockID,pageNumber:2,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_2").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_2");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

tokar.guru

11.Сущность и назначение отпуска. Виды отпуска.

Закаленная сталь находится в напряженном состоянии и поэтому она обладает значительной хрупкостью. Для улучшения свойств стали и увеличения долговечности ее службы необходимо снять внутренние напряжения или хотя бы уменьшить их. Для этого инструменты и изделия из стали после закалки почти всегда подвергаются повторному нагреву до температур, лежащих ниже критической температуры Aci, (723°), и после некоторой выдержки при температуре нагрева медленно или быстро охлаждаются.

Этот вид термической обработки стали называется отпуском.

Даже в тех случаях, когда изделие должно иметь максимальную твердость, оно подвергается после закалки отпуску для снятия внутренних напряжений. С помощью отпуска можно достигнуть также распада мартенсита и повышения благодаря этому пластичности и вязкости стали при сохранении достаточно высокой прочности.

Наиболее важной операцией при отпуске является нагрев. Результаты отпуска определяются температурой нагрева изделия и достаточной выдержкой его при этой температуре. Поэтому особенное внимание должно быть уделено правильному выбору температуры нагрева и ее поддержанию во время отпуска. В зависимости от требований, предъявляемых к изделию, температура отпуска колеблется в пределах от 150 до 680°.

Нагревать изделия до температуры отпуска следует постепенно и равномерно. Изделия обычно загружают в холодные печи (или нагретые до температуры 200°) и затем медленно нагревают до температуры отпуска со скоростью 50 – 100° в час (в зависимости от сечения изделия).

Быстрый нагрев может привести к образованию на изделии трещин. Отпуск производится в камерных и пламенных печах, а также в электрических типа ПН-32. Для обеспечения более равномерного нагрева в печах устанавливают вентиляторы с замкнутой циркуляцией воздуха. Они необходимы потому, что при относительно низких температурах (до 500 – 600°) теплопередача от спокойного воздуха к металлу происходит весьма медленно и неравномерно. Мелкие изделия (например, инструменты) отпускают в масляных и соляных ваннах, а также на горячих плитах или в песчаных банях.

В этих условиях нагрева исключаются случайные колебания температуры, что имеет большое значение при отпуске. Скорость охлаждения при отпуске углеродистой стали не имеет существенного значения, так как при охлаждении отпущенной стали структурные превращения в ней не протекают. Охлаждение при отпуске чаще всего производят на спокойном воздухе. Некоторые легированные стали охлаждают даже в воде, но это вызывается особыми обстоятельствами, которые будут рассмотрены в дальнейшем.

На практике применяются три вида отпуска.

Низкий отпуск производится при температурах 150 – 300°. Цель его – уменьшить внутренние напряжения в закаленном изделии, не снижая или очень мало снижая при этом его твердость. В результате низкого отпуска получают структуру отпущенного мартенсита. Низкому отпуску обычно подвергают инструменты. Температуры отпуска и получаемые значения твердости некоторых инструментов из углеродистой ехали приведены в табл. 11.

Средний отпуск осуществляется при температурах 300 – 450°. Применяется он для изделий, от которых требуются достаточно высокая твердость (Нr = 40 – 50) и высокий предел упругости при наличии определенной вязкости. Наиболее часто такому отпуску подвергаются пружины и рессоры. После среднего отпуска структура стали состоит из троостита.

Высокий отпуск производится при температурах 500 – 680°. После такого отпуска сталь имеет структуру сорбита. Сталь, подвергнутая закалке и последующему высокому отпуску, называется улучшенной. Такая сталь обладает высокой прочностью и вязкостью. Поэтому высокому отпуску подвергают почти все детали машин ответственного назначения.

studfiles.net

Отпуск стали | Мир сварки

Отпуск стали

Отпуск заключается в нагреве закаленной стали до температур ниже А_с1 выдержке при заданной температуре и последующем охлаждении с определенной скоростью. Отпуск является окончательной операцией термической обработки, в результате которой, сталь получает требуемые механические свойства. Кроме того, отпуск полностью или частично устраняет внутренние напряжения, возникающие при закалке. Эти напряжения снимаются тем полнее, чем выше температура отпуска. Так, например, осевые напряжения в цилиндрическом образце из стали, содержащей 0,3 % С, в результате отпуска при 550 °С уменьшаются с 60 до 8 кгс/мм². Так же сильно уменьшаются тангенциальные и радиальные напряжения.

Наиболее интенсивно напряжения снижаются в результате выдержки при 550 °С в течение 15–30 мин. После выдержки в течение 1,5 ч напряжения снижаются до минимальной величины, которая может быть достигнута отпуском при данной температуре.

Скорость охлаждения после отпуска также оказывает большое влияние на величину остаточных напряжений. Чем медленнее охлаждение, тем меньше остаточные напряжения. Быстрое охлаждение от 600 °С создает новые тепловые напряжения. По этой причине изделия сложной формы во избежание их коробления после отпуска при высоких температурах следует охлаждать медленно, а изделия из легированных сталей, склонных к обратимой отпускной хрупкости, после отпуска при 500–650 °С во всех случаях следует охлаждать быстро.

Основное влияние на свойства стали оказывает температура отпуска. Различают три вида отпуска.

Низкотемпературный отпуск стали

Низкотемпературный (низкий) отпуск проводят с нагревом до 150–200 °С, реже до 240–250 °С. При этом снижаются внутренние напряжения, мартенсит закалки переводится в отпущенный мартенсит, повышается прочность и немного улучшается вязкость без заметного снижения твердости. Закаленная сталь (0,5–1,3% С) после низкого отпуска сохраняет твердость в пределах HRC 58–63, а следовательно, высокую износостойкость. Однако такое изделие (если оно не имеет вязкой сердцевины) не выдерживает значительных динамических нагрузок.

Низкотемпературному отпуску подвергают поэтому режущий и измерительный инструмент из углеродистых и низколегированных сталей, а также детали, претерпевшие поверхностную закалку, цементацию, цианирование или нитроцементацию. Продолжительность отпуска обычно 1–2,5 ч, а для изделий больших сечений и измерительных инструментов назначают более длительный отпуск.

Среднетемпературный отпуск стали

Среднетемпературный (средний) отпуск выполняют при 350–500 °С и применяют главным образом для пружин и рессор, а также для штампов. Такой отпуск обеспечивает высокие предел упругости, предел выносливости и релаксационную стойкость. Структура стали (0,45–0,8 % С) после среднего отпуска – троостит отпуска или троостомартенсит с твердостью HRC 40–50. Температуру отпуска надо выбирать таким образом, чтобы не вызвать необратимой отпускной хрупкости.

Охлаждение после отпуска при 400–450 °С следует проводить в воде, что способствует образованию на поверхности сжимающих остаточных напряжений, которые увеличивают предел выносливости пружин.

Высокотемпературный отпуск стали

Высокотемпературный (высокий) отпуск проводят при 500–680 °С. Структура стали после высокого отпуска – сорбит отпуска. Высокий отпуск создает наилучшее соотношение прочности и вязкости стали.

Закалка с высоким отпуском по сравнению с нормализованным или отожженным состоянием одновременно повышает пределы прочности и текучести, относительное сужение, и особенно ударную вязкость (таблица 1). Термическую обработку, состоящую из закалки и высокого отпуска, называют улучшением.

Улучшению подвергают среднеуглеродистые (0,3–0,5 % С) конструкционные стали, к которым предъявляются высокие требования к пределу текучести, пределу выносливости и ударной вязкости. Однако износостойкость улучшенной стали вследствие ее пониженной твердости не является высокой.

Таблица 1 — Влияние термической обработки на механические свойства углеродистой стали с 0,42% С*

Термическая обработка	σ_в	σ_т	δ	ψ	а_н, кгс·м/см²
Термическая обработка	кгс/мм²		%		а_н, кгс·м/см²
Отжиг при 880 °С	55	35	20	59	9
Закалка с 880 °С (охлаждение в воде) и отпуск при 300 °С	130	110	12	35	3
Закалка с 880 °С (охлаждение в воде) и отпуск при 600 °С	62	43	22	55	14
* Заготовка диаметром 12 мм.

Улучшение значительно повышает конструктивную прочность стали, уменьшая чувствительность, к концентраторам напряжений, увеличивая работу пластической деформации при движении трещины (работу развития трещины) и снижая температуру верхнего и нижнего порога хладноломкости.

Отпуск при 550–600 °С в течение 1–2 ч почти полностью снимает остаточные напряжения, возникшие при закалке. Чаше длительность высокого отпуска составляет 1–6 ч – в зависимости от габаритных размеров изделия.

weldworld.ru

Отпуск (металлов)

выдержке и последующем охлаждении. Термин «Отпуск (металлов)» применяют главным образом к сталям. Процессы распада зафиксированного закалкой состояния других сплавов чаще называют старением (см. Старение металлов). Основное назначение Отпуск (металлов)— достижение необходимых свойств стали, в особенности оптимального сочетания прочности, пластичности и ударной вязкости. С повышением температуры свойства стали изменяются постепенно, однако наблюдаются сравнительно узкие интервалы температур резкого их изменения. В соответствии с этими интервалами различают первое (100—150° С), второе (250—300° С) и третье (325—400° С) превращения. При первом происходит уменьшение, при втором — увеличение, при третьем — значительное уменьшение объёма металла.

Большую роль в выяснении сущности процессов Отпуск (металлов) сыграли рентгеноструктурные исследования Г. В. Курдюмова, показавшие, что первое и третье превращения связаны с распадом мартенсита, а второе — остаточного аустенита. Распад мартенсита в процессе Отпуск (металлов) при 100—150° С имеет двухфазный характер; наряду с твёрдым раствором исходной концентрации появляется раствор, содержащий 0,25—0,3% углерода. При Отпуск (металлов) в интервале температур до 200—300° С из твёрдого раствора выделяется низкотемпературный карбид железа, а при более высоких температурах — цементит. Традиционная классификация превращений при Отпуск (металлов) имеет относительную ценность. В низкоуглеродистых сталях (до 0,2% углерода) отсутствует первое превращение. Легирование Cr, Mo, W, V, Со, Si сдвигает второе превращение при Отпуск (металлов) к более высоким температурам. В сталях, легированных Mo, W, V, при Отпуск (металлов) в интервале температур 450—550° С наблюдается выделение частиц карбидов этих элементов в дисперсной форме, что вызывает так называемое вторичное твердение. В конечном счёте высокий Отпуск (металлов) приводит к превращению структуры стали в феррито-карбидную смесь.

Процессы, происходящие в закалённой стали при вылёживании и нагреве, на основании современных экспериментальных данных представляются следующим образом: перераспределение атомов углерода в мартенсите — сток некоторой части атомов углерода к дислокациям и к границам мартенситных кристаллов, перемещения их в порах кристаллической решётки; распад мартенсита с образованием выделений той или иной карбидной фазы в зависимости от температуры Отпуск (металлов), легирования, реальной структуры кристаллов мартенсита; релаксация внутренних микронапряжений в результате микропластической деформации; превращения остаточного аустенита в зависимости от легирования и температурного интервала — бейнитное и перлитное; превращение остаточного аустенита при охлаждении после Отпуск (металлов) (вторичная закалка).

С повышением температуры Отпуск (металлов) твёрдость и прочность понижаются, пластичность и ударная вязкость повышаются; понижается критическая температура хладноломкости (Т_кр). При Отпуск (металлов) до 300° С повышается сопротивление малым пластическим деформациям. При Отпуск (металлов) в интервалах температур 300—400° С и 500—600° С, особенно в легированных сталях, наблюдается падение ударной вязкости и повышение Т_кр — явления необратимой и обратимой отпускной хрупкости. Быстрое охлаждение после Отпуск (металлов) при 600—650° С и легирование Mo, W подавляют обратимую хрупкость. Низкий Отпуск (металлов) (120—250° С) главным образом уменьшает склонность к хрупкому разрушению и используется при термообработке инструментальных, цементуемых и высокопрочных конструкционных сталей, Отпуск (металлов) при 300—400° С применяется при термообработке пружин и рессор, высокий Отпуск (металлов) (450—650° С) — при термообработке деталей машин, испытывающих динамические и вибрационные нагрузки.

Лит.: Курдюмов Г. В., Явления закалки и отпуска стали, М., 1960; его же, О кристаллической структуре закаленной стали, в сборнике: Проблемы металловедения и физики металлов, сб. 9, М., 1968; Гуляев А. П., Термическая обработка стали, 2 изд., М., 1960.

Р. И. Энтин.

Статья про слово “Отпуск (металлов)” в Большой Советской Энциклопедии была прочитана 11656 раз

Интересное

bse.sci-lib.com

Отпуск углеродистой стали | Слесарное дело

Что такое отпуск углеродистой стали?

Отпуск — это термическая операция, которой подвергают стальные изделия, предварительно закаленные. Она заключается в нагревании изделий до определенной температуры ниже критической точки Ac1 выдерживании при этой температуре и последующем постепенном охлаждении на воздухе. Отпуск на цвет побежалости производится в интервале температур 230—330° С (табл. 26) с последующим замачиванием в воде.

Какова цель отпуска?

Цель отпуска — уменьшение или полное снятие внутренних напряжений в изделии, появившихся во время закалки, улучшение пластических свойств, уменьшение хрупкости и некоторое снижение твердости (степень твердости будет зависеть от температуры отпуска), увеличение вязкости.

Назвать способы отпуска закаленной стали.

Применяют три способа отпуска закаленной стали: низкий при температуре 150—250° С; средний — при 350— 450° С и высокий при температуре 450—650° С.

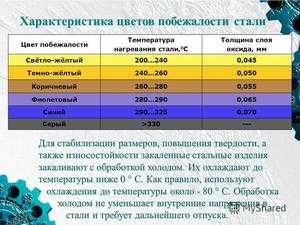

: Цвета побежалости при отпуске стали

Температуру отпуска для определенных марок стали (а также разных изделий) и вид охлаждающей среды определяют по специальным таблицам.

Перечислить способы нагревания стали при отпуске.

Нагрев при отпуске производится в масляных, селитровых или щелочных ваннах, а также в газовых, мазутных ила электрических печах с воздушной атмосферой. В ряде случаев применяется нагрев в горне или на разогретой металлической плите. Общее время пребывания изделия в печи при отпуске составляет примерно 2—3 мин на 1 мм наименьшего сечения детали, но не менее, чем 30—40 мин.

Какие свойства приобретает сталь при каждом из перечисленных способов отпуска?

Страницы: 1 2

www.domoslesar.ru

Отпуск (в металлургии) – это… Что такое Отпуск (в металлургии)?

Отпуск (в металлургии)

Влияние отпуска на прочность и пластичность стали

О́тпуск — технологический процесс, заключающийся в термической обработке закалённого на мартенсит сплава или металла, при которой основными процессами являются распад мартенсита, а также полигонизация и рекристаллизация.

Отпуск проводят с целью получения более высокой пластичности и снижения хрупкости материала при сохранении приемлемого уровня его прочности. Для этого изделие подвергается нагреву в печи до температуры от 150°C-260°C до 370°C-650°C с последующим медленным остыванием.

Низкотемпературный отпуск

Проводят при температурах до 250 °С. Закалённая сталь сохраняет высокую износостойкость, однако такое изделие (если оно не имеет вязкой сердцевины) не выдержит высоких динамических нагрузок. Такому отпуску подвергают режущие и измерительные инструменты из углеродистых и низколегированных сталей.

Среднетемпературный отпуск

Проводят при температурах 350-500 °С и применяют главным образом для пружин и рессор, а также для штампов. Такой отпуск обеспечивает высокие пределы упругости и выносливости, а также релаксационную стойкость. Охлаждение после отпуска проводят при температурах 400-500 °С в воде, после чего возникают сжимающие остаточные напряжения, которые увеличивают предел выносливости пружин.

Высокотемпературный отпуск

Проводят при температурах 500—680 °С. При этом остается высокая прочность и пластичность, а также максимальная вязкость. Высокому отпуску подвергают детали, воспринимающие ударные нагрузки (зубчатые колеса, валы).

Стадийность

Общий принцип: Сначала заканчивается распад мартенсита, а затем начинается полигонизация и рекристаллизация. В зависимости от соотношения стадий различают:

низкий отпуск — распад идет незначительно;
средний отпуск — распад заканчивается, полигонизация не начинается;
высокий отпуск — идет полигонизация или рекристаллизация.

См. также

Металлургические процессы
Отжиг

Литература

Ю.М. Лахтин, В.П. Леонтьева “Материаловедение” Москва издательство “Машиностроение” 1990.

Wikimedia Foundation. 2010.

Отпрыск благородного рода
Отправитель

Смотреть что такое “Отпуск (в металлургии)” в других словарях:

Отпуск (ежегодное время отдыха) — Отпуск, в СССР ежегодное время отдыха, гарантированное Конституцией СССР (ст. 119), в течение которого за работником сохраняется место работы (должность) и средний заработок. Наряду с О. для отдыха законодательство предусматривает О. по временной … Большая советская энциклопедия
Отпуск — I Отпуск в СССР ежегодное время отдыха, гарантированное Конституцией СССР (ст. 119), в течение которого за работником сохраняется место работы (должность) и средний заработок. Наряду с О. для отдыха законодательство предусматривает О. по… … Большая советская энциклопедия
Низкий отпуск — в чёрной металлургии отпуск мартенсита на низких температурах (180 250°С). Применяется после закалки для инструментальных, подшипниковых сталей, малоуглеродистых сталей после цементации для изготовления деталей и инструментов, работающих на … Википедия
Ломоносов, Михаил Васильевич — — ученый и писатель, действительный член Российской Академии Наук, профессор химии С. Петербургского университета; родился в дер. Денисовке, Архангельской губ., 8 ноября 1711 г., скончался в С. Петербурге 4 апреля 1765 года. В настоящее… … Большая биографическая энциклопедия
Европа — (Europe) Европа – это плотнонаселенная высокоурбанизированная часть света названная в честь мифологической богини, образующая вместе с Азией континент Евразия и имеющая площадь около 10,5 миллионов км² (примерно 2 % от общей площади Земли) и … Энциклопедия инвестора
Норвегия — Королевство Норвегия, гос во на С. Европы. Название от др. норв. Norreweg северный путь первоначально относилось к прибрежному морскому пути, по которому норманны выходили в сев. моря. Позже этим названием стали обозначать побережье вдоль… … Географическая энциклопедия
СПЛАВЫ — макроскопические однородные системы, состоящие из двух или более металлов (реже металлов и неметаллов) с характерными металлич. св вами. В более широком смысле С. любые однородные системы, полученные сплавлением металлов, неметаллов, неорг. соед … Химическая энциклопедия
Чехословакия — (Československo) Чехословацкая Социалистическая Республика, ЧССР (Československa socialisticka republika, ČSSR). I. Общие сведения ЧССР социалистическое государство в Центральной Европе. Расположено на водоразделе Дуная … Большая советская энциклопедия
ФРАНЦИЯ — (France) гос во в Зап. Европе. Площ. 551 601 км2. Нас. 52 300 тыс. чел. (на 1 янв. 1974). Св. 90% населения французы. Столица г. Париж. Подавляющее большинство верующих католики. По конституции 1958 в состав Ф., кроме метрополии, входят:… … Советская историческая энциклопедия
Сталь — (Steel) Определение стали, производство и обработка стали, свойства сталей Информация об определении стали, производство и обработка стали, классификация и свойства сталей Содержание Содержание Классификация Характеристики стали Разновидности… … Энциклопедия инвестора

dic.academic.ru

ОТПУСК МЕТАЛЛА – это… Что такое ОТПУСК МЕТАЛЛА?

ОТПУСК МЕТАЛЛА: ОТПУСК МЕТАЛЛА, тепловая обработка для изменения твердости СПЛАВА. Обработка изменяет кристаллическую структуру сплава. Отпуск может делать сплав тверже или мягче. Произведенный эффект зависит от состава сплава, температуры, до которой его нагревают, и скорости, с которой он охлаждается. Обычно металл нагревают медленно до определенной температуры, затем быстро охлаждают. Таким способом делают прочнее инструментальную сталь.

ОТНОШЕНИЕ СКОРОСТЕЙ
ОТРАЖЕНИЕ

Смотреть что такое “ОТПУСК МЕТАЛЛА” в других словарях:

Отпуск (металлов) — Отпуск металлов, вид термической обработки, заключающийся в нагреве закалённого сплава до температуры ниже нижней критической точки, выдержке и последующем охлаждении. Термин «О.» применяют главным образом к сталям. Процессы распада… … Большая советская энциклопедия
ОТПУСК — процесс термической обработки металла, имеющий целью устранение внутренних напряжений и излишней хрупкости закаленных изделий. Процесс О. состоит в нагреве изделия ниже критической точки и последующем быстром или медленном его охлаждении. О.… … Технический железнодорожный словарь
отпуск (в термообработке) — Улучшение свойств металла термообработкой нагрев с последующим охлаждением [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN tempering … Справочник технического переводчика
Отпуск (металлургия) — У этого термина существуют и другие значения, см. Отпуск (значения). Проверить информацию. Необходимо проверить точность фактов и достоверность сведений, изложенных в этой статье. На странице обсуждения должны … Википедия
Отпуск (в металлургии) — Влияние отпуска на прочность и пластичность стали Отпуск технологический процесс, заключающийся в термической обработке закалённого на мартенсит сплава или металла, при которой основными процессами являются распад мартенсита, а также… … Википедия
Отпуск (в сталях) — Влияние отпуска на прочность и пластичность стали Отпуск технологический процесс, заключающийся в термической обработке закалённого на мартенсит сплава или металла, при которой основными процессами являются распад мартенсита, а также… … Википедия
Отпуск (старение) — Влияние отпуска на прочность и пластичность стали Отпуск технологический процесс, заключающийся в термической обработке закалённого на мартенсит сплава или металла, при которой основными процессами являются распад мартенсита, а также… … Википедия
Отпуск — I Отпуск в СССР ежегодное время отдыха, гарантированное Конституцией СССР (ст. 119), в течение которого за работником сохраняется место работы (должность) и средний заработок. Наряду с О. для отдыха законодательство предусматривает О. по… … Большая советская энциклопедия
отпуск металлов — способ термической обработки, включающий нагрев закалённого металлического изделия до заданной температуры, выдержку и последующее медленное охлаждение. Главная цель отпуска заключается в достижении оптимального сочетания прочности, пластичности… … Энциклопедия техники
Россия. Экономический отдел: Промышленность — I а) Исторический очерк. В эпоху, предшествующую преобразованиям Петра I, промышленно торговая жизнь Р. вследствие редкого населения, отсутствия правильных путей сообщения и прикрепленности к земле массы народа имела вполне патриархальный… … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

dic.academic.ru

TOP HEADLINES
