Что такое паяльник импульсный – Отличия импульсного паяльника от обычного

alexxlab | 29.08.2019 | 0 | Вопросы и ответы

Содержание

Отличия импульсного паяльника от обычного

Принцип пайки основан на том, что на конце жала паяльника достигается максимальный нагрев, нужный для плавки припоя и прогрева соединяемых элементов. Подготовка деталей к паянию отнимает немало времени. Держать постоянно нагретый электропаяльник невыгодно из-за неоправданного перерасхода электричества. На смену традиционным паяльным приборам пришли энергосберегающие виды импульсных паяльников (ИП).

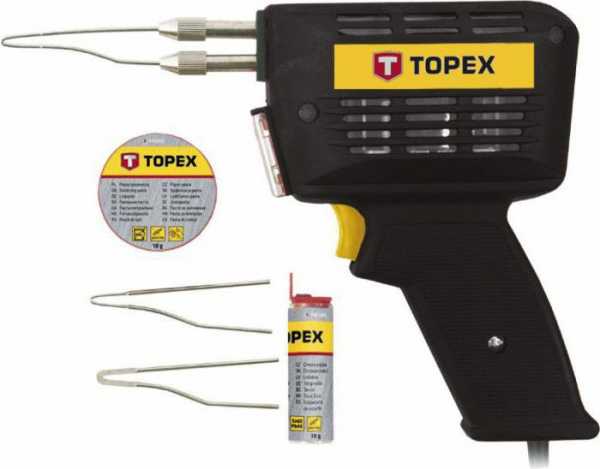

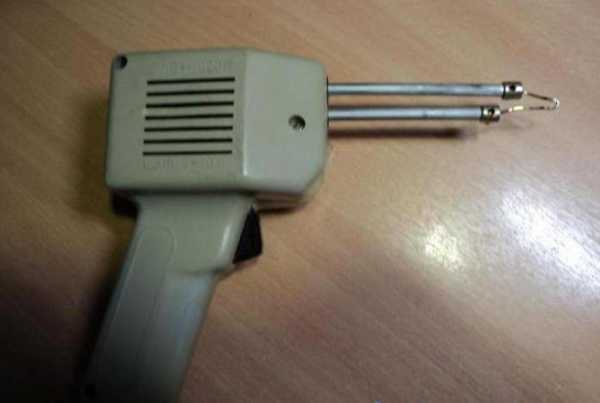

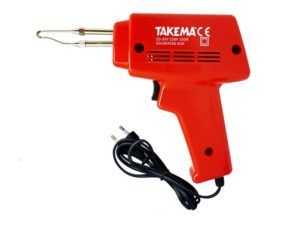

Импульсный паяльник-пистолет заводского изготовления

Важно! Главное отличие импульсных инструментов от обычных паяльников заключается в том, что нужная температура на конце жала достигается за 3-4 секунды после включения.

Принцип функционирования прибора

Наконечник инструмента выглядит в виде изогнутой медной проволоки, по которой проходит сильный ток (25-50 А). До некоторого времени в большинстве ИП электроэнергию такой мощности подавал трансформатор.

Его вторичная обмотка выглядела как пара витков медного проводника с поперечным сечением от 6 до 10 мм2. Мощное сечение проводника по сравнению с проволокой жала позволяет шине оставаться относительно холодной при максимальной передаче тепла на конец жала.

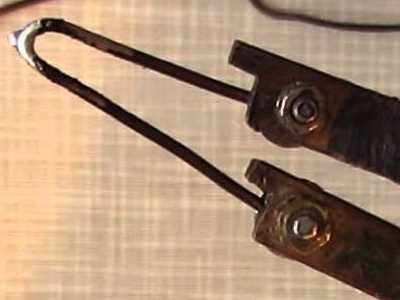

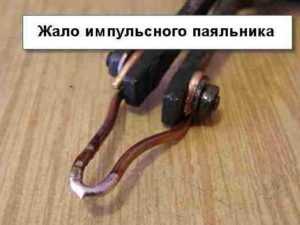

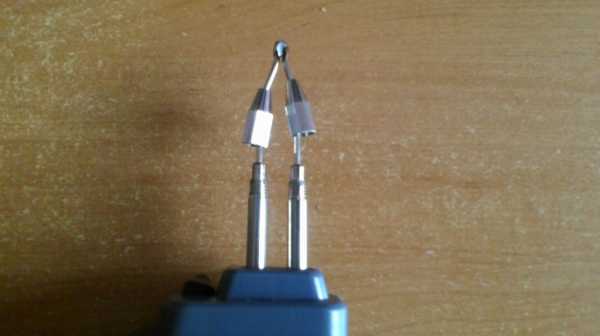

Жала из медной проволоки

Как правило, выводы шины из корпуса прибора являются одновременно держателями наконечника. Сам блок питания помещается в пластиковом корпусе с включателем куркового типа. Паяльники изготавливают в форме пистолета. Они удобно помещаются в руке. Лёгким нажатием на курок инструмент приводится в рабочее состояние.

Новое поколение ИП

К недостаткам старых импульсных приборов можно отнести их внушительный вес из-за большой массы трансформаторов, а также возникновение вибрации инструмента во время пайки. В моделях последнего поколения вместо громоздких и массивных трансформаторов стали применять более лёгкие и небольшие электронные блоки питания. Импульсная схема блока преобразования тока высокой частоты позволяет избежать возникновения этих негативных явлений.

Самодельные ИП

Сделать импульсный паяльник своими руками не так трудно, как кажется на первый взгляд. На сегодня возможны два варианта изготовления ИП: применение стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока.

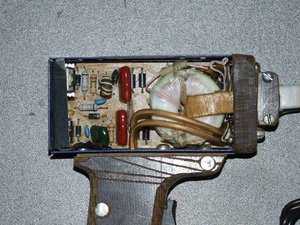

Конструкция самодельного ИП

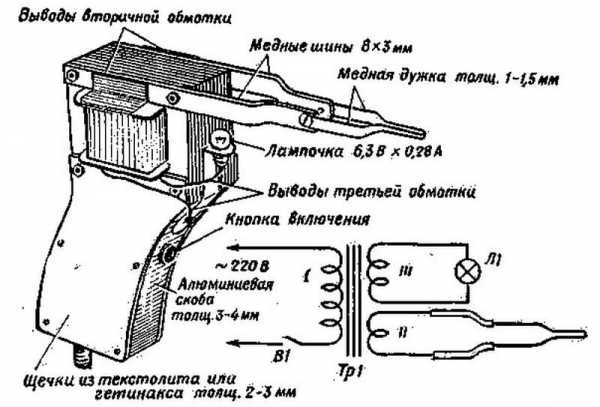

ИП с понижающим трансформатором

Для самодельного прибора используют трансформатор независимо от типа магнитопровода. Основное требование к преобразователю напряжения – это его мощность в диапазоне от 50 до 150 Вт. Вторичную обмотку изымают. Вместо неё устраивают пару оборотов медной шины или плетённого медного провода вокруг сердечника.

Обратите внимание! Монтаж новой обмотки должен быть сделан так, чтобы шины не контактировали друг с другом и не замыкались напрямую на сердечник.

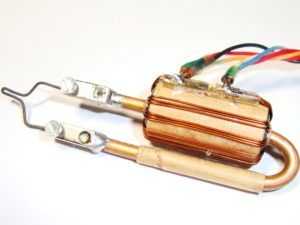

Медные шины вторичной обмотки

При наматывании упругой медной шины требуется соблюдать осторожность, чтобы не нанести повреждений первичной обмотке трансформатора. После чего нужно обязательно протестировать проводку на наличие обрыва и замыкания.

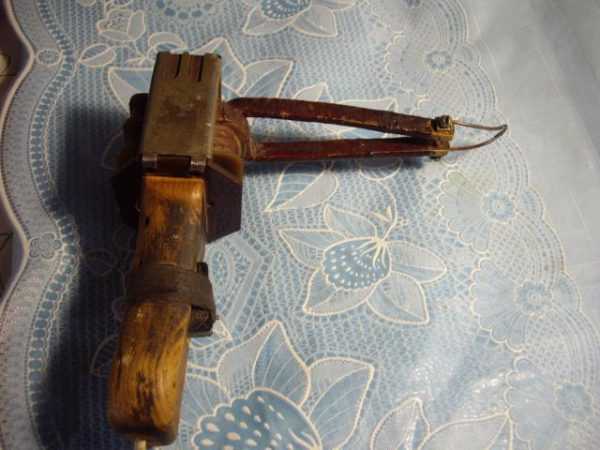

Для рукоятки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые умельцы вырезают держатель из подсобного материала. В качестве крепления деталей паяльника отлично служит стандартная изоляционная лента.

Импульсный паяльник с электронным трансформатором

Для изготовления ИП своими руками часто используют старый корпус паяльника-пистолета и держатели жала. Сейчас получили большое распространение электронные блоки для галогенных ламп. Такой трансформатор на выходе выдаёт ток напряжением 12 В и мощностью от 50 до 150 Вт.

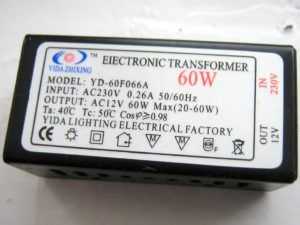

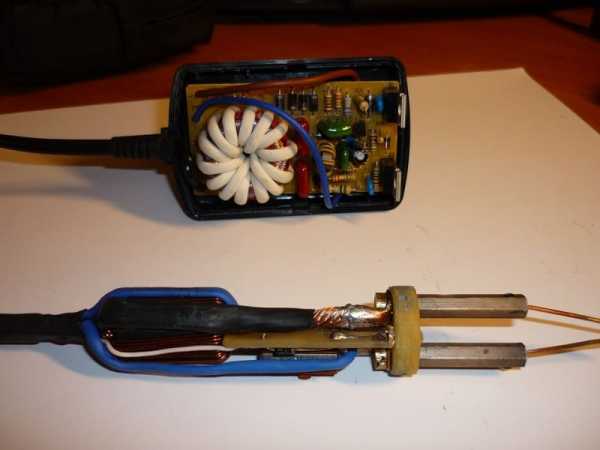

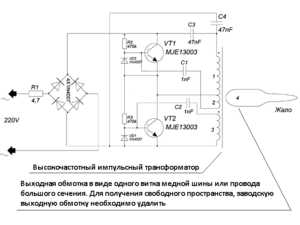

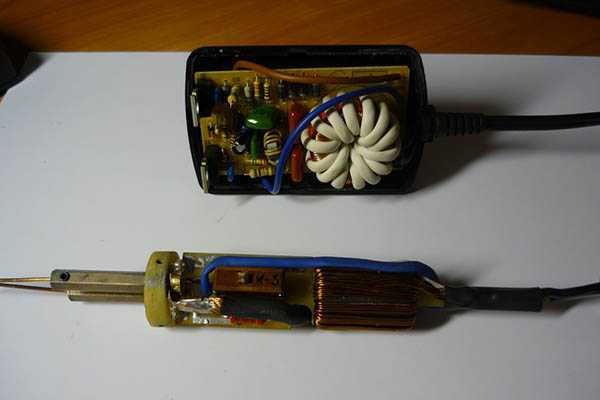

Электронный трансформатор

Устройство легко помещается в старом корпусе паяльника. Имея достаточную квалификацию, можно не тратиться на приобретение этой детали, а сделать электронную плату своими руками.

Можно пойти другим путём и приобрести готовый высокочастотный импульсный трансформатор. То есть надо приобрести такой преобразователь напряжения, чтобы он мог поместиться в корпусе паяльного пистолета.

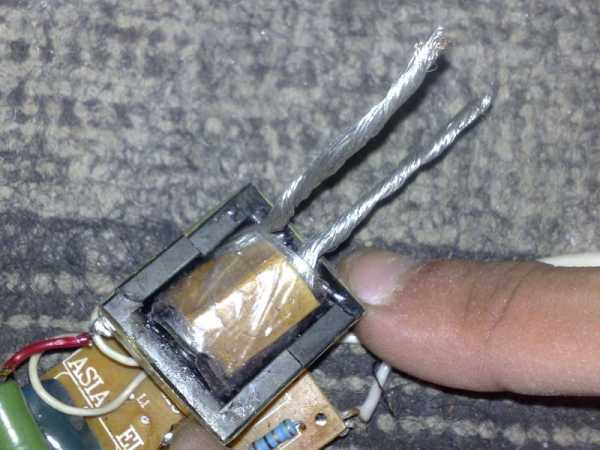

Высокочастотный трансформатор

Дополнительная информация. Если сечение имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.

Установка параллельных витков

Изготовление наконечников

Для изготовления жала ИП берут медную жилу диаметром 1-2 мм. Проводник сгибают с разрывом между концами, которые закрепляют в болтовых, винтовых соединениях или кольцевых зажимах держателей ИП.

Нужную толщину проволоки жала подбирают опытным путём. Понятно, что наконечник из медной жилы толщиной 1 мм будет почти в два раза быстрей прогреваться, чем 2-х миллиметровый пруток.

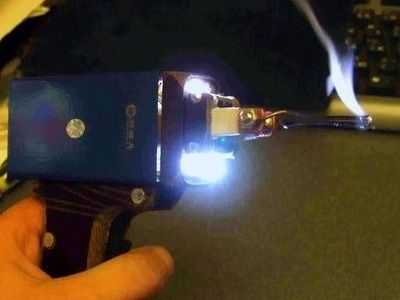

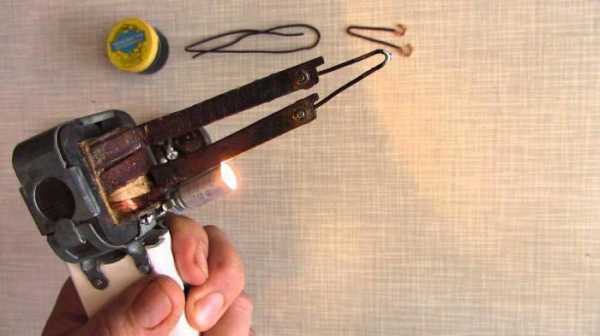

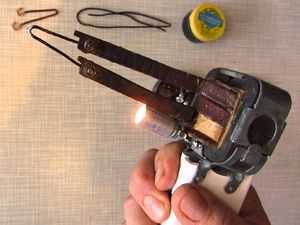

Освещение рабочей зоны

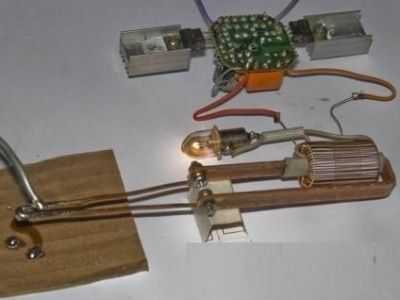

Для освещения места пайки устанавливают обыкновенную лампочку от бытового фонарика. Лампочка включается синхронно с началом нагрева наконечника ИП. Часто вместо лампы накаливания устанавливают светодиод. Для подачи тока 12 вольт на лампочку в схему блока питания ставят дополнительную небольшую параллельную вторичную обмотку. В корпусе электронного трансформатора заводского изготовления есть готовые выводы для питания светодиода. Светодиод устанавливают таким образом, чтобы пучок лучей света точно был направлен на кончик жала.

Преимущества и недостатки импульсных паяльников

Преимущества

  1. Простота конструкции позволяет даже малоопытному радиолюбителю подобрать на радиорынке необходимые детали и собрать импульсный паяльник своими руками;
  2. Электроэнергия не тратится впустую на прогрев окружающей среды. Прибор работает только при нажатой клавише включателя;
  3. Отложенный в сторону паяльник автоматически отключается, и жало быстро охлаждается, что исключает получение случайных ожогов;
  4. Замена выгоревшего жала не вызывает затруднений. Достаточно отрезок медной проволоки согнуть нужным образом и вставить его в зажимы держателей.

Недостаток

Наряду с рядом достоинств данных инструментов, самодельные импульсные паяльники обладают одним недостатком. Несмотря на компактность импульсного паяльника, его вес при долгой работе существенно влияет на усталость рук. Это создаёт определённое неудобство в процессе пайки. Нашлись умелые люди, которые стали разделять электронный блок питания и сам рабочий орган паяльника. Для этого блок подсоединяют дистанционно.

Сегодня импульсные паяльники прочно заняли своё место в сфере радиоэлектроники. Благодаря своей простоте в обращении, такой инструмент можно встретить почти в каждом хозяйстве.

Видео

Оцените статью:

elquanta.ru

принцип работы, инструкция по пользованию

Для демонтажа и монтажа элементов  схем электрических изделий и прочих мелких деталей используется импульсный паяльник. С его помощью можно выпаять многие детали, даже относительно небольшого размера, не повредив другие части схемы. Жало для импульсного паяльника изготавливается из медной проволоки, как и для других моделей. Отличие могут составлять лишь те варианты, в которых его поверхность покрывается дополнительными металлическими слоями.

Это современная модель, которая представлена на рынке в достаточно широком разнообразии, так как технология их производства постоянно развивается. Сейчас можно найти как простые модели для домашнего использования, так и более серьезные профессиональные варианты, продающиеся в защитных кейсах.

Паяльник электрический импульсный часто путают с сетевыми трансформаторными моделями. В таких устройствах присутствует понижающий трансформатор, но отсутствует высокочастотный преобразователь. В остальном паяльники очень схожи между собой. В отличие от трансформаторных паяльников импульсные могут работать намного быстрее и им не нужны столь длинные перерывы, как их аналогам.

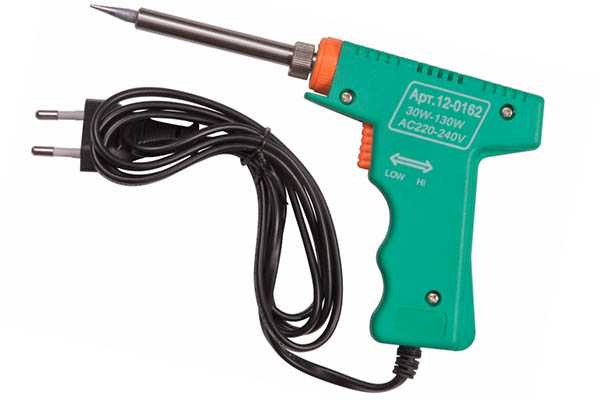

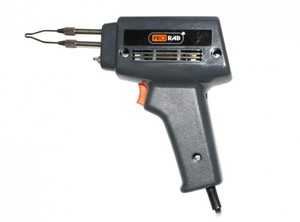

Внешний вид импульсного паяльника в виде пистолета

Область применения

Импульсный паяльник пистолет применяется при работе с микросхемами и мелкими деталями электротехники. Все небольшие контакты, которые можно спаять, или необходимо выпаять, могут обрабатываться при помощи этого инструмента. Благодаря своему уникальному принципу действия, паяльник обеспечивает отличные условия для работы с подобными деталями. Производство и ремонт гаджетов, техники для дома, радиосхем и прочих вещей, все это может потребовать наличия такого паяльника в арсенале.

Принцип работы

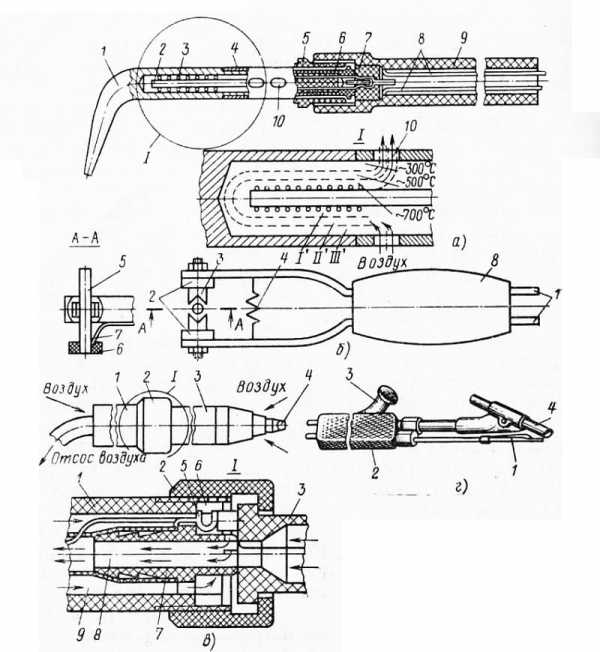

Прежде чем рассматривать вопрос, как работает импульсный паяльник, нужно разобраться с тем, что входит в его состав. Ведь эти вещи напрямую взаимосвязаны. Основными конструкционными элементами являются:

  • Жало – основной рабочий инструмент, контактирующий с местами пайки;
  • Держатель — служит для комфортного управления инструментом во время пайки;
  • Нагреватель – необходим для разогрева жала;
  • Электрический шнур с вилкой – служит для подключения паяльника к сети;
  • Стержень – часть устройства перед началом жала.

Основным нагревателям в современных моделях чаще всего служит нихромовая спираль. Она нагревается под воздействием электрического тока. Нормальной температурой разогрева для работы является та, при которой будет плавиться припой. Стержень делают из меди благодаря тому, что она отлично проводит тепло и разогрев проходит максимально быстро. Чаще всего жало делается в виде клина.

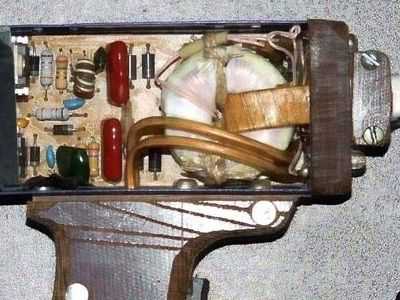

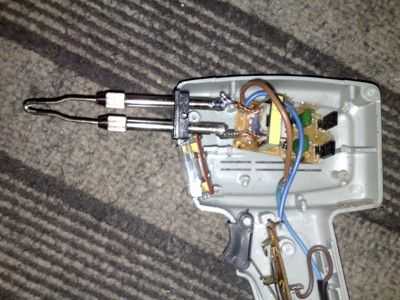

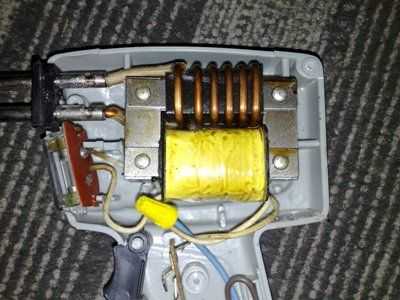

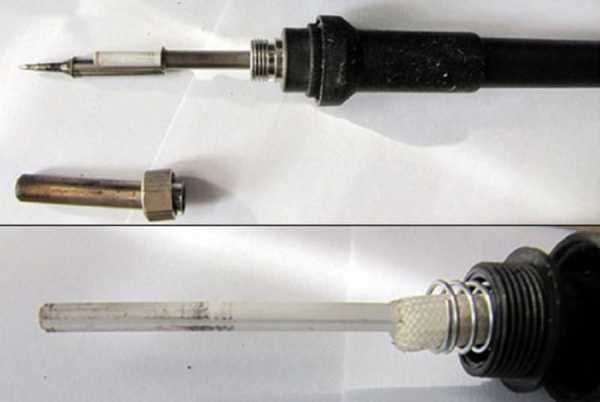

Внутренняя часть импульсного паяльника

Благодаря тому, что данное устройство работает на низком напряжении и обладает уникальной конструкцией, оно получило высокий коэффициент полезного действия. Импульсный керамический паяльник рационально расходует электричество. Ток проходит через жало только во время пайки. Этим импульсный паяльник отличается от обычного на практике применения. Остальные отличия касаются преимущественно наличия в современной конструкции частотного преобразователя. Как и в обыкновенной конструкции, жало может быть не только медным, но и выполненным из других материалов.

Преимущества

К основным преимуществам данного устройства можно отнести следующие факторы:

  • Эргономичная конструкция. Паяльник обладает относительно небольшим весом, компактностью размеров и при этом не теряет функциональности.
  • Наличие высокочастотных преобразователей напряжения и некоторых инновационных материалов создает паяльнику отличные условия для работы в своей сфере.
  • Наличие регуляторов мощности позволяет вести работу, как с мелкими, так и с более крупными деталями и для каждого соединения подбирать индивидуальные параметры.
  • Наличие функции форсированного разогрева в современных моделях позволяет экономить время при работе с устройством.

Недостатки

Несмотря на обильное количество преимуществ для своей сферы, данный тип устройств имеет и ряд недостатков, к которым относятся:

  • Высокая стоимость, которая вызвана сложностью конструкции;
  • Ремонт паяльников становится достаточно сложным процессом;

«Важно!

Сложность работы с чувствительными микросхемами, так как они могут быть повреждены за счет скопления в жале высокочастотного напряжения.»

Виды импульсных паяльников

Существует несколько разновидностей данного типа изделий. Особенности моделей порой влияют на то, как пользоваться импульсным паяльником и какие характеристики будут у инструмента. Основными видами различий являются те, которые касаются способа передачи тепла, потребляемого вида энергии, проведения пайки и прочего. К основным разновидностям относят:

  • Паяльники с медным жалом;
  • Паяльники с керамическим жалом;
  • Устройства с регулятором мощности и без такового.

Помимо этого устройства отличаются по потребляемой мощности, габаритам, форме и толщине жала, наличию дополнительных функций и так далее.

Особенности пайки

Многие начинающие мастера, которые впервые сталкиваются с такими устройствами, могут не знать принцип работы инструмента. На самом деле, вариантов как паять импульсным паяльником, не так уж много. Современные модели имеют специальную кнопку, которая запускает устройство, создавая нужный импульс. До этого паяльник просто разогревается до минимальной температуры, обусловленной его техническими характеристиками. Как правило, этой температуры не хватает для того, что расплавить нужные детали. При нажатии кнопки, величина мощности возрастает, что и создает нужный импульс. Таким образом, нужно поднести жало паяльника к месту пайки и в нужный момент нажать кнопку, запускающую разогретое устройство в работу.

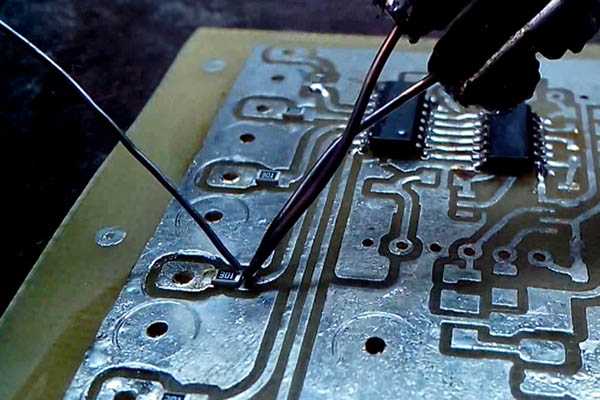

Процесс пайки импульсным паяльником

При отключении от сети он уже не будет работать, как это могло бы быть с обыкновенными моделями, долго сохраняющими тепло даже после отключения от сети. Энергозатраты при данной схеме работы являются минимальными. Благодаря особенностям пайки, эти устройства чаще всего делаются в форме пистолета, что только добавляет удобства при нажатии кнопки.



Популярные производители

На современном рынке можно встретить большое разнообразие моделей в разных ценовых категориям с большими отличиями по параметрам. Широко растет сегмент бюджетных паяльников, которые доступны многим людям. К основным производителям, завоевавшим доверие клиентов, можно отнести следующие фирмы:

  • Mega;
  • ZD;
  • Koot;
  • Sturm;
  • Topex;
  • Bahco;
  • Licota;
  • Dedra.

Заключение

Паяльник импульсный с керамическим нагревателем, как и другие модели данного типа, является незаменимым устройством для своей сферы. Все возможные недостатки и сложности его использования становятся на задний план, когда возникает острая необходимость в его применении. Усложненная конструкция, позволяющая работать импульсному паяльнику, ставит его в отдельный ряд. Их не стоит сравнивать с другими моделями, так как у них различные особенности применения. Для домашнего пользования паяльники применяются достаточно редко, если речь идет не о радиолюбителях. В любом случае, профессионалы всегда будут выбирать качественные и надежные товары.

svarkaipayka.ru

принцип работы, схема и изготовление своими руками

Когда нужно что-то быстро спаять, но не хочется ждать, пока жало прогреется, на помощь вам придёт импульсный паяльник. Главное его достоинство — набор рабочей температуры за 1−2 секунды. Конечно, такой паяльник можно купить в магазине, но куда дешевле и приятнее будет собрать его самим, особенно если у вас завалялись ненужные радиодетали.

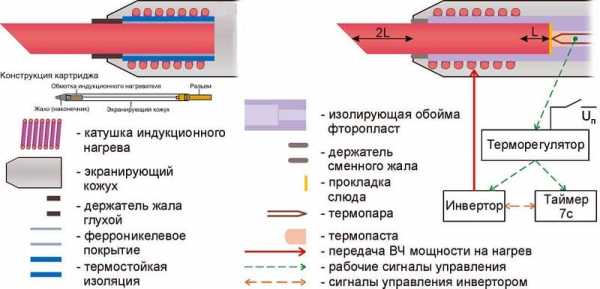

Устройство индукционного паяльника

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки, работающей на замыкание и жала, выполненного из медной проволоки, толщиной 1−3 мм. В некоторых конструкциях к ним добавляется источник питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало.

Импульсный и индукционный паяльник — это не одно и то же. Импульсными называются индукционные паяльники, имеющие в своём составе высокочастотный преобразователь напряжения. Приведённый в пример прибор с понижающим трансформатором импульсным не является.

Принцип работы устройства

Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

  • больший вес и размеры, отсутствие возможности точно регулировать температуру;
  • присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
  • невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Разновидности инструмента

Выделяют 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также их характеристики могут совмещаться. Основные виды паяльников:

  • сетевой, работающий на частоте сети;
  • с форсированным нагревом;
  • импульсные;
  • с изолированным жалом.

Существуют также импульсные паяльники с изолированным жалом и форсированным нагревом. Несовместимые типы — это сетевой и импульсный паяльник.

Импульсный, в отличие от нерегулируемого сетевого, уже может иметь регулировку мощности за счёт использования импульсного преобразователя, работающего на высоких частотах и умеющего изменять мощность методом широтно-импульсной модуляции. Благодаря сравнительно малым размерам преобразователя, этот тип индукционного паяльника является самым компактным из всех.

Паяльниками с форсированным нагревом называют устройства, имеющие в своём составе батарею мощных электролитических конденсаторов, включённых параллельно жалу и отделённых от него выключателями или мощными полевыми транзисторами. Работает такой форсаж следующим образом: когда жало отключено, транзисторы открываются и начинается заряд конденсатора. После окончания заряда они закрываются. Затем, когда жало включается, транзисторы снова открываются, разряжая конденсаторы, на короткое время мощность паяльника возрастает в несколько раз. Эта функция даёт возможность паять массивные элементы, обладающие большой теплоёмкостью.

Для исключения возможности повреждения микросхем были придуманы изолированные жала. В них рабочая поверхность жала электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный пруток, на который намотано несколько витков провода большого сечения. Пруток защищает от контакта с проводом намотанная на него стеклоткань.

Сборка трансформаторного прибора

Этот вид паяльника является самым простым. Поэтому собрать его будет несложно.

Для этого понадобятся следующие компоненты:

  1. Сердечник от трансформатора типа ШП (если не найдёте, можете использовать тип П, он похуже, но тоже сойдёт).
  2. Медный провод в лаковой изоляции сечением 0,3 мм, для первичной обмотки.
  3. Медный провод или шина сечением 12−15 мм, которые пойдут на вторичную обмотку.
  4. Медная проволока, на 2−3 квадрата, для изготовления жала.
  5. 2 клеммы для его подключения.
  6. Выключатель в виде кнопки, работающей на замыкание.
  7. Любой удобный вам корпус для паяльника и сетевой шнур.

Сборка индукционного паяльника своими руками, схема:

Сначала нужно намотать первичку (при её намотке ориентируйтесь по сопротивлению — оно должно составлять порядка 40−50 Ом, это примерно 1500 витков), причём делать это нужно аккуратно, катушка должна быть намотана равномерно, без бугров по краям или по центру. Перед намоткой заизолируйте сердечник в месте, где будет находиться обмотка.

После намотки обмотайте первичную обмотку термостойким скотчем и приступайте к намотке вторички. Она должна состоять из одного-двух витков. Перед её намоткой снова заизолируйте сердечник, саму обмотку при этом изолировать не нужно, она играет роль радиатора, рассеивающего тепло, приходящее на него с жала. Все, трансформатор готов.

Осталось подготовить корпус, прорезав в нём отверстия для вентиляции, клемм и выключателя, затем установить в нём все детали и соединить их так, как указано на схеме. После этого припаяйте сетевой провод нужной вам длины и смонтируйте на конце вилку для подключения в сеть. Собрав корпус, включите получившийся у вас прибор в розетку и проверьте его работу. Если он плавит припой, и жало при этом не обгорает от перегрева, значит, все в порядке, можете спокойно им пользоваться.

Изготовление импульсной разновидности

Она самая распространённая из всех. Собирается так же просто, как и предыдущая.

Список запчастей, необходимых для её сборки:

  1. Электронный трансформатор на 12 вольт для галогенных ламп, мощностью 60−90 ватт.
  2. Медный провод сечением 3 мм, для вторичной обмотки и жала.
  3. Кнопка, работающая на замыкание.
  4. Клеммы.
  5. Кусочек стеклотекстолита для крепления клемм.
  6. Сетевой шнур с вилкой.
  7. Пластиковая водопроводная труба, для использования в качестве ручки.

Сначала нужно немного доработать драйвер от галогенки, а именно заменить вторичную обмотку импульсного трансформатора. Для этого разберите его.

Внутри он будет выглядеть следующим образом:

Красным обведена нужная деталь.

Нужно аккуратно её отклеить, затем, отпаяв выводы от платы, снять её окончательно. Потом снимите заводскую вторичную обмотку (она расположена поверх первичной) и установите свою, на половину витка. Просверлите плату так, как показано на фото:

После этого просверлите насквозь корпус так, чтобы отверстия в корпусе и плате совпадали. Это нужно для удобства вывода концов вторички наружу. Затем припаяйте и приклейте трансформатор, соблюдая соосность всех имеющихся отверстий, и соберите корпус, предварительно установив и припаяв кнопку с сетевым шнуром. Потом проденьте сквозь драйвер провод вторичной обмотки и согните его полукольцом. Осталось лишь соединить концы вторички куском текстолита с заранее просверлёнными в нём дырками, и закрепить на нём клеммы и жало, после чего сборку устройства можно считать завершённой.

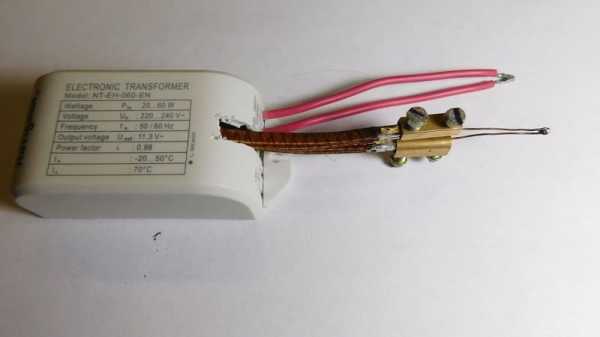

Собранное устройство должно выглядеть следующим образом:

Вид сбоку:

Делаем аккумуляторный тип механизма

Этот вариант уже посложнее прошлых, он собирается не из блоков, а из отдельных радиодеталей.

Сначала обратим внимание на схему

Составим список нужных компонентов:

  • 2 батареи 18650 со встроенной защитой;
  • 2 холдера для 18650;
  • 2 диода;
  • 2 резистора на 47 Ом;
  • 2 резистора на 5,6 кОм;
  • 1 конденсатор на 220 нФ;
  • 2 низковольтных (с пороговым напряжением включения 2−2,5 вольта) полевых транзистора;
  • 2 небольших радиатора для охлаждения силовых транзисторов;
  • Высокотоковая (на 10 А) кнопка, работающая на размыкание.
  • Ферритовая губка из фильтра помех или любой другой небольшой тороидальный сердечник для намотки импульсного трансформатора.
  • Тороидальный сердечник более мелкого размера для намотки дросселя.
  • 2 клеммы для подключения жала.
  • Отрезок стеклотекстолита для крепления клемм.
  • Отрезок фольгированного стеклотекстолита для изготовления платы.

Вот так должна выглядеть разводка платы:

Ссылка на гербер файл с разводкой (открывать в программе Sprint-layout): yadi.sk/d/SM1st1Lu3SaR3L

Схема этого понижающего преобразователя не содержит в себе ШИМ контроллера, а построена на базе симметричного автогенератора, что значительно уменьшает сложность сборки и размеры будущего паяльника.

Прежде чем приступить к её сборке, необходимо собрать импульсный трансформатор и дроссель, а также изготовить плату (или используйте макетную).

Первичная обмотка состоит из шести витков провода сечением 3 мм и имеет среднюю точку. Так как такой толстый провод будет сложно намотать на маленький сердечник, советуем использовать шесть жил провода в лаковой изоляции, сечением 0,5 мм. Для начала возьмите два отрезка провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут средней точкой), другие два оставьте свободными. Проденьте общий конец в сердечник, а остальные разведите и сделайте ими по три витка в разные стороны. Более точно указано на фото:

Вторичная обмотка собирается куда проще. Она состоит из 1 витка провода сечением 7 мм. Для её намотки рекомендуем использовать 7 проводов сечением 1 мм, скрученных вместе. Перед сборкой вторички не забудьте обернуть провод термостойкой (термоскотч, фторопластовая или стеклотканевая трубка) изоляцией. Трансформатор готов.

Далее, следует приступить к дросселю. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте провод в лаковой изоляции. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы. После сборки не забудьте приклеить радиаторы к транзисторам. В итоге у должно получиться так, как изображено на фото:

После сборки схемы подключите к ней жало (делается из медной проволоки сечением 3 мм) и проверьте работоспособность паяльника. Если все в порядке, начинайте собирать его в корпус, перед этим не забудьте склеить между собой холдеры для аккумуляторов и припаять их к плате. Аккумуляторы подключаются параллельно.

Такой результат у вас должен получиться:

​Номинальная мощность полученного паяльника — 40 ватт, время работы от одного заряда — 1 час, 20 минут (при использовании нормальных аккумуляторов). Прибор не предназначен для длительной работы, его область применения — срочный ремонт чего-то необходимого, когда у вас дома отключили электроэнергию или если вы находитесь вдали от цивилизации. А также этот паяльник подойдёт монтажникам и ремонтникам слаботочного оборудования.

Режим работы у него такой: 10 минут работает и столько же остывает. Допускается не более 7 включений в минуту.

220v.guru

Полезный инструмент - паяльник импульсный :: SYL.ru

В нашей статье мы расскажем о том, что такое паяльник импульсный. Этот инструмент часто используют для того, чтобы произвести монтаж или демонтировать элементы электронных и электротехнических изделий. Паяльник импульсный можно приобрести в магазине, но можно и сделать своими руками.

Как работает

Тем, кто пользуется этим инструментом, будет полезно узнать, как он устроен. Внутри паяльник импульсный имеет нагревательный элемент из медной проволоки. Сквозь него проходит низкочастотное электрическое излучение, за счет которого происходит нагревание. Импульсным этот паяльник назван потому, что электрический ток подается на нагреватель импульсами, то есть периодически. Поэтому нагревание происходит только во время пайки. Электроэнергии тратится мало, а значит, использование этого инструмента способствует ее экономии. Он потребляет всего 75 Вт и может работать непрерывно 15-20 минут. К тому же паяльник импульсный компактный и легкий. Однако таким он был не всегда. Преобразование дизайна произошло благодаря современным материалам и технологиям. К преимуществам импульсного паяльника относится возможность осуществлять пайку как мелких, так и массивных деталей.

Можно сделать самому

Устройство этого инструмента несложное. Поэтому народным умельцам не составит труда собрать импульсный паяльник своими руками. Внутри него находится понижающий трансформатор, который и является его основной частью. Для того чтобы самостоятельно собрать инструмент, у мастера должна быть перед глазами схема импульсного паяльника и необходимые детали. Среди них резистор, корпус, светодиоды, приборы электронной защиты. Если вы впервые собираете самодельный импульсный паяльник, вам надо знать, что прибор не должен перегреваться. Поэтому при его сборке используют специальное приспособление с регулируемым напряжением. А нагрев самого наконечника обеспечивает резистор с мощностью 0,5 Вт. Такой резистор изготавливается самостоятельно.

Грани мастерства

Если у вас есть схема импульсного паяльника, своими руками сделать его несложно. Включение и выключение этого инструмента осуществляется при помощи кнопки, которая расположена на его корпусе. Для удобства работы с паяльником в него монтируют осветительную лампочку небольшой мощности. Его наконечник изготавливают из медной проволоки, толщина которой будет равняться 1 мм. От того, какое будет поперечное сечение, будет зависеть время, за которое инструмент разогреется, и температура наконечника. Сердечник трансформатора надо собирать из железа (Ш-образного). Например, Ш-26, Ш-20. Далее первичную обмотку делают проводом ПЭД 0,22- 0,25 в количестве 1500 витков. Таким же проводом делают обмотку лампочки (25 витков). А потом уже силовую обмотку сердечника выполняют из медной проволоки, делая при этом 5-6 витков. Медная проволока должна обладать сечением 25х0,3мм. Сердечник сверху стягивается шпильками, а также гайками. Их необходимо изолировать стеклотканью и текстолитовыми шайбами. Аналогично изолируют и токопроводящие шины.

Процесс изготовления

Импульсный паяльник не обязательно собирать из новых деталей. Его можно собрать на основе трансформатора от старой электротехники или даже энергосберегающей лампы. Использованный трансформатор для начала надо избавить от старой обмотки, стараясь не повредить провод первичной обмотки, который можно также использовать в дальнейшем. Размер катушки можно регулировать так, чтобы поместилась и первая, и вторая обмотка. Для того чтобы намотать первичную обмотку, можно использовать специальный станок, но некоторые делают это вручную. После того как выполнена вторичная обмотка из медной проволоки можно выполнить ее изоляцию.

Дополнительные детали

К собранному трансформатору необходимо присоединить ручку, например, деревянную, главное, чтобы материал, из которого она сделана, был диэлектриком. Надо не забыть про кнопку, при помощи которой паяльник будет включаться и выключаться. Причем нагревание должно осуществляться только тогда, когда происходит нажатие на кнопку. Это очень удобно, так как позволяет экономить электроэнергию и не дает перегреться паяльнику. Также изготавливается и прикрепляется наконечник из медной проволоки. Лучше всего, если ее диаметр будет 1-3 мм.

Делаем наконечник

Медная проволока присоединяется к паяльнику при помощи болтов или цанговых соединений. Необходимо решить, какой толщины нужен наконечник в зависимости от того, какого размера детали надо будет спаивать. Не забывайте о том, что чем тоньше будет проволока, тем быстрее она будет нагреваться. С одной стороны, это хорошо, так как позволит быстро выполнить работу, а с другой, высокая температура приведет к быстрому перегоранию проволоки. Самым подходящим временем разогрева считается 4-8 секунд. В этом случае наконечник меньше изнашивается. Но добиться такого эффекта можно, только увеличив поперечное сечение проволоки. Но у этого метода также есть недостатки. Увеличение поперечного сечения ведет к тому, что паяльник начинает потреблять больше электроэнергии, а значит, может перегреться или даже воспламениться. Чтобы избежать нежелательных последствий, надо попробовать паяльник в действии, а затем устранить недостатки, если они будут.

Под свою руку

Обязательно надо попробовать изготовить импульсный паяльник своими руками. Такой инструмент всегда необходим в хозяйстве, а магазинные могут стоить дорого или не соответствовать заявленному качеству. В домашних же условиях мастер может создать надежный паяльник, отвечающий всем его запросам. Главное, не сделать ошибку в сборке. Но все приходит с опытом. Правильно собранный инструмент поможет избежать проблем с отлетевшими контактами, будет удобен и прост в использовании.

www.syl.ru

Паяльник импульсный Sigma – обзор

Выбирая себе паяльник, многие останавливают свой выбор на импульсных паяльниках. Одним из таких паяльников является паяльник импульсный Sigma на 200 Вт. Сегодняшний наш небольшой обзор мы посвящаем ему.

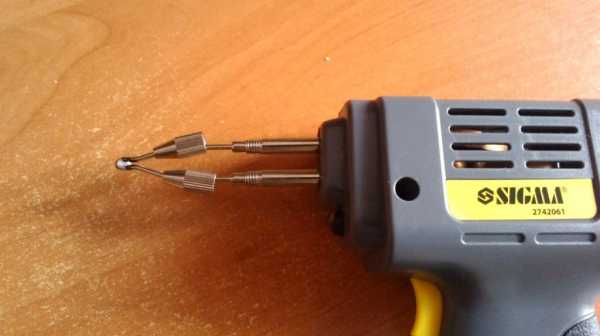

Паяльник импульсный Sigma – обзор

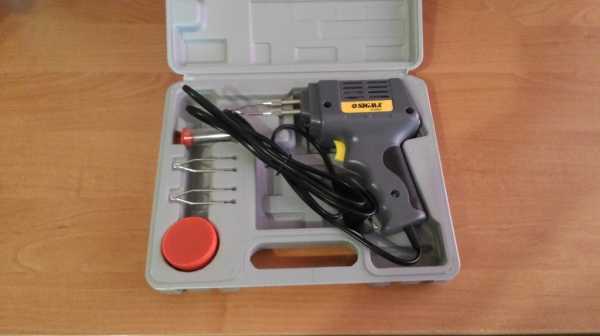

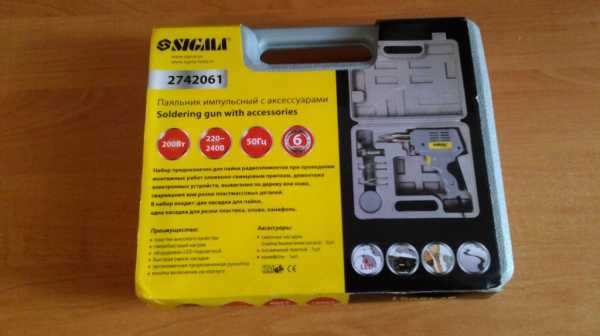

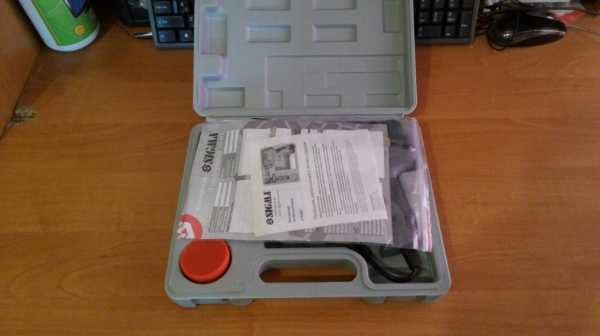

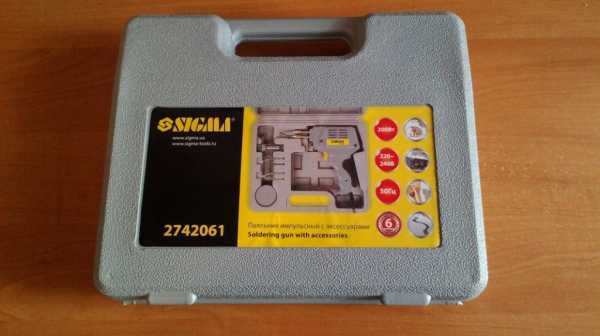

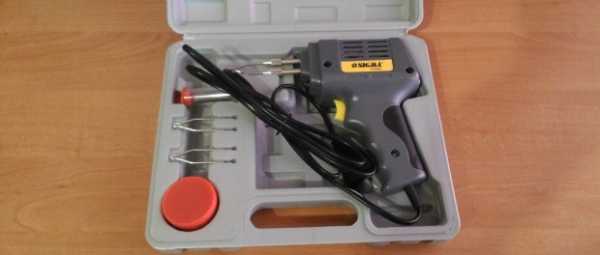

Данный паяльник поставляется в пластиковом кейсе, в который входят: сам паяльник, два запасных жала (одно для пайки, второе для резки пластика), припой, канифоль и гарантийный талон.

Использовать кейс под аксессуары для пайки очень удобно, все будет находиться на своих местах, включая паяльник. Пластик кейса среднего качества, далек от профессиональных боксов для инструмента, но и не выглядит совсем дешевкой.

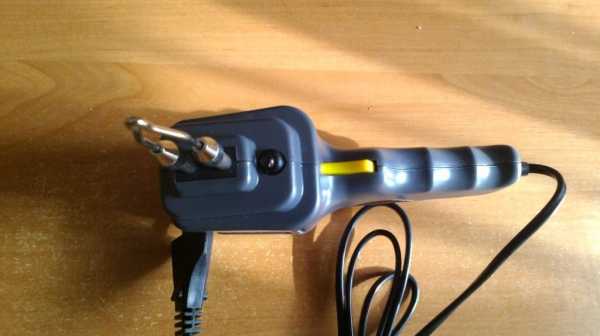

В руке лежит вполне удобно, вес небольшой, ход кнопки плавный, есть не особо яркая светодиодная подсветка места пайки.

Замена жала производится очень просто, достаточно открутит фиксаторы и вытянуть жало из паза.

Жала от паяльника Intertool не подходят, они имеют заметно больший посадочный диаметр.

Как и у всех импульсных паяльников, его разогрев происходит за считанные секунды.

В общем, это неплохой бытовой паяльник для несложных работ, пайка проводки и т.п. для него в самый раз.

Импульсный паяльник, отличия от обычного

Самым главным принципиальным отличием, является метод нагрева жала паяльника. В обычном паяльнике с нихромовым или керамическим нагревателем жало максимально изолированно от проходящего через нагреватель тока. В импульсном паяльнике, жало представляет собой проводник, через который и проходит ток, который его нагревает.

Самым большим недостатком импульсного паяльника является то, что жало находится под небольшим напряжением. Таким паяльником можно легко вывести из строя микросхемы, которые боятся статики и т.п., зато для простой пайки в быту (например, обычных проводов) подходит в самый раз.

Одно из преимуществ импульсного паяльника – быстрый нагрев. Этот фактор нужно учитывать, если использовать паяльник на открытом воздухе или на холоде. Обычный паяльник с нихромовым нагревателем в таких условиях быстро остывает, он не сможет нормально прогреть место пайки.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

diodnik.com

Самодельный импульсный паяльник. Схема, видео, фото

Известно, что для пайки проводов, радиодеталей или различных металлических конструкций нужен кратковременный нагрев припоя для его расплавления, и разогрев спаиваемых поверхностей проводников до необходимой температуры.

При многократно повторяющейся пайке процесс подготовки деталей к монтажу занимает намного больше времени, чем кратковременное прикосновение разогретого жала к спаиваемым поверхностям.

Очевидно, что в таком случае обычный (заводской или самодельный) паяльник большую часть времени бесполезно простаивает, рассеивая потребляемую энергию. Чтобы сократить бесполезное потребление электроэнергии паяльных инструментов при их простое, был разработан импульсный паяльник,

Промышленный импульсный паяльник

кратковременно включаемый только в момент пайки. Название данный инструмент получил из-за потребления электроэнергии в виде кратковременных импульсов, периодом в несколько секунд, достаточных для разогрева жала и выполнения работы.

Принцип действия

Основное отличие импульсного паяльника заключается в способе нагрева его жала, которое являет собой согнутую дугой медную проволоку, (наподобие буквы «U»), по которой пропускают электрический ток большой силы, необходимый для достижения требуемой температуры.

Разогревающаяся медная проволока в виде жала

Блок питания такого паяльника должен обеспечивать выходное напряжение 1-2 В и ток 25-50 А. До недавнего времени для этих целей активно применялся обычный трансформатор, у которого вторичная обмотка выполнена в виде нескольких витков медной шины относительно большого сечения (в несколько раз большего, чем сечение провода жала, во избежание нагрева самой обмотки во время работы).

Также большим сечением должны обладать токопроводящие шины, выполняющие функцию держателя жала, поэтому блок питания помещают в корпус импульсного паяльника, который из-за револьверной ручки напоминает пистолет.

Типичная форма промышленного импульсного паяльника

Но изрядные габариты и ощутимый вес понижающего трансформатора делают неудобной работу с паяльником, поэтому в последнее время стали применяться импульсные блоки питания, которые значительно меньше и легче.

Используемые источники тока для питания импульсных паяльников

Импульсные паяльники имеют такое название ещё и из-за усовершенствования  и миниатюризации блоков питания, применяемых в данных инструментах, использующих электронную схему преобразования импульсов напряжения высокой частоты, хотя может использоваться и обычный понижающий трансформатор подходящей мощности.

Поэтому, создавая импульсный паяльник своими руками, нужно решить, какой блок питания будет использоваться – с понижающим трансформатором, или электронный. Преимущество первого варианта состоит в чрезвычайно простой электрической схеме – выводы вторичной обмотки напрямую подключаются к токопроводящим шинам.

Пример самодельного паяльника с понижающим трансформатором

К недостаткам следует отнести габариты и вес прибора, а также ощутимую вибрацию во время работы. К тому же, первичная обмотка очень часто перегорает из-за нестабильного напряжения и частых перегрузок, и невозможно самостоятельно осуществить её перемотку без специального оборудования и соответствующего обмоточного провода.

Поэтому, многие радиолюбители, ремонтируя вышедший из строя импульсный паяльник на базе понижающего трансформатора, используют подходящий электронный блок питания, заменяя вторичную обмотку.

Сгоревший понижающий трансформатор в промышленном паяльникеГромоздкий трансформатор заменен на миниатюрную электронную плату

Процесс переделки понижающего трансформатора

Изготовляя импульсный паяльник, для его питания можно использовать имеющийся понижающий трансформатор, который может быть с любым типом магнитопровода, главное, чтобы он подходил по мощности в пределах 50-150 Вт.

Первичную сетевую обмотку оставляют без изменений, а вторичную удаляют, разобрав трансформатор. Поскольку для разогрева жала паяльника решающее значение имеет ток, то точным расчётом количества витков можно пренебречь, сосредоточив усилия на достижении максимально возможной площади поперечного сечения обмоточной шины.

Как правило, будет достаточно двух витков медной шины или плетёного гибкого медного провода, сечением 6-10 мм², которые нужно расположить таким образом, чтобы они не замыкались друг с другом и сердечником трансформатора.

Медная шина в виде вторичной обмотки

В случае с использованием медной шины в качестве обмотки, её выводы будут выполнять функции держателя жала.

Продолжение обмотки является держателем жала

Наматывать упругую шину следует осторожно, чтобы не повредить первичную обмотку, после чего её следует проверить на обрыв и замыкание.


Переделка электронного трансформатора

Создавая импульсный паяльник своими руками с «нуля», или используя готовый корпус с держателями, многие радиолюбители применяют в качестве трансформатора имеющийся электронный блок питания для галогенных ламп на 12В, мощностью 50-150Вт, при этом также переделывая вторичную обмотку.

Электронный трансформатор (импульсный блок питания галогенных ламп)

Поскольку никаких других изменений в устройстве не требуется, типичная электрическая принципиальная схема импульсного блока питания приводится лишь в качестве примера, без разбора функций элементов и описания принципа работы.

Импульсный трансформатор на схеме, подлежащий переделке

В данном случае, нужно помнить, что для достижения требуемого напряжения в импульсном трансформаторе требуется не такие большие габариты магнитопровода и меньшее количество витков, поэтому для переделки вторичной обмотки может быть достаточно одного витка.

Один выходной виток на тороидальном магнитопроводе импульсного трансформатора

Если у имеющейся шины или гибкого провода сечение недостаточное, то его можно увеличить путём параллельного подключения витков обмоток.

Подключение выводов параллельных витков к держателю жалаПараллельные витки из гибкого плетеного медного многожильного провода

Поскольку старую вторичную обмотку можно удалить, не разбирая трансформатор, а создать новую можно просто вставив один виток в пустоты между изоляцией и магнитопроводом, процесс переделки импульсного блока питания не является слишком сложным делом даже для начинающего мастера.

Изготовление жала паяльника

В качестве жала паяльника нужно использовать медную проволоку, диаметром 1-2 мм, подсоединив её к держателям при помощи болтовых или имеющихся готовых цанговых соединений.

Болтовые крепления жала на пластинах

Более точно толщина провода определяется опытным путём – по скорости, с которой температура паяльника достигает рабочего диапазона – чем тоньше проволока жала, тем быстрее оно будет разогреваться. Но с другой стороны, слишком большая температура сделает невозможным процесс пайки и приведёт к быстрому износу и даже перегоранию провода.

Увеличивая поперечное сечение проволоки нужно добиться приемлемого времени (4-8 секунд) разогрева жала и недопущения его перегрева. Нужно помнить, что с увеличением площади поперечного сечения проволоки жала растёт потребляемая мощность и нагревание вторичной обмотки трансформатора.

Поэтому, подобрав нужный диаметр провода жала и опробовав самодельный паяльник в работе, осуществив несколько раз процесс пайки, нужно проверить нагрев вторичной обмотки – она не должна сильно нагреваться, а тем более раскаляться – иначе трансформатор может перегреться, что приведёт к перегоранию первичной обмотки и воспламенению изоляции.

Для удобства работы часто подключают лампочку или светодиод, синхронно включающийся и освещающий место пайки.

Яркий светодиод включается синхронно с паяльником, освещая место пайки

Достоинства и недостатки

Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:

  • Экономичность – электроэнергия не используется при простое инструмента;
  • Безопасность — в нерабочем состоянии жало всегда холодное, что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
  • Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.

К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.

Электронная схема и импульсный трансформатор разделеныОтделенный от схемы трансформатор

infoelectrik.ru

Импульсный паяльник своими руками: схема, устройство, принцип работы

Импульсные паяльники зарекомендовали себя как удобный, экономичный и безопасный инструмент радиомонтажника. Магазины предлагают множество моделей на любой вкус и кошелек.

Самостоятельное изготовление такого устройства может быть продиктовано не столько соображениями экономии, сколько жаждой познания и тягой к самореализации домашних мастеров. В этой статье мы расскажем об устройстве и особенностях импульсного паяльника и опишем несколько способов его самостоятельного изготовления.

Импульсный паяльник своими руками

Устройство паяльника работающего по импульсному принципу

Импульсный паяльник устроен относительно просто. Он состоит из:

  • Жало — рабочий орган, представляет собой V- образный отрезок медной проволоки толщиной от 1 до 3 миллиметров, закрепленный в держателе.
  • Источник питания — подает на жало электрический ток низкого напряжения .
  • Рукоятка пистолетного типа.
  • Кнопка включения устройства.
  • Сетевой кабель с вилкой.
  • Лампочка или светодиод подсветки рабочей зоны (необязательно, но очень удобно)

Самый сложный узел — это источник питания. Он преобразует сетевое напряжение в 220 В 50 герц в низкое напряжение высокой частоты (20-40 килогерц). Входная цепь источника через кнопку включения соединена с сетевым кабелем, а к выходной цепи подключены контакты жала. Существуют различные схемы блоков питания импульсных паяльников.

Устройство импульсного паяльника

Источник питания может быть встроенным в рукоятку. Закрепленный в корпусе трансформатор обладает большим весом и заметными размерами. При длительной работе это будет сильно утомлять оператора. В некоторых вариантах исполнения источник питания выполняют в виде отдельного блока. Это повышает безопасность и удобство пользования прибором. Кнопка включения устройства вмонтирована в рукоятку.

Основные конструктивные отличия от обычного паяльника:

  • Наличие блока питания.
  • Наличие кнопки включения.
  • Отсутствие нагревательного элемента.
  • Нет необходимости в подставке — температура паяльника повышается только на время пайки, после отпускания кнопки он очень быстро остывает до комнатной температуры .

Конкретные конструкции самодельных импульсных паяльников могут отличаться друг от друга в зависимости от того, какие устройства легли в их основу.

Принцип действия

В основу работы устройства положен простой физический принцип нагревания проводника при пропускании через него сильного электрического тока.

При включении устройства нажатием кнопки кнопкой замыкается входящая цепь блока питания, высокое напряжение преобразуется трансформатором в низкое напряжение на вторичной обмотке, в выходной цепи возникает ток, который быстро нагревает жало. При отпускании кнопки цепь размыкается, ток перестает течь и нагрев прекращается.

Сила тока в рабочей цепи достигает 25-50 ампер при невысоком напряжении около 2 вольт. Вторичная обмотка трансформатора должна быть намотана проводом, должна иметь сечение в несколько раз больше, чем сечение проволоки жала. То же самое касается токопроводящих шин, соединяющих концы жала с вторичной обмоткой. Это предотвратит их перегрев и непроизводительные затраты энергии на их нагревание.

Вместо трансформатора в последнее время все шире стали применяться импульсные источники питания. Они позволяют в несколько раз снизить вес и габариты блока при той же производительности.

Источники тока для питания импульсных паяльников

Перед началом самостоятельного изготовления паяльника следует, исходя из доступных материалов, определиться с выбором типа источника.

Традиционно импульсный паяльник в качестве источника питания использовал мощный понижающий трансформатор и назывался так только из-за кратковременного режима работы.

Такое устройство просто по конструкции, но обладает большим весом и габаритами.

Источник питания

Ставшие доступными не так давно импульсные блоки питания устроены намного сложнее. Они сначала выпрямляют поступающее на их вход низкочастотное сетевое напряжение, далее преобразуют его в высокочастотное (20-40 килогерц) и уже его подают на первичную обмотку трансформатора. Высокочастотные трансформаторы в несколько раз меньше по массе и габаритам, чем низкочастотные, поэтому весь импульсный источник питания, несмотря на сложное устройство, занимает места в несколько раз меньше, чем один низкочастотный трансформатор.

Резюмируя, можно сказать, что трансформаторные источники просты и надежны, но тяжелы и громоздки.

Импульсные существенно сложнее по устройству, но позволяют сэкономить вес и габариты.

Процесс переделки понижающего трансформатора

Выбирая понижающий трансформатор, следует помнить, что его мощность должна быть от 50 до 150 ватт. Меньшая приведет к перегреву и выходу устройства из строя, большая — к неоправданному утяжелению и громоздкости.

Импульсный паяльник на основе трансформатора

Первичную обмотку переделывать не нужно, а вторичную следует удалить, разобрав пластины. Точный расчет вторичной обмотки не требуется, важнее обеспечить максимальное сечение ее провода или шины. Обычно наматывают от двух до шести витков. Сечение должно быть в пределах от 6 до 10 мм2.

Важно! Витки вторичной обмотки не должны касаться друг друга и сердечника трансформатора.

Если вторичная обмотка выполняется медной шиной, ее концы можно оставить подлиннее и использовать в качестве токопроводов, закрепив жало непосредственно к ним. Отсутствие лишних соединений повысит надежность работы и улучшит температурный режим устройства.

После окончания намотки и монтажа обязательно проверьте обмотку тестером на отсутствие замыкания

Импульсный паяльник из понижающего трансформатора

Переделка электронного трансформатора

Импульсный источник питания для паяльника берется «как есть» и подвергается минимальным переделкам. Чаще всего применяют импульсный блок питания для галогенных ламп на напряжение 12 вольт и мощностью 60 ватт, но подойдет и любой с близкими параметрами.

Поскольку в современных блоках питания используются неразборные тороидальные трансформаторы, намотанные на ферритовом кольце и прочно закрепленные на плате, то старую вторичную обмотку не удаляют, а просто отключают.

Новую вторичную обмотку делают из всего одного витка медной шины большого сечения, аккуратно просовывая ее в центральное отверстие выходного трансформатора.

Если у нашедшегося под рукой провода или шины сечение недостаточное, то следует сделать две вторичные обмотки из одного витка, подключив их к токопроводам параллельно.

В целом процесс переделки своими руками электронного трансформатора в импульсный паяльник получается проще, чем в случае низкочастотного трансформатора.

Изготовление жала паяльника

Жало — самый простой, но, тем не менее, ответственный узел паяльника.

Жало паяльника

Медная проволока должна быть диаметром 1-2 миллиметра, крепить ее к токопроводным шинам следует болтовыми соединениями с шайбами. Если под рукой найдутся цанговые соединения на такой диаметр- то паяльник приобретет намного более эстетичный вид.

После нескольких пробных паек, возможно, придется изменить диаметр проволоки. Слишком тонкая будет перегреваться сама, и перегревать припаиваемые детали, слишком толстая, напротив, будет медленно прогреваться, задерживая основную работу.

Подбором толщины проволоки надо добиться разогрева жала до стабильной температуры за 5-7 секунд. Чрезмерное увеличение толщины приведет к росту потребляемой мощности и к перегреву вторичной обмотки выходного трансформатора. В ходе пробных паек нужно обязательно проверять степень ее нагрева, не допуская тления или даже воспламенения изоляции.

Преимущества и недостатки

Импульсный паяльник, собранный своими руками, будет выгодно отличаться от других типов паяльников следующим:

  • Малый расход электроэнергии. Она не тратится на обогрев мастерской, а расходуется только в момент пайки.
  • Безопасность. Жало в нерабочем состоянии мгновенно остывает, таким устройством нельзя обжечься, поджечь что-либо на рабочем столе или проплавить изоляцию.
  • Удобство использования, ремонта и обслуживания. Жало можно изготовить заменить за считанные минуты. Кроме того, жалу можно придать любую форму для выпаивания деталей в труднодоступных местах или среди плотного монтажа.

Кроме достоинств, этому типу устройств присущ и недостаток: большой вес и размеры утомляют руку при длительном использовании. Чтобы избежать этого, применяют импульсный источник питания и даже выносят его в отдельный блок.

Изготовление импульсного микросхемного паяльника

Для изготовления паяльника, которым можно выпаивать и впаивать в печатные платы микросхемы и другие электронные компоненты, отличающиеся особой чувствительностью к перегреву, в конструкцию устройства добавляют специально переделанный резистор, играющий роль защитного устройства. Хорошо подойдет резистор типа МЛТ сопротивлением 8 ом и рассеиваемой мощностью 0,5-2 ватта

Паяльник для микросхем своими руками

Кроме того, потребуется:

  • Полоска двухстороннего фольгированного текстолита 10Х30 миллиметров.
  • Кусок стальной проволоки толщиной 0,8 мм.
  • Медная проволока для жала.
  • Корпус шариковой ручки.
  • Импульсный блок питания 12-15 вольт 1 ампер.

Последовательность изготовления следующая:

  1. Снять лакокрасочное покрытие с резистора, нагрев его в муфельной печи или газовой горелкой.
  2. надфилем или лобзиком отпилить один из выводов .
  3. просверлить в этом месте отверстие диаметром 1,1 мм, достигнув внутренней полости. Второй вывод следует подключить к источнику питания, он же будет крепить устройство к ручке.
  4. Расширить отверстие в корпусе сопротивления на конус так, чтобы исключить контакт жала и внутренних стенок резистора, к этому месту надо будет припаять второй провод к блоку питания.
  5. Стальную проволоку надо согнуть пополам, выгнуть в месте сгиба кольцо по диаметру резистора (должно садиться очень плотно) и загнуть его под прямым углом.
  6. Кольцо залудить, надеть на резистор и припаять так, чтобы концы стальной проволоки были направлены в одну сторону с оставшимся выводом.
  7. Из полоски текстолита вырезать плату таким образом, чтобы на широкой части с разных сторон было две контактные площадки для припаивания концов проволоки и второго вывода резистора соответственно, средняя должна плотно входить в корпус ручки, а узкая — иметь контактные площадки для подпайки проводов от блока питания.
  8. Припаять концы проволоки и вывод сопротивления к плате, с дугой стороны припаять провода от блока питания
  9. В отверстие резистора плотно вставить кусочек термостойкого изолятора (той же керамики, например), чтобы исключит контакт жала со вторым выводом.
  10. Вставить медное жало в отверстие. Жалу можно придать любую удобную для пайки форму, изогнуть, сплющить, заточить и т.д.
  11. Пропустить провода через корпус ручки, вставить в него плату и подсоединить провода к блоку питания.

Устройство паяльника для микросхем

Работа таким импульсным микросхемным паяльником, сделанным своими руками, безопасна для микросхем и не утомляет руку.

Отличия от обычного паяльника

Основные отличия импульсного паяльника от обычного заключаются в следующем:

  • Нагревательный элемент как таковой отсутствует. Нагревается само жало за счет проходящего по нему сильного тока. Жало включают в цепь вторичной обмотки трансформатора.
  • Быстрый прогрев жала (несколько секунд).
  • Экономичность (электроэнергия расходуется только в момент пайки).
  • Безопасность. Паяльник нагревается на несколько секунд и так же быстро остывает.
  • Возможность регулировать мощность (в некоторых схемах)

Импульсный и обычный паяльники

Из негативных отличий следует отметить неприменимость такого устройства для пайки микросхем и других элементов, чувствительных к перегреву и к поражению статическими зарядами.

Делаем самодельный электропаяльник импульсного типа

Рассмотрим пошаговую инструкцию по самостоятельному изготовлению паяльника трансформаторного типа.

  1. Подобрать подходящий трансформатор. Подойдет любой силовой от блока питания старой электронной техники мощностью 50-150 ватт.
  2. Аккуратно разобрать его и снять обмотки. С вторичной можно не церемониться, а с первичной надо обойтись осторожно — она войдет в состав изделия.
  3. Изготовить и поместить поверх первичной вторичную обмотку из медной шины сечением не менее 20 мм Достаточно одного витка, надо оставить концы шины длиной не менее 15 см.
  4. Для изоляции следует использовать стеклоткань или термоусадочные трубки.
  5. К концам шин на болтовых креплениях присоединить V- образный кусок медной проволоки толщиной 1,5-2 мм (подбирается опытным путем)
  6. Из дерева или текстолита вырезать рукоятку, в ней закрепить кнопку включения. И трансформатор.
  7. Подсоединить к первичной обмотке сетевой кабель через кнопку.

Самодельный электропаяльник импульсного типа

Такой импульсный паяльник, сделанный своими руками, по сравнению с заводскими образцами будет хоть и выглядеть невзрачно, зато работать — ничуть не хуже.

Паяльник на базе энергосберегающей лампы

Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.

Схема для сборки паяльника на базе энергосберегающей лампы

Перечень необходимых узлов и материалов:

  • Преобразователь (или балласт) от люминесцентного светильника.
  • Трансформатор с 220 вольт на любое низкое напряжение.
  • Медная проволока толщиной 2-3 миллиметра.
  • Крепеж.
  • Провода.
  • Сетевой шнур с вилкой.

В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.

Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта

Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.

Устройство электропаяльника

Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.

Важно: проволока вторичной обмотки должна быть толще, чем проволока жала. Иначе будет греться не жало, а обмотка.

Рукоятка и корпус выполняется из любого доступного материала.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
