Что такое швеллеры и где их используют?

Июн 29, 2014 г.

В современном мире металлические изделия используются в строительстве очень активно, а также они заняли прочное место в быту. Бытовая сфера развивается не так быстро, как строительная, поэтому металл широко используется в строительстве. Это касается металлоконструкций и их комплектующих частей. Зачастую используются такие изделия из металла, как прут, труба, швеллер и уголок. Купить швеллер вы можете в специализированных компаниях. Он имеет П-образное сечение и изготавливается из особой заготовки посредством обработки на станке.

Швеллер делится на гнутый и горячий. По материалу они разделяются на стальные и алюминиевые.

Разумеется, для каждой разновидности швеллера имеется свой ГОСТ, которому изделие должно соответствовать. Горячекатаные стальные швеллеры имеют уклон внутренних граней полок не более 10 процентов. Иногда грани полок параллельны.

Можно выделить пять серий в зависимости от формы и размеров гнутого профиля:

  • с параллельными гранями полок;
  • с уклоном внутренних граней полок;
  • легкой серии с параллельными гранями полок;
  • экономичные с параллельными гранями полок;
  • специальные.

Всем подобным швеллерам свойственен свой номер, соответствующий размерам изделия в сантиметрах. Под размерами понимают расстояние между двумя наружными гранями.

Гнутые стальные швеллеры создаются путем обработки на специальных станках. В качестве материала-исходника используют высококачественную углеродистую и низколегированную сталь, а также холоднокатаную или горячекатаную сталь обычного качества.

Главным визуальным отличием гнутого швеллера от горячекатаного является наличие скругленного внешнего угла. Стальные гнутые изделия разделяются на равнополочные и неравнополочные. Стальные гнутые швеллеры имеют свой номер, соответствующий их размеру в миллиметрах.

Холоднокатаные швеллеры широко применяются не только в строительных областях, но и в машиностроении. Есть много причин, по которым швеллер стал пользоваться высоким спросом.

Метод профилирования обеспечивает высокую точность размеров, чем в случае с горячим прокатом. При производстве гнутых профилей при помощи прокатных станков удаляются всевозможные дефекты заготовки, а швеллеру при этом не требуется никакая последующая обработка. Использование гнутого швеллера снижает трудозатраты и облегчает работу.

Горячекатаные профили имеют неравномерную толщину, и это оказывает неблагоприятное воздействие на их сварку и другие выполняемые операции. Гнутые швеллеры легко свариваются даже без снятия фаски. Если профили создаются с соблюдением технологии, они будут прочнее заготовки примерно на 10-15 процентов. Вес и прочность конструкции при этом изменяются в лучшую сторону.



artc-alisa.ru

Где используют швеллер?

Темп жизни общества набирает обороты, что особенно актуально для мегаполисов вроде Москвы. Быстро осваиваются территории, возводятся небоскрёбы и поселения. Однако ускорение – не единственная прерогатива сегодняшнего времени. Повышенные требования к качеству жизни – вот главный двигатель в развитии строительного сектора.

Краткосрочность без ущерба качеству стала возможной за счёт металлопроката. Ассортимент его разнообразен. Среди наиболее востребованных материалов числится швеллер. По частоте использования он уступает разве что арматуре.

Каждая конструкция имеет метку: буква указывает на расположение сторон, цифра передаёт информацию о типе и размере.

Где используют швеллер?

  • Спектр применения швеллеров различен, что обусловлено их основными характеристиками:
  • В лёгких строениях используют изделия 5П. Они могут выступать в качестве составной части каркасов либо основной несущей конструкции, рассчитанной на небольшие нагрузки.
  • Группу 10П применяют в пролётах крыш и межэтажных перекрытиях. Надёжной подпоркой станут изделия для старых стен зданий.
  • Продукцию 20П применяют как основной несущий элемент. Она также присутствует в сложных конструкциях торговых центров, массивных билбордах, подкрановых постройках и пр.
  • В больших мостах и высотных зданиях ставка делается на швеллеры 40П, которые обеспечат суперпрочность.

Союз металлопроката и пенобетона

Москва меняет облик, обрастает зданиями, возведёнными по новым методикам. Особенно успешно зарекомендовали себя лёгкие пенобетонные постройки на каркасе из швеллеров, который делает возможным проведение работ по этажам. Данный подход позволяет сэкономить на расходах, обусловленных применением тяжёлой техники.

Строительство может развернуться на небольших площадках. Пеноблоки перемещаются посредством механизмов, установленных на строящемся уровне. Когда смонтирован каркас очередного этажа, технику поднимают дальше.

Пенобетонные здания признаны более экономными, но при этом они демонстрируют лучшие показания по звуко- и теплоизоляции. Что касается прочности, то металлический каркас прекрасно выдерживает нагрузки. Швеллеры и прочие элементы с отверстиями значительно облегчают его сборку.

Быстрота, экономия и качество – это, пожалуй, три кита, на которых держится строительство нового времени.

Широкий выбор металлопроката в Москве и Московской области предлагает ГРУППА КОМПАНИЙ ДЕМИДОВ

www.stroyservice.ru

Швеллер – основные виды металлоизделия и сферы применения в различных отраслях

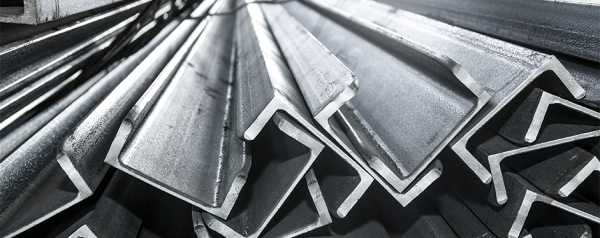

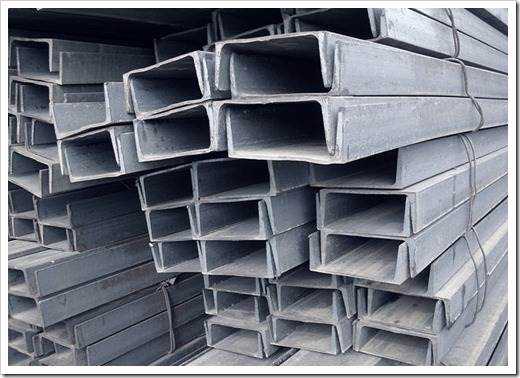

Швеллер – это разновидность металлоизделий, которые в поперечном сечение имеют форму буквы «П». Такая конструкция позволяет повысить предельную прочность на изгиб, что очень цениться в строительных работах. Швеллеры могут иметь различные размеры и даже формы. Рассмотрим их разновидности более подробно.

Каким бывает швеллер?

Условно такой элемент, как швеллер можно разделить на две составляющие:

  • Стенка. Горизонтальная перемычка в букве «П»;
  • Полки. Вертикальные концы, расположенные перпендикулярно к полке.

В зависимости от того, как между собой полки соотносятся по размеру, выделяют два типа швеллеров:

  • Равнополочные. В таких изделиях обе полки имеют одинаковые размеры;
  • Разнополочные. Швеллеры данного типа имеют полки разного размера.

Использование того или иного типа швеллеров определяется исключительно требованиями на объекте. Кроме того, существуют швеллера с полками, внутренняя поверхность которых располагается под углом к основанию. Все параметры швеллера регламентируются соответствующими нормативными документами – ГОСТами. В соответствии с ними их размеры определяются в зависимости от сферы применения изделия. Например, для швеллеров, которые будут использовать в автопроме, установлен ГОСТ 19425-74, а для вагоностроительной сферы — ГОСТ 5267.1-90. На этом сайте Вы найдёте любые виды швеллеров.

Области применения швеллеров

На сегодняшний день швеллеры активно используются во многих производственных и строительных отраслях. Они имеют особую ценность, благодаря тому, что среди всех металлоизделий они характеризуются наибольшей вертикальной прочностью. Швеллер можно встретить в следующих сферах:

  • Строительство. Для формирования несущих конструкций и элементов;
  • Вагоностроение. Для сборки каркасов под вагоны;
  • Дизайн. Швеллеры нашли применение даже в интерьерном дизайне.

Это далеко не полный список всех сфер применения швеллеров. Они используются практически в каждой области, где применяются каркасные конструкции. Например, машиностроение, производство оборудования, кораблестроение и т.д.

Достаточно широкое разнообразие таких металлоизделий даёт возможность подбирать наиболее подходящие элементы для реализации тех или иных задач. Кроме того, многие производители предлагают услуги по изготовлению швеллеров под заказ. Они могут иметь индивидуальные размеры и характеристики. Швеллер – это многофункциональное изделие, покрывающее широкий спектр задач. Цену на это вид металлопроката Вы можете узнать здесь.

stroy-dom.info

Что такое швеллер? Описание строительного материала, который используется повсеместно.

Швеллер активно используется в строительстве. В переводе с немецкого языка, швеллер – юбка. В сечении швеллер представляет собой букву «П». Имена эта структура позволяет добиться максимальной прочности.

Швеллеры применяются во многих областях строительства. В частности, область применения ограничивается достижением следующих целей:

  • увеличение прочности конструкции;
  • обеспечение несущих качеств;
  • создание пандусов;
  • создание коробов для коммуникаций и т.д.

Швеллер АМг6 наиболее часто применяем. Эта модель отличается повышенной прочностью.

Как производится швеллер?

Этот конструктив выполняется из стальных сплавов. Ведь прочность необходимо обеспечить на всей протяжённости изделия. Существует всего два типа технологии, для изготовления швеллера: горячая формовка (катка) и холодный изгиб.

Изделия, выполняемые по двум вышеозначенным технологиям, служат различным целям. Однако каждая технология имеет свои преимущества и недостатки.

Мало кто знает, но швеллеры используются не только на строительстве зданий, но и при возведении дорог. Кроме того, мосты и железнодорожные пути не могут быть выстроены в принципе без применения швеллеров.

Применение швеллеров в промышленности

Строго говоря, вне зависимости от назначения постройки, швеллер будет использоваться. Попросту не существует материала, который обеспечил бы хотя бы аналогичные несущие характеристики.

Разница заключается в том, что для швеллеры для промышленного использования исполняются из специальных сплавов. Они также имеют маркировку «С» — специальные.

Кроме того, на рынке можно встретить модель швеллера под литерой «У». Грани этого изделия находятся под наклоном. Швеллер активно производится на территории России, а это означает, что никакого дефицита в нём не может быть априори.

Технически швеллер может приобрести и частный покупатель. Зачастую, физические лица используют швеллеры для организации устройства сложной кровли. Кроме того, подобная деталь применяется практически всюду, где требуются высокие несущие способности.

Поскольку швеллер исполняется из стальных сплавов, крайне важно обеспечить защиту от возникновения коррозии металла. Для этого используются специальные алкидные смеси.

В видео будет продемонстрирован классический швеллер, выполненный по горячекатаной технологии:

Tweet

domkrat.org

Стальной швеллер - виды и сферы применения


Сегодня металлургической промышленностью выпускается большое количество различных конструкционных материалов изготовляемых на основе стальных сплавов. Одним из таких изделий и является

стальной швеллер.

Швеллер является одним из видов фасонного металлопроката. В своем сечении он чем - то напоминает букву " П " русского алфавита.

Для производства стального швеллера, главным образом используют углеродистую сталь обыкновенного качества. В основном это связано с невысокой себестоимостью производства такой стали, а следовательно, и с относительно низкой стоимостью изделий на ее основе.

Но не только из этого вида стали изготавливают швеллер. Так же, в зависимости от того в каких условиях будет происходить дальнейшая эксплуатация швеллера и его конструкционного предназначения, для его производства может быть применена углеродистая конструкционная сталь или сталь низколегированная.

Стальной швеллер можно смело отнести к тем элементам, применение которых позволяет придать строительной конструкции дополнительную жесткость и устойчивость, и как следствие, увеличить несущую способность этих элементов.

Благодаря форме своего профиля, металлический швеллер, способен хорошо выдерживать поперечные нагрузки. Это способствует облегчению всей строительной конструкции и помогает разгрузить наиболее напряженные ее участки. Длина швеллера может варьироваться в пределах от 2 до 12 метров.

В зависимости от способа своего изготовления, стальной швеллер подразделяется на два вида:

• швеллер горячекатаный;
гнутый швеллер.

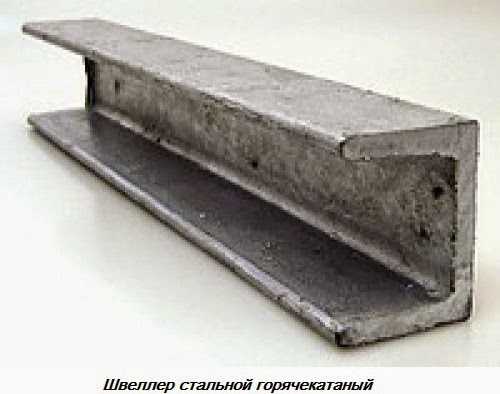

Горячекатаные изделия изготавливаются на прокатных станах из стальных, предварительно разогретых до необходимой температуры заготовок. В данном случае, листы стали, предварительно пропускают между валами для предания изделию необходимой формы с заданными размерами.

Что касается гнутого швеллера, то его производство более простое. Изготавливают его на профилегибочном оборудовании, путем изгиба стальных листов до необходимых параметров.

Стоит отметить, что горячекатаные изделия имеют более высокие прочностные характеристики, чем изделия изготовленные методом изгиба.

Следует также сказать и о том, что, в зависимости от назначения, стальной швеллер может быть изготовлен и поставлен заказчику, как в виде равнополочного, так и неравнополочного изделия. Он может иметь обычную и повышенную прочность. Изделия могут иметь параллельные грани или внутренний их уклон. Также швеллера бывают основной и экономической серий.

Сортамент швеллера предусматривает несколько десятков его типоразмеров. Цифра, присущая тому или иному типоразмеру, говорит о расстоянии между внешними гранями изделия и выражена в сантиметрах.



Стальной швеллер - применение

Наиболее широкое свое использование, стальной швеллер нашел в следующих сферах:

• вагоностроение;
• станкостроение;
• автомобильная промышленность;
• тяжелое машиностроение, где он используется в качестве отдельных элементов металлоконструкций, например таких, как крановые балки;
• архитектурное строительство.

Что касается строительной сферы, то такое изделие как швеллер, очень востребовано, к примеру, в каркасном и монолитном строительстве, так как в них наиболее востребованы современные конструктивные решения.

Поскольку, высокая надежность отдельных элементов, значительно влияет на общую крепость конструкции, то, соответственно и требования, предъявляемые к этим элементам весьма высоки.

Именно в таких случаях, наряду с двутаврами, строителям на помощь (если так можно выразиться) и приходит швеллер.

Его повсеместно используют в момент монтажа межэтажных перекрытий, укрепления кровельных прогонов, при сборке строений относящихся к малым архитектурным формам.

Применят его и при армировании стен зданий, монтаже перегородок, усилении колонн, строительстве мансард, возведении мостов и пешеходных переходов и целом ряде других работ.

В заключении, хочется сказать, что стальной швеллер - это тот вид металлопроката, спрос на который будет всегда оставаться достаточно высоким.

Стальной швеллер - виды, способы изготовления и сферы применения. с фото и видео. Как сделать своими руками

Ниже вы встретите полезное видео о строительстве.






А теперь давайте посмотрим, что думают наши читатели про этот вид строительства. Если у вас есть вопрос или вы хотите поделиться опытом, пишите свои комментарии используя форму ниже. Также не забывайте поделиться этой статьей с другими.

xn--80aaaad7aiadpf8at3a1id.xn--p1ai

Что такое швеллер в строительстве?

Швеллер – металлическое изделие, которое имеет П-образную форму. В переводе с немецкого языка его название переводится как «юбка». Главная цель применения швеллеров – увеличение прочности и устойчивости всевозможных конструкций, а также повышение их сопротивляемости высоким показателям нагрузки.

Применение швеллера в строительстве

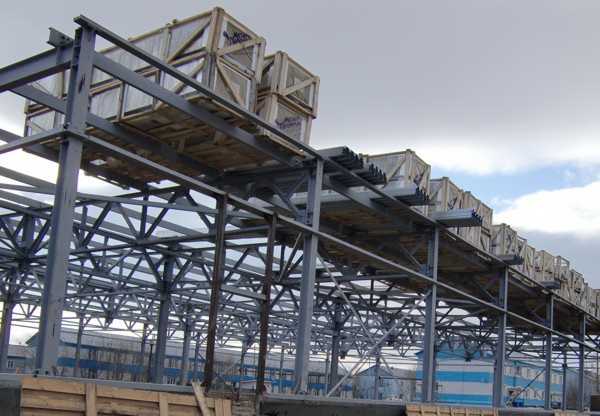

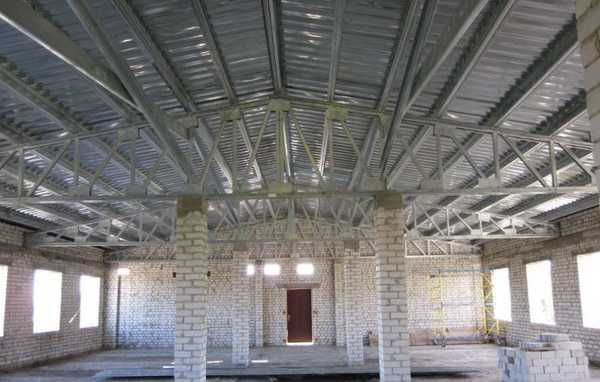

Швеллер активно используется при возведении крупногабаритных стержневых сооружений, постройке зданий жилого назначения, а также создании и ремонте объектов промышленности. При этом он исполняет роль армирующего и опорного элемента в металлоконструкциях, которые берут на себя основную нагрузку. Кроме того, швеллер предназначен для армирования стен и плов в различных зданиях и укрепления дорог.

Нашел свое применение швеллер и во внутренней отделке, где его используют как основу для размещения коммуникационных систем, например кабелей высокого напряжения или водоснабженческого оборудования. Именно его можно увидеть на пандусах, предназначенных для инвалидных колясок, тележек и т.д.

Виды швеллеров в строительстве

Все швеллера можно разделить на две большие категории, согласно способу их изготовления. Если изделие было создано технологией горячего катания, то оно получает название горячекатаный швеллер, о котором можно больше узнать на . Методом холодного катания изготавливается швеллер гнутый, главная отличительная черта которого – сглаженные углы полок.

Холодногнутые и горячекатаные изделия активно применяются в строительстве, поскольку дают возможность сооружать износостойкие и очень надежные в плане прочности конструкции. Помимо этого, использование швеллеров позволяет значительно снизить металлоемкость строящихся объектов.

Маркировка швеллеров

Разобраться в ассортименте швеллеров поможет маркировка, которая сообщает о свойствах изделия. Она представляет собой надпись из цифр и букв, где первые означают промежуток в сантиметровом измерении между внешними краями полок, а вторые – видовые характеристики:

  • «П» - края полок параллельны;
  • «Л» - легкое изделие, грани которого тоже параллельны;
  • «Э» - экономичная модель с теми же параллельными краями;
  • «У» - швеллер, внутренние грани которого находятся под наклоном;
  • «С» - материал специального назначения.

Если говорить непосредственно о применении тех или иных видов в строительстве, то швеллера 5П часто используются при сооружении малогабаритных конструкций из металла, например павильонов торговли, которые рассчитаны на незначительные нагрузки. 10П – незаменимый материал при создании перекрытий между этажами и кровельных конструкций. Его применяют и в ремонтных процессах, в качестве укрепляющего элемента. Необходимо отметить активное использование гнутого и горячекатаного швеллера при возведении объектов из пенобетона. В комбинации с двутавровой балкой и уголками, эти изделия помогают создавать надежные каркасы, в которые потом закладываются пенобетонные блоки.

emp-rostov.ru

Металлический строительный швеллер

Швеллер – это разновидность металлического проката. Он широко используется в металлургии и промышленности, в строительстве как самостоятельный элемент для сборки конструкций и как заготовка для производства других видов изделий из металла. Рассмотрим основные виды швеллеров, регламентирующие их производство нормативы и основные сферы применения.

Разновидности

Металлический швеллер производится из стали двумя способами:

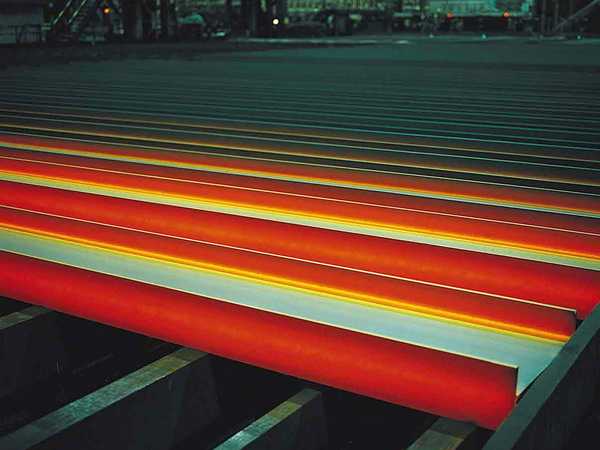

  1. горячая прокатка раскаленной заготовки через обжимные валики. Изделие можно узнать по угловатым изгибам, острым граням. Между полочками и стойкой может быть разный угол сопряжения. Требования к таким предъявляет ГОСТ 8240-97. По точности изготовления такие классифицируют на 3 группы:
    • А – самая высокая точность без погрешностей в параметрах;
    • Б – повышенная точность с минимальными отклонениями;
    • В – обычная, к которой предъявляют лояльные требования.
  2. Стальной швеллер холодной прокатки делают на станах-листогибах из заготовки горячей прокатки. Отличительной особенностью изделий является отсутствие острых углов между полочками и перемычкой. Регламент к швеллерам прописан в ГОСТ 8278-83. Изделия могут быть равнополочными и разнополочными. Последние отличаются значительной стойкостью к нагрузкам на изгиб.

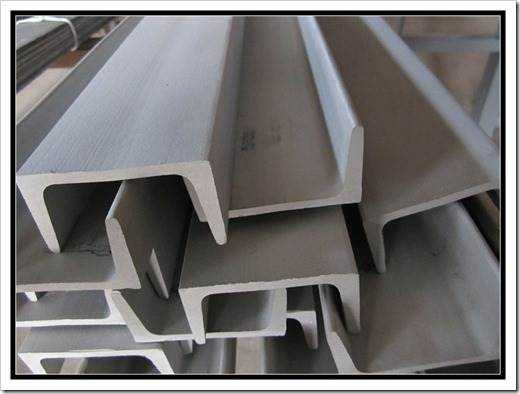

По виду профиля швеллеры – это П-образные балки. Некоторые специалисты относят к этому типу металлопроката двутавровый швеллер. Другое его название – двутавровая балка, для нее разработан отдельный ГОСТ. И всё же, многие производители применяют в обиходе первое понятие. По сути, это двойной швеллер, полочки которого также могут быть перпендикулярными перемычке или находиться к ней под углом. Двутавры также производят методом горячего проката или сварки.

Сортамент

Как уже говорилось, для швеллеров разработаны ГОСТы, для горячекатаных и холоднокатаных отдельные. В каждом документе есть сортамент, в котором отражены основные типоразмеры:

  • высота профиля;
  • толщина перемычки;
  • толщина и длина полочек;
  • справочные величины осей для расчёта конструкций.

Обозначения:

  • b — ширина полки;
  • s — толщина стенки;
  • h — высота;
  • t — толщина полки;
  • r — радиус закругления полки;
  • R — радиус кривизны;
  • Z0 — расстояние от оси Y — Y до наружной грани стенки.

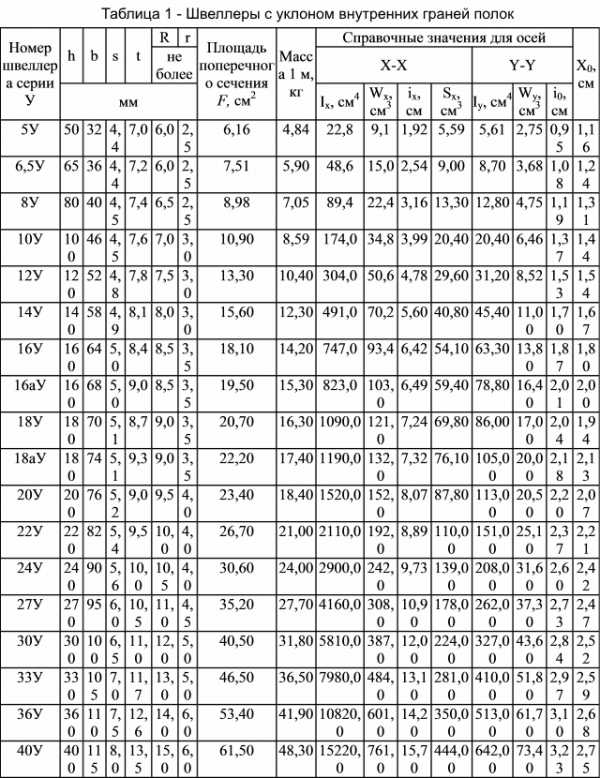

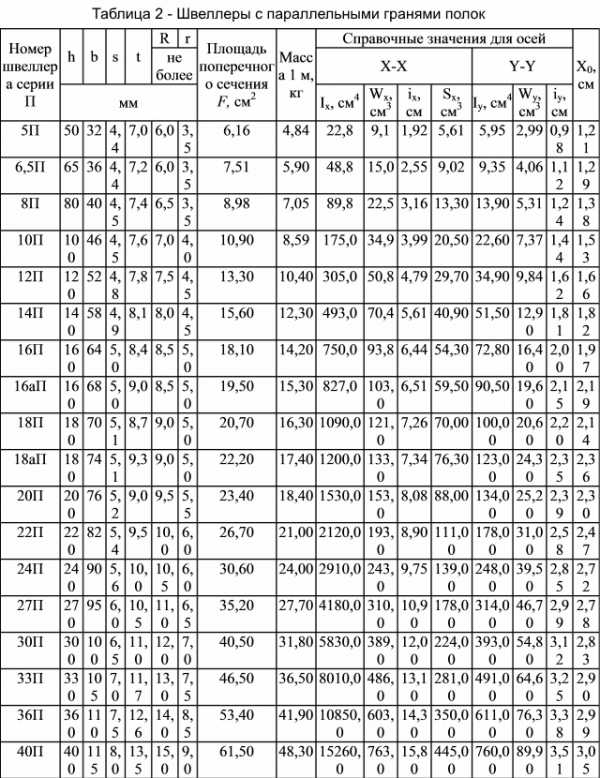

Для горячекатаных швеллеров в ГОСТ 8240-97 представлен сортамент швеллеров с высотой профиля от 50 до 400 мм:

В маркировке типов профилей отражены 2 параметра: высота профиля в сантиметрах и положение полочки:

  • У – полочка наклонена к перемычке под углом не более 10%;
  • П – полочка строго перпендикулярна к перемычке.

Соответственно, швеллер 24П с параллельными полочками и высотой профиля 240 мм, а 6,5У – с наклоненными полочками и высотой 65 мм.

В сортаменте встречаются обозначение швеллера с индексом «а». Таким образом маркируются изделия с одинаковой высотой, но разной шириной полочки. Например:

  • у изделия 18П высота 180 мм, а ширина 70 мм;
  • у профиля 18аП высота та же – 180 мм, а ширина – 74 мм.

Вне установленной маркировки производятся изделия с обозначением «С». Это указание на нестандартный размер, который сделан по индивидуальному заказу. Обычно такие балки получаются в результате конструктивных расчетов специфических конструкций и механизмов.

Аналогичным образом устроен сортамент с размерами швеллеров холодной прокатки в ГОСТ 8278-83. Он предполагает производство профилей с высотой от 25 до 410 мм.

В обоих регламентирующих документах масса изделий рассчитана по номинальным размерам для стали с плотностью 7,85 г/см2. Для определения более точного веса необходимо знать характеристики используемого металла.

Применение

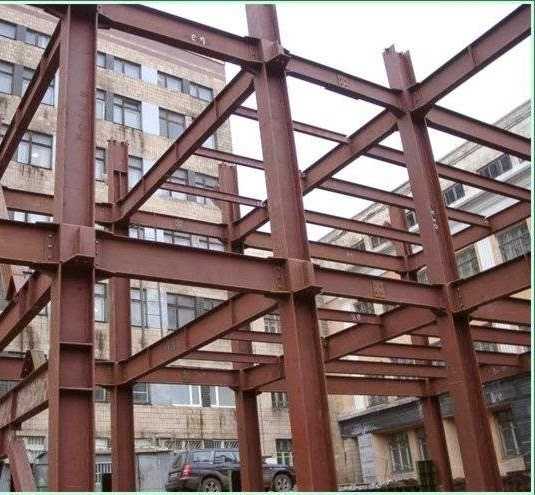

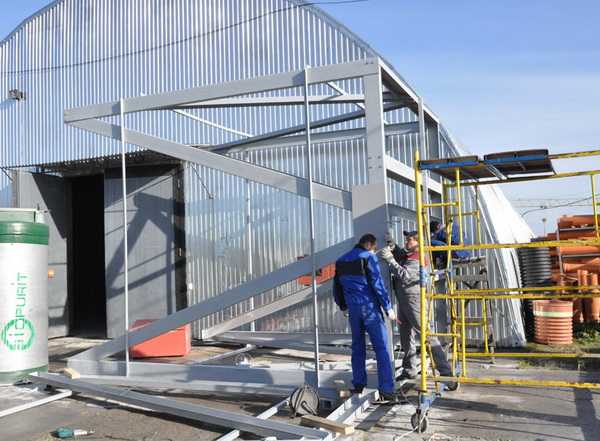

Металлические изделия активно участвуют в строительстве преимущественно производственных, складских, спортивных и других сооружений, основой которых является каркас. Строительный швеллер используют в разных целях:

  • устройство перекрытий, балка выступает в качестве опорного элемента для плит;
  • монтаж армирующих поясов зданий;
  • усиление лестничных пролетов и маршей;
  • сборка каркасов в качестве вертикальных и горизонтальных элементов.

Швеллер отличается относительно небольшим весом, поэтому под каркасное строение не требуется массивный фундамент. Кроме того, такие здания рекомендуется возводить в сейсмоопасных регионах, поскольку соединения балок прочные и упругие одновременно, вероятность разрушения дома при землетрясении практически исключается.

Кроме гражданского строительства металлопрокат швеллер служит в дорожном хозяйстве, в горнодобывающей промышленности, нередко используется в автомобилестроении и других отраслях хозяйственной деятельности человека.

Стальные балки

Большинство швеллеров производятся из низколегированной или углеродистой стали с разным составом (черные сплавы). Они отличаются высокой прочностью и производятся исключительно по ГОСТам. Именно их используют в крупном строительстве в качестве несущих элементов сборных конструкций стен, перекрытий, кровель. Причем, для устройства значительных пролётов или опор под большие нагрузки чаще применяют горячекатаные балки.

Швеллер из цветных металлов

Менее высокими характеристиками отличаются швеллеры из цветных металлов. Они могут быть использованы в качестве составляющих для несущих конструкций, то только по результатам точных инженерных расчетов.

Балки из цветных металлов оптимально использовать для возведения небольших построек (коттеджей, дач, гаражей и хозяйственных помещений).

Алюминий

Сортамент алюминиевых швеллеров представлен в таблицах ГОСТ 13623-90. У них другие обозначения и свойства, нежели у стальных. Как правило, изделия имеют малую прочность, поэтому для больших нагрузок не походят.

Швеллеры получают методом штампования. Это известные всем строительные профили для гипсокартонных конструкций, навесных систем вентилируемых фасадов, декоративных арок. Изделиям можно придавать разную форму, за что их любят дизайнеры интерьеров. Кроме того, швеллеры из алюминия используют в мебельной промышленности.

Специальные профили

Швеллеры, сделанные на заказ, могут маркироваться в соответствии со спецификой применения:

  • «С» — специальные (ГОСТ 19425-74), их чаще используют в автомобилестроении и производстве машинного оборудования станков, кранов и других механизмов;
  • «В» — для вагоностроения, производятся по ГОСТ 5267.1-90;
  • «М» — изделия для подвесных путей (машинные).

Резюме

Швеллеры пользуются высоким спросом у специалистов в разных отраслях промышленности. Металлопрокат ценят за универсальность, хорошую несущую способность, простой монтаж и сравнительно небольшой вес. Важно знать, какие швеллеры бывают, чтобы при проектировании выбрать оптимальные по характеристикам изделия.
