Содержание

особенности и разновидности :: ТОЧМЕХ

Основные сведения о станках и числовом программном управлении

Использование металлообрабатывающих станков, оборудованных современными системами числового программного управления, занимает в производственных процессах особое привилегированное положение. Это связано с тем, что оно позволяет выпускать детали, к которым выдвигаются строгие требования точности размеров и допусков.

Работа на таком оборудовании требует от оператора не только богатого практического опыта работы на станке, но и умения составлять для него программы, в соответствии с которыми будут выполняться операции обработки.

Числовое программное обеспечение нашло применение в управлении системами и конструктивными особенностями самых разных станков, выполняющих фрезерную, токарную, сверлильную, шлифовальную и другие операции обработки.

В последние годы стали популярны станки с универсальными возможностями и конструкцией, которые сочетают в себе возможность выполнения нескольких видов обработки с использованием автоматизированных систем дополнительных элементов.

С использованием числового программного управления обеспечивается точность и слаженность работы целых производственных автоматизированных линий, на которых производится выпуск самых разных деталей для отраслей промышленности.

Особенно эффективно проявляет себя автоматизация обрабатывающего процесса при использовании возможностей электронно-вычислительных систем.

Применение числового программного обеспечения обеспечивает обработку в режиме автоматического и полуавтоматического производственного цикла. Соответственно это удешевляет себестоимость продукции. От оператора требуется только следить за работой оборудования, а в случае необходимости проводить наладку (переналадку) его систем и программ.

Развитие науки и техники создаёт условия для оптимизации производства, уменьшения себестоимости продукции, создания новых условий для повышения качества обработки. С течением времени числовое программное обеспечение становится всё более совершенным. Соответственно повышаются и требования к операторам станков.

Основные требования к операторам станков с ЧПУ

К работе на станках, оборудованных числовым программным обеспечением, допускаются только опытные работники, которые имеют багаж практических навыков выполнения обработки на обычных станках.

Невозможно написать и следить за работой программы, если у оператора отсутствует понимание самого процесса выполнения станком той или иной операции, позволяющей выполнить требуемую обработку заготовки (детали).

Первоочерёдным, что должен понимать и уметь выполнять оператор, выступают операции по черновому и чистовому точению, сверлению, нарезанию резьб, а также использованию других способов механической обработки.

Чтобы оператор, использующий станок с числовым программным управлением эффективно выполнял свои функции, его профессиональное обучение начинают с изучения:

  • основных компонентов и знания устройства станка;
  • вспомогательных систем и механизмов, улучшающих условия обработки;

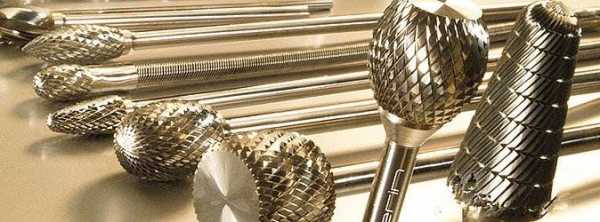

  • понимания особенностей применяемых для обработки инструментов и рабочего стола, допустимых направлений (осей) их ориентации и взаимного соотношения при движении;
  • определения функций станка и особенностей его программирования.

Чем выше уровень подготовки и квалификации оператора, тем лучше будет организовано выполнение станком своих функций, а также более качественно проведена операция по обработке заготовки (детали).

Ценность знания основных и дополнительных (вспомогательных) компонентов станков с ЧПУ

Знание и понимание конструктивных особенностей обрабатывающего станка, а также его возможностей по выполнению конкретного вида операций, обеспечивает чёткое осознание оператором пределов и возможностей оборудования.

Для каждого станка существует техническая документация, поясняющая его конструктивные особенности и направленность выполняемых обрабатывающих операций. В ней также содержится основная информация о технических характеристиках, к которым относятся:

  • сведения о максимальных оборотах узлов и частей;
  • скоростные диапазоны;
  • сведения о мощности двигателей, используемых для осей станка;
  • максимально допустимые значения перемещения движущихся элементов рабочего стола и инструмента, их осевые направления;
  • информация о возможности крепления нескольких инструментов, а также их автоматической смене;
  • сведения о максимальной скорости резания или иной обработки.

Чем лучше оператор станка владеет этой информацией, тем правильней он сможет разработать программу для выполнения обработки. В этом случае управление станком становиться более понятным, а достижение поставленных перед оператором задач по обработке детали (заготовки) кратчайшим по времени.

Дополнительные, или вспомогательные, компоненты станка — это различные измерительные приборы и устройства, механизмы и системы замены паллет, а также заменяемые узлы станка, которые служат для повышения его производительности.

Знание возможностей дополнительных элементов позволяет правильно настроить числовое программное управление с учётом не только основных, но и дополнительных производственных характеристик.

Особенности программирования, применяемые в станках с ЧПУ

Программирование осуществляется с использованием определённых, понятных цифровой обрабатывающей системе, алгоритмов и наборов функций, выполняемых обрабатывающим станком.

Особенности программирования зависят не только от качества команд, которые подаются оператором, но и от возможностей каждого конкретного станка (производственной линии).

Например, многие фрезерные станки позволяют обеспечить программируемое движение только инструмента, в этом случае оператору бессмысленно будет вводить команды для движения рабочего стола: станок не сможет их выполнить.

В то же время существуют станки, которые позволяют выполнять значительно большее количество функций и операций по обработке. В этом случае и набор подаваемых оператором команд должен быть значительно богаче.

Многие современные станки позволяют обрабатывать такое количество команд, что от оператора требуется только менять заготовки (детали) и следить за качеством используемого инструмента.

Другие статьи по сходной тематике

tochmeh.ru

Что такое ЧПУ станок

Многие технологические системы сегодня являются довольно сложными, что требует использования специальных конструктивных элементов различной формы и размера. Для решения подобных задач используются специальные инструменты, которые позволяют придавать материалам необходимую конфигурацию.

Одним из самых востребованных инструментов является ЧПУ станок, который имеет сложную структуру. Такие системы повсеместно используются в различных областях промышленности, что позволяет значительно повысить точность и скорость обработки.

Основные понятия

Станки ЧПУ — это универсальные устройства для обработки определенных материалов с высокой точностью. Такие конструкции оснащаются специальными системами, которые управляют основными рабочими органами. Для этого используется определенное программное обеспечение, которое позволяет задавать форму, размер и другие параметры будущей заготовки.

Сегодня существует довольно много видов станков ЧПУ, но самые современные модели уже оснащаются операционными системами. Это позволяет загружать все основные параметры с внешних источников, таких как диски и т.д.

Особенности использования

Станки ЧПУ это современные машины, которые прекрасно управляются человеком.

Процесс работы такой системы можно описать несколькими последовательными этапами:

  1. В первую очередь с помощью производится изготовление чертежей, которые могут быть выполнены как в 2-х или 3-х мерном пространстве.
  2. На данном этапе в станок вносятся основные инструкции для работы определенного рабочего органа. При этом компьютерная система анализирует все данные, а затем преобразует их в понятный ей код.
  3. Завершающим этапом является изготовление детали согласно заданной программе. При этом станок самостоятельно в конкретный момент времени запускает тот или иной рабочий орган.

Станки ЧПУ сегодня применяются практически во всех отраслях промышленности, среди которых можно выделить:

  • Машиностроительная сфера, где выполняется производство практически всех основных узлов автомобилей.
  • Мебельная промышленность. Такие инструменты позволяют получать заготовки различной формы и размера. Это применяется для создания уникальных изделий, которые можно использовать в различных условиях.

Станки ЧПУ это основа современного производства, которая позволяет значительно упростить и ускорить множество ручных процессов.

Источник №1: http://OStanke.ru/chpu/stanok-s-chpu.html

Твитнуть

glavspec.ru

Что такое металлообработка ЧПУ. Преимущества станков с ЧПУ

Устройства с числовым программным управлением (ЧПУ) произвели настоящую революцию в сфере металлообработки. В последние годы предприятия и производства металлообрабатывающей промышленности стали массово переходить на станки с ЧПУ для обработки металла. И в данной статье мы рассмотрим несколько вопросов, касающихся металлообработки ЧПУ:
1. Что такое металлообработка ЧПУ?
2. В чем ее основные преимущества?
3. Принципы и особенности работы станков с ЧПУ?

Если коротко, то ЧПУ обработка металла – это полностью автоматизированный процесс, в котором всю работу выполняет компьютерная программа по заданной оператором схеме. Электронный командный блок числового программного управления (ЧПУ), установленный на металлообрабатывающее оборудование, контролирует все этапы металлообработки и создает изделие на основе заданных параметров.

    Классический станок – механическая система, позволяющая перемещать инструмент относительно обрабатываемой поверхности в ручном режиме. Работы по изготовлению металлоизделия проводятся мастером-станочником.

Под контролем системы программного управления находится множество механических, пневматических и гидравлических узлов и элементов. Система ЧПУ обеспечивает их точное передвижение в пространстве и взаимодействие без переналадки. Выполняя командные импульсы блока управления резец и обрабатываемая поверхность перемещаются относительно друг друга по 3-м координатным осям относительно заранее выбранной базовой точки с координатами (0, 0, 0).

Преимущества ЧПУ обработки металла

Разница между результатами на полностью автоматизированном оборудовании и классическим способом очевидна. В первом случае человеческий фактор сводится, практически, к «нулю». Отсюда вытекает не только повышенная точность выполняемых работ, но и более высокая производительность. Быстродействие электронного «мозга» при отдаче рутинных, запрограммированных команд на несколько порядков выше человеческого, а отсутствие посторонних мыслей и отвлекающих факторов позволяет блоку ЧПУ выполнить последовательность операций только правильно и никак иначе.

Обработка металла на станках с ЧПУ по сравнению с ручным управлением имеет неоспоримые преимущества:

  • использование комплекса из двух обрабатывающих головок, что позволяет вести механообработку сразу в двух плоскостях одновременно;
  • отсутствие необходимости частой переустановки обрабатываемой заготовки;
  • быстрая замена инструмента;
  • регулируемая электроникой воздушно-капельная система охлаждения режущей кромки;
  • высокая производительность в серийном производстве;
  • изготовление штучных изделий сложной конфигурации;
  • выполнение станочных работ с точностью и чистотой поверхности до седьмого квалитета;
  • возможность обрабатывать резаньем не только плоскости, но и криволинейной поверхности.

Принцип работы автоматизированного комплекса

Последовательность действий при металлообработке на станке с ЧПУ включает несколько шагов:

  • Оператор выставляет заготовку на рабочий стол (зажимает в кулачковый патрон) и выверяет ее с осями координат.
  • Выставляет индикатор в базовую точку с координатами (0, 0, 0) и обнуляет систему координат.
  • Выбирает на пульте управления соответствующую программу или запрограммированную последовательность отдельных операций.
  • Встроенный декодер преобразует программные последовательности в командные сигналы для исполнительных механизмов.
  • Роботизированный комплекс устанавливает в шпиндели (резцедержатели) режущий инструмент из соответствующей ячейки передвижного штабелёра.
  • Автоматическая система устанавливает запрограммированные режимы скоростей вращения шпинделя и подачи режущего инструмента.
  • При поступлении команды о начале работы автоматически включается система воздушно-капельного охлаждения.
  • После окончания работы все узлы перемещаются в нулевое положение.

Станки для обработки металла с ЧПУ

Металлообрабатывающие автоматизированные комплексы делятся на две группы:

  • Токарная.
  • Фрезерная.

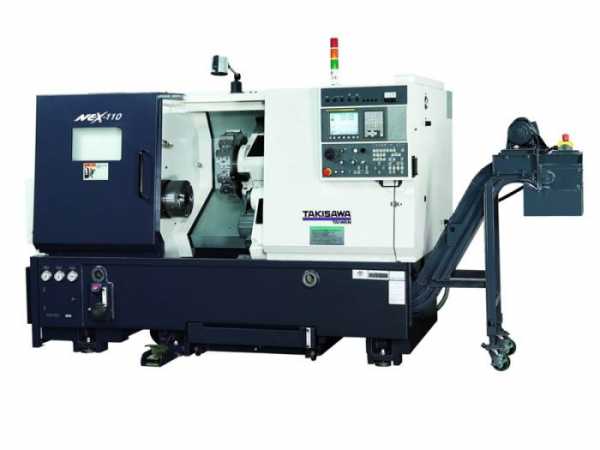

Станочный парк токарной группы

К этой группе относится оборудование, предназначенное для обработки элементов, имеющих в основе своей геометрии тела вращения: прямые и многоступенчатые валы, конические и цилиндрические втулки, шкивы, шаровые опоры и т.п.

Принцип работы таких механизмов следующий: заготовка зажимается в вертикальный или горизонтальный патрон, установленный на шпинделе; резцы крепятся в поворотный резцедержатель; за счет вращения патрона и перемещения режущей кромки инструмента в двух осях (третья зафиксирована по центру токарного патрона) происходит снятие слоя металла с заданной программой поверхности.

Станки для обработки металла с ЧПУ токарной группы могут быть следующих видов:

  • Токарно-винторезные (шпиндель вращается в горизонтальной плоскости, режущий инструмент перемещается по осям X и Y). Применяются для производства тел вращения небольшого диаметра, а также при механообработке деталей, длина которых значительно превосходит наружный диаметр.
  • Токарно-карусельные (вращение шпинделя происходит в вертикальной плоскости, перемещение инструмента по осям Y и Z). На таком оборудовании обрабатываются литые заготовки или сварные узлы, имеющие значительные диаметры от 500 мм до нескольких метров.

Станочный парк фрезерной группы

Станки этой категории используются для фрезеровки поверхностей различной конфигурации: шпоночные и направляющие пазы, шлицы, зубья и канавки, взаимно перпендикулярные, параллельные или наклонные поверхности и т.п.

Резец в этом случае зажимается в шпинделе, который имеет заданное число оборотов и перемещается вместе с фрезерной головкой по осям X, Y и Z. Обрабатываемая деталь жестко крепится на поворотный стол с возможностью поворота на 360 градусов.

Станки для обработки металла с ЧПУ фрезерной группы включают в себя:

  • Многофункциональные фрезерные центры. Оборудование предназначено для фрезеровки в трёх плоскостях небольших по своим габаритам деталей и узлов.
  • Координатно-расточные станки. Такой вид оборудования используются для расточки внутренних отверстий большого диаметра, сверловки отверстий по заданным координатам, фрезеровки в трёх плоскостях средних деталей и узлов.
  • Портальные фрезерные центры. Режущие многошпиндельные головки на агрегатах такого типа перемещаются относительно детали с помощью портальной установки, что позволяет производить механообработку узлов с линейными размерами в любой оси до нескольких метров.

Наличие блока числового программного управления позволяет в разы увеличить производительность, особенно в случае изготовления сложных криволинейных поверхностей. И вместе с тем сохранить точность изготовления на стабильно высоком уровне. Эксплуатация металлообрабатывающего оборудования с ЧПУ наиболее эффективна в массовом, серийном производстве. Но они также нашли широкое применение при изготовлении индивидуальных заказов.

Компания ОДО «Магилаз» имеет собственный парк металлообрабатывающих станков ЧПУ и принимает заказы на изготовление деталей по чертежам заказчика или образцу. В наличии многофункциональное оборудование для токарной, фрезерной металлообработки.

magilaz-metal.ru

Что такое станок с ЧПУ

Что такое станок с ЧПУ

2017-02-06

Отвечая на вопрос что такое ЧПУ станок, следует определить его основное отличие от обычного оборудования. А это система числового программного управления (ЧПУ), которая позволяет выполнять работу по заданным параметрам с минимальными отклонениями. Полная автоматизация дает возможность изготавливать детали сложной конфигурации, при этом достигается высокая точность, качество поверхности, осуществление множества операций без участия человека и постоянный контроль за работой.

Что такое ЧПУ станок и его назначение

Оборудование с программным управлением проводит интерполяцию движения режущего инструмента, автоматически выполняет расчет и выполняет сложные операции в соответствии с технологическим процессом. Таким образом оператору необходимо задать требуемые параметры и закрепить заготовку, а система сама проведет позиционирование и осуществит обработку с высокой точностью и скоростью. В зависимости от применяемого режущего инструмента станок с ЧПУ может использоваться для обработки:

Область применения программируемых станков

Оборудование с ЧПУ используется для производства изделий в тяжелой промышленности, станкостроении, на мебельных фабриках. Станки используются для производства сувенирной продукции, мебели, элементов декора, деталей для машин и механизмов. Программируемое оборудование используется в рекламной сфере для изготовления логотипов, эмблем, элементов различных конструкций. Также установки применяются для изготовления пресс форм, штампов, клише, моделей, прототипов.
Станки позволяют производить оригинальные элементы интерьера, иконы, портреты, гравированные доски, накладки, барельефы. Оборудование выпускается в различном исполнении, от чего зависит производительность, мощность и размеры обрабатываемых заготовок. Поэтому станки с ЧПУ используются в небольших мастерских, как самостоятельная производственная единица в в цехах или в составе технологической линии.

Преимущества станков с ЧПУ

Программируемое оборудование от нашей компании имеет ряд характерных особенностей, благодаря чему оно снискало популярность и востребованность. Различные предприятия оснащают свои производственные мощности высокотехнологичными установками, которые имеют следующие достоинства:

Современные станки с ЧПУ автоматически проводят контроль и диагностику своей работы, при возникновении отклонений или появлении неисправностей происходит уведомление оператора. Своевременная настройка и сервисное обслуживание оборудования обеспечивает большой ресурс, надежность и долговечность работы. Конструкция станков тщательно проработана и просчитана, поэтому риск отказов и поломок сведен до минимума. А система электронного управления обеспечивает постоянный контроль точности и качества обработки заготовок любой сложности.

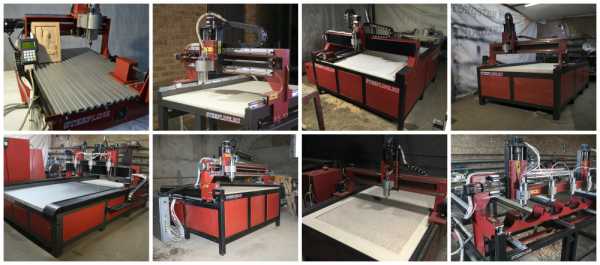

Наша компания предлагает современные высокопроизводительные станки с ЧПУ, которые позволят в несколько раз увеличить эффективность использования производственных мощностей и ресурсов. Точность, качество обработки, скорость и технологичность дают возможность в короткие сроки окупается при номинальной загруженности оборудования. При этом установка не требует дорогостоящего ремонта, а лишь нуждается в недорогом периодическом обслуживании и надлежащем уходе.

ЧПУ станки — это современный инструмент для производства качественных изделий при минимальных затратах времени, ресурсов и сырья. В нашей компании можно купить станки с ЧПУ по доступных ценам от производителя, при этом клиентам гарантирован высокий уровень сервиса, доставка, наладка и гарантийное обслуживание, а также возможность модернизации и дополнительной комплектации в соответствии с технологическими требованиями.

Советуем прочитать:

Изготовление балясин из дерева
Фрезеровка алюминия

steepline.ru

Фрезерный станок с чпу — что это

Компьютеризация проникла во многие сферы нашей жизни. Благодаря программированию человек может совершать многие действия без особых физических усилий.

Появились и фрезерные станки, которые вместо автоматизированных стали программно управляемыми. На сайте www.perytone.ru/metal/294/ можно увидеть лучшие их модели.

Такие фрезерные станки, оснащенные ЧПУ, существенно облегчают такие операции, как сверление, разрезание, гравирование и расчет расстояния между точками деталей. Они могут работать с металлом, деревом, пластиком, керамикой, камнем.

 Программное управление

Существуют 4 типа программного обеспечения, которые управляют ходом выполнения определенной работы. Программы такие:

  • контурная – задает траекторию;
  • позиционная – задает координаты конечных точек;
  • комбинированная – соединяет первую и вторую программы;
  • многоконтурная – управляет всеми функциями.

ЧПУ дает станкам следующие преимущества:

  • изготавливать сверхточные детали;
  • повышает производительность в несколько раз;
  • сокращает время подготовки детали;
  • эффективность и быстроту.

Какие бывают фрезерные станки

Подразделяются эти станки по принципу устройства:

  1. Консольные — наиболее популярные. Они могут быть горизонтальными, а также вертикальными и широкоуниверсальными. Консолью называется двигающаяся деталь, к ней крепится нужная заготовка.
  2. Безконсольные, которые тоже могут быть вертикальными и горизонтальными. В этом станке стол, на котором закрепленная деталь перемещается в поперечном и продольном направлении.

Богатство выбора

Современные фрезерные станки с программным управлением делятся и по объему работы и ее принципу.

Мини станки стоят недорого, программ у них мало, поэтому их приобретают домашние мастера и пользуются ими, как хобби. Кроме того, они отлично подходят для образовательных заведений – на них удобно проводить обучение.

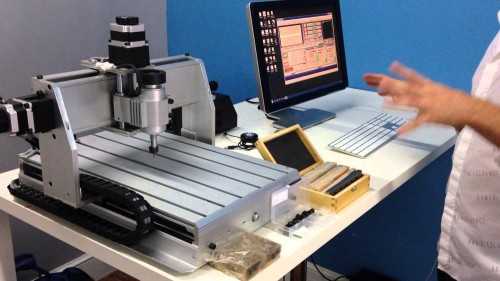

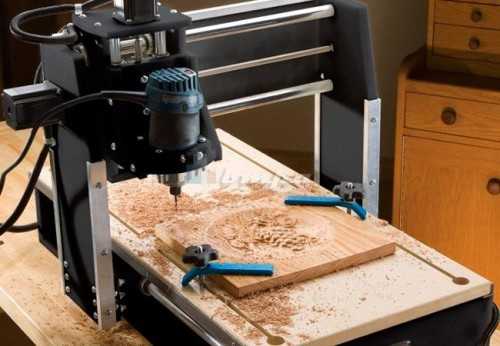

Настольный фрезерный станок с ЧПУ тоже недорогой, прост в конструкции и эксплуатации, мобилен. Использовать его может с успехом как частный потребитель, так и работник малого производства.

Вертикальные станки могут обрабатывать большие детали. Их применяют на крупных производствах и они могут фрезеровать поверхности в разных плоскостях.

Широкоформатные станки оснащены дополнительной, поворачивающейся в любых направлениях, головкой. Они настолько универсальны, что нашли применения не только в инструментальных цехах, но и экспериментальных.

Смотрите также:

Виды 3d принтеров http://euroelectrica.ru/vidyi-3d-printerov/.

Интересное по теме: Монтаж проводки в доме из сип панелей

Советы в статье “Электромонтаж как бизнес” здесь.

Универсальный фрезерный станок с ЧПУ:


euroelectrica.ru

Что такое ЧПУ станок? | New-Best.com Самый простой поиск ответов на наилучшие вопросы

ЧПУ станок – это станок с Числовым Программным Управлением

ЧПУ станок позволяет стремительно получить спроектированное на компьтере изделие, при этом ЧПУ станок производит изделия еще резвее и тщательнее чем вручную. Четкий и просто приспосабливаемый ЧПУ станок позволяет выполнить проекты, которые, используя ручные технологии, оказались бы неосуществимыми либо нерентабельными.

Неплохой станок с ЧПУ должен совладевает с различными предназначениями: фрезерование, лазерная резка, сверление, гравировка и пр. с малозначительными переменами конфигурации станка. Станок с ЧПУ, который не адаптирован к изменчивым и увеличивающимся потребностям нынешнего производства навряд ли стоит покупать. ЧПУ станок должен быть функциональным. Совместно с тем цена готового станка с ЧПУ достаточно велика. Один из выходов – создание самодельного станка с ЧПУ.

Изготовка самодельного ЧПУ станка

Проще всего сделать ЧПУ станок из МДФ плиты. Пригодиться плита МДФ 1.5х1.5 метра и фурнитура для сборки.

Подробности производства ЧПУ станка в домашних критериях описано в статье ЧПУ (CNC) станок из МДФ своими руками. Это более обычный для производства станок. В статье есть ссылка на файл с чертежами, изображениями и номенклатурой фурнитуры и последовательностью сборки. Последняя представлена так же в виде видеофайла.

ЧПУ станок из дерева прост в изготовлении, однако имеет большой недочет. Его нельзя применять для обработки стали, такому станку под силу совладать с алюминием, бронзой, деревом, пластиком либо пенопластом.

Иной конструктивный подход заключается в использовании аллюминивых профилей для производства ЧПУ станка. С этим подходом есть возможность ознакомиться в статье Станок ЧПУ «на скорую руку». Таковой станок смотрится более функционально, да и изготовка его еще труднее. При подмене аллюминивых профилей на железные есть возможность достигнуть и обработки железных заготовок.

Существует так же конструктор ЧПУ станка Кулибин. В конструктор включены все детали для сборки ЧПУ станка. По различному сочитая направляющие есть возможность получить разные конструкции ЧПУ станков. Конструктор есть возможность приобрести через инетернет магазин веб-сайта.

Места общения ЧПУ самодельщиков

Более нередко самодельные ЧПУ станки применятся в авиамоделизме. И это не случаем. Авиамодель не прощает небрежности управления и мельчайшее отвлечение от управления черевато незапланированной встречей модели с землей.

При всем этом ломаются обычно консоли крыла и нос фюзеляжа авиамодели. Их просто вернуть, здесь то и приходит на помощь ЧПУ станок. Вырезать 40 невюр для крыла и 20 деталей фюзеляжа в ручную просто мучительно. А поломки во время обучения (ну и после него) бывают фактически раз в неделю.

Потому не случаем, что одним из мест общения является форум моделистов RC-Design.

Особый раздел форума RC-Design посвящен самодельным ЧПУ станкам. Дискуссируются разные конструкции самодельных ЧПУ станков и их применение в моделизме.

По конструктору Кулибин обсуждения ведутся в форуме веб-сайта. Главные обсуждения ведутся вокруг того – какие конструкции ЧПУ станков есть возможность сделать из конструктора.

На Железном форуме есть увлекательный раздел Станки и системы с ЧПУ (HobbyCNC).Он будет увлекателен тем – кто собирается обрабатывать металл на ЧПУ станке.

Чертежи самодельных ЧПУ станков

В Блоге о самодельных ЧПУ станках статьи с чертежами помечены тегом “чертеж”.

На веб-сайте конструктора Кулибин, есть возможность поглядеть статьи о разных станках на базе конструктора.

На VRI-cnc есть возможность скачать как чертежи ЧПУ станка, так и схемы электрической внутренности.

Источники

Блог о самодельных ЧПУ станках – в главном расмотренно создание ЧПУ станков из средств находящихся под рукой.

Rc-Design – статьи о разработке ЧПУ станков.

Кулибин – конструктор для сотворения разных ЧПУ станков.

VRI-cnc – создение маленького ЧПУ станка, есть электрические схемы и самодельное программное обеспечение под эти схемы.

Источник материала Интернет-сайт www.genon.ru

new-best.com

Что такое станки с ЧПУ

Специалист, предполагающий использовать все преимущества ЧПУ, обязан, прежде всего, изучить его, причем одновременно с двух точек зрения: сначала с позиции программиста и с позиции оператора-станочника.

Практика традиционной металлообработки — ключ к успеху в понимании станков с ЧПУ.

Первой задачей любого человека, овладевающего технологией обработки металлов при помощи ЧПУ, является изучение основ традиционной механической обработки металлов. Попытка изучить новое оборудование с ЧПУ без совокупности знаний об общих принципах металлообработки сравнима с изучением управления самолетом без знаний об основах аэродинамики.

Основными понятиями при работе со станками с ЧПУ являются: предварительное и чистовое точение, нарезание резьбы и т.п.

С точки зрения программиста изучение любого станка с ЧПУ необходимо начинать с изучения четырех основных моментов:

  • основные компоненты станка,
  • движение инструмента или стола во всех допустимых направлениях (осях),
  • вспомогательные элементы станка,
  • тонкости программирования каждой из функции станка с ЧПУ.

Компоненты станка

Знание конструкции станка помогает четко осознать пределы возможных операций на данном станке для наиболее эффективного его применения.

Информация, поясняющая конструкцию станка, обычно приводится в сопроводительной документации на станок. Там же можно найти ответы на большинство вопросов о характеристиках станка и о его конструкции. Например:

– Каковы максимальные обороты шпинделя станка?
– Сколько диапазонов скоростей имеет шпиндель?
– Сколь велика мощность приводного электродвигателя для каждой из осей?
– Каково максимальное расстояние перемещения инструмента или стола вдоль каждой оси?
– Сколько инструментов может поместиться в инструментальной головке (транспортере)?
– Какова наибольшая скорость ускоренного перемещения?
– Какова наибольшая скорость резания?

Чем больше известно о характеристиках и конструкции станка с ЧПУ, тем легче будет процесс управления этим оборудованием в будущем.

Направления для движения (оси)

Каждой оси соответствует символ адреса, под которым выдается движение в управляющую программу. Обычно для этих целей применяют символы X, Y, Z, U, V и W для линейных осей, а также A, B и C — для осей вращения..

Например, строка Х3.5 в NC-программе означает перемещение вдоль оси Х на 3.5 дюйма от начала системы координат (предполагаем абсолютную систему кодирования перемещений).

Круговое движение требует дополнительного адреса (обычно A, B, или C) и двух адресов для конечной точки. Дополнительный адрес имеет числовое значение, причем не в дюймах или миллиметрах, а в градусах. Так например, строка B45 в NC-программе означает вращение на 45 градусов относительно нуля программы вокруг оси В.

Точка отсчета для каждой из осей

Каждый станок с ЧПУ имеет начальную точку для каждой из возможных осей перемещения инструмента или стола. Эту точку называют по-разному: нулевая позиция, ноль системы координат, начальная позиция. Числовое программное управление требует перемещения в начальную точку по каждой из осей станка как часть процедуры наладки станка. Этим достигается синхронизация начального физического расположения инструмента и начальных нулевых значений сумматоров системы с ЧПУ.

Безусловно то, что начальные позиции по каждой из осей весьма различаются от станка к станку. Вы должны внимательно изучить инструкцию по программированию вашего станка для правильного понимания расположения начальных позиций по каждой из осей .

Вспомогательные элементы станка

К числу дополнительных элементов станка относятся: измерители длины рабочей части инструмента, устройства смены паллет и многое другое. Список дополнительного оборудования непрерывно пополняется.

В ряде случаев дополнительные узлы могут быть изготовлены производителем станка, а в других — сторонними организациями.

Язык программирования системы ЧПУ

У любого станка с ЧПУ есть определенный набор функций, которые могут быть перепрограммированы. Часто недорогое оборудование с ЧПУ допускает только ручное управление большинством своих функций. Например, многие фрезерные станки позволяют запрограммировать только движение инструмента. А такие функции, как направление и скорость вращения шпинделя, подача охлаждения или смена инструмента могут быть произведены оператором только вручную.

С другой стороны более дорогое оборудование допускает программное управление большинством своих функций, а задача оператора сводится к загрузке заготовки и съеме готовой детали. В этом случае после запуска обработки оператор полностью свободен для выполнения других функций.

Ниже приведен список наиболее часто используемых функций вместе с соответствующими адресами:

  • Управление шпинделем. Слово с адресом «S» используется для задания скорости вращения шпинделя (число оборотов в минуту). Кроме того, применяется одна из вспомогательных функций: M03 задает вращение шпинделя по часовой стрелке; M04 определяет вращение шпинделя против часовой стрелки; наконец M05 выключает двигатель, вращающий шпиндель. Обратите внимание на особенность токарных центров — функцию постоянной скорости резания, которая определяет скорость вращения шпинделя так, чтобы обеспечить постоянный съем точного количества металла за минуту.
  • Устройство автоматической смены инструмента (Обрабатывающие Центры). Слово с адресом «Т» сообщает системе с ЧПУ о номере инструмента, который должен быть использован далее. В большинстве случаев именно вспомогательная функция М06 сообщает о необходимости сделать физическую смену инструмента.
  • Устройство автоматической смены инструмента (Токарные центры). В большинстве случаев используется адрес «Т» и четыре цифры. Первые две цифры определяют номер турели, а последние — номер позиции с нужным инструментом на турели.
  • Управление охлаждением. Вспомогательная функция M08 используется для включения подачи охлаждающей жидкости. В ряде случаев доступна функция M07 для включения подачи хладагента в виде тумана. Функция M09 выключает подачу охлаждающей жидкости.
  • Устройство для автоматической смены паллет. Вспомогательная функция M60 обычно используется для того, чтобы заменить паллету.

vmirezagadok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
