2.2 Обозначения на чертежах

2.2.3 Сечения. Сечение – изображение фигуры, получающейся при мысленном рассечении предмета плоскостью (или несколькими плоскостями). На сечении показывается только то, что получается непосредственно в секущей плоскости.

Сечения, не входящие в состав разреза разделяются на вынесенные (рисунок 39) и наложенные (рисунок 40).

Вынесенным сечением называется сечение,

расположенное на чертеже вне контура вида предмета. Их допускается располагать в разрыве между частями одного и того же вида. Вынесенные сечения предпочтительнее наложенных, которые затемняют чертёж. Контур вынесенного сечения, как и сечения, входящего в состав разреза, изображают сплошными основными линиями.

Наложенным сечением называется сечение,

расположенное непосредственно на виде предмета. Контур наложенного сечения изображают сплошными тонкими линиями, причём контур изображения

в месте расположения наложенного сечения не прерывают.

При симметричной фигуре сечения, если ось симметрии сечения совпадает с положением секущей плоскости, вынесенное сечение можно располагать так, чтобы его ось симметрии была продолжением проекции секущей плоскости (рисунок 41, а). В этом случае положение секущей плоскости указывают тонкой штрихпунктирной линией без обозначения буквами и стрелками и линию сечения не проводят. То же относится и к симметричному наложенному сечению (рисунок 41, б). Нарисунке 41, в симметричное сечение расположено в разрыве между частями одного и того же вида.

Во всех остальных случаях применяют разомкнутую линию с указанием стрелками направления взгляда, обозначают её одинаковыми прописными буквами русского алфавита. Сечение сопровождают надписью по типу «А — А» (рисунок 41, г). Размеры букв, величина стрелок и другие данные такие же, как и для разрезов.

Построение и расположение сечения должно соответствовать направлению, указанному стрелками. Допускается располагать сечение на любом месте поля чертежа.

Для несимметричных сечений, расположенных в разрыве (рисунок 41, д) или наложенных (рисунок 41, е), линию сечения проводят со стрелками, но буквами не обозначают.

studfiles.net

Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.

Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допуска­ется выполнять надписи чертежным шрифтом без наклона).

Для удобства написания букв чертежного шрифта выстраи­вают вспомогательную сетку (рис. 35), которую выполняют сле­дующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. От­кладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисун­ках показана (стрелками) последовательность начертания каж­дой буквы.

Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

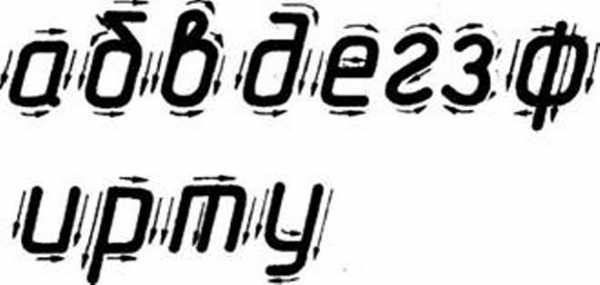

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

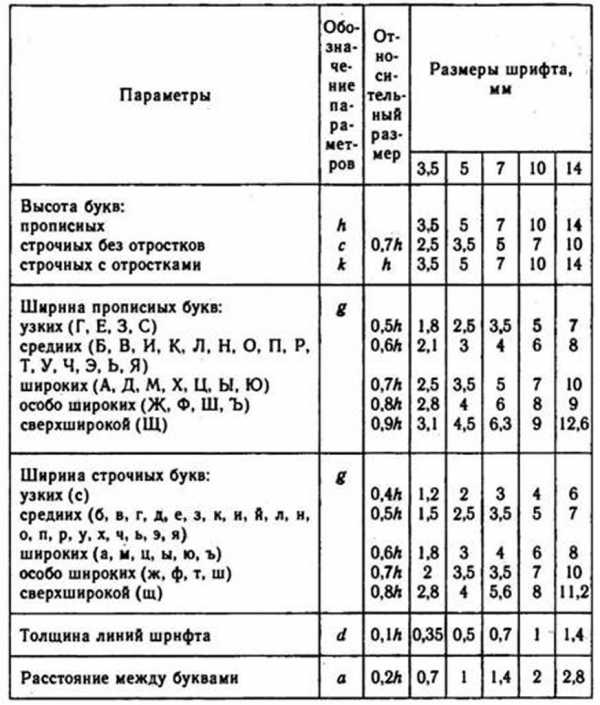

3. Размеры букв чертежного шрифта

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно ну­лю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное рас­стояние между буквами Б и О, 0 и T следует сократить вполови­ну. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).



Рис. 39. Учет межбуквенного просвета при написании слов: а — пра­вильно; б — неправильно



Рис. 40. Цифры и знаки

Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не ме­нее 3,5 мм.)

cherch.ru

Обозначение: высота, ширина, длина. Ширина

Построение чертежей - дело непростое, но без него в современном мире никак. Ведь чтобы изготовить даже самый обычный предмет (крошечный болт или гайку, полку для книг, дизайн нового платья и подобное), изначально нужно провести соответствующие вычисления и нарисовать чертеж будущего изделия. Однако часто составляет его один человек, а занимается изготовлением чего-либо по этой схеме другой.

Чтобы не возникло путаницы в понимании изображенного предмета и его параметров, во всем мире приняты условные обозначения длины, ширины, высоты и других величин, применяемых при проектировании. Каковы они? Давайте узнаем.

Величины

Площадь, длина, ширина, высота и другие обозначения подобного характера являются не только физическими, но и математическими величинами.

Единое их буквенное обозначение (используемое всеми странами) было уставлено в середине ХХ века Международной системой единиц (СИ) и применяется по сей день. Именно по этой причине все подобные параметры обозначаются латинскими, а не кириллическими буквами или арабской вязью. Чтобы не создавать отдельных трудностей, при разработке стандартов конструкторской документации в большинстве современных стран решено было использовать практически те же условные обозначения, что применяются в физике или геометрии.

Любой выпускник школы помнит, что в зависимости от того, двухмерная или трехмерная фигура (изделие) изображена на чертеже, она обладает набором основных параметров. Если присутствуют два измерения - это ширина и длина, если их три – добавляется еще и высота.

Итак, для начала давайте выясним, как правильно длину, ширину, высоту обозначать на чертежах.

Ширина

Как было сказано выше, в математике рассматриваемая величина является одним из трех пространственных измерений любого объекта, при условии что его замеры производятся в поперечном направлении. Так чем знаменита ширина? Обозначение буквой «В» она имеет. Об этом известно во всём мире. Причем, согласно ГОСТу, допустимо применение как заглавной, так и строчной латинских литер. Часто возникает вопрос о том, почему именно такая буква выбрана. Ведь обычно сокращение производится по первой букве латинского, греческого или английского названия величины. При этом ширина на английском будет выглядеть как "width".

Вероятно, здесь дело в том, что данный параметр наиболее широкое применение изначально имел в геометрии. В этой науке, описывая фигуры, часто длину, ширину, высоту обозначают буквами «а», «b», «с». Согласно этой традиции, при выборе литера «В» (или «b») была заимствована системой СИ (хотя для других двух измерений стали применять отличные от геометрических символы).

Большинство полагает, что это было сделано, дабы не путать ширину (обозначение буквой «B»/«b») с весом. Дело в том, что последний иногда именуется как «W» (сокращение от английского названия weight), хотя допустимо использование и других литер («G» и «Р»). Согласно международным нормам системы СИ, измеряется ширина в метрах или кратных (дольных) их единицах. Стоит отметить, что в геометрии иногда также допустимо использовать «w» для обозначения ширины, однако в физике и остальных точных науках такое обозначение, как правило, не применяется.

Длина

Как уже было указано, в математике длина, высота, ширина – это три пространственных измерения. При этом, если ширина является линейным размером в поперечном направлении, то длина - в продольном. Рассматривая ее как величину физики можно понять, что под этим словом подразумевается численная характеристика протяжности линий.

В английском языке этот термин именуется length. Именно из-за этого данная величина обозначается заглавной или строчной начальной литерой этого слова - «L». Как и ширина, длина измеряется в метрах или их кратных (дольных) единицах.

Высота

Наличие этой величины указывает на то, что приходится иметь дело с более сложным - трехмерным пространством. В отличие от длины и ширины, высота численно характеризует размер объекта в вертикальном направлении.

На английском она пишется как "height". Поэтому, согласно международным нормам, ее обозначают латинской литерой «Н»/«h». Помимо высоты, в чертежах иногда эта буква выступает и как глубины обозначение. Высота, ширина и длина – все все эти параметры измеряются в метрах и их кратных и дольных единицах (километры, сантиметры, миллиметры и т. п.).

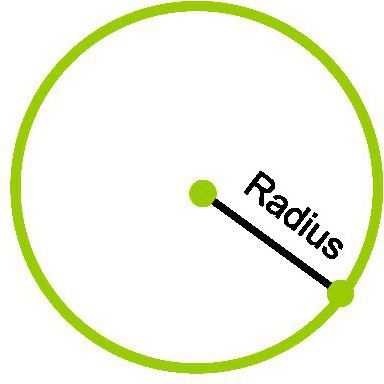

Радиус и диаметр

Помимо рассмотренных параметров, при составлении чертежей приходится иметь дело и с иными.

Например, при работе с окружностями возникает необходимость в определении их радиуса. Так именуется отрезок, который соединяет две точки. Первая из них является центром. Вторая находится непосредственно на самой окружности. На латыни это слово выглядит как "radius". Отсюда и общепринятое сокращение: строчная или заглавная «R»/«r».

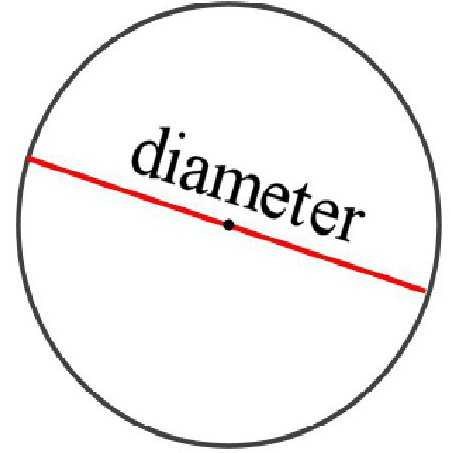

Чертя окружности, помимо радиуса часто приходится сталкиваться с близким к нему явлением – диаметром. Он также является отрезком, соединяющим две точки на окружности. При этом он обязательно проходит через центр.

Численно диаметр равен двум радиусам. По-английски это слово пишется так: "diameter". Отсюда и сокращение – большая или маленькая латинская буква «D»/«d». Часто диаметр на чертежах обозначают при помощи перечеркнутого круга – «Ø».

Хотя это распространенное сокращение, стоит иметь в виду, что ГОСТ предусматривает использование только латинской «D»/«d».

Толщина

Большинство из нас помнят школьные уроки математики. Ещё тогда учителя рассказывали, что, латинской литерой «s» принято обозначать такую величину, как площадь. Однако, согласно общепринятым нормам, на чертежах таким способом записывается совсем другой параметр – толщина.

Почему так? Известно, что в случае с высотой, шириной, длиной, обозначение буквами можно было объяснить их написанием или традицией. Вот только толщина по-английски выглядит как "thickness", а в латинском варианте - "crassities". Также непонятно, почему, в отличие от других величин, толщину можно обозначать только строчной литерой. Обозначение «s» также применяется при описании толщины страниц, стенок, ребер и так далее.

Периметр и площадь

В отличие от всех перечисленных выше величин, слово «периметр» пришло не из латыни или английского, а из греческого языка. Оно образовано от "περιμετρέο" («измерять окружность»). И сегодня этот термин сохранил свое значение (общая длина границ фигуры). Впоследствии слово попало в английский язык ("perimeter") и закрепилось в системе СИ в виде сокращения буквой «Р».

Площадь - это величина, показывающая количественную характеристику геометрической фигуры, обладающей двумя измерениями (длиной и шириной). В отличие от всего перечисленного ранее, она измеряется в квадратных метрах (а также в дольных и кратных их единицах). Что касается буквенного обозначения площади, то в разных сферах оно отличается. Например, в математике это знакомая всем с детства латинская литера «S». Почему так – нет информации.

Некоторые по незнанию думают, что это связано с английским написанием слова "square". Однако в нем математическая площадь – это "area", а "square" - это площадь в архитектурном понимании. Кстати, стоит вспомнить, что "square" - название геометрической фигуры "квадрат". Так что стоит быть внимательным при изучении чертежей на английском языке. Из-за перевода "area" в отдельных дисциплинах в качестве обозначения применяется литера «А». В редких случаях также используется «F», однако в физике данная буква означает величину под названием «сила» ("fortis").

Другие распространенные сокращения

Обозначения высоты, ширины, длины, толщины, радиуса, диаметра являются наиболее употребляемыми при составлении чертежей. Однако есть и другие величины, которые тоже часто присутствуют в них. Например, строчное «t». В физике это означает «температуру», однако согласно ГОСТу Единой системы конструкторской документации, данная литера - это шаг (винтовых пружин, заклепочных соединений и подобного). При этом она не используется, когда речь идет о зубчатых зацеплениях и резьбе.

Заглавная и строчная буква «A»/«a» (согласно все тем же нормам) в чертежах применяется, чтобы обозначать не площадь, а межцентровое и межосевое расстояние. Помимо различных величин, в чертежах часто приходится обозначать углы разного размера. Для этого принято использовать строчные литеры греческого алфавита. Наиболее применяемые - «α», «β», «γ» и «δ». Однако допустимо использовать и другие.

Какой стандарт определяет буквенное обозначение длины, ширины, высоты, площади и других величин?

Как уже было сказано выше, чтобы не было недопонимания при прочтении чертежа, представителями разных народов приняты общие стандарты буквенного обозначения. Иными словами, если вы сомневаетесь в интерпретации того или иного сокращения, загляните в ГОСТы. Таким образом вы узнаете, как правильно обозначается высота, ширины, длина, диаметр, радиус и так далее.

Для Российской Федерации таким нормативным документом является ГОСТ 2.321-84. Он был внедрен еще в марте 1984 г. (во времена СССР), взамен устаревшего ГОСТа 3452—59.

fb.ru

Черчение - это... Что такое Черчение?

Черчение

Чертеж — это документ, содержащий контурное[1] изображение изделия и другие данные, необходимые как изготовления, контроля и идентификации изделия, так и для операций с самим документом.

Черчение

Когда изображают предметы приёмами черчения, не полагаются на один глазомер и верность руки, а пользуются разными вспомогательными инструментами. Зато от чертежа требуется точное воспроизведение размеров предмета, в определённом масштабе, вследствие чего перспективное изображение употребляется весьма редко (так как оно искажает размеры частей) и заменяется проекциями, по правилам начертательной геометрии. С развитием применений графической статики при помощи черчения стали легко и быстро решать множество численных задач, встречающихся при проектировании сооружений и машин и требующих сложных алгебраических выкладок.

Под именем «геометрическое черчение» подразумевают особый подготовительный предмет программы начальных технических училищ: чтобы приступить к изучению искусства черчения ученикам показывают приёмы употребления чертёжных инструментов и заставляют решать на бумаге разные геометрические задачи. Начиная с действительно нужных, как проведение параллельных и перпендикулярных прямых, деления прямых и углов на равные части, построения фигур в разных масштабах, доходят до решения довольно сложных частных задач и построения разных плоских кривых и правильных узоров, выбранных лишь с целью «набить руку» и достигнуть некоторой степени геометрического «развития». Затем уже переходят к «проекционному черчению»: практическому изучению начертательной геометрии и разных систем проекций, на ней основанных. Эти научные основы черчения разрабатываются дальше сообразно специальностям, требующим разнообразных результатов, достигаемых особыми приёмами и навыками. Черчение географических и топографических карт, ситуационных и межевых планов требует соблюдения большой точности в размерах и раскрашивания условными красками и приёмами. Архитектурное черчение пользуется другими условными обозначениями и приёмами, но тоже требует точного соблюдения размеров, так как их определяют при пользовании планом непосредственным измерением при помощи циркуля и масштаба. В заводских чертежах, даваемых в руки рабочим-исполнителям, большей частью допускается более грубое исполнение, потому что главные размеры обыкновенно надписываются, а самые чертежи часто исполняются в натуральную величину. В старину было принято тщательно отделывать все инженерные, архитектурные и машиностроительные чертежи: вычерчивать тонкими линиями, тщательно раскрашивать и даже оттенять округлые поверхности размыванием туши. В наш практический век эти приёмы упрощены, чтобы достигнуть большей скорости и дешевизны исполнения за счёт его изящества.

Чертёжные инструменты

Чертёжные инструменты. Рис. 1 Чертёжные инструменты. Рис. 2
  1. Простая односторонняя доска.
  2. Доска с торцевыми награтками.
  3. Американский станок.
  4. Угольники.
  5. Рейсшины.
  6. Хомутик и пружины.
  7. Эксцентрическая линейка.
  8. Лекала.
  9. Лекало для параболы.
  10. Штриховальная линейка.
  11. Рейсфедеры.
  12. Калиберный рейсфедер.
  13. Двойной рейсфедер.
  14. Криволинейный рейсфедер.
  15. Рапидограф.
  16. Простой циркуль.
  17. Державка.
  18. Конические ножки циркуля.
  19. Волосной циркуль.
  20. Круговой циркуль.
  21. Складной циркуль.
  22. Кронциркуль.
  23. Пропорциональный циркуль.

Когда чертёж большой или подлежит раскрашиванию, бумагу для него необходимо натягивать на чертёжную доску. Хорошая чертёжная доска должна представлять совершенно плоскую гладкую поверхность и быть достаточно мягкой, чтобы в неё легко было вкалывать кнопки для прикалывания бумаги. Поэтому чертёжные доски делают из липового, соснового или ольхового дерева, а более твёрдые сорта не годятся. Дерево, как известно, способно коробиться от высыхания, поэтому для получения хорошей чертёжной доски необходимо принимать различные меры. Дерево выбирают прямослойное, по возможности без сучков: по поверхностным трещинам на кромке легко заметить, что волокна в дереве изогнуты почти всегда по винтовой линии, обыкновенно очень крутой. Если доску из такого дерева выстрогать совершенно плоско, то она станет «косой плоскостью», то есть параболическим гиперболоидом, когда подсохнет. Если же она отсыреет, то скрутится в обратную сторону и образует поверхность такого же рода, но неспособную совпадать с первой. Прямослойное же дерево сгибается в цилиндрическую поверхность. На основании этого, выбрав доски, их распиливают вдоль пополам и склеивают в щиты, перевернув каждую на 180° относительно соседних: вследствие этого вместо одной цилиндрической поверхности при короблении получается волнистая, менее удаляющаяся от плоскости. Доски берут полуторадюймовые и с задней стороны забивают «шпонки» в «награтку». Кромки острагивают как можно прямее, так как ими пользуются для проведения параллельных линий, а сучки на лицевой стороне выдалбливают и заклеивают кусочками дерева из той же доски. Через несколько месяцев пребывания в отопляемой комнате новая доска сильно покоробится, тогда её отсылают к столяру для поправки: пока толщина достаточна, он может её снова выстрогать плоско, но это становится невозможным, если её очень много «повело». После первой неизбежной поправки доска будет изменяться мало, но всё-таки требует по временам перестрагивания. Иногда требуется, чтобы доска была легка: тогда её делают пустой, наклеивая тонкие щиты с обеих сторон рамки. Такая работа удаётся лишь при употреблении очень сухого и долго выдержанного дерева. В старину делали доски в виде рамы, заполненной филёнкой «заподлицо», но такие доски при высыхании непременно дают щели по бокам, а отсырев, распирают шипы своей рамки. Склеивают также чертёжные доски из нескольких слоев перекрещивающихся тонких фанерок, но при всей своей прочности и лёгкости они становятся неправильно-волнистыми при изменении своей начальной степени сухости. Если надо пользоваться обеими поверхностями доски, то её делают с «торцовыми награтками» из твёрдого дерева, то есть «фальц» выбирают в самих награтках, а торцовые кромки щита обделывают соответственным образом и забивают в этот фальц. Для черчения доску кладут на стол так, чтобы свет падал с левой руки работающего и спереди, иначе придется проводить линии по теневой стороне линеек и угольников. При покрытии красками, доску приходится слегка наклонять, чтобы жидкая краска сама стекала в одну сторону, когда же чертёж очень велик, доску удобно очень сильно наклонять и работать стоя, иначе придётся ложиться на стол, чтобы дотянуться до более отдалённого края. Придумано много более или менее сложных станков для этой цели; довольно удобен американский. В нём доска D лежит на козлах, одна рама aca цельная, тогда как другая состоит из неизменяемой части d и переставной bb; цепочки fmf позволяют делать ещё меньшие изменения наклона. Для удобства работы на сильно наклонённой чертёжной доске необходима особо приспособленная горизонтальная линейка («винкель»), скользящая параллельно самой себе по направляющим, устроенным по бокам доски, и снабжённая закраиной, как школьная чёрная доска: без этого нельзя выпустить из рук ни одного инструмента, ибо скатится на пол. Для наклеивания бумаги на доску её изнанку смачивают равномерно водой при помощи чистой губки и кладут этой стороной на доску (изнанку бумаги можно отличить от лица рассматривая её против света, при скользящем освещении на изнанке виднее отпечатки проволочной ткани, на которой вычерпывали бумажную массу для образования листов). Затем на ширину пальца от края кладут на неё крепкую линейку, отгибают кверху край бумаги и, нажимая на линейку одной рукой, другой намазывают кистью нижнюю поверхность бумаги и доску клейстером или густым раствором гуммиарабика. Притерев намазанный край тряпкой через подложенный лист обёрточной бумаги, повторяют то же самое с тремя оставшимися краями листа, стараясь при этом натянуть середину без складок. После этого смачивают и лицевую сторону губкой, не намачивая на этот раз приклеенных краёв, и оставляют сохнуть.

Для проведения прямых служат чертёжные линейки, угольники и рейсшины или винкели; успех работы зависит от правильности, исправности и целесообразного устройства этих приспособлений. Лучшим материалом служит прямослойное грушевое дерево, но немногие мастера умеют так его выбирать и обрабатывать, чтобы оно впоследствии не изменяло своей формы. Лучшие линейки получаются из Парижа, с клеймами H. Oliverau, Hudelo и E. S. с изображением циркуля, треугольника и транспортира; немецкие изделия не уступают этим в тщательности отделки, но скоро искривляются при работе. Толщина должна быть около 2 мм; направляет собственно верхнее ребро, так как черту всегда проводят немного отступив от линейки; поэтому при очень толстой линейке черта легко выходит волнистой вследствие небольших изменений наклона карандаша, а при очень тонкой тушь легко может пристать к дереву и произвести кляксу. Угольники делают вырезанными из дощечки, а очень большие в виде рамки. Вследствие усыхания дерева, гипотенуза треугольников, вырезанных из сплошной доски, не может сохранить своей первоначальной прямизны, и поэтому надёжнее пользоваться одними катетами, когда это возможно. Употребительны углы в 45°, 60° и 30°, но обыкновенно острые углы делают наугад. Медные вставки не приносят никакой пользы, так как не прочны. О правильности линейки можно судить глазом, визируя против света вдоль её ребра; ещё точнее можно проверить три линейки: они не должны пропускать света, когда их накладывают рёбрами попарно, одна на другую. Совпадение же рёбер только двух линеек может произойти, если они представляют выпуклую и вогнутую дугу одного и того же круга. Маленькие неточности линеек можно исправлять, притирая ребро на листе мелкой стеклянной бумаги, положенном на плоскую доску, а грубые выбоины сострагивают хорошим фуганком, очень остро выточенным, удобнее всего на «стусле». Для проведения параллельных линий приходится заставлять угольник скользить по неподвижной линейке, удобнее для этого «рейсшина»: её поперечная часть толще продольной и скользит по краю чертёжной доски. Обыкновенно приходится проводить много горизонтальных и вертикальных линий; если кромки доски аккуратно под прямым углом, можно ими пользоваться при неподвижной поперечной части рейсшины; для наклонных, половину этой части можно поворачивать и закреплять винтом. На фиг. 8 таблицы представлена доска F с рейсшиной АА', которой поперечная часть B скользит по фальцу в кромке ЕЕ доски, в то время как на правую кромку опирается пружина cc хомутика d. Такое приспособление особенно удобно для Ч. на сильно наклонной доске; для вертикальных линий ставят угольник u (изображённый пунктиром на фиг. 8). Из этой фигуры ясно, что поперечина B должна быть заподлицо с поверхностью доски, а линейка АА' выше, иначе нельзя будет подводить угольник близко к левому краю в удобном для черчения положении. Существует много конструкций, позволяющих изменять угол винкеля на желаемое число градусов, исправлять его положение микрометрическим винтом и т. п. Почти все это оказалось неудобным или непрочным. При вычерчивании зубчатых колёс и т. п. фигур приходится проводить много прямых, сходящихся в одной точке: можно просто вколоть в это место булавку, такой же толщины, как острие карандаша, и прикладывать к ней один конец линейки; удобнее «эксцентрическая линейка» АА. У одного конца поворачивается и закрепляется винтом N медный рычажок B, снабжённый иглой O, которую можно отвернуть сколько угодно и заставить край линейки направиться через центр или проходить на определённом расстоянии от него. Криволинейные линейки называются лекалами; их обыкновенно вырезывают из грушевого дерева и придают очень фантастические формы, причём, однако, в одном лекале соединяют обыкновенно части однородных геометрически кривых. Изготовляют и систематические подборы для употребительных кривых, например для параболы. Лекалами пользуются для Ч. кривых по точкам. Когда кривизна плавная, можно изогнуть упругую стальную полоску так, чтобы она проходила через заданные точки и обвести по её краю; для успеха полоску приходится придерживать помощнику или прижимать особыми грузами. Для дуг круга очень большого радиуса существуют особые механизмы Чебышева и князя Гагарина, изгибающие упругую полосу по заданному радиусу. Опытный чертёжник очень скоро делает штриховку параллельными линиями, передвигая угольник по рейсшине от руки, не нуждаясь для этого в особых приспособлениях, которые существуют в большом числе. Самое простое изображено на фиг. 13 таблицы: угольник B может скользить по вырезу ab линейки A. Придвинув его к a, проводят черту, придвинув к b, проводят вторую; затем, придержав B, передвигают A вправо, и повторяют прежнее. Многие изобретатели старались с большим или меньшим успехом сделать расстояния между штрихами переменными. Кроме дерева, угольники делают из рогового каучука и из целлулоида. Каучук менее изменчив, чем дерево, он коробится лишь от довольно сильного нагревания, но он чёрен, грязи и пятен от туши на нём не видно, и поэтому он легко грязнит бумагу. Целлулоид, может быть, окажется удобен, так как в последние годы ему успели придать большую прочность и меньшую возгораемость. Металлические линейки слишком тяжелы, а медные к тому ещё сами марают бумагу; стальные употребляются только для обрезки готовых чертежей.

Главным орудием чертёжника служит чертёжное перо или «рейсфедер». Он состоит из двух пружинящих створок aa, винта c и ручки b, между створками жидкая тушь держится вследствие капиллярности; если обе створки хорошо прилегают к бумаге, то тушь пристаёт к ней между ними, черта выходит резко ограниченная. Новейший тип, изготовляемый Керном и Гизи в Швейцарии, а также Герлахом в Варшаве, короче и крепче, чтобы устранить суживание щели от надавливания на линейку; он вытачивается из одного куска, снабжается продольным прорезом и винтом a для укрепления в ручке. Для тонких линий концы закругляют острее, а для толстых — тупее, чтобы между широкими створками держалось побольше чернил. В старину делали одну створку на шарнире, чтобы удобнее чистить, но шарнир очень скоро расшатывается, а вычистить и так не трудно бумажкой, смочив рейсфедер в воде. Линии толще 1 мм трудно провести сразу, обыкновенно проводят много лишь тонких линий. Поэтому для хорошего рейсфедера нужны следующие качества: обе его створки должны прикасаться одновременно к бумаге; когда черта проводится на удобном расстоянии от линейки, края створок должны быть гладки и тонки, но не резать бумаги. К ширине щели прибавляется и ширина прикасающихся краёв створок, так что для тонкой черты они должны быть тонки, но не остры. Щель между створками клинообразна, а сбоку они заточены округло, значит, черта будет выходить тоньше, когда рейсфедер держат вертикально, и тем шире, чем он наклоннее. Но по устройству руки человеческой наклон этот сам собой меняется, когда ведут длинную черту, и чертёжнику надо много навыка, чтобы избежать этого недостатка. Поэтому самые кончики должны быть изнутри немного отогнуты, чтобы при обычной ширине черты их внутренние поверхности были близки к параллельности. Несознательное соблюдение этого условия и делает то, что иной рейсфедер работает лучше других. От употребления рейсфедеры скоро тупятся, но чертёжник легко может исправлять их сам; для литографов концы створок закаливают, в таком случае их надо притачивать на бруске, а обыкновенным, мягким можно возвратить прежнюю форму мелким напилком. Сначала, свинтив створки до взаимного прикосновения, кончики обтачивают с боков, не обращая внимания на то, что края становятся толще. Сделав это, рейсфедер раскрывают на обычную ширину и удостоверяются, что обе створки прикасаются, когда черта проводится на удобном расстоянии от линейки. После этого можно восстановить параллелизм внутренних поверхностей створок у самого конца для наибольшего их сближения и тщательно их сгладить наждачной бумагой. Если при этом слишком округлятся края с внутренней стороны, их следует снова подточить по бокам. Тогда надо внимательно подточить створки снаружи, пока их кромки не станут почти остры. Чтобы они не резали бумагу, надо взять кусочек самой мелкой наждачной бумаги, положить его на довольно мягкую подкладку, например на толстую пропускную бумагу, и провести по ней раскрытым рейсфедером раза два, намеренно много меняя его наклон по ту и другую сторону вертикальной линии. Неровности краёв сгладятся, и рейсфедер станет чертить чисто и мягко. Если он ещё режет бумагу, надо повторить приём, но осторожно, а то внутренние края слишком округлятся и тонкие черты нельзя будет проводить. Для быстрой установки на заданную толщину черты удобен «калиберный» рейсфедер; для толстых линий — двойные рейсфедеры: можно запустить тушь в концы 1 и 3 рейсфедеров a и b и, проведя сразу двойную черту, заполнить промежуток между ними кисточкой, или же, сблизив винтом Роба концы, ввести тушь и в промежуток 2. При этом для очень широких линий туши не хватает, и легко сделать кляксу. Для облегчения черчения по лекалам рейсфедер делают искривлённым; когда гайка A отпущена, он поворачивается около оси ручки, в B. Для пунктирных линий придумано много приспособлений, но все они не годятся или работают слишком медленно.

Классический «циркуль» сильно изменился в последнее время. Форма его головки A не особенно удобна для поворачивания, а стальные концы CB и C1B1 своими острыми рёбрами размалывают центры в бумаге. Поэтому к шарниру стали приделывать цилиндрическую державку, а кончики стали делать коническими. Для удобства установки в «волосном» циркуле одну ножку AC1 укрепляют на пружине, сгибаемой винтом B до положения C. Трёхконечный циркуль употребляется редко, хотя он довольно удобен для перечерчивания небольших чертежей: две ножки остаются неизменными, а третью ставят в переносимую точку чертежа, когда первые две воткнуты на старых местах. Круговой циркуль нового типа, с переменными ножками, трубчатого типа и вставки держатся одним трением. Для центра вставляется особая булавка, изображённая в увеличенном виде на фиг. 24 таблицы: заплечико m и мешает острию рейсфедера рвать и растирать бумагу. В другую ножку можно вставлять карандаш, или рейсфедер, или же удлиняющее колено для тех же принадлежностей. Круговой рейсфедер снабжается шарниром, чтобы его можно было устанавливать под тем же углом наклона к бумаге при разных раскрытиях циркуля. Делают и складные, карманные циркули; на фиг. 26 таблицы изображён «русский циркуль», как его называют французы. Для очень маленьких кружков приходится употреблять «кронциркуль»; его делают и с карандашной трубкой. При снимании копии чертежа в изменённом масштабе удобен пропорциональный циркуль. У него концы Aa и Bb загнуты вбок; этим достигается вертикальность накола и неизменяемость отношения плеч, когда приходится подтачивать концы. Ящик с чертёжными инструментами носит название «готовальни».

См. также

Источники

  1. В чертежах недопустима сплошная закраска, в т.ч. полутоновая, т.к. она не может быть воспроизведена на плоттере.

dikc.academic.ru

СЛОВАРЬ ТЕРМИНОВ по черчению - Технология Jimdo-Page!

Абсцисса — координата (х) точки, это расстояние от начала коорди­нат вдоль оси пересечения горизонтальной и фронтальной плоскостей проекций до проекции точки на эту ось.

Аксонометрическое проецирование состоит в том, что данная фигура вместе с осями прямоугольных координат, к которым эта система точек отнесена в пространстве, параллельно проецируется на некоторую плоскость.

Аппликата — координата (z) точки, это расстояние от начала коор­динат вдоль оси пересечения фронтальной и профильной плоскостей проекций до проекции точки на эту ось.

Верхнее предельное отклонение — это алгебраическая разность меж­ду наибольшим предельным и номинальным размерами.

Взаимозаменяемые детали — имеющие возможность выполнения сборки без каких-либо дополнительных операций (подгонки).

Вид — изображение обращенной к наблюдателю видимой части по­верхности предмета.

Винтовые поверхности образуются при винтовом движении произ­вольной линии.

Внутренняя резьба выполнена в отверстии детали.

Габаритный размер — размер, определяющий предельные внешние (или внутренние) очертания изделия.

Габаритный чертеж (ГЧ) — документ, содержащий контурное (упро­щенное) изображение изделия с габаритными, установочными и при­соединительными размерами.

Горизонталь плоскости — это прямая, лежащая в ней и параллельная горизонтальной плоскости проекций.

Горизонтальная плоскость параллельна горизонтальной плоскости проекций.

Горизонтальная плоскость проекций расположена горизонтально.

Горизонтальная прямая параллельна горизонтальной плоскости про­екций.

Деталь — изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций.

Допуск — это разность между наибольшим и наименьшим предель­ными размерами.

Единая система конструкторской документации (ЕСКД) — комплекс государственных стандартов, устанавливающих взаимосвязанные пра­вила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой орга­низациями и предприятиями всей страны.

Изделие — любой предмет или набор предметов производства, под­лежащих изготовлению на предприятии.

Изделие вспомогательного производства — это изделие, предназна­ченное только для собственных нужд предприятия, изготавливающе­го его.

Изделие основного производства — это изделие, предназначенное для поставки (реализации).

Инженерная графика — наука об изложении и обосновании спосо­бов построения изображений пространственных форм на плоскости в практике выполнения технических чертежей, обеспечивая их вырази­тельность и точность, а следовательно, и возможность осуществления изображенных предметов на практике.

Исполнительный размер — размер, который используют при изго­товлении изделия и его приемке (контроле).

Комплекс — два или более изделия, не соединенные на предпри­ятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.

Комплект — два и более изделия, не соединенных на предпри­ятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогатель­ного характера.

Компьютерная графика — это создание, хранение и обработка моде­лей объектов и их изображений с помощью ЭВМ.

Конструкторская база — поверхность, по отношению к которой ори­ентируется другая деталь изделия.

Конструирование — создание комплекта конструкторской докумен­тации (КД) на изделие с целью его изготовления в производственных условиях.

Конусность — это отношение диаметра основания конуса (или раз­ности диаметров нижнего и верхнего оснований) к его высоте.

Кривая линия — ее можно представить себе как траекторию движу­щейся точки на плоскости или в пространстве.

Линейный размер — это длина, ширина, высота, величина диаметра, радиуса изделия на чертеже.

Линейчатая поверхность может быть образована прямой линией.

Масштаб — это отношение линейного размера отрезка на чертеже к соответствующему линейному размеру того же отрезка в натуре.

Метод Монжа — метод параллельного прямоугольного проецирования на две взаимно перпендикулярные плоскости проекций.

Монтажный чертеж (МЧ) — документ, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его остановки (монтажа) на месте применения.

Начало координат — это точка пересечения осей координат.

Начертательная геометрия — наука об изложении и обосновании способов построения изображений пространственных форм на плоско­сти и способов решения задач геометрического характера по заданным изображениям этих форм.

Наружная резьба выполнена на наружной поверхности детали.

Нелинейчатая поверхность — это поверхность, для которой только кривая линия может быть образующей.

Неразъемные соединения не предусматривают возможность их разборки, и которые, следовательно, нельзя разобрать без повреждения.

Нижнее предельное отклонение — это алгебраическая разность между наименьшим предельным и номинальным размерами.

Ордината — координата (у) точки, это расстояние от начала координат вдоль оси пересечения горизонтальной и профильной плоскостей проекций до проекции точки на эту ось.

Ось координат — это прямая, по которой пересекаются плоскости координат.

Ось проекций — линия пересечения плоскостей проекций.

Параллельная проекция точки — это точка пересечения проецирующей прямой, проведенной параллельно заданному направлению из данной точки, с плоскостью проекций.

Пересекающиеся прямые. Если прямые линии пересекаются, то их одноименные проекции пересекаются между собой в точке, которая яв-1яется проекцией точки пересечения этих прямых.

Плоскость — это поверхность, образуемая движением прямой ли­нии, которая движется параллельно самой себе по неподвижной на­правляющей прямой.

Плоскость координат — это три взаимно перпендикулярных плоско­сти проекций.

Плоскость общего положения не перпендикулярна ни одной из плос­костей проекций.

Плоскость проекций — это плоскость, на которую проецируются точки.

Поле допуска — это поле, ограниченное верхним и нижним пре­дельными отклонениями.

Посадка переходная — посадка, при которой возможно получение, как зазора, так и натяга в соединении в зависимости от действительных размеров отверстия и вала.

Посадка с зазором — посадка, при которой всегда образуется зазор в соединении.

Посадка с натягом — посадка, при которой всегда образуется натяг в соединении.

Пояснительная записка (ПЗ) — документ, содержащий описание устройства и принцип действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений.

Предельное отклонение размера — это алгебраическая разность меж­ду предельным и номинальным размерами.

Предельный размер — это два предельно допустимых размера эле­мента, между которыми должен находиться действительный размер. Один из них называетсянаибольшим предельным размером, другой — наименьшим предельным размером.

Принципиальная схема — схема, определяющая полный состав эле­ментов и связей между ними и дающая детальное представление о принципах работы изделия.

Присоединительный размер — размер, определяющий величину эле­мента, по которому данное изделие присоединяют к другому изделию.

Проекция предмета на плоскость — это изображение на плоскости проекций предмета, расположенного в пространстве, полученное при помощи прямых линий — лучей, проведенных через каждую характер­ную точку предмета до пересечения этих лучей с данной плоскостью проекций.

Проекция точки предмета — это точка пересечения луча, проведен­ного через характерную точку предмета с плоскостью проекций.

Проецировать — это построить проекции точек.

Проецирующая плоскость — плоскость, перпендикулярная соответ­ствующей плоскости проекций.

Проецирующий отрезок — отрезок, перпендикулярный соответст­вующей плоскости проекций.

Проецирующая прямая — луч, проведенный через каждую характер­ную точку предмета до его пересечения с плоскостью проекций.

Простой разрез выполнен одной секущей плоскостью.

Профильная плоскость параллельна профильной плоскости про­екций.

Профильная плоскость проекций — это вертикальная плоскость про­екций, перпендикулярная к горизонтальной и вертикальной плоско­стям проекций.

Профильная прямая параллельна профильной плоскости проекций.

Прямая общего положения — прямая, ни одна из проекций которой не параллельна осям проекций и не перпендикулярна им.

Прямоугольные координаты точки — это числа, выражающие ее рас­стояние от трех взаимно перпендикулярных плоскостей проекций.

Развертка — плоская фигура, полученная при совмещении поверх­ности геометрического тела с одной плоскостью (без наложения граней или иных элементов поверхности друг на друга).

Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета. На разрезе показывается то, что получается в секущей плоскости и что расположено за ней.

Разъемными называют соединения, повторная сборка и разборка ко­торых возможна без повреждения их составных частей.

Сборочная единица — изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями.

Сборочный чертеж (СБ) — документ, содержащий изображение сбо­рочной единицы и другие данные, необходимые для ее сборки (изго­товления) и контроля.

Сечение — изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.

Скрещивающиеся прямые линии не пересекаются и не параллельны между собой.

След плоскости — это прямая, по которой некоторая плоскость пе­ресекает плоскость проекций.

След прямой — это точка, в которой прямая, заданная отрезком, пе­ресекает плоскость проекций.

Сложный разрез выполнен несколькими секущими плоскостями.

Сопряжение — это плавный переход одной линии (прямой или кри­вой) в другую — кривую или прямую.

Спецификация — документ, определяющий состав сборочной еди­ницы, комплекса или комплекта.

Способ вращения обеспечивается изменением положения прямой линии или плоской фигуры путем поворота вокруг некоторой оси так, чтобы прямая или фигура оказалась в частном положении относитель­но неизменной системы плоскостей проекций.

Способ перемены плоскостей проекций обеспечивается введением до­полнительных плоскостей проекций так, чтобы прямая линия или пло­ская фигура, не изменяя своего положения в пространстве, оказалась в каком-либо частном положении в новой системе плоскостей проекций.

Справочный размер — размер, не подлежащий выполнению по данно­му чертежу и указанный для большего удобства пользования чертежом.

Стандарт — нормативный документ по стандартизации, разработан­ный на основе согласия по существенным вопросам большинства за­интересованных сторон и принятый (утвержденный) признанным ор­ганом.

Стандартизация — деятельность, направленная на достижение опти­мальной степени упорядочения в определенной области посредством установления положений для всеобщего и многократного использова­ния в отношении реально существующих или потенциальных задач.

Структурная схема — схема, определяющая основные функциональ­ные части изделия, их назначение и взаимосвязи.

Схема — документ, на котором показаны в виде условных изобра­жений или обозначений составные части изделия и связи между ними.

Технический рисунок — это наглядное изображение, выполненное по правилам аксонометрических проекций от руки, на глаз.

Технические условия (ТУ) — документ, содержащий требования (со­вокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесооб­разно указывать в других конструкторских документах.

Технологическая база — поверхность, от которой в процессе обра­ботки удобнее и легче производить измерение размеров.

Угловой размер — размер угла изделия на чертеже.

Уклон — это величина, характеризующая наклон одной прямой ли­нии к другой прямой.

Установочный размер — размер, определяющий величину элемента, по которому данное изделие устанавливают на месте монтажа.

Фронтальная плоскость проекций расположена вертикально.

Фронталь плоскости — это прямая, лежащая в ней и параллельная фронтальной плоскости проекций.

Фронтальная плоскость параллельна фронтальной плоскости про­екций.

Фронтальная прямая параллельна фронтальной плоскости проекций.

Функциональная схема — схема, разъясняющая определенные про­цессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом.

Центральная проекция точки — это точка пересечения проецирующей прямой, проведенной из одной точки — центра проецирования — через каждую характерную точку предмета с проецирующей плоскостью.

Цилиндрическая винтовая линия образуется равномерным движени­ем точки вдоль прямой (образующей цилиндра вращения), равномерно вращающейся (без скольжения) вокруг данной прямой, ей параллель­ной (оси цилиндра).

Чертеж — это графическое изображение объекта (например, изде­лия) или его части на плоскости (чертежной бумаге, экране монитора и др.), передающее с определенными условностями в выбранном мас­штабе его геометрическую форму и размеры.

Чертеж детали — документ, содержащий изображение детали и дру­гие данные, необходимые для ее изготовления и контроля.

Чертеж общего вида (ВО) — документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия.

Шероховатость поверхности — это совокупность неровностей, обра­зующих рельеф этой поверхности на определенной базовой длине /, с относительно малыми шагами.

Электромонтажный чертеж (МЭ) — документ, содержащий данные, необходимые для выполнения электрического монтажа изделия.

Эпюр (эпюр Монжа) образуется в результате поворота плоскости π, вокруг оси проекций на угол 90°. Получим одну плоскость — плоскость чертежа; проекции точки расположатся на одном перпендикуляре к оси проекций — на линии связи. Это чертеж в системе  π1, π2  (или в системе двух прямоугольных проекций).

Эскиз — это наглядное изображение, выполненное от руки, без применения чертежных инструментов, без точного соблюдения мас­штаба по правилам прямоугольного проецирования, но с обязательным соблюдением пропорций элементов деталей. Эскиз является времен­ным чертежом и предназначен для разового использования.

zhannet.jimdo.com

Черчение Википедия

Пример чертежа детали

Чертёж — представляет собой графическое изображение, выполненное в определенном масштабе, с указанием размеров и условно выраженных технических условий, соблюдение которых должно быть обеспечено при изготовлении изделия. При создании чертежа используются чертёжные инструменты.

Краткие сведения

Чертёж — один из видов конструкторских документов[1], содержащий данные для производства и/или эксплуатации изделия. Правила графического отображения вырабатывались веками и установившаяся сейчас система практически едина для всех стран и в наибольшей степени соответствует особенностям человеческого мозга в восприятии объектов окружающего мира. Современным высокотехнологическим машинам для работы чертежи не нужны — они работают с математическими моделями объектов. Легко прослеживается связь — образец эталон — математическая модель — воспроизведение её в металле.

Чертеж детали – изображение изделия, изготавливаемого из однородного по наименованию и марке материала, без применения сборочных операций. Например: вал, втулка, литой корпус, резиновая манжета (неармированная). К деталям относятся так же изделия, подвергнутые покрытиям (защитным или декоративным), или изготовленные с применением местной сварки, пайки, склейки. К примеру: корпус, покрытый грунтовкой; стальная гайка, подвергнутый цинкованию; коробка, изготовленная сваркой из одного листа металла, и т.п.

Чертеж сборочная единицы – изображение изделия, состоящего из двух и более составных частей, соединённых между собой на предприятии-изготовителе сборочными операциями (сшиванием, свинчиванием, сваркой, пайкой, клёпкой, развальцовкой, склеиванием, соединение металлическими скобками и т.д.).

Например: станок, конвейер, литейный ковш, мотор-редуктор, сварной корпус и т.д.

Сборочный чертёж – документ, содержащий изображение сборочной единицы и данные, необходимые для её сборки и контроля.

Сборочный чертеж

Человек должен настроить машину и проконтролировать величину отклонений геометрии продукции от эталонной модели. В традиционном для 20-го века производственном процессе, при котором функции системы управления выполняет человек, для обеспечения удобства в восприятии им, изготавливаемого объекта, вместо математической модели используют графическую модель на бумажном носителе. Для сокращения объемов информации, модель разбивают на элементарные геометрические фигуры, фактически выполняя этим графическое кодирование — знак диаметра и две цифры несут информацию об объекте в математике известном как «геометрическое место точек равно удаленных…». Работать геометрическими формами сложно — если поверхность не сводится к элементарным геометрическим формам — её выводят по точкам.

А точечные поверхности воспроизводят путём интерполяции их различного рода устройствами имеющими программное управление (в том числе и механическими копирами). Здесь имеет место следующая связь — образец эталон — графическая модель — воспроизведение её в металле. Удобства очевидны: графическая модель — чертеж, легко тиражируется, она дешева — можно напечатать большое количество экземпляров. Именно удобство в работе позволяет чертежам, как сейчас, так и в обозримом будущем, оставаться полноправными участниками производственного процесса: машины работают с 3D моделями, а человек с чертежами. Пока трудно представить, что у рабочего в тумбочке рядом с фрезами лежит планшет или ноутбук и вряд-ли такое произойдет в ближайшее время, так как размеры чертежа порой достигают нескольких метров и рассматривать такое чудо на экране 10" просто неудобно, а голографические чертежи которые могли бы и подойти для этих целей, пока еще не разработаны конструкторами, и на их разработку, и внедрение, нужно время, но даже и при их внедрении в производство, чертежи все равно остаются быть незаменимыми, так как они представляют собой копию электронной закодированной информации, и при поломке электроники, и полной утрате электронных файлов с помещенной на них информацией, по чертежам можно гораздо быстрее, наглядным образом, ознакомиться с этой информацией вновь, а так же и предотвратить в определенных случаях возможность её утраты.

Таким образом, чертежи выполняются по правилам, представляющим собой правила кодирования информации об объекте, с целью сокращения её объема.

Принятые в России основные требования к выполнению чертежей изложены в ГОСТ 2.109-73[2].

История чертежа

Древний мир

История возникновения и развития науки об изображении предметов на плоскости берет своё начало в далеком прошлом. Ещё не зная бумаги и карандашей, человек с помощью угля, мела или ещё какого-нибудь другого красящего вещества изображал на стенах своих жилищ предметы из окружающей его природы. Чаще всего это были рисунки животных и птиц, охота на которых служила человеку источником существования.

Древние египтяне передавали свои мысли и представления с помощью знаков-рисунков, которые называются иероглифами.

Длинными строчками выстраивались на плитках и стенах змеи, совы, ястребы, руки, головы, люди, жуки. Среди них всевозможные фигуры: квадраты, треугольники, круги, петли.

Ученые проследили длинный путь от картинки до современных букв. И те, и другие знаки не чужды друг другу. Оба вида изображений служат одной цели: передать сообщение от одного человека другому.

Появление чертежей связано с практической деятельностью человека — строительством укреплений, городских построек. Первоначально их выполняли прямо на земле. Но также археологами были обнаружены чертежи, выполненные на камне, папирусе, глиняных дощечках, пергаменте, а более поздние — на бумаге. Для записей на папирусе древние египтяне делали первые чернила из золы корней папируса, которую смешивали с клейким соком акации или вишни, а древним грекам были известны графитовые стержни для письма и рисования.

Исследователи утверждают, что деревянная линейка и циркуль являются самыми древними чертежными инструментами. Потому что удивительно ровные прямые линии и правильные круги, например, на стенах и куполах храмов и домов Вавилонии и Ассирии невозможно было бы провести без специальных инструментов. Железным и бронзовым циркулям, найденным при раскопках в разных местах земли, более 2 тысяч лет.

Примером древнеегипетского чертежа служит изображение водоема с растущими возле него пальмами. На нем соединены изображения, полученные с двух точек зрения: спереди и сверху. Они удивительным образом переплетены друг с другом.

Древнегреческий чертеж лабиринта содержит только одно изображение — сверху. Но, тем не менее, это первые примеры изображения конструкции на плоскости.

Стремление к стандартизации объектов трудовой деятельности людей можно проследить с глубокой древности. Известно, что хетты за 40 веков до н. э. ввели стандарты на городские постройки. В Древнем Египте были стандартизированы луки, стрелы; из камней стандартных размеров возводились пирамиды.

Много внимания стандартизации уделяли римские императоры. Помимо линейных мер, мер объема и массы, календаря стандартизация коснулась предметов вооружения, а также знаменитых римских дорог, часть которых сохранилась до наших дней. Были стандартизированы диаметры труб, подводящих воду к жилым домам (нарушение этого стандарта каралось весьма сурово).

Таким образом, жители Древнего мира заложили основы графических изображений, которые были усовершенствованы и обоснованы изобретателями следующих поколений. Было положено начало стандартизации, во многом упростившей деятельность по созданию построек и механизмов.

Средневековье

С развитием технической мысли сохраняется потребность в изображении конструкций. Удобный материал-бумага, изобретенный в Китае, начинает производиться в Италии, Франции, Венгрии, Германии и только потом в России. Собственное изготовление бумаги началось в России при Иване Грозном вместе с рождением книгопечатания.

Многие конструкции запечатлены в рисунках, выполненных в технике гравюры. Именно из них мы узнаем о том, какие приспособления помогали людям в нелегкой жизни.

Архитекторы занимали исключительное положение среди создателей средневекового искусства и были самостоятельны в своих действиях и направлениях работы. В альбоме Виллара де Оннекура собрана различная графическая информация от построения человеческой фигуры до сложнейшей конструкции элементов готического храма.

Люди Средневековья владели понятием стандартизации. Она применялась в строительстве морских судов в Венецианской республике. Построенные из стандартизованных элементов корпуса судов вводились в специальные каналы, по обеим сторонам которых размещались нужные материалы, оборудование, такелаж и т. д., вплоть до бочонков с пресной водой и ящиков с продовольствием. В конце канала поднимался флаг, и корабль выходил в море. Как известно, в XII—XIV вв. Венецианская республика, опираясь на мощный флот, достигла большого могущества.

Средством для работы на бумаге сначала были тушь и чернила, а потом стали пользоваться углем, металлическими палочками-штифтами. Их делали из свинца или серебра. Периодически в разных странах находили залежи графита, которые быстро истощались.

Именно этими материалами выполнены чертежи-рисунки выдающегося изобретателя эпохи Возрождения Леонардо да Винчи. Он придумывал самые различные механизмы: крутильный станок на несколько веретен, прокатный стан, станки для нарезки винтов, для шлифовки оптических стекол, шлюзы, несколько видов водоподъемных машин, оборонительные сооружения, летательные аппараты. Многие его изобретения не воплотились в жизнь, но задали направление для технической мысли последующих поколений.

Первое упоминание о чертежах в России относится к началу XVI века и содержит описи церковного архива, по утверждению которых, самый древний чертёж выполнен в 1517 году. Одним из интереснейших образцов чертежей XVI века является план города Пскова (1581 год) и «Петров план города Москвы» (1597 год).

Годуновский чертёж Московского Кремля, выполненный в период с 1600 по 1605 год, дает наглядное представление о расположении построек в Кремле и за его пределами.

Слово «чертёж» исконно русское. Использовалось в значении, близком современному, то есть изображение каких-либо предметов на бумаге, план чего-либо. Изображения выполнялись от руки, на глаз, требовали словесных пояснений.

Чертежами пользовались многие выдающиеся изобретатели и инженеры. В 1586 году знаменитый пушечный мастер Андрей Чохов отлил колоссальную Царь-пушку, а его ученики уже с начала 30-х годов XVII века руководились чертежами при изготовлении орудий.

Стандарты в России появились во времена Ивана Грозного. При нем была стандартизирована артиллерия и разработан метательный инструмент. Тогда же впервые в мире[источник не указан 338 дней] было организовано «разборно-сборное» строительство. В районе Углича под руководством И. Г. Выродкова построили значительных размеров деревянную крепость (стены, башни, склады и т. д.). Затем ее разобрали, сплавили по Волге к Свияжску (за 1000 км), который Иван Грозный выбрал в качестве опорной базы перед походом на Казань, и за короткий срок (около четырех недель) собрали.

Требовалась высокая организация труда, унификация элементов сооружений крепости, достаточная точность их изготовления, простая, удобная система маркировки.

Эпоха средневековья внесла свои коррективы в технику выполнения чертежей. Они стали более точными, часть из них выполнялась с помощью чертёжных инструментов. Основными материалом для выполнения чертежей стала бумага. Но чертежи эпохи возрождения зачастую содержали одно изображение, не дающее возможность представить объект полностью, или выполнялись в виде рисунка, выполненного без особых правил.

Форматы листа

Форматы листа

Международный стандарт размеров листов, ISO 216 (ГОСТ 2.301-68[3]), построен на основе немецкого стандарта размеров листов DIN 476. В стандарте ISO отношение ширины к длине листов различных форматов одинаково, и составляет 2{\displaystyle {\sqrt {2}}}, Или примерно 1:1,4142. Базовым форматом листа является A0, площадь которого равна 1 м². Каждый из следующих форматов листов A1, A2, A3 и т. д., имеет вдвое меньшую площадь, чем предыдущий. Эти форматы по ГОСТ 2.301-68 имеют название «основные форматы».

Основной формат — формат конструкторского документа, которому отдают предпочтение, размеры сторон которого составляют 1189×841 мм (A0) или полученный последовательным делением его на две равные части параллельно меньшей стороны до формата 297×210 мм (A4).

Дополнительный формат — формат конструкторского документа, который образуют увеличением меньшей стороны любого основного формата на величину, кратную её размеру.[3]

Масштабы

Изображение предмета на чертеже может быть выполнено в натуральную величину, уменьшенным или увеличенным. Отношение всех линейных размеров изображения предмета на чертеже к их натуральной величине называется масштабом.

ГОСТ 2.302-68 устанавливает следующий ряд масштабов изображений на чертежах:

  • масштабы уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000;
  • натуральная величина — 1:1;
  • масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

Линии

Основными элементами любого чертежа являются линии. В зависимости от их назначения они имеют соответствующие тип и толщину. Изображение предметов на чертеже является сочетанием различных типов линий.

Типы линий, их назначение и толщина установлены ГОСТ 2.303-68 (ISO 128). Сплошная толстая основная линия принята за исходную. Толщина её S должна выбираться в пределах от 0,5 до 1,4 мм. Она выбирается в зависимости от величины и сложности изображения, формата листа и назначения чертежа. Исходя из толщины сплошной толстой основной линии выбирают толщину других линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.

Виды, толщины и назначения линий по ГОСТ 2.303-68:

Черчение

График за работой Фасад правительственного здания

Когда изображают предметы приёмами черчения, не полагаются на один глазомер и верность руки, а пользуются разными вспомогательными инструментами. Зато от чертежа требуется точное воспроизведение размеров предмета, в определённом масштабе, вследствие чего перспективное изображение употребляется весьма редко (так как оно искажает размеры частей) и заменяется проекциями, по правилам начертательной геометрии. С развитием применений графической статики при помощи черчения стали легко и быстро решать множество численных задач, встречающихся при проектировании сооружений и машин и требующих сложных алгебраических выкладок.

Под именем «геометрическое черчение» подразумевают особый подготовительный предмет программы начальных технических училищ: чтобы приступить к изучению искусства черчения ученикам показывают приёмы употребления чертёжных инструментов и заставляют решать на бумаге разные геометрические задачи. Начиная с действительно нужных, как проведение параллельных и перпендикулярных прямых, деления прямых и углов на равные части, построения фигур в разных масштабах, доходят до решения довольно сложных частных задач и построения разных плоских кривых и правильных узоров, выбранных лишь с целью «набить руку» и достигнуть некоторой степени геометрического «развития». Затем уже переходят к «проекционному черчению»: практическому изучению начертательной геометрии и разных систем проекций, на ней основанных. Эти научные основы черчения разрабатываются дальше сообразно специальностям, требующим разнообразных результатов, достигаемых особыми приёмами и навыками. Черчение географических и топографических карт, ситуационных и межевых планов требует соблюдения большой точности в размерах и раскрашивания условными красками и приёмами. Архитектурное черчение пользуется другими условными обозначениями и приёмами, но тоже требует точного соблюдения размеров, так как их определяют при пользовании планом непосредственным измерением при помощи циркуля и масштаба. В заводских чертежах, даваемых в руки рабочим-исполнителям, большей частью допускается более грубое исполнение, потому что главные размеры обыкновенно надписываются, а самые чертежи часто исполняются в натуральную величину.

В старину было принято тщательно отделывать все инженерные, архитектурные и машиностроительные чертежи: вычерчивать тонкими линиями, тщательно раскрашивать и даже оттенять округлые поверхности размыванием туши.

В архитектуре

Чертёжные инструменты

Некоторые современные инструменты:

Данные в этой статье приведены по состоянию на конец XIX века.

Вы можете помочь, обновив информацию в статье.

Когда чертёж большой или подлежит раскрашиванию, бумагу для него необходимо натягивать на чертёжную доску. Хорошая чертёжная доска должна представлять совершенно плоскую гладкую поверхность и быть достаточно мягкой, чтобы в неё легко было вкалывать кнопки для прикалывания бумаги. Поэтому чертёжные доски делают из липового, соснового или ольхового дерева, а более твёрдые сорта не годятся. Дерево, как известно, способно коробиться от высыхания, поэтому для получения хорошей чертёжной доски необходимо принимать различные меры. Дерево выбирают прямослойное, по возможности без сучков: по поверхностным трещинам на кромке легко заметить, что волокна в дереве изогнуты почти всегда по винтовой линии, обыкновенно очень крутой. Если доску из такого дерева выстрогать совершенно плоско, то она станет «косой плоскостью», то есть параболическим гиперболоидом, когда подсохнет. Если же она отсыреет, то скрутится в обратную сторону и образует поверхность такого же рода, но неспособную совпадать с первой. Прямослойное же дерево сгибается в цилиндрическую поверхность. На основании этого, выбрав доски, их распиливают вдоль пополам и склеивают в щиты, перевернув каждую на 180° относительно соседних: вследствие этого вместо одной цилиндрической поверхности при короблении получается волнистая, менее удаляющаяся от плоскости. Доски берут полуторадюймовые и с задней стороны забивают «шпонки» в «награтку». Кромки острагивают как можно прямее, так как ими пользуются для проведения параллельных линий, а сучки на лицевой стороне выдалбливают и заклеивают кусочками дерева из той же доски. Через несколько месяцев пребывания в отопляемой комнате новая доска сильно покоробится, тогда её отсылают к столяру для поправки: пока толщина достаточна, он может её снова выстрогать плоско, но это становится невозможным, если её очень много «повело». После первой неизбежной поправки доска будет изменяться мало, но всё-таки требует по временам перестрагивания. Иногда требуется, чтобы доска была легка: тогда её делают пустой, наклеивая тонкие щиты с обеих сторон рамки. Такая работа удаётся лишь при употреблении очень сухого и долго выдержанного дерева. В старину делали доски в виде рамы, заполненной филёнкой «заподлицо», но такие доски при высыхании непременно дают щели по бокам, а отсырев, распирают шипы своей рамки. Склеивают также чертёжные доски из нескольких слоев перекрещивающихся тонких фанерок, но при всей своей прочности и лёгкости они становятся неправильно-волнистыми при изменении своей начальной степени сухости. Если надо пользоваться обеими поверхностями доски, то её делают с «торцовыми награтками» из твёрдого дерева, то есть «фальц» выбирают в самих награтках, а торцовые кромки щита обделывают соответственным образом и забивают в этот фальц. Для черчения доску кладут на стол так, чтобы свет падал с левой руки работающего и спереди, иначе придется проводить линии по теневой стороне линеек и угольников. При покрытии красками, доску приходится слегка наклонять, чтобы жидкая краска сама стекала в одну сторону, когда же чертёж очень велик, доску удобно очень сильно наклонять и работать стоя, иначе придётся ложиться на стол, чтобы дотянуться до более отдалённого края. Придумано много более или менее сложных станков для этой цели; довольно удобен американский. В нём доска D лежит на козлах, одна рама aca цельная, тогда как другая состоит из неизменяемой части d и переставной bb; цепочки fmf позволяют делать ещё меньшие изменения наклона. Для удобства работы на сильно наклонённой чертёжной доске необходима особо приспособленная горизонтальная линейка («винкель»), скользящая параллельно самой себе по направляющим, устроенным по бокам доски, и снабжённая закраиной, как школьная чёрная доска: без этого нельзя выпустить из рук ни одного инструмента, ибо скатится на пол. Для наклеивания бумаги на доску её изнанку смачивают равномерно водой при помощи чистой губки и кладут этой стороной на доску (изнанку бумаги можно отличить от лица рассматривая её против света, при скользящем освещении на изнанке виднее отпечатки проволочной ткани, на которой вычерпывали бумажную массу для образования листов). Затем на ширину пальца от края кладут на неё крепкую линейку, отгибают кверху край бумаги и, нажимая на линейку одной рукой, другой намазывают кистью нижнюю поверхность бумаги и доску клейстером или густым раствором гуммиарабика. Притерев намазанный край тряпкой через подложенный лист обёрточной бумаги, повторяют то же самое с тремя оставшимися краями листа, стараясь при этом натянуть середину без складок. После этого смачивают и лицевую сторону губкой, не намачивая на этот раз приклеенных краёв, и оставляют сохнуть.

Для проведения прямых служат чертёжные линейки, угольники и рейсшины или винкели; успех работы зависит от правильности, исправности и целесообразного устройства этих приспособлений. Лучшим материалом служит прямослойное грушевое дерево, но немногие мастера умеют так его выбирать и обрабатывать, чтобы оно впоследствии не изменяло своей формы. Лучшие линейки получаются из Парижа, с клеймами H. Oliverau, Hudelo и E. S. с изображением циркуля, треугольника и транспортира; немецкие изделия не уступают этим в тщательности отделки, но скоро искривляются при работе. Толщина должна быть около 2 мм; направляет собственно верхнее ребро, так как черту всегда проводят немного отступив от линейки; поэтому при очень толстой линейке черта легко выходит волнистой вследствие небольших изменений наклона карандаша, а при очень тонкой тушь легко может пристать к дереву и произвести кляксу. Угольники делают вырезанными из дощечки, а очень большие в виде рамки. Вследствие усыхания дерева, гипотенуза треугольников, вырезанных из сплошной доски, не может сохранить своей первоначальной прямизны, и поэтому надёжнее пользоваться одними катетами, когда это возможно. Используются углы в 45, 60 и 30°, но обычно острые углы делают наугад. Медные вставки не приносят никакой пользы, так как не прочны. О правильности линейки можно судить глазом, визируя против света вдоль её ребра; ещё точнее можно проверить три линейки: они не должны пропускать света, когда их накладывают рёбрами попарно, одна на другую. Совпадение же рёбер только двух линеек может произойти, если они представляют выпуклую и вогнутую дугу одного и того же круга. Маленькие неточности линеек можно исправлять, притирая ребро на листе мелкой стеклянной бумаги, положенном на плоскую доску, а грубые выбоины сострагивают хорошим фуганком, очень остро выточенным, удобнее всего на «стусле». Для проведения параллельных линий приходится заставлять угольник скользить по неподвижной линейке, удобнее для этого «рейсшина»: её поперечная часть толще продольной и скользит по краю чертёжной доски. Обыкновенно приходится проводить много горизонтальных и вертикальных линий; если кромки доски аккуратно под прямым углом, можно ими пользоваться при неподвижной поперечной части рейсшины; для наклонных, половину этой части можно поворачивать и закреплять винтом. На фиг. 8 таблицы представлена доска F с рейсшиной АА', которой поперечная часть B скользит по фальцу в кромке ЕЕ доски, в то время как на правую кромку опирается пружина cc хомутика d. Такое приспособление особенно удобно для Ч. на сильно наклонной доске; для вертикальных линий ставят угольник u (изображённый пунктиром на фиг. 8). Из этой фигуры ясно, что поперечина B должна быть заподлицо с поверхностью доски, а линейка АА' выше, иначе нельзя будет подводить угольник близко к левому краю в удобном для черчения положении. Существует много конструкций, позволяющих изменять угол винкеля на желаемое число градусов, исправлять его положение микрометрическим винтом и т. п. Почти все это оказалось неудобным или непрочным. При вычерчивании зубчатых колёс и т. п. фигур приходится проводить много прямых, сходящихся в одной точке: можно просто вколоть в это место булавку, такой же толщины, как острие карандаша, и прикладывать к ней один конец линейки; удобнее «эксцентрическая линейка» АА. У одного конца поворачивается и закрепляется винтом N медный рычажок B, снабжённый иглой O, которую можно отвернуть сколько угодно и заставить край линейки направиться через центр или проходить на определённом расстоянии от него.

Криволинейные линейки называются лекалами; их обыкновенно вырезывают из грушевого дерева и придают очень фантастические формы, причём, однако, в одном лекале соединяют обыкновенно части однородных геометрически кривых. Изготовляют и систематические подборы для употребительных кривых, например для параболы. Лекалами пользуются для Ч. кривых по точкам. Когда кривизна плавная, можно изогнуть упругую стальную полоску так, чтобы она проходила через заданные точки и обвести по её краю; для успеха полоску приходится придерживать помощнику или прижимать особыми грузами. Для дуг круга очень большого радиуса существуют особые механизмы Чебышева и князя Гагарина, изгибающие упругую полосу по заданному радиусу. Опытный чертёжник очень скоро делает штриховку параллельными линиями, передвигая угольник по рейсшине от руки, не нуждаясь для этого в особых приспособлениях, которые существуют в большом числе. Самое простое изображено на фиг. 13 таблицы: угольник B может скользить по вырезу ab линейки A. Придвинув его к a, проводят черту, придвинув к b, проводят вторую; затем, придержав B, передвигают A вправо, и повторяют прежнее. Многие изобретатели старались с большим или меньшим успехом сделать расстояния между штрихами переменными. Кроме дерева, угольники делают из рогового каучука и из целлулоида. Каучук менее изменчив, чем дерево, он коробится лишь от довольно сильного нагревания, но он чёрен, грязи и пятен от туши на нём не видно, и поэтому он легко грязнит бумагу. Целлулоид, может быть, окажется удобен, так как в последние годы ему успели придать большую прочность и меньшую возгораемость. Металлические линейки слишком тяжелы, а медные к тому ещё сами марают бумагу; стальные употребляются только для обрезки готовых чертежей.

Главным орудием чертёжника служит чертёжное перо или «рейсфедер». Он состоит из двух пружинящих створок aa, винта с и ручки b, между створками жидкая тушь держится вследствие капиллярности; если обе створки хорошо прилегают к бумаге, то тушь пристаёт к ней между ними, черта выходит резко ограниченная. Новейший тип, изготовляемый Керном и Гизи в Швейцарии, а также Герлахом в Варшаве, короче и крепче, чтобы устранить суживание щели от надавливания на линейку; он вытачивается из одного куска, снабжается продольным прорезом и винтом a для укрепления в ручке. Для тонких линий концы закругляют острее, а для толстых — тупее, чтобы между широкими створками держалось побольше чернил. В старину делали одну створку на шарнире, чтобы удобнее чистить, но шарнир очень скоро расшатывается, а вычистить и так не трудно бумажкой, смочив рейсфедер в воде. Линии толще 1 мм трудно провести сразу, обыкновенно проводят много лишь тонких линий. Поэтому для хорошего рейсфедера нужны следующие качества: обе его створки должны прикасаться одновременно к бумаге; когда черта проводится на удобном расстоянии от линейки, края створок должны быть гладки и тонки, но не резать бумаги. К ширине щели прибавляется и ширина прикасающихся краёв створок, так что для тонкой черты они должны быть тонки, но не остры. Щель между створками клинообразна, а сбоку они заточены округло, значит, черта будет выходить тоньше, когда рейсфедер держат вертикально, и тем шире, чем он наклоннее. Но по устройству руки человеческой наклон этот сам собой меняется, когда ведут длинную черту, и чертёжнику надо много навыка, чтобы избежать этого недостатка. Поэтому самые кончики должны быть изнутри немного отогнуты, чтобы при обычной ширине черты их внутренние поверхности были близки к параллельности. Несознательное соблюдение этого условия и делает то, что иной рейсфедер работает лучше других. От употребления рейсфедеры скоро тупятся, но чертёжник легко может исправлять их сам; для литографов концы створок закаливают, в таком случае их надо притачивать на бруске, а обыкновенным, мягким можно возвратить прежнюю форму мелким напилком. Сначала, свинтив створки до взаимного прикосновения, кончики обтачивают с боков, не обращая внимания на то, что края становятся толще. Сделав это, рейсфедер раскрывают на обычную ширину и удостоверяются, что обе створки прикасаются, когда черта проводится на удобном расстоянии от линейки. После этого можно восстановить параллелизм внутренних поверхностей створок у самого конца для наибольшего их сближения и тщательно их сгладить наждачной бумагой. Если при этом слишком округлятся края с внутренней стороны, их следует снова подточить по бокам. Тогда надо внимательно подточить створки снаружи, пока их кромки не станут почти остры. Чтобы они не резали бумагу, надо взять кусочек самой мелкой наждачной бумаги, положить его на довольно мягкую подкладку, например на толстую пропускную бумагу, и провести по ней раскрытым рейсфедером раза два, намеренно много меняя его наклон по ту и другую сторону вертикальной линии. Неровности краёв сгладятся, и рейсфедер станет чертить чисто и мягко. Если он ещё режет бумагу, надо повторить приём, но осторожно, а то внутренние края слишком округлятся и тонкие черты нельзя будет проводить. Для быстрой установки на заданную толщину черты удобен «калиберный» рейсфедер; для толстых линий — двойные рейсфедеры: можно запустить тушь в концы 1 и 3 рейсфедеров a и b и, проведя сразу двойную черту, заполнить промежуток между ними кисточкой, или же, сблизив винтом Роба концы, ввести тушь и в промежуток 2. При этом для очень широких линий туши не хватает, и легко сделать кляксу. Для облегчения черчения по лекалам рейсфедер делают искривлённым; когда гайка A отпущена, он поворачивается около оси ручки, в B. Для пунктирных линий придумано много приспособлений, но все они не годятся или работают слишком медленно.

Классический «циркуль» сильно изменился в последнее время. Форма его головки A не особенно удобна для поворачивания, а стальные концы CB и C1B1 своими острыми рёбрами размалывают центры в бумаге. Поэтому к шарниру стали приделывать цилиндрическую державку, а кончики стали делать коническими. Для удобства установки в «волосном» циркуле одну ножку AC1 укрепляют на пружине, сгибаемой винтом B до положения C. Трёхконечный циркуль употребляется редко, хотя он довольно удобен для перечерчивания небольших чертежей: две ножки остаются неизменными, а третью ставят в переносимую точку чертежа, когда первые две воткнуты на старых местах. Круговой циркуль нового типа, с переменными ножками, трубчатого типа и вставки держатся одним трением. Для центра вставляется особая булавка, изображённая в увеличенном виде на фиг. 24 таблицы: заплечико m и мешает острию рейсфедера рвать и растирать бумагу. В другую ножку можно вставлять карандаш, или рейсфедер, или же удлиняющее колено для тех же принадлежностей. Круговой рейсфедер снабжается шарниром, чтобы его можно было устанавливать под тем же углом наклона к бумаге при разных раскрытиях циркуля. Делают и складные, карманные циркули; на фиг. 26 таблицы изображён «русский циркуль», как его называют французы. Для очень маленьких кружков приходится употреблять «кронциркуль»; его делают и с карандашной трубкой. При снимании копии чертежа в изменённом масштабе удобен пропорциональный циркуль. У него концы Aa и Bb загнуты вбок; этим достигается вертикальность накола и неизменяемость отношения плеч, когда приходится подтачивать концы. Ящик с чертёжными инструментами носит название «готовальни».

См. также

Примечания

Литература

Ссылки

wikiredia.ru

Применение масштаба в черчении | Черчение для школьников

В практике приходится вычерчивать очень крупные детали, как например детали самолета, корабля, автомашины, и очень мелкие: детали часового механизма, некоторых приборов и т. д. Крупные детали не поместятся на чертеже стандартного формата, если не уменьшить их изображение. Мелкие детали, которые порой еле заметны простым глазом, невозможно вычертить в натуральную, т. е. истинную, величину имеющимися чертежными инструментами. Поэтому в черчении изображения больших деталей уменьшают, а малых увеличивают по сравнению с действительными размерами.

Число, которое показывает, во сколько раз изображение больше или меньше действительных размеров детали, называется масштабом. Говоря иными словами, масштаб — это отношение линейных размеров изображения к линейным размерам самой детали.

Масштабы чертежей стандартизованы. Стандарт разрешает выбирать следующие масштабы:
rn

    rn
  • для уменьшения: 1 : 2, 1:5, 1 : 10, 1 : 20, 1 : 50;
  • rn
  • для увеличения: 2 : 1,5 : 1, 10 : 1.
  • rn

rnНаиболее желателен масштаб 1 : 1. В этом случае при выполнении чертежа не нужно пересчитывать размеры детали.

На Чертежах масштабы записывают так: M1 :2, М5:1, М1:1 и т. д.

Следует помнить, что, в каком бы масштабе ни выполнялось изображение, размеры на чертеже проставляют действительные, т. е. те, которые имеет деталь в натуре.

rn

Ответьте на попросы

    rn
  1. Для чего служит масштаб?
  2. rn
  3. Что называется масштабом?
  4. rn
  5. Какие масштабы увеличения установлены стандартом? Какие масштабы уменьшения?
  6. rn
  7. Как записывают масштаб на чертеже?
  8. rn
  9. Что означают на чертеже записи: М 10:1, M 1:5, M 1:1?
  10. rn
Посмотреть работы выполненные хенд мейд в Бишкеке любителями и профи.

polynsky.com.kg

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
