Состав чугуна

Чугун это  сплав железа и углерода ( количество которого составляет более 2,14%), характеризуется эвтектическим образованиями. Углерод в чугуне  находится в виде графита и цементита. В зависимости от форм графита, и количества цементита чугун разделяют на: белый и серый, ковкий и высокопрочный чугун. Хим. состав чугуна содержит в себе постоянные примеси (Si, Mn, PS, P), а в редких случаях также присутствуют легирующие элементы как(> Cr, Ni, V, Al и др.). Обычно чугун хрупкий. Большому распространению чугуна в машиностроении способствовало наличие хороших литейных, а также прочность и твердость. Мировое производство чугуна до кризиса 2008-м составило более 953 млн. тонн (в частности в Китае выплавили- 477 млн. тонн).

Химический состав чугуна и его виды

Белые и серые виды чугуна различают по цвету излома, который обусловливается структурой углерода в чугуне как карбида железа или же свободного графита, высокопрочный чугун с шаровидным графитом, чугуны с вермикулярным графитом называются ковкими. Углерод в белом чугуне находится в виде цементита, а в сером чугуне- в находится в виде графита.

Состав  чугуна белого

В белом чугуне весь присутствующий углерод прибывает в состоянии цементита. В структуру  белого чугуна входит – перлит, ледебурит, также цементит. Через светлый оттенок чугун получил название белый.

Состав серого чугуна и его структура

Серый чугун – вид чугуна, который, не содержит ледебурита, в нем весь углерод (или часть углерода) находится в виде графита. Название получил благодаря серому цвету поверхности излома.

Принадлежит наряду с белым чугуном, к основным видам чугуна. В состав серого чугуна, кроме железа и углерода (2,5 … 4,5%), входит кремний около(0,8 … 4,5%), а также марганец (0,1 … 1,2%), и фосфор (0 , 02 … 0,3%) с серой (0,02 … 0,15%). Предел прочности серых чугунов при растяжении – 100 … 350 МПа, сжатия – 450 … 1400 МПа, твердость по Бринеллю – 143 … 289 HB.

Основная характеристика серого чугуна  низкое сопротивление отрыва, достаточно низкая ударная вязкость. Поэтому чем мельче есть графитовые пластины и чем сильнее пластины изол

elhow.ru

Чугуны, классификация чугунов, свойства

Чугун – сплав железа с углеродом, в котором углерода больше 2.14%.

Рис. 11. Классификация чугунов

Белый и серый чугун. Серый и белый чугуны резко различаются по свойствам. Белые чугуны очень твердые и хрупкие, плохо обрабатыва­ются режущим инструментом, идут на переплавку в сталь и называются передельными чугунами. Часть белого чугуна идет на получение ков­кого чугуна.

Серые чугуны — это литейный чугун. Серый чугун поступает в произ­водство в виде отливок. Серый чугун является дешевым конструкцион­ным материалом. Он обладает хорошими литейными свойствами, хоро­шо обрабатывается резанием, сопротивляется износу, обладает способ­ностью рассеивать колебания при вибрационных и переменных на­грузках. Свойство гасить вибрации называется демпфирующей способ­ностью. Демпфирующая способность чугуна в 2—4 раза выше, чем ста­ли. Высокая демпфирующая способность и износостойкость обуслови­ли применение чугуна для изготовления станин различного оборудова­ния, коленчатых и распределительных валов тракторных и автомо­бильных двигателей и др. Выпускают следующие марки серых чугунов (в скобках указаны числовые значения твердости НВ) :СЧ 10(143—229), СЧ 15 (163-229), СЧ 20 (170-241), СЧ 25 (180-250), СЧ 30(181-255), СЧ 35 (197-269), СЧ 40 (207-285), СЧ 45 (229-289).

Серый чугун получают при добавлении в расплавленный металл веществ, способствующих распаду цементита и выделению углерода в виде графита. Для серого чугуна графитизатором является кремний. При введе­нии в сплав кремния около 5% цементит серого чугуна практически пол­ностью распадается и образуется структура из пластичной ферритной основы и включений графита. С уменьшением содержания кремния цементит, входящий в состав перлита, частично распадается и образуется ферритно-перлитная струк­тура с включениями графита. При дальнейшем уменьше­нии содержания кремния формируется структура серо­го чугуна на перлитной осно­ве с включениями графита.

Механические свойства серых чугунов зависят от метал­лической основы, а также формы и размеров включений графита. Наиболее прочными являются серые чугуны на пер­литной основе, а наиболее плас­тичными —серые чугуны на ферритной основе. Поскольку графит имеет очень малую проч­ность и не имеет связи с метал­лической основой чугуна, поло­сти, занятые графитом, можно рассматривать как пустоты, над­резы или трещины в металличе­ской основе чугуна, которые значительно снижают его проч­ность и пластичность. Наиболь­шее снижение прочностных свойств вызывают включения графита

в виде плас­тинок, наименьшее — включения точечной или шарообразной формы.

По физико-механическим характеристикам серые чугуны условно можно разделить на четыре группы: малой прочности, повышенной проч­ности, высокой прочности и со специальными свойствами.

Легированный серый чугун имеет мелкозернистую структуру и лучшее строение графита за счет присадки небольших количеств никеля и хрома, молибдена и иногда титана или меди.

Модифицированный серый чугун имеет однородное строение по сечению отливки и более мелкую завихренную форму графита. Химический состав шихты для изготовления модифицированного чугуна подбирают таким, чтобы обычный модифицированный чугун затвердевал бы в отливке с отбелом (т.е. белым или половинчатым). Модификаторы — ферросили­ций, силикоалюминий, силикокальций и др. — добавляют в количестве 0,1 —0,3% от массы чугуна непосредственно в ковш во время его заполне­ния. В структуре отливок из модифицированного серого чугуна не со­держится ледебуритного цементита. Вследствие малого количества вводи­мого в чугун модификатора его химический состав практически остается неизменным. Жидкий модифицированный чугун необходимо немедлен­но разливать в литейные формы, так как эффект модифицирования ис­чезает через 10—15 мин.

Высокопрочный чугун. Механические свойства высокопрочного чугуна позволяют приме­нять его для изготовления деталей машин, работающих в тяжелых ус­ловиях, вместо поковок или отливок из стали. Из высокопрочного чугуна изготовляют детали прокатных станов, кузнеч но-прессового оборудования, паровых турбин (лопатки направляющего аппарата), тракторов, автомобилей (коленчатые валы, поршни) и др. Так, напри­мер, коленчатый вал легковой автомашины “Волга” изготовляют из высокопрочного чугуна следующего состава: 3,4-3,6% С; 1,8-2,2% Si; 0,96-1,2% Mn; 0,16-0,30% Cr; <0,01 % S; <0,06% P и 0,01-0,03% Mg. Низкое содержание серы и фосфора и небольшие пределы содержания других химических элементов обеспечиваются тем, что такой чугун выплавляют не в вагранке, а в электрической печи. После термической обработки механические свойства чугуна получаются весьма высоки­ми: Ов= 620-650 МПа; §= 8-12 % и твердость НВ = 192-240.

Ковкий чугун. Ковкий чугун — условное название более пластичного чугуна по сравнению с серым. Ковкий чугун никогда не куют. Отливки из ковкого чугуна получают длительным отжигом отливок из белого чугуна с перлитнс-цементитной структурой. Толщина стенок отливки не должна превышать 40—50 мм. При отжиге цементит белого чугуна распа­дается с образованием графита хлопьевидной формы. У отливокс толщиной стенокболее 50 мм при отжиге будет образовываться нежелательный пластинчатый графит.

Ковкий чугун широко применяют в автомобильном, сельскохозяйст­венном и текстильном машиностроении. Из него изготовляют детали высо­кой прочности, способные воспринимать повторно-переменные и удар­ные нагрузки и работающие в условиях повышенного износа, такие как картер заднего моста, тормозные колодки, ступицы, пальцы режущих аппа­ратов сельскохозяйственных машин, шестерни, крючковые цепи и др. Широкое распространение ковкого чугуна, занимающего по механичес­ким свойствам промежуточное положение между серым чугуном и сталью, обусловлено лучшими по сравнению со сталью литейными свойствами белого чугуна, что позволяет получать отливки сложной формы. Ковкий чугун характеризуется достаточно высокими антикоррозионными свой­ствами и хорошо работает в среде влажного воздуха, топочных газов и воды.

Чугуны со специальными свойствами. Такие чугуны используют в различных отраслях машиностроения тогда, когда отливка, кроме проч­ности, должна обладать теми или иными специфическими свойствами (износостойкостью, химической стойкостью, жаростойкостью и т. п.). Из большого количества чугунов со специальными свойствами приве­дем в качестве примеров следующие.

Магнитный чугун используют для изготовления корпусов электричес­ких машин, рам, щитов и др. Для этой цели наилучшим является ферритный чугун с шаровидным графитом.

Немагнитный чугун используют для изготовления кожухов и бандажей различных электрических машин. Для этого применяют никеле-марган-цовистый чугун, содержащий 7-10% Мп и 7-9% Ni, а также марганцево-меднистый чугун, в котором содержится 9,8% Мn и 1,2-2,0% Си.

Жаростойкий чугун – чугаль содержит 20-25% А1.

К чугунам со специальными свойствами относят также упомянутые ранее ферросплавы – ферромарганец, ферросилиций и т.д., предназна­ченные для раскисления и легирования стали при ее выплавке.

studfiles.net

Железоуглеродистые сплавы — сталь и чугун

Наиболее широкое применение в современном машиностроении имеют железоуглеродистые сплавысталь и чугун.

Сталь — это сплав железа с углеродом; содержание углерода в стали не превышает 2%.

К сталям относятся:

  • техническое железо,

  • конструкционная и

  • инструментальная сталь.

Чугун — сплавы железа с углеродом, в которых содержание углерода превышает 2%. Среднее содержание углерода в чугуне 2,5—3,5%.

Кроме железа и углерода, в сталях и чугунах присутствуют примеси:

  • кремний и марганец в десятых долях процента (0,15— 0,60%)

  • сера и фосфор в сотых долях процента (0,05—0,03%) каждого элемента.

Сталь

Сталь с содержанием углерода до 0,7% применяется для изготовления:

  • листов,

  • ленты,

  • проволоки,

  • рельсов,

  • таврового и уголкового железа,

  • различного фасонного профиля,

  • а также для многочисленных деталей в машиностроении: шестерни, оси, валы, шатуны, болты, молотки, кувалды и т.п.

Сталь с содержанием углерода свыше 0,7% применяется для изготовления различного режущего инструмента:

  • резцы,

  • сверла,

  • метчики,

  • бородки,

  • зубила и др.

Свойства стали зависят от содержания углерода. Чем больше углерода, тем сталь прочнее и тверже.

Чугун

Машиностроительный чугунприменяют для производства отливок всевозможных деталей машин.

По составу и строению чугуны делятся на:

  • белый,

  • серый,

  • ковкий.

Ковкий чугун

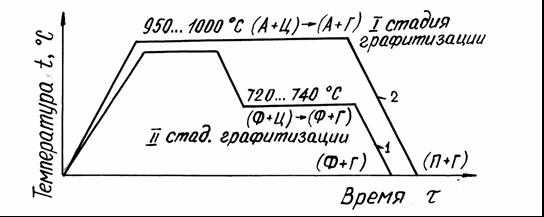

Ковкий чугун получается в результате специальной обработки белого чугуна. В белом чугуне весь углерод находится в химически связанном состоянии с железом (Fe3C — цементит), что придает этому чугуну большую твердость и хрупкость и плохую обрабатываемость.

Белый чугун

В машиностроении белый чугун применяют для изготовления отливок, отжигаемых на так называемый ковкий чугун.

При отжиге цементит разлагается па железо и свободный углерод, и отливки приобретают невысокую твердость и хорошую обрабатываемость.

Серый чугун

Наиболее широкое применение в технике имеет серый чугун, в котором большая часть углерода находится в свободном состоянии, в виде графита. Этому способствует высокое содержание кремния.

Такой чугун обладает хорошими литейными качествами и применяется для производства чугунных отливок. Детали из этого чугуна получаются путем отливки в земляные или металлические формы (станины, шестерни, цилиндры, блоки и т.п.).

Благодаря наличию свободного углерода (графита) серый чугун имеет небольшую твердость и хорошо обрабатывается резанием.

§

www.conatem.ru

Применение чугуна разных марок в различных отраслях промышленности

Сплав железа, имеющего в своем составе углерод, называется чугуном. В некоторых случаях в состав добавляются легирующие добавки, влияющие на его потребительские качества. Чугун — это металл, который применяется в первую очередь в черной металлургии. Из него не только получают сталь, он востребован и при изготовлении кованных художественных деталей.

Серый чугун

Для машиностроения в основном применяется серый чугун, имеющий в своем составе графит. Детали, изготовленные из такого материала, не реагируют на возникающие напряжения, они поглощают колебания, появляющиеся в случае вибрации механизмов. Из него изготавливают детали ответственного назначения:

  1. Втулки;
  2. Станины станков;
  3. Тяжелые основания.

В качестве конструкционного материала его стали применять практически на всех предприятиях машиностроительной отрасли. Самыми большими потребителями серого чугуна стали следующие отрасли промышленности:

  1. Автомобилестроение;
  2. Станкостроение;
  3. Металлургия;
  4. Санитарная.

Детали тракторов, материалом которых стал серый чугун, достигают 20% от всего количества его деталей. Такое использование этого сплава связано с высокой износостойкостью. Он не задирается в случае большого трения и отсутствии смазки, иными словами, обладает демпфирующей способностью. Из него изготавливают:

  1. Блоки;
  2. Крышки подшипников;
  3. Тормозные диски;
  4. Феррадо;

Для изготовления головки блока различных двигателей, используют низколегированный сплав следующих марок:

  1. СЧ20;
  2. СЧ25.

Главными требованием, предъявляемыми к СЧ, при производстве гильз, стали:

  1. Перлитная структура;
  2. Графит;
  3. Высокая твердость.

Для моторов автомобилей любой конструкции используются гильзы цилиндров, изготовленные из специального легированного сплава. В большинстве случаев используется его фосфористая фракция.

Дизельные двигатели при работе создают большую нагрузку на блок цилиндров, поэтому для них используют легированные чугуны. Головки цилиндров изготавливают из высокоуглеродистых легированных марок,

Такие же требования соблюдаются при изготовлении отливок гильз, материалом которых является низколегированный сплав. Химический состав этого материала зависит от нескольких технологических характеристик:

  1. Способа плавки;
  2. Габаритов отливки;
  3. Технологичности формы.

На автомобилях устанавливают чугунные распределительные валы, отличающиеся высокой износостойкостью. Этот параметр достигается благодаря поверхностной закалке, которой подвергают металл.

Когда деталь эксплуатируется на больших скоростях, когда имеет место сухое трение, необходимо чтобы была повышенная износостойкость материала и высокий коэффициент трения. Именно в таких условиях данный сплав просто незаменим.

Тормозные барабаны, работающие в таких условиях, изготавливают из СЧ20. Когда деталь испытывает высокие нагрузки, и возможно появление термических трещин, используют специальный термостойкий сплав с высоким содержанием углерода и высоким уровнем легирования.

Для особо тяжелых условий , устанавливают детали, материалом которых является перлитный чугун. В его составе находится вермикулярный графит.

Вращение маховика при работе достигает 7000 об/мин. Такая скорость вызывает появление растягивающих напряжений. Вращающаяся поверхность маховика постоянно касается рабочей поверхности другой детали. Такое трение вызывает сильное выделение тепла в результате возникают термические трещины, которые отрицательно влияют на прочность детали.

Чтобы повысить прочность, учитывая большой вес маховика и размер его сечения, он изготавливается из различных марок:

  1. СЧ25;
  2. СЧ30;
  3. СЧ35.

Он должен обеспечивать прочность заготовки выше 250 Н/мм2. Иногда СЧ 35 имеет прочность, которой не хватает для обеспечения нормальной работы маховика. В этом случае используют чугун, куда добавляют шаровидный графит.

Легковые автомобили могут похвастаться чугунными крышками, закрывающими коренные подшипники. Эта конструкция встречается в большинстве случае на машинах с карбюраторным двигателем. Чтобы обеспечить перлитную структуру, а также высокую твердость, превышающую 200 НВ, для изготовления крышек подшипников, применяют СЧ25.

Изготовление коллекторов

В автомобиле на выпускные коллекторы действуют выхлопные газы, температура которых доходит до 90 градусов. Коллекторы под воздействием агрессивной среды окисляются, деформируются и трескаются.

Использование серого чугуна обеспечивает долговечность таким деталям и высокую экономичность. В связи с тем, что толщина стенок коллектора очень мала, менее 7 мм, для их изготовления применяют СЧ15. Чтобы повысить его жаростойкость, проводят легирование чугуна хромом, или никелевыми добавками.

Для изготовления коллекторов, испытывающих большие термические нагрузки, используют:

  1. Ковкий чугун;
  2. С добавками шаровидного графита;

Все вышеперечисленные материалы обладают высокой термостойкостью и устойчивостью к агрессивным средам, щелочам и окислам.

Станкостроение

Из серого чугуна в станкостроении изготавливается большое количество литых деталей, работающих во всевозможных условиях, масса которых может достигать 100 тонн, при максимальной толщине стенки 200 миллиметров.

Классификация таких литых деталей в станкостроении, в зависимости от конструкций, от создавшихся условий эксплуатации соответствует действующему стандарту.

Для каждой детали подбирается специальная марка чугуна. Она зависит от следующих параметров:

  1. Классности заготовки;
  2. Толщины стенки;
  3. Твердости;
  4. Микроструктуры.

Учитывая специфику многих станкостроительных деталей, которые работают в основном на жесткость, для их изготовления предпочитают использовать чугун, имеющий повышенную твердость, достаточно низкую пластичность.

У таких чугунов химический состав отличается высоким содержанием марганца, и низким количеством углерода. Чтобы получить высокую твердость чугуна, используют легирование и другие технологические процессы.

Заготовки из СЧ нашли широкое применение в металлургическом оборудовании:

  1. Листопрокатные валки;
  2. Изложницы;
  3. Шлаковые чаши.

Сантехника

Очень много чугунных изделий применяется в сантехнике. Из чугуна изготавливают:

  1. Радиаторы отопления;
  2. Трубы;
  3. Фитинги;
  4. Раковины;
  5. Кухонные мойки.

И сегодня остаются востребованными чугунные ванны, которых отличает высокая прочность, долговечность и надежность. Такие изделия можно эксплуатировать десятки лет. Они сохраняют свой первоначальный вид и не требуют замены.

Из чугуна мастера изготавливают художественные шедевры. К примеру, набережные Санкт-Петербурга, украшены чугунными литыми деталями. Гуляя по улицам города можно встретить ажурные ворота, оригинальные чугунные ограждения. В скверах можно увидеть чугунные памятники.

Применение ковкого чугуна

Этот материал отличается великолепной демпфирующей способностью, он способен отлично работать при очень низких температурах. Этот вид чугуна применяют при производстве ответственных деталей тракторов, а также автомобилей, которым придется выполнять свою работу в тяжелых климатических условиях.

Нашли свое применение детали из ковкого чугуна и в электрической промышленности. Из него изготавливают:

  1. Клеммы;
  2. Крючья изоляторов;
  3. Державки проводов.

Такие изделия прекрасно справляются с силовыми нагрузками, они могут изгибаться при механическом воздействии.

В текстильном машиностроении, ковкий чугун используется при изготовлении:

  1. Шестерен;
  2. Вилок
  3. Спиц;
  4. Деталей, для бумагопрядильных машин.

Иначе говоря, для деталей, испытывающих большие статические нагрузки, подвергающиеся трению и быстрому износу. Для таких изделий применяют антифрикционный ковкий чугун, способный создавать минимальное трение, там, где имеется максимальный контакт деталей.

Ковкий чугун используется и в сантехнических изделиях. Из него изготавливают:

  1. Водопроводные отводы;
  2. Фланцевые переходники;
  3. Задвижки;
  4. Радиаторы отопления.

Эти изделия могут работать длительное время в водной среде.

Газовые системы используют ковкий чугун для изготовления выпуска фитингов, соединяющих трубы, где имеют место всевозможные разветвления.

Самые разные марки ковкого чугуна нашли широкое применение в ландшафтном дизайне, когда происходит формирование декорирующих деталей:

  1. Оригинальные изгороди;
  2. Скамейки;
  3. Ворота;

Применяется такой сплав и в мебельной промышленности, для элементов, на которые могут влиять атмосферные осадки:

  1. Террасная мебель;
  2. Беседки.

Из него изготавливаются детали для бытового оборудования:

  1. Ванн;
  2. Стиральных машин;
  3. Газовых плит;
  4. Сковородок;
  5. Котелков.

Очень много деталей автомобилей сделаны из ковкого чугуна. К ним относятся:

  1. Приводы;
  2. Колесные ступицы
  3. Шестерни;
  4. Картеры;
  5. Кронштейны двигателей;
  6. Катки;
  7. Тормозные колодки;
  8. Накладки;
  9. Балансиры
  10. Карданные валы;
  11. Коллекторы.

Не обходится и судостроение без ковкого чугуна. При изготовлении оборудования для кораблей, КЧ применяется для производства:

  1. Иллюминаторов;
  2. Мачтовых скоб;
  3. Уключин;
  4. Брештук;
  5. Водяной арматуры.

Не забыт ковкий чугун и в железнодорожной промышленности. При строительстве вагонов из него изготавливают:

  1. Запасные части к воздушным тормозам;
  2. Подшипники;
  3. Кронштейны
  4. Тяговые и сцепные системы;
  5. Скобы.

Уже много веков человечество использует чугун, сегодня практически каждый человек имеет дело с таким сплавом. Он отличается высокой прочностью и имеют относительно невысокую стоимость. Единственным недостатком чугунных деталей является их хрупкость. Но, при правильной технологии получения чугуна, этот недостаток минимизируется, поэтому чугунные детали так широко применяются в вышеописанных отраслях промышленности.

Оцените статью: Поделитесь с друзьями!

stanok.guru

виды чугунных сплавов, составляющие компоненты и плотность, методы сварки

Для изготовления конструкций используются различные сплавы. Одним из наиболее распространённых материалов является чугун. Многим он знаком по радиаторам отопления, а также ваннам, которые изготавливаются преимущественно из него. Чугун представляет собой сплав, в котором большая часть его состава приходится на углерод и железо.

Составляющие компоненты чугуна

Содержание железа и углерода составляет 2,1%. Кроме них, этот сплав содержит кремний около 3%, а также марганец около 1%. Помимо перечисленных элементов, в состав этого сплава входит также сера и фосфор.

При его производстве в состав вносятся легирующие добавки в виде:

  • никеля;
  • хрома;
  • алюминия.

Если легирующие добавки в составе чугунного сплава отсутствуют, а процесс термообработки он не прошёл, то это приводит к снижению таких его качеств, как:

  1. Прочность.
  2. Твёрдость.
  3. Пластичность.

Виды чугуна

Как было сказано выше, одним из основных компонентов этого сплава является углерод. В этом материале он присутствует в виде цементита и графита.

В зависимости от количества содержащегося в чугуне цементита и формы присутствующего в нём графита, чугунные сплавы могут различаться на следующие виды:

  • Белые.
  • Серые.
  • Ковкие.
  • Половинчатые.
  • Высокопрочные.

Белый чугун — под ним принято понимать сплав, в котором содержащийся углерод представлен в форме цементита. На изломе этот сплав имеет светлый оттенок. Характерной особенностью белого чугуна являются высокие показатели твёрдости.

Поэтому при его использовании обработке режущим инструментом его не подвергают. Обычно белый чугун используют для производства различных видов ковки.

Серый чугун — в его составе углерод представлен в виде графита. На излом это сплав имеет серый оттенок. До этой разновидности чугунного сплава характерны высокие литейные свойства. Этот материал можно подвергать различным видам металлической обработки.

Ковкий чугун — его производят из белого сплава с обязательной термической обработкой. Получаемый материал используется главным образом для изготовления чугунных изделий, используемых в конструкции автомобилей и тракторов.

Углерод присутствует в составе половинчатого чугуна. В нём он представлен в форме графита и цементита. Используют его главным образом в качестве фрикционного материала при изготовлении деталей, от которых требуются высокие показатели износоустойчивости.

Высокопрочный чугун — этот сплав содержит шаровидный графит. Его образование происходит в процессе кристаллизации. Материал высокой плотности применяется для изготовления важных деталей, используемых в машиностроении. Также из него изготавливают элементы высокопрочных труб водопровода, а также составные части газо — и нефтепроводов.

Способность чугуна к свариванию

В технологическом смысле способность чугуна к свариванию очень низкая. Это обусловлено множеством причин:

  • Когда происходит быстрое охлаждение сварного шва, возникают отбелённые участки. Для них характерен высокий уровень твёрдости. Это негативным образом отражается на возможности обработки механическим способом.
  • Если свариваемые материалы нагреваются или охлаждаются неравномерно, то на сварном шве возникают трещины, что связано с высокой хрупкостью чугунного сплава.
  • Так как чугун является жидкотекучим сплавом, то сложной задачей является удержание от вытекания расплавленного металла. Это создаёт трудности для формирования сварного шва.
  • При сварке металла в шве могут возникать поры, что обусловлено интенсивным выделением газов.
  • Выполнение работ по свариванию чугунных изделий приводит к непроварам. Это обусловлено наличием тугоплавких оксидов, которые образуются в результате процессов окисления кремния и ряда других элементов, присутствующих в составе этого сплава.

Характеристики разновидностей чугуна

Основными компонентами этого сплава являются железо и углерод. Кроме них, чугун содержит разнообразные примеси, благодаря которым он приобретает определённые свойства. При производстве чугунного сплава доля углерода в нём не должна превышать 2,14%.

Если это условие не будет выполняться, то материал будет являться не чугуном, а сталью. Благодаря углероду он приобретает высокие показатели твёрдости, но при этом у него снижаются такие характеристики, как ковкость и пластичность.

Это объясняет то, что даже качественный чугун является хрупким материалом. При производстве отдельных марок чугуна в состав вводятся дополнительные присадки. Благодаря им чугун высокой плотности приобретает особые свойства.

Важной характеристикой этого металла является плотность. У него она находится на уровне 7,2 гр. на кубический сантиметр. Для производства деталей и изделий методом литья этот металл является подходящим материалом.

Детали и элементы, изготавливаемые из него, используются в различных отраслях промышленности. В плане плотности чугун лишь немного уступает некоторым маркам стали, которые по этой характеристике превосходят все сплавы железа.

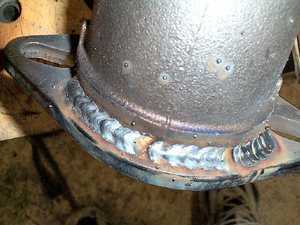

Способы сварки чугунных изделий

Для выполнения сварки материала специалисты прибегают к использованию покрытых или угольных электродов. Кроме этого, применяется порошковая проволока, а также оборудование для газовой сварки.

Если рассматривать процесс сварки чугунных изделий высокой плотности с технологической точки зрения, то нужно выделить три основных направления:

  1. Получение в составе материала качественного сварного шва.
  2. Получение низкоуглеродистого сварного шва.
  3. Получение шва, состоящего из сплавов цветных металлов.

При выполнении сварки чугунных изделий высокой плотности важной задачей является предотвращение возникновения закалённых участков. Во избежание этого выполняется предварительный прогрев деталей, которые будут сваривать. По степени прогрева выделяют следующие виды сварки:

  • горячая — при таком режиме сварки предварительный прогрев изделий осуществляется до температуры 600–650 градусов Цельсия;
  • полугорячая — подготовленное для сварки изделие высокой плотности подогревается до температуры 450 градусов Цельсия;
  • холодная сварка — выполняется без предварительного подогрева.

К использованию первых двух режимов сварки чугуна высокой плотности следует прибегать в тех случаях, когда стоит задача получить сплав высокой плотности в материале сварного шва, который приближен к основному материалу.

Горячая сварка. Когда выполняется этот режим, то подготовленная для сварки холодная деталь прогревается до 650 градусов Цельсия. Это позволяет создать условия равномерного нагрева и медленного охлаждения деталей после завершения работ.

Полугорячая сварка. Когда соединение чугунных изделий производится методом полугорячей сварки, то для решения задачи повышения графитизации прибегают к использованию способа введения графитизирующих веществ. В их качестве выступают алюминий, титан или кремний. Они внедряются в область сварки, а сами детали прогреваются до температуры меньшей, чем при горячей сварке.

Холодный способ сварки чугуна

К такому режиму соединения чугунных изделий высокой плотности прибегают в случаях, если наличие чугуна не предусмотрено в составе сварного шва.

Он также используется в тех случаях, когда необходимо получить чугун высокой плотности в составе материала шва при условии использования во время сварочных работ графитизирующих веществ и допустимости возникновения незначительных дефектов.

Чугун — достаточно популярный материал, который широко применяется в промышленности для изготовления различных деталей, узлов и механизмов. Его отличает высокая прочность и плотность, чем и обусловлена его востребованность.

Сварка чугунных деталей – это актуальная проблема, которая требует серьёзного подхода. При соединении заготовок или конструкций необходимо правильно выбрать подходящий режим сварки в зависимости от свойств и качественных характеристик сварного шва, который требуется получить.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Углеродистый чугун | Учебные материалы

Чугун — это сплав железа с углеродом, в котором содержание углерода больше 2,14 %.

Кроме углерода и железа, в сплаве присутствуют примеси: кремний, марганец, фосфор, сера и др. Эти примеси оказывают существенное влияние на формирование структуры сплава, а следовательно, и на механические, физические и другие свойства чугуна.

В зависимости от того, в какой форме присутствует углерод в сплавах, различают белые, серые, ковкие и высокопрочные чугуны. По химическому составу чугун делится на углеродистый и легированный.

Белыми называют чугуны в которых углерод находится преимущественно в связанном состоянии в виде цементита Fe3С (очень небольшое количество углерода находится в составе твердого раствора). Эти чугуны, фазовые превращения которых протекают согласно диаграмме Fe-С, подразделяются на доэвтектические, эвтектический и заэвтектические. Из-за большого количества цементита белые чугуны имеют высокую твердость 450…550 НВ, хрупкие и практически не поддаются обработке резанием, поэтому в качестве конструкционных материалов практически не применяются. Их можно применять для деталей, от которых требуется высокая износостойкость поверхности. Например, изготавливают шары шаровой мельницы для размола руды и минералов.

Белые чугуны являются передельными и из них получают сталь и ковкий чугун.

Серыми называют чугуны, в которых углерод находится преимущественно в свободном состоянии в виде пластинок графита. Графит образуется при очень малой скорости охлаждения, когда степень переохлаждения жидкой фазы невелика. Он растет из одного центра и, разветвляясь в разные стороны, приобретает форму сильно искривленных лепестков. В плоскости шлифа графит имеет вид прямолинейных или завихренных пластинок, которые представляют собой сечения графитных лепестков. В изломе эти чугуны имеют серый цвет. Механические свойства чугуна обусловлены его структурой, главным образом графитной составляющей, его количеством, формой и размерами включений.

Графит имеет низкую прочность, и его можно рассматривать как внутренние надрезы, нарушения сплошности металлической основы. С увеличением содержания углерода больше выделений графита и меньше механическая прочность чугуна. Серый чугун плохо сопротивляется растяжению, хрупкий, но обладает хорошей жидкотекучестью, малой усадкой при кристаллизации, легко обрабатывается резанием, хорошими антифрикционными свойствами (графит выполняет роль смазки), поглощает вибрацию, малочувствителен к концентраторам напряжений (надрезам, выточкам).

Удельный вес серого чугуна колеблется в пределах 6,6…7,4 г/см3 и зависит от количества углерода, степени графитизации и количественного соотношения структурных составляющих.

Теплоемкость серого чугуна также зависит от вышеперечисленных факторов и в интервале температур 0…700 0С равна 16 кал/(г∙0С). Теплопроводность равна 0,16 кал/(см∙с∙0С). Средний коэффициент линейного термического расширения в интервале температур 0…100 0С можно принять (10…11)∙106 см/(см∙0С), а в интервале температур 100…700 0С он равен 14∙106 см/(см∙0С).

Основными элементами в чугунах являются Fe-C-Si и постоянными примесями — Мn, Р, S. Кремний обладает сильным графитизирующим действием, марганец затрудняет графитизацию. Сера является вредной примесью, ухудшает литейные и механические свойства чугунов.

Фосфор является в чугунах полезной примесью, так как улучшает жидкотекучесть. Участки фосфидной эвтектики увеличивают твердость и износостойкость чугуна. Чаще всего содержание фосфора находится в пределах 0,2…0,5 %. Для отливок, от которых требуется высокая износостойкость, содержание фосфора допускается 0,7 %, а для художественного литья — до 1 %.

Наглядное представление о влиянии углерода и кремния на степень графитизации чугуна и его структуру дает структурная диаграмма (толщина стенки отливки 50 мм), приведенная на рисунок 37.

I- белый чугун; II- половинчатый чугун; III- серый чугун на перлитной основе; IV- серый чугун на ферритно-перлитной основе; V- серый чугун на ферритной основе

Рисунок 37 — Структурная диаграмма

Серый чугун маркируется буквами СЧ, после которых ставится число, показывающее гарантируемый предел прочности на растяжение в кгс/мм2

(10-1 МПа).

Ферритные чугуны марок СЧ10, СЧ15, СЧ18 применяются для малоответственных деталей, испытывающих небольшие нагрузки. Например, фундаментные плиты, крышки, фланцы, рамы двигателей, компрессоров, шиберы и заслонки печей, корпусы фильтров и масленок, маховики, корпуса редукторов, насосов, тормозные барабаны, диски сцепления и др. Структура серых чугунов приведена на рисунок 38.

Феррито-перлитные чугуны марок СЧ20, СЧ21, СЧ25 применяются для деталей, работающих при повышенных статических и динамических нагрузках. Например, головки цилиндров, поршни, втулки для поршневых колец паровых цилиндров, колеса центробежных насосов, станины станков, зубчатые колеса, диафрагмы, цилиндры низкого давления и выхлопные патрубки турбин.

а- на ферритной основе; б- на ферритно -перлитной основе;

в- на перлитной основе

Рисунок 38 — Структура серых чугунов

Перлитные чугуны марок СЧ30, СЧ35, СЧ40, СЧ45 применяют для деталей, работающих при высоких нагрузках или в тяжелых условиях износа: зубчатые колеса, гильзы блоков цилиндров, распределительные валы и др. Мелкие разобщенные графитовые включения меньше снижают прочность чугунов. Измельчение графитовых включений достигается путем модифицирования жидкого чугуна ферросилицием, алюминием или феррокальцием (0,3…0,6 % от массы шихты). Отливки из серого чугуна подвергают термической обработке: для снятия внутренних напряжений — отжиг I рода (560 0С), нормализацию или закалку с отпуском для повышения механических свойств и износостойкости. Для повышения износостойкости гильз цилиндров, распределительных валов и других изделий перлитные чугуны подвергают азотированию.

Ковкими называют чугуны, в которых углерод находится в свободном состоянии в форме хлопьев. Такая форма графита и является основной причиной высоких прочностных и пластических характеристик ковкого чугуна. Термин ”ковкий чугун” является условным, поскольку изделия из него, так же как и из любого другого чугуна, изготавливают не ковкой, а путем литья, и указывает на повышенную пластичность по сравнению с серым чугуном. Состав ковкого чугуна выдерживается в довольно узких пределах: 2,4…2,9 % С; 1,0…1,6 % Si; 0,2…1,0 % Мn; до 0,18 % Р и до 0,2 % S.

Невысокое содержание углерода в ковком чугуне необходимо по двум причинам. Во-первых, для получения высоких прочностных характеристик следует уменьшить количество графитовых включений. Во-вторых, необходимо избегать выделения пластинчатого графита при охлаждении отливок в форме (с этой же целью толщина стенки отливки не должна превышать 50 мм).

Ковкий чугун получают из белого путем отжига, который продолжается иногда до 5 суток. По структуре металлической основы (рисунок 39), которая определяется режимом отжига, ковкие чугуны бывают ферритными и перлитными.

Отжиг на ферритные чугуны проводится по режиму 1 (рисунок 40), обеспечивающему графитизацию всех видов цемента белого чугуна.

а – ферритного; б – перлитного

Рисунок 39 – Микроструктура ковких чугунов

Рисунок 40 – Схема отжига белого чугуна на ковкий

Отливки из белого чугуна загружают в металлические ящики и засыпают песком или стальными стружками для защиты от окисления и медленно нагревают до температуры 950…1000 0С. В процессе продолжительной (10…15 ч) выдержки при такой температуре происходит первая стадия графитизации. Она состоит в распаде эвтектического и избыточного вторичного цементита.

К концу первой стадии чугун состоит из аустенита и включений углерода отжига (А + Г). Затем температуру медленно снижают до 720…740 0С. При этом происходит вторая стадия графитизации.

В процессе выдержки (25…30 ч) распадается цементит перлита:

П(Ф + Ц) -> Ф + Г

и образуется ковкий чугун на ферритной основе.

Перлитный чугун получают отжигом, который проводят в окислительной среде по режиму 2 (см. рис. 40). В этом случае увеличивают продолжительность первой стадии графитизации, после которой проводят непрерывное охлаждение отливок до 20 0С. Аустенит превращается в перлит (А -> П), а графит сохраняется в структуре. Получается ковкий чугун на перлитной основе.

Ковкие чугуны маркируются буквами КЧ, после которых ставятся числа, показывающие гарантируемые предел прочности на растяжение в кгс/мм2

(10-1 МПа) и относительное удлинение в процентах. Марки ковкого чугуна:

  • КЧ-30-6; КЧ 35-10; КЧ 37-12 — ферритные;
  • КЧ 45-7; КЧ 60-3; КЧ 80-1,5 — перлитные.

Из этих чугунов изготавливают детали высокой прочности, работающие в тяжелых условиях износа, способные воспринимать ударные и знакопеременные нагрузки. Большая плотность отливок ковкого чугуна позволяет изготовлять детали водо- и газопроводных установок, корпуса вентилей, кранов, задвижек.

Высокопрочными называют чугуны, в которых углерод находится в свободном состоянии в виде шаровидного графита. Их получают модифицированием магнием, который вводят в жидкий чугун в количестве 0,02…0,08 %. Ввиду того, что модифицирование чистым магнием сопровождается значительным пироэффектом, применяют сплав магния с никелем.

Чугун после модифицирования имеет следующий химический состав: 3,0…3,6 % С; 1,1…1,9 % Si;. 0,3…0,7 % Мn;. до 0,02 % S и до 0,1 % P. По структуре металлической основы чугун может быть ферритным или перлитным (рисунок 41).

а- ферритного; б- перлитного

Рисунок 41 — Микроструктура высокопрочных чугунов

Шаровидный графит — менее сильный концентратор напряжений, чем пластинчатый или хлопьевидный графит, и поэтому меньше снижает механические свойства металлической основы. Чугуны обладают высокой прочностью и некоторой пластичностью, сохраняют свою прочность до 500 0С (обычный чугун до 400 0С). Они маркируются буквами ВЧ, после которых ставится число, показывающее гарантируемый предел прочности на растяжение в кгс/мм2 (10-1 МПа). Марки высокопрочного чугуна:

  • ВЧ 38; ВЧ 42; ВЧ 50 — ферритные;
  • ВЧ 60, ВЧ 80; ВЧ 120 — перлитные.

Высокопрочные чугуны применяют в различных отраслях техники, эффективно заменяя сталь во многих изделиях и конструкциях. Например, корпуса паровых турбин, насосов, вентилей, лопатки направляющего аппарата, коленчатые валы, поршни и другие ответственные детали, работающие при высоких циклических нагрузках и в условиях изнашивания.

В некоторых случаях для улучшения механических свойств применяют термическую обработку отливок; для повышения прочности — закалку и отпуск при 500…600 0С; для увеличения пластичности — отжиг.

Недостатком высокопрочного чугуна является значительная объемная усадка, что приводит к появлению в отливках усадочной пористости, газовых раковин.

dprm.ru

Разновидности чугуна

1. Особенности нелегированных чугунов

Характеристики серого чугуна

Получение серого чугуна осуществляется в домне. Исходным материалом является руда. Формирования структуры серого сплава осуществляется только в условиях низких скоростей охлаждения. По своей форме углерод, который состоит в чугуне, напоминает пластинчатый графит. Именно поэтому излом характеризуется серым цветом.

Особенности маркировки

Для маркировки серого чугуна используются буквы СЧ и цифры. Последние из них указывают на то, какой предел прочности имеет материал в период растяжения. Данный материал характеризуется универсальными литейными свойствами – малой усадкой и высокой жидкотекучестью.

Применение

Для материала характерно наличие высокой способности к рассеиванию вибрационных колебаний в условиях переменных нагрузок. Металл характеризуется высокой циклической вязкостью. Именно поэтому из данного материала изготавливают прокатные станки, станины станков. Также из серого сплава производится изготовление маховиков, шкивов, корпусов, поршневых колец и т.д.

Характеристики высокопрочного чугуна

Высокопрочный чугун характеризуется наличием графитовых включений шаровидной формы. Получение этих включений обеспечивается благодаря модифицированию магнием серого чугуна. Благодаря шаровидной форме графита, создание резкой концентрации напряжений не происходит. Именно поэтому данный материал характеризуется высоким уровнем прочности в период растяжения и изгиба.

Высокопрочный чугун характеризуется наличием маркировки ВЧ и цифрами, которые указывают на прочность данного материала. Данный металл характеризуется высокой жидкотекучестью, а также небольшой усадкой.

Если сравнивать свойства чугуна и стали, то они очень похожи между собой. Поэтому из данного материала осуществляется производство деталей турбин, коленчатых валов двигателей для таких транспортных средств, как тракторы и автомобили, звездочек, изложниц, шестерней.

Высокопрочный чугун модифицируется следующим способом: расплав сплава смешивается со специальными добавками – модификаторами, которые берутся в небольшом количестве. Это приводит к тому, что пластины графита измельчаются, и получается графит, необходимой формы. Модифицирование приводит к улучшению механических свойств сплава: возрастание вязкости, прочности и пластичности.

Характеристики чугуна, в состав которого входит вермикулярный графит

В состав данных чугунов входит графит, который имеет вермикулярную форму, а также шаровидный графит (не более сорока процентов). Для того чтобы получить чугун, в состав которого входит вермикулярный графит, его модифицируют, используя церий и магний.

Чугун имеет маркировку буквами ЧВГ, а также цифрами, которые указывают на прочность данного материала. ЧВГ характеризуется малой усадкой, также для него присуща хорошая жидкотекучесть.

Чугун, в состав которого входит вермикулярный графит, если делать оценку его механических свойств, находится между такими материалами, как высокопрочный и серый чугун. Данный материал обладает хорошей теплопроводностью, что позволяет использовать их в средах, которые характеризуются резким перепадом температуры. ЧВГ широко применяется при производстве деталей, работающих при резких перепадах температуры.

Характеристики белого чугуна

Белый чугун является универсальным материалом, производство которого осуществляется в доменной печи с применением руд. Для формирования структуры данного материала необходимо обеспечить высокую скорость охлаждения. Белый чугун характеризуется наличием в своем составе углерода, который образует цементит (Fe3C) с высоким уровнем твердости. Белый чугун невозможно подвергнуть механической обработке. Однако из него можно получить ковкий чугун или подвергнуть его легированию и значительно увеличить его износостойкость.

Характеристики ковкого чугуна

Несмотря на название, ковкий чугун не поддается ковке. Данный материал характеризуется более высоким уровнем пластичности, чем белый чугун. Ковкий чугун характеризуется хлопьевидной формой графитовых включений. Исходным материалом для производства является белый чугун. Чтобы получить ковкий чугун, необходимо нагреть белый до 1000 градусов Цельсия и выдержать 17 – 80 часов при данной температуре, после чего осуществляется медленное охлаждение до нормальных температур. Благодаря изолированной хлопьевидной форме графита обеспечивается высокий уровень прочности и пластичности данного материала.

Для маркировки ковкого чугуна используются буквы КЧ и цифры, которые обозначают прочность материала на растяжение. КЧ обладает максимально низкой жидкотекучестью и большой усадкой.

Если делать оценку механических свойств КЧ, то он занимает промежуточную позицию между сталью и серым чугуном. Ковкий чугун широко применяется для производства литых деталей, работа которых осуществляется в условиях небольших ударных нагрузок – рычагов, педалей. Также данный материал широко применяется при изготовлении трубопроводной арматуры.


2. Особенности легированных чугунов

Легированный чугун получается путём введения в состав обычного чугуна легированных компонентов, таких как кремний, хром, алюминий и другие. С помощью легирования чугун получает особые свойства. Легированные чугуны по своим особенностям могут быть:

• Износостойкими;
• Жаростойкими;
• Антифрикционными;
• Жаропрочными.

Маркировка легированных чугунов осуществляется в соответствии с типом стали: Ч является жаропрочным чугуном, ИЧ – износостойким чугуном, АЧ – антифрикционным чугуном, ЖЧ – жаростойким чугуном. После этого могут идти буквы, которые указывают на легирующие элементы. После букв идут цифры, которые рассказывают о примерном содержании легирующих элементов в процентном соотношении. При отсутствии цифры можно судить о наличии примерно одного процента легирующего элемента.

Характеристики износостойкого чугуна

Износостойкость – такое свойство материала, которое позволяет сопротивляться изнашиванию при трении. Для того чтобы обеспечить чугун этим свойством, в белый чугун добавляют хром, никель, титан, вольфрам и молибден.

 Для маркировки износостойкого сплава применяют буквы ИЧ и цифры, указывающие на процентное количество легирующих элементов в них.

Износостойкий чугун характеризуется высоким уровнем стойкости к абразивному износу, что позволяет применять его для производства дисков сцепления, тормозов, деталей для насосов, которыми осуществляется перекачивание абразивных сред, деталей для пескометов.

Характеристики жаростойких чугунов

Жаростойкостью называют характеристику, при которой материал способен сопротивляться окислению в газовой среде при высоких температурах.

Обеспечение жаростойкости осуществляется в результате того, что легируется серый или белый чугун с использованием таких материалов, как кремний, хром, алюминий. На поверхности материала имеются плотные защитные окисные пленки, с помощью которых осуществляется предохранение сплава от окисления в условиях высоких температур.

Маркировка жаростойкого чугуна осуществляется с применением букв ЖЧ. После этого идут цифры, которыми осуществляется обозначение легирующих элементов.

С помощью ЖЧ изготавливаются детали, которые работают в щелочной, газовой, воздушной среде, и способны выдержать температуру до 1100 градусов Цельсия. Их применяют при производстве конструкций для таких печей, как термические, доменные и мартеновские.

Характеристики жаропрочного чугуна

Жаропрочностью называют способность металла к сохранению своих свойств в условиях высоких температур.
Жаропрочность осуществляется, если легируется серый или белый чугун с применением таких материалов, как хром, никель, молибден или медь. Все жаропрочные материалы одновременно являются и жаростойким, однако не все жаростойкие материалы являются жаропрочными. Маркирование жаропрочного сплава осуществляется буквой Ч.

Данный материал широко применяется для производства газовых печей. С его помощью изготавливают детали, установка которых осуществляется в дизельные двигатели компрессорного оборудования. Также детали из этого материала устанавливаются в саунах и банях. Жаропрочным чугуном является материал, который имеет шаровидный графит.


Характеристики антифрикционных чугунов

Антифрикционностью называют возможность материала работать в условиях трения. Антифрикционный чугун может быть серым, высокопрочным или ковким чугуном, который характеризуется перлитной или перлитно-ферритной структурой (перлита < 85 %). Для легирования антифрикционных чугунов в большинстве случаев используется хром, медь или титан.

Это приводит к получению мелкодисперсной перлитно-ферритной структуры. Антифрикционный чугун обладает следующими свойствами: высоким уровнем износоустойчивости и достаточно низкой стоимостью. Если сравнивать данный материал с бронзой, то у него ниже уровень трения.

Основой производства данного материала являются серые (АЧС), ковкие (АЧК) и высокопрочные (АЧВ) чугуны. Данный материал очень часто применяется в виде заменителя цветных сплавов. Для того чтобы материал качественно и правильно работал, ему необходимо обеспечить регулярную и качественную смазку. Если наблюдается высокая ударная нагрузка, то это приводит к снижению качества работы антифрикционного чугуна.


metallplace.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
