Циклоны для очистки воздуха от пыли: виды, изготовление своим руками

Владельцам небольших мастерских и просто домашним мастерам часто приходится сталкиваться с проблемой очистки воздуха после интенсивных работ по обработке древесины, шлифовке металлических поверхностей и т.д. Обычная вентиляция помещения тут не поможет, потребуется смонтировать специализированное оборудование. При известных навыках его можно сделать и своими руками.

Циклон для очистки воздуха от пыли

Назначение и характеристики циклонов

Циклон представляет собой специализированную воздухоочистительную установку (хотя подобные агрегаты применяются также в качестве стружкоотсосов, опилок и иных средств для удаления отходов).

В качестве воздухоочистителей промышленные конструкции циклонов должны обеспечивать отсос и пылеудаление с эффективностью не ниже 85…90%, при пылеудалении фрагментов с размерами не менее 10…12 мкм. Они оснащаются различной конструкции фильтрами. Наиболее эффективны электрофильтры, благодаря которым одновременно производится снятие зарядов статического электричества с частиц пыли.

Принцип действия циклона заключается в следующем. В улиткообразное входное пространство циклона с большой скоростью (до 20 м/с) поступает воздух, для чего обычно используются вентиляторы. Воздух, содержащий частички пыли, закручивается, после чего поступает в коническую полость аппарата. Особенности геометрического строения циклона обуславливают постепенное увеличение скорости воздушного потока, содержащего пыль и иные отходы. В процессе этого происходит самоотделение более тяжёлых частиц пыли от более лёгких. Первые оседают на дно, а вторые, перемещаясь в конусообразном пространстве, попадают в пылесборник, откуда их уже легко удалить с помощью ведра или герметичного контейнера. Очищенный воздух через трубу удаляется в атмосферу.

Количество циклонов, в зависимости от требований к качеству пылеудаления, можно сделать разным: встречаются группы из трёх, четырёх и даже восьми одиночных циклонов.

Эксплуатационные требования к циклонам включают в себя следующие параметры:

  1. допустимую дисперсность частиц, которые поступают в циклон, мкм.
  2. эффективность процесса, которая выражается в предельной весовой концентрации частиц после пылеудаления, в г/мм3;
  3. производительность циклона, в м3/ч;
  4. граничная температура воздуха или газа, поступающего в раструб циклона (более характерно для систем газоочистки, чем пылеудаления) – обычно до 400…600 °C;
  5. внутренний диаметр циклона, мм.

Кроме чисто конструктивных требований, предъявляются ещё и условия качественной установки воздухоочистных аппаратов. Например, при превышении зазоров в соединениях воздуховодов часто происходит подсос воздуха, при котором производительность отделения пыли от воздуха резко снижается. Допустимая величина подсоса не должна быть более 6…8%.

Циклоны выполняют не только удаление пыли из окружающего воздуха, но могут также обеспечивать подачу чистого воздуха в помещение.

Конструкция бытового циклона

Универсальных циклонов для выполнения различных очистных операций нет. Например, стружкоотсос должен иметь повышенную прочность стенок трубы, что предотвратит преждевременный износ. Относительно циклона, предназначенного для сбора и удаления опилок, важно предусматривать минимальные потери во всасывающих воздуховодах. Предусматривая циклон для целей очистки воздуха от цементной пыли, возникающей в строительных работах, особое внимание уделяют конструкции фильтров.

Принцип работы циклонного пылеуловителя

В бытовых условиях наиболее универсальными считаются циклоны, очищающие воздух от крупнодисперсной пыли. Изменяя конструкцию фильтров, такие аппараты можно сделать для целей пылеудаления, в качестве стружкоотсоса, для очистки воздуха от опилок в деревообрабатывающей мастерской (например, у действующей пилорамы).

Составными частями такого агрегата являются:

  • корпус – включает в себя коническую и цилиндрическую части, причём преимущественное влияние на качество процесса оказывает форма именно конической части;
  • патрубок – один или несколько, куда поступает исходный загрязнённый воздух;
  • выхлопная труба, предназначенная для отвода очищенного от пыли воздуха;
  • входной фильтр (или их система) в качестве стружкоотсоса;
  • приёмное ведро;
  • приводной электродвигатель;
  • вентилятор.

Устройство циклонного пылеуловителя

Все перечисленные детали/узлы можно приобрести, либо сделать своими руками.

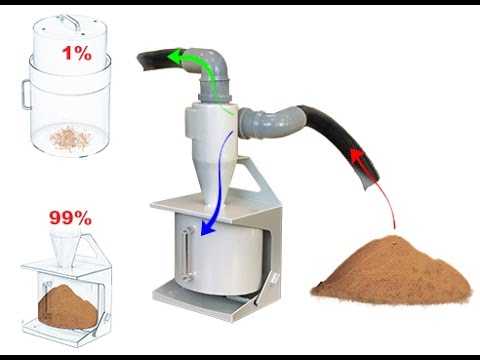

Результат работы циклона

Выбор электродвигателя

Поскольку самодельный циклон устанавливается в мастерской, то главным параметром двигателя является его мощность и количество оборотов ротора. При наличии вентилятора мощность двигателя особого значения не имеет, поскольку частицы пыли всё равно в работающий станок, пилораму и т.п. попадать не будут. Тем не менее, мощность и диаметр улитки циклона должны быть взаимоувязаны между собой. При диаметре колеса улитки до 300…350 мм вполне подойдёт высокооборотистый (обязательно!) двигатель  до 1,5 кВт. При меньших диаметрах мощность может быть ниже, однако снизится и производительность очистки. Поэтому при наличии в мастерской металлообрабатывающего станка принимают двигатель от 1 кВт.

Мощность электродвигателя существенно увеличивается, если планируется обустроить своими руками самодельное устройство за пределами помещения. Свободного места прибавится, но эффективность очистки снизится, в основном, из-за потерь в воздуховодах. Также стоит отметить, что в холодную пору года такой самодельный циклон будет эффективно «вытягивать» тепло из мастерской.

Удачным вариантом следует признать покупку электродвигателя в комплекте с приёмной улиткой, номер которой определяет потребительские возможности самодельной системы очистки воздуха. Наиболее распространённые для бытового применения параметры улиток и рекомендуемых к ним электродвигателей приведены в таблице:

Выбор электродвигателей для циклонов
№ улиткиДиаметр входного раструба (соответствует диаметру крыльчатки), ммПроизводительность по воздуху, м3Рекомендуемая мощность электродвигателя, ВтЧисло оборотов вала, мин-1
2.580…150До 17005003000
3.15250…300До 510022002800
4500…630До 840055001430

Системы поставляются с резиновыми виброизоляторами. Они способны создавать рабочее давление от 0,8 кПа и выше.

Выбирая (либо изготавливая своими руками) улитку, предпочтение необходимо отдать радиальной схеме воздухозабора, чем тангенциальной.

В последнем случае для самодельной улитки возрастают непроизводительные потери, а инерционность способа отбора частиц для варианта со стружкоотсосом окажется весьма низкой.

Выбирая двигатель, необходимо учитывать, что скорость движения воздуха в устройстве не может быть меньше 2,5…3 м/с. При неудовлетворительной очистке элементы самодельного циклона как стружкоотсоса (фильтр, ведро) быстро забиваются стружкой, опилками и другими мелкими отходами.

Изготовление элементов циклона

На специализированных форумах сети Интернет можно найти чертежи всех составляющих агрегата, которые доступны для того, чтобы сделать их своими руками. Из подручных средств часто производится переделка бытового (а лучше – промышленного) пылесоса. Дополнительно необходимы:

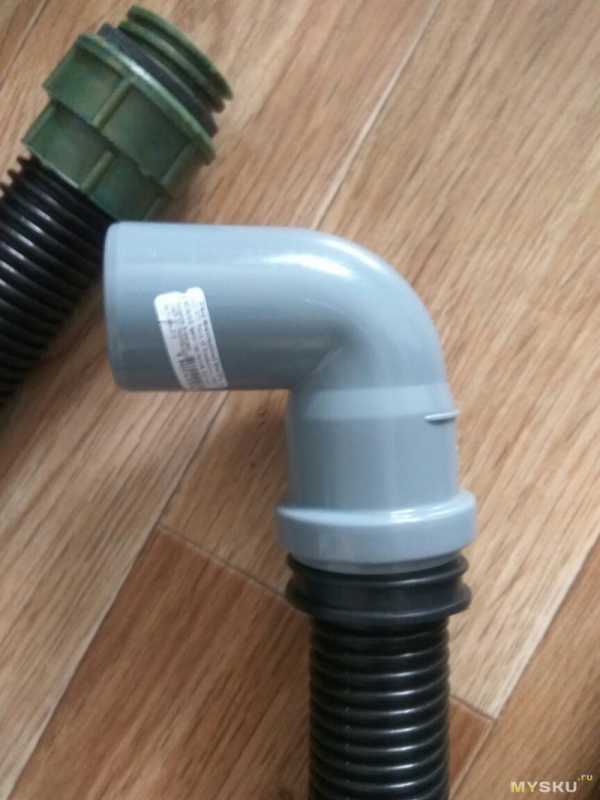

  • комплект шлангов из полупрозрачного гофрированного материала (это облегчит визуальный контроль за осевшими внутри частицами пыли). Для стружкоотсоса практичнее резиновые шланги;
  • звукоизолирующая коробка, которая будет выполнять две функции – обеспечит снижение уровня шума в мастерской, и дополнительную защиту всех находящихся там станков и электроинструментов от периодически накапливаемого пылью статического электричества. С этой целью коробку можно сделать своими руками из фанеры, а изнутри отделать любого типа звукоизолятором;
  • воздуховоды для очищенного воздуха: собираются своими руками из тонкого алюминиевого листа, и соединяются между собой фальцами;
  • ёмкость для сбора отходов – можно изготовить из обычного строительного ведра вместимостью от 20 л, которое при помощи гофрорукава герметизируется с корпусом самодельного циклона;

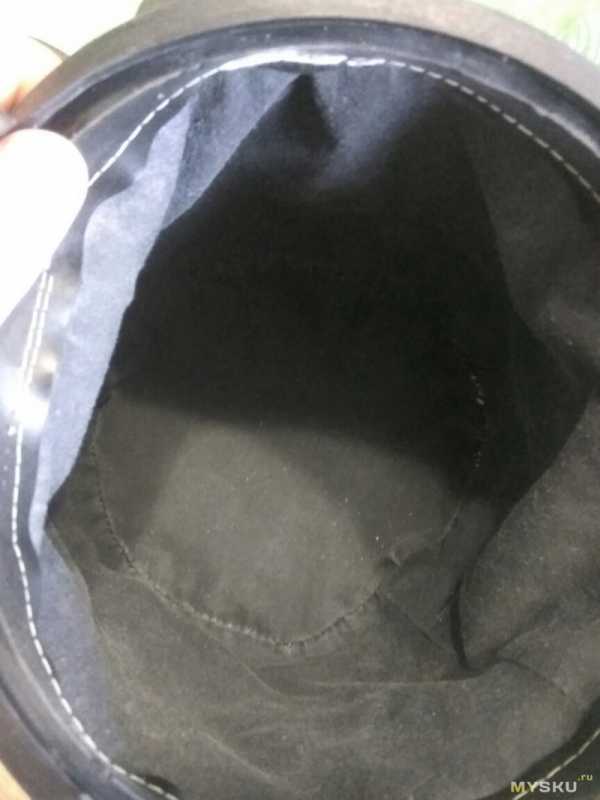

  • фильтр (можно использовать фильтр от грузовых автомобилей), который устанавливается на выходном патрубке.

Переделанный своими руками для нужд пылеудаления пылесос проверяют: сначала на холостом ходу, прогоняя через систему обычный воздух, а потом уже с подключением пылесоса к работающему станку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

принцип работы, виды, плюсы и минусы использования

Покупая пылесос для дома, внимательно изучайте технические характеристики и особенности конструкции, от которых зависит качество уборки и условия эксплуатации. Все больше производителей отказываются от пылесборника-мешка, заменяя его объемным пластиковым контейнером.

Еще его называют циклонный фильтр для пылесоса – что это такое и как он работает, разберем более пристально.

Содержание статьи:

Пылесосы с циклонным фильтром

Приборы для уборки дома различаются по типу пылесборника. В описании модели указывается один из известных типов: мешок из нетканого материала или бумаги, аквафильтр или циклонный фильтр. Последний вариант характерен для пылесосов, предназначенных для сухой уборки.

Особенности конструкции циклона

Первые модели не отличались разнообразием: под крышкой находилось свободное пространство, куда вставлялись сменные мешки для мусора.

Некоторые были одноразовыми, чаще всего бумажными, другие – из практичного материала, легко поддающегося стирке. Минус мешковых агрегатов – неудобная эксплуатация.

Со временем этот недостаток исправили, заменив сменный элемент пластиковым контейнером. Он бывает различной формы – цилиндрической, кубической, в виде колбы. Существуют емкости, которые устанавливают под крышку, другие крепятся с внешней стороны.

Чтобы снять резервуар с корпуса, необходимо нажать на кнопку, находящуюся на ручке. Часто эту процедуру можно выполнить одной рукой

Вертикальные модели не имеют корпуса на колесах и по конструкции напоминают швабру, у них циклонный фильтр находится прямо на ручке.

У пылесосов традиционной формы пластиковый резервуар может располагаться как в верхней части корпуса, так и сзади.

Рассмотрим конструкцию на примере модели марки Hoover.

Галерея изображений

Фото из

Пылесборник расположен в задней части корпуса

Цилиндрическая вытянутая форма фильтра

Откидное дно для удаления пыли

Разборная конструкция фильтра

В крышке пластикового резервуара находится фильтр, который время от времени необходимо чистить.

Например, у Самсунгов он имеет губчатую структуру, которая достаточно быстро забивается мелкой пылью. Загрязненная губка легко моется в мыльной воде – без этой процедуры пылесос будет подавать сигналы и резко снизит мощность.

Циклонный фильтр может присутствовать у всех известных видов пылесосов:

  • ручных;
  • вертикальных;
  • обычных;
  • роботов.

У промышленных моделей часто вместо циклонного фильтра может вставляться объемный мешок – для уборки и утилизации строительного мусора.

Принцип работы прибора

В пылесосах с мешком мусор засасывается внутрь трубы и с потоком воздуха попадает прямо в мешок.

У приборов с циклонным фильтром принцип действия немного другой. Благодаря особой конструкции пылесборника образуется небольшой мощный вихрь, который разбрасывает пыль по стенкам резервуара и не дает ей вернуться обратно в трубу.

Обычно кроме основного резервуара есть небольшое промежуточное отделение, где остаются крупные частички мусора и волосы. А мелкую пыль генерируемый поток воздуха центробежной силой выталкивает в основную емкость.

Результат работы – заполненный пластиковый бак, который нуждается в регулярной чистке.

Галерея изображений

Фото из

Пыль и волосы внутри резервуара

Способ очистки пылесборника путем открывания крышки

Загрязненный сетчатый фильтр

Процедура освобождения резервуара от мусора

Циклонные системы у моделей различных марок отличаются, но они всегда оснащены системой фильтрации.

Как правило, сеточки или промежуточные секции отделяют большой мусор, губки задерживают мелкую пыль, а фильтр HEPA установлен на выпуске и не дает мельчайшим пылинкам вернуться обратно в помещение.

Чтобы пыль не разлеталась по помещению в момент чистки циклонного фильтра, некоторые производители оснащают его системой прессования. Пример – технология Kompressor в приборах марки LG

Спиралеобразное движение воздуха, которое формирует циклонный фильтр, используют не только в домашних бытовых приборах. Циклоны применяют в промышленных установках на предприятиях для сбора порошкообразных веществ и той же пыли.

Положительные стороны циклонников

Своей популярностью пылесосы циклонного типа как раз и обязаны устройству аккумуляции пыли. Он разработан так, что не позволяет грязи покидать резервуар после того, как она туда попадает.

Преимущества моделей с циклонным фильтром:

  • увеличенный по времени процесс работы благодаря многоступенчатой системе фильтрации;
  • компактность емкости для пыли;
  • удобство и быстрая скорость обслуживания – удаления пыли;
  • гигиеничность – контакт с грязью снижен до минимума;
  • возможность мытья и чистки всех частей пылесборника;
  • экономичность, не нужно тратиться на расходку – мешки.

Вызывает одобрение прочный пластик, из которого обычно изготовляют контейнеры. Он не ломается от механического воздействия при попадании внутрь твердых или острых предметов, а мешок может легко порваться от случайно оказавшегося в нем гвоздя или стекла.

Отделения резервуара расположены так, что задерживают крупные предметы и не дают им смешаться с пылью. Благодаря этому можно найти потерявшееся колечко или нужную деталь, случайно уроненную на пол

Если нет специальной индикации заполнения, судить о количестве мусора в пылесборнике можно по падению мощности. Как только она ослабевает – пора удалять пыль.

Минусы работы циклонного прибора

О недостатках пылесоса в целом и пылесборника в частности пользователи обычно узнают в процессе регулярного применения, однако некоторые слабые стороны лучше учесть перед покупкой.

Минусы циклонных фильтров:

  • недостаточная мощность для удаления легких частиц – мельчайшей пыли, пуха, шерсти;
  • возможность накопления статического электричества;
  • быстрое засорение фильтров при уменьшении мощности всасывания и ослаблении центробежной силы;
  • повышенный уровень шума.

Крупные кусочки мусора и твердые предметы с громким стуком падают в пластиковую емкость, чем создают дополнительный шум.

Со временем пластик резервуара покрывается мелкими царапинами, что сказывается на его прозрачности. Следить за уровнем заполнения становится сложнее

Вертикальные и компактные модели с циклонным фильтром не отличаются большой мощностью, поэтому для тщательной уборки не подходят. Аллергикам лучше приобрести модель с аквафильтром, очищающую не только пол, но и воздух.

Особенности ухода за циклонным фильтром

Особых рекомендаций по уходу за циклонным фильтром нет – все операции по его чистке производятся просто, интуитивно.

Легким движением достается емкость, так же просто всыпается мусор. После уборки обязательной промывки всех деталей нет, как это предусмотрено у моделей с аквафильтром.

Если мусора в пылесборнике мало, то его можно оставить до следующего раза. Запах от комнатной пыли не распространяется, никакого дискомфорта у проживающих в квартире не возникает. Заполнения до отметки max лучше не допускать

Если все же возникла необходимость в промывке резервуара, его достаточно ополоснуть чистой водой. Фильтры можно вымыть с хозяйственным мылом, губки нужно аккуратно отжать и высушить в естественных условиях.

При случайном попадании воды в циклонный фильтр его также нужно просушить, иначе остатки пыли спрессуются и забьют отверстия – пылесос не будет работать в привычном режиме или просто отключится.

Краткий обзор марок с циклоном

Приборы с циклонными системами выпускают практически все известные производители клининговой техники. Каждый из них вносит свои разработки, поэтому и внешний вид контейнеров, и внутренняя конструкция могут отличаться.

Фильтры популярных моделей обычного типа, с корпусом на колесах и всасывающей трубой:

Галерея изображений

Фото из

Thomas Dry Box

Samsung VC15K4130HB

Bosch BGS 5A221

Philips FC9733

У вертикальных моделей циклонный фильтр выглядит иначе: он компактнее, меньше весит, соответственно, не такой производительный, как у обычных напольных аналогов.

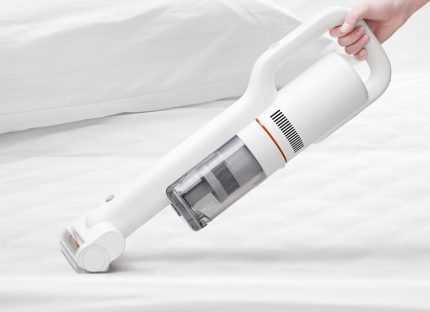

У комбинированного пылесоса Xiaomi Roidmi Wireless циклонная система является съемной, при необходимости превращается в легкий ручной прибор. Он еще и «умный» — работа модели контролируется со смартфона

При покупке агрегата с циклонным фильтром применяются те же правила, что и для выбора любого клинингового оборудования: учитывается мощность, вес, дополнительные функции, наличие аккумулятора, возможность работы в автоматическом режиме (у роботов).

Если нужна регулярная качественная сухая уборка, подходят приборы с циклонной системой сбора пыли – мощные, недорогие, простые в уходе.

Выводы и полезное видео по теме

Принцип работы циклонного прибора:

Сравнительный обзор циклонных и мешковых моделей:

Особенности эксплуатации циклонной модели и прибора с аквафильтром:

Выбирая модель с циклоном, обязательно убедитесь в надежности фильтра: он должен прослужить столько же времени, на сколько рассчитан пылесос. Самые дешевые модели изготавливают из хрупких, ненадежных материалов, поэтому лучше немного переплатить, но получить модель с прочным контейнером и производительным, легко моющимся фильтром.

sovet-ingenera.com

Промышленный циклонный пылеуловитель для очистки воздуха от пыли

Завод газоочистного оборудования «ПЗГО» горячо приветствует всех, кто заинтересован в расчете, изготовлении и внедрению на производстве таких фильтровальных агрегатов как циклонный пылеуловитель сухого действия.

Промышленный вихревой фильтр типа «Циклон» — установка, очищающая вентилируемый воздух от механических примесей (частиц пыли, сажи, копоти и т.д.). Устройство подходит для нейтрализации множества видов загрязнений, кроме масляных и газовых.

За годы существования эти аппараты сухой очистки газов доказали свою продуктивность и надежность, тем самым обеспечив высокую востребованность в различных промышленных областях.

Где применяются Циклоны?

Использование воздухоочистных циклонов требуется на производствах, непосредственно связанных высоким пылеобразованием:

  • Химическое и коксохимическое производство;
  • строительство;
  • металлургия;
  • обработка металла и древесины;
  • разработка земных недр;
  • пищепром;
  • камнеобработка, шлифовка и т.д.

На любом предприятии, где в воздух поднимается пыль, необходимо включать в комплекс производственного оборудования циклоны для очистки воздуха.

Устройство конструкции и комплектация установки

Циклонный блок является цилиндрической конструкцией, низ которой имеет форму конуса. Сверху расположена улитка-завихритель с входным фланцем. Внутри рабочей камеры пылеулавливания происходит разделение твердых примесей и воздуха. В корпусе имеются технологические люки с задвижками для удаления собранной пыли.

Система комплектуется:

  • собственно циклоном для газоочистки;
  • бункером;
  • вентилятором.

Вихревые пылеуловители данного типа являются самодостаточными комплексами, оснащенными всем необходимым и готовыми к сборке и запуску.

Рабочая схема и принцип очистки воздуха от пыли

В циклон для очистки воздуха с высокой скоростью входит запыленный воздушный поток (до 20 м/с). Нагнетание производится при помощи вентилятора, приводимого в действие электродвигателем. Поток закручивается в завихрителе и устремляется в конус. Конструкция установки такова, что скорость загрязненного воздуха в камере увеличивается по мере движения.

Благодаря центробежным силам производится разделение твердых включений и газовоздушной среды. Первые оседают на дне пылеулавливающей системы. Воздух после очистки выводится через трубу на улицу. Накопленная пыль удаляется через люк с задвижкой.

Технические характеристики и рабочие параметры

КПД очистной эффективности циклонной системы 90 — 99%. Потребляемая мощность электродвигателя рассчитывается из требуемой производительности. Каждый циклон-пылеуловитель успешно извлекает из воздуха частицы, размер которых больше 5-10 мкм.

Также есть возможность оборудовать систему пылеочистки специальным фильтром, увеличивающим рабочий диапазон или убирающий с поверхности частиц статистический заряд. Благодаря этим параметрам мы также можем изготавливать и устанавливать фильтры циклонного типа для очистки дымовых газов от золы и сажи для котельных, которые работают на угле и мазуте. Отдельной категорией нашей продукции являются сухие фильтры для очистки воздуха от древесной пыли.

Достоинства аппарата

Эффективность по объему пылеулавливания устанавливается исходя из требуемой производительности и окончательно рассчитывается на основании предоставленного заказчиком технического задания. То же самое касается проектной мощности электродвигателя комплекса циклонной очистки воздуха.

Цена, доставка и оплата

Для того чтобы купить циклонный пылеуловитель, необходимо внести предоплату в размере 50% от общей суммы заказа. Мы немедленно приступим к индивидуальному расчету и изготовлению установки.

Остальная часть суммы вносится на баланс завода «ПЗГО» перед отгрузкой промышленного фильтра «Циклон».

Доставка может быть осуществлена как нашим транспортом, так и средствами удобной Вам транспортной компании. Возможен самовывоз продукции с завода-изготовителя.

По любым вопросам, касающимся расчета и изготовления газоочистного оборудования, пожалуйста, контактируйте снами удобным Вам способом.

gas-cleaning.ru

Фильтр циклон GT600-100 | Циклонный фильтр промышленный для стружкоотсоса

Циклонный фильтр GT600-100​ является продуктом нашего многолетнего опыта

Все пропорции данной модели продуманы так, чтобы максимизировать степень очистки, которая достигает 99,5%.

Сборка и порошковая покраска производится на территории РФ.

Данная модель незаменима для столярной мастерской, производства, деревообрабатывающего цеха или покрасочной камеры.

Пропускная этого циклонного фильтра — 900м.куб/час (15м.куб/мин).

Циклонный фильтр GyreTech600-100 предназначен для работы в связке с улиткой или стружкоотсосом.

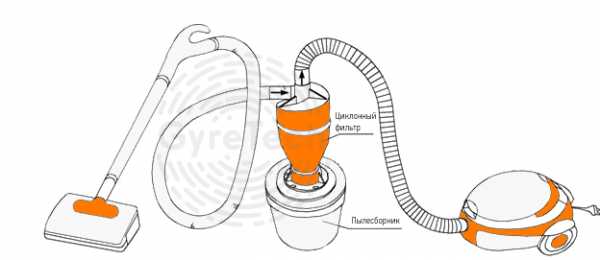

GyreTech600-100 работает в связке даже с обычным бытовым пылесосом.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Внешний диаметр патрубков:100мм
Внутренний диаметр патрубков:98мм
Габаритная высота:650мм
Материал:Оцинкованная сталь толщиной 0.8мм
Производство:Россия

КОМПЛЕКТАЦИЯ:

Циклонный фильтр GyreTech600-100;

Уплотнительная прокладка;

Ответный фланец;

Крепёж для установки;

------------------------------------------------------------------------------------

5 ПРИЧИН ПОЧЕМУ СПЕЦИАЛИСТЫ ИСПОЛЬЗУЮТ ЦИКЛОННЫЙ ФИЛЬТР:

✔ Увеличивается срок службы пылесоса, т.к. 99% мусора попадает в пылесборник, не долетая до двигателя!

✔ Менять мешки для пылесоса и складчатые фильтры нужно в 20 раз реже, следовательно, вы экономите до 20.000₽ ЕЖЕГОДНО!

✔ Экономия времени, т.к. с циклоном возможно использовать пылесборник объёмом до 300 литров, что позволяет реже выносить мусор и не отвлекаться от работы!

✔ Циклон прост в установке и лёгок в использовании

✔ Промежуточный пылеуловитель увеличивает ресурс турбины пылесоса в 40-50 раз!

------------------------------------------------------------------------------------

ПОЧЕМУ ВЫБИРАЮТ ИМЕННО НАС:

✔ 5 лет опыта в сфере профессионального строительного оборудования и более 2000 довольных клиентов

✔ Собственное производство и технические разработки

✔ Весь ассортимент всегда в наличии

✔ Гибкие способы доставки и оплаты

✔ Гарантия 1 год

✔ Мы работаем без выходных, и Вы всегда можете задать свои вопросы по телефону или выслать на Whatsapp / E-Mail



ТАКЖЕ ИМЕЕТСЯ В НАЛИЧИИ:

• циклонные фильтры;

• готовые циклонные установки;

• шланги и переходники;

• пылесборники и другие полезные комплектующие.

• цифровой штангенциркуль.

(обращайтесь по телефону/электронной почте)

------------------------------------------------------------------------------------

Возможен самовывоз по Москве, а также доставка курьером

Доставка по всей России

- Почтой России,

- ТК "Деловые линии"

- Курьерская доставка EMS Почта России



Также в наличии: Стружкоотсос, Рейсмус, Сепаратор, Вытяжная установка, Пылеуловитель, система аспирации, Штроборез, Строительные инструменты, Пылесборник, Пылесос GyreTech от производителя, Dyson, Bosch, Jet, Samsung для рабочих, плотников и столяров.

cyclone-filter.ru

Промышленный пылесос циклонного типа

У нас вы можете купить промышленный пылесос циклонного типа, он используется для очистки больших сильно загрязненных помещений, где циклонный фильтр, создающий эффект втягивания воздуха, максимально эффективен. Отсутствуют потери втягивания при наполнении бункера (в отличии от пылесосов с мешком для сбора мусора).

Принцип действия циклонных систем

Следует отметить, что пылесосы с циклонным фильтром отличаются универсальностью и высоким эксплуатационным ресурсом, своей результативностью и надежностью конструкции. Разработано устройство на основе эффективной технологии применяющейся в аппаратах очистки воздуха. Различный строительный, промышленный мусор вместе с воздухом попадает в циклоны аппарата, где разделяется под воздействием центробежных сил. Внешний циклон задерживает основную часть пыли, внутренний фильтрует оставшиеся мельчайшие частицы при производстве работ и на складе. Особой отличительной чертой данного вида пылесоса является фильтр, который не засоряется и не требует замены. Очень практично для масштабных чисток помещений. Такие пылесосы оборудованы пылесборником типа бака для складывания мусора. Очень мощный поток воздуха внутренней камеры препятствует проникновению сора из внешней, что предотвращает преждевременное загрязнение моторного фильтра, обеспечивая тем самым постоянную мощность всасывания.

Целесообразность использования фильтров такого типа

Промышленные пылесосы с системой типа "циклон" представляются идеальным решением, когда требуется очистить территорию от строительного мусора, пролитой жидкости, увлажненного сора. Такое мощное устройство незаменимо в борьбе с металлической стружкой, древесными опилками, осколками стекла, керамики, порошковыми абразивами. Может использоваться при уборке самой мелкой пыли - типа цементной или угольной.

Такие пылесосы имеют высокую степень производительности, очень удобны в обращении, компактны, бесшумны. Корпус аппарата выполнен из прочного металла. Благодаря прорезиненным колесам агрегат легко передвигается.

Предусмотрена возможность подсоединения к различным вспомогательным инструментам генерирующим большое количество пыли. Промышленный пылесос типа "циклон" значительно превосходит практичностью аналогичные устройства.

planeta-eco.ru

КАК РАБОТАЕТ ЦИКЛОННЫЙ ФИЛЬТР | ГДЕ ИСПОЛЬЗУЮТ ФИЛЬТР ЦИКЛОН?

Циклонный Фильтр / Фильтр Циклон— это фильтр для пылесоса, предназначенный для аспирации металла, бетонной пыли, пластика, древесины и других материалов. Циклон можно купить для уборки в мастерской, во время ремонта, для уборки на производстве.

Циклонный Фильтр | Фильтр Циклон— это незаменимое устройство для всех, кто занимается обработкой металла, пластика, древесины и других материалов.



Циклонный Фильтр | Фильтр Циклон – это воздухоочиститель конической или цилиндроконической формы, использующийся в сочетании со стружкоотсосом, пылеотделителем, штроборезом, циркулярной пилой, торцевальным и фрезероваочным станком, рейсмусом, электрорубанком, шлифмашиной и др. столярными инструментами. Еще бытовыми и строительными пылесосами Dyson, Bosch, Samsung, Makita.
Соединяется с любым станком или инструментом.

Такой Циклонный фильтр очень популярен как на предприятиях и строительных площадках, так и в частных мастерских, в покрасочных цехах.
В основном данный фильтр используют в промышленности для очистки газов от взвешенных частиц. Принцип очистки — гравитационный и инерционный, т. е. с использованием центробежной силы.

Циклон устанавливается на ёмкость перед бытовым или профессиональным строительным пылесосом, отфильтровывая мусор всех фракций (пыль, опилки, стружка) разной плотности. Благодаря установленному Циклонному Фильтру в пылесос попадает только очищенный воздух, следовательно увеличиваются ресурс и срок службы турбины пылесоса и практически пропадает необходимость в замене складчатых фильтров и мешков, а значит, что Вы экономите время и деньги!

Также имеются следующие назначения циклона - фильтрация перед пылесосом мусора всех фракций (пыль, опилки, стружка, массив, мебельный щит, МДФ, ЛДСП) разной плотности (дерево, пластик, металл, бетон, песок, бетонная пыль от штробления, сверления, резка плитки, шлифовка стен и потолка).

Основные виды не промышленных циклонных фильтров:
1. Модель М-1 с плоской крышкой - 1-го поколения.


Материал HDPE, присоединительные патрубки: внешний D55мм, внутренний D50мм. Габаритная высота циклона - 305мм.
Модель предназначена преимущественно для деревообработки и сепарации легкого и крупного мусора низкой и средней плотности. Подходит для бытовых пылесосов.

2. Модель М-2 с воздушной рампой - 2-го поколения


Материал HDPE, присоединительные патрубки: внешний D55мм, внутренний D50мм. Габаритная высота циклона - 305мм.
Модель предназначена преимущественно для работ по металлу, бетону, плитке и сепарации тяжелого и крупного мусора средней и высокой плотности. Хорошо справляется с крупногабаритным мусором любой плотности. Подходит для бытовых пылесосов.

3. Модель М-3 - Цилиндра-конусный циклонный фильтр (Циклон) 3-го поколения.


Цилиндра-конусный циклон. Материал HDPE, присоединительные патрубки: внешний D50мм, внутренний D44мм. Габаритная высота циклона - 355мм. Крепление на емкость через 6 отверстий ф 5мм. Полиуретановый шланг ф50мм присоединяется без переходников, пылесосный шланг ф32х40 - через переходник.
Высокоэффективный циклон для сепарации средних и мелких фракции для легкого и мелкого мусора любых плотностей от пластика до металлической/бетонной пыли. Максимальная эффективность сепарации мелкой пыли циклоном М-3 достигается при использовании пылесосов с разряжением от 18кПа. Подходит для бытовых пылесосов.



ГОТОВАЯ ЦИКЛОННАЯ УСТАНОВКА (ГОТОВЫЙ КОМПЛЕКТ ФИЛЬТРА ЦИКЛОН)

Если у вас нет времени или желания возиться с покупкой всех комплектующих для циклонного фильтра, самый простой вариант найти готовую циклонную установку, где все необходимые комплектующие уже будут в комплекте.

5 ПРИЧИН ПОЧЕМУ СПЕЦИАЛИСТЫ ВЫБИРАЮТ ЦИКЛОННЫЙ ФИЛЬТР:

Увеличивается срок службы пылесоса, т.к. 99% мусора попадает в пылесборник, не долетая до двигателя!
Менять мешки для пылесоса и складчатые фильтры нужно в 20 раз реже, следовательно, вы экономите до 20.000₽ ЕЖЕГОДНО!
Экономия времени, т.к. с циклоном возможно использовать пылесборник объёмом до 300 литров, что позволяет реже выносить мусор и не отвлекаться от работы!
Циклон прост в установке и лёгок в использовании
Промежуточный пылеуловитель увеличивает ресурс турбины пылесоса в 40-50 раз!

ОБЛАСТЬ ПРИМЕНЕНИЯ ЦИКЛОННОГО ФИЛЬТРА:
- Столярные, слесарные и другие мастерские
- Промышленные помещения
- Пескоструйные камеры
- Строительные площадки
- Отделочные и ремонтные работы

ЧТО ЗАМЕНЯЕТ:
- Дорогие стружкоотсосы
- Промышленные пылесосы
- Золоуловители

cyclone-filter.ru

Циклонный фильтр. Делаем пылесос для мастерской

Как и у всех гаражных и балконных кулибиных, у меня скапливается куча опилок и мусора, которые рождаются в результате творческого процесса. Справлялся с ними по старинке, веничком подметал, и в мешок складывал. До этого дня.

Старый пылесос «Ракета» надумал помирать, но я ему не дал этого сделать. Подшипники были поменяны, мамане был куплен новый пылесос, и старичок оказался полностью в моем распоряжении. Про циклонные фильтры я знал давно, и начал копать в этом направлении, Планировал сначала сделать циклон из дорожного конуса, но наткнулся на готовый, и сразу купил. Пока ехал циклон, я приобрел на рынке пару шлангов для моего старого пылесоса, был удивлен, что их кто-то еще делает. Шланги ущербные, ну да ладно, других то нет.

И вот приехал циклонный фильтр. Несмотря на плохую упаковку, фильтр выстоял в бою с почтой России, он очень крепкий на самом деле.

Вот он, лежит на моем столе.

В комплекте, помимо фильтра, есть два хомута, два обрезка трубы, которые плотнячком входят в отверстия фильтра, а так же пакетик с крепежом и наклейкой с метками для сверловки (очень удобно придумали, никаких проблем со сверлением не возникло).
Процесс сборки прост. Нужно найти пару шлангов, рабочий, который будет собирать мусор, и промежуточный, который соединяет пылесос с циклонным фильтром, а так же ведро с герметично закрывающейся крышкой.
Крепим циклон к крышке ведра, присоединяем шланги, закрываем ведро, включаем пылесос и сосем. Весь мусор и пыль. Благодаря завихрениям воздуха внутри фильтра относительно тяжелый мусор оттесняется к стенкам, и сваливается в ведро, а чистый воздух остается в середине, и засасывается пылесосом.

Я выяснил, что в патрубки фильтра внатяг входят пластиковые канализационные трубы 50мм. Это очень сильно облегчило сборку агрегата. Я двинул в строительный магазин, купил там пару канализационных отводов 50ммх45° и 50ммх87° и две переходные манжеты 40х50 для подсоединения шланга к отводам. Ну и герметика, куда ж без него.

Вот два готовых шланга, один рабочий (справа), на который ставятся насадки, а второй будет ставиться между фильтром и пылесосом.

Соединения покрупнее. На шланг надел промазанную герметиком переходную манжету, затем затолкал ее в отвод.

Пока сох герметик, занялся креплением циклона к ведру. Благодаря наклейке все прошло гладко
Поместил наклейку по центру крышки ведра

Наметил центровочным сверлом все отверстия. Главное посадочное отверстие решил делать «балеринкой», так же можно его вырезать лобзиком по контуру.

Готово!

Собрал все вместе

Прошелся по своему балкону, потом открыл ведро, и вытащил мешок из пылесоса.

Мешок чист, в ведре весь собранный мусор, я доволен. Опасался, что хилый пылесос не сможет обеспечить нужную мощность всасывания, но опасения не подтвердились, сосет не хуже, чем без циклонного фильтра.

Покупкой полностью доволен. Возможно, немного дороговато, но оно того стоит, я считаю. Далее в планах провести сосущую магистраль по балкону, чтобы подключать шланг в удобных местах, чтобы длины шланга хватало на всю площадь, а так же укрепить место соединения циклона и крышки ведра шпильками, чтобы не шаталось.

mysku.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
