Устройство циркулярной пилы

Являясь действительно полезным инструментом, циркулярка имеет достаточно простую конструкцию. Основные ее узлы:

  • станина – рама, на которой смонтированы основные агрегаты;
  • столешница с прорезью под диск;
  • двигатель с системой передачи вращения;
  • режущий инструмент, диск с зубьями.

Опционально устройство может быть дополнено толкателем, обеспечивающим поступательное продвижение заготовки к диску, и различными подъемными механизмами, регулирующими глубину распила.

Принцип действия циркулярной пилы (циркулярки) состоит в том, что вращение вала электродвигателя передается на режущий инструмент, диск с остро заточенными зубьями. Центр диска располагается ниже уровня столешницы, из нее выведен лишь его сегмент. К вращающемуся диску подводится заготовка, зубья вгрызаются в древесину, создавая ровный распил.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

  • многослойная фанера толщиной 10 мм и более;
  • выключатель и провод;
  • болты со шляпкой под потай;
  • шурупы;
  • деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

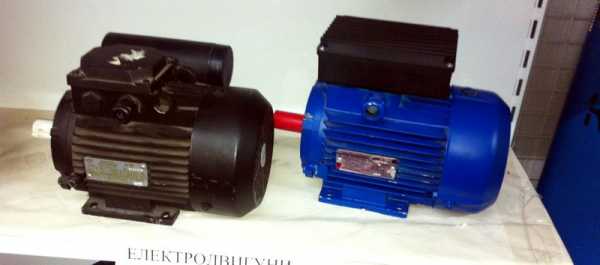

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

drevogid.com

особенности конструкции, инструкция для изготовления, фото

Циркулярный станок — это тот инструмент, без которого не сможет обойтись ни один домашний мастер. Это оборудование особенно актуально для загородного дома или дачи. Но работать ручным станком не всегда удобно, а заводские станки довольно дорого стоят.

Выходом из сложившейся ситуации может быть изготовление этого устройства своими руками. Основой этого станка может быть не только ручная циркулярная пила, но и даже электродрель или болгарка.

Конструкция циркулярного станка

Изготовить станину для циркулярного станка своими руками очень просто. Для изготовления будут необходимы самые обычные пиломатериалы и совершенно немного времени.

Перед тем как продумать конструкцию предстоящего станка, нужно рассчитать нагрузку, которой он будет подвержен. Главное в станине — это надёжность и устойчивость. Для мощных производственных пил основанием является сварная усиленная металлическая конструкция. Но для пользования своими руками такой агрегат не нужен.

Если вы только решили изготовить свой деревообрабатывающий станок, то вам нужно учитывать основные параметры оборудования. Так как пилы могут быть разными, естественно, разной может быть и конструкция станины.

В первую очередь нужно определить мощность инструмента. Как правило, для домашнего пользования выбирают оборудование, где параметры мощности не превышают 850 Ватт. Но, к примеру, при строительстве дачи или загородного дома зачастую нужно распиливать очень большое количество древесины.

То есть, и мощность циркулярки требуется больше. Но опытные мастера не советуют покупать пилы, где этот показатель более 1250 Ватт. Установка этого оборудования в домашней мастерской абсолютно не оправдана. А работа на нём лишь увеличит затраты на электричество.

Чем больше производительность станка, тем устойчивей для него нужно основание. Для профессиональных циркулярок, как правило, устанавливают основание, сваренное из стального профиля. Иногда эти станины даже бетонируются в пол. Так как вибрация устройства может привести к опасности для жизни.

Технические особенности циркулярных станков

Глубина предполагаемого разреза. От этого параметра зависит толщина материала, который будет обрабатываться на вашем станке. Этот показатель в полупрофессиональных и профессиональных станках колеблется в диапазоне 5−8 см. Для распила досок и толстой фанеры этого вполне достаточно.

Но вот работать с брёвнами на этом станке будет уже неудобно. Помимо этого, нужно учесть, что эта характеристика у самодельной пилы уменьшается. Глубина разреза будет меньше приблизительно на 1 см. Но этого можно избежать, если предусмотреть в станине стола возможность опускать или поднимать диск.

При изготовлении инструмента своими руками нужно учесть частоту его вращения. Если циркулярка вам требуется для заготовки стройматериала, то этот показатель может быть меньше. Если необходим чистый и ровный срез, то частота вращения нужна довольно высокая. Это нужно, к примеру, для изготовления мебели.

Но и в этом случае существуют определённые нюансы. Для резки пластиковых материалов эта пила не подходит. Из-за очень больших оборотов инструмента диск разогревается, и пластик начинает плавиться.

Потому лучше выбрать аппарат, где частота вращения не более 4500 об/мин, в этом случае станину для циркулярной пилы можно изготовить из дерева. Вибрация у этого станка невысокая и дополнительное усиление стола не потребуется.

Ну и в конце, что необходимо предусмотреть, это расположение кнопок и остальных элементов управления на вашем станке. При сборке пилы своими руками не забывайте, что доступ к панели управления должен быть безопасным. Тем более важно это правило в случае, когда открытая часть пилы находится снизу столешницы.

В этом исполнении панель с включателями лучше всего разместить с внешней стороны станка либо сделать поднимающуюся столешницу. Подобная конструкция удобна и для обслуживания устройства. Затем, когда вы учли все нюансы и мелочи, можно начинать непосредственную сборку стола.

Изготовление циркулярной пилы своими руками

Наиболее простой вариант станины для циркулярки — это конструкция, изготовленная из досок и толстой фанеры. Причём непосредственно инструмент крепится снизу стационарной столешницы. Для пилы в крышке стола делается специальная прорезь.

Размеры для стола можно менять так, как вам удобно будет на нём работать. Для примера описан средний стол, высота которого 110−120 см. Но немало зависит от роста человека, работающего с оборудованием. Также по вашему желанию можно менять длину столешницы.

Если предполагается работать с досками, у которых длина более 2,6 м, то крышка на станине потребуется больше. В этом случае непосредственно в конструкцию нужно внести изменения и дополнительно добавить несколько опор (ножек). В противном случае стол будет создавать сильные вибрации.

Для столешницы обычно используется фанера, у которой толщина не менее 5 см. Но можно также выбрать и оргстекло или плиты стеклотекстолита. А вот использовать ДСП профессионалы не рекомендуют, этот материал недостаточно надёжен.

Инструменты и материалы для сборки

Для циркулярной пилы нужно в обязательном порядке предусмотреть направляющие. Они помогают распиливать древесину гораздо точней. Эту конструкцию сваривают из стального уголка и фиксируют к крышке струбцинами.

Крепить же стационарные направляющие нежелательно, так как в последующем вы не сможете изменить их положение.

Для сооружения стола вам будут необходимы такие материалы:

  • лист железа;
  • лист фанеры;
  • брус размером 50×50 мм;
  • доска размером 50×100 мм;
  • стальной уголок для направляющих;
  • две струбцины;
  • ручная циркулярная пила.

Также нужно предварительно приготовить все инструменты, которые будут необходимы для сборки стола:

  1. Шуруповёрт, электродрель.
  2. Ножовка или электрический лобзик.
  3. Инструменты для замеров (рулетка, угольник, линейка).
  4. Ручная фреза или фрезерный станок.

Когда всё подготовлено, можно начинать саму сборку стола. Иногда мастера собирают столешницы из ненужных обеденных или кухонных столов. Но эта конструкция вряд ли будет служить долго. Потому намного разумнее все элементы конструкции изготовить своими руками. В этом случае вы также сможете учесть ваши личные потребности.

Изготовление столешницы для циркулярного станка

Сборку стола начинают с изготовления столешницы. Фанерный лист размечают так, чтобы два края крышки были в размер с краями железного листа. Фанеру выпиливают при помощи ножовки или электролобзика.

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

  • Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

Ножки стола изготавливаются из бруска. Высота опор выбирается индивидуально. На практике, удобней всего работать за станком, когда столешница расположена на уровне бёдер. Перед креплением каждую опору нужно сострогать так, чтобы ножка сходила снизу на угол. Так, площадь основания опоры должна быть немного больше, в отличие от площади вершины.

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Как сделать циркулярную пилу своими руками: чертежи, руководство

Дисковые пилы и бензопилы

В домашнем хозяйстве часто не хватает циркулярной пилы, особенно если затеян капитальный ремонт или строительство. Промышленные изделия не всем по карману – слишком дорого. А ведь можно изготовить циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

1

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

  • приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
  • совершенствование промышленных изделий для расширения функционала;
  • сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

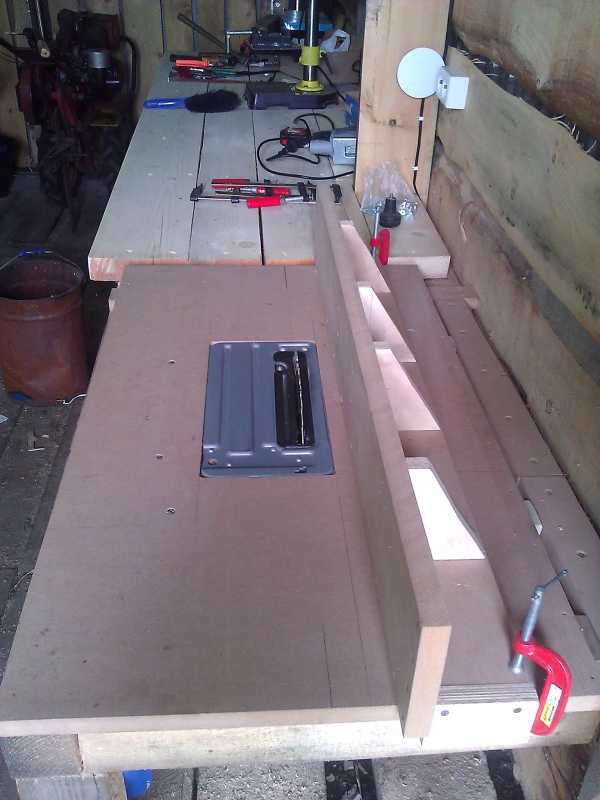

Делаем верстак со встроенной пилой дешево и сердито

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

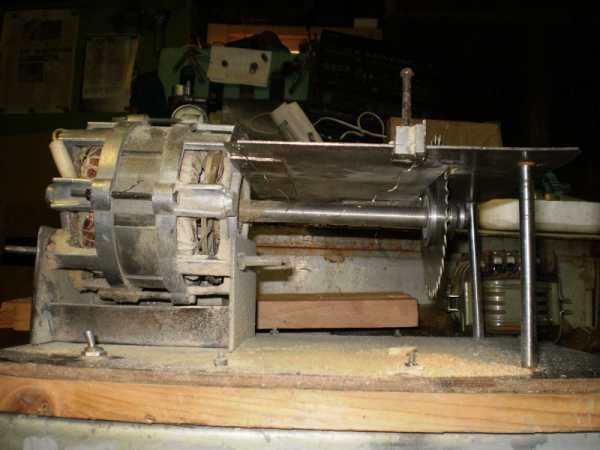

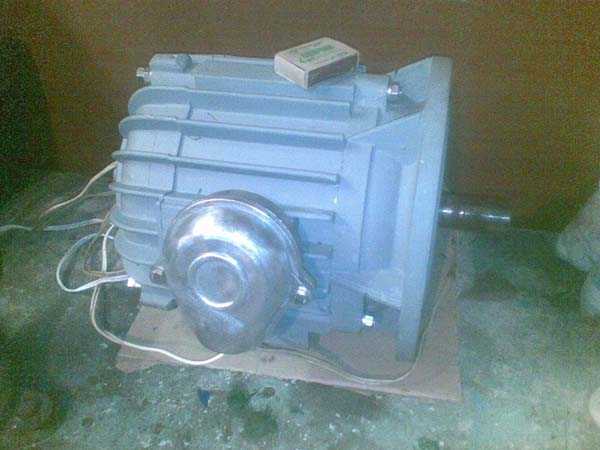

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

2

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается. Важно правильно подобрать передаточное число. Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки  – с меньшим, чтобы увеличить число оборотов.

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

3

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

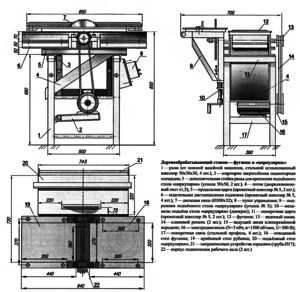

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

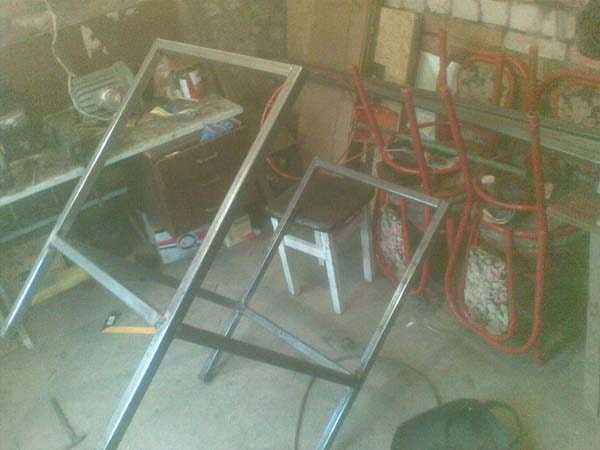

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

  • отпускаем гайки на стойках;
  • крутим винт, который нажимает на упор, поднимая или опуская стол;
  • затягиваем гайки шпилек;
  • выполняем аналогичную регулировку для второй половины рабочей поверхности.

Многофункциональный станок для деревообработки

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

4

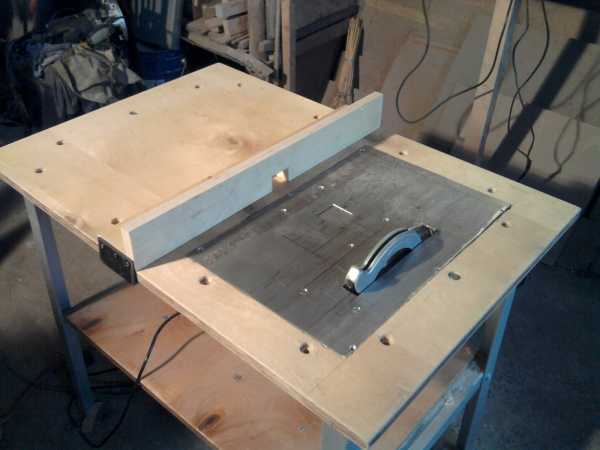

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

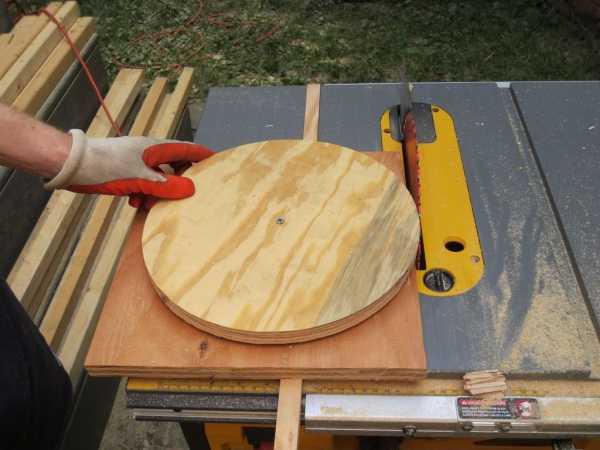

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

5

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

obustroen.ru

Циркулярка своими руками: назначение, особенности, как сделать

В домашнем хозяйстве всегда кстати приходится циркулярная пила. Капитальный ремонт — затратное и хлопотное дело. Не каждый может позволить себе покупку дорогостоящего инструмента для обработки деревянных материалов. Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства. Собственноручно изготовленная пила имеет ряд преимуществ, таких как надежность, экономичность и заточка под непосредственные нужды.

Циркулярная пила

Назначение циркулярной пилы

Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.

Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

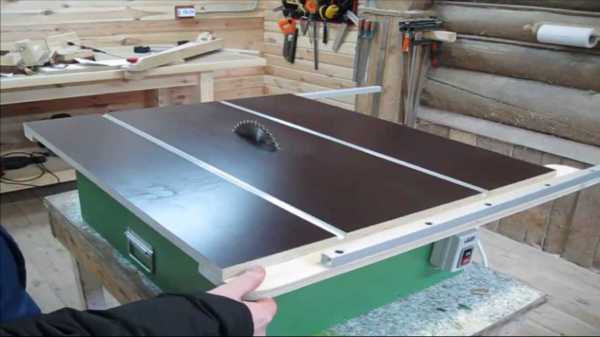

Циркулярка своими руками в действии

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

  1. Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
  2. Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
  3. Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке. Важно рассчитать посадочные отверстия, исключить биение.
Для циркулярки можно использовать двигатель стиральной машины
Изготовление стола для циркулярной пилы

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом. Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Ручное устройство из угловой шлиф машинки

Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.

Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.

Миниатюрный циркулярный станок настольного типа

Стационарный станок более функционален и безопасен при использовании. Самодельная циркулярка настольного типа изготавливается в домашних условиях так же, как и ручная пила, с добавлением некоторых элементов. Самодельная циркулярная пила своими руками, потребует подготовленные чертежи. Процесс подразумевает использование трубы 2 см, металл изгибается П образной формой. Крепление устанавливается болтами к столу, нижние концы изгибаются в направлении работ. Дополнительная устойчивость приобретается за счет установки рычага с перемычкой, скрепленной сваркой в форме буквы «Т».

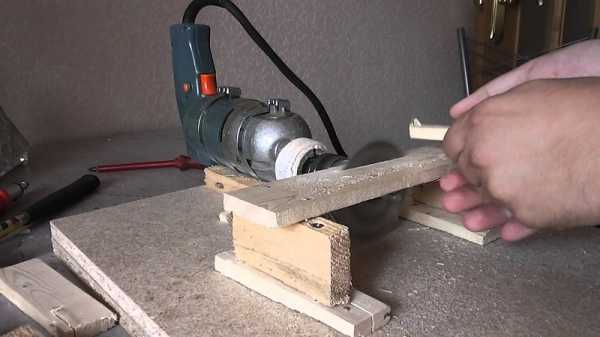

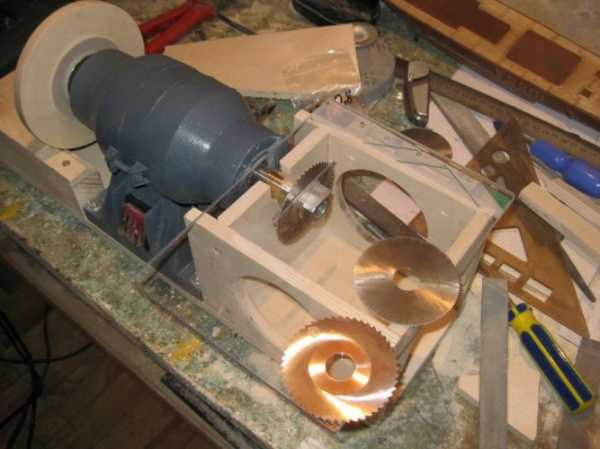

Мини-циркулярка своими руками

Стол для настольной циркулярной пилы, сделанной своими руками может быть использован в качестве отрезного станка. Пропил не может достигать свыше 8 см, поэтому для выполнения более крупных работ потребуется использование станка большего размера.

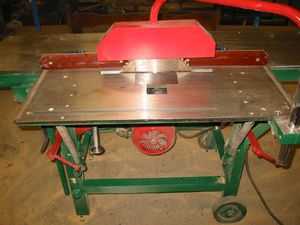

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Изготовленная стационарная циркулярная пила своими руками потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.

Стол для циркуляции

Схема сборки стола для циркулярки
Схема конструкции стола для циркулярной пилы

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

  • повышенная виброустойчивость;
  • недопустимо прогибание при нагрузке свыше 50-60 кг;
  • наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

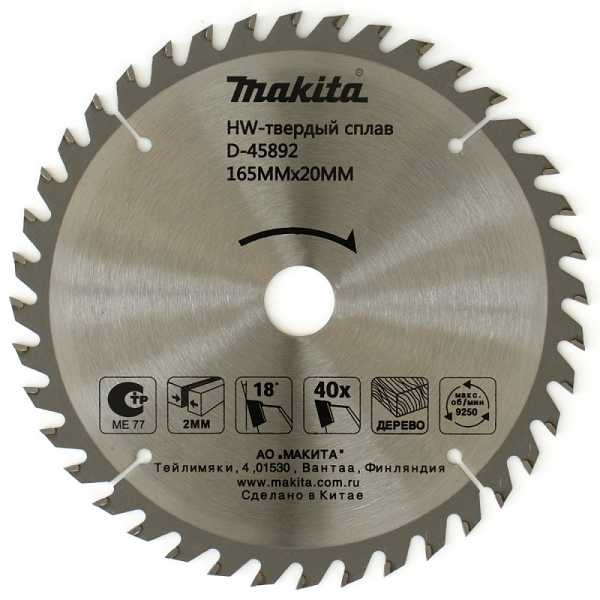

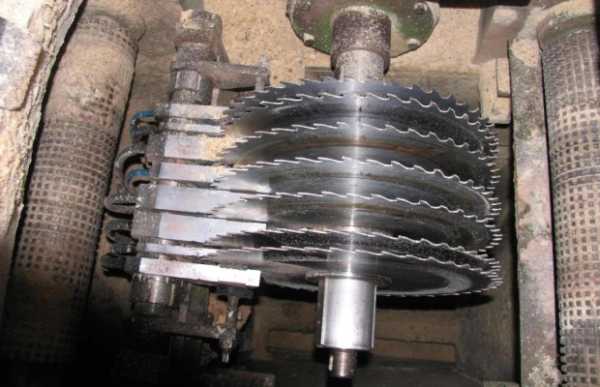

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

  • клиноременная передача;
  • механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.

Циркулярная пила из болгарки или дисковой пилы

При работах с небольшими заготовками, достаточно обойтись циркуляркой малых размеров. Циркулярка, изготавливается своими руками из подручного электроинструмента, понадобятся «болгарка» либо дисковая пила.

Существует множество вариантов стационарного применения подручного инструмента. Достаточно закрепить устройство снизу стола, для доступа материала к диску. Высота регулируется в зависимости от обрабатываемых деталей, из соображений техники безопасности не должна превышать одной трети размера распилочного диска. Такой вариант установки недоступен выключатель, необходимо переделать устройство для удобной работы.

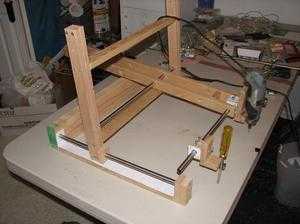

Достаточно распространённым вариантом является использование станины на направляющих. Несложная конструкция позволяет использовать инструмент для работы под любым углом. Состоит из двух параллельно установленных металлических труб или уголков, на которые установлены пила.

Циркулярная пила, изготовленная своими руками делает более быстрой и экономичной производимую работу. Такое приспособление понадобиться при капитальном ремонте и других действиях, связанных с распилом дерева. Простота конструкции, возможность использования подручных материалов, делают стоимость практически нулевой, а изготовление своими руками позволяет внести необходимый функционал для работы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Циркулярная пила своими руками — это реально!

Циркулярная пила – это важный и нужный для многих людей инструмент, позволяющий самостоятельно заниматься многочисленными видами работы по дому. Он обладает достаточно высокой стоимостью, поэтому многие люди задумываются о том, чтобы сделать его своими силами. Для этого надо подготовить верстак или стол оптимального размера, заменяющий этот инструмент, а также надо обладать умениями работать с металлом. Во время процесса следует быть острожным и аккуратным, чтобы не навредить себе, а также получить идеальный результат работы.

Циркулярка своими руками производится с применением следующих компонентов:


Также рекомендуем:
  • профильная труба прямоугольной формы;
  • уголки, сформированные из стали;
  • двигатель.

Как сделать ручную пилу из болгарки?

Довольно популярной считается самодельная циркулярка из дисковой пилы своими руками. Наиболее часто для этой работы используется болгарка. Для этого только производятся некоторые изменения с уже готовым инструментом, который оснащается специальным скользящим упором, а также устанавливается осевая рукоятка.


Также рекомендуем:

Вся работа по самостоятельному созданию циркуляционной пилы из болгарки заключается в следующих этапах:

  • Создается на инструменте скользящий упор, представленный двумя уголками небольших габаритов, сделанных из металла. Они устанавливаются с двух сторон основного рабочего органа инструмента, представленного диском с разными зубьями, используемым вместо стандартного абразивного круга. При этом с каждой стороны оставляется зазор в 4 мм.
  • Чтобы установленные уголки во время использования уже готовой пилы не цеплялись за деталь, подвергающуюся обработке, их надо снизу немного закруглить. Впереди и сзади они соединяются специальными поперечными связями, для чего используются стандартные крепежи – болты и гайки.
  • На саму болгарку крепится специальный хомут, сделанный из ленты, сформированной из металла. При этом его винтовая стяжка должна находиться внизу инструмента. К этому хомуту фиксируется полоска жести, заранее сложенная вдвое, причем ее разрешается заменить оцинковкой. На этом элементе обязательно должно быть специальное отверстие, предназначенное для фиксации заднего болта скользящего упора.
  • Создаются идентичные зазоры между упором будущей циркуляционной пилы и ее рабочим органом.
  • В корпусе редуктора, являющегося важным элементом болгарки, создается от 2 до 4 отверстий, оснащенных резьбой. Они предназначены для использования небольших болтов. Для этой работы первоначально разбирается редуктор, чтобы точно определить, где можно в его корпусе создавать отверстия сверлом. Именно с их помощью фиксируется осевая рукоятка, которая может быть куплена в готовом виде или сделана своими силами.
  • Если предполагается выполнять осевую рукоятку своими силами, то для этого используется металлическая трубка, а также может быть применен пруток из металла, который обладает необычной кривой формой. В созданной рукоятке, так же как и в корпусе редуктора, формируются отверстия для крепления, после чего реализуется сама фиксация.
  • Далее создается регулировочная штанга, для чего обычно используется небольшой отрезок от прутка из стали, причем его толщина обычно равняется 5 мм. Один конец данного отрезка загибается, в результате чего получается петля. Создается отверстие для переднего болта упора. На передней части упора подбираются шайбы, что позволит получить равномерный и оптимальный по ширине зазор. На другой стороне штанги формируется резьба, которая входит в отверстие, имеющееся на рукоятке пилы. Для этого на это отверстие заблаговременно наворачивается гайка, а как только будет выполнена сборка, наворачивается и вторая гайка. С помощью этих гаек, которые легко подтягиваются или отпускаются, обеспечивается оптимальная и нужная глубина пропила.

Таким образом, процесс создания ручной циркулярной плиты считается достаточно простым. Здесь не надо пользоваться дорогостоящими инструментами и материалами, а также все работы легко реализуются своими силами.


Также рекомендуем:

Как сделать настольную циркуляционную плиту?

Можно сделать даже стол для циркулярки своими руками с чертежами, которые формируются заранее, а также являются высококачественными и правильными. С их помощью можно получить конструкцию, обладающую высоким качеством, безопасностью применения и эффективностью работы.

Полноценная циркулярная пила, сформированная своими силами, представлена серьезной, сложной и необычной конструкцией, которая создается только при предварительном обдумывании всех ее элементов, изучении чертежей и подготовки материалов и инструментов.

Важно определиться, будет ли циркулярка стационарной или настольной, а выбор зависит от того, как часто будет применяться инструмент, а также, какого масштабы работы предполагается реализовать с его помощью.

Конструкция стандартной циркулярной пилы



«Настоящая» стационарная циркулярка

Стол для циркулярки своими руками, чертежи которого имеются в свободном доступе, создается легко и быстро, если хорошо знать его конструкцию. Если отдельно сформировать и подготовить все компоненты, то в результате они просто надежно и крепко соединяются друг с другом, обеспечивая получение оптимальной конструкции.

К основным элементам данного оборудования относится:

  • Стол. Обычно он покрывается листом, созданным из оцинкованной стали или жести. Не допускается применять для этих целей пластик или древесину, поскольку эти материалы не смогут выдерживать существенного воздействия других материалов, поэтому протрутся, в результате чего будет получены деформации, изгибы и отверстия.
  • Поперечные связи. Они создаются для стола, причем обычно для этих целей применяется уголок из стали, толщина которого равняется примерно 7 см. Данные связи оснащаются полкой, прикрепляющейся снаружи в горизонтальном положении. В этом случаи обеспечивается легкость формирования бокового ограничителя.
  • Рабочий орган циркуляционной пилы. Он представлен зубчатым диском, который выступает за пределы стола, поскольку это обеспечивает хороший процесс пропиливания разных элементов.
  • Мотор оборудования, который должен быть достаточно мощным. Его выбор зависит от диаметра пилы. Если предполагается работать с пиломатериалами, толщина которых превышает 15 см, то выбирается очень мощный мотор, поэтому и процесс создания циркулярки будет достаточно сложным, поскольку найти этот элемент в свободном доступе трудно.
  • Боковой упор. Делается он регулируемым, причем используется для его создания ровный кусок уголка из стали, толщина которого равняется примерно 7 см. Данный упор по длине должен быть больше длины стола примерно на 35 см. Одна вертикальная полка с каждой стороны обрезается, поэтому она получается равной длине стола. Хвосты, являющиеся плоскими, изгибаются вниз. В нижних их полочках формируются отверстия для резьбы. Упор прикрепляется к столу болтами, причем он выставляется ровно по шаблону.
  • Вал. Является важным элементом оборудования, причем желательно приобрести его в готовом виде, чтобы он обладал высоким качеством и надежностью. Обычно готовый элемент обладает специальным посадочным местом, предназначенным для диска будущей пилы.
  • Подшипники. Они могут быть разными, но самым оптимальным выбором считаются самоустанавливающиеся элементы, которые являются шариковыми. Они оснащены двойным рядом из специальных шариков. Внутри обойма в разрезе является криволинейной. Если же применять в самодельной циркулярке дешевые и некачественные подшипники, то они не прослужат слишком долго. Цапфы оснащаются крышками, предотвращающими попадание в подшипники опилок.
  • Передача пилы. Обычно выбирается клиноременная конструкция, поскольку если выбрать шестеренчатую, то она считается достаточно опасной для применения любителем. Это обусловлено тем, что если используется пиломатериал, который ранее уже применялся для других целей, то в нем может попасться гвоздь или другой крепежный элемент, который при попадании на передачу может способствовать тому, что диск двигателя просто разлетится.
  • Передаточное число. Выбирается оно в зависимости от параметров двигателя, а именно от его оборотов и от частоты вращения диска.
  • Двигатель. Лучше всего выбирать асинхронный двигатель, являющийся однофазовым. Обычно такими элементами оснащаются стандартные стиральные машинки. Они идеально подходит для самодельной циркуляционной пилы. Не желательно пользоваться коллекторными двигателями, которые обычно устанавливаются в разных электрических приборах, поскольку они дают чрезвычайно существенные обороты, а также не могут работать слишком долго, что считается важным для циркулярки.
  • Трехфазный двигатель используется часто, однако он дополняется пусковым и рабочим конденсатором, которые оснащаются арматурой. Они обладают существенной стоимостью, причем они должны быть либо масляно-бумажными, либо просто бумажными.
  • Схема запуска двигателя, которая может применяться для треугольника или звезды, причем она не должна нуждаться в дополнительной доработке.

Таким образом, процесс создания своими силами циркуляционной пилы считается достаточно сложным, однако если знать, из каких основных элементов состоит оборудование, а также выбрать качественные элементы, надежно и безопасно соединяющиеся друг с другом, то работа будет правильно выполнена самостоятельно.

Читали эту статью на блоге http://remstroy.net — будьте аккуратны в экспериментах и работе с острыми инструментами. Пишите отзывы и делитесь советами по работе с пилами и циркулярками, которые сделали собственноручно.

Статьи по теме:

remstroy.net

Как сделать стационарную циркулярную пилу своими руками: чертежи стола

Содержание статьи:

Первичная обработка деревянных материалов зачастую заключается в их порезке. Для выполнения можно применить несколько типов инструментов — от ручных до электрических моделей. Наиболее эффективной является стационарная циркулярная пила, которую можно сделать своими руками.

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

  • малые — от 40 до 46 мм;
  • средние — от 55 до 55 мм;
  • большие — от 65 до 70 мм;
  • профессиональные — от 65 до 140 мм.

Для работы по дому достаточно выбрать модель с малым или средним значением глубины распила. Если необходима сложная обработка материалов — потребуется ручная циркулярная пила. Для осуществления вертикальных срезов можно сделать самодельную пилораму.

Для работы по дереву необходимо выбирать диски с положительным углом заточки. В противном случае волокна древесины будут не резаться, а раздираться.

Проектирование стола для циркулярной пилы

Схема стола для циркулярной пилы

Главным компонентом будущей конструкции является стол, изготовленный своими руками. На нем будет располагаться силовой агрегат, режущий инструмент, блок управления и дополнительные компоненты для выполнения работы.

Существуют две принципиально различные схемы для конструирования стола. В первом случае он предназначен для работы с ручной пилой. Главная задача опорной станины — фиксация заготовки и возможность изменения направления распилов. Чаще всего для изготовления стола своими руками применяются деревянные комплектующие — листы ДСП, рейки и брус.

Стол для циркулярной пилы

Пилорама является одной из разновидностей циркулярных пил. Разница заключается в нижнем расположении диска. В этом случае стол выполняет функции станины. В нем располагается силовой агрегат, присутствует блок крепления диска, а также система управления.

Во время проектирования необходимо учитывать следующие моменты:

  • мощность электродвигателя. Для работы по дому достаточно выбрать модель с удельной мощностью до 800 Вт;
  • глубина пропила. Зависит от геометрических параметров диска;
  • частота вращения. Для формирования ровного цвета эта характеристика должна быть не менее 1600 об/мин;
  • месторасположение блока управления. Он должен быть максимально удален от диска.

Габариты самодельной конструкции зависят от размеров обрабатываемых деталей. Для изготовления ручной пилорамы в качестве столешницы рекомендуется использовать металлический лист. Дополнительно в его основании монтируются ребра жесткости.

При выборе заводской модели пилы для комплектации стола, сделанного своими руками, следует предусмотреть возможность крепления в нижней части столешницы. Для этого потребуется сделать дополнительный переходной монтажный блок.

Изготовление циркулярной пилы своими руками

Изготовление столешницы

Составление схемы изготовления зависит от фактического наличия расходных материалов. Больше всего внимания необходимо уделить конструкции стола. Помимо функциональности он должен обладать устойчивостью, выдерживать максимальное давление без изменения своего положения.

Сначала необходимо сделать столешницу своими руками. Для этого на листовом материале выполняют разметку. Лучше всего взять инструмент и по его габаритам наметить места вырезов. С помощью фрезера делают углубление для монтажа инструмента. Затем необходимо установить дополнительные компоненты:

  • упор для заготовок. Это деревянная рейка, которая крепится на столешнице. Ее положение можно изменять относительно диска;
  • пазы для упора. Они фрезеруются на поверхности столешницы;
  • измерительная линейка. Она устанавливается у передней кромки диска. Необходима для формирования заготовок определенной ширины и длины;
  • струбцины. Являются дополнительным компонентом. С их помощью деталь жестко фиксируется на столе для обработки ее поверхности ручным инструментом.

После этого согласно фактическим размерам столешницы необходимо сделать опорные ножки. Для этого можно использовать деревянные брусья 40*40 мм или стальные уголки. Для улучшения устойчивости между ножками крепятся ребра жесткости. Блок управления пилой должен располагаться у рабочего места. Обязательно устанавливается УЗО и предохранители на случай превышения максимальной загрузки электродвигателя.

Проверку работоспособности конструкции сделанной своими руками необходимо осуществлять с постепенным увеличением нагрузки. Сначала обрабатывают заготовки небольших размеров, а затем большие детали.

Дополнительно можно сделать блок изменения положения диска относительно плоскости стола. Таким образом можно регулировать глубину распила.

В качестве примера можно ознакомиться со спецификой конструкции, изготовленной своими руками:

Примеры чертежей и самодельных конструкций

stanokgid.ru

Циркулярная пила своими руками: фото изготовления с описанием

Самодельная циркулярная пила сделанная своими руками: подробные фото изготовления самоделки и описание.

Вот решил сделать самодельную циркулярную пилу для деревообработки и заготовки дров для печки. Для жителя сельской местности это довольно нужный станок, каждый год в саду скапливается много веток, которые можно распиливать на дрова, сделать это можно на обычной циркулярке.

Далее сам процесс изготовления циркулярной пилы своими руками.

Подогнали мне вот такой электродвигатель, с виду не очень, но вполне рабочий.

Проверил, работает, принялся его восстанавливать.

Почистил, покрасил.

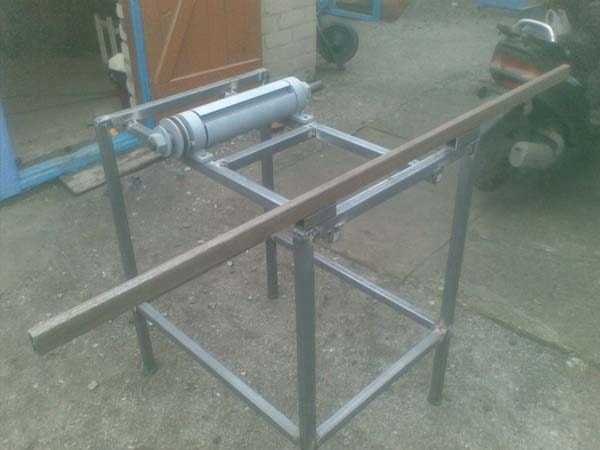

Из профильной трубы 30 х 30 мм сварил вот такую раму для стола циркулярной пилы.

Вал для циркулярки достался мне ещё из советских времен, с фуганком и ножами, закрепил вал на раме болтами.

Сделал площадку под мотор, установил, одел ремень на шкив, проверил — работает.

Для работы фуганком, чтобы реализовать подъем стола относительно вала, решил прикрепить одну часть стола на петли к раме, а другую часть зафиксировал на болт, к которому приделаны ручки для быстрой регулировки глубины спила древесины фуганком.

Закрепил на раме выключатель, поставил на раму столешницу.

Вот такая простая самодельная циркулярная пила, теперь можно распиливать доски, работать фуганком или заготовлять дрова на зиму.

Автор самоделки: Вадим Орехов.

Популярные самоделки из этой рубрики

Пресс из домкрата своими руками...

Пресс для топливных брикетов своими руками...

Самодельный ручной инструмент...

Гибочный станок для профильной трубы...

Тиски слесарные своими руками...

Труборез своими руками

Сверлильный станок из дрели...

Отрезной станок из болгарки своими руками...

Чудо лопата своими руками

Самодельный универсальный ключ для болгарки и дрел...

Регулятор оборотов двигателя стиральной машины...

Самодельный шлифовальный станок...

sam-stroitel.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
