Стационарная циркулярная пила своими руками. Подробная инструкция

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

  • для продольного роспуска древесины;
  • для обрезки краев не обрезной доски для получения ровных сторон;
  • для получения одинаковых по размерам планок, реек, досок;
  • для выборки части доски (четверти) для создания плотного соединения досок в щит.
  • в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

  1. пиления;
  2. шлифования;
  3. строгания;
  4. сверления;
  5. заточки инструмента.

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

  • усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;
  • усовершенствование промышленно изготовленного инструмента под особенности применения;
  • сборка станка из отдельных элементов – вала, двигателя, станины;
  • самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Ручная конструкция циркулярки

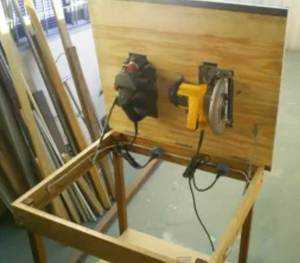

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилы будет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы,  основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

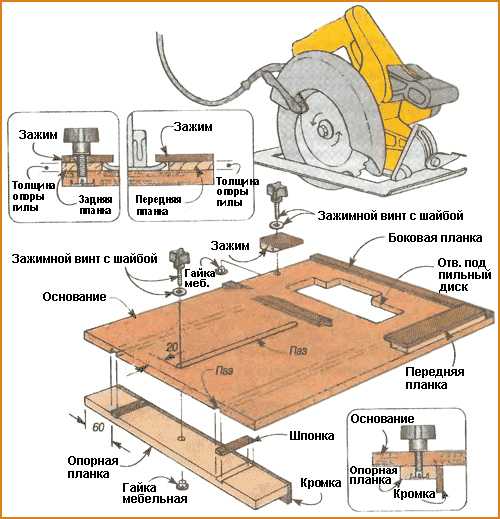

Настольная небольшая циркулярка

Такой вариант предусматривает изготовление корпуса станка из дерева или железного уголка или профильной трубы, с учетом того что размещение инструмента будет в настольном варианте. Поскольку основание будет небольшим, то использование такого инструмента открывает новые возможности. Такая деревообрабатывающая машина позволяет проводить работы в любом удобном месте.

Принцип создания такой машины похож на то, как создается ручная циркулярная пила – для основания изготавливается корпус, верхняя плита, устройство фиксации монтажной пилы или болгарки, в случае использования в качестве двигателя болгарку.

Отдельно, для соблюдения максимальной безопасности нужно предусмотреть кнопку включения и выключения электропитания инструмента, и механизм блокировки кнопок включения на самой пиле или болгарке.

Для удобства работы рекомендуется направляющую планку изготовить с направляющими для фиксации упора в корпус основания, тем самым повысив надежность крепления. Для зажима здесь рекомендуется использовать болты с гайками-барашками, таким образом, дополнительно создав удобство в работе.

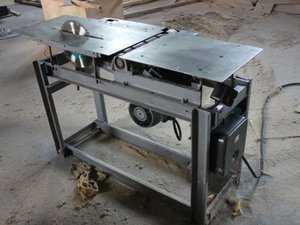

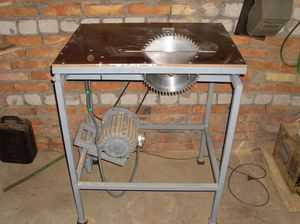

Полноценная стационарная циркулярка

Особенностью такой, полноценной дисковой пилы является ее полноразмерное изготовление корпуса, возможность более точной регулировки положения пилы, более мощный двигатель и соответственно более продолжительный режим работы.

Изготовление упора и подготовка  необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие.

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант  это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

  • на краю через раму станка;
  • посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

  • созданием подъемного механизма рабочей плиты;
  • созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

  1. направляющих по которым происходит движение каретки с валом и двигателем;
  2. регулировочной штанги с фиксирующими гайками;
  3.  рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

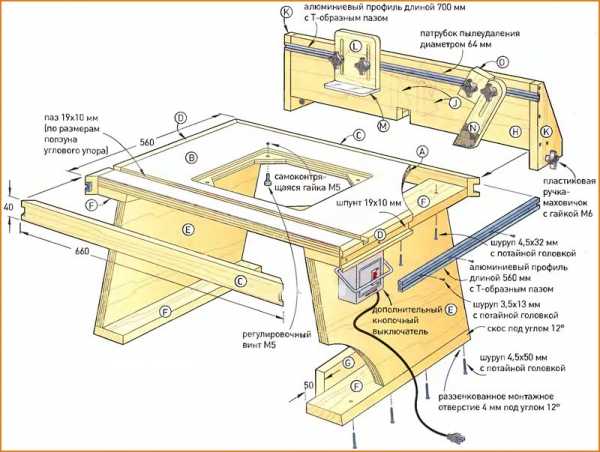

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

  • на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;
  • для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;
  • для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;
  • для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.

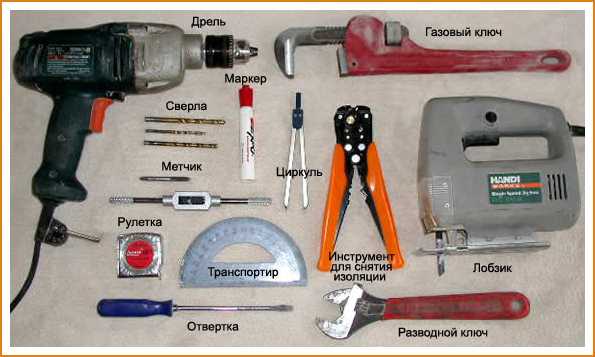

Необходимые инструменты и материалы

Для правильного и надежного соединения деталей, создания жесткой  конструкции, способной выдерживать большие нагрузки понадобятся:

  • инструменты:
  • болгарка с отрезными кругами;
  • сварочный аппарат;
  • молоток;
  • дрель с набором сверл;
  • разметочный инструмент – рулетка, метр, угольник, чертилка, керн;
  • расходные материалы – электроды, щетки по металлу;
  • струбцины, тиски
  • материалы:
  • уголки металлические или профильная труба;
  • металлический лист для рабочей плиты;
  • болты, шайбы, гайки, шпильки;
  • полоса металлическая;
  • доски из дерева твердых пород;

Технология сборки стационарной установки циркулярки

Для создания подобного инструмента рекомендуется проводить работы в следующей последовательности:

  • создание рабочего эскиза, общего и детализованных чертежей;
  • разметка основных элементов;
  • нарезание заготовок;
  • сборка каркаса станка;
  • разметка и выпиливание прорезей и отверстий в рабочей плите;
  • установка двигателя, вала, подъемного механизма;
  • установка электропроводки;
  • изготовление дополнительного оборудования.

Другие варианты конструкции циркулярной пилы

Кроме вышеуказанного варианта для домашнего матера  довольно интересным вариантом будет создание универсального основания для установки на нем с помощью стандартных вставок других электроинструментов:

  • электрорубанка;
  • ручного фрезера;
  • электролобзика;

Как показывает практика, создание и успешная эксплуатация таких станков позволяет не только решать проблему усовершенствования домашней мастерской, но существенно экономит средства, на покупку дорогостоящего оборудования.

И хотя такие станки хоть и выглядят не совсем эстетично, но при этом показывают отличные результаты в повседневной работе.

Стационарная циркулярная пила своими руками. Подробная инструкция

Оценка: 4.7 7 голосов

Читайте также:


okarkase.ru

Циркулярка своими руками: необходимые детали

Сегодня достаточно часто можно встретить самодельные циркулярные пилы. Циркулярка своими руками может быть изготовлена в случае, если у мастера имеются хотя бы минимальные навыки работы с металлом. Для изготовления конструкции также понадобятся некоторые приспособления. Все работы нужно производить аккуратно.

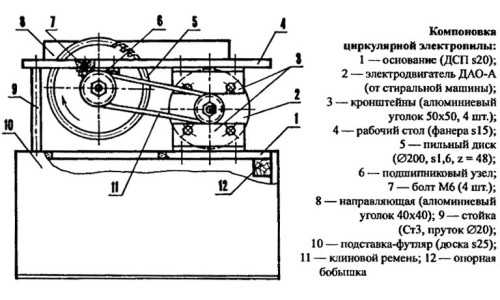

Рисунок 1. Схема стационарной циркулярной пилы.

Изготавливать подобное приспособление самостоятельно целесообразно в случае, если имеются в наличии какие-либо из следующих материалов: куски уголка из стали, профильная труба прямоугольной формы, двигатель или болгарка. Если мотора нет, его можно приобрести на строительном рынке.

Ручная конструкция циркулярки

Ручную циркулярку можно с легкостью сделать своими руками в случае, если в наличии имеется болгарка. Понадобится сделать следующие простые приспособления: упор для скольжения и осевую ручку.

Необходимые детали:

  1. Металлический уголок.
  2. Шайбы.
  3. Болты.
  4. Гайки.
  5. Полоска металла.
  6. Болгарка.
  7. Металлическая труба или прут.

Изготовление упора и подготовка необходимых отверстий

Схема Т-образного упора для цикулярной пилы.

Упор для скольжения изготавливается из нескольких кусков небольшого уголка из металла, которые располагаются по обе стороны от рабочего элемента. Стоит заметить, что рабочим элементом является диск с зубцами, который используется вместо абразивного круга. Щель с каждой стороны должна составлять приблизительно 3-4 мм. Горизонтальные кромки уголков понадобится закруглить в нижней части, чтобы они не цеплялись за разрезаемую заготовку. Уголки нужно будет соединить поперечными связями в передней и задней части. Для этого лучше всего использовать болты с гайками, щель можно сделать с помощью использования пакета шайб.

На корпус инструмента понадобится надеть хомут из полосы металла. Винтовая стяжка хомута должна размещаться в нижней части конструкции. Понадобится жестко закрепить сложенную вдвое полосу из жести или оцинкованной стали с отверстием под задний упорный болт для скольжения. Упор должен быть закреплен в задней части конструкции. Хомут с задней упорной стойкой могут составлять единую конструкцию, однако толщина металлической полосы в таком случае должна быть приблизительно 1-1,5 мм. Перемещая шайбы, которые обеспечивают зазор, можно добиться одинаковых щелей между рабочим элементом и боковыми частями упора.

Схема сборки самодельной пилорамы.

В корпусе редуктора инструмента понадобится просверлить 2-4 отверстия с резьбой под крепежные элементы небольших размеров. Редуктор первым делом нужно будет разобрать и выявить места, где есть возможность произвести сверление. Отверстия предназначаются для того, чтобы была возможность зафиксировать самодельную осевую ручку. Если используется стандартная боковая ручка болгарки, то произвести ровный пропил будет достаточно сложно даже мастеру с большим опытом работы.

Изготовление ручки и регулировочной штанги

Осевая ручка изготавливается из трубы или прута в виде рога, который направлен вверх. В данном случае может использоваться и поперечная скоба небольшой ширины. Концы, которыми она будет закрепляться к редуктору, не нужно расплескивать. В данных частях нужно будет просверлить отверстия под крепежные элементы. Если расплескаются крепежные концы, то ручка погнется от усилий в процессе работы.

Если ручка имеет вид рога, то дальнюю его часть надо расплескать в горизонтальной плоскости и просверлить в нем отверстие под ось 4-5 мм с запасом. Если ручкой будет скоба, то в отверстия, которые располагаются в редукторе, понадобится установить кусок прута или трубки, торчащей вперед. Конец элемента нужно расплескать и просверлить в нем отверстие. Между прутом и скобой должно быть небольшое расстояние — приблизительно 100 мм.

Схема регулировочной штанги.

Далее понадобится взять кусок прута из стали 4-5 мм, который будет использоваться в качестве регулировочной штанги. Одну ее часть нужно загнуть в виде петли, слегка расплескать и досверлить отверстие под передний упорный болт. Подставляя шайбы на передней части упора, нужно добиться равномерной ширины щели по всей длине конструкции. Если используется штанга 6 мм, то понадобится подготовить несколько шайб небольшой толщины.

На задней части штанги нужно нарезать резьбу. Элемент будет входить в отверстие на ручке. На него нужно предварительно накрутить одну гайку, а по завершении сборки — вторую. Понадобится отпускать и по очереди затягивать гайки, чтобы была возможность производить регулировку глубины пропила. На данном этапе ручная циркулярка будет готова к работе.

Настольная небольшая циркулярка

Ручную циркулярку можно с легкостью переделать в настольную конструкцию небольших размеров.

Для этого нужно изготовить из трубы или прута 15-20 мм станину П-образной формы и прикрепить рычаг. Нижнюю часть станины нужно изогнуть вдоль направления распила до горизонтальности, после чего закрепить к столу самонарезающими винтами. Чтобы конструкция была устойчивой, можно дополнительно установить откосы.

На горизонтальную поперечину понадобится надеть вращающийся рычаг из трубы Т-образной формы.

Схема проверки работоспособности циркулярной пилы.

Поперечную часть элемента нужно будет разрезать на две части. После того как конструкция будет установлена, элементы понадобится скрепить хомутами. К концу вертикальной части хомутом нужно притянуть ручную пилу, которая была изготовлена.

Подобную конструкцию можно использовать и в качестве отрезного устройства, для чего понадобится установить в болгарку стандартный отрезной круг. Однако в данном случае толщина пропила не будет превышать 70-80 мм, все будет зависеть от диаметра рабочего элемента. Чтобы была возможность производить обработку пиломатериалов большой толщины, понадобится полноценная циркулярная пила.

Полноценная стационарная циркулярка

Сделать циркулярки подобного типа можно лишь в случае, если иметь схему конструкции. Разница между стационарной и настольной циркуляркой состоит в высоте станины. Схема конструкции подобного типа изображена на рис. 1.

Первый элемент, который следует изготовить, стол. Он покрывается жестяным или оцинкованным листом. Дерево будет тереться о дерево или пластик, в результате чего появится небольшая лунка. В таком случае произвести качественный пропил не удастся. Поперечные соединения стола делаются из металлического уголка 70-80 мм.

Рабочий элемент не должен выступать над основанием стола более чем на 1/3 диаметра — в противном случае пила будет опасной. Следовательно, если понадобится распилить брус 100 мм, то диаметр диска должен быть 350 мм или более. Для привода подобного диска необходим мотор мощностью 1 кВт или более.

Понадобится первым делом сопоставить мощность приобретенного двигателя с личными потребностями. Для заготовок 150 мм и более изготовить циркулярку самому достаточно сложно.

Качественный регулируемый упор можно изготовить из куска уголка 70-80 мм, длина его должна быть на 350-400 мм больше длины стола. Одну из полок понадобится обрезать с двух сторон, чтобы остаток был равен длине стола. Задние части нужно изогнуть вниз. В нижних полках понадобится просверлить отверстия под резьбу крепежных элементов. После этого нужно будет надеть на стол упор и закрепить его в необходимом положении болтами. Упор выставляется по шаблону, который прокладывается между ним и диском инструмента.

Самым ответственным узлом является вал. Рекомендуется использовать готовый элемент с местом для посадки диска. Его можно приобрести на строительном рынке.

Понадобится использовать шариковые подшипники, которые самостоятельно устанавливаются. Цапфы с подшипниками должны быть с крышками, которые смогут защитить от опилок.

Рекомендуется использовать клиноременную передачу. Двигатель подойдет от старой стиральной машинки. Конденсаторы могут быть бумажными или масляно-бумажными. Другие элементы не смогут выдерживать реактивной мощности, которая циркулирует в цепочке.

Сделать циркулярку самому достаточно просто, если знать технологию и иметь в наличии все необходимые элементы.

1poderevu.ru

Циркулярная пила своими руками | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «SAMODELKINDRUG» в данной статье будет представлена технология создания циркулярной пилы из ручной дисковой. Тем людям кому приходится часто работать с деревом, просто необходима стационарная циркулярная пила, первое это конечно удобство распиловки древесины. На сегодняшний день в специализированных магазинах великое множество разнообразного инструмента, но порой он стоит не так уж и дешево для простого человека. Автор часто занимается работами по дереву и ему требовалась циркулярка, а денег естественно на станок не было и вот как мастер решил данную проблему. Взял ручную дисковую пилу и на ее базе смастерил стационарную, как ему это удалось? Смотрите далее.

Материалы

  1. ручная дисковая пила
  2. фанера 9-11 мм
  3. болты
  4. шурупы
  5. брус 40х40
  6. выключатель
  7. провод

Инструменты

  1. элетролобзик
  2. дисковая пила
  3. шуруповерт
  4. дрель
  5. молоток
  6. плоскогубцы
  7. отвертка
  8. линейка

Процесс создания стационарной дисковой пилы.

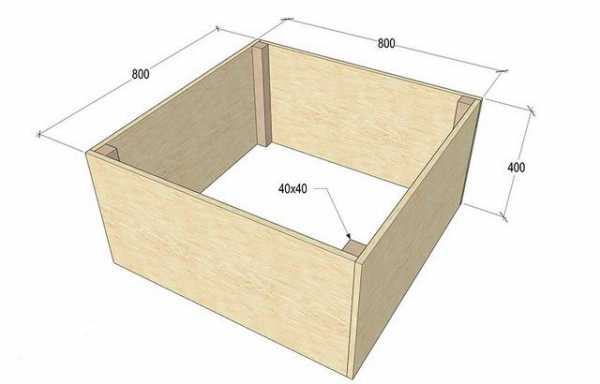

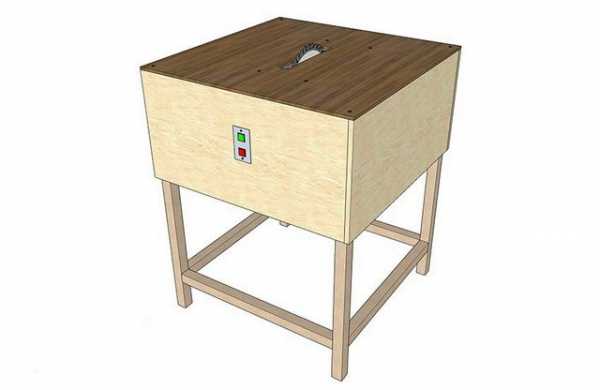

И так первым делом автор изготавливает основание в виде короба. После того как основание будет готово, мастер переходит к изготовлению столешницы, в ней он делает пропил лобзиком для прохождения диска.

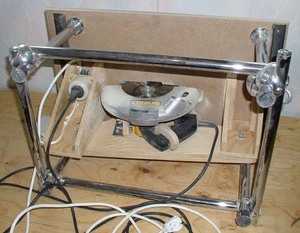

С обратной стороны мебельными болтами крепится ручная дисковая пила. Столешница закрепляется по углам саморезами. Так же для удобства был вмантирован выключатель, предварительно кнопка пуска была зафиксирована в положении пуск, а  выключатель подключен к розетке, то есть пилу разбирать не в коем случае не нужно. Так же был сделан упор, закрепленный при помощи мебельных направляющих.

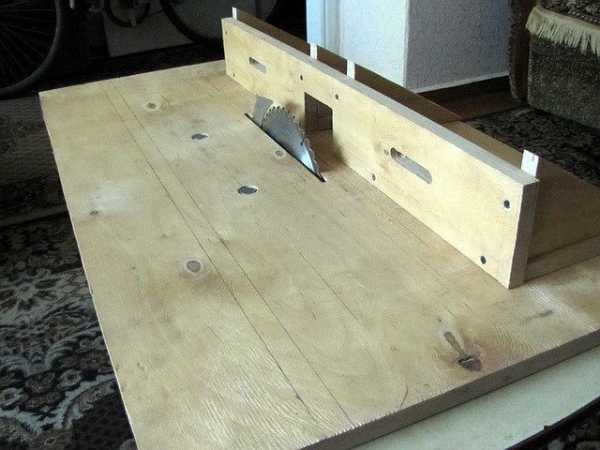

Был сделан так же упор для продольных распилов, из алюминиевого уголка. И вот собственно, стационарная циркулярная пила готова. Так же можете посмотреть вот это видео

Спасибо за внимание!

Источник



ЦИРКУЛЯРНАЯ ПИЛА#

www.samodelkindrug.ru

Стационарная циркулярная пила своими руками


Тем людям кто часто занимается столярными работами для себя или на заказ, просто необходимо иметь в своей столярной мастерской стационарную циркулярную пилу. Работать на стационарном станке очень удобно и опять же положение спины прямое, что немаловажно при длительной и монотонной работе.

На сегодняшний день в магазинах имеется большой выбор станков и инструментов, но парой не по карману простому столяру и приходится выходить из положения применяя природную смекалку. К примеру мастер сделал стационарную пилу из ручной дисковой, как ему это удалось? Смотрим далее.

Материалы
1. ручная дисковая пила
2. фанера 11 мм
3. болты м-8 с мебельной шляпкой
4. шурупы
5. выключатель
6. провод
7. брус 40х40
8. мебельные направляющие

Инструменты
1. электролобзик
2. ручная дисковая пила
3. дрель
4. шуруповерт
5. молоток
6. отвертка
7. плоскогубцы
8. линейка

Процесс создания стационарной циркулярной пилы.
И так как было сказано выше, свою циркулярную пилу автор сделал из ручной дисковой, причем в конструкцию пилы не каких изменений внесено не было. Здесь просто делается стол, а подошва пилы крепится с нижней стороны столешницы, где предварительно сделан пропил под диск, сначала просверлены отверстия и потом пропилены. Из фанеры и бруса 40х40 создается основание.

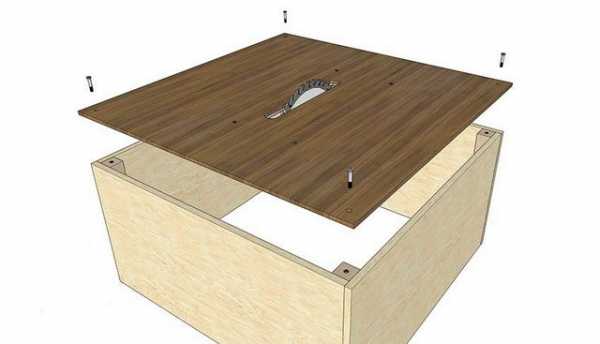

Затем из фанеры выпиливается столешница, автор рекомендует использовать ламинированную или же лакированную, потому как поверхность ровная и гладкая. Как было оговорено делается пропил, по углам сверлятся отверстия под последующее крепление.

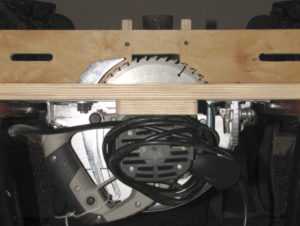

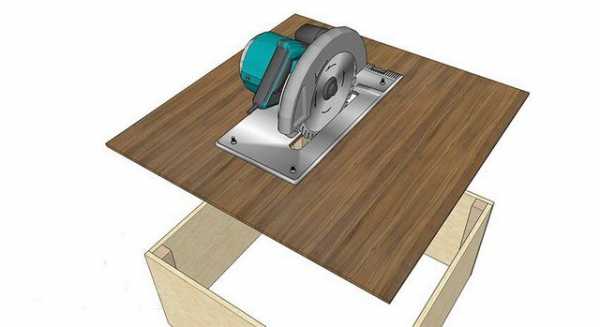

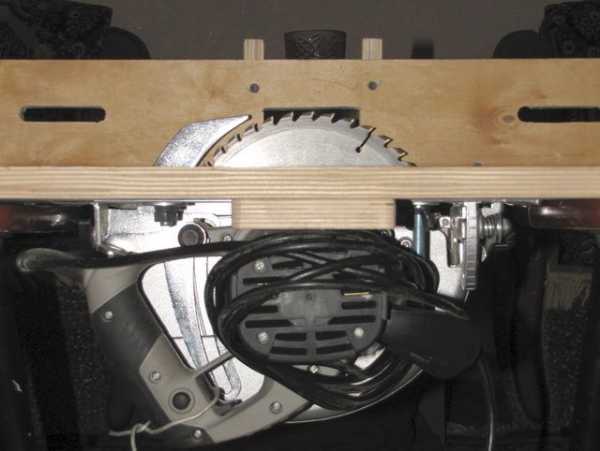

С нижней стороны столешницы крепится дисковая пила, при помощи болтов м-8, главным образом следует утопить шляпки болтов в фанере.

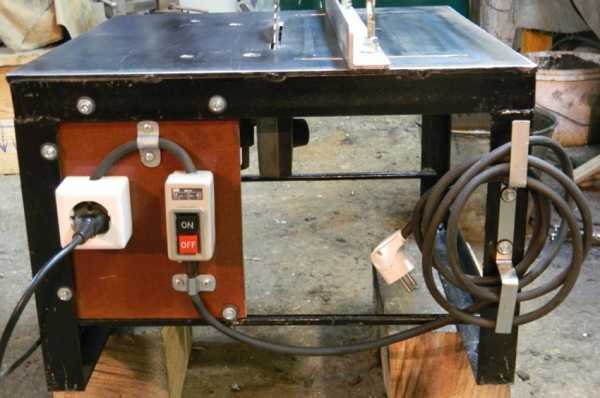

Установлен и подключен выключатель, кнопка пуска на пиле зафиксирована в нажатом положении, а выключатель подключен к розетке, таким образом пилу разбирать не требуется и что то подключать к ней.

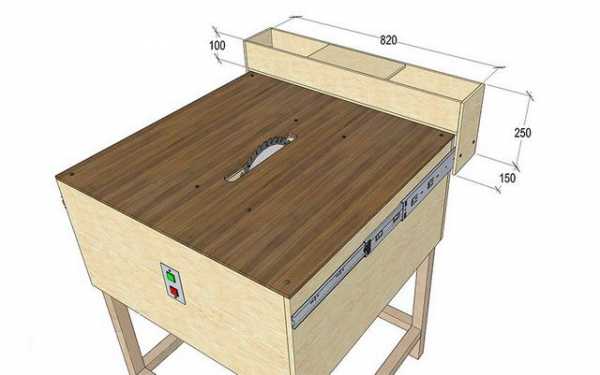

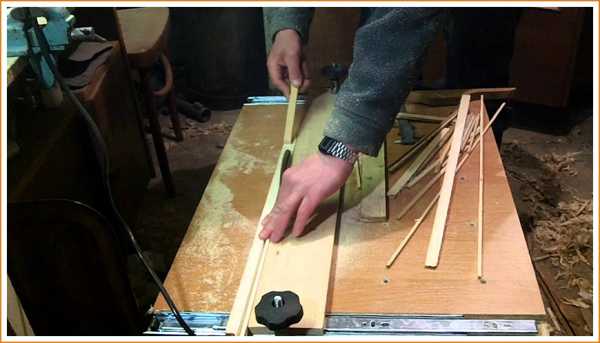

Так же для удобства ведения работ, был сделан передвижной упор на мебельных направляющих.

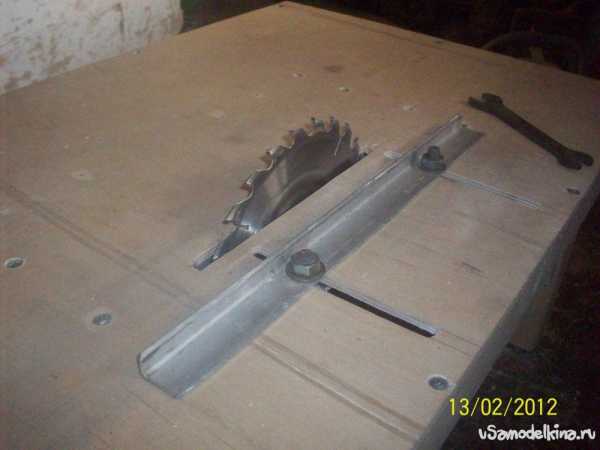

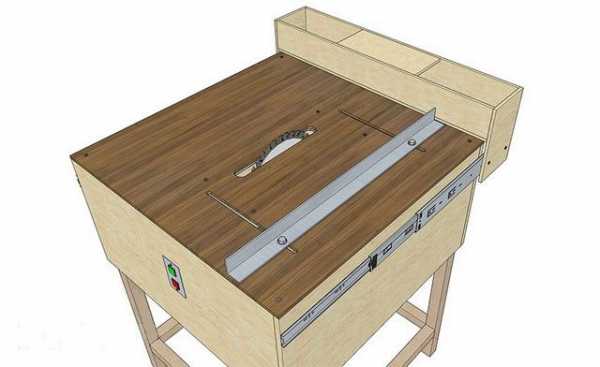

Продольный упор сделан из алюминиевого уголка.

Для его регулировки требуется ослабить болты и переместить на необходимое для последующей работы расстояние.

Но как вы понимаете при такой установке пилы будет потеряно 10-20 мм.

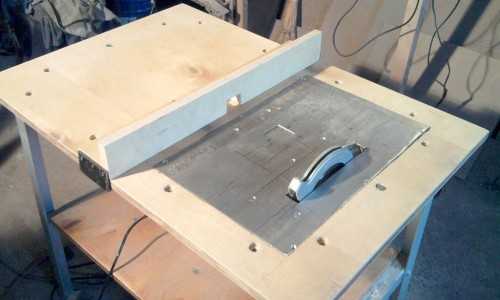

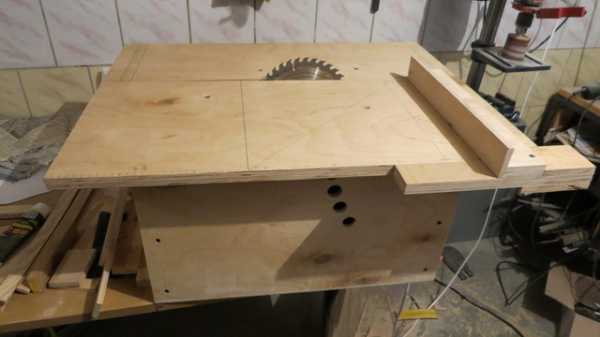

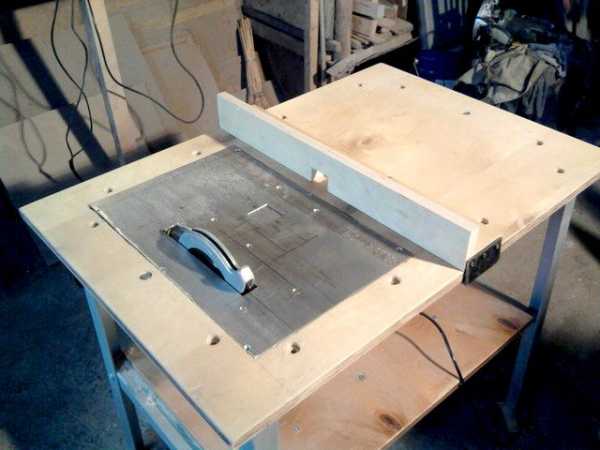

И вот собственно такая пила получилась у автора.


Так же вашему вниманию представлен видеоматериал из которого вы еще много чему научитесь. Приятного просмотра!


На этом заканчиваю рассказ. Спасибо за внимание! Заходите в гости чаще, не пропускайте новинки в мире самоделок!
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать циркулярную пилу своими руками: варианты конструкции

Самодельная циркулярная пила — нужный и полезный инструмент в арсенале домашнего мастера. Особенно она необходима тем, кто много работает с древесиной. Чтобы сделать циркулярную пилу своими силами, достаточно иметь большое желание, необходимые инструменты и уметь работать с металлом.

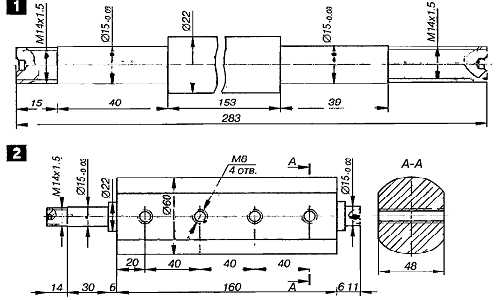

Чертеж вала для циркулярки.

Серьезный инструмент

Циркулярная пила, своими руками сооруженная, может быть стационарной или настольной модели. По своей сути это одно и то же. Отличаются приборы только высотой станины. Какую высоту делать, будет зависеть от интенсивности использования рабочего места. Если пила используется редко, то ее можно выполнить в настольном варианте. При необходимости конструкцию можно будет разобрать и освободить место в мастерской для других работ. Если же мастер постоянно работает с древесиной, то ему больше подойдет стационарная циркулярная пила.

Стационарная конструкция складывается из нескольких основных узлов: стола, зубчатого диска, двигателя, регулируемого бокового упора и вала.

Для ее изготовления будут необходимы:

Устройство циркулярной пилы.

  1. Лист металла толщиной не менее 8 мм.
  2. Металлический уголок 45х45 мм.
  3. Электродвигатель.
  4. Металлический диск с зубьями (диаметр 400 мм).
  5. Шариковые подшипники.
  6. Сварочный аппарат.
  7. Деревянный брусок.
  8. Отрезок пластика или ламината.

Циркулярная пила своими руками делаться будет намного легче, если предварительно составить чертеж будущей конструкции и указать все необходимые размеры. Все детали изготавливаются в соответствии с чертежом, а затем собираются в каркас при помощи сварочного аппарата.

Вернуться к оглавлению

Сборка стационарной конструкции

Основная деталь пилы — стол. Столешница должна быть сделана из листа металла. Ее размеры зависят от предпочтений мастера. Главное, чтобы циркулярная пила своими руками была устойчивой и на ней было удобно работать. Если потребуется дополнительное место для установки других приспособлений, то поверхность можно закрыть листом толстой фанеры (рис. 1).

Особое внимание необходимо уделить высоте направляющей. Наиболее удобно, когда направляющая выступает над столом на 120 мм. Как показывает опыт, при таком расположении появляется возможность обрабатывать доски не только по ширине, но и по толщине.

Рисунок 1. Лист толстой фанеры отлично подойдет для закрытия поверхности столешницы, чтобы установить дополнительные приспособления.

Для изготовления направляющей на циркулярную пилу понадобится 2 отрезка металлического уголка и зажим, который приваривается к ним. Металлическая деталь намеренно делается из двух частей уголка. Цельный уголок будет вести при работе пилы. К уголкам при помощи болтов и саморезов нужно прикрутить деревянный брусок, а на нем закрепить кусок пластика или ламината шириной в 120 мм. Длина отрезка ламината должна соответствовать длине стола. Эта деталь должна выставляться под углом в 90° относительно столешницы (рис. 2).

Циркулярная пила своими руками должна быть регулируемой по высоте. В некоторых конструкциях можно регулировать стол, но для работы удобнее, когда можно поднимать и опускать саму пилу.

Для установки двигателя и вала необходима единая площадка. Ее следует установить на одной оси в виде коромысла. Фиксируется она отрезком болта диаметром в 15 мм, который к ней приваривается. На боковой части пилы нужно приварить металлическую пластину, в которой предварительно сделать отверстие. Его форма должна быть продолговатой по ходу коромысла. Через него будет проходить болт, на который следует накрутить барашек с ручками. Фиксатор пилы готов. Если возникает необходимость регулировки по высоте, то барашек откручивается, пила выставляется по линейке и барашек закручивается обратно. При использовании диска диаметром в 400 мм можно обрабатывать доски шириной до 240 мм (рис. 3).

Вернуться к оглавлению

Изготовьте другие варианты

Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.

Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.

Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.

Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.

К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.

Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.

Рисунок 3. Схема диска для циркулярки.

Следующий этап — изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.

Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.

Вернуться к оглавлению

Настольный инструмент

Циркулярная пила, своими руками собранная из болгарки, может быть закреплена на станине. Для ее изготовления потребуется круглая труба или прут диаметром в 14-20 мм. Они выгибаются в виде буквы «П». На поперечине устанавливается качающийся рычаг. Нижняя часть станины, выгнутая горизонтально, закрепляется на столе при помощи болтов или саморезов. Чтобы придать конструкции больше устойчивости, нужно закрепить дополнительные подкосы.

Качающийся рычаг надевается на горизонтальную перекладину. Его делают из 2 отрезков трубы, сваривая их в виде буквы «Т». Верхнюю часть следует разрезать вдоль на две половины. После того как она будет надета, нужно скрепить ее хомутами. К ножке при помощи хомутов крепится ручная циркулярная пила, своими руками сделанная из болгарки.


moiinstrumenty.ru

изготовление своими руками, варианты агрегата и необходимые инструменты

При ведении домашнего хозяйства просто необходимо иметь арсенал из элементарных инструментов и подручных средств. Если хочется открыть свой бизнес, сделать ремонт или заняться хобби, этого будет мало. Стационарная циркулярная пила относится к инструментам, которые способны помочь во многих сферах деревообработки. Кроме того, такой агрегат легко сделать собственными руками, используя уже имеющиеся детали.

Особенности циркулярной пилы



В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:

  • роспуск древесины;
  • обработка и получение одинакового размера планок, досок и реек;
  • создание соединений на досках;
  • получение ровных краёв при обрезке досок и реек.

В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.

При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:

  • сверление;
  • заточка;
  • шлифование;
  • пиление;
  • строгание.

Как сделать циркулярную пилу своими руками?



Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

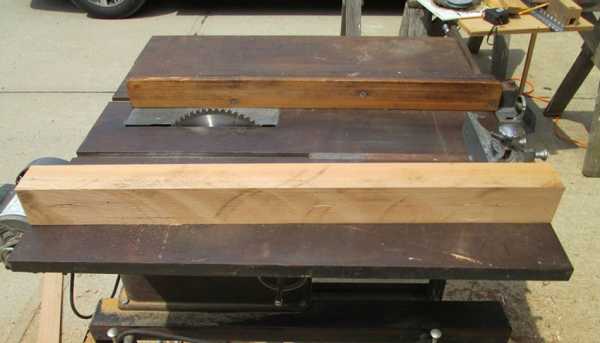

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

  • посередине;
  • на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

  • рукоять, на которой находится шкала регулировки;
  • регулировочную штангу с заранее установленными фиксирующими гайками;
  • направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

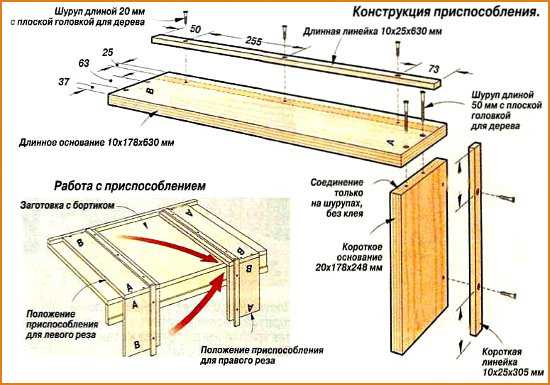

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

  1. На шкалу рабочей плиты следует нанести условное обозначение «0».
  2. Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала.
  3. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма.
  4. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

  1. Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
  2. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
  3. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
  4. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины.

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы. После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени. Обычная проводка способна привести к короткому замыканию и выведению оборудования из строя.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Заключение

Как сделать циркулярку своими руками? Такой вопрос тревожит многих мастеров, которые занимаются деревообработкой. На самом деле в этом нет ничего сложного. Если следовать всем рекомендациям, заранее найти и подготовить материал и необходимый инструмент, то ручную циркулярку собрать своими руками достаточно просто. В результате домашнее хозяйство пополнится отличным оборудованием, которое поможет в ремонте, хобби или ведении личного бизнеса.

о

instrument.guru

Циркулярка своими руками

29 октября 2015

Просмотров: 6003

Сейчас довольно часто встречаются самодельные пилы. Следует знать, что циркулярка своими руками изготавливается несложно. Для сооружения подобного изделия нужно иметь лишь начальные навыки работы с металлическими приборами. Все манипуляции должны выполняться аккуратно. Нужно заметить, что подобный самодельный инструмент является полезной вещью.

Для полноценных работ по распилу будет необходим стол с циркулярной пилой, который можно изготовить своими руками.

Чертежи стационарной и ручной циркулярной пилы можно увидеть на рис. 1 и рис. 2.

Пилу подобного типа есть смысл изготавливать, когда в наличии имеются какие-то из этих материалов: кусочки стального уголка, нерабочий двигатель или элементы от болгарки. Если электромотора нет, то можно его купить в строительном супермаркете.

Рисунок 1. Схема компоновки стационарной циркулярной пилы.

Циркулярная пила своими руками может быть произведена, когда в наличии есть болгарка. Для выполнения всех работ понадобится подготовить такие элементы:

  • алюминиевый уголок;
  • болгарка;
  • труба из металла или пруток;
  • гайки;
  • полоса металла.

Также своими руками надо будет дополнительно сделать такие изделия:

  • упор для скольжения;
  • осевая рукоятка.

Как сделать упор и отверстия?

Первым делом следует соорудить упор и подготовить нужные отверстия. Данная конструкция собирается из небольших кусочков металлического уголка. Они будут расположены по две стороны от рабочего элемента, которым в этом случае будет выступать диск с зубчиками, используемый вместо абразивного круга. С каждой стороны нужно сделать углубления примерно по 2-5 мм. Горизонтальные кромки следует сгладить в нижней части, чтобы они не соприкасались с разрезаемой деталью. Уголки понадобится скрепить поперечными связками спереди и сзади. В качестве крепежных элементов рекомендуется применять болты с гайками. Углубление можно будет сделать при помощи установки нескольких шайб.

Рисунок 2. Устройство ручной переносной циркулярной пилы.

На корпус приспособления следует надеть хомут, который изготавливается из металлической полоски. Стяжку хомута нужно размещать в нижней части изделия. Обязательно потребуется надежно зафиксировать жестяную или стальную полоску, которая складывается вдвое. Затем надо подготовить отверстие под задний крепеж для упора, за счет которого будет происходить скольжение. Упор следует закреплять в задней части приспособления. Чтобы это сделать, нужно подобрать полоску из металла толщиной 1,2-1,6 мм. Путем перемещения шайб можно получить идентичные щели между диском с зубчиками и боковыми упорами.

В корпусе редуктора изделия надо будет высверлить несколько углублений с резьбой под элементы для крепежа маленьких размеров. Сначала понадобится разобрать редуктор, чтобы определить места, где можно разместить отверстия. Углубления нужны для того, чтобы можно было закрепить осевую рукоятку. Если планируется использовать обыкновенную боковую рукоять болгарки, то выполнить правильный пропил не сможет даже квалифицированный мастер с соответствующим опытом работы.

Изготовление рукоятки и штанги для регулировки

Осевая рукоятка может быть сооружена из трубки или прутка в виде рога, который направляется вверх. Можно применить и узкую поперечную скобу. Крайние части, которыми она будет крепиться к редуктору, расплескивать не требуется. В этих частях следует подготовить углубления под элементы для крепежа. Если будут расплескиваться концы крепежей, то рукоятка может выгнуться от усилий во время работы.

Инструменты для изготовления самодельной циркулярной пилы.

Если рукоятка имеет вид рога, то дальнюю его сторону следует расплескать в горизонтальной плоскости и проделать углубление под ось с запасом 2,5-3 мм. В углубления, которые размещаются в редукторе, следует вставить кусочек прутка или трубы, торчащей вперед. Крайнюю часть элемента надо расплескать и проделать в ней углубление. Между прутком и скобой нужно обеспечить расстояние примерно в 10 см.

Далее нужно взять кусочек прутка из алюминия 3-4 мм. Одну его часть понадобится загнуть в виде петли, немного расплескать и высверлить углубление под передний болт для упора. Путем подкладки шайб на переднюю часть упора надо будет сделать равномерную ширину зазора по всей длине приспособления. Если в планах использовать штангу 6 мм, то надо будет подготовить несколько шайб маленькой толщины.

На задней части штанги надо вырезать резьбу. Элемент должен войти в углубление на рукоятке. На него надо предварительно надеть одну гайку в процессе сборки и еще одну в конце. Потребуется отпускать и постепенно зажимать гайки, чтобы можно было выполнять регулировку глубины распила. На этом этапе инструмент готов к работе.

Настольная пила маленьких размеров

Следует знать, что ручную циркулярку своими руками можно легко переделать в настольное приспособление маленьких размеров. Для этого нужно соорудить из трубки или прутка 16-22 мм станину и присоединить рычажок. Нижняя часть столика должна быть изогнута в направлении распила, после этого элемент крепится к столу саморезами. Для устойчивости конструкции рекомендуется предусмотреть монтаж откосов.

Проверка работы циркулярной пилы.

Стоит заметить, что для подобного самодельного инструмента нужен устойчивый столик. Его раскачивание в процессе работ может стать опасным. Можно использовать обыкновенный кухонный столик из деревянного бруса и металлопрофиля.

На поперечину следует надеть прокручивающийся рычажок из Т-образной трубки. Поперечная часть детали разрезается на несколько фрагментов. Когда монтаж конструкции будет произведен, элементы следует соединить хомутами. К крайней вертикальной части с помощью хомута понадобится притянуть ручной инструмент, который был сделан ранее.

Такое приспособление может использоваться и в качестве инструмента для резки. Нужно лишь вставить в болгарку обыкновенный круг для резки. Однако в этом случае толщина пропила будет составлять менее 75-80 мм. Если планируется обрабатывать древесину большой толщины, то будет необходима полноценная самодельная циркулярная пила.

Как сделать стационарную пилу?

Чтобы соорудить станок подобного типа, будут необходимы чертежи. Отличается стационарная пила от настольной лишь высотой станины.

Устройство столешницы для самодельной циркулярной стационарной пилы.

Важная часть станины — это ровное и широкое основание с прорезью для пилки. Его можно соорудить из оргстекла, ДСП или железного листа. Толщина крышки, на которой в такой конструкции закрепляется провод, определяется исходя из нагрузок. Крышка станины должна быть съемной, чтобы можно было с легкостью получить доступ ко всем компонентам станка.

Первый компонент конструкции, который понадобится изготовить самостоятельно, это стол. Его следует покрыть листом из жести или стали. Дерево трется о дерево или пластмассу, в связи с чем появляется лунка небольших размеров. Следовательно, выполнить качественный пропил не получится. Поперечные связки столика нужно будет делать из алюминиевого уголка 60-70 мм.

Если планка будет скользящей, то крышка столика должна иметь строго параллельные стороны.

Салазки можно изготовить из алюминиевого уголка, который позволит беспрепятственно скользить по краю без потери угла.

Следует позаботиться о том, чтобы диск с зубчиками не выступал над основанием столика больше чем на 1/3 диаметра, иначе инструмент будет опасным. Если нужно выполнить распил бруска 10 см, то диаметр диска должен составлять 35 см или больше. Для привода диска понадобится электромотор мощностью минимум 1 кВт.

Прежде всего нужно сопоставить мощность подготовленного электродвигателя с личными потребностями. Для деталей 15 см и больше сделать инструмент для распила самостоятельно очень сложно.

Если нет возможности сделать циркулярку своими руками с электродвигателем большой мощности, то можно использовать ручную дисковую пилу, болгарку или электродрель.

На любой из данных элементов можно насадить отрезную круглую пилку. Они имеют небольшие размеры и могут использоваться в качестве электропривода для распила досок небольшой толщины. Подобные приспособления рекомендуется закреплять снизу крышки столика.

http:

Качественный упор с возможностью регулировки можно сделать из кусочка уголка 7-8 см, при этом его длина должна быть на 3,5-4 см больше длины столика. Далее надо обрезать с обеих сторон полочку так, чтобы остаток равнялся длине столика. Задние части загибаются вниз. В нижних полочках надо будет подготовить углубления под резьбу элементов для крепежа. После этого следует надеть на столик упор и скрепить его в нужном положении болтами. Упор следует выставить по шаблону, который предварительно нужно установить между ним и рабочим элементом приспособления.

Особое внимание необходимо обратить на вал. Лучше всего применить готовую деталь с местом для установки диска. Его можно купить в любом магазине по продаже строительных материалов и инструментов.

Обязательно нужно использовать подшипники. Их можно смонтировать своими руками. Цапфы должны быть укомплектованы крышками. Данные элементы позволяют защитить конструкцию от попадания опилок.

Следует предусмотреть клиноременную передачу. Электродвигатель можно взять, к примеру, от неиспользуемой стиральной машинки. Конденсаторы следует выбирать бумажные или масляные. Другие детали не смогут выдержать реактивной мощности, которая будет циркулировать в цепи.

http:

Если планируется выполнять торцевание деталей, то пригодится каретка. Данный элемент состоит из направляющих брусков, которые крепятся к фанере.

Сооружение дисковой пилы в домашних условиях не является сложным процессом, понадобится лишь подготовить все нужные элементы, выбрать подходящий тип конструкции и следовать данной инструкции.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
