Универсальные делительные головки УДГ-250 ГОСТ.

Устройство делительной головки на примере 320

Корпус 1 головки установлен на цапфах основания 2, закрепляемого с помощью гаек двумя полукольцами 3. При отжатых гайках корпус вместе со шпинделем можно разворачивать вверх на угол 95° и вниз на угол 5° в вертикальной плоскости относительно горизонта. Отсчет угла поворота производится по шкале 4 с помощью индекса.

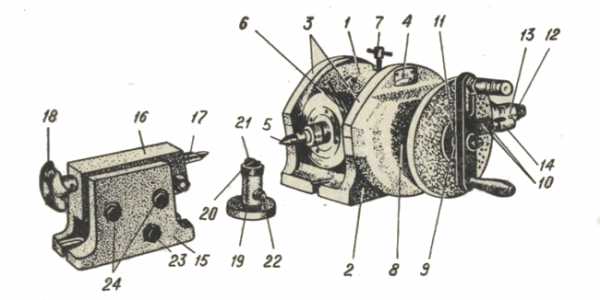

Рис 1. Универсальная делительная головка ГОСТ с задней бабкой и люнетом

На опорной поверхности основания делительной головки УДГ-250 закреплены две установленные параллельно шпинделю шпонки с базовой боковой поверхностью, предназначенные для установки головки в среднем пазе стола фрезерного станка.

Шпиндель смонтирован в корпусе на подшипниках скольжения и качения. Концы шпинделя УДГ расточены на соответствующий для модели головки конус Морзе. В одном конце шпинделя устанавливается центр 5, в другом- оправка для дифференциального деления. На переднем конце шпинделя имеются наружная резьба и центрирующий поясок для установки и крепления поводка или фланца с самоцентрирующим патроном. На шпинделе установлен лимб непосредственного деления, имеющий двадцать четыре отверстия с углом 15″ между ними. Шпиндель полый, что дает возможность обрабатывать длинные детали малых диаметров.

На шпинделе УДГ, в средней его части, закреплено червячное колесо, имеющее на торце круговую выточку, в которую входит конец стопора 7, смонтированного в корпусе /. Червячное колесо получает вращение от червяка, расположенного в эксцентриковой втулке в корпусе. Червяк может быть введен в зацепление или выведен из него поворотом эксцентриковой втулки 3 (рис. 2), скрепленной с червяком гайкой 4, с помощью рукоятки / при отжатой гайке 2 относительно регулируемого упора 5.

Делительный диск УДГ установлен на вал, смонтированный в подшипниках скольжения в крышке дополнительного привода 8 (см. рис. 1). Крышка привода зафиксирована на корпусе / центрирующей расточкой и прикреплена винтами к основанию 2.

На валу УДГ с делительным диском установлены коническая и цилиндрическая шестерни, а также приводная планка 9 с рукояткой-фиксатором, которую можно перемещать при отжатой гайке вдоль паза планки 9 на выбранный ряд отверстий делительного диска. К делительному диску с помощью пружины прижат ограничитель, состоящий из двух подвижных линеек и зажимного винта 11, с помощью которых устанавливается угол сектора для ограничения на диске необходимого количества отверстий при простом делении.

Рис 2. Универсальная делительная головка УДГ ГОСТ

Вал 12 привода 8 головки УДГ для работы от станка смонтирован в подшипниках скольжения и расположен во втулке 13 с фланцем. Втулка крепится к крышке привода 8. На конце вала установлена коническая шестерня, которая находится в постоянном зацеплении с конической шестерней, установленной на валу делительного диска. Делительный диск фиксируется в требуемом положении штифтом-стопором 14.

Универсальная делительная головка крепится к столу станка двумя Т-образными болтами с гайками.

Задняя бабка

Задняя бабка УДГ предназначена для поддержания второго конца обрабатываемой детали при установке ее в центрах или патроне делительной головки. Полуцентр 17 задней бабки можно перемещать в горизонтальном и вертикальном направлениях. В основании 15 бабки установлен корпус 16, который штифтом соединен с зубчатой рейкой. Вращая головку валика-шестерни 23, корпус с полуцентром можно поднимать и опускать. При отжатых болтах 24 корпус можно поворачивать относительно оси штифта на угол +3°.

Перемещение полуцентра 17 в горизонтальном направлении осуществляется вращением маховика 18, скрепленного с винтом механизма перемещения.

На опорной поверхности основания имеются две направляющие шпонки, выверенные относительно оси полуцентра; шпонки обеспечивают совпадение центров делительной головки и задней бабки, установленных в среднем пазе стола фрезерного станка и прижатых базовыми шлифованными поверхностями шпонок к пазу стола.

В требуемом положении задняя бабка крепится на столе станка с помощью болтов и гаек.

Люнет

Люнет входит в комплект принадлежностей к головке УДГ и служит дополнительной опорой при обработке длинных деталей малого диаметра. В корпусе 19 расположен винт с призматической опорой 21, перемещающийся с помощью гайки 20. С помощью стопорного винта 22 опору можно закреплять на требуемой высоте.

vpspt.ru

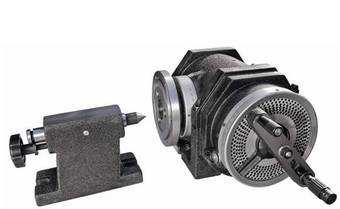

Головка делительная УДГ-250 (F12125) без дифференциального деления

Головка делительная УДГ-250 (F12125) без дифференциального деления – в основном делительные головки используются для изготовления разнообразных инструментов, к примеру метчиков, фрез, зенкеров, разверток, а так же нормализованных деталей машин, при фрезеровании зубчатых колес, прорезании пазов на торцах и других деталей. Высота центра составляет 125 мм. Минимальное показание лимба 10″. Конус морзе шпиндельного отверстия равен трем. А диаметр конуса торца шпинделя для установки фланца 53.975 мм. Масса 83,5 кг. Ручка вращения установлена с правой стороны.

  • Масса, кг 83,5
  • Высота центра, мм 125
  • Угол подъема шпинделя от его горизонтального положения ≤95°
  • Угол опускания шпинделя вниз ≤5°
  • Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
  • Минимальное показание лимба 10″
  • Передаточное отношение червячной пары 1:40
  • Конус Морзе шпиндельного отверстия КМ4
  • Ширина установочных шпонок, мм 18
  • Диаметр конуса торца шпинделя для установки фланца, мм 53.975
  • Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
  • Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
  • Индивидуальная ошибка шпинделя для каждого делительного комплекта +-45”
  • Суммарная ошибка на каждой четверти шпинделя +-1”
  • Максимальная нагрузка на подшипник, кг 130
  • Диаметр токарного патрона, мм 160

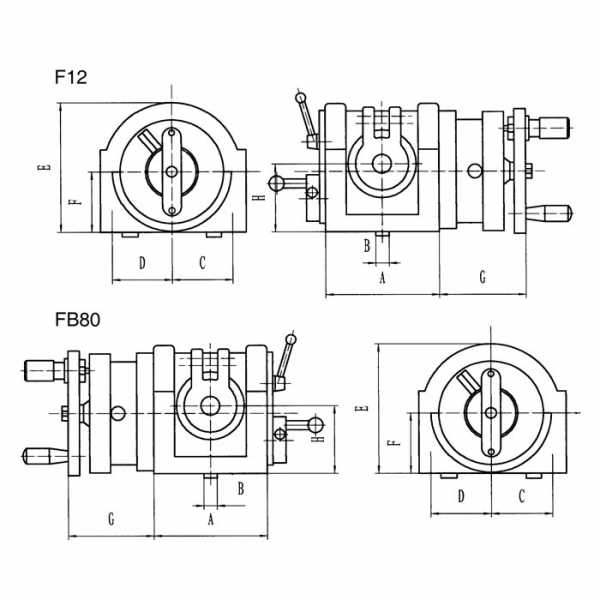

Схематическое изображение

Геометрические размеры

Модель

A

B

C

D

E

F

G

H

FB80

209

18

116

98

224

117

120

125

www.stankoopt.ru

Универсальные делительные головки УДГ 250, 320, 160, 400, 200

Универсальные делительные головки 160, 200, 320, 400 позволяют производить различные фрезерные, зубофрезерные, расточные, сверлильные, разметочные и другие работы, связанные с поворотом детали на заданный угол.

Универсальная головка УДГ – наиболее распространенная делительная головка. Универсальная делительная головка должна выбираться с особой осторожностью, поскольку этот инструмент дорогостоящий. Ежедневно перед работой необходимо осматривать делительную головку, заднюю бабку и самоцентрирующий патрон, очищать от загрязнения все трущиеся части, смазывать их маслом, проверять плавность вращения шпинделя от рукоятки. Раз в два дня необходимо смазывать вал привода и полуцентр задней бабки. Один раз в месяц производить смену масла в корпусе и крышке привода делительной головки.

По окончании работы делительную головку следует тщательно очищать от стружки и охлаждающей жидкости, а ее опорные и другие незащищенные поверхности покрывать тонким слоем машинного масла. После работы делительную головку и заднюю бабку необходимо приводить в горизонтальное положение, а лимб непосредственного деления освобождать от фиксатора.

Если работа производилась с патроном, по окончании работы его следует снимать, а конец шпинделя протирать и смазывать. Особое внимание следует обращать на центра, не допускать на них забоин и царапин.

УДГ-320 – наиболее популярная модель универсальных делительных головок. О том, как она работает, какие имеет особенности и характеристики, вы сможете узнать на странице “Технические характеристики универсальных делительных головок” или связаться со специалистами компании ВолгаПромСнаб.

Технические параметры делительных головок
Наименование параметраУДГ-160, 160АУДГ-200, 200АУДГ-250УДГ-320УДГ-400, 400А
Наибольший диаметр обрабатываемой детали, мм160200250мм320400
Угол поворота шпинделя ввниз от линии центров5
вертикальной плоскости не менее, гр
вверх от линии центров
95
Конус шпинделяМорзе 2Морзе 3Морзе 4Морзе 5
Высота центров, мм85105130165210
Резьба рабочего конца шпинделя, ммМ33х2М39х3М52х3М60х4М76×4
Диаметр отверстия шпинделя, мм14,920,226,538,2
Передаточное отношение червячной передачи1:40
Посадочный диаметр сменных шестерен20f932f9
Число отверстий делительного диска:
на одной стороне16, 19, 23, 30, 33, 39, 4916, 17, 19, 21, 23, 29, 30, 31
на другой стороне17, 21, 29, 31, 37, 41, 5433, 37, 39, 41, 43, 47, 49, 54
Диаметр самоцентрирующегося патрона, мм100125160160200
Цена деления лимба непосредственного деления15
Ширина направляющих шпонок, мм1214181822
Габаритные размеры основания212х156260х180260х180290х234290х234
Модуль сменных шестерен1,52,5
Число зубьев сменных шестерен25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100
Расстояние от основания до торца шпинделя180235280350450
в его вертикальном положении, мм
Габаритные размеры основания делительной головки212×156260×180290×234
Вес, кг35,55053,5101106
