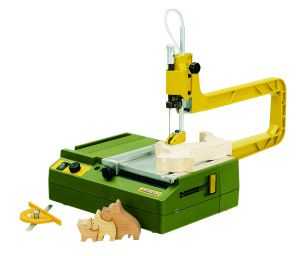

Станки по дереву для домашней мастерской: технология изготовления

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При хорошем оснащении становятся доступными сложные технологические процессы. Значительно упрощает обработку заготовок из древесины специализированное оборудование с электроприводом. Но приобретение его сопряжено со значительными инвестициями. Чтобы решить успешно такую задачу, следует изучить внимательно материалы данной статьи. Здесь рассказано о том, как самому создать функциональные станки по дереву для домашней мастерской.

Некоторые образцы самодельного оборудования по своим потребительским характеристикам ничем не хуже заводских изделий

Содержание статьи

Принципы оснащения домашней мастерской, подготовительные мероприятия

Прежде чем приступить непосредственно к техническому оборудованию, следует сделать несколько общих замечаний по соответствующему специализированному помещению:

• Удобно, когда мастерская размещена в отдельном здании. Это подразумевает достаточный простор, отсутствие лишних беспокойств, возможность полноценного оснащения вентиляцией и другими инженерными системами.
• Если комната находится в пристройке, или цокольном этаже, ее надо хорошо изолировать от жилой зоны.
• Площадь стандартной мастерской не должна быть менее 6-7 м. кв. Высота – достаточная для свободного прохода и максимального уровня поднятого инструмента (от 2, 5 м и более).

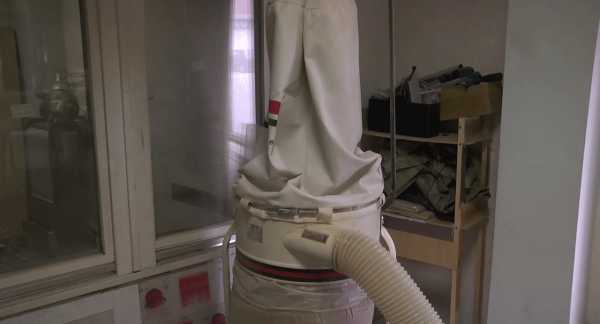

• Здесь пригодятся качественные системы вентиляции, отопления, освещения. Каждую инженерную систему следует рассмотреть отдельно, чтобы исключить чрезмерные затраты в период эксплуатации.
• Необходимо убедиться в том, что электрической мощности достаточно для бесперебойного питания всех станков по дереву для домашней мастерской.

К сведению! Если в оборудовании есть электронные блоки, пригодятся специальные автоматы в цепи, предотвращающие повреждение бросками напряжения, защитное заземление. Надо обеспечить соответствие параметров сети характеристикам силовых агрегатов (220 V, одна фаза; 380 V, три фазы).

Следующая группа практических рекомендаций дополнена поясняющими фотографиями.

Чтобы обеспечить эффективное поглощение звуков, применяют специальные материалы для обивки стен, потолка

Спектр излучения светильника на верстаке должен приближаться к естественному солнечному свету

Применение такого источника снизит утомляемость, поможет сохранить хорошее зрение. Предпочтительно установить светодиодный прибор. Он не нагревает окружающее пространство, как обычная лампа накаливания. В отличие от газоразрядного аналога, его трудно повредить механическим воздействием.

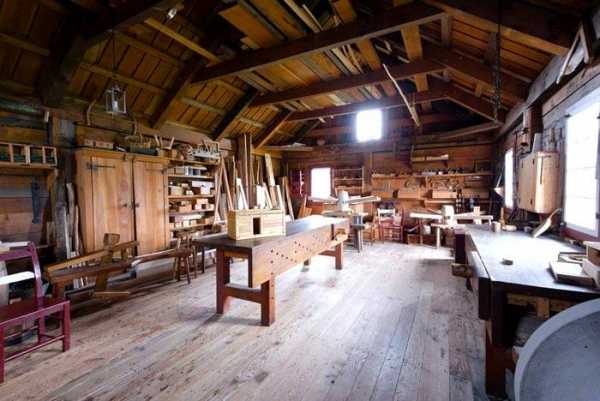

Надо создать проходы, достаточно широкие для свободного перемещения и удобного расположения на рабочем месте

План мастерской и состав оборудования определяют с учетом характеристик изделий, которые будут здесь создаваться

Станки по дереву для домашней мастерской и специальные приспособления: основные определения, технологии изготовления

Далее подробно рассмотрены разные виды оборудования. Но сначала надо сделать несколько важных замечаний общего плана:

• Каждый станок предназначен для выполнения ограниченного набора рабочих операций с заготовками определенных размеров.
• Как правило, специализированная техника удобнее для работы по сравнению с универсальными моделями.
• Станок деревообрабатывающий своими руками будет сделать проще, если вначале составить точный список требований к его характеристикам. Чрезмерная мощность не обязательна. Необходимый крутящий момент можно обеспечить с применением редуктора.
• Аналогичным образом, установив соответствующий передаточный механизм, изменяют скорость вращения рабочего вала. Для более точной обработки пригодится плавная регулировка данного параметра в широком диапазоне.
• Чтобы сократить затраты, можно использовать в конструкции электромотор дрели с разбитым корпусом, иные рабочие части вышедшего из строя оборудования.
• Самые сложные механические и электронные узлы придется приобретать отдельно. Затраты на воспроизведение некоторых технологий в домашних условиях превосходят стоимость готовых изделий.
• Срок службы техники с электроприводом будет увеличен, если защитить ее от избыточных нагрузок. В частности, пригодится оснащение автоматикой, отключающей питание при перегреве двигателя.

Важно! Не следует пренебрегать вопросами техники безопасности. Приводные шкивы закрывают кожухами. Перед рабочими инструментами устанавливают листы из прозрачного пластика.

Качественные средства индивидуальной защиты применяют не только на производстве, но и в быту при работе на станке

Для рационального использования свободного пространства пригодятся настенные и потолочные полки, стеллажи, крючки и специальные держатели. Точное место установки соответствующих приспособлений для столярки выбирают с учетом особенностей технологических процессов, размещения станков и верстаков.

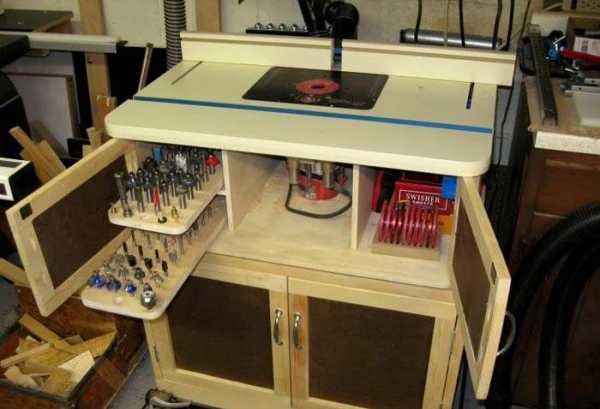

Выдвижные полки с мелкими ячейками для хранения крепежных изделий

Узкий шкаф при правильном проектировании его конструкции способен вместить много разнообразных инструментов

Статья по теме:

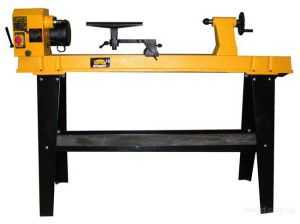

Создание токарного станка по дереву для домашней мастерской

Технические параметры соответствующих изделий вместе с описаниями можно найти в сети Интернет.

Эти чертежи с размерами токарного станка по дереву своими руками помогут лучше изучить типовую конструкцию

Основной деталью является станина (1). К ней прикрепляют другие части изделия. Она обеспечивает не только целостность силового каркаса, но и хорошую устойчивость на поверхности. Столярный станок предназначен для обработки сравнительно легких заготовок, поэтому данную деталь вполне можно изготовить из древесины твердых пород.

В центральной части установлен суппорт с подставкой под ручной резец (2). Вместо нее может быть установлен держатель для жесткой фиксации инструмента. Заготовка закрепляется между передней (3) и задней (4) бабкой. Она вращается с помощью электромотора (6). Для изменения крутящего момента на оси в данной конструкции применяют ременную передачу и шкив (5). Суппорт и задняя бабка перемещаются по горизонтали по специальному валу (7), который установлен внутри станины.

Важно! Данные чертежи можно использовать для изготовления действующего станка. Следует только учитывать, что все размеры тут приведены в дюймах.

Этот проект вполне можно использовать для изготовления токарно-копировального станка по дереву своими руками. Следует только дополнить его специальным приспособлением, которое предназначено для последовательного создания одинаковых изделий.

Его можно сделать из типового фрезера

Для его закрепления в нужном месте надо изготовить специальную подставку.  В данном примере использована фанера 10 мм, из которой вырезана площадка с размерами 480×180 мм. Приведенные размеры можно изменять, с учетом реальных параметров фрезы. Отверстия в фанерке вырезают так, чтобы в них прошли крепежные болты, инструмент. Для жесткой фиксации по контуру площадки закрепляют шурупами деревянные бруски.

Этот шаблон определяет траекторию перемещения фрезы

Такая конструкция привлекает простотой, доступностью составных частей, разумной стоимостью. Но надо отметить некоторые недостатки:

• Для перемещения фрезы придется использовать две руки. Это необходимо для создания достаточного усилия и предотвращения заклинивания.
• Минимальный радиус, по которому будут созданы изгибы деталей ограничен диаметром инструмента (фрезы).
• Чтобы обрабатывать заготовки из разных пород дерева необходима точная регулировка скорости вращения вала, а в данном примере такая возможность не предусмотрена.

Этот пример объясняет, что даже проверенную временем и практическим опытом конструкцию при внимательном изучении оборудования и технологического процесса получится усовершенствовать.

Самодельный токарный станок по дереву своими руками: видео с инструкцией и комментариями автора проекта

Как сделать недорогой самодельный токарный станок по дереву своими руками

Простейший набор деталей для действующей конструкции

С помощью этого комплекта токарный мини станок по дереву своими руками сделать будет не сложно. Такую станину можно закрепить на деревянном, или металлическом основании. Точные параметры передней бабки подбирают с учетом габаритов и посадочных мест креплений двигателя. Более чем достаточно будет силовых параметров электромотора от бытовой стиральной машины. Для столярного оборудования такого типа хватит мощности от 250-300 кВт, если обеспечить ее передачу на вал с применением редуктора (шкива).

Принципиальная схема станка, созданного на основе стандартной дрели

Последний пример надо изучить подробнее.  Выбрав подходящий инструмент с электроприводом, можно получить необходимую мощность, скорость вращения. Стандартный патрон пригодится для надежного и быстрого закрепления заготовки. В современной технике такого вида предусмотрена защита от перегрева, попадания пыли внутрь корпуса. Тут установлены качественные переключатели, эффективная изоляция. Одного этого рисунка достаточно чтобы понять, как самому сделать токарный станок.

Изготовление резцов для токарного станка по дереву из подручных материалов

Эти необходимые для работы инструменты можно приобрести в специализированном магазине

Для изготовления резцов своими руками понадобятся соответствующие заготовки

Подойдут напильники, пилы, гаечные ключи, другие изделия, созданные из инструментальной стали. Проще обрабатывать заготовки квадратной формы (в разрезе сечения). Следует убедиться в отсутствии трещин, иных дефектов, уменьшающих прочность. Для жесткой фиксации проходных резцов станок надо оснастить специальным держателем.

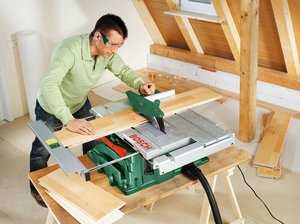

Важные компоненты для стационарной циркулярной пилы своими руками

В этом оборудовании важнейшие функции выполняет стол, поэтому его параметрам надо изучить с особым вниманием. В нем устанавливают электродвигатель с приводными механизмами, элементы цепи питания и управления. Он должен быть рассчитан на вес встроенных компонентов и деревянных заготовок. Надо не забывать, что в процессе эксплуатации возникнут статические и динамические нагрузки, вибрации.

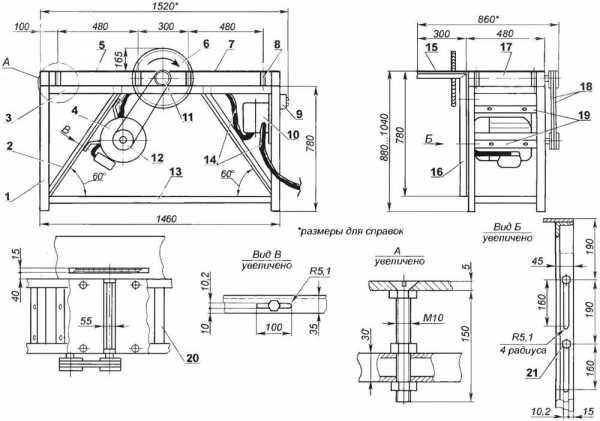

Для повышения надежности стол для ручной циркулярной пилы своими руками можно создать на металлическом каркасе

При уточнении параметров станка надо учесть следующие факторы:

• Для этого оборудования мощность силового агрегата должна быть не менее 0,85 кВт.
• При расчете конструкции надо проверить высоту выступающей кромки диска. Она будет определять максимальную глубину пропила.
• Минимальная скорость вращения рабочего вала ограничена 1,5 тыс. оборотов в минуту. Желательно ее увеличить, чтобы в ходе выполнения рабочих операций не изменялся цвет деревянной заготовки.

Направляющую для циркулярной пилы своими руками создают с ровной кромкой (1). Выключатель (2) устанавливают на большом расстоянии от вращающегося диска для упрощения отключения двигателя при возникновении аварийных ситуаций

Описание недорогой циркулярной пилы из болгарки своими руками

Как и в предыдущем примере, при создании такого станка можно упростить решение задачи с помощью стандартных электроинструментов.

Чертежи стойки для болгарки своими руками

Рисунок в формате 3D

Такую схему используют для создания отрезного станка

Привод с режущим диском закрепляют на поворотном коромысле. Для облегчения физических усилий – устанавливают пружину, или противовес. Перемещение инструмента допустимо только в вертикальном направлении по дуге. Эта конструкция является мобильной. Ее можно устанавливать внутри помещений и на открытом воздухе на подходящем основании. При необходимости, болгарку можно демонтировать. Она закреплена винтовыми соединительными элементами на демпфирующей деревянной (резиновой) прокладке.

Для создания приспособления для циркулярной пилы своими руками можно применить этот чертеж. Коррекции в проект вносят с учетом размеров инструмента, дополнительных личных требований

При установке соответствующего диска такой станок пригоден для разрезания металлических деталей. Если предполагается выполнения рабочих операций с большими нагрузками, силовой каркас опоры и столешницу рекомендуется сделать из стальных элементов

Станина для болгарки своими руками: чертежи, видео, алгоритм изготовления отдельных частей и сборка:

Преимущества и процесс создания простейшего фрезерного станка по дереву для домашней мастерской

Это оборудование используют для выемки пазов по заданным размерам и аккуратного сверления под разными углами. С его помощью можно быстро снять четверть, создать углубление заготовке определенной формы. Даже без подробного объяснения понятно, что такие возможности пригодятся хозяину частного дома. Остается разобраться с тем, как изготовить фрезерный самодельный станок по дереву. Будет ли такое решение экономически целесообразным, или выгоднее приобрести технику фабричного производства?

Ответ на поднятые вопросы можно дать после подробного изучения соответствующих конструкций.

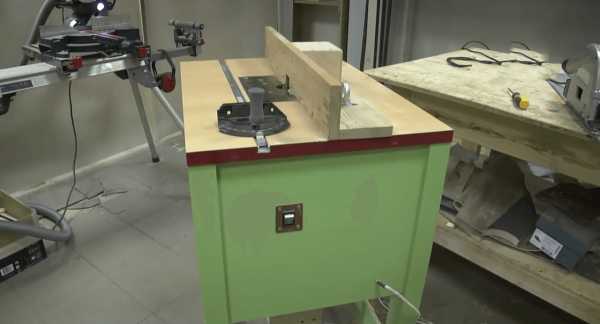

Специальный стол

Чертеж ручного фрезерного станка по дереву

В центральной части стола устанавливают силовой агрегат, который вращает фрезу.  С помощью прижимов и других приспособлений обеспечивают фиксацию заготовки в нужном положении и перемещение ее по заданной траектории. Такое рабочее место оснащают системой оперативного пылеудаления.

Чтобы исключить ошибки в ходе реализации проекта, обратите внимание на отдельные параметры элементов конструкции:

• Стол для выполнения рабочих операций создают в стационарном исполнении. Его размеры и нагрузочные способности определят с учетом характеристик обрабатываемых образцов.
• Специалисты рекомендуют в нижние части опор установить винтовые регуляторы. С их помощью можно установить точное горизонтальное положение конструкции даже на поверхности с неровностями.
• Силовой каркас можно собрать из стальных труб (прямоугольных профилей). Для изготовления столешницы подойдет качественная и достаточно толстая древесно-стружечная плита. Тонкий лист металла будет вибрировать, что ухудшит точность обработки.
• Если выбрать двигатель мощностью 500-900 Вт, возможностей фрезы будет достаточно только для снятия тонких слоев, создания относительно небольших углублений.
• При установке силового агрегата 900-1900 Вт допустимо выполнение более сложных операций. Однако допустимы некоторые затруднения при обработке заготовок из древесины твердых пород.
• В мощные станки (более 2000 Вт) можно устанавливать фрезы любых типов. Такое оборудование относится к профессиональному уровню. Оно рассчитано на длительную эксплуатацию без перегрева мотора.
• Для изготовления монтажной пластины через которую двигатель прикреплен к столешнице, можно использовать лист из стеклотекстолита, металла.
• Чтобы обеспечить хорошую видимость в рабочей зоне, над столом монтируют подсветку.

С помощью дополнительного дна из толстой фанеры (ДСП, ДВП) и маховика уменьшают вибрации, повышают точность обработки заготовок

В следующей таблице представлена информация о том, сколько стоит ручной фрезерный станок по дереву на отечественном рынке.

Такие изделия создают на оборудовании X-CUT

Целесообразность реализации проекта фрезерного станка с ЧПУ своими руками

Применение программного управления позволяет с высокой точностью создавать крупные серии деталей, выполнять уникальную и особо тщательную обработку. Для начала нового технологического процесса – достаточно загрузить новую программу и нажать копку «Пуск». Простое и сложное задание будет выполнено станком фрезеровочным по дереву автоматически, без вмешательства и контроля со стороны пользователя. Эта методика исключает ошибки оператора, обеспечивает высочайшее качество.

Преимущества оборудования этого класса очевидны. Остается выяснить, возможно ли создать станок ЧПУ по дереву своими руками. Ниже отмечены особенности оборудования данного класса:

• Придется обеспечить возможность перемещения фрезы по горизонтали во всех направлениях. Для этого понадобится не только соответствующая конструкция креплений, но и дополнительные электромоторы.
• Точное позиционирование инструмента обеспечивают с помощью датчиков, шаговых двигателей.
• Понадобится программное обеспечение, которое будет управлять движением фрезы, выполнять контрольные функции.

Для изготовления такого оборудования необходимы хорошие знания и практические навыки в электронике, механике, металлообработке и других областях

Важно! Даже при наличии подробного описания и чертежей фрезерный станок с ЧПУ по дереву своими руками будет сделать очень сложно.

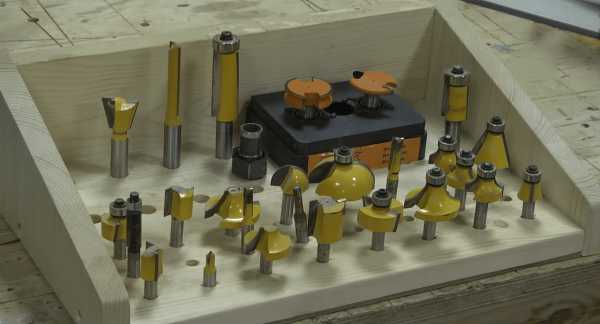

Как самостоятельно сделать фрезы для станков по дереву

Для создания тих изделий понадобятся заготовки из прочной, устойчивой к высокой температуре и сильным механическим воздействиям инструментальной стали. Подойдут испорченные сверла, арматура, прутки. Необходимую форму можно создать с помощью алмазного диска, который установлен в точильном станке. Заточку кромки выполняют под углом от 7 до 10 градусов. Слишком узкая рабочая часть быстро будет испорчена даже при обработке мягкой древесины.

Миниатюрные самодельные фрезы для станка с ЧПУ по дереву

Чертежи и рекомендации для создания рейсмусового станка своими руками

Качественное воспроизведение этого вида обработки требует применения значительных усилий. Потому рекомендуется использовать трехфазный электродвигатель мощностью от 5 кВт и более с максимальной скоростью вращения ротора от 4,5 тыс. об/ мин.

Эту схему можно использовать для изготовления самодельного рейсмусового станка по дереву

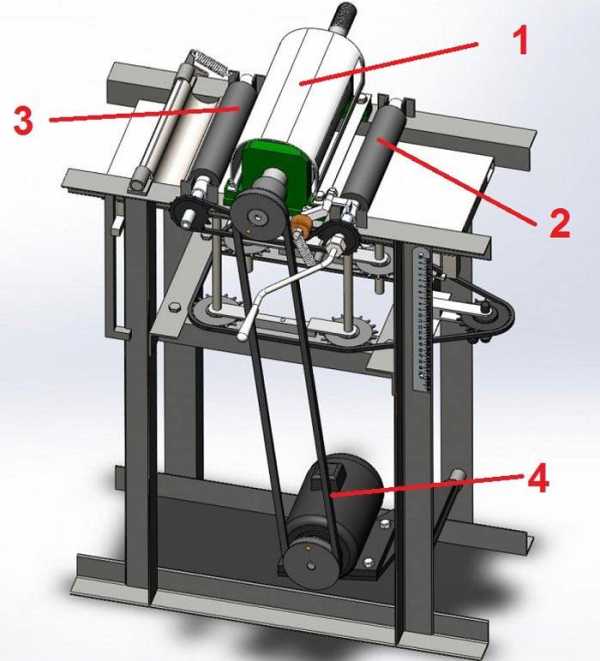

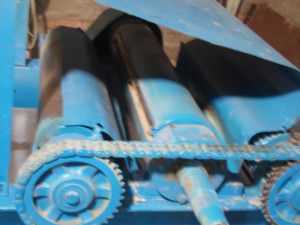

Вал (1) с одним или несколькими ножами вращается с помощью электродвигателя (4), двух шкивов и ремня. Для прижима и перемещения заготовки здесь установлены ролики (2, 3) и ручной привод с цепным механизмом. Конструкция собрана на прочной раме из стальных уголков.

С учетом личных предпочтений не сложно подготовить чертежи рейсмуса своими руками. Для коррекции технических характеристик учитывают объем будущих работ, параметры заготовок, размеры помещения.

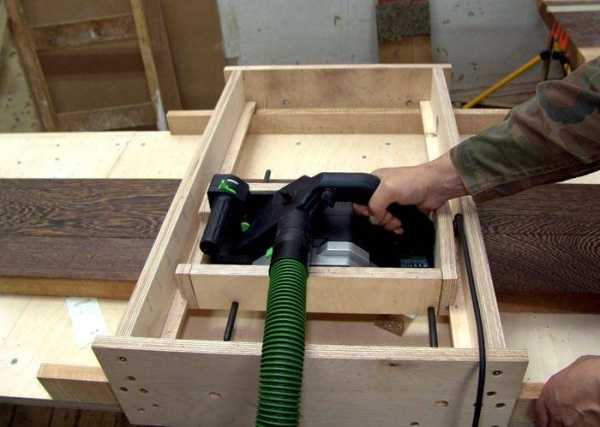

Изготовление функционального рейсмуса из электрорубанка своими руками

Быстро и недорого можно сделать станок на основе стандартного инструмента с электрическим приводом.

Для создания рейсмуса из рубанка своими руками надо внимательно изучить это фото

На снимке видно, что электроинструмент закрепляют над заготовкой в специальной раме. Обеспечивают возможность перемещения его в продольном и поперечном направлении со строгим сохранением между ними угла 90°. Современный рубанок оснащают специальным выводом для подключения пылесоса. Поэтому не возникнет проблем с удалением отходов.

Технология создания шлифовального станка по дереву своими руками

Это оборудование выполняет свои функции с применением жестких валов и гибких полотен с нанесенным на поверхность абразивом, щеток и других специальных инструментов.

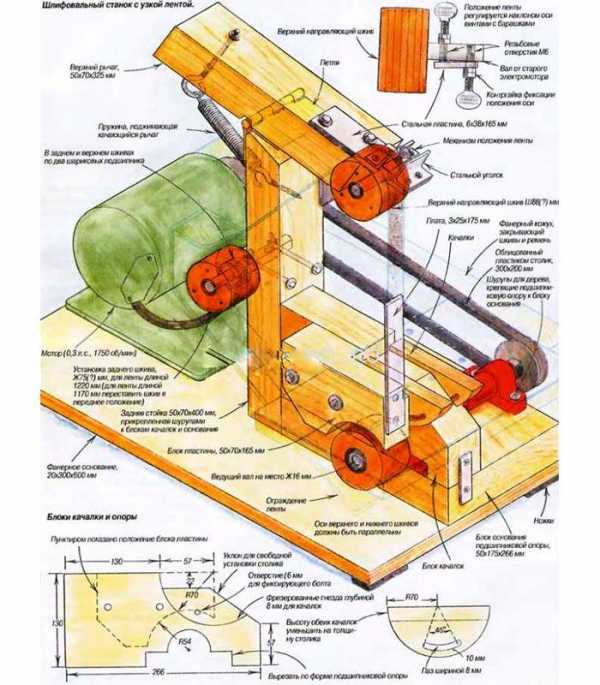

Для создания шлифовального ленточного станка своими руками можно использовать эту схему

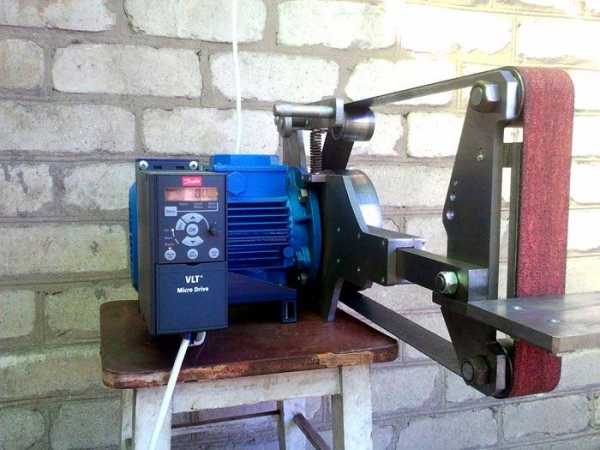

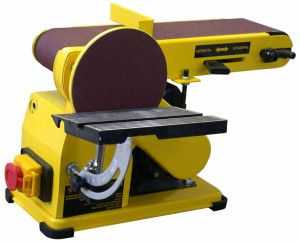

Аналогичная конструкция фабричного производства, собранная на металлической раме

В калибровально-шлифовальные станки по дереву устанавливают широкие ленты. Такие инженерные решения предназначены для массового производства изделий

В барабанном шлифовальном станке по дереву заготовки обрабатывают с применением подобных сменных инструментов

Для изготовления техники бытового уровня рекомендуется выбрать относительно простую конструкцию с движущейся лентой. Ее можно создать самостоятельно после определения необходимой длины с учетом точного расположения поддерживающих роликов. Применяют следующий алгоритм:

• Ширину ленты устанавливают от 15 до 25 см.
• Из подходящего по зернистости полотна наждачной бумаги нарезают полосы.
• Их наклеивают на гибкую основу из плотного материала встык, без больших швов.
• Предотвращают соскальзывание ленты с помощью увеличения диаметра опорных роликов в центральной части на несколько миллиметров. Также пригодится установка на них слоя из резины.

Статья по теме:

Шлифовальная машинка по дереву. Какие существуют виды машинок, для каких целей они предназначены и как выбрать лучший инструмент? Об этом и многом другом читайте в нашем материале.

Правильное создание фуговального станка по дереву своими руками

Схема строгального станка по дереву для дома

Обратите внимание на следующие детали этой конструкции:

• Специальные направляющие плоскости предотвращают разбрасывание отходов, упрощают сбор опилок.
• Регулировки стола по высоте позволяют настроить точно настроить режим обработки заготовки.
• Встроенный ящик пригодится для хранения запасных частей, сменных инструментов.
• Вместо фрезы тут можно установить циркулярную пилу, отрезной диск сверло. Создание такого фуганка своими руками поможет оснастить свою мастерскую многофункциональным оборудованием без лишних затрат.

Качественные самодельные станки по дереву своими руками: видео, дополнительные материалы и рекомендации, выводы

Приведенные сведения убедительно свидетельствуют о том, что много практических задач в ходе оборудования личной мастерской можно решить успешно собственными силами. Упрощает реализацию проектов применение уголков, крепежа, иных готовых изделий из металла. В некоторых случаях допустима установка стандартного электроинструмента, который будет выполнять основные функции. Но для точных выводов в любом случае пригодится сравнительный анализ с аналогичным оборудованием, представленным в торговой сети.

Создание разных деревообрабатывающих станков для домашней мастерской описано в следующих видеоматериалах.

Токарный станок по дереву:

Компактная циркулярная пила:

Универсальный фрезерно-рейсмусовый станок:

Шлифовальное оборудование:

Недорогой строгальный станок:
