Справочник по полупроводниковым диодам

ОТ СОСТАВИТЕЛЯ     Справочник предназначен для широкого круга пользователей от разработчиков радиоэлектронных устройств, до радиолюбителей. В справочнике представлены основные электрические параметры полупроводниковых диодов широкого применения. Для компактности и удобства использования настоящего справочника, в нем использована табличная форма представления информации. Кроме электрических параметров в справочнике приводятся габаритные и присоединительные размеры, цветовая маркировка, а также типовые области применения.     В справочнике собраны параметры диодов, рассеянные по отечественной литературе. Поскольку главным принципом при составлении справочника являлась полнота охвата номенклатуры, то для некоторых приборов приведены всего несколько параметров (которые приводились в научной статье разработчиков прибора). По мере появления дополнительной информации, она включалась в справочник.     Для некоторых приборов приводятся вместо предельных параметров типовые, когда информация о предельных параметрах отсутствует, а о типовых значениях есть.     Как появился этот справочник?     В середине 70-х годов, автор столкнулся в своей работе с отсутствием справочника, устраивающего его самого и его коллег. Существующие справочники обладали многими недостатками, наиболее очевидные из которых описываются ниже.     1. Большая избыточность:         а) Многие справочники имели массу графиков, которые либо достаточно хорошо описывались теоретическими кривыми, либо отражали малосущественные зависимости;         б) Большинство разработчиков не интересуют такие параметры, как время хранения на складе и степень устойчивости полупроводниковых приборов против воздействия плесени и грибков;         в) От 10% до 30% объема справочников занимали общеизвестные вещи- условные обозначения на электрических схемах, классификация приборов и тому подобные многократно описанные в разнообразной литературе понятия.     2. Неполнота- долгий срок прохождения через издательства приводил к быстрому устареванию справочника. Большинство составителей имели тяготение к определенному кругу изготовителей полупроводниковых приборов и если изделия одного изготовителя были представлены достаточно полно, то изделия другого производителя не включали новых разработок. Для работы приходилось пользоваться одновременно несколькими справочниками одновременно (тем более что разные составители включали разное количество известных для данного прибора параметров) и рядом журнальных статей, в которых описывались новые полупроводниковые приборы.     3. Неудобство в пользовании- большинство составителей вводили разбивку справочника на части по различным критериям. Кроме этого, очень часто внутри раздела материал дополнительно группировался. Все это существенно затрудняло поиск нужного прибора и особенно сравнение нескольких полупроводниковых приборов по ряду параметров.     4. Недостоверность- в процессе издания в любом справочнике накапливались ошибки. Если ошибки в обычном тексте легко обнаруживаются при вычитке, то ошибки в числовой информации даже специалистом обнаруживаются с трудом.     Все описанные причины побудили составить справочник более удобный для разработчика электронной аппаратуры. Благодаря компактной форме, справочник получился достаточно дешевым и удовлетворяющим большинство потребностей. Если же разработчику потребуются более подробные характеристики какого-либо изделия (это случается достаточно редко), он всегда может обратиться либо к специализированному изданию, либо к отраслевому стандарту. В повседневной же работе ему достаточно этой маленькой книжечки.     Автор надеется что пользователи этого справочника не разочаруются в своем выборе.     Справочник составлен в 1991 году, переведен в HTML в 2000 году, перепроектирован в 2001 году.

www.qrz.ru

Справочник диодов выпрямительных отечественных.

Отечественные производители диодов   Наименование   PDF   Iмакс, А Uмакс, В F, кГц Выпрямительные диоды Д202, Д203, Д204, Д205-Д211 0.4  600 20 Д226(А,Е)     0.3 400 1.0 Д231, Д232, Д233, Д234 10 600 1.1 Д242, Д243, Д245, Д246-Д248     10 600 2.0 КД102, КД103     0.1 300 20 КД104А     0.01 300 20 КД105     0.3 800 1.0 КД106     0.3 100 30 КД208, КД209     1.5 800 1.0 КД212     1 200 100 КД213     10 200 100 КД221     0.7 600 50 КД226     1.7 800 36 КД2997, КД2999     30 200 100 Универсальные, импульсные и высокочастотные диоды КД509, КД510     0.2 50   КД519     0.03 30   КД520     0.02 15   КД521, КД522     0.1 75   Высоковольтные столбы Д1005 – Д1011     0.3 10000 1.0 КЦ103     0.01 2000 50 КЦ105     0.1 10000 10 КЦ106     0.01 10000 20 КЦ108, КЦ109     0.3 6000 50 КЦ114, КЦ117     0.05 12000 10 КЦ201     0.5 15000 1.0 Е306     0.001 3000 50

www.trzrus.ru

ИМПУЛЬСНЫЕ ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ

Для импульсных источников питания наиболее подходят диоды с оптимизированными собственными ёмкостью и временем, требующимся на то, чтобы обратное сопротивление восстановилось. Достижение необходимого показателя по первому параметру происходит при уменьшении длины и ширины p-n — перехода, это соответственно сказывается и на уменьшении допустимых мощностей рассеивания.

ВАХ импульсного диода

Величина барьерной ёмкости у диода импульсного типа в большинстве случаев составляет меньше 1 пФ. Время жизни неосновных носителей не превышает 4 нс. Для диодов данного типа характерна способность к пропусканию импульсов продолжительностью не более микросекунды при токах с широкой амплитудой. Обычные диоды или вообще не работают с ИБП, или сильно перегреваются и резко ухудшают свои параметры, поэтому нужны специальные высокочастотные элементы – они же “фаст диоды”. Далее приводятся их основные типы, наименования и характеристики, достаточные для радиолюбительской практики.

Справочник импортным по импульсным диодам

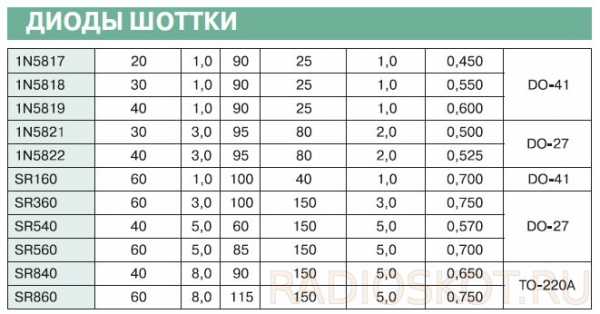

Диоды Шоттки в импульсных БП

Высокоэффективные выпрямительные диоды

Другие диоды Шоттки

Кремниевые импульсные диоды

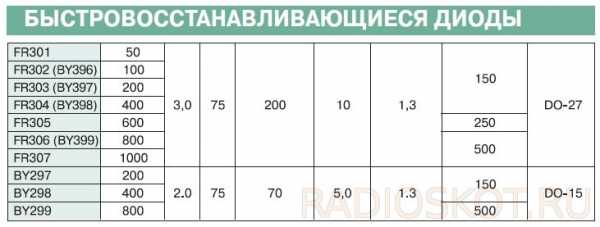

Быстровосстанавливающиеся диоды

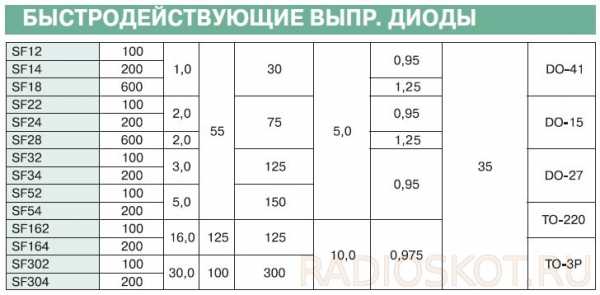

Быстродействующие выпрямительные диоды

Типы корпусов диодов

Все эти диоды предназначены для частот в несколько десятков килогерц и используются в выпрямителях импульсных блоков питания. Естественно их можно ставить в обычные трансформаторные БП на 50 Гц.

   Форум и справочная информация

   Обсудить статью ИМПУЛЬСНЫЕ ВЫПРЯМИТЕЛЬНЫЕ ДИОДЫ

radioskot.ru

Кремниевые диоды справочник. Диоды справочник. Выпрямительные высоковольтные стабилитроны

Выпрямительный диод – это диод на основе полупроводникового материала, который предназначен для того, чтобы преобразовывать переменный ток в постоянный. Правда, этой функцией сфера применения этих радиодеталей не исчерпывается: они применяются для коммутации, в сильноточных схемах, где нет жесткой регламентации временных и частотных параметров электрического сигнала.

Классификация

В соответствии со значением прямого тока, который является максимально допустимым, выпрямительный диод может иметь малую, среднюю и большую мощности:

• малой – выпрямляют прямой ток до 300 mA;
• выпрямительные диоды средней мощности – от 300 mA до 10 А;
• большой – более 10 А.

Германий или кремний

По применяемым материалам они бывают кремниевые и германиевые, однако более широкое применение нашли кремниевые выпрямительные диоды благодаря своим физическим свойствам.

У них обратные токи в несколько раз меньше, чем в германиевых, в то время как напряжение одинаково. Это дает возможность добиваться в полупроводниках очень высокой величины допустимых обратных напряжений, которые могут составлять до 1000-1500 В. В германиевых диодах этот параметр находится в диапазоне 100-400 В.

Кремниевые диоды способны сохранять работоспособность в диапазоне температур от -60 ºС до +150 ºС, а германиевые – только от -60 ºС до +85 ºС. Это происходит потому, что когда температура становится выше 85 ºС, количество образовавшихся электронно-дырочных пар достигает таких величин, что резко увеличивается обратный ток, и выпрямитель перестает работать эффективно.

Технология изготовления

Выпрямительный диод по конструкции представляет пластину полупроводникового кристалла, в теле которой имеются две области, имеющие разную проводимость. Это послужило причиной того, что их называют плоскостными.

Полупроводниковые выпрямительные диоды делаются так: на области кристалла полупроводника, имеющей проводимость n-типа, происходит расплавление алюминия, индия или бора, а на область кристалла с проводимостью p-типа расплавляется фосфор.

При воздействии высоких температур эти два вещества накрепко сплавляются с полупроводниковой основой. Кроме того, атомы этих материалов диффундируют внутрь кристалла с образованием в нем области с преимущественно электронной или дырочной проводимостью. В итоге образуется полупроводниковый прибор, имеющий две области с различного типа электропроводностью, а между ними образован p-n-переход. Таков принцип работы подавляющего большинства плоскостных диодов из кремния и германия.

Конструкция

Для того чтобы организовать защиту от воздействий извне, а также добиться надежного отвода тепла, кристалл, имеющий p-n-переход, монтируется в корпусе.
Диоды, имеющие малую мощность, производят в корпусе из пластмассы, снабдив гибкими внешними выводами. Выпрямительные диоды средней мощности имеют металлостеклянный корпус уже с жесткими внешними выводами. Детали большой мощности размещаются в корпусе из металлостекла или металлокерамики.

Кремниевые или германиевые кристаллы с p-n-переходом припаивают к кристаллодержателю, который одновременно служит основанием корпуса. К нему же приваривают корпус, имеющий стеклянный изолятор, сквозь который идет вывод одного из электродов.

Диоды малой мощности, которые имеют сравнительно малые габариты и вес, обладают гибкими выводами, при посредстве которых монтируются в схемах.

Поскольку токи, с которыми работают полупроводники средней мощности и мощные выпрямительные диоды, достигают значительных величин, их выводы намного мощнее. Нижняя их часть выполнена в виде массивного основания, отводящего тепло, оснащенного винтом и внешней поверхностью плоской формы, которая призвана обеспечивать надежный тепловой контакт с внешним радиатором.

Характеристики

Каждый тип полупроводников имеет свои рабочие и предельные параметры, которые подбирают для того, чтобы обеспечить работу в какой-либо схеме.

Параметры выпрямительных диодов:

• I прям max – прямой ток, который максимально допустим, А.
• U обрат max – обратное напряжение, которое максимально допустимо, В.
• I обрат – обратный ток постоянный, мкА.
• U прям – прямое напряжение постоянное, В.
• Рабочая частота , кГц.
• Температура работы , С.
• Р max – рассеиваемая на диоде мощность, которая максимально допустима.

Характеристики выпрямительных диодов далеко не исчерпываются данным списком. Однако для выбора детали обычно их бывает достаточно.

Схема простейшего выпрямителя переменного тока

Рассмотрим, как работает схема (выпрямительный диод играет в ней главную роль) примитивного выпрямителя.

На его вход подается сетевое переменное напряжение с положительными и отрицательными полупериодами. К выходу выпрямителя подключается нагрузка (R нагр.), а функцию элемента, выпрямляющего ток, выполняет диод (VD).

Положительные полупериоды напряжения, поступающие на анод, вызывают открывание диода. В это время через него, а следовательно через нагрузку (R нагр.), которая питается от выпрямителя, протекает прямой ток (I прям.).

Отрицательные полупериоды напряжения, поступающие на анод диода, вызывают его закрывание. По цепи протекает небольшой обратный ток диода (I обр.). Здесь диод производит отсекание отрицательной полуволны переменного тока.

В результате выходит, что через подключенную к сети нагрузку (R нагр.), через диод (VD), теперь проходит пульсирующий, а не переменный ток одного направления. Ведь он может проходить исключительно в положительные полупериоды. В этом и заключается смысл выпрямления переменного тока.

Однако такое напряжение может запитать только нагрузку малой мощности, которая питается от сети переменного тока и не предъявляет серьезных требований к питанию, к

kgrant.ru

Выпрямительные диоды: устройство, конструктивные особенности, характеристики

Основное предназначение выпрямительных диодов – преобразование напряжения. Но это не единственная сфера применения данных полупроводниковых элементов. Их устанавливают в цепи коммутации и управления, используют в каскадных генераторах и т.д. Начинающим радиолюбителям будет интересно узнать, как устроены эти полупроводниковые элементы, а также их принцип действия. Начнем с общих характеристик.

Устройство и конструктивные особенности

Основной элемент конструкции – полупроводник. Это пластина кристалла кремния или германия, у которого имеются две области р и n проводимости. Из-за этой особенности конструкции она получила название плоскостной.

При изготовлении полупроводника обработка кристалла производится следующим образом: для получения поверхности р-типа ее обрабатывают расплавленным фосфором, а р-типа – бором, индием или алюминием. В процессе термообработки происходит диффузия этих материалов и кристалла. В результате образуется область с р-n переходом между двумя поверхностями с различной электропроводимостью. Полученный таким образом полупроводник устанавливается в корпус. Это обеспечивает защиту кристалла от посторонних факторов воздействия и способствует теплоотводу.

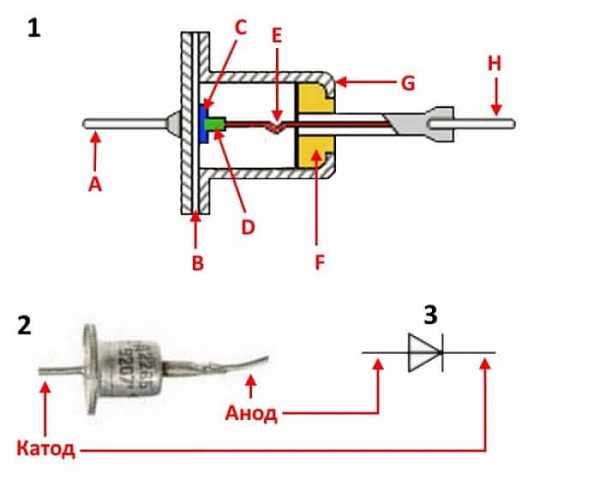

Конструкция (1), внешний вид (2) и графическое отображение выпрямительного диода(3)

Обозначения:

• А – вывод катода.
• В – кристалладержатель (приварен к корпусу).
• С – кристалл n-типа.
• D – кристалл р-типа.
• E – провод ведущий к выводу анода.
• F – изолятор.
• G – корпус.
• H – вывод анода.

Как уже упоминалось, в качестве основы р-n перехода используются кристаллы кремния или германия. Первые применяются значительно чаще, это связано с тем, что у германиевых элементов величина обратных токов значительно выше, что существенно ограничивает допустимое обратное напряжение (оно не превышает 400 В). В то время как у кремниевых полупроводников эта характеристика может доходить до 1500 В.

Помимо этого у германиевых элементов значительно уже диапазон рабочей температуры, он варьируется в пределах от -60°С до 85°С. При превышении верхнего температурного порога резко увеличивается обратный ток, что отрицательно отражается на эффективности устройства. У кремниевых полупроводников верхний порог порядка 125°С-150°С.

Классификация по мощности

Мощность элементов определяется максимально допустимым прямым током. В соответствии этой характеристики принята следующая классификация:

• Слаботочные выпрямительные диоды, они используются в цепях с током не более 0,3 А. Корпус таких устройств, как правило, выполнен из пластмассы. Их отличительные особенности – малый вес и небольшие габариты. Выпрямительные диоды малой мощности
• Устройства, рассчитанные на среднюю мощность, могут работать с током в диапазоне 0,3-10 А. Такие элементы, в большинстве своем, изготавливаются корпусе из металла и снабжены жесткими выводами. На одном один из них, а именно на катоде, имеется резьба, позволяющая надежно зафиксировать диод на радиаторе, используемого для отвода тепла. Выпрямительный диод средней мощности
• Силовые полупроводниковые элементы, они рассчитаны на прямой ток свыше 10 А. Производятся такие устройства в металлокерамических или металлостеклянных корпусах штыревого (А на рис. 4) или таблеточного типа (В). Рис. 4. Выпрямительные диоды высокой мощности

Перечень основных характеристик

Ниже приведена таблица, с описанием основных параметров выпрямительных диодов. Эти характеристики можно получить из даташита (технического описания элемента). Как правило, большинство радиолюбителей к этой информации обращаются в тех случаях, когда указанный в схеме элемент недоступен, что требует найти ему подходящий аналог.

Таблица основных характеристик выпрямительных диодов

Заметим, что в большинстве случаев, если требуется найти аналог тому или иному диоду, первых пяти параметров из таблицы будет вполне достаточно. При этом желательно учесть диапазон рабочей температуры элемента и частоту.

Принцип работы

Проще всего объяснить принцип действия выпрямительных диодов на примере. Для этого смоделируем схему простого однополупериодного выпрямителя (см. 1 на рис. 6), в котором питание поступает от источника переменного тока с напряжением U_IN (график 2) и идет через VD на нагрузку R.

Рис. 6. Принцип работы однодиодного выпрямителя

Во время положительного полупериода, диод находится в открытом положении и пропускает через себя ток на нагрузку. Когда приходит очередь отрицательного полупериода, устройство запирается, и питание на нагрузку не поступает. То есть происходит как бы отсечение отрицательной полуволны (на самом деле это не совсем верно, поскольку при данном процессе всегда имеется обратный ток, его величина определяется характеристикой I_обр).

В результате, как видно из графика (3), на выходе мы получаем импульсы, состоящие из положительных полупериодов, то есть, постоянный ток. В этом и заключается принцип работы выпрямительных полупроводниковых элементов.

Заметим, что импульсное напряжение, на выходе такого выпрямителя подходить только для питания малошумных нагрузок, примером может служить зарядное устройство для кислотного аккумулятора фонарика. На практике такую схему используют разве что китайские производители, с целью максимального удешевления своей продукции. Собственно, простота конструкции является единственным ее полюсом.

К числу недостатков однодиодного выпрямителя можно отнести:

• Низкий уровень КПД, поскольку отсекаются отрицательные полупериоды, эффективность устройства не превышает 50%.
• Напряжение на выходе примерно вдвое меньше, чем на входе.
• Высокий уровень шума, что проявляется в виде характерного гула с частотой питающей сети. Его причина – несимметричное размагничивание понижающего трансформатора (собственно именно поэтому для таких схем лучше использовать гасящий конденсатор, что также имеет свои отрицательные стороны).

Заметим, что эти недостатки можно несколько уменьшить, для этого достаточно сделать простой фильтр на базе высокоемкостного электролита (1 на рис. 7).

Рис. 7. Даже простой фильтр позволяет существенно снизить пульсации

Принцип работы такого фильтра довольно простой. Электролит заряжается во время положительного полупериода и разряжается, когда наступает черед отрицательного. Емкость при этом должна быть достаточной для поддержания напряжения на нагрузке. В этом случае импульсы несколько сгладятся, примерно так, как продемонстрировано на графике (2).

Приведенное решение несколько улучшит ситуацию, но ненамного, если запитать от такого однополупериодного выпрямителя, например, активные колонки компьютера, в них будет слышаться характерный фон. Для устранения проблемы потребуются более радикальное решение, а именно диодный мост. Рассмотрим принцип работы этой схемы.

Устройство и принцип работы диодного моста

Существенно отличие такой схемы (от однополупериодной) заключается в том, что напряжение на нагрузку подается в каждый полупериод. Схема включения полупроводниковых выпрямительных элементов продемонстрирована ниже.

Принцип работы диодного моста

Как видно из приведенного рисунка в схеме задействовано четыре полупроводниковых выпрямительных элемента, которые соединены таким образом, что при каждом полупериоде работают только двое из них. Распишем подробно, как происходит процесс:

• На схему приходит переменное напряжение Uin (2 на рис. 8). Во время положительного полупериода образуется следующая цепь: VD4 – R – VD2. Соответственно, VD1 и VD3 находятся в запертом положении.
• Когда наступает очередность отрицательного полупериода, за счет того, что меняется полярность, образуется цепь: VD1 – R – VD3. В это время VD4 и VD2 заперты.
• На следующий период цикл повторяется.

Как видно по результату (график 3), в процессе задействовано оба полупериода и как бы не менялось напряжение на входе, через нагрузку оно идет в одном направлении. Такой принцип работы выпрямителя называется двухполупериодным. Его преимущества очевидны, перечислим их:

• Поскольку задействованы в работе оба полупериода, существенно увеличивается КПД (практически вдвое).
• Пульсация на выходе мостовой схемы увеличивает частоту также вдвое (по сравнению с однополупериодным решением).
• Как видно из графика (3), между импульсами уменьшается уровень провалов, соответственно сгладить их фильтру будет значительно проще.
• Величина напряжения на выходе выпрямителя приблизительно такая же, как и на входе.

Помехи от мостовой схемы незначительны, и становятся еще меньше при использовании фильтрующей электролитической емкости. Благодаря этому такое решение можно использовать в блоках питания, практически, для любых радиолюбительских конструкций, в том числе и тех, где используется чувствительная электроника.

Заметим, совсем не обязательно использовать четыре выпрямительных полупроводниковых элемента, достаточно взять готовую сборку в пластиковом корпусе.

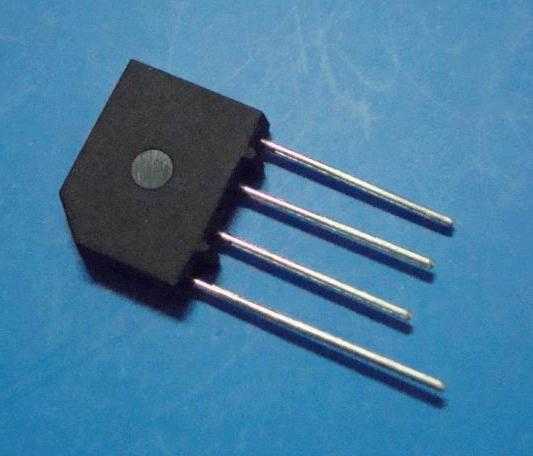

Диодный мост в виде сборки

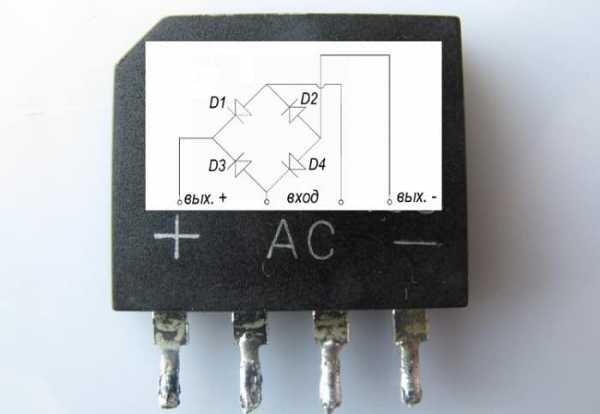

Такой корпус имеет четыре вывода, два на вход и столько же на выход. Ножки, к которым подключается переменное напряжение, помечаются знаком «~» или буквами «AC». На выходе положительная ножка помечается символом «+», соответственно, отрицательная как «-».

На принципиальной схеме такую сборку принято обозначать в виде ромба, с расположенным внутри графическим отображением диода.

На вопрос что лучше использовать сборку или отдельные диоды нельзя ответить однозначно. По функциональности между ними нет никакой разницы. Но сборка более компактна. С другой стороны, при ее выходе из строя поможет только полная замена. Если же в этаком случае используются отдельные элементы, достаточно заменить вышедший из строя выпрямительный диод.
