Откатные ворота - 83 фото вариантов установки основных систем

В настоящее время в интернете имеется большое количество фото откатных ворот, которые предлагают приобрести различные компании для установки не только на промышленных объектах, но и частном домостроении. При этом, многие имеют возможность изготовить их собственными руками.

Все необходимое для монтажа

Как сделать откатные ворота, и какой инструмент и материалы потребуется для достижения поставленной задачи. Из инструментов вам потребуется:

  • Лопата.
  • Сварочный аппарат.
  • Болгарка.
  • Топор.
  • Строительный уровень.
  • Рулетка.
  • Шуруповерт.
  • Молоток.

Стоит отметить, что все инструменты, перечисленные выше, имеются обычно у любого мастерового хозяина в доме, исключение может составлять сварочный агрегат. Но и его при необходимости можно арендовать у знакомых или приобрести в магазине.

Дальнейшая подготовка

Подготовив для монтажа ворот инструмент, нужно подсчитать какие и в каком количестве нужны материалы, и в какую сумму обойдется монтаж откатных ворот своими руками. А так же составить подробные чертежи откатных ворот, которые вы планируете в будущем установить.

За основу лучше взять стандартные ворота с шириной проема в четыре метра, а высотой в два метра.

Все необходимое без особых проблем, включая комплектующие для откатных ворот, возможно, приобрести в магазинах строительных материалов или на оптовых базах.

Монтажные работы

Монтаж таких ворот нужно начать осуществлять с создания основы для «закладной». Ее длина должна составлять половину ширины проема, то есть два метра. К ней так же необходимо приварить с помощью электросварки примерно девять-десять единиц металлической арматуры длиной чуть более метра и диаметром 14 миллиметров.

Далее выкапывается яма глубиной один метр. После чего замешивают бетон и устанавливают с его помощью «закладную».

Затем необходимо дождаться высыхания бетона и приготовить для дальнейшей работы нужную фурнитуру. После этого, по продуманной вами схеме откатных ворот, изготовить каркас с помощью сварочного аппарата и другого приготовленного инструмента.

Установка ворот

Для начала при установке откатных ворот необходимо смонтировать специальные роликовые каретки, на которые после этого установить сами ворота. Далее используя уровень, необходимо четко выставить конструкцию.

Из квадратного профиля размером 6Х3 сантиметров изготавливают закладные для другой комплектации. Затем к прутам, выведенным из столбов, крепят роликовые улавливатели.

На конце направляющей монтируется ролик, имеющий специальные зажимы, и закрывающийся с двух сторон заглушками из резины.

Последними монтируются роликовые каретки, после чего можно переходить к следующему этапу.

Монтаж автоматики

Для начала еще раз глянем на эскиз откатных ворот и определяем место для монтажа электропривода. Затем возьмем основание и установим на него привод. После этого разметим место монтажа и установим туда основание, обварив его при помощи электросварки.

Теперь можно прикрутить электрический привод к основанию. Монтируем зубчатую рейку к конструкции ворот.

На рейке устанавливают концевые выключатели, которые встречаются двух основных видов, либо механического, либо магнитного типа.

Далее устанавливается привод, с использованием подробной инструкции производителей. Можно приступать к тестированию, система работает отлично, если есть сигнал.

В случае появления препятствия на его пути, такого как автомашина, животное или человек, ворота сразу же откатываются назад.

Иногда по желанию хозяина, с левой стороны ворот при помощи саморезов закрепляется сигнальная лампочка, но это не обязательное требование.

Следует помнить, что автоматику на откатные ворота, возможно, монтировать только в том случае, если они без всяких помех двигаются на рельсе.

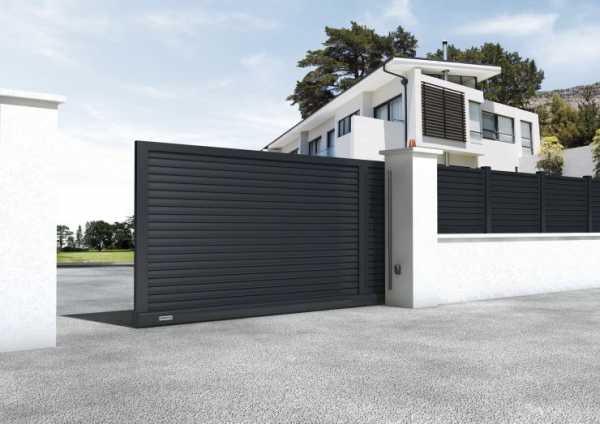

Фото откатных ворот



landshaftportal.ru

три вида конструкций, дизайн с обзором материалов с фото

Парадный вход на территорию приусадебного участка дает общее представление о хозяине. Именно от его вида зависит первое впечатление прохожих и гостей дома. Ворота должны хорошо вписываться в общий ансамбль построек и быть функциональными и удобными.

Раньше эта часть двора имела невзрачный вид синего или грязно-зеленого металла, а простая конструкция состояла из уголка. Эти времена давно канули в Лета, и сегодня ворота для частного дома имеют отличный вид благодаря интересным конструкциям и разнообразным материалам. Вашему вниманию предлагается их обзор.

Конструкции ворот, фото

Какие бывают ворота? По способу функционирования их можно классифицировать на три типа:

  1. Распашные,
  2. Откатные,
  3. Раздвижные.

Конечно, есть и другие, более экзотические конструкции, яркий пример, рулонные ворота, но практичней всего первые три варианта. Если вам хочется установить нечто оригинальное, лучше сделайте акцент на дизайн, но не мудрствуйте с их устройством. К сожалению, редкие или заковыристые модели часто оказываются недолговечными.

Распашные

Распашные ворота, смотрите фото ниже, действуют, как дверь квартиры или холодильника. Вы пробовали открыть дверцу холодильника, если к ней прижат стол? Ведь это невозможно. Распашные ворота нуждаются в просторе, и чем они шире, тем больше нужно места. Если конструкция распахивается наружу, тогда они становятся преградой для автомобиля, въездной путь перекрывается. Внутрь, - значит, придется следить за тем, чтобы эта часть двора была свободной.

Еще одной проблемой является провисание створок, это явление чаще встречается, когда ворота подолгу открыты. Выходом из ситуации станут створки с колесиками, они будут служить дополнительной опорой, препятствующей износу дверных петель.

К плюсам относится то, что устройство ворот является простым, и их без труда можно сделать самостоятельно. Кроме того, если дизайн участка выполнен в старинном стиле, значит данный проект впишется как нельзя лучше, так как современные модели не смогут произвести нужного эффекта. Если правильно подобрать материалы, то фазенду не испортит и футуристический стиль. Но интересней всего смотрится дизайн ворот с элементами ковки.

Распашные ворота хороши тем, что при их открытии внутрь и принятии определенных мер можно не беспокоиться, что на территорию проникнут воры. Удвоить безопасность частного дома можно посредством распашной конструкции с засовом. Даже если грабители смогут справиться с замком, то все же не проникнут на территорию до тех пор, пока не воспользуются пилой, которую они вряд ли прихватят с собой. Впрочем, сегодня на этот случай существуют и другие способы безопасности, например, видеонаблюдение, сигнализация или договор с охранным агентством. Но все же сам факт существования засова способен успокоить нервы.

Удобство откатных ворот

Такие модели не требуют дополнительного въездного пространства, так как они скользят вдоль забора. Но им необходимо пространство для бокового сдвига, обратите внимание на фото ниже. Если при шаге вправо или влево на вашем пути встают различные препятствия, то откатная конструкция не для вас. Ворота некуда будет открывать! Поэтому въездная территория тоже должна быть немаленькой.

Для этого типа проблема провисания створок не актуальна

. Но им требуется некоторый уход. Распашные ворота перестанут открываться только в том случае, если петли износились или пострадали от ржавчины, в то время как механизм откатных ворот может не сработать из-за того, что в него попала грязь, снег или лед.

Хоть и на распашные модели можно установить систему автоматического открывания створок, но на откатные ее смонтировать проще. После нажатия кнопки полотно начнет плавно двигаться в сторону. Некоторые владельцы частных домов снабжают ворота дистанционным управлением, чтобы не выходить из автомобиля.

Некоторые домовладельцы устанавливают откатные ворота с электроприводом, смотрите фото. Но это чревато тем, что в неподходящий момент могут выключить электроэнергию. Плюс ко всему в морозы такое устройство может перестать работать. Так что проект конструкции должен содержать пункт, в котором указана возможность свободного открытия ворот вручную, так, чтобы все члены семьи смогли справиться с данной конструкцией.

Раздвижные ворота

Ниже на фото изображена конструкция раздвижных ворот, она аналогична предыдущей, за исключением того, что здесь две створки, которые катятся в разные стороны. Открытие вручную не совсем удобно, но

въездной путь достаточно широк. Поэтому если на территории частного дома планируется стоянка габаритных машин, то установка раздвижных ворот именно то, что вам нужно. Так как слишком длинное и массивное одиночное полотно будет проблематично откатывать из-за его веса.

Кроме удобства использования, надежности и прочности конструкций важным критерием выбора является их внешний вид, декор.

Дизайн ворот, фото

Обзор материалов

Ворота частного дома - это всегда лицо, визитная карточка. Поэтому кроме функций по защите дома и ограждению участка, они несут информацию о владельце. Какие материалы сегодня применяют для оформления ограждения частного дома и какой дизайн притягивает взгляд? Ограждение выполняется из следующих материалов:

  • Деревянные заборы не выйдут из моды никогда. Это самый древнейший материал, из которого изготавливают простой штакетник и тын, а в умелых руках он преображается в высокохудожественное резное произведение зодчества. Обратите внимание на фото.
  • Профнастил (Профлист) служит долгие годы, является надежным, аккуратным и сравнительно недорогим материалом, не нуждается в уходе.
  • Металлический штакетник - это разновидность забора из профнастила. Его еще называют евроштакетник. Забор и ворота выполняются из отдельных металлических профилированных полос. Имеют полимерное покрытие, которое окрашено с одной стороны или с двух. Евроштакетник применяется для придания современного и эстетичного вида.
  • Заборы и ворота из литья и ковки - лучший выбор для создания высокохудожественного и прочного ограждения, которое, без тени сомнения, подчеркнет высокий статус владельца частного дома.
  • Металлические конструкции отличаются не только прочностью и долговечностью, но и приемлемой ценой.
  • Кирпичные и блочные заборы являются наиболее прочной и основательной конструкцией. Если стенка сплошная, то идеальным вариантом станут ворота литые или кованные.
  • Бетонные заборы - это сплошные конструкции повышенной прочности. Новейшей тенденцией становится выпуск декорированных бетонных заборов.
  • Применение пластиковых заборов имеет много положительных сторон. К основным преимуществам относятся: долговечность, прочность, бесчисленное множество разнообразных моделей, расцветок, доступность цены. Они отличаются простотой установки, экологической безопасностью, неприхотливостью в эксплуатации и уходе. Их дизайн красив и современен - смотрите фото.
  • Габионы и каменные ограды имеют простую конструкцию, но декор их исключительно красив и естественен. Забор выполняется так: в клетку, которая выполнена из металлической сварной оцинкованной сетки, помещаются камни либо галька, колотый гранит и пр. Обратите внимание на фото.

Дизайн ворот и калиток может совмещать несколько материалов. К примеру, как показано на фото, ворота выполнены из стали с коваными элементами, а межбалочные перегородки состоят из кирпича или камня. Дополнят общую композицию кованые фонари, которые внесут изящества и света!

Автоматические ворота сегодня признаны самым оптимальным вариантом. Они надежны, скромны и не привлекают внимания. Если на первом месте для вас надежность, а не дизайн, то автоматика - это для вас!

Таким образом, какой бы вариант из вышеперечисленных вы ни выбрали - не ошибетесь. Так как конструкция надежна и прочна, а материалы исполнения красивы и современны.

Ворота для загородного дома

vhod.guru

Устройство ворот для частного дома. Фото возможных вариантов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Качественные, правильно подобранные ворота, не только вопрос безопасности жилья, но и внешнего вида частного дома. Они являются неотъемлемой частью участка и должны легко вписываться в общий дизайн, а также гармонировать с другими постройками. Современный рынок предлагает потребителю множество вариантов из различных материалов, с самыми современными системами управления и без них. В основном это надежные, долговечные, привлекательные по внешнему виду модели ворот для частного дома. Фото, демонстрирующие все положительные качества подобных конструкций, представлены ниже.

Ворота — своеобразная визитная карточка частного дома

Виды ворот для частного дома. Фото образцов

Ворота подразделяются на несколько видов в зависимости от материала изготовления и вариантов открытия/закрытия. Они бывают:

Деревянные въездные ворота

В последнее время самыми распространенными вариантами стали металлические конструкции. Для более дешевого обустройства можно использовать обычный профнастил, а для более богатого и роскошного – сочетание сплошного металла с элементами ковки. Однако и ворота из древесины тоже смотрятся довольно неплохо.

Примеры макетов для выбора дизайна ворот

Обустройство распашной въездной группы

Это наиболее распространенный тип ворот для частного дома. Их обустройство возможно при наличии свободного пространства, позволяющего без проблем раскрыть створки. Современные распахивающиеся конструкции представляют собой металлический каркас, который впоследствии облицовывается металлом, профнастилом, деревом или специальными сэндвич-панелями.

Современные металлические распашные ворота

Установка опорных столбов

Для опоры прекрасно подойдет профильная труба 100х100. Для их установки выкапываются скважины, в которые заполняют щебнем и песком, создавая, так называемую подушку. Опора, зафиксированная в такой яме распорками, заливается бетоном с добавлением крупного гравия.

Важно! Для сложных, глинистых грунтов подобное устройство столбов может быть недостаточным. В таких ситуациях между опорами приваривают дополнительную перемычку на глубине около 40 см.

Самый распространенный вид — распашные деревянные ворота

Сборка каркаса

Для рамы каркаса используют трубу 60х30. Для жесткой поперечины, которую приваривают внутрь готовой рамы, берется металлический профиль меньшим сечением, примерно 40х20. По краям каркаса привариваются петли, а также дужки для замка и засова. По завершении сборки сварные швы необходимо отшлифовать болгаркой, а затем нанести грунтовку и краску.

Кованые ворота для частного дома

Крепление профнастила

Если для обшивки используется профнастил, то лучше всего подойдут марки С8 или С10. Удобней всего для резки профильных листов использовать болгарку. На нее надеваются специальные диски без абразивного напыления. Крепление, вырезанного по размеру, профнастила производится заклепками с помощью клепательного инструмента, также допускается крепление саморезами.

Важно! Укладка профнастила должна осуществляться внахлест, захватывая 1 волну соседнего элемента.

Схема обустройства ворот из профнастила

Обустройство раздвижных ворот

Не во всех ситуация возможна установка распашных входных групп. Когда для открытия створок совсем мало места, используют раздвижной тип конструкции. В основном раздвижные системы состоят из одной створки, которая изготавливается по такому же принципу, как обычные распашные ворота для частного дома. Фото таких образцов демонстрируют удобство их эксплуатации.

Раздвижные ворота

Для того чтобы конструкция могла двигаться обустраивают специальные рельсы, а в нижней части створки приваривают ролики. Также необходимо к верхней части приварить направляющую, которая предназначена для фиксации створки в определенном положении.

Схема обустройства раздвижных ворот для частного дома

Эксплуатация рельсовых ворот затрудняется в зимний период, поскольку движущие части могут забиваться снегом или льдом. Во время снегопадов требуется тщательная очистка этих элементов, а также территории вокруг. Также вдоль створки ворот можно проложить греющий кабель, который растопит снег, ограничивающий движение.

Видео откатных ворот

Автоматизация ворот для частного дома. Фото вариантов обустройства

Вручную открывать и закрывать створки не всем нравится. Для этого приходится выходить из машины, затем опять садиться, на это тратится несколько минут драгоценного времени. Гораздо удобнее нажать кнопочку и «ларчик» сам откроется.

Схема работы автоматического открывания и закрывания ворот

Автоматизировать можно распашные и раздвижные ворота. Для этого специалистами были разработаны специальные линейные и рычажные электроприводы, позволяющие створкам открываться самостоятельно. Другие системы состоят из электродвигателя, зубчатой рейки, через которую шестерни передают усилие на воротные створки.

Сам привод монтируется на направляющие. На зубчатую рейку устанавливаются концевые выключатели, а на столбы – фотоэлементы. Удобный пульт позволяет легко и быстро открыть ворота прямо из машины, не прилагая физических усилий.

Статья по теме:

Забор из профнастила своими руками со столбиками: методика, секреты сборки. Свойства, типы, применение металлопрофиля. Материалы и инструменты. Варианты опорных столбов ограждения.

Фото ворот (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

виды, особенности устройства и монтажа

Стильные откатные ворота

Откатные ворота — самый удобный и востребованный вид ворот

Откатные ворота в стиле хай-тек

Несмотря на то, что откатные ворота своими руками изготовить значительно сложнее, чем более привычные распашные, и стоят они дороже, все большее число владельцев загородной недвижимости выбирают именно их для организации въезда на участок. Их важное преимущество – экономия места, нет необходимости создавать перед воротами площадку для раскрытия створок, а, значит, можно более эффективно использовать пространство, особенно на небольшом участке.

На сегодняшний день откатные ворота на пике популярности

Откатные ворота очень надежные, удобные и долговечные

Кроме того, нет необходимости после снегопада расчищать эту площадку, чтобы открыть створки ворот. Откатные ворота – более надежные, они имеют лучшую взломостойкость и ветроустойчивость. И еще один важный плюс – откатные ворота с электроприводом смонтировать значительно проще, автоматика для них проще по конструкции, дешевле и надежнее.

Кованые откатные ворота

Откатные ворота: основные виды

Существует три вида откатных ворот. Особенности конструкции, их достоинства и недостатки рассмотрим ниже.

Откатные ворота бывают как автоматические, так и с ручным приводом

Красивые откатные ворота подчеркнут стиль вашего имения

Подвесные ворота

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Подвесные ворота

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

Прекрасные откатные ворота с декоративными коваными элементами

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Установка откатных ворот

Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:

  • откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )

Рис. 6. Размещение консольных ворот

  • любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
  • калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
  • если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели

Потрясающие металлические откатные ворота

Совет! Готовый комплект для откатных ворот (рис.7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.

Рис.7. Комплектующие для откатных ворот

Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.

Рис. 8. Чертеж для изготовления консольных откатных ворот

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

  • глубина – 1 м (на глубину промерзания грунта)
  • ширина – 30-40 см
  • длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Монтаж механизма

К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.

Монтаж откатных ворот в большинстве случаев можно выполнить своими руками

После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.

Рис. 11. Верхний улавливатель ворот

Рис. 12. Нижний улавливатель ворот

Рис. 13. Поддерживающие ролики.

Откатные ворота своими руками – последовательность операций и рекомендации профессионалов смотрите на видео:

Ворота откатные своими руками — фото

Фотогалерея (37 фото):

hvosty.ru

Фотообзор откатных ворот из различных материалов

Привлекательный вид, надежность, простота эксплуатации и возможность использовать в ограниченном пространстве — вот причины популярности откатных ворот. Их преимущества еще и в многообразии выбора материалов: сэндвич панели, металлопрофиль, металлический лист с коваными элементами, поликарбонат и другие. Все откатные ворота, фото которых представлены ниже, будут гармонично выглядеть рядом с загородным домом или городским коттеджем.

Заполнение конструкции откатных ворот сэндвич панелями имеет свои плюсы:

  • полимерное покрытие защищает от воздействия окружающей среды;
  • замковый механизм упрощает и ускоряет монтаж, исключает потерю прочности соединения элементов;
  • внутреннее наполнение панелей увеличивает тепло- и шумоизоляционные качества;
  • легкий вес панелей не оказывает большого давления на привод, продлевая срок его службы;
  • впечатляет и разнообразие цвета и фактуры.

Для дополнительного удобства калитка выполнена отдельно от ворот.

Для экономии места калитка может встраиваться в ворота. Вариант заполнения металлопрофилем – для надежности и долговечности при любых погодных условиях. Небольшой вес конструкции позволяет использовать недорогие приводы. Другие плюсы:

  • доступная цена,
  • элегантный внешний вид,
  • сочетаемость с любыми стройматериалами.

Откатные ворота из сварной решетки, заполненные поликарбонатом, зрительно облегчают внешний вид без потери прочности и надежности. Поликарбонат можно выбрать разной степени прозрачности. Этот вариант один из наиболее дешевых и доступных.

Металлические пики, украшающие сварной забор – декоративное украшение и защита от проникновения извне.

Жесткость и прочность таких ворот обусловлены их конструкцией: металлические профилированные филенки ввариваются в решетку каркаса, выполненную из прямоугольных трубок. Это – антивандальный вариант ограждения. При этом они смотрятся великолепно, эксклюзивно и дорого.

Вечная классика – кованые откатные ворота – визитная карточка дома. Их главная функция – не только защищать, но и радовать глаз. Они кажутся практически невесомыми, как кружево. Но их прочность от этого не страдает.

Для загородного дома или дачи деревянная отделка ворот – обеспечение визуальной гармонии с природой. Для этих целей древесина проходит тщательную обработку:

  • просушивается;
  • шлифуется;
  • тонируется для защиты от гниения и насекомых;
  • выкрашивается матовыми или полуматовыми цветами.

Сайдинг в зашивке откатных ворот – материал популярный и доступный. Таким его делают:

  • долговечность,
  • простота монтажа,
  • защищенность от любых внешних воздействий,
  • низкая цена,
  • не воспламеняемость,
  • отличный внешний вид и большое разнообразие расцветок.

Важный элемент откатных ворот — привод. Он размещается возле створки на бетонной или металлической подставке или фундаменте. Привод представляет собой электрический двигатель с редуктором и шестерней, которая при сцеплении с зубчатой рейкой створки обеспечивает открывание и закрывание ворот.

Приводы могут быть разной мощности и делятся на бытовые и промышленные.

Металлический штакетник или евро штакетник для откатных ворот – это:

  • прочность,
  • долговечность,
  • высокая функциональность,
  • доступная цена,
  • строгий и красивый внешний вид.

Хотите знать как выбрать забор из кирпича для загородного участка?

Вас интересует как изготовить кованые ворота своими руками. Читайте об этом в нашей статье.

Такой вариант ворот или забора обеспечивает проветриваемость участка, не затеняет его, обеспечивает защиту.

Ворота из металлического листа, декорированного и укрепленного коваными элементами – классический, но не дешевый вариант. Такие откатные ворота украсят любой элитный участок, сделают его узнаваемым и неповторимым.

Откатные ворота используются для обеспечения въезда транспорта в частные дома, коттеджи, а также устанавливаются при въезде на территории предприятий, школ и других объектов. Поэтому внешний вид, функциональные особенности, используемые материалы и декоративное исполнение их весьма различны.

moizabor.com

Оформление ворот - рассмотрим варианты

Любой владелец частной недвижимости — дома, дачи или гаража озабочен вопросом ее сохранности.

Важным элементом в решении этой проблемы являются ворота, отсекающие вход и въезд на территорию участка или в гараж.

То, что установка ворот необходима, даже не обсуждается. Остается решить вопрос, какие именно ворота предпочесть?

Самые популярные материалы для изготовления ворот

Среди самых используемых для ворот материалов первое место занимает металл, а втрое — дерево. Хотя, если дело касается ворот для гаража, то и думать нечего — выбирают металл.

Деревянные ворота еще используются для устройства въезда на территорию дома или дачи, но чаще дерево все-таки вставляют в стальную раму.

Когда вопрос с выбором материала для устройства ворот решен, остается рассмотреть все возможные варианты способов открывания-закрывания ворот и выбрать наиболее подходящий как из практических, так и из экономических соображений.

Виды ворот в зависимости от конструктивного исполнения

  • Распашные ворота — традиционный и самый используемый тип ворот, который легко вписывается в любое ограждение, будь то забор или стена гаража. Однако эти ворота требуют достаточно большого пространства для нормального открывания и предусмотреть это необходимо заранее. Опорные конструкции распашных ворот и сама рама выполняются из металлопроката. Для обшивки створок используют деревянную обрешетку, цветные профилированные листы, сэндвич—панели или кованые элементы.
  • Секционные ворота устанавливаются в проемах гаражей и предназначены для проезда одной или двух транспортных единиц. Они часто используются на подземных стоянках, внутренних парковках и складских помещениях.

Рабочее полотно таких ворот набрано из горизонтальных панелей, соединенных друг с другом при помощи шарнирных петель. Если секциями служат сэндвич-панели, то ворота становятся не только преградой но и средством утепления помещения. Этот вариант позволяет эксплуатировать конструкцию в широком диапазоне температур — от -50 до +70 градусов.

Если нужно сэкономить, то для полотен используют однослойные секции, снабженные ребрами жесткости. Но этот вариант больше годится для неотапливаемых гаражей. Цвет и фактуру секций можно подбирать по собственному усмотрению.

Секционные ворота, обладая герметичной конструкцией, прекрасно защищают помещения от шума, холода, пыли и дождя.

Особенно важным является то, что при открывании ворот они размещаются вдоль потолка, то есть им не требуется место для открывания — это позволяет сэкономить площадь внутри гаража и снижает требования к размерам въездной площадки.

Рольворота — по методу открывания напоминают рольставни. Они сворачиваются в рулон непосредственно над защищаемым проемом.

Чаще всего такие ворота выполняются из алюминиевых ламелей с пенополиуретановым заполнением. Этот тип ворот используется только для неотапливаемых помещений.


  • Как самостоятельно сделать гаражные ворота, расскажет данная публикация.
  • О разновидностях ворот компании DoorHan читайте в нашей статье.
  • Какие комплектующие необходимы для откатных ворот, Вы узнаете по этой ссылке.

Подвидом таких ворот являются скоростные пленочные ворота с ПВХ-полотном. Но они используются в большей степени не как преграда от вторжения, а как средство быстрой герметизации проема в торговых, складских или промышленных зданиях.

Откатные ворота могут использоваться как для заборов, так и для гаражей. Они очень удобны в условиях ограниченного пространства, поскольку при открывании не требуют дополнительного места, а их створки не уменьшают проем гаража.

Ворота могут быть выполнены с расположением направляющего рельса внизу или в виде подвесной конструкции с расположением рельса сверху.

При устройстве ворот необходимо заранее устроить фундамент, вдоль которого устанавливаются консольные тележки. Снизу к раме приваривается направляющий рельс, внутри которого располагаются ролики тележек. Фундамент располагают внутри ограждаемой территории справа или слева от проема.

Этот тип  ворот не зависит от наличия или отсутствия электроэнергии. Такую конструкцию можно легко привести в движение руками.

Практически любой тип ворот можно оснастить электроприводом с блоком управления.

Нужна ли калитка в воротах?

Однозначно — нужна! Согласитесь, не очень-то удобно входить в гараж или на территорию участка, если для этого приходится открывать ворота! Куда быстрее войти через удобную калитку, в то время как ворота надежно закрыты.

Если вопрос касается гаража, то калитку обычно располагают прямо в плоскости ворот.

А вот для участка ее лучше установить рядом с воротами. Обычно калитку изготавливают из того же материала, что и створки ворот, а вот ее высота может быть и меньше, чем высота полотнища ворот.

Что касается конструкции калитки, то она выполняется без затей — просто распашной.

Фото вариантов исполнения металлических ворот для гаража или забора

okrovle.com

Откатные ворота своими руками | (Схема, Чертёж, Монтаж)

Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.


Главные особенности откатных ворот

Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

Откатные одностворчатые ворота из металлопрофиля

Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:

Степень автоматизации открытия и закрытия ворот

По этому параметру различают два типа конструкций:

  • Механические;
  • Автоматические.

Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.

Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.

Классические одностворчатые ворота откатного типа с автоматическим управлением

Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.

Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.

Автоматика для откатных ворот

Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:

Кнопка «пуск»

Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.

Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги

Пульт дистанционного управления (ПДУ)

Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.

Ворота на пульте ДУ

Модуль GSM

Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.

Ворота с использованием GSM технологии

Устройство и конструкция ворот откатного типа

По этому критерию раздвижные ворота раздвижного делятся на три разновидности:

  • Рельсовые;
  • Подвесные;
  • Консольные.
  • Рельсовые ворота — являются самым простым вариантом в изготовлении. Щит вместе с рамой посредством роликов перемещается по специальному направляющему рельсу, закрепленному на основании. Данный тип конструкции можно использовать на различных проемах, но наиболее востребованным является проем — минимальная ширина и высота которого составляет 7 м и 2.4 м (соответственно).

Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.

Подвесное воротное устройство рельсового типа

  • Подвесные ворота — очень похожи на их рельсовые аналоги, за исключением того, что направляющий рельс размещается в верхней части конструкции, а щит вместе с рамой подвешен к нему посредством роликов. Таким образом, подобные конструкции, устанавливают определенные ограничения на высоту проезжающего транспорта, которая зависит от уровня расположения направляющего рельса.

Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.

Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.

Монтаж подвесных ворот выполняется очень быстро и просто

  • Консольные ворота — не имеют каких-либо ограничений в плане высоты проема. Также нет необходимости в обустройстве фундамента по длине конструкции, это объясняется — отсутствием направляющего рельса.

Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).

Консольные (сдвижные) въездные ворота на даче

Количество откатных створок

Здесь можно выделить два типа откатных ворот:

  • Одностворчатые;
  • Двухстворчатые.

Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.

Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.


Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

  • аппарат для сварки;
  • столярные струбцины;
  • болгарка с отрезными и шлифовальными дисками;
  • мерная лента или рулетка длиной от 7м;
  • мел или карандаш;

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

  • Чтобы изготовить надежные и прочные раздвижные ворота, которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм. Оптимальным вариантом является труба с прямоугольным сечением 60×40.
Сварочные работы
  1. Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
  2. Чтобы внутренние углы рамы были прямые и имели ∠90°, сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
  3. Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться.




Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

Силовая рама из армированного каркаса и швеллера

  1. Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
  2. Сверху каркаса приваривается швеллер;
  3. Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

Установка основания в землю

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.

Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

  1. Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
  2. Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
  3. Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

Крепление трубы к кирпичной опоре

Крепление П-образного профиля к кирпичной опоре

  1. В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
  2. Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.



Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.

Схема установки нижнего уловителя на трубе

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.


При выборе автоматики следует обратить внимание на следующие параметры:

  • Вес и тип конструкции створки;
  • Условие и частота эксплуатации ворот;
  • Рабочий интервал температур и мощность двигателя.

Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

Вывод из прочитанного

Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.





domnomore.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
