Резьба стальная. ГОСТ. Труба с резьбой.

Резьба стальная. ГОСТ. Труба с резьбой. 4.83/5 (96.67%) проголосовало 6

Резьба стальная изготавливается из труб ГОСТ 3262-75. Их разрезают на необходимые размеры в зависимости от диаметра трубы (смотри таблицу 1.) и нарезается трубная наружная дюймовая резьба (не больше 5,6 витков). Примечание: резьба нарезается только с одной стороны детали, другая её сторона приваривается к трубе.

Эксплуатируются резьбы в системах водопровода, газопровода, системах отопления, то есть в системах неагрессивных сред (вода, газ, пар), при температуре до +175 ˚С и номинальном давлении 1.6 МПа. Резьбы необходимы для крепления различных деталей и оборудования (муфты, краны, вентили, манометры)

С размерами и весом стальной резьбы вы можете ознакомится в таблице ниже. Таблица составлена для резьбы стальной соответствующих

ГОСТ 6357-81.

Материал для изготовление использую черные сорта стали для труб и деталей водо- и газопроводных конструкций по ГОСТ 1050-88. С целью повышения антикоррозийных свойств, резьбы стальные обрабатывают цинковым покрытием.

Примечание: В таблице 1 указан вес стальной резьбы без антикоррозийного покрытия так, как разница в весе незначительна и ей можно пренебречь.

Рис.1.Основные обозначения резьбы стальной.

Таблица 1.

Размеры и вес резьбы стальной по ГОСТ 6357-81.

Д_у, мм	G,дюйм	Толщина стенки, мм	Длина, мм		Вес,кг
			L	l
15	1/2″-B	2,5	35	9	0,04
		2,8			0,04
		3,2			0,05
20	3/4″-B	2,5	40	10,5	0,06
		2,8			0,07
		3,2			0,07
25	1″-B	2,8	40	11	0,08
		3,2			0,09
		4			0,12
32	1 1/4″-B	2,8	50	13	0,14
		3,2			0,15
		4			0,19
40	1 1/2″-B	3	50	15	0,17
		3,5			0,19
		4			0,22
50	2″-B	3	50	17	0,21
		3,5			0,24
		4,5			0,31
65	2 1/2″-B	3,2	70	20	0,40
		4			0,49
		4,5			0,55
80	3″-B	3,5	70	20	0,51
		4			0,58
		4,5			0,65
100	4″-B	4	70	20	0,75
		4,5			0,84
		5			0,93

Д_у– условный проход детали, мм;

L – длина детали, мм;

l – длина резьбы детали, мм;

G – обозначение резьбы, дюйм.

mechanicinfo.ru

Трубная цилиндрическая резьба ГОСТ 6357-81. Основные положения

ГОСТ 6357 от ´81 года распространяет свое действие на трубную резьбу, которая главным образом используется для стыковки арматуры, труб и фитингов. Соединяться может внутренняя цилиндрическая и наружная коническая резьба, а также просто цилиндрические ее формы. В ГОСТ установлены требуемые размеры, допуски и параметры профиля. Коническая резьба должна соответствовать стандарту 6211.

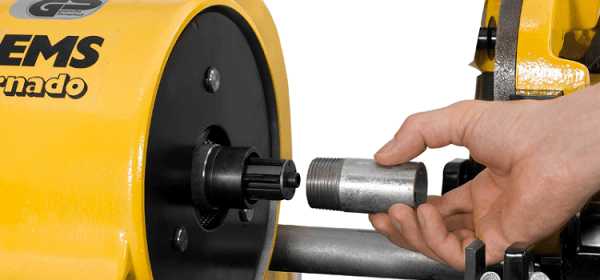

Для соединения металлических труб часто используется резьба, и нарезать ее необходимо в строгом соответствии с ГОСТом

Профиль трубной резьбы

ГОСТом 6357- 81 регламентируются основные параметры профиля. Необходимые размеры в миллиметрах даны в таблице.

Таблица 1

Шаг	Высота исходного треугольника	Количество шагов на длине 2,54 см	Высота профиля (рабочая), *10^-1	Радиус закругления впадины и вершины резьбы, *10^-1
0,907	0,871165	28	5,80777	1,24557
1,337	1,284176	19	8,56117	1,83609
1,814	1,742331	14	11,61553	2,49115
2,309	2,217774	11	14,78515	3,17093

Значение шага трубной цилиндрической резьбы (ГОСТ 6357) определяется из соотношения 25,4 мм/число шагов. Результат округлен до тысячных долей и принят как исходный для расчета основных параметров профиля.

Обратите внимание! Допускается выполнение вершин наружной и внутренней резьбы с плоским срезом, если исключается возможность соединения с конической наружной резьбой по документу 6211.

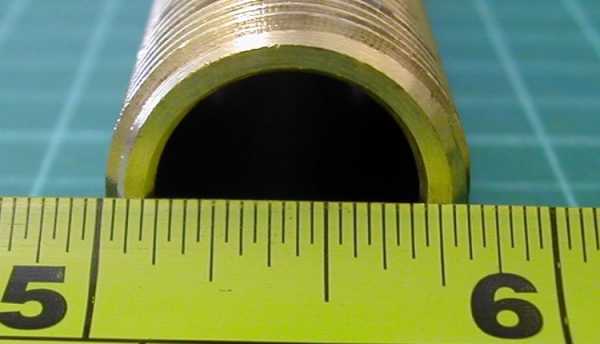

Шаг — один из определяющих параметров трубной резьбы

Основные размеры в миллиметрах, которые определяются ГОСТом на трубную резьбу, представлены в таблице 2. Условные обозначения соответственно: a – 1/16, c – 1/4, e – 1/2, f – 3/4, g – 5/8, h – 7/8, j – 1 1/4, d – 3/8, k – 1 1/8, m – 1 3/8, n – 1 3/4, l – 1 1/2, o – 2 1/2, q – 2 3/4, r – 3 1/4, s – 3 1/2, p – 2 1/4, t – 3 3/4, u – 4 1/2, v – 5 ½, b – 1/8.

Таблица 2

Размер резьбы		Шаг, *10^-1	Диаметр резьбы при, *10 мм
I ряд	II ряд		равенстве наружного диаметра наружной трубы и наружного диаметра внутренней муфты	равенстве среднего диаметра внутренней и наружной резьбы	равенстве внутреннего диаметра внутренней и наружной резьбы
a		9,07	0,7723	0,7142	0,6561
b			0,9728	0,9147	0,8566
c		13,37	1,3157	1,2301	1,1445
d			1,6662	1,5806	1,4950
e		18,14	2,0955	1,9793	1,8631
f	g		2,2911	2,1749	2,0587
			2,6441	2,5279	2,4117
	h
			3,0201	2,9039	2,7877
1	k	23,09	3,3249	3,1770	3,0291
			3,7897	3,6418	3,4939
j
			4,1910	4,0431	3,8952
l	m		4,4323	4,2844	4,1365
			4,7803	4,6324	4,4845
	n
			5,3746	5,2267	5,0788
2	p		5,9614	5,8135	5,6656
			6,5710	6,4231	6,2752
o
			7,5184	7,3705	7,2226
3	q		8,1534	8,0055	7,8576
			8,7884	8,6405	8,4926
	r
			9,3980	9,2501	9,1022
s	t		10,0330	9,8851	9,7372
			10,6680	10,5201	10,3722
4			11,3030	11,1551	11,0072
5	u		12,5730	12,4251	12,2772
			13,8430	13,6951	13,5472
6	v		15,1130	14,9651	14,8172
			16,3830	16,2351	16,0872

Допуски и длина свинчивания дюймовой трубной резьбы

ГОСТ 6357 устанавливает допуски (отклонения), которые может иметь дюймовая трубная резьба. Они отсчитываются от номинального профиля в перпендикулярном к ее оси направлении.

Длина свинчивания может быть короткой, нормальной или длинной

Для допусков резьбового среднего диаметра характерно разбиение на два класса точности: А и В. Соответствующие значения для трубной резьбы дюймовой (ГОСТ 6357) даны в таблице (условные обозначения как в Таблице 1).

Таблица 3

Обозначение резьбы	Шаг, *10 мм	Внутренняя резьба			Наружная резьба
		Диаметры
		Внутренний	Средний		Средний		Наружный
		Допуски, *10 мкм
			Для класса А	Для класса В	Для класса А	Для класса В
a	0,0907	28,2	10,7	21,4	10,7	21,4	21,4
b
c	0,1337	44,5	12,5	25,0	12,5	25,0	25,0
d
e — h	0,1814	54,1	14,2	28,4	14,2	28,4	28,4
1, j – n, 2	0,2309	64,0	18,0	36,0	18,0	36,0	36,0
6, o – v, 5, 3,4			21,7	43,3	21,7	43,4	43,4

Числовые значения для допусков в документе 6357 (4) установлены эмпирическим путем. Также в ГОСТ приведены длины свинчивания, которые разделены на 2 группы: длинные и нормальные. Соответствующие значения в миллиметрах даны в таблице (условные обозначения соответствуют Табл. 1).

Таблица 4

Обозначение резьбы	Шаг, *10	Нормальная длина свинчивания	Длинная длина свинчивания
a	0,0907	4-12	>12
b	0,0907	4-12	>12
c	0,1337	5-16	>16
d	0,1337	5-16	>16
e – h	0,1814	7-22	>22
1, j, k, m	0,2309	10-30	>30
2, l, n – q, 3		12-36	>36
6, 4, r – v, 5		13-40	>40

Значения длины свинчивания в ГОСТ 6357 также определены эмпирическим путем.

И для внутренней, и для наружной резьбы существуют предельные отклонения по параметрам

Предельные отклонения размеров по ГОСТу 6357-81

Трубной цилиндрической резьбе характерны такие предельные отклонения для внутренней, а также наружной резьбы, которые представлены в таблице (с условными обозначениями как в Табл. 1).

Таблица 5

Обозначение резьбы	Шаг, *10 мм	Внутренняя резьба				Наружная резьба
		Диаметры
		Внутренний	Средний			Средний			Наружный
		Отклонение, *10 мкм
		Верхний предел		Верхний предел			Нижний предел			Нижний предел
				Для класса А	Для класса В		Для класса А	Для класса В
a, b	0,0907	+28,2		+10,7	+21,4		-10,7	-21,4		-21,4
c, d	0,1337	+44,5		+12,5	+25,0		-12,5	-25,0		-25,0
e – h	0,1814	+54,1		+14,2	+28,4		-14,2	-28,4		-28,4
1, j – n, 2	0,2309	+64,0		+18,0	+36,0		-18,0	-36,0		-36,0
6, o – v, 5, 3, 4				+21,7	+43,4		-21,7	-43,4		-43,4

Некоторые положения ГОСТа 6211-81

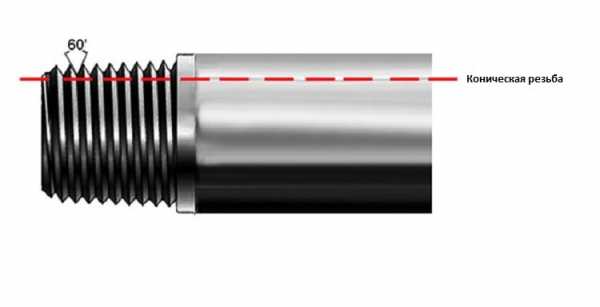

Коническая трубная резьба по ГОСТ 6211 от ´81 года имеет конусность 1:16. В документе, как и в стандарте 6357 для цилиндрической, приведены ее профиль, допуски и размеры.

Обратите внимание! Трубная резьба конической формы имеет размеры, шаг и диаметр (в основной плоскости) такие же, как и в документе 6357 от ´81 года.

Параметры конической резьбы оговариваются в документе ГОСТ 6211

Ее возможная длина с условными обозначениями размера как в Табл. 1 приведена в таблице.

Таблица 6

Размер резьбы	Рабочая длина, *10² мм	Длина внешней резьбы от основной плоскости до торца, *10 мм
a	0,065	0,40
b	0,065	0,40
c	0,097	0,60
d	0,101	0,64
e	0,132	0,82
f	0,145	0,95
1	0,168	1,04
j	0,191	1,27
l	0,191	1,59
2	0,234	1,75
o	0,267	2,06
3	0,298	2,06
s	0,314	2,22
4	0,358	2,54
5	0,401	2,86
6	0,401	2,86

Допустимо соединять наружную коническую резьбу с цилиндрической внутренней, имеющей класс точности А.

Обозначают трубную коническую резьбу (ГОСТ 6211) буквой R – для наружной, R_с – для внутренней, R_р – для внутренней цилиндрической. Левая резьба дополняется условным обозначением LH.

ГОСТ 6211, а также 6357, утвержденные в ´81 году, определяют размерные величины для трубной резьбы. Структурно документы похожи, однако различность форм влияет на численные значения.

trubamaster.ru

ГОСТ 24705—81 — Викитека

Материал из Викитеки — свободной библиотеки

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости	ГОСТ 24705—81 (СТ СЭВ 182—75) Взамен ГОСТ 9150—59 (в части основных размеров) и ГОСТ 9000—73 (в части основных размеров)
РЕЗЬБА МЕТРИЧЕСКАЯ Основные размеры
Basic norms of interchangeability. Metric thread.
Basic dimensions

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ: М. А. Палей, Г. С. Кудинова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра А. Е. Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23 апреля 1981 г. № 2084

Взамен ГОСТ 9150—59 (в части основных размеров) и ГОСТ 9000—73 (в части основных размеров)

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1981 г. № 2084 срок действия установлен

Срок действия с 01.01.82

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по ГОСТ 9150—81, диаметрами и шагами по ГОСТ 8724—81. Стандарт полностью соответствует СТ СЭВ 182—75.

2. Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на чертеже и в таблице.

Значения диаметров вычислены по следующим формулам:

D2=D−2⋅38H=D−0,649519053P;{\displaystyle D_{2}=D-2\cdot {\frac {3}{8}}H=D-0,649519053P;}
