6 различных механизмов для подъёма авто

Содержание статьи

Для чего нужен домкрат? Виды домкратов

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины карданного вала на ВАЗ-2107, вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить колпаки на колесах своими руками.

Важные характеристики домкрата перечислены ниже.

1.  Грузоподъёмность. У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
2.  Высота подъёма. Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
3. Высота подхвата. Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

1. Механического типа, в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
2. Гидравлического типа. Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
3. Пневматического типа. Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.

Как сделать домкрат для автомобиля своими руками?

Гидравлический домкрат своими руками

Гидравлическим домкратам следует уделить особое внимание, так как они отличаются наибольшей грузоподъёмностью, что немаловажно при работе с грузовиками или внедорожниками. Существует возможность изготовления гидравлических домкратов с разными размерами и характеристиками. Современные механизмы используются не только на СТО и в автомастерских, но и даже в нефтеперерабатывающей промышленности. Устройство может работать как в горизонтальной, так и в вертикальной плоскости.

Основные несущие элементы устройства: корпус, рабочая жидкость (чаще всего в её роли выступает масло) и выдвижной поршень. Корпус бывает коротким и удлинённым. При этом он изготавливается из закалённой стали, чтобы конструкция выдерживала необходимый уровень нагрузок. Корпус несёт функцию направляющего цилиндра для поршня и резервуара для рабочей жидкости.

Подъёмное устройство и выдвижной цилиндр находятся в отверстиях корпуса. Спуск осуществляется путём поворота Т-образной ручки. Оборудование снабжено полиамидными колёсами, обеспечивающими маневренность. Корпус удлинённого типа рассчитан на большегрузный транспорт.

Гидравлические подъёмные механизмы самые распространённые и удобные, поэтому начнём с них. Изготовление гидравлического домкрата происходит следующим образом. Вам понадобятся сварочный аппарат, слесарная ножовка, угловая шлифовальная машина с диском для металла, стальной профиль для конструкции.

Гидравлические домкраты бывают стандартные, подкатные, бутылочные, гибридные, зацепные и ромбовые. Ниже подробно описан процесс изготовления обычного гидравлического домкрата. В сети существует множество чертежей, по которым собираются данные механизмы.

1. Сначала создаётся опорная платформа для механизма. Подойдёт стальной прямоугольный профиль размером 50 на 50 миллиметров. От профиля необходимо отрезать 4 детали длиной 300 миллиметров. Уложите эти делали боковыми стенками друг к другу и проварите снизу и сверху стыковочные швы.
2. Изготовьте стойки и упоры. Отпилите 2 детали от профилированной трубы. Длина деталей вычисляется относительно величины максимального хода штока, далее к этому прибавляется высота домкрата и опорной платформы. Упор изготавливается из того же материала. Его длина равняется ширине опорной платформы. Упор и стойки соединяются сварным швом, к основанию приваривается П-образная конструкция.
3. Изготовление съёмного упора, способного передвигаться по направляющим и сообщать давление на обрабатываемую деталь. Изготавливается из нескольких отрезков стальной полоски толщиной сантиметр. Длина деталей должна быть меньше образовавшегося между стойками расстояния. Полученные детали соединяются в нескольких местах при помощи сварки. Во время монтажа блока на раму пресса из гидравлического домкрата необходимо подобрать 2 болта с шайбами и гайками и соединить полученные пластины с блоком таким образом, что они разместятся по обе стороны от стоек. Если будет необходимо, то можно уменьшить расстояние между передвигающимся упором и верхней балкой конструкции при установке промежуточного квадратного профиля.

Реечный домкрат своими руками

При изготовлении реечного домкрата важно учитывать, что на устойчивость данной конструкции влияет прочность фиксации и качество опорной площадки. Важно собирать механизм таким образом, чтобы изделие не съехало во время работы. Усилие, которое прикладывается при подъёме грузов, зависит от максимально возможной массы.

Процесс изготовления реечного домкрата довольно прост. Необходимо взять 2 реечных трубы и сварочный аппарат. Трубы должны быть сварены таким образом, чтобы они своим видом напоминали усечённую пирамиду. Далее берётся стальной лист толщиной 5 миллиметров. Изготавливается верхнее и нижнее основание механизма. В верхней части изготавливается отверстие, в котором впоследствии должна быть приварена гайка. Отверстие проделывается и в нижнем основании. Далее туда вставляется механический пруток для вращения.

Для изготовления механизма лучше использовать детали из закалённой стали. Если дополнительно присоединить металлический трос, то реечный домкрат при необходимости может заменить лебёдку. Средняя грузоподъёмность такого изделия будет составлять от 5 до 20 тонн.

Подкатной домкрат своими руками

Подкатной домкрат легко изготовить, взяв за основу бутылочный агрегат с высотой подхвата около 23 сантиметров и швеллера на 10 и 12 миллиметров. Бутылочный домкрат является самым простым подобного рода механизмом. Несмотря на это, его применяют для ремонта грузового транспорта. Принцип работы домкрата основывается на применении нескольких рабочих штоков. В основе механизма лежит поршень.

Подъём происходит с помощью рычага, который приводится в действие гидравлическим цилиндром. Из швеллера на 12 миллиметров создается стойка, из десятимиллиметрового — подъёмный рычаг и основа. Спереди устанавливаются ролики от обычной стиральной машины. Чашка берётся от автомобильного отбойника, а раскосы создаются из прутка на 20 миллиметров.

В итоге подкатной домкрат по принципу работы схож с бутылочным, однако ось рабочего цилиндра в данном механизме расположена в горизонтальной оси. Поршень напрямую не совмещается с подхватом. Название «подкатной» данный механизм получил благодаря тому, что внешне он напоминает телегу на колёсах, катящуюся по ровной поверхности.

Домкрат при подъёме рычага перемещается под груз (автомобиль). Механизм приводится в движение касанием рычага, опускается путём поворота клапанного винта. Если автомобиль надо опустить — трубчатая рукоятка насаживается на клапанный винт. Перегородка после этого входит в его паз. Винт вращается вместе с рукояткой, сбрасывая давление в рабочем цилиндре.

Винтовой домкрат своими руками

Винтовой домкрат состоит из: основания, нижнего и верхнего плеча, упора и винтового механизма. Берётся металлическая основа (сортамент), имеющая площадь сечения 2,63 см квадратных. Просверливаются 4 сквозных отверстия, диаметром аналогичным диаметру штифта. Основание желательно прикреплять на более широкую съёмную площадку. Далее изготавливается верхнее и нижнее плечо из металлической основы.

Вал изготавливается из металлического прутка. Диаметр прутка равен 12 миллиметрам. С одного конца должна быть резьба, а с другого — фиксатор, крепящийся к валу с помощью штифта через сквозное отверстие. Изготавливается ось, относительно которой происходит вращение плеч. Оси с обеих сторон — это штифты с плоскими цилиндрическими головками, крепящиеся с помощью шплинтов. В одном из упоров просверливается сквозное отверстие диаметром 10 миллиметров, во втором делается внутренняя резьба. Фиксатор выполняет роль закрепления вала со стороны вращения и передаёт крутящий момент к валу.

Винтовой домкрат можно изготовить в трёх различных вариациях: с трапециевидной резьбой, ромбовидные, рычажно-винтовые.

Пневматический домкрат своими руками

Домкрат из пневмоподушки своими руками изготовить относительно несложно, учитывая, что такой вид агрегата является весьма любопытным устройством. Пневматические домкраты незаменимы, если речь идёт о точном монтаже. При работе на неровной или рыхлой поверхности такой подъёмный механизм незаменим. Резинокордная плоская оболочка из усиленной ткани является основой устройства. Оболочка увеличивается при подаче сжатого воздуха . Устройство является ещё и довольно сложным в плане конструкции.

Итак, для изготовления механизма понадобятся следующие материалы: старая подушка от грузовика, болт, шарик, который сможет выполнять роль подшипника, колёсный болт от ВАЗа, камерный штуцер и дрель.

В отверстие подушки необходимо вкрутить болт. В болте до этого нужно просверлить отверстие, которое будет занято штуцером. В колёсном болте от ВАЗа также необходимо проделать отверстие. Он будет в качестве клапана. Элементы соединяются. В имеющийся выход помещается шарик, закрывающий проход воздуху в процессе работы. Для использования устройства необходим насос. Домкрат будет располагаться под днищем автомобиля. Также понадобится деревянный брусок, упирающийся в автомобиль.

Электрический домкрат своими руками

Самодельный домкрат для автомобиля своими руками несложно изготовить, если речь идет о механических устройствах, работающих на физических усилиях пользователей, сжатом воздухе и рабочей жидкости. Домкрат с электроприводом своими руками изготовить несколько сложнее.

Электрические подъёмные механизмы — это результат синтеза механических движущихся комплектующих и электропривода. Питание такого домкрата может осуществляться от электросети автомобиля. Подключить устройство можно через «прикуриватель».

Исходные материалы для изготовления могут быть различные. Подойдут моторы для стеклоподъёмников (в качестве примера можно взять мотор из «десятки»). Привод и тросики необходимо извлечь, оставив только мотор и редуктор. Понадобится головка, у которой четырёхгранная сторона снабжена гранями по 7 миллиметров. В качестве основы может выступать обычный винтовой ромбовый домкрат.

Наша задача создать электрический привод, чтобы не прилагать усилия при пользовании. Крепления выполняются из стальных полосок. Крепления необходимо подрезать и придать им нужную конфигурацию, а затем прикрепить их к редуктору. Крепление и головка на редукторе привариваются к устройству. Управление устройством можно осуществлять с помощью кнопки от механизма стеклоподъёмника.

Сравнение устройств

Винтовые домкраты с трапециевидной резьбой при высокой грузоподъёмности сохраняют простоту конструкции, небольшой вес и простоту эксплуатации. Ромбическая конструкция таких механизмов выделяется наличием длинной рукояти привода, снижающее необходимое усилие для подъёма груза. Также конструкция обладает малым весом и неплохой устойчивостью.

1. Рычажно-винтовые подъёмные механизмы выделяются большими высотами поднятия и малыми размерами.
2. Стоечно-винтовые домкраты обладают высокой устойчивостью и жёсткостью.
3. Конструкции реечного типа отличаются возможностью использования в разных направлениях и простотой эксплуатации, а также высоким показателем подъёмной силы.
4. Бутылочные гидравлические домкраты имеют наиболее простую конструкцию и высокой жёсткостью соединения в процессе работы. Усилия для подъёма прилагаются минимальные.
5. Подкатные домкраты устойчивые, имеют небольшую начальную высоту установки и немалую жёсткость во время работы.
6. Домкраты с электроприводом лучше всего проявляют себя в экстремальных условиях, не требуют физических усилий и обладают высокой точностью и устойчивостью.
7. Пневматические подъёмные механизмы обеспечивают удобство и надёжность использования благодаря большим опорным поверхностям. Также они выделяются бесшумностью и хорошей скоростью работы, высоким КПД и неприхотливостью.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Самодельный домкрат сделанный своими руками из куска трубы и болта: фото пошагового изготовления

Простой, самодельный домкрат, фото пошагового изготовления своими руками.

Самый простой домкрат можно сделать из подручных материалов, для изготовления самодельного домкрата понадобится:

• кусок трубы;
• болт М16;
• гайка;
• шайба;
• пластина.

Далее всё показано на фото:

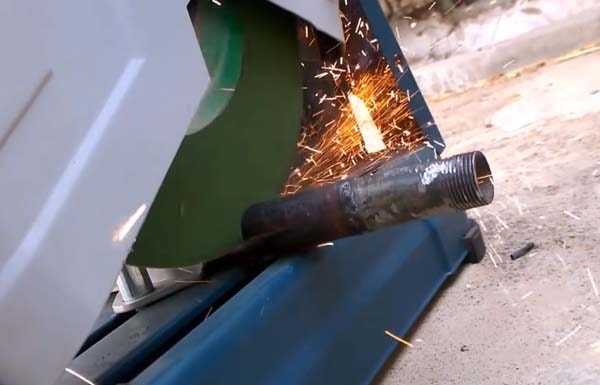

Берём трубу и отрезаем кусок длиной примерно 15 см.

Затем к трубе привариваем пластину.

Зачищаем болгаркой сварочный шов.

Далее нам понадобится широкая шайба, гайка и болт М16.

Навинчиваем на болт гайку затем одеваем шайбу и вставляем в трубу.

Вот так выглядит конструкция в разобранном виде.

Подставляем домкрат под авто, гаечным ключом крутим гайку и таким образом приподымаем автомобиль.

На фото показан самодельный домкрат в работе.

Чтобы опустить приподнятый автомобиль, крутим гайку в обратную сторону. Вот такой простой домкрат можно сделать из куска трубы и болта.

Популярные самоделки из этой рубрики

Стенд для проверки форсунок дизельных двигателей…

Профилегиб своими руками

Самодельный пресс из домкрата своими руками…

Отрезной станок из болгарки и каретки велосипеда…

Самодельный токарный станок по дереву своими рукам…

Самодельная бетономешалка

Отрезной станок из болгарки своими руками…

Самодельная чудо лопата своими руками…

Профилегиб своими руками: фото и описание изготовл…

Самодельный шлифовальный станок из двигателя от ст…

Маятниковая пила своими руками…

Вибростол своими руками

Загрузка…

sam-stroitel.com

Подкатной домкрат своими руками: чертежи, фото, видео

Самодельный подкатной домкрат своими руками: чертежи, фото, видео обзор самоделки.

Предлагаем Вашему вниманию, самодельный гидравлический подкатной домкрат для обслуживания легкового автомобиля.

Для изготовления самоделки использовался бутылочный домкрат с высотой подхвата 23 см, швеллера на 10 и 12 мм. Из 12-го швеллера сделана стойка, из 10-го основа и подъёмный рычаг. Качели бутылочного домкрата сделаны из 12-го швеллера.

Спереди установлены ролики от стиральной машины. Чашка взята от автомобильного отбойника.

Раскосы сделаны из прутка на 20 мм.

Чертежи подкатного домкрата для самостоятельного изготовления.

На фото: домкрат в работе.

На этом видео автор демонстрирует работу своего самодельного подкатного домкрата.

Популярные самоделки из этой рубрики

Лебёдка своими руками

Самоделка из компрессора от холодильника…

Кран-гусь своими руками

Лебёдка из стартера

Лебёдка электрическая самодельная…

Подогрев впускного коллектора своими руками…

Электровелосипед своими руками: описание сборки…

Самодельный компрессор для гаража…

Стенд для проверки генераторов своими руками…

Траверса своими руками

Ручная лебедка своими руками…

Электролебедка своими руками…

Загрузка…

sam-stroitel.com

основные характеристики, изготовление своими руками, особенности эксплуатации

Домкраты принято использовать в процессе ремонта автомобилей, хотя такое устройство оказывается незаменимым и при сооружении мостов, а также прокладке электролиний. Чтобы такое оборудование оказалось максимально эффективным, следует отдать предпочтение реечной модели. При наличии базовых знаний и опыта ее можно сделать своими руками.

Виды и принцип работы

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

• зубчатые – здесь предусмотрена рукоятка с шестеренками;
• рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг. Соответственно, использовать их в бытовых условиях не всегда удобно.

Важные технические характеристики

Чтобы приобрести или сделать своими руками надежный домкрат, стоит учитывать несколько основных параметров. Именно они влияют на эффективность и безопасность выполнения различных работ.

• Грузоподъемность принято указывать в кг либо т. Этот показатель определяется на основании веса груза, который переносят максимально часто.
• Соответствие опорной площадки всем принятым нормам. Такой элемент обеспечивает упор оборудования в землю. Площадка должна быть устойчивой и не двигаться во время выполнения работ. Это возможно благодаря правильной форме основания.
• Высота подхвата, то есть подъемного кронштейна, признана еще одним важным параметром. Стоит отметить, что такой элемент может иметь разную форму, однако это не влияет на его эффективность и качество.
• Важно всегда учитывать высоту подъема. Речь идет о расстоянии от подхвата до опорной площадки.
• Усилие, прикладываемое при подъеме любых грузов, зависит от максимально допустимой массы. Этот параметр может отличаться для разных механизмов.
• На устойчивость всей конструкции влияет качество и прочность фиксации опорной площадки. Если изделие будет аккуратно собрано своими руками, груз не будет съезжать.

Самостоятельное изготовление домкрата

Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно использовать различные схемы, хотя в целом выполнение работ остается одинаковым.

1. Сначала необходимо сварить пару реечных труб так, чтобы они визуально напоминали усеченную пирамиду.
2. После этого из листа стали толщиной в 5 мм создается верхнее и нижнее основание.
3. В верхней части подготавливается отверстие, где будет впоследствии приварена гайка. Подобное отверстие делают и в нижнем основании, однако туда вставляют механический пруток, необходимый для вращения.

Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой. Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку. Подобное устройство поднимет груз весом в 5–20 т.

Особенности эксплуатации оборудования

Чтобы домкрат был эффективным, надежным и долговечным, нужно правильно его использовать. Так, в процессе разворачивания опорную «пятку» аккуратно задвигают вглубь. Благодаря этому устройство будет ровным и устойчивым. В противном случае оно немного наклонится, а значит, груз может сдвинуться или вовсе выпасть.

Как только устройство займет нужную позицию, следует переместить выключатель в верхнее положение, а затем потянуть рычаг вверх

, чтобы «пятка» уперлась в груз. Только после этого этапа можно приступать к подъему.

Во время работы с домкратом следует помнить о технике безопасности. Стоит находиться по левую сторону от инструмента и держать рычаг правой рукой. Его дополнительно берут левой рукой, располагая сбоку большой палец. При этом следует убедиться, что пальцы не дотрагиваются до реек, а голова не находится между рычагом и рейкой. Если не соблюдать такие рекомендации, возможно травмирование пальцев и сотрясение мозга.

Сам рычаг аккуратно раскачивают вверх-вниз. Если в процессе работы кажется, что домкрат слегка перекосился, следует переустановить его и начать все заново. После поднятия груза рычаг фиксируют в соответствии со схемой.

Стоит отметить, что опускание груза считается более травмоопасной процедурой, потому ее выполняют очень аккуратно и медленно. К возможным повреждениям обычно приводит выход шпонки. Чтобы избежать этого, важно крепко держать рычаг до тех пор, пока груз не коснется земли.

Реечный домкрат незаменим для каждого автомобилиста. Такое оборудование несложно сделать своими руками, используя несколько стальных труб, листов и крепежей. Готовое изделие нужно периодически очищать от грязи, поливая водой из шланга. Такого простого ухода достаточно для правильного функционирования конструкции.

Оцените статью: Поделитесь с друзьями!

stanok.guru

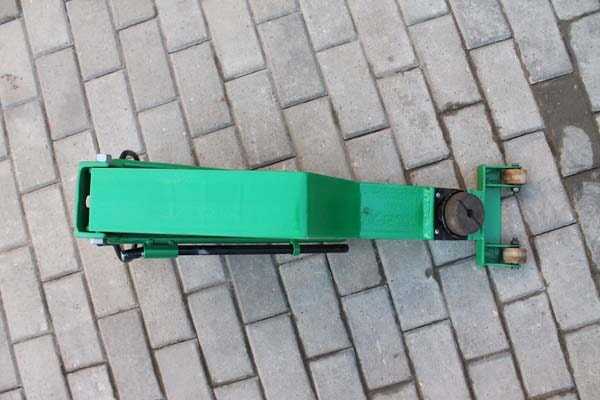

Самодельный гидравлический подкатной домкрат своими руками

Самодельный гидравлический подкатной домкрат своими руками: фото конструкции и размеры для изготовления.

Решил обзавестись подкатным домкратом. Дешёвый китайский, брать не хотелось, а хороший стоит дороговато, поэтому решил сделать самодельный подкатной домкрат своими руками из старого пятитонника.

В интернете есть куча примеров таких самоделок, посмотрел разные варианты и в течении дня сделал вот такую конструкцию.

Конструкция сварена из швеллера, также в качестве упоров, пригодились старые хоккейные шайбы.

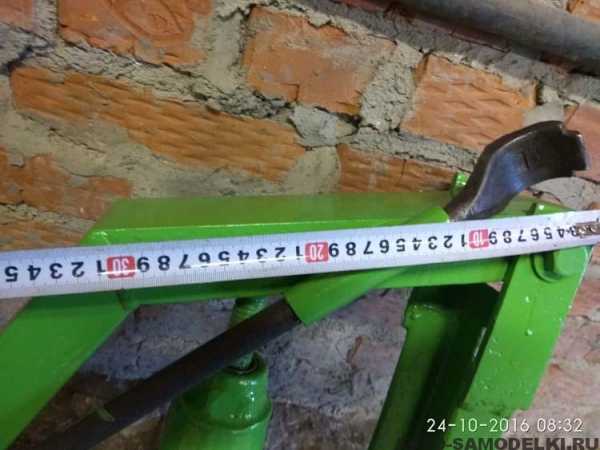

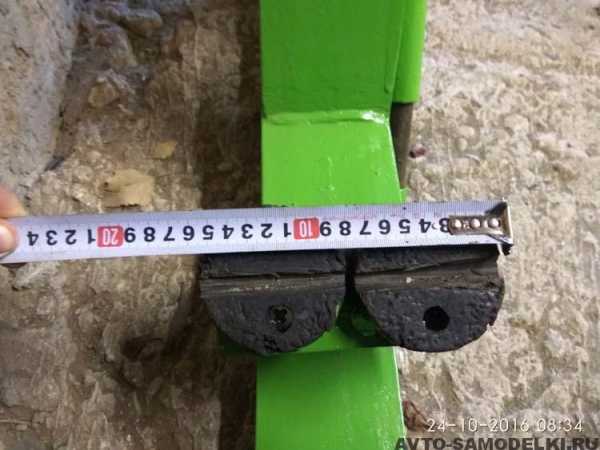

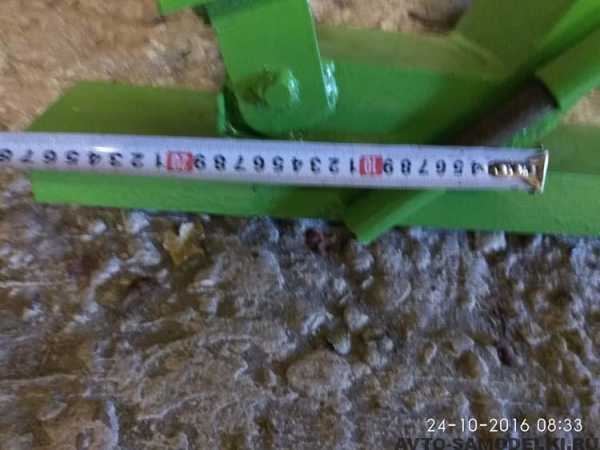

Здесь на фото, показаны размеры домкрата.

Также поставил колёса, для более удобного перемещения домкрата.

Вот такой, самодельный гидравлический подкатной домкрат, можно сделать практически из хлама.

Автор самоделки: Евгений Сидоров.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru

Как сделать подкатной домкрат своими руками

Как устроен гидравлический домкрат?

Для того, чтобы поднять автомобиль для ремонта или замены колеса используется домкрат. Они бывают разной конструкции. Самыми распространёнными являются механические и гидравлические. В этой статье подробно рассмотрим принцип действия и устройство гидравлического домкрата, а также различные варианты конструкции.

Принцип работы гидравлического домкрата

Это устройство простое и надежное.

Если соблюдать условия хранения и эксплуатации, то это он прослужит вам очень долго.

Для того, чтобы поднять автомобиль применяется домкрат

Работает гидравлический домкрат по следующему принципу, который позволяет производить подъем автомобиля, имеющего вес в несколько тонн, а иногда и в несколько десятков тонн.

Устройство не сложное – это два сообщающихся сосуда разного диаметра, заполненных жидкостью и несколько клапанов. Как видите все довольно просто и если все детали выполнены качественно из долговечных материалов, то ломаться тут нечему.

Износу подвержены только резиновые уплотнения поршней и сальники цилиндров.

Рабочий цилиндр, шток которого поднимает автомобиль, большого диаметра, а вот главный цилиндр имеет диаметр в несколько раз меньший.

В этом и заложен принцип действия всего устройства. Главный цилиндр приводится в действие с помощью рычага, масло через обратный клапан попадает в рабочий цилиндр и поднимает его. Усиление создается за счет разницы площадей сечения цилиндров.

Подкатной гаражный домкрат своими руками | Чертежи

Полный ход главного, обеспечивает незначительное движение второго. Разница хода двух цилиндров пропорциональна разнице их диаметров. Благодаря этому человек, не прилагая серьезных усилий, может поднять и пять, и десять, и несколько десятков тонн.

Для того, чтобы масло не перетекало обратно в резервуар служит обратный клапан. Жидкость может протекать через этот клапан только в одну сторону.

Есть еще один клапан, который открывается вручную, он необходим для того, чтобы перепустить жидкость обратно и опустить поднятый автомобиль в исходное состояние.

Принцип работы и его устройство указаны на схеме.

Конструкция гидравлического домкрата

Для подъема автомобилей используются два типа: бутылочные и подкатные.

Гидравлический домкрат бутылочного типа

Итак, гидравлический домкрат бутылочного типа.

Он состоит из вертикального корпуса большого диаметра и примыкающего к нему маленького цилиндра, к штоку которого подходит съемный рычаг. Корпус установлен на опорной площадке, в штоке у него часто есть винтовой удлинитель, который необходим для того, чтобы увеличить высоту подъема. Два цилиндра соединены между собой, через обратный клапан.

В корпусе есть резервуар для хранения запаса масла и перепускной клапан, чтобы опустить шток бутылочного гидравлического домкрата.

Все детали должны быть выполнены из прочных сплавов, так испытывают значительные нагрузки и защищены от коррозии.

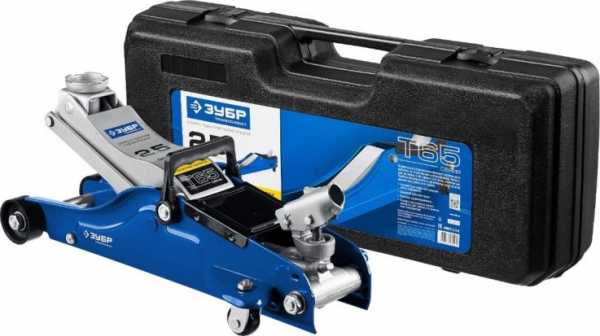

Конструкция другой разновидности – подкатного гидравлического домкрата, отличается только расположением цилиндров и наличием большой площадки на роликах.

Подъем автомобиля с помощью гидравлического подкатного устройства, осуществляет не сам шток, а соединенный с ним рычаг. На этом рычаге установлен металлический пятак.

Подкатная конструкция более устойчива, чем бутылочная и вероятность того, что поднятый автомобиль сместится и свалится с опоры гораздо меньше.

Несмотря на это, меры безопасности при работе должны выполняться всегда. Обязательно фиксировать автомобиль с помощью стояночного тормоза, включенной передачи трансмиссии и установкой упоров под колеса.

Для работы под поднятым автомобилем всегда устанавливать страхующую подставку. Эти меры позволят обезопасить работающего человека. Подробную конструкцию вы сможете увидеть на чертеже.

Подкатный гидравлический домкрат

Обслуживание и ремонт домкрата

Наиболее частой неисправностью является течь рабочей жидкости через уплотнения и сальники.

Необходимо точно определить место течи и отремонтировать. Нужно использовать только специальные маслостойкие сальники и прокладки. Выход из строя клапанов может быть связан с засорением или поломкой пружин.

Необходимо разобрать прочистить и заменить неисправные детали.

А вот хранить их нужно только в исходном состоянии, чтобы шток был полностью скрыт в корпусе, это убережет его от коррозии. Кроме того, бутылочный тип необходимо хранить вертикально, чтобы рабочая жидкость не вытекла. Один раз в несколько лет нужно провести замену рабочей жидкости. Это простая процедура. На корпусе есть заправочное отверстие, закрытое винтовой пробкой.

Через это отверстие производится слив и заправка новым маслом. После этого необходимо, без нагрузки, несколько раз полностью поднять и опустить шток. Таким образом выйдет воздух, который мог попасть в систему.

Это надежное устройство, позволяющее поднимать груз в несколько десятков тонн.

Устроен он не сложно. С точки зрения грузоподъемности, гидравлика значительно опережает конструкции других типов. Но, к сожалению, есть и недостатки:

• Большой вес, действительно большой, в несколько раз тяжелее механических конкурентов.
• Особые условия хранения, для сохранности рабочей жидкости и риска коррозии рабочих элементов. Особенно это касается домкрата бутылочного типа.
• невозможность использования при низких температурах.

  Гидравлическая жидкость густеет при температурах ниже -25 градусов, теряется эластичность уплотнений, повышается риск выхода из строя.

Проведя анализ достоинств и недостатков различных конструкций можно прийти к следующему выводу.

Для использования с легковым автомобилем, весом до двух тонн для необходимого дорожного ремонта (замена колеса) достаточно компактного механического домкрата. А вот для подъема большой и тяжелой машины лучше рассмотреть возможность использования гидравлики.

Домкрат.

Картинка 4 из презентации «Инструменты в гараже»

Размеры: 720 х 540 пикселей, формат: jpg.

Подкатной домкрат своими руками

Чтобы бесплатно скачать картинку для урока, щёлкните по изображению правой кнопкой мышки и нажмите «Сохранить изображение как…». Для показа картинок на уроке Вы также можете бесплатно скачать презентацию «Инструменты в гараже.pps» целиком со всеми картинками в zip-архиве. Размер архива — 640 КБ.

Скачать презентацию

Предметы

краткое содержание других презентаций о предметах

«Вещи для дома» — Часы, Предметы домашнего обихода, Лампа, Ковёр, Ключи, Фотоаппарат, Шторы, Картина, Компьютер, Очки, Зонт, Телефон, Батарея, Ваза, Телевизор, Газета,

«Верхняя одежда» — Пиджак, Платье, Плащ, Одежда, Кофта, Перчатки, Галстук, Реглан, Шарф, Свитер, Пальто, Куртка, Кенгурушка, Маскарадный костюм, Шубы, Блузка, Ремень, Бабочка, Костюм, Гольф, Жилетка, Юбка,

«Детские игрушки» — Мобиль, Пирамида, Сортёр, Мягкие игрушки, Игрушечная мебель, Шарик, Рамка-вкладыш, Железная дорога, Краски, Мяч, Ходунок, Утюг, Кукольная посудка, Игрушки, Погремушка, Кукла, Кубик рубика, Волчок, Кукольный дом, Машина, Блоки, Кукольная коляска, Кубики,

«Драгоценные камни» — Кристаллы берилла, Драгоценные камни, Хромит, Янтарь, содержащий насекомое, Огранённый апатит, Розовый кварц, Огранённый сапфир, Кристалл рубина, Мрамор, Горный хрусталь, Кристалл изумруда, Огранённый гранат, Огранённый алмаз, Цеолиты, Обработанный малахит, Кристаллы топаза, Агат, Огранённый изумруд,

«Головные уборы» — Дамская шляпка, Соломенная женская шляпа, Шляпа, Фуражка, Панама, Бандана, Бейсболка, Колпак, Шлем, Детская зимняя шапка, Каска, Шапка, Матросская шапка, Головные уборы, Цилиндр, Кепка,

«Женская и мужская одежда» — Пальто, Пиджак, Джинсовые штаны, Халат, Плащ, Пижама, Костюм, Жилет, Свитер, Шорты, Пиджак, Рубашка, Банный халат, Платье, Джинсовая куртка, Мужская одежда, Сарафан, Пальто, Брюки, Блузка, Одежда, Дубленка, Юбка, Женская одежда,

Всего в теме «Предметы» 59 презентаций

Хорошие праздничные открытки и на каждый день

Техника: Quilling 1.

второй

Если вы хотите красивого и «настоящего» цветка, вам нужно сделать те же цветы.

Конечно, лучше использовать линейку с кругами. Если вы дополнительно сделаете декоративную оплетку, ее нужно вытереть до тех пор, пока каждое ребро.

Возьмите ленту из бумаги, линейку и инструмент для прокатки и прокатки рулонов.

третий

Роллинам получают форму цветочного лепестка.

четвёртая

Если вам нужна декоративная вышивка.

пятые

Посреди цветов.

Соберите цветок. В красивых цветках все цветочные лепестки одинаковы. Я использую этот шаблон для правильного редактирования цветочных лепестков.

шестые

Конечно, есть специальные правители, которые продают в магазине и, безусловно, очень удобны и т. Д.

Но лягушка задушила меня, и я хотел сохранить цветок вместе. Поэтому я сам рисовал диаграмму. Но цветы приходят с различными цветочными лепестками, а затем приходят ко мне слишком ленивые, но не для того, чтобы рисовать одинаково для всех вариантов вручную.

Поэтому я сделал предложения на своем компьютере.

Я работаю с этими схемами и секретами.

Цифры указывают количество лепестков в цветке. Следует отметить, что схема 12 очень полезна, так как она содержит шаблон для цветов 3, 4, 6 и 12 петухов !!!

седьмые

восьмых

девятую

десятые

11

12

13-й

четырнадцатый

пятнадцатый

шестнадцатый

семнадцатый

восемнадцатый

Поэтому распечатайте шаблон и заберите цветок на шаблоне.
Если ядро ​​находится над лепестками, то мы только опираемся на цветочные лепестки. Растяните клей только на концах лепестков, и желательно оставить цветок на шаблоне до полного высыхания клея!

девятнадцатый

двадцатый

И тогда мы склеиваем ядро.

двадцать первый

двадцать второй

Для объемного цветка вам также нужно сделать сепал.

двадцать третий

А затем прикрепите его к стеблю (я делаю это с помощью клея).

двадцать четвёртая

И вставьте цветок.

двадцать пятый

Если ядро ​​лежит на уровне лепестков, поместите его посередине, а затем раздавите цветы. И если цветочные лепестки не прилипают друг к другу, они поднимают цветок клея на каждый лист до центра.

Разъем Jack jack

двадцать шестой

Получился довольно долговечный цветок и может использоваться как для объемной, так и для сундуков.

двадцать седьмой

Также с помощью шаблона он подходит для цветущих цветов с несколькими уровнями:
Заполните 6 лепестков сердечником, сделайте два пустых веревки и соедините их друг с другом, используя шаблоны для 12 лепестков и, кроме того, вы можете поместить цветы из иглы.

двадцать восьмой

двадцать девятая

Я поставил пеной под шаблон.

тридцатые

тридцать первый

В ручной вазе с цветами (http://stranamasterov.ru/node/18967) я сделал все цветы, используя шаблон для 10 и 6 лепестков:

тридцать второй

Если цветок хорошо прикреплен к бумаге, в этом случае шаблон должен быть помещен под лист и подсвечен лампой под этими листами. Вы также можете использовать стекло и окно (повреждение должно быть только вертикальным).

Вы можете использовать эти шаблоны не только для создания цветов, но и для связывания мандалы, венков, снежинок и т. Д.

Надеюсь, это все полезно! Если кому-то нужны шаблоны, написанные с более высоким разрешением, напишите мне и отправьте их с удовольствием (качество предложений было уменьшено по правилам сайта).

Я хочу всех творческих успехов !!!

Автор: Anjuta Я принимаю все комментарии

Мастер-класс: как сделать красивый цветок. рюш
Калесниковская винтовка АК-12 — особенности, фотография Описание дома каркасного дома / каркасного дома Биохимические препараты: процедуры «до» и «после» Устройства и устройства для лечения глаз и улучшения зрения Летние вязания.

Верх с ромашкой. схема Ковер Великолепное полное описание. Давайте сделаем это вручную Домашний коньяк с моря — как это сделать с луны Тело, скрытое за сабвуфером ваших рук »звук автомобиля Брелок своими руками: как сделать его стильным Красивые поздравительные открытки для женщины с днем ​​рождения

Гидравлический домкрат — это стационарное, переносное, передвижное механическое устройство для поднятия какого – либо объекта, располагается под ним, что позволяет обходиться без вспомогательных сооружений, талей. Механизм работает на минеральном масле, которое перемещая дифференциальный поршень насоса, поднимает груз. Является средством механизации работ в различных отраслях народного хозяйства.

Гидравлический домкрат отличается возможностью подъема большой массы груза (от двух до двухсот тонн), небольшим усилием работающего с ним, высоким коэффициентом полезного действия, плавностью подъема, крепостью конструкции.

Недостатком мощных механизмов является большая масса, начальным расстоянием от уровня стоянки поднимаемого груза, медленное однократное перемещение поршня, высокая стоимость.

Виды домкратов

Выпускаются в различных модификациях: бутылочные, подкатные, ромбовые, двухуровневые, низкоподхватные зацепные. Различаются по конструкциям, по виду привода.

Домкрат бутылочный используется в различных областях хозяйства, отличается простотой устройства, удобной эксплуатацией. Используется для подъема-опускания специальной техники, легкового, грузового автотранспорта. При строительстве возможно при его помощи поднять здание. Основное условие – вес поднимаемого груза должен соответствовать указанной в инструкции грузоподъемности механизма.

Домкрат подкатный работает по принципу бутылочного.

Опорная площадь размещена на рычаге, который поднимается рабочим поршнем. Высота подхвата позволяет приподнимать автомобиль любой марки весом до трех тонн.

Имеет разновидности: ножничный, с двухпоршневым вытеснителем цилиндрической формы, удлиненный.

Устройство домкрата

Основными деталями механизма, способного поднять-опустить груз, являются: рычаг – перекладина, вращающаяся вокруг оси, плунжер – полый цилиндрический стержень.

Клапаны – запорно-регулирующая арматура для пропускания, перекрытия, регулирования потока гидравлического масла.

Хранилище масла, возвратно-поступательный механизм движения внутри цилиндра.

При работе насоса гидравлическая жидкость заполняет основание цилиндра, поднимает деталь цилиндрической формы вверх. В результате груз поднимается. Устройство, предназначенное для поддержания давления на необходимом уровне, состоит из всасывающего, нагнетательного клапанов.

Всасывающий не дает возвращаться маслу из цилиндра в резервуар, нагнетательный — покинуть его. Откручивая винт, снижается давление, груз встает на заданное место.

Гидравлическое масло обладает свойством несжатия, что влияет на равномерность поднятия, снижения, закрепления объекта на нужной высоте.

Одновременно, подъемные механизмы имеют малую скорость работы, сложности при хранении, перемещении.

Вертикальные, для предотвращения вытекания масла, перевозятся стоя. Требуют регулярного наблюдения за уровнем масла, состоянием сальников, клапанов (отсутствие протечки гидравлического масла).

Гидравлический домкрат в быту используют при всевозможных работах, когда необходимо приподнимать груз.

Наиболее частое применение при профилактике, ремонте автомобильной техники.

Чертеж домкрат винтовой своими руками

Пункты технического обслуживания в большинстве случаев снабжены подкатными  домкратами. Часто используются при строительно-монтажных работах, прокладке газовых, нефтяных трубопроводов, незаменимый помощник при проведении спасательных работ. Универсальный механизм, может использоваться в любых жизненных ситуациях, когда необходимо поднятие груза.

2015-05-21

Admin

Чертеж домкрат винтовой своими руками

Имея под рукой чертеж — домкрат винтовой, своими руками делаем его из швеллеров стальных гнутых равнополочных ГОСТ8278-83.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

Домкрат винтовой состоит из следующих деталей:
• Основание
• Нижнее плечо
• Верхнее плечо
• Упор
• Винтовой механизм

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²).

Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.

Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

1.

Вал – винт.

Надежный самодельный домкрат

Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

2.

Ось – упор. Относительно которых происходит вращение нижних и верхних плеч.

Осями с обеих сторон, являются штифты с цилиндрическими плоскими головками, которые крепятся с осью при помощи шплинтов.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.

3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками:

Hmin = 65 (мм)
Hmax = 312 (мм)
Pmax = 2000 (кг)

Заказать чертеж

Поделитесь с друзьями!

stroitel12.ru

Рычажный домкрат – Домашнему мастеру – Сборник – Познавательный Интернет-журнал “Умеха

Каких только автомобильных домкратов не придумано! Есть домкраты винтовые, реечные, гидравлические, пневматические; есть с приводом от электромоторчика, и кто знает, какие еще. Все они, конечно, неплохие, но обладают одним минусом — у них есть различные движущиеся части, зацепления, уплотнения, которые время от времени выходят из строя.

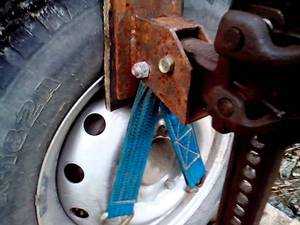

А существует ли «вечный», неломающийся домкрат? Оказывается, да. Вы видите его на фотографии и рисунках. В его основе лежит классический принцип рычага. «Вечный» домкрат имеет и еще одно достоинство: с его помощью машина поднимается одним движением, и требуются на это считанные секунды. Правда, пригоден он для подъема машин не тяжелых — легковых, ведь усилия создаются только за счет веса человека.

Конструкция не требует особых пояснений. Часть «А» (см. рисунок) — стальной квадратный брус сплошного или коробчатого сечения. При ее изготовлении нужно выдержать рекомендуемые углы — тогда автомобиль будет устойчиво стоять на домкрате. Длина «l» выбирается в зависимости от марки автомобиля и имеет величину, при которой колесо не касается земли с некоторым запасом. Большим запас делать не нужно, так как придется затрачивать на подъем большие усилия. К верхней части детали «А» приваривают вилку «Е», в которой на оси шарнирно закреплен подпятник «Г». На его опорную площадку, соприкасающуюся с кузовом машины, наклеена резинка. Сквозь угол сгиба детали «А» проходит ось, на нее плотно надеваются и шплинтуются два подшипника (например, № 304).

Длинный рычаг домкрата — составной. К части «А» приварена промежуточная деталь «Б», и в нее вставляется удлинитель «В». Таким образом, домкратом можно пользоваться не только в гараже, но и возить его в багажнике машины.

Удобнее всего им работать на твердой площадке — на асфальте, но если иметь при себе жесткую опорную пластину, то можно поднимать машину, стоящую на мягком грунте. Этот домкрат, как и любой другой, при работе под машиной требует страхующего упора.

По материалам журнала “Systeme D” (Франция)

umeha.3dn.ru
