Дробеструйная обработка металла: дробь, оборудование

Снять слой коррозии, попутно укрепив поверхность обрабатываемой заготовки – возможно ли это? Существует метод, который успешно справляется с этими разноплановыми задачами – дробеструйная обработка металла.

Такой способ позволяет обрабатывать детали со сложной геометрией и труднодоступными местами. Качество обработки позволяет наносить любое покрытие без дополнительной подготовки или обезжиривания.

На данное время такой способ обработки является одним из самых прогрессивных. Эта статья как раз и призвана ознакомить читателя с особенностями и преимуществами представленной методики.

Принцип действия дробеструя

Дробеструйная установка создает сильный воздушный поток, который увлекает за собой металлическую дробь. Ударяясь с большой силой о поверхность, дробь очищает металл, но это не все.

После удара каждой дробинки на поверхности появляются небольшие забоины. Кристаллическая решетка на месте удара уплотняется, что делает поверхность более прочной и менее подверженной коррозии.

Более того данный вид обработки значительно увеличивает срок работы изделия, снимая нагрузочную «усталость» металла. Также дробеструйная обработка поверхности предотвращает появление трещин и сколов на таких ответственных деталях, как шестерни, валы, пружины, детали двигателей внутреннего сгорания.

Также этот вид воздействия на металл применяют для создания шероховатых или матовых поверхностей заданных параметров на деталях. Степень шероховатости зависит от материала, из которого изготовлена дробь и силы потока воздуха.

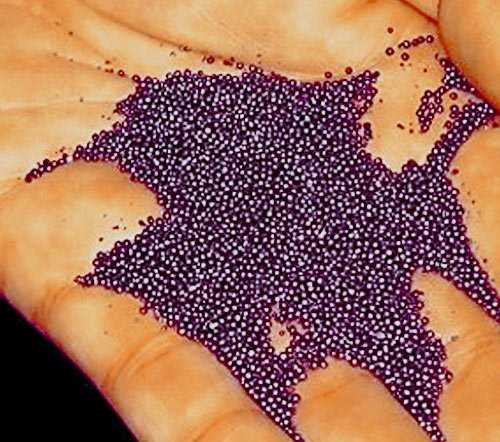

Для разных поверхностей применяется разная дробь:

  1. Чугунная колотая – изготавливается из марок белых чугунов. Предназначается для подготовки поверхностей перед анодированием, покраской. Также при помощи чугунной дроби добиваются качественных матовых поверхностей, производят очистку изделий от окалины, нагара и ржавчины.

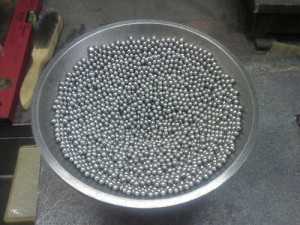

  2. Стальная – такая дробь используется как для зачистки, так и для поверхностной механической обработки («наклепа»), что значительно улучшает физические качества металлических изделий.
  3. Алюминиевая – предназначена для изделий из алюминия и его сплавов. Обработка такой дробью наиболее щадящая для мягких алюминиевых сплавов. Поверхность остается чистой, белой и выровненной, позволяет добиться установленной шероховатости.
  4. Керамическая – дробь из этого материала предназначена для особо чистой финишной обработки. Применяется в основном в авиационной и космической промышленности.
  5. Стеклянная – высокая прочность и отсутствие загрязняющих факторов делают этот вид дроби наиболее экономичным, следовательно, наиболее популярным.
  6. Пластиковая (поликарбонат, полиамид) – применяют для наиболее бережной обработки глянцевых поверхностей. Образует небольшое количество пыли, малотоксичная.
  7. Электрокорунд – самый твердый абразивный материал, предназначенный для наиболее сложных загрязнений и сильной коррозии. Применяется как в аппаратах с «сухой» системой образования очищающей струи, так и в гидроструйных системах.

Для качественной очистки от сильных загрязнений рекомендуется дробь для дробеструйной установки применять с большей твердостью, нежели обрабатываемая поверхность.

Видео:

Оборудование для дробеструйной обработки

Тут следует различать два основных направления – ручное оборудование и дробеструйные камеры. Каждый способ имеет свои плюсы и минусы, на описании которых целесообразно остановиться подробней.

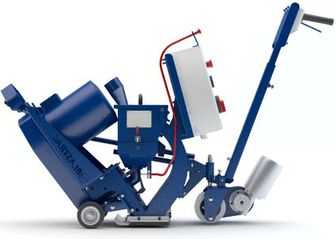

  • Ручные аппараты – позволяют производить работы в самых труднодоступных местах. К примеру, дробеструй незаменим для обработки мостов, корпусов кораблей и других габаритных железных конструкций. Многие современные мобильные аппараты оборудованы промышленными пылесосами для засасывания дроби с ее последующей очисткой (рекуперацией) для повторного использования.

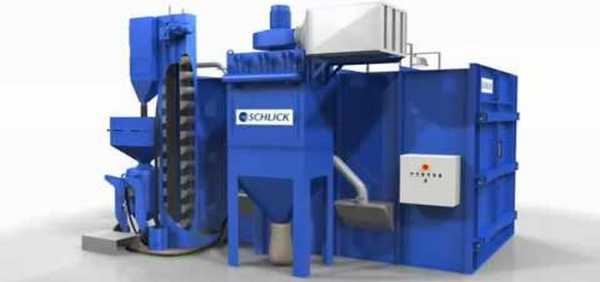

  • Дробеструйные камеры – обычно полностью автоматизированы и имеют высокую производительность, предназначены для обработки в промышленных объемах однотипных деталей и изделий. Производительность некоторых камер достигает до 200 м2/час.

Видео:

Техника безопасности

Следует отметить, что дробеструйный способ обработки металла хоть и является одним из наиболее эффективных, сам процесс представляет повышенную опасность для здоровья человека. При работе сильно загрязняется воздух пылью и мелким абразивом, что может вызвать серьезные заболевания дыхательных путей.

Для предупреждения нежелательных последствий вредоносного воздействия дробеструйной обработки на человека, необходимо соблюдать ряд базовых правил техники безопасности.

1. Организация рабочего места для ручных установок

Для работы дробеструйки необходимо наличие воздуха под высоким давлением. Нельзя располагать компрессор или ресиверы в зоне работы установки. Если установка располагается в специально предназначенном помещении, компрессорная должна быть оборудована отдельно от рабочей зоны.

Внимание! Наличие посторонних в рабочей зоне без средств индивидуальной защиты категорически запрещено

2. ТБ для стационарных (камерных) установок

Для нормального функционирования дробеструйной камерной установки предполагается ее размещение в подходящем просторном помещении типа заводского цеха. Место, где будет располагаться установка, должно быть отделено, от остального здания, таким образом, дабы избежать загрязнения воздуха во всем здании.

Помещение должно быть укомплектовано отдельной мощной системой вентиляции. Как показывает практика, системы очистки, которые размещены непосредственно на установках, со временем перестают справляться со своей задачей

3. Средства индивидуальной защиты

Работая с дробеструйным оборудованием, оператору необходимы индивидуальные средства защиты от пыли и абразива. Для этого применяется специально разработанный для этой работы комплект спецодежды:

  • Специальные рукавицы.
  • Защитный костюм.
  • Защитный шлем с воздуховодом.
  • Воздушный фильтр.
  • Система кондиционирования воздуха (наличие в комплекте не обязательно).

P.S. Резюмируя все вышесказанное необходимо отметить, что экономически сопоставимых альтернатив данному методу пока не придумано. Дробеструйный метод даже применяют для снятия остаточных напряжений в деталях, которые используются в авиации и космонавтике. Это один из самых простых и дешевых способов получать поверхности со столь высоким качеством обработки.

Загрузка...

plavitmetall.ru

Дробеструйная обработка – чистота и прочность металла и бетона + Видео

Поверхность любого материала нуждается в обработке перед промежуточными и заключительными операциями изготовления деталей, сооружений. Дробеструйная обработка позволяет эффективно очистить и способствует повышению прочности.

1 Струйная обработка дробью – технология очистки и укрепления поверхностей

Струйная обработка дробью заключается в воздействии на различные поверхности абразивным материалом, подаваемым на большой скорости воздушным потоком. Для проведения таких работ используют специальное оборудование – дробеструйные машины. Мощность подаваемой воздушно-абразивной струи позволяет удалять различные загрязнения и покрытия, ржавчину, а также окалину, неровности, многое другое.

Обработка дробью дает шероховатую, чистую поверхность, обеспечивающую хорошее сцепление с наносимыми поверх материалами. В основном, дробеструйные машины применяют для обработки бетонных и металлических поверхностей. Оборудование бывает двух типов:

  • закрытое – для обработки деталей, объектов в замкнутом пространстве;
  • открытое – для наружной обработки внешних поверхностей.

Рекомендуем ознакомиться

Конструкция машин может быть разной – это зависит от того, для работ с какой поверхностью оборудование предназначено (стальной, полимерной, бетонной и так далее).

В качестве абразива используется дробь, материал, форма и размер которой, а также режим работы дробеструйной машины, выбираются также исходя из типа обрабатываемой поверхности.

Все виды оборудования имеют возможность подключения к промышленному пылесосу, собирающему пыль, остатки расколотой и целую дробь, которая во многих установках рекуперируется (отделяется) и поступает обратно в бункер.

Замкнутый цикл работы дробеструйного оборудования обеспечивает ему очень высокие показатели производительности, экономичности и экологичности. В среднем за один час машина способна обработать 40–150 м2 металлической поверхности или 50–250 м2 бетонного пола.В случае применения специальных рукавов и стволов – до 500 м2/час. Современное оборудование позволяет работать с крупногабаритными изделиями.

2 Дробь для струйной абразивной обработки

Область применения данного метода очень обширна. Чтобы получить требуемый результат, важно в каждом конкретном случае правильно подобрать дробь для дробеструйной обработки. Она, в зависимости от способа и материала изготовления, делится на следующие виды:

  • Колотая чугунная – производят из белого чугуна методом расплавления с последующей грануляцией. Полученные сферические изделия охлаждают, затем раскалывают и отжигают. Эта дробь позволяет достичь необходимой шероховатости поверхности перед нанесением специальных покрытий. Кроме этого, ее используют для матирования, удаления нагара и ржавчины.
  • Стальная литая – производится низкоуглеродистая (LC), с средним (MC) и высоким (HC) содержанием углерода. Каждый вид дроби отличается химическим составом и технологией изготовления, определяющим их недостатки и преимущества. Используют для обработки проката, металлоконструкций, отливок из чугуна и стали, подготовки поверхностей перед нанесением защитных и декоративных покрытий, упрочнения (наклепа).
  • Стальная рубленная – используется для качественной очистки и упрочнения поверхности, получения требуемых параметров шероховатости. Однородность, особые геометрические параметры и высокая износостойкость частиц позволяют использовать эту дробь для решения наиболее сложных задач. Изготавливают цилиндрическую (методом нарезания стальной проволоки) и сферическую (получают обкаткой цилиндрической рубленной), а также из нержавеющей стали (изготавливают как сферическую).
  • Стальная колотая – производят из стальных сплавов с структурой мартенсита, который однороден и отпущен. Выпускается, в зависимости от твердости, трех видов: G, GH и GL. Сферы применения: очистка от ржавчины, нагара, окалины; получение требуемой шероховатости, подготовка обрабатываемой поверхности к нанесению резиновых и полимерных покрытий, эмалей и красок.
  • Алюминиевая дробь – используют для алюминиевых литья и деталей. Идеально очищает и подходит для финишной обработки (выглаживает и дает заданную шероховатость). Не приводит к значительной деформации изделий, поверхность которых упрочняется, становится чистой и светлой.
  • Керамическая – в процессе применения характеризуется отсутствием загрязняющих факторов, практически не раскалывается, благодаря чему позволяет производить финишную обработку и выполнять качественное упрочнение, которое повышает усталостную стойкость поверхности. По интенсивности обработки керамическая дробь находится на промежуточном месте между стальной и стеклянными шариками. Чаще всего используется в космической и авиационной промышленности.
  • Стеклянные шарики – обладают высокой прочностью, благодаря чему очень экономичны. Обрабатываемую поверхность не загрязняют, равномерно на нее воздействуют, без существенного удаления металла, не образуя заусенцев и повреждений. Являются одним  из наиболее популярных абразивов.
  • Дробь из пластика – производят в основном из поликарбоната, полиамида, меламиновых и аминоальдегидных смол, цилиндрической или кубической формы. Применяют тогда, когда нужна максимально бережная очистка поверхности, к которой предъявляются высокие требования по допускам шероховатости и геометрии (удаление различных декоративных покрытий с деталей автомобилей, воздушных судов, спортивных лодок, очистка пресс-форм и тому подобное). Не оставляет следов обработки на блестящих поверхностях, обеспечивает очень низкое пылеобразование и не токсична.
  • Электрокорунд – это один из самых эффективных и твердых абразивных материалов, бывает трех видов: белый, розовый, нормальный. Используется для очистки поверхностей, которые сильно загрязнены, удаления заусенцев и ржавчины, получения требуемой шероховатости и матирования. Может применяться не только в сухих, но также и во влажных системах очистки, не вызывает намагничивания.

3 Обработка дробеструйным оборудованием металла

Воздействие струей дроби на металл является процессом его холодной обработки. Это одна из самых популярных и эффективных механических технологий, которая используется для решения широкого круга задач, а применяемое оборудование обеспечивает отличное качество и высокую производительность выполнения работ. Наиболее часто дробеструйная обработка металла используется для удаления с его поверхности ржавчины в максимально сжатые сроки и с минимальными затратами.

Помимо очистки от ненужных элементов металлу придается совершенно иной вид – его можно сделать матовым или шероховатым, сгладить поверхностные неровности. Основная область применения дробеструйной технологии:

  • удаление следов коррозии;
  • удаление окалины, которая осталась после металлообработки;
  • очистка от старых защитных и декоративных покрытий;
  • полировка и матирование поверхности металла;
  • придание поверхности необходимой шероховатости перед нанесением покрытий;
  • удаление оксидных пленок с металла перед сварочными работами.

Дробеструйные машины по металлу – любимое оборудование всех мостовщиков, потому что перед нанесением защитной гидроизоляции на стальные конструкции моста требуется придать поверхности необходимую адгезию. Лучше всего с этим справляется специальная дробеструйная установка. Ее преимущества перед пескоструйной обработкой:

  • получаемая адгезия на порядки выше;
  • замкнутый цикл работы – не расколотая дробь применяется повторно, использованная попадает вместе с пылью и грязью в промышленный пылесос;
  • более чистый процесс – оператор может работать без респиратора;
  • производительность выше.

Поэтому дробеструйная технология обработки металла более плодотворная и все больше вытесняет пескоструйную.

4 Защитный эффект дробеструйного воздействия на металл

Но главный эффект, который дает струйное воздействие дробью – это защита от коррозионно-механических и усталостных повреждений. Как известно, практически все они зарождаются на поверхности металла. В то же время, доказано, что развитие или появление трещин не будет происходить в зоне, где есть сжимающие напряжения. В процессе обработки каждая дробь воздействует на материал, как маленький молоточек, и, ударяясь, образует на его поверхности небольшие перекрывающиеся углубления или отпечатки – то есть деформирует металл.

Под такой поверхностью материал стремится вернуть свое исходное состояние, в результате чего под полученной полусферой деформированного металла образуется слой с сжимающими напряжениями. Возникающие после обработки дробеструйной машиной перекрывающиеся углубления формируют на поверхности материала равномерный слой с высокими напряжениями сжатия, что значительно повышает прочность, надежность, долговечность как деталей, так и оборудования, устройств из них в целом.

Это достигается за счет того, что сжимающие напряжения повышают фрикционную стойкость, сопротивление металла коррозионному и усталостному разрушению и растрескиванию, эрозии и фреттингу, вызванных кавитацией. Дробеструйная технология также используется в авиастроении для придания металлической обшивке крыла необходимой аэродинамической кривизны. Дополнительные применения включают упрочнение поверхности с целью закрытия пористости, улучшения трибологических параметров, повышения стойкости межкристаллитной коррозии, текстурирования поверхности, выравнивания деформированных изделий, испытания адгезии различных покрытий.

Технология нашла признание в космической, авиационной, химической, автомобильной, судостроительной, горнодобывающей, сельскохозяйственной и медицинской промышленностях.

5 Обработка дробью бетонных полов и конструкций

Дробеструйная обработка бетона в основном применяется при подготовке основания пола и в монолитном строительстве. При помощи специального оборудования с бетонных пола или конструкции удаляют верхний слой, состоящий из так называемого "цементного молочка" и ослабленных, хорошо удаляющихся фрагментов и частиц бетона, а также различные загрязнения.

Обработку дробью проводят непосредственно перед процессом нанесения декоративного или защитного покрытия. Существует единственное ограничение – обрабатываемая бетонная поверхность должна быть сухой. Преимущества дробеструйной технологии перед другими способами подготовки основания из бетона (шлифовкой, фрезеровкой, тому подобным):

  • обеспечение хорошего сцепления основания с наносимым покрытием;
  • равномерное распределение шероховатости;
  • устранение различных загрязнений и пыли с поверхности – дополнительная очистка не потребуется, пылесосить не надо;
  • обнажение твердого заполнителя основания, что способствует упрочнению поверхности бетона;
  • беспыльный и более тихий способ;
  • выравнивание основания;
  • позволяет обнаружить скрытые дефекты (трещины, полости, другие).

Помимо обработки нового бетона, дробеструйная машина незаменима при очистке старых и находящихся в эксплуатации поверхностей от полимерных покрытий, краски и так далее. После использования дроби площадь сцепления увеличивается не менее чем 2–2,5 раза, по сравнению с отшлифованной или необработанной бетонной поверхностью.

tutmet.ru

Оборудование для дробеструйной обработки металла: камера, установка, машина, аппарат

Многие заинтересованные люди зачастую задают следующий вопрос – можно ли избавиться от слоя коррозии, параллельно повысив прочность заготовки? Есть специальный метод, посредством которого можно решить эту и ряд других задач. Решить проблему может установка дробеструйной очистки металла. О применении этого оборудования и технологии в целом мы расскажем в представленной статье.

Принцип действия

Современная дробеструйная машина по металлу генерирует мощный поток воздуха, который рассеивает за собой мелкие металлические частицы. Когда они ударяются о поверхность с увеличенной силой, происходит комплексная очистка металла. Естественно, как только каждая дробинка ударится об поверхность, на ней гарантированно появятся небольшие царапины. Этот метод способствует уплотнению кристаллической решетки, благодаря чему поверхность увеличивает свою прочность и становится менее подверженной дальнейшему распространению коррозии.

Также стоит отметить, что рассматриваемый метод обработки металла способствует повышению срока эксплуатации изделий в целом, гарантируя при этом снятие так называемой «нагрузочной усталости». Посредством дробеструйной обработки поверхности гарантируется предотвращение возникновения сколов и трещин на валах, шестернях, пружинах, а также компонентах, используемых в бензиновых и дизельных силовых агрегатах.

Представленный способ воздействия на металлические детали пользуется популярностью во многом благодаря тому, что с его помощью можно создать матовую или шероховатую поверхность на детали. Причем характеристики шероховатости напрямую зависят от типа материала, из которого изготавливается дробь, а также силы воздушного потока в целом.

В зависимости от того, какую поверхность приходится обрабатывать, дробеструйная обработка поверхности предусматривает применение различных видов дроби:

  1. Стальная. Эта разновидность применяется преимущественно для зачистки, но при этом может эксплуатироваться и с целью проведения поверхностной обработки металла. Таким образом, металлические изделия получают более высокие физические свойства.
  2. Колотая чугунная. Производится, как правило, с применением белого чугуна. Обычно применяется с целью предварительной подготовки деталей к покраске или анодированию. Посредством чугунных дробей можно получить на выходе качественную матовую поверхность, очистить изделия от нагара, окалины или ржавчины.
  3. Алюминиевая. Применяется только в том случае, если специалисту необходимо обработать алюминий или его сплавы. Эта дробь считается самой щадящей для мягкого алюминия. Достигается чистота, белизна и идеальная ровность поверхности. Гарантируется получение требуемой шероховатости в целом.
  4. Стеклянная. Повышенная прочность и минимальное загрязнение позволяют сделать представленную разновидность самой экономичной. Соответственно, она пользуется наибольшей популярностью среди владельцев оборудования.
  5. Керамическая. Применяется исключительно для финишной обработки, где необходимо добиться идеальной чистоты металла. Имеет весьма специфическую сферу применения – космическая и авиационная промышленность.
  6. Пластиковая. Такая дробь требуется в случае, если надо бережно обработать глянцевую поверхность. Способствует образованию минимального количества пыли, является малотоксичной в целом.
  7. Электрокорунд. Наиболее твердая разновидность абразивного материала, которая используется для удаления самых сложных загрязнений и коррозии большой толщины. Может применяться для аппаратов с гидроструйной или «сухой» системой подачи.

Обратите внимание! Чтобы качественно очистить поверхность от сильных загрязнений, обработка деталей должна выполняться дробью с увеличенной твердостью. Причем она должна превышать показатели твердости самой поверхности.

Преимущества применения технологии

Практика показывает, что дробеструйная очистка поверхностей выступает в качестве одного из самых эффективных процессов холодной обработки металлических заготовок. Итоговое качество напрямую зависит от того, какой тип абразива используется. Чтобы не допустить ошибку, настоятельно рекомендуется обратиться за помощью в проверенную временем компанию, где можно приобрести высококачественную дробь.

По сравнению с другими способами обработки металлических поверхностей, дробеструйная обработка характеризуется рядом преимуществ. Так, например, в процессе использования не создаются токсичные жидкие отходы. Соответственно, загрязнение окружающей среды сводится к нулю. Дробь может использоваться в качестве абразивного материала на протяжении длительного периода времени, поскольку высокий запас прочности позволяет сохранять структуру частиц. Соответственно, владелец оборудования имеет возможность повторно выполнять обработку тем же сырьем. Дробь легко проходит переработку.

Еще одной причиной привлекательности представленного вида очистки также является универсальность в целом. Дробеметная машина может использоваться с целью обработки отливок, либо, к примеру, тонкостенных видов проката перед дальнейшим покрытием гальваническими веществами. Пользоваться этой технологией требуется и в случае, если владельцу необходима обработка металлического изделия после завершения термообработки. При этом обрабатываться может практически любая сталь – углеродистая, низкоуглеродистая, либо легированная.

Само по себе, дробеструйное оборудование также может использоваться и с целью придания матовой фактуры металлическим поверхностям. Достаточно подобрать оптимальные режимы обработки и сам материал дроби. Результат – достигается различная степень матовости – нежная бархатистая или грубая сатинированная. Многое зависит от личных предпочтений владельца или его заказчика.

После применения дробеструйного аппарата прокат полностью лишается эффекта разнооттеночности, включая наличие продольных полос. Предотвращается видимость мелких дефектов, которые практически всегда имеют место после транспортировки профиля.

Как только очистка дробью будет завершена, можно приступать к дальнейшей покраске металлических поверхностей. В случае с алюминием специалисты могут обрабатывать покрытие анодировкой. Результат – появление любого оттенка, включая как матовый, так и глянцевый.

Приняв решение купить дробь для дробеструйной обработки специального назначения, появляется возможность обрабатывать пружины цилиндрической формы. Компания, оказывающая такого рода услуги, способна обрабатывать шестерни, либо другие разновидности деталей для упрочнения поверхности. Применение технической дроби требуется и для дальнейшей обработки блоков из гранита.

Ввиду большого количества преимуществ, описанных выше, услуги дробеструйной обработки металла постоянно востребованы среди различных категорий заказчиков, включая как физических лиц, так и крупных производственных предприятий, которые ведут металлургическую деятельность.

Технические особенности

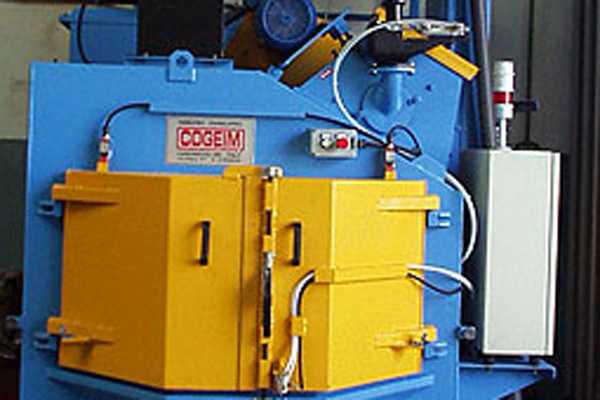

Сам по себе, дробеструйный аппарат бывает переносным и непереносным. В данном случае многое зависит от конструктивных особенностей аппаратуры. Дробеструйные камеры гарантируют высокое качество результата в процессе удаления ржавчины, удаления окалины, снятия слоя жира с поверхности и так далее.

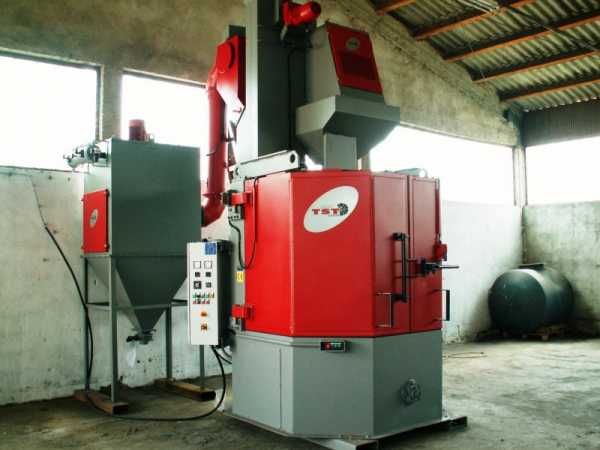

Дробеструйные камеры активно применяются в процессе подготовки любой разновидности поверхности для покраски или анодирования. Техника разделяется на две категории – закрытую и открытую. Необходимо понимать отличие между дробеструйным аппаратом и дробеструйной камерой. Первая категория считается открытой, вторая – закрытой. Дробеструйная камера имеет улучшенные характеристики мобильности и может применяться для зачистки наружной или внутренней поверхности, либо с целью сглаживания покрытия.

Заинтересованные лица также имеют возможность купить дробеструйную камеру, которая имеет в конструкции фильтр-водоотделитель. С его помощью эффективно удаляется влага из сжатого воздуха. Это позволяет добиться более эффективной работы оборудования в целом.

Окончательная цена камеры во многом определяется в зависимости от производительности и типа техники. Дробеструйный комплекс не является мобильным. Его применяют только на территории специализированного предприятия, где присутствует полноценная воздушная вентиляция.

Комплекс способен выполнять такие функции:

  • сбор вылетевшей дроби в автоматическом режиме;
  • эффективное отделение дроби от продуктов очистки;
  • наличие вытяжной вентиляции в камере.

Особенность технологического процесса заключается в том, что камера дробеструйной обработки металла собирает отработанные материалы, разделяет их, удаляет пыль, а затем автоматически транспортирует отходы. Все эти процедуры выполняются в полностью автоматическом режиме. Примечательно, что техника генерирует минимальный уровень шума благодаря использованию специальных шумозащитных кожухов.

Специализированные компании, которые предлагают потенциальным клиентам оборудование, нередко предлагают услугу сборки в индивидуальном порядке. При выполнении такой работы обязательно принимается во внимание ряд требований и параметров от заказчика:

  • способ очистки;
  • типы установок в зависимости от площади оборудования;
  • тип производства;
  • площадь выделенного под установку техники помещения;
  • другие задачи и цели, поставленные заказчиком.

Возможно, заинтересует:

Какой купить станок для гибки арматуры?

Как сделать пескоструйный аппарат своими руками?

Выбираем ручной ленточнопильный станок по металлу.

Требования техники безопасности

Несмотря на то, что обитаемая дробеструйная камера характеризуется повышенной эффективностью обработки металлических заготовок, сама процедура может представлять высокую опасность для человеческого здоровья. В процессе работы может выделяться пыль и мелкий абразив. Это способно привести к серьезным заболеваниям дыхательных путей.

Чтобы предупредить нежелательные последствия для организма, надо обязательно принимать во внимание ряд требований техники безопасности:

  1. Рабочее место для оборудования ручного типа. Ни при каких обстоятельствах не нужно устанавливать ресивер или компрессор в месте, где работает установка. Если оборудование располагается на территории специально отведенного помещения, компрессоры надо отделять от рабочей зоны.
  2. Требования для камерных установок. Чтобы камерное оборудование работало без особых проблем, необходимо выполнять монтаж только на территории производственного предприятия. Оно должно быть отделено от здания, чтобы предотвратить загрязнение всей воздушной массы, присутствующей в постройке. Вне зависимости от мощности, которую имеет автоматическая камера, на этапе проектирования надо обязательно предусмотреть наличие вентиляционной системы повышенной мощности. Практика показывает, что некоторые системы очистки, установленные прямо в оборудовании, нуждаются в своевременном проведении сервисного обслуживания, и при этом со временем перестают полноценно работать.

Выводы

Дробеструйное оборудование дает возможность оперативно обрабатывать металлические изделия, параллельно повышая показатели их прочности. Используя дробеструйный пистолет, изделия из металла полностью очищаются от следов нагара, ржавчины, грязи и так далее. Продукция пользуется популярностью благодаря ряду преимуществ. Тем не менее, перед проведением монтажных работ необходимо заранее задуматься над тем, где будет выделено место установки, есть ли внутри отдельная вентиляция и так далее. Каждый рабочий должен быть ознакомлен с требованиями техники безопасности.

namillion.com

Дробеметная установка (оборудование), дробеструйная камера

Дробеметная установка (оборудование) и система аспирации патронного типа

Техническая часть

1.1 Технологические данные:

Состояние поверхности на входе сухая, обезжиренная
Состояние поверхности на входе согласно ISO 8501-1:1988 (E)-Gr.А
Характер поверхности (после дробеметной обработки) ISO 8501-1:1988 (E)-ASa2.5

1.2 Описание дробеметной установки (оборудования) с рольгангом для непрерывной дробеметной очистки труб

Для дробеметной установки (оборудования) для очистки труб (до 300 мм), устанавливаются четыре (4) турбины для достижения одинакового качества поверхности трубы.
4 шт. Дробеметные головки - 30 кВт/каждая 1 шт. Система аспирации

Технические данные и характеристики

Дробеметная установка (оборудование):

Характеристики:

Установочные данные:

Основной источник питания: три фазы, переменный ток, 380В/50Гц с нейтралом
Вспомогательный: одна фаза, 220 В/50Гц с нейтралом
Общая потребляемая мощность электродвигателей.: кВт 160
С.А. потребление системы аспирации очищающего сжатого воздуха 5-7 бар, безмасляный норм.м³/ч пр. 28
Выброс пыли на выходе из системы: мг/м³ < 5

Работа дробеметной установки (оборудования)

Предложенная дробеметная установка (оборудование) предназначена для очистки отдельных прутков. Специальный роликовый конвейер непрерывно поддерживает очищаемые части, проводя их через дробеструйный тоннель с регулируемой скоростью. В центральной части дробеструйного тоннеля заготовки подвергаются равномерной дробеструйной обработке, выполняемой дробеметной головкой. Для достижения наибольшей площади обработки дробеметная головка расположена на тоннеле.

Транспортная система обеспечивает постоянную подачу обрабатываемых заготовок. Расстояние между следующими партиями можно сократить так, что подачу можно будет считать непрерывной.

Установка (оборудование) для удаления абразива выдувает абразив, который еще остался на заготовках, когда они оказываются на выходе из тоннеля.

Дробеметная очистка связана с системой обнаружения заготовки на входе в тоннель, и подача абразива к колесам прекращается в случае, если нет заготовок для обработки.

Абразивный цикл

Абразивный цикл полностью закрытый, тогда как восстановление абразива и удаление отходов полностью автоматические. Абразивная среда хранится в резервуаре, расположенном сверху установки (оборудования), он объединен с абразивным сепаратором. Абразив автоматически посылается на дробеметную головку. Использованный абразив собирается в сборном бункере, подводится к ковшовому элеватору и затем подается в абразивный сепаратор, где отделяются загрязнители большого размера и изношенный абразив. Используемая дробеструйная среда возвращается в резервуар для хранения для повторного использования.

Подача абразива

С помощью специальной двухпозиционной и регулировочной арматуры возможно регулировать количество подаваемого абразива, т.е. нагрузку двигателя каждой дробеметной головки и быстро включать-выключать каждую дробеметную головку. Подача абразива останавливается в случае потери электричества. Дробеструйная среда, выбрасываемая головкой, всегда чистая и выбрана по размеру.

Система аспирации

Запыленный воздух, остающийся в дробеструйном тоннеле, засасывается вытяжным вентилятором через вентиляционный воздуховод. Система устраняет все пыльные побочные продукты дробеметной установки (оборудования), выбрасывая в окружающую среду менее 5 мг/м³ пыли, что соответствует наиболее строгим допустимым нормам загрязнения. Выброс пыли в закрытую емкость осуществляется непрерывно и автоматически.

Дробеметный туннель и накопитель абразива

Дробеметная камера и износостойкая футеровка

Дробеметная камера - это сварное жесткое сооружение, сделанное из марганцовой стали. В зоне работы с критическим износом предусмотрена дополнительная заменяемая футеровка.

Накопитель абразива

Дно дробеметной камеры - бункерного типа для сбора и транспортировки использованного абразива.

Входная и выходная камеры туннеля

Вход и выход изготовлены из пластин из углеродистой стали. Чтобы избежать выброса пыли в атмосферу с дробеметной установки (оборудования), многослойные резиновые перегородки установлены на входе и выходе дробеструйной установки (оборудования).

Дробеметная головка

Двухдисковая конструкция с динамически сбалансированным ротором, оборудована легко заменяемыми лопатками/лопастями с самосинхронизацией, привод от асинхронного электродвигателя. Лопасти дробеметной головки отлиты из стойкого к абразивному износу хромового твердого чугуна.
Весь ротор сбалансирован с погрешностью ±2.5 граммов (G 2,5 класс - ISO) и подогнан так, чтобы надлежащим образом управлять зоной действия струйной очистки.
Корпус головки футерован заменяемыми чугунными пластинами из твердого никеля/хрома.
Техническое обслуживание дробеметной головки осуществляется просто с помощью замены частей, подверженных нормальному износу (лопасти и футеровка)

Устройство регулирования подачи абразива

Специальный шлюзный затвор с прочным литым корпусом с ручной регулировкой скорости открытия затвора предусмотрен для каждой дробеметной головки, что позволяет дистанционно контролировать подачу абразива и операцию открытия/закрытия. С помощью этих регулировочных клапанов и клапанов открытия/закрытия можно регулировать количество подаваемого абразива, т.е. загрузку мотора каждой дробеметной головки и быстро выполнять действие открытия/закрытия у каждой головки. Подача абразива останавливается в случае потери/снижения электроэнергии.

Продольный шнековый транспортер

На самом нижнем уровне накопителя абразива установлены продольные шнековые транспортеры для подачи собранного абразива и других частиц (побочных дробеметных продуктов) к ковшовому элеватору.

Шнековое устройство состоит из винтового конвейера с опорами и шарикоподшипниками с обоих концов, работу обеспечивает привод редукторного двигателя.

Ковшовый элеватор

Вертикальная транспортировка абразива и отходов малого размера из накопителя абразива к сепаратору абразива осуществляется ковшовым элеватором.
Ковшовый элеватор состоит из:
Стальной кожух со смотровым окном
Верхние и нижние шкивы с пылеустойчивыми опорами шарикоподшипников
Кольцевидная резиновая лента, укрепленная двумя полиэстер-нейлоновыми слоями/пластинами, с прикреплёнными на ней ковшами

Тормозное устройство с натяжными ремнями

Асинхронный редукторный двигатель с приводом на верхний шкив ковшового элеватора
Невозвратный механизм, чтобы избежать обратного вращения приводного шкива
Электроуправление скоростью транспортировки абразива (вертикальной) (регулирование частоты вращения нижнего шкива) для предотвращения возможного заклинивания.

Сепаратор и резервуар для хранения абразива

Сепаратор абразива и резервуар для хранения - это внимательно разработанная и произведенная стальная конструкция, расположенная на верхней части ковшового элеватора и над дробеструйным туннелем, которая отделяет чистые и годные абразивы от изношенных абразивов и других отходов. Эта установка (оборудование) сделана как каскадный ветряной проход и воздушная сепарация абразива происходит с помощью тяги, вызванной вытяжным вентилятором пылесборника.
Самые большие загрязнения улавливаются в карман, пыль уходит через надлежащий канал, переносимая по воздуху легкая пыль вытягивается в пылесборник. Оставшаяся чистая дробеметная среда хранится в резервуаре для повторного использования.

Роликовый конвейер (внутри дробеметной установки (оборудования))

Специальный роликовый конвейер предусмотрен для непрерывного прохождения заготовок через дробеметный туннель.
Эти ролики расположены надлежащим образом вдоль туннеля, они предусмотрены на обоих концах, на шарикоподшипниках. Ролики в дробеструйном туннеле выполнены из абразив стойкого сплава, тогда как ролики на выходе-входе отлиты из серого чугуна. Используется преобразователь частоты, поэтому скорость конвейера регулируется на большой диапазон, чтобы определить лучшее требуемое значение для наилучшей работы дробеструйной установки (оборудования).

Установка (оборудование) для удаления абразива

Чтобы удалить абразив, который остается на заготовках после дробеструйной обработки, предусмотрена специальная установка (оборудование) для его удаления, установленная сразу после дробеструйной камеры. Продувка осуществляется вентилятором.

Площадка контроля с лестницей

Доступ к установке (оборудованию) по улавливанию абразива, резервуару для хранения и верхней части ковшового элеватора обеспечен стальной лестницей и площадкой контроля, оборудованной проходом с ограждением и перилами.

Централизованное управление с автоматической защитой и распределением электрической энергии

Централизованная система управления с автоматической защитой обеспечивает автоматический непрерывный и безопасный процесс дробеметной очистки.
Прежде всего, встраиваемые компоненты высокого качества поставляются проверенными субпоставщиками, которые вносят вклад в КПД и надежность системы управления дробеметной установки (оборудования).

Система управления с автоматической защитой и распределением электроэнергии:

  1. Центральная панель управления из листового железа
    пыленепроницаемое исполнение IP 54
    цвет RAL 7032, плата RAL 2004
    боковая дверь для легкого доступа
  2. Система управления
    последовательный логический контроль
    автоматический/ручной выключатель
  3. КИП
    главный вольтметр и амперметр
    амперметр для каждого привода дробеметной головки
    счетчик рабочих часов
    Селекторное реле для настройки скорости роликового конвейера.
  4. Сигнализация
    сигнальные лампочки для каждой функции установки (оборудования)
    сигнальная лампочка дробеметного процесса
    сигнальная лампочка «дополнительные услуги готовы»
  5. Аварийная сигнализация
    термическая защита активирована
    низкая скорость ковшового элеватора
    аварийная кнопка выключения активирована
    размыкание/отключение преобразователя частоты
  6. Эксплуатационная контрольно-измерительная аппаратура
    регулируемый датчик времени для очистки пылеуловителя
    манометр для перепада давления в патроне пылеуловителя
    кнопки аварийного выключения для важных функций
  7. Защитные устройства
    главное реле с магнитной защитой
    аварийное реле
    предохранительное концевое реле на каждой двери
    защита от короткого замыкания для каждого потребителя электроэнергии
    защита от перегрузки для каждого потребителя электроэнергии
    система заземления
    автоматическая блокировка следующей последовательности в случае поломки одного из компонентов
    внутренняя конструкция предохранительной панели для предотвращения случайного контакта с фазовыми элементам.
    стандартные реле отключения
    другая функциональная защита.
  8. Распределение электроэнергии
    трансформатор для внутризаводского потребления с низким напряжением.
    отдельные реле включения для каждого потребителя энергии.
    полностью внутренний электропакет главной панели управления.
    электрические провода между панелью управления и потребителями электричества заказчика в комплекте с кабельными лотками, изоляционными трубками и клеммами подключения.
    По всей дробеметной установке (оборудованию) будут предварительно проложены электрические провода в цехе продавца для простоты установки и пуско-наладки на месте установки, если расположение электрооборудования будет согласно схеме расположения продавца.
  9. Электродвигатели
    асинхронные, низковольтные, защита IP 54.
    воздух охлаждаемые, закрытого типа, самовентилирующиеся.

Пневматическая система

Сжатый воздух, поставляемый заказчиком, используется в предложенной дробеметной установке (оборудовании) с двумя основными целями:

  1. для работы пневматической системы дробеметной установки (оборудования) (для работы устройств управления клапанами или пневматических цилиндров, используемых для различных вспомогательных целей).
  2. для очистки патронов пылеуловителя

Система сжатого воздуха дробеметной установки (оборудования) состоит из:

  1. Установка (оборудование) воздушного кондиционирования с: регулятором давления, датчиком, воздушным фильтром, лубрикатором смазки масляным туманом и предохранительный вентиль.
  2. Пневматические цилиндры различных типов в зависимости от осуществляемого действия.
  3. Электрический клапан для контроля рабочих цилиндров.
  4. Распределительный трубопровод сжатого воздуха.

Автоматическая система фильтрации

Технические данные:

Характеристики сжатого воздуха для продувки фильтр-элемента

Работа системы

Установка (оборудование) фильтрации осуществляет сбор сухой пыли из воздуха, насыщенного пылью, забранного из дробеметной установки (оборудования).
Она специально разработана для работы с большими нагрузками, которая обычно связана с такими требованиями, как непрерывный пескоструйный цикл, простое техобслуживание и ограниченные габаритные размеры.
Система разработана под картриджи, которые продуваются сжатым воздухом с регулярными интервалами, так, чтобы отделить пыль, которая скапливается на наружной поверхности фильтр-элементов.
Нагнетаемый воздух накапливается в емкости и подается к фильтр-элементам электрическим клапаном, контролируемым программным реле включения и отключения. Воздух направляется на элементы таким образом, что волна давления создается внутри и перенастраивает их прошлую проникающую способность.
Фильтр-элементы продуваются один за другим, каждый за какие-то доли секунды. Интервал между циклами продувки можно настроить согласно условиям режима работы и эксплуатации.
Отсутствие подвижных частей в этой системе очистки говорит о ее высокой надежности и безопасности.
И наконец, вентилятор устанавливается после фильтр-элементов, обеспечивая таким образом продолжительную эксплуатацию.

Компоненты системы фильтрации

Прочный корпус из стальных пластин с боковым смотровым люком для простого доступа снятия элементов и воронкообразного днища для сбора пыли.
Фильтр-элементы из микрофибры.
Емкость со сжатым воздухом с электрическими клапанами (один клапан на каждый элемент) и сопла для продувки.
Электронный шкаф для управления рабочим циклом электрических клапанов.
Центробежный вентилятор.
Двигатель привода вентилятора.
Два резервуара для сбора пыли - емкостью 120 дм³ каждый.
Резервуар для отведенного конденсата
U-образный манометр, показывающий падение давления
Система вывода пыли с помощью шнека.
Площадка контроля для замены фильтр-элементов.

intech-gmbh.ru

Дробеструйная установка - Большая Энциклопедия Нефти и Газа, статья, страница 1

Дробеструйная установка

Cтраница 1

Дробеструйные установки при противокоррозионной защите средств хранения, транспортировке и перекачке нефтепродуктов не применяются, так как они менее производительны, чем пескоструйные, и не создают необходимую шероховатость поверхности.  [1]

Дробеструйные установки по своему устройству незначительно отличаются от аналогичных пескоструйных аппаратов главным образом по конструктивному оформлению отдельных деталей аппарата. Распространенные пескоструйные установки, состоящие из пескоструйного аппарата, камеры и пескоструйного пистолета-сопла могут быть использованы для работы на мелком металлическом песке диаметром 0 3 - 0 6 мм без изменения отдельных элементов конструкции.  [2]

Дробеструйные установки по своему устройству не отличаются от пескоструйных.  [3]

Дробеструйные установки, использующие металлический песок из отбеленного чугуна, не менее производительны чем установки, использующие сухой кварцевый песок, и загрязняют воздух значительно меньше. При гидропескоструйной очистке, осуществляемой пульпой ( смесь песка и воды), направляемой на деталь сжатым воздухом, почти не происходит загрязнения воздуха.  [5]

Дробеструйные установки по своему устройству не отличаются от пескоструйных; давление воздуха составляет 0 5 - 0 6 МПа, расход дроби по весу в 30 - 35 раз меньше расхода песка.  [6]

Дробеструйная установка для котлов, работающих под наддувом, отличается от установки для котлов с уравновешенной тягой наличием дополнительных клапанов, отсекающих внутренний объем конвективной шахты с повышенным давлением от узлов установки, находящихся под атмосферным давлением, и наличием горячей рубашки в устье бункера для предотвращения конденсации паров серной кислоты из дымовых газов. Все операции дробевой очистки автоматизированы и механизированы.  [8]

Дробеструйные установки также иногда вызывают повышенное против норм содержание металлической пыли.  [9]

Дробеструйные установки должны размещаться в отдельном помещении или иметь ограждение. В помещении должна быть сильная приточно-вытяжная вентиляция. Рабочий должен строго соблюдать правила обслуживания дробеструйных аппаратов.  [10]

Дробеструйные установки должны размещаться в отдельном помещении или иметь ограждение. В помещении Должна быть сильная приточно-вытяжная вентиляция. Рабочий должен строго соблюдать правила обслуживания дробеструйных аппаратов.  [11]

Современные дробеструйные установки конструктивно отличаются от пескоструйных тем, что в них подача дроби на обрабатываемую поверхность производится специальными дробеметными аппаратами.  [12]

Каждая дробеструйная установка нуждается в мощной вентиляционной системе, а также в пылеуловителе для отсоса продуктов абразивного износа как обрабатываемых изделий, так и самой дроби.  [13]

Некоторые дробеструйные установки снабжены устройствами для отсоса удаляемых окислов и загрязнений. Так, дробеструйные установки фирмы Vacy Blast ( Англия) обеспечивают удаление пыли путем отсоса с поверхности продуктов коррозии. С помощью генератора в нагнетательный шланг подается абразивный материал, который через сопло попадает на очищаемую поверхность. Отработанный абразивный материал с продуктами коррозии поступает по шлангу в пылеуловитель для вакуумной фильтрации.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Абразивоструйная и дробеметная очистка, дробеметная обработка металла

Изучая различные технологические процессы, всё больше удивляешься, насколько сильно могут быть зависимы друг от друга, казалось бы, не самые близкие из них. Например, металлообработка и производство лакокрасочной продукции. Тем не менее, в последнее время именно эти сферы стали весьма взаимосвязаны.

Так, заказчики металлоконструкций предъявляют очень серьезные требования к их эстетическому виду. То есть, продукт должен быть не просто загрунтован и качественно окрашен, но и долгое время сохранять свои защитные антикоррозийные свойства. В свою очередь, производители лакокрасочных товаров требуют перед покраской обеспечения достаточно высокого уровня очистки металлической поверхности. По международному стандарту ISO он должен быть не ниже SA2,0–2,5.

Своеобразным «мостом» между двумя отраслями, позволяющим в полной мере удовлетворить все эти требования, является организация третьего процесса – абразивоструйной или дробеметной очистки. Поскольку мы говорим о профессиональной обработке, а не бытовой, где для этих целей используются небольшие пескоструйные аппараты, то в нашем случае (в заводских условиях) необходимо применять дробеструйные камеры.

Сегодня очистка различных металлических деталей с их помощью – наилучший, а, главное, экономически выгодный способ получить необходимое качество поверхности для окрашивания. Что же собой представляет промышленное абразивоструйное оборудование?

Конструкция

Каждая дробеметная камера – это фактически индивидуальный проект (собирается «под ключ»). Даже не смотря на то, что все они имеют так называемый базовый набор необходимых для работы компонентов. В него входит: корпус камеры, система подачи металлоконструкций, дробеструйные аппараты, пылесборники, системы очистки абразива, глушитель и прочие узлы. А всё потому, что размер камеры определяется исходя из максимальных габаритов очищаемых изделий. От чего, в свою очередь, зависит какими абразивными установками будет в итоге оснащена дробеметная камера. В качестве абразива чаще всего используется стальная (чугунная) колотая дробь, обеспечивающая высочайшее качество очистки. При этом она легко поддается регенерации, то есть предназначена для многоразового использования.

Стены камеры, обычно, возводятся из кирпича или подобных материалов (если это большая, стационарная камера) или металла (если не очень большая или мобильная). Изнутри для уменьшения их износа обшиваются листовой армированной резиной, фанерой или прорезиненной тканью толщиной от 6 до 12 мм (без промежутков внахлест) с помощью спецкреплений. Светильники используются, как правило, со специальным противоударным стеклом. А вот вентилятор системы вентилирования камеры обязательно оснащается глушителем. Дело в том, что скорость потока воздуха почти равна скорости звука и производимый шум доходит до 90 db. С глушителем он снижается до 68-75 db.

Ноу-хау

Ноу-хау в технологии дробеметной очисткки по единогласным мнениям инженеров является аддитивная добавка в дробь PANTATEC (Германия).

Дробеструйная и дробеметная обработка деталей, осуществляемая на установках любого производителя, сегодня не решает и не избавляет от главной проблемы – удаления жиров, масел и других клейких агломератов с поверхности изделий. Только в недавнее время немецкими инженерами из тихого города Бад-Ойхазен, в результате продолжительных научно-производственных исследований, был произведен и с успехом внедрен на своем предприятии уникальный продукт. Использование добавки позволило добиться невиданных результатов качества обработки поверхности изделий, стабильности процесса и огромной экономии за счет отказа от закупки дорогостоящего моющего и очистного оборудования, а также снижения затрат на претензии к качеству продукции.

После внедрения данной технологии, предприятию удалось сэкономить более 500 тысяч евро. На основе этого успешного опыта, добавка стала стремительно внедряться на многих европейских производствах. Сегодня эту технологию использует более 600 предприятий Европы.

Впоследствии немецкими инженерами для поддержания стабильного качества на основе компонентов Siemens был разработан автоматический дозатор. Это универсальное устройство успешно агрегируется с любой дробеметной и дробеструйной камерой любого производителя.

Что это за добавка, как она работает, какие выгоды и перспективы таит в себе можно подробно изучить на сайте представительства PANTATEC в России.

Обзор дробеметных камер

В мире на сегодняшний день есть несколько ведущих компаний, чье абразивоструйное оборудование соответствует самому высокому уровню качества: GOSTOL TST d.d (Словения), CLEMCO (Германия-Эстония), MUNKEBO (Дания), COGEIM EUROPE (Италия) и др. Об их установках и поговорим.

Камеры Gostol – это яркий пример того, как одна компания может обеспечить соответствующим оборудованием бизнес абсолютно любого уровня. Словенские инженеры уже создали более 500 установок для заказчиков по всему миру. К слову, поражают разнообразием типоразмеры камер: от 600х400 до 4000х600. Благодаря немецкой технологии изготовления корпусов и внутренних компонентов срок службы машин достигает 30 лет!

Основное предназначение дробеметных камер Gostol заключается в подготовке металлических поверхностей перед сваркой, резкой и другими видами дальнейшей обработки изделий (покраска или её удаление, съем ржавчины и пр.). Установки могут работать с листовым металлом, I и Н профилями, сварными конструкциями. Мощность турбин, изготавливаемых из износостойких материалов, и обеспечивающих эффективное дробометание, варьируется от 5,5 до 30 кВт (по желанию заказчика).

Для работ малого и среднего объема идеально подойдет последняя разработка компании Clemco. Это пескоструйный кабинет KIT-CAB ZERO нового поколения. В своем классе – лучшая модель в мире. Предназначена для очистки металлических деталей от загрязнений, ржавчины, придания поверхности необходимой степени шероховатости и пр. Установка проста в эксплуатации и в то же время достаточно универсальна.

Машина имеет встроенную систему автоматической циркуляции абразива по замкнутому циклу для очистки его от пыли и вредных примесей. В качестве абразивного материала может использоваться: стальная колотая дробь, кварцевый песок, шлак, корунд и даже стеклянные шарики. Мощность установки – 0,55 кВт, а больше и не нужно, учитывая её габариты 890х750х760. Производительность: 8 м³/мин.

Из всех дробеметных камер от ведущих производителей можно, тем не менее, особо выделить установки датской Munkebo. Машины этой компании даже на фоне других не менее качественных аппаратов отличаются повышенной надежностью, демонстрируя самый высокий уровень прочности и безопасности. В своей основе имеют модульную конструкцию, благодаря чему заказчик легко может подобрать для себя необходимый типоразмер камеры с мощностью: от 3 до 90 кВт.

Установки имеют ряд уникальных систем, одной из которых является замкнутая система регенерации абразива. По словам разработчиков, заложенный в неё принцип работы позволяет фактически неограниченно использовать в обработке один и тот же абразивный материал. Другая система занимается регулировкой влажности внутри камеры с помощью специальных осушителей, что дает возможность производить более оптимальную обработку металлических изделий.

А вот для работы в специальных условиях, когда в индивидуальный проект заказчика дробеметной камеры требуется внедрить ряд уникальных решений, лучше всего подойдут установки итальянской COGEIM EUROPE. Уровень профессионального подхода к делу виден даже в системе работы с клиентом.

Во-первых, для покупателя из России над проектом будут трудиться не только итальянские инженеры, но и специалисты из российского представительства компании. В-вторых, 100-процентную надежность и качество дробеструйных машин обеспечивает их тройное испытание: два на заводе-изготовителе в Италии и последнее на месте сборки в России.

Своим заказчикам COGEIM EUROPE предлагает несколько серий камер. Так, для мелкосерийного и единичного производств итальянцы разработали установку с поворотным столом RT. Это практичное решение для дробенаклепа, очистки отливок, поковок, сварных деталей (кузнечное дело). Камеры PG и PGH позволяют работать с крупногабаритными изделиями, очень тяжелыми и даже негабаритными (эффективны в литейном производстве). Есть в номенклатурной линейке разработчика и ряд других уникальных дробеструйных установок.

Владислав Пермин, специально для Equipnet.ru

www.equipnet.ru

Дробеструйная обработка: сфера применения и технология — отличие от дробеметной обработки

Дробеструйная обработка — это термин, используемый для обозначения технологии очистки поверхности с помощью металлической дроби, которая подается с высокой скоростью (более 60 м/с) под действием сжатого воздуха.

Дробеструйная обработка является частным случаем абразивоструйной обработки. Если же вместо сжатого воздуха для подачи дроби используется специальная турбина, такая технология известна под названием дробеметной обработки.

Впервые процесс абразивоструйной обработки был запатентован в 1870 году в США. Как метод очистки он часто используется для подготовки поверхности изделий перед окрашиванием. При ремонтной окраске таким способом удаляется старая краска, а в случае новых изделий — загрязнения, пленка окислов, и поверхность матируется для повышения адгезии.

Сфера применения

Дробеструйная обработка применяется во многих отраслях промышленности, где используется металл:

  • судостроении,
  • производстве железнодорожной техники,
  • авиастроении
  • автомобильной индустрии
  • и др.

Состав дробеструйной установки

Дробеструйная установка состоит из следующих основных элементов:

  • системы подачи дроби,
  • системы рекуперации дроби,
  • системы фильтрации и сбора пыли,
  • дробеструйной камеры,
  • системы управления и контроля.
Так как дробь подается с высокой скоростью, процесс дробеструйной обработки требует тщательного контроля, необходимо использовать специальные защитные средства, исключающие травмы оператора. Кроме того, в процессе дробеструйной обработки образуется пыль от дроби и от обрабатываемой поверхности, это определяет необходимость применения соответствующей системы вентиляции и фильтрации воздуха.

Используемые технологии

Как сказано выше, при дробеструйной обработке используется метод подачи дроби с помощью сжатого воздуха. Такая технология имеет преимущество в тех случаях, когда при небольшом объеме производства требуется максимальная гибкость.

Система очистки и рекуперации дроби обеспечивает сбор использованного абразива, отделение от пыли и загрязнений и возврат очищенной дроби в рабочий цикл.

Эффективная рекуперация позволяет снизить затраты на восполнение абразива и, соответственно, повысить экономический эффект от использования оборудования.

Дробеструйная обработка может производиться как в ручном режиме, так и автоматически.

Автоматическая дробеструйная обработка выполняется роботами в специальном исполнении, защищенными от попадания пыли и абразива. Такие роботы могут работать под управлением оператора или в соответствии с заданной программой.

Для программирования современных дробеструйных роботов используются 3D модели обрабатываемых изделий.

Выбор дроби

Важную роль при дробеструйной обработке играет правильный выбор абразива. В настоящее время существует большое количество видов дроби, отличающихся составом, формой, размером, стоимостью.

Выбор дроби определяется, прежде всего, материалом обрабатываемых изделий и состоянием поверхности. Для оценки экономического эффекта от дробеструйной обработки следует учитывать такой показатель, как циклическая стойкость дроби, — у разных видов абразива он может различаться в разы.

Во многих случаях дробеструйная обработка, как технология обработки поверхности изделий, просто не имеет альтернативы, особенно при необходимости работы с крупногабаритными металлическими деталями.

Вернуться в список

www.niilkp.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
