Дробилка своими руками для пэт бутылок – шредер, самодельный измельчитель полимеров, как сделать ножи и другие детали, где найти чертежи и схемы?

alexxlab | 28.02.2020 | 0 | Вопросы и ответы

Делаем дробилку - измельчитель для пластика своими руками: необходимые материалы и процесс изготовления

Материалы из полимеров довольно давно присутствуют в нашей жизни, и теперь их можно найти в любой отрасли. Но за счет того, что пластик не разлагается обычным образом, он приносит огромный ущерб окружающей среде.

Положительным же фактором считается возможность его вторичной переработки. Для этого пластик вначале подготавливается и приводится в нужное для него состояние, потом его начинают измельчать. Чтобы это осуществить, были созданы специальные приборы — дробилки (шредеры, станки, специальные измельчители). Сделать любой из них можно и самостоятельно.

Виды измельчителей

Существует 3 вида таких приборов, которые можно разделить по возможностям обработки всего материала. Они разделяются на следующие варианты:

  • внешний вид конструкции напоминает необычные лезвия на ножницах, она подходит для работы с такими разновидностями пластика, как акрил, пленка и нейлон;
  • вид, который применяется чаще всего на заводах, где делают пластмассу, а также на комбинатах по переработке старого материала;
  • молотковые, конусные или же щековые устройства, которые используются для обрабатывания крупногабаритных деталей из пластика, к примеру, оконного профиля.

Материалы и инструменты для работы

Чтобы сделать этот прибор в домашних условиях, понадобятся некие навыки работы со сварочным оборудованием.

Весь измельчитель пластика сделан из следующих частей:

  • дисковые пилы. Стандартное их количество составляет примерно двадцать штук. Так как это считается основанием всего устройства, выбирать их стоит только качественные и с разной конфигурацией зубьев, что помогает хорошо измельчать отходы;
  • вместо привода стоит взять электрический вид двигателя. Причина в более длинном выборе и возможности применять не только на открытой площади, но и в самом помещении;
  • ось для закрепления пил;
  • для изготовления рамы и каркаса потребуется также профиль из металла;
  • разные детали для закрепления;
  • бункер, через который будут подаваться материалы для обрабатывания, и защитный кожух;
  • чтобы присоединить ротор, понадобится специальный ремень, а еще шкив и пара подшипников.

Неправильный выбор пил для дробилки может привести к проблемам на оси, из-за чего конструкция станет сильно вибрировать и быстро ломаться.

Процесс изготовления

После подготовки всего нужного для работы, можно начать первый этап создания. Сначала создается режущий блок путем надевания на заранее подготовленную ось дисковых пил. Чтобы между этими импровизированными ножиками осталось нужное место, стоит применять гайки.

Далее проводим монтаж изделия на шкив и за счет подшипников создаем свободное вращение. Потом делаем из приготовленных металлических материалов прямоугольную раму и крепкий каркас.

Второй шаг — это приварка ножек, подобранных по высоте, с применением сварки. Далее каркас прикрывается листом из стали, для этого присоединяем его к раме. Создаем в нем отверстие нужной величины и закрепляем двигатель на равном расстоянии от режущих деталей. Специальный кожух и емкость для подачи сырья будут нужны для безопасности и эффективности процесса работы.

После изготовления каркаса начнем завершающий этап сборки дробилки для пластика. Для этого на ножи накладываем специальный защитный кожух и бункер, через который будет производиться подача материала. Во время изменения кожуха стоит заранее предусмотреть в нем дырку для присоединения оси со шкивом.

Последним действием считается присоединение режущего блока с валом мотора при помощи ремня. Все, конструкция сделана.

Рекомендации специалистов

Главный совет, который дают мастера, заключается в необходимости до начала работы сделать чертеж, чтобы точно знать, как будет выглядеть планируемая вами конструкция. Это поможет избежать неточностей и ошибок с размерами отдельных деталей.

Спланировав и собрав своими руками такой прибор, вы сможете, зная его конструкцию, спокойно вносить изменения и улучшать его. Обработанный пластик будет иметь такой размер, который закладывают в конструкционные возможности определенного устройства.

Во время выбора такого устройства заранее нужно определиться с тем, как часто агрегат будет применяться. Если работы на нем будет немного, и нагрузки планируются небольшие, то хватит электромотора слабой мощности, а вот для активного использования уже понадобится прибор более мощный и с огромным количеством оборотов.

А чтобы не нужно было собирать с пола обработанный фракционный материал, стоит под пилами предусмотреть угол для закрепления крепкого контейнера.

tokar.guru

Принцип действия дробилки для измельчения пластика

Ежегодно в мире производится почти 180 миллионов тонн пластмасс. Из них производят огромное количество изделий – от зубной щетки до телевизора. Соответственно растет и количество пластиковых отходов. Положение дел могло быть катастрофическим, если бы не одно великолепное свойство термопластичных полимеров: они легко поддаются вторичной переработке.

Вторичная пластмасса по качеству уступает первичной, но если их смешать в разумных пропорциях, то на технических характеристиках пластмассовых изделий это не отражается. Разумеется, как и любое вторсырье до переработки подвергается измельчению. С этой задачей успешно справляется измельчитель или так называемая дробилка для пластика.

Дробильный станок для пластика, в основном, применяются в двух областях:

  • на заводах, производящих пластмассовые изделия;
  • на предприятиях, занимающихся сбором и утилизацией вторичного сырья.

Переработка отходов пластмассы позволяет возвращать бракованную продукцию, литники и прочие производственные отходы, что приводит к немалой экономии сырья и снижению себестоимости продукции.

Компании, специализирующиеся на вторичной переработке пластмасс, продают измельченные бытовые остатки производителям полимерных изделий, имея при этом очень неплохую прибыль.

Полимерные отходы неоднородны: это и полимерная пленка, ПЭТ бутылки, корпусные детали. Они обладают разными механическими свойствами, следовательно, и способы измельчения их различны. Пленка, например, легко поддается резке, но ударным способом ее не измельчить. А вот АБС пластик, который чаще всего нам встречается в виде корпусных деталей, можно подвергать дроблению ударным инструментом. Кроме того, сырье различается толщиной, и это также влияет на выбор способа измельчения. Соответственно, и дробилки для ПВХ отходов и полиэтилена имеют ряд конструктивных особенностей в зависимости от назначения.

Дробилки пластиковых отходов классифицируются по конструктивному исполнению и назначению.

По назначению:

  • измельчители пленки полимерной (полипропилен, акрил, полиэтилен, нейлон, поливинилхлорид и пр.). Они оборудованы V-образными ножами для дробилки полимеров, которые режут материал по принципу ножниц;
  • измельчители тонких пластмассовых изделий и ПЭТ бутылок. В конструкции установлены каскадные резаки. Особенностью такого оборудования является прямая зависимость производительности от объема одной загрузки отходов. Самый высокий уровень производительности наблюдается при максимальной загрузке оборудования;
  • установки для измельчения крупных изделий: оконных профилей, корпусных деталей.

По конструктивному исполнению:

Существуют несколько типов агрегатов, каждый из которых рассчитан на измельчение определенного вида полимеров:

  • щековые: главным рабочим органом измельчителей этого типа являются стальные рифленые плиты, с помощью которых пластик раздавливается;
  • молотковые(ударного типа): отходы дробятся под воздействием ударных молотков, закрепленных шарнирно на роторе;
  • конусные:
    оборудованы двумя стальными конусами, между которыми сырье измельчается;
  • роторные: самый распространенный тип измельчителей. Они обладают высокой производительностью и эффективностью, предназначенные для измельчения тонкостенных материалов – высокоскоростные. Их мощность превышает 10 кВт. Применяемость высокоскоростных машин ограничена прочностью пластмассы, но скорость ее измельчения достигает 100 л/с. Дробление толстостенных изделий производится на низкоскоростных машинах мощностью до 10 кВт. Их максимальная скорость составляет всего 15 л/с, но они успешно справляются с самыми толстыми отходами высокой твердости. На крупных производствах целесообразно иметь оба вида оборудования: в таком случае на низкоскоростной можно выполнять предварительное измельчение крупных отходов, а на высокоскоростной – окончательное. Таким образом компенсируется низкая производительность низкоскоростной машины.

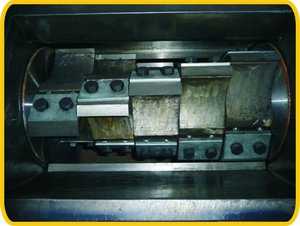

Рабочими органами оборудования являются собственно ротор и боковые ножи. Низкоскоростные и высокоскоростные агрегаты различаются количеством ножей: в первых их всего три, во вторых – от 5 до 7. К качеству стальных ножей предъявляются высокие требования: это помогает избежать их преждевременного износа и частой заточки.

Измельчение пластмассы происходит вследствие нанесения быстрых ударов ножей, закрепленных на роторе. Причем статор тоже оснащен ножами (неподвижными). Между этими группами резаков и происходит измельчение сырья.

Предназначенные для дробления отходы загружаются в бункер загрузочный и постепенно захватываются ножами ротора. Под камерой, в которой производится резка, установлено сито. Его ячейки определяют размер дробленки. Процесс измельчения происходит до того момента, когда последняя партия измельченного материала пройдет через сито.

Примерно 60 процентов российского рынка дробилок  составляет китайская продукция. Следует отметить, что у Китая есть хорошие учителя, благодаря которым их оборудование обладает хорошим качеством. Дело в том, что многие известные производители из Европы и Японии размещают свое производство в этой стране. Это и немецкая компания Zerma, и японская Genox, Enma из Франции и многие другие. Но их продукция стоит дорого.

Дробильное оборудование китайских компаний стоит значительно дешевле. Правда, качество продукции находится на разных уровнях, в зависимости от того, для каких стран она производится. К примеру, компании HUARE, JWELL, WENSUI выпускают агрегаты для рынков Северной Америки и Европы: они используют европейские или китайские высококачественные комплектующие, дополняют оборудование различными опциями, системами пневмотранспорта и т.д. Такое оборудование стоит достаточно дорого.

Для Ближнего Востока, Украины, России и для своих соплеменников Китай выпускает измельчители, полностью укомплектованные элементами китайского происхождения. Ножи в таких агрегатах невысокого качества. Все это, несомненно, сказывается на цене: оборудование среднего класса стоит относительно недорого.

В Китае производством данного вида оборудования  занимается и мелкий производитель, имя которого никому ни о чем не говорит. Такие фирмы обычно копируют измельчители внутрикитайских изготовителей. Качество продукции урезано до минимально допустимого, хотя на первый взгляд она выглядит привлекательно.

Такое оборудование можно купить буквально за копейки, но служит оно недолго. С таким же успехом можно соорудить дробилку для пластика своими руками, причем приложив максимум стараний, самодельная может получиться более надежной. Особенно, если умелец в состоянии составить грамотные чертежи дробилки для пластика.

Известные европейские компании изготавливают добротное оборудование, способное служить десятилетия. Примером этому может служить немецкая компания Gross, выпускающая дробилки VOTECS. Они могут проработать 30 лет, а затем их восстанавливают и продают повторно, причем стоимость восстановленных ничуть не уступают новым.

В России хорошие измельчители производит завод полимерного машиностроения АтласМаш . Предприятие выпускает три серии оборудования: легкого, среднего и тяжелого классов. Надо сказать, что российские значительно дешевле немецких: цена их находится в диапазоне среднего уровня.

Цена оборудования зависит от нескольких факторов: производительность, долговечность и степень известности производителя.

Приобретать  оборудование для измельчения лучше всего в фирмах, которые специализируются на продаже оборудования для переработки пластмасс: там всегда работают профессионалы, способные помочь выбрать оптимальный вариант.

www.ekoprozess.ru

Как создать простой станок для переработки пластика своими руками

Экология потребления. Дизайнер Дэйв Хэккенс запустил необычный эко-проект под названием Precious Plastic, в рамках которого был разработан ряд самодельных станков и открыт виртуальный магазин, покупающий использованные пластиковые бутылки и создающий из них что-то новое и полезное.

Дизайнер Дэйв Хэккенс (Dave Hakkens) запустил необычный экопроект под названием Precious Plastic (рус. «драгоценный пластик»), в рамках которого был разработан ряд самодельных станков и открыт виртуальный магазин, покупающий использованные пластиковые бутылки и создающий из них что-то новое и полезное.

Бутылки и другой пластмассовый мусор сначала сортируются по типу пластика и измельчаются, а затем превращаются в предметы декора, ювелирные изделия, предметы одежды, игрушки или даже нити для 3D-принтера.

Машины, разработанные в рамках проекта интересны тем, что созданы с полностью открытым исходным кодом, который означает, что любой желающий сможет своими руками создать все необходимые инструменты для вторичной переработки пластмассы благодаря чертежам и открыть свою собственную «пластиковую» мастерскую.

Достоинством этих «станков» является то что, они имеют модульную структуру и легко приспосабливаются к локальным особенностям, а пошаговая инструкция по их сборке максимально облегчит задачу создания «зеленого» производства. К тому же, они имеют низкое энергопотребление и для их питания может подойти любой возобновляемый источник энергии.

Дэйв Хэккенс инициировал свой проект для того, чтобы приобщить к рециклингу пластика людей по всему миру, тем самым уменьшить количество отходов, загрязняющих окружающую среду. опубликовано econet.ru

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру , что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций - важный фактор оздоровления - econet ru

Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

https://www.youtube.com/channel/UCXd71u0w04qcwk32c8kY2BA/videos

Подпишись -https://www.facebook.com/econet.ru/

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

econet.ru
