Самодельный фрезерный станок по металлу и по дереву с ЧПУ своими руками

Изготовить самодельный фрезерный станок может любой мастер. Главное – задаться целью. В результате можно не только хорошенько сэкономить на покупке нового дорогостоящего оборудования, но и получить в свое распоряжение даже более эффективное и удобное устройство.

Ручное изготовление не значит низкое качество, наоборот, при должном подходе можно получить агрегат, который будет полностью удовлетворять всем требованиям мастера.

Преимущества станка для домашней мастерской

Среди большого ассортимента оборудования, которое используется для обработки древесины, фрезерный станок по дереву является наиболее эффективным и универсальным. Подобные устройства многократно повышают функциональность домашней мастерской, приближая ее к профессиональному цеху.

Возможность качественной обработки дерева – это то, о чем мечтает каждый мастер. Фрезерование, поперечное строгание, вырезание элементов сложной формы – лишь малая часть операций, которые позволяет решать фрезеровочный агрегат.

Данное оборудование обладает рядом преимуществ, благодаря которым оно стало столь популярным и во многих случаях незаменимым:

  • высокая эффективность;
  • экономичность и окупаемость;
  • многофункциональность;
  • простота в обслуживании;
  • длительный срок службы;
  • надежность;
  • качественный результат обработки дерева.

Следует также отметить, что стоимость таких агрегатов не столь высока. При этом, если мастер желает сэкономить свои средства, он может изготовить самодельный сверлильно-фрезерный станок своими руками.

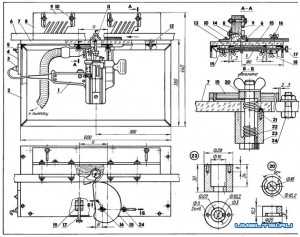

Схема самодельного фрезерного станка.

Стоит отметить, что представленные на рынке станки могут существенно отличаться друг от друга своими конструкционными особенностями. В связи с этим при выборе оборудования необходимо заранее учитывать те работы, которые предстоит выполнять.

Из большого многообразия устройств можно выделить некоторые виды:

  • наименее дорогие – устройства с ручным управлением;
  • фрезерно-гравировальные;
  • для работы по дереву с возможностью трехмерной обработки материала;
  • с числовым программным управлением.

Любой из приведенных выше типов устройств отлично справится с определенным видом работ. Мастеру остается только правильно подобрать аппарат для конкретной задачи.

Станок для фрезеровки своими руками

Домашняя мастерская – место, в котором каждый мастер стремится реализовать свой потенциал и свои самые смелые задумки. Главное, чем он гордится – это изделия, изготовленные своими руками.

Для того чтобы работа была эффективной и качественной, необходимо использование специального оборудования, которое также можно сделать, а не покупать. Самодельный агрегат для фрезеровки позволит не только существенно ускорить процесс работы, но и станет гордостью мастера.

Фактически все инструменты могут быть сделаны вручную. Зачастую трудности возникают в другом направлении, а именно:

  • нехватка свободного пространства для размещения оборудования;
  • сильный шум, исходящий от устройств во время работы;
  • частое несоблюдение техники безопасности.

Первые две проблемы решаются достаточно просто. В интернете можно без особого труда отыскать необходимые чертежи самодельных устройств подходящих размеров. Что касается шума, то тут можно использовать надежную шумоизоляцию или же расположить мастерскую вдалеке от жилых помещений.

Третий пункт зависит исключительно от мастера. Работа в домашних условиях подразумевает отсутствие строгого контроля. Это зачастую позволяет расслабиться и не соблюдать необходимые меры предосторожности. Такие ситуации необходимо исключить.

Здоровье – превыше всего, поэтому следует ознакомиться со всеми требованиями по технике безопасности и следовать им.

Изготовить самодельный фрезерный станок для работы по дереву своими руками вполне посильная задача. В интернете можно найти большое количество разнообразных схем, с помощью которых удастся достичь поставленных целей.

Итак, давайте рассмотрим, как сделать фрезерный станок своими руками.

Наибольшую трудность для любителей самоделок представляет изготовление вращающейся фризы. Хороший аппарат отличается тем, что он способен обрабатывать дерево по прямолинейному и криволинейному контурам.

Тут очень важно правильно выбрать и установить ножевую головку. Ее необходимо закрепить на шпинделе, расположенном на валу электродвигателя. Обычно ее фиксируют вертикально.

Электрическая схема станка.

Конструкция крепится на подставке, которая может перемещаться по двум осям. Бывает множество станков, обладающих своими конструкционными особенностями. Например, для фигурной фрезеровки подойдет ручной фрезер.

Подобное оборудование характеризуется простым устройством, в основе которого лежит технология ручного резака. Все ключевые элементы спрятаны в корпусе. Важно, чтобы мощности двигателя хватало для обеспечения необходимой движущей силы.

Одним из основных требований к станкам является устойчивость платформы. Наилучшим вариантом будет использование литого или штампованного материала. Важно, чтобы обеспечивалось хорошее прилегание к поверхности.

К более профессиональным вариантам следует отнести погружные модели. Они позволяют вытачивать выемки, пазы, отверстия заданной формы и глубины. Для выполнения подобных более сложных процессов лучше обратить внимание на стационарные станки.

Вариант 1: наиболее простой тип станка

Пожалуй, самым доступным вариантом создания самодельного фрезерного станка для обработки дерева или работы по металлу своими руками – это изготовление фрезера из дрели и электрического мотора. Последний можно раздобыть со старого ненужного инструмента.

Процесс сборки подобного данного станка не вызовет особенных проблем даже у начинающих мастеров. Понадобятся подручные материалы, двигатель и шпиндель. В качестве привода можно использовать дрель.

Начать следует с изготовления столешницы и станины, которые могут быть сделаны из древесины, например, из листа фанеры, разрезанной на части. Затем строго перпендикулярно столешнице устанавливается фрезер.

По чертежам следует добавить дополнительные приспособления, позволяющие варьировать наклон и глубину обработки изделий.

В заключительном этапе изготавливаются элемент параллельного упора, чтобы была возможность подавать материал под фиксированным углом.

Как видите, сконструировать самодельный настольный фрезерный станок не так уж сложно. Это может быть и мини модель, которая без труда разместится в маленьком помещении. В любом случае подобное оборудование необходимо в мастерской каждого плотника.

Если мастер ограничен в средствах или же ему хочется все делать самостоятельно, тогда самодельный фрезерный станок по металлу своими руками – это то, что нужно.

Вариант 2

Существует множество причин, по которым люди хотят сделать свой собственный фрезерный аппарат с ЧПУ. Самой распространенной причиной является банальное отсутствие денежных средств.

Станок фрезерный с ЧПУ.

Купить качественный и надежный ЧПУ станок от именитого бренда далеко не всем по карману. Но есть, конечно, и такие мастера, которым просто приносит удовольствие изготовление подобных вещей своими руками.

Стоит сразу отметить, что существуют готовые комплекты позволяющие сделать самодельные фрезерные станки для работы с деревом или металлом с ЧПУ. Однако они обладают рядом недостатков.

Во-первых, заранее трудно с уверенностью сказать, какой именно комплект подойдет наилучшим образом для каждой конкретной задачи. Во-вторых, в готовом наборе нет возможности что-либо изменить на свое усмотрение.

Итак, главной отличительной особенностью подобного оборудования является наличие числового программного управления.

Собирать устройство необходимо с установки двух шаговых электродвигателей. Они монтируются непосредственно на корпус за вертикальной осью. Назначение двигателей – это перемещение фрезерной головки по вертикали и горизонтали.

Не стоит забывать и про такой важный узел, как шпиндель для фрезерного станка по металлу. Этот элемент передает вращательный момент рабочему механизму, например, фрезе.

По большому счету, шпиндель представляет собой вращающийся вал, зафиксированный на станке. Так как эта деталь достаточно важна, необходимо выбирать только качественные варианты.

Управление оборудованием осуществляется посредством подключения системы управления через LPT-порт. После установки всей электроники, загружаются драйвера и программное обеспечение.

Более подробную инструкцию с пошаговой сборкой можно найти на многочисленных видео, выложенных в интернете.

Итог

Фрезерный станок с ЧПУ просто незаменим в мастерской любого мастера, работающего с дерево. Подобное оборудование существенно упрощает и ускоряет процесс изготовления изделий не только из дерева, но и из металла.

ЧПУ станок открывает совершенно новые возможности в обработке материала, позволяя создавать более совершенные и оригинальные изделия.

tutsvarka.ru

шпиндель, насадная фреза, вал, прижимы, запчасти, двигатель, видео-инструкция по монтажу своими руками, чертеж, схема, фото и цена

Все фото из статьи

При проведении работ с древесиной часто требуется плоскостная обработка, придание определенной формы торцам, нанесение объемных орнаментов или даже рисунков и другие сложные операции. Все это можно делать с помощью фрезерного станка по дереву, который может иметь разные конструкции.

В данном обзоре мы расскажем об основных вариантах и разберемся, из чего состоит оборудование.

На фото: такой станок позволяет выполнять широкий спектр задач и обеспечивает высокую точность обработки

Основные параметры устройств

Все оборудование данного типа разделяется не только по конструкции, но и по целому ряду показателей, которые следует учитывать как при выборе готового варианта, так и при сборке системы самостоятельно. Самыми важными факторами являются следующие:

МощностьДвигатель для фрезерного станка по дереву должен обеспечивать необходимую производительность для того или иного вида работ. Естественно, лучше, когда имеется определенный запас мощности, но если вы постоянно выполняете несложные работы, которые не требуют больших энергозатрат, то слишком производительный мотор будет вызывать постоянный перерасход электроэнергии
Тип конструкцииНиже мы рассмотрим основные варианты, и вам нужно будет выбрать тот тип компоновки, который лучше всего подходит для ваших потребностей и нужд. Важно четко понимать, какие работы будете выполнять вы, чтобы впоследствии не оказалось, что нужен еще один вариант приспособления
Качество оборудованияЦена ни в коем случае не должна быть основным критерием при выборе, кроме невысокого качества такие варианты отличаются и низкими рабочими показателями. Срок службы у дешевых образцов невелик, а зачастую при поломке найти нужные запчасти для фрезерных станков по дереву неизвестного происхождения бывает очень и очень сложно
Наличие необходимых коммуникацийЕсли вы хотите выполнять определенные работы на постоянной основе, то необходимо позаботиться о том, чтобы у вас в распоряжении было помещение с достаточной площадью, также нужно сделать систему пылеотведения. Важным фактором является рабочее напряжение станка, если оно составляет 380 Вольт, а соответствующей линии у вас нет, то стоимость ее подведения может оказаться дороже самого оборудования

Важно! Кроме всего прочего, следует учитывать и целый ряд других факторов: комплектация оборудования, гарантия на него, наличие документации, подтверждающей качество, и руководства по эксплуатации на русском языке.

Промышленное оборудование с ЧПУ портального типа позволяет выполнять практически любые работы по обработке древесины

Из каких частей состоит система и какие основные варианты представлены на рынке

Для начала следует разобраться с основными особенностями устройства и только затем разбираться с типами конструкций. На само деле, при всей внешней сложности система удобна в работе, и можно освоить ее за считанные дни.

Устройство

Если рассматривать обычные варианты, то их основными составными частями будут следующие элементы:

  • Станина – на ней размещаются и закрепляются все узлы, этот элемент чаще всего делается массивными, чтобы уменьшать вибрацию, обеспечивать надежность и стабильность во время работы. Что касается некоторых вариантов, то данный элемент может отсутствовать в них, речь идет о настольных приспособлениях и ручных фрезерах;
  • Рабочий стол предназначен для расположения заготовок при их обработке, тут все достаточно просто: поверхность должна быть прочной, а ее площадь должна обеспечивать нормальное расположение обрабатываемых элементов;
  • Для повышения удобства на столе чаще всего располагаются прижимы – для фрезерного станка по дереву их наличие обязательно по той причине, что для обеспечения точности обработки каждый элемент должен быть зафиксирован максимально надежно и прочно. Если производится обработка торцов, то нужно наличие упорной линейки, так вы сможете проводить операцию очень точно и ровно;

Прижимы могут иметь разную конфигурацию в зависимости от характера выполняемых работ

  • Вал для фрезерного станка по дереву выполняет функцию передачи усилия от силового агрегата к рабочему элементу, его еще часто называют вал-шпиндель, он располагается на суппорте. Этот узел позволяет не только передавать усилие и четко фиксировать элемент, но и регулировать положение рабочего элемента относительно поверхности рабочего стола в зависимости от особенностей проводимых работ;

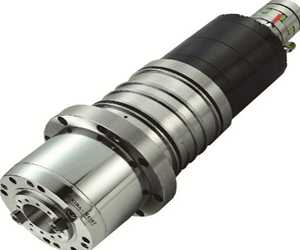

  • Шпиндель для фрезерного станка по дереву используется для крепления рабочих элементов и располагается на ведущем валу, главное требование к нему – надежность фиксации и простота использования;

Шпиндель должен обеспечивать быструю смену рабочих узлов

  • Чтобы делать на материалы пазы, снимать торцы в определенной форме и делать другие работы, применяются специальные фрезы для фрезерного станка по дереву, на рынке представлено огромное количество типоразмеров и конфигураций, поэтому вы сможете подобрать оптимальный вариант для любого типа изделий;

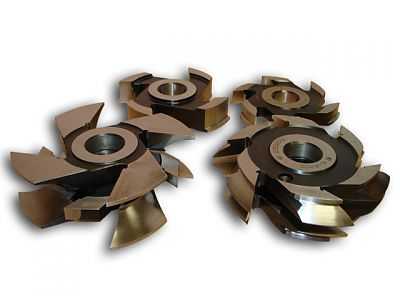

Такой вариант как фрезы по дереву для станков насадные используется для работ по приданию торцам определенной конфигурации для крепления и соединения элементов

Виды оборудования

В настоящее время на рынке представлены несколько основных вариантов:

  • Станки с ЧПУ являются самым высокотехнологичным вариантом, их отличительная особенность — наличие процессора, который позволяет обрабатывать информацию и работать по заранее заданным параметрам. Это обеспечивает наивысшую точность обработки и минимум огрехов, ведь не нужно делать все своими руками, весь процесс контролирует компьютер;
  • Горизонтальное оборудование имеет рабочий стол и, соответственно, обрабатывает заготовки в горизонтальной плоскости. В вертикальных установках рабочий узел расположен в вертикальной плоскости и может двигаться вверх-вниз, что позволяет упростить обработку некоторых элементов;

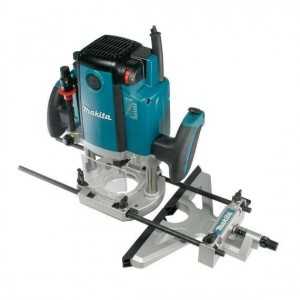

  • Ручные фрезеры сложно назвать станками, но зато они доступны по стоимости и позволяют справиться с большинством мелких работ. Кроме того, с их помощью можно соорудить небольшое стационарное приспособление, в этом случае схема фрезерного станка по дереву будет представлять собой конструкцию для крепления инструмента, которая может иметь и копир, чтобы изготавливать изделия по образцу;

Чертеж фрезерного станка по дереву своими руками в таком случае даже не нужен – вам нужно сделать систему крепления оборудования и продумать фиксацию заготовок

  • Настольные варианты чаще всего предназначены для бытовых нужд и представляют собой неплохие решения за разумные деньги.

Совет! Если вам нужно изготовление единичных элементов, то дешевле и проще будет заказать их в готовом виде, станок имеет смысл покупать для постоянной работы или если вы решили заниматься подобной деятельностью как хобби.

Каждая фреза по дереву для станка имеет свою конфигурацию, целесообразно иметь под рукой целый набор с самыми ходовыми вариантами

Вывод

Использование фрезерного оборудования по дереву позволяет даже в домашних условиях изготавливать качественные изделия, главное – подобрать оптимальный вариант. Видео в этой статье поможет разобраться в некоторых особенностях конструкций еще лучше, а если у вас останутся вопросы, то задавайте их в комментариях к статье.

rubankom.com

Фрезер своими руками: как собрать инструмент? (видео)

Для того чтобы собрать фрезер своими руками, может быть много причин. На фабричный инструмент зачастую завышены цены. К тому же можно сделать его более универсальным. Мастерам часто нужен инструмент, который полностью отвечает их требованиям.

Схема фрезерного стола с пылеудалением.

Для сборки понадобятся:

  • фреза;
  • стол;
  • патрон;
  • переходник;
  • ножовка или электролобзик;
  • сверло;
  • электрический двигатель.

Фрезер — один из самых универсальных и функциональных примеров деревообрабатывающего оборудования. С его помощью можно выполнять поперечные остругивания, выборки криволинейных и неправильных геометрических форм. Различные пазы, гребни, шпунты, канавки, калевки и шлицы изготавливаются с его помощью. Распил и примерная калибровка заготовок могут быть произведены этим инструментом.

Электродвигатель для фрезера

Схема подключения фрезера к контроллеру.

Двигатель, на основе которого можно сделать ручной фрезер по дереву, может быть взят от бытового прибора практически без ограничений. Есть только одно условие: прибор и двигатель от него должны исправно работать. В качестве патрона рекомендуется брать патрон для перфоратора, так как именно он для этих целей подходит наилучшим образом. Принцип его действия не отличается ничем. Именно эта деталь рассчитана на большие мощности при работе. В том случае, если станком не планируется делать глубокую выборку деревянных заготовок, максимальная его мощность может равняться и 500 Вт. Но станок такого рода будет часто глохнуть, а в целом может не оправдывать затраченных на изготовление станка времени и средств. Оптимальной мощностью считается та, которая начинается от 1100 Вт и выше.

Применять при необходимости любой тип фрез позволяет привод на 1-2 кВт. С его помощью можно делать обработку древесины в стандартном режиме. Для этого будут подходящими стандартные электромоторы или приводы от ручных электроинструментов. Не только перфоратор, но и болгарка, дрель и ручной фрезер подойдут под эти параметры.

Немаловажным фактором при выборе движка является его оборотистость, так как чем выше число оборотов, тем рез чище и равномернее по своей структуре.

Хорошо, если двигатель будет рассчитан под бытовое напряжение 220 В, чтобы не изобретать переходников. К примеру, всем хорош трехфазный асинхронный двигатель, но подключать его в бытовую сеть нужно по сложной схеме.

Вернуться к оглавлению

Изготовление лифта для фрезера

Схема лифта для фрезера.

Чтобы сделать основание для двигателя, используется листовой пластик, а именно ПВХ, но он может быть успешно заменен листами ДСП стандартного размера, которые прикрепляются к двигателю. Собрать сам станок не составляет усилий, значительно важнее отладить его, чтобы фрезы без особых усилий выставлялись своими резами по нужной высоте.

Простейший лифт — не самый плохой вариант, особенно для первого раза.

Его конструкция должна быть закреплена на крышке стола-верстака. Шкивы и ремни для его изготовления не нужны, фрезы насаживают напрямую на вал двигателя с достаточно высокими оборотами.

Состоит лифт из несущего корпуса, каретки, свободно двигающихся полозьев, оси с резьбой и фиксирующего крепежного винта. Когда ось начинает вращение, моторная каретка перемещается на ней вверх или вниз, а полозья направляют и ограничивают движение. Каретка закрепляется неподвижно на оси, после того как ей выставляют нужную высоту. Вся эта конструкция удерживается на крышке верстака снизу, в несущем корпусе. Важен и тот факт, чтобы каретка не шаталась по отношению к корпусу, так как работа в этом случае будет испорчена, выборка будет производиться неравномерно. Это приспособление обеспечивает регулировку плавного хода над поверхностью рабочего стола любой фрезы. Иногда для еще большего удобства лифт снабжается шестернями, а поворотный рычаг выносят сбоку, а не сверху.

Часто используется готовый стол-верстак, но, в случае если он изготавливается самостоятельно, нужно учитывать разные характеристики некоторых материалов, которые требуют различных условий эксплуатации. Деревянный стол будет бояться влаги и масел, но деревянные предметы мебели проще всего изготовить, так как они легко поддаются обработке. Деревянная поверхность очень хорошо поглощает возникающие в процессе работы вибрации. Если потратить немного больше времени при изготовлении и покрыть деревянные поверхности лаками, такой верстак будет служить очень долго.

Оснастить дрелью, в патроне которой зажата фаза, можно такую конструкцию без особых трудностей. Раскрутив крепежные гайки, прикрепленное легко снимают, если возникла такая необходимость.


moiinstrumenty.ru

Фрезер своими руками

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

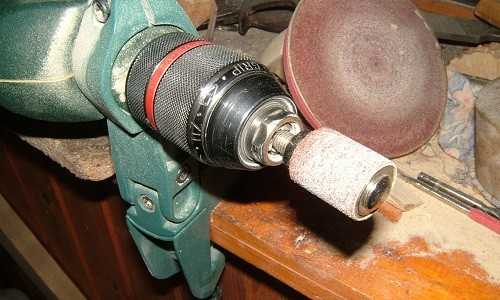

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструктивные особенности

Самодельный фрезер по дереву применяется для снятия фаски, оформления кромки, создания декоративной резьбы. Аналогичное устройство по металлу оснащено специальными фрезами и предназначено для работы с мягким металлом. При необходимости можно сделать фрезер для работы с пластиком, оргстеклом и прочими материалами.

Основными элементами инструмента являются шпиндель, мотор и фреза. Вращение от мотора передается на шпиндель с рабочей фрезой. Некоторые фрезеры по металлу и дереву работают от однофазной электросети переменного напряжения. Можно сделать ручные фрезеры своими руками на маленьком двигателе постоянного тока.

Для этого применяют различные фрезы. Выбор элемента зависит от предназначения будущего инструмента и обрабатываемого материала. Простые модели предназначены для обработки дерева. Для таких агрегатов характерна низкая скорость. Сложнее сделать своими руками фрезер по металлу, так как этот материал обладает высокой степенью жесткости и прочности.

Вернуться к оглавлению

Принцип действия и классификация

Для изготовления шпинделя применяют твердый металл, который должен соответствовать определенным требованиям по жесткости и твердости. Принцип работы любого фрезера заключается в следующем: ротор связан со шпинделем, на который фиксируется фреза. При включении инструмента в электросеть шпиндель начинает вращаться. Материал режется острыми ножами.

Точность выполняемой работы зависит от скорости вращения.

Стойка для фрезера выпиливается также из куска древесно-стружечной плиты.

Так как число оборотов зависит от плотности сырья, то самодельный инструмент рекомендуется укомплектовать регулятором.

Прежде чем соорудить фрезер, рекомендуется определиться с его типом. По способу применения специалисты различают следующие виды ручного фрезера:

  • ламельный — изготавливает пазы;
  • верхний — применяется для выполнения любой работы по дереву;
  • кромочный — изготавливает кромки и снимает фаску.

Верхний фрезер классифицируется на следующие виды:

  • неподвижный — жесткое крепление мотора;
  • погружной — мотор перемещается с фрезой.

Узкопрофильный инструмент подразделяют с учетом материала и деталей, к которым он применяется:

  • шипорезный станок;
  • для гипсокартона;
  • для получения паза и др.

Вернуться к оглавлению

Самостоятельное изготовление

Ручной инструмент, представленный из мотора, который вращает фрезу, можно сделать своими руками. Для этого потребуется фреза, электрический мотор и патрон. Двигатель можно взять от любого рабочего электрического прибора. Патрон можно взять от перфоратора, так как эта деталь выдерживает большую мощность.

Основанием для мотора является ПВХ либо стандартные листы ДСП. Основание вырезают и фиксируют к мотору. Патрон соединяют с двигателем с помощью специального переходника. Для этого потребуется помощь специалиста. Для полученного материала подбираются соответствующие фрезеры. Инструмент готов к эксплуатации.

Виды фрез для ручного фрезера.

Полученное ручное устройство можно превратить в станок. Для этого потребуется обустроить станину подходящих размеров и сделать отверстия в соответствующих местах. Такой универсальный станок, изготовленный в домашних условиях, не сможет дать достаточную скорость для проведения высококачественной работы. Его можно использовать для «грубой» работы по дереву.

В домашних условиях можно сделать ЧПУ станок. Он предназначен для производства изделия, спроектированного на компьютере. Аппарат с числовым программным управлением позволяет выполнить следующие работы:

  1. Фрезерование.
  2. Лазерная резка.
  3. Гравировка.
  4. Сверление.

Самодельный станок должен быть многофункциональным. Для его изготовления потребуется МДФ плита размером 1,5х1,5 м и фурнитура. Детали вырезают электролобзиком и дрелью. Чтобы в процессе работы стружка не разлеталась, делают пылеотсос. Полученный инструмент не применяют для обработки металла. Его можно использовать для работы с алюминием, бронзой, пенопластом и пластиком.

ЧПУ станок изготавливают своими руками с помощью алюминиевого профиля с сечением в 80х40х4 мм. Из него нарезают балки:

  • 2 шт. по 1300 мм;
  • 4 шт. по 460 мм.

В 2 швеллера с сечением в 50х30х4 мм вписывают направляющие. Ножки станка изготавливают из аналогичных элементов дивана. Каркас основания готов. В основе такого многофункционального инструмента находятся шаговые моторы.

Основными элементами ручного фрезера считаются мотор и фреза. Остальные детали устройства выполняют функции посредника, обеспечивая бесперебойную работу устройства. Поэтому при изготовлении ручного фрезера рекомендуется учитывать параметры мотора и фрезы.

Ручной самодельный инструмент обладает следующими преимуществами:

  • низкая цена;
  • обработка различной поверхности;
  • простая сборка конструкции и обслуживание;
  • легкая эксплуатация.

К недостаткам самодельных устройств специалисты относят низкую скорость обработки материала. Если аппарат оснащается стандартным мотором, которым укомплектовывают современные бытовые приборы, тогда для обработки сложных элементов и поверхностей не хватит оборотов. Чтобы устранить такой недостаток, применяют высокоскоростные двигатели. Их можно снять из современного перфоратора. Мощный агрегат позволит регулировать число оборотов для выполнения столярной работы любой сложности.

Самодельный фрезерный инструмент обладает низкой жесткостью и прочностью, так как изготавливается из подручных материалов. Вышеперечисленные преимущества и недостатки следует учитывать при изготовлении и работе с ручным самодельным устройством.

www.parnikiteplicy.ru

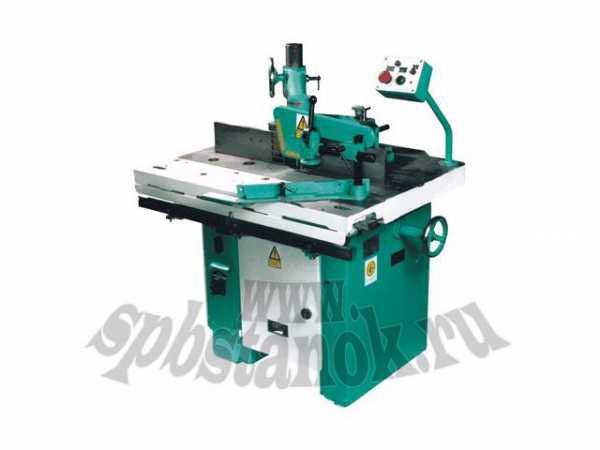

Фрезерные станки по дереву с нижним расположением двигателя.

Наша компания специализируется на поставках инструмента и оборудования для предприятий деревообработки. Одним из самых распространенных станков при производстве столярных изделий являются фрезерные станки с нижним расположением двигателей. Эти станки обеспечивают операцию фрезерования в процессе производства изделий из древесины.

Фрезерование — процесс механической обработки древесины специальным вращающимся инструментом, называемым фрезой. Цель фрезерования — получение деталей заданного размера и формы, а так же обеспечение требуемой чистоты обработанной поверхностей.

При фрезеровании главное движение резания обеспечивается зубьями фрезы по круговой траектории, а прямолинейное поступательное движение подачи совершает заготовка. Обеспечению этого служит конструкция фрезерного станка с нижним расположением шпинделя, которая в упрощенном виде представляет собой жесткую массивную станин на которой закреплен суппорт.

Суппорт со шпинделем, установленном на подшипниках перемещается по станине в вертикальном направлении и имеет регулировки и механизм фиксации. В прорезях стола станины устанавливаются направляющие линейки и прижимы. Электродвигатель и шпиндель фрезерного станка по дереву с нижним расположением шпинделя соединяются плоскоременной передачей. Шкив электродвигателя имеет специальную конструкцию, позволяющую изменять положение шпинделя по высоте, без изменения положения электродвигателя.

Фрезерные станки по дереву с нижним расположением шпинделя могут обеспечивать изготовление профильных, прямолинейных и криволинейных поверхностей. Прямолинейные детали фрезеруют при помощи опорной линейки, для криволинейных применяют специальные шаблоны и кольцо. Фрезерные станки с нижним расположением шпинделя находят применение при производстве дверей, окон, стульев и других изделий из массива древесины.

Нюансы выбора фрезерного станка по дереву.

Выбор фрезерного станка по дереву, а так же необходимость его оснащения теми или иными опциями часто возникающая задача перед производственниками деревообрабатывающих предприятий. Какой все-таки стоит выбрать фрезерный станок, чтобы он выполнял необходимые задачи с наибольшей эффективностью и удобством?

Во первых, нужно понимать, что фрезерные станки по дереву с нижним расположением шпинделя, как и многое другое оборудование для деревообработки, бывают легкого и тяжелого класса. Деление станков на классы, конечно, довольно зыбкое. Здесь нет конкретных критериев, но в общем случае под этим подразумевается, что станки легкого класса, просто напросто легче, потому что имеют меньшие габариты, оснащены более легкой станиной, менее мощным двигателем и на них могут устанавливаться фрезы меньшего максимального диаметра по сравнению с фрезерными станками тяжелого класса.

Во-вторых, фрезерные станки по дереву с нижним расположением шпинделя подразделяются на станки универсальные (ФСШ-1А (К), T1000L, FSN300A), используя которые производят фрезерные работы общего назначения и специализированные (T120 –TR, FS-550, TF110 TL Nova) предназначенные для выполнения конкретных задач (нарезка шипов, профилирование погонажа).

Для обеспечения выполнения специализированных задач фрезерные станки по дереву с нижним расположением шпинделя оснащаются специализированными приспособлениями (опциями), например шипорезной кареткой, возможностью наклона шпинделя или подвижным столом.

Опции для фрезерных станков по дереву.

Сменный шпиндель

В стандартной комплектации фрезерных станков установлен несъемный вал определенного диаметра, чаще всего диаметром 30 мм или 32мм. В процессе работы может возникнуть необходимость использования фрез с большим посадочным диаметром, чем на фрезерном станке. Эту задачу можно решить применением проставочных колец, но при этом могут возникать дополнительные вибрации, которые будут негативно влиять на подшипники вала и сам вал. Если же вы выбрали опцию Сменный (взаимозаменяемый) шпиндель (вал) и куплен вал на нужный диаметр, то вы просто меняете шпиндель и работаете с валом необходимой посадки. Также полезно приобрести вал с возможностью установки концевых фрез, что значительно расширит диапазон применяемого вами инструмента, а значит и расширит ваши возможности при изготовление изделий.

Патрон для концевых фрез

Данная опция позволяет использовать на фрезерном станке концевые фрезы. Бывает как комбинированая с обычным валом (FSN-300A), так и отдельным шпинделем (T45)

6 упоров (револьвер) для направляющей

Данная опция удобна для фрезерных станков настроенных для обработки погонажных изделий, т.к. позволяет минимизировать время перенастройки направляющей при смене изделий.

Расширения столов TL.

Как правило стандартная ширина стола фрезерного станка по дереву с нижним расположением шпинделя имеет ограниченный размер. Применение опции расширения стола позволяет увеличить его ширину в два или три раза, что позволяет обрабатывать более массивные заготовки.

Шипорезная каретка TR

Фрезерные станки по дереву с нижним расположением шпинделя, предназначенные для выборки шипов оснащаются специальной кареткой, так и называемой шипорезной. Шипорезная каретка подвижно закрепляется на специальных направляющих станины и позволяет фиксировать габаритные детали формирования шипового соединения их торцов. На шипорезной каретке фрезерного станка должны быть установлены зажимы, упорная линейка и торцовые ограничители.

Перемещение шипорезной каретки обычного фрезерного станка производится вручную. Существуют так же и версии специализированных высокопроизводительных шипорезных фрезерных станков с механизированным перемещением каретки, например с помощью пневматики или гидравлики. Пневматика или гидравлика так же применяется для управления зажимами и ограничителями.

Подвижной стол

Подвижной стол это уже не дополнительная опция, а особенность конструкции подающего стола некоторых модификаций фрезерных станков по дереву с нижним расположением шпинделя(T55 Elite S, ФСШ-1А (К), FSN300A). Благодаря такой конструкции подача заготовки на обработку фрезой производится плавно и равномерно.

Автоподатчик

Прямолинейное поступательное движение подачи заготовки по рабочему столу фрезерного станка по дереву с нижним расположением шпинделя производится вручную и по одной.

Применение автоподатчика обеспечивает равномерность подачи заготовок, повышение качества получаемого изделия и безопасность работы на фрезерном станке, а так же позволяет значительно увеличить производительность станка, что особенно важно при серийном производстве.

В общем случае - автоподатчик представляет собой группу вращающихся подающих вальцов. Конструкция автоподатчика позволяет подавать в станок заготовки с различием по толщине и исключает возврат заготовки. Скорость подачи может варьироваться в пределах 4—25 м/мин, плавно или ступенчато.

Специалисты нашей компании всегда готовы помочь Вам в подборе фрезерных станков по дереву с нижним расположением двигателей с учетом требуемого класса и необходимого состава опций.

Приглашаем к сотрудничеству. Вы можете позвонить нам по телефонам.

 +7(812) 718-69-24  +7(812) 718-69-25

Или отправить сообщение воспользовавшись формой обратной связи.

Другие Статьи Категории

www.spbstanok.ru

Делаем фрезерный станок своими руками.



Станок для фрезерования дерева и других материалов — очень полезная вещь для домашнего хозяйства. Сейчас не проблема найти подходящее оборудование, однако стоит оно неприлично дорого. А вот сделать фрезерный станок своими руками, не тратя большие деньги на фирменный или китайский аналог, под силу любому хозяйственному человеку. Для этого нужен электродвигатель подходящей мощности, стол и направляющая конструкция.

Привод для самодельного фрезерного станка

Проектируя несложный самодельный фрезерный станок, стоит обратить внимание на электропривод. Первый фактор – это мощность. Если станок делается для не глубокой выборки деревянных заготовок, то подойдёт и мотор с максимальной мощностью 500 Ватт. Однако такой станок будет часто глохнуть и не оправдает времени и средств, сэкономленных на приобретении маломощного двигателя. По наблюдениям, оптимальный вариант – поставить мотор с мощностью, начиная от 1100 Вт. Привод на 1 – 2 киловатта позволит применять любой тип фрез и делать обработку древесины в обычном режиме. Здесь подойдёт как стационарные электромоторы, так и приводы мощных ручных электроинструментов, таких как болгарка, дрель, ручной фрезер. Второй немаловажный фактор – оборотистость. Чем выше количество оборотов, тем чище и равномернее будет рез. Если двигатель рассчитан под бытовую сеть 220 вольт, то фантазировать на тему подключения не придётся. А вот трёхфазный асинхронный двигатель нужно подключать по особой схеме – звезда-треугольник, гарантирующей плавный запуск и выдачу максимально возможной в этой ситуации мощности (при включении трёхфазного электромотора в однофазную сеть, теряется от 30 до 50 процентов КПД).

Изготавливаем самодельный лифт для фрезера

Собрать самодельный фрезерный станок из подручных материалов – это полдела. Важно сделать его. Это даст возможность выставить рез фрезы по высоте без особых усилий, не тратя много времени. На фото показан способ сборки простого регулировочного лифта, выполненного из толстых фанерных листов. Сама конструкция крепится к крышке стола. Станок получится без шкивов и ремней, а фрезы будут насаживаться на вал самого двигателя. Поэтому привод изначально должен быть с высокими оборотами. Лифт для фрезерного станка состоит из несущего корпуса, каретки, скользящих полозьев, резьбовой оси и фиксирующего винта. При вращении оси каретка с мотором перемещается вверх или вниз по оси. Полозья исполняют роль направляющих ограничителей. Фиксирующим винтом закрепляют каретку неподвижно после выставления по высоте. Несущий корпус удерживает всю конструкцию и крепится к крышке верстака снизу. Важно, чтобы каретка с двигателем не шаталась в корпусе, иначе при фрезеровании выборка древесины будет неравномерной и не красивой. Такое приспособление для фрезерного станка обеспечивает плавное регулирование вылета сменной фрезы над поверхностью стола. Для большего удобства можно снабдить лифт самодельными шестернями и вынести поворотный рычаг сбоку, а не сверху.

Самодельный стол для фрезерного станка

Если нет готового стола, и Вы самостоятельно его изготавливаете, то нужно учесть, что разные материалы по-разному ведут себя во время эксплуатации. Например, самодельный стол для фрезера, сделанный из дерева, боится влаги, зато деревянные конструкции проще изготовить и они частично поглощают вибрации. Как видно на фото, направляющие для упора обрабатываемой заготовки, также можно сделать из ДСП или фанеры с возможностью регулировки положения в горизонтальной плоскости. Что касается стружки, то в самодельных конструкциях часто применяют старый ненужный пылесос. Не стоит забывать о технике безопасности – всё неиспользуемое в работе пространство вокруг вращающейся фрезы должно быть закрыто. Также не лишним будет сделать прижимной механизм, для фиксации проталкиваемой по ходу заготовки.



Фрезерование является частным случаем строгания и осуществляется на фрезерных станках. В то время как строгальные станки по дереву применяются главным образом для обработки плоских поверхностей, фрезерные станки служат преимущественно для фасонной обработки материала как по прямому, так и по кривому контуру.

Рабочим инструментом фрезерных станков является быстро вращающаяся ножевая головка, чаще всего расположенная вертикально.

Из большого количества разнообразных конструкций фрезерных станков в промышленности применяются следующие:

1)одношпиндельные обыкновенные (с вертикальным шпинделем),

2)одношпиндельные с наклоняющимся столом или шпинделем,

3)копировальные с верхним шпинделем,

4)копировальные с горизонтальным шпинделем (применяются при обработке деревянных воздушных винтов).

Во всех перечисленных конструкциях, за исключением последней, подача материала ручная.

Привод в большинстве современных станков электрифицированный.

Фрезерные одношпиндельные станки

Устройство станка (рис. 250). На чугунной станине 1 укреплен горизонтальный точно выстроганный стол 5 с двумя шпунтовыми гнездами для крепления направляющих линеек. Под столом на салазках 2, передвигающихся по направляющим 4, установлен на двух подшипниках и подпятнике шпиндель 3, несущий в верхней своей части вставной шпиндель 6, на который насаживается режущий инструмент. При помощи винта 10 с маховичком или конической зубчатой передачи с маховичком 9 салазки со шпинделем можно опускать и подымать. Шпиндель приводится во• вращение посредством ременной передачи от мотора, от контрпривода или непосредственно от вала мотора. Чтобы сделать самодельный фрезерный станок по дереву своими руками необходимо:

Для придания шпинделю большей устойчивости при фрезеровании деталей, имеющих большую высоту, или при повышенных нагрузках на шпиндель на столе станка устанавливается и закрепляется на кронштейне верхний упор 7. Для направления изделия при обработке пользуются направляющей линейкой 8 или направляющим кольцом.

Фрезерные станки бывают с горизонтальным столом или же с наклоняющимся столом или шпинделем. Станки последнего типа кроме выполнения обыкновенных фрезерных работ позволяют обрабатывать материал под углом при помощи ножевых головок значительно меньшего диаметра (рис. 251) и давать более равномерную и чистую поверхность.

Станок с наклоняющимся шпинделем более удобен и безопасен в работе, чем станок с наклоняющимся столом.

В ряде случаев при обработке кривых деталей во избежание закола древесины необходимо менять направление вращения резца (шпинделя) или же переставлять изделие. Для этой цели очень удобны двухшпиндельные фрезерные станки (рис. 252). Шпиндели этих станков вращаются в противоположных направлениях.

Самодельный фрезерный станок по дереву своими руками image140

Рис. 251. Форма фрезы для обработки одного и того же профиля при работе на обычном фрезерном станке а и на станке с наклонным столом или шпинделем б.

Основные элементы конструкции этих станков те же, что и обыкновенного одношпиндельного станка.

Характеристики фрезерных станков приведены в табл. 106.

Обычные скорости резания на фрезерных станках t=19-50 м/сек, подача с=5-20 м/мин.

Вставные фрезерные шпиндели.

Для установки режущего инструмента на фрезерных станках применяются вставные шпиндели (рис. 253). Шпиндель № 1 допускает установку только плоских ножей в радиальном направлении. Шпиндели № 2 и 3 применяются для работы плоскими ножами, устанавливаемыми тангентально между шайбами, и для работы с круглыми ножевыми головками и с фрезами. Для установки фрезы или ножей на нужной высоте, на шпиндель надевается ряд колец.

Самодельный фрезерный станок по дереву своими руками image141

Рис. 253. Вставные шпиндели фрезерного станка.

Шпиндель № 4 применяется для установки квадратных ножевых головок и специальных самоцентрирующихся патронов (букс).

Рабочий диаметр шпинделя обрабатывается по 2-му классу точности для скользящей посадки.

Хвостовик шпинделя обрабатывается под конус Морзе.

Типовые данные вставных шпинделей.

Шпиндель № 1. С центральным креплением ножа, диаметр рабочей части 31 мм, длина рабочей части 180 мм, паз для установки ножа 118×6 мм,

Шпиндель № 2. Диаметр рабочей части 25 мм.

Допускает установку двух ножей между шайбами. Для установки ножей на фланце шпинделя отфрезерованы параллельные пазы, расстояние между которыми равно 16 мм. К шпинделю прилагается шесть колец для крепления ножей различной высоты. Наружный диаметр кольца 43 мм. Наибольшая высота ножей 90 мм.

Шпиндель № 3. Диаметр рабочей части 19 мм. Шпиндель по назначению аналогичен шпинделю № 2, но несколько легче. Расстояние между ножами12,5 мм. Наибольшая высота ножа 65 мм. Наружный диаметр кольца 35 мм.

Шпиндель № 4. Диаметр рабочей части 25 мм. Предназначен для установки квадратных и круглых ножевых головок высотой до 100 мм.

Квадратная головка применяется для установки ножей толщиной до 12 мм. Высота головки 100 мм. Диаметр отверстия для шпинделя 25 мм.

Затяжка гайки при установке ножей, фрез или ножевых головок на шпинделе производится ключом от руки доотказа. Применение рычагов для затяжки недопустимо.

Гайка должна полностью находить на резьбу. Выступающий конец резьбы должен быть не короче 1 мм.

Одношпиндельные копировально – фрезерные станки с верхним шпинделем

Применяются для производства различного рода копировальных работ, не требующих большой мощности. На них можно выполнять как фрезерные, так » сверлильные работы, поэтому эти станки очень удобны для выполнения ажурных работ, так как заменяют одновременно сверлильный и фрезерный станки и лобзик. В качестве рабочего инструмента применяются специальные чисто режущие фрезы, которые при большом числе оборотов шпинделя дают исключительно чисто обработанную поверхность.

Одношпиндельные копировальные фрезерные станки с верхним шпинделем с большим успехом могут применяться для изготовления ажурных рам, калибровки бобышек, книц, стенок нервюр и т. п.

Устройство станка

Основой станка является солидная чугунная станина, верхняя часть которой имеет серповидно изогнутую форму и служит кронштейном для установки на ней электромотора. Последний устанавливается в направляющих и при помощи системы рычагов может перемещаться по ним вверх и вниз при действии на педаль, имеющую стопорное приспособление. Вал ротора мотора соединен со шпинделем, на котором укрепляется американский или специальный самоцентрирующийся патрон с рабочим инструментом.

В нижней части станины на подвижном кронштейне установлен стол, который может перемещаться в вертикальном направлении по направляющим при помощи маховичка. В некоторых конструкциях стол можно перемещать вертикально и в процессе работы, нажимая на педаль. В этих конструкциях электромотор со шпинделем остается неподвижным.

Стол может передвигаться или только в вертикальной плоскости или же плита стола делается передвижной – в горизонтальной плоскости (вправо, влево, вперед и назад).

Первоначальная установка станка в рабочее положение производится в соответствии с высотой (толщиной) обрабатываемого изделия маховичком, а затем уже подача осуществляется или перемещением мотора или перемещением стола при помощи педального механизма.

Настольный трехкоординатный фрезерный станок типа CNCТом МакУайр (Tom McWire) 25



Ниже предлагается инструкция по созданию фрезерного станка, управляемого ПК. С помощью описанного ниже способа обработка поверхности станком, контролируемым компьютером, может стать доступной любому смертному. Это слишком маленький станок, чтобы определить его на отдельный стол, однако, можно с легкостью увеличить размеры конструкции. Чтобы собрать такой станок много денег не потребуется, вся конструкция обойдется не дороже 200 долларов США. Абсолютно все детали можно купить в любом магазине. С помощью станка можно делать гравировки на плоскости и печатной плате, а также фрезеровать в объеме и вырезать различные фигуры из пенопласта, дерева, пластика и других мягких материалов.

шаг 1 — Рама

В качестве рамы должна быть использована плоская поверхность, на которой все оборудование будет установлено горизонтально. Кроме этого рама должна иметь U-образное колено, чтобы крепко удержать ось Z (верхнюю и нижнюю часть с двигателем). Ради хохмы я взял трубу толщиной около 2,5см, оказалось, это очень удобный вариант. Когда требовалось что-то отрегулировать, я просто ударял по ней молотком. Как вы видите, свая, которая держит ось Z, необязательно должна располагаться в центре, однако, она должна быть прочной, и водопроводная труба для этого отлично подходит. Затем, когда вы удостоверитесь, что стыки труб находятся там, где нужно, воспользуйтесь герметиком, тогда конструкция станет еще прочнее.

шаг 2 — Направляющие и двигатель оси Х

Сейчас самое время добавить направляющие к платформе оси Х. Эти направляющие из алюминия с U-образной выемкой имеют ширину 1,9 см. Купить их можно в любом магазине, где продаются металлические изделия. Под каждую направляющую на стыке с осью подложите шайбу, чтобы они не располагались вплотную друг другу. Ничего страшного, если направляющие не будут идеально параллельными. Почему – узнаете позже. Теперь установите шаговый двигатель с держателем как на фото. Присоедините его на ¼ длины шпильками c резьбой к валу электродвигателя с небольшим кусочком резинового шланга (1 см термоусадочной трубки). Теперь все готово для установки подвижной части оси Х (платформа).

шаг 3 — Основа конструкции – ось X

возьмите кусок пластика (я использовал оргстекло) или металла, нужно что-то прочное и плоское, и прикрепите его к U-образной раме. А теперь коварная часть. Круглая штука называется подшипником. Можете достать ее из двигателя или купить в специализированном магазине. Закрепите ее на куске алюминия. Возьмите стяжную гайку 0,5 см и вкрутите ее в алюминий, как показано на фото. Подшипник служит креплением для платформы Х с направляющей Х, а стяжная гайка позволит двигателю ходить взад и вперед по платформе. Не помешает смазать направляющие и стяжную гайку.

шаг 4 — Платформа Y

Платформа Y – это то же самое, что и платформа X, только повернутая на 90 градусов. Устанавливаем две направляющие и двигатель на платформе Х (в горизонтальной плоскости), берем кусок плоского материала и U-образный профиль и собираем подвижную платформу Y. Не забудьте о подшипнике и стяжной гайке. Когда все сделаете, должно получиться нечто подобное.

шаг 5 — Собираем ось Z

И снова мы повторяем схему создания платформ Х и Y для сборки платформы Z. Возьмите плоский материал, здесь я использовал белое оргстекло. Прикрепите направляющие и двигатель, и снова U-образный профиль и подшипник дополняют конструкцию. История со стяжной гайкой немного изменится (см. фото). Четыре стойки, располагающиеся на платформе, будут держать двигатель. Поскольку платформа будет двигаться вверх и вниз, под весом двигателя она может соскочить с направляющих. Чтобы это предотвратить, добавим по роликовому подшипнику к каждому концу направляющей.

шаг 6 — Продолжаем сборку

Теперь закрепляем двигатель в платформе Z, затем инсталлируем платформу в раму. Вот, собственно, и оно. Пока что это чисто механическая конструкция. Далее мы подключим электродвигатели к контроллеру и запустим программу на ПК. Но это я оставлю для последующих статей.

шаг 7 — Что он делает

Если вы заинтересовались этой статьей, похоже, вы уже имеете представление, что можно делать с помощью трехкоординатного фрезерного станка, управляемого компьютером. Удивительно, какой точности можно добиться, если немного над ним поколдовать. Убедитесь, что направляющие держатся крепко и располагаются ровно. Хорошо закрепите роликовый подшипник, чтобы платформа не двигалась.

Я использовал станок для создания печатных плат. Он отлично подойдет и для гравирования именных жетонов и значков, моддинга во всех его начинаниях и проявлениях. Здорово наблюдать, как станок вырезает объемную деталь из пенопласта или пластмассы.

ПРЕДУПРЕЖДЕНИЕ необходимо иметь соответствующую программу. Некоторые производители предлагают готовые комплекты из двигателей, драйверов и программ. Так процедура облегчается, но денег придется заплатить больше.

фрезерный станок своими руками

фрезерный станок своими руками

шаг 8 — Ролик «Гравировать легко»

шаг 9 — Гравировка

Я снова собрал свою машинку после написания этой статьи, сделал кое-какую гравировку и обработал печатную плату.

(P.S. хотел использовать в качестве материала сыр, но что-то не пошло и пришлось его съесть.)

Фрезерование пластика проходит гладко, но вот для печатной платы в левой части резка пошла слишком глубоко. Именно после таких недочетов и хочется настроить станок на более точную работу. Возьмите немного алюминиевой фольги и подложите ее под направляющие оси Y. По мере того как платформа движется слева направо, высота изменяться не должна.

Заметьте, я закрепляю обрабатываемый материал клейкой лентой. Во всей этой конструкции мне нравится то, что любую проблему несложно решить, так как конструкция состоит из простых элементов.

]]>http://modnews.ru/modding/view/8569]]>

]]>http://brigadeer.ru/instrument-stolyara/frezernye-stanki-i-frezerovanie....]]>

]]>http://ukrlot.com/frezernyj_svoimi_rukami.html]]>

kazap.ru

Как сделать фрезерный станок - фрезерный станок: изготовление

Для хозяйственного человека фрезерный станок необходим, и найти ему применение не составит труда. Купить такое оборудование несложно, но оно стоит денег и, кстати, немалых. При желании, владея некоторыми знаниями, фрезерный станок можно сделать собственными силами. Для этого понадобятся электродвигатель определенной мощности, рабочий стол и конструкция с направляющими элементами. О том, как сделать фрезерный станок своими руками, пойдет речь дальше.

Подбор электрического привода

Занимаясь разработкой самодельного фрезерного агрегата сначала нужно подобрать электрический двигатель, мощность которого должна обеспечивать бесперебойную работу станка при обработке заготовок.

  • Для поверхностной выборки заготовок из дерева вполне подойдет электропривод мощностью 500 Вт.
  • При более глубокой обработке деталей такой мотор будет не будет развивать необходимую мощность, поэтому окажется малопригоден и не оправдает своего предназначения. Для более полноценной работы станка необходимо установить электродвигатель мощностью от 1,1 кВт и больше.
  • При установленном электродвигателе от 1,1 до 2 кВт можно применять фрезы любой конфигурации и обрабатывать древесину в бесперебойном режиме.

В качестве двигателя в самодельный фрезерный станок можно вставить как стационарный привод, так и мотор от ручных электроинструментов большой мощности – дрели или болгарки.

Кроме мощности необходимо обращать внимание на количество оборотов, которое выдает двигатель. С увеличением количества оборотов рез будет равномернее и поверхность обрабатываемой заготовки чище. Если для мотора используется бытовая сеть, то сложностей возникнуть не должно – подключение к розетке, которая выдает 220 В, не составит труда. Иначе предстоит дело с трехфазным асинхронным двигателем. Для него предвидится схема звезда-треугольник, при которой запуск происходит плавно, а мощность выдается максимальная. Если для включения такого двигателя будет задействована сеть на одну фазу, то КПД мотора может упасть на треть или в 2 раза.

Изготовление для фрезера лифта

Чтобы легко выставлять по высоте резец фрезы в конструкции станка нужно предусмотреть лифт. Представленный чертеж хорошо демонстрирует, как собирается лифт, которым легко управлять. Он изготавливается из толстой фанеры и фиксируется к крышке стола. Так как фрезы насаживаются на вал самого привода, в конструкции станка отсутствуют ремни и шкивы. В связи с этим обороты должны быть большими.

Лифт для фрезера
  • В состав лифта для фрезерного агрегата входят корпус, каретка, полозья скольжения, ось с резьбой и закрепляющий винт.
  • При вращении рабочей части привод с кареткой двигается по вертикальной оси вниз или вверх.
  • Скользящие полозья ограничивают направление движения фрезы.
  • После выставления рабочей части по вертикали закрепляющий винт неподвижно фиксирует каретку.
  • Удерживающий корпус несет на себе всю конструкцию с лифтом и фиксируется к крышке станка в нижней части.
Обратите внимание! Мотор с кареткой не должны шататься, иначе при работе выборка в заготовке будет некачественной. Выход фрезы над плоскостью стола при таком устройстве корпуса будет плавно регулироваться. Чтобы удобнее было работать, поворотный рычаг лифта с помощью самодельных шестеренок можно перенести с верхней части конструкции на боковую.
Фрезерный стол

Если отсутствует стол, его можно изготовить самостоятельно. Для его производства можно использовать разные материалы. Можно, например, соорудить стол из дерева, который хотя и боится влаги, но зато хорошо поглощает вибрации. Так как обработка по дереву предполагает выход достаточного количества стружки, то к конструкции фрезерного станка можно приспособить старый пылесос.

Видео

Смотрите, как можно сделать фрезерный станок из болгарки:

stroysvoimirukami.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
