ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60 град

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°

ГОСТ 6111-52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°

ГОСТ
6111-52*

Взамен
ОСТ 20010-38

Утвержден Управлением по стандартизации при Совете Министров Союза ССР 10 января 1952 г. Срок введения установлен

с 01.10.52

Проверен в 1984 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков.

Примечание.

1. В трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262-75 соединения с конической резьбой должны выполняться по ГОСТ 6211-81.

2. (Исключен, Изм. № 2).

1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.

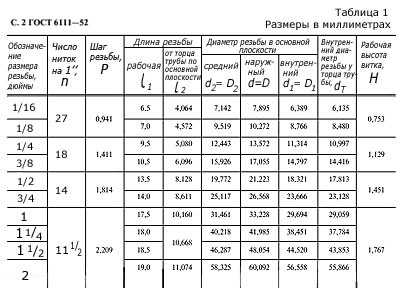

Таблица 1

Обозначение, размера резьбы

Число ниток на 1 ¢ ¢

Размер в мм

Шаг резьбы

Длина резьбы

диаметр резьбы в основной плоскости

Внутренний диаметр резьбы у торца трубы

Рабочая высота витка

рабочая

от торца трубы до основной плоскости

средний

наружный

внутренний

дюймы

n

Р

l 1

l 2

d 2 = D 2

d = D

d 1 = D 1

dT

H

1 /16

27

0,941

6,5

4,064

7,142

7,895

6,389

6,135

0,753

1 /8

27

0,941

7,0

4,572

9,519

10,272

8,766

8,480

0,753

¼

18

1,411

9,5

5,080

12,443

13,572

11,314

10,997

1,129

3 /8

18

1,411

10,5

6,096

15,926

17,055

14,797

14,416

1,129

½

14

1,814

13,5

8,128

19,772

21,223

18,321

17,813

1,451

¾

14

1,814

14,0

8,611

25,117

26,568

23,666

23,128

1,451

1

11 ½

2,209

17,5

10,160

31,461

33,228

29,694

29,059

1,767

11 ½

2,209

18,0

10,668

40,218

41,985

38,451

37,784

1,767

1 ½

11 ½

2,209

18,5

10,668

46,287

48,054

44,520

43,853

1,767

2

11 ½

2,209

19,0

11,074

58,325

60,092

56,558

55,866

1,767

Примечания:

1. При свинчивании без натяга трубы и муфты с номинальными размерами резьбы основная плоскость резьбы трубы совпадает с торцом муфты.

2. Размер dT справочный.

3. Вместо резьбы 1/16 ¢ ¢ допускается применять резьбу М6 ´ 1 коническую по ГОСТ 19853-74.

4. Число витков с полным профилем в резьбовом сопряжении не должно быть менее двух.

5. Допускается уменьшать размер l 2 (расстояние от основной плоскости до торца трубы), при этом должно быть соблюдено требование п. 4 настоящего стандарта о разности размеров l 1 - l 2 .

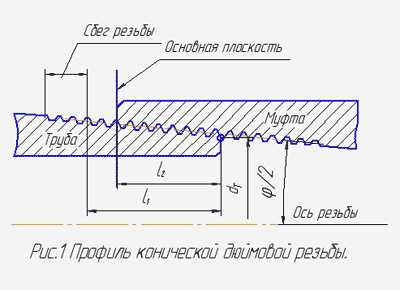

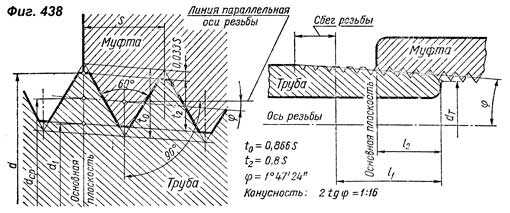

Черт. 1

Шаг резьбы измеряется параллельно оси резьбы.

Биссектриса угла профиля перпендикулярна к оси резьбы.

Условное обозначение конической резьбы 3/4 ¢ ¢:

К 3/4 ¢ ¢ ГОСТ 6111-52

(Измененная редакция, Изм. № 2).

2. Резьба трубы (наружная резьба) проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы D l2 ( черт. 2) относительно номинального расположения не должно превышать ±Р (шаг резьбы).

Черт. 2

(Измененная редакция, Изм. № 1, 2).

3. Резьба муфты (внутренняя резьба) проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты D l2 ( черт. 3) относительно номинального расположения не должно превышать ±Р (шаг резьбы).

Черт. 3

(Измененная редакция, Изм. № 1, 2).

4. Разность размеров l1- l2 должна быть не менее разности указанных в табл. 1 номинальных размеров l1 и l2.

5. Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы ( d h1 и d h2 по черт. 4) не должны превышать:

Таблица 2

Обозначение размера резьбы

h 1 =h2=1/2H1

d h 1 = d h 2

мм

1 /16 и 1 /8 ¢ ¢

0,3765

-0,045

1 / 4 и 3 /8 ¢ ¢

0,5645

-0,065

1 / 2 и ¾ ¢ ¢

0,7255

-0,085

1 - 2 ¢ ¢

0,8835

-0,085

Черт. 4

(Измененная редакция, Изм. № 2).

6. Отклонения половины угла профиля, угла уклона ( j/2) и отклонение по шагу резьбы (отклонения расстояний между любыми витками) не должны превышать:

Таблица 3

Обозначение размера резьбы дюймы

Предельное отклонение

половины угла профиля

угла уклона

по шагу резьбы

для наружной резьбы

для внутренней резьбы

на длине до 10 мм

на длине св. 10 мм

мм

1 /16 и 1 /8 ¢ ¢

±1°

+12 ¢

-12 ¢

±0,02

±0,04

-6 ¢

+6 ¢

1 /4 - 2 ¢ ¢

±45 ¢

+10 ¢

-10 ¢

-5 ¢

+5 ¢

(Измененная редакция, Изм. № 1, 2).

Еще документы скачать бесплатно

www.gosthelp.ru

Резьба коническая дюймовая.

1   2  3  4  5  6  7  8  9  10  11


Дюймовая коническая резьба предназначена для резьбовых соединений топливных, масляных, водяных и воздушных трубопроводов машин и станков. Конические резьбы, применяемые, главным образом , в соединениях труб, ранее стандартизовались на основе дюймовой системы мер. Наибольшее применение получили трубная коническая резьба и коническая дюймовая резьба с углом профиля 60°. В настоящее время в мировой практике все больше распространение получает коническая метрическая резьба, одним из преимуществ которой является возможность получения соединения наружной конической, с внутренней цилиндрической метрической резьбой. Перспективы применения конической дюймовой резьбы с углом профиля 60° весьма ограничены в связи с внедрением конической метрической резьбы.

Существенным недостатком конической дюймовой резьбы является то, что она не имеет согласованной с ней цилиндрической резьбы и, следовательно, не позволяет получить коническо-цилиндрические соединения.

Угол профиля дюймовой конической резьбы равен 60°.

Биссектриса угла профиля перпендикулярна оси трубы.

Шаг резьбы задается числом ниток на 1° и измеряется параллельно оси трубы.

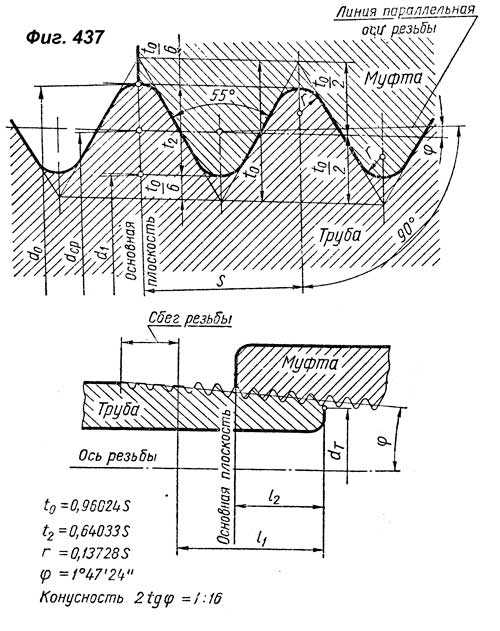

Угол наклона конуса φ/2 равен 1°47' 24''.

Основная плоскость трубы при свинчивании без натяга совпадает с торцом муфты.

Коническая дюймовая резьба имеет притупление вершины и впадины, притупления витков этой резьбы значительно меньше притуплений метрической крепежной резьбы, что способствует достижению непроницаемости.

Резьба коническая дюймовая с углом профиля 60° изготавливается по ГОСТ 6111-52. Принятый в стандартах номинальный профиль показан на рис. 1

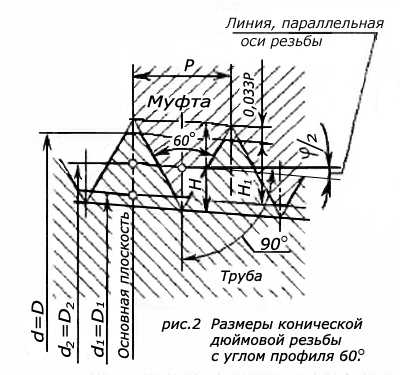

Основные размеры резьбы указаны на рис.2 и в таблице 1.

Допуски размеров конической дюймовой резьбы с углом профиля 60°.

Согласно ГОСТ 6111-52 наружная резьба проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы при этом относительно номинального расположения не должно превышать ±Р (шаг резьбы) рис. 3.

Внутренняя резьба проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты относительно номинального расположения не должно превышать ±Р (шаг резьбы) рис.4.

Разность размеров l1 и l2 должна быть не менее указанных в таблице 1 номинальных размеров l1 и l2.

Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы (dh1 и dh2) рис.5, не должны превышать значений указанных в таблице 2.

Отклонение половины угла профиля, угла уклона (φ/2) и отклонения по шагу резьбы (отклонения расстояний между любыми витками) не должно превышать значений указанных в таблице 3.

Пример условного обозначения конической резьбы 1/8'' : К 3/4'' ГОСТ 6111-52.

Контроль конической дюймовой резьбы.

Средний диаметр наружной конической резьбы измеряется на универсальном микроскопе теневым способом или с помощью ножей.

При измерении среднего диаметра калибр-пробку устанавливают на центрах микроскопа так, чтобы меньший торец находился справа. Визируют меньший торец по измерительному ножу и измеряют расстояние L1 от торца до вершины одного из витков, который визируется по сторонам профиля. Измеряют средний диаметр по правым и левым сторонам профиля этого витка. Размер среднего диаметра резьбы на расстоянии L1 от меньшего торца (dсрL1) подсчитывается по формуле (1).

где F-поправка, определяемая по формуле (2),

где К-конусность; &phi - угол уклона; α-угол профиля резьбы; S-шаг резьбы. Средний диаметр в основной плоскости находится по формуле (3).

где L-расстояние от большого торца до меньшего (действительная высота калибра) в мм; а-расстояние от большого торца до основной плоскости в мм. Конусность определяется по формуле (4)

где dсрL2 и dсрL1 – два диаметра на расстоянии L2 и L1 от меньшего торца. Овальность резьбы по среднему диаметру определяется разностью его значений в основной плоскости, измеренных в двух положениях с поворотом резьбы на 90°.

Калибры пробки конических резьб измеряются также методом проволочек рисунок 5. На пинольную трубку 5 горизонтального оптимитра или измерительной машины устанавливается наконечник типа НГЛ-3, а на трубку оптимитра 1 – наконечник типа НГП-8. На столике прибора на брусок-подкладку 3 высотой 15-20 мм укладывают блок концевых мер 2, по которому устанавливают прибор на нуль. Размер блока подсчитывается по формуле (5).

где dсрL1 – средний диаметр на расстоянии L1 от меньшего торца;

где dп – диаметр проволочки в мм, определяемый по формуле 7

Где S – шаг резьбы; α/2 – половина угла профиля.

На блок концевых мер 2 калибр устанавливают меньшим торцом. Столик прибора 4, устанавливают по блоку концевых мер, опускают так, чтобы против измерительных наконечников оказалась первая из впадин, отмеченных заранее риской (размер от этой впадины до торца должен быть предварительно измерен на универсальном микроскопе). Во впадину резьбы вкладывают проволочку и с противоположной стороны во впадину, расположенную выше отмеченной, вторую проволочку. Измеряется размер P2. Затем вторую проволочку перекладывают в соседнюю нижнюю впадину и измеряют размер Р1. Средний диаметр резьбы на расстоянии L1 от меньшего торца подсчитывается по формуле 8.

Средний диаметр в основной плоскости подсчитывается по формуле 3.

Шаг конических резьб у калибров-пробок измеряют на универсальном микроскопе теневым способом или с помощью ножей. Измерения производят параллельно оси резьбы. Калибр устанавливают на центрах микроскопа. В случае измерения теневым способом перекрестие окулярной сетки накладывают на вершину изображения витка резьбы. Это достигается последовательным наложением центральной штриховой линии (при повороте окулярной пластины) на обе стороны профиля витка.

Если штриховая линия при повороте окулярной сетки накладывается без просвета на обе боковые стороны профиля, то это означает, что перекрестие сетки совмещено с вершиной угла профиля резьбы. Проделав эту операцию на двух витках и сняв при этом отсчеты по продольной шкале микроскопа, подсчитывают значение шага как разность этих отсчетов.

Для исключения влияния перекоса резьбы относительно оси, измерения производят по правым и левым сторонам профиля и берут среднее арифметическое.

Угол профиля резьбы измеряют обычно одновременно с измерением шага теневым способом или с помощью ножей.

В заключении необходимо отметить, что применение резьбы по ГОСТ 6111-52, обязательно для изделий, на которые установлены стандарты, предусматривающие соединения с этой резьбой. Во всех других случаях допускается применение трубной конической резьбы.

Если у Вас есть вопросы можно задать их ЗДЕСЬ.

1   2  3  4  5  6  7  8  9  10  11

Список последних статей.



Автор: Саляхутдинов Роман

"БОСК 8.0"

Познай Все Cекреты КОМПАС-3D

  • Более 100 наглядных видеоуроков;
  • Возможность быстрее стать опытным специалистом КОМПАС-3D;
  • Умение проектировать 3D изделия (деталей и сборок) любой степени сложности;
  • Гарантии доставки и возврата.

>> Читать Полное Описание <<



Автор: Саляхутдинов Роман

"БОСК 5.0"

Новый Видеокурс. "Твердотельное и Поверхностное Моделирование в КОМПАС-3D"

  • Большая свобода в обращении с поверхностями;
  • Возможность формирования таких форм, которые при твердотельном моделировании представить невозможно;
  • Новый уровень моделирования;
  • Гарантии доставки и возврата.

>> Читать Полное Описание <<



Автор: Саляхутдинов Роман

"Эффективная работа в SolidWorks"

Видеокурс. "Эффективная работа в SolidWorks" поможет Вам:

  • Многократно сократить временя на освоение программы;
  • Научит проектировать 3D изделия (деталей и сборок) любой степени сложности; создавать конструкторскую документацию; проводить инженерный анализ.
  • Поможет быстрее стать грамотным специалистом;
  • Гарантии доставки и возврата.

>> Читать Полное Описание <<



Автор: Дмитрий Родин

"AutoCAD ЭКСПЕРТ"

Видео самоучитель По AutoCAD

  • 60 наглядных видеоуроков;
  • Более 15 часов только AutoCAD;
  • Создание проектов с нуля прямо у Вас на глазах;
  • 365-дневная гарантия


>> Читать Полное Описание <<

tehkd.ru

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60 град

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°

ГОСТ 6111-52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°

ГОСТ
6111-52*

Взамен
ОСТ 20010-38

Утвержден Управлением по стандартизации при Совете Министров Союза ССР 10 января 1952 г. Срок введения установлен

с 01.10.52

Проверен в 1984 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков.

Примечание.

1. В трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262-75 соединения с конической резьбой должны выполняться по ГОСТ 6211-81.

2. (Исключен, Изм. № 2).

1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.

Таблица 1

Обозначение, размера резьбы

Число ниток на 1 ¢ ¢

Размер в мм

Шаг резьбы

Длина резьбы

диаметр резьбы в основной плоскости

Внутренний диаметр резьбы у торца трубы

Рабочая высота витка

рабочая

от торца трубы до основной плоскости

средний

наружный

внутренний

дюймы

n

Р

l 1

l 2

d 2 = D 2

d = D

d 1 = D 1

dT

H

1 /16

27

0,941

6,5

4,064

7,142

7,895

6,389

6,135

0,753

1 /8

27

0,941

7,0

4,572

9,519

10,272

8,766

8,480

0,753

¼

18

1,411

9,5

5,080

12,443

13,572

11,314

10,997

1,129

3 /8

18

1,411

10,5

6,096

15,926

17,055

14,797

14,416

1,129

½

14

1,814

13,5

8,128

19,772

21,223

18,321

17,813

1,451

¾

14

1,814

14,0

8,611

25,117

26,568

23,666

23,128

1,451

1

11 ½

2,209

17,5

10,160

31,461

33,228

29,694

29,059

1,767

11 ½

2,209

18,0

10,668

40,218

41,985

38,451

37,784

1,767

1 ½

11 ½

2,209

18,5

10,668

46,287

48,054

44,520

43,853

1,767

2

11 ½

2,209

19,0

11,074

58,325

60,092

56,558

55,866

1,767

Примечания:

1. При свинчивании без натяга трубы и муфты с номинальными размерами резьбы основная плоскость резьбы трубы совпадает с торцом муфты.

2. Размер dT справочный.

3. Вместо резьбы 1/16 ¢ ¢ допускается применять резьбу М6 ´ 1 коническую по ГОСТ 19853-74.

4. Число витков с полным профилем в резьбовом сопряжении не должно быть менее двух.

5. Допускается уменьшать размер l 2 (расстояние от основной плоскости до торца трубы), при этом должно быть соблюдено требование п. 4 настоящего стандарта о разности размеров l 1 - l 2 .

Черт. 1

Шаг резьбы измеряется параллельно оси резьбы.

Биссектриса угла профиля перпендикулярна к оси резьбы.

Условное обозначение конической резьбы 3/4 ¢ ¢:

К 3/4 ¢ ¢ ГОСТ 6111-52

(Измененная редакция, Изм. № 2).

2. Резьба трубы (наружная резьба) проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы D l2 ( черт. 2) относительно номинального расположения не должно превышать ±Р (шаг резьбы).

Черт. 2

(Измененная редакция, Изм. № 1, 2).

3. Резьба муфты (внутренняя резьба) проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты D l2 ( черт. 3) относительно номинального расположения не должно превышать ±Р (шаг резьбы).

Черт. 3

(Измененная редакция, Изм. № 1, 2).

4. Разность размеров l1- l2 должна быть не менее разности указанных в табл. 1 номинальных размеров l1 и l2.

5. Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы ( d h1 и d h2 по черт. 4) не должны превышать:

Таблица 2

Обозначение размера резьбы

h 1 =h2=1/2H1

d h 1 = d h 2

мм

1 /16 и 1 /8 ¢ ¢

0,3765

-0,045

1 / 4 и 3 /8 ¢ ¢

0,5645

-0,065

1 / 2 и ¾ ¢ ¢

0,7255

-0,085

1 - 2 ¢ ¢

0,8835

-0,085

Черт. 4

(Измененная редакция, Изм. № 2).

6. Отклонения половины угла профиля, угла уклона ( j/2) и отклонение по шагу резьбы (отклонения расстояний между любыми витками) не должны превышать:

Таблица 3

Обозначение размера резьбы дюймы

Предельное отклонение

половины угла профиля

угла уклона

по шагу резьбы

для наружной резьбы

для внутренней резьбы

на длине до 10 мм

на длине св. 10 мм

мм

1 /16 и 1 /8 ¢ ¢

±1°

+12 ¢

-12 ¢

±0,02

±0,04

-6 ¢

+6 ¢

1 /4 - 2 ¢ ¢

±45 ¢

+10 ¢

-10 ¢

-5 ¢

+5 ¢

(Измененная редакция, Изм. № 1, 2).

Похожие документы

znaytovar.ru

ГОСТ 6111-52 РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ С УГЛОМ ПРОФИЛЯ 60°

Дата публикации: 27.05.2010 03:41:29

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ

С УГЛОМ ПРОФИЛЯ 60°

ГОСТ 6111-52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБА КОНИЧЕСКАЯ ДЮЙМОВАЯ
С УГЛОМ ПРОФИЛЯ 60°
ГОСТ
6111-52*
Взамен
ГОСТ 20010-38

Утвержден Управлением по стандартизации при Совете Министров Союза ССР 10 января 1952 г. Срок введения установлен

с 01.10.52

Проверен в 1984 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на резьбовые соединения топливных, масляных, водяных и воздушных трубопроводов машин и станков.
Примечание.
1. В трубопроводах из стальных водо-газопроводных труб по ГОСТ 3262-75 соединения с конической резьбой должны выполняться по ГОСТ 6211-81.
2.(Исключен, Изм. № 2).

I. РАЗМЕРЫ

1. Профиль и размеры конической дюймовой резьбы с углом профиля 60° должны соответствовать черт. 1 и табл. 1.

Таблица 1

Обозначение, размера резьбы Число ниток на 1" Размер в мм
Шаг резьбы Длина резьбы диаметр резьбы в основной плоскости Внутренний диаметр резьбы у торца трубы Рабочая высота витка
рабочая от торца трубы до основной плоскости
средний наружный внутренний
дюймы n Р l1 l2 d2=D2 d=D d1=D1 dT H
1/16 27 0,941 6,5 4,064 7,142 7,895 6,389 6,135 0,753
1/8 27 0,941 7,0 4,572 9,519 10,272 8,766 8,480 0,753
¼ 18 1,411 9,5 5,080 12,443 13,572 11,314 10,997 1,129
3/8 18 1,411 10,5 6,096 15,926 17,055 14,797 14,416 1,129
½ 14 1,814 13,5 8,128 19,772 21,223 18,321 17,813 1,451
¾ 14 1,814 14,0 8,611 25,117 26,568 23,666 23,128 1,451
1 11½ 2,209 17,5 10,160 31,461 33,228 29,694 29,059 1,767
11½ 2,209 18,0 10,668 40,218 41,985 38,451 37,784 1,767
11½ 2,209 18,5 10,668 46,287 48,054 44,520 43,853 1,767
2 11½ 2,209 19,0 11,074 58,325 60,092 56,558 55,866 1,767

Примечания:
1. При свинчивании без натяга трубы и муфты с номинальными размерами резьбы основная плоскость резьбы трубы совпадает с торцом муфты.
2. РазмерdTсправочный.
3. Вместо резьбы1/16" допускается применять резьбу М6×1 коническую по ГОСТ 19853-74.
4. Число витков с полным профилем в резьбовом сопряжении не должно быть менее двух.
5. Допускается уменьшать размерl2(расстояние от основной плоскости до торца трубы), при этом должно быть соблюдено требование п. 4 настоящего стандарта о разности размеровl1-l2.

Черт. 1

Шаг резьбы измеряется параллельно оси резьбы.

Биссектриса угла профиля перпендикулярна к оси резьбы.

Условное обозначениеконической резьбы 3/4":

К3/4" ГОСТ 6111-52

(Измененная редакция, Изм. № 2).

II. ДОПУСКИ

2. Резьба трубы (наружная резьба) проверяется по среднему диаметру резьбовым калибром-кольцом по ГОСТ 6485-69. Осевое смещение основной плоскости трубы Δl2(черт. 2) относительно номинального расположения не должно превышать±Р(шаг резьбы).

Черт. 2

(Измененная редакция, Изм. № 1, 2).
3. Резьба муфты (внутренняя резьба) проверяется по среднему диаметру резьбовым калибром-пробкой по ГОСТ 6485-69. Осевое смещение основной плоскости муфты Δl2(черт. 3) относительно номинального расположения не должно превышать±Р(шаг резьбы).

Черт. 3

(Измененная редакция, Изм. № 1, 2).
4. Разность размеровl1l2должна быть не менее разности указанных в табл. 1 номинальных размеровl1иl2.
5. Отклонение расстояний вершин и впадин резьбы трубки и муфты от линии среднего диаметра резьбы (δh1и δh2по черт. 4) не должны превышать:

Таблица 2

Обозначение размера резьбы h1=h2=1/2H1 δh1h2
мм
1/16и1/8" 0,3765 -0,045
1/4и3/8" 0,5645 -0,065
1/2и ¾" 0,7255 -0,085
1 - 2" 0,8835 -0,085

Черт. 4

(Измененная редакция, Изм. № 2).
6. Отклонения половины угла профиля, угла уклона (φ/2) и отклонение по шагу резьбы (отклонения расстояний между любыми витками) не должны превышать:

Таблица 3

Обозначение размера резьбы дюймы Предельное отклонение
половины угла профиля угла уклона по шагу резьбы
для наружной резьбы для внутренней резьбы на длине до 10 мм на длине св. 10 мм
мм
1/16и1/8" ±1° +12° -12° ±0,02 ±0,04
-6° +6°
1/4- 2" ±45° +10° -10°
-5° +5°

(Измененная редакция, Изм. № 1, 2).

Назад в раздел

traiv-komplekt.ru

Резьба коническая дюймовая с углом профиля 600 по ГОСТ 6111-52



Обозначение размера резьбы, дюймы

Число ниток на 1 дюйм

Шаг резьбы p, мм

Длина резьбы, мм

Наружный диаметр резьбы в основной плоскости, d мм

Внутренний диаметр резьбы у торца трубы, dT мм

рабочая, l1

от торца трубы до основной плоскости, l2

К 1/8"

27

0,941

7,0

4,572

10,272

8,480

K 1/4"

18

1,411

9,5

5,080

13,572

10,997

K 3/8"

10,5

6,096

17,055

14,416

K 1/2"

14

1,814

13,5

8,128

21,223

17,813

K 3/4"

14,0

8,611

26,568

23,128

K 1"

11 1/2

2,209

17,5

10,160

33,228

29,059

Пример записи конической резьбы в конструкторской документации:

К ¾" ГОСТ 6111-52.



К оглавлению



glavconstructor.ru

Дюймовые резьбы таблица — sovetskyfilm.ru

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

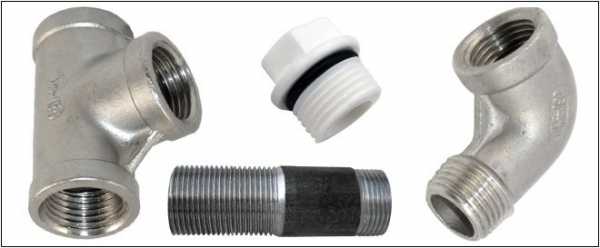

Сантехнические изделия с трубной дюймовой резьбой

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

  • наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
  • внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

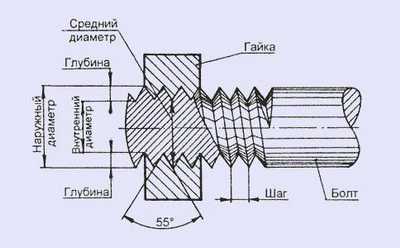

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.

Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°
Скачать

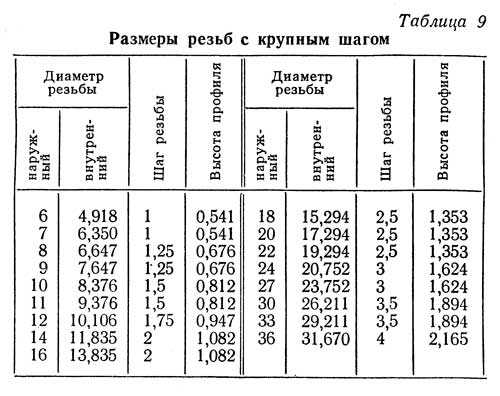

Таблица размеров дюймовых и метрических резьб

Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

  • форму профиля резьбового гребня;
  • порядок расчета диаметра и шага.

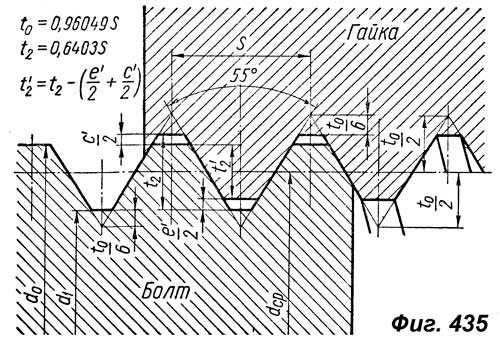

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

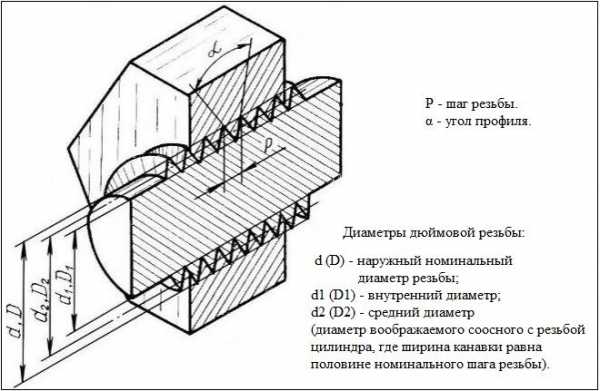

Чертеж. Основные параметры профиля по ГОСТу

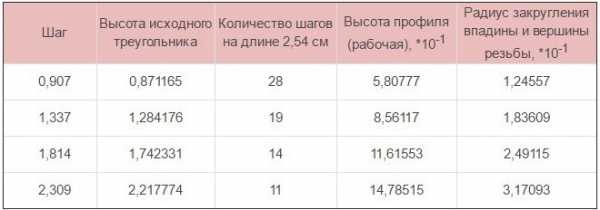

Таблица 1. Основные размеры профиля резьбы

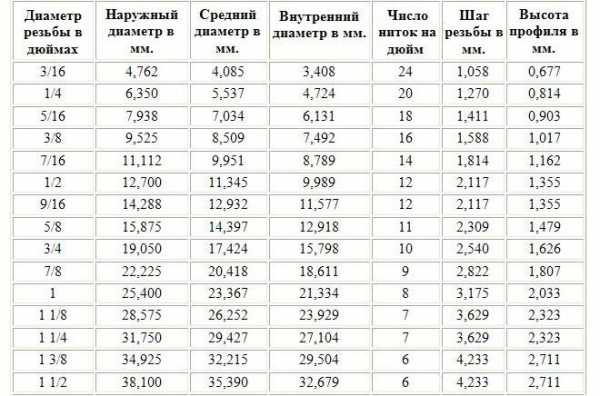

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

  • В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
  • Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
  • В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

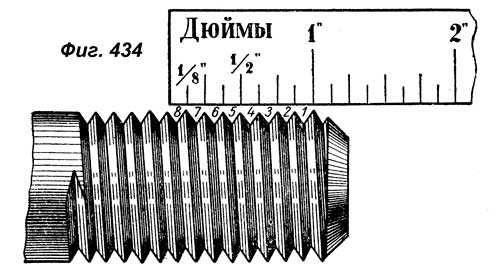

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

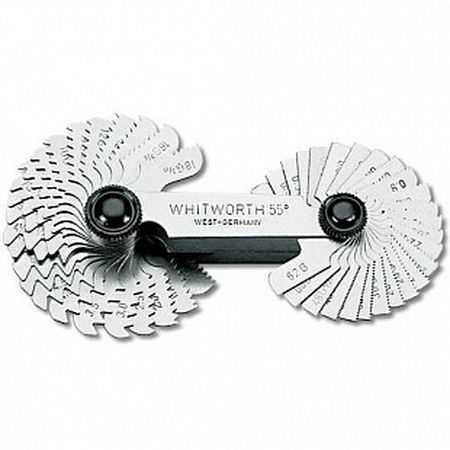

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Технологии нарезки

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

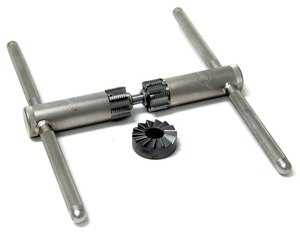

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

  1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
  2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
  3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
  4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

  1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
  2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
  3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

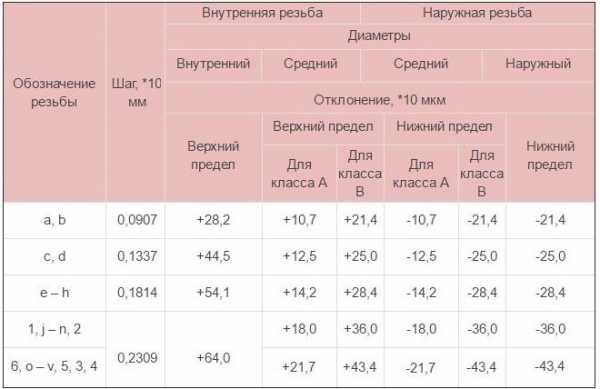

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

  • номинальный размер (наружный диаметр) – первые цифры;
  • число витков, приходящихся на дюйм длины;
  • группа;
  • класс точности.

В обозначении дюймовой резьбы также могут присутствовать буквы LH, которые указывают на то, что ее витки имеют не правое, а левое направление.

Основные характеристики дюймовой резьбы

Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:

  1. наружным и внутренним диаметром;
  2. шагом;
  3. областью расположения;
  4. профилем поверхности;
  5. направлением сечения;
  6. высотой профиля;
  7. количеством заходов.

Все стандартизированные показатели закреплены в ГОСТ 6357–1981. Основными показателями считаются диаметр и шаг. По понятиям диаметра понимают одно из принятых определений:

  • наружный диаметр – значение, характеризующее расстояние между противоположными точками вершин резьбовых гребней;
  • внутренний диаметр – единица для указания расстояния между противоположными точками впадин на низшей точке резьбовой канавки;
  • шаг витков является важной характеристикой нарезки, измеряется между двумя точками соседних канавок или вершин, характеризуется постоянством, так как подобрать ответные болт и гайку при отсутствии условия стабильности очень проблематично;
  • высота профиля нарезки высчитывается путем нахождения разницы между двумя диаметрами — наружным и внутренним.

Трубная резьба

Обособленная стандартная группа, регламентирующая соединение труб с использованием различного материала стенок. Трубная дюймовая резьба подразделяется на типы:

  • цилиндрический тип;
  • конический вид;
  • резьба NPSM.

Цилиндрическая трубная резьба

Известна еще под наименованием резьбы Витворда. Применяется для цилиндрического соединения при помощи резьбы и для стыковки цилиндрической внутренней нарезки с наружной конической трубой.

Обозначение профиля формы – дюймовая резьба с профилем в виде треугольника с равными бедрами и углом вверху в 55º. Разрешается соединять трубы с наибольшим диаметром в 6 дюймов, а для труб большего дюймового размера применяют соединение с помощью сварки.

Коническая дюймовая трубная резьба

Нарезается на поверхности труб для конического соединения труб и для соединения цилиндрической резьбы внутри и конической резьбы снаружи. Использование герметичных прокладок обязательно, роль уплотнения частично играет резьба.

Профиль обозначается как дюймовый тип с конусностью. при буквенном выражении индекса указывается ее расположение. R свидетельствует о наружной нарезке, Rc обозначает внутреннюю нарезку, а буквы LH ставят для левой резьбы.

Тип резьбового профиля NPSM

Такая нарезка витков делается в соответствии с американскими стандартами трубной резьбы, относится по расположению и типу к цилиндрической дюймовой. Определяется формой профиля в виде треугольника с вершиной в 60º и производится в размерах от 1/16 до 24 дюймов .

Этот вид не стоит путать с американским подвидом NPT, являющимся стандартным коническим соединением дюймовой нарезки для труб с требованиями повышенной надежности при работе с повышенным давлением и в сложных условиях эксплуатации.

Различия между трубной и метрической резьбой

Их не так много, наиболее заметным показателем, отличающим один вид от другого, служит форма профиля нарезки резьбового гребня. На вид он кажется острее, его угол при вершине составляет 55º.

Кроме формы профиля, отличием метрической нарезки от трубного дюймового варианта являеются измерительные параметры шага и диаметра. Метрические показатели измеряются в миллиметрах, а дюймовая резьба измеряется в дюймах. Но для выражения метрических показателей в дюймах используют нестандартное значение 2,54 см, а особый трубный дюйм, равный 3,324 см.

Детально исполненную таблицу с указанием соответствующих переводов из дюймов в миллиметры можно посмотреть в указанном ГОСТе. Кроме целых дюймовых показателей указаны и дробные значения. Кроме того, шаг считают не в миллиметрах, а в нитках, обозначающих нарезанные канавки на мерном дюймовом отрезке.

Определение шага происходит с применением рабочих инструментов:

  • гребенков;
  • калибров;
  • механическими измерителями.

Измерения производятся по одинаковым правилам в метрической и дюймовой нарезке. Для начала используем муфту или штуцер с нарезанной наружной или внутренней резьбой, отталкиваясь от известных параметров. Вкручивают болт в резьбу и определяют плотность посадки. Если болт вошел плотно, то шаг и диаметр считают определенным. Если болт не соответствует, то пробуют применить болт другого калибра.

Удобнее использовать резьбомер, тогда работа происходит быстрее – достаточно приложить пластину к резьбе. На пластине инструмента указывается номер резьбы. которая считается определенной, если совпали профили. Штангенциркуль или микрометр применяется только для определения наружного и внутреннего диаметров.

Механическая и ручная дюймовая нарезка

Выполнение ручной нарезки

Метрическая или трубная резьба нарезается на внутренней или наружной поверхности. Внутри используется метчик, а снаружи плашка. Для того чтобы нарезка осуществлялась правильно, следуют инструкции по технологии, опираясь на тип профиля, требуемого в конкретном случае.

Трубу зажимают в тисках и вставляют метчик в вороток. Плашка размещается в специальном плашкодержателе. Плашка одевается на трубу сверху, а метчик вставляется в нее. Нарезка производится навинчивающимися или ввинчивающимися движениями, в зависимости от типа расположения витков. Если необходимо, то работу повторяют один или несколько раз.

Способ механической нарезки

Труба так же, как и в первом случае должна быть зажата в тиски, а резьбовой рубец помещается в его суппорт. Фаска делается при включенном станке, при этом скорость суппорта должна быть отрегулирована. Резьбовая подача включается после подведения резца к поверхности детали. Выполнение дюймовых граней механическим методом при помощи резца приводит к качественным результатам, при условии мастерства токаря.

Дополнительная информация

Между американским и английским стандартом существуют различия по набору стандартных шагов при указании количества ниток резьбовой нарезки на один дюйм. Помимо этого, внутри каждого стандартного набора различаются виды резьбовых витков по типу:

  • мелкий;
  • особо мелкий;
  • крепежный;
  • между трубами;
  • между мелкими трубами;
  • для нарезки ремонтных вставок;
  • между витками для вставок.

Это было бы сложно определить, но эти сведения для удобства сведены в одной таблице.

Применение английских стандартов

Цилиндрическая английская дюймовая нарезка выполняется с крупным шагом, предназначена для общего применения. Ее параметры, шаг, профиль и высота профиля раз и навсегда закреплены для болтов и гаек одного типа и размерности. В таком типе угол профиля между соседними сторонами витков равен 55º. Закругление вершин витков, а также основания впадин составляет 1/6 часть от высоты исходного размера профиля.

Цилиндрическая мелкая английская резьба пользовалась популярностью в середине прошлого века и применялась для нарезки профиля точного и высокопрочного крепления. Впоследствии этот тип переродился в унифицированную нарезку. хотя в некоторых местностях Англии она применяется до нашего времени.

Цилиндрическая несамоуплотняющаяся резьба имеет распространенное применение с прошлых лет и до настоящего времени во всем мире для деталей трубопроводов, сгонов, фитингов, переходников, двойников, муфт, тройников, стальных контргаек, кранов, смесителей, вентилей и др.

Цилиндрическая унифицированная крупная резьба стала международным стандартом после разработки национальным Американским институтом. В частности, неудобные 55º при вершине были заменены на 60º, конструкторы отказались от округлений у верха профиля. Теперь плоскость вершин стала плоской и содержит в своем размере 1/8 от шага граней. Для впадин допускается плоское выполнение или скругленное. Распространена в современном мире и является рекомендуемой для применения.

Цилиндрическая унифицированная мелкая резьба используется для прочных креплений и регулировочных соединений, наряду с другими современными типами является удобной и рекомендуемой к применению в случаях, когда применяется более мелкий шаг резьбы.

Дюймовая унифицированная особо мелкая цилиндрическая резьба используется для выполнения особо прочного крепления, для подгонки точных механизмов.

Существует много других стандартов на дюймовую резьбу, но они специальные и рекомендованы к применению в определенных условиях, для широкого использования они не применяются.

  • Автор: Николай Иванович Матвеев

Навигация по справочнику TehTab.ru:главная страница / / Техническая информация / / Оборудование — стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги. / / Резьбы. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб./ / Таблица сходных размеров дюймовых и метрических резьб. Примерно Ø8-64мм. Резьбы метрическая и дюймовые G,R =BSPP, BSPT, NPTF, NPSM, ORFS, UNF, JIC

Таблица сходных размеров дюймовых и метрических резьб. Примерно Ø8-64мм. Резьбы метрическая и дюймовые G,R =BSPP, BSPT, NPTF, NPSM, ORFS, UNF, JIC

Таблица размеров дюймовых и метрических резьб. Примерно Ø8-64мм. Резьбы метрическая и дюймовые G,R =BSPP, BSPT, NPTF, NPSM, ORFS, UNF, JIC

Диаметр наружный, мм

Шаг резьбы в мм или ниток на дюйм

Такие параметры, как качество трубной резьбы, ее соответствие оси трубы играют ключевую роль в установке водопроводных и отопительных систем. В некоторых случаях применяется нарезание плашкой своими руками. Нужно сказать, что данная работа трудна, неэффективна и отбирает много времени. Лучше производить нарезание резцом посредством токарного станка.

Общая информация о резьбе

Трубная резьба – это выступы и впадины с одинаковым сечением, равномерно размещенные на поверхности цилиндрической или конической формы (к примеру, гайки, винты, болты). Располагаются они по винтовой линии с одинаковым шагом.

В быту обычно используются детали с цилиндрической резьбой. Однако есть и иные ее виды. Есть два определяющих параметра метрической резьбы: шаг и диаметр. Дюймовая резьба носит такое название, так как ее определяющими характеристиками является диаметр, выражающийся в дюймах или долях дюйма. Также важным параметром в этом случае считается число витков, расположенных на длине дюйма. Размер в дюймах обозначает просвет в элементе, наружный же диаметр детали имеет большие размеры.

Таблица резьбы трубы по ГОСТу

Важно: Один дюйм равняется 2,54 см. Есть также еще одна единица измерения – трубной дюйм. Равен он 33, 249 мм. Что собой представляет данная дюймовая единица измерения? Вывели ее так: к величине в дюймах добавили величину, характеризующую толщину обеих стенок трубы.

Существует два вида труб, параметром для классификации которых служит трубной дюйм:

  • Изделие с наружным диаметром 33, 249 мм;
  • Изделие с наружным диаметром 21,25 мм.

Дюймовая резьба – это совокупность параметров, необходимых для соединения труб, фитингов и иных деталей. От метрической, помимо всего прочего, она отличается такими особенностями, как:

  • Заостренные гребни-впадины;
  • Закругленные вершины возвышенностей.

В бытовых условиях чаще всего можно встретить трубы со следующими параметрами и размерами, определяемыми ГОСТ:

  • Резьба 14 ниток на 1 дюйм. При этом шаг равняется 1,814 мм. Диаметр может составлять ½ или ¾;
  • 11 ниток на 1 дюйм. При этом шаг равняется 2,309 мм. Диаметр может составлять 1, 1 ¼, 1 1/2, 2.

Дюймовая резьба выполняется только на трубопроводах, размеры которых не превышают 6″. Если параметры трубы больше, монтируется в систему она посредством сварочных работ. Ее обозначения по ГОСТ: G (значение прохода элементов, обозначенное в дюймах), А, В (степень точности диаметров).

Для выбора труб с дюймовой нарезкой требуется знание множества параметров. Для этой цели существует ряд таблиц, в которых указаны все важные значения. Существуют таблицы, из которых можно узнать шаги и их соотношение с нитками на один дюйм. Так вы сможете быстро и просто ознакомиться со всей необходимой информацией. Все нужные таблицы вы найдете на нашем сайте. Они помогут в работе с трубами не только любителям, но и профессионалам.

ОСНОВНЫЕ ПАРАМЕТРЫ ДЮЙМОВЫХ РЕЗЬБ
( стандарты BSW (Ww), BSF, UNC, UNF )

Вершины и впадины профиля дюймовой резьбы, аналогично метрической. плоско срезаны. Шаг дюймовой резьбы определяется числом ниток (витков) на один дюйм 1′, но у нее угол при вершине равен 55° (резьба Витворта — британский стандарт BSW (Ww) и BSF), угол при вершине равен 60° (американский стандарт UNC и UNF).

Hаpужный диаметp pезьбы измеpяется в дюймах 1′ = 25,4 мм — штpих ( ‘ ) условное обозначение дюйма. Дюймовая резьба характерезуется числом ниток на один дюйм. По американским стандартам дюймовую резьбу выполняют с крупным (UNC) и мелким (UNF) шагом.
NPSM — американский стандарт на резьбу дюймовую трубную цилиндрическую.
NPT — американский стандарт на резьбу дюймовую коническую.

ASME/ANSI B1.1 – 2003 Unified Inch Screw Threads, UN & UNR Thread Form
ASME/ANSI B1.10M – 2004 Unified Miniature Screw Threads
ASME/ANSI B1.15 – 1995 Unified Inch Screw Threads, UNJ Thread Form

АМЕРИКАНСКАЯ ДЮЙМОВАЯ РЕЗЬБА

Основные параметры дюймовой резьбы:

d (D) – наружный диаметр резьбы соответственно болта и гайки;
dp (Dp ) – средний диаметр резьбы соответственно болта и гайки;
di (Di ) – внутренний диаметр резьбы соответственно болта и гайки;
n – число ниток на дюйм.

Американская резьба с крупным шагом – UNS

Размеры резьбы. дюймы (мм)

Размеры резьб – это наружный диаметр резьбы, выраженный в дробных долях дюйма. Одной из основных характеристик дюймовой винтовой резьбы является количество витков на дюйм длины резьбы (n). Количество витков и шаг резьбы Р связаны соотношением:

Американские стандарты предусматривают две формы резьбы:

— резьба с плоской впадиной, которая обозначается буквами UN;
— резьба с радиусной впадиной, которая обозначается буквами UNR.

Стандартом определены три класса точности резьб. Эти классы обозначаются, как 1А, 2А, 3А, 1В, 2В, 3В. Классы точности 1А, 2А, 3А относятся к наружным резьбам; классы точности 1В, 2В, 3В относятся к внутренним резьбам. Класс точности 1А, 1В является самым грубым и применяется в случаях, когда требуется быстрая и легкая сборка, даже с частично загрязненной и помятой резьбой. Класс точности 2А, 2В является наиболее распространенными и применяется для резьб общего назначения. Класс точности 3А, 3В предъявляет наиболее жесткие требования к резьбам и применяется в случаях, когда требуется обеспечить минимальный зазор в резьбовом соединении.

Обозначение резьбы. Сначала записывается номинальный размер, затем число витков на дюйм резьбы, символы группы резьбы и символ класса точности. Буквы LH в конце записи обозначают левую резьбу. Номинальный размер – это наружный диаметр, определяемый как дробный размер или номер резьбы, или их десятичный эквивалент.
Например: 1/4 – 20UNS – 2A или 0,250 – 20UNC – 2A

БРИТАНСКИЙ СТАНДАРТ ДЮЙМОВЫХ РЕЗЬБ
( BSW (Ww) и BSF )


Внимание, только СЕГОДНЯ!

sovetskyfilm.ru

Резьба для соединения деталей

Резьба метрическая.

Резьба метрическая (измеряется в миллиметрах) в большинстве случаев применяется для болтов, шпилек и винтов для металла. ГОСТ 8724-58 устанавливает резьбу с крупным и мелким шагами. Резьба с мелким шагом отличается от резьбы с крупным шагом тем, что при одинаковом наружном диаметре уменьшается шаг резьбы.
На фигуре 433 изображен профиль метрической резьбы с крупным шагом.

В основу профиля положен равносторонний треугольник. Выступы срезаны на 1/8, а впадины закруглены на 1/6Н  высоты производящего треугольника. Кроме того, предусмотрен зазор за счет увеличения внутреннего диаметра резьбы у гайки. В таблице №9 приведены основные размеры резьб с крупным шагом (диаметром от 6 до 36 мм).



Резьба дюймовая.

Кроме метрической резьбы, ОСТ НКТП 1260 устанавливает дюймовую (фигура 434), характеризующуюся количеством витков (ниток), приходящихся на один дюйм (1" = 25,4 мм).

Профиль такой резьбы представляет собой равнобедренный треугольник с углом 55° при вершине. Выступы и впадины профиля резьбы плоско срезаны (фигура 435).



В СССР, применение дюймовой резьбы при проектировании новых изделий было запрещено.

Резьба трубная цилиндрическая.

ГОСТ 6357-52 устанавливает резьбу трубную цилиндрическую, предназначенную для соединения труб, арматуры трубопроводов и т. п. Профиль резьбы трубной цилиндрической - равнобедренный треугольник с углом 55° при вершине и с закругленными выступами и впадинами. Шаг трубной резьбы мельче шага дюймовой (при одном и том же диаметре на один дюйм в трубной резьбе приходится больше витков ниток). Это дает возможность нарезать трубную резьбу на тонкостенных деталях. Скругления делаются на 1/6 высоты производящего треугольника (фиг. 436).


В таблице №10 приведены размеры трубной цилиндрической, резьбы от 1/4" до 2".

Резьба коническая.

Коническую резьбу применяют при соединении труб и муфт при наличии высоких давлений и температур.
В некоторых случаях допускается соединение деталей с конической резьбой с деталями, имеющими цилиндрическую резьбу. В настоящее время применяются два типа конической резьбы:
а) Резьба трубная коническая по ГОСТ 6211 -52 (фигура 437) профиль этой резьбы ничемуне отличается от профиля резьбы трубной цилиндрлческой, биссектриса угла производящего треугольника перпендикулярна оси конуса; конусность 1:16.




б) Резьба коническая дюймовая по ГОСТ 6111-52 (фигура 438) профилем  этой   резьбы является треугольник с углом 60° при вершине, биссектриса которого перпендикулярна оси конуса; конусность 1 : 16.



На конические резьбы специального назначения установлены соответствующие стандарты.

Резьба для передачи движения.....









www.viktoriastar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
