Электрические котлы отопления Руснит серий М и НМ

Продукция российской фирмы «Руснит» давно известна потребительскому рынку. Специализируясь на изготовлении электрических котлов для обогрева, она себя зарекомендовала как надежный производитель с многолетней историей. Благодаря применению современных технологий за довольно короткое время было освоено производство электрических котлов, как для использования в частных жилых помещениях, так и для больших площадей (цеха, офисы и т.д.). На производстве действует система контроля качества, основанная на требованиях международного сертификата ISO 9001.

Содержание статьи

Обзор продукции Руснит

Электрические котлы серии М

Данная серия продукции фирмы обладает самым широким ассортиментом. Модели отличаются мощностью, габаритными размерами и площадью отапливаемого помещения. Схематически конструкция электрического котла показана на рисунке:

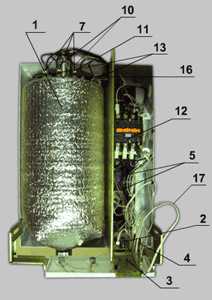

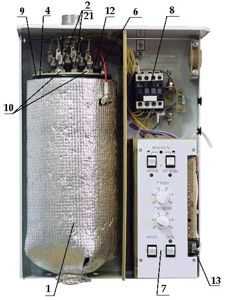

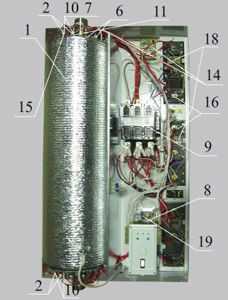

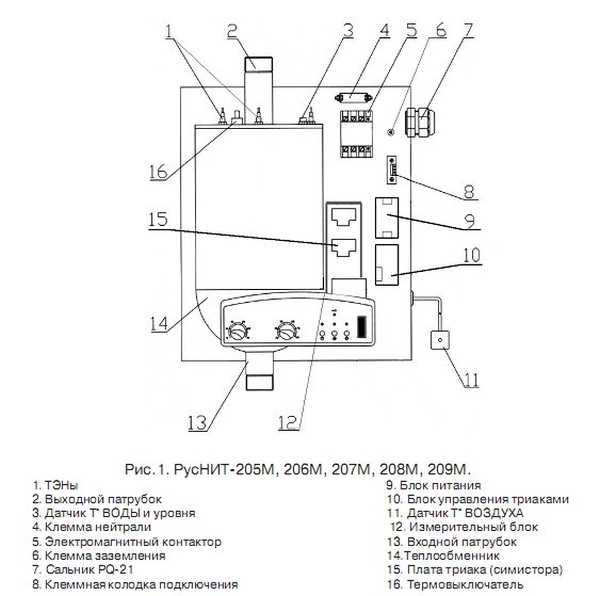

Общая схема котлов Руснит марки «М»

Благодаря простоте конструкции они доступны для большей части населения. Но есть и обратная сторона — для полного оснащения отопительной системы необходимо дополнительно устанавливать расширительный бак и насос.

Технические показатели котлов, начиная от 203М по 209М во многом схожи, что практически никак не отображается на изменениях в конструкции. Основные характеристики представлены в таблице:

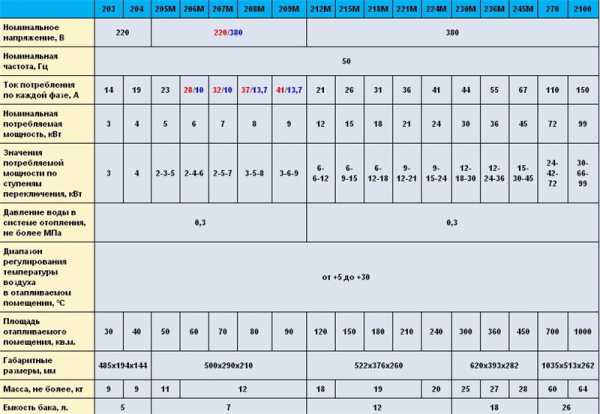

Технические характеристики котлов 203М-209М

Модели 203 м и 204 м. не имеют пошагового переключения режимов мощности нагрева. Начиная с 205М такая функция присутствует и позволяет регулировать режимы работы пошагово. Еще одним немаловажным отличием является увеличение объема емкости бака до 7 л., начиная с 205М.

В электрических котлах, начиная с 205м добавлены следующие элементы:

  • Соединительная плата температуры воздуха. Подключение ее к термостату позволяет регулировать работу котла в автоматическом режиме.
  • Блок управления насосом.
  • Общее заземление.

По умолчанию все виды котлов комплектуются термическим выключателем, срабатывающем при превышении 90°С. В качестве теплоносителя можно использовать как простую воду, так и незамерзающую жидкость для систем отопления.

Требования подключения котлов к системе отопления стандартные и не требуют соблюдения особых эксплуатационных условий.

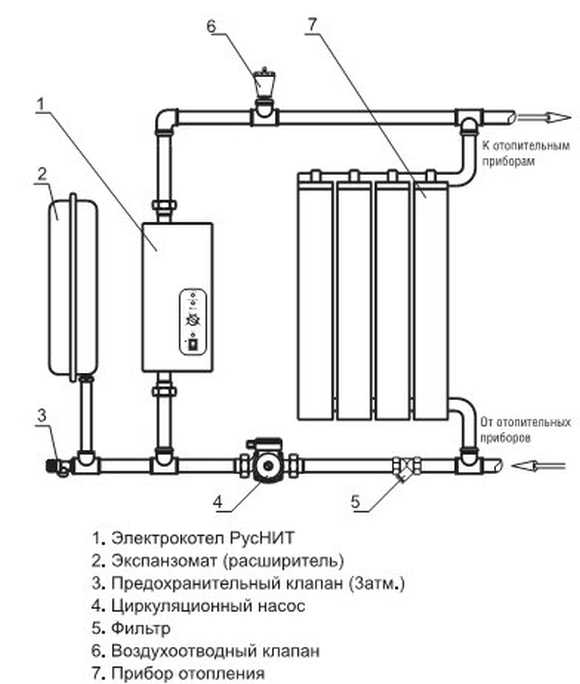

Рекомендуемая схема подключения электрических котлов Руснит 203М-209М

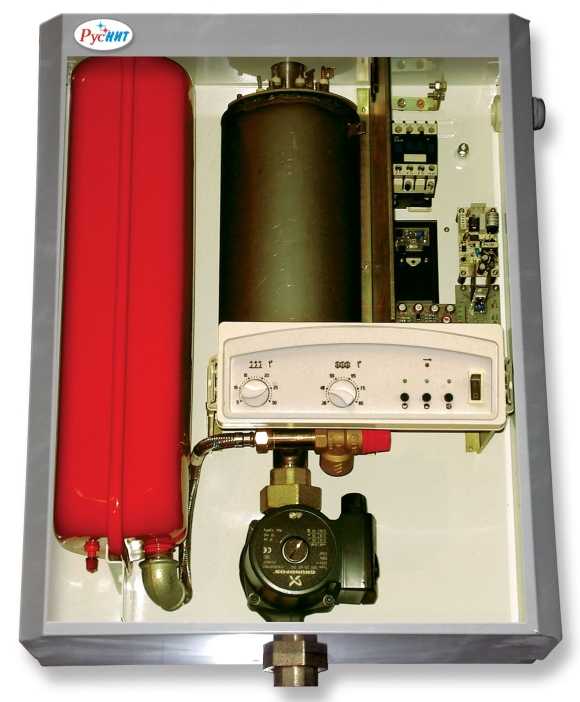

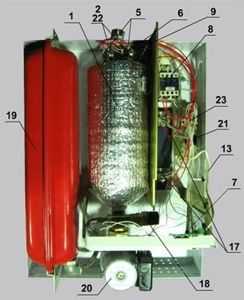

Электрические котлы серии НМ

Следующим шагом инженеров фирмы «Руснит» стал новый вид электрических котлов, объединивший в себе элементы отопительной системы. Все нагревательные приборы серии НМ имеют в своей конструкции дополнительный функционал:

  • Циркулярный насос. Его работа значительно уменьшит время циркуляции энергоносителя в системе, что приведет к уменьшению энергопотребления.
  • Большой расширительный бак на 10 л.
  • Предохранительный клапан.
  • Регулирование нагрева энергоносителя в зависимости от температуры в помещении.

Объединив все эти функции в одном корпусе, фирма «Руснит» вышла на рынок отопительного оборудования с новым котлом, именуемый в народе «мини котельная». Преимущества монтажа электрических котлов серии НМ:

  1. Уменьшение затрат на приобретение обязательных элементов отопительной системы – насоса, предохранительного клапана, расширительного бачка.
  2. Большой выбор моделей, отличающихся техническими характеристиками – мощность, режимы работы насоса.
  3. Простота подключения. Достаточно подсоединить патрубки к системе отопления, обеспечить безопасность работы и обслуживания (заземление, автоматические выключатели сети) и котел готов к нагреву теплоносителя.

Помимо этой серии, компания выпускает котлы марки К, специально адаптированные для сельской местности. Их конструкция практически полностью подобна серии М, но для сопряжения работы ТЭНов в конструкцию включено низковольтное реле.

dearhouse.ru

запчасти для котлов РусНит

   Для подбора запчастей для котлов РусНит посмотрите деталировку и далее на фото запчастей (ниже на страничке).

Для более точного подбора наберите нашему специалисту  по тел. 8(495)125-30-50





    203, 204                               205, 206, 209, 212, 215, 218

270, 2100

                                                        221, 224, 230, 236, 245





 РусНит 205Н,206Н,209Н                                РусНит 212Н,215Н,218Н,221Н,224Н







РусНит 205НМ,206НМ,209НМ                   РусНит 212МТ,

215МТ,218МТ,
221МТ,
224МТ









РусНит 205К,206К,209К                     РусНит 205К,206К,209К (2011)









РусНит 205М-224М

incom-plex.ru

РУСНИТ 205М, РУСНИТ 206М, РУСНИТ 207М, РУСНИТ 208М, РУСНИТ 209М

Транскрипт

1 ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (электрокотел) РУСНИТ 205М, РУСНИТ 206М, РУСНИТ 207М, РУСНИТ 208М, РУСНИТ 209М Руководство по эксплуатации РУСН РЭ

2 СОДЕРЖАНИЕ Стр.2 1. Общие указания Технические данные Комплектность Требования безопасности Устройство и порядок работы с отопителем Правила эксплуатации Техническое обслуживание Свидетельство о приемке и продаже Гарантийные обязательства Транспортирование и хранение Приложения 1. Талон на установку Адреса и телефоны организаций, осуществляющих гарантийное и сервисное обслуживание Талон на гарантийный ремонт ОБЩИЕ УКАЗАНИЯ Отопитель электрический типа РУСНИТ (далее отопитель) предназначен для отопления коммунальных и культурно-бытовых помещений, помещений для обслуживающего персонала, дачных домиков, коттеджей и других объектов, а также в качестве резервного источника отопления. Отопитель не предназначен для работы в помещениях с агрессивными средами, а также для работы во влажных, взрывоопасных помещениях и для работы в помещениях с повышенными механическими нагрузками (частота вибрации более 35 Гц, максимальное вибрационное ускорение более 5 м/сек), а так же для работы в качестве проточного водонагревателя. Отопитель РУСНИТ 205М предназначен для работы в однофазных системах переменного тока частотой 50 Гц номинальным напряжением 220В с отклонением напряжения ±10%. Отопители РУСНИТ 206М, 207М, 208М, 209М предназначены для работы в трехфазных системах переменного тока частотой 50 Гц с глухозаземленной нейтралью номинальным напряжением 380В с отклонением напряжения ±10%. В конструкции котлов РУСНИТ 206М, 207М, 208М, 209М предусмотрена возможность работы в однофазных системах переменного тока частотой 50 Гц номинальным напряжением 220В с отклонением напряжения ±10%.

3 Отопитель подключается к автономной системе отопления, наполняется теплоносителем и работает без надзора в помещениях с температурой воздуха окружающей среды не ниже +1 С и не выше +30 С. Влажность не более 80 %. В отопителе предусмотрена возможность управления внешним датчиком температуры воздуха. ВНИМАНИЕ! Применяемый теплоноситель должен сочетаться со всеми приборами отопительной системы. Автономная система отопления обязательно должна содержать: циркуляционный насос; предохранительный клапан; клапан стравливания воздуха; сливной вентиль. Рекомендуется применять закрытую расширительную емкость (экспанзомат). Для подключения отопителя к электрической сети необходимо получить разрешение местного предприятия ГОСЭНЕРГОНАДЗОР. ОСОБОЕ ВНИМАНИЕ! Запрещается подключение отопителя к электрической сети без специалиста обслуживающей организации. Стр.3

4 Наименование показателя Номинальное напряжение трехфазного тока с глухозаземленной нейтралью, В 2. ТЕХНИЧЕСКИЕ ДАННЫЕ Значение показателя РУСНИТ 205М 206М 207М 208М 209М /220 Номинальная частота, Гц 50 Стр.4 Таблица 1 Ток потребления по фазе при однофазном включении, А Номинальная потребляемая мощность, квт Значения потребляемой мощности по ступеням, квт Потребляемый ток, по фазе при трехфазном включении А Давление воды в системе отопления; не более, Мпа , Диапазон регулирования температуры воздуха в отапливаемом помещении, С Диапазон регулирования температуры теплоносителя, С Площадь отапливаемого помещения, кв.м От 5 до 30 От 35 до Габаритные размеры, мм 500Х290Х205 Масса, не более, кг 12 Емкость бака, л 7 Класс защиты I. Степень защиты от влаги брызгозащищённое исполнение. Сведения о содержании драгоценных металлов Наименование изделий Наименование драгоценных металлов Масса РУСНИТ 205М, 206М, серебро 1, М, 208М, 209М палладий 0,00155 Таблица 2

5 Стр.5 3. КОМПЛЕКТНОСТЬ Таблица 3 количество Наименование 206М, 207М, 208М, 205М 209М Котел электрический РУСНИТ 1 1 Руководство по эксплуатации 1 1 Вставка плавкая ВПТ19 1А 2 2 Наконечник П6-6-ЛТ Пластина РУСН (РУСН ) 1 1 Дюбель распорный 12Х Шуруп шест.-гол. Ост.О.Ц.8х Сальник PG НаконечникТС-2,5-12(BM01506) ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 4.1. Установка, монтаж в систему и подключение отопителя к электросети производится по техническим условиям владельца электросетей в соответствии с “Инструкцией по электроснабжению индивидуальных жилых домов и других частных сооружений”, утвержденной Главгосэнергонадзора N 42-6/8-ЭТ от г Сборка, установка и подключение отопителя проводится только при отключенной электросети и выключенном отопителе. Работы должны выполняться лицами, ознакомленными с устройством отопителя, схемой подключения, настоящим руководством по эксплуатации, действующими “Правилами устройства электроустановок” (ПУЭ), “Правилами технической эксплуатации электроустановок потребителей” и “Правилами техники безопасности при эксплуатации электроустановок потребителей” (ПТЭ и ПТБ) Конструкция отопителя РУСНИТ 205М разработана для подключения к электросети с напряжением 220 В однофазного тока частотой 50 Гц и током потребления по фазе, указанным в табл.1, с обязательным применением автоматического выключателя в стационарной проводке Конструкция отопителей РУСНИТ 206М, 207М, 208М, 209М разработана для подключения к электросети с напряжением 380 В трехфазного тока с глухозаземленной нейтралью частотой 50 Гц, так и для подключения к электросети с напряжением 220 В однофазного тока частотой 50 Гц и током потребления по фазе, указанным в табл.1, с обязательным применением автоматического выключателя в проводке. Рекомендуемый тип автоматического выключателя АП А. ВНИМАНИЕ! Без заземления отопитель НЕ ВКЛЮЧАТЬ! Категорически ЗАПРЕЩАЕТСЯ использовать для заземления металлоконструкции водопроводных, отопительных и газовых сетей.

6 4.5. Визуальный контроль целостности защитного заземления должен выполняться перед каждым включением отопителя в работу. Электробезопасность отопителя гарантируется только при правильном подсоединении его к заземлению в соответствии с действующими нормами по технике безопасности и ПЭУ Ремонт отопителя и замена предохранителей производится при выключенном и отключенном от сети отопителе. 5. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ С ОТОПИТЕЛЕМ 5.1. Отопитель состоит из следующих основных частей: теплообменника (бака), элементов коммутации и электронных блоков (силового блока, блока питания и измерительного блока ).(рис.1) Стр.6 Рис.1 РУСНИТ 205М, 206М, 207М, 208М, 209М 1. ТЭНы. 9. Блок питания. 2. Выходной патрубок. 10. Блок управления триаками. 3. Датчик температуры воды и уровня. 11. Датчик температуры воздуха. 4. Клемма нейтрали. 12. Измерительный блок. 5. Электромагнитный контактор. 13. Входной патрубок 6. Клемма заземления 14. Теплообменник. 7. Сальник PG Плата триака (симистора). 8. Клемная колодка подключения 16. Термовыключатель.

7 циркуляционного насоса Стр.7 Теплообменник представляет собой герметичный сосуд с укрепленными в нем электронагревателями (ТЭНами), имеющий выходной и входной патрубок : верхний выходной патрубок, для подвода теплоносителя к нагревательным приборам ; нижний входной патрубок, для подвода теплоносителя к теплообменнику от нагревательных приборов. В верхней части теплообменника установлен совмещенный датчик: датчик уровня теплоносителя и датчик температуры теплоносителя. Измерительный блок служит для анализа и обработки данных с датчиков отопителя и управления процессом нагрева теплоносителя при различных режимах работы электрокотла. На откидной панели измерительного блока (рис.2.) расположены следующие органы управления и индикации: Рис.2 Откидная панель измерительного блока 1 – Регулятор температуры теплоносителя; 5 Кнопка выбора режема насоса; 2 -Регулятор температуры воздуха; 6 – Тумблер клавишный сетевой; 3,4 – Кнопочный выключатель мощности; 7 Индикатор отсутствия теплоносителя. -регулятор Т теплоносителя, служит для задания необходимой температуры теплоносителя в теплообменнике; -регулятор Т воздуха, служит для установки желаемой температуры в помещении; – Тумблер клавишный сетевой. Служит для подачи питания на измерительный блок и циркуляционный насос. В положении «включено» загорается индикаторная подсветка. -Кнопочные выключатели мощности, позволяют выбирать три ступени мощности электрокотла, подключая различные группы нагревательных элементов (о подключении соответствующих групп нагревательных элементов сигнализируют индикаторы лицевой панели.) свечение зеленых индикаторов ” “, ” “, означает подачу напряжения на группы электронагревателей, соответствующих ступеням потребляемой мощности (см. табл. 1): свечение – первое значение таблицы 1;

8 свечение – второе значение таблицы 1; свечение обоих – третье значение таблицы 1. – Свечение красного индикатора ” “, свидетельствует об отсутствии теплоносителя – Кнопка выбора режима насоса: Стр.8 -. во включенном положении (горит зеленый индикатор ), устанавливает такой режим работы, при котором циркуляционный насос работает во время работы отопителя. При выключении отопителя выключение насоса происходит с задержкой. – в выключенном положении ( горит зеленый индикатор ) циркуляционный насос работает постоянно, вне зависимости от того, работает отопитель или нет. Управление насосом происходит при помощи коммутационного элемента триака (симистора) расположенного на блоке управления триаками. Циркуляционный насос подключается к плате А2 согласно рис.6 проводом ШВВП 2х0,75 и проводом защитного заземления сечением не менее 1,5 кв.мм (медь). Теплообменник, элементы коммутации, силовой блок и блок питания закреплены на металлическом основании. Измерительный блок закреплен на откидной панели отопителя. Вышеперечисленные элементы отопителя закрываются металлическим кожухом и закрепляются винтами по всему периметру кожуха. Датчик температуры воздуха окружающей среды закрепляется на стене, в помещении где будет поддерживаться необходимая температура, заданная с помощью регулятора температуры воздуха ( ) Отопитель крепится на стене в вертикальном положении в местах, удобных и доступных для установки и технического обслуживания. Рекомендуемая схема подключения отопителя в отопительную систему показана на рис.3. Перед подключением отопителя систему отопления необходимо промыть и опрессовать. ВНИМАНИЕ! Монтаж отопительной системы должен осуществляться квалифицированными специалистами.

9 Стр Перед подключением отопителя к электросети убедитесь, что тумблер клавишный сетевой на блоке управления и кнопочные выключатели мощности находятся в положении «ВЫКЛ». Соедините заземляющий провод с клеммой отопителя, используя при этом наконечник из состава ЗИПа. Подключите отопитель к электросети и соедините с циркуляционным насосом согласно рис. 4,5,6 и электрической схемы рис.7,8.

10 Стр.10

11 Стр.11

12 Стр.12 Наконечники должны быть хорошо закреплены к проводам стационарной проводки и опаяны. Для подключения отопителя рекомендуется использовать 4-х жильный медный провод (кабель). Однофазное подключение РусНИТ-206М, 207М, 208М, 209М производится посредством монтажа пластины (перемычки) РУСН из ЗИПа. Установка пластины показана на рис. 4. При подключении РусНИТ-206М, 207М, 208М, 209М к трехфазной сети многожильные провода подходящие к клеммам 1,3,5 электромагнитного пускателя (рис.5) должны быть оконцованны и обжаты наконечниками ТС-2,5-12 из состава ЗИП. Площадь сечения силового кабеля указана в таблицах: – при однофазном включении в таблице 4 Наименование отопителя Площадь сечения каждой жилы не менее, кв. мм Медь Алюминий РУСНИТ 205М 4,0 6,0 РУСНИТ 206М 4,0 6,0 РУСНИТ 207М 6,0 8,0 РУСНИТ 208М 6,0 8,0 РУСНИТ 209М 8,0 10,0 – при трёхфазном включении в таблице 5 Наименование отопителя Площадь сечения каждой жилы не менее, кв. мм Медь Алюминий РусНИТ-206М 2,5 4,0 РусНИТ-207М 2,5 4,0 РусНИТ-208М 2,5 4,0 РусНИТ-209М 2,5 4,0 Таблица 4. Таблица 5. ВНИМАНИЕ! Наличие автоматического выключателя в стационарной проводке обязательно. Электрическое подключение и заземление отопителя должно осуществляться квалифицированными специалистами в соответствии с ПУЭ. После подключения отопителя к электросети необходимо установить кожух и закрепить его винтами После сборки отопительной системы, ее промывки и опрессовки, а также выполнения всех электрических соединений, система заполняется теплоносителем. Если в качестве теплоносителя используется вода, то она должна быть деминерализована (дистиллированная, либо кипяченая и профильтрованная) и не содержать примесей, способствующих накипеобразованию. При заполнении отопительной системы клапан стравливания воздуха в самой верхней точке системы должен быть открыт. Система считается полностью заполненной, когда теплоноситель покажется из этого клапана. После этого клапан приводится в рабочее состояние. Включение отопителя в работу производится установкой тумблера клавишного сетевого в положение I (ВКЛЮЧЕНО). Выбрать режим работы насоса. После этого необходимо установить: – температуру теплоносителя в системе регулятором Т Воды; – желаемую температуру воздуха в помещении

13 Стр.13 – выбрать необходимую мощность работы отопителя в соответствии с п Оптимальный режим работы отопителя достигается установкой кнопочных выключателей мощности, и регулятора Т ВОДЫ в такие положения, при которых будет достигнут заданный режим, при минимальном расходе электроэнергии и минимальном времени включения ТЭНов отопителя. Выключение котла производить в следующей последовательности: 1) Выключить кнопочные выключатели мощности. 2) Выключить сетевой тумблер Для предотвращения аварийного режима работы отопителя устанавливаеться термовыключатель с самовозвратом, исключающий нагрев воды свыше 90 С О срабатывании термовыключателя указывает отсутствие свечения сетевого индикатора. В случае срабатывания термовыключателя необходимо выключить электрокотел. Выяснить причину срабатывания термовыключателя и устранить ее. После остывания воды в теплообменнике ниже 75 С произойдет самовозвратное включение термовыключателя Конструкция котлов РУСНИТ 205М, 206М, 207М, 208М, 209М предусматривает возможность использования выносного датчика температуры воздуха (типа COLIBRI, TERMEC и др.) или хронотермостата. Для подключения внешнего датчика необходимо: а) Отключить датчик температуры воздуха от измерительного блока управления с клейм 1, 2. б) Подключить выносной датчик температуры воздуха или хронотермостат к клеммам 1, 3 по следующей схеме(рис.9): Рис.9 схема подключения выносного датчика температуры. Переключение датчика Т должно происходить при tвозд tуст. 6. ПРАВИЛА ЭКСПЛУАТАЦИИ Срок службы отопителя – 8 лет. Он зависит от правильной эксплуатации изделия. Электронагреватели трубчатые (ТЭНы) будут служить дольше, если вода в системе будет подготовлена (см.п.5.4.) и её температура в теплообменнике будет не более 65 С. При этой температуре происходит значительно меньшее накипеобразование на поверхности ТЭНа, остается высоким его КПД и увеличивается срок службы. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ включать отопитель в сеть в случае замерзания теплоносителя в системе отопления.

14 Стр ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Техническое обслуживание перед запуском отопителя в эксплуатацию и по окончании отопительного сезона рекомендуется проводить специалистам электротехнической и сантехнической аппаратуры сервисной службы. При этом необходимо подтянуть винты крепления проводов, подходящих к ТЭНам, контактам электромагнитного пускателя, клеммам заземления и нейтрали, а также проверить крепление сектора на крышке бака теплообменника. Возможные неисправности в работе отопителя и их вероятные причины перечислены в таблице 6. Неисправность 1. При включении клавишного сетевого выключателя котел не включается, индикаторы на блоке управления не светятся. Вероятная причина 1.1 Неправильное подключение прибора к электрической сети. 1.2 Нарушение целостности подводящей электропроводке. 1.3 Сработал предельный термовыключатель 1.4 Перегорел верхний предохранитель, или неисправен сетевой выключатель Таблица 6 2. При включении сетевого выключателя светятся клавиша “СЕТЬ” и индикатор ” “, показывающий отсутствие теплоносителя 3. Светятся индикаторы ступеней мощности и но не происходит нагрев. 4. Котел не нагревает теплоноситель до заданной температуры. 5. Часто часто зажигаются и гаснут индикаторы ступеней мощности и 2.1 Отсутствие теплоносителя в котле. 2.2 Магнитный поплавок, расположенный в рабочем объеме котла потерял плавучесть. 4.1Нарушение контакта в хомутах на ТЭНах. 4.2 Перегорание ТЭНов без нарушения изиоляции. 5.1 Неправильно выбраны мощности электрокотла 5.2 Образование накипи на ТЭНах. 6.1 Система отопления “завоздушена”. Котел работает сам на себя. 6.2 Неправильно подобран циркуляционный насос (плохая циркуляция в системе) 6.3 Не отрегулирована система отопления преобладает циркуляция по «малому кругу». 6.4 Неправильно подключен циркуляционный насос или обрыв в его цепи.

15 Стр СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ Отопитель электрический РУСНИТ 20_ М заводской номер соответствует техническим условиям и признан годным для эксплуатации. Дата выпуска Штамп ОТК Продан наименование предприятия торговли Дата продажи 9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 9.1. Предприятие-изготовитель гарантирует нормальную работу отопителя в течение 24 месяцев со дня ввода его в эксплуатацию при условии выполнения пуско-наладочных работ, аттестованной для проведения таких работ организацией, но не более 18 месяцев со дня продажи. Адреса организаций, аттестованных для проведения пуско-наладочных работ, указаны в приложении 3, более подробную информацию Вы можете получить в торгующих организациях. Пуско-наладочные работы предусматривают: – проверку правильности подключения отопителя к системе отопления; – проверку правильности подключения отопителя к электрической сети и циркуляционному насосу; – включение отопителя и проверка работоспособности; – инструктаж потребителя по правилам эксплуатации; 9.2. Гарантийный талон заполняется торговой организацией Рекламации на работу отопителя не принимаются, бесплатный ремонт и замена отопителя не производится, если: а) пуско-наладочные работы проведены без привлечения сервисной службы; б) параметры электрической сети не соответствуют значениям, указанным в разделе 1 “Общие указания”; в) отсутствует заземление отопителя; г) подготовка отопительной системы и теплоносителя проведена с нарушениями п. 5.4; д) в системе отопления отсутствует предохранительный клапан на давление; е) нарушены правила эксплуатации и обслуживания; ж) нарушены требования хранения и транспортировки отопителя как потребителем, так и любой другой организацией; з) производился ремонт отопителя потребителем; и) отопитель использовался не по назначению; к) утерян талон на гарантийное обслуживание. л) отопитель работает в режиме проточного водонагревателя Изделие, утратившее товарный вид по вине потребителя, обмену по гарантийным обязательствам не подлежит.

16 9.5. При обнаружении неисправностей в отопителе потребитель обязан, не демонтируя его из системы, вызвать работника сервисной службы. Решение о гарантийной или платной форме выполнения ремонта в течение гарантийного срока принимается работником сервисной службы после установления причин неисправности Гарантийный срок хранения отопителя 1 год с даты изготовления. 10. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ Стр Транспортирование отопителя необходимо производить в упакованном виде в закрытых транспортных средствах железнодорожным, автомобильным, воздушным или речным транспортом Отопитель следует хранить в заводской упаковке в закрытых помещениях с естественной вентиляцией при температуре от минус 5 С до плюс 45 С с относительной влажностью не более 75% При нарушении потребителем правил перевозки и хранения отопителя предприятие-изготовитель ответственности за его сохранность не несет ТАЛОН НА УСТАНОВКУ Отопитель электрический РУСНИТ 20 _ М заводской N Приложение 1 установлен в адрес места установки (область, район, населенный пункт, улица, дома, кв.) и пущен в работу представителем сервисной службы наименование организации Представитель сервисной службы: подпись фамилия и инициалы Владелец: подпись фамилия и инициалы 200_ г.

17 Стр.17 Приложение 2 АДРЕСА И ТЕЛЕФОНЫ ОРГАНИЗАЦИЙ, АТТЕСТОВАННЫХ ДЛЯ ПРОВЕДЕНИЯ ПУСКО-НАЛАДОЧНЫХ РАБОТ, ОСУЩЕСТВЛЯЮЩИХ ГАРАНТИЙНОЕ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ По г. Рязани и Рязанской области: ЗАО НПКК “РусНИТ” Тел.: (4912) , г. Рязань, проезд Шабулина, 2а Тел. горячей линии (495) По г. Москве и Московской области: ООО «Диатон-Би» Тел.: (499) г. Москва, Варшавское шоссе, д.70, корп.з Фирма «Доминанта-Т» г. Москва, ул. Варшавское шоссе, д.125, стр.3 Тел.: (495) , Компания «Тайм» г. Москва, ул. Суздальская, д. 46 Тел.: (495) ЗАО «Эконика-Техно» г. Москва, аллея Первой Маёвки, д.15 Тел.: (495) ООО “МОВЭКС” г. Москва, ул. Докукина, д.10. Тел.: (495) ЧП «Федин В.И.» Тел.: (495) й км Киевского шоссе ЗАО «Вентиляция, водоснабжение, теплоснабжение» Тел.:(495) г.москва, Рязанский проспект, д.8а.стр ООО «РСТ» Тел.: (4966) Мос. обл., г. Коломна, Канатный пр-д, д. 12 (на тер. з-да «Втормет») По г.санкт-петербургу и Ленинградской области: НПП «Балттеплоком» Тел.: (812) г. Санкт-Петербург, ул. 7 Советская, д ЗАО «Эконика Техно Петербург», Тел.: (812) г. Санкт-Петерберг, Малый пр-т П.С., д По г. Иркутску и Иркутской области: ООО «СИБТЕПЛОКОМ» Тел.: (3952) , г. Иркутск, ул. Пискунова, д. 54, оф. 11, ООО «Сибтерм» г.иркутск ул.трактовая д14а Тел.: (3952) По г. Красноярску и Красноярскому краю: ООО «Теплоком» Тел.: (3912) , г.красноярск, ул.дубровинского, д.56, оф По г. Владивостоку и Приморскому краю: ООО «Водный мир» Тел.: (4232)

18 Стр г.владивосток, ул. Махалина, д ООО «Аквадом» Тел.: (4232) г. Владивосток, ул. Ильичева, д ООО «Модуль +» Тел.: (4232) г. Владивосток, ул. 3-я Строительная, д По г. Калуге и Калужской области: ЗАО «Ремстройтехно» г. Калуга, ул. Азаровская, д.18 Тел.: (0842) По г. Самаре и Самарской области: ООО «Техника и Технологии» Тел.: (8482) г.тольятти, Ул. Комсомольская д ООО «Эконика-Техно-Самара» Тел.: (8462) г. Самара, ул. Советской Армии, д ООО ПКФ «Пластик-С» г. Самара, ул. Аврора, 148 а Тел.: (8462) ООО «КОРС» Тел.: (8462) г. Самара, ул. Галактионовская, д. 113 Б ПО г. Саратову и Саратовской области: ООО «Гринэкс» Тел.:(8452) г. Саратов, ул. Орджоникидзе, д.24 оф По г. Екатеринбургу и Свердловской области: ЗАО «Эконика-Техно Урал» Тел.: (343) г. Екатеринбург, ул. Уральская, д По г. Ижевску: ЧП «Суханов А.Г.» г.ижевск, ул. Пушкинская, д. 216 Тел.: (3412) ООО «Водолей-сервис» г. Ижевск, ул. 30 летия Победы, д.4б Тел.: (3412) По г. Хабаровску: ЧП «Онищенко Ю.Б.» Тел.: (4212) г. Хабаровск, ул. Красина, д. 5, офис По г. Ярославль и Ярославской, Костромской и Ивановской обл. ООО «ИНТЕРМАШ» г. Ярославль, пр-кт Авиаторов, д.151, оф.217. Тел.: (0852) По г. Новосибирску и Новосибирской обл. ООО «МДК» г. Новосибирск, ул. Горького, д.39, оф.410. Тел.: (3832) По г. Казани и Республике Татарстан Фирма «Инженер» Тел.: (843)

19 Стр.19 г. Казань, Оренбургский тракт, д. 20, оф ООО СФ «РОСТА» г.казань ул. Лобачевского, д.3 Тел.: (843) По г. Магадану и Магаданской обл. ООО «Магадантехнологии» Тел.: (41322) г. Магадан, ул. Дзержинского, д По г. Твери и Тверской области ООО “Б и Г” Тел.: (0822) г. Тверь, ул. Орджоникидзе, д По г. Нижний Новгород и Нижегородской области ООО ПФК “ИЛАН” Тел.: (8312) г. Нижний Новгород, ул. К. Маркса, д. 32 По г. Краснодару и Краснодарскому краю ЗАО «Эконика-Техно Кубань» Тел.: (8612) г. Краснодар, ул. Уральская, д. 184/ По г. Сочи и республике Абхазия ООО «Теплосервис» Тел.: (8622) г. Сочи А, ул. Авиационная, д.3а По г. Петрозаводск и республике Карелия ООО «ТВК – Онего» Тел.: (8142) г. Петрозаводск, ул. Заводская, д.18, оф ООО «Отич-строй +» г. Петрозаводск, ул. Пограничная, д.22 Тел.: (8142) По г. Воронежу и Ворнежской области ООО «ЭНЕРГОКОМПЛЕКТ» г.воронеж, бульвар Победы, 45А Тел.: (4732) По Республике Казахстан ТОО «Мария» г. Алматы, ул. Кольцевая, 80 б Тел.: (3272) г. Астана, ул. Ауэзова, 123/8 Тел.: (3172) По г. Южно-Сахалинск и Сахалинской области ООО «ГазЛайн» г. Южно-Сахалинск, ул. Амурская, 96 Тел.: (4242)

20 Стр.20 Приложение 3 ООО «Завод РУСНИТ» , г.рязань, проезд Шабулина, 2а ТАЛОН 1 Корешок талона на гарантийный ремонт отопителя РУСНИТ – _ зав. Талон изъят 200 г. Исполнитель на гарантийный ремонт котла РУСНИТ – заводской Продан организацией Дата продажи Штамп организации 200_ г. наименование и адрес организации С техническими характеристиками оборудования и условиями гарантии ознакомлен и согласен, претензий к внешнему виду не имею Владелец подпись Выполнены работы по устранению неисправности 200_ г. М.П. Исполнитель Владелец фамилия и инициалы подпись подпись наименование предприятия, выполнившего ремонт и его адрес фамилия и инициалы фамилия и инициалы Должность руководителя предприятия, выполнившего ремонт подпись фамилия и инициалы

21 Стр.21 Приложение 3 ООО «Завод РУСНИТ» , г.рязань, проезд Шабулина, 2а ТАЛОН 2 Корешок талона на гарантийный ремонт отопителя РУСНИТ – _ зав. Талон изъят 200 г. Исполнитель на гарантийный ремонт котла РУСНИТ – заводской Продан организацией Дата продажи Штамп организации 200_ г. наименование и адрес организации С техническими характеристиками оборудования и условиями гарантии ознакомлен и согласен, претензий к внешнему виду не имею Владелец подпись Выполнены работы по устранению неисправности 200_ г. М.П. Исполнитель Владелец фамилия и инициалы подпись подпись наименование предприятия, выполнившего ремонт и его адрес фамилия и инициалы фамилия и инициалы Должность руководителя предприятия, выполнившего ремонт подпись фамилия и инициалы

docplayer.ru

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (электрокотел) РУСНИТ 203, РУСНИТ 204. Руководство по эксплуатации РУСН РЭ

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ. (электрокотел) РУСНИТ 212М, РУСНИТ 215М, РУСНИТ 218М, РУСНИТ 221М, РУСНИТ 224М, РУСНИТ 230М,

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (электрокотел) РУСНИТ 212М, РУСНИТ 215М, РУСНИТ 218М, РУСНИТ 221М, РУСНИТ 224М, РУСНИТ 230М, РУСНИТ 236М, РУСНИТ 245М, РУСНИТ 270М, РУСНИТ 2100М Руководство по эксплуатации РУСН.

Подробнее

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ

ОАО завод «Красное Знамя» Россия, 390043, г.рязань, пр. Шабулина, д. 2а. АЮ77 ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (электрокотел) Все электрокотлы серии «РусНИТ» оснащены полностью автоматической системой управления,

Подробнее

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (ЭЛЕКТРОКОТЕЛ) РУСНИТ 212М, РУСНИТ 215М, РУСНИТ 218М, РУСНИТ 221М, РУСНИТ 224М, РУСНИТ 230М, РУСНИТ 236М, РУСНИТ 245М, РУСНИТ 270, РУСНИТ 2100 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУСН.

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ АВТОМАТИЧЕСКИЙ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ КОТЁЛ «ИНТОЙС» СЕРИЯ 1 ИНТОЙС-103 ИНТОЙС-104 ИНТОЙС-105 ИНТОЙС-106 ИНТОЙС-107 ИНТОЙС-109 ИНТОЙС-112 ИНТОЙС-115 ИНТОЙС-118 ТУ 3468-001-70103049-2004

Подробнее

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (ЭЛЕКТРОКОТЕЛ) РУСНИТ 212М, РУСНИТ 215М, РУСНИТ 218М, РУСНИТ 221М, РУСНИТ 224М, РУСНИТ 230М, РУСНИТ 236М, РУСНИТ 245М, РУСНИТ 270M, РУСНИТ 2100M www.rusnit.ru РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Подробнее

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ РУСНИТ 212М, РУСНИТ 215М, РУСНИТ 218М, РУСНИТ 221М, РУСНИТ 224М, РУСНИТ 230М, РУСНИТ 236М, РУСНИТ 245М, РУСНИТ 270М,

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (ЭЛЕКТРОКОТЁЛ) РУСНИТ 212М, РУСНИТ 215М, РУСНИТ 218М, РУСНИТ 221М, РУСНИТ 224М, РУСНИТ 230М, РУСНИТ 236М, РУСНИТ 245М, РУСНИТ 270М, РУСНИТ 2100М РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУСН.

Подробнее

Тепловентилятор ТВ-18П ТВ-24П

ООО “ТЕПЛОТЕХ” ИЗГОТОВЛЕНО В РОССИИ Тепловентилятор ТВ-18П ТВ-24П ПАСПОРТ Руководство по эксплуатации. 1. Назначение изделия. 1.1 Тепловентилятор ТВ-18П (ТВ-24П) предназначен для вентиляции и обогрева

Подробнее

Котлы электроводогрейные отопительные

Завод отопительной техники «СЕВЕРЯНИН» Котлы электроводогрейные отопительные Технический паспорт Руководство по эксплуатации СЕВЕРЯНИН – 03 СЕВЕРЯНИН – 04 СЕВЕРЯНИН – 05 СЕВЕРЯНИН – 06 СЕВЕРЯНИН 7,5 г.

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ООО «ИНТОИС» РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ АВТОМАТИЧЕСКИЙ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ КОТЁЛ «ИНТОИС» СЕРИЯ 2 ИНТОЙС-203 ИНТОЙС-204 ИНТОЙС-205 ИНТОЙС-206 ИНТОЙС-207 ИНТОЙС-209 ИНТОЙС-212 ИНТОЙС-215 ИНТОЙС-218 ТУ 3468-001-70103049-2008

Подробнее

Котлы электроводогрейные отопительные

Завод отопительной техники «СЕВЕРЯНИН» Котлы электроводогрейные отопительные Технический паспорт Руководство по эксплуатации Северянин 60 Северянин 90 Северянин 120 Северянин 150 г. Санкт-Петербург ВНИМАНИЕ!

Подробнее

Котлы электроводогрейные отопительные

Завод отопительной техники «СЕВЕРЯНИН» Котлы электроводогрейные отопительные Технический паспорт Руководство по эксплуатации СЕВЕРЯНИН – 03 СЕВЕРЯНИН – 04 СЕВЕРЯНИН – 05 СЕВЕРЯНИН – 06 СЕВЕРЯНИН 7,5 г.

Подробнее

Тепловентилятор ТВ-3 ТВ-4,5

ООО “ТЕПЛОТЕХ” ИЗГОТОВЛЕНО В РОССИИ Тепловентилятор ТВ-3 ТВ-4,5 ПАСПОРТ Руководство по эксплуатации. 1. Назначение изделия. 1.1 Тепловентилятор ТВ-3 (ТВ-4,5) предназначен для вентиляции и обогрева производственных,

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ АВТОМАТИЧЕСКИЙ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ КОТЁЛ «INTOIS ONE», «INTOIS ONE-P», «INTOIS ONE» мощностью 3-18 квт «INTOIS ONE P» мощностью 3-18 квт со встроенным насосом Внимание монтажных

Подробнее

ИМПУЛЬСНЫЙ ГЕРМЕТИЧНЫЙ

ОКП 34 1500 НАУЧНО ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «РЭЛСИБ» БЛОК ПИТАНИЯ ИМПУЛЬСНЫЙ ГЕРМЕТИЧНЫЙ БПГ 12 Руководство по эксплуатации РЭЛС.423148.015 РЭ * * * * * * * * * Адрес предприятия изготовителя: г. Новосибирск,

Подробнее

Котлы электроводогрейные отопительные

Завод отопительной техники «СЕВЕРЯНИН» Котлы электроводогрейные отопительные Технический паспорт Руководство по эксплуатации СЕВЕРЯНИН – 9 СЕВЕРЯНИН – 12 СЕВЕРЯНИН – 15 СЕВЕРЯНИН – 18 СЕВЕРЯНИН – 24 30

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» БЛОК ПИТАНИЯ ОТ ТОКОВЫХ ЦЕПЕЙ БПТМ610-01 ПАСПОРТ ПШИЖ 12.00.00.00.00.007 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-88-02 СОДЕРЖАНИЕ 1 Основные

Подробнее

Котлы электроводогрейные отопительные

Завод отопительной техники «СЕВЕРЯНИН» Котлы электроводогрейные отопительные Технический паспорт Руководство по эксплуатации Северянин 060 Северянин 090 Северянин 120 Северянин 150 г. Санкт-Петербург ВНИМАНИЕ!

Подробнее

МАСТЕР – М. Руководство по эксплуатации

МАСТЕР – М Регулятор температуры электромеханический Руководство по эксплуатации АВ 28 Содержание 1. Общие указания… 3 2. Технические характеристики..3 3. Комплектация 3 4 Требования безопасности….3

Подробнее

ЭЛЕКТРИЧЕСКИЙ КОТЕЛ ОТОПЛЕНИЯ ЭВП-3, ЭВП-4,5, ЭВП-6, ЭВП-9, ЭВП-12 РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ЭЛЕКТРИЧЕСКИЙ КОТЕЛ ОТОПЛЕНИЯ ЭВП-3, ЭВП-4,5, ЭВП-6, ЭВП-9, ЭВП-12 1. Общие указания 2. Технические характеристики 3. Комплектация 4. Указания мер безопасности 5. Устройство и принцип работы

Подробнее

Блок реле клапана БРК. Паспорт ЯРКГ ПС

Блок реле клапана БРК Паспорт ЯРКГ 3.609.001 ПС 2015 ЯРКГ 3.609.001 ПС 1 Блок реле клапана БРК (далее блок) предназначен для управления электромагнитным клапаном с электропитанием 220 В (далее клапаном),

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ООО «ИНТОИС» РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ АВТОМАТИЧЕСКИЙ ЭЛЕКТРОНАГРЕВАТЕЛЬНЫЙ КОТЁЛ «ИНТОЙС» СЕРИЯ 4 ИНТОЙС-409 ИНТОЙС-412 ИНТОЙС-415 ИНТОЙС-418 ИНТОЙС-424 ИНТОЙС-427 ИНТОЙС-436 ИНТОЙС-445 ИНТОЙС-454 ИНТОЙС-470

Подробнее

Руководство по эксплуатации

Регулятор температуры электромеханический Руководство по эксплуатации АВ 28 Содержание 1. Общие указания…2 2. Технические характеристики….2 3. Комплектация…2 4 Требования безопасности….2 5. Монтаж,

Подробнее

ИСТОЧНИК ПИТАНИЯ ББП-20М

ИСТОЧНИК ПИТАНИЯ ББП-20М ТУ 4372 002 63438766 14 СЕРТИФИКАТ СООТВЕТСТВИЯ ТС RU С-RU.AЛ16.B.02558 Серия RU 0228076 ПАСПОРТ ВВЕДЕНИЕ Настоящий паспорт предназначен для изучения обслуживающим персоналом правил

Подробнее

Пульт сигнализации ПС. Паспорт ЯРКГ ПС

Пульт сигнализации ПС Паспорт ЯРКГ 3.624.001 ПС 2015 ЯРКГ 3.624.001 ПС 1 Пульт сигнализации ПС (далее пульт) предназначен для формирования звуковых и световых сигналов с целью оповещения персонала о наступлении

Подробнее

Котлы электроводогрейные отопительные

Завод отопительной техники «СЕВЕРЯНИН» Котлы электроводогрейные отопительные Технический паспорт Руководство по эксплуатации СЕВЕРЯНИН – 09 СЕВЕРЯНИН – 12 СЕВЕРЯНИН – 15 СЕВЕРЯНИН – 18 СЕВЕРЯНИН – 24 Северянин

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» БЛОК ПИТАНИЯ ОТ ТОКОВЫХ ЦЕПЕЙ БПТ-615 ПАСПОРТ ПШИЖ 190.00.00.001 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-88-02 1 СОДЕРЖАНИЕ 1 Описание

Подробнее

БЛОК ПИТАНИЯ АСК-9/2

БЛОК ПИТАНИЯ АСК-9/2 Паспорт ЛГТИ.436230.010ПС АИ50 СОДЕРЖАНИЕ 1 ОБЩИЕ УКАЗАНИЯ 3 2 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 3 3 ОПИСАНИЕ И РАБОТА 5 4 ПОДГОТОВКА К РАБОТЕ 6 5 МАРКИРОВКА 6 6 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Подробнее

Котлы электроводогрейные отопительные

Завод отопительной техники «СЕВЕРЯНИН» Котлы электроводогрейные отопительные Технический паспорт Руководство по эксплуатации СЕВЕРЯНИН – 09 СЕВЕРЯНИН – 12 СЕВЕРЯНИН – 15 СЕВЕРЯНИН – 18 СЕВЕРЯНИН – 24 Северянин

Подробнее

ВНИМАНИЕ! СОДЕРЖАНИЕ

ВНИМАНИЕ! 1.Установка электроводонагревателя в отопительную систему и подключение к электросети должны выполняться специалистами сервисного центра или лицензированными электромонтажными фирмами с обязательным

Подробнее

Котел электроводогрейный

Котел электроводогрейный РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Подробное изучение настоящего руководства до монтажа изделия является ОБЯЗАТЕЛЬНЫМ Сохраняйте данное руководство в течение всего гарантийного срока!

Подробнее

РУП «Белэлектромонтажналадка»

РУП «Белэлектромонтажналадка» ПАСПОРТ РЕЛЕ МИГАЮЩЕГО СВЕТА РМС-02 ПШИЖ 132.00.00.00.001 ПС БЕЛАРУСЬ 220050, г. Минск, ул. Революционная 8, т./ф. (017) 226-88-11, 226-81-02 2 СОДЕРЖАНИЕ 1 Описание и работа

Подробнее

Wespe Heizung Industrial

2 Оглавление ОГЛАВЛЕНИЕ…3 ОБЩИЕ СВЕДЕНИЯ…4 1. УСТАНОВКА…5 2. УСТАНОВКА…8 3. ПОДКЛЮЧЕНИЕ К СЕТИ…8 4. ИСПОЛЬЗОВАНИЕ…9 5. ОБЗОР ВОЗМОЖНЫХ ДЕФЕКТОВ И НЕИСПРАВНОСТЕЙ…10 6. ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ…11

Подробнее

ШКАФ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

ООО «Лайт-09» ШКАФ УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ Сертификат соответствия требованиям ГОСТ Р 51321.1-2007, РОСС RU. (АВ76.В) Паспорт ШУО-1, ШУО-3. Содержание 1. Общие сведения 2. Назначение 3. Состав и принцип

Подробнее

Панель управления Электроводонагревателями

Панель управления Электроводонагревателями РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Подробное изучение настоящего руководства до монтажа изделия является ОБЯЗАТЕЛЬНЫМ Сохраняйте данное руководство в течение всего гарантийного

Подробнее

РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ РАТАР-01

НАУЧНО ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «РЭЛСИБ» РЕГУЛЯТОРЫ ТЕМПЕРАТУРЫ РАТАР-01 Руководство по эксплуатации Архангельск (8182)63-90-72 Астана +7(7172)727-132 Белгород (4722)40-23-64 Брянск (4832)59-03-52 Владивосток

Подробнее

Трансформатор силовой

ОКП 341110 Трансформатор силовой трехфазный с воздушной принудительной циркуляцией воздуха защищенного исполнения, для прогрева бетона, марки ТСДЗ- 63/0,38 ПАСПОРТ 3411-003-012353442-04 ПС 2006 г. 1 1.

Подробнее

НАУЧНО ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ

НАУЧНО ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «РЭЛСИБ» приглашает предприятия (организации, фирмы) к сотрудничеству по видам деятельности: разработка новой продукции производственно технического назначения, в частности:

Подробнее

Блок управления насосами БУН-03

Блок управления насосами БУН-03 Техническое описание и инструкция по эксплуатации ГЕ2.390.036 ТО 1999 г. 2 Содержание 1. Введение… 3 2. Назначение и основные функции… 3 3. Технические данные… 4 4.

Подробнее

СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ SKAT ST-2525

СТАБИЛИЗАТОР СЕТЕВОГО НАПРЯЖЕНИЯ SKAT ST-2525 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ФИАШ.436218.065 РЭ ! ВНИМАНИЕ! Внимательно прочитайте требования по безопасности перед использованием стабилизатора сетевого напряжения

Подробнее

docplayer.ru

Котлы Руснит – Эксплуатация и ремонт

___________________________________________________________________________________________

В эксплуатации электрокотел Руснит 209М. Хотелось бы верить, что проблема стандартная. Если коротко: пускатель работает. Диод управления насосом светится независимо от позиции кнопки. Когда нажимаю кнопки 1/3 или 2/3 ничего не происходит, диоды не светятся. Полагаю, что нет команды «нагрева» или разрешения подогрева. Еще один момент, какое сопротивление датчика температуры при двадцати и сорока градусах, по схеме не понятно, какой терморезистор там установлен. Когда прибор заполнен – датчик уровня замкнут?

Диод загорается, когда функционирует насос. Если кнопка управления насоса выжатая, то он работает все время. Вам следует установить регулятор температуры и теплоноситель на максимум. Проверьте, чтобы котельная установка была заполнена теплоносителем, и датчик уровня сработал. Схема погружного датчика состоит из четырех методично объединенных диодах КД-525Б – просто прозвонить. На этой плате (ее можно извлекать) есть геркон – датчик наличия теплоносителя. Соответствующе геркон разъединенный, его необходимо замкнуть. Это следует делать, потому что очень часто поплавок прикипает и перестает работать. А еще вверху, там где находятся ТЭНы установлен биметаллический предохранитель, датчик нагрева, в нормальном положении должен быть замкнутым.

Неисправно функционирует электрокотел Руснит 205 НМ. Подсоединен к 3-м фазам. Врезан в отопительную систему, которая базирована на камине с теплообменником. Он необходим для поддержания температурного режима, когда жильцы отсутствуют. Наработка у него около 6-ти часов. Запускал пару раз после монтажа в конце отопительного сезона, для того чтобы проверить. Претензий не возникло. По весне протапливали камин, не включая насос. В итоге произошел перегрев теплоносителя, и лопнула труба на выходе. Пришлось сливать и менять антифриз. Вот буквально пару дней назад решил проверить прибор, он не запускается. На кнопке пуска даже лампа не светится. На замыкатель напряжение поступает, но он не срабатывает.
Предохранитель исправный. В чем там могла возникнуть проблема? Осуществил проверку стеклянного цилиндрического предохранителя, он тоже в норме. О том, что есть термопредохранитель – не знал. Где он находится? Я в курсе, что там есть защитный датчик от перегрева, который соединен с контролем уровня жидкости. Если верить картинке, то находится он сверху колбы, возле ТЭНа. Может быть, проблема в нем? Этот датчик с клавишей или нет? Возможно, она залипла?

Стеклянный цилиндрический предохранитель находится на блоке питания, полагаю, что он не причастен к появлению описанной проблемы. Термопредохранитель стоит сверху, на металлическом корпусе, вы можете отследить с помощью проводов идущих к пускателю, он включен по порядку. В колбе размещен герконовый датчик уровня теплоносителя и температурный датчик теплоносителя, это следующий стадия будет. Если не
функционирует пускатель, то с большой вероятностью дело в аварийном датчике перегрева. Кнопок я там не обнаружил, скорее всего, изготовлен с использованием плавкого сплава, проблем с ним не возникало. Как можно проверить? Прибор должен быть целиком обесточен, следует замкнуть контакты датчика и посмотреть коротким зажатием выключателя.

Установлен электрокотел Руснит 209М, исправно функционировал на протяжении трех лет. В начале осени решил включить (из-за похолодания), но возникла проблема – нет реакции на редуктор температуры теплоносителя. С помощью него настраивалась температура в помещении. Подключается, а когда набирает температуру, не отключается. Ранее было так, если убирал регулятор температуры до конечной точки, агрегат выключался, а сейчас вообще перестал реагировать. Может быть, у кого-то была похожая проблема, и в курсе как ее устранять, посоветуйте.

В голову приходит только одно, проверьте, исправен ли датчик температуры теплоносителя, который установлен в колбе, находящийся сверху. Выходят четыре проводка обмотанные фторопластом (МГТФ). 2 из которых датчик уровня, а другие 2 температурный датчик. Вам следует посмотреть, что и куда идет, если конечно, у вас есть опыт в такой сфере. Если опыта нет, то обратитесь в сервисную службу. Помимо этого, так как последовательность работы по 2-м датчиком, конкретно мне не известна, рекомендуется проверить воздушный датчик.

Столкнулся с неполадкой электрокотла Руснит 209М. Весь зимний период работал на шести киловаттах. Температура помещения была около 21 градуса. Из недостатков выявил лишь один. Антифриз на гребне понемногу протекает, придется сменить прокладки. Вдобавок он издает шум, даже когда не нагревают ТЭНы и не функционирует насос. Каким образом можно наладить работу?

Зуммерит магнитный пускатель подающий ток на схему управления ТЭНами. Иными словами шумит электромагнит притянувший замыкающую контактную группу. Неважно проходит ли через нее ток в ТЭНы или нет. А издает шум, потому что электрическая сеть с переменным током. Слышал, что импортные пускатели (Франция) от АВВ не шумят, они оснащены специальным механизмом. Я пока заменил на китайский пускатель. Корпус прибора – хороший звуковой резонатор. Иными словами усиливает вибрации. В особенности если крышка зарыта. Пускатель надежно зафиксирован на корпусе. Любые, даже самые незначительные вибрации усиливаются. Как потеплеет, хочу поставить прорезиненную прокладку под пускатель.

Подключили электрический котел Руснит 212, и дребезжать стал уже на первых минутах В данный момент шума нет. Заменил пускатель на более качественный АВВ. Иного выхода я не вижу. Но возникла иная проблема – не могу отрегулировать работу по температуре воздуха, только по теплоносителю. Возможно, кто-то знает, как устранить?

Сложно по условному звуку разыскать пути решения проблемы. Необходимо чтобы пускатели неоднократно срабатывали, в течение 15-25 сек и потом понаблюдать – как изменилась сила шума. Причиной может послужить низкое напряжение на катушке пускателя. Если параллельно контактам реле, подающими напряжение на катушки, подсоединены резисторы, то следует посмотреть, не пробиваются ли они. Измерьте напряжение на катушках без нагрева. Если на катушках напряжение будет в районе 50-ти вольт, то пускатель не сработает, а шуметь будет. Из своего опыта. Очень часто путают резисторы, ставя не той группы, а в итоге – шум.

Обнаружил неисправность в работе настенного электрокотла Руснит 205 М (необходимо было прибрести 15 киловатт, но этот стоил гораздо меньше). Шум в пускателе был довольно таки сильным, отключил и подключил – шум практически исчез. К тому же шумит вода (такое чувство, что закипает чайник), но температура носителя установлена только на 40 градусов и не должно ничего закипать. Возможно ли каким-то образом устранить этот шум? Если да, то как?

В системе образовалась воздушная пробка. Попробуйте найти, в каком месте может происходить скопление воздуха.

Тоже в свое время пришлось столкнуться с похожей ситуацией агрегата фирмы Руснит 203. Даже хотел оклеить его шумоизоляционным материалом, а узнал о пускателях и решил попробовать заменить, расскажите о нем. Какой он должен быть?

Безусловно, лучше выбирать импортные пускатели. Главное учитывать потребляемое напряжение. Для этого вы должны знать мощность ТЭНов.

В эксплуатации электрокотел Руснит 205 НМ. Когда установил в отопительную систему, параллельно дровяной печи, столкнулся с тем, что не могу установить температурный датчик. Пробовал подключать, следуя инструкции – не вышло. А если контакты противоположно, то работает. Но как только достигает установочной температуры, он отключается, и обратно самостоятельно не подключается. Решил вообще не использовать датчик. Настраивал по температуре теплоносителя. Это было в прошлом году. Сейчас наступили холода, а печь протапливать пока не хочется, решил попробовать включить этот агрегат. Работает, как ему вздумается. Подведен к электросети. Нажимаю на кнопки запуска ТЭНов, мигают, а должны
загораться. Кто в курсе, что с ним не так? Это все происходило вчера, а утром решил снова попробовать запустить. Предварительно заглянул, что происходит непосредственно в нем самом. Все проводки на месте, ничего не повреждено. Все проверил, измерял, прозвонил ТЭНы. Все нормально. Запустил. Лампа насоса не моргает, а просто светится (как и положено). Но при нажатии на кнопки подключения ТЭНов ничего не происходит. Лампы не загораются. Подключил, выключил, потыкал кнопки. ТЕЭНы работают. Не понятно с чего бы. Но это не нормально. В итоге, котельный аппарат проработал от силы несколько часов с максимальной мощностью 5 киловатт, 2 ТЭНа работали. Помещение прогрелось, и как только установленная
температура была достигнута (я установил 40 градусов) отключились ТЭНы и теперь, чтобы я не делал – ТЭНы не подключаются. С чего следует начать?

Смысл проблемы: котельная установка самостоятельно запускается и выключается, невзирая на температуру теплоносителя. Выключил совмещенный датчик уровня и температуры. Агрегат перешел в нормальные режим, но настройки теплоносителя сбились, а по воздуху остались прежними. Заключение: сбился совмещенный датчик. Кто знает, какая модель датчика или аналог, или может быть электрические параметры?

Неполадки электрокотла Руснит. С помощью регулятора при установке температуры от 35-ти до 60-ти градусов, он запускается, температуру теплоносителя нагоняет, циркуляция в норме. После этого он отключается, но после того, как остынет теплоноситель – не всегда подключается на нагрев ТЭНов. Осуществил проверку датчиков отсутствия теплоносителя, датчика перегрева, все исправно. Предполагаю, что неточно работает терморезистор на баке, который функционирует вместе с переменным резистором изменения температуры теплоносителя на плате управления. Объясню почему я так решил: При монтаже переменного резистора на теплоноситель от 60-ти градусов, все работает стабильно. Вопрос в следующем,
может ли комнатный редуктор помочь выйти из слоившейся ситуации. Выставить температуру ваппарате, предположим, на 85-ть градусов (чтобы не отключался системой автоматики), а управление сделать от выносного термодатчика.

Я убрал перемычку и вкл/выкл самостоятельно, перед этим установив на 80 градусов. Все функционирует. Теперь ищу комнатный регулятор с сухими контактами, и управлять по воздуху.

В комплектацию электрического котла Руснит 212 входит выносной датчик комнатной температуры, если верить схеме, он воплощен на 4-х методично спаянных диодах КД522Б. Дело вот в чем, в его комплектации по неизвестным мне причинам отсутствует датчик, я решил сделать его самостоятельно. Подобрал и спаял диоды, подсоединил, но при регуляторе воздуха на приборе 5 градусов, он отключается, когда датчик нагревается до 30-35 градусов (а надо при 5 +-). Что порекомендуете?

Аналог такой же, если диод используют по назначению. Может быть, необходимы точно такие же.

Неполадки электрокотла Руснит 204М. Подведен к трехфазной сети. Эксплуатируется практически весь год (не считая лета). В нем самом расширительный бак есть, но в наивысшей точке системе стоит спусковой вентиль, с его помощью я спускаю излишки давления практически еженедельно. Обратил внимание, что он издает дополнительный шум, потом прочитав об этом подробнее – решил смириться. Летом был перепад
напряжения, и видимо, что-то вышло из строя. Проблема такого рода: включаю его, все лампы, как и положено – горят, работают и отключаются при изменении температуры датчика и выключение насоса. Пусковое реле само не подключает ТЭНы. Если нажать отверткой реле замыкается, и включаются ТЭНы.

Реле проходит через цепь защиты. В него включен датчик уровня воды и предельной температуры. Следует проверить, есть ли фаза на клемме катушки контура. Ну и, безусловно, саму катушку на предмет обрыва.

В эксплуатации электрический котел Руснит 203. Устанавливался, как дополнительный (основной был твердотопливный protherm bober). Пользуемся им сначала осени, все было хорошо, тепла было достаточно, регулятор 40-60 градусов, температура воды примерно 30-ть, а сейчас похолодало (на улице -20), температура воды понизилась до 25-ти и больше не нагревается. Температура выше, если на регуляторе выставлено 45 градусов, при 85 она только холоднеет. Согласен, что мощности может быть недостаточно на всю площадь, но на выходе все ровно же должна быть горячая вода. Циркуляционный насос – Грюндфос, воздух в батареях спущен. Что могла произойти, или все дело в недостатке мощности? Подытожу, электрокотел не функционирует на полную мощность, температура снизилась до -9 градусов, а по-прежнему держит чуть больше 30-ти. Возможно ли, каким-то образом осуществить диагностику, не снимая его?

Буквально месяц назад установил Руснит. Первое время контактор тоже издавал шум. Я зажал его спичкой (понимаю, что так делать нельзя, так что повторять не стоит). Шум пропал только после того, как я заменил контактор.

Замыкатель шумит, если сердечник недостаточно прилегает при срабатывании контактора. Может вам поможет неоднократное включение замыкателя. Но чаще всего между половинами сердечника отсутствует контакт (попадает сор), и магнитный поток испытывает сопротивление. Тогда необходимо провести проверку электромагнитного пускателя – разобрать его и прочистить.

Пользуемся электрокотлом Руснит 212. Поставили на время (ожидаем подключения газа) для отделки дома (площадь 200 квадратов). Первый сезон отработал безупречно. Вторую зиму не использовали, и вот сейчас решили его запустить. И столкнулись с проблемой. Частое включение и выключение (для того, чтобы обогреть такое большое помещение, он должен практически всегда быть включен). Давление в системе хорошее. Установил температуру теплоносителя на 60 градусов, и когда он выключился, попробовал трубу, она теплая. Так и на 70 – 80 немного теплее. Может кто-то знает, в чем причина, и что необходимо сделать?

Электрокотел видит только свою температуру, а не температуру трубы. То же самое происходит, при монтаже комнатного датчика, он видит температуру в комнате. У вас вероятно, плохой кругооборот и отсутствует комнатный датчик. Или как вариант: термостат, с помощью которого включается и выключается прибор, расположен внутри. Вам необходимо снять крышку и измерять температуру внутри него (вернее температуру резервуара, где стоят ТЭНы), если она соответствует выставленной, при которой он дожжен выключаться, то возникли проблемы с протоком теплоносителя.

Электрический котел Руснит, еще не прошел год после установки, но полагаю, в нашем случае, на гарантийный ремонт надеяться не стоит, потому как устанавливали и подключали самостоятельно. Последний запуск был несколько недель назад, работал без нареканий. А вот вчера подключил – замыкатель работает, насос срабатывает, а вот лампы ТЭНов при зажатии соответствующей кнопки не горят, соответственно и ТЭНы не включаются. Замыкатель разобрал, все в норме. Напрямую подключал ТЭНы тоже все в порядке. Скорее всего, возникла неполадка в управляющей плате. У кого-то
была такая ситуация? Пускатель срабатывает как при подключении, так и при отключении агрегата. Я не силен в этой области и не понимаю, какие аварийные датчики выведены на этот пускатель и выведены ли вообще?

Он оснащен двумя датчиками: термореле максимальной температуры и датчик наличия теплоносителя. Может быть ваш аппарат завоздушился. Датчик наличия теплоносителя чаще всего стоит у него сверху. Оснащена ли ваша отопительная система воздухоотводчиком? Термореле при нормальной работе должно быть замкнуто. Попробуйте прозвонить с помощью тестера его концы, сопротивление цепи должно отсутствовать (0 Ом). Датчик наличия теплоносителя, наверняка так же.

Какое термореле установлено на электрокотле Руснит 209м? Знаю месторасположения датчика температуры теплоносителя, датчика наличия теплоносителя (поплавка). Датчик наличия теплоносителя функционирует – при сливе воды из системы загорается сигнальная лампа. Подозреваю, что если датчик температуры теплоносителя сломался, то котельная установка может не работать. Каким образом проверить?

В таких моделях аварийное реле называется термовыключателем. Когда будете прозванивать с помощью мультиметра должно показывать нулевое сопротивление. А датчик воздуха у вас есть?

Подключен Руснит 205НМ. Возникли неисправности с температурой подогрева. Возможно, вся проблема в датчике температуры теплоносителя? Если система полагает, что температура более 85-ти градусов, а в реальности это не так, то подогрева не будет, но и термореле не сработает. Как тогда проверять?

Система данной модели может думать, что температура теплоносителя больше установленной, в таком случае подогрев не будет работать. Датчик уровня наверняка подсоединен к замыкателю ступенчато с термовыключателем. Если у вас получится отследить проводки, которые идут от функционирующего датчика на плату управления, то их необходимо замкнуть и разомкнуть. Посмотрите, как будет вести себя аппарат.

Вопрос, касающийся управления и настройки модели Руснит. Имеется ли отображение неисправностей функционирующего датчика?

Данные электрические котлы оснащены двумя ручками управления. С помощью первой ручки устанавливается температура, до которой необходимо прогреть помещение, второй – температуру, до которой должен нагреваться теплоноситель. По достижению заданной температуры ТЭНы выключаются, индикатор тухнет. Отображение неисправностей датчика отсутствует.

По достижению установленной температуры одного из датчиков подогрев выключается. Следует вывести ручки на максимум. Если сопротивление датчиков превышает норму (датчик воздуха выключен, следовательно, сопротивление неизмеримо), то будет срабатывать команда нагрева. Получается, если отключить рабочий датчик команда нагрева обязана быть. Если вы замкнете вход какого-то датчика, то подогрев выключится. Я таким способом часто проверяю функциональность платы. Но, имейте в виду, если цепь подсоединения какого-то целевого потенциометра оборвана, то команды прогрева не будет. Для проверки необходимо замкнуть 2 проводка, которые подходят к плате от потенциометров (должен загореться сигнал нагрева).

Что необходимо для включения модели Руснит 203 на режим обогрева, не считая установки установочных температур?

Нажмите кнопку запуска на нем (срабатывает замыкатель). Установлены две кнопки подключения ТЭНов. Первой кнопкой включается ТЭН на 2 киловатта, вторая ТЭН на 3 киловатта, обе 5 киловатт. Над каждой из кнопок стоит индикатор отображающий работу ТЭНа. Если кнопка зажата и ТЭН в рабочем состоянии, то индикатор светится. По достижению заданной температуры воды или воздуха, кнопка нажата, индикатор тухнет. Если при запуске прибора или ТЭНа в помещении температура выше установочной, то он будет вести себя так же, кнопку включаешь, но индикатор не загорается и ТЭН не срабатывает.

Установили и подключили электрический котел Руснит на 24 киловатт. Он не работает. Все время показывает «отсутствует вода». Но почему, если система залита. Датчик или не вставной, или прикипел по уровню. Не вижу никакой электросхемы. Возможно, у кого-то была аналогичная поломка?

В этой модели установлен датчик наличия теплоносителя. Стоит он в стакане сверху. Проделайте следующее: достаньте датчик, простучите стакан с помощью молотка, поставьте датчик на место до предела.

Неисправность в работе Руснит 209. Не запускается. До этого электропитание котельной установки и насоса было запитано к электрическому щитку, расположенному на улице, который был крайне небрежно сделан, отсутствовала стабилизация и элементарная защита от протечек. Что именно там произошло я не в курсе, могу только предполагать, но схема частично залита, наверное, протекли конденсаторы, а провода кое-где обуглились. Я вижу только 2 варианта развития событий: покупать новый или ремонтировать этот, что выбрать?

Провод расположенный сверху на замыкателе должен быть вводным. Если он обуглился, следует заменить. Провод, идущий к ТЭНу спаять. При подключенном к электросети агрегате, напряжение на выходе должно составлять 12V постоянного тока. Проведите осмотр провода отходящего от контактора по первой фазе, если на нем изоляция потемнела, оплавилась или осыпалась, то замените контактор и провод. Осуществите прозвон ТЭНов на предмет замыкания на корпус. Проверьте напряжение на выходе из блока питания. Если на выходе напряжение составляет 12V, но сигнал не отображается на панели, следует произвести замену или ремонт (по гарантии).

Кто-нибудь сталкивался с работой настенного электрокотла Руснит. Объясните, по какой причине зуммерит магнитный пускатель. Залипает ли у кого-то еще? Пусковая кнопка постоянно замыкает насос? Нормально ли это?

Следует произвести протяжку контактов магнитного пускателя, если это не помогло решить проблему, то лучше его заменить. На этих моделях предусмотрена независимая кнопка включения насоса, которая не влияет на работу аппарата. А насос должен функционировать непрерывно.

Произошла неисправность в работе Руснит 209, издает сильный гул. До сих пор не выяснил причину.

В основном магнитный пускатель гудит по причине попадания пыли и сажи на плоскость сердечника, а также его окисления. Когда оба сердечника плохо прилегают, то вибрации и гула не избежать. Если на сердечнике перебит демпферный виток, вибрация неизбежна.

Установили, подключили к электрической сети настенный котел Руснит 205М. Как и у многих – дребезжит. Решил заменить магнитный пускатель. Вопрос по температурному датчику. Как бы температуру он показывает, но не верно. Настроен на +10 градусов, а в комнате в два раза выше. Что делать? Если изменить полярность, это поможет?

Произвел замену пускателя на АВВ – существенно ничего не изменилось, разве что гул стал немного тише. Планирую пускатель установить на прокладку из паронита. Так как в данный момент магнитный пускатель смонтирован на металлический корпус, вследствие чего как мне кажется – звук усиливается. Касательно протяжки контактов, делал – не помогло. По поводу термодатчика – он так и не заработал. Самостоятельно настраивать электронику я не стал, и приобрел наружный хроностат. В целом я считаю это приобретение удачным, оно себя уже оправдало.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс – ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta – ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf – неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

kotly.su

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (электрокотел) РУСНИТ 203, РУСНИТ 204. Руководство по эксплуатации РУСН РЭ

ОТОПИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ (электрокотел) РУСНИТ 203, РУСНИТ 204 Руководство по эксплуатации РУСН. 681944.003 РЭ СОДЕРЖАНИЕ 1. Общие указания 4 2. Технические данные 5 3. Комплектность 5 4. Требования безопасности 6 5. Устройство и порядок работы с отопителем 7 6. Правила эксплуатации 11 7. Техническое обслуживание 12 8. Свидетельство о приемке и продаже 14 9. Гарантийные обязательства 14 10. Транспортирование и хранение 15 ПРИЛОЖЕНИЯ 1. Талон на установку 15 2. Адреса и телефоны организаций, осуществляющих гарантийное и сервисное обслуживание 15 3. Талон на гарантийный ремонт 19 3

1. ОБЩИЕ УКАЗАНИЯ Отопитель электрический типа РУСНИТ (далее отопитель) предназначен для организации отопления небольших помещений удаленных от центрального теплоснабжения (дачных домиков, помещений для обслуживающего персонала, коттеджей и других объектов), а также в качестве резервного источника отопления. Отопитель не предназначен для работы в помещениях с агрессивными средами, а также для работы во влажных, взрывоопасных помещениях и для работы в помещениях с повышенными механическими нагрузками (частота вибрации более 35 Гц, максимальное вибрационное ускорение более 5 м/сек), а так же для работы в качестве проточного водонагревателя. Отопитель РУСНИТ-203, РУСНИТ-204 предназначен для работы в однофазных системах переменного тока частотой 50 Гц номинальным напряжением 220В с отклонением напряжения ±10%, нормы качества электрической энергии в которых должны соответствовать ГОСТ 13109-97. Отопитель подключается к автономной системе отопления, наполняется теплоносителем и работает без надзора в помещениях с температурой воздуха окружающей среды не ниже +1 С и не выше +30 С. Влажность не более 80 %. В отопителе предусмотрена возможность управления внешним датчиком температуры воздуха. ВНИМАНИЕ! Применяемый теплоноситель должен сочетаться со всеми приборами отопительной системы. Автономная система отопления обя зательно должна содержать: циркуляционный насос; предохранительный клапан; клапан стравливания воздуха; сливной вентиль. Рекомендуется применять закрытую расширительную емкость (экспанзомат). Для подключения отопителя к электрической сети необходимо получить разрешение местного предприятия ГОСЭНЕРГОНАДЗОР. Корешок талона на гарантийный ремонт отопителя РУСНИТ заводской талон изъят 20 г. Исполнитель ООО «Завод РУСНИТ» 390043, г.рязань, проезд Шабулина, 2а ТАЛОН N2 на гарантийный ремонт котла РУСНИТ Заводской N продан организацией Дата продажи Штамп организации 20 г. наименование и адрес организации С техническими характеристиками оборудования и условиями гарантии ознакомлен и согласен, претензий к внешнему виду не имею Владелец Выполнены работы по устранению неисправности 20 г. Исполнитель Владелец наименование предприятия, выполнившего ремонт и его адрес МП Должность руководителя предприятия, выполнившего ремонт 4 21

2. ТЕХНИЧЕСКИЕ ДАННЫЕ Таблица 1 Класс защиты I. Степень защиты от влаги брызгозащищённое исполнение. 3. КОМПЛЕКТНОСТЬ Таблица 2 5

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 4.1. Установка, монтаж в систему и подключение отопителя к электросети производится по техническим условиям владельца электросетей в соответствии с “Инструкцией по электроснабжению индивидуальных жилых домов и других частных сооружений”, утвержденной Главгосэнергонадзора N 42-6/8-ЭТ от 21.03.94г. 4.2. Сборка, установка и подключение отопителя проводится только при отключенной электросети и выключенном отопителе. Работы должны выполняться лицами, ознакомленными с устройством отопителя, схемой подключения, настоящим руководством по эксплуатации, действующими “Правилами устройства электроустановок” (ПУЭ), “Правилами технической эксплуатации электроустановок потребителей” и “Правилами техники безопасности при эксплуатации электроустановок потребителей” (ПТЭ и ПТБ). 4.3. Конструкция отопителя РУСНИТ-203, РУСНИТ-204 разработана для подключения к электросети с напряжением 220 В однофазного тока частотой 50 Гц и током потребления по фазе, указанным в табл.1, с обязательным применением автоматического выключателя в стационарной проводке. Тип автоматического выключателя необходимо подобрать в соответствии с потребляемым током. ВНИМАНИЕ! Без заземления отопитель НЕ ВКЛЮЧАТЬ! Категорически ЗАПРЕЩАЕТСЯ использовать для заземления металлоконструкции водопроводных, отопительных и газовых сетей. 4.4. Визуальный контроль целостности защитного заземления должен выполняться перед каждым включением отопителя в работу. Электробезопасность отопителя гарантируется только при правильном подсоединении его к заземлению в соответствии с действующими нормами по технике безопасности и ПЭУ. 4.5. Ремонт отопителя и замена предохранителей производится при выключенном и отключенном от сети отопителе. Корешок талона на гарантийный ремонт отопителя РУСНИТ заводской талон изъят 20 г. Исполнитель Приложение 3 ООО «Завод РУСНИТ» 390043, г.рязань, проезд Шабулина, 2а ТАЛОН N1 на гарантийный ремонт котла РУСНИТ Заводской N продан организацией Дата продажи Штамп организации 20 г. наименование и адрес организации С техническими характеристиками оборудования и условиями гарантии ознакомлен и согласен, претензий к внешнему виду не имею Владелец Выполнены работы по устранению неисправности 20 г. Исполнитель Владелец наименование предприятия, выполнившего ремонт и его адрес МП Должность руководителя предприятия, выполнившего ремонт 6 19

По г. Самаре и Самарской области: ООО «Техника и Технологии» 445054 г. Тольятти, ул.комсомольская д.86 Тел. (8482) 20-62-09 г. Самара 343109, Зубчаниновское шоссе, д.130 ООО «ГК ТехноСпецСнаб» Тел. (846) 997-77-77, 276-40-77 ООО «ККС-Сервис» г. Самара, ул. Новосадовая, д. 224 Б Тел. (846) 994-57-31, 994-57-32 По г. Саратову и Саратовской области: ООО «Гринэкс» 410076, г. Саратов ул. Орджоникидзе, д.24 оф.22 Тел. (8452) 94-65-37, 60-85-07 По г.санкт-петербургу и Ленинградской области: ООО «БалтРегионСервис» г. Санкт-Петербург Тел.(812) 444-20-37, Малоохотинский, д.96/2 (911) 929-01-38 ООО «Теплостиль-Сервис» г.санкт-петербург, ул. Латышских стрелков д. 23 Тел. (812) 493-47-70 По г. Сочи и республике Абхазия ООО «Теплосервис» 354340, г. Сочи, ул.авиационная, д.3а Тел. (8622) 66-74-46, 38-15-09 354340, г. Сочи, ООО «СамТехОпт» ул. Гастелло, д.40 Тел. (8622) 33-22-00 По г. Сыктывкар и республике Коми: ООО «Анколл-Инжиниринг» 167000 г. Сыктывкар, ул. Интернациональная д.108а Тел.: (8212) 20-18-72, 20-18-73 По г. Твери и Тверской области: ООО «Б и Г» г. Тверь, ул. Орджоникидзе д.21 Тел.: (4822) 33-75-13, 33-75-18 По г. Тула и Тульской области ООО «Альтарес»» г. Тула, ул. Союзная, д.1, оф.4 Тел. (4872) 31-66-12, 70-03-23 По г. Ульяновску и Ульяновской области: АСЦ «Современный Сервис» 432022, г. Ульяновск, ул. Металлистов, д. 16/7 Тел. (8422) 73-44-22, 73-29-19 По г. Хабаровску: ООО «Гидролюкс» г. Хабаровск Амурский б-р д.44 Тел.: (4212) 75-57-00 По г. Челябинск и Челябинской области ООО «Афолина Техно» г. Челябинск, ул. Первой Пятилетки, д.31 Тел.: (351) 775-26-06 По г. Чита и Читинской области ООО «Энергокомплект» г. Чита, ул. 3-я Шубзаводская, д.13 Тел.: (3022) 32-38-60 По г. Южно-Сахалинск и Сахалинской области ООО «ГазЛайн» г. Южно-Сахалинск ул. Амурская д.96 Тел.: (4242) 72-55-98, 43-83-86 По республике Саха, Якутия ИП Павлов Н.Н., 677001, Тел.: (4112) 22-36-00 г. Якутск, ул. Ф. Попова, д.21а магазин «Евротехника» 18 5. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ С ОТОПИТЕЛЕМ 5.1. Отопитель состоит из следующих основных частей: теплообменника (бака), элементов коммутации и блока управления (рис.1). Рис.1. РусНИТ-203, 204. 7

Теплообменник представляет собой герметичный сосуд с укрепленным в нем электронагревателем (ТЭНом), имеющий выходной и входной патрубок: верхний выходной патрубок, для подвода теплоносителя к нагревательным приборам; нижний входной патрубок, для подвода теплоносителя к теплообменнику от нагревательных приборов. В верхней части теплообменника установлен совмещенный датчик: датчик уровня теплоносителя и датчик температуры теплоносителя. Блок управления служит для анализа и обработки данных с датчиков отопителя и управления процессом нагрева теплоносителя при различных режимах работы электрокотла.на лицевой панели блока управления (рис.1.) расположены следующие органы управления и индикации: – Регулятор Т 0 теплоносителя, служит для задания необходимой температуры теплоносителя в теплообменнике; – Тумблер клавишный сетевой. Служит для подачи питания на измерительный блок. В положении «включено» загорается индикатор «СЕТЬ». – Свечение красного индикатора «НЕТ ВОДЫ», свидетельствует об отсутствии теплоносителя; – горящий индикатор «НАГРЕВ» сигнализирует о выдаче разрешения для подачи напряжения на нагревательный элемент (ТЭН) Теплообменник, элементы коммутации, блок управления закреплены на металлическом основании. Вышеперечисленные элементы отопителя закрываются металлическим кожухом и закрепляются винтами по всему периметру кожуха. 5.2. Отопитель крепится на стене в вертикальном положении в местах, удобных и доступных для установки и технического обслуживания. Рекомендуемая схема подключения отопителя в отопительную систему показана на рис.2. Перед подключением отопителя систему отопления необходимо промыть и опрессовать. 8 ВНИМАНИЕ! Монтаж отопительной системы должен осуществляться квалифицированными специалистами. 5.3. Перед подключением отопителя к электросети убедитесь, что тумблер клавишный сетевой на блоке управления в положении «ВЫКЛ». Соедините заземляющий провод с клеммой отопителя, используя при этом наконечник из состава ЗИПа. По г. Краснодару и Краснодарскому краю: ИП Гончаров, 350000 г.краснодар, ул. Костыева, д.70 Тел. (861) 267-53-11 По г. Красноярску и Красноярскому краю: ООО «Теплоком» 660079 г.красноярск, ул.60 лет Октября, д.111 Тел. (3912) 68-34-17 По Курской области: ИП Антоненко Ю.Ф. (Магазин «Батарея») г. Железногорск Курской обл. ул. Ленина д.84/2 Тел. (47148)4-80-26 По г. Магадану и Магаданской обл. ООО «Магадантехнологии» г. Магадан, ул. Дзержинского, д. 6 Тел.: (41322) 2-97-86, 2-09-89 По г. Москве и Московской области: ООО «Диатон-Сервис» г. Москва, Тел. (499) 317-58-11 ул. Болотниковская, д.31 к.1 Компания «Тайм» г. Москва, ул. Суздальская, д. 46 Тел. (495) 258-93-88 ООО “МОВЭКС” г. Москва, ул. Докукина, д.10 Тел. (495) 777-33-36 ЗАО «Ставан-М» г. Москва ул. Цюрупы д.8 б Тел. (495) 120-90-08, 334-41-64 ООО «РСТ» Мос. обл., г. Коломна, Тел. (4966) 15-05-39 Канатный пр-д, д.12 (на тер. з-да «Втормет») 15-08-03 По г. Мурманску и Мурманской области: ООО «Коланга» г. Мурманск, Кольский пр., д. 126, оф. 306 Тел. (8152) 25-15-75 По г. Нальчик и республике Кабардино-Балкария: ЧП Кириченко П.П. КБР г. Нальчик, ул. Пушкина, д. 101 Тел. (8662) 42-16-13 По г. Нижний Новгород и Нижегородской области ООО ПКФ «ИЛАН» 603159 г. Нижний Новгород, ул. К.Маркса, д.32 Тел. (831) 247-84-19 По г. Новосибирску и Новосибирской обл. ООО «Биоклимат» г. Новосибирск, ул. Горького д.39, оф.410 Тел. (3832) 210-39-74 По г. Перми и Пермскому краю ООО «Теплоимпорт-Кама» г. Пермь, ул. Героев Хасана, д. 99 Тел. (342) 219-95-08 По г. Петрозаводску и республике Карелия ООО «ТВК-Онего» 185001 г.петрозаводск ул.заводская, д.18, оф.46 Тел. (8142) 77-41-43, 70-43-47 ООО «Отич-строй +» 185013 г.петрозаводск ул. Пограничная, д.22 Тел. (8142) 70-28-48 По г. Рязани и Рязанской области: ЗАО НПКК “РусНИТ” Тел. (4912) 37-85-85 390043, г. Рязань, проезд Шабулина, 2а. 22-22-31 17

По г. Белгороду и Белгородской обл.: ИП Чумак Н.В. г. Белгород, ул. Архиерейская, д. 4 Тел.(4722) 55-42-86, 55-42-19, 55-82-24 По г. Волгограду и Волгоградской области: ООО «Гольфстрим» 400131 г. Волгоград, ул. Мира, д.13 Тел.: (8442) 90-22-44, 90-22-68 По г. Воронежу и Воронежской области: ООО «Энкор-Сервис» 394088 г. Воронеж, ул. Текстильщиков, д. 2д Тел.: (4732) 61-96-35 По г. Владивостоку и Приморскому краю: ООО «Аквадом» 690018 г. Владивосток, ул. Ильичева, д. 6 Тел. (4232) 75-71-51, 33-30-77 ООО «Водный мир» 690001 г. Владивосток, ул. Махалина, д. 4 Тел. (4232) 26-89-32, 21-51-50 По г. Владимиру и Владимирской области: ИП Соколова Е.В., г. Владимир, ул. Куйбышева, д.26 ж, ОТК «Тандем» Тел. (4922) 47-02 По г. Екатеринбургу и Свердловской области: ООО «ПКФ» «ТехноСпецСнаб Урал» г. Екатеринбург, ул. Д.Зверева, д. 23, оф.29 Тел. (343) 379-04-05, 217-81-50 По г. Ижевску: ЧП Суханов А.Г. г.ижевск, ул. Пушкинская, д. 216 Тел. (3412) 43-65-16 ООО «Водолей-сервис» 426033 г. Ижевск, ул. 30-летия Победы, д. 45 Тел. (3412) 59-05-95, 59-36-01 По г. Иркутску и Иркутской области: ООО «СИБТЕПЛОКОМ» г. Иркутск, ул. 4-я Советская, д. 48 Тел.: (3952) 22-88-59, 24-65-52 По г. Казани и Республике Татарстан Фирма «Инженер» г. Казань, Тел.: (843) 277-77-22, ул. Заслонова, д. 3 277-77-88, 238-04-46 По г. Калининград и Калининградской области: ООО «Эдвик» г. Калининград, ул. Репина, д. 46/50 Тел. (4012) 95-81-50 По республике Казахстан: ТОО «Мария» 480061 г. Алматы, ул. Кольцевая, д. 80б Тел.(727)377-05-07 472000 г. Астана, ул.ауэзова, 123/8 (7172) 54-07-82 По республике Карачаево-Черкесия: ООО «Технологии XXI века» г. Черкесск, ул. Садовая, д. 91 Тел.(8782) 20-33-87 По г. Кемерово: 650055, ИП Уланов А.С. ул. Фёдоровского, д.5 оф.21 Тел.(3842)28-26-01 По г. Комсомольск-на-Амуре: ООО «Айсберг», 618008, г. Комсомольск-на-Амуре, ул. Машинная, д.28 Тел. (4217) 55-64-44, 55-64-64 16 9

Подключите отопитель к электросети согласно электрической схемы рис.3. 10. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ 10.1. Транспортирование отопителя необходимо производить в упакованном виде в закрытых транспортных средствах железнодорожным, автомобильным, воздушным или речным транспортом. 10.2. Отопитель следует хранить в заводской упаковке в закрытых помещениях с естественной вентиляцией при температуре от минус 5 С до плюс 45 С с относительной влажностью не более 75%. 10.3. При нарушении потребителем правил перевозки и хранения отопителя предприятие-изготовитель ответственности за его сохранность не несет. 11. ТАЛОН НА УСТАНОВКУ Приложение 1 Отопитель электрический РУСНИТ 20 заводской N установлен в адрес места установки (область, район, населенный пункт, улица, дома, квартиры) и пущен в работу представителем сервисной службы наименование организации При подключении РусНИТ-203, 204 к сети провода подходящие к клеммам должны быть оконцованы, обжаты и опаяны наконечниками П2,5-4-ЛТ- из состава ЗИП. Для подключения отопителя рекомендуется использовать медный провод (кабель). Площадь сечения каждой жилы не менее: – Медь – 4,0 кв.мм; – Алюминий – 6,0 кв.мм. 10 ВНИМАНИЕ Наличие автоматического выключателя в стационарной проводке обязательно. Электрическое подключение и заземление отопителя должно осуществляться квалифицированными специалистами в соответствии с ПУЭ. После подключения отопителя к электросети необходимо установить кожух и закрепить его винтами. 5.4. После сборки отопительной системы, ее промывки и опрессовки, а также выполнения всех электрических соединений, система заполняется теплоносителем. Если в качестве теплоносителя используется вода, то она должна быть деминерализована (дистиллированная, либо кипяченая и профильтрованная) и не Представитель сервисной службы: Владелец: 20 г. ПРИЛОЖЕНИЕ 2 12. АДРЕСА И ТЕЛЕФОНЫ ОРГАНИЗАЦИЙ, АТТЕСТОВАННЫХ ДЛЯ ПРОВЕДЕНИЯ ПУСКО-НАЛАДОЧНЫХ РАБОТ, ОСУЩЕСТВЛЯЮЩИХ ГАРАНТИЙНОЕ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ По г. Архангельску и Архангельской области: ООО «Эврика» г. Архангельск, пр. Обводной канал, д. 5, оф. 219 Тел.: (8182)65-81-04, 64-33-29 По республике Беларусь: ООО «Теплоимпорт» г. Минск, ул. Ольшевского, д.22, п.15 к.21 Тел.254-77-00, 254-70-827 15

8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ Отопитель электрический РУСНИТ заводской номер соответствует техническим условиям и признан годным для эксплуатации. Дата выпуска 20 года. Штамп ОТК 9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Гарантийный срок на внутренний стальной бак составляет 8 лет. 9.1. Предприятие-изготовитель гарантирует нормальную работу отопителя в течение 27 месяцев со дня ввода его в эксплуатацию, при условии выполнения пуско-наладочных работ, аттестованной для проведения таких работ организацией в соответствии с ПУЭ, ПТЭ и ПТБ, но не более 27 месяцев со дня продажи. 9.2. При обнаружении неисправностей в отопителе потребитель обязан, не демонтируя его из системы отопления, вызвать работника сервисной службы. Решение о гарантийной или платной форме выполнения ремонта в течение гарантийного срока принимается работником сервисной службы после установления причин неисправности. 9.3. Гарантийный талон заполняется торговой организацией. 9.4. Рекламации на работу отопителя не принимаются, бесплатный ремонт и замена отопителя не производится в случаях: а) если не оформлен гарантийный талон; б) несоответствие требованиям, указанным в разделе 1 «Общие указания»; в) отсутствия заземления отопителя; г) проведения подготовки отопительной системы и теплоносителя с нарушениями п. 5.4; д) несоблюдения потребителем правил эксплуатации и обслуживания; е) небрежного хранения и транспортировки отопителя как потребителем, так и любой другой организацией; ж) самостоятельного ремонта отопителя потребителем; з) использования отопителя не по назначению; и) если утерян талон на гарантийное обслуживание. 9.5. Изделие, утратившее товарный вид по вине потребителя, обмену по гарантийным обязательствам не подлежит. содержать примесей, способствующих накипеобразованию. При заполнении отопительной системы клапан стравливания воздуха в самой верхней точке системы должен быть открыт. Система считается полностью заполненной, когда теплоноситель покажется из этого клапана. После этого клапан приводится в рабочее состояние. Включение отопителя в работу производится установкой тумблера клавишного сетевого в положение I (ВКЛЮЧЕНО). После этого необходимо установить: – температуру теплоносителя в системе регулятором Т Воды; 5.5. Для предотвращения аварийного режима работы отопителя устанавливается термовыключатель с самовозвратом, исключающий нагрев воды свыше 90 С О срабатывании термовыключателя указывает отсутствие свечения сетевого индикатора. В случае срабатывания термовыключателя необходимо выключить электрокотел. Выяснить причину срабатывания термовыключателя и устранить ее. После остывания воды в теплообменнике ниже 75 С произойдет самовозвратное включение термовыключателя. 5.6. Конструкция котлов РУСНИТ 203, 204 предусматривает возможность использования выносного датчика температуры воздуха (типа COLIBRI, TERMEC и др.) или хронотермостата. Для подключения внешнего датчика необходимо подключить выносной датчик температуры воздуха или хронотермостат к клеммам 1, 3 по следующей схеме(рис.4): 6. ПРАВИЛА ЭКСПЛУАТАЦИИ 14 11

Срок службы отопителя – 8 лет. Он зависит от правильной эксплуатации изделия. Электронагреватель трубчатый (ТЭН) будет служить дольше, если вода в системе будет подготовлена (см.п.5.4.) и её температура в теплообменнике будет не более 65 С. При этой температуре происходит значительно меньшее накипеобразование на поверхности ТЭНа, остается высоким его КПД и увеличивается срок службы. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ включать отопитель в сеть в случае замерзания теплоносителя в системе отопления. 7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Техническое обслуживание перед запуском отопителя в эксплуатацию и по окончании отопительного сезона рекомендуется проводить специалистам электротехнической и сантехнической аппаратуры сервисной службы. При этом необходимо подтянуть винты крепления проводов, подходящих к ТЭНу, контактам электромагнитного пускателя, клеммам заземления и нейтрали, а также проверить крепление сектора на крышке бака теплообменника. Возможные неисправности в работе отопителя и их вероятные причины перечислены в таблице 6. Неисправность Вероятная причина Таблица 6. 1. При включении 1.1. Неправильное подключение приклавишного сетевого бора к электрической сети. выключателя котел не 1.2. Нарушение целостности подводявключается, щей электропроводки. индикаторы на блоке 1.3. Сработал предельный управления не светятся. термовыключатель. 1.4. Перегорел предохранитель, или неисправен сетевой выключатель. 2. При включении клавиш- 2.1. Отсутствие теплоносителя в котле. ного сетевого выключателя 2.2. Магнитный поплавок, светятся клавиша расположенный в рабочем объеме СЕТЬ и индикатор котла, потерял плавучесть. НЕТ ВОДЫ, показывающий отсутствие теплоносителя. 3. Светятся индикаторы 3.1. Нарушение контакта в хомутах СЕТЬ и НАГРЕВ, на ТЭНе. но нагрев 3.2. Перегорание ТЭНа без нарушения не происходит. изоляции. 4. Котел не нагревает 4.1. Неправильно выбрана мощность теплоноситель до электрокотла. заданной температуры. 4.2. Образование накипи на ТЭНе. 5. Часто зажигается 5.1. Система отопления «завоздушена». и гаснет индикатор Котел работает сам на себя. НАГРЕВ. 5.2. Неправильно подобран циркуляционный насос (плохая циркуляция в системе). 5.3. Не отрегулирована система отопления преобладает циркуляция по «малому кругу». 5.4. Неправильно подключен циркуляционный насос или обрыв в его цепи. 12 13

docplayer.ru

Советы по эксплуатации котлов Руснит

__________________________________________________________________________

Советы по эксплуатации котлов Руснит


Вопрос: Кто имеет опыт работы с электрическим настенным котлом Руснит НМ. Поясните, почему гудит магнитный пускатель на моем котле. Гудит ли у кого-нибудь еще. Кнопка включения котла постоянно держит включенным насос? Должно ли так быть?

Ответ: У Руснита отдельная кнопка включения насоса, которая никак не связана с работой котла. У моего, в свое время погорела эта кнопка, так я отдельным выключателем включаю грюндфос. Ничего не гудит, включен на 3 фазы через отдельный автомат, по 2 квт на каждый тэн, итого 6 квт. Уставил дополнительно к твердотопливному, хватает ТТ. А насос должен работать постоянно.

Вопрос: У меня такая же проблема – гудит электрокотел РусНит 207. Я так и не разобрался в чём причина?

Ответ: Магнитный пускатель гудит обычно из-за того, что на плоскости сердечника попадает пыль, ржавчина. Если два сердечника пускателя не плотно прилегают неизбежна вибрация и дребезжание. На самом сердечнике есть колечко (называется демпферный виток), если он разорван, то тоже вибрация. Но в моей практике такого ни разу не было. Может конечно напряжение слабое. Проверить то просто: осторожно поджать верхний сердечник отверткой.

Вопрос: Установлен и подключен настенный электрический котел РусНИТ-205 М. Как у всех – гудит. Буду менять пускатель. Опять же – по датчику температуры. Вроде, температуру он чувствует – но как-то неправильно. Ручка стоит на +8 градусов, а в помещении – +24. Причем – обычный термометр висит рядом с датчиком. Как лечится? Может – действительно поменять полярность? Хотя – там по два диода стоят встречно-параллельно.

Ответ: Поменял пускатель на ABB – тоже гудит, но где-то вдвое тише. Пока терплю, но рассматриваю мысль установить под пускатель прокладку. Потому что сейчас пускатель установлен прямо на металлическом корпусе, который в закрытом состоянии работает как резонатор – существенно усиливает звук. По поводу “подкрутить” – да, прошелся отверткой по всем видимым винтовым соединениям.

Главное не сильно закручивать! Хотя – больших зазоров не обнаружил – но кое-где подтянул. На счет термодатчика – он так нормально и не работал. Регулировать внутреннюю электронику я сам не решился и купил внешний хроностат (2700р). К этому подтолкнула необходимость разумного использования двухтарифности электроснабжения.

В целом – покупка себя оправдала и уже окупила. Котел используется в качестве источника для теплого пола. Без всяких дополнительных терморегулирующих устройств. Очень удобно. При -35 град на улице – работал ночью около 4 часов и днем 2.5 часа. Отапливаемая площадь – 40 кв. м.

Вопрос: Установили электрический котел Руснит 209, включен всю зиму был на 6кв. 20-22С градусов держали строители, которые занимались внутренней отделкой. из минусов только 1 пока наблюдается. антифриз все-таки на гребенке по чуть-чуть не сочится, будем менять прокладки. Причем он гудит, даже если не греют тэны и не работает насос. как это исправить?

Ответ: Гудит магнитный пускатель, который подает ток на схемы управления ТЭНами. Т. е. гудит электромагнит, который притянул замыкающую контактную группу. Независимо от того, течет по ней ток в ТЭНы или нет. А гудит потому как ток переменный в сети. Говорят, настоящие французские (но – дорогие) пускатели от АВВ не гудят – там, типа, есть какие-то специальные штучки, чтобы не гудело.

Я поменял на АВВ китайский. Корпус котла – хороший акустический резонатор. Т. е. усиливает вибрации. Особенно – если крышку закрыть. А пускатель намертво прикручен к корпусу. Т. е даже малейшие вибрации передаются ему, он их и усиливает. Вот, летом попробую резиновую прокладку поставить под пускатель.

Вопрос: Сделали установку и подсоединения электрокотла Руснит 209М, и гудел с первой минуты. Сейчас не гудит. Поменял пускатель на фирменный АВВ. Другого пути нет. Немцы научились усмирять токи Фуко, а нам не под силу! У меня другая проблема-не регулируется работа по температуре воздуха, только по теплоносителю. Может кто сталкивался?

Ответ: Трудно по виртуальному звуку найти путь решения проблемы. Надо заставить пускатели многократно сработать в течении 10-20 секунд и после этого послушать – изменилась ли сила гудения. Причиной может так же быть низкое напряжение на катушке пускателя. Если параллельно контактам реле, которые подают напряжение на катушки, подключены варисторы, то надо проверить, не пробиваются ли они.

Померьте напряжение на катушках пускателей без команды нагрев. Если на катушках будет 50 В, то пускатели не сработают, а гудёж будет. Из личной практики. Путают варисторы, устанавливают не той группы, а в результате – гудение.

Вопрос: Произвел установку и монтаж электрического настенного котла Руснит 224 М (нужно было 15 КВТ, но этот подвернулся в 2,5 раза дешевле). Гудение в пускателе было достаточно громкое, выключил и сразу включил котел – гудение почти пропало. Еще почему-то шумит вода в котле (как в закипающем чайнике), хотя температура носителя выставлена всего 45 градусов и до кипения еще вроде далеко. Этот шум как-то лечится?

Ответ: Воздух в системе. Проследите, где может скапливаться воздух. Это как перевёрнутое ведро опустить в воду. Везде, где трубопровод идёт вверх, а затем вниз, пускай даже совсем немного, будет находиться воздух.

Вопрос: Тоже столкнулся с проблемой гудения котла 206 НМ. по началу думал уже обклеить его шумоизоляцией а почитал про пускатель тоже задумался поменять может скажите как он выглядит и какой точно нужен?

Ответ: лучше ставить, конечно импортный. Только что бы потребляемый ток выдерживал. Для этого надо мощность ТЭНов знать.

Вопрос: Недавно электрокотел Руснит 207 устанавливал. Тоже поначалу контактор гудел. Я его спичкой прижал (другим не советую, так нельзя делать). Шум устранил заменой контактора на импортный АВВ на 18А.

Ответ: Контактор гудит по причине плохого прилегания сердечника при срабатывания контактора. Помочь может многократное срабатывание контактора. Но зачастую между половинками сердечника (не контактов) попадает грязь, и магнитный поток испытывает сопротивление в зазоре сердечника. Тогда надо сделать ревизию электромагнитного пускателя – разобрать его и почистить поверхности половинок сердечника.

Вопрос: Установлен эл. котел Руснит 212 Н. Поставили в 2011 временно (ждем газ) для отделочных работ (дом 200м2).Одну зиму отработал норм. Вторую не топили, и вот сейчас опять включили его. Но нарисовалась проблема. Часто вкл. и выкл. тэны (при такой квадратуре котел должен пахать и пахать). Давление в системе норм. Выставил темп. теплоносителя на 65 гр. и когда котел отключился, попробовал коллектор а он тепленький. Так и на 75 и 85 чуть по горячее. Подскажите, в чем проблема и что можно сделать?

Ответ: Электрокотел видит температуру самого себя, а не коллектора. Также, при установке комнатного датчика, он видит температуру в помещении. У Вас, по всей видимости недостаточная циркуляция и не подключен комнатный датчик. Еще вариант: Термостат, который включает и выключает котел стоит внутри. Снимите крышку и измерьте температуру внутри котла (вернее той емкости, куда установлены ТЭНы), если она соответствует установленной, при которой эл.котел должен отключаться, то проблема с протоком теплоносителя.

Вопрос: Котлу Руснит меньше года, но думаю, гарантии не будет – подключал и производил его монтаж самостоятельно. Последний раз котел включал 3 недели назад, прекрасно работал. Вчера включил – контактор срабатывает, насос включается, но лампочки тэнов при нажатии соответствующих кнопок не загораются, сами тэны не включаются.

Контактор разобрал, все контакты в порядке. Напрямую тэны включал – работают. Видимо, какая-то проблема с управляющей платой. Кто сталкивался с подобным? Пускатель срабатывает при включении эл. котла и выключении его. Но это не факт, что при этом будет нагрев ТЭНов. Я не знаю, какие аварийные датчики задействованы на этот пускатель и задействованы ли?

Ответ: В электрическом котле имеются два датчика: термореле предельной температуры и датчик наличия теплоносителя. Возможно, у Вас в котле воздух скопился. Датчик наличия теплоносителя обычно устанавливается вверху котла. Установлен ли у Вас в отопительной системе воздухоотводчик?

Термореле при нормальной работе котла замкнут. Прозвоните тестером его концы, должно показывать нулевое сопротивление. Датчик наличия теплоносителя, наверное, тоже так. Да вообще, возьмите два провода от датчика теплоносителя (если подходит один, то второй будет корпус котла) и замкните, разомкните между собой при включенном электрокотле – посмотрите, заработает котёл или нет в одном из положений проводов.

Вопрос: Что за термореле на электрокотле Руснит 209М? Знаю где датчик температуры теплоносителя, датчик наличия теплоносителя (поплавок). Датчик наличия теплоносителя работает – при сливе теплоносителя из котла загорается соответствующая лампочка. Есть подозрение, что если датчик температуры теплоносителя вышел из строя, то котел может не работать. Но как его проверить?

Ответ: У них аварийное реле называется термовыключатель. При прозвонке тестером он должен показывать нулевое сопротивление. А воздушный датчик у Вас подключен? 16 – термовыключатель. 3 – датчик наличия теплоносителя.

Вопрос: Установили электрический настенный котел Руснит 209 М, появились проблемы с температурой нагрева. Может быть дело в датчике температуры теплоносителя? Если система думает, что температура выше 85 градусов, а реально ниже, то нагрева происходить не будет, но и термореле не сработает. Как в таком случае проверить?

Ответ: Система может думать, что температура теплоносителя выше заданной, тогда нагрев не включится. Датчик уровня наверно подключен к контактору последовательно с термовыключателем. Если вы отследите провода, идущие от рабочего датчика на плату управления, то их надо замкнуть – разомкнуть и посмотреть, как поведёт себя котёл. Это можно сделать прямо на плате управления, на разъёме.

Вопрос: Подскажите по управлению и регулировкам для электрокотла Руснит НМ. Предусмотрена ли индикация неисправности рабочего датчика?

Ответ: Имеется две ручки управления. Одна – устанавливает температуру, до которой надо нагреть помещение, другая – температуру, до которой греть теплоноситель. При достижении необходимой температуры в комнате тэны отключаются, индикация их работы гаснет. Индикация неисправности датчика отсутствует.

Вопрос: Какой алгоритм отключения тэнов: совпадения обоих условий, выполнения любого из двух условий, или только одного условия?

Ответ: При достижении заданной температуры какого-либо датчика нагрев отключается. Выведите ручки на максимальное положение. Если сопротивление датчиков большое (воздушный датчик отключён, значит, сопротивление бесконечно), то будет поступать команда нагрев. Следовательно, при отключении рабочего датчика команда нагрев должна быть. Если после этого замкнуть вход какого-либо датчика, то нагрев
отключится. Я так всегда проверяю работоспособность плат на вскидку.

Но с другой стороны, если цепь подключения какого-либо установочного потенциометра (две ручки на лицевой панели) в обрыве, то команды нагрева не поступит. Для проверки надо замкнуть два провода, подходящих к плате от потенциометров установки заданной температуры. Должна появиться команда нагрев. Замыкать следует непосредственно на плате, последовательно каждый датчик, не оба же они в обрыве, да оба сразу
можно замкнуть. Все эти проверки правомочны при аналоговых температурных датчиках, а не цифровых.

Вопрос: Что нужно, что бы включить котёл Руснит 203 в режим нагрева кроме установки заданных температур?

Ответ: Нажать кнопку включения электрокотла (срабатывает контактор). Есть 2 кнопки включения тэнов. Одна включает тэн 2 квт, другая тэн 3 квт, обе 5 квт. Над каждой кнопкой индикатор работы ТЭНа. Если кнопка нажата и ТЭН работает, индикатор горит. Если достигается нужная температура жидкости или температуры воздуха, кнопка остается нажатой, индикатор гаснет. Если при включении котла или ТЭНа в комнате температура и так выше установленной, то котел будет вести себя так же, как и сейчас – кнопку нажимаешь, но индикатор не горит и тэн не включается.

Вопрос: Установлен и подключен эл. котел РусНит 224 мощностью в 24 кВт. И не работает. Постоянно горит индикатор “нет воды”. Система заполнена! Датчик то ли не съёмный толи вообще непонятно-прикипевший по уровню… Нет ни одной электрической схемы. Может кто сталкивался с такой проблемой?

Ответ: В котле стоит поплавок. Датчик установлен в стакан сверху. Попробуйте сделать следующие шаги: вытащите датчик (это объединенный датчик температура/уровень), постучите по стаканчику молоточком (там поплавок может зависать), вставьте датчик назад до конца.

Вопрос: Перестал включаться электрокотел Руснит 212. Дело в том, что питание котла и насосов было от уличного щитка, который в свою очередь был весьма топорно сделан “по старинке”, без стабилизации на котел и без элементарной защиты от утечек. Что там могло произойти я не знаю, могу догадываться, но часть схемы залита чем-то, видимо потекли конденсаторы, а провода местами обуглены. Есть два варианта: чинить этот эл. котел или покупать новый, что предпочесть?

Ответ: Провод сверху на контакторе это должен быть вводной. Если он обуглился, можно поменять. Подходящий к ТЭНу припаять. При включенном в сеть котле, с блока питания (2 фото) должно быть на выходе (снизу) 12 вольт постоянки. Осмотрите провод отходящий от контактора по 1 фазе, если он тоже потемнел или с задубевшей изоляцией, то по всей видимости нужно менять контактор.

Прозвоните ТЭНы на корпус. Особенно с обугленным проводом. Провода, ТЭНы, пускатель, если они перегорели, поменять не проблема. Блок питания проверьте на наличие выходного напряжения. Если 12 вольт выходит, но индикации на панели нет, то надо решать вопрос либо о замене, либо о ремонте на заводе-изготовителе.

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
