Сварочные электроды УОНИ 13 55

Профессиональная ручная электродуговая сварка требует применения узкоспециализированных видов электродной продукции для решения специальных задач, связанных с соединением металлов и специальных сталей. Условия возведения современных конструкций как промышленного, так и гражданского строительства требуют применения для сварки высокоэффективных и неприхотливых по своим качествам электродов. Одним из таких универсальных видов электросварочных электродов выступает марка УОНИ 13 и ее модификации, в том числе электроды УОНИ 13 55.

Сравнивая с другими, стоящими в массовом производстве электродами, марка УОНИ 13 55 обладает рядом преимуществ, имеющих большое развитие и применение в строительстве. Так, для возведения многоэтажных высотных зданий по монолитно-каркасной технологии большая роль отводится именно железобетонным конструкциям, монтируемым на арматурный каркас непосредственно на строительной площадке. И здесь не обойтись без универсального электрода, отвечающего наиболее важным запросам такого строительства:

  • способность применения для конструкций из углеродистых и легированных сталей и сплавов;
  • высокая механическая прочность соединительного шва;
  • пластичность и вязкость металла сварного соединения;
  • возможность работы с неподготовленными поверхностями;
  • универсальность пространственного положения наложения шва.

Электроды УОНИ 13 55 основное назначение

Для данного типа сварочных электродов электродуговой сварки, основное применение ориентировано на соединение большинства видов сталей, в том числе и высокоуглеродистых видов и видов, содержащих незначительное количество углерода в своем составе в конструкционных и выдерживающих большие виды нагрузок.

Сварной шов, образуемый УОНИ 13 55 кроме всего прочего, имеет повышенную вязкость металла с его пластичностью, что обеспечивает отличные свойства сварного шва испытующего разные виды деформационных нагрузок.

Эти свойства швов сохраняются независимо от того в каких положениях проведено наложение соединения, верхнее, нижнее, вертикальное или наклонное, все эти положения одинаково формируют крепкое соединение.

Универсальность этой марки электрода, характеризует его как совместимого с трансформаторным сварочным переменного тока, так и с инвертором, имеющим постоянный сварочный ток.  Единственной особенностью УОНИ 13 55 выступает необходимость работы в обратной полярности подключения сварочного прибора.

Особенности работ с электродами марки УОНИ 13 55

Универсальность пространственного положения наложения сварного шва для этого вида электрода достигается применением специального вида покрытия и специального состава металлического сердечника. Так, формируя слой металла, наплавляемого на поверхность соединения марка УОНИ 13 55 должна иметь максимальное содержание следующих компонентов в металле шва:

  • углерод – не более чем 0,1%;
  • марганец – допустимое количество не более 0,9%;
  • кремниевых составляющих до 0,37%;
  • максимально допустимое количество серы 0,3%;
  • фосфор, не более 0,027%.

В процессе сварки сварочная ванна формируется в небольшом облаке защитного газа, это приводит к тому, что шов, формируется с очень большой пластичностью. Относительно легко поддается формированию, но при этом при остывании он обладает  свойством высокой ударной вязкостью. Глубокое, однородное соединение, не содержащее раковин и трещин, имеет более длинный по времени процесс старения и образования механических и коррозионных повреждений.

Работа с электродами марки УОНИ 13 55 требует соблюдения некоторых специфических особенностей, при которых существенно повышается качество сварного соединения и удобство работы – начальный розжиг дуги проводится легко, последующие розжиги не требуют дополнительных усилий и проводятся при стабильной мощной сварочной дуге. Однако, такое удобство работы с данным видом сварочных электродов достигается прежде всего подготовкой электродов методом прокаливания. В течение 60 минут, электроды прокаливаются при температуре около 320 градусов. Такая подготовка к использованию позволяет получить инструмент готовый к работе, при этом температура непосредственно во время работы особой роли не играет, сварочная ванна формируется правильно, а металл практически не образует разбрызгивания. Прокаленные электроды в результате не образуют разнородного по составу слоя шлака, он отделяется легко, большими фрагментами.

Сфера применения

Универсальность использования и отличные качества результатов соединения позволяют применять сварочные электроды УОНИ 13 55 в  местах ответственных работ, требующих надежности соединения и одновременно легкости их применения:

  • сварка арматурного каркаса железобетонных изделий;
  • ремонтные работы трубопроводов;
  • герметизация порывов резервуаров;
  •  устранение трещин без сквозного дефекта металла;
  • монтажные работы ответственных несущих конструкций
  • наплавление слоя металла.

Расчет применения сварочных электродов этой марки, характеристики соединений которых позволяют брать в расчеты величину сопротивления на разрыв более 490 Н/мм2 делает их незаменимыми для напряженных конструктивных элементов. А ударная вязкость образуемого шва при расчетах определяется как 127,4 Дж/см2.

Во многом эффективность работы определяется соответствием сварочного тока диаметру электрода и тому, в какой плоскости будет располагаться свариваемый шов. Величина тока влияет и на другие показатели, например, на скорость наплавки металла и расходу электродов на эту операцию. Так для наплавки 1 кг соединительного шва при нормальной температуре воздуха понадобиться 1,65 кг электродов этой марки, при этом выход наплавленного металла составит около 93% от массы стержней.

Самым  малым диаметром, выпускаемым промышленностью электродов УОНИ 13 55, является диаметр стержня 2 мм, далее размеры имеют следующие показатели – 2,5 мм, 3 мм,4 мм, 5 мм и 6 мм. Длина варьируется от 300 мм до 450 мм, шаг размерности составляет 50 мм.

Практическое применение электродов УОНИ 13 55 зависит от диаметра и положения сварочного шва. Для диаметров 2 — 2,5 – 3 и 4 мм применяется все три положения, а вот для 5 и 6 мм это в основном только нижнее и вертикальное положение швов.

Величина сварочного тока для работы в нижнем положении несколько выше чем для остальных видов. Так, для вертикальных и потолочных видов сварочных работ электродов данной марки применим сварочный ток от 130 до 160 ампер, а вот для  нижнего положения он определяется от 160 до 190 ампер у электродов диаметром 4 мм.

svarkagid.com

технические характеристики и технология их использования

Сварочные работы часто приходится выполнять не только на каких-то предприятиях, но зачастую домашние мастера также берутся за это сложное дело. Но степень сложности сварки складывается из многих критериев, например, модель сварочного аппарата, которым пользуется домашний умелец.

Но зная, что электрические сети очень часто работают нестабильно, то, соответственно, без инвертора при сварке никак не обойтись. Но работа такого сварочного аппарата невозможна, если не использовать электроды. Реализуются они как упаковками, так и поштучно. А вот состав их катодов стоит выбирать, опираясь на то, какую сталь вы собрались соединять.

Как правильно выбрать электроды для сварки?

Для качественной работы сварочного аппарата необходимы электроды, которые производятся не только за рубежом. Сейчас на прилавках строительных магазинов имеется широкий выбор сварочных материалов отечественного производства.

Приобретая электроды, следует учитывать следующие их свойства:

  1. Состав покрытия.
  2. Расход.
  3. Коэффициент наплавки.

Катод играет важную роль в электроде, но существует и много других качеств, которые стоит учитывать. Так, при его покупке учитываются следующие факторы:

  1. Свойства.
  2. Диаметр соединяемого шва.
  3. Глубина проплавления.

Отправляясь в строительный магазин за электродами, стоит уже иметь представления о том, каково будет его назначение, то есть какие стали он должен соединять.

Основные марки

Сварочный аппарат никак не может обойтись без электродов, но строительный мир настолько многообразен и разнообразен, что, порой, домашний умелец просто теряется в том, что же ему все-таки следует выбрать из всего перечня, который ему предлагается.

Но хотелось бы обратить внимание на несколько марок, которые считаются лучшими среди всех. Прежде всего, это электроды марки УОНИ, которые уже давно доказали свое качество и о характеристиках которого будет рассказано чуть позже.

Второй тип электрода – МР3. Эта марка на сегодняшний день является очень распространенной. Ее чаще всего используют для того, чтобы осуществлять сварочные работы не самых ответственных конструкций, которые выполнены их углеродных сталей, а также они могут быть и низколегированные.

Основное преимущества данного электрода заключается в том, что электрическая дуга непрерывно горит, а, таким образом, идет равномерный провар соединяемого металла, а следовательно, и такая прочность всей работы. Для работы с такой маркой можно использовать как переменный, так и постоянный ток.

Еще одна распространенная марка электродов – это ОК 46. Они непросто хороши для процесса сварки, но еще и обладают таким покрытием, как рутиловое. Поэтому и сварочный шов получается прочным и надежным, ведь он даже позволяет делать повторный розжиг самой электрической дуги. Но вот не каждую сварочную операцию можно выполнять с этим катодом, так как это лучше подходит для, например, прихватки металла или же для создания корневого шва.

Технические характеристики УОНИ 13/55

На сегодняшний день существует огромное множество марок электродов. Среди всех большей популярностью и своей работоспособностью отличаются электроды отечественного производства УОНИ. Данная аббревиатура обозначает — универсальная обмазка научно-исследовательского института.

Итак, марка УОНИ предназначена для того, чтобы осуществлять любые сварочные работы с конструкциями из металла качественно и поддерживая высокий уровень пластичности. Такие электроды можно использовать даже в самых суровых климатических условиях, где чаще всего произведение нормальных сварочных работ невозможно.

УОНИ уже много раз использовались при сварке самых серьезных конструкций и даже прошли первоначально ряд обязательных испытаний, доказав, что именно они помогают получить такой шов при сварке, который и пластичен, и имеет необходимую ударную вязкость.

Остановимся еще раз подробнее на том, каковы же все-таки технические параметры электрода УОНИ. У него основное покрытие и это играет важную роль. Коэффициентом наплавки является 3,5 г/А ч. Его расход невелик, так известно, что электродв УОНИ расходуются примерно один на килограмм того металла, который наплавлен, то есть получается в цифрах приблизительно 1,7 кг.

Существуют у таких электродов и свои преимущества перед остальными. Прежде всего шов получается очень качественным. Свойства этих швов таково, что на них не образуются даже кристаллические трещины, а также в них содержится довольно низкое содержание углерода.

Самым лучшим вариантом при работе с электродом является использование сварки на короткой дуге, где используется метод опирания. Он просто идеально подойдет даже для тех мест, где есть проблемы с энергоснабжением и оно не бывает стабильным.

Технология использования электродов УОНИ 13/55

Известно, что есть некоторые особенности в технологии использования данного электрода. Так, его стержнем является проволока из стали. Вторая особенность заключается в том, что изделие покрывается смесью, в состав которого входят карбонат и фтористые соединения. Они влияют на качество шва, а также на то, какие примеси будут в нем содержаться.

Электрод УОНИ 13/55 выполняет швы настолько качественно и надежно, что к ним нет никаких претензий. Так практически невозможно найти какие-либо неровности или задиры, или даже какое-либо вздутие, или трещины на поверхности.

Так как в самом покрытии электродов нет никаких включений из органики, то это позволяет их прокаливать до температуры выше трехсот градусов, но не более 450. Такое их свойство позволяет говорить о том, что они легко переносят влагу.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Электроды УОНИ 13/55, их характеристики и особенности применения

Раздел: УОНИ

Тип: Э50А Покрытие: Основное (Б)

Назначение: Для сварки углеродистых и низколегированных сталей

Сварочный ток: Постоянный, обратная полярность (+)

Пространственное положение при сварке: Все, кроме вертикального сверху вниз (2)

Применение: для ответственных конструкций, постоянного тока

Выпускается производителями: ZELLER WELDING (Германия, Дюссельдорф), Бор, ВИСТЕК (Украина, Бахмут), Зеленоградский электродный завод (Зеленоград), Кировский завод, КОМЗ-Экспорт (Каменск-Шахтинский), ЛЭЗ, Лосиноостровский Электродный Завод, Патон (Украина, Киев), ПлазмаТек (Украина), Промтехсервис (Украина, Днепропетровск), РОТЕКС (Кострома, Москва), СЗСМ (Костромская область), Спецэлектрод (Волгодонск), СпецЭлектрод (Москва, Санкт-Петербург, Екатеринбург), Сычевский электродный завод (Москва), ТАНТАЛ ЛТД (Сызрань), ХОБЭКС (Волгоград), Шадринск, Шадринский электродный завод  Производится под брендами: GRANIT, TIGARBO, Монолит

Электроды сварочные УОНИ-13/55 являются наиболее востребованными среди других марок электродов.

Они предназначаются для дуговой сварки конструкций и ответственных деталей из низколегированных и углеродистых сталей, в особенности эксплуатируемых в условиях сурового климата с низкими температурами. Электроды УОНИ-13/55 отлично себя зарекомендовали при сваривании серьезных конструкций, когда требуется получить свариваемый шов с достаточной пластичностью и ударной вязкостью.

Основным преимуществом электродов этого типа перед аналогами заключается в том, что образуемый с их помощью шов устойчив к образованию трещин при кристаллизации и содержит пониженное количество водорода. Наилучшего результата при работе с электродами УОНИ-13/55 можно добиться при сварке на короткой дуге методом опирания.



Технологические особенности электродов сварочных УОНИ 13/55

Специалисты отмечают такие важнейшие технологические и эксплуатационные особенности УОНИ-13/55:

  • особое покрытие изделий на основе карбонатов и фтористых соединений, благодаря которым в составе шва практически не содержится газов, неметаллических включений и прочих нежелательных примесей;
  • базовым материалом для стержня электродов является проволока с низкоуглеродистой стали Св-08 или Св-08А, которая обеспечивает долговечность и высокую вязкость шва;
  • в процессе нанесения покрытия на основу электрода, ему придается дополнительная прочность, и абсолютно исключаются при этом неровности, задиры, поверхностные трещины, вздутия и поры;
  • отсутствие в покрытии электродов органических включений позволяет прокаливать электроды при температуре 350-400 градусов, чем обеспечивается их низкая восприимчивость к воздействию влаги.

Эти, а также некоторые другие факторы способствуют образованию химического состава металла шва, аналогичного основному материалу, без склонности к старению и потери свойств в широком диапазоне температур.

При применении электродов сварочных УОНИ-13/55 необходимо следить за чистотой свариваемых деталей, так как наличие на поверхности ржавчины или технических масел, ведет к образованию пор и недолговечности сварного соединения. Удлинение дуги, также отрицательно сказывается на качестве шва.

Видео

Предлагаем вашему вниманию ролик, в котором самодельщик тестирует данную марку, сравнивая с двумя другими. Ролик явно показывает, что эта марка при ее качественности и надежности, более сложна в работе для неопытных сварщиков.

Еще один ролик, где мастер сравнивает одну марку, но разных производителей.

Больше информации:

Сварка электродом «УОНИ-13/55»

Электроды «УОНИ-13/55». Технические характеристики

Описание и выбор материалов для электродов типа «УОНИ-13/55»

Как прокаливать сварочные электроды «УОНИ-13/55»





Где купить электроды различных марок

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

weldelec.com

Электроды для сварки уони 13 55


Сварочные электроды УОНИ 13 55

Профессиональная ручная электродуговая сварка требует применения узкоспециализированных видов электродной продукции для решения специальных задач, связанных с соединением металлов и специальных сталей. Условия возведения современных конструкций как промышленного, так и гражданского строительства требуют применения для сварки высокоэффективных и неприхотливых по своим качествам электродов. Одним из таких универсальных видов электросварочных электродов выступает марка УОНИ 13 и ее модификации, в том числе электроды УОНИ 13 55.

Сравнивая с другими, стоящими в массовом производстве электродами, марка УОНИ 13 55 обладает рядом преимуществ, имеющих большое развитие и применение в строительстве. Так, для возведения многоэтажных высотных зданий по монолитно-каркасной технологии большая роль отводится именно железобетонным конструкциям, монтируемым на арматурный каркас непосредственно на строительной площадке. И здесь не обойтись без универсального электрода, отвечающего наиболее важным запросам такого строительства:

  • способность применения для конструкций из углеродистых и легированных сталей и сплавов;
  • высокая механическая прочность соединительного шва;
  • пластичность и вязкость металла сварного соединения;
  • возможность работы с неподготовленными поверхностями;
  • универсальность пространственного положения наложения шва.

Электроды УОНИ 13 55 основное назначение

Для данного типа сварочных электродов электродуговой сварки, основное применение ориентировано на соединение большинства видов сталей, в том числе и высокоуглеродистых видов и видов, содержащих незначительное количество углерода в своем составе в конструкционных и выдерживающих большие виды нагрузок.

Сварной шов, образуемый УОНИ 13 55 кроме всего прочего, имеет повышенную вязкость металла с его пластичностью, что обеспечивает отличные свойства сварного шва испытующего разные виды деформационных нагрузок.

Эти свойства швов сохраняются независимо от того в каких положениях проведено наложение соединения, верхнее, нижнее, вертикальное или наклонное, все эти положения одинаково формируют крепкое соединение.

Универсальность этой марки электрода, характеризует его как совместимого с трансформаторным сварочным переменного тока, так и с инвертором, имеющим постоянный сварочный ток.  Единственной особенностью УОНИ 13 55 выступает необходимость работы в обратной полярности подключения сварочного прибора.

Особенности работ с электродами марки УОНИ 13 55

Универсальность пространственного положения наложения сварного шва для этого вида электрода достигается применением специального вида покрытия и специального состава металлического сердечника. Так, формируя слой металла, наплавляемого на поверхность соединения марка УОНИ 13 55 должна иметь максимальное содержание следующих компонентов в металле шва:

  • углерод – не более чем 0,1%;
  • марганец – допустимое количество не более 0,9%;
  • кремниевых составляющих до 0,37%;
  • максимально допустимое количество серы 0,3%;
  • фосфор, не более 0,027%.

В процессе сварки сварочная ванна формируется в небольшом облаке защитного газа, это приводит к тому, что шов, формируется с очень большой пластичностью. Относительно легко поддается формированию, но при этом при остывании он обладает  свойством высокой ударной вязкостью. Глубокое, однородное соединение, не содержащее раковин и трещин, имеет более длинный по времени процесс старения и образования механических и коррозионных повреждений.

Работа с электродами марки УОНИ 13 55 требует соблюдения некоторых специфических особенностей, при которых существенно повышается качество сварного соединения и удобство работы – начальный розжиг дуги проводится легко, последующие розжиги не требуют дополнительных усилий и проводятся при стабильной мощной сварочной дуге. Однако, такое удобство работы с данным видом сварочных электродов достигается прежде всего подготовкой электродов методом прокаливания. В течение 60 минут, электроды прокаливаются при температуре около 320 градусов. Такая подготовка к использованию позволяет получить инструмент готовый к работе, при этом температура непосредственно во время работы особой роли не играет, сварочная ванна формируется правильно, а металл практически не образует разбрызгивания. Прокаленные электроды в результате не образуют разнородного по составу слоя шлака, он отделяется легко, большими фрагментами.

Сфера применения

Универсальность использования и отличные качества результатов соединения позволяют применять сварочные электроды УОНИ 13 55 в  местах ответственных работ, требующих надежности соединения и одновременно легкости их применения:

  • сварка арматурного каркаса железобетонных изделий;
  • ремонтные работы трубопроводов;
  • герметизация порывов резервуаров;
  •  устранение трещин без сквозного дефекта металла;
  • монтажные работы ответственных несущих конструкций
  • наплавление слоя металла.

Расчет применения сварочных электродов этой марки, характеристики соединений которых позволяют брать в расчеты величину сопротивления на разрыв более 490 Н/мм2 делает их незаменимыми для напряженных конструктивных элементов. А ударная вязкость образуемого шва при расчетах определяется как 127,4 Дж/см2.

Во многом эффективность работы определяется соответствием сварочного тока диаметру электрода и тому, в какой плоскости будет располагаться свариваемый шов. Величина тока влияет и на другие показатели, например, на скорость наплавки металла и расходу электродов на эту операцию. Так для наплавки 1 кг соединительного шва при нормальной температуре воздуха понадобиться 1,65 кг электродов этой марки, при этом выход наплавленного металла составит около 93% от массы стержней.

Самым  малым диаметром, выпускаемым промышленностью электродов УОНИ 13 55, является диаметр стержня 2 мм, далее размеры имеют следующие показатели – 2,5 мм, 3 мм,4 мм, 5 мм и 6 мм. Длина варьируется от 300 мм до 450 мм, шаг размерности составляет 50 мм.

Практическое применение электродов УОНИ 13 55 зависит от диаметра и положения сварочного шва. Для диаметров 2 — 2,5 – 3 и 4 мм применяется все три положения, а вот для 5 и 6 мм это в основном только нижнее и вертикальное положение швов.

Величина сварочного тока для работы в нижнем положении несколько выше чем для остальных видов. Так, для вертикальных и потолочных видов сварочных работ электродов данной марки применим сварочный ток от 130 до 160 ампер, а вот для  нижнего положения он определяется от 160 до 190 ампер у электродов диаметром 4 мм.

svarkagid.com

Сварка электродом «УОНИ-13/55»

Сварочные электроды марки «УОНИ-13/55» используются для ручной дуговой сварки. Сварка может осуществляться во всех пространственных положениях (кроме вертикального сверху вниз) постоянным током обратной полярности. На нашем сайте имеется описание и рассмотрены технические характеристики сварочных электродов «УОНИ-13/55». Сегодня расскажем о сварке этими электродами.

Сварке подлежат ответственные конструкции из углеродистых и низколегированных сталей. К металлу сварных швов этих конструкций предъявляются повышенные требования по:

  • пластичности;
  • ударной вязкости.

К таким сталям относятся следующие марки: 10ХСН2Д, 48КС и др. Конструкции из такой стали могут эксплуатироваться при пониженных температурах и знакопеременных нагрузках. Возможна сварка указанных выше марок со следующими: БСт3, 09Г2, 10Г2С1Д-35, 10ХСНД, МС-1, Ст3с и т. п. Сварочные электроды «УОНИ-13/55» могут использоваться для сварки поковок из дисперсионно-упрочненных и углеродистых сталей.

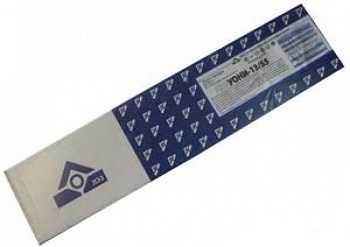

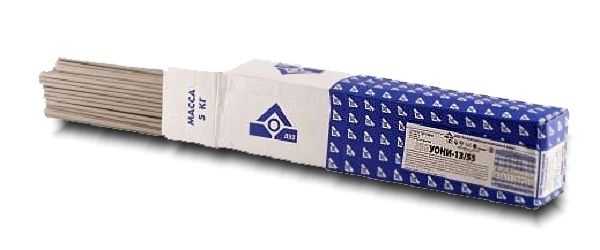

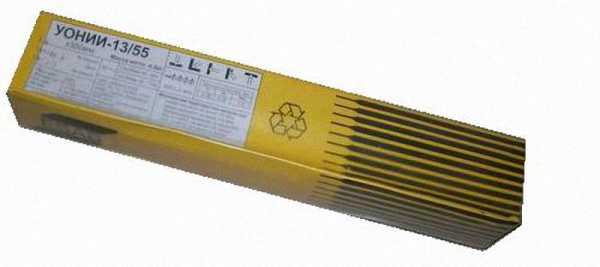

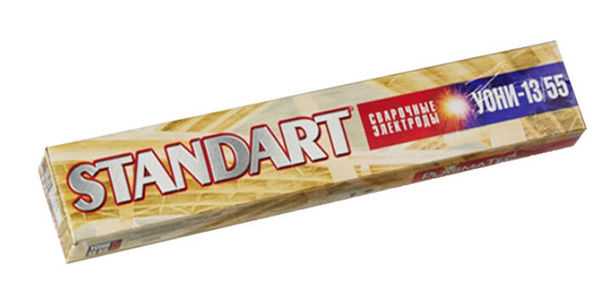

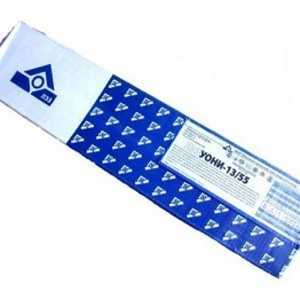

Сварочные электроды «УОНИ-13/55» в упаковке.

Сварка электродами «УОНИ-13/55» углеродистых и низколегированных сталей

Перед сваркой необходимо:

  • зачистить кромки металла;
  • прокалить сварочные электроды при температуре Т = 250…300°С в течение 1 часа.

Сварка электродами «УОНИ-13/55» должна производиться постоянным током обратной полярности. При сварке допускаются следующие пространственные положения сварочного шва: 1,2,3,4,6.

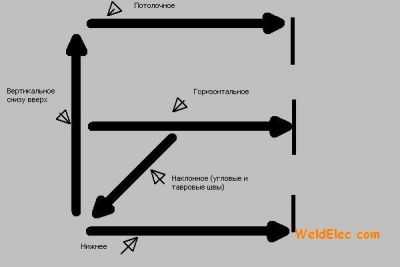

Пространственное положение сварочного шва.

При сварке электродами «УОНИ-13/55», в зависимости от диаметра электрода и пространственного положения шва, рекомендуется устанавливать величины сварочного тока (А), указанные в таблице.

Диаметр, мм/положение швовНижнееВертикальноеПотолочное
2,040…5035…5535…55
2,550…7040…6540…65
3,080…10070…9070…90
4,0130…160130…140130…140
5,0180…210160…180

Сварку толстых деталей (стыки рельсов, арматуры большого диаметра и т. п.) рекомендуется производить ванным способом в нижнем положении сварочного шва.

Допускается обычная дуговая сварка металлоконструкций и стержней арматуры. Такую сварку производят во всех указанных выше пространственных положениях шва постоянным током (при обратной полярности) на короткой дуге.

Как электродами «УОНИ-13/55» сваривать нержавейку

Нержавеющая сталь имеет ряд существенных отличий от углеродистых и низколегированных сталей. Если их не учитывать, то можно не только получить некачественный сварной шов, но и нержавейку лишить её антикоррозионных свойств. Почему это может произойти? Что бы были понятны дальнейшие рассуждения, рассмотрим особенности сварки нержавеющей стали.

Особенность сварки нержавеющей стали

Сварка нержавейки является трудной задачей, зависящей от многих факторов. Вызвано это тем, что в её состав входят элементы, увеличивающие её антикоррозионные свойства (хром, молибден, никель, марганец, титан и другие). Нержавейка, благодаря этим элементам, и согласно существующей классификации, относится к классу высоколегированных сталей.

На сварку нержавейки оказывают влияние некоторые свойства, присущие высоколегированным металлам:

  • низкая теплопроводность. Она у высоколегированных сталей ниже в 2 раза по сравнению с низкоуглеродистыми металлами. Вследствие этого, нержавейку сваривают при пониженной величине сварочного тока;
  • коэффициент линейного расширения превосходит аналогичный параметр других металлов. Поэтому, для избежания деформаций, оставляют достаточный зазор между толстыми свариваемыми деталями;

При сварке сталей, содержащих большое количество хрома, легированные металлы теряют свои антикоррозионные свойства. Объясняется это тем, что при температуре сварки, по краям металлических зерен, образуются карбид хрома и железа. Эти соединения способствуют проникновению коррозии в структуру металла. Такой процесс называется межкристаллической коррозией. Чтобы не допустить потери коррозионной стойкости, место сварки необходимо быстро охлаждать.

Оборудование и расходный материал для осуществления сварки нержавейки электродами «УОНИ-13/55»

Сварку целесообразно производить инвертором. Осуществление её при помощи выпрямителя может не обеспечивать устойчивой сварочной дуги. Рабочее место следует оборудовать для сварки постоянным током обратной полярности. Электроды необходимо выбирать, по-возможности, меньшего диаметра (что бы меньше нагревать металл). Подготовить медные подкладки для остывания металла.

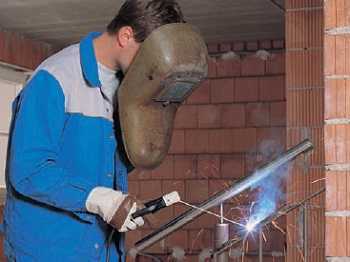

Сварка нержавейки электродом «УОНИ-13/55».

Процесс сварки нержавеющей стали сварочными электродами «УОНИ-13/55»

Перед началом сварки поверхности свариваемых деталей или их кромки зачищаются стальной щеткой и промываются растворителем (ацетоном или бензином). С их помощью убираются жир и масло, которые снижают устойчивость дуги.

Сварной стык должен быть с зазором (у нержавеющей стали большой коэффициент температурного расширения), чтобы происходила свободная усадка.

Сила тока в инверторе при сварке нержавеющей стали электродами «УОНИ-13/55» должна быть снижена на 20% (по сравнению с аналогичной сваркой низколегированных сталей, значения величин токов которой указаны в таблице). Одна из причин снижения величины электрического тока указана выше. Кроме того, снижение величины этого параметра вызвано низкой теплопроводностью покрытия электродов. Использование сильного тока может привести к перегреву и разрушению их покрытия.

Следует, также, учитывать, что электроды «УОНИ-13/55» плавятся при сварке нержавейки быстрей, нежели при обработке нелегированных сталей.

Герметичность — это главный показатель сварного шва нержавейки. Ввиду плохой теплопроводности нержавеющей стали, в сварном шве могут образовываться, вызванные вскипанием металла, раковины и поры. Чтобы этого избежать, следует во время работы меньше проплавлять шов. Перегрев влияет, как было сказано выше, и на коррозионную стойкость деталей. С целью не допущения дефектов, необходимо производить их охлаждение. Для этого используют:

  • медные подкладки;
  • для аустенитной стали — воду.

При выполнении всех рекомендаций можно, при помощи сварочных электродов марки «УОНИ-13/55», получить сварочный шов деталей из нержавеющей стали приемлемого качества.

Где купить электроды различных марок

Выбирайте производителей и продавцов сварочных электродов, перейдя по ссылке ниже на страницу нашего каталога фирм.

Выбрать компанию

weldelec.com

Характеристики электродов УОНИ 13/55

Электроды УОНИ 13 55 — одни из наиболее распространенных и часто используемых расходников при сварочных работах. С их помощью можно варить различные марки углеродистых и малолегированных сталей, создавая качественные и прочные соединения.

Но какие характеристики имеют электроды с этой маркировкой и как ими пользоваться? Об этом далее в нашей статье.

Оглавление

  • 1 Общие характеристики
  • 2 Расшифровки маркирования
  • 3 Использование

Общие характеристики

Электроды УОНИ 13/55 имеют следующие технические характеристики. Относятся к классу покрытых плавящихся расходных материалов. Их принцип работы построен на расплавлении металла заготовок и самого стержня, что позволяет соединять заготовки.

Состоят такие расходники из стержня, в состав которого входят различные легирующие элементы (никель, магний, хром и прочие), а также обмазки, покрывающей его.

Обмазка на стержне служит как дополнительная присадка и обеспечивает сварочную ванну необходимой защитой от атмосферного воздуха.

Воздух, как известно, состоит из кислорода и других газов. Попадая в сварочную ванну, он вступает в реакцию с расплавом. Результатом таких реакций становиться образование окислов, шов будет более подверженным коррозии и быстрому разрушению.

Аббревиатура УОНИ 13 означает, что это универсальная обмазка научного исследовательского института под номером 13.

Покрытие таких электродов основное, подходит для сварки стали с низким процентным составом легирующих элементов, а также для углеродистой стали. Эти расходники используют при создании важных ответственных и несущих конструкций.

Расход на 1 килограмм наплавленного металла составляет 1,7 кг. При плавке материал стержней умеренно текучий. Их можно использовать в сваривании при температурах от ˗60 до + 40 градусов.

Расшифровки маркирования

При покупке можно по обозначениям на упаковке понять, что за расходники Вам предлагают и какими свойствами они обладают.

Электроды УОНИ 13 55 расшифровывают так. К примеру, что значит обозначение Э50А-УОНИ-13/55-4,0-УД?

Буква «Э» — сокращение того, что перед вами электрод для использования с оборудованием ручной дуговой сварки. Цифры, идущие после нее, указывают на пределы прочности полученного соединения при растяжении.

Сокращение в виде буквы «А» характеризует шов как более пластичный и стойкий к ударным нагрузкам.

Диаметр (номер) электрода указывают после цифр 13/55. То есть значение 4,0 указывает на наличие четвертого номера.

Буква «У» определяет возможные применения данной марки электродов — для углеродистой стали. В зависимости от назначения могут быть и такие марки, как

Л — для стали с легированными элементами.

Т — использовать при сварке сталей с термостойкими свойствами.

В — электроды для сварочных работ по высоколегированным маркам стали.

Н — Использовать для наплавки при ремонтных работах.

Последняя буква «Д» в сокращении означает соотношение покрытия и диаметра стержня. Д — это толстый слой обмазки, Тонкое покрытие маркируют литерой «М», среднее — «С», а очень толстую обмазку — «Г».

Есть и другие сокращения по международной классификации, описывающие физические свойства полученных швов.

Различные стержни по номерам отличаются и по длине. Чем больший диаметр, тем длиннее сам электрод. При толщине в 2 миллиметра — это 300 мм, а четверка или пятерка имеют стержень в 450 мм.

Преимущество расходников под маркировкой УОНИ 13/55 — в возможности применять для наложения всех типов швов: горизонтальных, вертикальных и потолочных.

Какие особенности использования в сварочных работах такого типа расходников и в какие режимы сварочного оборудования подходят?

Использование

Технологические особенности по использованию отличаются от других типов сварочных расходных материалов.

Основное покрытие стержня подразумевает настройку режима постоянного тока с обратной полярностью (минус на кабель держателя, плюс на массу).

Используя электроды УОНИ их желательно предварительно прокалить в индукционной печи с температурой в 250-300 градусов.

Кромки заготовок и поверхности перед сварочным процессом нужно хорошо подготовить и очистить от любых видов загрязнений (коррозии, окалины или машинного масла).

Стыки рельсов или арматуры нужно варить в горизонтальном положении. Однако, при невозможности такого расположения, допускается соединение в любом расположении шва (вертикальном или потолочном).

Для получения качественного соединения и во избежании не проваренных областей в теле шва, нужно выставить соответствующую силу тока. В таблице приведены основные показатели силы тока, которые желательно выставить в зависимости от пространственного положения швов.

А что Вы можете добавить к материалу этой статьи? Поделитесь своим опытом применения сварочных расходников УОНИ в домашней мастерской, насколько они эффективны? Оставьте свои комментарии в блоке обсуждения. В строительстве и в домашней мастерской такие электроды отлично подойдут для создания различных типов соединений. Однако в бытовых условиях несколько затрудняется использование расходников УОНИ 13/55, так как очень сложно организовать их прокаливание при нужных температурах. В других случаях их использование незаменимо, сварные швы получаются высокого качества, их можно наложить при ремонте резервуаров, различных герметичных емкостей или трубопроводов.

wikimetall.ru

Электроды УОНИ 13/55: технические характеристики и технология их использования

Сварочные работы часто приходится выполнять не только на каких-то предприятиях, но зачастую домашние мастера также берутся за это сложное дело. Но степень сложности сварки складывается из многих критериев, например, модель сварочного аппарата, которым пользуется домашний умелец.

Но зная, что электрические сети очень часто работают нестабильно, то, соответственно, без инвертора при сварке никак не обойтись. Но работа такого сварочного аппарата невозможна, если не использовать электроды. Реализуются они как упаковками, так и поштучно. А вот состав их катодов стоит выбирать, опираясь на то, какую сталь вы собрались соединять.

Как правильно выбрать электроды для сварки?

Для качественной работы сварочного аппарата необходимы электроды, которые производятся не только за рубежом. Сейчас на прилавках строительных магазинов имеется широкий выбор сварочных материалов отечественного производства.

Приобретая электроды, следует учитывать следующие их свойства:

  1. Состав покрытия.
  2. Расход.
  3. Коэффициент наплавки.

Катод играет важную роль в электроде, но существует и много других качеств, которые стоит учитывать. Так, при его покупке учитываются следующие факторы:

  1. Свойства.
  2. Диаметр соединяемого шва.
  3. Глубина проплавления.

Отправляясь в строительный магазин за электродами, стоит уже иметь представления о том, каково будет его назначение, то есть какие стали он должен соединять.

Основные марки

Сварочный аппарат никак не может обойтись без электродов, но строительный мир настолько многообразен и разнообразен, что, порой, домашний умелец просто теряется в том, что же ему все-таки следует выбрать из всего перечня, который ему предлагается.

Но хотелось бы обратить внимание на несколько марок, которые считаются лучшими среди всех. Прежде всего, это электроды марки УОНИ, которые уже давно доказали свое качество и о характеристиках которого будет рассказано чуть позже.

Второй тип электрода – МР3. Эта марка на сегодняшний день является очень распространенной. Ее чаще всего используют для того, чтобы осуществлять сварочные работы не самых ответственных конструкций, которые выполнены их углеродных сталей, а также они могут быть и низколегированные.

Основное преимущества данного электрода заключается в том, что электрическая дуга непрерывно горит, а, таким образом, идет равномерный провар соединяемого металла, а следовательно, и такая прочность всей работы. Для работы с такой маркой можно использовать как переменный, так и постоянный ток.

Еще одна распространенная марка электродов – это ОК 46. Они непросто хороши для процесса сварки, но еще и обладают таким покрытием, как рутиловое. Поэтому и сварочный шов получается прочным и надежным, ведь он даже позволяет делать повторный розжиг самой электрической дуги. Но вот не каждую сварочную операцию можно выполнять с этим катодом, так как это лучше подходит для, например, прихватки металла или же для создания корневого шва.

Технические характеристики УОНИ 13/55

На сегодняшний день существует огромное множество марок электродов. Среди всех большей популярностью и своей работоспособностью отличаются электроды отечественного производства УОНИ. Данная аббревиатура обозначает — универсальная обмазка научно-исследовательского института.

Итак, марка УОНИ предназначена для того, чтобы осуществлять любые сварочные работы с конструкциями из металла качественно и поддерживая высокий уровень пластичности. Такие электроды можно использовать даже в самых суровых климатических условиях, где чаще всего произведение нормальных сварочных работ невозможно.

УОНИ уже много раз использовались при сварке самых серьезных конструкций и даже прошли первоначально ряд обязательных испытаний, доказав, что именно они помогают получить такой шов при сварке, который и пластичен, и имеет необходимую ударную вязкость.

Остановимся еще раз подробнее на том, каковы же все-таки технические параметры электрода УОНИ. У него основное покрытие и это играет важную роль. Коэффициентом наплавки является 3,5 г/А ч. Его расход невелик, так известно, что электродв УОНИ расходуются примерно один на килограмм того металла, который наплавлен, то есть получается в цифрах приблизительно 1,7 кг.

Существуют у таких электродов и свои преимущества перед остальными. Прежде всего шов получается очень качественным. Свойства этих швов таково, что на них не образуются даже кристаллические трещины, а также в них содержится довольно низкое содержание углерода.

Самым лучшим вариантом при работе с электродом является использование сварки на короткой дуге, где используется метод опирания. Он просто идеально подойдет даже для тех мест, где есть проблемы с энергоснабжением и оно не бывает стабильным.

Технология использования электродов УОНИ 13/55

Известно, что есть некоторые особенности в технологии использования данного электрода. Так, его стержнем является проволока из стали. Вторая особенность заключается в том, что изделие покрывается смесью, в состав которого входят карбонат и фтористые соединения. Они влияют на качество шва, а также на то, какие примеси будут в нем содержаться.

Электрод УОНИ 13/55 выполняет швы настолько качественно и надежно, что к ним нет никаких претензий. Так практически невозможно найти какие-либо неровности или задиры, или даже какое-либо вздутие, или трещины на поверхности.

Так как в самом покрытии электродов нет никаких включений из органики, то это позволяет их прокаливать до температуры выше трехсот градусов, но не более 450. Такое их свойство позволяет говорить о том, что они легко переносят влагу.

  • Автор: Александр Романович Чернышов

stanok.guru

www.samsvar.ru

Электроды УОНИ

Огромное количество и разновидность электродов призвано, как минимум, улучшить качество и процесс сварки за счет некоторых особенностей. К примеру, электроды УОНИ существуют таких марок как УОНИ 13-45, УОНИ 13-55, УОНИ 13-65, УОНИ 13-85. Не смотря на это, все они применяються для ручной дуговой сварки.

Начнем с электродов УОНИ 13-45. Их применяют, чаще всего, для сварки литья и поковки так, как получение швы характеризируются приемлемой вязкостью и пластичностью. В состав этих электродов входит никель и молибден.

Электроды УОНИ применяются, как правило, для сварки тавровых , а также стыковых швов, низколегированных и высокоуглеродистых сталей. Данные электроды могут работать в разных плоскостях, за исключением направления сверху в низ. Покрытие сварочных электродов УОНИ 13-55 состоит из марганца, серы, углерода, фосфора и кремния. Одновременно электроды данного типа содействуют формированию сварочного шва с прекрасной стойкостью к образованию трещин.

Для сварочных работ на конструкциях с повышениями требованиями используют электроды марки УОНИ 13-65. Данный тип электрода разрешает трудиться, фактически, во всех пространственных расположениях с применением непрерывного тока. Диаметр этих электродов изменяется от 2 до 5 мм. Увеличение диаметра приводит к увеличению силы тока. По качеству шва они не отличаются от других электродов типа УОНИ, и имеют основное покрытие.

Электроды УОНИ 13-85 обширно используются для работ с конструкциями из легированной стали повышенной прочности. Они разрешают трудиться во всех пространственных расположениях работ.

В совокупности характеристик электроды УОНИ довольно схожи, и замечательно подходят для сварочных робот при низких температурах. Также можно сказать, что электроды УОНИ дают хороший плотный шов, который содержит несколько повышенное число марганца и кремния, а также владеющий высокими механическими свойствами. Швы обладают высокой плотностью, существенной ударной вязкостью и в них не образуются трещины. Следовательно, электроды УОНИ считаются одними из лучших и используются для работ с особенно ответственными конструкциями. Эти конструкции могут испытывать вибрации, ударные нагрузки и действие колебания температур. Также электроды этого типа мало восприимчивы к влаге и выдерживают долгое прокаливание, из-за отсутствия органических веществ.


elektrod-3g.ru

Сварочные электроды УОНИ 13 55:технические характеристики,размеры

Во время сварки металлических конструкций могут применяться совершенно различные марки электродов, в зависимости от материала и условий работа. Когда проводится сварка стали, то одними из наиболее востребованных становятся электроды УОНИ-13 55, а также другие модели данного тип, такие как УОНИ 13 45. Данный тип обладает большими преимуществами, которые востребованы в строительных условиях. Ведь здесь могут возникать достаточно большие нагрузки, а так как шов всегда является самым слабым местом, то надежность соединения должна быть максимально высокой. Эта марка используется для сварки изделий из углеродистой и низкоуглеродистой стали. В частности, у наплавленного металла должна проявляться высокая вязкость при нанесении механических ударов. Сюда же можно отнести высокую пластичность, которая обеспечивает целостность шва при деформациях основного изделия. Сварочные электроды УОНИ-13 55 обладают достаточно высокими показателями по вышеприведенным пунктам.

Сварочные электроды УОНИ-13 55

Присадочный материал пригоден для сваривания в любых пространственных положениях. Естественно, что этому будет способствовать правильно подобранный режим работы, который подбираются для каждого диаметра. Сварочный трансформатор может работать как на постоянном, так и на переменном токе, главное, чтобы была обратная полярность, так как эти электроды не предназначены для работы на прямой. Здесь используется основное покрытие, в составе которого присутствуют фтористые соединения и карбонат.

Электроды для сварки УОНИ-13 55

По причине низкого содержания газа электроды и могут достичь максимально высокой пластичности и повышенной ударной вязкости. Качество сварки не зависит от температуры проведения процесса соединения. Со временем на готовых швах не так сильно проявляются следы старения, как на других марках. Сварочные электроды не имеют продольных или поверхностных трещин. Они хорошо поджигаются, как в первый, так и в последующие разы. Состав покрытия создает требуемые условия, чтобы дуга горела стабильно и на нее не влияли внешние факторы, которые могут навредить состоянию шва. Разбрызгивание металла происходит только в минимальных количествах, так что практически не заметно.

Электроды марки УОНИ-13 55

После проведения работы шлак отделяется максимально легко, а образуется равномерной коркой. Для лезшего проведения работ следует перед использованием прокаливать присадочные материалы при температуре около 320 градусов Цельсия, не более одного часа. Используют такие электроды как профессионалы, так и новички, ведь они сочетают в себе доступную стоимость и высокие технические параметры.

Область применения

Область применения здесь очень широка, так как электроды УОНИ-13 55 характеристики имеют удобные практически для всех отраслей. Их можно встретить и в домашних условиях, и на строительных объектах. Лучше всего они подходят для соединения стальных металлоконструкций, так как состав наплавленного металла максимально схож с обыкновенной сталью. Соединение обладает длительным сроком эксплуатации, что подходит для строительной сферы. С помощью ремонтируют различные изделия, заваривают герметичные емкости, резервуары и трубы. Процесс проходит качественно и просто, что только повышает востребованность. В домашней сфере использование осложнено необходимостью прокаливания, ведь далеко не всегда можно достичь такой температуры. В других местах такой проблемы не возникает.

Электроды УОНИ-13 55 для сварки стальных металлоконструкций

Технические характеристики

Выбирая электроды УОНИ-13 55 технические характеристики ставятся на первые позиции. Конечно же, данные параметры зависят от состава расходного материала, ведь каждый элемент и его количество вносят свои особенности в данный процесс.

УглеродМарганецКремнийСераФосфор
0,10,90,370,30,027

Если приходится подбирать требуемую марку, то для специалистов главным вопросом становится, какие механические показатели у конкретной марки электрода. Имеются ввиду характеристики металла в уже наплавленном состоянии, так как он может меняться после переплавки.

Температура испытанийСопротивление разрыву временное, Н/мм2Удлинение относительное, %Вязкость ударная, Дж/см2
+ 20 °С49020127,4

Производительность наплавки, г/мин

Относительный выход наплавленного материала, %

Количество электродов на 1 кг наплавленного шва, кг

21

93

1,65

Размеры и ассортимент

Эту марку не используют для сваривания тонких деталей, так что в ассортименте не встречаются электроды толщиною менее 2 мм. Здесь наблюдается тенденция, что чем больше диаметр, тем длиннее стержень изделия.

Величина диаметра, ммДлина электрода, м
20,3
2,50,35
30,35
40,45
50,45

Особенности наплавки

Для увеличения качества соединения следует применять правильные режимы работы и подбирать нужную силу тока. Здесь наблюдается зависимость параметров электричества от положения, в котором будет проводиться сварка и толщины диаметра присадочного материала.

Величина диаметра, ммПоложение
Нижний шовВертикальный шовПотолочный шов
240…8040…7040…70
2.570…9060…8060…80
3100…13090…12090…120
4160…190130…160130…160
5180…240160…210
6210…290
Расшифровка

УОНИ-13 55 — марка сварочных электродов, которые предназначаются для сварки металлических изделий из углеродистой стали.

Производители
  • Фрунзе Электрод;
  • Монолит;
  • Плазма;
  • Вистек;
  • Bohler Fox Ev;
  • Патон.

svarkaipayka.ru

Электроды УОНИ

Главная страница » УОНИ

На данной странице подобраны марки электродов, начинающиеся с “УОНИ”. Имейте, пожалуйста, в виду, что данное разделение на разделы сделано лишь для удобства поиска и классификации. Каждая отдельная марка, начинающаяся с символов “УОНИ”, может иметь свои, отличающиеся от других марок, характеристики. Ссылки на страницы марок смотрите ниже.

Электроды УОНИ незаменимы для обеспечения качественной сварки
Из большого количества разновидностей сварочных электродов, которые призваны улучшить качество сварки, электроды УОНИ выделяются своими определенными особенностями. Все они используются для выполнения ручной дуговой сварки с использованием источника постоянного напряжения обратной полярности, при этом сварочные работы можно проводить и при низких температурах.

Электроды сварочные УОНИ выпускаются диаметром от 2-х до 5-ти мм, необходимо учитывать, что с увеличением применяемого диаметра электрода, увеличивается сила тока.

По своим характеристикам электроды УОНИ в целом достаточно схожи, и обеспечивают отличный результат. Они бывают нескольких видов:

УОНИ 13/45;
УОНИ 13/55;
УОНИ 13/65;
УОНИ 13/85.

Некоторые особенности применения
Сварочные электроды УОНИ 13/45 применяются для сваривания стали, литья и поковок, полученные при этом швы отличаются приемлемой ударной вязкостью и пластичностью. В отличие от других электродов в их состав входит никель и молибден.

Сварочные электроды УОНИ 13/55 применяются, как правило, для дуговой сварки тавровых и стыковых швов, поверхностей из высокоуглеродистых и низколегированных марок стали. Работать ими можно в любых плоскостях, за исключением направления сверху вниз при работе постоянным током обратной полярности. Эти электроды имеют основное покрытие, состоящее из марганца, кремния, серы, фосфора и углерода. Сварочный шов формируется с отличной стойкостью против образования трещин при кристаллизации и низким содержанием водорода.

Сварочные электроды УОНИ 13/65 также имеют основное покрытие и применяются для сварочных работ на конструкциях с повышенными требованиями. С данным типом электродов можно работать практически в любых положениях в пространстве при использовании постоянного тока обратной полярности. Качество сварного шва не отличается, практически, от других видов электродов УОНИ.

Сварочные электроды УОНИ 13/85 широко применяются при сварочных работах конструкций из легированных сталей повышенной и высокой прочности. Ими можно работать в любом пространственном положении.


weldelec.com

Добавить комментарий

Ваш адрес email не будет опубликован.
