Водяной электромагнитный клапан: устройство, нормально открытый |

Электромагнитный клапан для воды или воздуха представлен в виде широко используемого механического устройства, принцип работы которого направлен на регулировку потока рабочей среды.

Данный тип клапана можно подключить для контроля за жидкими и газообразными средами.

Описание изделия

В настоящее время мало какая система работает без автоматизации при направлении воздуха или водных потоков.

Водяной или воздушный электрический агрегат нашел себе достаточно широкое применение практически во всех отраслях домашнего и народного хозяйства, а также в производственных отраслях.

Он входит в состав водопроводов или воздуховодов с различной степенью сложности конструкции. Агрегат с электромагнитным приводом интенсивно задействуется в тех системах, где большинство приборов имеют принцип автоматического управления.

Кроме того, электрический клапан для воды (220, 24, 12в) нашел себе применение не только в сложнейших и многоступенчатых технологических процессах, но и в бытовой сфере.

Мембранный агрегат, имеющий электрический привод (220, 24, 12в) – это высокоэффективное электромеханическое устройство.

Электромагнитный соленоидный клапан для воды предназначен для осуществления корректной регулировки проходящих через него потоков газов и жидкостей.

Сфера применения

Соленоидный клапан имеет предельно простую конструкцию. Этот водопроводный соленоидный агрегат NT8048 DC12V (220, 24, 12в) состоит из корпуса и соленоидного элемента – электромагнита со встроенным сердечником.

Соленоид оборудован поршнем или диском, благодаря которому осуществляется регулировка потока рабочей жидкости внутри устройства.

Запорный автоматический соленоидный клапан для воды способен дистанционно подавать необходимые объемы рабочих веществ.

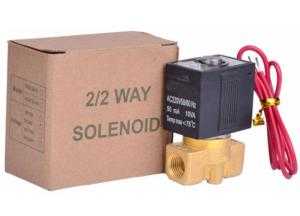

Автоматический клапан с электрическим приводом

Это может быть поток воздуха, пар, жидкость или же газообразное вещество. Принцип подачи, это то, что она осуществляется в нужный момент времени на автоматическом режиме или под контролем оператора.

Автоматический водопроводный затвор (220, 24, 12в), применяется в самых необходимых и востребованных сферах. Наибольшее распространение он получил в:

  • Поливе. Задействуется при орошении садов, огородов, оранжерей. При установке данного агрегата все эти процессы подвергаются полной автоматизации. Электрический соленоидный агрегат с сервоприводом (220, 24, 12в) позволяет при подключении таймера задавать временные интервалы включения и выключения устройства. Он может быть нормально открытый или закрытый. Эти ритмы будут руководить регулировкой потоков воды. Преимущества применения более чем очевидны – можно не тратить время на постоянный контроль над поливными системами;
  • Канализационных системах. Соленоидный электрический клапан (12, 24 в) для воды активно применяется для осуществления регулировки подачи воды в общественных туалетах и душевых. Здесь также применяется таймер, который осуществляет автоматическое включение и выключение подачи водяного напора;
  • Моечных системах. Электромагнитный водопроводный клапан (220, 24, 12 вольт), может обеспечивать своевременный слив воды при проведении мойки автомобилей. Кроме того данный пневматический агрегат довольно часто применяется на стиральных машинах бытового и промышленного типов;
  • Крупномасштабных кухнях. Электрический клапан подачи воды sp6135 (220, 24, 12 вольт) является, по праву, незаменимым элементом на конвейерных системах производства хлебобулочных изделий, регулировке уровня подачи воды к промышленным посудомоечным системам, и даже к кофейным комбайнам;
  • Точном дозировании. Электрический соленоидный затвор для горячей воды принимает непосредственное участие в разнообразных процедурах смешивания сырья и материалов;
  • Отопительных системах. Водяной магнитный клапан (220, 24, 12 вольт) препятствует возникновению перебоев при работе систем отопления. Устройство восполняет потери при постепенном испарении воды на магистральных отопительных каналах.

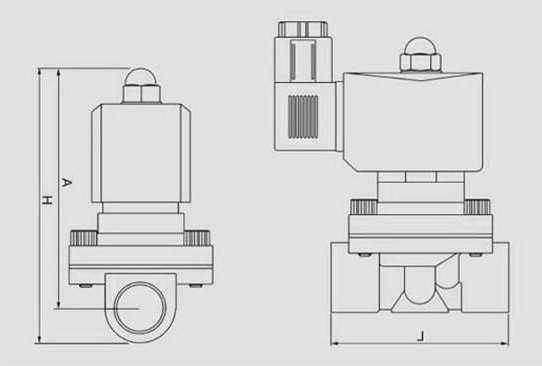

Устройство и особенности

Каждый злектрический клапан имеет свое устройство, а также может иметь некоторое количество различий и особенностей, это зависит от его разновидности. Он может также быть взрывозащищенный.

Когда на клапане непрямого действия с пилотным управлением (агрегаты sg5532, sp6135) отсутствует напряжение, то в плунжере электромагнитная катушка производит перекрытие сбросного канала.

Из-за этого происходит попадание рабочей среды в так называемую надмембранную полость. В результате этого, давление в надмембранной и подмембранной областях уравнивается.

Мембрана с большой плотностью осуществляет прижатие к седлу клапана. Это приводит к перекрытию основного отверстия.

После того, как катушка получает питание, открывается пластиковый сбросный клапан. Из надмембранного помещения рабочая среда перетекает к входу в пневматический выходной патрубок клапана.

Это приводит к резкому падению давления в надмембранной полости. После этого мембрана под воздействием силы давления производит свое поднятие вверх, что приводит к своевременному открытию основного отверстия.

Клапан электромагнитный Smart, а также агрегаты sg5532, sp6135 (12 вольт) для воды обладают достаточно высокой пропускной способностью и малым энергопотреблением.

Соленоидный пневматический агрегат комбинированного действия, соединяется с жестким центром мембраны благодаря применению механической связи.

Если напряжение в сети отсутствует, то пневматический плунжер, снабженный уплотнительной прокладкой, производит закрытие отверстия.

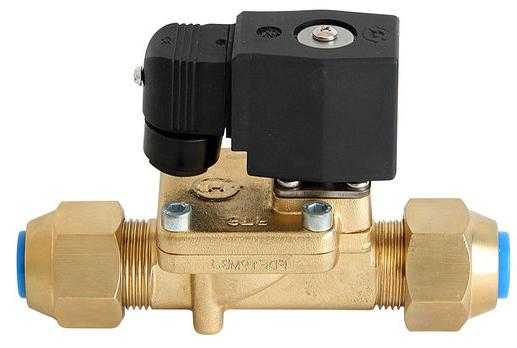

Электромагнитные клапана Данфосс

Через пропускной пластиковый канал рабочая среда проникает в надмембранную полость. Давление остается при этом одинаковым как подмембранной, так и в надмембранной полостях.

В результате сильного давления среды на всю поверхность мембраны, она плотно прижимается к контуру седла клапана.

Таким образом, происходит перекрытие основного отверстия. В момент, когда катушка получает напряжение, пластиковый плунжер поднимается к верхней части устройства, где происходит широкое открытие разгрузочного отверстия.

Далее мембрана всплывает к верху, что приводит к открытию центрального отверстия для тока рабочей среды.

Она проходит путь от входного патрубка к выходному. В клапане с прямым действием в ходе движения плунжер, оснащенный специальной уплотнительной прокладкой, производит закрытие отверстия клапана.

Это происходит из-за интенсивного воздействия возвратной пружины и силы давления рабочей жидкости.

Когда катушка получает электричество (например 12 вольт), пластиковый плунжер осуществляет подъем к верху. В результате этого открывается отверстие, и рабочая среда начинает свое движение между патрубками.

При этом электромагнитная катушка, по своей силе должна полностью соответствовать показателям максимальной величины входного отверстия.

Такой электромеханический клапан не обладает повышенной пропускной способностью. Ввиду этого он повсеместно используются как в открытых, так и в закрытых системах.

Виды и отличия

Электрический водяной клапан подразделяется на две разновидности. Отличия заключаются в механизме включения и включения.

Данные устройства могут быть клапанами прямого и пилотного действия. Кроме того представленный пневматический агрегат разделяется на несколько подвидов из-за различий основных рабочих положений. Они могут быть:

  • Нормально закрытыми – при отсутствии питания, катушка постоянно находится в закрытом положении, а при подаче электричества катушка закрывает агрегат;
  • Бистабильными – переключающимися между рабочими положениями из-за воздействия сигнального импульса.

Внутреннее устройство агрегата

По разновидностям индукционных катушек агрегаты разделяются на:

  • Устройства постоянного тока, у которых катушка обладает малой силой электромагнитного поля;
  • Устройства переменного тока, у которых катушка обладает сравнительно большой силой электромагнитного поля.

Как выбрать? Стоимость

Когда приходится выбирать пневматический электромагнитный клапан, следует первоочередно уделять внимание главному параметру – размеру входного и выходного отверстия.

Большинство современных моделей отличаются друг от друга в конструктивном плане, однако эти отличия не оказывают существенного воздействия на эксплуатационные качества.

Особым спросом пользуются 1-дюймовые электромагнитные клапаны 12 вольт. Данные агрегаты отличаются своей достаточно высокой пропускной способностью – от 40 л/мин.

Перед покупкой стоит обратить внимание на встроенный механический регулятор. Чем больше у него режимов, тем точнее будет производиться регулировка уровня воды в системе полива.

Стоит обратить внимание на нормально закрытые дюймовые клапаны серии SRV. Эти агрегаты отличаются самой высокой пропускной способностью, которая составляет 100 л/мин.

Цена на пневматический магнитный клапан для воды может отличаться и напрямую зависит от конструктивных особенностей и фирмы-производителя. Например на взрывозащищенный агрегат sg5532 цена будет значительно выше.

Клапан электромагнитный PGV-105G-B:

  • Расход: 0,05-20 м³/ч;
  • Давление: 1,4-8 бар;
  • Температура рабочей среды: до 60°C;
  • Исполнение: нормально открытый;
  • Цена: 7-12 $.

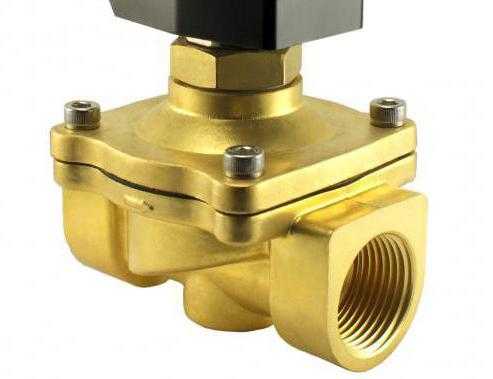

Водяной соленоидный клапан

Клапан электромагнитный MTR-18P:

  • Расход: 0,07-25 м³/ч;
  • Давление: 1,6-7 бар;
  • Температура рабочей среды: до 66°C;
  • Исполнение: нормально закрытый;
  • Цена: 6-12 $.

Клапан электромагнитный RTRS-17GF:

  • Расход: 0,09-30 м³/ч;
  • Давление: 2-8 бар;
  • Температура рабочей среды: до 70°C;
  • Исполнение: нормально закрытый;
  • Цена: 8-9 $.

Как прочистить электромагнитный клапан? (видео)

Особенности установки

При монтаже электромагнитных клапанов необходимо придерживаться определенных требований и правил.

Нельзя проводить такой монтаж, при котором катушка будет выполнять функции рычага. Снимать и устанавливать клапан следует только после того, как агрегат будет полностью обесточен.

На корпус клапана не должна воздействовать нагрузка от веса трубопровода. Если монтаж производится на открытой местности при отрицательной температуре воздуха, то электромагнитная арматура подвергается дополнительной защите.

Она должна предохраняться от негативного воздействия атмосферных осадков при помощи ленты ФУМ. В том случае, когда устройство подключается к сети электропитания, применяется гибкий кабель с сечением жил, равняющимся 1 мм.

homebuild2.ru

Клапан электромагнитный нормально закрытый для воды, 220 и 12 вольт

Практически, все системы направления водяных потоков работают в автоматическом режиме.

Поэтому электромагнитный клапан, часто, является составной частью водопровода различной степени сложности, и осуществляет корректную регулировку давления проходящих через него жидкостей.

Сферы применения

Состав устройства представлен корпусом, соленоидом или электромагнитом с сердечником и диском или поршнем, регулирующим поток.

Электромагнитный нормально-закрытый водяной клапан управляется посредством электрического тока, напряжением 220 или 12 вольт, пропускаемого катушкой.

Подача тока создает магнитное поле и приводит в движение внутреннюю поршневую систему.

Такое оборудование широко применяется не только на производстве, но и в быту (при устройстве канализации в многоквартирном доме).

Оросительные мероприятияАвтоматизация системы капельного полива (схему посмотрите здесь) садово-огородных площадей, оранжерей и зимних садов.

Электрические соленоидные агрегаты, оснащенные сервоприводом и таймером, задают временные интервалы и регулируют водяной поток, поэтому снижают временные затраты на контроль оросительных установок.

Канализационные системыРегулировка водяной подачи в душевых помещениях и общественных туалетах.

Применение таймера позволяет осуществлять подачу водяного напора в автоматическом режиме.

Моечные системыПрименение электромагнитного водопроводного клапана обеспечивает своевременный слив воды в автомойках (для управления насосом высокого давления) и используется в конструкции бытовых или промышленных стиральных машин.
Крупномасштабные кухниЭлектрические водоподающие клапана – незаменимый элемент конвейерных систем на производстве хлебобулочных и кондитерских изделий, регулируют уровень подачи воды в промышленные посудомоечные системы и кофейные комбайны.
Системы точного дозированияСоленоидные электрические затворы горячей воды применяются при выполнении смешивания различного сырья и многих типов непищевых материалов.
Отопительные системыМагнитный водяной клапан предупреждает перебои в работе систем отопления (какой теплоноситель лучше использовать) и восполняет испаряющуюся естественным путём воду внутри магистральных отопительных каналов.

А что вам известно про настольные декоративные фонтаны для квартиры? Описание искусственных мини-водоемов для украшения интерьера помещений опубликовано в полезной статье.

Как устанавливать компенсаторы для полипропиленовых труб отопления, написано на этой странице.

Стандартная конструкция

Для наиболее простого соленоидного электромагнитного клапана, характерно, наличие входного и выходного порта, но некоторые устройства имеют больше портов.

Водяной поток поступает через отверстие входа, проходит через бак и поступает в выходное отверстие, закрытое поршнем.

Конструктивные особенности такого оборудования предполагают наличие следующие составных деталей:

  • катушка;
  • пружина якоря;
  • тарелка клапана;
  • регулирующее отверстие;
  • диафрагма;
  • главное отверстие;
  • выравнивающее отверстие.


Электромеханические водяные клапаны сконструированы таким образом, что при отключении электроснабжения или поломке пульта дистанционного управления, использование продолжается в режиме обычного водопроводного крана при повороте управляющего соленоида на четверть оборота в положение «ON» или «OFF».

Посредством ручного управления осуществляется также консервирование оросительной системы на зимний период.

Принцип действия

Устройство функционирует в положениях «закрыто» и «открыто»:

  • если на катушку напряжение не подаётся или выставлено положение «закрыто».

    При отсутствии напряжения тарелка клапана прижимается пружиной, в результате чего, отверстие закрывается.

    Через отверстие на диафрагме создаётся давление и при выравнивании показателей, перекрывается главное отверстие.

    Клапан находится в закрытом состоянии всё время, пока отсутствует напряжение на катушке;

  •

    А вы знаете, каким должно быть расстояние от скважины до септика? В полезной статье указаны требования нормативно-правовых документов для локальных очистных систем.

    Как сделать настольный фонтан своими руками, написано здесь.

    На странице: http://ru-canalizator.com/septiki/stochnye-vody/geotkan.html прочитайте советы, какую лучше купить геоткань для дренажа.

  • если напряжение подаётся на катушку или выставлено положение «открыто».

    При наличии напряжения на катушке отверстие находится в открытом состоянии.

    Разница в размерах с уравнительным отверстием способствует понижению давления на диафрагме и открывает главное отверстие.

    Всё время, пока на катушке есть напряжение, клапан находится в открытом состоянии.


Чтобы предотвратить отложения и коррозийные изменения, клапан должен применяться в системах с теплоносителем, отвечающим всем требованиям, прописанным в правилах технической эксплуатации.

Особенности установки

В процессе монтажа электромагнитного водяного клапана требуется соблюдать определенные требования и правила:

  • нельзя осуществлять такой тип монтажа, при котором катушка предназначается для выполнения функций рычага;
  • демонтаж и установка клапана, например, в начале трубы РЕХ из сшитого полиэтилена для отопления, выполняются, исключительно, после полного обесточивания агрегата;
  • необходимо предотвратить воздействие веса трубопровода на корпус устанавливаемого водяного клапана;
  • при монтаже в условиях открытой местности (про локальные очистные сооружения для дачи написано здесь), а также при отрицательных температурных режимах, электромагнитную арматуру нужно обеспечить дополнительной защитой стандартной ФУМ-лентой;
  • подключаемое к сети электропитания устройство, обязательно, дополняется гибким кабелем с сечением жил в один миллиметр.



Важно помнить, что самостоятельная установка клапана не вызывает сложностей, если при монтаже контролируется направление стрелки, расположенной на корпусе.

Такая отметка обязательно должна совпадать с направлением водотока по трубопроводу.

Проблемы при эксплуатации

Соблюдение правил выполнения монтажных работ и требований эксплуатации позволяют продлить срок функционирования агрегата, стабилизирующего рабочее давление воды внутри системы.

Соленоид продлит срок службы трубопроводов, благодаря равномерному распределению нагрузок.

Сбои в работе такого устройства, чаще всего, обусловлены следующими проблемами:

  • в результате разрыва кабеля пульта управления, клапан не получает необходимое электропитание;
  • при поломке пружины, нормальная подача электроэнергии не позволяет клапану срабатывать;
  • если при включении оборудования отсутствует характерный щелчок, то причиной может являться сгоревшая электромагнитная катушка.


Причиной выхода из строя клапана электромагнитного нормально-закрытого, также, часто, становится банальный засор отверстия.

Ревизия внутренних элементов водяного клапана производится, как правило, при полностью опорожненной системе. Выполнять сложные ремонтные работы, самостоятельно, не рекомендуется.

Принцип работы, устройство и предназначение электромагнитного клапана для воды — это все вы сможете узнать во время просмотра видеоролика.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

Электромагнитный клапан для воды. Устройство электромагнитного клапана

Домашний уют 26 февраля 2016

Электромагнитный клапан для воды предназначен для регулировки прохождения жидкости. Устройство работает по электромеханическому принципу. Для изготовления корпуса выбираются стойкие и универсальные, а также высокопрочные материалы по типу литейного чугуна, латуни, нержавеющей стали. Что касается мембран и уплотнителей, то они выполняются из высокоэластичных полимеров. Помимо прочего, в составе может быть силиконовая резина.

Подобное устройство устанавливается в той части системы трубопровода, к которой будет обеспечен легкий доступ.

Устройство соленоидного клапана

Электромагнитный клапан для воды еще называется соленоидным. Он имеет в составе основные детали по типу мембраны, корпуса, пружины, крышки, штока, а также электрической катушки, которая является соленоидом. Крышка и корпус клапанов отливаются из нержавеющей стали, латуни, полимеров или чугуна. Данные устройства рассчитаны для эксплуатации при самых разных рабочих средах, температурах и давлениях.

Для штоков и плунжеров используются магнитные материалы. Электрокатушки, которые называются соленоидами, изготавливаются в пылезащищенном или герметичном корпусе. Высококачественный эмальпровод идет на обмотку катушек. Он изготавливается из электротехнической меди. Соединение с системой трубопровода может производиться по сланцевому или резьбовому методу. Для подключения к электрической сети применяется штекер. Управление производится методом подачи напряжения на катушку.

Ведущие рабочие положения

Если рассматривать вышеописанные устройства по исполнению, то они могут быть нормальнозакрытыми или нормальнооткрытыми. Среди разновидностей можно выделить еще и бистабильные клапаны, которые называются импульсными. Управляющий принцип способствует переключению с закрытого на открытое положение.

Видео по теме

Принцип действия

Электромагнитный клапан для воды может использоваться при различных условиях, это предполагает применение устройств прямого действия, а также приборов, срабатывающих при нулевом перепаде давления. В продаже можно встретить клапаны непрямого действия, которые являются пилотными. Они срабатывают исключительно при самом малом перепаде давления.

Подобные устройства можно подразделить на распределяющие трёхходовые, запорные и переключающие клапаны.

Информация об уплотнителях и мембранах

Электромагнитный клапан для воды имеет в составе мембраны, которые могут изготавливаться из эластичных полимерных материалов. Последние обладают специальной конструкцией и химическим составом. Помимо прочего, в конструкции клапанов применяются самые последние составы силиконовых резин, а также другие полимеры.

Принцип работы пилотного клапана

Электромагнитный клапан для воды своими руками может быть установлен достаточно быстро. Если речь идет о нормальнозакрытом устройстве, то в статическом положении напряжение отсутствует, при этом клапан находится в закрытом состоянии. Поршень, который является запорным органом, герметично прижат, он расположен у седла уплотнительной поверхности. Пилотный канал находится в закрытом состоянии. Давление в верхней полости поддерживается с помощью перепускного отверстия в мембране.

Клапан такого типа находится в закрытом состоянии до тех пор, пока катушка не подвергнется напряжению. Для того чтобы он открылся, напряжение должно подаваться на катушку. Под воздействием магнитного поля плунжер поднимается, открывая канал. По той причине, что диаметр канала значительно больше перепускного, давление верхней полости понижается. Разница давлений воздействует на подъем поршня или мембраны, что способствует открытию клапана. Электромагнитный клапан подачи воды будет находиться в открытом состоянии до тех пор, пока катушка будет подвергаться напряжению.

Принцип действия нормальнооткрытого клапана

Работает такое устройство по обратному принципу: в статичном положении прибор находится в открытом виде, а вот при повышении напряжения клапан закрывается. Для того чтобы удержать прибор в закрытом состоянии, напряжение будет подаваться на катушку достаточно долго. Для того чтобы любые пилотные клапаны работали правильно, нужно обеспечить малый перепад давления.

Подобные устройства называются клапанами непрямого действия по той причине, что кроме подачи напряжения, необходимо выполнение условия, которое заключается в перепаде давления. Использовать такое приспособление можно для систем отопления, водоснабжения, ГВС, а также пневмоуправления. Агрегат подходит для тех условий, где давление в трубопроводе присутствует.

Работа клапана прямого действия

Электромагнитный клапан, схема которого дает возможность понять принцип работы, может обладать прямым действием. У такого устройства пилотный канал отсутствует. В центральной части находится эластичная мембрана, которая обладает металлическим кольцом. Сквозь пружину она соединена с плунжером. Когда на катушку воздействует магнитное поле, клапан открывается, плунжер поднимается и снимает усилие с мембраны. Последняя поднимается и способствует открыванию клапана. В тот момент, когда происходит закрытие, магнитное поле отсутствует, плунжер опускается и воздействует на мембрану.

Для такого прибора минимальный перепад давления не требуется. Электромагнитный клапан, фото которого представлены в статье, может использоваться в системах с давлением, а также на сливных емкостях. Установить прибор можно и в условиях накопительных ресиверов. Монтировать такое устройство можно в тех местах, где давление отсутствует или находится на минимальном уровне.

Особенности работы бистабильного клапана

Этот клапан может находиться в двух устойчивых положениях: в закрытом и открытом. Переключение осуществляется последовательно методом подачи импульса на катушку. Такие устройства работают исключительно от источника постоянного тока. Для того чтобы удержать клапан в закрытом или открытом положении, не требуется подавать напряжение. По конструкции такие приспособления изготавливаются как пилотные, это указывает на необходимость минимального перепада давления.

Электромагнитный соленоидный клапан представляет собой надежную и функциональную арматуру для системы трубопровода. Если речь идет о специальных электромагнитных катушках, то ресурс их работы очень велик. До момента выхода из строя прибор способен работать, пока число включений не достигнет 1 миллиона. Время, которое требуется для срабатывания магнитного клапана, может составить от 30 до 500 миллисекунд. Конечная цифра будет зависеть от давления, диаметра и исполнения.

Заключение

Устройство электромагнитного клапана было представлено выше, как и принцип его действия. Подобные приборы можно использовать в качестве запорного устройства дистанционного управления. Они незаменимы для безопасности в роли отсечных, отключающих и переключающих электроклапанов. Эти особенности необходимо учесть перед приобретением клапана и его установкой в определенных условиях.

Источник: fb.ru

monateka.com

Электромагнитный клапан для воды. Устройство электромагнитного клапана

Электромагнитный клапан для воды предназначен для регулировки прохождения жидкости. Устройство работает по электромеханическому принципу. Для изготовления корпуса выбираются стойкие и универсальные, а также высокопрочные материалы по типу литейного чугуна, латуни, нержавеющей стали. Что касается мембран и уплотнителей, то они выполняются из высокоэластичных полимеров. Помимо прочего, в составе может быть силиконовая резина.

Подобное устройство устанавливается в той части системы трубопровода, к которой будет обеспечен легкий доступ.

Устройство соленоидного клапана

Электромагнитный клапан для воды еще называется соленоидным. Он имеет в составе основные детали по типу мембраны, корпуса, пружины, крышки, штока, а также электрической катушки, которая является соленоидом. Крышка и корпус клапанов отливаются из нержавеющей стали, латуни, полимеров или чугуна. Данные устройства рассчитаны для эксплуатации при самых разных рабочих средах, температурах и давлениях.

Для штоков и плунжеров используются магнитные материалы. Электрокатушки, которые называются соленоидами, изготавливаются в пылезащищенном или герметичном корпусе. Высококачественный эмальпровод идет на обмотку катушек. Он изготавливается из электротехнической меди. Соединение с системой трубопровода может производиться по сланцевому или резьбовому методу. Для подключения к электрической сети применяется штекер. Управление производится методом подачи напряжения на катушку.

Ведущие рабочие положения

Если рассматривать вышеописанные устройства по исполнению, то они могут быть нормальнозакрытыми или нормальнооткрытыми. Среди разновидностей можно выделить еще и бистабильные клапаны, которые называются импульсными. Управляющий принцип способствует переключению с закрытого на открытое положение.

Принцип действия

Электромагнитный клапан для воды может использоваться при различных условиях, это предполагает применение устройств прямого действия, а также приборов, срабатывающих при нулевом перепаде давления. В продаже можно встретить клапаны непрямого действия, которые являются пилотными. Они срабатывают исключительно при самом малом перепаде давления.

Подобные устройства можно подразделить на распределяющие трёхходовые, запорные и переключающие клапаны.

Информация об уплотнителях и мембранах

Электромагнитный клапан для воды имеет в составе мембраны, которые могут изготавливаться из эластичных полимерных материалов. Последние обладают специальной конструкцией и химическим составом. Помимо прочего, в конструкции клапанов применяются самые последние составы силиконовых резин, а также другие полимеры.

Принцип работы пилотного клапана

Электромагнитный клапан для воды своими руками может быть установлен достаточно быстро. Если речь идет о нормальнозакрытом устройстве, то в статическом положении напряжение отсутствует, при этом клапан находится в закрытом состоянии. Поршень, который является запорным органом, герметично прижат, он расположен у седла уплотнительной поверхности. Пилотный канал находится в закрытом состоянии. Давление в верхней полости поддерживается с помощью перепускного отверстия в мембране.

Клапан такого типа находится в закрытом состоянии до тех пор, пока катушка не подвергнется напряжению. Для того чтобы он открылся, напряжение должно подаваться на катушку. Под воздействием магнитного поля плунжер поднимается, открывая канал. По той причине, что диаметр канала значительно больше перепускного, давление верхней полости понижается. Разница давлений воздействует на подъем поршня или мембраны, что способствует открытию клапана. Электромагнитный клапан подачи воды будет находиться в открытом состоянии до тех пор, пока катушка будет подвергаться напряжению.

Принцип действия нормальнооткрытого клапана

Работает такое устройство по обратному принципу: в статичном положении прибор находится в открытом виде, а вот при повышении напряжения клапан закрывается. Для того чтобы удержать прибор в закрытом состоянии, напряжение будет подаваться на катушку достаточно долго. Для того чтобы любые пилотные клапаны работали правильно, нужно обеспечить малый перепад давления.

Подобные устройства называются клапанами непрямого действия по той причине, что кроме подачи напряжения, необходимо выполнение условия, которое заключается в перепаде давления. Использовать такое приспособление можно для систем отопления, водоснабжения, ГВС, а также пневмоуправления. Агрегат подходит для тех условий, где давление в трубопроводе присутствует.

Работа клапана прямого действия

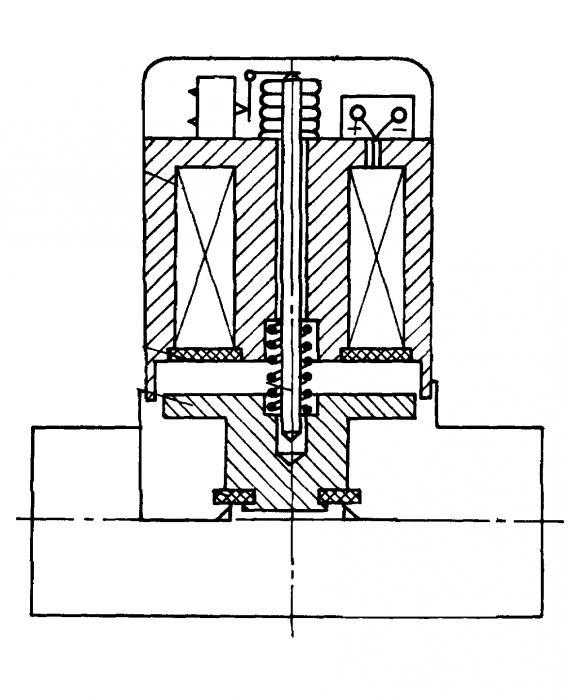

Электромагнитный клапан, схема которого дает возможность понять принцип работы, может обладать прямым действием. У такого устройства пилотный канал отсутствует. В центральной части находится эластичная мембрана, которая обладает металлическим кольцом. Сквозь пружину она соединена с плунжером. Когда на катушку воздействует магнитное поле, клапан открывается, плунжер поднимается и снимает усилие с мембраны. Последняя поднимается и способствует открыванию клапана. В тот момент, когда происходит закрытие, магнитное поле отсутствует, плунжер опускается и воздействует на мембрану.

Для такого прибора минимальный перепад давления не требуется. Электромагнитный клапан, фото которого представлены в статье, может использоваться в системах с давлением, а также на сливных емкостях. Установить прибор можно и в условиях накопительных ресиверов. Монтировать такое устройство можно в тех местах, где давление отсутствует или находится на минимальном уровне.

Особенности работы бистабильного клапана

Этот клапан может находиться в двух устойчивых положениях: в закрытом и открытом. Переключение осуществляется последовательно методом подачи импульса на катушку. Такие устройства работают исключительно от источника постоянного тока. Для того чтобы удержать клапан в закрытом или открытом положении, не требуется подавать напряжение. По конструкции такие приспособления изготавливаются как пилотные, это указывает на необходимость минимального перепада давления.

Электромагнитный соленоидный клапан представляет собой надежную и функциональную арматуру для системы трубопровода. Если речь идет о специальных электромагнитных катушках, то ресурс их работы очень велик. До момента выхода из строя прибор способен работать, пока число включений не достигнет 1 миллиона. Время, которое требуется для срабатывания магнитного клапана, может составить от 30 до 500 миллисекунд. Конечная цифра будет зависеть от давления, диаметра и исполнения.

Заключение

Устройство электромагнитного клапана было представлено выше, как и принцип его действия. Подобные приборы можно использовать в качестве запорного устройства дистанционного управления. Они незаменимы для безопасности в роли отсечных, отключающих и переключающих электроклапанов. Эти особенности необходимо учесть перед приобретением клапана и его установкой в определенных условиях.

autogear.ru

Электроклапан для воды: виды и технические характеристики

Клапан электромагнитный для воды относится к категории оборудования, при помощи которого стало возможным осуществление удаленного управления (перекрытия) потоками рабочей среды внутри системы (газа или воды). Подобные агрегаты именуются электромагнитными, так как в основе их функционирования лежит использование соленоида или электромагнитной катушки. Устройство имеет несколько разновидностей, которые отличаются между собой по характеристикам и некоторыми принципами работы.

Что собой представляет



Соленоидный электромагнитный клапан в базовой комплектации состоит из электрического магнита – соленоида, оснащенного сердечником, который связан с используемой мембраной (диском или поршнем), которые управляют потоком рабочей среды, состоящего из газов или жидкостей. В некоторых случаях можно обнаружить ручной дублер, который позволит закрыть или открыть клапан в принудительном порядке.



Это необходимо в том случае, если катушка поломается. Никаких механических усилий для закрытия или открытия клапана не понадобится, так как вся работа будет лежать на электромагнитной катушке. На нее подается питание, после чего сердечник перемещается в соленоиде, производя закрытие или открытие прохода. Показатель напряжения будет зависеть от используемой модели и составит 12-380В постоянного или переменного тока.


Клапан электромагнитный представляет собой устройство, в основе действия которого заложен электромеханический принцип, который используется для регулирования основного рабочего потока. В зависимости от того, какие назначение используемого оборудования, клапан может быть изготовлен из разных материалов, от чего будет разниться и их внутреннее устройство. Единственное, что будет общим у всех моделей – наличие соленоида или электромагнитной катушки.

Характеристики и виды устройств



Клапан электромагнитный и его основные виды можно условно разделить на несколько категорий. Они будут отличаться по принципу работы устройства в процессе выключения и включения оборудования: пилотные и прямого действия.


Также оборудование можно разделить на несколько подвидов, которые характеризуются некоторыми особенностями касательно функционала. Таким образом, они бывают:

  1. Бистабильными. После подачи электрического тока на устройство, произойдет автоматическое изменение существующего режима.
  2. Нормально открытые или закрытые. При отсутствии напряжения, устройство будет находиться в положении «закрыто». После подачи тока на катушку, устройство откроется. Действие нормально открытого клапана будет происходить с точностью наоборот.

Исходя из типа используемой катушки, агрегаты делятся:

  1. переменного тока, где показатель электромагнитного поля будет высоким;
  2. постоянного тока, где показатель электромагнитного поля будет несущественным.

Также следует выделить и отдельный вид электроклапанов, которые характеризуются как отсечные. С их помощью стало возможным проведение моментального отключения всего потока или только отдельной трубы при наступлении аварийной ситуации.


По характеру функционирования различают:

  1. трехходовой;
  2. двухходовой;
  3. одноходовой.

Последний вариант оснащен одним патрубком, что делает смешивание разных потоков невозможным. Входным и выходным патрубком оснащены двухходовые устройства. Принцип их функционирования заключается в работе шара или конуса, которые используются для закрытия основного прохода.



Используемые трехходовые клапаны для воды оснащены тремя патрубками и функционируют посредством смешивания одновременно нескольких потоков. Также следует обратить внимание на то, что присутствуют на рынке и взрывозащищенные устройства, которые применяются в соответствующих средах. Для их изготовления используются огнеупорные и прочные материалы. К таким относятся вакуумные агрегаты.

Принцип функционирования

Основу его устройства и дальнейшего функционирования можно разобрать по приложенным к моделям инструкциям их использования. Не принимая во внимание выбранную модель клапана электромагнитного, будь то устройство с бистабильным управлением, нормально открытый или нормально закрытый, функционирование устройства будет выглядеть таким образом:

  1. До того, как на катушку поступит соответствующий сигнал, клапан будет находиться в закрытом положении. Рабочая среда будет заперта при помощи штока, оснащенного прокладкой.
  2. После того, как на катушку поступит соответствующий сигнал, в самом соленоиде возникнет сила (электромагнитная), которая притянет плунжер внутрь катушки, делая свободным некоторое пространство над мембраной и между штоком. Показатель давления под мембраной пересилит показатель присущ верхнему участку, после чего проход откроется, и жидкость будет переливаться через корпус клапана.

Если клапан будет открыт, то процесс будет проходить в обратном порядке.

Как работает клапан электромагнитный прямого действия



В момент поступления сигнала на соленоид, шток будет втягиваться внутрь установленной катушки, что приведет к открытию прохода для рабочей среды. Это станет возможным благодаря существенной разнице в показателях давления на выходе и входе клапана.


После того, как сигнал прекратится, и электрическая цепь разомкнется, пружина вернется в шток и станет на свое первоначальное место. Таким образом, поток перекроется седлом.



Конструкции клапана электромагнитного:

  1. золотниковые;
  2. тарельчатый;
  3. рычажный;
  4. шарнирный;
  5. шиберный;
  6. поршневой;
  7. с мембранным усилителем и принудительным подъемом;
  8. с плавающим мембранным усилителем;
  9. седельчатый.

Исходя из вида поступаемого тока на катушку:

  1. Который используются в комплекте с сетями высокого давления. В этом случае речь идет о переменном сетевом токе, который способствует созданию необходимого электромагнитного поля необходимой величины, которое оказывает давление на мембрану или шток, что позволяет преодолеть существенные нагрузки касательно имеющегося сопротивления рабочей среды.
  2. Монтаж при условии наличия постоянного источника тока. Используется в случаях, где высокий показатель давления не предусмотрен и необходимость в существенном электромагнитном излучении отсутствует.

Преимущества использования подобного оборудования

Основным преимуществом использования электромагнитного клапана для воды является возможность осуществления быстрого и своевременного регулирования движения рабочего потока в системе. Для выполнения поставленных задач, понадобится не более нескольких секунд. Таким образом, соленоидные модели имеют высокую ценность и часто используются при обустройстве подобных систем. Так, его часто применяют при обустройстве систем водоснабжения частных и многоквартирных домов.



Стоит обратить внимание, что с его помощью стало возможным регулирование основного потока, представленного в качестве теплоносителя.


Таким образом, устройство плавно распределяет температуру теплоносителя по всей системе, что делает возможное загрязнение трубопровода минимальным. От этого будет напрямую зависеть эксплуатационный срок всей системы и отдельных ее комплектующих. В конструкции отсутствуют быстроизнашивающиеся механизмы и другие детали, поэтому такое устройство считается более чем надежным. Агрегаты могут использоваться в системах с разными показателями давления, так как на работу он влиять не будет.

Где используются



На сегодняшний день невозможно назвать категорию устройств, которые бы нормально функционировали без вспомогательного оборудования, такого как автоматическая регуляция, которая позволяет регулировать потоки рабочей среды.



Именно благодаря этому электромагнитный клапан для воды используется в таких отраслях:

  1. Системы отопления. Таким образом удалось избежать многочисленных сбоев в работе оборудования, которые часто происходили по причине испарения жидкостей или ее потери.
  2. Производство продуктов конвейерного типа. Здесь происходит смешивание воды и продуктов питания в разных пропорциях.
  3. Промышленные и бытовые стиральные машинки. Это позволило использовать оборудование в разных режимах.
  4. Устройства, которые используются на автомойках. Отвечают за своевременную подачу воды в нужном объеме.
  5. Регулировка напора в санузлах. Блокировка обратного напора и слив воды при использовании настраиваемого таймера.
  6. Полив и системы орошения. Используются для полива сельскохозяйственных угодий, оранжерей и городских лужаек.

Нюансы последующего использования



В процессе установки и последующей эксплуатации подобного оборудования следует придерживаться таких рекомендаций:

  1. Общепринятых правил безопасности.
  2. Имеющийся указатель на корпусе должен совпадать с направлением потока рабочей среды внутри системы.
  3. Правила эксплуатации для каждой конкретной модели будут индивидуальными и подобная информация указывается в паспорте изделия.
  4. Катушка клапана использоваться как рычаг не может и это следует учесть при проведении монтажных работ.
  5. Лента ФУМ как нельзя лучше подойдет при обустройстве мест стыка в качестве превосходного уплотнителя.
  6. Затяжки всех питающих элементов следует проверять раз в несколько месяцев.
  7. Катушки также должны чиститься с завидной регулярностью.
  8. При подключении следует отдать предпочтение гибкому кабелю с жидким сечением в 1 мм.
  9. Уплотнительное кольцо или паронитовая прокладка понадобится при проведении монтажа с помощью фланцевого типа соединения;
  10. Если монтажные работы планируется проводить на открытых участках, то понадобится дополнительная защита от возможных атмосферных осадков.
  11. Вес самого трубопровода не должен ложиться на корпус клапана.
  12. Защитный фильтр для седла устанавливается перед электромагнитным клапаном.
  13. Любые работы должны осуществляться при обесточенной системе.

www.admiral-omsk.ru

Бюджетный электромагнитный клапан для воды 1/2

Лето — это самый удачный сезон для невинных водных забав на даче и прилегающих участках. Почему на дачах? Потому что, я бы не стал использовать этот клапан дома. О чём речь?
Попробуем разобраться.
И так, приступим!

На самом деле — эта часть автоматики для меня пока является совершенно неизученной,
однако хотелось бы найти юбюджетный вариант для экспериментов. Благо существует дача и частенько, по определённым причинам, возможность моего присутствия на ней не совпадает с желаемым графиком раздачи воды… Для чего именно это нужно?
Вариантов масса — автоматически раздать воду на определённые участки дачи, автоматически налить дополнительную ёмкость (т.к. подача воды по времени ограничена, а давление воды не позволяет делать всё сразу).

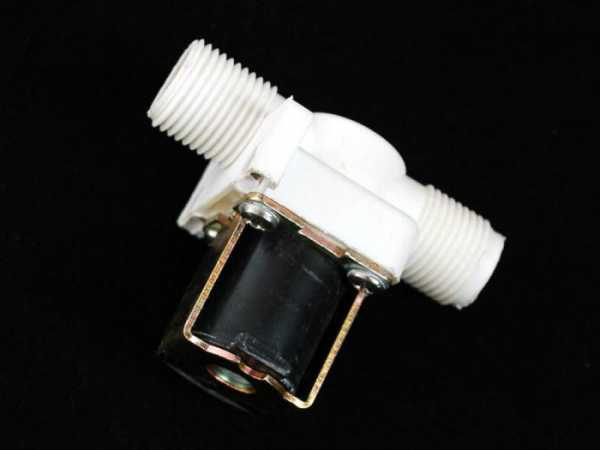

Резьба 1/2, внешний кожух отсутствует, катушка литая, на входе в клапан — металлическая сеточка, на корпусе — стрелка подачи воды (вход-выход), принцип действия — мембрана, под действием пружины, закрывающая клапан. Клапан — нормально закрытый.

Продавец отправляет с треком, который абсолютно не отслеживается.

Данные продавца:

Данные с устройства:

Сразу хочу сказать, данные продавца не совпадают с реальностю, хотя, данные на шильдике более достоверны (кроме нулевого давления).

Во первых, и это самый главный фактор — для систем с малым давлением клапан работать НЕ БУДЕТ! Ему нужен подпор, чтобы открыть мебрану.
Во вторых — ток, потребляемый катушкой в 2! (ДВА) раза больше — 430 мА, и при длительной работе, она значительно греется. Правда, клапан начинает открываться примерно в районе 7-8 В.

Теперь приступим к препарации пациента:

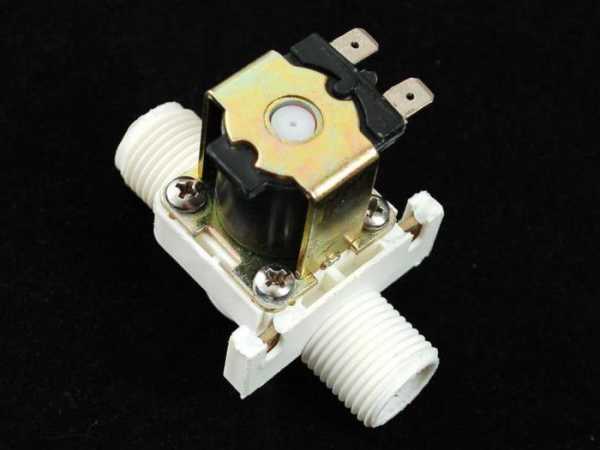

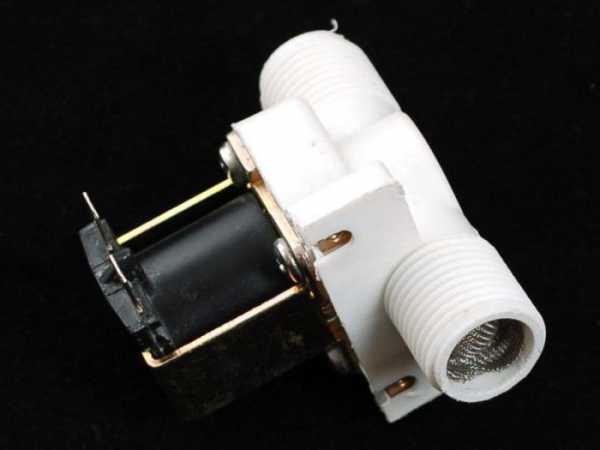

Откручиваем 4 винта и видим: целую литую пластиковую раму, резиновый клапан, цилиндрическую колбу, в которой находится металлический сердечник и пружина, подпирающая клапан в закрытом сотоянии. Слева по фото — вход воды, справа — выход.
Как видно, есть угроза протечки и есть угроза выхода из строя вследствие не защищенности от ржавчины сердечника и пружины.

ПЛЮСЫ: простота конструкции, дешевизна.
МИНУСЫ: пластиковая резьба и корпус, большой потребляемый ток, отсутствие дополнительного герметика кроме резиновой мембраны, невозможность использования в системах с небольшим давлением.

Осталось проверить его в боевых условиях.

mysku.ru

Клапаны электромагнитные для воды: виды и описание

Домашний уют 17 февраля 2015

В современном мире автоматизация процессов управления потоками воды прочно вошла в нашу жизнь. Клапан электромагнитный (соленоидный) для воды широко применяется в разнообразных трубопроводных системах и приборах с автоматическим управлением. Устройство используется не только в сложных технологических процессах, но и в бытовых целях. С помощью соленоидного клапана можно дистанционно подавать нужный объем воды в определенный промежуток времени. Например, поливочные системы с автоматической подачей воды, контроль отопительных процессов, регулирование работы котельных объектов и слив воды.

Устройство электромагнитного клапана

Типовой электромагнитный клапан для воды, фото которого представлено слева, состоит из таких основных элементов:

  • соленоидная катушка;
  • якорь катушки;
  • пружина закрывающая;
  • тарелка электромагнитного клапана;
  • пилотное отверстие;
  • диафрагма мембранного усилителя;
  • основное проточное отверстие;
  • выравнивающее проточное отверстие;
  • принудительная система открытия клапана при помощи пружины.

Из чего изготавливают клапаны электромагнитные для воды?

Конструкция электромагнитных клапанов достаточно понятна:

  • корпус и крышку клапана обычно изготавливают из латуни, специальных полимеров, чугуна и нержавеющей стали, так как устройство работает в различных средах, при различных температурных режимах и давлениях;
  • в качестве основы для создания мембран, уплотнителей и прокладок корпусов наилучшим образом подходит каучук, резина, силикон и фторопласт;
  • плунжероны и штоки производят из специального магнитного материала;
  • электрокатушки клапанов расположены в герметичных корпусах, которые защищают прибор от попадания пыли;
  • для обмотки катушек используется эмаль-провод, изготовленный из электротехнической меди.

Видео по теме

Принцип работы

В статическом положении, когда катушка устройства обесточена, благодаря механическому воздействию пружины мембрана или поршень клапана находятся в герметичном соединении с седлом клапана. Под действием электрического напряжения электромагнитный клапан открывается. Это объясняется тем, что магнитное поле, создаваемое внутри устройства, втягивает плунжер в катушку клапана.

В случае отключения подачи электричества или выхода из строя дистанционного пульта управления клапаны электромагнитные для воды можно использовать в качестве обычного водопроводного крана. Для этого необходимо повернуть кран в указанном стрелкой направлении на ¼ оборота.

Виды электромагнитных клапанов

Запорный электромагнитный клапан для воды в зависимости от механизма включения и выключения бывает:

  • прямого действия;
  • пилотного действия.

Клапаны электромагнитные для воды прямого действия используются при небольшом расходе. Механизм открытия и закрытия клапана таков: прибор срабатывает под воздействием усилия, которое возникает при подключении к электрической сети.

В отличие от предыдущего клапан пилотного действия закрывается и открывается посредством энергии потока воды, управление которым происходит при помощи электрического напряжения. Используется данное приспособление преимущественно при больших расходах. Стоит помнить, что для бесперебойной работы электромагнитного клапана важен перепад давления (0,2 атм).

В зависимости от основного рабочего положения электромагнитные клапаны подразделяются:

  • на нормально открытые – при отсутствии источника энергии находятся в открытом состоянии, а при подаче тока закрываются;
  • нормально закрытые – при отсутствии электрического напряжения находятся в закрытом состоянии, а при подаче энергии закрываются;
  • бистабильные – способны переключаться из одного положения в другое под действием управляющего импульса.

Виды индукционных катушек:

  • постоянного тока – клапан характеризуется небольшой силой действия электромагнитного поля. Используются для регулировки потока низкого давления;
  • переменного тока – имеют большую силу электромагнитного поля. При потреблении большого количества электроэнергии скорость закрытия клапана увеличивается, что обеспечивает более мощный поток.

Установка электромагнитных клапанов

По способу подсоединения к трубопроводу встречается:

  • электромагнитный клапан фланцевый для воды;
  • резьбовой электромагнитный клапан.

Монтаж электромагнитного клапана следует выполнять на предварительно очищенном трубопроводе. Желательно, чтобы система была снабжена фильтром-грязевиком. Место в трубопроводе следует выбирать таким образом, чтобы к клапану был свободный доступ. Однако за счет компактных размеров установить его просто даже в стесненных условиях.

Положение клапана никак не влияет на работу устройства, поэтому может быть любым. Стоит помнить, что обратный электромагнитный клапан для воды следует монтировать с учетом направления потока воды.

Область применения

В современном мире область использования электромагнитных клапанов достаточно обширна. Чаще всего их устанавливают:

  • в промышленном производстве – в системах автоматических промывов водоочистных линий, для поддержания необходимого уровня воды в резервуарах нефтегазовой, химической и энергетической промышленности;
  • в жилищном строительстве – при создании системы «умный дом», для регулирования потока воды в аквариумах;
  • в канализационной системе – электромагнитный клапан для горячей воды и холодной при помощи таймера контролирует подачу воды к общественным сантехническим узлам;
  • в системе мойки – обеспечивают нормальную работу бытовых и промышленных стиральных машин, посудомоечных машин, автомобильных моек;
  • в котловых агрегатах - регулируют заполнение водой емкостей и паровых котлов;
  • в расширительных системах – обеспечивают автоматическое пополнение отопительных систем;
  • на крупногабаритных кухнях – для хлебопекарен, кофейных комбайнов, варочных баков и др.

Правила монтажа и эксплуатации

Клапаны электромагнитные для воды при установке и эксплуатации требуют соблюдения определенных правил:

  • правил безопасности;
  • не рекомендуется выполнять монтаж, при котором катушка клапана будет выступать в роли рычага;
  • установку и снятие клапана следует производить только в обесточенном состоянии;
  • перед электромагнитным клапаном нужно установить фильтр для защиты седла устройства от попадания крупных механических элементов;
  • корпус клапана не должен испытывать нагрузку от веса трубопровода, а также занимать место крутящего и изгибающего элемента системы;
  • направление потока воды в трубах должно совпадать с указателями на корпусе клапана;
  • при монтаже на открытой местности электромагнитную арматуру следует дополнительно защитить от попадания атмосферных осадков;
  • в качестве уплотнителя в местах стыка корпуса клапана и трубы рекомендуется использовать ленту ФУМ;
  • при монтаже клапана с фланцевым соединением применяют уплотнительное кольцо или прокладку из паронита;
  • при подключении устройства к электрической сети используется гибкий кабель с сечением жил не меньше 1 мм;
  • эксплуатацию клапана следует проводить в соответствии с правилами эксплуатации конкретного прибора;
  • один раз в три месяца нужно проверять затяжку питающих элементов, а также проводить очистку катушки от грязи и пыли.

Основные причины выхода из строя

Со временем даже самое надежное оборудование может испортиться. Не исключение и электромагнитный клапан для воды. Поломки могут быть вызваны рядом причин:

  • электрический ток не доходит до клапана – возникает в случае разрыва кабеля от пульта управления;
  • при нормальной подаче электрической энергии устройство не срабатывает – может быть сломана пружина, требуется замена соленоида;
  • отсутствует звук щелчка при включении – перегорела электромагнитная катушка;
  • отверстие, на которое накручен соленоид, засорилось – требуется очистка отверстия путем раскручивания конструкции.

Правильный монтаж и соблюдение условий эксплуатации обеспечивают надежную работу электромагнитных клапанов на протяжении длятельного времени.

Источник: fb.ru

monateka.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
