Электрон Про до 6300А

Автоматический выключатель «Электрон Про» — это современное, готовое к использованию изделие, предназначенное для замены исторических автоматических выключателей серии «Электрон» без замены распределительных шкафов и выполнения сложных электромонтажных работ по переподключению кабелей и шин. Такой способ замены предоставляет ряд очевидных экономических преимуществ по сравнению с полной заменой распределительных устройств, поскольку он не требует проведения ремонтных работ, отключения потребителей на длительный срок.

Уникальность завода «Контактор» заключается в том, что он является разработчиком и производителем автоматических выключателей, а автоматический выключатель серии «Электрон» был ключевым продуктом в экономике СССР. Сегодня производитель «Контактор» — уникальный эксперт в области автоматических выключателей, который произвел несколько десятков тысяч «Электронов» на токи от 250 до 6300 А. Автоматический выключатель «Электрон Про» — не просто замена историческому лидеру рынка, «Контактор» использовал многолетний опыт и знания коллектива экспертов предприятия и реализовал новый актуальный проект.

Выкатные автоматические выключатели «Электрон Про» полностью адаптированы к соответствующим НКУ, устанавливаются в ячейку шкафа НКУ без дополнительных затрат по ошиновке. Монтаж производится в существующие НКУ по принципу «Демонтировал старый — установил новый».

Монтаж автоматических выключателей «Электрон Про» в НКУ:

  • Габаритные, монтажные и присоединительные размеры «Электрон Про» полностью соответствуют типоисполнениям демонтируемых выключателей «Электрон»;
  • Позволяет избирательно отключить только ту ячейку шкафа НКУ, которая в данный момент модернизируется, что актуально для действующих производств с непрерывным циклом;
  • Новый принцип выкатывания выдвижного аппарата в составе изделия - более легкое, без дополнительных усилий.

Преимущества перехода на «Электрон Про»:

1. Экономия на капитальных расходах по сравнению с полной заменой НКУ

2. Повышение надёжности работы НКУ, продление ресурса

3. Снижение эксплуатационных затрат

4. Повышение уровня безопасности персонала

5. Минимальное время отключения потребителей

6. Подключается к существующей ошиновке

7. Разъем подключения аксессуаров идентичен разъему

выключателей серии «Электрон»

www.kontaktor.ru

Автоматические выключатели «Электрон»


⇐ ПредыдущаяСтр 3 из 5Следующая ⇒

Выключатели серии «Электрон» выпускаются двух - и трехполюсными для сетей напряжением 440 В постоянного и 660 В переменного тока. Номинальные токи Э- 06-600 А; Э-10-1000 А; Э-16-1600 А; Э-25-2500 А; Э-40-4000 А. Автоматы имеют максимальный, независимый или минимальный расцепитель. Защита от токов короткого замыкания и перегрузки осуществляется электронным блоком. Для дистанционного управления выключатели имеют моторно-пружинный привод.

Выключатели выпускают для стационарного монтажа и выкатные для комплектных распределительных устройств.

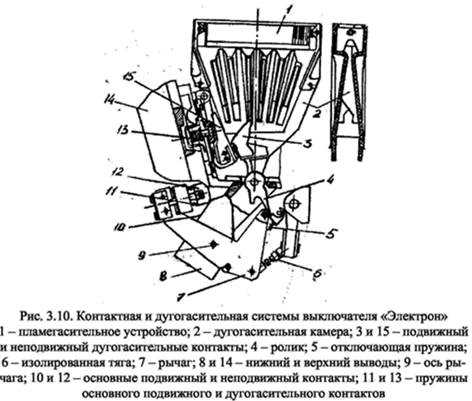

Выключатель серии «Электрон» имеет контактную систему (рис. 3.10) с дугогасительными камерами и пламегасителями 1. Каждый полюс имеет две пары контактов. Рабочие подвижные контакты (мостикового типа) 12 и дугогасительные 3 покрыты металлокерамикой, неподвижные рабочие 10 - серебром, дугогасительные 15 - металлокерамикой. Замыкание контактов происходит за счет энергии включающей пружины через механизм свободного расцепления. Сначала замыкаются дугогасительные, а затем рабочие контакты. Сразу после включения выключателя электродвигатель с редуктором готовит пружину к новым операциям.

Размыкание контактов происходит под действием пружины 5 и 11 после того, как механизм свободного расцепления освободит главный вал, а рычаг 7 повернется вокруг оси 9 и основной подвижный контакт разомкнётся с неподвижным. Когда зазор между ними станет больше 66 мм, ролик 4 повернет подвижные дугогасительные контакты, и в результате между подвижным и неподвижным дугогасительными кантактами

образуется зазор, равный 20 мм. Одновременно с отключением происходит самозавод механизма свободного расцепления.

Возникшая на дугогасительных контактах дуга втягивается в дугогасительные камеры и, раздробленная деионной решеткой, гаснет. сечение дугогасительной камеры уменьшается кверху, что создает благоприятные условия для гашения.

В верхней части камеры расположено пламегасительное устройство, ограничивающее выброс пламени и ионизированных газов.

Максимальный расцепитель осуществляет отключение выключателя при протекании токов перегрузки и токов КЗ. Напряжение на отключающую катушку подается при срабатывании электронного блока максимальной токовой защиты. Блоки выполняются мгновенного и замедленного действия с большим диапазоном регулировки токовых и временных характеристик.

Блоки МТЗ питаются от встроенных трансформаторов тока. Ток и время срабатывания устанавливают пятью ручками на панели управления блоком, которая расположена на лицевой стороне корпуса выключателя

(рис. 3.11).

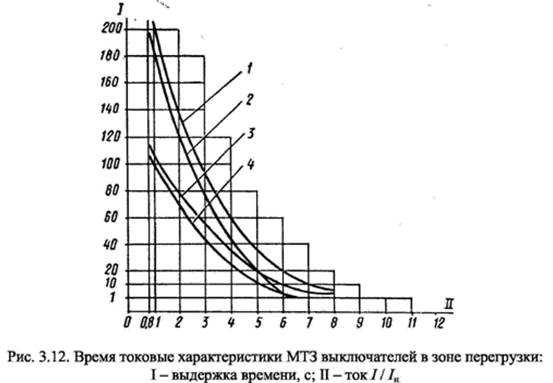

Времятоковые характеристики МТЗ выключателей в зоне перегрузки приведены на рис. 3.12



Выдвижные выключателиизготовляют на базовых конструкциях стационарных выключателей и дополнительно снабжают втычными контактами на выводах главной цепи, рычагами для механической блокировки и колесами для передвижения по рельсам каркаса. Они поставляются с металлическими каркасами, в которых установлены неподвижные втычные контакты, фиксирующее и вкатное устройства с откидными рельсами.

Выдвижные выключатели могут быть установлены в рабочем, контрольном и ремонтном положениях.

Рабочее положение: главная и вспомогательная цепи замкнуты, т. е. втычные контакты выключателя сочленены с контактными выводами каркаса, а штепсельный разъем соединен.

Контрольное положение: главная цепь разомкнута, а вспомогательная замкнута. Ремонтное положение: главная и вспомогательная цепи разомкнуты. В этом положении выключатель находится на откидных рельсах за пределами каркаса.

Заземление выключателя с каркасом в рабочем и контрольном положениях осуществляется скользящими контактами. Для

заземления каркаса на его задней стенке имеются два болта.

Выдвижные выключатели имеют механическую блокировку, которая препятствует вкатьшанию и выкатьшанию их при выключенном положении.

Комплектно с выдвижным выключателем Э06В ручного управления поставляется ручной привод, который устанавливает заказчик на дверках распределительного устройства. В привод встроена кнопка для механического отключения выключателя. Конструкция позволяет выдвинуть вперед рукоятку привода зафиксировать ее. В этом положении при закрытой дверце распределительного устройства нельзя включить или выключить выключатель.

Кроме рассмотренных выключателей A3700, «Электрон» в электроустановках используются выключатели АЕ2000 (на токи от 0,3 А до 100 А) и ранее изготавливаемые АЗООО, АЗЗОО, А3600, А4100. Все они имеют подобную конструкцию. В настоящее время взамен этих выключателей в России изготавливаются выключатели серии ВА50 на токи от 25 до 1600 А, и ВА75 на токи 2500-4000 А. ВА50 имеют пластмассовый корпус. ВА75 предназначен для замены выключателя «Электрон» и выпускается в открытом исполнении с двигательным приводом. ВА50 выполнен конструктивно подобно А3700, но имеет лучшие технические характеристики и более чем в 2 раза меньшие габариты и массу. Они предназначены для использования взамен выключателей А3700.

В странах Западной Европы изготавливаются аналогичные конструкции выключателей с тепловым, электромагнитным и комбинированным расцепителями. Кроме того выключатели на токи 160 А-6300 А могут изготавливаться с микропроцессорными блоками управления. Микропроцессорные блоки управления позволяют реализовать любую из требуемых форм действия защиты от перегрузки и отсечки, имеют цифровой дисплей для отображения электрических величин параметров тока повреждения, самоконтроль исправности, могут передавать информацию на более высокий уровень и многое другое (фирмы ABB, SACE, Wroupe, SCHNEIDER и др).

Наиболее широко в распределительных сетях низкого напряжения используются выключатели западных фирм на токи от 0,5 до 63 А. Эти выключатели имеют встроенные расцепители, обеспечивающие защиту цепей от перегрузки и коротких замыканий. Изготавливаются 1-, 2-, 3-, 4— полюсными и устанавливаются на специальной рейке. Дополнительно на рейке могут устанавливаться вспомогательные электрические устройства, позволяющие осуществлять дистанционное отключение и сигнализацию со-

стояния выключателей. Они монтируются с левой или правой стороны выключателя на рейке. Фирмы разных стран мира изготавливают и дифференциальные автоматические выключатели, позволяющие отключать цепь автоматически в случае повреждения изоляции между фазой и землёй при токе утечки 10-30, 300,500 мА.

При токе утечки 10-30мА осуществляется защита людей от поражения электрическим током при прямом контакте с токопроводящими частями. Дифференциальные выключатели, отключающиеся при токе утечки 300, 500, 1000 мА, обеспечивают защиту электроустановки от риска возникновения пожара.

Имеются и дополнительные дифференциальные блоки, монтируемые на рейке рядом с обычным выключателем: сетевые ограничители перенапряжения, импульсные блоки, модули задержки (от 1с до 1 ч) и др.

Содержание работы

1. Детально изучить конструкцию выключателей А3700.

2. Составить схему электрических соединений заданного типа выключателя.

3. Изучить конструкцию выключателя «Электрон», установленного в шкафу КРУ - 0,5.

4. Снять времятоковую характеристику выключателя, смонтированного на лабораторном столе.

5. Составить отчет по лабораторной работе.


Рекомендуемые страницы:

lektsia.com

Автоматические выключатели «Электрон» — ТПО ТехПромМаш

Электрон —

серия автоматических выключателей, предназначенных для работы в электрических цепях с номинальным напряжением постоянного тока до 440 В, переменного тока до 660 В частотой 50 или 60 Гц. Выключатели выполняют функции проведения тока в нормальном режиме и его отключения при КЗ и перегрузках, а также при нечастых, до 3 раз в час, оперативных коммутациях упомянутых цепей.
Выключатели с номинальным базовым током максимально — токовой защиты до 1600 А допускают нечастый пуск асинхронных электродвигателей с короткозамкнутым ротором.

Благодаря простоте, удобству, безопасности обслуживания и надежности защиты от токов короткого замыкания эти автоматы широко применяются в электрических установках малой и большой мощности.

Автоматические выключатели серии Электрон относятся к коммутационным аппаратам ручного управления, однако многие типы имеют электромагнитный или электродвигательный привод, что дает возможность управлять ими на расстоянии

Контактная группа выключателей Э16 состоит из основных контактов и дугогасительных. Основные неподвижные контакты имеют серебряные напайки, а основные подвижные контакты и дугогасительные имеют напайки из металлокерамики. При включении выключателя замыкание контактов происходит в следующей последовательности: первыми замыкаются дугогасительные контакты, затем основные. Размыкание контактов происходит в обратном порядке.

В выключателях Э16 дугогасительное устройство состоит из изоляционного корпуса, в котором размещены дугогасительные стальные пластины и пламегасительная решетка.

Контакты вспомогательной цепи собраны на двух отдельных изоляционных колодках.

Включение выключателя происходит при подаче питания на катушку электромагнита включения или рычагом для ручного включения.

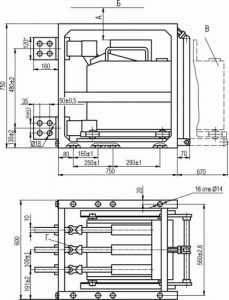

ОБЩИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ Э16 Э25 В ВЫДВИЖНОМ ИСПОЛНЕНИИ

Выключатели Э16В, Э25В в двух- и трехполюсном исполнении

размер А для Э16В — 70 мм; для Э25В — 220 мм

* — для Э16В — 100 мм

Б — электроизоляционный щиток; В — ремонтное положение; Г — для постоянного тока средний блок отсутствует



ТИП
Э06C Э06B Э16B Э25B Э25C Э40B Э40C
Номинальный ток, IнA250; 400; 630; 800; 1000630; 1000; 16001600; 25001000; 1600; 2500; 40002500; 40004000; 6300
Номинальное напряжение, допеременного токаB660
440
постоянного тока
Предельная отключающая способность, I cs~380 BкА4045506570115
~660 B203035555085
=220 B35556065
=440 B25455055
Уставки номин. тока максим. расцепителя Ip, кратные Iнпост. ток0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 (1)
перем. ток0,8; 1,0; 1,25
Уставки по току при перегрузке, xIpA1,25
Уставки по току при к.з., xIpперем. ток3; 4; 5; 6; 7; 8; 9; 10 (2)1,25
пост. ток2; 4; 63; 4; 5; 6; 7; 8; 9; 10 (2)3; 4; 5; 6; 7 (2)3; 4; 5; 6; 7 (2)3; 4; 5 (2)
Уставки по времени при перегрузке, сперем. ток4; 8; 12; 16
пост. ток4; 8; 16
Уставки по времени при к.з., сперем. токмгн., 0,25; 0,3; 0,4; 0,45; 0,5; 0,55; 0,65; 0,7
пост. токмгн., 0,25; 0,45; 0,7
Уставка срабатывания защиты мгновенного действия (отсечка) при коротком замыкании, кА2133506056
Износостойкость, циклов ВООбщее20000630050003000
Под нагрузкой6300250016001000600500
Без расцепителя максимального тока+
С расцепителем максимального тока
Исполнениестационарное+++
выдвижное++
Вид приводаручной+
эл. двигательный+
Габариты (7)Ширина, мм270417600400900700
Высота, мм470490750595750595
Глубина, мм346540567567
Масса, не более (кг)43,567,5219225,5112374,5209,5
Независимый расцепитель (пределы срабатывания 0,7 — 1,2 Uн)50 Гц, В127; 220; 240; 380; 400; 415; 440; 660
60 Гц127; 220; 240; 380; 400; 415;440
постоянного тока, В24; 48; 110; 220
Миним. расцепитель напряжения, откл. при снижении напряжения 70-35% Uн50, 60 Гц, В127; 220; 2240; 380; 400; 415; 400; 660
постоянного тока, В110; 220; 440
Эл. двигательный привод 0,85 -1,1 Uн. Время отключения 4 с. Мощность 1,5 кВА50 Гц, В127; 220; 230; 240
60 Гц, В220; 230
постоянного тока, В110; 220
Свободные контактыТок, А (при напряжении до 380 В, 50, 60 Гц)6
Ток, А (при напряжении до 220 В постоянного тока)
максимальное количество4 З + 4 Р



td36.ru

Автомат Электрон Э06С Э06В



Условия эксплуатации автоматического выключателя серии "Электрон":

- высота установки над уровнем моря не более 1000 м. Допускается эксплуатация при высоте до 2000 м, при этом нагрузка должна быть снижена на 10%;

- температура окружающей среды от -40 до +55 °С;

- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры выключателя в недопустимых пределах;

- допустимая вибрация мест крепления выключателя не превышает 35 Гц при амплитуде колебаний 0,5 мм;

- место установки должно быть защищено от непосредственного воздействия солнечной радиации ;

- рабочее положение выключателей вертикальное, допускается отклонение от рабочего положения не более чем на 5°С.



МаркаНоминальный  ток Iн.в, АНоминальнй базовый ток, АПриводСелективностьМасса, кг
Стационарные
Э06С1000630ручной-41; 51
Э06С800ручной-
Э06С1000ручной-
Э06С800630ручной-
Э06С800ручной-
Э06С1000630электрический-
Э06С800электрический-
Э06С1000электрический-
Э06С800630электрический-
Э06С800электрический-
Выдвижные
Э06В1000630ручной-80; 86
Э06В800ручной-
Э06В1000ручной-
Э06В

800

630ручной-
Э06В800ручной-
Э06В1000630электрический-
Э06В800электрический-
Э06В1000электрический-
Э06В

800

630электрический-
Э06В800электрический-







nvagrupp.ru

Автоматические выключатели Электрон Про



avtomaticheskiye-vyklyuchateli-elektron-pro автоматические выключатели электрон про, автоматические выключатели электрон э06в про, автоматический выключатель электрон э16в про, автоматические выключатели электрон э25в про, автоматический выключатель электрон э25с про, автоматические выключатели электрон э40в про, автоматический выключатель электрон про, автоматический выключатель электрон э06в про, автоматический выключатель электрон э16в про, автоматический выключатель электрон э25в про, автоматический выключатель электрон э25с про, автоматический выключатель электрон э40в про,  автоматические выключатели электрон про, автоматические выключатели э06в, э16в, э25в, э25с, э40в, автоматические выключатели электрон э06в, э16в, э25в, э25с, э40в про куплю, автоматический выключатель электрон э06в, э16в, э25в, э25с, э40в про куплю, куплю автоматические выключатели электрон про э06в, э16, э25в, э25с,  э40в, куплю автоматический выключатель электрон про э06в, э16в, э25в, э25с, э40в, автоматический выключатель, автоматы, выключатели, выключатель, автомат, автоматические выключатели, выключатели электрон э06в, э16в, э25в, э25с, э40в про, электрон э06в, э16в, э25в, э25с, э40в-ухл3, э06в, электрон э06в, э16в, э25в, э25с, э40в про-ухл3, заводская гарантия, ульяновск, контактор, электротехкомплект, elec.ru, elec, 250А, 400А, 63А, 800А, 1000А, 1600А, 2500А, 3200А, 4000А, эл. привод, эл-привод, электропривод, э/м пр., э/м, э/м привод, эл. магн. привод эл. магнитный привод, выдвижной выкатной, стационарный, селективный, блок мрт про, мрт-про, автоматический выключатель электрон э06 про автоматический выключатель электрон э16в про автоматический выключатель электрон э25 про автоматический выключатель электрон э40в про выключатель электрон э06в про выключатель электрон э16в про выключатель электрон э25с про выключатель электрон э25в выключатель электрон э40в про автоматические выключатели электрон про с независимым и нулевым расцепителем



elektrotexkom.ru

Автоматы Электрон | Электрогамма



Серия “Электрон” на номинальные токи от 250А до 6300А.



Электрон” – серия автоматических выключателей, предназначенных для работы в электрических цепях с номинальным напряжением постоянного тока до 440 В, переменного тока до 660 В частотой 50 или 60 Гц. Выключатели выполняют функции проведения тока в нормальном режиме и его отключения при КЗ и перегрузках, а также при нечастых, до 3 раз в час, оперативных коммутациях упомянутых цепей.
Выключатели с номинальным базовым током максимально – токовой защиты до 1600 А допускают нечастый пуск асинхронных электродвигателей с короткозамкнутым ротором.





Условия эксплуатации:
· высота установки над уровнем моря не более 1000 м. Допускается эксплуатация при высоте до 2000 м, при этом нагрузка должна быть снижена на 10%;

· температура окружающей среды от -40 до +55 °С;
· окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих параметры выключателя в недопустимых пределах;
· допустимая вибрация мест крепления выключателя не превышает 35 Гц при амплитуде колебаний 0,5 мм;
· место установки должно быть защищено от непосредственного воздействия солнечной радиации ;
· рабочее положение выключателей вертикальное, допускается отклонение от рабочего положения не более чем на 5°С.







ТИПЭ06CЭ06BЭ16BЭ25BЭ25CЭ40BЭ40C
Номинальный ток, IнA250; 400; 630; 800; 1000630; 1000; 16001600; 25001000; 1600; 2500; 40002500; 40004000; 6300
Номинальное напряжение, допеременного токаB660
постоянного тока440
Предельная отключающая способность, I cs~380 BкА4045506570115
~660 B203035555085
=220 B35556065
=440 B25455055
Уставки номин. тока максим. расцепителя Ip, кратные Iнпост. ток0,8; 0,85; 0,95; 1,0; 1,05; 1,1; 1,2; 1,25 (1)
перем. ток0,8; 1,0; 1,25
Уставки по току при перегрузке, xIpA1,25
Уставки по току при к.з., xIpперем. ток3; 4; 5; 6; 7; 8; 9; 10 (2)1,25
пост. ток2; 4; 63; 4; 5; 6; 7; 8; 9; 10 (2)3; 4; 5; 6; 7 (2)3; 4; 5; 6; 7 (2)3; 4; 5 (2)
Уставки по времени при перегрузке, сперем. ток4; 8; 12; 16
пост. ток4; 8; 16
Уставки по времени при к.з., сперем. токмгн., 0,25; 0,3; 0,4; 0,45; 0,5; 0,55; 0,65; 0,7
пост. токмгн., 0,25; 0,45; 0,7
Уставка срабатывания защиты мгновенного действия (отсечка) при коротком замыкании, кА2133506056
Износостойкость, циклов ВООбщее20000630050003000
Под нагрузкой6300250016001000600500
Без расцепителя максимального тока+
С расцепителем максимального тока
Исполнениестационарное+++
выдвижное++
Вид приводаручной+
эл. двигательный+
Габариты (7)Ширина, мм270417600400900700
Высота, мм470490750595750595
Глубина, мм346540567567
Масса, не более (кг)43,567,5219225,5112374,5209,5
Независимый расцепитель (пределы срабатывания 0,7 – 1,2 Uн)50 Гц, В127; 220; 240; 380; 400; 415; 440; 660
60 Гц127; 220; 240; 380; 400; 415;440
постоянного тока, В24; 48; 110; 220
Миним. расцепитель напряжения, откл. при снижении напряжения 70-35% Uн50, 60 Гц, В127; 220; 2240; 380; 400; 415; 400; 660
постоянного тока, В110; 220; 440
Эл. двигательный привод 0,85 -1,1 Uн. Время отключения 4 с. Мощность 1,5 кВА50 Гц, В127; 220; 230; 240
60 Гц, В220; 230
постоянного тока, В110; 220
Свободные контактыТок, А (при напряжении до 380 В, 50, 60 Гц)6
Ток, А (при напряжении до 220 В постоянного тока)
максимальное количество4 З + 4 Р



elgamma.com.ru

Выключатель Электрон-описание, расшифровка обозначения. Купит автомат Электрон

Автоматический выключатель серии Электрон предназначены для установки сетях переменного и постоянного тока, для проведения электрического тока в нормальных условиях и отключений при перегрузках и коротких замыканий.

Выключатели Электрон состоят из двух базовых конструкций:

  • одна - на номинальные токи до 1000 А и охватывает выключатели типа Э06,
  • другая – на номинальные токи до 6300 А и охватывает выключатели типов Э16, Э25 и Э40.

Основные характеристики и исполнения выключателей Электрон

  • Диапазон номинальных токов от 250 до 6300А
  • Двухполюсное исполнение для постоянного тока и трехполюсное для переменного
  • Электромагнитный привод, для всех исполнений (Электрон 06 может комплектоваться ручным приводом)
  • Переднее или заднее способ присоединения проводников.
  • С максимальным расцепителем тока (МРТ) и минимальным расцепителем напряжения;
  • С максимальным расцепителем тока (МРТ) и независимым расцепителем;
  • Без МРТ с независимым расцепителем.
  • Выключатели переменного тока выпускаются с 8 свободными контактами вспомогательной цепи (4 размыкающими и 4 замыкающими), постоянного тока – с 7 свободными контактами (4 размыкающими и 3 замыкающими).

При заказе выключателя автоматического Электрон необходимо уточнять следующие данные:

  •   Тип исполнения и номинальный ток
  •   Номинальное напряжение автомата
  •   Исполнение привода
  •   Наличие и напряжение дополнительных расцепителей
  •   Климатическое исполение
  •   Тип подводимых проводников

Расшифровка обозначений серии Электрон

Электрон XX X

  • Электрон - название серии
  • XX - величина выключателя
    • 06 – 400А, 630А, 800А, 1000А
    • 16 – 1250А, 1600А
    • 25 – 2500А, 3200А, 4000А
    • 40 – 3200А, 4000А
  • X - способ установки
    • С - стационарное
    • В - выдвижное

www.elektro-portal.com
