Электровоз ВЛ65 – это… Что такое Электровоз ВЛ65?

ВЛ65 — шестиосный электровоз переменного тока. Выпускался с 1992 по 1998 годы Новочеркасским электровозостроительным заводом (НЭВЗ). Механическая часть (кузов и тележки) создана на базе электровоза ВЛ85 и самыми значительными отличиями являются иная конструкция буксовых узлов и наличие второй кабины вместо межсекционного перехода.

Механическая часть

Как и у ВЛ85, кузов ВЛ65 опирается на три двухосные тележки. На крайние тележки кузов опирается через обычую люлечную подвеску, а на среднюю через опоры с шарнирами Фуко. Эти опоры имеют большую длину и обеспечивают большой относ тележки, что улучшает вписывание электровоза в кривые. Тягово-тормозные усилия передаются через наклонные тяги. Отличие от электровоза ВЛ85 заключается в тележках, которые спроектированы заново (тележки ВЛ85 ведут свою родословную ещё с электровоза ВЛ80 и лишь модернизированы под систему передачи усилий для использования на ВЛ85). Пружины буксового подвешивания опираются не на подвешенную к буксе листовую рессору, а на крылья самой буксы. Кроме того, каждый буксовый узел имеет в своём составе гидрогаситель (амортизатор), гасящий вертикальные колебания. Подвеска тяговых двигателей, как и на ВЛ80 и ВЛ85, опорно-осевая маятниковая, при которой двигатель с одной стороны опирается на ось колёсной пары через моторно-осевые подшипники, а с другой стороны подвешен через резиновые прокладки к серьге, прикреплённой к раме тележки.

Силовая схема

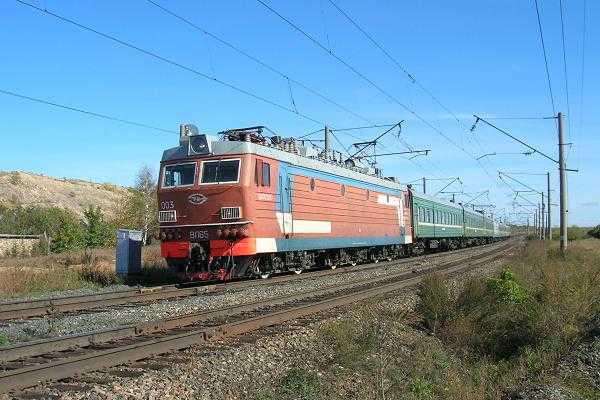

Красный электровоз ВЛ65-003, окрестности Оренбурга

Тяговые двигатели НБ-514 (такие же, как на ВЛ85) соединены параллельно в группы по три. Всего групп две, и каждая из них питается от своего выпрямительно-инверторного преобразователя (ВИП), собранного из тиристоров. Общий принцип действия силовой схемы такой же, как и на ВЛ80Р и ВЛ85 — напряжение регулируется тиристорами путём их открытия в нужный момент фазы. Существует четыре зоны напряжения, в которых идёт регулирование. Каждая зона обеспечивается подключением к соответствующим отводам тяговой обмотки силового трансформатора. В цепь каждого отвода трансформатора (всего отводов четыре) включена своя группа тиристоров. Это увеличивает вдвое число тиристоров на электровозе, но обеспечивает большую надёжность и позволяет обойтись без механического переключателя отводов, какой был на советском электровозе ОР22, также имевшем систему плавного регулирования на базе тиратронов – газоразрядных аналогов тиристоров.

Цепи управления

Зона и напряжение в ней выбираются поворотом штурвала контроллера машиниста на соответствующий угол. В системе управления имеется блок автоматического управления БАУ-2, обеспечивающий разгон электровоза до заданной скорости и с заданным током. Скорость выбирается специальной рукояткой, установленной над реверсивной. Также блок обеспечивает автоматическое рекуперативное торможение с дотормаживанием противовключением (реверсированием) тяговых двигателей при пропадании эффекта рекуперации на малой скорости. Предусмотрена возможность работы двух электровозов по системе многих единиц. Напряжение постоянного тока в цепи управления, как и у электровозов предыдущих серий, равно 50 В, цепи запущенного электровоза питаются от тягового трансформатора через преобразователь ТРПШ, при отстое от аккумуляторной батареи, размещённой под кузовом в двух ящиках с правой стороны электровоза.

Вспомогательные машины

Для питания вспомогательных машин (четыре мотор-вентилятора, два мотор-компрессора, мотор-насос трансформатора) трёхфазным током напряжением 380 В и частотой 50 Гц. Мотор-насос 4ТТ-63 без изменений взят с ВЛ80 и ВЛ85, двигатели компрессоров и вентиляторов новые – типа НВА-55, четырёхполюсные. На электровозах ВЛ ранее применялся фазорасщепитель (асинхронный двигатель особой конструкции), на ВЛ65 же применена конденсаторная схема. Пневматические цепи обеспечиваются сжатым воздухом двумя быстроходными компрессорами ВУ-3,5 с прямым (безредукторным) приводом, применёнными также на промышленной модификации тепловоза ТЭМ7. Мотор-вентиляторы центробежные одноколёсные. Мотор-вентилятор № 1 охлаждает ВИП № 1 и тяговые двигатели первой тележки, мотор-вентилятор № 2 — ВИП № 2 и тяговые двигатели третьей тележки, мотор-вентилятор № 3 — выпрямительную установку возбуждения, тяговый трансформатор и тяговые двигатели средней тележки, мотор-вентилятор № 4 — блок балластных резисторов, используемый для ограничения тока тяговых двигателей в генераторном (рекуперативном) режиме.

Выпуск, передислокации и окраска электровозов

Всего было выпущено 48 электровозов. Примерно до 1999 года они работали в депо Красноуфимск Горьковской железной дороги, но затем их стали передавать в депо Иркутск Восточно-Сибирской железной дороги и Белогорск Забайкальской дороги. Затем последовали ещё разные передачи, в результате которых осенью 2006 года примерно 3/5 всех ВЛ65 оказались в депо Карталы Южно-Уральской железной дороги, оставшаяся часть в депо Северобайкальск Восточно-Сибирской железной дороги и лишь один — № 16 — в депо Белогорск Забайкальской дороги.

Электровоз ВЛ65-001 был выпущен с завода-изготовителя в стандартной для отечественных локомотивов зелёной окраске, но после испытаний был перекрашен в белый цвет. В такой же белой окраске с завода вышли и остальные машины до номера 008 включительно. После № 008 электровозы ВЛ65 окрашивались в красный цвет. №№ 005 и 018 во время нахождения в депо Карталы были окрашены в синий цвет, № 013 носил на борту надпись «Россия», а белыми к середине 2000-х годов остались лишь №№ 001 и 006, остальные также были покрашены в красный цвет. С середины 2007-го года депо Карталы начало быстро перекрашивать все электровозы в зелёный цвет, а в середине 2008-го года все ВЛ65 ушли в Северобайкальск, где были перекрашены в бело-синюю окраску.

На декабрь 2009 года все электровозы сосредоточены в депо Северобайкальск.

ВЛ65-027, Оренбург, апрель’08

ВЛ65-027, Красноярск, август’08

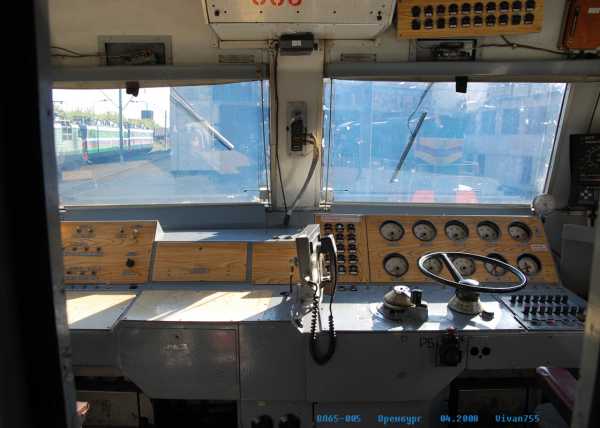

Кабина ВЛ65-005, 2008 год

Пульт ВЛ65-028, 2005 год

Пассажирский электровоз ЭП1

На базе электровоза ВЛ65 создан пассажирский электровоз ЭП1, принявший в 1999-м году у ВЛ65 эстафету выпуска и имеющий следующие основные отличия:

  • применены новые тяговые двигатели НБ-520, имеющие опорно-рамную подвеску, что уменьшает воздействие машины на путь и удары от пути на сами двигатели;
  • уменьшено передаточное число тяговых редукторов, приведшее к повышению конструкционной скорости до 140 км/ч при одновременном снижении силы тяги, что приспособило электровоз к скоростям и весу пассажирских составов;
  • убрана возможность работы по системе многих единиц и предназначенные для этого розетки под буферными фонарями;
  • появилась возможность работы мотор-вентиляторов и мотор-насоса на низкой (сниженной втрое) скорости путём запитывания их напряжением 40 В с частотой 16,7 Гц от статического преобразователя. Это обеспечивает экономию электроэнергии и снижает уровень шума;
  • с номера 029 двигатели мотор-компрессоров НВА-55 заменены на восьмиполюсные НВА-2, в результате чего компрессоры работают на низкой скорости;
  • в системе управления электровозом установлены два компьютера — основной и резервный, обеспечивающие контроль и управление электровозом.

Электровоз ЭП1 с кабиной, подобной кабине ВЛ65, выпускался по 2006 год, в настоящее время выпускаются ЭП1М и другие модификации с изменённой кабиной.

dic.academic.ru

Электровоз ВЛ65 Википедия

ВЛ65 (Владимир Ленин, тип 65) — шестиосный грузопассажирский электровоз переменного тока напряжения 25 кВ. Последний российский электровоз, носящий обозначение ВЛ. Выпускался с 1992 по 1999 годы Новочеркасским электровозостроительным заводом (НЭВЗ). Механическая часть (кузов и тележки) создана на базе грузового электровоза ВЛ85 и самыми значительными отличиями являются иная конструкция буксовых узлов и наличие второй кабины вместо межсекционного перехода. Создавался как замена устаревшим электровозам ВЛ60. Всего было выпущено 48 электровозов серии, все они по состоянию на 2017 приписаны к депо Нижнеудинск.

История создания и выпуска

Предпосылки к созданию

В начале 1990-х годов на железных дорогах России ощущался дефицит пассажирских электровозов. В период 1960—1980-х годов в СССР производились преимущественно грузовые и грузопассажирские электровозы, в то время как пассажирские закупались у завода Skoda в Чехословакии. Однако после распада СССР и появления таможенных пошлин закупать импортные локомотивы стало слишком дорого, в то время как собственного производства пассажирских электровозов в СССР не было. На многих российских линиях, электрифицированных переменным током, для вождения пассажирских поездов продолжали использоваться грузопассажирские электровозы серий ВЛ60, которые технически устарели и отчасти были изношены физически. Шестиосные пассажирские электровозы переменного тока ЧС4, ЧС4т использовались преимущественно лишь на наиболее скоростных и загруженных маршрутах и их парка было недостаточно

[1].

Создание и производство новых пассажирских электровозов было поручено Новочеркасскому электровозостроительному заводу, являющемуся крупнейшим электровозостроительным предприятием страны. Для скорейшего пополнения парка новыми шестиосными электровозами было принято решение об их создании на основе конструкции серийно выпускаемых НЭВЗом грузовых электровозов. За основу были взяты грузовые двухсекционные электровозы ВЛ85, которые положительно зарекомендовали себя в эксплуатации и имели две однокабинные шестиосные трёхтележечные секции, подходящие для создания на их основе шестиосного односекционного локомотива[1].

На первом этапе в целях скорейшего пополнения парка новыми локомотивами было решено в сжатые сроки создать универсальный грузопассажирский электровоз переходной конструкции, который фактически представлял собой односекционный двухкабинный вариант ВЛ85 с изменённым передаточным отношением редуктора для повышения скорости и понижения силы тяги, и выпустить опытную партию. И лишь впоследствии на их основе планировалось создать пассажирские локомотивы усовершенствованной конструкции, оснащённые микропроцессорной системой управления и снабжённые более скоростными редукторами и опорно-рамным подвешиванием двигателей на тележках вместо опорно-осевого

[1].

Выпуск

В 1992 году завод выпустил два опытных односекционных двухкабинных грузопассажирских электровоза, получивших обозначение серии ВЛ65 и номера 001 и 002. В названии серии ВЛ65 («Владимир Ленин», 6-осный, 5-й подтип) вторая цифра 5 была выбрана с целью указать на схожесть конструкции с ВЛ85, имевшими по три двухосных тележки на секцию, поэтому обозначения ВЛ63 и 64 были пропущены. Конструкционная скорость электровозов по сравнению с ВЛ85 увеличилась до 120 км/ч, но они как и грузовые локомотивы имели опорно-осевое подвешивание двигателей. Поскольку типоразмерный ряд не предусматривал постройку пассажирских электровозов с опорно-осевой подвеской двигателей и конструкционной скоростью 120 км/ч, то в техническом задании эти локомотивы были обозначены для вождения грузопассажирских и почтово-багажных поездов

[1].

После завершения испытаний с 1994 года эти электровозы начали выпускаться серийно по 1999 год, и в общей сложности было выпущено 48 локомотивов серии[1]. Данные по выпуску электровозов серии по годам приведены в таблице:[2]

Год выпускаКоличествоНомера
19922001—002
19943003—005
199512006—017
19968018—025
19975026—030
19986031—036
199912037—048
Всего48001—048

Электровозы ЭП1, созданные на основе ВЛ65

Основная статья: ЭП1

На базе электровоза ВЛ65 был создан пассажирский электровоз ЭП1, принявший в 1999-м году у ВЛ65 эстафету выпуска и ставший вторым, окончательным этапом в создании отечественного пассажирского локомотива. В связи с общей декоммунизацией названий после распада СССР НЭВЗ начиная с этой серии отказался от букв «ВЛ» для электровозов и перешёл к новому формату присвоения серий, начинавшемуся с буквы «Э» для грузовых и «ЭП» для пассажирских электровозов. От ВЛ65 он имел следующие основные отличия:[1]

Электровозы ЭП1-194 и ЭП1М-736
  • применены новые тяговые двигатели НБ-520В, имеющие большую частоту вращения и опорно-рамную подвеску, что уменьшает воздействие машины на путь и удары от пути на сами двигатели;
  • изменено передаточное число тяговых редукторов, приведшее к повышению конструкционной скорости до 140 км/ч при одновременном снижении силы тяги, что приспособило электровоз к скоростям и весу пассажирских составов;
  • убрана возможность работы по системе многих единиц и предназначенные для этого розетки под буферными фонарями;
  • появилась возможность работы мотор-вентиляторов и мотор-насоса на низкой (сниженной втрое) скорости путём запитывания их напряжением 90 В с частотой 16,66 Гц от статического преобразователя. Это обеспечивает экономию электроэнергии и снижает уровень шума;
  • с номера 029 двигатели мотор-компрессоров НВА-55 заменены на восьмиполюсные НВА-22, в результате чего компрессоры работают на низкой скорости;
  • в системе управления электровозом установлены два компьютера — основной и резервный, обеспечивающие контроль и управление электровозом, а пульт управления в кабине машиниста стал оснащаться электронным дисплеем бортового компьютера.

Электровозы ЭП1 с кабиной, аналогичной кабине ВЛ65, выпускались по 2007 год, всего было выпущено 381 электровоз серии. В дальнейшем вместо них стали выпускаться модифицированные электровозы ЭП1М и ЭП1П с более обтекаемой пластиковой кабиной, полупантографами и более современным и удобным пультом управления. По состоянию на 2017 год было выпущено 412 электровозов ЭП1М и 74 ЭП1П.

Общие сведения

Магистральные электровозы семейства ВЛ65 предназначены для вождения грузопассажирских, почтово-багажных и пассажирских поездов и грузовых поездов на железных дорогах колеи 1520 мм, электрифицированных переменным током номинального напряжения 25 кВ и частоты 50 Гц. В эксплуатации с пассажирскими поездами электровозы применимы главным образом на маршрутах со сложным горным профилем, где скорости движения поездов не высоки и вместо них требуется увеличенная сила тяги, а также на линиях, где содержание отдельного грузового и пассажирского электровозного парка нецелесоообразно по причине небольшой интенсивности движения[1].

При необходимости два электровоза могут сцепляться по системе многих единиц, что позволяет электровозам водить грузовые составы большой длины — по мощности сцеп из двух ВЛ65 эквивалентен электровозу ВЛ85, однако уступает ему по силе тяги, в то же время выигрывая в скорости движения (при вождении пассажирских составов сцеп двух электровозов нецелесообразен из-за их меньшего веса)[1].

Электровозы ВЛ65 позиционируются производителем в качестве замены советских электровозов ВЛ60. На базе ВЛ65 создан более скоростной и менее сильный пассажирский вариант — ЭП1, для которого ВЛ65 послужил своеобразным переходным звеном от строительства грузовых электровоз к пассажирским[1]. .

Технические характеристики

Основные технические характеристики электровозов ВЛ65, а также созданных на их основе пассажирских модификаций — ЭП1, ЭП1М и ЭП1П:[1]

ПараметрМодель электровоза
ВЛ65
ЭП1
ЭП1М
ЭП1П
Осевая формула20—20—20
Размеры
Габарит1-Т
Длина, ммпо осям автосцепок22 50022 532
по буферным брусьям21 280
Ширина, ммпо боковым стенам3180
по раме3232
по зеркалам3565
Высота от уровня рельс, ммкрыши кузова42505100 (обтекатели)
4250 (основная часть)
опущенного токоприёмника5050
поднятого токоприёмника5500 — 7000
оси автосцепок1060±20
Размеры ходовой части, ммБаза между центрами тележек6765 + 6765
Колёсная база тележек2900
Диаметр новых колёс1250
Ширина колеи1520
Минимальный радиус
проходимых кривых
125*103[к 1]
Массо-весовые характеристики
Рабочая масса, т132
Нагрузка от оси на рельсы, тс22
Масса крайней/средней тележки, т21,15 / 20,37
Запас песка, кг780
Тяговые характеристики
Напряжение и род тока25 кВ, 50 Гц, переменный ток
Передаточное отношение редуктора81 : 28
(2,893)[к 2]
85 : 26
(3,269)
85 : 26
(3,269)
88 : 23
(3,826)
Мощность на валах двигателей, кВтчасового режима4750
(6 × 792)
4700
(6 × 783)
4700
(6 × 783)
длительного режима4450
(6 × 742)
4400
(6 × 733)
4400
(6 × 733)
Сила тяги, кН (тс)при трогании с места?380 (38,75)380 (38,75)440 (44,87)
часового режима245 (25)230 (23,45)230 (23,45)270 (27,53)
длительного режима225 (22,94)210 (21,41)210 (21,41)250 (25,5)
длительного режима
при 48 % возбуждения
?152 (15,5)152 (15,5)178 (18,15)
длительного ускоренного
режима
?120 (12,24)120 (12,24)148 (15,1)
при конструкционной скорости?90 (9,18)90 (9,18)100 (10,2)
Скорость, км/ччасового режима68707060
длительного режима70,2727261,5
длительного режима
при 48 % возбуждения
?10610690
длительного ускоренного
режима
?120120100
конструкционная120140140120
Максимальное усилие растяжения, не вызывающее деформаций, кН (тс)1960 (200)
Мощность рекуперативного
торможения, кВт
краткая6500
длительная4500
Мощность системы отопления вагонов (3 режима), кВА300/720/1200 (21 вагон)

Нумерация и маркировка

Электровозы ВЛ65 получали трёхзначные номера, начиная с 001. Маркировка серии и номера нанесена на лобовой части аналогично электровозам ВЛ85 в виде объёмных металлических букв: серия ВЛ65 указывается по центру над автосцепкой, а трёхзначный номер — над правым буферным фонарём под лобовым стеклом[2]. Данная схема маркировки после ВЛ65 была продолжена и у их пассажирского варианта — электровозов ЭП1[1].

Окраска

Электровоз ВЛ65-001 был выпущен с завода-изготовителя в стандартной для российских локомотивов зелёной окраске, но после испытаний был перекрашен в белый цвет. В такой же белой окраске с завода вышли и остальные машины до номера 003 включительно. После № 004 электровозы ВЛ65 окрашивались в красный цвет. № 005 и 018 и 024 во время нахождения в депо Иркутск были окрашены в синий цвет, под фирменный поезд «Байкал», № 013 и 023 носили на борту надпись «Россия», а белыми к середине 2000-х годов остались лишь № 001 и 006, остальные также были покрашены в красный цвет. С середины 2007-го года депо Карталы начало быстро перекрашивать все электровозы в зелёный цвет, а в середине 2008-го года все ВЛ65 ушли в Северобайкальск, где были перекрашены в бело-синюю окраску[2].

  • ВЛ65-020 красного и ВЛ65-008 белого цвета

  • ВЛ65-027, Оренбург, апрель 2008

  • ВЛ65-027, Красноярск, август 2008

Конструкция

Красный электровоз ВЛ65-003, окрестности Оренбурга

Механическая часть

Кузов

Кузов электровоза — вагонного типа с двумя кабинами по концам, металлический, сваренный из прокатных и гнутых профилей и листового металла. Он состоит из главной рамы, лобовых масок кабин, боковых стен и крыши. Кузов имеет полунесущий тип — основную нагрузку воспринимает главная рама, а меньшую часть — каркасы и боковые стены. Кабины электровоза сварены из стальных листов и имеют плоскую форму[1].

Тележки

Как и у секции ВЛ85, кузов ВЛ65 опирается на три двухосные моторные тележки[1].

Рессорное подвешивание — двухступенчатое. В первой буксовой ступени рама тележки опирается на приливы корпуса букс через двенадцать спиральных пружин (по две на каждую буксу), а во второй кузовной ступени — через поперечные подвески. На крайние тележки кузов опирается через обычную люлечную подвеску, а на среднюю через опоры с шарнирами Гука. Эти опоры имеют большую длину и обеспечивают большой относ тележки, что позволяет тележке смещаться вбок, улучшая вписывание электровоза в кривые. Тягово-тормозные усилия передаются через наклонные тяги — двухстороннего действия на крайних тележках и одностороннего действия на средней[1].

Отличие от электровоза ВЛ85 заключается в тележках, которые спроектированы заново (тележки ВЛ85 ведут свою родословную ещё с электровоза ВЛ80 и лишь модернизированы под систему передачи усилий для использования на ВЛ85). Пружины буксового подвешивания опираются не на подвешенную к буксе листовую рессору, а на крылья самой буксы. Кроме того, каждый буксовый узел имеет в своём составе гидрогаситель (амортизатор), гасящий вертикальные колебания. Крайние колёсные пары со стороны кабины оборудованы системой смазки. На электровозе применена рычажная система с двухсторонним нажатием тормозных колодок на каждое колесо[1].

Каждая колёсная пара имеет индивидуальный привод от своего тягового электродвигателя. Зубчатая передача тягового редуктора — двухсторонняя, жёсткая, косозубая. Подвеска тяговых двигателей, как и на ВЛ80 и ВЛ85, опорно-осевая маятниковая, при которой двигатель с одной стороны опирается на ось колёсной пары через моторно-осевые подшипники, а с другой стороны подвешен через резиновые прокладки к серьге, прикреплённой к раме тележки[1].

На ВЛ65-016 в опытном порядке были применены новые тяговые двигатели НБ-520, имеющие опорно-рамную подвеску и более скоростной тяговый редуктор с передаточным отношением 2,793 вместо 2,893. Данная конструкция подвески стала применяться серийно на электровозах ЭП1, хотя в связи с применением более часто вращающихся двигателей передаточное отношение редуктора было увеличено[1].

Интерьер

Кабина машиниста

Электрическая часть

Крышевое токоведущее оборудование

На крыше электровоза установлено токоведущее оборудование, служащее для передачи высокого напряжения от контактной сети к тяговому трансформатору электровоза, а также разъединения электрической цепи. Оно включает в себя два токоприёмника, дроссели радиопомех, воздушные разъединители, главный воздушный выключатель, трансформатор тока выполняющий роль главного ввода и токоведущие шины для подвода тока. Токоприёмники размещены вблизи краёв крыши электровоза вблизи кабин машиниста и представляют собой пантографы[1].

Преобразующее оборудование

Тяговый трансформатор ОНДЦЭ-5700/25-У2 служит для понижения входного высокого напряжения контактной сети до напряжения цепей тяговых двигателей, возбуждения, собственных нужд, отопления и энергоснабжения поезда, а также для преобразования в режиме рекуперации напряжения от тяговых двигателей в напряжение контактной сети или других систем поезда. Трансформатор установлен в середине высоковольтной камеры электровоза. Он имеет сетевую обмотку (номинальная мощность — 6583 кВ⋅А при напряжении 25 кВ), две группы тяговых обмоток, состоящих из трёх секций каждая (номинальный ток — 1970 А, напряжение — 1260 В), обмотку собственных нужд (напряжение — 405 и 225 В, номинальный ток — 600 А), обмотку для возбуждения тяговых электродвигателей (номинальный ток — 650 А, напряжение — 270 В) и обмотку отопления (мощность — 1200 кВ⋅А, напряжение — 3147 В). Охлаждение трансформатора — принудительное масляно-воздушное; масса трансформатора — 9800 кг[1].

Выпрямительно-инверторные преобразователи ВИП-5600УХЛ2 служат для преобразования подаваемого от тяговых обмоток трансформатора переменного тока частоты 50 Гц в постоянный и плавного регулирования напряжения питания тяговых двигателей в режиме тяги, а также для обратного преобразования постоянного тока в однофазный переменный ток частотой 50 Гц и плавного регулирования величины противо-ЭДС инвертора в режиме рекуперативного торможения. На электровозе установлено два преобразователя, каждый из которых связан с одной из двух групп тяговых обмоток трансформатора и обеспечивает питание трёх параллельно соединённых тяговых электродвигателей. Каждый преобразователь состоит из силового блока, блока питания и блока диагностики. Управление преобразователем на электровозе осуществляется с помощью блока БУВИП-030[1].

Силовой блок имеет восемь плеч, каждое из которых состоит из двух последовательно и пяти параллельно соединённых тиристоров Т353-800. Блоки тиристоров расположены по высоте по 5 штук, а по горизонтали — по 8 штук (всего 40 тиристоров). Плечи 1, 2, 7 и 8 оснащены тиристорами 28 класса с неповторяющимся импульсным напряжением в закрытом состоянии не ниже 3600 В, а плечи 3, 4, 5 и 6 — тиристорами 32 класса[1].

Силовая схема преобразователя обеспечивает четырёхзонное регулирование выпрямленного напряжения при трёх секциях вторичной обмотки тягового трансформатора. Общий принцип действия силовой схемы такой же, как и на ВЛ80Р и ВЛ85 — напряжение регулируется тиристорами путём их открытия в нужный момент фазы. Существует четыре зоны напряжения, в которых идёт регулирование. Каждая зона обеспечивается подключением к соответствующим отводам тяговой обмотки силового трансформатора. В цепь каждого отвода трансформатора (всего отводов четыре) включена своя группа тиристоров. Это увеличивает вдвое число тиристоров на электровозе, но обеспечивает большую надёжность и позволяет обойтись без механического переключателя отводов, какой был на советском электровозе ОР22, также имевшем систему плавного регулирования на базе тиратронов — газоразрядных аналогов тиристоров. Выравнивание тока по параллельным ветвям плеч осуществляется путём подбора тиристоров по суммарному падению напряжения и диагонального подключения плеч. Система формирования импульсов служит для включения тиристоров силовой схемы ВИП, которая управляется аппаратурой управления электровоза[1].

Блок питания обеспечивает напряжением блоки управления, питаясь от обмотки собственных нужд тягового трансформатора. Он представляет собой транзисторный стабилизатор напряжения с параллельным регулирующим элементом. Стабилизатор позволяет с заданной точностью поддерживать постоянное напряжение на выходе при изменении входного напряжения в предела 250—470 В. Блок диагностики служит для контроля наличия пробитых тиристоров в плечах силового блока, пробитых транзисторов в блоке питания и системе формирования импульсов и подачи запускающих импульсов, а также позволяет контролировать алгоритм работы плеч преобразователя при работе его как на холостом ходу, так и под нагрузкой[1].

Выпрямительная установка возбуждения ВУВ-24 служит для выпрямления однофазного переменного тока частотой 50 Гц в постоянный и плавного регулирования тока в обмотках возбуждения тяговых двигателей при электрическом торможении. Он представляет собой двухполупериодный управляемый тиристорный выпрямитель, собранный по схеме с нулевой точкой. Каждое плечо выпрямителя состоит из трёх тиристоров, включённых параллельно[1].

Тяговые электродвигатели

На тележках электровоза установлено шесть коллекторных тяговых электродвигателей НБ-514 по два на каждую тележку с индивидуальным приводом на каждую ось. Двигатель НБ-514 представляет собой шестиполюсную компенсированную электрическую машину пульсирующего тока с последовательным возбуждением и независимой принудительной системой вентиляции. Охлаждающий воздух поступает в тяговый двигатель со стороны коллектора через вентиляционный люк и выходит из двигателя со стороны, противоположной коллектору через щелевые отверстия подшипникового щита[3].

Масса двигателя составляет 4288 кг, входное напряжение на коллекторе — 1000 В. В часовом и длительном режимах двигатель имеет следующие параметры:[3].

РежимМощность, кВтСила тока, АЧастота вращения, об./мин.КПД
часовой85090590594,1
длительный79584392594,3
Цепи управления

Зона и напряжение в ней выбираются поворотом штурвала контроллера машиниста на соответствующий угол. В системе управления имеется блок автоматического управления БАУ-2, обеспечивающий разгон электровоза до заданной скорости и с заданным током. Скорость выбирается специальной рукояткой, установленной над реверсивной. Также блок обеспечивает автоматическое рекуперативное торможение с дотормаживанием противовключением (реверсированием) тяговых двигателей при пропадании эффекта рекуперации на малой скорости. Предусмотрена возможность работы двух электровозов по системе многих единиц. Напряжение постоянного тока в цепи управления, как и у электровозов предыдущих серий, равно 50 В, цепи запущенного электровоза питаются от тягового трансформатора через преобразователь ТРПШ, при отстое от аккумуляторной батареи, размещённой под кузовом в двух ящиках с правой стороны электровоза. На ВЛ65-021 в опытном порядке была применена микропроцессорная система управления двигателями, которая после доводки стала применяться серийно на электровозах ЭП1[1].

Вспомогательные машины

Для питания вспомогательных машин (четыре мотор-вентилятора, два мотор-компрессора, мотор-насос трансформатора) трёхфазным током напряжением 380 В и частотой 50 Гц. Мотор-насос 4ТТ-63 без изменений взят с ВЛ80 и ВЛ85, двигатели компрессоров и вентиляторов новые — типа НВА-55, четырёхполюсные. На электровозах ВЛ ранее применялся фазорасщепитель (асинхронный двигатель особой конструкции), на ВЛ65 же применена конденсаторная схема. Пневматические цепи обеспечиваются сжатым воздухом двумя быстроходными компрессорами ВУ-3,5 с прямым (безредукторным) приводом, применёнными также на промышленной модификации тепловоза ТЭМ7. Мотор-вентиляторы центробежные одноколёсные. Мотор-вентилятор № 1 охлаждает ВИП № 1 и тяговые двигатели первой тележки, мотор-вентилятор № 2 — ВИП № 2 и тяговые двигатели третьей тележки, мотор-вентилятор № 3 — выпрямительную установку возбуждения, тяговый трансформатор и тяговые двигатели средней тележки, мотор-вентилятор № 4 — блок балластных резисторов, используемый для ограничения тока тяговых двигателей в генераторном (рекуперативном) режиме[1].

Эксплуатация

ВЛ65-006 с пассажирским поездом

За время эксплуатации электровозы ВЛ65 работали почти исключительно с пассажирскими и почтово-багажными поездами в азиатской части России, главным образом на участках со сложным профилем, и в грузовой работе практически не использовались. Электровозы ВЛ65-001 и 002 работали в локомотивном депо Батайск, ВЛ65-003 и 004 примерно до 1998 года работали в депо Красноуфимск Горьковской железной дороги, затем их передали в депо Нижнеудинск, а позже — в депо Иркутск Восточно-Сибирской железной дороги и Белогорск Забайкальской дороги. Затем последовали ещё разные передачи, в результате которых осенью 2006 года примерно 3/5 всех ВЛ65 оказались в депо Карталы Южно-Уральской железной дороги, оставшаяся часть в депо Северобайкальск Восточно-Сибирской железной дороги и лишь один — № 016 — в депо Белогорск Забайкальской дороги. В 2015 году все электровозы ВЛ65 в этих депо были заменены на также передававшиеся между депо ЭП1, а сами переданы в депо Нижнеудинск Восточно-Сибирской дороги, где эксплуатируются по настоящее время. Большая часть электровозов находится в регулярной работе с пассажирскими составами, часть находится на консервации[2]. № 016 в январе 2018 года был списан в депо Белогорск [2].

См. также

  • ЭП1 — пассажирский электровоз, являющийся дальнейшим развитием ВЛ65
  • ВЛ85 — грузовой двухсекционный электровоз, прототип ВЛ65 и ЭП1
  • ВЛ60 — грузопассажирский электровоз, в замену которому был создан ВЛ65

Примечания

Комментарии

  1. ↑ При скорости до 10 км/ч
  2. ↑ Передаточное отношение редуктора у ВЛ65 меньше чем у ЭП1/ЭП1М и особенно ЭП1П, хотя локомотив и является менее скоростным. Это обусловлено тем, что на ВЛ65 применяются двигатели НБ-514 с меньшей частотой вращения, чем НБ-520В у ЭП1

Источники

Литература

Ссылки

wikiredia.ru

ВЛ65 — Википедия

ВЛ65 (Владимир Ленин, тип 65) — шестиосный электровоз переменного тока. Последний отечественный электровоз, носящий обозначение ВЛ. Выпускался с 1992 по 1999 годы Новочеркасским электровозостроительным заводом (НЭВЗ). Механическая часть (кузов и тележки) создана на базе электровоза ВЛ85 и самыми значительными отличиями являются иная конструкция буксовых узлов и наличие второй кабины вместо межсекционного перехода. Создавался как замена устаревшим электровозам ВЛ60.

Механическая часть[править]

Как и у ВЛ85, кузов ВЛ65 опирается на три двухосные тележки. На крайние тележки кузов опирается через обычную люлечную подвеску, а на среднюю через опоры с шарнирами Фуко. Эти опоры имеют большую длину и обеспечивают большой относ тележки, что улучшает вписывание электровоза в кривые. Тягово-тормозные усилия передаются через наклонные тяги. Отличие от электровоза ВЛ85 заключается в тележках, которые спроектированы заново (тележки ВЛ85 ведут свою родословную ещё с электровоза ВЛ80 и лишь модернизированы под систему передачи усилий для использования на ВЛ85). Пружины буксового подвешивания опираются не на подвешенную к буксе листовую рессору, а на крылья самой буксы. Кроме того, каждый буксовый узел имеет в своём составе гидрогаситель (амортизатор), гасящий вертикальные колебания. Подвеска тяговых двигателей, как и на ВЛ80 и ВЛ85, опорно-осевая маятниковая, при которой двигатель с одной стороны опирается на ось колёсной пары через моторно-осевые подшипники, а с другой стороны подвешен через резиновые прокладки к серьге, прикреплённой к раме тележки. На ВЛ65-016 в опытном порядке были применены новые тяговые двигатели НБ-520, имеющие опорно-рамную подвеску. Данная конструкция стала применяться серийно на электровозах ЭП1.

Красный электровоз ВЛ65-003, окрестности Оренбурга

Тяговые двигатели НБ-514 (такие же, как на ВЛ85) соединены параллельно в группы по три. Всего групп две, и каждая из них питается от своего выпрямительно-инверторного преобразователя (ВИП), собранного из тиристоров. Общий принцип действия силовой схемы такой же, как и на ВЛ80Р и ВЛ85 — напряжение регулируется тиристорами путём их открытия в нужный момент фазы. Существует четыре зоны напряжения, в которых идёт регулирование. Каждая зона обеспечивается подключением к соответствующим отводам тяговой обмотки силового трансформатора. В цепь каждого отвода трансформатора (всего отводов четыре) включена своя группа тиристоров. Это увеличивает вдвое число тиристоров на электровозе, но обеспечивает большую надёжность и позволяет обойтись без механического переключателя отводов, какой был на советском электровозе ОР22, также имевшем систему плавного регулирования на базе тиратронов — газоразрядных аналогов тиристоров.

Цепи управления[править]

Зона и напряжение в ней выбираются поворотом штурвала контроллера машиниста на соответствующий угол. В системе управления имеется блок автоматического управления БАУ-2, обеспечивающий разгон электровоза до заданной скорости и с заданным током. Скорость выбирается специальной рукояткой, установленной над реверсивной. Также блок обеспечивает автоматическое рекуперативное торможение с дотормаживанием противовключением (реверсированием) тяговых двигателей при пропадании эффекта рекуперации на малой скорости. Предусмотрена возможность работы двух электровозов по системе многих единиц. Напряжение постоянного тока в цепи управления, как и у электровозов предыдущих серий, равно 50 В, цепи запущенного электровоза питаются от тягового трансформатора через преобразователь ТРПШ, при отстое от аккумуляторной батареи, размещённой под кузовом в двух ящиках с правой стороны электровоза. На ВЛ65-021 в опытном порядке была применена микропроцессорная система управления двигателями, которая после доводки стала применяться серийно на электровозах ЭП1.

Вспомогательные машины[править]

Для питания вспомогательных машин (четыре мотор-вентилятора, два мотор-компрессора, мотор-насос трансформатора) трёхфазным током напряжением 380 В и частотой 50 Гц. Мотор-насос 4ТТ-63 без изменений взят с ВЛ80 и ВЛ85, двигатели компрессоров и вентиляторов новые — типа НВА-55, четырёхполюсные. На электровозах ВЛ ранее применялся фазорасщепитель (асинхронный двигатель особой конструкции), на ВЛ65 же применена конденсаторная схема. Пневматические цепи обеспечиваются сжатым воздухом двумя быстроходными компрессорами ВУ-3,5 с прямым (безредукторным) приводом, применёнными также на промышленной модификации тепловоза ТЭМ7. Мотор-вентиляторы центробежные одноколёсные. Мотор-вентилятор № 1 охлаждает ВИП № 1 и тяговые двигатели первой тележки, мотор-вентилятор № 2 — ВИП № 2 и тяговые двигатели третьей тележки, мотор-вентилятор № 3 — выпрямительную установку возбуждения, тяговый трансформатор и тяговые двигатели средней тележки, мотор-вентилятор № 4 — блок балластных резисторов, используемый для ограничения тока тяговых двигателей в генераторном (рекуперативном) режиме.

Выпуск, передислокации и окраска электровозов[править]

Всего было выпущено 48 электровозов. ВЛ65-001 и 002 работали в локомотивном депо Батайск, ВЛ65-003 и 004 примерно до 1998 года работали в депо Красноуфимск Горьковской железной дороги, затем их передали в депо Нижнеудинск, а позже — в депо Иркутск Восточно-Сибирской железной дороги и Белогорск Забайкальской дороги. Затем последовали ещё разные передачи, в результате которых осенью 2006 года примерно 3/5 всех ВЛ65 оказались в депо Карталы Южно-Уральской железной дороги, оставшаяся часть в депо Северобайкальск Восточно-Сибирской железной дороги и лишь один — № 16 — в депо Белогорск Забайкальской дороги.

Электровоз ВЛ65-001 был выпущен с завода-изготовителя в стандартной для отечественных локомотивов зелёной окраске, но после испытаний был перекрашен в белый цвет. В такой же белой окраске с завода вышли и остальные машины до номера 003 включительно. После № 004 электровозы ВЛ65 окрашивались в красный цвет. № 005 и 018 и 024 во время нахождения в депо Иркутск были окрашены в синий цвет, под фирменный поезд «Байкал», № 013 и 023 носили на борту надпись «Россия», а белыми к середине 2000-х годов остались лишь № 001 и 006, остальные также были покрашены в красный цвет. С середины 2007-го года депо Карталы начало быстро перекрашивать все электровозы в зелёный цвет, а в середине 2008-го года все ВЛ65 ушли в Северобайкальск, где были перекрашены в бело-синюю окраску.

  • ВЛ65-027, Оренбург, апрель 2008

  • ВЛ65-027, Красноярск, август 2008

  • Кабина ВЛ65-005, 2008 год

  • Пульт ВЛ65-028, 2005 год

Пассажирский электровоз ЭП1[править]

На базе электровоза ВЛ65 создан пассажирский электровоз ЭП1, принявший в 1999-м году у ВЛ65 эстафету выпуска и имеющий следующие основные отличия:

  • применены новые тяговые двигатели НБ-520, имеющие опорно-рамную подвеску, что уменьшает воздействие машины на путь и удары от пути на сами двигатели;
  • уменьшено передаточное число тяговых редукторов, приведшее к повышению конструкционной скорости до 140 км/ч при одновременном снижении силы тяги, что приспособило электровоз к скоростям и весу пассажирских составов;
  • убрана возможность работы по системе многих единиц и предназначенные для этого розетки под буферными фонарями;
  • появилась возможность работы мотор-вентиляторов и мотор-насоса на низкой (сниженной втрое) скорости путём запитывания их напряжением 90 В с частотой 16,66 Гц от статического преобразователя. Это обеспечивает экономию электроэнергии и снижает уровень шума;
  • с номера 029 двигатели мотор-компрессоров НВА-55 заменены на восьмиполюсные НВА-22, в результате чего компрессоры работают на низкой скорости;
  • в системе управления электровозом установлены два компьютера — основной и резервный, обеспечивающие контроль и управление электровозом.

Электровоз ЭП1 с кабиной, подобной кабине ВЛ65, выпускался по 2006 год, в настоящее время выпускаются ЭП1М и другие модификации с изменённой кабиной.

wp.wiki-wiki.ru

Электровоз ВЛ65 Вики

ВЛ65 (Владимир Ленин, тип 65) — шестиосный грузопассажирский электровоз переменного тока напряжения 25 кВ. Последний российский электровоз, носящий обозначение ВЛ. Выпускался с 1992 по 1999 годы Новочеркасским электровозостроительным заводом (НЭВЗ). Механическая часть (кузов и тележки) создана на базе грузового электровоза ВЛ85 и самыми значительными отличиями являются иная конструкция буксовых узлов и наличие второй кабины вместо межсекционного перехода. Создавался как замена устаревшим электровозам ВЛ60. Всего было выпущено 48 электровозов серии, все они по состоянию на 2017 приписаны к депо Нижнеудинск.

История создания и выпуска[ | код]

Предпосылки к созданию[ | код]

В начале 1990-х годов на железных дорогах России ощущался дефицит пассажирских электровозов. В период 1960—1980-х годов в СССР производились преимущественно грузовые и грузопассажирские электровозы, в то время как пассажирские закупались у завода Skoda в Чехословакии. Однако после распада СССР и появления таможенных пошлин закупать импортные локомотивы стало слишком дорого, в то время как собственного производства пассажирских электровозов в СССР не было. На многих российских линиях, электрифицированных переменным током, для вождения пассажирских поездов продолжали использоваться грузопассажирские электровозы серий ВЛ60, которые технически устарели и отчасти были изношены физически. Шестиосные пассажирские электровозы переменного тока ЧС4, ЧС4т использовались преимущественно лишь на наиболее скоростных и загруженных маршрутах и их парка было недостаточно[1].

Создание и производство новых пассажирских электровозов было поручено Новочеркасскому электровозостроительному заводу, являющемуся крупнейшим электровозостроительным предприятием страны. Для скорейшего пополнения парка новыми шестиосными электровозами было принято решение об их создании на основе конструкции серийно выпускаемых НЭВЗом грузовых электровозов. За основу были взяты грузовые двухсекционные электровозы ВЛ85, которые положительно зарекомендовали себя в эксплуатации и имели две однокабинные шестиосные трёхтележечные секции, подходящие для создания на их основе шестиосного односекционного локомотива[1].

На первом этапе в целях скорейшего пополнения парка новыми локомотивами было решено в сжатые сроки создать универсальный грузопассажирский электровоз переходной конструкции, который фактически представлял собой односекционный двухкабинный вариант ВЛ85 с изменённым передаточным отношением редуктора для повышения скорости и понижения силы тяги, и выпустить опытную партию. И лишь впоследствии на их основе планировалось создать пассажирские локомотивы усовершенствованной конструкции, оснащённые микропроцессорной системой управления и снабжённые более скоростными редукторами и опорно-рамным подвешиванием двигателей на тележках вместо опорно-осевого[1].

Выпуск[ | код]

В 1992 году завод выпустил два опытных односекционных двухкабинных грузопассажирских электровоза, получивших обозначение серии ВЛ65 и номера 001 и 002. В названии серии ВЛ65 («Владимир Ленин», 6-осный, 5-й подтип) вторая цифра 5 была выбрана с целью указать на схожесть конструкции с ВЛ85, имевшими по три двухосных тележки на секцию, поэтому обозначения ВЛ63 и 64 были пропущены. Конструкционная скорость электровозов по сравнению с ВЛ85 увеличилась до 120 км/ч, но они как и грузовые локомотивы имели опорно-осевое подвешивание двигателей. Поскольку типоразмерный ряд не предусматривал постройку пассажирских электровозов с опорно-осевой подвеской двигателей и конструкционной скоростью 120 км/ч, то в техническом задании эти локомотивы были обозначены для вождения грузопассажирских и почтово-багажных поездов[1].

После завершения испытаний с 1994 года эти электровозы начали выпускаться серийно по 1999 год, и в общей сложности было выпущено 48 локомотивов серии[1]. Данные по выпуску электровозов серии по годам приведены в таблице:[2]

Год выпускаКоличествоНомера
19922001—002
19943003—005
199512006—017
19968018—025
19975026—030
19986031—036
199912037—048
Всего48001—048

Электровозы ЭП1, созданные на основе ВЛ65[ | код]

Основная статья: ЭП1

На базе электровоза ВЛ65 был создан пассажирский электровоз ЭП1, принявший в 1999-м году у ВЛ65 эстафету выпуска и ставший вторым, окончательным этапом в создании отечественного пассажирского локомотива. В связи с общей декоммунизацией названий после распада СССР НЭВЗ начиная с этой серии отказался от букв «ВЛ» для электровозов и перешёл к новому формату присвоения серий, начинавшемуся с буквы «Э» для грузовых и «ЭП» для пассажирских электровозов. От ВЛ65 он имел следующие основные отличия:[1]

Электровозы ЭП1-194 и ЭП1М-736
  • применены новые тяговые двигатели НБ-520В, имеющие большую частоту вращения и опорно-рамную подвеску, что уменьшает воздействие машины на путь и удары от пути на сами двигатели;
  • изменено передаточное число тяговых редукторов, приведшее к повышению конструкционной скорости до 140 км/ч при одновременном снижении силы тяги, что приспособило электровоз к скоростям и весу пассажирских составов;
  • убрана возможность работы по системе многих единиц и предназначенные для этого розетки под буферными фонарями;
  • появилась возможность работы мотор-вентиляторов и мотор-насоса на низкой (сниженной втрое) скорости путём запитывания их напряжением 90 В с частотой 16,66 Гц от статического преобразователя. Это обеспечивает экономию электроэнергии и снижает уровень шума;
  • с номера 029 двигатели мотор-компрессоров НВА-55 заменены на восьмиполюсные НВА-22, в результате чего компрессоры работают на низкой скорости;
  • в системе управления электровозом установлены два компьютера — основной и резервный, обеспечивающие контроль и управление электровозом, а пульт управления в кабине машиниста стал оснащаться электронным дисплеем бортового компьютера.

Электровозы ЭП1 с кабиной, аналогичной кабине ВЛ65, выпускались по 2007 год, всего было выпущено 381 электровоз серии. В дальнейшем вместо них стали выпускаться модифицированные электровозы ЭП1М и ЭП1П с более обтекаемой пластиковой кабиной, полупантографами и более современным и удобным пультом управления. По состоянию на 2017 год было выпущено 412 электровозов ЭП1М и 74 ЭП1П.

Общие сведения[ | код]

Магистральные электровозы семейства ВЛ65 предназначены для вождения грузопассажирских, почтово-багажных и пассажирских поездов и грузовых поездов на железных дорогах колеи 1520 мм, электрифицированных переменным током номинального напряжения 25 кВ и частоты 50 Гц. В эксплуатации с пассажирскими поездами электровозы применимы главным образом на маршрутах со сложным горным профилем, где скорости движения поездов не высоки и вместо них требуется увеличенная сила тяги, а также на линиях, где содержание отдельного грузового и пассажирского электровозного парка нецелесоообразно по причине небольшой интенсивности движения[1].

При необходимости два электровоза могут сцепляться по системе многих единиц, что позволяет электровозам водить грузовые составы большой длины — по мощности сцеп из двух ВЛ65 эквивалентен электровозу ВЛ85, однако уступает ему по силе тяги, в то же время выигрывая в скорости движения (при вождении пассажирских составов сцеп двух электровозов нецелесообразен из-за их меньшего веса)[1].

Электровозы ВЛ65 позиционируются производителем в качестве замены советских электровозов ВЛ60. На базе ВЛ65 создан более скоростной и менее сильный пассажирский вариант — ЭП1, для которого ВЛ65 послужил своеобразным переходным звеном от строительства грузовых электровоз к пассажирским[1]. .

Технические характеристики[ | код]

Основные технические характеристики электровозов ВЛ65, а также созданных на их основе пассажирских модификаций — ЭП1, ЭП1М и ЭП1П:[1]

ПараметрМодель электровоза
ВЛ65
ЭП1
ЭП1М
ЭП1П
Осевая формула20—20—20
Размеры
Габарит1-Т
Длина, ммпо осям автосцепок22 50022 532
по буферным брусьям21 280
Ширина, ммпо боковым стенам3180
по раме3232
по зеркалам3565
Высота от уровня рельс, ммкрыши кузова42505100 (обтекатели)
4250 (основная часть)
опущенного токоприёмника5050
поднятого токоприёмника5500 — 7000
оси автосцепок1060±20
Размеры ходовой части, ммБаза между центрами тележек6765 + 6765
Колёсная база тележек2900
Диаметр новых колёс1250
Ширина колеи1520
Минимальный радиус
проходимых кривых
125*103[к 1]
Массо-весовые характеристики
Рабочая масса, т132
Нагрузка от оси на рельсы, тс22
Масса крайней/средней тележки, т21,15 / 20,37
Запас песка, кг780
Тяговые характеристики
Напряжение и род тока25 кВ, 50 Гц, переменный ток
Передаточное отношение редуктора81 : 28
(2,893)[к 2]
85 : 26
(3,269)
85 : 26
(3,269)
88 : 23
(3,826)
Мощность на валах двигателей, кВтчасового режима4750
(6 × 792)
4700
(6 × 783)
4700
(6 × 783)
длительного режима4450
(6 × 742)
4400
(6 × 733)
4400
(6 × 733)
Сила тяги, кН (тс)при трогании с места?380 (38,75)380 (38,75)440 (44,87)
часового режима245 (25)230 (23,45)230 (23,45)270 (27,53)
длительного режима225 (22,94)210 (21,41)210 (21,41)250 (25,5)
длительного режима
при 48 % возбуждения
?152 (15,5)152 (15,5)178 (18,15)
длительного ускоренного
режима
?120 (12,24)120 (12,24)148 (15,1)
при конструкционной скорости?90 (9,18)90 (9,18)100 (10,2)
Скорость, км/ччасового режима68707060
длительного режима70,2727261,5
длительного режима
при 48 % возбуждения
?10610690
длительного ускоренного
режима
?120120100
конструкционная120140140120
Максимальное усилие растяжения, не вызывающее деформаций, кН (тс)1960 (200)
Мощность рекуперативного
торможения, кВт
краткая6500
длительная4500
Мощность системы отопления вагонов (3 режима), кВА300/720/1200 (21 вагон)

Нумерация и маркировка[ | код]

Электровозы ВЛ65 получали трёхзначные номера, начиная с 001. Маркировка серии и номера нанесена на лобовой части аналогично электровозам ВЛ85 в виде объёмных металлических букв: серия ВЛ65 указывается по центру над автосцепкой, а трёхзначный номер — над правым буферным фонарём под лобовым стеклом[2]. Данная схема маркировки после ВЛ65 была продолжена и у их пассажирского варианта — электровозов ЭП1[1].

Окраска[ | код]

Электровоз ВЛ65-001 был выпущен с завода-изготовителя в стандартной для российских локомотивов зелёной окраске, но после испытаний был перекрашен в белый цвет. В такой же белой окраске с завода вышли и остальные машины до номера 003 включительно. После № 004 электровозы ВЛ65 окрашивались в красный цвет. № 005 и 018 и 024 во время нахождения в депо Иркутск были окрашены в синий цвет, под фирменный поезд «Байкал», № 013 и 023 носили на борту надпись «Россия», а белыми к середине 2000-х годов остались лишь № 001 и 006, остальные также были покрашены в красный цвет. С середины 2007-го года депо Карталы начало быстро перекрашивать все электровозы в зелёный цвет, а в середине 2008-го года все ВЛ65 ушли в Северобайкальск, где были перекрашены в бело-синюю окраску[2].

  • ВЛ65-020 красного и ВЛ65-008 белого цвета

  • ВЛ65-027, Оренбург, апрель 2008

  • ВЛ65-027, Красноярск, август 2008

Конструкция[ | код]

Красный электровоз ВЛ65-003, окрестности Оренбурга

Механическая часть[ | код]

Кузов[ | код]

Кузов электровоза — вагонного типа с двумя кабинами по концам, металлический, сваренный из прокатных и гнутых профилей и листового металла. Он состоит из главной рамы, лобовых масок кабин, боковых стен и крыши. Кузов имеет полунесущий тип — основную нагрузку воспринимает главная рама, а меньшую часть — каркасы и боковые стены. Кабины электровоза сварены из стальных листов и имеют плоскую форму[1].

Тележки[ | код]

Как и у секции ВЛ85, кузов ВЛ65 опирается на три двухосные моторные тележки[1].

Рессорное подвешивание — двухступенчатое. В первой буксовой ступени рама тележки опирается на приливы корпуса букс через двенадцать спиральных пружин (по две на каждую буксу), а во второй кузовной ступени — через поперечные подвески. На крайние тележки кузов опирается через обычную люлечную подвеску, а на среднюю через опоры с шарнирами Гука. Эти опоры имеют большую длину и обеспечивают большой относ тележки, что позволяет тележке смещаться вбок, улучшая вписывание электровоза в кривые. Тягово-тормозные усилия передаются через наклонные тяги — двухстороннего действия на крайних тележках и одностороннего действия на средней[1].

Отличие от электровоза ВЛ85 заключается в тележках, которые спроектированы заново (тележки ВЛ85 ведут свою родословную ещё с электровоза ВЛ80 и лишь модернизированы под систему передачи усилий для использования на ВЛ85). Пружины буксового подвешивания опираются не на подвешенную к буксе листовую рессору, а на крылья самой буксы. Кроме того, каждый буксовый узел имеет в своём составе гидрогаситель (амортизатор), гасящий вертикальные колебания. Крайние колёсные пары со стороны кабины оборудованы системой смазки. На электровозе применена рычажная система с двухсторонним нажатием тормозных колодок на каждое колесо[1].

Каждая колёсная пара имеет индивидуальный привод от своего тягового электродвигателя. Зубчатая передача тягового редуктора — двухсторонняя, жёсткая, косозубая. Подвеска тяговых двигателей, как и на ВЛ80 и ВЛ85, опорно-осевая маятниковая, при которой двигатель с одной стороны опирается на ось колёсной пары через моторно-осевые подшипники, а с другой стороны подвешен через резиновые прокладки к серьге, прикреплённой к раме тележки[1].

На ВЛ65-016 в опытном порядке были применены новые тяговые двигатели НБ-520, имеющие опорно-рамную подвеску и более скоростной тяговый редуктор с передаточным отношением 2,793 вместо 2,893. Данная конструкция подвески стала применяться серийно на электровозах ЭП1, хотя в связи с применением более часто вращающихся двигателей передаточное отношение редуктора было увеличено[1].

Интерьер[ | код]

Кабина машиниста[ | код]

Электрическая часть[ | код]

Крышевое токоведущее оборудование[ | код]

На крыше электровоза установлено токоведущее оборудование, служащее для передачи высокого напряжения от контактной сети к тяговому трансформатору электровоза, а также разъединения электрической цепи. Оно включает в себя два токоприёмника, дроссели радиопомех, воздушные разъединители, главный воздушный выключатель, трансформатор тока выполняющий роль главного ввода и токоведущие шины для подвода тока. Токоприёмники размещены вблизи краёв крыши электровоза вблизи кабин машиниста и представляют собой пантографы[1].

Преобразующее оборудование[ | код]

Тяговый трансформатор ОНДЦЭ-5700/25-У2 служит для понижения входного высокого напряжения контактной сети до напряжения цепей тяговых двигателей, возбуждения, собственных нужд, отопления и энергоснабжения поезда, а также для преобразования в режиме рекуперации напряжения от тяговых двигателей в напряжение контактной сети или других систем поезда. Трансформатор установлен в середине высоковольтной камеры электровоза. Он имеет сетевую обмотку (номинальная мощность — 6583 кВ⋅А при напряжении 25 кВ), две группы тяговых обмоток, состоящих из трёх секций каждая (номинальный ток — 1970 А, напряжение — 1260 В), обмотку собственных нужд (напряжение — 405 и 225 В, номинальный ток — 600 А), обмотку для возбуждения тяговых электродвигателей (номинальный ток — 650 А, напряжение — 270 В) и обмотку отопления (мощность — 1200 кВ⋅А, напряжение — 3147 В). Охлаждение трансформатора — принудительное масляно-воздушное; масса трансформатора — 9800 кг[1].

Выпрямительно-инверторные преобразователи ВИП-5600УХЛ2 служат для преобразования подаваемого от тяговых обмоток трансформатора переменного тока частоты 50 Гц в постоянный и плавного регулирования напряжения питания тяговых двигателей в режиме тяги, а также для обратного преобразования постоянного тока в однофазный переменный ток частотой 50 Гц и плавного регулирования величины противо-ЭДС инвертора в режиме рекуперативного торможения. На электровозе установлено два преобразователя, каждый из которых связан с одной из двух групп тяговых обмоток трансформатора и обеспечивает питание трёх параллельно соединённых тяговых электродвигателей. Каждый преобразователь состоит из силового блока, блока питания и блока диагностики. Управление преобразователем на электровозе осуществляется с помощью блока БУВИП-030[1].

Силовой блок имеет восемь плеч, каждое из которых состоит из двух последовательно и пяти параллельно соединённых тиристоров Т353-800. Блоки тиристоров расположены по высоте по 5 штук, а по горизонтали — по 8 штук (всего 40 тиристоров). Плечи 1, 2, 7 и 8 оснащены тиристорами 28 класса с неповторяющимся импульсным напряжением в закрытом состоянии не ниже 3600 В, а плечи 3, 4, 5 и 6 — тиристорами 32 класса[1].

Силовая схема преобразователя обеспечивает четырёхзонное регулирование выпрямленного напряжения при трёх секциях вторичной обмотки тягового трансформатора. Общий принцип действия силовой схемы такой же, как и на ВЛ80Р и ВЛ85 — напряжение регулируется тиристорами путём их открытия в нужный момент фазы. Существует четыре зоны напряжения, в которых идёт регулирование. Каждая зона обеспечивается подключением к соответствующим отводам тяговой обмотки силового трансформатора. В цепь каждого отвода трансформатора (всего отводов четыре) включена своя группа тиристоров. Это увеличивает вдвое число тиристоров на электровозе, но обеспечивает большую надёжность и позволяет обойтись без механического переключателя отводов, какой был на советском электровозе ОР22, также имевшем систему плавного регулирования на базе тиратронов — газоразрядных аналогов тиристоров. Выравнивание тока по параллельным ветвям плеч осуществляется путём подбора тиристоров по суммарному падению напряжения и диагонального подключения плеч. Система формирования импульсов служит для включения тиристоров силовой схемы ВИП, которая управляется аппаратурой управления электровоза[1].

Блок питания обеспечивает напряжением блоки управления, питаясь от обмотки собственных нужд тягового трансформатора. Он представляет собой транзисторный стабилизатор напряжения с параллельным регулирующим элементом. Стабилизатор позволяет с заданной точностью поддерживать постоянное напряжение на выходе при изменении входного напряжения в предела 250—470 В. Блок диагностики служит для контроля наличия пробитых тиристоров в плечах силового блока, пробитых транзисторов в блоке питания и системе формирования импульсов и подачи запускающих импульсов, а также позволяет контролировать алгоритм работы плеч преобразователя при работе его как на холостом ходу, так и под нагрузкой[1].

Выпрямительная установка возбуждения ВУВ-24 служит для выпрямления однофазного переменного тока частотой 50 Гц в постоянный и плавного регулирования тока в обмотках возбуждения тяговых двигателей при электрическом торможении. Он представляет собой двухполупериодный управляемый тиристорный выпрямитель, собранный по схеме с нулевой точкой. Каждое плечо выпрямителя состоит из трёх тиристоров, включённых параллельно[1].

Тяговые электродвигатели[ | код]

На тележках электровоза установлено шесть коллекторных тяговых электродвигателей НБ-514 по два на каждую тележку с индивидуальным приводом на каждую ось. Двигатель НБ-514 представляет собой шестиполюсную компенсированную электрическую машину пульсирующего тока с последовательным возбуждением и независимой принудительной системой вентиляции. Охлаждающий воздух поступает в тяговый двигатель со стороны коллектора через вентиляционный люк и выходит из двигателя со стороны, противоположной коллектору через щелевые отверстия подшипникового щита[3].

Масса двигателя составляет 4288 кг, входное напряжение на коллекторе — 1000 В. В часовом и длительном режимах двигатель имеет следующие параметры:[3].

РежимМощность, кВтСила тока, АЧастота вращения, об./мин.КПД
часовой85090590594,1
длительный79584392594,3
Цепи управления[ | код]

Зона и напряжение в ней выбираются поворотом штурвала контроллера машиниста на соответствующий угол. В системе управления имеется блок автоматического управления БАУ-2, обеспечивающий разгон электровоза до заданной скорости и с заданным током. Скорость выбирается специальной рукояткой, установленной над реверсивной. Также блок обеспечивает автоматическое рекуперативное торможение с дотормаживанием противовключением (реверсированием) тяговых двигателей при пропадании эффекта рекуперации на малой скорости. Предусмотрена возможность работы двух электровозов по системе многих единиц. Напряжение постоянного тока в цепи управления, как и у электровозов предыдущих серий, равно 50 В, цепи запущенного электровоза питаются от тягового трансформатора через преобразователь ТРПШ, при отстое от аккумуляторной батареи, размещённой под кузовом в двух ящиках с правой стороны электровоза. На ВЛ65-021 в опытном порядке была применена микропроцессорная система управления двигателями, которая после доводки стала применяться серийно на электровозах ЭП1[1].

Вспомогательные машины[ | код]

Для питания вспомогательных машин (четыре мотор-вентилятора, два мотор-компрессора, мотор-насос трансформатора) трёхфазным током напряжением 380 В и частотой 50 Гц. Мотор-насос 4ТТ-63 без изменений взят с ВЛ80 и ВЛ85, двигатели компрессоров и вентиляторов новые — типа НВА-55, четырёхполюсные. На электровозах ВЛ ранее применялся фазорасщепитель (асинхронный двигатель особой конструкции), на ВЛ65 же применена конденсаторная схема. Пневматические цепи обеспечиваются сжатым воздухом двумя быстроходными компрессорами ВУ-3,5 с прямым (безредукторным) приводом, применёнными также на промышленной модификации тепловоза ТЭМ7. Мотор-вентиляторы центробежные одноколёсные. Мотор-вентилятор № 1 охлаждает ВИП № 1 и тяговые двигатели первой тележки, мотор-вентилятор № 2 — ВИП № 2 и тяговые двигатели третьей тележки, мотор-вентилятор № 3 — выпрямительную установку возбуждения, тяговый трансформатор и тяговые двигатели средней тележки, мотор-вентилятор № 4 — блок балластных резисторов, используемый для ограничения тока тяговых двигателей в генераторном (рекуперативном) режиме[1].

Эксплуатация[ | код]

ВЛ65-006 с пассажирским поездом

За время эксплуатации электровозы ВЛ65 работали почти исключительно с пассажирскими и почтово-багажными поездами в азиатской части России, главным образом на участках со сложным профилем, и в грузовой работе практически не использовались. Электровозы ВЛ65-001 и 002 работали в локомотивном депо Батайск, ВЛ65-003 и 004 примерно до 1998 года работали в депо Красноуфимск Горьковской железной дороги, затем их передали в депо Нижнеудинск, а позже — в депо Иркутск Восточно-Сибирской железной дороги и Белогорск Забайкальской дороги. Затем последовали ещё разные передачи, в результате которых осенью 2006 года примерно 3/5 всех ВЛ65 оказались в депо Карталы Южно-Уральской железной дороги, оставшаяся часть в депо Северобайкальск Восточно-Сибирской железной дороги и лишь один — № 016 — в депо Белогорск Забайкальской дороги. В 2015 году все электровозы ВЛ65 в этих депо были заменены на также передававшиеся между депо ЭП1, а сами переданы в депо Нижнеудинск Восточно-Сибирской дороги, где эксплуатируются по настоящее время. Большая часть электровозов находится в регулярной работе с пассажирскими составами, часть находится на консервации[2]. № 016 в январе 2018 года был списан в депо Белогорск [2].

См. также[ | код]

  • ЭП1 — пассажирский электровоз, являющийся дальнейшим развитием ВЛ65
  • ВЛ85 — грузовой двухсекционный электровоз, прототип ВЛ65 и ЭП1
  • ВЛ60 — грузопассажирский электровоз, в замену которому был создан ВЛ65

Примечания[ | код]

Комментарии[ | код]

  1. ↑ При скорости до 10 км/ч
  2. ↑ Передаточное отношение редуктора у ВЛ65 меньше чем у ЭП1/ЭП1М и особенно ЭП1П, хотя локомотив и является менее скоростным. Это обусловлено тем, что на ВЛ65 применяются двигатели НБ-514 с меньшей частотой вращения, чем НБ-520В у ЭП1

Источники[ | код]

Литература[ | код]

Ссылки[ | код]

ru.wikibedia.ru

Персональный сайт – ВЛ65

ВЛ65

Электровозы, Магистральные

 Технические характеристики

Род тока и напряжение в контактной сети: переменный однофазный, 25 кВ, 50 Гц
Конструкционная скорость: 120 км/ч
Часовая мощность ТЭД: 6 * 835 кВт
Сила тяги часового режима: 245 кН
Скорость часового режима: 68 км/ч
Длительная мощность ТЭД: 6 * 780 кВт
Скорость длительного режима: 70,2 км/ч

ВЛ65 — шестиосный электровоз переменного тока. Выпускался с 1992 по 1998 годы Новочеркасским электровозостроительным заводом (НЭВЗ). Механическая часть (кузов и тележки) создана на базе электровоза ВЛ85 и самыми значительными отличиями являются иная конструкция буксовых узлов и наличие второй кабины вместо межсекционного перехода.

Механическая часть
Как и у ВЛ85, кузов ВЛ65 опирается на три двухосные тележки. На крайние тележки кузов опирается через обычую люлечную подвеску, а на среднюю через опоры с шарнирами Фуко. Эти опоры имеют большую длину и обеспечивают большой относ тележки, что улучшает вписывание электровоза в кривые. Тягово-тормозные усилия передаются через наклонные тяги. Отличие от электровоза ВЛ85 заключается в тележках, которые спроектированы заново (тележки ВЛ85 ведут свою родословную ещё с электровоза ВЛ80 и лишь модернизированы под систему передачи усилий для использования на ВЛ85). Пружины буксового подвешивания опираются не на подвешенную к буксе листовую рессору, а на крылья самой буксы. Кроме того, каждый буксовый узел имеет в своём составе гидрогаситель (амортизатор), гасящий вертикальные колебания. Подвеска тяговых двигателей, как и на ВЛ80 и ВЛ85, опорно-осевая маятниковая, при которой двигатель с одной стороны опирается на ось колёсной пары через моторно-осевые подшипники, а с другой стороны подвешен через резиновые прокладки к серьге, прикреплённой к раме тележки.

Силовая схема
Тяговые двигатели НБ-514 (такие же, как на ВЛ85) соединены параллельно в группы по три. Всего групп две, и каждая из них питается от своего выпрямительно-инверторного преобразователя (ВИП), собранного из тиристоров. Общий принцип действия силовой схемы такой же, как и на ВЛ80Р и ВЛ85 — напряжение регулируется тиристорами путём их открытия в нужный момент фазы. Существует четыре зоны напряжения, в которых идёт регулирование. Каждая зона обеспечивается подключением к соответствующим отводам тяговой обмотки силового трансформатора. В цепь каждого отвода трансформатора (всего отводов четыре) включена своя группа тиристоров. Это увеличивает вдвое число тиристоров на электровозе, но обеспечивает большую надёжность и позволяет обойтись без механического переключателя отводов, какой был на советском электровозе ОР22, также имевшем систему плавного регулирования на базе тиратронов – газоразрядных аналогов тиристоров.

Цепи управления
Зона и напряжение в ней выбираются поворотом штурвала контроллера машиниста на соответствующий угол. В системе управления имеется блок автоматического управления БАУ-2, обеспечивающий разгон электровоза до заданной скорости и с заданным током. Скорость выбирается специальной рукояткой, установленной над реверсивной. Также блок обеспечивает автоматическое рекуперативное торможение с дотормаживанием противовключением (реверсированием) тяговых двигателей при пропадании эффекта рекуперации на малой скорости. Предусмотрена возможность работы двух электровозов по системе многих единиц. Напряжение постоянного тока в цепи управления, как и у электровозов предыдущих серий, равно 50 В, цепи запущенного электровоза питаются от тягового трансформатора через преобразователь ТРПШ, при отстое от аккумуляторной батареи, размещённой под кузовом в двух ящиках с правой стороны электровоза.

Вспомогательные машины
Для питания вспомогательных машин (четыре мотор-вентилятора, два мотор-компрессора, мотор-насос трансформатора) трёхфазным током напряжением 380 В и частотой 50 Гц. Мотор-насос 4ТТ-63 без изменений взят с ВЛ80 и ВЛ85, двигатели компрессоров и вентиляторов новые – типа НВА-55, четырёхполюсные. На электровозах ВЛ ранее применялся фазорасщепитель (асинхронный двигатель особой конструкции), на ВЛ65 же применена конденсаторная схема. Пневматические цепи обеспечиваются сжатым воздухом двумя быстроходными компрессорами ВУ-3,5 с прямым (безредукторным) приводом, применёнными также на промышленной модификации тепловоза ТЭМ7. Мотор-вентиляторы центробежные одноколёсные. Мотор-вентилятор № 1 охлаждает ВИП № 1 и тяговые двигатели первой тележки, мотор-вентилятор № 2 — ВИП № 2 и тяговые двигатели третьей тележки, мотор-вентилятор № 3 — выпрямительную установку возбуждения, тяговый трансформатор и тяговые двигатели средней тележки, мотор-вентилятор № 4 — блок балластных резисторов, используемый для ограничения тока тяговых двигателей в генераторном (рекуперативном) режиме.

Выпуск, передислокации и окраска электровозов
[[|thumb|left|300px|Бело-синий электровоз ВЛ65-027, Красноярск]] Всего было выпущено 48 электровозов. Примерно до 1999 года они работали в депо Красноуфимск Горьковской железной дороги, но затем их стали передавать в депо Иркутск Восточно-Сибирской железной дороги и Белогорск Забайкальской дороги. Затем последовали ещё разные передачи, в результате которых осенью 2006 года примерно 3/5 всех ВЛ65 оказались в депо Карталы Южно-Уральской железной дороги, оставшаяся часть в депо Северобайкальск Восточно-Сибирской железной дороги и лишь один — № 16 — в депо Белогорск Забайкальской дороги.

Электровоз ВЛ65-001 был выпущен с завода-изготовителя в стандартной для отечественных локомотивов зелёной окраске, но после испытаний был перекрашен в белый цвет. В такой же белой окраске с завода вышли и остальные машины до номера 008 включительно. После № 008 электровозы ВЛ65 окрашивались в красный цвет. №№ 005 и 018 во время нахождения в депо Карталы были окрашены в синий цвет, № 013 носил на борту надпись «Россия», а белыми к середине 2000-х годов остались лишь №№ 001 и 006, остальные также были покрашены в красный цвет. С середины 2007-го года депо Карталы начало быстро перекрашивать все электровозы в зелёный цвет, а в середине 2008-го года все ВЛ65 ушли в Северобайкальск, где были перекрашены в бело-синюю окраску.

На декабрь 2009 года все электровозы сосредоточены в депо Северобайкальск.

Пассажирский электровоз ЭП1
На базе электровоза ВЛ65 создан пассажирский электровоз ЭП1, принявший в 1999-м году у ВЛ65 эстафету выпуска и имеющий следующие основные отличия:

* применены новые тяговые двигатели НБ-520, имеющие опорно-рамную подвеску, что уменьшает воздействие машины на путь и удары от пути на сами двигатели;
* уменьшено передаточное число тяговых редукторов, приведшее к повышению конструкционной скорости до 140 км/ч при одновременном снижении силы тяги, что приспособило электровоз к скоростям и весу пассажирских составов;
* убрана возможность работы по системе многих единиц и предназначенные для этого розетки под буферными фонарями;
* появилась возможность работы мотор-вентиляторов и мотор-насоса на низкой (сниженной втрое) скорости путём запитывания их напряжением 40 В с частотой 16,7 Гц от статического преобразователя. Это обеспечивает экономию электроэнергии и снижает уровень шума;
* с номера 029 двигатели мотор-компрессоров НВА-55 заменены на восьмиполюсные НВА-2, в результате чего компрессоры работают на низкой скорости;
* в системе управления электровозом установлены два компьютера — основной и резервный, обеспечивающие контроль и управление электровозом.

Электровоз ЭП1 с кабиной, подобной кабине ВЛ65, выпускался по 2006 год, в настоящее время выпускаются ЭП1М и другие модификации с изменённой кабиной.

parovoz-poezd.narod.ru

Электровоз ВЛ65 Википедия

ВЛ65

ВЛ65-001
Производство
Страна постройки Россия Россия
Завод НЭВЗ
Годы постройки 1992—1999
Всего построено 48
Нумерация 001—048
Технические данные
Род службы грузопассажирский
Тип токосъёма верхний (пантограф)
Род тока и напряжение в контактной сети 25 кВ 50 Гц, однофазный переменный ток
Осевая формула 20-20-20
Полный служебный вес 132 т
Нагрузка от движущих осей на рельсы 22 т
Габарит 1-Т
Длина локомотива 22 500 мм
Ширина 3232 мм
Максимальная высота 4250 мм (крыша)
5050 мм (опущ. токоприёмник)
Полная колёсная база 15 430 мм
Расстояние между шкворнями тележек 6765 + 6765 мм
Колёсная база тележек 2900 мм
Диаметр колёс 1250 мм
Наименьший радиус проходимых кривых 125 м
Ширина колеи 1520 мм
Система регулирования тиристорная
Тип ТЭД НБ-514, коллекторные
Подвешивание ТЭД опорно-осевая
Передаточное отношение редуктора 81:28 = 2,893
(на ВЛ65-016 — 2,793)
Часовая мощность ТЭД 6 × 835 = 5630 кВт
Сила тяги часового режима 245 кН
Скорость часового режима 68 км/ч
Длительная мощность ТЭД 6 × 780 = 4680 кВт
Скорость длительного режима 70,2 км/ч
Конструкционная скорость 120 км/ч
Электрическое торможение рекуперативное
Тормозная система электрическая, пневматическая
Эксплуатация
Страна Россия Россия
Оператор РЖД
Дорога Восточно-Сибирская
Период

ru-wiki.ru

Реферат Электровоз ВЛ65

скачать

Реферат на тему:



План:

    Введение
  • 1 Механическая часть
  • 2 Силовая схема
  • 3 Цепи управления
  • 4 Вспомогательные машины
  • 5 Выпуск, передислокации и окраска электровозов
  • 6 Пассажирский электровоз ЭП1

Введение

ВЛ65 — шестиосный электровоз переменного тока. Выпускался с 1992 по 1998 годы Новочеркасским электровозостроительным заводом (НЭВЗ). Механическая часть (кузов и тележки) создана на базе электровоза ВЛ85 и самыми значительными отличиями являются иная конструкция буксовых узлов и наличие второй кабины вместо межсекционного перехода.


1. Механическая часть

Как и у ВЛ85, кузов ВЛ65 опирается на три двухосные тележки. На крайние тележки кузов опирается через обычую люлечную подвеску, а на среднюю через опоры с шарнирами Фуко. Эти опоры имеют большую длину и обеспечивают большой относ тележки, что улучшает вписывание электровоза в кривые. Тягово-тормозные усилия передаются через наклонные тяги. Отличие от электровоза ВЛ85 заключается в тележках, которые спроектированы заново (тележки ВЛ85 ведут свою родословную ещё с электровоза ВЛ80 и лишь модернизированы под систему передачи усилий для использования на ВЛ85). Пружины буксового подвешивания опираются не на подвешенную к буксе листовую рессору, а на крылья самой буксы. Кроме того, каждый буксовый узел имеет в своём составе гидрогаситель (амортизатор), гасящий вертикальные колебания. Подвеска тяговых двигателей, как и на ВЛ80 и ВЛ85, опорно-осевая маятниковая, при которой двигатель с одной стороны опирается на ось колёсной пары через моторно-осевые подшипники, а с другой стороны подвешен через резиновые прокладки к серьге, прикреплённой к раме тележки.


2. Силовая схема

Красный электровоз ВЛ65-003, окрестности Оренбурга

Тяговые двигатели НБ-514 (такие же, как на ВЛ85) соединены параллельно в группы по три. Всего групп две, и каждая из них питается от своего выпрямительно-инверторного преобразователя (ВИП), собранного из тиристоров. Общий принцип действия силовой схемы такой же, как и на ВЛ80Р и ВЛ85 — напряжение регулируется тиристорами путём их открытия в нужный момент фазы. Существует четыре зоны напряжения, в которых идёт регулирование. Каждая зона обеспечивается подключением к соответствующим отводам тяговой обмотки силового трансформатора. В цепь каждого отвода трансформатора (всего отводов четыре) включена своя группа тиристоров. Это увеличивает вдвое число тиристоров на электровозе, но обеспечивает большую надёжность и позволяет обойтись без механического переключателя отводов, какой был на советском электровозе ОР22, также имевшем систему плавного регулирования на базе тиратронов – газоразрядных аналогов тиристоров.


3. Цепи управления

Зона и напряжение в ней выбираются поворотом штурвала контроллера машиниста на соответствующий угол. В системе управления имеется блок автоматического управления БАУ-2, обеспечивающий разгон электровоза до заданной скорости и с заданным током. Скорость выбирается специальной рукояткой, установленной над реверсивной. Также блок обеспечивает автоматическое рекуперативное торможение с дотормаживанием противовключением (реверсированием) тяговых двигателей при пропадании эффекта рекуперации на малой скорости. Предусмотрена возможность работы двух электровозов по системе многих единиц. Напряжение постоянного тока в цепи управления, как и у электровозов предыдущих серий, равно 50 В, цепи запущенного электровоза питаются от тягового трансформатора через преобразователь ТРПШ, при отстое от аккумуляторной батареи, размещённой под кузовом в двух ящиках с правой стороны электровоза.


4. Вспомогательные машины

Для питания вспомогательных машин (четыре мотор-вентилятора, два мотор-компрессора, мотор-насос трансформатора) трёхфазным током напряжением 380 В и частотой 50 Гц. Мотор-насос 4ТТ-63 без изменений взят с ВЛ80 и ВЛ85, двигатели компрессоров и вентиляторов новые – типа НВА-55, четырёхполюсные. На электровозах ВЛ ранее применялся фазорасщепитель (асинхронный двигатель особой конструкции), на ВЛ65 же применена конденсаторная схема. Пневматические цепи обеспечиваются сжатым воздухом двумя быстроходными компрессорами ВУ-3,5 с прямым (безредукторным) приводом, применёнными также на промышленной модификации тепловоза ТЭМ7. Мотор-вентиляторы центробежные одноколёсные. Мотор-вентилятор № 1 охлаждает ВИП № 1 и тяговые двигатели первой тележки, мотор-вентилятор № 2 — ВИП № 2 и тяговые двигатели третьей тележки, мотор-вентилятор № 3 — выпрямительную установку возбуждения, тяговый трансформатор и тяговые двигатели средней тележки, мотор-вентилятор № 4 — блок балластных резисторов, используемый для ограничения тока тяговых двигателей в генераторном (рекуперативном) режиме.


5. Выпуск, передислокации и окраска электровозов

Всего было выпущено 48 электровозов. Примерно до 1999 года они работали в депо Красноуфимск Горьковской железной дороги, но затем их стали передавать в депо Иркутск Восточно-Сибирской железной дороги и Белогорск Забайкальской дороги. Затем последовали ещё разные передачи, в результате которых осенью 2006 года примерно 3/5 всех ВЛ65 оказались в депо Карталы Южно-Уральской железной дороги, оставшаяся часть в депо Северобайкальск Восточно-Сибирской железной дороги и лишь один — № 16 — в депо Белогорск Забайкальской дороги.

Электровоз ВЛ65-001 был выпущен с завода-изготовителя в стандартной для отечественных локомотивов зелёной окраске, но после испытаний был перекрашен в белый цвет. В такой же белой окраске с завода вышли и остальные машины до номера 008 включительно. После № 008 электровозы ВЛ65 окрашивались в красный цвет. №№ 005 и 018 и 024 во время нахождения в депо Иркутск были окрашены в синий цвет,под фирменный поезд”Байкал”, № 013и 023 носили на борту надпись «Россия», а белыми к середине 2000-х годов остались лишь №№ 001 и 006, остальные также были покрашены в красный цвет. С середины 2007-го года депо Карталы начало быстро перекрашивать все электровозы в зелёный цвет, а в середине 2008-го года все ВЛ65 ушли в Северобайкальск, где были перекрашены в бело-синюю окраску.

На декабрь 2009 года все электровозы сосредоточены в депо Северобайкальск.

  • ВЛ65-027, Оренбург, апрель’08

  • ВЛ65-027, Красноярск, август’08

  • Кабина ВЛ65-005, 2008 год

  • Пульт ВЛ65-028, 2005 год


6. Пассажирский электровоз ЭП1

На базе электровоза ВЛ65 создан пассажирский электровоз ЭП1, принявший в 1999-м году у ВЛ65 эстафету выпуска и имеющий следующие основные отличия:

  • применены новые тяговые двигатели НБ-520, имеющие опорно-рамную подвеску, что уменьшает воздействие машины на путь и удары от пути на сами двигатели;
  • уменьшено передаточное число тяговых редукторов, приведшее к повышению конструкционной скорости до 140 км/ч при одновременном снижении силы тяги, что приспособило электровоз к скоростям и весу пассажирских составов;
  • убрана возможность работы по системе многих единиц и предназначенные для этого розетки под буферными фонарями;
  • появилась возможность работы мотор-вентиляторов и мотор-насоса на низкой (сниженной втрое) скорости путём запитывания их напряжением 40 В с частотой 16,7 Гц от статического преобразователя. Это обеспечивает экономию электроэнергии и снижает уровень шума;
  • с номера 029 двигатели мотор-компрессоров НВА-55 заменены на восьмиполюсные НВА-2, в результате чего компрессоры работают на низкой скорости;
  • в системе управления электровозом установлены два компьютера — основной и резервный, обеспечивающие контроль и управление электровозом.

Электровоз ЭП1 с кабиной, подобной кабине ВЛ65, выпускался по 2006 год, в настоящее время выпускаются ЭП1М и другие модификации с изменённой кабиной.

wreferat.baza-referat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
