Выкатной элемент ВЭ-TEL с вакуумным выключателем ВВ-TEL

Опубликовано: 4 июня 2009 г. в 20:27, 1808

Назначение

ВЭ соответствуют требованиям ГОСТ 687.

ВЭ предназначены для коммутации электрических цепей в нормальных и аварийных режимах в шкафах комплектных распределительных устройств внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью.

ВЭ предназначены для использования в шкафах КРУ серий К-59, К-99, К-104, КМ-1Ф, КМВ, КРУН-6(10)Л(М), К-204ЭП, выпускаемых в настоящее время, а также для замены выключателей маломасляных типа ВК-10, ВКЭ-10 в ранее выпускавшихся КРУ серий К-47, К-49, КМ-1, КМ-1М и в шкафах КРУ вышеперечисленных серий.

Условия эксплуатации

ВЭ изготавливаются в климатическом исполнении У2 по ГОСТ 15150 и рассчитаны для работы в следующих условиях:

  • высота над уровнем моря — до 1000 м;
  • верхнее значение температуры окружающего ВЭ воздуха в КРУ — плюс 55°С;
  • нижнее значение температуры окружающего ВЭ воздуха в КРУ — минус 40°С;
  • среднемесячное значение относительной влажности окружающего воздуха 80% при температуре плюс 20°С;
  • окружающая среда невзрывоопасная, не содержащая газов и паров вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя, тип атмосферы II, промышленная по ГОСТ 15150;
  • рабочее положение ВЭ в пространстве — вертикальное.

Допускается отклонение от вертикального положения до 5° в любую сторону. По стойкости к механическим внешним воздействующим факторам ВЭ соответствуют группе механического исполнения М7 по ГОСТ 17516.1-90.

Выкатные элементы предназначены для работы в операциях «О», «В», «ВО», «ОВ» и в стандартных циклах «О-0,3с-ВО», «О-0,3с-ВО -15с-ВО», «О-0,3с-ВО-180с-ВО».

Фотографии, изображения

Скачать документацию

  • Twitter
  • Facebook
  • ВКонтакте
  • Google+
  • Mail.ru
  • Одноклассники

Производитель

ГК Таврида Электрик, АО

Российская научно-производственная компания «Таврида Электрик» образована в 1990 году. Компания специализируется на разработке и производстве инновационной вакуумной коммутационной техники, интеллектуальных аппаратов для автоматизации сетей и подстанций, алгоритмов защит и автоматики распределительных сетей, комплектных распределительных устройств в классе напряжений до 35 кВ. Сегодня «Таврида — это международный электротехнический холдинг, поставляющий продукцию из России в 80 стран мира. Около 70 предприятий образуют группу «Таврида Электрик». В подразделениях компании работает около 3000 человек. Организационная структура «Таврида Электрик» включает в себя центральную группу компаний, отвечающую за общее управление, научные исследования и разработки, проектирование и производство модулей и компонентов, а также блок региональных отделений в 22 странах, обеспечивающих проектирование, производство, продажи и продвижение конечных продуктов, удовлетворяющих условиям национальных рынков. По объемам производства и поставок на мировой рынок ключевых продуктов в среднем классе напряжения «Таврида Электрик» входит в число мировых лидеров.

Смотрите также компании в каталоге, рубрика «Выключатели высоковольтные»

Похожие документы

www.elec.ru

Выкатной элемент с вакуумным выключателем GL2 | Производителя

Описание
Выкатной элемент с высоковольтным выключателем внутренней установки серии GL2 – это новейшее отечественное достижение. Мы предлагаем различные модели выкатных элементов с превосходными рабочими характеристиками. Они широко используются:

a. В энергетике и инфраструктуре: электростанции, подстанции напряжением 220кВ/110кВ, распределительные сети высокого и низкого напряжения.
b. В промышленном производстве: системы энергоснабжения для целлюлозно-бумажного производства, производства строительных материалов (стекла, цемента, керамики), производства стальных и металлических продуктов, алюминиевого производства, нефтехимического производства и так далее.
c. В зданиях: системы энергоснабжения крупных, средних зданий и жилых районов.

Полная серия
Номинальное напряжение: 36кВ (40.5кВ)
Номинальный ток: 630A, 1250A,1600A, 2000A, 2500A

Передовые технологии
Выкатной элемент с вакуумным выключателем использует специальный механизм перемещения для защиты от неправильной эксплуатации. Стержневой привод выкатной тележки с высоковольтным выключателем предотвращает неправильную эксплуатацию, возникающую при использовании канатного привода.

Гибкая конфигурация
Этот выкатной элемент с выключателем напольного типа используется для распределительных устройств среднего напряжения ABB серии ZS3.2-40.5 и TELLHOW серии KYN28A.

Безопасность и надежность
Данный выкатной элемент с высоковольтным выключателем внутренней установки характеризуется техническим обслуживанием небольшого объема, улучшенными электрической и механической блокировкой. Это гарантирует безопасность оператора во время эксплуатации и технического обслуживания распределительных устройств.

Отличное качество
Все наши выкатные элементы с вакуумным выключателем подвергаются строгим контрольным испытаниям. Компоненты и поставщики проходят периодические проверки на соответствие требованиям новой Государственной системы менеджмента качества поставщиков, что гарантирует стабильность качества продукции. Проектирование, производство, монтаж и обслуживание клиентов осуществляется в соответствии с требованиями ISO 9001: 2000.

Экологическая безопасность
Конструкция этого выкатного элемента с высоковольтным выключателем внутренней установки основана на европейских нормах по охране окружающей среды. Система защиты окружающей среды компании находится в полном соответствии с требованиями ISO14001. Объем вторичного использования расходов достигает 80%.

Технические параметры
Выкатной элемент с вакуумным выключателем
Номинальное напряжениеUr [кВ]40.5
Номинальное напряжение изоляцииUs [кВ]40.5
Выдерживаемое напряжение промышленной частотыUd (1 мин)[кВ]95
Импульсное выдерживаемое напряжение при ударах молнииUp [кВ]190
Номинальная частотаFr [Гц]50-60
Номинальный токIr [A]630, 1250, 1600, 2000, 2500
Номинальная разрывная мощностьIsc [кА]---
Номинальный кратковременно допустимый сквозной ток (4 секунды)Ik [кА]---
Замыкающая способностьIp [кА]---
Последовательность операций[O-0.3с-CO-180с-CO]---
[O-180с-CO-180с-CO]---
Время размыкания[мс]-
Скорость дугового разряда[мс]-
Время отключения[мс]-
Номинальное напряжение замыкания[В]Пер. ток/пост. ток 110/220/230/48/24
Номинальное напряжение размыкания[В]Пер. ток/пост. ток 110/220/230/48/24
Номинальное напряжение электродвигателя завода[В]Пер. ток/пост. ток 110/220/230/48/24
Номинальная мощность электродвигателя завода[Вт]-
Время накопления энергии[с]-
Механический срок службы[раз]-
Вспомогательный выключательNO NC-
Выдерживаемое напряжение промышленной частоты вторичной цепи (1 мин)[В]2,000
Число отключений тока короткого замыкания[раз]-
Продолжительность номинального кратковременно допустимого тока[с]-
Классификация выключателя[мс]

Размеры

Размеры выкатных элементов с вакуумным выключателем 40.5кВ
Номинальный рабочий ток (A) Номинальный ток отключения (кА) Размер неподвижного контакта (мм)
630 1250
1600
2000 2500
- Ф35 Ф49
Ф55
Ф79

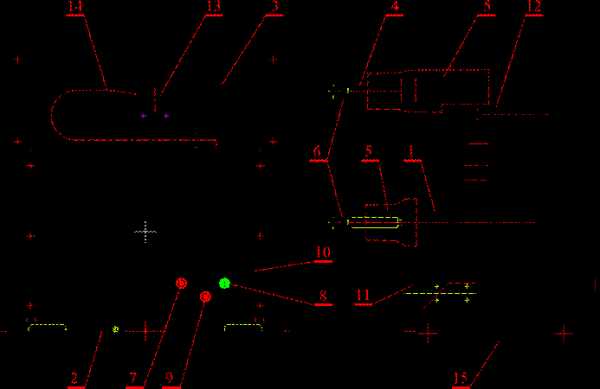

Структура выкатных элементов с высоковольтным выключателем внутренней установки
A: герметичная вилка
B: корпус
C: механизм перемещения
D: ролик
E: изоляционный корпус
F: подвижный контакт изоляционный корпус
G: контакт
Условия эксплуатации
Нормальные условия эксплуатациивнутренняя установка
Температура окружающей среды-15 ℃ ~ 40 ℃
Высота над уровнем моря*1000м
Влажность
Среднесуточная≤ 95%
Среднемесячная≤ 90%
Сила землетрясения≤ 8 баллов

Для получения более подробной информации, пожалуйста, свяжитесь с нами.

Стандарты

Стандарты выкатных элементов с высоковольтным выключателем внутренней установки GL2
IEC 62271-100Высоковольтные автоматические выключатели переменного тока
IEC 60694Общие технические требования для стандартов на коммутационную и управляющую аппаратуру высокого напряжения
GB1984-2003Высоковольтные автоматические выключатели переменного тока
GB/T11022-1999Общие технические требования для стандартов на высоковольтную коммутационную аппаратуру
DL/T 402-1999Технические условия высоковольтных автоматических выключателей переменного тока
DL/T 403-2000Технические условия высоковольтных автоматических выключателей переменного тока на напряжения 12кВ- 40.5кВ для внутренней установки
DL/T 593-2006Общие технические требования для запросов и заказов на высоковольтную коммутационную аппаратуру
JB/T 3855-1996Технические условия высоковольтных автоматических выключателей переменного тока на напряжения 3.6кВ- 40.5кВ для внутренней установки

Типовые испытания
a. испытание на диэлектрическую прочность
b. испытание на нагрев
c. испытание на отключающую способность
d. динамическое испытание на термостойкость
e. испытание на механическую долговечность
f. испытание на коммутационную износостойкость
g. кривая механической долговечности

Специальные испытания
испытание на транспортировку и хранение

Система контроля качества
При производстве наших выкатных элементов с вакуумным выключателем используются передовые технологические процессы. Выключатели проходят типовые испытания, что позволяет гарантировать отличное качество продукции. Система менеджмента качества компании соответствует требованиям ISO 9001:2000. Акты испытаний подписываются отделом контроля качества, что гарантирует возможность оперативного контроля.

Мы проводим систематические контрольные испытания:
a. тест на выдерживаемое в течение 1 минуты напряжение промышленной частоты на главном контуре: между разомкнутыми контактами, между двумя проводами, между фазой и землей
b. низковольтное испытание вакуумных выключателей
c. тест на диэлектрическую прочность вспомогательной цепи и цепи управления
d. испытание механических характеристик
e. измерение сопротивления цепи
f. внешняя проверка

Описание модели
GL240.5630280D
Название продуктаНоминальное напряжениеНоминальный рабочий токМеждуфазное расстояниеТип продукта
 630630A280MMK напольный тип
 12501250A
 16001600A
20002000A
25002500A

www.etwinternational.ru

Выключатель вакуумный трехфазный ВВ/TEL - Статьи об энергетике





 Продукция предприятия выпускается под общей маркой TEL. Выключатели вакуумные серии BB/TEL предназначены для коммутации электрических цепей с изолированной нейтралью при нормальных и аварийных режимах работы в сетях переменного тока частоты 50 Гц с номинальным напряжением 6—10 кВ.



Вакуумные выключатели серии BB/TEL — это коммутационные аппараты нового поколения, в основе принципа действия которых лежит гашение возникающей при размыкании контактов электрической дуги в глубоком вакууме, а фиксация контактов вакуумных дугогасительных камер (ВДК) в замкнутом положении осуществляется за счет остаточной индукции приводных электромагнитов ("магнитная защелка").
Отличительная особенность конструкции вакуумных выключателей серии BB/TEL по сравнению с традиционными коммутационными аппаратами заключается в использовании принципа соосности электромагнита камеры в каждом полюсе выключателя, которые механически соединены между собой общим валом.

Оригинальность конструкции выключателей BB/TEL позволила достичь следующих преимуществ по сравнению с другими коммутационными аппаратами:
высокий механический и коммутационный ресурс;
малые габариты и вес;
небольшое потребление энергии по цепям управления;
возможность управления по цепям постоянного, выпрямленного и переменного оперативного тока;
простота встраивания в различные типы КРУ и КСО и удобство организации необходимых блокировок;
отсутствие необходимости ремонта в течение всего срока службы;
доступная цена.

Принцип фиксации контактов ВДК в замкнутом положении с применением магнитной защелки в настоящее время активно используется в новых конструкциях вакуумных выключателей ряда различных фирм (GEC Alsthom, Whipp & Bourne, Cooper), однако "Таврида Электрик" является первым предприятием-изготовителем, открывшим дорогу вакуумным выключателям с магнитной защелкой к массовому потребителю (оригинальность выключателей BB/TEL защищена патентом Российской Федерации № 2020631).
Благодаря своим преимуществам вакуумные выключатели BB/TEL широко применяются во вновь разрабатываемых комплектных распределительных устройствах (КРУ, КСО, КРН), а также для реконструкции ячеек КРУ, находящихся в эксплуатации и имеющих в своем составе на момент реконструкции выключатели других конструкций, которые устарели морально и физически.

Устройство и работа выключателя ВВ/TEL

Выключатель вакуумный серии BB/TEL состоит из трех полюсов, установленных на общем основании. Все три полюса имеют одинаковую конструкцию, изображенную на рис. 1 .

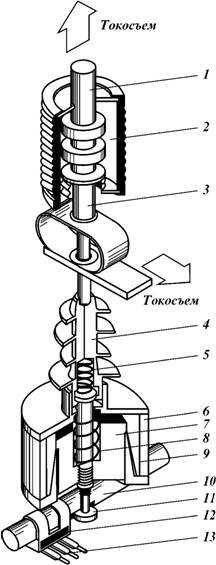

Рис. 1. Устройство выключателя ВВ/TEL

Привод вакуумного выключателя серии BB/TEL состоит из электромагнитов (по одному на каждую фазу), электрически соединенных между собой параллельно, и блока управления БУ.
Механически якори 7 приводных выключателей соединены между собой общим валом 10, который в процессе включения и отключения поворачивается вокруг своей продольной оси, и обеспечивает выполнение следующих функций:
управление указателем положении выключателя "ВКЛ — ОТКЛ";
ручное отключение выключателя при аварийных ситуациях;
управление контактами для внешних вспомогательных цепей с помощью постоянного магнита;
предотвращение срабатывания выключателя в неполно-фазном режиме.

Включение выключателя

Исходное разомкнутое состояние контактов 1, 3 вакуумной дугогасительной камеры выключателя обеспечивается за счет воздействия на подвижный контакт 3 отключающей пружины 8 через тяговый изолятор 4. При подаче сигнала "ВКЛ" блок управления выключателя формирует импульс напряжения положительной полярности, который прикладывается к катушкам 9 электромагнитов. При этом в зазоре магнитной системы появляется электромагнитная сила притяжения, по мере своего возрастания преодолевающая усилие пружин отключения 8 и поджатия 5, в результате чего под действием разницы указанных сил якорь электромагнита 7 вместе с тяговыми изоляторами 4 и 2 в момент времени 1 начинают движение в направлении неподвижного контакта 1, сжимая при этом пружину отключения 8.
После замыкания основных контактов (момент времени 2 на осциллограммах) якорь электромагнита продолжает двигаться вверх, дополнительно сжимая пружину поджатия 5. Движение якоря продолжается до тех пор, пока рабочий зазор в магнитной системе электромагнита не станет равным нулю (момент времени 2а на осциллограммах). Далее кольцевой магнит 6 продолжает запасать магнитную энергию, необходимую для удержания выключателя во включенном положении, а катушка 9 по достижении момента времени 3 начинает обесточиваться, после чего привод оказывается   подготовленным к операции отключения. Таким образом, выключатель становится на магнитную защелку, т.е. энергия управления для удержания контактов 1 и 3 в замкнутом положении не потребляется.
В процессе включения выключателя пластина 11, входящая в прорезь вала 10, поворачивает этот вал, перемещая установленный на нем постоянный магнит 12 и обеспечивая срабатывание герконов 13, коммутирующих внешние вспомогательные цепи.

Отключение выключателя

При подаче сигнала "ОТКЛ" блок управления формирует импульс тока, который имеет противоположное направление по отношению к току включения и меньшее амплитудное значение (интервал времени 4 — 5 на осциллограммах). Магнит 6 при этом размагничивается, привод снимается с магнитной защелки, и под действием энергии, накопленной в пружинах отключения 8 и поджатия 5 якорь 7 перемещается вниз, в процессе движения ударяя по тяговому изолятору 4, связанному с подвижным контактом 3. Контакты 1 и 3 размыкаются (момент времени 5 на осциллограммах), и выключатель отключает нагрузку.

Ручное отключение выключателя

Ручное оперативное отключение выключателя осуществляется путем механического воздействия на кнопку ручного отключения, которая в свою очередь через толкатель, шарнирно связанный с валом 10 выключателя, воздействует через этот вал на якоря 7 электромагнитов привода. При этом разрывается магнитная система привода, ее магнитная энергия уменьшается, после чего механической энергии пружины отключения 8 оказывается достаточно для размыкания контактов 1 и 3 выключателя.
Кнопка ручного отключения одновременно выполняет функцию указателя положения выключателя "ВКЛ — ОТКЛ".
Ручное включение выключателя не предусмотрено. Для первого включения выключателя, когда на подстанции отсутствует питание цепей оперативного тока, разработан способ включения выключателя электрическим путем от автономного источника питания.

Конструктивные исполнения выключателя ВВ/TEL

В настоящее время выпускаются выключатели двух основных конструктивных исполнений:
конструктивное исполнение с межполюсным расстоянием
200 мм;
конструктивное исполнение с межполюсным расстоянием 250 мм.
Выключатели конструктивного исполнения с межполюсным расстоянием 200 мм предназначены преимущественно для замены в ячейках КРУ выключателей типов ВМР-10, ВМПЭ-10, ВМПП-10, ВК-10, ВКЭ-10 и других, а также для применения во вновь разрабатываемых ячейках КРУ.
Выключатели данного конструктивного исполнения выпускаются двух модификаций:
с выводом толкателя кнопки ручного отключения в сторону силовых токосъемников;
с выводом толкателя кнопки ручного отключения в сторону, противоположную силовым токосъемникам.
Выключатели конструктивного исполнения с межполюсным расстоянием 250 мм предназначены преимущественно для замены в камерах КСО и КРН выключателей типа ВМГ-133 и других, а также для применения во вновь разрабатываемых камерах КСО и КРН.

Техническая характеристика выключателей серии BB/TEL

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ.

12

Номинальный ток, А.

630, 1000



Номинальный ток отключения, кА

1 2,5

20

Сквозной ток короткого замыкания, наибольший пик, кА

32

52

Нормированное  процентное   содержание  апериодической составляющей, %, не более..

40

40

Время отключения полное, мс, не более.

25

25

Время отключения собственное, мс, не более.

15

15

Время включения собственное, мс, не более.

70

70

Ресурс по коммутационной стойкости при отключении:
номинального тока, операций "ВО"

50 000

50 000

(60 — 100) % от номинального тока отключения, операций

1 00

100

Ресурс по механической стойкости, операций "ВО".

50 000

50 000

Номинальное напряжение электромагнитов управления, В

220

220

Диапазон напряжений электромагнитов при включении,
% от номинального значения..

85—110

85— 11 0

Диапазон напряжений электромагнитов   при  отключении, % от номинального значения

65— 1 20

65— 1 20

Наибольший ток электромагнитов управления при номинальном напряжении, А

10

10

Срок службы до списания, лет

25

25

Масса, кг:





исполнение с межполюсным расстоянием 200 мм

32

32

исполнение с межполюсным расстоянием 250 мм

35,5

35,5



Условия эксплуатации выключателей

Вакуумные выключатели серии BB/TEL предназначены для эксплуатации в следующих условиях.
Климатическое исполнение и категория размещения У2 по ГОСТ 15150—69, при этом:
наибольшая высота над уровнем моря — до 1000 м;
верхнее рабочее значение температуры окружающего воздуха не должно превышать плюс 55 °С, эффективное значение температуры окружающего воздуха — плюс 40 °С;
нижнее рабочее значение температуры окружающего воздуха — минус 40 °С;
верхнее значение относительной влажности воздуха 1 00 % при температуре плюс 25 °С;
окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя;
рабочее положение выключателей в пространстве — любое.

Устройства управления вакуумными выключателями BB/TEL

Устройства управления вакуумными выключателями серии TEL являются неотъемлемой частью привода этих выключателей, хотя конструктивно они выполняются в виде отдельных модулей и могут быть установлены как в релейном отсеке шкафов КРУ, так и на выкатных элементах этих шкафов.
Устройства управления серии TEL обеспечивают функционирование вакуумных выключателей BB/TEL при управлении ими от любого источника постоянного, выпрямленного или переменного оперативного тока.

В настоящее время выпускаются следующие виды устройств управления:
блок управления BU/TEL-220-05;
блок управления BU/TEL-220-02.

Для адаптации блоков управления типа BU/TEL-01-220-05 к различным источникам оперативного питания и различным схемам вторичных соединений шкафов КРУ разработаны и выпускаются следующие дополнительные виды устройств управления:
блок управления и размножения сигналов PR/TEL-01; блок управления и размножения сигналов PR/TEL-03; блок питания ВР/TEL-01-220-02-У2; фильтр O/TEL-220-01; фильтр O/TEL-220-02;
блок автономного включения BU/TEL-220-02.
Выбор необходимых устройств управления для организации вторичных цепей модернизируемых КРУ определяется видом источника оперативного питания (аккумуляторная батарея, БПНС, БПТ, УПНС и др.), а также схемой цепей защит и управления этих КРУ. Выбор устройств управления для вновь разрабатываемых КРУ осуществляется на стадии их проектирования.

Предприятием "Таврида Электрик" разработан ряд схем подключения выключателя BB/TEL и устройств управления ко вторичным цепям шкафов различных КРУ.
В настоящее время разработан проект привода БУ/TEL-220-10У2, который совмещает в себе функции всех перечисленных устройств управления и является функционально взаимозаменяемым с большинством приводов других выключателей.

Модернизация КРУ с использованием вакуумных выключателей BB/TEL

Особенностью находящихся в эксплуатации ячеек КРУ, КРУН и камер КСО, КРН с выключателями различных заводов-изготовителей прежних лет выпуска является то обстоятельство, что на данный момент времени эти выключатели, как правило, являются устаревшими физически и морально, в то время как остальные элементы ячеек и камер еще вполне пригодны к эксплуатации и смогут прослужить определенное время.
Таким образом, при проведении реконструкции подстанций перед потребителем встает вопрос: либо закупать взамен устаревших ячеек КРУ или камер КСО новые ячейки и камеры в полном комплекте, либо оставить в эксплуатации существующие ячейки и камеры, заменив в них устаревшие выключатели на более современные.
Преимуществом второго пути решения проблемы является его экономичность, поскольку при реализации этого пути затраты осуществляются лишь на приобретение новых выключателей и их адаптацию к существующим ячейкам.
Затраты потребителя на реконструкцию могут быть сведены к минимуму, если приобретаемые выключатели будут обладать приемлемой ценой и относительно просто встраиваться в модернизируемые ячейки и камеры подстанций. Дополнительными факторами в пользу выбора того или иного выключателя могут быть простота их дальнейшего обслуживания и отсутствие необходимости ремонта в течение всего с рока служб ы.
Всем перечисленным требованиям в полной мере отвечают вакуумные выключатели серии BB/TEL, благодаря чему они успешно приходят на замену другим выключателям в существующих энергосистемах.
Для того, чтобы потребитель не испытывал затруднений в адаптации выключателей серии BB/TEL к существующим шкафам КРУ и камерам КСО, предприятием "Таврида Электрик" разработан и успешно внедрен в эксплуатацию ряд проектов, которые условно разделены на две основные группы:
реконструкция шкафов КРУ и камер КСО стационарного типа;
реконструкция шкафов КРУ с выкатными элементами.
Для реконструкции находящихся в эксплуатации шкафов КРУ (КСО) потребитель может:
заказать монтажный комплект и проводить реконструкцию своими силами;
пригласить для показательной реконструкции и обучения персонала специалистов предприятия "Таврида Электрик";
пригласить специалистов предприятия "Таврида Электрик" для монтажа объекта "под ключ".

Реконструкция шкафов КРУ с выкатными элементами

В настоящее время предприятием "Таврида Электрик" разработаны и успешно реализованы следующие проекты реконструкции шкафов КРУ с выкатными элементами.
1 . Замена выключателей типов ВК-1 0, ВКЭ-1 0 на вакуумные выключатели серии BB/TEL, установленные на выкатном элементе BЭ/TEL, в ячейках КРУ следующих типов: К-47, К-49, К-59, К-104, КМ-1, КМ-1Ф. Данный выкатной элемент применяется и во вновь выпускаемых КРУ.
2. Замена масляных выключателей на выключатели серии   BB/TEL   в   ячейках   зарубежного   производства:   К-03 (производство   Болгарии),   CSIM-1    (производство   бывшей ГДР).
Замена маломасляных выключателей различных типов на выключатели серии BB/TEL в ячейках следующих типов: КВВ0-2, КВС-09, КОФ-120, К-34, К-ШУ, К-YiY, К-IY.
3. Замена маломасляных выключателей серии ВМП на выключатели серии BB/TEL с применением универсального комплекта деталей сопряжения в шкафах КРУ следующих типов: КРУ2-10, КР-10/500, К-ХШ, К-37, К-ХП, К-XXYI.

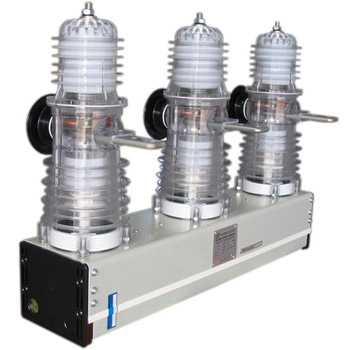

Выкатной элемент КРУ с вакуумными выключателями

Выкатные элементы тип ВЭ/TEL с вакуумными выключателями BB/TEL применяются в составе новых проектов комплектных распредустройств следующих типов:
К-104м — производства АООТ Московский завод "Электрощит";
К-59 — производства АО "Самарский завод "Электрощит";
КМВ — производства Ишлейского завода высоковольтной аппаратуры;
КРУН-6(10)Л — производства Люберецкого электромеханического завода.
Габаритные и присоединительные размеры выкатных элементов ВЭ/TEL совпадают с аналогичными размерами выкатных элементов с выключателями ВК-10 (ВКЭ-10). Выкатные элементы ВЭ/TEL поставляются потребителю в полностью собранном и отрегулированном виде, поэтому службам потребителя остается лишь вкатить этот выкатной элемент в ячейку КРУ и состыковать разъемы жгутов вторичных цепей выключателя с ответными частями разъемов релейного отсека шкафа КРУ.
Схема соединения вторичных цепей выкатного элемента ВЭ/TEL с выключателем ВВ/TEL и блоком управления ВU/TEL-220-05 согласована с ведущими КРУ-строительными заводами (МЭЩ, СЭЩ, ЗЗВА).
Схема соединения вторичных цепей выкатного элемента ВЭ/TEL с выключателем ВВ/TEL и приводом БУ/TEL-220-10 повторяет схему выкатного элемента с выключателем ВК-10 или ВКЭ-1 0.
Для выкатного элемента ВЭ/TEL с выключателем ВВ/TEL и приводом БУ/TEL-220-10 предусмотрена установка привода выключателя как в релейном отсеке шкафов КРУ, так и на выкатном элементе.


Для защиты от перенапряжений в комплекте с вакуумными выключателями рекомендуется применять ограничители перенапряжений.
Ограничители перенапряжений серий TEL на оксидно-цинковых нелинейных резисторах без искровых промежутков предназначены для защиты электрооборудования станций и сетей от коммутационных и атмосферных перенапряжений и используются для внутренней и наружной установки в сетях низкого, среднего и высокого переменного напряжения промышленной частоты 48 — 62 Гц.
По сравнению с вентильными разрядниками ограничители серий TEL имеют следующие преимущества:
глубокий уровень ограничения для всех видов волн перенапряжений;
отсутствие сопровождающего тока после затухания волны перенапряжения;
простота конструкции и высокая надежность в эксплуатации;
стабильность характеристик и устойчивость к старению; способность к рассеиванию больших энергий; непрерывное подключение к защищаемой сети; стойкость к атмосферным загрязнениям; малые габариты, масса и стоимость.

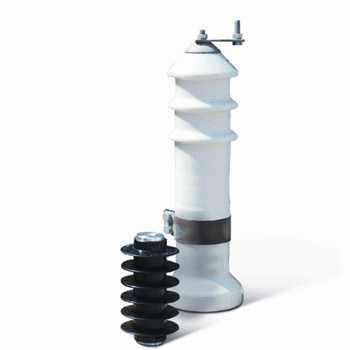

Конструкция и принцип действия ограничителей перенапряжения TEL

Ограничители серий TEL представляют собой разрядники без искровых промежутков, в которых активная часть состоит из металлооксидных нелинейных резисторов, изготавливаемых из окиси цинка (ZnO) с малыми добавками окислов других металлов.
Высоконелинейная вольт-амперная характеристика резисторов позволяет длительно находиться под действием рабочего напряжения, обеспечивая при этом глубокий уровень защиты перенапряжений.
Резисторы опрессовываются в оболочку из полимерных материалов, которая обеспечивает заданную механическую прочность и изоляционные характеристики. Полимерный корпус обеспечивает надежную защиту от всех внешних воздействий на протяжении всего срока службы. Эта конструкция отлично зарекомендовала себя во всех условиях эксплуатации, включая районы с высоким уровнем атмосферных загрязнений.
В нормальном рабочем режиме ток через ограничитель носит емкостной характер и составляет десятые доли миллиампера. При возникновении волн перенапряжений резисторы ограничителя переходят в проводящее состояние и ограничивают дальнейшее нарастание напряжения на выводах. Когда перенапряжение снижается, ограничитель возвращается в непроводящее состояние.
Ограничители серий TEL были испытаны в соответствии с различными стандартами на взрывобезопасность. При возникновении импульсов тока, значительно превышающих расчетный уровень, разрушение ограничителя происходит без взрывного эффекта.
Все испытания показали отсутствие разрушительных эффектов на окружающую среду, что является принципиальным отличием от ограничителей в фарфоровом или другом прочном корпусе.





Всего комментариев: 0


ukrelektrik.com

Кассетный выдвижной элемент квэ/tel с вакуумным выключателем ВВ/TEL. Устройство и работа выдвижного элемента

Кассетный выдвижной элемент

КВЭ/TEL

с вакуумным выключателем ВВ/TEL

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

ТШАГ 674722.048 ТО

2004

СОДЕРЖАНИЕ

1 Введение............................................................................................................ 3

2 Назначение изделия.......................................................................................... 3

3 Условия эксплуатации...................................................................................... 3

4 Структура условного обозначения.................................................................. 3

5 Типоисполнения КВЭ/TEL.............................................................................. 4

6  Технические характеристики.......................................................................... 4

6.1  Параметры КВЭ/TEL......................................................................................... 4

7  Устройство и работа выдвижного элемента.................................................. 5

7.1  Состав КВЭ/TEL................................................................................................. 5

7.2  Устройство КВЭ/TEL......................................................................................... 5

7.3  Возможности КВЭ/TEL..................................................................................... 6

7.4  Вакуумные выключатели ВВ/TEL.................................................................... 6

7.5  Кассетное основание КВЭ/TEL........................................................................ 7

7.6  Устройство кассетного основания.................................................................... 8

7.7  Розеточные контакты......................................................................................... 9

7.8  Счетчик срабатываний..................................................................................... 10

7.9 Кронштейн перемещения защитных шторок................................................. 10

8 Блокировки КВЭ/TEL..................................................................................... 10

8.1  Блокировки........................................................................................................ 10

8.2  Дополнительная блокировка........................................................................... 11

9  Электромонтаж кассетного выдвижного элемента.................................... 11

9.1  Устройства управления.................................................................................... 11

10 Требования безопасности............................................................................. 11

11 Подготовка к работе..................................................................................... 11

12 Транспортирование....................................................................................... 12

13 Хранение........................................................................................................ 12

14 Гарантийные обязательства......................................................................... 13

ПРИЛОЖЕНИЯ

Приложение 1.  КВЭ/TEL-10-20/630У2 исп.067.

КВЭ/TEL-10-20/1000У2 исп.067.

Приложение 2.  КВЭ/TEL-10-20/1250У2 исп.091 (в разработке).

Приложение 3.  КВЭ/TEL-10-20/630У2 исп.046(055).

КВЭ/TEL-10-20/1000У2 исп.046(055).

Приложение 4.  КВЭ/TEL-10-20/1250У2 исп.108(092) (в разработке).

КВЭ/TEL-10-31,5/1600У2 исп.110(095) (в разработке).

Приложение 5.  КВЭ/TEL-10-31,5/2000У2 исп.110(095) (в разработке).

Приложение 6.  Схема электрическая принципиальная (БУ/TEL в релейном отсеке). Приложение 7.  Пример общего вида  КРУ с КВЭ/TEL-20/1000У2 исп.067 Приложение 8.  Упаковка КВЭ/TEL. Приложение 9. Схема строповки КВЭ/TEL.

1  Введение

Техническое описание (далее по тексту ТО) кассетного выдвижного элемента серии КВЭ/TEL (далее по тексту КВЭ/TEL) с выключателем вакуумным серии ВВ/TEL (далее по тексту ВВ/TEL) предназначено для изучения конструкции изделия и принципа его действия.

В настоящем документе приведены технические характеристики КВЭ/TEL, условия их применения, описаны устройство и принцип работы КВЭ/TEL, изложены требования безопасности.

При изучении изделия рекомендуется также изучить руководство по эксплуатации на вакуумный выключатель серии ВВ/TEL ТШАГ 674152.003 РЭ изм.1, а также руководство по эксплуатации на блоки управления БУ/TEL -12 ТШАГ 468332.034 РЭ изм.1 или BU/TEL - 05А ИТЕА 468332.021 РЭ совместно с блоком питания ВР/TEL - 02А ИТЕА 436535.007 РЭ.

2  Назначение изделия

КВЭ/TEL соответствует требованиям технических условий ТШАГ 674722.003ТУ и ГОСТ 687. КВЭ/TEL предназначен для коммутации электрических цепей в нормальных и аварийных режимах в шкафах комплектных распределительных устройств (далее по тексту КРУ) внутренней и наружной установки номинальным напряжением до 10 кВ трехфазного переменного тока частотой 50 Гц для систем с изолированной нейтралью.

КВЭ/TEL предназначен для использования в новых сериях шкафов КРУ со средним расположением выключателя.  Габариты и конструктивные особенности кассет представлены в приложениях 1 - 8.  По согласованию с заказчиком габариты КВЭ/TEL могут быть откорректированы под конкретное КРУ.

3  Условия эксплуатации

КВЭ/TEL изготавливается в климатическом исполнении У2 по ГОСТ 15150 и рассчитан для работы в следующих условиях:

•  высота над уровнем моря – до 1000 м;

•  верхнее значение температуры окружающего ВЭ воздуха в КРУ – плюс 55ºС;

•  нижнее значение температуры окружающего ВЭ воздуха в КРУ – минус 40ºС; • окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры выключателя, тип атмосферы II, промышленная по ГОСТ 15150;

КВЭ/TEL предназначены для работы в стандартных циклах «О-0,3с-ВО», «О-0,3с-ВО -15с-ВО», «О-0,3с-ВО-180с-ВО».

4  Структура условного обозначения

Структура условного обозначения кассетного выдвижного элемента: КВЭ/TEL -____ - _____ /___-У2 исп. ХХХ

Номинальное напряжение, кВ [10]

Ном. ток отключения, кА[20; 31,5]

Номинальный ток, А[630, 1000, 1250, 1600, 2000]

Климатическое исполнение и категория размещения по ГОСТ 15150

Код исполнения вакуумного выключателя ВВ/TEL

5  Типоисполнения КВЭ/TEL.

Типоисполнения КВЭ/TEL приведены в табл.1 Габаритные размеры приводятся в приложениях 1 – 8.

Таблица 1

Обозначение

Исполнение

Ном. ток отключения;

Iоткл.ном.

Номинальный ток;

Iном.

Межфазное расстояние;

А, мм

Приложение

КВЭ/TEL – 10 – 20/630 У2

067

20

630

150

1

046

200

3

055

210

3

КВЭ/TEL – 10 – 20/1000 У2

067

20

1000

150

1

046

200

3

055

210

3

КВЭ/TEL – 10 – 20/1250 У2*

091

20

1250

150

2

108

200

4

092

210

4

КВЭ/TEL – 10 – 31,5/1600 У2*

110

31,5

1600

200

4

095

210

4

КВЭ/TEL – 10 – 31,5/2000 У2*

110

31,5

2000

200

5

095

210

5

* - исполнение находится в разработке;

6  Технические характеристики

6.1  Параметры КВЭ/TEL

Параметры КВЭ/TEL приведены в табл. 2

Таблица 2

п/п

Наименование параметра

КВЭ/TEL-10-

20/630 У2

КВЭ/TEL-1020/1000У2

КВЭ/TEL-10-

20/1250* У2*

КВЭ/TEL-1031,5/1600 У2*

КВЭ/TEL-10-

31,5/2000 У2*

1

Номинальное напряжение, кВ

10

2

Наибольшее напряжение, кВ

12

3

Номинальный ток, А

630

1000

1250

1600

2000

4

Номинальный ток отключения, кА

20

20

20

31,5

31,5

5

Ток электродинамической стойкости, наибольший пик, кА

51

51

51

80

80

6

Номинальное напряжение устройства управления, В  (при управлении от

БУ/TEL-100/220-12-

01A, 02А и 03А)

                                                  =110/220;

                                               ~100/127/220

7

Ресурс            по коммутационной стойкости при номинальном токе, циклов «ВО»

                              50 000

30000

8

Масса, не более, кг

∼60

∼65

∼70

∼75

∼80

9

Ход КВЭ/TEL в ячейке КРУ, мм

200

* - исполнение находится в разработке

Габаритные и установочные размеры исполнений КВЭ/TEL приводятся в приложе- ниях 1 ÷ 5

7  Устройство и работа выдвижного элемента

7.1  Состав КВЭ/TEL

КВЭ/TEL состоит из следующих основных узлов (см. Рис.1):

1)  Вакуумный выключатель серии ВВ/TEL

2)  Основание КВЭ/TEL  3) Металлоконструкция

4)  Комплект ошиновки

5)  Комплект изоляции ошиновки (в разработке)

6)  Розеточные контакты серии КР/TEL

7)  Кнопка электрического/механического отключения

8)  Кнопка электрического включения

9)  Механическая индикация положения контактов

10)  Счетчик срабатываний

11)  Кронштейны перемещения защитных шторок

12)  Опорная изоляция (для ряда исполнений КВЭ/TEL на номинальный ток до 1000А)

13)  Разъем цепей управления (HARTING)

14)  Электромонтажный комплект

15)  Шина заземления КВЭ/TEL

Рис.1

7.2  Устройство КВЭ/TEL.

Кассетный выдвижной элемент обеспечивает механическое соединение шкафа с выключателем. Между контрольным и рабочим положением в КРУ (при закрытой двери шкафа) выдвижная часть перемещается вручную при помощи рукоятки, входящей в комплект КВЭ/TEL.

Рабочее и контрольное положение КВЭ/TEL точно регистрируется вспомогательными переключателями, которые срабатывают в конечных фиксированных положениях КВЭ/TEL в КРУ (рабочем и контрольном).

7.3  Возможности КВЭ/TEL

КВЭ/TEL позволяет:

•  Перемещать выключатель вручную при закрытой двери отсека выкатного элемента.

•  Устанавливать на корпус тележки различные по конструкции кронштейны перемещения защитных шторок.

•  Управлять выключателем удлиненной тягой через закрытую дверь КРУ.

•  Контролировать число срабатываний выключателя при помощи счетчика на фасадной части КВЭ/TEL.

•  По согласованию с заказчиком возможно выполнить различные по номинальному току КВЭ/TEL с различными (отличными от приводимых в приложении размеров) межконтактными расстояниями (например, 280 мм и 310 мм при прочих равных габаритах КВЭ/TEL) для исключения возможности случайного вкатывания КВЭ/TEL в КРУ, не предназначенное для данного номинального тока (см. Рис.2).

КВЭ/TEL-10-20/630У2исп.046                        КВЭ/TEL-10-31,5/1600У2исп.110

Рис.2

По согласованию с заказчиком возможна корректировка межконтактного расстояния КВЭ/TEL под конкретное КРУ.

Для обеспечения необходимой изоляции в КРУ для КВЭ/TEL проектируются группа дополнительных изоляционных колпаков, изображенных на рисунке 2.

7.4  Вакуумные выключатели ВВ/TEL.

В КВЭ/TEL применяются вакуумные выключатели серии ВВ/TEL различных

vunivere.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
