Фальцепрокатный станок - принцип и схема работы станка

В практике выполнения работ по обустройству стальной листовой кровли часто используется фальцевое соединение смежных полос (картин). Для формирования на заготовке соответствующего профиля необходим фальцепрокатный станок. Такое оборудование может иметь электромеханический или (для небольших объемов производства) даже ручной привод.

Сущность операции фальцовки

Фальцовка — разновидность продольного профилирования тонколистового металла, отличающаяся тем, что деформированию подвергаются торцевые участки исходного металла. При этом конечный профиль листа может иметь следующую конфигурацию:

  1. Стоячего фальца, как одинарного, так и двойного. Используется для последующего продольного соединения полос, преимущественно на плоских заготовках. Для прокатки двойных фальцев потребуется двухпозиционный фальцепрокатный станок.
  2. Лежачего фальца, с различным углом наклона полки — от 45 до 900. Соединение востребовано при изготовлении элементов воздуховодов и вентиляционных систем. При наклонной полке получается круглая или овальная труба, а при прямой — прямоугольная или квадратная.
  3. Реечного или Г-образного фальца — наиболее простого в изготовлении, но впоследствии требующего дополнительной соединительной детали — рейки, которая перекрывает стык между смежными панелями.
  4. Двойного или, так называемого, Питтсбургского фальца. Такой тип соединения используется преимущественно при монтаже воздуховодов со сложными, пространственно располагающимися элементами.

Тип фальца влияет только на рабочий профиль прокатывающих роликов и их взаимное расположение.

Поскольку фальцовка по любому из вышеприведенных вариантов предполагает двойной изгиб материала в зоне деформирования, то ее применяют только для металлов с высокой пластичностью — низкоуглеродистой стали, жести, меди. Наличие поверхностного антикоррозионного покрытия влияния на технологию фальцовки не оказывает. Хотя энергетические затраты на прокатку фальцев весьма малы, для станков с ручным приводом лучше ограничиться исходным материалом, толщина которого была бы не выше 0,7…0,8 мм.

Схема деформировании металла

Перед конструированием своего фальцепрокатного станка необходимо определиться, с каким исходным сортаментом будет работать устройство. Это может быть лист, полоса или рулон. Станок с неприводной рулонницей удовлетворительно сможет обслуживаться вручную, если вес установленного рулона не превышает 75…100 кг. Этому условию соответствует стальной прокат 0,8×1250 длиной 3000 мм (по ГОСТ 19904). Широкая полоса с теми же размерами сечения по ГОСТ 503 может иметь длину до 10000 мм, и, следовательно, вес до 300 кг, что потребует для работы на станке двух рабочих.

Таким образом можно, сообразно размерам имеющейся производственной площади, определиться с размерами исходного металла. Использование длинномерных профилей позитивно скажется на производительности станка, однако усложнит его конструкцию — потребуется еще переход резки проката дисковыми или призматическими ножами. Впрочем, резка нужна и для обрезки остатка уже профальцованного материала.

Учитывая это, технология фальцовки прокаткой на фальцепрокатном станке своими руками будет включать в себя:

  1. Заправку исходного профиля в подающие ролики. В случае рулона не лишней окажется и пара более широких роликов для правки листовой/полосовой заготовки.
  2. Прокатку фальца на нескольких парах рабочих роликов (оптимально — до трех, однако, при пониженных требованиях к точности фальца, можно обойтись и одной парой).
  3. Обрезку торца готового изделия в требуемый размер. Операция может производиться при помощи роликовых ножей с кулачковым приводом от распределительного вала агрегата.

Конструкция станка и требования к ней

Для обеспечения требуемого качества фальцовки рабочие ролики должны устанавливаться на короткие жесткие оси в подшипниковые узлы. Достаточной жесткостью должен обладать и стол станка. Габаритные размеры оборудования рассчитываются под наиболее употребительный профиль исходной заготовки. Станок состоит из:

  1. Станины (для повышения мобильности станка ее можно установить на колеса).
  2. Рабочего стола.
  3. Набора сменных плит под различную конфигурацию фальца (хотя по минимуму потребуется и одна; в этом случае на столе уже заранее должны быть изготовлены необходимые пазы, размеры которых должны соответствовать размерам фальца и толщине металла).
  4. Опорной рамы с подшипниками скольжения под оси рабочих роликов. Консольное расположение роликов, с рамой по продольной оси станка, снизит общую жесткость устройства, хотя и уменьшит его габаритные размеры. Альтернативное решение — коробчатая рама с размещением осей в двух опорах. В этом случае там можно предусмотреть посадочные места под установку дополнительных пар рабочих роликов. Рама устанавливается на четырех подпружиненных осях.
  5. Направляющих, по которым будет перемещаться заготовка в процессе прокатки
  6. Цепной передачи крутящего момента от приводной рукоятки на рабочие ролики. Первая пара роликов будет вращаться от рукоятки, а остальные — от сил трения захвата роликами исходного материала.
  7. Кулачкового распределительного вала, который будет осуществлять прижим материала к рабочим роликам, и, при наличии механизма отрезки отхода, управлять действием роликовых ножей.
  8. Защитного кожуха (необходим, если фальцепрокатный станок будет устанавливаться вне помещения).

Схема фальцепрокатного станока

Особенности сборки станка

Станину изготавливают сваркой из профильного проката — швеллеров и уголков. Ввиду отсутствия ударных нагрузок, для станины можно принять сталь типа Ст.3 или Ст. 3пс. Ее высота должна обеспечивать удобство работы на станке, а длина — соответствовать длине исходной заготовки. Прогиб станины под расчетной нагрузкой фальцовки не должен быть более 0,2…0,3 мм на 1 пог.м.

Для торцевых опор станины можно использовать литые поворотные колеса от строительных тачек: данные изделия линейки размеров 324-250 способны выдерживать нагрузки до 230 кг, чего вполне достаточно для обеспечения устойчивости станка при его работе.

Выверив по уровню рабочую плоскость рамы, размечают и монтируют рабочий стол. Его поверхность должны быть тщательно отшлифована, чтобы исключить задиры при фальцовке и снизить усилие продвижения полуфабриката через рабочие ролики. В столе (или сменных плитах) предварительно выполняют пазы под течение металла во время прокатки фальца. Пазы лучше изготавливать на координатно-строгальном или горизонтально-фрезерном станке. В качестве материала стола принимают горячекатаную листовую сталь толщиной от 20 мм.

Оси с подшипниками размещают на столе при строгой выверке их расположения относительно пазов в столе, после чего закрепляют. Затем на оси по посадке с натягом монтируют рабочие ролики (сменные ролики можно устанавливать на шпонках).

Поверх роликов в своих опорах устанавливают прижимное устройство и распределительный вал с хотя бы тремя парами кулачков: первая пара прижимает ролики к деформируемому материалу, вторая — производит вращение роликов, третья — управляет работой механизма отрезки.

По обе стороны от осей роликов устанавливают направляющие. Они должны быть изготовлены из инструментальной стали и тщательно отшлифованы. Для одностороннего варианта конструкции достаточно одной направляющей, соответственно, слева или справа.

Фальцепрокатный станок такого исполнения можно легко перемещать. Например, поднимать на кровлю строящегося здания, что заметно сократит трудоемкость работ.

wikimetall.ru

Станок фальцепрокатный сфп 700


Какой ручной фальцепрокатный станок лучше?

Работы, связанные со строительством зданий и монтажом кровли проходят с применением современного оборудования.

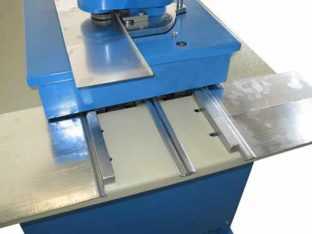

Ручной фальцепрокатный станок

Для этого используются станки для создания швов. Это может быть самодельный станок, изготовленный своими руками, либо заводской аналог, например фальцепрокатный станок СФП 700.

Для чего нужен ручной фальцепрокатный станок?

Для создания кровли из фальцевого покрытия используется листовой или рулонный металл. Кромки такой кровли соединяются посредством особого шва – фальца. Формирование водонепроницаемого фальцевого шва возможно при использовании такого устройства как фальцепрокатный станок lc 12r или СФП 700.

Основное предназначение такого агрегата – обеспечение механической гибки листового металла для кровли с целью создания швов. Аренда фальцепрокатного станка актуальна в том случае, если объем проводимых работ не будет большим.

В ходе применения устройства марки СФП 700 все виды кровли можно сделать в виде рулонов, а не отдельно положенных листов. Используя станок модели СФП 700, есть возможность существенно сократить время выполнения работ в несколько раз, повысить производительность труда и сократить до минимума количество поперечных швов кровли.

Аренда фальцепрокатного станка позволяет создать двойной или даже тройной замок на стыках кровли, а готовые панели будут оснащены прокатными ребрами жесткости. Эти элементы значительно увеличат прочность всей конструкции и улучшат внешний вид кровли.

Станок нужен для формирования водонепроницаемого фальцевого шва на листе металла

Аренда фальцепрокатного станка актуальна и в тех случаях, когда необходимо сформировать кровельную картину прямоугольной, клиновидной или трапециевидной формы. Кроме того ручной агрегат СФП 700 может быть использован для создания:

  • кровель;
  • воздухоотводов;
  • дымоходов;
  • отливов;
  • откосов;
  • систем водосточных труб;
  • декоративных кровельных изгибов.

Ручной станок СФП 700 предназначается для изготовления различных профилей на краях заготовок или листов из оцинкованной стали. Также могут использоваться материалы с полимерным или лакокрасочным покрытием.

Единственным существенным недостатком представленного станка является высокая стоимость и большие габариты некоторых моделей. Однако, такой агрегат, как СФП 700 и его аналоги отличаются:

  • адаптивностью к условиям современных строительных площадок;
  • отсутствием повреждений покрытия материала;
  • высоким качеством изготовленных панелей;
  • возможностью изготовления прямолинейных панелей;
  • наличием ступенчатой переналадки для нужной ширины заготовки.

к меню ↑

Особенности устройства

Ручной станок модели СФП 700 имеет такие модули как формирующее устройство, станину и электропривод. Станина представлена в виде сварной металлоконструкции, на которой размещаются валы.

Стальные вальцы протягивают металлическую полосу вдоль станка

Они обеспечивают формирование ровного сварочного шва. Формирующее устройство протягивает металлическую полосу вдоль станка. Таким образом, создаются ребра жесткости и составные элементы двойного фальца, необходимые для замкового соединения элементов кровли.

Если нужно изменить ширину металлической полосы, то устройство вручную перенастраивается под новый размер. Электрический привод агрегата СФП 700 состоит из электродвигателя, передачи цепного типа и редуктора на червячной тяге. Самодельный станок можно дополнительно укомплектовать роликовым размоточным устройством.

Оно предназначается для монтажа, разматывания и дальнейшей подачи металла в рулонах. Также агрегат может быть оснащен устройством, соединяющим листы в непрерывное кровельное полотно. В подвижную часть станка входит два перемещающихся штока, соединенных между собой прижимным угольником.

Процесс вальцовки на станке

Подвижное устройство крепится с помощью пружин вверху станины. Оно помогает вставлять лист металла и вынимать его после того, как кромка будет согнута. Профилирующий механизм размещается на трубчатой раме из стали. Ролики этого элемента изготавливаются с применением стали, покрытой особой финишной отделкой.

Она защищает элементы от появления коррозийного налета. Самодельный агрегат может быть оснащен как ручным, так и автоматическим обжимным устройством. Кроме того самодельный станок для удобства транспортировки необходимо оснастить четырьмя колесами. к меню ↑

Обзор распространенных заводских моделей

Мобильное устройство для гибки кровли СФП-700 способно производить панели, оснащенные двойным стоячим фальцем. Станок может работать со всеми разновидностями кровельного металла, в том числе со сталью, медью, цинком или полимерными покрытиями.

Он оснащен шесть рабочими клетями и имеет оптимизированную конфигурацию профилировочных роликов. Они обеспечивают высокое качество изготавливаемого покрытия. При работе на строительной площадке представленный станок может одновременно обслуживать до двух кровельных бригад. Среди преимуществ следует выделить:

  • небольшой вес и габариты устройства;
  • простую и надежную конструкцию;
  • возможность ступенчатой регулировки ширины будущих панелей от 200 до 700 мм;
  • возможность изготовления различных типов панелей – прямых, трапециевидных, односторонних;
  • возможность установки механического двигателя (при отсутствии электросети).

Фальцепрокатный станок lС 12R, как и его аналог ручной фальцепрокатный станок lc 12r (ФПС) также производят подготовку краев заранее раскроенных кровельных листов. Модель с обозначением «R» производит накатку 5 разновидностей фальцев, в том числе и стоячего по радиусу.

Ручной фальцепрокатный станок lc 12r

Как и фальцепрокатный станок lc 12dr, устройство с маркировкой «DR» также способно накатывать до 5 видов разных фальцев. Дополнительное преимущество устройства в том, что оно может формировать соединительную рейку.

Фальцепрокаточные станки моделей СТД-11019А и СТД-11019А-01 также могут быть использованы для фальцевой прокатки, создания соединительных реек и элементов, а также для прямоугольных воздухоотводов. Устройства могут работать с тонколистовыми низкоуглеродистыми видами сталей любой марки.

Толщина листа может колебаться от 0,5 до 1 мм. Представленные агрегаты отличаются:

  • пониженными шумовыми характеристиками рабочего привода;
  • улучшенными возможностями для регулирования роликов;
  • новой электрической схемой управления станком;
  • наличием винтовых опор для установки без подготовленного фундамента.

к меню ↑

Делаем фальцепрокатный станок (ФПС) своими руками

Станок при желании можно изготовить не только из металла, но и из дерева. Он сможет сгибать металлические и алюминиевые листы небольшой толщины. Укрепляется конструкция с помощью металлических уголков.

Обжимной пуансон крепится к основанию при помощи гаек барашкового типа, снизу которых размещаются шайбы с соответствующим диаметром. По необходимости пуансоны можно изготовить с разными размерами. Особенно удобно это в тех случаях, когда предполагается обработка листов с разной толщиной.

Ели нужно изготовить листогиб для работы с более толстыми металлическими листами, то вместо дерева лучше использовать швеллера и уголки.

Для создания такого агрегата будет нужен сварочный аппарат для соединения деталей. При этом детали конструкции будут аналогичными: пуансон, обеспечивающий прижим, основание и сам прижим.

Все детали должны быть с увеличенными размерами для обеспечения работы с более масштабными расходными материалами. Важно проследить за тем, чтобы пуансон и прижим были короче основания на 5-7 мм. После того, как прижим будет установлен в нем нужно просверлить два отверстия для крепежных болтов.

Самодельный ручной фальцепрокатный станок

Рычаг можно сделать из арматурного прута, который предварительно выгибается и приваривается к уголкам. Диаметр прута не должен быть меньше 15 мм. Далее конструкция оснащается боковыми защитными панелями. С этой целью можно использовать листовую сталь с толщиной в 5 мм.

Перед тем как листы приварить, следует заранее рассчитать их будущее местоположение.

Для этого необходимо провести пробную сборку. В тисках следует зажать пуансон и основание таким образом, чтобы рабочая зона угла пуансона и швеллер, закрепленный на основании, располагались в одной плоскости. Зазор между деталями не должен превышать 1 мм. После этого защитные панели надеваются на ось пуансона и привариваются в нескольких местах.

Далее можно произвести тестовую гибку металла, используя с этой целью тонкие листы. При проведении работ можно производить калибровку аппарата. С этой целью боковые листы не следует приваривать окончательно. После корректировки их можно будет закрепить должным образом. к меню ↑

Как работает ручной фальцепркатный станок? (видео)

 Главная страница » Для гибки

ostanke.ru

Кровельные станки СФП-700 в Москве

Москва Санкт-Петербург Астрахань Белгород Благовещенск Брянск и область Великий Новгород Владимир и обл Владивосток Волгоград Вологда и обл Череповец Воронеж Екатеринбург и обл Нижний Тагил

Иваново Ижевск Иркутск Казань (Татарстан) Калуга и обл Кемерово Краснодар и край Красноярск Набережные Челны Новосибирск Новороссийск Курск Липецк Нижний новгород Дзержинск

Новокузнецк Омск Орел Оренбург Пенза Пермь Петрозаводск Псков Ростов-на-Дону Ставрополь Самара и обл Тольятти Саранск Саратов Смоленск

Сургут Сыктывкар Тамбов Тверь Тула Тюмень Уфа и республика Чебоксары Чита Ярославль и область Респ. Казахстан

Все записи Все записи

Мобильный кровельный станок СФП-700 производит панели для фальцевой кровли с двойным стоячим фальцем. Станок работает со всеми типами кровельного металла (сталь, в т.ч. с полимерным покрытием, медь. в т.ч. патинированная, алюминий, алюцинк, цинк-титан) в рулонах и листах. Шесть рабочих клетей и оптимизированная конфигурация профилировочных роликов обеспечивают высокое качество получаемых кровельных панелей. При работе на стройплощадке кровельный станок СФП-700 обслуживает одновременно две бригады кровельщиков.

Кровельный станок сфп 700 нужен для изготовления фальцевой кровли.  Процесс производства строится на использовании современной рулонной технологии. Избегая ненужных горизонтальных соединений, вы можете делать кровельные картины по всей длине ската. Конечно, кровельное железо  стоит занчительно меньше, чем листы металла. Подъём рулона на кровлю чрезвычайно удобен. Скорость производства, если сравнивать с ручным методом, в несколько  раз выше.

Пара больших заказов и автоматическое оборудование сразу же окупится.

Обязательно обратите внимание на преимущества, которые даёт кровельный станок сфп 700:

Вам не нужно больше перестраивать ролики вручную. Ширина материала подвергающегося обработке плавно регулируется поворотом ручки. Станок очень легко подстраивается под ширину рулона.

Хорошая прокатка картины. Отсутствие волн обеспечивают семь пар прокатывающих роликов.

Для того, чтобы сделать прокатку верхнего фальца используют уникальные составные ролики. Каждый из роликов разделён на две независимые части, и они закреплены на одной оси. Данная схема позволяет избегать царапин на поверхности, которая подвергается обработке. Это имеет важность, если Вы работаете с действительно дорогими материалами или с картинами с покрытием.

Кровельный станок мобипроф сфп 700 просто необходим, если вы занимаетесь изготовлением кровли. Возможности этого станка действительно впечатляют!

Ознакомьтесь со значениями в техническом паспорте и если они соответствуют тем требованиям, которые вы предъявляете к своему производству, то сделайте верный шаг и приобретите станок!

Преимущества кровельного станка СФП-700:

  • кровельный станок СФП-700 идеально подходит для использования на стройплощадке благодаря небольшой массе и габаритам;
  • простая и надёжная конструкция значительно снижает эксплуатационные расходы;
  • ступенчатая регулировка ширины кровельной панели в пределах 250 – 700 мм;
  • изготавливает кровельные панель-картины прямой и трапециевидной формы, а также с односторонним фальцем;
  • возможна установка дополнительных роликов для проката рёбер жёсткости двух видов на поверхности кровельной панель-картины;
  • возможна установка комплекта для формирования кровельных картин арочной формы;
  • в условиях отсутствия электросети вместо электродвигателя возможна
  • два года гарантии и бессрочная сервисная поддержка российского производителя.
    Кровельный станок Мобипроф СФП -700в комплекте
    Разматыватель рулона на 500 кгв комплекте
     для поперечной резки заготовки перед профилированиемдополнительно
    дополнительно
    дополнительно
    Комплект профилировочных роликов для проката дополнительно
    Комплект профилировочных роликов для проката дополнительно
    Комплект профилировочных роликов для проката дополнительно
    Комплект роликов для проката фальца высотой 35 ммдополнительно
Ширина обрабатываемого материала, мм250 – 700
Толщина обрабатываемого материала, мм0,5 – 0,7
Высота фальца, мм25
Скорость проката, м/мин6
Потребляемая мощность, кВт0,55
Напряжение питания, В380
Размеры, ДхШхВ, мм1450х825х830
Масса, кг140

Отзывов пока нет.

Добавить отзыв

stanko-prof.ru

Станок фальцепрокатный СФП-700 220Вольт в прокат

  прайс на аренду станков.xlsx

Фальцепрокатный станок СФП-700 сконструирован и изготовлен в России с учетом потребностей российских кровельщиков. Станок может накатать до 1000 м.кв. кровельных картин в смену. Легок в транспортировке и переноске. Может быть установлен непосредственно на кровле.

Доставка:

Доставка осуществляется круглосуточно.

Доставка 1 станка в пределах МКАД 1500 руб, за МКАД 30 руб/км.

Станки привозятся на микроавтобусе, поэтому для выгрузки - приемки фальцепрокатного станка на площадке желательно должно быть 4 человека.

Технические характеристики:

Толщина металла (алюминий 250 N/mm2) - 0.5 - 0.8 ммТолщина металла (400 N/mm2) - 0.5 - 0.8 ммТолщина металла (нержав. сталь 600 N/mm2) - 0.5 - 0.7 ммТолщина металла (нержав. сталь 800 N/mm2) - 0.5 ммРабочая скорость - 5 м/минВысота фальца - 25 ммШирина ленты - 450 - 700 ммЭлектропитание, В/Гц     220/50Потребляемая мощность, кВт     0.75Габариты:Длина - 1450 ммШирина - 870 ммВысота - 830 мм

Вес - 140 кг

Комплектация:

Станок отправляемый к Вам на объект комплектуется размотчиком на 200 кг.

Вам необходимо предусмотреть наличие подмостей для приема выходящей из станка прокатаной кровельной картины, подмости должны быть кратны длинне прокатываемой картины. Так же необходимо обеспечить питание станка, данный станок укомплектован двигателем 220 Вольт.

Станок фальцепрокатный СФП700 идеальный вариант для изготовления фальцевых картин на строительной площадке. Станок надежен, неприхотлив и не требует высокой квалификации для работы с ним. Жестянщик-кровельщик должен уметь настраивать станок на требуемую ему ширину расстановку вальцующих роликов. В зависимости от расстаноки роликов получается заданной ширина кровельна я картина. После изготовления кровельных картин можно приступать непоследственно к укладке кровельных картин и собственно монтажу кровли

sk-megaprof.ru

i-perf.ru

Общие сведения о фальцепрокатных станках - СамСтрой

Современный фальцепрокатный станок служит для создания заготовок под разные виды фальцев. Я поэтапно расскажу о принципе действия, видах и популярных моделях станков, а также объясню, как сделать фальцовщик своими руками.

Фальцевая кровля считается одной из самых долговечных.

Технология производства

Фальцепрокатный станок незаменим как при обустройстве самой фальцевой кровли, так и для изготовления вспомогательной кровельной фурнитуры. Сюда относятся элементы водосточной системы, фронтальные и торцевые свесы кровли, а также с его помощью делают вентиляционные короба из оцинковки.

Виды фальцев

Фальцевое соединение представляет собой скрутку между двумя смежными листами металла, а чтобы обустроить эту скрутку, нужно загнуть фальц по краю листа, вот как раз для загиба этого фальца и нужен фальцепрокатный станок.

Фальцевых соединений существует 2 — это одинарный и двойной фальц, плюс фальцы могут быть стоячими и лежачими.

От выбора соединения зависит уровень герметичности.

Одинарный фальц считается основой, здесь один лист просто загибается под 90º, а на втором листе делается своеобразный зацеп и после соединения этот зацеп обжимается;

Двойной фальц можно назвать аналогом одинарного, только скрутка делается в 2 оборота. Чтобы так завернуть металл размер зацепа в заготовке должен быть меньше, в среднем порядка 5-7 мм, а высота заготовки делается наоборот, больше.

Что касается лежачих вариантов соединения, то они точно такие же, как стоячие, только завернуты набок.

Сейчас довольно часто встречаются Г-образные кровельные фальцы, какой-либо практической пользы от такого соединения нет, оно не лучше и не хуже двойного загиба, но многие считают, что так кровля выглядит намного эффектней.

Особенно хорошо Г-образный фальц выглядит на скругленных радиусах.

При подборе оборудования учтите, что есть станки для обустройства лежачих фальцев, стоячих фальцев и универсальные агрегаты, которые могут перестраиваться по необходимости под любые виды загиба.

Общие сведения о станках

Главное достоинство фальцевой кровли в том, что покрытие получается монолитным, без каких-либо крепежных или соединительных отверстий. Но кровельный металл сам по себе довольно тонкий и делать заготовки на производстве, а потом транспортировать их на объект неудобно, а зачастую и нереально.

Небольшой фальцевый станок кардинально меняет ситуацию. С таким оборудованием можно делать заготовки непосредственно на объекте, более того, существуют модели, которые можно установить прямо на крыше.

Есть еще один важный нюанс: для загибания кромки листов нужен фальцепрокатный станок, а чтобы сделать двойной фальц и опрессовать соединение доведя его до конечного результата, используется фальцеосадочный станок.

Фальце осадочный станок в разы сокращает время обустройства кровли.

Зачастую толщина металла для кровельных работ колеблется в районе 0,5-1 мм, при этом максимум составляет 1,2 мм. Но хороший станок для фальцевой кровли рассчитывается под работу с металлом от 0,3 до 1,5 мм.

Такое оборудование уже ближе к профессиональному, и на нем можно делать не только кровельные картины, но еще гнуть заготовки под разного рода водосточные или вентиляционные трубы, плюс делать ендове желоба и коньковые накладки.

Кстати, заготовка под фальцевую кровлю (полоса кровельного металла с загнутыми фальцами) среди профессионалов именуется «Картина».

Сам принцип работы агрегата прост: любой фалцепрокатный станок имеет ряд обжимных фигурных роликов, которые собственно и загибают края листа. Обжимные ролики устанавливаются попарно на обжимные валы.

Фальцепрокатный станок с ручным приводом хорошо подходит для любительского использования.

Количество таких обжимных валов может быть разное, но, сколько бы их ни было, они приводятся в движение редуктором, а сам редуктор вращается благодаря электродвигателю. Есть, конечно, оборудование с ручным приводом, но производительность там очень низкая и такие аппараты встречаются редко.

Наиболее популярные модели

«ILMAKSAN КМ 7.3»

Турецкий фальцепрокатный станок, рассчитан на металл от 0,5 до 1,2 мм;

Питается от трехфазного электродвигателя 380 V мощностью 1,1 кВт;

Габариты — высота 1100 мм, длина 1000 мм, ширина 600 мм;

Установлено 7 пар загибающих роликов;

Рабочая скорость — 12 м в минуту;

Вес — 275 кг.

samstroy.com

Изготовление лежачих фальцев на фальцепрокатных и фальцезакаточных станках

Десятая операция. Уплотнение и подсечка двойного фальца. Уплотнение фальца выполняют киянкой, при этом удары киянкой наносят сверху и сбоку фальца. Подсечку фальца выполняют поддержкой и киянкой. После уплотнения и подсечки образуется фальц требуемой формы и размеров, при этом листы деталей 1 и 2 находятся в одной плоскости (рис. 178,ж).

Для изготовления лежачих фальцев применяют фальцепрокатные и фальцезакаточные станки. На фальцепрокатных станках выполняют гибку кромок для образования фальца, т. е. последовательно изгибают кромки листов, пока им не будет придана необходимая форма. На фальцепрокатных станках кромки листов только изгибают, но не соединяют их вместе и не уплотняют.

На фальцезакаточных станках закатывают кромки, выполненные на фальцепрокатных станках или ручным способом. Кроме того, на фальцезакаточных станках уплотняют фальцы. Закатывают кромки и уплотняют фальцы на фальцезакаточных станках под продольные фальцы. Кромки листов под продольные фальцы до закатки на фальцезакаточных станках соединяют ручным способом.

Кромки фальцев, выполненных на фальцепрокатных станках, имеют особую форму. Эти кромки по конструкции значительно отличаются от кромок лежачих одинарных и двойных фальцев, выполненных ручным способом. Особенностью кромки фальца, выполненной на фальцепрокатном станке, является наличие отсечки (см. рис. 180,6), препятствующей разъединению кромок фальца во время эксплуатации воздуховодов и фасонных частей к ним.


Рис. 180. Последовательность образования кромок на станке ВМС-52У (а), рассекатель (б)

Фальцы, изготовленные на фальцепрокатных и фальцезакаточных станках, обладают большей прочностью, чем фальцы, выполненные ручным способом, и поэтому в большинстве случаев могут заменить двойной или полуторный фальц.

Фальцепрокатный станок ВМС-52У (рис. 179, а), предназначен для заготовки кромок специальной формы с отсечкой. На этом станке изготовляют кромки на листах из кровельной стали толщиной 0,5—0,8 мм.


Рис. 179. Фальцепрокатный станок ВМС-52У: а — общий вид, б — приводной механизм

Станок имеет станину 1 и стол 2. Основной частью этого станка является приводной механизм (рис. 179,6), состоящий из пяти пар валов 5 с десятью парами прокатных роликов 7. Валы расположены в два ряда. Верхние   и нижние валы соединены между собой попарно зубчатыми колесами. Четыре паразитных зубчатых колеса входят в зацепление с зубчатыми колесами валов нижнего ряда, обеспечивая тем самым принудительное вращение не только всех валов, но и насаженных на них прокатных роликов. Нижний ряд прокатных роликов, находящихся внутри станины, выступает несколько выше плоскости стола. Верхний ряд прокатных роликов укреплен над поверхностью стола и закрыт крышкой 4 (см. рис. 179,а).

Число оборотов в минуту прокатных роликов в работе 103. Окружная скорость прокатных роликов 0,28 м/сек.

Внутри станины помещается электродвигатель мощностью 1,7 кВт. Передача от электродвигателя к шестеренчатому редуктору приводного механизма клиноременная. В станине имеется дверка 6, через которую осматривают внутреннюю часть станка и осуществляют его текущий ремонт. На столе станины укреплены направляющие планки 3, с помощью которых вводят и выводят обрабатываемый лист, чтобы кромка получилась требуемой ширины. На планках имеются поперечные овальные прорези для регулирования планок относительно продольной оси приводного механизма станков.

Размеры станка ВМС-52У: (мм) длина 1250, ширина 600, высота 900.

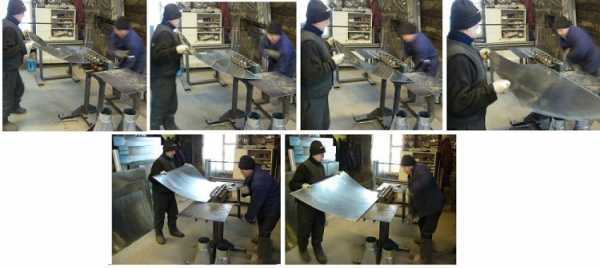

Прежде чем приступить к заготовке кромок на станке ВМС-52У, лист очищают от загрязнения и ровно его обрезают со всех сторон на ножницах. Заготовка кромок на листе возможна при горизонтальном расположении его над столом станка. Лист должен находиться справа от рабочего. Кромку листа вводят в щель роликов первой пары 5, затем пропускают лист между роликами каждой из последующих пар. Лист кромкой подается вращающимися прокатными роликами со скоростью 0,2 м/сек, не требуя на свое перемещение вперед никаких усилий со стороны рабочего, который должен лишь поддерживать лист в горизонтальном положении и следить, чтобы кромка листа все время была прижата к направляющей планке. Направление изменяют реверсивным переключателем электродвигателя.

Во время работы станка ВМС-52У кромка листа, пропускаемая через прокатные ролики, претерпевает пять последовательных операций и постепенно приобретет необходимую форму.

Последовательность изменения формы кромки листа для лежачего фальца при помощи пяти пар прокатных роликов показана на рис. 180, а. Па станке за прокатными роликами пятой парой установлен рассекатель особой формы.

Рассекателем выполняют калибровку кромок, т. е. раскрытие кромок на строго определенную величину, чтобы можно было легко и быстро соединить одну кромку с другой при образовании лежачего фальца (рис. 180,6).

Вторую кромку на листе прокатывают на фальцепрокатном станке тем же способом, что и первую кромку фальца. Для прокатки второй кромки фальца на звеньях воздуховодов круглого сечения эти звенья предварительно немного разгибают. В этом случае звенья крупных воздуховодов обычно деформируются, поэтому их затем подгибают и правят ручным способом. Кромки на листах под продольные фальцы, выполненные на фальцепрокатном станке ВМС-52У, сначала соединяют одну с другой, затем уплотняют и закатывают ручным способом или на фальцезакаточных станках ФО-1, С-241 и др.

Фальцепрокатный станок ВМС-55У (рис. 181) предназначен для одновременной закатки на листе двух кромок для лежачего фальца в звеньях воздуховодов круглого сечения, изготовляемых из кровельной стали толщиной 0,5—1,0 мм.


Рис. 181. Фальцепрокатный станок ВМС-55У

Основными частями станка ВМС-55У являются станина 1, коробка с роликовым механизмом 2, стол 3. Внутри станины укреплен электродвигатель мощностью 1,7 кет, которым через цилиндрический редуктор приводятся во вращение паразитные колеса, а также прокатные ролики 4 и 5.

В роликовом механизме станка имеется двенадцать пар прокатных роликов, расположенных на концах консольных валов в два ряда (по шесть пар в ряду). Верхние и нижние прокатные ролики каждой пары различаются по форме рабочих частей. Число оборотов в минуту прокатных роликов 59,2. Окружная скорость прокатных роликов 0,16 м/сек.

Стол станка имеет корытообразную форму, что обеспечивает удобство при заготовке кромок на звеньях воздуховодов.

Размеры станка ВМС-55У (мм): длина 1250, ширина 600, высота 930.

Для прокатки кромок на станке заготовку звена 6 укладывают на стол станка таким образом, чтобы обе кромки опирались в направляющие планки. Затем, придерживая заготовку звена руками, продвигают ее вперед и вставляют в щель первой пары прокатных роликов. Когда заготовка звена будет захвачена прокатными роликами и будет перемещаться автоматически, следят за тем, чтобы кромки были прижаты к направляющим планкам.

Перемещаясь между прокатными роликами, кромки листа проходят пять последовательных операций и приобретают необходимую форму.

На рис. 182 изображены правильные ролики разной формы и показана последовательность образования правой (рис. 182, а) и левой кромок (рис. 182,6) на звене воздуховодов с лежачим фальцем.


Рис. 182. Последовательность образования правой (а) и левой (о) кромок при изготовлении лежачих фальцев на фальцепрокатном станке ВМС-55У

Кромки под продольные фальцы, выполненные на фальцепрокатном станке ВМС-55У, сначала соединяют одну с другой вручную, затем закатывают и уплотняют ручным способом или на фальцезакаточных станках ФО-1.С-241 и др.

www.stroitelstvo-new.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
