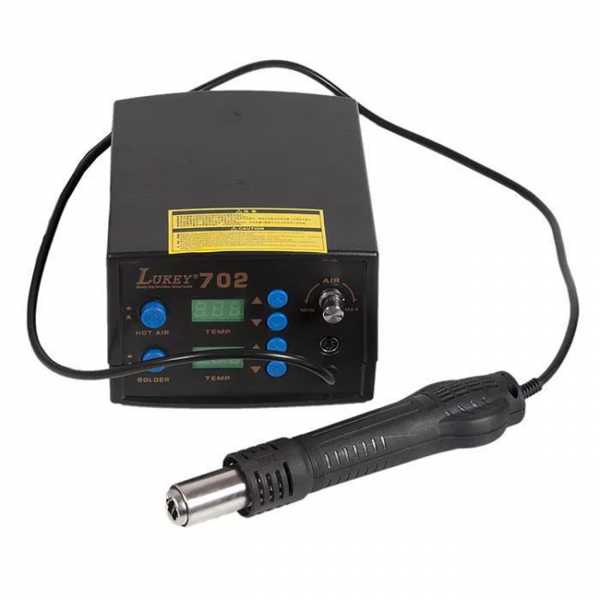

Паяльный фен, входящий в состав одноимённой станции, укомплектованной классическим паяльником и блоком управления. Предусмотрена плавная регулировка массовым потоком воздуха. Имеется функция выставки необходимой температуры.

Расположение компрессора турбинного типа в рукоятке позволило сэкономить место, уменьшить габаритные размера аппарата, улучшить внутреннюю термодинамику. Значительно снижен звук, производимый нагнетателем. «Спящий» режим включается автоматически, при расположении устройства на подставке.

Плюсы:

  • Широкий функционал, наличие типового паяльника.
  • Производительность, температурный диапазон.
  • Цена для таких технических возможностей.

Минусы:

  • Подвирает с температурой, необходимо калибровать. На первый взгляд, конструкция хлипковата.

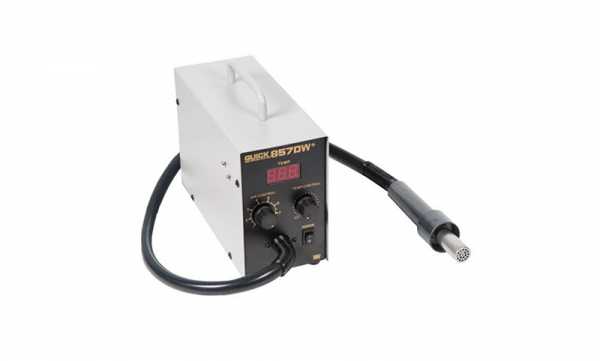

Quick 857DW+ – четыре дополнительных насадки

Термопистолет, оснащённый компрессором диафрагменного типа. Предназначен для работы с чувствительными электронными радиодеталями и платами.

Аппарат комплектуется четырьмя насадками для локализации места нагрева и повышения тепловой эффективности. Применён нихромовый нагреватель. О текущем состоянии сигнализируют светодиодные индикаторы и дисплей.

Плюсы:

  • Расширенный функционал, четыре сменные насадки.
  • Надёжность, производительность.
  • Интуитивная и простая панель управления.

Минусы:

  • Требует калибровки.

Weller WHA 900 Set – профессиональный класс

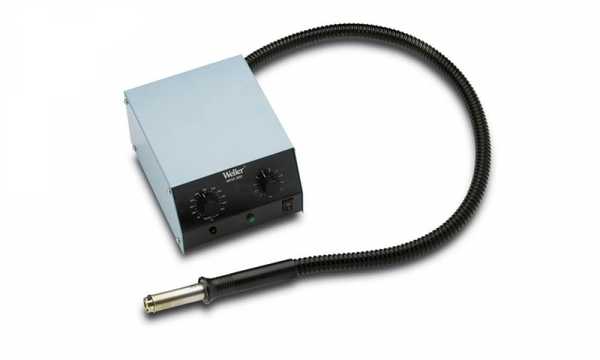

Аналоговый паяльный фен профессионального класса. Встроенные функции плавной регулировки потоком горячего воздуха и изменение температуры. Тепловой диапазон 50~550°C. Нагнетатель турбинного типа.

Выпускается широкий ассортимент специальных насадок, локализующих зону нагрева и повышающих эффективность прогрева. Аппарат изготовлен в антистатическом варианте, что предотвращает повреждение обрабатываемой электронной платы.

Плюсы:

  • Качество изготовления, точность выставки уровня потока и температуры.
  • Широкая номенклатура сменных насадок.
  • Мощность, производительность.

Минусы:

  • Возможно, цена. Но, это профессиональный аппарат.

Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

изготовление самодельного термофена в домашних условиях

Термофен для пайки – уникальный прибор в деле радиотехники. Торговая сеть предлагает потребителю различные устройства в этой области. Однако паяльные фены стоят довольно дорого. Если у мастеровитого человека есть технические возможности, то сделать термофен своими руками совсем несложно. Нужно только разбираться в конструктивных особенностях устройства.

Конструкция паяльного фена

Назначение самодельного фена

Надо иметь точное представление, для чего нужен паяльник такого типа. Прибор должен создавать температуру плавления олова в определённом месте схемы. При плавлении монтажного сплава монтируют радиодеталь или удаляют ненужный элемент на плате любого электротехнического устройства.

Фен создаёт направленный раскалённый воздушный поток в место, где нужно паять схему платы. Под действием высокой температуры олово переходит в жидкое состояние, тем самым давая возможность работнику произвести нужные монтажные операции.

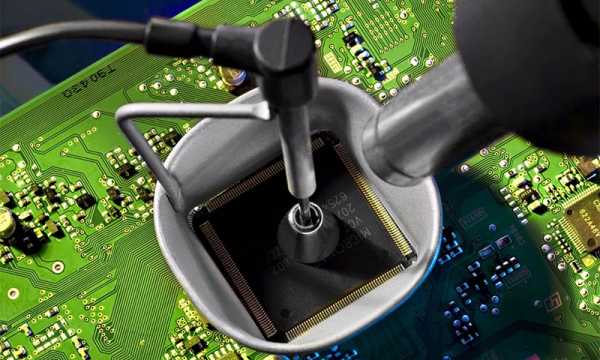

Пайка схемы феном

Конструкция фена паяльника

Исходя из того, что требуется получить струю раскалённого воздуха, формируется конструкция паяльного прибора. Состоит сделанный самодельный паяльный фен своими руками из следующих элементов:

  • нагреватель;
  • изоляция нагревателя;
  • вентилятор;
  • сопло;
  • корпус фена;
  • ручка корпуса;
  • схема управления;
  • держатель для паяльника.

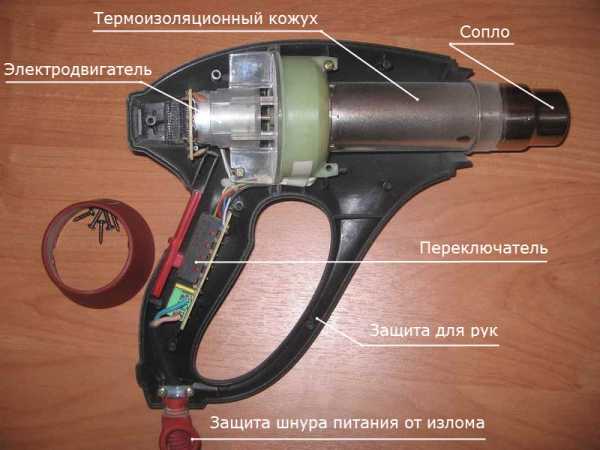

Расположение основных узлов термофена

Нагреватель

В качестве нагревателя используют нихромную проволоку в виде спирали. Для этого можно применить простую спираль от старого бытового фена. Спираль должна быть такого диаметра, чтобы оставался зазор между нагревателем и корпусом воздуховода.

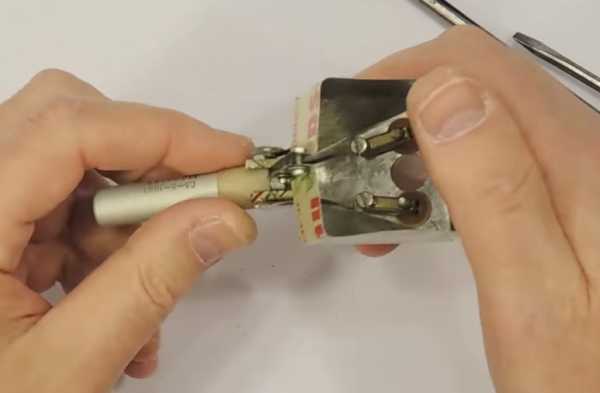

Наматывая спираль, один конец проволоки продевают внутрь нагревателя, таким образом, чтобы наружу выходили два конца проводника для подключения к источнику питания. Для теплоизоляции спирали её оборачивают слюдой.

Изоляция нагревателя

Для того чтобы избежать теплопотерь, спираль нагревателя изолируют от корпуса нагревателя. Один из вариантов изоляции – это слюда. Слюда надёжно изолирует спираль от трубки воздуховода. Хрупкий материал наклеивают на стеклоткань.

Стеклоткань – хороший теплоизолятор. Для склейки слюды со стеклотканью используют резиновый клей или универсальное средство «Момент». В некоторых случаях слюду клеят на бумагу. Впоследствии клей и бумага выгорят, но сохранится слюда в форме изолирующей трубки.

Воздуховод

В качестве воздуховода (кожуха) нагревателя применяют оболочки различных радиодеталей, например, корпуса резистора или сопротивления. Можно использовать любую стальную трубку подходящего диаметра. Края одного конца трубки придётся завальцевать. Это нужно для того, чтобы сопло надёжно удерживалось в выходном отверстии трубки.

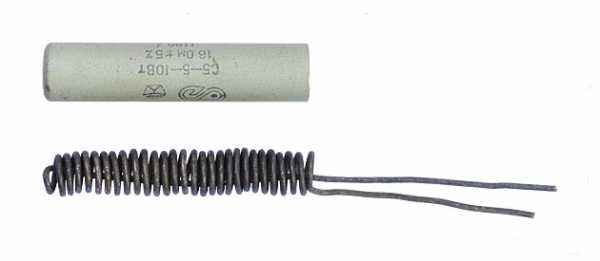

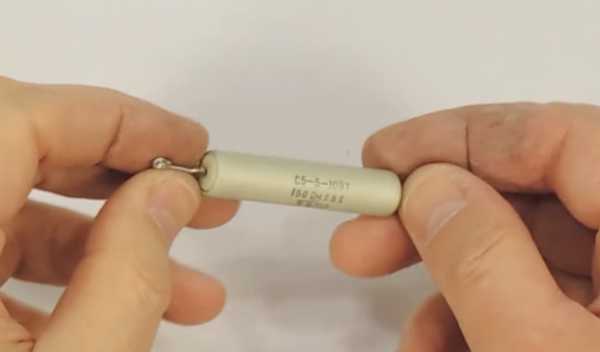

Например, берут старый резистор С-5-5, напильником аккуратно снимают завальцованный край с одной стороны оболочки. Удаляют внутреннюю начинку, и трубка для воздуховода готова.

Важно! Следуя советам «мастеров», для воздуховода используют керамическую или кварцевую стеклянную трубку. От случайного попадания флюса на поверхность этих материалов трубка разрушается. Поэтому лучшим материалом для этой детали будет сталь.

Вентилятор

В качестве нагнетателя воздуха вполне можно использовать кулер от операционного блока компьютера. Вентилятор имеет размеры в плане 40 х 40 мм, что надо учитывать при формировании корпуса самодельного фена.

Небольшие вентиляторы можно найти в старых корпусах бытовых фенов для волос. В этом деле нужно выбирать устройство, приемлемое по мощности и габаритам.

Сопло

Сопло предназначено для концентрации и фокусирования воздушного потока. Для изготовления элемента берут металлическую шайбу. Кольцо деформируют керном так, чтобы оно приняло форму чаши.

Сопло помещают в выходное отверстие воздуховода. Своими краями шайба опирается в загнутую кромку трубки и не выпадает наружу.

Корпус фена

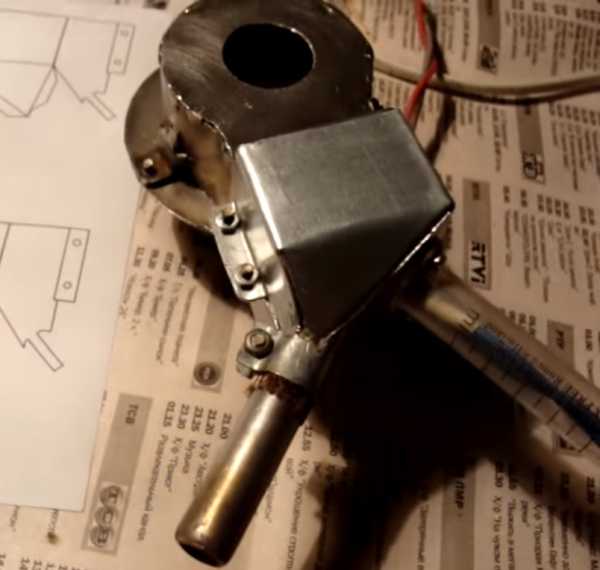

Корпус паяльника можно вырезать из жести консервной банки. Жесть толщиной 0,3 мм – идеальный материал для изготовления своими руками термофена. В местах соединения жести делают отгибы. В них просверливают маленькие отверстия, в которые вставляют винтики и затягивают их гайками.

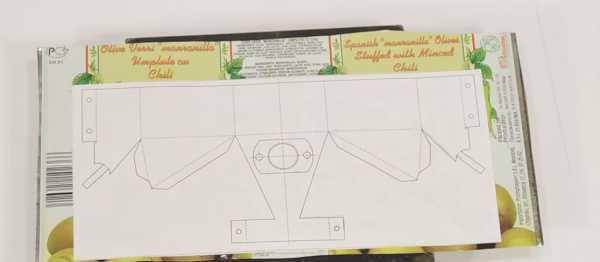

Раскрой жести для корпуса фена

Обратите внимание! Применение жести – не догма. Для корпусов самоделок используют любой термостойкий материал. Это может быть строительная фанера, текстолит и даже ламинат.

Основное требование к компоновке деталей замкнутой камеры фена – это её герметичность. Все места соединений элементов корпуса должны плотно прилегать друг к другу. Это нужно для обеспечения нужного напора воздушного потока, нагнетаемого вентилятором. Элементы камеры соединяют шурупами. Из-за высокой температуры внутри корпуса клей не применяют.

Ручка корпуса

По советам самодеятельных мастеров, для ручки хорошо подходит корпус одноразового пластикового шприца. Шприц имеет ушки, в которых просверливают отверстия. Такие же отверстия делают в корпусе фена. Ручку привинчивают к фену винтами с гайками и шайбами. Для надёжности крепления под шайбы подкладывают пружинные шайбы – «гроверы».

Схема управления

Для пайки микросхемы своими руками самодельным термофеном нужен блок регулировки режимов работы паяльного устройства. Это два режима: установка нужной температуры нагревателя и регулировка количества оборотов лопастей вентилятора.

Основой блока управления является трансформатор с двумя вторичными обмотками. Вместо трансформатора можно использовать блок питания из старого компьютера или балласта люминесцентной лампы. Вариантов много, лишь бы сопротивления нагревателя и кулера соответствовали источникам питания. Для регулировки режимами работы фена в схему блока управления включают два переменных резистора, ручки управления которыми располагают на поверхности корпуса блока.

Подробный вариант схемы блока управления термофеном для пайки микросхем своими руками можно подобрать в публикациях интернета.

Держатель для паяльника

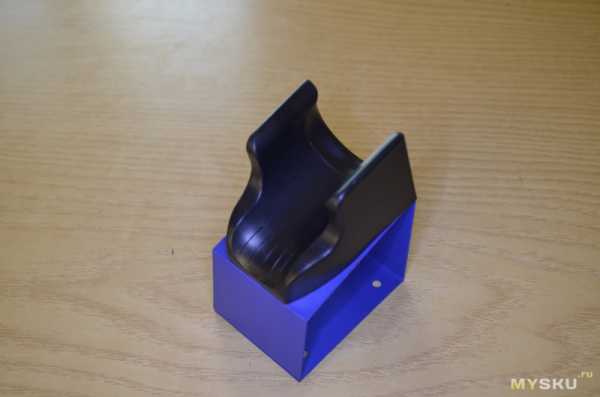

Держатель – немаловажная деталь для паяльного устройства. Дело в том, что простой держатель фена освобождает руки мастера для позиционирования монтажной схемы перед воздуховодом паяльника, а также для извлечения и установки радиодеталей на плате.

Подставку делают массивной, чтобы предотвратить опрокидывание всей паяльной конструкции. Для этого используют лист металла 100 х 100 мм и толщиной не менее 20 мм.

Держатель изготавливают из жести, изгибая её по размеру и форме ручки фена. Держатель помещают на подставку входным пазом вверх. Отгиб жестяного элемента закрепляют на подставке винтами через просверленные отверстия.

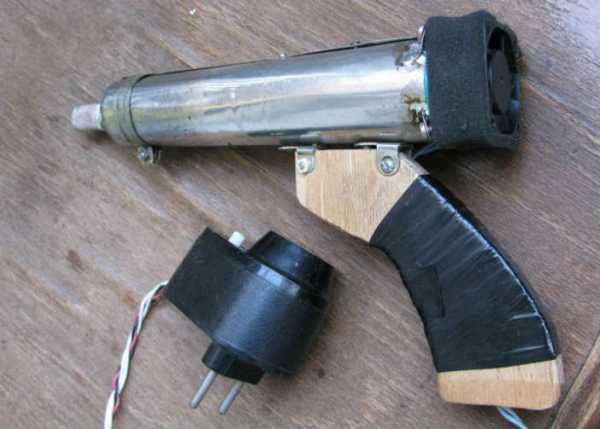

Дополнительная информация. Паяльный фен может быть мобильным устройством. В этом случае изготавливают раму с зажимами, в которой фиксируют в вертикальном положении обрабатываемую плату.

Самодельный мобильный термофен

Температура нагрева спирали

При работе с паяльным феном нужно обращать внимание на температуру воздушного потока. Для паяния и демонтажа радиодеталей, микросхем достаточной температурой считается нагрев величиной до 600-7000С.

Температуру нагрева приблизительно можно определить визуально. Накал спирали красного цвета средней яркости соответствует нагреву в пределах 650-7500С. Чтобы быть точным в определении величины этого параметра, используют термопару.

Термопару подносят к струе раскалённого воздуха и с помощью переменного резистора устанавливают нужный уровень температуры струи воздуха. Нужно знать, что нагрев до 15000С и более расплавит нихромовую спираль.

В статье приведен один из вариантов изготовления паяльного фена своими руками. При формировании самодельной конструкции паяльника нужно учитывать безопасность пользования устройством.

Видео

amperof.ru

Паяльный фен для ремонта паяльной станции или...

… самопальная паяльная станция 2 в 1, на основе фена и набора для сборки паяльной станции на T12

Для начала фен.
Прикуплен фен на просторах ebay в прошлом году, по самой низкой цене. За давностью времен, упаковка не сохранилась, но помню что это быт желтый, изнутри запупыреный конверт огромных размеров… Размером чуть больше пакета антистатика, в которую фен и был вложен, где-то 300х400 мм. Зачем фен в антистатик… чёт я завис…

Помню, приехал он довольно шустро и без повреждений.
ТТХ с сайта продавца:
1. Model: 858 858D 898D 852D
2. Color: Black
3. Dimensions: (8.66 x 2.36 x 1.18)'' / (22 x 6 x 3)cm (L x W x H)
4. Weight: 7.90oz / 224g
5. Voltage: 220V
Package Includes:
1 x Hot Air Gun Handle

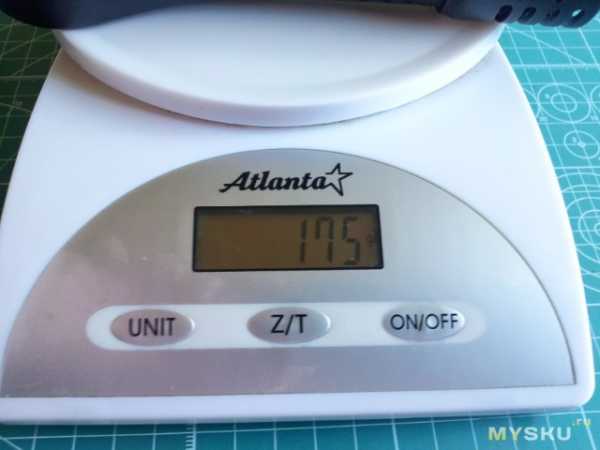

Реальные размеры как и вес вроде соответствуют. Только у меня вес без провода. Длина провода в один метр для меня маловата, так что я его быстренько заменил на двухметровый.


И припаял восьмипиновый разъем GX16 прикупленный заранее на али.

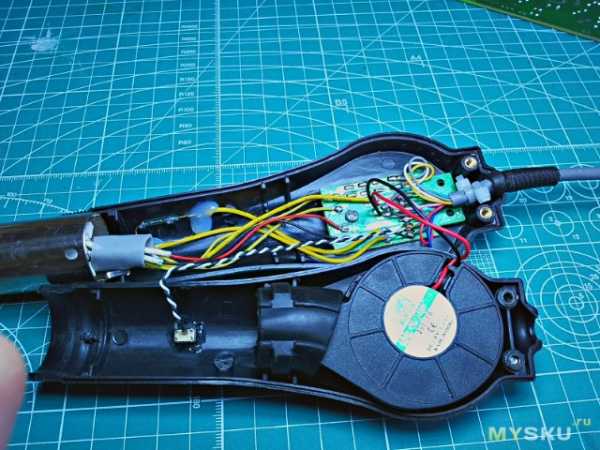

Внутри фена расположена типа турбинка, с моторчиком на 24V.

И нагреватель, сопротивлением в 69 Ом. Путем нехитрых манипуляций с цифрами получаем мощность фена в 700 ватт. Думаю для него это многовато, поэтому работать нагреватель в блоке управления будет через диод. Половина периода для него за глаза.

Да, кстати на заднем плане видно геркончик. Для включения отключения фена при установке в подставку, если оттуда никто не выковырял магнит.

Фен у меня будет использоваться без подставки. Поэтому геркон там так… на всякий.
Внутрь я прикрутил маленький микропереключатель, который будет в ручную имитировать работу геркона.

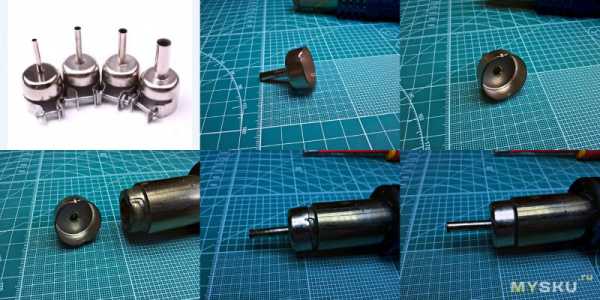

По своему слабоумию, я прикупил к фену самые дешевые насадки. Четыре штуки…
Но они оказались совсем не для него. Пришлось выходить из положения, срезав ножовкой по металлу хомут для крепления и выгнув бокорезами края насадки, чтобы получились этакие зацепы, которые входят в направляющие на корпусе нагревателя фена. При повороте насадки она жестко фиксируется на корпусе нагревателя.

О фене и его подготовке вроде все.
О паяльнике.

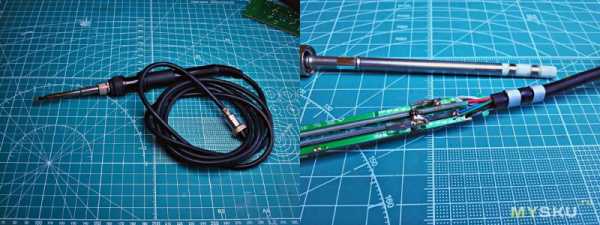

В нем тоже пришлось заменить провод на двухметровый.
По тому как провода получились длиннее и сопротивление их увеличилось, пришлось и тут помудрить. Заземление я ликвидировал как класс. По возможности провода запаралелил. Итого получилось по двойному проводу на плюс и минус/общий, и один на датчик вибрации.

И этого не хватило для того, чтобы паяльник развивал полную мощу.

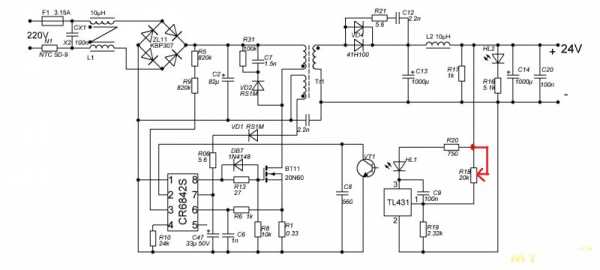

Пришлось в «народном» блоке питания немного поковыряться, а именно его я использую для питания паяльника и вентилятора фена, и прикрутить подстроечник в цепь TL431. Что дало мне возможность регулировки выходного напряжения. Я поднял его до 26.5 вольт, для компенсации падения напряжения на проводах.


С паяльником покончено… Кстати, едет ручка от BAKON 950D, как-то откручивания/закручивания гайки при замене жала мне не приглянулись. Попробую ручку без гайки, вдруг она лучше.

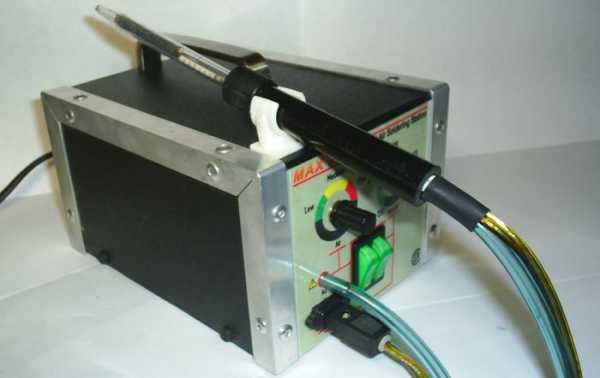

И плавно переходим к изготовлению паяльной станции 2 в 1.
О наборе на Т12 я писать не буду. Тут уже писано/переписано. С феном мы познакомились…
Переходим к блоку управления феном и коробочке которая все объединит.
Самому мудрить не хотелось. В поисках подходящей схемы контроллера фена, был опять же перерыт интернет. Где я набрел на блог, где автор кратенько рассказывает о простецком блоке управления с небольшим видео.
Меня все устроило. Была скачана схема и перерисована в DipTrace, там же разведена печатка. Затем сделана платка для блока управления.

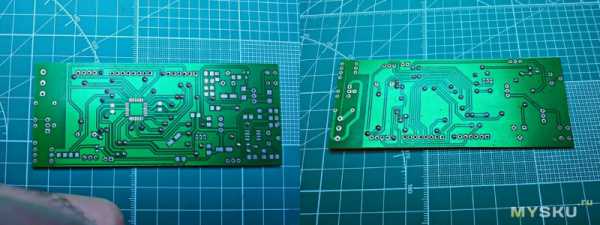

Кстати, на фото уже вторая платка. Первая собиралась просто попробовать как работает. Все заработало. Сделал вторую платку, скомпоновал все по группам, но собрать до конца руки пока не дошли.

Под платку и блок питания, в местном радио магазине был приобретен корпус с «ушами», размером 185,7*95,5*53мм. С «ушами», по тому как паяльная станция будет размещена на стене.

В корпусе были просверлены отверстия для вытяжного вентилятора и вентиляции, для установки индикаторов и разъемов.
За давностью времени, процесс заснять не получится. Да тогда я и не думал, что буду писать какие-то обзоры на муське.
Затем в корпус смонтирован контроллер от конструктора паяльной станции Т12. Установлен блок питания паяльника на 24V. По совместительству он питает вентилятор фена. Установлен мисиписечный блочек на +5 вольт, для питания контроллера фена, выковырянный из RGB лампочки. Собран и установлен регулятор оборотов вентилятора на паре транзисторов и термисторе 10 кОм, скорость вентилятора регулируется в зависимости от температуры внутри корпуса. Термистор расположен на пути циркуляции воздуха, перед вентилятором. Нормально регулирует…

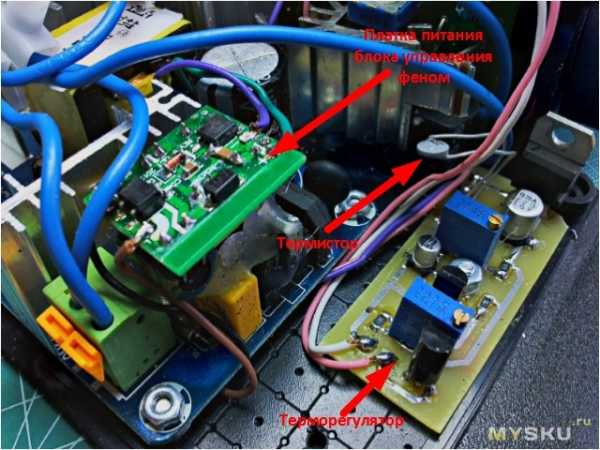

Внутри блока управления



Затем все закрываем и получаем комплект из трех составляющих, паяльника, фена и блока управления.

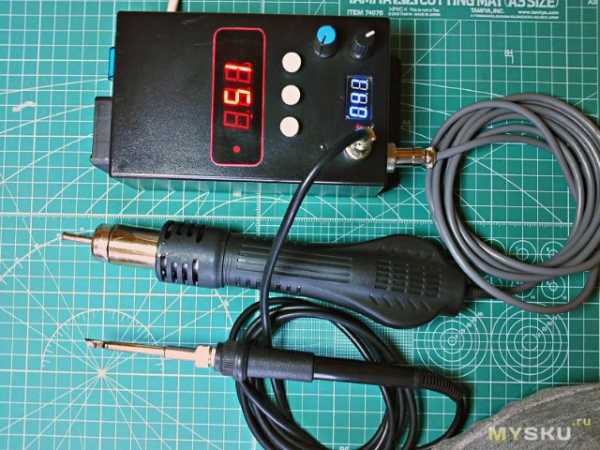

Цепляем паяльник с феном к блоку управления и получаем паяльную станцию 2 в 1.

Что же у нас получилось.
Паяльник на Т12, о нем уже много написано и фен.
ТТХ фена:
— питание нагревателя от сети 220 вольт, через диод
— стабилизация установленной температуры
— произвольная установка установка температуры + —
— после отключения, при включении фена устанавливается последняя выставленная температура
— три предустановленных температуры
— регулировка скорости потока горячего воздуха. Сколько кубов в час, без понятия.
— питание вентилятора 24 вольта, от блока питания паяльника
— отключение фена при установке в подставку, при наличии магнита, или ручное отключение микротумблерами
— после отключения вентилятор работает, пока температура не упадет до минимальной для фена, +50 по Цельсию.
— максимальная температура -480 градусов
— минимальная температура — 50 градусов
— звуковой сигнал при стабилизации температуры
Вроде все.
Теперь немножко видео работы станции.
Почему получилось так шумно, х/з. В реальности фен работает гораздо тише.


По традиции ссылка на скачивание архива, схема и печатка в DipTrace плюс прошивка из блога. За что автору большое спасибо.
Ссылка на архивчик с терморегулятором.
Дополнение:
При подсказке уважаемого GDN

была скачана с радокота и залита обновленная прошивка, так же заменен резистор R1 на 10 кОм.
В результате получено пять предустановок температуры, отключение фена при температуре не 50, а 40 градусов Цельсия. На вид циферки стали меньше прыгать и нервировать, температура на выходе стала более стабильной.
Ссылка на скачивание обновленной прошивки, дабы вы не рылись в дебрях форума на радиокоте.
Небольшое видео с новой прошивкой.


И вам, всем дочитавшим, большое спасибо и удачи.

mysku.ru

DKT-8858A+ мой новый паяльный фен!

Приплыла ко мне посылка, а в ней мой новый инструмент. Паяльный фен DKT-8858A+. И сейчас я немного о нем расскажу…

На момент заказа этого товара, его еще вообще не было на Али. Сейчас, когда спустя два месяца, он ко мне приплыл морской доставкой, этот фен уже есть и на Али. Правда значительно дороже, как и все там…
Пришел он ко мне без коробки, а только в пакете вместе с остальным заказом. Коробка была, но на складе посредника её убрали для экономии веса, за который я плачу при доставке.

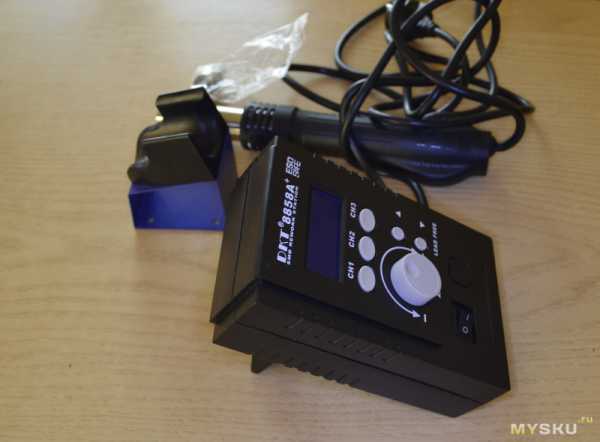

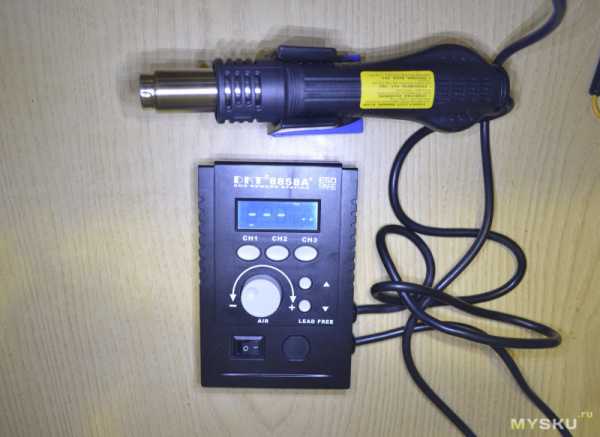

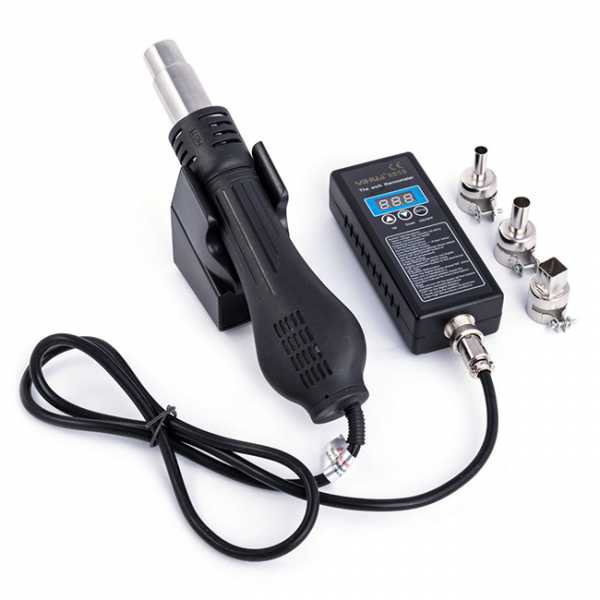

Вид и комплектация
В комплекте идет инструкция, три насадки 4, 7, 10мм, сам паяльный фен и подставка с магнитом внутри. Паяльная пушка и сетевой провод не сьемные.

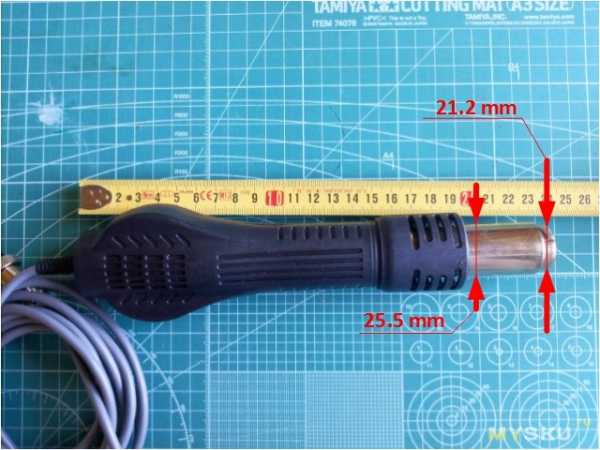

Диаметр фена в месте крепления насадок 24мм широкая часть и 20,5мм узкая часть. Именно на узкую накручиваються насадки.









Внутренности
Здесь фото не много, скажу лишь, что построено это чудо на Atmega 8L, питание организованно на трансформаторе и 7805 стабилизаторе. Так же стоят управляющие MOC3021 — BT151-500R на нагреватель и TIB122 на управление вентилятора.

Дополнительная информация


Разбирал я его в основном для замены сетевого провода, потому что там стояла китайская высоко токовая вилка с тремя косыми штырями, переходника на которую у меня не было, да и вилок разборных тоже, поэтому решил поменять полностью провод. В процессе замены увидел трещины на корпусе в районе ввода кабелей и вмятину. Думаю это издержки транспортировки.
Качество пайки на уровне китайских магнитофонов конца 90х — ужас))) все элементы устанавливались вручную, полно «соплей» и флюса о последствиях чуть ниже.
Управление

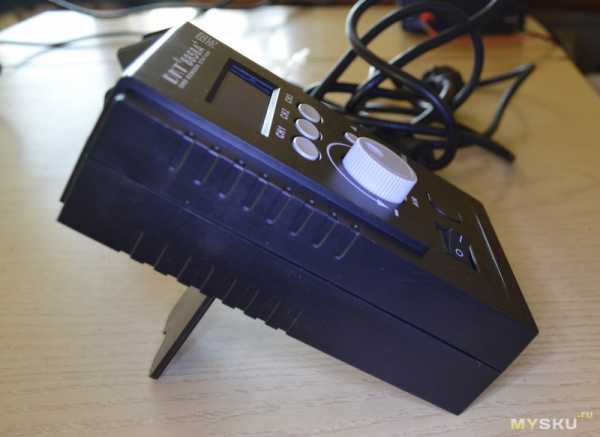

В чем в чем, а в управлении и информативности эта паяльная станция сильна. Здесь и большой дисплей и пять кнопок, три из которых отвечают за установку заранее выставленных параметров, а также валкодер для управления потоком воздуха.

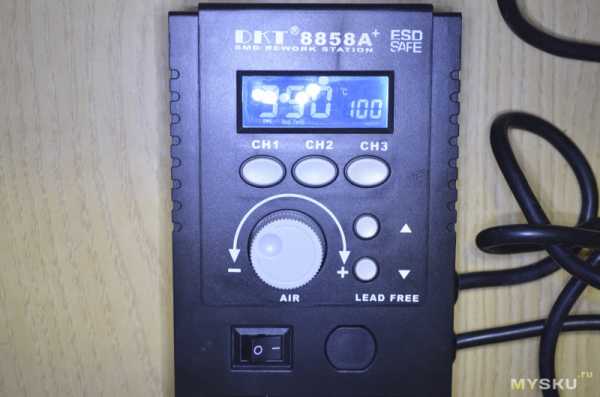

Самые верхние три кнопки Ch2, Ch3, Ch4 отвечают за выбор трех заранее предустановленных программ пайки. На Ch2 по умолчанию стоит 250С и 80% поток воздуха, на Ch3 установлено 300С и 90%, а на Ch4 350 и 100%. На кнопках по ниже устанавливается температура от 100 до 500С с точностью в 1 градус, если кнопку зажать то переключение пойдет десятками градусов. Левее расположен валкодер для управления потоком воздуха от 20 до 100%
На кнопки СН можно записать свои параметры для пайки. Например нам нужно 380С и поток 35%, для этого выставляет данные параметры. Затем зажимаем кнопку СН, на которую мы хотим это записать, на 5 секунд. Дисплей мигнет, издасться специфический звук и этот параметр сохранится на заданной кнопке.

С подставкой фен работает стандартно. При установке на нее он переходит в режим охлаждения — поток на максимум и отключается нагрев. Когда температура упала до 100С — вентилятор отключается, а на дисплее появляется надпись «Sleep».

Когда вы выставляете температуру, то первые 2 секунды на дисплее отображается установленная температура, а затем реальная температура — об этом сигнализирует надпись внизу дисплея «Real temp»
Можно ОДНОВРЕМЕННО выставлять температуру и поток.

Характеристики и тестирование
Заявленная мощность 700 Вт, регулирование температуры от 100 до 500 С, воздушный поток до 120 Л/мин. Вес 0,9Кг, хотя вес скорее всего одного блока, с пушкой он точно больше. Длинна провода для пушки — 120см.
Естественно первым делом я начал проверять температуру.

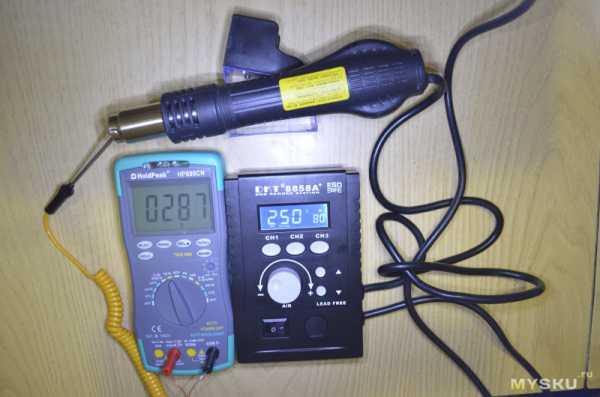

Итак на 250С и поток 80% реальные показатели были выше на 30-35С

На 300 и 350 градусах уход примерно такой же, на 30-40 градусов.


UPD: Температура в норме, если одеть насадку, то она держится в пределах 250С. Как оказалось воздух проходя через насадку немного остывает, незнал…
По ПИДу — выставил 250С с насадкой 10мм, поток 100% — по факту 240С. Уменьшил поток до 20% — температура упала до 230С, затем увеличил поток до 100% температура опять стала 240С.

Выводы
Фен брал для себя, в основном на радиогубительские цели. Исходя из реальной цены в 34$ — функционал очень богат. Полностью цифровое управление, нет потенциометров, есть возможность запрограммировать свои параметры для пайки, простота управления. НО здесь ужасная пайка, и как следствие огромный уход температуры! Калибровки я не нашел, подстроечников тоже нет, возможно придется к ОУ впаивать подстроечник и таким образом хоть как то отрегулировать температуру.
В целом исполнение понравилось, реализация подвальная, и нужно «допиливать»!

В конце добавлю видео обзор выше сделанного.

Дополнительные фото

Дополнительная информация

mysku.ru

Сборка своими руками фена для пайки микросхем

Паяльный фен для микросхем – незаменимый инструмент в наборе радиолюбителя, без которого домашняя лаборатория будет казаться недоукомплектованной. С его помощью можно удалять миниатюрные элементы печатных плат, включая микросхемы, а также запаивать новые.

Таким инструментом удобно пользоваться, когда возникает необходимость в очистке дорожек, контактных пятачков или других участков платы от флюса и припоя. Пайка термофеном – наиболее безопасный способ монтажа и демонтажа миниатюрных деталей, обеспечивающий полную их сохранность.

Устройство термофена

Изготавливаемый самостоятельно фен для пайки микросхем в общем случае собирается из следующих доступных компонентов:

  • вентилятор подходящего типа, играющий роль формирователя воздушного потока;
  • электронагреватель, предназначенный для термического нагрева фена;
  • корпус с воздуховодом и специальные насадки, обеспечивающие формирование нагретой струи с заданными параметрами;
  • два блока, предназначенные для раздельного питания вентилятора и элементов нагревателя.

Мощности самодельного фена для пайки должно быть достаточно для получения струи воздуха, нагретой примерно до 600-800 градусов (при таких нагревах можно работать с любыми типами припоев). При этом мощность встроенного электронагревательного элемента не может быть менее 2,5 киловатт.

Варианты исполнения

Изготовить своими руками фен для пайки микросхем можно как в ручном, так и в стационарном исполнении. Рассмотрим каждый из этих вариантов по отдельности.

Ручной

Перед сборкой ручного фена для пайки микросхем главное – решить вопрос с подходящим для переносного устройства электронагревателем.

Дело в том, что готовые нагревательные элементы с параметрами, подходящими для встраивания в малогабаритный прибор (с возможностью удерживать его в руках, не обжигаясь) в промышленных изделиях не встречаются.

Так что изготавливать его придётся самостоятельно, для чего потребуется специальная проволока с высоким удельным сопротивлением (обычно для этого используется нихром).

Благодаря такому самодельному узлу можно будет понизить температуру корпуса в районе держателя до приемлемых значений.


В качестве вентилятора в ручной модели рекомендуется использовать исправный нагнетатель воздуха от старого фена мощностью до 400 Ватт. Все остальные варианты, предполагающие покупку нового вентилятора обойдутся значительно дороже.

Функцию источника электроэнергии может выполнять старый, но работающий блок питания от компьютера.

Стационарный

Стационарный термический фен позволяет паять микросхемы без всяких температурных и иных ограничений. Однако и в этом случае возникает ряд проблем, связанных с выбором способа установки и крепления этого устройства, обеспечивающих максимальную эффективность работы.

Чаще всего такие конструкции для пайки жёстко фиксируется на основании столешницы или рабочего стола, а плата с выпаиваемыми микросхемами перемещается в зоне раскалённой струи.

При таком способе организации работ стационарный фен может считаться разновидностью паяльной станции для работы с SMD элементами, закрепляемой неподвижно.

Указанное обстоятельство с одной стороны заметно усложняет конструкцию, а с другой – позволяет применять в ней любой набор имеющихся под рукой готовых узлов.

Материалы для сборки своими руками

При изготовлении ручного фена для пайки основное внимание следует уделить намотке нагревательного элемента, изготавливаемого из заранее отмеренного куска нихромовой проволоки сечением 0,3-0,7 миллиметра.

С его помощью должна обеспечиваться требуемая температура в зоне пайки, при которой без особого труда можно будет припаивать микросхемы.

В стационарном фене может быть использован такой же самостоятельно собранный узел, но только значительно большей мощности. При этом допускается брать готовый нагреватель от любого достаточно мощного фена.

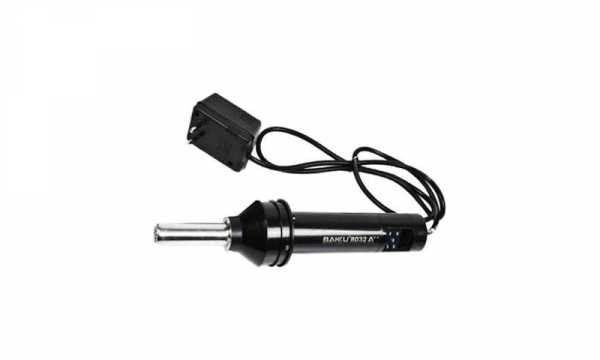

Функцию нагнетателя воздуха и в том и в другом случае может выполнять вентилятор модели BAKU8032 (мощность – 400 Ватт), имеющий максимальную производительность 30 литров в минуту и рассчитанный на работу от сети 220 Вольт.

В качестве несущего основания удобнее всего использовать корпус от ненужного домашнего фена старого образца. От него же можно будет взять детали направляющего сопла, которые необходимо будет защитить специальной накладкой из термоустойчивого материала.

В сборной конструкции для пайки деталей класса СМД также следует предусмотреть пусковой выключатель и механизмы управления мощностью нагревательного элемента, а также скоростью истечения нагретого воздуха.

Первая из этих деталей может быть изготовлена из обычного клавишного выключателя, а регулировочный комплект – из реостатов, снятых со старых бытовых приборов.

Необходимый инструмент

В набор инструмента, необходимого для самостоятельной сборки ручного фена, паяющего микросхемы, должны входить:

  • обычный электрический паяльник с медным жалом, работающий от сети 220 Вольт;
  • набор отвёрток;
  • бокорезы и пинцет;
  • ножницы по металлу.

К этому перечню следует добавить комплект расходных материалов, используемых для работы с паяными элементами изготавливаемого прибора (флюс, припой, провода в изоляции и другие необходимые комплектующие). Кроме того, для сборки потребуется термостойкий клей и термоизоляционный материал.

Порядок сборки

Непосредственная сборка паяльного устройства осуществляется в следующей последовательности.

Сначала на трубчатый каркас диаметром 5-6 миллиметров наматывается спираль из нихрома сечением порядка 0,4-0,5 миллиметра. Общая длина отрезка проволоки выбирается исходя из условия требуемого электрического сопротивления (не менее 70-90 Ом).

В качестве трубчатой основы можно взять соответствующую часть от магазинного изделия (паяльника) типа ЭПСН-100.

При намотке элемента отдельные витки спирали следует укладывать с равным шагом, так, чтобы они не касались друг друга. После этого готовый спиралевидный нагреватель с натягом обматывается куском стекловолокна нужного размера, а сверху обёртывается асбестовой прокладкой.

Последняя фиксируется на стекловолокне посредством термостойкого клея, после чего на неё надевается заранее отмеренная по размеру термоизоляционная трубка (для этого могут применяться фарфор, керамика или кварцевое стекло).

По окончании сборки этого узла концы намотанной и защищённой спирали выводятся наружу.

Затем готовый нагревательный элемент вставляется в выводной канал корпуса старого фена, который предварительно изолируется любым имеющимся под рукой термостойким материалом (слюдой, асбестом или кварцем).

На следующем шаге выводы нагревательной спирали с помощью небольших винтов стыкуются с контактами модуля электропитания. Используемый в качестве выводов провод должен быть в термостойкой изоляции, желательно изготовленной из фторопласта.

В питающей цепи устанавливается пусковой тумблер, выполняющий функцию выключателя, а также реостат, обеспечивающий регулировку поступающего на спираль тока.

На заключительном этапе сборки с тыльной стороны корпуса старого фена крепится ранее выбранный вентилятор, размещаемый соосно с воздуховодом. Для подачи напряжения на этот элемент схемы используются обычные провода, один из которых проходит через выключатель.

Реостат, предназначенный для регулировки мощности нагретого воздушного потока, устанавливается в разрыв цепи второго провода питания. На этом сборку фена для пайки и распайки микросхем можно считать законченной.

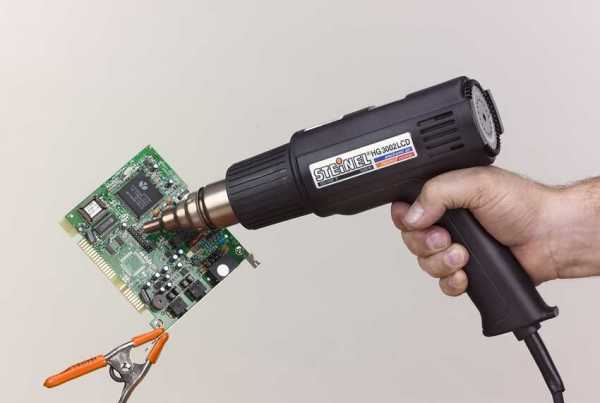

Можно ли пользоваться строительным феном

Зачастую встает вопрос, можно ли для пайки микросхем (или BGA элементов) применять строительный фен. Обзор материалов форумов в Интернете показал, что однозначного ответа на этот вопрос не существует.

По мнению некоторых радиолюбителей, применение таких фенов для пайки микроэлементов невозможно по причине значительной мощности и отсутствия тонкой фокусировки нагретого потока.

Вследствие этого при работе с ними захватываются значительные по площади участки платы и выпаять одну из деталей можно только с одновременным прогревом других, что недопустимо.

С другой стороны, если использовать его для разборки старых плат на запчасти или для извлечения золотосодержащих элементов – такое устройство может считаться просто идеальным. С его помощью также можно просушивать участки плат с микросхемами после обработки их жидкими флюсами.

svaring.com

Как сделать самодельный паяльный фен своими руками?

Паяльный фен – незаменимый и необходимый инструмент для всех любителей мастерить. Его можно использовать для отделения радиодеталей с печатных плат, ускорения высыхания клеевого соединения и многих других задач.

Поэтому иногда остро стоит вопрос: а как же сделать паяльный фен своими руками?

Мощности такого паяльного фена хватает, чтобы выпускать струю воздуха температурой 600 градусов Цельсия. Этого более чем хватает для плавления припоя.

Вентилятор подключается к источнику постоянного тока напряжением 12 Вольт. А вот нагревательный элемент питается от источника с переменным напряжением от 0 до 12 Вольт. С его помощью можно регулировать температуру выходящего воздушного потока.

В случае отсутствия подходящего источника питания, в качестве альтернативы можно использовать компьютерный блок питания. Необходимо только подогнать сопротивление нагревательного элемента к выходному напряжению.

Воздушный поток создается при помощи небольшого вентилятора. Вентилятор приводится в движение старым магнитофонным двигателем. Вместо магнитофонного двигателя можно использовать 40 мм кулер от видеокарты.

С ним модель будет немного компактнее, но слабее. Сборку паяльного фена будем рассматривать в комплектации с кулером, так как его собирать проще и быстрее.

Для воздуховода настоятельно не рекомендуется применение керамических материалов и кварцевого стекла. Эти материалы могут разрушиться при эксплуатации. Лучше выбрать сталь или цветные металлы. Воздуховод этого паяльного фена изготовлен из корпуса резистора C-5-5.

Чтобы получить трубку воздуховода, необходимо освободить корпус резистора от внутренностей. Для этого достаточно срезать один из закругленных концов при помощи напильника. Затем аккуратно вынуть все внутренности.

В качестве нагревательного элемента будет использоваться проволока от старого реостата диаметром 1.2 мм. Проволоку необходимо скрутить в спираль. Для этого ее можно намотать на стержень подходящего диаметра, а затем просунуть один конец проволоки через центр.

При скручивании необходимо учесть, что между трубкой и спиралью будет находиться слюдяная прокладка. Поэтому диаметр спирали должен быть немного меньше, чем диаметр отверстия воздуховода.

Проволоку можно брать латунную, медную или стальную. Эти металлы имеют высокую температуру плавления. Но предпочтение отдается стали. Так как сталь не окисляется при нагревании до высоких температур.

Нашему нагревательному элементу потребуется сопло. Оно обеспечит правильный выход воздушного потока. Его можно изготовить из шайбы при помощи кернера.

Диаметр шайбы должен быть немного меньше диаметра воздуховода. После этого можно собирать нагреватель. Сначала в трубку просовывается сопло, затем в сопло вставляется лист слюды в виде трубки и наконец, спираль.

Корпус паяльного фена изготавливается из не гофрированной жести. То есть подойдет любая консервная банка с ровными стенками. Чертеж корпуса прилагается.

Чертеж можно распечатать на листе А4. Это позволит использовать его в качестве шаблона. Для этого распечатку приклеиваем супер клеем на наш кусок жести. Остается вырезать корпус паяльного фена ножницами по приклеенному шаблону.

На размеченных местах просверливаем отверстия для винтов и отверстие для выхода проводов нагревательного элемента. При помощи узкогубцев и других инструментов необходимо согнуть края заготовки. В результате получится вот такой корпус.

Теперь нужно удалить приклеенную бумагу. Для этого нам понадобится ацетон и кисточка. Наносим ацетон кисточкой на бумагу и через секунды снимаем бумажный шаблон.
К получившемуся корпусу уже можно прикрепить ручку из шприца. В качестве крепежа используются винты м3.

Узкий конец шприца нужно отрезать ножом или другим острым предметом.Внутрь корпуса на винты насаживаются латунные клемники. Они нужны для предотвращения замыкания спирали на корпус. Взять их можно из электротехнических клемников.

Только в латунных деталях необходимо просверлить по одному резьбовому отверстию. Это сильно облегчит сборку паяльного фена.

Теперь можно соединить нагреватель и корпус.

Концы спирали нужно вставить в отверстия клемников. После этого фиксируется при помощи винтов сам нагреватель и концы спирали в клемниках. Теперь необходимо продеть кабели вентилятора и нагревательного элемента через ручку фена.

Если вы будете использовать для своего прибора магнитофонный двигатель ,то провода от него просовывать через ручку будет неудобно. Поэтому в случае применения большого двигателя, провода просовывать не стоит.

Концы кабеля нагревателя фиксируются винтами м3. А в отверстие ручки вставляется кусок поролона или резиной. Это не позволит проводам свободно двигаться. Остается поставить вентилятор сверху и паяльный фен готов к испытаниям.

Видео: миниатюрный фен своими руками.

metmastanki.ru

как выбрать и сделать своими руками?

В быту фен для пайки используется достаточно редко и многие домашние мастера даже не знают о таком устройстве, однако с помощью него можно быстро и качественно выполнить большое количество самых разных работ.

В первую очередь, это устройство будет незаменимым помощником радиолюбителей, так как его основное предназначение — это пайка именно микросхем.

Кроме этого, фен позволяет быстро и качественно спаять самые разные пленки, линолеум, а также другие материалы, которые имеют свойство плавиться под воздействием высоких температур.

По своей конструкции и внешнему виду фен чем-то отдалено напоминает строительный, однако имеет ряд существенных особенностей, в основном конструктивного плана.

И строительный, и фен для пайки микросхем, имеют схожий принцип работы, притом, что вырабатываемая температура имеет различные параметры.

В настоящее время такие фены в специализированных строительных магазинах представлены в широком ассортименте, цена на них разная, и купить такие устройства не составит проблем.

Между тем, цена на фены, предназначенные для пайки микросхем и не только, достаточно высокая, а значит стоит подумать о том, как сделать устройство своими руками.

Особенности фенов для пайки

Фены для пайки микросхем позволяют работать с различными легкоплавкими металлами и материалами. Спаивание поверхностей происходит за счет нагреваемой воздушной струи, поступающей из насадки устройства.

Главным и основным предназначением данного универсального устройства является пайка микросхем, однако в быту его можно использовать, в том числе, и для обработки оснований различных материалов, а также для быстрого удаления краски или прогрева при необходимости каких-либо деталей.

Для данного фена основным параметром является рабочая температура, которая в некоторых случаях может достигать восьмиста градусов по Цельсию.

Также больше значение играет используемая насадка, которая должна иметь определенные размеры и конфигурацию. Такое приспособление состоит из нескольких элементов, обеспечивающих его работу.

Так как рабочая температура достаточно высокая, корпус устройства должен обязательно иметь высокую термостойкость.

Помимо корпуса, произведенного и специального термостойкого состава, в состав фена входит насадка определенной формы и размеров, специальное реле, при помощи которого производится регулировка заданной температуры, а также сами нагревательные элементы и вентилятор.

Как и строительный, фен для микросхем во время работы захватывает воздух вентилятором, пропускает его через нагревательный элемент и потоком выпускает на поверхность.

Видео:

Самодельный фен имеет аналогичную конструкцию и принцип действия, что позволяет ему вырабатывать необходимую температуру для пайки микросхем.

Для того чтобы сделать такое устройство своими руками, потребуются определенные материалы, которые каждый домашний мастер сможет найти в своей кладовке.

При выполнении всех работ своими руками необходимо придерживаться определенной схемы, а также в точности выполнять все рекомендации.

Как правильно выбрать?

Если финансовые возможности позволяют, то можно фен, предназначенный для пайки, купить в любом специализированном магазине. В настоящее время предлагается большой выбор этих устройств, в том числе и с различным набором функций.

Как и строительный, фен, который предназначен для пайки, сегодня производится многими компаниями и их имя играет не последнюю роль. Лучше доверять проверенным устройствам, на которые имеется спрос по всему миру.

Также при выборе фена следует обратить особое внимание на его функциональные возможности и технические характеристики. Для начала, следует тщательно изучить все предлагаемые модели и разновидности устройств.

Большое значение играет рабочая температура, которая должна находиться в определенных заданных пределах.

Кроме этого, обратить внимание необходимо и на материал корпуса, так как у дешевых моделей от регулярного использования он может просто оплавится, а, соответственно, и деформироваться.

Такой параметр, как мощность, тоже имеет важное значение. Так как данный тип устройств относится к категории электроприборов, то в нем должны быть в полной мере выполнены правила по технике безопасности.

Следует обратить внимание и на тип установленного вентилятора, а также на количество его оборотов. Качественный фен должен создавать непрерывный и стабильный поток воздуха, температура которого при работе должна иметь стабильную величину.

Видео:

Лучше выбрать ту модель, которая оснащена специальным реле, при помощи которого выставляется необходимая рабочая температура.

Это позволит значительно расширить его функциональные возможности и работать с самыми разными материалами.

Обязательным атрибутом фенов для пайки является насадка, которая идет в комплекте с устройством. Именно насадка обеспечивает направление потока нагретого воздуха и равномерность прогрева поверхности.

В любом случае фен, предназначенный для пайки, должен быть не только надежным, но и долговечным.

Самостоятельная сборка

Если нет возможности приобрести паяльный фен, поскольку цена слишком высока, то его можно быстро сделать своими руками из подручных материалов.

Самодельный фен, при условии, что будут использованы качественные составные материалы и соблюдена технология сборки, позволит выполнять все необходимые задачи по своему прямому назначению.

Перед тем как приступить к сборке своими руками, необходимо подготовить материал, а также сделать примерную схему устройства для пайки. Своими руками можно сделать стационарный и переносной самодельный фен.

Стационарное устройство нельзя будет перемещать при необходимости, при этом рабочая температура никак не будет влиять на рукоятку прибора.

В качестве нагревательного элемента в этом случае следует использовать проволоку из нихрома, которую следует правильно уложить на цилиндрическую поверхность.

Само основание можно взять у неисправного фена для волос. Нагнетательным элементом может стать любой вентилятор небольших размеров, например от аквариумного компрессора.

Также следует обязательно продумать пусковой механизм, а также регулятор температур.

В процессе выполнения сборки своими руками, после того, как будет выполнена намотка спирали на специальную трубку, поверх нее рекомендуется плотно намотать стекловолокно. Далее следует сделать термоизоляционную трубку и надеть ее на спираль.

Такая насадка защитит конструкцию корпуса от перегрева, даже если рабочая температура воздушного потока будет выше нормы. Для нагнетания воздушного потока необходимо сделать и установить сам нагнетательный элемент.

Его монтаж лучше производить в задней части корпуса фена. Провод от нагревателя в обязательном порядке пропускается через реостат, который позволит управлять режимом нагрева.

Видео:

Насадка должна иметь форму цилиндра и крепиться перед нагревательным элементом. Именно насадка будет обеспечивать необходимое направление горячих потоков воздуха.

Также в удобном месте монтируется пусковая кнопка, при желании можно самодельный фен, предназначенный для различной пайки, оснастить дополнительным освещением, которое позволит выполнять работу не только удобно, но и с более высокой точностью.

Собрать фен, предназначенный для пайки, исключительно своими руками, при желании не составит большого труда.

Такое приспособление позволит домашнему мастеру выполнять самые разные ремонтные работы по дому.

Практически все необходимые элементы и материалы для его самостоятельной сборки можно найти в кладовке. Это позволит избежать лишних затрат на приобретение заводского приспособления, цена на которое может неприятно удивить.

Правильно собранный фен станет настоящим помощником домашнего мастера при выполнении самых разных ремонтных работ в собственной квартире.

rezhemmetall.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
