Flygt (Флюгт) насосы, канализационные насосные станции Flygt (Флюгт)

Широкий спектр погружных насосов Flygt (Флюгт) для сточных вод и насосов для сухой установки
Компания Flygt предлагает большое широкий спектр исполнений рабочих колёс для различных областей применения. Рабочие колёса погружных  насосов Flygt могут быть канальными, вихревыми, измельчающими, полуоткрытыми и осевыми. Такое широкое многообразие рабочих колёс сочетается с большим количеством типов проточной части.
Flygt так же предлагает различные варианты монтажа насосов: погружной стационарный, свободный и сухой. Диапазон мощностей насосов Flygt от 0,75 кВт до 630 кВт.
Сочетание различных гидравлических конструкций и опций, доступных в широком диапазоне типоразмеров позволит предложить Вам решение, наиболее подходящее для Вашей задачи.

КПД насосных систем на базе погружных насосов Flygt

Выбор двигателей и насосов с максимальным КПД всегда был значимым фактором для проектировщиков и пользователей насосов. С момента создания первых электрических погружных насосов, компания Flygt продолжает совершенствовать конструкции насосов для сточных вод. В результате все погружные насосы Flygt имеют ряд особенностей, которые помогают максимально повысить их общий КПД. Благодаря постоянному совершенствованию насосов, были разработаны новые высокоэффективные насосы с колесом типа N. Сердцем такого насоса является специальная запатентованная гидравлическая часть. Уникальное полуоткрытое рабочее колесо, в сочетании с особой конструкцией проточной части, как было доказано, снижают риск засорения и поддерживают высокий КПД. Уникальная конструкция рабочего колеса N-типа позволяет насосу работать в течение длительного времени без забивания и поддерживать КПД на первоначальном уровне.

Комплексные решения

Успех компании Flygt на рынке объясняется тем, что мы объединяем продукты, знания и опыт для обеспечения комплексных решений для наших клиентов. Оборудование, поставляемое компанией Flygt, включает в себя широкий спектр насосов, изготовленных из различных материалов, разных типоразмеров, блоки управления и системы автоматики для очистки насосных станций.

Программное обеспечение Flygt

Компания Flygt предоставляет два программных средства для оказания помощи клиентам при работе с

насосами Flygt. Первое – программа FLYPS, используется для выбора размера и типа насосов, вторая – SECad, используется для правильного выбора размера и конструкции насосных станций.

Концепция погружных насосов Flygt

Представляем новую серию надежных погружных насосов Flygt (Флюгт), которая была разработана для использования в различных отраслях промышленности. Модельный ряд 3000 содержит широкий спектр типоразмеров насосов

из различных материалов с разными рабочими характеристиками. Читайте дальше, и мы убедим Вас, что за счет интеграции двигателя и насосной части, погружные насосы не только более надежны и эффективны, но они также проще в использовании, чем другие типы насосов.

Низкие затраты на строительство насосной станции

Работая в погруженном положении, насосы Flygt требуют минимальных затрат на монтажные работы.

Во многих случаях насос может быть установлен в существующий отстойник. Отсутствие проблем с юстировкой

При установке насоса Flygt, не требуется устанавливать муфту и выравнивать двигатель, поскольку двигатель и насос интегрированы в одном компактном устройстве. Это означает, что затрат на дорогостоящее регулировочное оборудование и временных затрат на регулировку можно избежать.

Меньшее количество вспомогательного оборудования

Погружной насос также требует меньше вспомогательного оборудования. У продуктов компании Flygt нет проблем с обеспечением необходимого давления на всасывании, отсутствуют тяжелые, длинные валы. Благодаря этому дорогостоящие клапанные системы управления и дополнительные трубопроводы совершенно не требуются.

Модернизация и усовершенствование

Модернизация погружных насосов – это самый простой способ обновления, и он может быть осуществим за

меньшую стоимость по сравнению с изготовлением насосной станции. Использование существующих отстойников также сокращает время между проектированием и вводом в эксплуатацию. Погружные насосы Flygt могут заменить другие типы насосов в мокрых и сухих установках. Погружные насосы Flygt универсальны они могут быть установлены четырьмя различными способами, существует пять типов рабочих колёс, сами насосы представлены в широком диапазоне типоразмеров.

Области применения насосов Flygt

Погружные насосы Flygt применяются во всех отраслях промышленности: химической и нефтехимической,

пищевой, целлюлозно-бумажной, на горнодобывающих, металлургических и энергетических производствах, а также при очистке сточных вод. Типовые области применения включают в себя:

  • перекачивание сточных вод
  • водоснабжение
  • водяное охлаждение
  • перекачивание технологической воды
  • водоотведение
  • перекачивание шлама и грязи
  • очистка сточных вод
  • дренаж/отвод ливневых вод
  • перекачивание промывочной воды

Защита от затопления

Насосы Flygt , как погружные, так и насосы с сухой установкой, полностью защищены от затопления. Затопление станции не приведет к выходу из строя насоса. Поэтому, не требуется принимать никаких дополнительных мер, предотвращающих возможное затопление, и, как следствие, капитальные затраты могут быть снижены.

Увеличение площадей канализационных насосных станций

Погружной насос не занимает полезную площадь. Насосы могут быть размещены непосредственно в отстойнике или резервуаре. С погружными насосами Flygt улучшаются условия труда, так как перекачиваемая жидкостьне испаряется через уплотнения и не загрязняет окружающую среду.

Погружные насосы Flygt (Флюгт) работают практически бесшумно. Перекачиваемая среда не только поглощает звук, но также охлаждает двигатель насоса.

Доступность

Автоматически отключённый насос Flygt может быть поднят в считанные минуты, без опустошения резервуара. Благодаря тому, что насосы Flygt весьма компактны, их очень просто поднять и переустановить. Во время технического обслуживания резервный насос может заменить насос вышедший из строя, тем самым полностью устраняются простои.

Удобство обслуживания погружных насосов Flygt

Для технического обслуживания погружных насосов Flygt вам потребуются только стандартные инструменты, сервис насоса может проводиться непосредственно на месте эксплуатации силами обслуживающего персонала предприятия. Отвернув несколько болтов, Вы можете снять привод для удобства доступа к рабочему колесу и уплотнению. Благодаря существующей сети дистрибьюторов в более чем 120 странах мира, ITT предлагает превосходный сервис и доступность запчастей.

Серия погружных канализационных насосов Flygt (Флюгт) 3000


Конструкция

В стандартном исполнении данные погружные насосы Flygt (Флюгт) изготавливаются из чугуна. Для защиты, все части насоса, контактирующие с перекачиваемой жидкостью, покрыты грунтовкой и защитным покрытием на основе каучука. Специальные покрытия и цинковые аноды для катодной защиты могут быть поставлены по запросу. Для работы во взрывоопасных средах, большинство моделей Flygt может поставляться во взрывозащищённом исполнении. Для работы в коррозионных средах предлагаются специальные модели насосов Flygt, изготовленные из нержавеющей стали.

Максимальная температура перекачиваемой жидкости для стандартного и взрывозащищенного исполнений

составляет + 40 ° С, но возможно изготовление насосов Flygt с максимальной температурой перекачиваемой

жидкости до +90 ° C.

Все погружные насосы Flygt (Флюгт) 3000 серии оснащены датчиками контроля температуры обмоток статора.

По желанию заказчика, могут быть встроены датчики контроля протечек в клеммную коробку и масляную камеру насоса Flygt.

Компания Flygt также предоставляет ряд дополнительного оборудования для обеспечения бесперебойной работы насосных установок, в том числе клапаны взмучивания, датчики уровня, аварийной сигнализации, системы контроля, и подъемные устройства.

Корпус насоса Flygt

Профилированная геометрия проточной части позволяет избежать засорения насоса Flygt во время работы.

Канальные колёса оснащены сменными кольцами износа.

Рабочее колесо

Компания Flygt предоставляет широкий выбор динамически сбалансированных рабочих колес для точного соответствия требуемой производительности.

Двигатель

Асинхронный двигатель с короткозамкнутым ротором, имеющий от 2 до 8 полюсов, разработан для погружного применения, класс S1. Двигатели класса H (+155 °C), способны выдержать до 15 пусков в час. Двигатели производятся на собственном заводе Flygt в Швеции.

Вал

Надежно работающая конструкция с предварительно смазанными подшипниками.

Охлаждение погружного насоса Flygt

Корпус двигателя погружного насоса Flygt (Флюгт) выполнен с ребрами охлаждения для максимальной теплоотдачи. Большие двигатели оснащены внешней рубашкой охлаждения, благодаря которой перекачиваемая жидкость отводит тепло от двигателя.

Может также применяться альтернативное охлаждение с подводом охлаждающей жидкости от внешнего источника водоснабжения.

Система кодового обозначения погружных насосов Flygt











 Полустационарн.

Свободная погружная

установка. Переносная

версия с

трубным

или шланговым

присоединением
Полустационарн.

Подвесная

погружная установка

для быстрого

присоединения.
Полустационарная

погружная установка

со свободной

направляющей для

насосов и мешалок.
 Стационарная

погружная

установка

в колодце.

Насос

установлен

на двух

направляющих

на

автоматической

трубной муфте.
 Переносной вариант

для шлангового

или муфтового

присоединения

к напорному

трубопроводу.
 Вертикальная

стационарная

сухая установка

с фланцевым

присоединением

к напорному и

всасывающему

трубопроводу.
Горизонтальная

стационарная сухая

установка с фланцевым

присоединением

к напорному и

всасывающему

трубопроводу.
 F H J P S TZ
CCF   CP CS CTCZ
DDF   DP  DT DZ
FFF  FJ FP
HHF   HP HS HT HZ
MMFMH  MP
NNF   NP NS NT NZ

Flygt использует специальную систему кодировки для обозначения насосов. Каждый насос произведенный компанией Flygt имеет свой код из двух букв и четырех цифр, например NP 3153. Первая буква обозначает тип проточной части насоса, а именно тип рабочего колеса и улитки. Вторая буква обозначает тип монтажа насоса. Четыре цифры обозначают модель насоса, а также его типоразмер в рамках модельного ряда. Так насос Flygt CP 3127 больше насоса Flygt CP 3085. Таким образом, насос Flygt CP 3127 оборудован одно- или многоканальным рабочим колесом, он предназначен для стационарной установки в колодце на двух направляющих и автоматической трубной муфте. А насос Flygt NT 3085 оборудован и полуоткрытым самоочищающимся рабочим колесом, он предназначен для сухой вертикальной стационарной установки с фланцевыми присоединениями к напорному и всасывающему трубопроводам.

Погружные насосы Flygt малой мощности для сточных вод 3045, 3057 и 3068

Надежные погружные насосы Flygt (Флюгт) для применений в жилых зданиях, коммерческих сооружениях и небольших промышленных объектах

Практически вечные – Это именно то, что вы ожидаете от компактных насосов компании Flygt. Эти погружные насосы идеально подходят для перекачивания небольших объёмов сточных вод или дренажных подземных вод в таких местах, как частное жилье, магазины и рестораны. Они прекрасно подходят для канализационных колодцев. Могут использоваться как в закрытом помещении, так и на открытом воздухе. Установка этих насосов чрезвычайно проста. Монтаж свободный или стационарный. Достаточно установить насос на место и можно приступать к работе. Насосы этого типа выпускают с канальным или вихревым рабочим колесом, изготовленным из чугуна. Данные насосы, обеспечат многолетнюю надёжную бесперебойную работу.

Удобство монтажа и обслуживания насосов Flygt

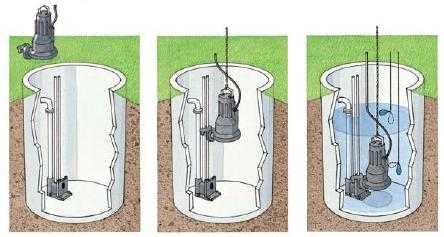

F Полустационарная установка насоса Flygt – погружной насос Flygt, свободно устанавливается на плоскую поверхность или даже на пол. Обвязка может быть выполнена с помощью либо трубопроводов, либо гибких шлангов. При соединении с трубопроводом, насос демонтируется вместе с первой секцией трубы.

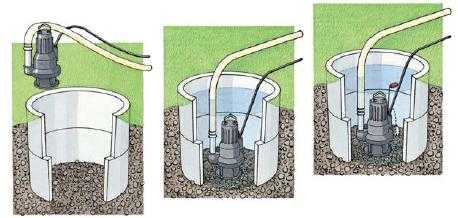

S Самый простой тип монтажа погружного насоса Flygt – насос смонтирован на опоре и соединен с гибким шлангом. Он просто устанавливается на место и подсоединяется к источнику питания. Выход насоса также может быть выполнен в виде фланцевого соединения.

Для обоих типов монтажа F и S предусмотрены датчики уровня пуска и останова.


P установка рекомендована для перекачки канализационных сточных вод. Благодаря специальным направляющим и автоматической трубной муфте, насос Flygt легко демонтировать. Установленный на место с помощью направляющих, насос автоматически подключается к напорному трубопроводу. При подъеме насос автоматически отсоединяется от трубопровода. Насос оснащается двумя датчиками уровня – для пуска и останова.

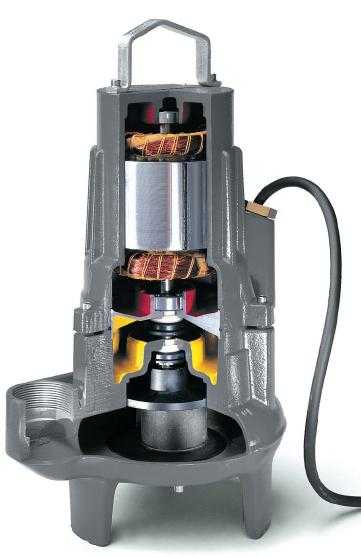

Созданный для бесперебойной работы

Двигатели погружных насосов

Компания Flygt (Флюгт), единственная среди насосных производителей, занимается разработкой двигателей для своих насосов, вместо покупки готовых. Это гарантирует бесперебойную работу и высокую производительность, несмотря на жесткие условия эксплуатации. Двигатели Flygt сухие, а не заполненные маслом. Благодаря этому повышается КПД, упрощается обслуживание и устраняется риск загрязнения окружающей среды.

Двойное торцевое уплотнение

Два комплекта механических уплотнений вала обеспечивают двойную защиту.

Чугунный корпус

Двигатель и корпус насоса изготовлены из чугуна. Благодаря этому насосы Flygt более прочные и коррозионностойкие, по сравнению с насосами, изготовленными из листового металла.

Бесперебойная работа

Благодаря компактной конструкции насоса обеспечивается небольшой вылет вала, вследствие чего  практически исключается прогиб вала и вибрации, а так же значительно уменьшается нагрузка на уплотнения и подшипники.

Кабельный ввод

Кабельные вводы имеют специальную конструкцию, обеспечивающую уплотнение кабеля и защиту его от растяжения.

Масляная камера

Масляная камера погружного насоса Flygt заполнена тщательно очищенным экологически чистым белым маслом, одобренным Управлением по контролю за продуктами и лекарствами (США) для использования в пищевой промышленности.



 Однолопастное рабочее колесо (насосы Flygt С типа)

Сочетание высокой производительности и износостойкости позволяет использовать насосы с однолопасным рабочем  колесом для решения самого широкого спектра задач, связанных с перекачиванием дренажных и сточных вод.

 Вихревое рабочее колесо (насосы Flygt D типа)


Насосы этого типа
идеально подходят для перекачивания абразивных сред и жидкостей с повышенным
содержанием твёрдых включений.



Погружные насосы Flygt с измельчителем
Там, где особенности местного ландшафта не позволяют использовать обычные самотечные системы, решением может стать использование системы принудительной канализации. Объединение принудительной
системы с самотечной позволяет добиться самого экономически выгодного решения для конкретного типа местности. Использование узких гибких трубопроводов в системе принудительной канализации, лежащих
непосредственно на земле, устраняет необходимость проведения дорогостоящих земляных работ.


Система, которая хорошо работает под давлением

Сердце системы

Сердцем каждой системы принудительной канализации является погружной насос с измельчителем. Измельчающий насос Flygt разрезает волокнистые и твёрдые включения на более мелкие частицы, которые затем могут быть прокачены через трубы диаметром 50 мм. Система принудительной канализации комплектуется регулятором измельчения Flygt FCG и насосом с режущим колесом Flygt. Вместе эти элементы составляют концепцию системы принудительной канализации Flygt, сочетая экономическую эффективность с высоким КПД системы. Насосы с измельчителем настолько эффективны, что для бесперебойной и эффективной работы канализационной системы, достаточно запускать их на полчаса в сутки.


Измельчает до нужного размера


Рабочее колесо насосов с измельчителем Flygt предназначено специально для работы в канализационных системах. Режущие детали проточной

части насоса, изготовленные из высокохромистого чугуна и нержавеющей стали, перемалывают включения до размера 5 х 15 мм, что исключает риск засорения и позволяет прокачивать полученную субстанцию по

трубопроводам небольшого диаметра.

Четыре базовых типоразмера насосов Flygt с измельчителем

Компания Flygt производит четыре типа погружных насосов с измельчителем. Так как эти насосы имеют модульную конструкцию, четырёх типоразмеров достаточно для решения любых эксплуатационных задач. Несмотря на то, что

каждый типоразмер насоса имеет свой диаметр рабочего колеса, диаметр выходного патрубка для всех типов одинаков. Это позволяет легко заменить рабочее колесо или же целый насос при изменившихся условиях эксплуатации.

Ряд насосов Flygt с колесом N-типа

Flygt Серия 3085–3127

Эти погружные насосы были созданы для надежного и эффективного перекачивания сточных вод. Используя эти насосы, Вы можете забыть о снижении производительности, больших энергозатратах и высоких расходах на техническое обслуживание. Гидравлическая часть насосов Flygt (Флюгт) N-типа имеет специальную конструкцию, обеспечивающую эффективную, надёжную и бесперебойную работу весь период эксплуатации.

Качество продукции зависит от качества составляющих

Двигатель

Асинхронный двигатель с высоким КПД, специально разработан и изготовлен компанией ITT Flygt для

погружного применения. Обмотки статора класса изоляции Н термостойкостью до 180°C способны

выдержать до 15 пусков в час.

Вал

Короткий вылет практически исключает прогиб вала.

Благодаря этому значительно увеличивается срок

службы уплотнений и подшипников,  обеспечивается

низкий уровень шума и вибрации при работе.

Уплотнения

Два, независимо  работающих, комплекта уплотнений обеспечивают двойную защиту.  Разработаны, запатентованы и изготовлены компанией ITT Flygt.

Защита уплотнения

Запатентованная конструкция Spin-out™  защищает наружное уплотнение, удаляя абразивные частицы из камеры уплотнения.

Масляная камера

Помимо смазки уплотнений, масло, залитое в  специальную камеру, рассеивает тепло, выделяемое двигателем и подшипниками. Масляная камера также обеспечивает дополнительную защиту от проникновения жидкостей в  корпус насоса.

Система контроля Flygt

Датчики контроля температуры, встроенные в обмотки статора, предотвращают возможный перегрев. Кроме этого, по желанию заказчика, погружные насосы могут быть оснащены датчиками контроля протечек в клеммную коробку и масляную камеру.

Кабельный ввод

Кабельный ввод обеспечивает уплотнение и защиту кабеля от растяжения.

Международные стандарты

Все погружные насосы Flygt (Флюгт) испытаны и допущены к эксплуатации в соответствии с национальными и международными стандартами (IEC 34-1 Csa). Насосы также выпускают во взрывозащищенном исполнении с разрешениями на применение по заводским и европейским нормам и правилам (FM и EN).

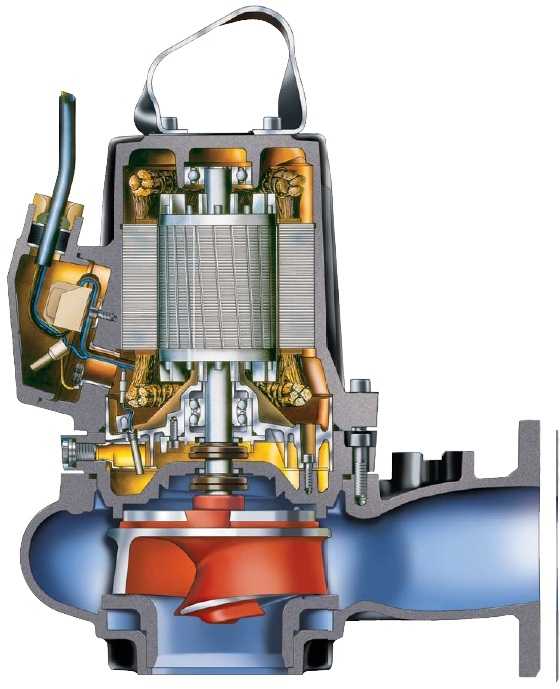

Новое поколение насосов – насосы N типа 3153 – 3301

Новое поколение насосов Flygt N типа было спроектировано с целью обеспечить эффективную, надёжную и бесперебойную работу в течение всего срока службы насоса, а также снизить затраты на установку.

Высокая эффективность перекачивания сточных вод насосами Flygt

Вы сразу почувствуете разницу по сравнению с другими типами насосов: детали N насосов Flygt, благодаря особой конфигурации, проще содержать в чистоте и легче обслуживать. Сердцем нового поколения насосов Flygt  N-типа  является специальная запатентованная гидравлическая часть. Уникальное полуоткрытое рабочее колесо, в сочетании с особой конструкцией проточной части, снижают риск засорения и поддерживают высокий КПД, даже при самых сложных условиях работы. Для удобства обслуживания мы применяем двигатели класса Н с улучшенным теплоотводом, уменьшенной выработкой тепла и износом. В таких двигателях имеется отдельная проверочная камера для осмотра и быстрого технического обслуживания.


Сердцем N-насосов Flygt (Флюгт) является рабочее колесо N-типа. Уникальное полуоткрытое рабочее колесо снижает риск засорения и поддерживает высокий КПД в течение длительного срока.

Поле характеристик насосов Flygt N-типа
Качество продукции зависит от качества составляющих

Кабельный ввод

Кабельный ввод обеспечивает уплотнение и защиту кабеля от растяжения.

Система охлаждения

Обычно охлаждение погружных насосов осуществляется перекачиваемой жидкостью. Однако, при повышенных требованиях к охлаждению или при сухой установке, все насосы могут быть оборудованы внутренней закрытой системой охлаждения. Охлаждающая жидкость, в таком случае, циркулирует вокруг статора двигателя.

Защита уплотнения

Запатентованная конструкция Spin-out™ защищает наружное уплотнение, удаляя абразивные частицы из

камеры уплотнения.

Международные стандарты

Все насосы Flygt (Флюгт) испытаны и допущены к эксплуатации в соответствии с национальными и международными стандартами (IEC 34-1 Csa). Насосы также выпускают во взрывозащищенном исполнении с разрешениями на применение по заводским и европейским нормам и правилам (FM и EN).

Система контроля

Датчики контроля температуры, встроенные в обмотки статора, предотвращают возможный перегрев. Проверочная камера оснащена датчиком протечек.

Длительный срок службы подшипников

Подшипники во всех насосах Flygt гарантируют как минимум 50 тысяч часов бесперебойной работы.

Смотровое отверстие

Смотровое отверстие расположено ниже подшипников, что увеличивает надёжность насосов. Встроенный

датчик предупреждает о возникновении протечек и позволяет вовремя провести техничесчкий осмотр и сервисное обслуживание.

Всегда высокий КПД

Инновационная конструкция самоочищающегося рабочего

колеса дополняется специальной конструкцией проточной

части. Это запатентованное сочетание, обеспечивает

самоочищение насоса перекачиваемым потоком

жидкости, значительно снижает риск засорения и делает насосы N-серии идеальным решением с высоким КПД

в течение всего срока службы. Благодаря этому, снижается общее потребление электроэнергии, что является существенным фактором в снижении стоимости эксплуатации насосов.

Изменение КПД с течением времени

-Красной линией показано как из-за засоренияснижается  КПД обычных
насосов, работающих в постоянном режиме, при перекачивании сточных вод

-Зелёной линией показан КПД обычных насосов,
периодически
подвергающихся промывке.

-Синяя линия показывает КПД N-насосов

Насосы Robot с вихревым колесом

Особенности

Незасоряемая конструкция

Утопленное вихревое рабочее колесо оставляет широкий свободный проход для потока жидкости, созданного вихрем. Засорение практически невозможно, даже при перекачивании волокнистых материалов, так как волокна сбрасываются с радиальных кромок лопастей и увлекаются вихрем прочь.

Крупные включения, тяжелые шламы

Вихрь, создаваемый рабочим колесом,

распространяется и на жидкость вокруг насоса.

Тяжёлые и крупные включения не оседают внизу, а

откачиваются, благодаря создаваемому вихревому

потоку. Это позволяет содержать зумпф в чистоте и

значительно снижает расходы на ручную чистку. Тяжелые шламы перемешиваюится и легко перекачиваются.

Низкий износ – постоянная производительность

Благодаря тому, что твёрдые включения перекачиваемой жидкости практически не соприкасаются с деталями насоса, износ сведён к минимуму и не оказывает большого влияния на производительность вихревых насосов. Благодаря постоянно высокой производительности в течение длительного периода, износ рабочего колеса носит равномерный характер, поэтому уровень вибраций остаётся низким в течение всего срока службы.

Минимальное техническое обслуживание — Отсутствие регулировки

Отсутствие регулируемых зазоров позволяет избежать резкого падения производительности из-за износа или неправильной регулировки. Для поддержания проектного значения КПД и высокого качества работы не требуется никакой наладки. Это гарантирует надежную и бесперебойную работу при минимальном техническом обслуживании и материальных затратах.

Широкий диапазон типоразмеров

Серия вихревых насосов представлена широким диапазоном типоразмеров. Если в существующей линейке насосов отсутствует необходимый типоразмер насоса, возможно изготовление специального насоса, перекачивающего жидкость с требуемым размером включений.

Износостойкий белый чугун — всегда высокая производительность

Чтобы максимально увеличить срок службы вихревых насосов, кроме серого чугуна применяют такие материалы, как нержавеющие стали 316 и 329 и износостойкий белый чугун.

Вихревые насосы в принципе мало подвержены износу, так как абразивные частицы перекачиваемой жидкости проходят под рабочим колесом, практически его не касаясь. Изготавливая детали гидравлической части из износостойкого чугуна, износ можно снизить ещё больше. Белый чугун содержит кремний и кварц и может выдерживать ударное воздействие твёрдых частиц. Так как производительность вихревых насосов не зависит от зазора рабочего колеса, износ не имеет большого влияния на производительность, которая остается на заданном уровне в течение всего срока службы.

Так как коррозия рабочих деталей может существенно сократить срок службы насоса, очень важно правильно выбрать материалы деталей с учетом из стойкости к различным средам. Нержавеющие стали

316 и 329 позволяют использовать насосы для решения широкого круга задач по перекачиванию промышленных и сточных вод.

Особенности конструкции










Двигатели:Класс F (155 ° C).
 Материалы: чугун, нержавеющая сталь 316, нержавеющая

сталь 329, износостойкий белый чугун
 Подшипники: усиленные, не обслуживаемые.
 Вал: нержавеющая сталь.
 Уплотнение вала: двойное торцовое с масляной смазкой . Со

стороны насоса уплотнение – карбид кремния /

карбид кремния, со стороны двигателя — графит/

керамика. Масляная камера оснащена гибким

резиновым сильфоновым уплотнением.
 Защита уплотнения: предотвращает попадание твёрдых частиц в зону

уплотнения и ослабляет давление на уплотнение,

тем самым продлевая ему срок службы.
 Рабочее колесо: Незасоряемое рабочее колесо, с большим

свободным проходом. Отсутствие регулировки,

невозможность заклинивания, постоянная

высокая производительность в течение

длительного периода.
 Болты и гайки: нержавеющая сталь.
 Детали: Взаимозаменяемые. Возможность изготовления

насосов по индивидуальному заказу.

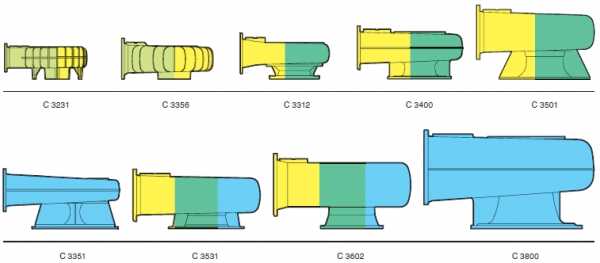

Широкий спектр насосов для канализации

Почему большие центробежные насосы Flygt?

Разработка и проектирование центробежных насосов проходит в несколько этапов. В ITT Flygt мы проводим обширные исследования и гидравлические испытания, компьютерное моделирование потока с целью нахождения оптимальной конструкции проточной части, обеспечивающей максимум КПД и минимальные требования к подпору на всасывании.

Конструкция рабочих колёс Flygt оптимизирована для эффективного перекачивания жидкостей требуемых объёмов с требуемой скоростью и без засорения. Каждое колесо индивидуально разрабатывается и изготавливается для обеспечения заданных рабочих характеристик.

Все двигатели спроектированы и изготовлены компанией Flygt специально для использования в погружных установках. Совершенная электрическая часть и компьютерные расчеты в результате дают совершенные погружные двигатели.

Взамен дорогостоящих крупногабаритных двигателей и гидравлической части, мы предлагаем Вам высококачественную насосную продукцию, разработанную и изготовленную компанией Flygt. Информацию о насосах работающих в жестких условиях можно посмотреть здесь.

www.fluidbusiness.ru

Насосы Flygt (осевые): принцип действия (работы), характеристики

Содержание

Модельный ряд шведской фирмы Flygt состоит из множества погружных и дренажных насосов, отличающихся большим разнообразием и широким спектром возможностей.

История этой компании берет начало с 40-вых годов прошлого столетия. За время существования она преуспела в создании агрегатов, чьими отличительными свойствами стали качество, удобство и надежность применения. Первый насос от Flygt — это открытие в области проектирования водонапорных систем. Он принес мировую известность фирме изготовителю. Это событие произошло в 1947 году. С этой даты для компании Flygt началась белая полоса.

Разнообразие моделей Flygt

Серии Flygt — это лидер по производству погружных насосов. Компания имеет в своем ассортименте несколько линеек оборудования, обладающего различными характеристиками.

Ассортимент насосной продукции Flygt

Виды такие:

  1. Flygt С3001. Представители этой серии отличаются большими размерами. Они изготовлены из чугуна и имеют специфическую техническую характеристику, названную «взрывозащищенность». Область их применения широкая, хотя чаще они встречаются в промышленности.
  2. Flygt N.Важным условием для применения продукции фирмы Flygt является качество воды. Перегоняемая жидкость не должна быть слишком загрязненной. Материалом изготовления подобных насосов является чугун.
  3. Flygt READY. По сравнению с предыдущими сериями READY представляет потребителю компактные, небольшие по размеру агрегаты, созданные из нержавеющей стали. Благодаря этому, их вес меньше, чем у представителей Flygt, которые сделаны из чугуна. Они подойдут для использования в бытовых условиях, так как их удобно транспортировать, и они простые в обращении, что не мешает им справляться даже с предотвращением последствий наводнений. Насосы READY нашли свое применение на стройплощадках, в службах ЖКХ, в противопожарных организациях.
  4. Flygt BIBO. Погружной насос из этой серии является уникальным оборудованием, приспособленным для работы в самых непростых условиях. Его корпус создан из четырех материалов (чугун, нержавеющая сталь, алюминий и алюминиевая бронза), также, как и рабочие элементы. Это говорит о черезвычайнойадаптированности изделия. Рабочий орган, многоканальное колесо, дополняет картину показателями производительности, полученными при работе с сильно загрязненными жидкостями.
  5. Flygt C3000. Модели предназначены для работы со стоками. Они могут быть разных размеров, что объясняет их повсеместное применение, как в промышленности, так и в бытовых нуждах. Изготовлены агрегаты из чугуна и обладают таким свойством, как защита от взрывов. Она предполагает сохраненность корпуса даже при воздействии очень высоких температур.
  6. Flygt M3000. Специализация насосов сводится к использованию в канализационных системах. Механизм работы подразумевает измельчение крупных частиц мусора до того состояния, которое позволяет перегонять их без проблем для самой напорной системы.

к меню ↑

Преимущества использования

Компания Flygt- довольно популярный поставщик насосного оборудования. Ее успех на рынке складывается из следующих составляющих:

  • перед непосредственной установкой обязательно проводится обследование предполагаемого места эксплуатации оборудования. Это позволяет избежать проблем, связанных с выбором агрегата и его монтажом;
  • минимальные затраты на проектировку, установку и эксплуатацию;
  • уход, не имеющий особых сложностей и притязаний;
  • простота эксплуатации;
  • производительность, повышающаяся из-за большего числа пусков в определенный период времени, т.е. скорости и отсутствия деталей, требующих отдельного смазывания;
  • возможность установки на глубину;
  • широкий спектр возможностей оборудования;

    Насос Flygt (Флюгт) с колесом N-типа

  • невысокий шумовой порог;
  • подбор модели по индивидуальным характеристикам;
  • отсутствие потребности в вентилировании оборудования;
  • оптимальные показатели мощности.

Все вышеперечисленные плюсы доказывают пользу от использования насосных установок от фирмы Flygt.
к меню ↑

Функции

Погружные и дренажные насосы Flygt применяются для:

  • откачки отработанной жидкости, характеризующейся разной степенью загрязнения;
  • отведения грунтовых и поверхностных вод;
  • снижения температуры с помощью жидкости;
  • соединения составов;
  • снабжения водой жилых и промышленных помещений.

Значение работы подобных агрегатов невозможно переоценить. От насоса зависит процесс перегонки жидкости. При неисправностях, возникших в агрегате, останавливается весь процесс. Поэтому для предупреждения аварийных ситуаций нужно регулярно проверять техническое состояние насоса и устранять неполадки, которые в будущем могут перерасти в серьезные проблемы.
к меню ↑

Осевые насосы flygt

Примером подобной конструкции стали осевые насосы flygt серии Р, обладающие следующими характеристиками:

  1. Температурный максимум равен 40 градусам по Цельсию.
  2. Материал изготовления — чугун.
  3. Возможные варианты защиты – стандартная и противовзрывная.

Осевой насос разработан для откачки больших объемов жидкости, вследствие этого он нашел применение в промышленных областях, таких как:

  1. Электроэнергетика.
  2. Канализационные системы.
  3. Водоснабжение.
  4. Судоходство.

Помимо этого, использование осевого агрегата подразумевается при отводе лишней жидкости и защите от нее объектов. Следовательно, определяются растворы, для перегонки которых возможно применение этого аппарата. К ним относят:

  • отработанную жидкость, сточные воды;
  • речную воду, содержащую ил и другие абразивные частицы;
  • воду для производственных нужд;
  • чистую холодную жидкость, предназначенную для охлаждения специального оборудования.

к меню ↑

Комплектация

В стандартный комплект насоса от фирмы Flygt, помимо агрегата, входят датчики, целью использования которых стала защита аппарата от воздействия внешней среды и внутренних факторов путем предупреждения возможных проблем с помощью систематического исследования канализационной или напорной системы.

Канализационные насосы Flygt

К таким датчикам относятся те, что способны определить:

  1. Утечку жидкости в инспекционном резервуаре.
  2. Температуру подшипников верхнего и нижнего уровней.
  3. Вибрацию, которая появляется в процессе эксплуатации насоса.
  4. Утечку жидкости в коробке с клеммами.
  5. Температуру на оболочках стартера.

Память насосного оборудования заключается в специальном чипе, находящемся в коробочке с клеммами. На ней имеется информация об оборудовании, поступившая с завода изготовителя и занесенная хозяином агрегата. На основании этих данных проводится мониторинг состояния технических характеристик, который обеспечивает грамотное управление насосным оборудованием.

Наличие дополнительных защитных и диагностирующих устройств позволяет продлить срок эксплуатации оборудования за счет предупреждения неполадок в системе на этапе их зарождения. Использовать приборы с таким функциональным обеспечением можно не один раз. Специалист, который делает монтаж оборудования, сам установит их как полагается. От собственников насосов от flygt требуется лишь соблюдение мер предосторожности при работе с оборудованием.

Управление работой насоса возможно с помощью специальных систем. Компания Flygt предлагает две программы, одна из которых, FLYPS, занимается подбором вида агрегата и его габаритами, т.е. занимается только насосами, а вторая, SECad, производит то же самое для насосных станций.
к меню ↑

Конструкция

Особенностью подобных агрегатов являются их погружные колеса. Они могут быть разных видов, в зависимости от предназначения. Отдельно выделяют:

  • канальные;
  • осевые;
  • полуоткрытые;
  • вихревые;
  • измельчающие.

Насосы Flygt серии 2600

Также монтаж характеризуется несколькими вариантами проведения, среди них:

  • сухой;
  • стационарный погружной;
  • свободный.

Показатель мощности в каждом случае будет свой, его значение колеблется в пределах 0.75 кВт-650 кВт. Определение оптимального варианта возможно с помощью консультации специалиста. Он, проанализировав полученные от заказчика данные, предоставит подборку наиболее эффективных способов установки водонасосного оборудования.
к меню ↑

РАБОТА НАСОСА ФЛЮГТ N3085 С АДАПТИВНЫМ КОЛЕСОМ (ВИДЕО)


к меню ↑

Мнение пользователей

Фирма Flygt имеет общественное признание в связи с применением индивидуальной политики по отношению к каждому клиенту. Имея такой подход, она обеспечивает выполнение всех пожеланий заказчика в соответствии с его материальными возможностями и условиями монтажа, которые определяются местом установки оборудования и свойствами перегоняемой жидкости. При учете всех сторон происходит расчет необходимых характеристик приобретаемого насоса, вследствие чего исключается возможность ошибок и неполадок, вызванных недостаточным вниманием к деталям монтажа и эксплуатации.

Профессионализм и продуманные технологии позволяют потребителям быть уверенными в качестве покупаемых насосов. Ведь главным гарантом полезного приобретения является репутация фирмы производителя. В случае с Flygt все стороны имеют положительную окраску.

 Главная страница » Насосы

byreniepro.ru

Каталог | Насосы flygt

Выкачивающие насосы

Мешалки

Закачивающие насосы

Шведская компания Flygt занимается производством насосов и насосных систем с середины прошлого века, и именно ее специалисты изобрели и впервые внедрили погружной насос, и каталог flygt на настоящий момент содержит самые усовершенствованные его модели, рассчитанные как для бытовых целей, так и для промышленности. Помимо этого компания предлагает насосный агрегат flygt для технических целей, насос для перекачки канализации, различные мешалки, насос для перекачки грязной воды, и многое другое.

Каталог flygt особо выделяет погружные канализационные насосы, которые являются основным направлением разработок компании: в середине прошлого века специалисты компании разработали и внедрили самый большой насос для перекачки канализации. Сейчас каталог flygt в номенклатуре содержит несколько модификаций таких насосов, а также специализированный насосный агрегат flygt разных мощностей.

Насосы flygt каталог — это не единственное, что производит компания. Специалисты компании разрабатывают и внедряют погружные мешалки, которые применяются в системах очистных сооружений, в химической промышленности в производстве биогаза, и в других сферах. Мешалка flygt имеет такие конструктивные особенности, и изготавливается из таких высоконадежных материалов, что срок ее эксплуатации и надежность работы подтверждена многими. Каталог flygt содержит несколько моделей мешалок.

Также каталог flygt предлагает потребителям насос для перекачки грязной воды, или так называемые дренажные насосы, которые представляют собой специализированные гидравлические машины. Каталог flygt предлагает дренажные насосы, предназначенные для откачки жидкой среды в строительстве, в шахтах, в строительстве судов, и так далее. Особо выделяются в этой серии насосы flygt bibo, измельчающие крупные включения, и предотвращающие заторы.

Любой насосный агрегат flygt отличается высоким качеством. Все насосы flygt каталог которые содержит, оснащены электродвигателями большой мощности в антикоррозийном исполнении. Каталог flygt имеет серию моделей насосов, оснащенных рабочим колесом канального или вихревого типа, со значительными усовершенствованиями. Так flygt bibo имеет две части: собственно полуоткрытое рабочее колесо лопастного типа и дополнительную к нему ответную часть, которая монтируется в улитку. За счет неподвижности ответной части и наличия разгрузочной канавки не происходит заторов.

nasosy-flygt.ru

Погружные насосы Flygt, шламовые и дренажные насосы Flygt

Компания ООО “РДЭ” – официальный представитель и сервисный партнер компании Xylem – предлагает широкий спектр насосов Flygt (Швеция).

Компания Flygt, основанная в 1901 г., производит профессиональное насосное оборудование. Насосы Флюгт (шламовые, дренажные, погружные) получили широкую известность благодаря надежности и высокому КПД.

Основным профилем компании Flygt является производство погружного оборудования, предназначенного для перемешивания и перекачивания различных жидкостей. Компания Flygt является производителем лучших погружных насосов для КНС и станций аэрации.

Основная отличительная особенность насосов Flygt для сточных вод от компаний конкурентов – высокий КПД. Специалисты компании Flygt применяют новые инновационные технологии энергоэффективности, что позволило снизить потребление электроэнергии на 15%. Применение новейших технологических решений при проектировании насосов для КНС позволило существенно увеличить эффективность их работы. Инженеры компании Flygt разработали гидравлическую часть насосов с особенным строением проточной части, которая значительно снижает риск засорения и наматывания на рабочее колесо различного рода волокнистых изделий. Погружные насосы Flygt способны перекачивать жидкости с высоким содержанием волокнистого материала, при этом они обеспечивают стабильно высокий КПД перекачки в течение длительного периода работы.

Канализационные насосы Flygt

Дренажные насосы Flygt

Шламовые насосы Flygt

Flygt Concertor

Мешалки Flygt

Строительство и монтаж канализационных насосных станций на базе погружных насосов Flygt


Пуско-наладка, диагностика, дефектовка и ремонт насосов Flygt, поставка оригинальных запасных частей для насосов Flygt


Подбор насосов FLYGT в Москве, расчет цены:

Андрей Томилин

(495) 668-32-90 доб. 134, 211

моб. +7 926 881 14 47

e-mail: [email protected]



Подбор насосов FLYGT в Самаре:

Александра Куляшова

+7 (902) 154 75 44

+7 (846) 221 88 79

e-mail: [email protected]



Ремонт насосов FLYGT:

(495) 668-32-90 доб. 111

e-mail: [email protected]

Области применения насосов FLYGT

www.rosdiler-electro.ru

Насосы – Погружные шламовые насосы Flygt (Флюгт) cерия H 5570 с канальным рабочим колесом (HS 5500)

МодельXylem Flygt – Погружные шламовые насосы Flygt (Флюгт) cерия H 5570 с канальным рабочим колесом (HS 5500)
Минимальная температура0 C°
Максимальная температура40 C°
Напор80 м
Производительность650 м³/ч
Рабочее давление16 бар
Материалвысокохромистый чугун HC600
Размерыдо DN 350
МонтажПогружной свободный S, Погружной стационарный P, Cухой гор. погружного насоса Z, Cухой верт. погружного насоса T
ВключенияАбразивы
Отрасли промышленостиГорнодобывающая, Металлургическая, Нефте и газопереработка, Энергетика, Водоснабжение и водоотведение, Целлюлозо-бумажная

H 5570 – это большой погружной центробежный насос особой прочности, предназначенный
для перекачки:
• воды, содержащей абразивные частицы
• глинистых растворов
• шламов
• грунтовых вод

Шламовый погружной насос H 5570 пригоден к полному погружению, компактен, прост в установке и может быть

установлен четырьмя разными способами:

  • HP Для постоянной установки в колодец. Насос опускается по направляющим стойками и автоматически подсоединяется к напорному патрубку.
  • HS Транспортируемая версия с подставкой и соединением для шланга или трубопровода.
  • HT Для установки на подставку в вертикальное стационарное положение в сухом помещении. Напрямую соединяется с впускным и выпускным трубопроводом. При данном способе установки для блока привода требуется внешнее охлаждение.
  • HZ Для установки на салазки в горизонтальное стационарное положение в сухом помещении. Напрямую соединяется с впускным и выпускным трубопроводом. При данном способе установки для блока привода требуется внешнее охлаждение.
  • Температура жидкости Макс. +40°C
  • Глубина погружения Макс. 20 м
  • pH перекачиваемой жидкости pH 6–11
  • Плотность жидкости Макс. 1500 кг/м3
  • Макс. размер твердых включений: 60 мм

Данные о двигателе

  • Частота 50 Гц
  • Класс изоляции H (+180°C)
  • Отклонения напряжения Макс. +/- 10%
  • Асимметрия напряжений
  • между фазами
  • Макс. 2%
  • Число запусков в час Макс. 15

Кабели
Кабели относятся к типу SUBCAB® и присылаются с фабрики по запросу.
Данные кабели, там, где это применимо, удовлетворяют следующим требованиям:

  • IEC 245 (66)
  • CENELAC h32 раздел 2
  • VDE 0282 часть 810
  • CSA C22.2 No. 49-1981

Кабели имеют ряд параметров, не только удовлетворяющих требованиям
нормативов, приведенных выше, но и превосходящих их:

  • Проверены на взрывобезопасность в соответствии с IEC 60679–14 и INERIS
  • No 15499/00
  • Выдерживают температуру окружающей среды до 70°C
  • Выдерживают температуру проводника до 90°C
  • Маслоупорны в соответствии с VDE 0472, частью 803
  • Обладают высокой износоустойчивостью, сохраняя высокую гибкость
  • Обладают высокой прочностью на разрыв
  • Имеют погодо- и маслоустойчивую оболочку

Сменные части
Погружной шламовый насос Flygt (Флюгт) комплектуется следующими сменными частями:

  • Рабочее колесо
  • Противоизносное кольцо
  • Противоизносная крышка
  • Крышка всасывающей стороны
  • Выравнивающий фланец
  • Внутреннее покрытие корпуса насоса
  • Мешалка (опционально)

Промывка уплотнения
Для защиты наружное уплотнение может быть оборудовано системой промывки
чистой водой в тех случаях, когда перекачиваются следующие жидкости:

  • Агрессивные жидкости
  • Вода, содержащая большое количество песка, мелких взвешенных частиц или
  • же другой абразив
  • Вода, содержащая примеси кальция
  • Вода, содержащая большое количество нитей или других материалов, склонных
  • к образованию засоров

Внешнее механическое уплотнение вала промывается через соединение, расположенное выше корпуса насоса, снабженное резьбой ISO G 1/2” (без рубашки охлаждения) или ISO G 1/8” (при наличии рубашки охлаждения). Выпускное отверстие для используемой воды управляется узкозонным полупроводником без обратного клапана.

Охлаждение

Система охлаждения отбирает тепло, создаваемое двигателем. Это происходит либо за счет погружения насоса в окружающую воду (вариант без рубашки охлаждения), либо за счет установки на блок двигателя рубашки охлаждения и циркуляции охлаждающей жидкости через рубашку.

  • Прямое охлаждение Нет Рубашки охлажения. Установки HP, HS Насос полностью погружен и напрямую охлаждается окружающей водой.
  • Внешнее охлаждение – Есть для установок HP, HS, HT, HZ Рубашка охлаждения отделена от корпуса насоса и подключена к отдельной системе охлаждения

Если блок двигателя снабжен рубашкой охлаждения, должно использоваться внешнее охлаждение.
Насосы, не имеющие рубашки охлаждения, должны быть полностью погружены для обеспечения должного охлаждения блока двигателя.

Мониторинг с помощью MAS

Насос предназначен для использования вместе с системой мониторинга ITT Flygt MAS. Отслеживаемые параметры выбираются заказчиком и могут включать в себя следующие:

  • Температура (главного и вспомогательного подшипников, обмотки статора)
  • Вибрация
  • Протечка (в корпусе статора, клеммной коробке, или же протечка воды в масляном картере)
  • Мониторинг тока
  • Блок памяти насоса – Стандарт
  • Протечка в клеммной коробке – Сенсор протечки с поплавковым реле (FLS) – Стандарт
  • Температура обмотки статора в одной фазе – Аналоговый датчик температуры Pt 100 в обмотке статора, фаза 1 – Стандарт
  • Температура главного подшипника – Аналоговый датчик температуры Pt100 – Стандарт
  • Протечка в корпусе статора – Сенсор протечки с поплавковым реле (FLS) – Стандарт
  • Температура обмотки статора Термоконтакты (3) – Стандарт или терморезисторы PTC (3) По выбору
  • Температура обмотки статора в фазах 2 и 3 – Аналоговые датчики температуры Pt 100 в 2 дополнительных обмотках статора – По выбору
  • Температура вспомогательного подшипника – Аналоговый датчик температуры Pt100 – По выбору
  • Вода в масле – Емкостный сенсор протечки (CLS) – По выбору
  • Вибрация – VIS 10 – По выбору
  • Мониторинг тока – По выбору

Возможные компоненты погружного шламового насоса Flygt (Флюгт)

  • Мешалка
  • Цинковые аноды для защиты от коррозии
  • Особая система покрытий (с эпоксидным первым слоем) для соответствующих условий эксплуатации
  • Возможный мониторинг температуры, вибрации и протечки воды в масляный картер, как описано выше.
  • Мониторинг тока

Принадлежности

Механические принадлежности, включающие в себя:

  • Приводы кабеля
  • Подъемное оборудование

Электрические принадлежности, включающие в себя:

  • Управление насосом
  • Контрольные панели
  • Пускатели
  • MAS и другие реле мониторинга

Работа насоса


Дополнительную информацию по данному насосу Вы можете найти здесь.

Если Вам необходима дополнительная информация которую Вы не смогли найти на сайте, воспользуйтесь формой запроса. Мы свяжемся с Вами в кратчайшие сроки.

www.fluidbusiness.ru

Flygt | Насосы flygt

Комплексные решения Flygt

Компания Flygt является одним из крупнейших производителей насосного оборудования. Широкий спектр решений Flygt включает множество типов оборудования для комплексного решения разнообразных задач клиентов. Удобство использования систем Flygt обеспечивают блоки управления и автоматические системы.

Насосы Flygt изготавливаются из современных материалов в широком диапазоне габаритов.
Погружные насосы Flygt применяются для перекачки воды и стоков на инженерных объектах различного масштаба. Также насосы Flygt используются в очистных сооружениях, для организации дренажа и в других областях.

Области применения насосов Flygt

Устройства марки Flygt позволяют решать разнообразные задачи, включая подведение необработанной воды и качественную очистку сточных вод различного происхождения. Насос для перекачки грязной воды Flygt может использоваться для передачи воды технологического происхождения.

Оборудование марки Flygt востребовано в пищевой, химической и горнодобывающей отраслях промышленности.

Устройства Flygt используются в строительстве и на энергетических производствах. Широко применяется такое оборудование компании Flygt, как насос для перекачки канализации и решения для очистки сточных вод.

Насосы Flygt включают устройства для различных областей применения:

  • системы Flygt для водоснабжения и перекачки питьевой воды;
  • насос для перекачки канализации, системы Flygt для отведения и очистки сточных вод и промышленных стоков;
  • отопление, кондиционирование, охлаждение – решения Flygt для циркуляции горячей и холодной воды;
  • насос для перекачки грязной воды Flygt, для отвода ливневых вод, грязи и шлама в сложных условиях эксплуатации, оборудование Flygt для организации дренажа и мелиорации;
  • погружные скважинные насосы Flygt для откачки грунтовых вод.

Оборудование Flygt применяется во многих сферах производства:

  • системы Flygt для перекачки больших объемов воды при работе дамб и плотин;
  • специализированные устройства Flygt для нефтегазовой промышленности;
  • перекачивание промывочной воды с помощью насосов Flygt;
  • системы Flygt для перекачивания технологических жидкостей;
  • откачка воды из туннелей, котлованов и подземных помещений с применением оборудования Flygt в ходе проведения строительства;
  • технологические решения Flygt для водоснабжения производства;
  • удаление вторичной окалины и шлама в металлургии с помощью устройств Flygt.

Предлагаемое компанией Flygt оборудование включает погружные насосы Flygt, мешалки и системы Flygt для механической аэрации.

Системы Flygt для эффективного производства

Разнообразие конструкций очистных сооружений и характеристик ила предъявляют особые требования к насосам.

Погружные насосы Flygt широко применяются в очистных сооружениях благодаря высоким показателям эффективности и надежности.

Новые технологии Flygt позволили создать насосы с уникальной самоочищающейся гидравлической конструкцией, обеспечивающей заметные преимущества систем Flygt при длительной эксплуатации.

Ассортимент систем Flygt включает специализированные решения для перекачки и очистки воды, в том числе насос для перекачки грязной воды Flygt, разработанный специально для эксплуатации в тяжелых условиях. Насосы Flygt, предназначенные для установки в водоочистных сооружениях, по экономичности превосходят традиционные системы. Решения Flygt отвечают требованиям, возникающим при строительстве новых установок или усовершенствовании существующих систем.

nasosy-flygt.ru

Насосы Flygt (Флюгт) для работы в жестких условиях

Для работы в жёстких условиях

Не только гидравлическая часть и двигатель, но и любая деталь, входящая в наши насосы и изготовленная компанией Flygt, отвечает высоким требованиям по качеству. Возьмём обычное резиновое кольцо: только одна композиционная резиновая смесь в Европе отвечает нашим строгим требованиям.

Полный контроль над всеми компонентами — основа философии компании Flygt. Контролируя каждую деталь, мы также берём на себя ответственность за продукцию в целом. Единый источник ответственности — гарантия высокого качества и надёжности продукции.

Распределительная коробка

Коробка полностью герметична. Отдельный терминал управления и контроля уменьшает риск скачков напряжения и облегчает техническое обслуживание.

Двигатель и система охлаждения

Асинхронный двигатель с высоким КПД, специально разработанн и изготовленн компанией ITT Flygt для погружного применения. Обмотки статора класса изоляции Н термостойкостью до 155°C. Посадка статора выполнена с натягом и предотвращает проскальзывание, что обеспечивает отсутствие потерь из-за проскальзывания и, следовательно, высокий КПД.

Собственная разработка и производство двигателей означает полный контроль практического исполнения. Крутящий момент — важная характеристика для проектирования систем, необходимая, например, для определения последовательности пуска насосов или для расчёта гидравлического удара.

Центробежные насосы оборудованы встроенной системой охлаждения. Рубашка охлаждения охватывает весь корпус статора, охлаждение производится перекачиваемой жидкостью.

Специальная геометрия лопастей рабочего колеса, а также геометрия
кольцевых направляющих системы, обеспечивает необходимую циркуляцию
воздуха и требуемую скорость перекачиваемой жидкости в рубашке
охлаждения.

Рабочее колесо и корпус насоса

Многолопастные рабочие колёса и корпуса насосов разработаны с целью обеспечения максимума гидравлического КПД. Рабочие колёса динамически сбалансированы и изготовлены в соответствии с заданными рабочими характеристиками. Места стыка рабочего колеса и корпуса насоса герметизированы с помощью лабиринтного уплотнения , что предотвращает утечки и засорение и повышает эффективность. Сменные кольца являются стандартной деталью, которая всегда есть на складе.

Корпуса насосов компании ITT Flygt, как правило, оснащаются напорными патрубками большего диаметра, что позволяет снизить скорость потока и уменьшить гидравлические потери.

Статор спроектрирован и изготовлен компанией ITT Flygt. Благодаря специальной конструкции, тепло выделяемое двигателем отводится через корпус статора, снижая температуру внутри двигателя до требуемых значений

Система подшипников состоит из одного роликового подшипника и одного или двух шариковых радиально-упорных подшипников. Конструкция предотвращает попадание жидкости внутрь подшипников в случае протечки. Датчик протечек расположен значительно ниже подшипников и срабатывает до того, как жидкость попадёт внутрь них.

Торцовые уплотнения. Для уплотнения ITT Flygt использует два комплекта уплотнений с расположенной между ними масляной камерой, заполненной экологически чистым маслом. Два комплекта торцовых уплотнений вала работают независимо друг от друга, обеспечивая таким образом двойную защиту. Все кольца уплотнений изготовлены из карбида вольфрама. Уплотнения спроектированы и изготовлены компанией ITT Flygt специально для использования в погружных насосах.

Подъемные устройства

Геометрия подъёмных устройств полностью подходит к подъемным механизмам Dock-Lock компании ITT Flygt.

Стандарты

Все насосы соответствуют международным стандартам ( IEC 34-1 Csa). Насосы также выпускают во взрывозащищеном исполнении с разрешениями на применение по заводским и европейским нормам и правилам (FM и EN).

Защита от коррозии

При необходимости все насосы могут быть оснащены цинковыми анодами, коррозионно-стойкими внешними уплотнениями, валом и рабочим колесом из нержавеющей стали. Кроме того, возможно применение специального двухкомпонетного покрытия.

Система промывки

Для перекачивания абарзивных и агрессивных жидкостей, насосы могут оснащаться дополнительной системой промывки колец износа и уплотнений, с целью увеличения срока службы и снижения затрат на запасные части.

Вал

Короткий вылет практически исключает прогиб вала. В результате значительно увеличивается срок службы уплотнений и подшипников, снижается уровень вибрации и шума.

Система контроля оборудования

Температурные датчики, встроенные в обмотки статора защищают двигатель от перегрева. Все насосы также оснащены термодатчиками, контролирующими температуру в коренных подшипниках. Датчик уровня поплавкового типа, установленный под подшипниками, соединён с катушкой статора и отключает насос в случае попадания жидкости в корпус статора.

В качестве дополнительных опций могут быть установлены: температурный датчик упорных подшипников, датчик утечек в распределительной коробке и датчик содержания воды в масле.

Конструкция кабельного ввода разработана и запатентована компанией Flygt. Кабельный ввод обеспечивает уплотнение и защиту кабеля от растяжения. Втулки из нитрильного каучука обеспечивают удобство обслуживания и высокую эксплуатационную надёжность. Втулки доступны для одного, двух или трёх силовых кабелей.

Рабочее колесо и ротор динамически сбалансированы для уменьшения уровня вибрации и увеличения срока службы уплотнений и подшипников. Высокоэффективное многолопастное рабочее колесо изготовлено для выбранной рабочей точки . Специальная геометрия лопастей рабочего колеса увеличивает расход и скорость потока жидкости в рубашке охлаждения.

Приводы и гидравлика для расходов от 100 до 2700 л/с

Для достижения таких рабочих характеристик компания Flygt использует модульную систему. Для любой заданной рабочей точки подбирается двигатель необходимой мощности и соответствующая гидравлическая часть.

Однотипная конструкция широкого ряда насосов обеспечивает рациональное производство и неизменно высокое качество.


C-насосы 50 Гц

www.fluidbusiness.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
