Жидкий флюс для пайки типа лти-120 с кисточкой, его состав и применение

В качестве флюса начинающие любители чаще всего используют сосновую канифоль. Она, будучи нагретой до температуры плавления, обладает свойством растворять окисные пленки на металлах и образовывать защитную оболочку.

Но на практике использовать такой флюс не очень удобно. Гораздо лучше применять жидкие флюсы. Их проще наносить на поверхность, они лучше покрывают участки, предназначенные для пайки. Обычно для этого используется кисточка для флюса, сделанная из стекловолокна.

Кислотные

По химическому составу жидкие флюсы подразделяются на активные (кислотные) и бескислотные.

Активные или кислотные флюсы, как понятно из названия, производятся на основе соляной кислоты. Самый распространенный способ – растворить в кислоте гранулы цинка.

Продаются и готовые жидкие флюсы, в состав которых нередко включены добавки, улучшающие их свойства.

Активные жидкие флюсы для пайки быстро растворяют пленку оксидов на поверхности материала, очищая при этом поверхность и от жиров или масел.

Сразу после воздействия кислотных жидких флюсов можно наносить на поверхность расплавленный припой с полной уверенностью, что соединение получится качественным.

Недостатком использования таких флюсов является то, что после пайки они продолжают активно воздействовать на материалы и постепенно разрушают их.

Чтобы этого не произошло, остаток необходимо смыть водой или мягким щелочным раствором. Именно по причине высокой активности нельзя применять жидкие кислотные флюсы при монтаже электрических плат. Тонкие токопроводящие дорожки из фольги просто растворятся под действием кислоты.

Бескислотные

Свойства разъедать металл лишены бескислотные жидкие флюсы, которые производятся на основе канифоли. Для этого канифоль растворяется в спирте, скипидаре либо глицерине.

Такой флюс не агрессивен к металлам и поэтому его еще называют «безотмывочный».

В некоторых случаях в бескислотные флюсы добавляют специальные активаторы, которые способствуют улучшению очищающих свойств. Такие флюсы не настолько агрессивны, как кислотные, и их допускается применять для монтажа печатных плат.

Одним из жидких флюсов, производимых промышленностью, является флюс ЛТИ-120. Состав включает в себя:

  • сосновую канифоль;
  • этиловый спирт;
  • активаторы.

Продается такой состав в пластиковых или стеклянных сосудах. Пробку делают с кисточкой, которую можно применять также для других целей.

Поскольку кисточка из стеклопластика, она не боится воздействия химически активных составов и выдерживает высокие температуры. Перед применением рекомендуют поджечь кончики, и потом их промыть.

Как сделать самому

Если нет возможности приобрести жидкий флюс для пайки, можно сделать его самостоятельно.

Чтобы изготовить активный флюс своими руками, понадобится соляная кислота и кусочки цинка. Цинк может быть в готовых гранулах, но можно получить его, разобрав корпуса старых элементов питания. Для приготовления состава цинк необходимо порезать мелкими кусочками и залить кислотой.

Работы нужно проводить в хорошо проветриваемом помещении. Количество материала берется из расчета 412 г цинка на 1 л соляной кислоты.

Бескислотный флюс легко получить, растворив сосновую канифоль в спирте. Для этого канифоль измельчается как можно мельче, чтобы сократить время растворения.

Измельченная канифоль помещается в стеклянную посуду и заливается спиртом. Для ускорения растворения канифоли рекомендуется емкость с составом перемешивать, а еще лучше дополнительно подогреть до 70–80 ℃ градусов на водяной бане.

Конечно же сосуд с будущим флюсом необходимо закрыть, так как при температуре около 78 ℃ этиловый спирт начнет кипеть и испаряться.

Изготовленный самостоятельно жидкий флюс не будет обладать теми характеристиками и свойствами, которыми отличаются заводские марки. Тем не менее, как запасной вариант при пайке он вполне приемлем.

svaring.com

Подручные средства в качестве флюса для пайки

Флюсами называют вещества органического или неорганического состава, используемые при пайке металлов. Их назначением является уменьшение сил поверхностного натяжения расплавленного припоя и обеспечение лучшего равномерного его растекание.

К тому же флюс защищает поверхность пайки от воздействия кислорода, и тем самым препятствует окислению. Во многих случаях самодельный флюс может заменить жидкость или порошок, приготовленный на производстве. Надо лишь знать, какие материалы для него использовать.

Основные виды

Флюсы бывают активными (кислотными) и пассивными (бескислотными).

Первые активно воздействуют на верхний слой металла в процессе пайки, частично изменяя его химическую структуру, вторые просто смывают с поверхности окислы и создают тонкую пленку, препятствующую доступу кислорода.

Активные флюсы после применения необходимо смывать с поверхностей спаянных деталей, так как остатки вещества могут вызвать коррозию. Смывать можно водой с небольшим добавлением щелочи.

В качестве флюсов используют паяльную кислоту, канифоль, паяльный жир, флюс-пасты. От вида материала и его характеристик зависит качество пайки различных металлов.

Ведь для каждого конкретного случая, в идеале, нужно подбирать наиболее подходящий состав.

Флюс может входить в состав паяльной пасты или быть запаянным в полую трубку из припоя, чтобы повысить удобство производства паяльных работ.

В продаже имеется множество готовых флюсов для пайки в твердом, жидком и гелеобразном состоянии. Если же понадобилось срочно выполнить паяльные работы, а расходных материалов под рукой не оказалось, можно приготовить такой состав самостоятельно, используя подручные средства.

Конечно же, самодельный, приготовленный на скорую руку флюс будет уступать по качеству и характеристикам произведенному в заводских условиях, но обеспечить качественное состояние пайки он сможет.

Аспирин и лимонная кислота

Для изготовления флюса можно использовать любые вещества, обладающие хорошими растворяющими и антиокислительными свойствами.

Это могут быть:

  • спирты;
  • кислоты;
  • растительные и животные масла.

Простейший флюс готовят, растворив таблетку или порошок ацетилсалициловой кислоты в воде. Ацетилсалициловая кислота есть в аптечке почти в каждом доме (это самый обычный дешевый аспирина). Растворять таблетки или порошок необходимо до тех пор, пока не исчезнет осадок.

Применяют также порошок лимонной кислоты (белые гранулы).

Встречаются советы использовать лимонный сок, однако он довольно слаб, поэтому эффект от его использования будет малозаметным.

При пайке аспирином или лимонкой выделяется много газа, поэтому помещение, в котором с ними работают, должно быть оборудовано вытяжкой или хорошо проветриваться.

Спирт, глицерин, канифоль

Можно получить неплохой спиртоканифольный флюс растворением канифоли в этиловом спирте. Предварительно нужно канифоль растолочь в ступке как можно мельче.

Канифоль в спирте растворяется очень медленно, и от тщательного ее измельчения будет зависеть скорость приготовления флюса. После перемешивания спирта с канифолью, лучше оставить будущий флюс на несколько часов для завершения растворения.

Можно ускорить процесс, поместив раствор в стеклянную закрывающуюся тару и нагревая до 80 ℃ на водяной бане. Спиртоканифольный флюс совершенно нейтрален и после производства пайки даже не требует смывки.

Этиловый спирт можно с успехом заменить глицерином. Такой глицериновый флюс получится гуще, чем спиртоканифольный и пользоваться им будет удобнее. Растворение канифоли в этом случае замедлится.

Гораздо эффективнее будет вначале растворить ее в спирте, и после этого перемешать с глицерином. В этом случае значительно повысится активность состава, но придется обязательно смывать остатки с паяных заготовок.

Даже канифоль вполне реально приготовить самостоятельно, хотя это потребует времени. Надо собрать в теплую сухую погоду смолу-живицу со стволов сосен и переплавить ее.

Можно использовать при пайке в роли флюса или его компонента, канифоль для струнных смычковых инструментов. Она очень высокого качества и хорошо очищена. Но цена ее гораздо выше, чем у паяльной канифоли.

Соляная и фосфорная кислота

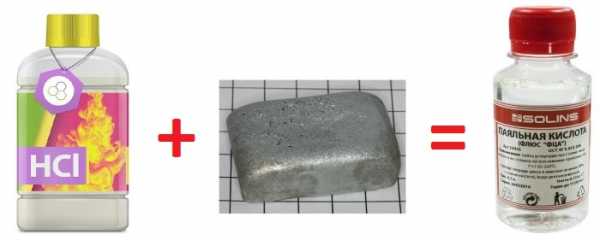

Очень эффективный флюс получается, если растворить в соляной кислоте гранулы цинка. Для этого концентрированную кислоту нужно разбавить в равных долях с водой и залить этим раствором гранулы, помещенные в стеклянную посуду. Для полного растворения потребуется цинк из расчета 412 г на 1 л соляной кислоты.

Процесс растворения будет сопровождаться бурным выделением водорода из кислоты, поэтому приготовлением лучше заниматься в помещениях с очень хорошей вентиляцией и вдали от открытого огня.

При помощи полученного из соляной кислоты флюса успешно паяют стальные заготовки. Если в раствор добавить нашатырь (столько же, сколько цинка), то использовать такой состав можно при пайке совершенно любых металлов и сплавов.

Хороший флюс – фосфорная кислота. Ее используют при пайке нихрома и нержавеющей стали.

Жидкие флюсы лучше всего наносить тонкой кистью, а хранить их надо в плотно закрывающейся стеклянной посуде с узким горлом.

Применение жира

Флюс для пайки можно сделать из жира с достаточно высокой температурой плавления. Тогда при комнатной температуре он не будет сам размягчаться, что облегчит работу с ним.

Чтобы получить такой флюс, жир необходимо перетопить и смешать с растолченной канифолью и нашатырем в определенной пропорции. На три части жира по объему понадобиться столько же нашатыря и одна часть канифоли.

Готовый флюс для удобства использования можно поместить в корпус медицинского одноразового шприца и при необходимости выдавливать нужное количество.

Если нет уверенности в том, подходит ли самодельный флюс для пайки детали, то можно провести маленькое исследование. Необходимо распределить приготовленное вещество по поверхности кусочка такого же металла, который предстоит паять.

Если при нагревании флюс равномерно распределился по поверхности, то он признается годным для пайки. Если же собирается шариками и стекает, то такой он сможет обеспечить удовлетворительную смачиваемость детали.

Свойство растворять оксидную пленку на поверхности металла проверяется смывкой нанесенного флюса. Если поверхность после смывки остается чистой, то флюс хорошо растворяет оксиды. Напротив, если остались следы окисной пленки или ржавчины, то пайку с этим флюсом производить нельзя.

svaring.com

что это такое, для чего нужен и виды

Задача соединения металлических деталей – из наиболее распространенных. Пайка – это один из самых удобных способов ее решения. Она не разрушает соединяемые поверхности. В некоторых случаях без нее невозможно обойтись.

Например, при монтаже печатных плат. Соединяемые детали удерживает припой. Но чтобы он соединялся с ними, наиболее надежно необходим дополнительный компонент – флюс. Далее читатель сможет узнать о нем больше.

Функции и основные свойства

Воздух – это агрессивная среда для большинства металлов. Кислород и примеси прочих веществ реагируют с ними с образованием поверхностных пленок. Даже такой благородный металл как серебро, подвержен этому воздействию. А нагрев существенно активизирует химическое взаимодействие металлов. Поэтому, чем ниже температура плавления твердого флюса, – тем лучше. Он, расплавившись в месте пайки, изолирует поверхность от доступа воздуха.

Но на ней могут быть либо окисная, либо жировая пленка. Если было прикосновение рукой к месту пайки, велика вероятность появления этой пленки. Потому ее удаление – это еще одна функция флюса. Чем слабее он растворяется в металле и лучше растекается, смачивая место пайки, тем выше ее качество. Твердый флюс при пайке нагревается и разжижается. Но при этом температура должна быть такой, чтобы припой расплавился, а флюс не стал сажей.

Поэтому при пайке необходимо основываться на оптимальном соответствии флюса и припоя. Важен не только сам процесс, но и его последствия. После завершения процесса место соединения всегда очищается тем или иным способом. Твердый флюс сначала соскребают. Затем место пайки протирают тампоном, смоченным соответствующим растворителем. Существует вероятность того, что удаление получится неполным даже при использовании жидкого флюса. Поэтому важно, чтобы он не вызвал коррозию в этом месте.

Но все зависит от решаемой задачи. В некоторых случаях качественное соединение можно получить, используя нейтральный флюс. Но бывает и так, что без активного соединения с кислотными свойствами пайка не получается. Нагревание таких веществ может приводить к их разложению на вещества, весьма неполезные для человеческого здоровья. Поэтому надо знать, с чем приходиться паять, и делать это вблизи вытяжки. При работе с активными кислотными флюсами ее наличие обязательно. Далее расскажем о наиболее распространенных компонентах для пайки.

Аспирин в таблетках и прочие подручные компоненты

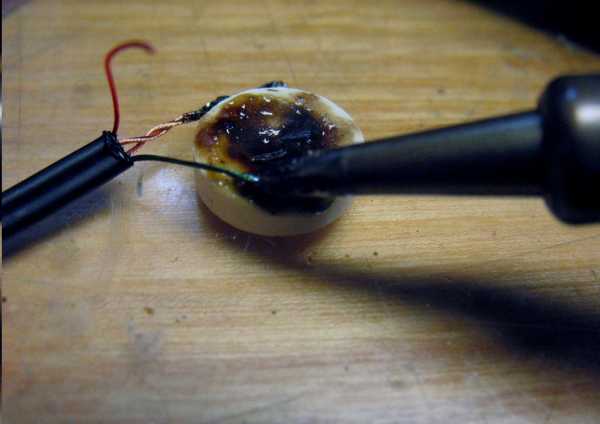

Если потребуется лудить тонкие токопроводящие жилы, пригодится таблетка аспирина. Надо положить ее на ровную поверхность, а сверху – провод. Если провести нагретым жалом паяльника с захваченным припоем и канифолью по жиле, она немедленно покроется припоем. Также можно заранее положить крупицу канифоли на таблетку. Она будет плавиться, шипеть и дымиться. Не забываем про вытяжку. Если это делается дома, надо поставить рядом работающий вентилятор и направить его в сторону открытого окна. Паять с аспирином получается все металлическое, что встречается в быту, кроме алюминия и его сплавов.

Лужение тонких проводов на таблетке аспирина

Если конфигурация места пайки такова, что его надо смачивать, можно раздавить таблетку в порошок и смешать со спиртосодержащей жидкостью. Например, с дешевым одеколоном. Можно использовать водные кислотные флюсы, такие как электролиты гальванических элементов. И даже некоторые продукты питания – кислый фруктовый сок или некоторые растительные масла. Также эффективный вариант – смесь глицерина с нашатырем в равных долях. После пайки рекомендуется промыть место водой, но лучше – спиртом.

Активный жидкий флюс, который продается в магазинах

Если нет желания «химичить» с аспирином и прочими упомянутыми компонентами, можно просто пойти в магазин хозтоваров или на рынок и купить готовый активный кислотный флюс. Ортофосфорная кислота – одна из его самых надежных разновидностей. Паять можно все так же, как и с аспирином. Но с более негативными последствиями для здоровья, если не будет хорошей вентиляции.

Фосфор – яд. Хлор, который может быть в составе альтернативного флюса на основе реагентов соляной кислоты, тоже ядовит. Остатки обязательно смываются. Впрочем, на этикетке баночки все написано. Если прочесть и соблюсти все, что там изложено, результат будет очень хорошим.

  • Для пайки электронных компонентов и печатных плат не применяется.
Все указано на этикетке

Пайка латунью

Хотя наиболее часто упоминаются припои на основе олова, существуют и другие варианты этих веществ. Оловянные припои – непрочные и низкотемпературные. Для получения прочного соединения, например, резца на основе победита, используется латунь. Это сплав, у которого температура плавления примерно девятьсот градусов Цельсия. При этой температуре нужен только твердый флюс.

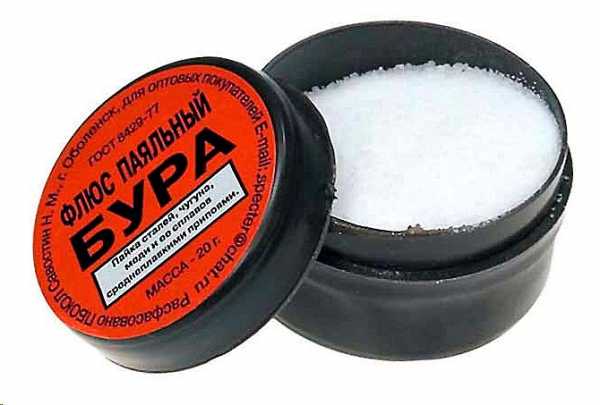

Широко применяется в этом качестве бура – соль борной кислоты, получаемая от взаимодействия с натрием. Порошок буры растворим водным раствором борной кислоты. Вода нужна лишь для удобства и качественного нанесения на соединяемые детали. Она испаряется, а пленка буры остается и плавится. Если не смыть остатки водой, впоследствии из-за атмосферной влаги в этом месте начнется коррозия металла.

Так выглядит бура

Жирный флюс

Известная поговорка «Клин вышибают клином» может быть дополнена паяльной версией – «Жировая пленка удаляется жировым флюсом». Это не выдумка автора, поскольку далее показано изображение баночки с паяльным жиром. Но жир этот получен из нефти. И он жирных пятен не оставляет. Его роль – это связующая основа, среда в которой равномерно распределены хлориды, фосфаты или прочие соли. Канифоль, которая сама по себе эффективный флюс, также присутствует в виде порошка.

Именно эти компоненты справляются с окисными, а также настоящими жировыми пленками, определяя активность или нейтральность паяльного жира. А вазелиновая, стеариновая или парафиновая основа эффективно изолирует от воздуха место пайки. При этом температура припоя и жала не приводят к быстрому расходу флюса или появлению сажи. А частицы ржавчины или мусора отрываются от металла и всплывают на поверхность расплава.

  • Не применяется для пайки печатных плат и металла, закрепленного на пористых диэлектриках.
  • Существует марка для пайки алюминия и его сплавов.
  • Смывается растворителями или бензином.
Паяльный жир Паяльный жир Некоторые марки паяльных жиров

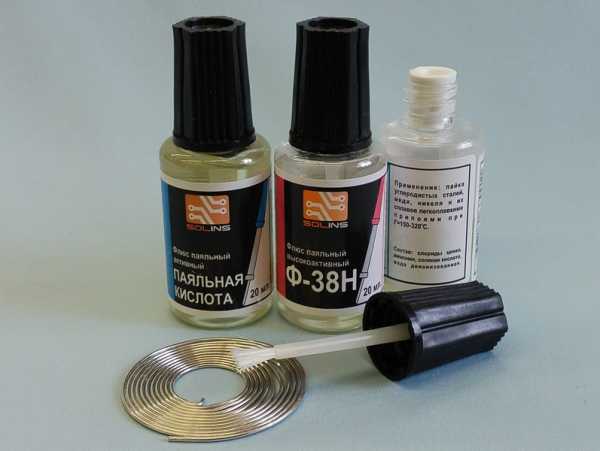

Специализированные жидкие флюсы

В продаже имеются в ассортименте многокомпонентные жидкие флюсы для специального применения. Составляющие их подобраны таким образом, что определенная группа металлов для данной рецептуры подходит лучше всего. Во флаконах намешано много чего. Нет смысла вникать в перечень компонентов. Просто покупаем тот флакон, описание которого на этикетке лучше всего подходит для решаемой задачи.

Флакон снабжен пробкой со вставленной кисточкой для удобного нанесения. Почти все эти жидкие смеси великолепно удаляют пленки, затрудняющие пайку. А это значит, что они активные и необходимо тщательно удалять их остатки, протирая место пайки. Не забываем о вредном воздействии паров на организм. Если нет вытяжки, надо паять на балконе или на подоконнике у открытого окна. Тут же и смываем остатки, если используется растворитель, бензин или ацетон.

Некоторые из специальных жидких флюсов

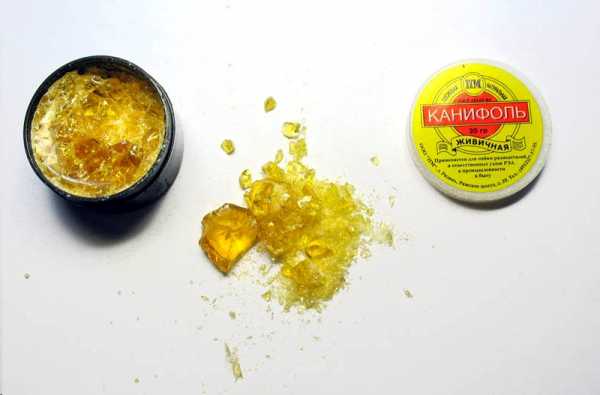

Канифоль

Настоящая канифоль – это продукт, полученный из собранной живицы – древесной смолы сосны и прочих хвойных деревьев. Она похожа на янтарь, в который превращается как ископаемое. Поскольку смола содержится в древесине и остатках от ее переработки, опилки собирают и обрабатывают. Это достигается использованием бензина. Он растворяет смолу. Затем его выпаривают. Сам метод называется экстракцией, а канифоль – экстракционной. Еще один сорт – таловый – вырабатывается как продукт производства мыла.

При комнатной температуре этот флюс твердый и хрупкий. Зато очень удобный, поскольку его можно брать из кусочка прямо жалом паяльника. При пайке рекомендуется применять такой припой, который плавится при температуре, не приводящей к быстрому появлению сажи. Она образуется, если прикосновение паяльника сопровождается шипением. Твердая живичная канифоль становится жидкой при пайке, но затем быстро затвердевает. Она легко соскребается, и даже если не полностью – это не повлечет окисления.

Порошок ее служит основой для жидкой смеси на спирту или растворителе. Остатки этого флюса необходимо смывать, хотя он и не такой активный, как кислотосодержащие аналоги. Зато его удобно наносить на спаиваемые детали. Но пленки она почти не удаляет. По этой причине такую поверхность лучше паять жидкой смесью. Сначала смоченной кисточкой надо покрыть поверхность. Затем поцарапать ее острым кончиком лезвия. Если после этого флюса осталось маловато, добавить его и паять паяльником с припоем. Смывка делается спиртом, растворителем или бензином.

Канифоль

И спирт, и канифоль без проблем можно купить. Канифоль продают в том числе для натирания скрипичных струн. Суть при этом не меняется, и скрипичной канифолью тоже можно паять. Если самому готовить жидкий канифольный раствор на спирту, надо растолочь примерно одну ложку канифоли и затем влить в нее три таких же ложки спирта. Дозировка может выполняться не только кисточкой, но и шприцем. Если не пользоваться им регулярно, раствор в игле может застыть. Поэтому иглу рекомендуется снимать и хранить отдельно погруженной в спирт. А на шприц надеть пробку вместо иглы.

Жидкая канифоль

Три марки флюса, которые наиболее востребованы у профессионалов пайки

Поскольку флюсы – это расходный материал, пользующийся устойчивым спросом, существуют компании-производители, которые на этом продукте, как говориться, поднялись. Amtech – производитель, успех которого теперь сопровождается массой подделок. Оригинальные продукты Amtech, такие как NC-559-ASM и RMA-223, обеспечивают качественную пайку и не обязательны к смывке. Чтобы получить действительно фирменный товар, необходимо пользоваться только дилерской сетью Amtech.

Подделок масса, причем некоторые из них распознать почти невозможно. Но особо расстраиваться не стоит. Китайские поддельные флюсы хорошо паяют, причем у некоторых пользователей при этом появляется полная уверенность в пользовании фирменным товаром. Вопрос, конечно, не только в пайке, но и в составе дыма, ее сопровождающего. Его лучше всего направить вентилятором в сторону открытого окна или в вытяжку.

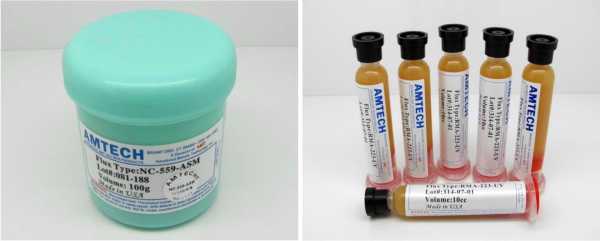

Продукция американской фирмы Amtech

Еще более высокую оценку от мастеров паяльника получает продукция американской фирмы EFD. Марка флюса EFD 6-412-A Flux-Plus признана одной из самых лучших. Как и полагается такому товару, его беспощадно подделывают китайские мастера. Главная проблема в том, что оригинал можно не смывать. Но если попался поддельный экземпляр, а смывка не была выполнена, проблема в скором времени обеспечена. Особенно при пайке печатных плат большой плотности, для которых только и стоит применять этот дорогой флюс.

Для смывки фирма-производитель рекомендует аэрозольную упаковку марки аэрозоль Flux OFF. Но от смывки спиртом или растворителем проблем не будет.

К сожалению, необходим опыт работы с оригинальным товаром. Тогда замечаются отличия даже по запаху. Но для этой марки характерно быстрое затвердевание геля после прикосновения паяльником. Если этого не происходит, но, тем не менее, пайка не вызвала проблем, лучше смыть остатки этого подозрительного флюса. Некоторые мастера проверяют капельку на сопротивление. По их утверждению, оригинальный продукт показывает обрыв. А поддельный – какое-либо мегаомное сопротивление. Далее приводим изображение флакона-оригинала:

Оригинальный флюс от фирмы-производителя

Напоминаем, что показанный выше флакон адаптирован под шприц такого же диаметра, а также под пистолет-дозатор. Его преимущество в том, что гарантируется количество флюса, которое будет точно соблюдаться все время, и не надо будет опасаться случайной передозировки, как это бывает с обычным шприцем. Его польза может быть не только при пайке. Можно дозировать клей и даже крем для кондитерских изделий.

Пистолет-дозатор

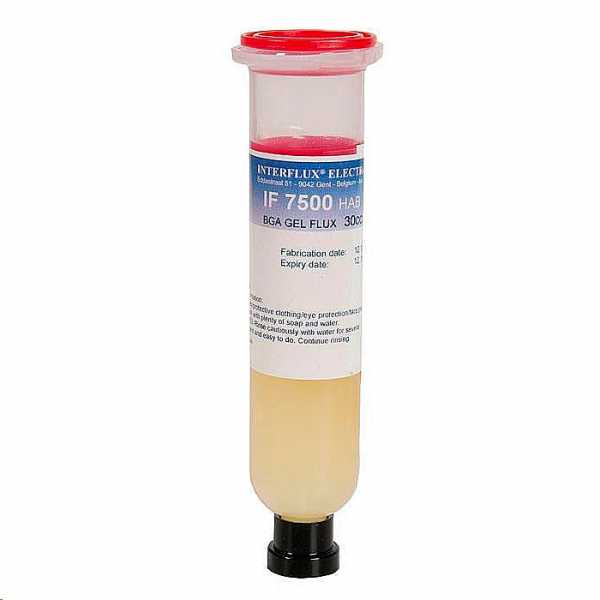

И, наконец, пришла очередь самого лучшего флюса. По мнению большинства профессионалов пайки, это продукция фирмы Interflux. Для нее характерно разнообразие не только консистенций, но и упаковок. Для домашних пользователей продаются небольшие универсальные флаконы. А для промышленных потребностей – целые канистры. Также, как и положено для марки такого уровня, продается фирменная смывка. Продукция этого производителя дорогая, потому и применяется исключительно для пайки электронных компонентов.

Флюс Interflux  Флюс Interflux Различные варианты упаковки флюса марки Interflux

На рынке флюсов существует огромное разнообразие. Успех отдельных марок состоит не только в качественной продукции, но и в маркетинговом умении продавцов. Поэтому, если появляется возможность опробовать новую марку флюса и существует уверенность в его подлинности, надо смело пробовать и сравнивать.

Похожие статьи:

domelectrik.ru

применение и пропорции для приготовления раствора своими руками

Для пайки в качестве флюса применяют не только чистую канифоль, но и ее растворы. В частности, многим известен спирто-канифольный флюс. Он является нейтральным, поэтому остатки не вызывают коррозию металлов, их можно не смывать.

Ингредиенты для спирто-канифольного раствора известны на протяжении десятков и даже сотен лет. Сырье для их производства всегда в избытке, поэтому стоит данный флюс недорого.

Положительные свойства

Канифоль получали из надрезов хвойных деревьев. Летучие компоненты выпаривали. Остаток составлял три четверти от первоначальной массы смолы. Канифоль для пайки применяли только после такой предварительной подготовки.

Все было бы замечательно, но в смоляной флюс при работе нужно окунать горячий паяльник. Главный инструмент после этого покрывается химической грязью, так что рабочая зона становится не очень видной.

Со временем стало понятно, что жидкая канифоль в качестве флюса гораздо удобнее в работе. Благодаря наличию природных смоляных веществ мягкого кислотного характера, она:

  • прекрасно удаляет слой оксидов на деталях;
  • хорошо растекается;
  • занимает все место спайки.

В качестве растворителя использовали и продолжают использовать этиловый (винный) спирт, получая спирто-канифольный состав. Канифоль также хорошо растворяется в ацетоне, бензоле, бензине и некоторых других органических растворителях.

Этанол самый безопасный и удобный вариант растворителя для канифоли. По химическим свойствам к этиловому спирту приближается изопропиловый, но в каждодневной практике его найти гораздо труднее. Это сугубо химический реагент.

Применение

Спирто-канифольный флюс на протяжении многих лет не теряет актуальности благодаря удобству применения и положительным результатам пайки.

Он гарантирует прочное соединение многих деталей, прежде всего, медных изделий. С помощью спирто-канифольного флюса паяют радиосхемы и платы. Он хорошо растекается, достигая труднодоступных мест. При работе используют легкоплавкие припои (до 330 ℃).

В настоящее время в продаже есть весь ассортимент средств для пайки, в том числе спирто-канифольный флюс СКФ. Стараются как отечественные, так и зарубежные производители.

Можно купить готовый флюс СКФ и не заниматься самодеятельностью. Если все пропорции соблюдены в соответствии со стандартами, состав оправдает надежды.

Как сделать самостоятельно

Многие домашние мастера предпочитают своими руками готовить спирто-канифольный флюс. В этом случае они уверены в содержимом, да и процесс занимает несколько минут.

Сначала смолу нужно тщательно измельчить. Чем лучше это сделать, тем быстрее произойдет равномерное распределение всех веществ в растворителе. В результате получится качественный спирто-канифольный флюс.

Можно кусочек завернуть в плотную ткань. Некоторые паяльщики советует взять целлофан, хотя он обладает меньшей прочностью. При последующих процедурах может порваться.

Завернутую канифоль кладут на прочный стол, затем методично разбивают молотком до порошкообразного состояния. Самые ловкие мастера умудряются применять для измельчения обычные мясорубки.

Другие практики, раздробленную в полотне канифоль с усилием раскатывают скалкой или толстой бутылкой. Главная цель ясна. Для приготовления спирто-канифольного флюса нужно получить пылевидный порошок.

После измельчения смолу аккуратно засыпают во флакон или пузырек. Многим нравятся емкости из-под лака для ногтей или парфюмерно-косметических средств. Пыль не должна разлетаться по столу. Нужно приловчиться и сделать это тщательно.

После чего во флакон заливают медицинский спирт. Состав спирто-канифольного флюса практически готов. Рекомендуемое соотношение жидкости к сухому веществу равно 2 к 3.

Если нужен более вязкий флюс, можно долю смолы увеличить. Концентрацию раствора канифоли в спирте каждый мастер может подобрать самостоятельно, ориентируясь на личный опыт, специфику предстоящий работы, характер деталей.

Если куски смолы были недостаточно измельчены, то растворить канифоль будет немного сложнее. Придется подождать пару дней, чтобы спирто-канифольный флюс стал однородным.

Можно ли заменить спирт

Некоторые бывалые паяльщики, пытающиеся сэкономить спирт для других целей, советуют брать дешевые одеколоны. Рекомендация спорная. Пахнуть будет приятно, но содержащиеся в парфюме добавки могут навредить месту пайки.

Советы использовать водку вместо спирта тоже не очень правомерны. Канифоль — органический продукт, в воде растворяется плохо. Водка – это смесь спирта и воды. Смолу в водочной смеси растворить гораздо сложнее, даже при условии высокого качества водки.

Учитывая, что в домашних условиях расход флюса измеряется умеренными количествами, можно купить медицинский спирт. Гарантированное качество спирто-канифольной смеси стоит усилий. На практике самодельный флюс, сделанный правильно, не уступает продающейся продукции.

svaring.com

флюс типа rma своими руками

Любой радиолюбитель, использующий пайку, знает как важны припой, флюс, паяльник. Но ни один из компонентов технологии так не окутан тайной как флюс. Припой существует всего несколько основных видов, паяльники есть лишь нескольких типов. А флюса разного - великое множество, и разговоров вокруг него ещё больше. Канифоль - это основной флюс, его все знают. И по праву любят все, за его достоинства.
Это смола хвойных деревьев, переработанная живица. Высокомолекулярное вещество растительного происхождения содержащее жирные кислоты. Оно обладает идеальной вязкостью и смачиваемостью поверхностей при температуре плавления олова. Канифоль не даёт нагретому металлу окисляться, защищая от кислорода плёнкой, обезжиривает поверхность, позволяя легкоплавким металлам растекаться по поверхности, вступая в соединение в поверхностью и облуживая её. Когда канифоли много, часть её сгорает до углерода, загрязняя зону пайки. Чтобы канифоли попало в нужное место нужное количество, её разбавляют спиртом, так получается ещё один известный флюс - ФСК, флюс спирто-канифольный. Он наносится кисточкой в зону пайки, или же провода просто в него макаются перед облуживанием. Если углубиться в тему флюсов чуть глубже, оказывается есть ряд распространенных флюсов для разных работ: ЛТИ, ЗИЛ, ТАГС, ФТС, ФТИ, RMA... многие флюсы содержат кислоту, например самый распространенный кислотный флюс можно изготовить из соляной кислоты с цинком, цинк вступает в реакцию образуя хлорид цинка, тоже являющийся компонентом этого флюса. Это жидкий кислотный флюс и после него надо обязательно промыть соединение, иначе кислота все разъест. Есть флюсы твердые, издревле известен нашатырь - не водный раствор аммиака 10%, а хлористый аммоний. Серо-зеленый порошок или камень. При температуре пайки он разлагается с выделением соляной кислоты в рабочей зоне. Нашатырным камнем издревле зачищали инструмент перед лужением. Есть и флюс с ним на основе глицерина.

Нужно просто взять аптечный глицерин и добавить нашатырь. Очень популярный флюс ЛТИ-120 это трехкомпонентный флюс, состоящий из спирта, канифоли, и 5% диэтиламина солянокислого. Хорош тем, что смывается полностью. Это общеизвестные флюсы на низкокипящей основе - спирт, вода. При пайке основа испаряется. Но мы знаем, что испарение отнимает энергию, в этом и проблема - место пайки переохлаждается. Паять кастрюли ими можно, но современные радиодетали очень мелкие. Легкокипящие флюсы тут не годятся. Им на смену пришли флюсы-гели. Их основной компонент, канифоль, находится в мелкодисперсном состоянии в высококипящей жидко-вязкой среде, которая сохраняет свои свойства до 300 градусов. Это глицерин, вазелин, стеарины, парафины, жиры. Если правильно подобрать состав, флюс будет обладать многими достоинствами и не иметь недостатков в виде дыма, вони, угольков, окалины, оксидов. Будет сохранять тепло в зоне пайки. Не будет разъедать металлы и проводить ток потом, если останется между дорожками платы, создавая остаточное сопротивление. Такие флюсы продаются дорого, но также много на этом рынке и подделок. Самый подделываемый известен под именем RMA-223, якобы изготавливаемый американской фирмой Amtech. Сама эта фирма малоизвестна в США и вообще не имеет такого продукта как флюс с таким названием. Лично я сварил похожий флюс сам, своими руками, из широко распространенных компонентов. Растопил паяльный жир на основе вазелина, добавил немного канифоли на спирту, капли глицерина, ортофосфорной кислоты, масла. На открытом огне лучше не делать, испарения могут вспыхнуть. Подождал пока выкипят легкокипящие компоненты, слегка остудил, подождал расслоения и слил. Пока флюс был горячим - набрал в шприц. Потом, когда он снова застыл, я его немного разбавлял бензином. Получилась желтоватая каша. Паяет изумительно. Всё что могло загрязнять зону пайки выпало в осадок ещё во время приготовления. Всё что могло вонять, улетучилось тогда же.

dim-wap.livejournal.com

Флюс для пайки. Как сделать жидкую канифоль?



Флюс - это вещество, как органическое так и неорганическое, которое обеспечивает удаление окислов спаиваемых проводников, уменьшает силу поверхностного натяжения, а также улучшает равномерность растекания расплавленного припоя. Кроме своего основного назначения флюс может защитить контакт от воздействия окружающей среды, но следует заметить что данным свойством владеют не все виды флюсов.

В зависимости от потребности, флюс может быть в виде жидкости, порошка или пасты.

Производятся также паяльные пасты, содержащие частицы припоя вместе с флюсом, а все современные припои представляют из себя трубку из припоя внутри которой находится флюс-заполнитель.

По температурному режиму и интервалу активности, флюсы можно разделить на низкотемпературные (до 450 градусов) и высокотемпературные (больше 450 градусов).
Кроме того флюс может быть водным и безводным.

По химическим свойствам все флюсы можно разделить на кислотные (активные) и бескислотные. Кроме того существуют еще активированные и с антикоррозийной защитой.

Активные флюсы в основном состоят из соляной кислоты и хлористых или фтористых металлов.
В качестве активного флюса давно применяется аптечный препарат - ацетилсалициловая кислота (аспирин).
Эти флюсы очень интенсивно растворяют окисленный слой на поверхности металла, и пайка сразу становится качественной и прочной, но остаток флюса после пайки вызывает интенсивную коррозию соединения и основного металла в будущем. Поэтому рекомендуется смывать все остатки флюса которые остались на месте пайки.

При пайке радиоэлектронных элементов применение активных флюсов не допустимо, так как с течением времени их остатки все равно разъедают место пайки тонких радио элементов.

Бескислотные флюсы, в основном это канифоль и флюсы, приготовленные на ее основе с добавлением спирта, скипидара или глицерина.
В процессе пайки канифоль очищает поверхность от окислов, а также защищает ее от окисления. При температуре 150 градусов канифоль растворяет окислы свинца, олова и меди, очищая их поверхность в процессе пайки и паяное соединение становится блестящим и красивым. Но самое главное, в отличии от активных флюсов, канифольные флюсы не вызивают коррозии и разъедания метала.
С помощью канифольных флюсов паяют медь, бронзу и латунь.

Активизированные флюсы, в главном кроме того, состоят из канифоли в которую прибавляют небольшое количество солянокислого либо фосфорнокислого анилина, салициловой кислоты либо солянокислого диэтиламина.

Данные флюсы используют при пайке основной массы металлов и сплавов (железо, сталь, нержавеющая высококачественная сталь, медь, бронза, цинк, нихром, никель, серебро), даже оксидированных элементов из медных сплавов в отсутствии подготовительной зачистки.

Активированными флюсами считаются флюсы ЛТИ, в состав которых входит этиловый спирт (66 - 73%), канифоль (20 - 25%), солянокислый анилин (3 - 7%), триэтаноламин (1 - 2%). Флюс ЛТИ дает отличные итоги при применении оловянистых припоев ПОС-5 и ПОС-10, обеспечивая завышенную крепкость спаянного соединения.

Антикорозийные флюсы используют для спаивания меди и медных сплавов, константана, серебра, платины и ее сплавов. Они содержат внутри себя фосфорную кислоту с прибавлением разных органических соединений и растворителей. В состав некоторых противокоррозийных флюсов входят органические кислоты. Остатки данных флюсов не вызывают коррозии.

ВТС-флюс, к примеру, состоит из 63% тех. вазелина, 6,3% триэтаноламина, 6,3% салициловой кислоты и этилового спирта. Остатки флюса убирают протиркой детали спиртом либо ацетоном.

Защитные флюсы защищают раньше очищенную плоскость металла от окисления не оказывают хим действия на сплав. К данной группе относятся неактивные мат-лы: воск, вазелин, оливковое масло, сладкая пудра и др.

Для пайки твердым припоем углеродистых сталей и чугуна используют буру (тетраборат натрия), которая выглядит как белый кристаллический порошок.
Плавится бура при температуре - 741° С.

Для пайки латунных деталей серебряными припоями в качестве флюса  применяют смесь 50% хлористого натрия (поваренной соли) и 50% хлористого кальция. Температура плавления смеси составляет - 605° С.

Для пайки алюминия можна применять флюсы которые обычно содержат 30—50% хлористого калия.

Для пайки нержавеющей стали, твердых и жароупорных сплавов, медно-цинковыми и медно-никелевыми припоями используется смесь, состоящая из 50% буры и 50% борной кислоты, с прибавлением хлористого цинка.

Активные флюсы смывают при помощи волосяной щетки либо обыкновенной зубной, применяя тёплую воду либо спирт.

Для пайки медных проводников, а часто как раз такие используются в электрике и электронике, надежным средством в виде флюса станет работать "жидкая канифоль".
Для тех кто не в курсе это сосновая смола - чистый экологический продукт.

 Как самостоятельно приготовить жидкую канифоль?


1.Перебиваем кристалл канифоли в пыль с помощью толчена или завернув в ткань и постукав молотком. В больших масштабах некоторые умельцы умудряются применять советскую ручную мясорубку. Средства неважны, главное добиться однородной мелкой пыли из канифольных кристаллов.

2. Всю пыль надо залить спиртом с отношением 1:1.5 (канифоль: спирт).
Это удобно сделать пользуясь той же бутылочкой от спирта.
В аптеке можно купить спирт с салициловой кислотой, что сам по себе такой раствор может послужить флюсом, и хоть там процент салициловой кислоты очень малый но такой "спирт" будит оптимальным вариантом для усиления нужных свойств флюса.
Дальше в половинку бутылочки спирта высыпаем канифоль до тех пор пока не появится нужное отношение составляющих и смотрим чтоб примерно 1/5 бутылки осталась свободной!

3. Закрываем нашу бутылочку (или другую емкость) и ставим в емкость с теплой водой (60-80C) когда нагреется раствор начинаем интенсивно взбалтывать раствор, что бы он растворился в однородную массу. В горячей воде это получится гораздо лучше и быстрее.

Дальше полученный флюс разливают по шприцам для удобства применения, ну или же в бутылочки с кисточкой, как из под лака для ногтей.

elektt.blogspot.com

Как сделать флюс для пайки своими руками

Флюс обеспечивает стабильное горение дуги, способствует формированию надежного сварного соединения, выводит из сварочной зоны ненужные примеси и в целом улучшает качество работы. Флюс можно купить в магазине, современный производители предлагают большой ассортимент. Но мы предлагаем вам сделать флюс самому. Это не займет много времени, зато сэкономит ваши деньги.

В основном, паяльный флюс используется для сварки проводов и мелких деталей. Существует также специальный флюс для пайки bga. В этой статье мы поделимся «рецептом» изготовления различных видов флюса или, проще говоря, припоя, который можно использовать в большинстве мелких паяльных работ.

Содержание статьи

Разновидности

Прежде чем приступить к изготовлению флюса, нужно разобраться в его разновидностях и особенностях. Чтобы соединить две детали нужно выдерживать в сварочной зоне определенную температуру, в зависимости от металла она может сильно варьироваться. При этом температура плавления припоя должна быть заметно выше температуры плавления металла, с которым вы работаете. Отсюда вытекают особенности выбора флюса. Нужно учитывать материалы, которые вы соединяете друг с другом, температуру их плавления и прочность.

Если говорить обобщенно, то флюсы бывают твердыми и мягкими. Твердые флюсы отличаются высокой температурой плавления, а мягкие — низкой. Их также называют тугоплавкими и легкоплавкими. Если свариваемая деталь тонкая, то используйте мягкий флюс. Если она большего диаметра и требует длительного прогрева, то используйте твердый тугоплавкий припой.

Тугоплавкий флюс (или припой) плавится при очень высокой температуре (от 400 градусов по Цельсию) и обеспечивает формирование прочного соединения. Но при использовании такого флюса детали часто перегреваются и могут не работать. Эта проблема особенно актуальна для радиотехников и всех, кто увлекается электроникой.

Легкоплавкий флюс плавится при низких температурах и позволяет использовать его при работе с платами и схемами, например. Такой флюс состоит в большей степени из свинца, и в меньшей степени из олова. Может дополнительно содержать в своем составе примеси других металлов. Существуют отдельные легкоплавкие флюсы, которые плавятся при температуре до 150 градусов. Их используют при работе с транзисторами.

Качественный флюс должен беспрепятственно проводить тепло, обеспечивать прочность сварного соединения, хорошо растягиваться, защищать шов от коррозии и быть устойчивым к температуре плавления металла.


Производители выпускают флюс для пайки в виде проволоки, трубочек с канифолью, лент и многих других. Большинство мастеров использует прутья из олова диаметров не более 5 мм. Также существует так называемые многоканальные припои, в которых есть несколько источников флюса. Такие припои обеспечивают особенно прочное соединение. Их продают в виде бобин, спиралей и мотков. Если вы будете использовать припой лишь один раз, то можете приобрести кусочек проволоки, вам будет достаточно 5 сантиметров. Для пайки плат и схем используется флюс-трубочка, с колофонием внутри. Этот припой отлично подойдет для соединения деталей из серебра или латуни.

Вне зависимости от типа флюса, который вы используете, место пайки после работы нужно протереть тряпкой, предварительно смоченной в ацетоне. Сам шов можно очистить с помощью небольшой жесткой щетки, предварительно смоченной в растворителе.

Сама пайка как способ соединения металлов имеет ряд свои преимуществ. С помощью нее можно добиться прочного и герметичного шва, устойчивого к коррозии и окислению. Также для пайки не нужны специальные навыки, эту работу может выполнить человек с минимальными теоретическими знаниями.

Инструкция по изготовлению флюса

Итак, как сделать флюс для пайки своими руками? Все зависит от назначения. Если вам нужно спаять тонкие провода, то можно использовать прутки диаметром 1 мм. Их мы будет изготавливать сами.

Нам понадобится маленькая бутылка или любой другой сосуд с плоским дном. В дне проделываем отверстие с диаметром, который нам необходим (в данном случае 1-2 мм). Берем свинец или олово и плавим его с помощью газовой горелки. Заливаем в нашу бутылку. Из отверстия начнет вытекать расплавленный металл, вам нужно заранее подготовить поверхность. Вы можете использовать лист жести, например. Полученные «прутки» должны застыть, затем их нужно разрезать.  Опытные мастера используют специальные формы для изготовления прутков. Посмотрите также обзор на флюс для пайки bga.


Также существуют жидкие флюсы, флюсы в виде геля или пасты. Они сейчас очень популярны и есть в ассортименте любого производителя. Это не удивительно, ведь такие флюсы не вызывают окисление, препятствуют образованию коррозии, не проводят ток и место пайки не нужно очищать после работы. Такой флюс тоже можно изготовить дома.

Нам понадобятся кристаллы канифоли, которые нужно растолочь в порошок. Заверните кристаллы в плотную ткань и постучите по ним молотком (желательно, молотком для работ по дереву или кухонным молотком для мяса).  В соотношении один к одному смешиваем порошок и спирт. Спирт можно приобрести в аптеке. Желательно смешивать в стеклянной емкости, например, небольшой банке. Тщательно размешиваем спирт с порошком и ставим банку в горячую воду. Еще раз тщательно все перемешиваем до однородной консистенции. Готово! Полученный флюс можно использовать с медицинским шприцом или залить его в пустую бутылочка из-под лака для ногтей.

При пайке могут выделяться вещества, опасные для вашего здоровья. Используйте в своей работе защитные перчатки, маску и очки. Не приобретайте флюсы от малоизвестных производителей, не гонитесь за самой низкой ценой. По возможности изготавливайте флюс самостоятельно. Соблюдайте технику безопасности. Так вы сократите вероятность отравления парами флюса.

Вместо заключения

Теперь вы знаете, как приготовить флюс для пайки в домашних условиях. Этот навык понадобится и тем, кто пользуется флюсом редко, и тем, кто использует его постоянно в своей работе. Не нужно обладать особыми навыками или искать редкие компоненты. Все материалы для изготовления флюса можно найти в радиотехническом магазине или аптеке. Опишите в комментариях свой опыт изготовления флюса, чтобы помочь другим новичкам, и делитесь этой статьей в своих социальных сетях. Желаем удачи!

[Всего голосов: 3    Средний: 2.7/5]

svarkaed.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
