Форма для отливки грузов.

Привет всем подвохам, как и просили, высылаю все, что смог намастерить. Все формы смастерил за один вечер, просто было вдохновение и желание, особенно после посещения дайвинг магазина, посмотрев на цены грузил. Да и руки вроде бы растут от туда  откуда надо.

Груза для грузового жилета они у меня из швеллера на 65 бока заварены, длина 80. Это форма груза и груз:

Форма для грузов и отлитый груз

Карманы грузового жилета НЕОПРО, в него вставляю 6шт по 1кг и 2шт по 0,5 кг, итого - 7 кг на сапине:

Второе приспособление тоже самое только во внутрь швеллера вставлена на винтах скоба, это что бы получились прорези для ремня. Основной швеллер Ш х 65 длинна 80, внутренняя скоба 20х40

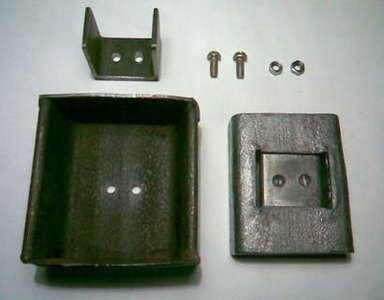

Это в разобранном состоянии

Это в собранном состоянии и готово к работе, т.е. к заливке свинцом.

Точно такая же конструкция и для поясных грузов только наружный швеллер Ш120 и длинной 100, а внутренний  Ш65 длинной 50. Да все размеры в миллиметрах.

Вы уж простите меня, но большой формы пока нет на руках,  ребята взяли -  льют груза. Но принцип конструкции один и тот же.

А груз получается большой вот такой

ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ

Отрезаем швеллер нужной вам длинны,  так что бы к основанию швеллера был небольшой наклон как бы во внутрь это на Ш120-ом. А на  Ш65 наоборот к верху.

Внутреннюю поверхность Ш120 обрабатываем наждачкой (что бы лоск получился). На Ш65 обрабатываем все поверхности наждачкой. Состыковываем два швеллера и сверлим два отверстия под болты. На торцы Ш120 варим две пластины (сварку делаем с наружи швеллера, что бы она не мешала при выемки груза из формы).

ТЕХНОЛОГИЯ ОТЛИВКИ ГРУЗА

Собранную форму ставим на огонь что бы грелась, отвешиваем нужный вес на весах (любых, только не безмен он врет) 1-1,5-2-2,5-3-3,5 кг плавим свинец и заливаем в горячую форму. Выключаем газ под формой и даем остыть, что бы свинец встал, затем аккуратно кладем  все, что остыло пассатижами в ведро с водой, даем остыть, что бы можно было взять в руки. Затем откручиваем гайки с болтов вынимаем свинец с рогами, а потом аккуратно выбиваем рога, так чтобы не забить края.

Повторяем операцию столько раз сколько нужно грузов.

Извините за чертежи и фотки, еще не освоил технику так уж сами понимаете.

За час работы лью  8 штук по килограмму, или 4 штуки по 2,5 кг.

ВОТ ТАКИЕ ПИРОГИ
С уважением, Абросимов Олег

apox.ru

Изготовление грузила, формы для отливки грузила, отливка грузила

Многие рыболовы предпочитают делать грузила самостоятельно, а не приобретать готовые. Во-первых, это связано с определенной экономией средств, а во-вторых, самостоятельно можно сделать именно такое грузило, какое хочется самому рыболову — и по форме, и по весу.

Самостоятельно вылить грузило можно для любой снасти. Если речь идет об обычной поплавочной удочке, то и лить-то ничего не придется, так как в качестве грузила можно использовать любой подходящий по весу кусочек свинца, просто обжав его плоскогубцами для придания округлой формы, или воспользоваться обычной свинцовой дробинкой, сделав в ней надрез ножом.

Для донной снасти нужны грузила определенной формы, да и массой побольше — чтобы не тащило по течению. Их делают преимущественно плоскими и различного размера. Проще всего отливать грузила в алюминиевой ложке, а затем на узком конце просверлить отверстие для лески. Отливки получаются плоско­выпуклыми и не требуют дополнительной обработки.

В качестве тигля для плавки свинца удобно использовать обыкновенный половник небольшого размера из нержавейки. Предварительно у него изгибается ручка и формуется (например, зубилом) небольшой клювик для литья.

Но, пожалуй, больше всего внимания самостоятельной отливке грузил уделяют спиннингисты. При изготовлении грузил, пригодных для ловли на спиннинг, нужно иметь более сложную форму, чем просто столовая ложка. При наличии такой формы литье грузил уже не составляет труда. Делать формы для отливки грузил, понятно, вам тоже придется самостоятельно. Несколько вариантов изготовления таких форм и приведено далее.

Выбор того или иного варианта изготовления формы в каждом конкретном случае определяется наличием исходной модели груза, возможностью изготовления формы по той или иной технологии и требованиями к долговечности формы. Но прежде чем перейти к разговору о формах грузила для спиннинга, следует привести некоторые рекомендации по геометрическим размерам грузов для приманок.

В практике спиннингиста используются грузы из весового диапазона 5—30 г. В таблицах ниже приведены размеры и массы цилиндрических и шарообразных грузил для спиннинговых приманок при отливке из различных легкоплавких сплавов. Для получения груза другого веса можно либо изменить его геометрические размеры, либо, оставив прежние размеры, отлить груз из другого материала.

Самодельные грузила для спиннинга в форме цилиндра, размеры и массы при отливке из различных легкоплавких сплавов.

Самодельные грузила для спиннинга в форме шара, размеры и массы при отливке из различных легкоплавких сплавов.

А теперь о формах для отливки грузила. Чаще всего их делают из гипса, хотя можно использовать и другие материалы, например обычную картофелину. И понятно, что у каждой формы есть свои плюсы и минусы. Форма из гипса позволяет отливать качественные грузила сложной формы по заданной модели, но требует для своего изготовления больше времени.

Достоинства формы из гипса — простота изготовления и возможность изготовления относительно сложных отливок по образцу. Недостаток — такой формы хватает на 15—20 отливок и долго приходится ждать остывания формы.

Более прочные и долговечные формы можно изготовить из смеси алебастра с канцелярским силикатным клеем (жидким стеклом) или из цемента, но на их изготовление требуется значительно больше времени.

Если необходимо срочно сделать несколько грузов, а гипсовой формы под рукой нет, можно использовать обычную картошку. В половине сырой картофелины нужно вырезать форму. Перед заливкой уложите в нее проволочный каркас под ушки и залейте свинцом. При заливке следует соблюдать осторожность, так как интенсивное парообразование способно расплескать горячий свинец и нанести ожоги.

Более сложную форму можно сделать из двух половинок, снабдив их литником и выпором. Такой способ изготовления формы позволяет произвести отливку нескольких экземпляров грузил при малых затратах времени на изготовление самой формы. К недостаткам этого способа следует отнести недолговечность самой формы и невозможность делать отливки по заранее заданной модели. Кроме того, качество получаемой отливки оставляет желать лучшего.

Для начала потребуется модель грузила. Можно либо использовать в качестве модели готовый груз, либо изготовить ее из пластилина или любого другого материала. Готовая модель грузила покрывается тонким слоем вазелина, чтобы потом ее можно было легко извлечь из формы.

Из картона делается коробка размером с две спичечные. Берется алебастр и разводится водой до консистенции густой сметаны. Коробка из картона заливается алебастром до половины высоты. Пока алебастр не схватился, в него до половины своей толщины опускается подготовленная модель грузила. В местах, где будет литник и выпор, укладываются спички, также смазанные вазелином.

Дается время на схватывание алебастра, около 30 минут. В получившейся половинке формы по углам вырезаются конусообразные углубления. Они потом помогут половинкам формы совместиться без перекоса и смещения.

Из толстой бумаги вырезается полоска шириной около 1 см и складывается пополам. Она укладывается на свободное место в половинку формы сгибом внутрь. Назначение этой полоски — упростить разъединение половинок формы после изготовления. Не вынимая модель, на ее поверхность и поверхность половинки формы наносим очень густой раствор мыла. Можно воспользоваться тем же вазелином). Этот слой требуется для разделения половинок формы после ее высыхания.

Разводится вторая порция алебастра, коробка заполняется им до конца. Дается выдержка около часа для полного схватывания алебастра. Далее половинки формы разъединяются, модель и спички извлекаются, вырезается конус под литник. Форма помещается в теплое место и выдерживается до полного испарения влаги. В духовке достаточно 1—2 часов, при комнатной температуре и сухом воздухе — 1—2 дней.

Перед первой заливкой свинца форму следует прокалить на газовой плите для полного испарения влаги, в противном случае она растрескается при изготовлении первого же экземпляра грузила.

Под внешние петли будущего груза изготавливается проволочный каркас, его нужно заложить в форму. Теперь необходимо совместить половинки формы и зафиксировать их друг относительно друга несколькими витками проволоки без изоляции. В собранную таким образом форму и заливают расплавленный металл.

Если для изготовления грузила использовать сплавы свинца, то, во-первых, за счет разности удельных весов может получиться груз меньшего веса, а во-вторых, из-за других механических свойств этих сплавов (текучесть, коэффициент объемного расширения, температура плавления и кристаллизации, теплоемкость), возможно, придется немного поэкспериментировать с предварительным подогревом формы. Поэтому, если есть возможность, грузила все же лучше лить из чистого свинца.

После отливки надо дать форме остыть. Остывшую форму можно разобрать, вынуть отливку и произвести ее доработку, удалив при помощи кусачек литник и выпор. Для получения качественной отливки форму лучше слегка подогреть на металлическом листе.

По материалам книги «Рыбацкие снасти и охотничье снаряжение своими руками. Изготовление и ремонт».
Сторожев Константин.

Другие статьи схожей тематики :

  • Отыскание еды в горных районах, ловля рыбы с помощью перетяги, сбор съедобных дикорастущих растений и насекомых, личинок, дождевых червей.
  • Добыча пропитания для выживания при минусовых температурах в северных и арктических условиях, мидии, моллюски, морские огурцы, ловля рыбы.
  • Изготовление, плетение, вязание сетей, простые узлы, предварительные расчеты, последовательность начала вязания сетей, окраска готовой сети.
  • Добыча еды в тропическом лесу, употребление в пищу червей, личинок и термитов, ловля рыбы, изготовление остроги для ловли рыбы.
  • Приготовление ухи в котелке на костре, рецепты ухи и супа-пюре из крупной и мелкой рыбы, креветок и кальмаров.
  • Самодельная палатка и киль для надувной лодки, материалы, порядок изготовления и монтажа.
  • Прикормки и привады для ловли рыбы, состав, требования, рецепты, способы приготовления и использования на рыбалке.

survival.com.ua

Мы изготовим форму для литья грузил

Услуги по изготовлению различных форм для грузил

Мы изготавливаем различные формы для грузил с 2012 года. Некоторые работы мы публикуем на нашем видео канале Ютуб.Чтобы заказать индивидуальную форму для грузил вы должны выполнить следующие пункты:

  1. Выслать фотографию грузила или чертеж формы.
  2. Указать количество штук грузил в форме. Обычно это 15 штук сверху и 15 шт снизу формы.Так как сильно длинная форма при сильном прогревании начинает прогибаться в середине ,а свинец любит заполнять пустоты. И на грузилах появляется облой. Облой это небольшой кант на грузиле,как тонкая корочка,он легко счищается ногтем или канцелярским ножом.Это не критично,но сильно замедляет процесс сортировки ваших грузил...
  3. Необходимо указать параметры граммажа или логотипа на грузиле.Указать глубину или высоту граммажа,ширину и длину. Потому,что при покраске грузил порошковой краской,краска наносит еще один слой на грузило и мелкий шрифт становится незаметным.
  4. Если вы хотите заказать форму под разборные чебурашки,то необходимо указать толщину и ширину закладной (пластины),которая будет вставляться в форму.Указать диаметр заливного канала,так как при широком канале в момент откусывания может получится широкая площадка чебурашки. Вы должны знать,что для 1-2 грамм идет закладная  шириной и толщиной своего размера,для 3-30 другого,и от 31 до 60 грамм другая толщина и ширина закладной. Вы должны указать размер смещения закладной от центра шара.
  5. Укажите как форма должна смыкаться.В нашей практике популярно установление накидных болтов по краям литьевой формы. Болты обеспечивают плотное смыкание и обой на грузилах невозможен.Но есть клиенты,которые хотят видеть форму по типу книжки, или же хотят задействовать накидные болты и ручки. Все это возможно.
  6. Указать материал формы ,алюминий или сталь.
  7. Если вам нужна форма для jig головок.то необходимы размеры и фото юбки грузила.
  8. Заказать форму для грузил на карпа,обязательно с фото и образцом.
  9. По форме для литья картечи и дроби,необходимо указать ,сколько вы хотите заливных каналов для дроби. Обычно задействовано по одному заливному каналу для 2-3х дробинок.
  10. Мы работаем по 100 % предоплате для клиентов из России,Белоруссии,Казахстана. По Украине возможна 50% предоплата в начале работы и 50% когда форма будет готова,мы презентуем видео формы и при оплате высылаем форму клиенту.Затем, видео формы, удаляем из нашего видео канала.
  11. Отправка осуществляется по Украине ,Новой почтой. Для стран СНГ отправка через проводника на Москву или же посылкой укр почты за счет покупателя.

Жми like и будет Вам за это-ВЕЛИКОЕ СЧАСТЬЕ!)

www.zakazsnasti.net

Как сделать форму для грузил. Как сделать форму для грузил из дерева.

Как сделать форму для отливки грузил из свинца. Как сделать форму для отливки грузил из дерева. Как сделать форму для отливки грузил своими руками варианты предлагаемые пошагово с фото как и всё гениальное просто.

Как сделать форму для грузил из дерева фото.
Форму для грузов для рыбалки из дерева взяв обычный деревянный брус пятидесятки или сороковки и изготовить отрезав ножовкой по дереву или металлу заготовку нужной длинны не представляет ни каких трудностей даже как говориться «на коленке».
Разметив деревянную заготовку для литья грузов симметрично в обоих половинках сверлим сверлом и разгоняем нужную форму груза круглой или сферической шарошкой нужную глубину в зависимости от веса и диаметра предполагаемого груза.

Форма для грузил из дерева инструмент для изготовления фото.
Изготовление литниковых канавок и места под проволоку для крепления грузила вырезая ножом или стамеской в зависимости от расположенности к краю деревянной заготовки на займёт много времени.

Форма для рыболовных грузил с прорезанными литниковыми канавками фото.
Соединение половинок деревянной формы для литья с помощью винта и гайки достаточной длинны достаточно надёжно и долговечно.

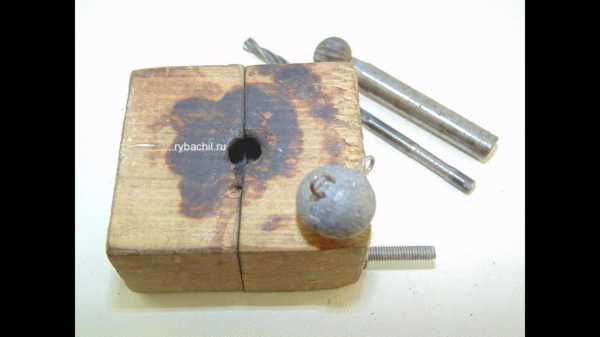

Фото соединения деревянных половинок формы для литья своими руками груза чебурашка фото.

Постскриптум.
Изготовленная форма для литья грузил из дерева достаточно проста и удобна в обращении, купить формы для грузил для литья из свинца для рыбалки конечно можно, сделать своими руками это не деревянная форма для «мыла».

.

Эта запись была размещена в самоделки автор Vladimir Veselov (постоянная ссылка).

rybachil.ru

Виды форм для литья грузил

Развитие рыболовного спорта повлияло на модернизацию различных рыболовных снастей,и так же самих грузил. Также дало толчок для развития творческого потенциала сами рыбаков. Те в свою очередь начали вносить разнообразие в формы грузил на основании накопленного рыболовного опыта и особенностей водоемов.

Пример свежей работы неизвестного мастера.)

Не будем вникать в особенности данного грузила,но если  оно эффективно на водоеме и владелец активно ловит рыбу,то наверно и такое имеет право на существование.

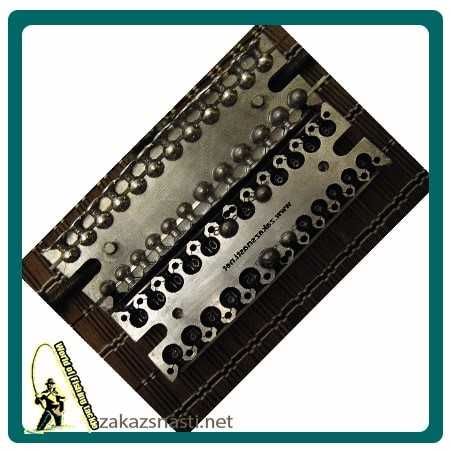

Формы для литья грузил условно можно разделить,на пресноводные (речки,озера,ставки) и на морские.  По изделиям формы могут быть или штампованными,то есть есть готовая матрица в которую заливают расплавленный алюминий или выфрезерованными. В первом случае, литьевые пресс формы имеют не дорогую цену,так как их производство поставлено на поток,производитель для себя решает какие виды весов и формы грузил популярны и на основании этого заказывает матрицы и клонирует формы.Во втором случае уже заказчик,чтобы увеличить свою производительность рыболовных грузил за смену,заказывает формы в которых нужные ему  грузила будут в нужном ему количестве,определяет заливной канал и систему открытия и закрытия формы.

 Виды форм для литья грузил

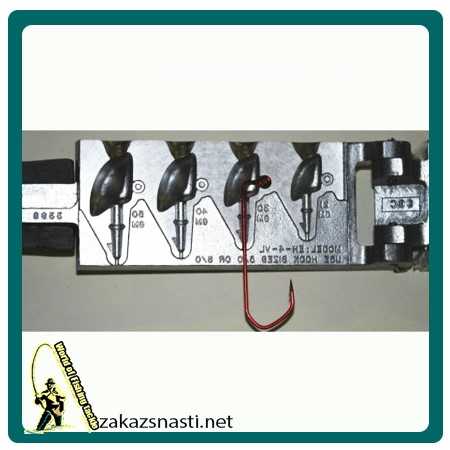

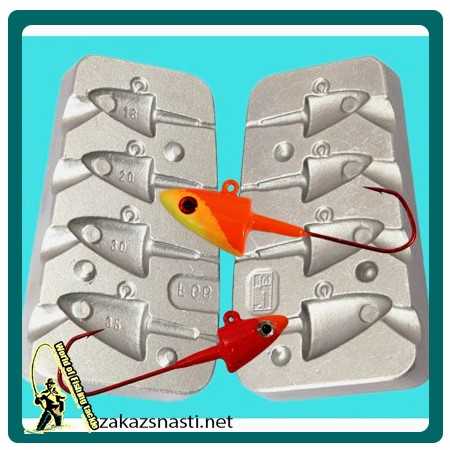

Формы для изготовления (Jig)Джиг-головок

Данные формы предназначены для отливания Джиг-головок с крючком. В форму вставляется крючок или крючки,форма закрывается и заливается свинец. На выходе вы получаете джиг головку, а если ее еще и покрасить,то получается замечательный грузик,который не только приятно держать в руках,но и можно результативно порыбачить на щуку,судака,окуня и других хищных рыб.

Основное для джиг головки не только форма груза но и шип или шляпка для фиксации самой приманки.Так как при быстрой проводке,силиконовая приманка часто сползает,что сводит на нет движение самой приманки.

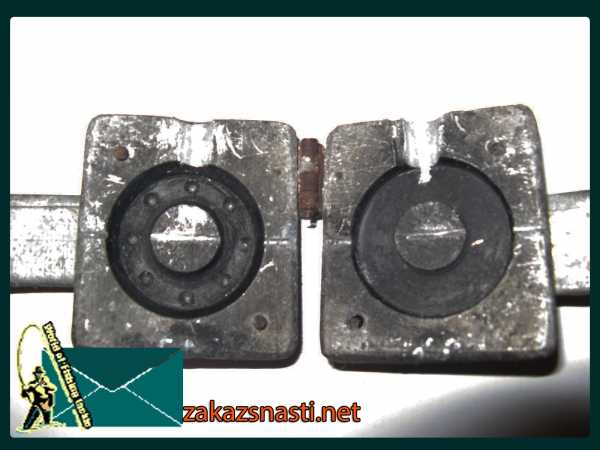

Формы для изготовления Чебурашек

Формы для разборных чебурашек бывают двух видов. Разборные чебурашки и грузила чебурашки с в паяным ушком.

В первой форме в качестве формирования сквозного отверстия присутствует разделительная пластина на всю длину формы ,а во второй форме во внутрь выставляются готовые скобочки в подготовленные каемки,форма плотно смыкается и производит заливка свинца.

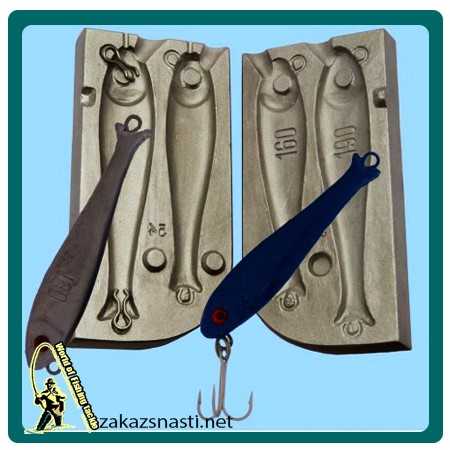

Формы для литья блесен с дальнейшей покраской блесны,пилькер

Форма для литья макушатника

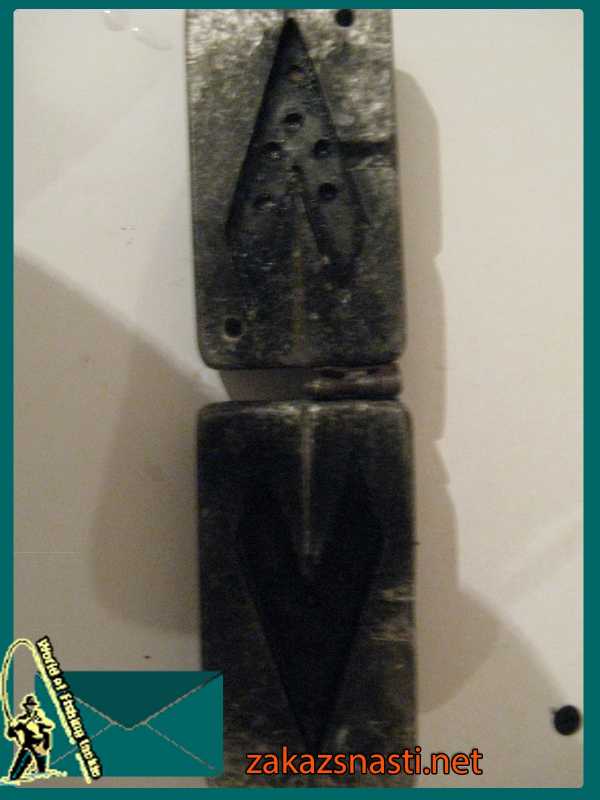

Форма для литья грузил торпеда

 Форма для грузил шторм

Форма для литья грузил яйцо

Рекомендуем почитать:

Жми like и будет Вам за это-ВЕЛИКОЕ СЧАСТЬЕ!)



























www.zakazsnasti.net

Изготовление формы и отливка грузов / Самоделки / Prozrak — Места для подводной охоты

Как и большинство новичков я столкнулся с необходимостью либо покупки магазинных грузов либо изготовлению их собственноручно. Не будем говорить цены магазинных грузов все мы знаем что цена не самая привлекательная. По этому я решил изготовить грузы самостоятельно с минимальными затратами. Для этого мне понадобилось: пара пачек детского пластилина, строительный гипс и свинец. Гипс и пластилин были успешно куплены на рынке, со свинцом было немного трудней но как говориться «Тот кто ищет всегда найдет», мои поиски завершились в шиномонтажке которая находилась в 50 метрах от моего дома купил 22 кг свинца за смешную сумму.

Первым делом необходима была матрица для формы так как груз не было у кого позаимствовать а сделал матрицу из пластилина фото ниже.

Пластилин лепился на ДСП обклеенное скотчем для удобства извлечения формы.

После того как я закончил с матрицей, я сделал из пенопласта опалубку, так что бы она сантиметра на 3-4 возвышалась над верхушкой пластилиновой матрицы. Все делал на скорую руку, опалубку обмотал тем же самым скотчем и закрепил её пластилином который остался. Далее обрызгал через распылитель маслом (масло любое) для тела и залил это разведенным гипсовым раствором.

Рекомендации по гипсу: Не когда не добавляйте в гипс воду!!! Сначала налейте воду в емкость а потом добавляйте порциями гипс не прекращая мешать его что бы не образовывались комки!!!

Спустя минут 20 я снял опалубку что бы форма быстрей просыхала, еще спустя минут 20 я поднял форму и отделил от ней пластилиновую матрицу. Вот что получилось.

После того как форма немного просохла (рекомендую оставить форму на несколько часов, она наберет большую прочность и потеряет влажность), я натер внутреннюю часть графитом взятым из стержней старых батареек. После всех этих процедур можно смело приступать к отливке грузов!

После 4-й отливки форма испортилась, но если добавить в гипс ПВА срок службы можно увеличить на порядок.

Каждый груз весом порядка 2 кг 100 гр.

Конечно эстетичности маловато но ведь главное это функциональность!

Желаю всем успехов! Nikcro

prozrak.info

Форма для литья быстросъемных грузов

Рис-1. Форма изготавливается из 2-х дюралевых пластин - боковые стенки формы, дюраль толщиной 7-10 мм. Размер паза под ремень - 50 х 3 мм (см. по ремню). "Силуэт" днища можно сделать овальным.


Рис-2. Форма "в сборе". Днище формы(2) - полоска алюминия (чтобы легко гнулась), толщиной 1-4 мм. Можно приварить (паять) к боковым стенкам(1), но я по всему периметру наделал отверстий, нарезал резьбу М3 и днище прикрутил к боковым стенкам болтами М3 (болт от болта через 10мм). Расстояние внутри между боковинами - 45мм

Рис-3. Эскиз формы, подготовленной для литья. Полоска(3) из дюраля - это форма ремня, чтобы не залился свинцом проем для продевания ремня. Проволока(2) - 3-4 мм. Взята из высоковольтных проводов, где скрученные вместе стальная и алюминиевая проволоки. Стальная - пружинит, и это используется для того, чтобы можно было снимать груза, не снимая пряжки с ремня. Прежде, чем лить расплавленный свинец, надо положить груз на проволоку, иначе она всплывет. Проволока практически не ржавеет, хотя рыжий налет и есть. Свободные концы проволоки (заливаемые) загнуть, чтобы сидели в свинце.


Рис-4. Это внешний вид грузов. Вес одного груза 1-1.5 кг. Если слегка потянуть вверх за проволоку (за свободную петлю), то груз можно снять с ремня. Это удобно для регулировки прямо на месте, не снимая пряжек с ремня. Идея была взята в журнале "Спортсмен-подводник", но там было более накручено.

Так выглядят грузы (на 1 и 1.5 кг) и формы для них на фото:
