Алюминиевые заклепки - 105 фото основных разновидностей метизов

Алюминиевые заклёпки – это широко распространённый расходный материал, применяемый для соединения листовых деталей. В ситуации, когда проведение сварочных работ не допустимо, это единственно возможное решение. Основное преимущество крепления заклёпками – ударопрочность и вибростойкость.

Краткое содержимое статьи:

Специфика данного расходника

Заклёпки алюминиевые ГОСТ – это разновидность метизов, применяемая для неразрывного крепления разных материалов. Перед тем, как использовать заклёпки, нужно проверить, подходит ли такой способ соединения для конкретных деталей.

Данный материал широко используется при создании самолётов и кораблей, а также в космическом, химическом и даже пищевом производстве.

Немаловажным моментом является выбор размера алюминиевых заклёпок. Их диаметр зависит от величины предполагаемой нагрузки, а длина – от толщины соединяемых элементов.


Достоинства и недостатки

Достоинства:

  • Алюминий – пластичный материал. Это даёт возможность быстро провести крепёж. Поэтому одними из важнейших преимуществ алюминиевых заклёпок является экономичность и низкая энергозатратность.
  • Грамотный монтаж обеспечивает высокую прочность получаемых соединений.
  • Доступность по цене.
  • Доступность по стоимости монтажа. Обеспечивается скоростью и лёгкостью его проведения, низкой ценой самого алюминия и инструмента, необходимого для проведения заклёпочных работ.
  • Стойкость к коррозии и воздействию агрессивных веществ.
  • Экологическая безопасность.
  • Низкий вес.

Недостатки:

  • Низкие прочностные характеристики самого алюминия в сравнении с медью или сталью.
  • Возможность применения лишь при отсутствии значительных по величине, продолжительных нагрузок механического характера.
  • Недопустимость использования с агрессивными материалами, такими как сталь и титан.

В ситуации соединения подобных материалов алюминиевыми заклёпками необходимо провести тщательную изоляцию поверхностей, что бы избежать контактирования между металлами. Изолятором может служить медь или резина.

Разновидности заклёпочных метизов из алюминия

Сегодня выделяют следующие виды заклёпок:


Под молоток. Несмотря на то, что это самый простой способ крепления, он до сих пор остаётся популярным именно из-за своей примитивности. Данный метод используют для неразъёмного соединения разнообразных деталей.

Его суть состоит в следующем: в обоих металлических листах проделываются отверстия диаметром равным диаметру заклёпки. Далее вставляется метиз и при помощи молотка конец без головки расплющивается, тем самым прижимая детали друг к другу. Метизы для подобного крепежа могут быть с круглой или плоской потайной головкой.

Трубчатые (пистонные). Как видно из фото алюминиевых заклёпок такого рода, они имеют полую цилиндрическую форму, шляпки отсутствуют. Еще они менее прочные. Используются для соединения пластмассовых и кожаных элементов.

Принцип действия пистонных заклёпок такой: метиз вставляется в сделанные в обеих деталях отверстия и расклёпывается при помощи пуасонов с обеих концов. К минусам данного способа относится низкая устойчивость к нагрузкам механического характера и необходимость обеспечения двухстороннего доступа.

Закладные. Это заклёпки пистонного типа, в которые заранее вставлен пуансон. При монтаже происходит его расплющивание.

Метизы такого вида удобны в ситуациях, когда затруднён доступ к одной из сторон обрабатываемых элементов. Отрицательной стороной является необходимость прикладывания больших усилий на пуансон.


Резьбовые. Это оптимальный выбор, если необходимо соединить два материала, толщина которых не позволяет нарезать в них резьбу. Заклёпка резьбового типа обладает внутренней резьбой. Ее накручивают на инструмент, потом вставляют в соединяемые детали. Далее инструмент выкручивают и сжимают заклёпку по длине.

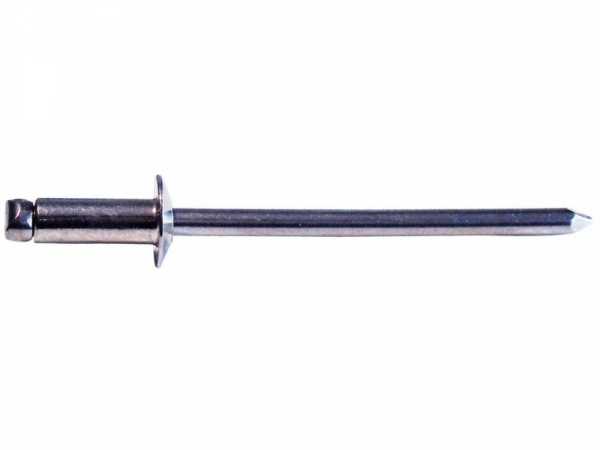

Вытяжные. Применяются при соединении особо хрупких и тонких деталей. Вытяжные заклёпки представляют собой гильзу с пуансоном. Для их монтажа требуется специальный инструмент. Достоинствами этого метода являются быстрота установки и простота клёпки.

Помните, какие алюминиевые заклёпки выбрать, зависит от конкретных характеристик крепления. Удачи!

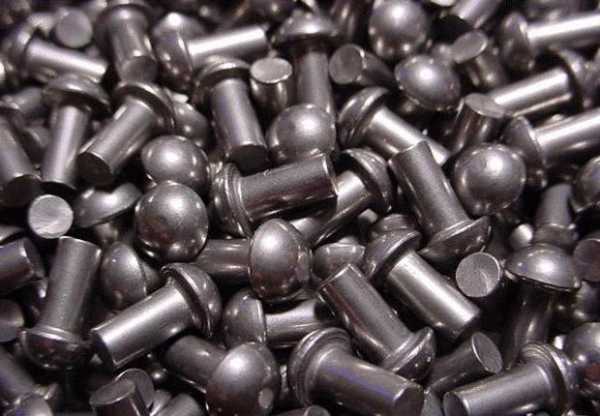

Фото алюминиевых заклепок

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Заклепки: виды, характеристики

Самый старый и наиболее надежный способ соединения листового материала с помощью заклепок до сих пор используется в наиболее ответственных местах соединения металла. Правильно подобранная заклепка выдерживает нагрузку не хуже сварочного соединения. Для вибраций или знакопеременной нагрузки лучше заклепки еще ничего не придумали.

Виды заклепок

Разновидностей заклепок существует не так много, как может показаться на первый взгляд:

  • Простая заклепка общего назначения по ГОСТ 10299 80. Их легко отличить по грибовидной форме, называемой еще системой с замыкающей головкой. Для такой заклепки характерна высокая прочность и стойкость при любых нагрузках;
  • Заклепка вытяжная, используется для «сшивания» двух листов металла в случаях, когда доступ к соединяемым листам возможен только с одной стороны. Параметры и описание определяются ГОСТ 15973—2005;
  • Наиболее технологичными принято считать резьбовые заклепки, они боле удобны в работе и позволяют создавать разборное соединение, DIN 7338.

Важно! Материалы для заклепочного соединения должны обладать определенной пластичностью и вязкостью, поэтому для их изготовления используют малоуглеродистую сталь, медь, алюминиевые деформируемые сплавы.

Применение заклепок

Выбор конкретных параметров и разновидности крепежа определяется тремя основными критериями:

  1. Обеспечения необходимой прочности соединения, с учетом дополнительных параметров и требований к шву;
  2. Технологическими возможностями оборудования для работы с конкретным видом заклепочного соединения;
  3. Экономической целесообразностью использования клепаного соединения;

Резьбовые гайки-заклепки

Способ соединения с помощью резьбовых заклепок сегодня можно назвать самым универсальным. Основная идея соединения заключается в остроумной идее фиксации тела заклепки в клепочном отверстии. Для этих целей используется заклепочник для резьбовых заклепок. Сама резьбовая конструкция представляет собой полую гильзу с внутренней резьбой.

При выполнении соединения эта гильза вставляется в просверленное отверстие и выравнивается таким образом, чтобы соединяемые части плотно прилегали друг к другу. После этого в резьбовое отверстие внутрь заготовки вкручивается стержень заклепочника. Передняя стенка гильзы фиксируется опорной поверхностью инструмента, не давая заклепке выйти из отверстия. Чтобы расклепать гильзу, стержень заклепочника перемещается с большим усилием в сторону опорной поверхности. Гильза при этом сминается и осаживается, тем самым образуя прочное неподвижное соединение.

Стержень заклепочника свободно выворачивается из тела втулки. Чаще всего применяются заклепки алюминиевые, латунные или медные. Использование последних ограничено высокой стоимостью, поэтому они устанавливаются в тех случаях, когда нужно обеспечить хороший электрический контакт между соединяемыми поверхностями.

К достоинствам резьбового заклепочного соединения относят ее «малотравматичность». При работе стержня заклепочника соединяемый металл не испытывает больших нагрузок или деформаций. Резьбовой втулкой легко соединять тонкостенный металл или профиль сложной конфигурации. Такой крепеж широко используется в сборке бытовой техники, в соединении отдельных узлов облицовки автомобилей, при изготовлении различного рода конструкций из профнастила.

Вытяжные заклепки

Недостатком резьбовых видов клепки является их высокая стоимость и относительно небольшая скорость выполнения соединений. Поэтому для случаев, когда соединяемые листы металла, профиля требуется соединить с использованием нескольких сотен или тысяч точек, применяют вытяжной вид заклепки.

Это могут быть стальные, латунные метизы, заклепки из алюминия, сплавов алюминия и кремния. В отличие от резьбовой, в вытяжной схеме деформация гильзы осуществляется с помощью стержня с утолщением на конце, запрессованного внутрь тела крепежной втулки. Как и в предыдущем случае, чтобы осадить тело заклепки, ее торец упирают в опорную поверхность заклепочника, после выравнивания центральный стержень с усилием вытягивают на несколько миллиметров. В результате стенки гильзы деформируются, образуя достаточно прочное неразъемное соединение. Хвостовик стержня чаще всего обламывается или обрезается по уровню среза гильзы.

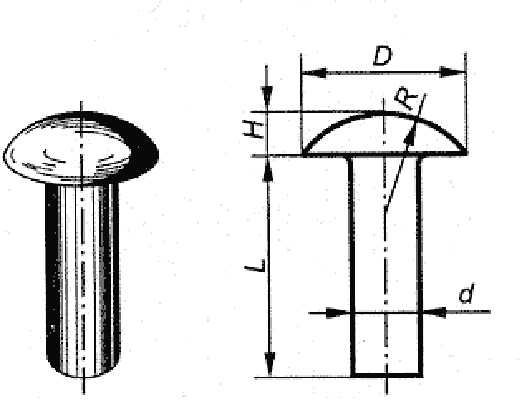

Классическая конструкция заклепки

Основным метизом для клепки листов в машиностроении считаются заклепки стальные, нормированные требованиями еще советского ГОСТа 10299 80. Они чаще всего соединяют высоконагруженные стальные конструкции, используемые в строительном деле. Например, в каркасах и опорных сборках. Преимуществом классической формы является возможность соединения двух листовых поверхностей толщиной более 30 мм.

В отдельных случаях ГОСТ 10299 80 допускает соединение сборки до 35 мм. В отличие от предыдущих видов заклепок, классическую заклепку устанавливают только при наличии опорной поверхности с обратной стороны плоскости соединения. Это необходимо для компенсации ударной нагрузки по заклепочному хвостовику.

Технология клепки выполняется в следующем порядке:

  1. Линию, по которой будет осуществляться установка заклепочного соединения, размечают точками под сверловку отверстий в соединяемом металле.
  2. Листы металла фиксируют с помощью механических приспособлений типа струбцин или даже точечной сваркой. Выполняют сверление крайних точек установки крепежа, в которые вставляют центрирующие металлические штифты. При этом диаметр отверстий выбирают в соответствии с рекомендациями ГОСТ 10299 80 примерно на 10% больше диаметра тела хвостовика.
  3. В просверленное отверстие вставляется метиз таким образом, чтобы головка находилась с обратной стороны соединяемой поверхности. Длина крепежа также выбирается в соответствии с ГОСТ 10299 80. Это обеспечит формирование второй головки из хвостовика нормальных размеров после его расклепывания молотком или электрическим ударником.

При выборе более тонкого по диаметру стержня его прочности может не хватить для жесткого соединения. В этом случае перерезающее усилие в радиальном направлении способно оборвать по очереди большую часть соединений. После расклепывания металл крепежа должен полностью заполнить отверстия с небольшим натягом.

Не следует пренебрегать рекомендациями ГОСТа 10299 80 при выборе длины хвостовика крепежа. Слишком длинный хвостовик помешает правильной деформации и осаживанию металла. Слишком короткий не обеспечит образование второй головки необходимых размеров и прочности.

Для увеличения пластичности заклепки из определенных марок стали могут перед установкой разогреваться до высокой температуры с проковкой головок и закалкой крепежа. Заклепки алюминиевые, медные, латунные перед установкой могут проходить обработку специальными жидкостями, предупреждающими развитие электрохимической коррозии.

Заключение

Несмотря на значительную трудоемкость установки и некоторую архаичность заклепочного крепежа, клепаное соединение до сих пор широко применяется в конструкциях самолетов, судов, железнодорожных мостов. Поэтому в ближайшие 20-30 лет характер и способ использования заклепочного соединения, скорее всего, не изменится.

bouw.ru

Заклепки. Виды и работа. Применение и как выбрать. Особенности

Заклепки – это крепежная система, которая применяется для соединения двух или нескольких деталей. Они вставляются в предварительно сделанные отверстия в заготовках, составленные в одну линию. Крепеж представляет собой круглый стержень, который в результате деформации плотно охватывает стенки отверстий и удерживается в них благодаря силе трения.

Основные свойства заклепок

Заклепка дает более надежное соединение, чем шуруп или винт. При этом она занимает минимум пространства, не выступая из заготовки большой головкой, которая бывает у болтов. Главное преимущество такого крепежа в его низкой себестоимости и высокой скорости монтажа. Заклепки применяют в тех случаях, когда заготовки не планируется рассоединять. Посадив заклепку, разобрать соединение без засверливания уже невозможно.

Немаловажным преимуществом использования заклепок является их устойчивость к вибрации. Если, к примеру, резьбовое соединение при постоянной встряске может ослабнуть, поскольку винты, гайки или болты раскручиваются, то заклепка подобного недостатка не имеет. Она плотно засаживается и уже не выходит. В том случае, если на соединение оказывается большая механическая нагрузка на разрыв или срез, то металл клепки может только разорваться, или повредить сами детали, но никак не выйдет просто так.

Заклепки являются популярным соединительным элементом, поэтому неудивительно, что они предлагаются в довольно обширном ассортименте. Все существующие конструкции можно условно разделить на две группы – холодной и горячей клепки. Холодные делаются из более мягких и пластичных металлов, которые сравнительно легко деформируются, принимая требуемую форму. Заклепка горячего типа сделана из твердой стали, поэтому в результате создаваемого давления практически не меняет своей формы без предварительного разогрева. Она обеспечивает более надежное соединение, но может применяться далеко не всегда. Данный тип используют в тех случаях, когда разогрев не повредит деталям. В частности, таким крепежом пользуются в кораблестроении и станкостроении.

Разновидности заклепок

Существует довольно много разновидностей заклепок. Каждая из них имеет свои преимущества и предназначена для применения в определенных случаях. Крепежи отличаются между собой не только способом монтажа, но и нагрузкой, которую способны выдержать.

Кроме классификации заклепок по температуре их монтажа они также разделяются на три группы по конструкционным особенностям:
  • Обыкновенные.
  • Вытяжные с хвостиком.
  • Резьбовые.

Каждая разновидность предназначена для определенной цели, поэтому сказать, что какая-то группа лучше нельзя.

Обычные

Обычные появились самыми первыми. Их легко узнать, поскольку они имеют форму гриба. Их металлический стержень украшен широкой шляпкой. Такие заклепки считаются одними из самых прочных, но сложных в монтаже. Данный тип крепежа может применяться только в том случае, если требуется соединение двух элементов с возможностью установки клепки сквозь них. То есть с одного конца соединения должен оставаться грибок, а с дорогу выходить хотя бы на несколько миллиметров основной стержень крепежа.

Для того чтобы соединить две заготовки необходимо упереть твердый металлический предмет в шляпку клепки и мягкими ударами по ее стержню расплющить материал образовывая подобие уже имеющейся головки. Таким образом, прочное соединение обеспечивается не только внутренним трением в отверстиях, но и внешним прижимом, который создается между заводской и созданной шляпкой.

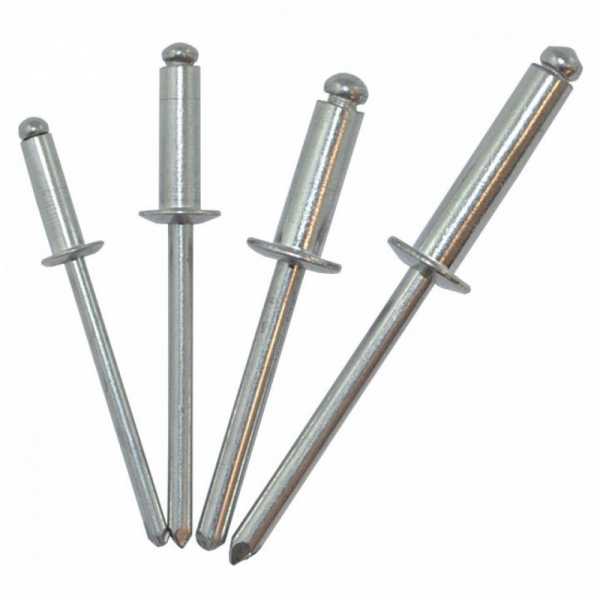

Вытяжные

Вытяжные клепки применяется в тех случаях, когда необходимо соединить два металлических листа. Они позволяют обеспечить надежную фиксацию заготовок, даже когда имеется доступ только к одной их стороне. Для работы с ними применяется специальный пистолет пневматического или механического типа. Также существуют насадки на шуруповерт, которые также позволяют работать с таким крепежом. Сама заклепка представляет собой длинный металлический стержень, на конце которого имеется алюминиевая гильза трубчатого типа. Также может применяться другой мягкий металл.

При вытягивании стального стержня гильза деформируется, поскольку на его конце имеется небольшая шляпка, которая не позволяет ему выйти. В результате создаваемого давления гильза плотно прилегает ко всей поверхности отверстия. Для того чтобы провести качественное соединение необходимо упирать торец заклепочного пистолета к соединяемым деталям. Именно это является залогом успеха. Непосредственно сам хвостик из стали, который втягивается пистолетом, может обламываться, поскольку имеет специальные насечки для ослабления прочности, или полностью выходит из гильзы.

Вытяжной тип заклепок применяется чаще всего, поскольку он обеспечивает легкий монтаж, а пистолет для работы стоит сравнительно дешево. Немаловажным преимуществом в пользу такого крепежа является тот факт, что он может соединить тонкую и толстую деталь, даже если высота гильзы меньше, чем общая толщина заготовок. Просто вставив заклепку и начав затягивать хвостик можно создать вполне достаточную деформацию для достижения высокого трения, нужного для фиксации деталей. Конечно, надежность такого соединения будет не такой высокой, как при использовании полноценного сквозного монтажа.

Резьбовые

Резьбовая заклепка является самой дорогой. Сам крепеж представляет собой полую гильзу, внутри которой нарезана резьба. Гильза непосредственно вставляется в подготовленное отверстие соединяемых деталей, после чего внутрь закручивается стержень. После этого он вырывается в сторону опорной поверхности, с которой закручен. При этом гильза начинает сминаться, как в случае с вытяжной. Как только требуемое качество соединения достигнуто, стержень просто выворачивается.

Такие гильзы обычно делают из алюминия, но бывают медные и латунные. Главный недостаток такого крепежа в его высокой стоимости. Также для того чтобы добиться качественного соединения важно соблюдать направление вытягивания стержня под 90 градусов. В связи с этим работу лучше всего делать с помощью специального пистолета, но вполне можно обойтись болтом и гайкой.

Главным преимуществом таких заклепок является минимальная травматичность. В случае с обычными заклепками всегда существует риск пораниться молотком. При работе с вытяжным типом возможно соскальзывание пистолета и травмирование. Винтовые заклепки обеспечивают надежную фиксацию. Такой крепеж обычно применяется в машиностроении, также при изготовлении корпусов бытовой электротехники. Он позволяет закрепить толстую заклепку, диаметр которой существенно выше, чем в обычной вытяжной.

Как выбрать диаметр и длину заклепки

Для того чтобы соединение получилось надежным и внешне привлекательным важно правильно подобрать параметры крепежа:

  • Диаметр.
  • Длину.
  • Материал.

В первую очередь стоит обратить внимание на материал. Алюминиевые клепки применяются для соединения деталей, на которых недопустимо появление ржавчины. Они не только устойчивые к коррозии, но и обладают вполне хорошим показателем прочности. Латунные крепежи применяется для фиксации заземления на щитках, а также в прочих в сферах, где нужно обеспечить монтаж токопроводящих элементов.

Заклепка из нержавеющей стали обычно используется в оборудовании, применяемом в пищевой или химической промышленности, на которое оказывается серьезное давление. Такое соединение не боится коррозии, и при этом обеспечивает максимальную степень фиксации. Медную заклепку обычно применяют для медной кровли. Использование для таких целей крепежей из других материалов может привести к появлению окисления, что сокращает ресурс службы крыши.

Следующим немаловажным показателем являются длина крепежа. Если выбрать слишком короткую заклепку, то получаемое соединение будет ненадежным. Если взять избыточно длинный стержень, то в результате деформации получится неаккуратный грибок, который испортит внешний вид изделий. В том случае, если применяется вытяжная гильза, то это может привести к раннему вырыванию хвостика, что создаст ненадежное соединение. В идеале применять заклепку, длина которой на 20% выше, чем толщина приложенных плотно друг к другу соединяемых элементов. Это позволяет получить идеальную шляпку с обратной стороны, которая будет надежно удерживать детали вместе с заводской головкой.

Также важным является соотношение толщины заклепки к диаметру подготовленного отверстия. Она должна быть лишь немного меньше, чтобы обеспечить легкое вхождение стержня. Если разница будет слишком большой, то получаемый зазор будет заполняться недостаточно плотно, что создаст минимальное трение. В результате такое соединение будет ненадежным, поэтому вырвется даже при слабой нагрузке.

Рекомендации по работе

Если необходимо достигнуть надежного соединения нужно применять заклепки как можно большего диаметра, насколько это позволяет материал, который соединяется. В том случае, если под рукой такого крепежа нет, то можно обойтись и более тонким, но при этом использовать несколько заклепок расположенных близко друг от друга.

В том случае, если необходимо соединить с помощью заклепки материалы, не способные выдержать нагрузку, которая создается при деформации, можно пойти на хитрость. Для этого на обратной стороне гильзы, которая будет деформироваться, нужно надеть широкую шайбу. В результате раздавленный кончик не сможет пройти сквозь нее, поэтому начнет вдавливать ее как тиски, притягивая к своему грибку. Это позволит создать вполне надежную фиксацию, не прорвав при этом мягкий материал. Таким методом закрепляют поликарбонат и фанеру.

Похожие темы:



tehpribory.ru

заклепка Фотографии, картинки, изображения и сток-фотография без роялти

#46574308 - rivets on a metal plate

Похожие изображения

Добавить в Лайкбокс

#10205089 - Screw heads, frames and other metal details

Похожие изображения

Добавить в Лайкбокс

#19217388 - Set of screws and bolts on white background illustration

Вектор

Похожие изображения

Добавить в Лайкбокс

#16434257 - Pattern of metal texture background.Vector illustration.

Вектор

Похожие изображения

Добавить в Лайкбокс

#15110054 - Bronze sewing buttons collection, isolated

Похожие изображения

Добавить в Лайкбокс

#60624841 - metal background

Похожие изображения

Добавить в Лайкбокс

#65413391 - Grunge metal background

Похожие изображения

Добавить в Лайкбокс

#33312433 - metal texture with rivets as steam punk background

Похожие изображения

Добавить в Лайкбокс

ru.123rf.com

Виды заклепок, характеристики, установка, области применения

В общем семействе крепежных деталей заклепка считается одним из самых надежных вариантов фиксации. Она отличается возможностью формирования замкнутой крепежной связки, что обусловливает прочность и долговечность соединяемой конструкции. Другое дело, что использование сквозного принципа крепления не всегда допустимо технически. Впрочем, существуют разные виды заклепок, отличающиеся по конструкции и другим характеристикам, что позволяет эффективно использовать их в самых разных сферах.

Основные характеристики крепежа

С точки зрения выбора данного метиза главной характеристикой является размер. Учитывается несколько параметров, среди которых - диаметр стержня. Он может составлять от 1 до 36 мм при длине от 2 до 180 мм. При этом не стоит думать, что большая толщина напрямую связана с прочностью заклепки. Стальные стержневые детали толщиной 10 мм могут быть гораздо прочнее медных трубчатых элементов, диаметр которых превышает и 20 мм. Впрочем, многое зависит от характера оказываемых нагрузок – иногда выгоднее использовать тонкостенные трубчатые детали.

Модели заклепок с низкой полукруглой головкой как раз имеют небольшой диапазон показателей толщины – от 1 до 10 мм, а длина в данном случае варьируется от 4 до 80 мм. Изделия с плоской шляпкой имеют толщину в спектре 2-36 мм с длиной 4-180 мм. Самые же длинные детали представляют полупотайные виды заклепок, которые можно использовать в нишах глубиной порядка 200 мм.

Классификация по конструкции

Существует множество версий и модификаций данного метиза. Стандартом считается распорный элемент, который используется в соединении рыхлых, мягких и хрупких стройматериалов. Обратная головка этой заклепки в процессе монтажа складывается, что позволяет распределять нагрузку по большой площади с обратной стороны. Для работы с древесиной применяют лепестковые модели. В момент установки стержень раскрывается и образует лепестковые сгибы, которые, в свою очередь, дают обратный упор и фиксацию материала. Как правило, это заклепки алюминиевые, способные справляться с легкими панелями. Интересны и многозажимные изделия, предназначенные для соединения материалов разной толщины. Формируемый узел в данном случае является универсальным, поэтому его часто используют там, где нет четких представлений о размерах заготовок. Наиболее же технологичный вариант предлагают разработчики кассетных моделей. В данной конструкции фиксирующие упорные элементы могут быть представлены десятками уровней. При этом несущей основой будет выступать только один стержень.

Классификация по материалу

Большинство заклепок изготавливается из металла. В частности, используется алюминий, сталь, латунь и медь. Почти для всех моделей этого типа предъявляются высокие требования в плане защиты от коррозии. Алюминиевые и медные заклепки также характеризуются пластичностью и небольшой массой. Стальной крепеж чаще применяется в конструкциях, где нужно обеспечить достаточную прочность.

Распространено и применение пластиковых заклепок. В основном они изготавливаются из полиамида, который тоже способен обеспечивать крепкие соединения. Конечно, в показателе прочности этот вариант будет проигрывать металлу. Но если заклепки нержавеющие гальванические в долгосрочной перспективе не способны гарантировать стабильно высокую защиту от влаги, то пластик изначально не входит в разрушительные реакции при таких контактах. Кроме того, полиамид не проводит электрический ток и оптимально взаимодействует с материалами, выполненными из композитов и стекловолокна. Сегодня технологи разрабатывают методы горячей спайки пластиковых заклепок и фиксируемых композитных материалов, что и вовсе создает монолитную структуру.

Вытяжные и резьбовые заклепки

Наличие резьбы роднит заклепки с другими метизами, но в данном случае реализуется метод двухсторонней фиксации. То есть тело элемента внедряется в подготовленное отверстие, после чего уже с другой стороны вводится вторая часть втулки путем закручивания. Этот способ имеет свои преимущества в виде надежности и простоты внедрения, но не всегда его можно реализовать. Поэтому чаще используют вытяжные модели. Если резьбовые заклепки требуют для обеспечения жесткой фиксации закручивание вспомогательного элемента, то вытяжной принцип предполагает деформацию конструкции на окончании для создания упора. Это может быть и упомянутый распорный принцип, и утолщение трубчатой конструкции, а также другие способы деформации наконечника заклепки с целью ее закрепления.

Техника установки

Операция выполняется в несколько этапов. В первую очередь сверлом создается отверстие, по линии которого будет осуществлена вставка детали. Практически все виды заклепок должны устанавливаться в нишах, диаметр которых на 10-15 % превосходит толщину используемого стержня. Плотность вхождения в данном случае значения не имеет. В подготовленное отверстие крепеж интегрируется так, чтобы его шляпка располагалась с обратной стороны рабочей поверхности.

На этом этапе подходы к установке могут различаться. Резьбовые модели вполне можно зафиксировать собственноручно, без применения специального инструмента. Однако заклепки стальные взрывного типа или распорные метизы деформируются только с помощью специальных аппаратов. Расклепка производится электрическими ударниками или пистонным молотком, это зависит от типа крепежного элемента.

Где применяется заклепка?

Преимущественно данный крепеж используют в строительной сфере и ремонтных работах. Массивные конструкции данной технологией не соединить, но отделочные декоративные материалы в виде панелей, листов и пластин часто крепятся именно таким способом. Технологичность и аккуратность фиксации позволяют использовать такие метизы и на производствах. Например, заклепки алюминиевые надежно соединяют древесно-стружечные панели. Стальные же элементы применяются на машиностроительных конвейерах при установке металлических листов и деталей.

Заключение

Метод двухстороннего зажима имеет немало преимуществ перед другим крепежом. Но есть у него и своим недостатки. Дело в том, что большая часть фиксаторов этого типа не рассчитана на демонтаж. Например, взрывные виды заклепок можно назвать одноразовыми – в том смысле, что они могут устанавливаться только в одном месте без возможности переустановки. Этот факт важен не столько экономически, сколько технически – как нюанс постоянного оснащения метизом целевой детали. Изъять заклепку можно будет только путем деформации соединяемых изделий, но даже в этом случае дальнейшее устройство заклепочного соединения изъятым метизом будет невозможно.

fb.ru

Виды заклепочников и заклепок

Заклепочником называют специальный ручной инструмент, который предназначен для соединения материалов с помощью заклепок.

Такой инструмент считается несложным, так как он выполняет только одну специфическую функцию – заклепочное соединение.

Заклепочное соединение представляет собой неразборную связку нескольких материалов, в основном листовых. Положительными сторонами заклепочных соединений являются устойчивость к вибрации, надежность и простоту установки соединений. Заклепка выдерживает большую нагрузку прилагаемую к детали. И если соединение не выдерживает, оно не разрывается сразу, а заклепка как будто растягивается, что выгодно отличается от сварочного соединения.

Принцип работы

Процесс работы заклепочником очень прост. Необходимо высверлить сквозные отверстия в скрепляемых материалах. Примерно на одну десятую миллиметра большее, чем диаметр используемой заклепки. Механизм заклепочника захватывает хвостовик заклепки (проволоку) до рабочей части, после этого производится воздействие на тяговый механизм, который через проволоку притягивает головку заклепки к основанию и обрывает проволоку (когда заклепочное соединение готово).

Заклепочники по видам

  1. Механические
  2. Пневматические
  3. Аккумуляторные (электрические)
  4. Пневмогидравлические

При выборе заклепочника необходимо учитывать такие моменты как:

  • Легкость и компактность инструмента (это повышает удобство работы)
  • Лучше выбрать модель с поворотной рабочей частью (это обеспечит доступ к сложным для работы местам)
  • Рукояти заклепочника должны быть оснащены резиновыми накладками (это облегчает работу, так как препятствует скольжению руки по рукояти инструмента во время работы)
  • Инструмент будет более качественным, если его корпус будет литым, а не из металлической пластины

Механические заклепочники

Самый распространенный и востребованный вид заклепочников. Они имеют самое простое устройство и несложны в использовании (не требуют специальных навыков).

Большинство моделей заклепочников оснащаются комплектом рабочих головок под различный диаметр заклепок.

Механические заклепочники бывают разных типов:

Одноручные заклепочники

Предполагают работу одной рукой, и рассчитаны на заклепку, которая не превышает диаметром 4,9 мм. Некоторые модели одноручных заклепочников оснащены поворотной рабочей частью, которая может разворачиваться на 90, 180 и 360 градусов (что может облегчить установку заклепки в проблемных местах).

Двуручные заклепочники

Имеют другую конструкцию, которая позволяет развить большее усилие, и предполагают возможность работы с заклепками диаметром до 6,5 мм.

Заклепочники «гармошка»

Могут ставить заклепки в труднодоступных местах, при этом развивая достаточно большое усилие при работе одной рукой.

Аккумуляторные заклепочники

Внешним видом этот инструмент похож на обычный шуруповерт. К плюсам этого вида заклепочников относится скорость и качество работы, а также малое приложение сил при работе. Минусом является ограниченное время работы, оно зависит от емкости аккумулятора.

Пневматические заклепочники

Имеют большую производительность, по сравнению с другими видами, за счет того что работают они от сжатого воздуха. К минусам пневматического заклепочника можно отнести сложное устройство, ограниченную мобильность (зависит от размера подающего воздух шланга) и большой вес. Стоимость такого заклепочника достаточно большая, но и производительность впечатляет.

Виды заклепок

Прежде чем приступать к процессу крепления деталей с помощью заклепочного соединения следует учесть: какую механическую нагрузку будет нести это соединение, место установки заклепки и толщину материала, который будет закреплен. Все это влияет на вид заклепки, которая будет использоваться.

В настоящий момент существует много видов заклепки, каждый из которых имеет свои преимущества.

Классическая стержневая заклепка

Применяется при холодной и горячей клепке, имеет вид цилиндра. Заклепки этого вида в своей основе содержат твердый металлический стержень, поэтому их лучше использовать в местах, которые будут испытывать большие нагрузки.

Полутрубчатые и трубчатые, пистонные заклепки

Такие заклепки применяются в соединениях с небольшой нагрузкой, так как изнутри заклепки полые. Изготавливаются из мягкого металла и с одной стороны вместо головки имеют штампованное коническое углубление.

Закладные, тяговые, слепые, вытяжные заклепки

Это самый простой и удобный в использовании вид заклепки (её не нужно придерживать с другой стороны). Такие заклепки бывают следующих типов:

Потайная заклепка

Заклепка с буртиком обычная

Заклепка с крупным буртиком

Герметичная заклепка с газоводонепроницаемым корпусом (глухая заклепка)

Резьбовые заклепки

Так называемая гайка-заклепка. Выглядит как цилиндр с потайным или широким фланцем, она предназначена для надежного соединения тонких деталей.

При изготовлении заклепок используются различные металлы и их сплавы (алюминий, медь, сталь, латунь и т.д.), а стержни заклепок делают только из твердой стали.

Очень важным фактором при выборе заклепки является ее длинна. Если длинна заклепки больше толщины соединяемых материалов, то заклепка закроется за пределами посадочного отверстия (то есть соединение не будет плотным). Когда длинна заклепки меньше толщины материалов закрывающая головка заклепки не может сформироваться.

Необходимо четко представлять все особенности предстоящей работы и характеристики используемых материалов, чтобы качественно и без чрезмерных усилий выполнить предполагаемую работу.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

kvartirnyj-remont.com

заклепка Фотографии, картинки, изображения и сток-фотография без роялти

#19217388 - Set of screws and bolts on white background illustration

Вектор

Похожие изображения

Добавить в Лайкбокс

#16434257 - Pattern of metal texture background.Vector illustration.

Вектор

Похожие изображения

Добавить в Лайкбокс

#35002788 - old cracked metal steam punk background

Похожие изображения

Добавить в Лайкбокс

#57564581 - A set of screw,nuts, bolt and rivet head design elements

Вектор

Похожие изображения

Добавить в Лайкбокс

#46623986 - Rivets in brushed steel background

Похожие изображения

Добавить в Лайкбокс

#45709142 - riveted steel rivets and screws metal background

Вектор

Похожие изображения

Добавить в Лайкбокс

#46722965 - old metal armour background with rusty gears and cogs

Похожие изображения

Добавить в Лайкбокс

#25332110 - Vector lage square golden plate with screws

Вектор

Похожие изображения

Добавить в Лайкбокс

#18084794 - Wooden signboard with metal rim on the chains

Вектор

Похожие изображения

Добавить в Лайкбокс

#14768461 - Jeans pocket

Вектор

Похожие изображения

Добавить в Лайкбокс

#11038181 - Set of nuts, bolts, screws and rivets

Вектор

Похожие изображения

Добавить в Лайкбокс

#41135399 - Round metal window with rivets. Vector image.

Вектор

Похожие изображения

Добавить в Лайкбокс

#15931379 - Vector background with suitcases

Вектор

Похожие изображения

Добавить в Лайкбокс

ru.123rf.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
