Фреза для дрели по металлу – Фреза по металлу для дрели: виды, конструкция, производители

alexxlab | 24.11.2018 | 0 | Вопросы и ответы

Содержание

как выбрать, как сделать своими руками фрезерный станок

Для фрезерования металлических поверхностей профессионалами используется специальный инструмент — фрезерный станок и ручной фрезер по металлу. Такое оборудование позволяет выполнять широкий перечень работ на изделиях из различных материалов, однако его приобретение экономически нецелесообразно для домашних умельцев и небольших мастерских. Несложные операции можно выполнить и с помощью широко распространённой альтернативы — ручной электродрели.

Конструкция

Борфреза по металлу для дрели представляет собой инструмент с режущими зубьями. Может производиться как из цельной заготовки, из нескольких частей, собираемых воедино. Цельные фрезы стоят сравнительно недорого, но не обладают достаточным качеством для длительного использования; они подходят для выполнения разовых операций. Сборные фрезы состоят из двух основных элементов: основа выполняется из стали недорогих марок, на основу пайкой фиксируются режущие элементы в виде пластин из твёрдых сплавов. Такой инструмент стоит дороже, но именно его предпочтительно выбирать для частого использования.

Режущие зубья могут быть либо остроконечными, либо затылованными. Остроконечные зубья формируются пересечением двумя плоских поверхностей. При повторной заточке обе этих поверхности необходимо подвергать обработке, что ведёт к изменению геометрических характеристик кромки. Из-за этого фрезы с остроконечными кромками нельзя часто перетачивать.

Затылованные зубья образуются только одной плоской поверхностью, заточка которой не приводит к значительным изменениям геометрии. Поэтому инструмент с затылованными кромками подходит для больших объёмов работ.

Назначение и разновидности

Насадки для дрели по металлу допускается применять на изделиях из дерева, пластика, бетона или металла. Для работы с последними требуются насадки с повышенной жёсткостью конструкции. По своему назначению они делятся на шарошки и зенковки. Шарошкой называют обдирочную фрезу, используемую для зачистки поверхности и снятия с изделия слоя покрытия (краски, лака). Они также встречаются в комплектах насадок для гравёров, бормашин и дремелей.

Зенковкой выполняют грубую обработку изделия, растачивают отверстия, вырезают пазы.

Все доступные фрезы по металлу для ручного фрезера и дрели подразделяются на следующие разновидности:

  • Торцевые фрезы имеют режущие зубья непосредственно на торце, при вращении располагаются строго вертикально. Применяются для снятия необходимой толщины металла и обтачивания плоских поверхностей.
  • Дисковые имеют горизонтальную ось вращения и зубья, размещаемые на цилиндрической поверхности (иногда с заходом на торец). С их помощью вырезают канавки и пазы.
  • Цилиндрическими проводят фрезеровку поверхности, удаляя излишки материала. Допускаются различные рабочие положения. Режущие кромки бывают прямыми или винтовыми.
  • Концевыми фрезами проводят резку глубоких пазов, контурных выемок, уступов. Зубья располагаются на боковой части и на торце.
  • Фасонные используются при работе с фасонными изделиями, отличаются продолговатой формой.
  • Свёрла-фрезы представляют собой свёрла, совмещённые с фрезами. Они позволяют просверливать аккуратные отверстия и обрабатывать элементы небольшой толщины.
  • Корончатые свёрла по металлу подходят для вырезания больших отверстий. При работе с дрелью толщина прорезаемого металла должна быть небольшой.
  • Угловыми обрабатывают наклонные поверхности и угловые пазы. Имеют самую сложную конструкцию из представленных.

Какой инструмент и насадку выбрать

При работе с металлом немаловажную роль играет сама дрель. Следует выбирать прибор, выдающий не менее 1500 оборотов в минуту, а также способный выдерживать значительные боковые нагрузки при частом использовании. В этом случае риск поломок снижается, тогда мастеру не придётся часто менять подшипники. Для надёжного захвата хвостовика фрезы необходим качественный патрон, лучше всего подойдёт конструкция с регулировкой усилия захвата затяжным ключом. Мощности и прочности большинства шуруповёртов не хватит для работы с металлом. При выборе фрезы обращают внимание на:

  • Её предназначение и диаметр. К ручным дрелям не подходят насадки для автоматических и полуавтоматических приборов.
  • Расположение и конструкцию режущих кромок. При фиксации зубьев на основании методом пайки следует удостовериться в качестве швов. Неплотно прилегающие кромки могут отлететь в процессе работы, что крайне опасно.
  • Качество заточки. Ориентироваться следует на типовые схемы заточки режущих кромок.
  • Вид хвостовика.
  • Материал насадки.

При выборе фрезы рекомендуется отдавать приоритет продукции проверенных временем производителей. Безопасны и долговечны товары марок Bosch (Бош), Metabo (Метабо), JET (Джет), Optimum (Оптимум), Hahnreiter (Ханрейтер), Intertool (Интертул), Stayer (Стейер), Глобус, Иструмент-М, Корвет, Атака, Инструмент-сервис.

Фрезер из дрели своими руками можно собрать и из подручных материалов. На высокое качество работы такими фрезами рассчитывать не придётся, но для разовых работ в стеснённых условиях такие решения могут стать оптимальными. Применяемые в кремниевых зажигалках рифлёные колесики сгодятся на роль мини-фрез. Они долговечны по меркам самодельного инструмента, легко заменяются. В полевых условиях отрезную фрезу можно сделать из дюбеля, сформировав на его шляпке режущие кромки. Инструмент сгодится для обработки изделий из пластика, древесины, мягких металлов.

obinstrumentah.info

Фрезы для дрели по металлу и дереву, приспособления для фрезеровки

Дрель, как наиболее универсальный инструмент в нашем домашнем хозяйстве, может использоваться в качестве фрезера. Причем, для некоторых видов фрезерования она может работать напрямую, без дополнительных устройств, а некоторые можно произвести, используя несложные приспособления или, изготовив их собственными руками.

Какая дрель подойдет для фрезеровки

Для некоторых фрезерных работ может подойти любая дрель, особенно если производится выборка небольшого количества материала, когда нет серьезной нагрузки на подшипники инструмента.

Но для чистоты обработки материала фрезами требуется высокая скорость их вращения. На ручных фрезерах она составляет 20 – 30 тыс. об./мин., а иногда достигает и 35000. Самые же высокооборотистые дрели, такие как Макита-6501, имеют 4500 об./мин. Поэтому получить с помощью дрели такой же результат обработки, как при помощи фрезера, зачастую не получается, но иногда он и не нужен.

  • Но отсюда – первое условие для дрели-фрезера – скорость вращения должна быть не менее 1500 об./мин., а лучше – выше. Но для некоторых видов фрез, наоборот, ее нужно будет снижать, поэтому наличие регулировки оборотов – желательно.
  • Второе условие – мощная механика, выдерживающая большие боковые нагрузки, преобладающие при любом фрезеровании. Ведь при регулярном использовании дрели в качестве фрезера значительно чаще придется менять подшипники, поэтому лучше изначально иметь некоторый запас прочности.
  • Третьим условием будет наличие надежного патрона, не ослабляющего захвата хвостовика инструмента во время работы, ведь нагрузки фреза воспринимает куда большие, чем сверло. Лучше всего, чтобы патрон вашей дрели был с затяжкой ключом.

Какие фрезы подойдут для дрели

Для дрели подойдут практически любые фрезы, у которых хвостовик может быть зафиксирован в ее патроне.

Часть из них предназначена именно для использования с дрелью. А именно:

1.Коронные фрезы для бетона.

Как раз эти фрезы не требуют высоких оборотов. Режущая часть на них – твердосплавные напайки, которые при очень высоких оборотах могут вылущиться из фрезы. И использовать их лучше с ударной дрелью или даже перфоратором.

А вот для фрез с алмазным напылением потребуется частота вращения не менее 1500 об./мин, а оптимальной является 2,5 тыс. оборотов, иначе они быстро выйдут из строя.

2. Коронные фрезы по металлу.

Этот инструмент имеет закаленные зубья и часто снабжен винтовыми канавками для отвода стружки. Им также можно обрабатывать пластик и дерево.

3. Фрезы-шарошки.

Чаще всего именно они используются с дрелью, причем самые разнообразные.

Описывать для каких видов работ их применяют – бессмысленно, ведь спектр их использования достаточно широк.

Здесь главное правильно подобрать материал самой фрезы к обрабатываемому материалу заготовки.

4. Фрезы для снятия фасок на цилиндрических деталях.

Часто они применяются в качестве ремонтного инструмента для восстановления работоспособности поврежденной верхней части резьбы в винтовых соединениях. После обработки резьб такой фрезой, как правило, гайка легко накручивается на винт. Существуют такие фрезы большого диаметра, которые используются с очень мощными дрелями. С их помощью затачивают под конус колья забора, столбы прочее.

5. Насадки на сверла, превращающие их во фрезы.

Это съемные зенковки, соответствующие основным диаметрам стандартных сверел, позволяющие в конце сверления снимать аккуратные фаски на отверстиях.

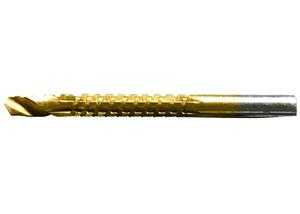

6. Сверло-фреза и фрезы из сверла.

Существуют фрезы, совмещенные со сверлом, с помощью которых можно фрезеровать различные фигуры в не толстом материале, будь то дерево, пластик или мягкий металл.

7. Специальные фрезы для дрели.

Их достаточно много, в частности к таковым относится и знаменитое сверло Форстнера, и различные специализированные фрезы для врезки мебельной фурнитуры, которые чаще применяются с дрелью, нежели с ручным фрезером. К ним же относится и специальная коронная фреза для получения круглых шипов различного диаметра.

Она также вполне агрегатируется с электродрелью.

8. Фрезы для дрели по дереву.

Это очевидно самый распространенный инструмент для ручных фрезерных работ. Он имеет хвостовики цилиндрической формы небольших диаметров, идеально подходящие для большинства патронов бытовых электродрелей.

Именно для фрезерной обработки древесины нужно иметь наибольшее число оборотов инструмента, иначе возможно надрывание краев обрабатываемой заготовки. Да и использование таких фрез в дрелях требует большой сноровки и крепости рук работника, ее производящего, несмотря на наличие в них упорных подшипников, ограничивающих заглубление фрезы в заготовку и облегчающих ее движение вдоль нее.

Также возможны варианты их использования с изготовлением некоторых устройств и приспособлений к данному электроинструменту.

Приспособления  для фрезерования по металлу и дереву

Мы не будем описывать приспособления для дрели, упомянутые нами здесь. В частности – стойки, превращающие ее в подобие сверлильного станка. В этой же статье показано приспособление, приближающее ее по функционалу к ручному фрезеру.

Но доработка такой стойки, позволяющая надежно зафиксировать инструмент на заданной высоте, может значительно облегчить выполнение фрезерных работ погонажного материала различными фрезами по дереву. Для этого достаточно, выставив дрель на требуемой высоте от рабочего стола, закрепить на нем направляющую, вдоль которой вы будете подавать обрабатываемую длинную деревянную рейку.

Для выборок длинных продольных пазов в большом количестве деревянных реек стоит применить такое нехитрое приспособление, как показано на фото. И использовать для этого пальчиковую фрезу нужного диаметра.

Можно также для фрезерования дрелью применить как фабричные, так и самодельные стойки-упоры с небольшой доработкой для фиксации инструмента на определенном расстоянии до площадки, обеспечивающей степень заглубления фрезы в материал.

С такими упорами либо без них замечательно дрель работает в качестве штробореза в ячеистых бетонах:

Представляет интерес применение различных кондукторов для получения фрезерованием продольных пазов.

А если на подобное приспособление поставить боковой упор, то подобные канавки и пазы можно выполнять и на заготовках прямоугольного сечения. Вставки-кондукторы имеют диаметр отверстия, соответствующий диаметру применяемой пальчиковой фрезы.

Этот же вид фрезерования можно выполнять, снабдив подвижным столом свою стойку для дрели, или закрепив на нем несколько направляющих для нужного позиционирования заготовки:

Но все же, наиболее, на наш взгляд, рациональным для работы с фигурными фрезами по дереву будет доработка верстака, показанная на видео. Особенно, если предстоит частая работа по фрезерованию фасок различных криволинейных заготовок.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Фреза на дрель - по дереву, по металлу, по пластику, по бетону, видео

Основной функциональной частью дрели является мотор, который приводит в движение электрический вал. В дальнейшем нагрузка передаётся на исполнительные механизмы, одним из них может быть фреза для дрели. Фреза представляет оснастку, как отвёртка или сверло. В зависимости от конфигурации и ширины режущей части в теле обрабатываемого материала могут создаваться углубления различного профиля, выборки и желоба.

Особенности работы дрелью с фрезой

Фрезерование предполагает обработку материала фрезой, установленной в неподвижный корпус силового устройства. При этом предполагается, что на инструменте регулируются обороты, глубина вхождения в обрабатываемый материал. Но двигаться должен массив, над которым проводится действие. Такие станки называют фрезерами.

Использовать дрель в качестве фрезера можно только в некоторых случаях. Причина в особой точности работы, большом усилии на приводе. Фрезы для дрели разработаны специально, учитывая мощность, и способы регулирования аппарата. Большое значение для работы имеет форма дрели и её центр тяжести.

Особенности использования фрезы для дрели:

  • изменение вектора нагрузки может вывести из строя редуктор, если оказывать дополнительное давление на заготовку;
  • мотор перегревается, требуется частый отдых;
  • нагрузка на пластиковый корпус может привести к перекосу якоря и деформации;
  • крепление в патроне с горизонтальной осью работы ненадёжно.

Всё это говорит, что дрель в качестве фрезера работает в несвойственном ей положении и с нехарактерными направлениями сил сопротивления. Работать фрезерной насадкой для дрели, нужно не спеша, с осторожностью.

Работа по дереву

Инструмент представляет собой хвостовик для закрепления в патроне и резак, который выполняется из специальной стали. Изначально фрезу затачивают под определённую операцию. Оснастка выполнена со строгой точностью, чтобы исключить люфт. Заточку и сталь по твердости подбирают под характеристику обрабатываемого материала.

Подобрать профиль и глубину реза лучше на образце материала сходной твёрдости. При этом дрель устанавливается в хомутах на нужном расстоянии и подбирается, соответствующая выполняемой работе, скорость.

Для насадки на дрель используют только концевые фрезы, имеющие хвостовик. Для длительной работы без заточки лучше выбирать фрезы для фанеры. Их нельзя заточить самостоятельно.

Фреза по дереву для дрели различается по типу обработки:

  • калёвки – скругляют углы;
  • V-образные – делают выборку в теле заготовки;
  • дисковые и фальцевые – создают пазы;
  • галтельные – внутренний паз на кромке;
  • ласточкин хвост — соединительные узлы для шип-паз;
  • кромочные – обрабатывают края плоскостей.

Фрезы для дерева отличаются своим мягким воздействием на материал, дабы не допустить сколов и затвердения кромки до хрупкости.

Особенности фрез с хвостовиками для обработки металла

Металл является твёрдым материалом с равномерной кристаллической решеткой. Он обрабатывается жестко, главным показателем является скорость работы.

В зависимости от нужного результата используют для дрели фрезы по металлу различной конфигурации:

  • торцевые;
  • угловые;
  • цилиндрические;
  • дисковые;
  • концевые.

Торцевые шарошки служат для вертикальной обработки металла. Чаще ими обрабатывают плоскость.

Если зубья расположить на торце и боковом ребре плоского диска, можно на плоскости сверлить углубленный профиль. Так выполняются пазы и канавки. Если применить не диск, цилиндр с плавно изогнутыми канавками, можно обрабатывать горизонтальную поверхность, снимать слой, сглаживать неровности. Для каждой операции подбирается особая фреза по металлу для дрели. При этом следует помнить о нагрузке на двигатель и подшипники, не допуская перегрева инструмента.

Требование к изготовлению фрезы жесткие. Инструмент должен эффективно работать, долго сохраняя остроту режущей поверхности. Зачастую в целях экономии дорогой твердосплавной стали фрезы делают сборными, тело из обычной стали, а зубья из сплавов.

Фрезы нужно покупать только у известных производителей. При этом проверить качество заточки, однородность структуры, обратить внимание на материал режущей кромки. Особо проконтролировать плотность прилегания сборных фрез.

Фреза, как любой режущий инструмент требует бережного обращения. Режущая кромка не переносит нагревания, вибрации, и использования не по назначению.

Обрабатываем пластик дрелью с фрезой

Особенностью обработки пластика является его вязкость. При воздействии фрезы на высокой скорости пластик вначале начинает наматываться на резак, а потом разжижается. Поэтому подбор свёрл, и скорости обработки каждого полимера вызывает определённые трудности. Фреза по пластику для дрели подбирается в зависимости от вида материала:

  • термопласты;
  • реактопласты.

Из названия понятно, термопласты под действием температуры приобретают текучесть, стружка у таких материалов сливная, с оплавленными кромками. Реактопласты не подвержены размягчению при нагревании. Зачастую этот материал выпускают с армированием. Исходя из свойств полимера, подбираются фрезы и режим обработки.

Термореактивные пластики обрабатываются многозаходными фрезами, при этом сохраняется плавность обработки. Глубина одного реза не должна превышать 2,5 мм. Иначе можно получить разрушение обрабатываемой поверхности. Принимая во внимание искусственность материала, необходимо организовать отсос микрочастиц, чтобы пыль не попадала в органы дыхания работающего.

Мягкий материал нужно резать двухзаходными фрезами на малой скорости, чтобы материал не «потёк». Для листового пластика лучше использовать компрессионные фрезы для обработки кромок.

Фрезеруем дрелью бетон

Если возникла потребность обработать конструкцию фрезой по бетону для дрели, используются алмазные коронки с внешними резаками. Фреза откручивается от основания, хвостовика. Победитовый слой хорошо зачищает отверстие при условии, мощная дрель работает в безударном режиме. Такими коронками пользуются для снятия керамических плиток со стены, для чистовой зачистки.

Использование победитовых коронок для сверления сопряжено с опасностью. Дрель нужно держать сильно, ожидая рывка, так как плотность материала в стене может измениться, и сила воздействия создаст удар.

Зачем нужна дрель на магнитной станине

Разрабатывая дрель на магнитной станине, руководствовались проблемой создания отверстий в многотонных металлических конструкциях, которые нельзя перемещать. Такие фермы, как большой магнит, притягивают к себе пару с противоположным зарядом. Создание заряженной станины под дрель решало проблему закрепления инструмента для сверления отверстий с высокой точностью.

Сверление в металле отверстий большого сечения выполняют разными насадками, в том числе используют фрезу для дрели на магнитной станине. Обычно такая насадка применяется в виде полой коронки. Сверление дрелью на магните по разметке гарантированно точно. До тех пор, пока на станину подаётся напряжение, дрель удерживается на плоскости с силой в несколько тонн на квадратный сантиметр. После выключения тока установку перемещают на новое место легко, вес её не превышает 25 кг.

Корончатой фрезой можно просверлить отверстие в конструкции до 130 мм диаметром.

Фреза на дрель — видео


glav-dacha.ru

Чтобы расширить возможности дрели, купите фрезы по металлу и дереву

Одним и тем же инструментом можно выполнять различные работы. Используя разные насадки, дрель может стать миксером или шлифовальной машиной.
Выбор разнообразных насадок для электроинструмента позволяет в некоторых случаях обходиться одним базовым модулем. Фактически, главный компонент любого электроинструмента – это электромотор в корпусе. Остальное – дело техники, точнее, вопрос подбора правильной насадки.

Установив фрезу в домашнюю дрель, вы получаете ручной фрезер. Пусть он не такой удобный, как оригинал – но элементарные работы выполнять можно. При этом вы не тратитесь на еще один электроинструмент.

Наглядный пример как можно прикрепить инструмент к деревянному бруску

Обработка металла с помощью дрели

Использование дрели в качестве примитивного фрезера давно практикуется слесарями любителями. Еще с советских времен в хозяйственных магазинах продавались шарошки и зенковки для расточки отверстий и первичной обработки металлов.

Шарошкой установленной на инструмент, можно растачивать отверстия

Шарошка – это фактически обдирочная фреза, по своей сути – механизированный напильник. А вот зенковка имеет все признаки фрезы настоящей.

Специальной зенковкой восстанавливают седла клапанов

Зенковки (или зенкеры) позволяют выполнять не только грубую обработку отверстий, но и сформировать углубление заданной формы.
Можно использовать в дрели и стандартные фрезы, но при этом учитывайте некоторые особенности:

  1. Дрель имеет более низкие обороты в сравнении с фрезером, поэтому качество реза существенно хуже.
  2. Подшипники вала рассчитаны на другой вектор нагрузки – продольный.
  3. Поперечные усилия при фрезеровке металла могут быстро вывести редуктор из строя. Поэтому давление на обрабатываемую заготовку должно быть умеренным, а это увеличивает время обработки.

  4. Электромотор дрели не рассчитан на продолжительную работу, после нескольких проходов фрезы, необходимо дать отдых электроинструменту.
  5. Большинство современных электроинструментов имеют пластиковый корпус редуктора.
  6. При повышенных боковых нагрузках он деформируется. Кроме того, что корпус может просто сломаться – перекос якоря в статоре приводит к повышенному механическому износу двигателя.

  7. Цанговый патрон электродрели, при боковых нагрузках на фрезу может отдать крепление, и тогда можно либо испортить заготовку, или выпавшая фрезерная насадка причинит травму.
  8. И самое главное – безопасность.
  9. Отсутствие так называемого «башмака», или упорной пластины, как на штатном фрезере – делают работу опасной. При работе с концевыми или торцевыми фрезами, контролировать инструмент усилием рук еще можно. А вот дисковые фрезы будут просто вырывать дрель из рук.

Отсюда вывод: Работать дрелью в качестве фрезера по металлу можно, но с соблюдением ряда правил и предосторожностей.

Оптимальное решение – изготовить фрезер из дрели своими руками

Фактически, необходимо будет изготовить фиксирующий кронштейн и примитивную фрезерную пластину.

Если инструмент закрепить на основании,то можно сделать из него некое подобие фрезера

Эстетика в такой самоделке на последнем месте, главное – обеспечить надежное крепление инструмента и жесткость конструкции. Для удобства можно оснастить приспособление удобными ручками для перемещения по заготовке. А так же вынести выключатель, поскольку курковой спуск дрели не самое удобное решение для фрезера.

Регулировать глубину погружения можно, просто перемещая корпус дрели по фиксирующим хомутам.
При должном старании изготавливается более продвинутая конструкция. С микролифтом, как на настоящем ручном фрезере. С таким приспособлением уже можно браться за серьезную работу, не забывая про особенности электроинструмента.

Самодельная конструкция фрезера из дрели с микролифотм

ВАЖНО! Корпус электродрели вытянут вдоль оси вала, что повышает центр тяжести и делает конструкцию неустойчивой.

Об этой опасности не следует забывать при интенсивной работе.
Если вы приняли однозначное решение изготовить фрезер из ручной дрели – обратите внимание на стационарное решение вопроса. Можно встроить дрель в самодельный фрезерный станок.

Фрезерный станок из фанеры и электродрели

Такой вариант относительно безопасен и позволяет выполнять более точные работы. Если крепление дрели выполнить легкосъемным – вы можете быстро менять назначение инструмента. То есть, в арсенале остается как собственно дрель, так и стационарный фрезер.
При этом типичные недостатки никуда не денутся – по-прежнему, вы работаете на низких оборотах, и дрель изнашивается при боковых нагрузках.

Самодельные фрезы

Коль скоро можно изготовить самодельный фрезер – почему не заняться созданием фрез.
Из подручных материалов вполне можно сделать фрезы и насадки, качеством превосходящие китайские аналоги J. При этом себестоимость этих приспособлений стремиться к нулю.

Из фанерного цилиндра и вклеенных лепестков наждачной бумаги получается удобный шлифовальный барабан.

Соединив подходящую ось и колесико от кремневой зажигалки, получаем отличную микрофрезу. Качество материала на высшем уровне, такая насадка работает достаточно долго. При достижении критического износа – просто смените рабочее кольцо.

Оригинальное решение сделать микрофрезу для мелких деталей

Обточив должным образом дюбель – можно изготовить торцевую или отрезную фрезу. Такая насадка будет работать не только по пластику и дереву, но и по цветным металлам.

Самодельная фреза из дюбеля

Пределов для инициативы не существует. Каждый домашний самоделкин изготавливает инструмент, который позволяет выполнять персональные задачи, в отличие от стандартных заводских приспособлений.

Работа с деревянными и пластиковыми заготовками с помощью самодельного фрезера

Если работать по металлу с помощью фрезы и ручной дрели достаточно сложно, обрабатывать дерево таким комплектом – сплошное удовольствие. Используя наработки, описанные в предыдущих абзацах – можно производить на деревянных заготовках фрезерование любой сложности. Фрезы по дереву для дрели выпускаются в достаточном ассортименте.

Ставим на электроинструмент фрезу по дереву

К тому же, при определенной сноровке можно надежно закрепить в цанговом патроне электродрели любую фрезу для ручного фрезера. Главное – чтобы хвостовик был цилиндрическим, а не конусным.
А если вы принципиально не хотите покупать отдельный ручной фрезер – можно воспользоваться готовым промышленным решением.

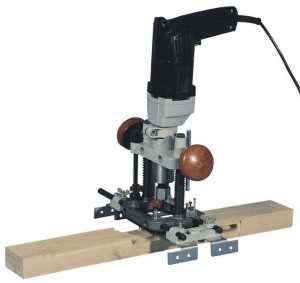

Крепление для дрели имитирующее работу ручного фрезера

Такое устройство безопасно, функционально, но при этом достаточно дорого в финансовом плане. Хотя по сравнению с новым фрезером – выглядит привлекательно.

obinstrumente.ru

Фреза по дереву для дрели

С точки зрения электроинструмента, дрель может быть достаточно универсальной. По сути, это просто двигатель в корпусе, с удобной рукояткой. Ее можно использовать как по прямому назначению, так и для иных видов работ: гравировка, шлифование, полировка. Одна из задач – фрезерование.

На первый взгляд, достаточно просто установить фрезу вместо сверла, и можно выполнять сложную обработку заготовок. На самом деле, это не так. Технические особенности электродрели подразумевают определенные ограничения при использовании нестандартных насадок.

Что нужно учитывать, если вы хотите превратить дрель во фрезер?

  • Подшипники вала рассчитаны только на продольную нагрузку, вдоль оси. Некоторые виды фрез подразумевают приложение поперечного усилия – это изнашивает механизмы дрели.
  • Обороты вала дрели, как правило, ниже оборотов фрезерного станка (иногда различие доходит до 10 раз). Поэтому высокоскоростные фрезы однозначно не подходят.
  • Режим охлаждения (точнее вентиляционные отверстия) могут быть не защищены от попадания стружки и опилок при фрезеровании.
  • Мотор не рассчитан на длительную работу (по причине перегрева), требуется периодически давать время на отдых (охлаждение).
  • Рукоятки дрели не приспособлены для точного позиционирования относительно обрабатываемой детали.

Кроме того, патроны у дрели и традиционного станка отличаются. Фреза должна быть очень прочно зафиксирована, иначе под нагрузкой возможно выпадение наконечника. Помимо риска получить травму, можно банально испортить заготовку.

Разумеется, дрель должна быть оснащена держателем, который зафиксирует ее на рабочем столе, или хотя бы направляющей.

Работать с фрезой, удерживая инструмент на весу руками, опасно.

Выбор фрезы для дрели

В принципе, насадки для фрезерования дрелью ничем не отличаются от обычных, они даже не выделяются в отдельный класс. Поскольку работа с металлом для фрезера из ручной дрели невозможна, рассмотрим разновидности фрез по дереву.

Любая фреза состоит из двух частей: хвостовик и режущий наконечник. Стержень, который закрепляется в патроне, изготавливается из мягкой стали, чтобы не разрушиться при вибрации. А вот для режущей кромки применяются твердые, но хрупкие сорта стали. Конструкция может быть разборной: наконечники меняются на хвостовике при смене режима работы.

Такой тип насадки лучше не использовать, дрель и так не слишком надежно ее удерживает. В продаже достаточно много цельных экземпляров.

Для информации: Неразборные фрезы быстрее изнашиваются (металл не такой твердый), однако при использовании на малых оборотах, этот недостаток нивелируется.

Основные типы фрез представлены на иллюстрации:

  • Галтельные придают кромке выемку с внутренним радиусом, или проделывают симметричный паз в плоской поверхности. Используются только с направляющими.
  • Калевочные фрезы могут обрабатывать комку так же, как и галтельные, но работать с ними удобнее. На внешней части хвостовика имеется опорный подшипник, благодаря которому фреза может работать по шаблону (в том числе и круглой формы). Дрель удерживается в руках, сохраняя вертикальность.

Режущая кромка бывает как с внутренним, так и с внешним диаметром.

  • Пазовые классические наконечники имеют узкую специализацию – проделывание технологических «щелей» для скрепления деталей между собой. Выполняются в виде цилиндра (прямые), или в форме ласточкиного хвоста (конструкционные). В таких пазах соединение будет намного крепче.
  • Обработка кромки с целью срезания любых неровностей выполняется прямой кромочной фрезой. Эта насадка может работать как с подшипником на хвостовике, так и без него. Во втором случае направляющая дрели должна «скользить» по шаблону: например, правило, закрепленное на доске с помощью струбцин.
  • Конусная кромочная фреза выполняет срез под заданным углом. Такую работу можно выполнить и прямой фрезой, но тогда направляющая для дрели должна иметь поворотные узлы.

Совет: при возможности выбора, следует покупать фрезы с максимально возможным диаметром наконечника. Во-первых, они легче центруются. Во-вторых, такие наконечники прочнее сидят в патроне.

Более сложные фрезы использовать на дрели нежелательно, поскольку малые обороты подразумевают на слишком гладкую поверхность после обработки. Придется шлифовать их с помощью того же электроинструмента.

Безопасность при работе

  • Лучше использовать кулачковый патрон, поскольку без ключевой фиксатор не сможет обеспечить надежность крепления.

  • После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
  • Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
  • Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
  • Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.

Совет: Поскольку дрель не оснащена пружинным механизмом и ограничителем глубины фрезерования, следует потренироваться на материале аналогичной твердости. Зафиксировав нужную глубину на опорной пластине, можно приступать к чистовой работе.

Итог

Использовать стандартные фрезы при работе с дрелью можно, главное соблюдать ограничения, изложенные в нашем материале.

instrumentiks.ru

Коронки по металлу для дрели: виды, назначение

В случае возникновения необходимости получить отверстие большого диаметра в металлической конструкции, потребуется прибегнуть к применению корончатых сверл или коронок. Коронки для дрели по металлу представляют собой высокоэффективные изделия, позволяющие получить отверстие большого диаметра в металлической поверхности за считанные секунды. Для сверления отверстий при помощи коронок применяются преимущественно дрели высокой мощности.

Основные характеристики и особенности

Корончатое сверло представляет собой насадку, предназначающуюся для применения в сверлильных инструментах, посредством которой осуществляется формирование отверстий в любых видах материалов. Внешне такие изделия имеют вид трубки разных диаметров, в центре которой располагается обыкновенное сверло. Рабочая кромка такой насадки имеет зубья, которые и способствуют разрезанию материала. На фото ниже приведены следующие основные элементы рассматриваемого изделия:

  1. Рабочая область с зубьями.
  2. Центрирующее сверло.
  3. Хвостовик для фиксации в патроне дрели.
  4. Соединительный винт, позволяющий осуществлять замену коронок разных диаметров.

Конструкция кольцевой фрезы

Важным параметром коронок для дрели является диаметр, благодаря которому удается получать отверстия различных размеров. Традиционно выпускаются коронки с диаметром до 18 см, а максимальная глубина сверления не превышает 40 см. Изготавливаются коронки из твердосплавных видов стали, а зубья изготавливаются из победита или алмазного напыления, в зависимости от того, какой материал необходимо сверлить.

Важно знать! Если коронка называется биметаллической, то это означает, что она состоит из двух металлов.

Достоинства сверл корончатого типа обусловлены такими факторами:

  • Малая шероховатости. Кольцевые фрезы по металлу для дрели дают возможность достигнуть высокой степени гладкости внутренней поверхности.
  • Возможность использования этих же коронок также и на сверлильных и на токарных станках.
  • Удаление большого количества металла за один оборот корончатой фрезы.
  • Высокая производительность при сверлении металлических поверхностей.
  • Высокая точность сверления.
  • Высокая скорость сверления.
  • Экономичное и эргономичное применение инструмента.
  • Незначительное количество шума при проведении обработки корончатыми фрезами.

Важно знать! При выборе коронки по металлу следует учитывать наличие центрирующего сверла. Его отсутствие не позволит просверлить отверстие точно там, где это необходимо.

Разновидности коронок по металлу для дрели

Разнообразие кольцевых фрез, выпускаемых в настоящее время достаточно велико, поэтому их подразделяют на следующие виды:

  1. Сверла корончатые, которые используются в магнитных сверлильных станках. Такой вид корончатых фрез является одним из самых прочных.
  2. Фреза из быстрорежущей стали. Такие насадки не имеют вспомогательного покрытия на режущих зубьях, так как изготавливаются из специализированных сортов стали. Такие виды сталей содержат в своем составе до 5% кобальта, поэтому и обладают повышенной устойчивостью к износу и нагрузкам.
  3. Твердосплавные корончатые фрезы. На такие насадки режущие твердосплавные зубья напаиваются в определенном количестве.

Это основные виды кольцевых фрез. Несмотря на их многообразие, все они изготавливаются с унифицированными хвостовиками, которые позволяют их фиксировать в определенных видах электроинструментов.

Конструкция элементов

В отличие от обычного сверла по металлу, коронки представляют собой более сложную конструкцию, состоящую как минимум из трех важных частей. Коронка может быть как цельной, так и сборной. Цельные коронки не имеют возможности разбираться, чтобы заменить барабан с режущими ножами. Сборные фрезы более универсальны, так как позволяют подбирать необходимые диаметры барабанов под соответствующий вид работ.

Высокая степень износостойкости и длительный эксплуатационный срок рассматриваемого инструмента достигается изготовлением зубьев из твердосплавных материалов, степень твердости которых достигает 68 единиц HRC. Чтобы в ходе проведения работ исключить избыточное перегревание зубьев насадки, применяют специальные охлаждающие жидкости и масла, подающиеся по наружным канавкам инструмента.

Некоторые варианты коронок выпускаются с выталкивающей пружиной, которая находится на центрирующем сверле. Это позволяет избежать застревания высверленной части металла внутри коронки.

Каждое сверл корончатого типа имеет свою маркировку. Что она из себя представляет, выясним далее:

  • Обязательно указывается марка или фирма изготовитель изделия.
  • Пишется марка используемого при производстве материала. Благодаря этой маркировки покупатель может определить, для каких материалов предназначается устройство.
  • Геометрические данные и изделия(диаметр и длина).

Вся эта информация очень важна, так как на ее основании можно определить не только назначение, но и качество устройства.

Аксессуары и приспособления для коронок

Чтобы иметь возможность использования кольцевых фрез более универсально, рекомендуем приобретать набор разборных коронок. В наборе должны быть коронки разных диаметров, что позволит сверлить отверстия необходимого размера в зависимости от технологических заданий. Обычно в наборе имеются различные переходники и адаптеры, которые и пригодятся при работе с кольцевыми фрезами. Так как крепления режущих чашек обычно унифицированы, вы сможете при необходимости докупить отдельно недостающую коронку отсутствующего диаметра, без покупки держателя.

В завершении следует отметить, что при выборе следует обращать внимание на производителя изделия. Качественные инструменты всегда будут иметь маркировку и соответствующий вид. Известными производителями качественных изделий являются такие фирмы, как Strong, Karnasch, Практика.

instrumentyvdom.ru

Описание фрез по металлу для дрелей |

Довольно часто домашним мастерам необходимо сделать сложную работу, которую невозможно выполнить без специальных инструментов. К примеру, сделать паз в торце ЛДСП или же сгладить торцы у металлической детали. Для решения такой задачи потребуются фрезы.

Большинство людей для подобных целей приобретают специальные инструменты с различными насадками. Тем не менее можно избежать больших финансовых трат, использовав в качестве фрезератора обычную дрель. Однако для работы потребуются качественные фрезы, способные выполнить эту непростую задачу. Об этом и многом другом будет рассмотрено в данной статье.

Работа с материалом

Вообще, существует множество насадок, предназначенных для определённого материала. Например, для стальных изделий, ЛДСП, фанеры, листового железа и т. д. Из всего этого можно выделить 2 большие группы: фрезы для дерева и устройства для работы с металлом.

Как ни странно, изделия для дерева лучше всего подходят для работы с деревянными изделиями. Их работа более «гладкая». Это сделано для того, чтобы не повредить дерево во время работы и не сделать его более хрупким.

В то же время фрезы для работы с металлом действуют более «жёстко». Металл менее подвержен различным повреждениям, поэтому на первый план выходит не сохранность модели, а скорость работы. Конечно, есть изделия, которые берегут металл и работают быстро, но их стоимость выше, чем у стандартных устройств.

Разновидности форм

В современном мире множество самых разнообразных устройств, и фрезы по дереву и металлу не стали исключением. Изначально такие изделия были исключительно в форме клубники — с широкой рабочей частью и тонкой ножкой. Со временем стали разрабатываться новые модификации и на сегодняшний день мы имеем следующие виды:

  • Торцевые.
  • Дисковые.
  • Цилиндрические.
  • Концевые.
  • Фасонные.
  • Угловые.

Начнём с наиболее распространённых изделий для дрели — торцевых фрезов. Обычно подобные разновидности применяются сугубо на вертикальных станках. Однако, благодаря народным умельцам и прогрессу в целом, сейчас подобные устройства можно встретить и на обычных дрелях. Модели торцевой формы предназначены для работы в вертикальном положении, перпендикулярно обрабатываемой поверхности дерева или металла. Поэтому их в основном применяют для работы с изделиями плоской формы.

Устройства дисковой формы в основном используются для фрезерования пазов и канавок. Особенность таких изделий заключается в том, что зубья расположены не только на цилиндрической поверхности, но и на торцах. Благодаря такой форме, дисковые фрезы отлично подходят для работы с металлом и деревом.

Отличительная особенность цилиндрических разновидностей заключается в более детальной обработке поверхностей. В основном они применяются на фрезерных станках с горизонтальным устройством. Однако ничто не мешает установить такое изделие на обычную дрель. Лучше выбирать модели с винтовыми зубьями, так как они работают более плавно.

Концевые модификации применяются для сложных углублений и выемок в дереве или металле. Существует огромное множество разновидностей с расположением зубцов, поэтому на описание и чтение их всех уйдёт много времени. Стоит запомнить лишь одно — подбирать концевые зубцы следует для каждого конкретного случая.

Реже всего применяются фасонные и угловые разновидности. В основном их используют для изготовления сложных форм из дерева или металла. Но большинство мастеров без проблем обходятся концевыми, цилиндрическими или иными видами фрез.

Конструктивные особенности

Как было сказано выше практически у каждого вида устройств для фрезеровки имеются отличительные особенности в конструкции. Особенно это относится к концевым разновидностям. Но вместе с тем встречаются изделия с разной формой зубцов.

Важный элемент — зубья

Зубчики бывают затылкованной или остроконечной формы. Чаще всего используется первый вариант. Дело в том, что остроконечные зубья фрезы имеют серьёзный недостаток — обе поверхности (передняя и задняя) имеют плоскую форму. Вследствие этого, возникают проблемы во время переточки. Так как изделия затачивают по задней поверхности, после переточки высота и размеры зубчика уменьшаются, а, значит, меняется и его форма. Если и применять фрезы с такими зубьями для дрели, то только на один-два раза.

Совсем по-другому ведут себя затылкованные зубчики. Они не боятся частых заточек или усиленной работы с металлом. Поэтому они более надёжны и долговечны. Для дрелей, да и вообще для станков — это идеальный вариант.

Фреза — единое целое?

Помимо различий в форме, фрезы также подразделяются на цельные и сборные модели. Первый вариант производится из одной заготовки. Чтобы избежать излишних трат дорогостоящего материала, из одного бруска делается множество маленьких фрез. Поэтому такой подход значительно снижает стоимость изделия.

Также встречаются сборные модели. Как понятно из названия, фреза изготавливается по отдельности, а затем все компоненты соединяются друг с другом. Чаще всего корпус изготавливается из дешёвых видов стали, в то время как зубья производятся из твёрдых материалов (чаще всего — это сплавы). Конечно, возрастает стоимость конструкции, но благодаря такому устройству, можно без труда заменить один компонент на другой.

Покупка фрезы для дрели

В век информационных технологий можно без труда заказать практически любое изделие и фрезы не являются исключением. Как правило, эти устройства продаются в специализированных магазинах или на сайтах торговли стройматериалами.

В большинстве случаев выгодно приобретать именно во «Всемирной паутине», правда, перед покупкой стоит обратить внимание на условия доставки. Дело в том, что далеко не все интернет-магазины предоставляют бесплатную транспортировку. Довольно много интернет-ресурсов работает только с транспортными компаниями, где услуги по доставке оплачивает получатель.

Точная цена фрез для дрели зависит от формы изделия, конструкции (цельная или разборная) и, конечно, продавца. На момент написания статьи (декабрь 2015 г.), фрезы по металлу в большинстве магазинов, продаются по следующим расценкам:

  • Торцевые — от 131 до 187 р.
  • Дисковые — от 122 до 182 р.
  • Цилиндрические — от 233 до 414 р.
  • Концевые — от 105 до 222 р.
  • Фасонные — от 160 до 198 р.
  • Угловые — от 112 до 299 р.

Настоятельно рекомендуется приобретать фрезы для дрели только от проверенных производителей. Такой подход позволит избежать некачественной заточки, быстрой поломки, несоответствия указанных параметров и других неприятных ситуаций. Поэтому следует покупать изделия от следующих производителей:

  • Metabo;
  • Optimum;
  • JET;
  • Инструмент — М;
  • Bosch;
  • Hahnreiter;
  • Intertool;
  • Глобус;
  • Stayer;
  • Атака;
  • Корвет;
  • Инструмент-сервис.

Главные параметры при выборе

Для эффективного использования фрезы, при покупке следует акцентировать внимание на самых важных моментах:

  • Внутреннее крепление.
  • Структура и диаметр.
  • Качество заточки.
  • Материал, из которого сделана режущая часть.

Также в этот список можно отнести принцип работы (полуавтоматический или автоматический). Но так как рассматриваются модели, с которыми можно работать только на дрели, необходимо приобретать изделия только для ручной работы. Грубо говоря, они «заточены» для работы с ручным инструментом.

Если деталь имеет сборно-разборную конструкцию, рекомендуется обратить внимание на крепление, которое соединяется с хвостовиком. Очень важно, чтобы рабочая часть полностью прилегала к хвостовику. Иначе наверняка не удастся избежать чрезвычайных происшествий.

Фрезы по металлу могут быть цельными или сборными. Как было сказано выше, рекомендуется приобретать сборные конструкции, однако, если изделие требуется для одноразовой работы, вполне целесообразно остановиться на монолитной форме. Здесь уж каждый решает сам.

Один из самых важных параметров — качество заточки фрезы. Безусловно, чем лучше заточено изделие, тем меньше времени придётся тратить на выполнение и оформление среза. Но следует учитывать, что каждый производитель стремится сделать свою уникальную заточку, поэтому приобретать рекомендуется изделия со стандартной формой, информация о которых указана выше.

И, наконец, материал. По сути дела, неважно, из чего сделана хвостовая часть изделия. Главное — чтобы режущая часть была прочной и качественной. Поэтому рекомендуется покупать детали из твердосплавного материала. Узнать из чего именно сделана фреза можно на упаковке.

Негативные воздействия на изделие

Ни для кого не секрет, что чем больше работать с каким-либо устройством, тем выше шанс поломки. Этот же принцип относится и к фрезам. Во время работы могут возникать следующие моменты:

  • Вибрация.
  • Сильный перегрев обрабатываемой детали или самого инструмента.
  • Завивание металлической стружки.
  • Просадка материала.
  • Формирование различных наростов при работе с мягкими металлами.

Все вышеперечисленные моменты негативно влияют на состояние фрезы. В результате, это устройство сильно теряет в качестве обработки изделий. Конечно, работать такой деталью можно, но это будет долгий и неприятный процесс.

Фрезы, предназначенные для работы с металлом — очень интересный инструмент. Благодаря ему можно изготовить самые разнообразные металлические изделия. Однако качество итоговой модели сильно зависит от самого инструмента. Поэтому лучше всего выбирать такие детали по требуемым параметрам, учитывая рекомендации мастеров.

Источник

stroymaster-base.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
