Фрезы торцевые со сменными 5-гр пластинами

Для выполнения торцевого фрезерования изделий и деталей из металла необходимо использовать специальное приспособление  торцевую фрезу, представляющую собой режущий инструмент с множеством лезвий, выполненный  в форме тела вращения и дополненный определенным количеством зубьев.

Что собой представляет торцевая фреза

Конструкция торцевой фрезы состоит из корпуса, в пазах которого находятся державки. На эти шрифты этих державок с помощью винтов и гаек крепятся пластины, которые при этом прижимаются к корпусу и поверхности.

Торцевая фреза предназначена для оснащения фрезерного оборудования с целью обработки плоских и ступенчатых поверхностей. Каждый из зубьев, входящих в состав конструкции, являет собой отдельный резец, у которого режущие кромки располагаются на торцевой поверхности. Во время процесса фрезеровки происходит вращение фрезы на станке, при этом контакт зубьев с обрабатываемой поверхностью происходит поочередно, благодаря чему обработка заготовки производится равномерно и эффективно.

Особенности многолезвийной торцевой фрезы

Особенностью многолезвийного инструмента является его повышенная жесткость, крепление инструмента в шпинделе фрезерного станка также обладает жесткостью. Именно поэтому при выполнении работ по металлу наблюдается высокая производительность (в сравнении с цилиндрическими фрезами). Чтобы приспособление работало долго и не теряло своих режущих способностей важно правильно подбирать охладительную и смазочную жидкости.

Особое внимание стоит уделить торцевым фрезам с механическим креплением многогранных пластин, которые получили широкое распространение за счет своей универсальности, стойкости и производительности. С одинаковой эффективностью приспособления устанавливаются на оборудование с ГНС и ЧПУ. К тому же допускается применение различных материалов при уменьшении номенклатуры фрез. Учитывая отсутствие операций по заточке ножей и пайке, использование таких приспособлений снижает процент брака и позволяет применять сплавы, с трудом поддающиеся пайке.

Фрезы с механическим креплением 5-гранных пластин

Торцевые фрезы с механическим креплением 5-гранных твердосплавных пластин предназначается для выполнения черновой и получистовой обработки изделий из конструкционных и легированных сталей, чугуна.  Подобные приспособления выпускаются с диаметром, диапазон которого составляет 100-200 мм. Возможны и другие варианты, которые изготавливаются  на заказ.

Во время выполнения операции по черновой обработки с помощью торцевой фрезы достигается показатель шероховатости, составляющий Rz ≤ 80; при чистовой обработке величина этого параметра будет достигать Rz ≤ 40.

Фрезы с МНП выпускаются правого и левого исполнения. Устанавливаются пластины типа РNEA, PNMA, PNUA, PNMM, PNUM и с режущей кромкой 11 мм. Марка используемого сплава определяется в зависимости от материала обрабатываемой детали и режима резания.

Радиальное биение вершин режущих кромок пластин не должно быть более:

0,12 мм. – для фрез D100…D200мм.

0,15 мм. – для фрез D250…D315мм.

 Торцевое биение вершин режущих кромок пластин не должно быть более:

0,12 мм. – для фрез D100…D200мм.

0,15 мм. – для фрез D250…D315мм.

Особенности торцевых фрез с МНП

Характерной особенностью является то, что даже при минимальной величине припуска обеспечивается плавная обработка поверхности. Связано это с тем, что рабочей частью торцевой фрезы выступают вершины кромок зубьев, а не сами торцевые кромки, которые могут иметь совершенно разную конфигурацию и играют вспомогательную роль.

Фрезы с МНП отличаются многообразием конструкций, наиболее популярными считаются концевые и торцово-цилиндрические приспособления. Конструкция концевой фрезы с механическим креплением 5-гранной пластины включает корпус, оснащенный гнездом для крепления пластины, и конический хвостовик, обеспечивающий фиксацию на станке. Посредством винта в корпусе прикрепляется втулка, на которой и базируются режущие пластины в радиальном направлении. Эта пластина с помощью пружинящегося штифта прижимается к основной поверхности корпуса и втулки.

После затупления лезвия смена его производится путем выпрессовки или запрессовки штифта, а также посредством замены пластины. Замену и поворот пластин необходимо выполнять исключительно в нерабочем состоянии, при этом производится тщательная очистка посадочного гнезда от образовавшейся стружки и пыли. Во время эксплуатации оборудования следует периодически осуществлять проверку уровня затяжки винтов.

Преимущества торцевых фрез

Если сравнивать торцевые фрезы с цилиндрическими, то первые имеют ряд неоспоримых преимуществ:

  • они имеют жесткое крепление на консольной оправке или непосредственно на шпинделе станка;
  • крепление вставных ножей также гораздо надежнее, что позволяет изготавливать фрезы в уже собранном виде;
  • угол контакта с обрабатываемой поверхностью зависит от ширины фрезерования и диаметра самой фрезы, а потому процесс обработки будет более плавным.





www.linkormet.ru

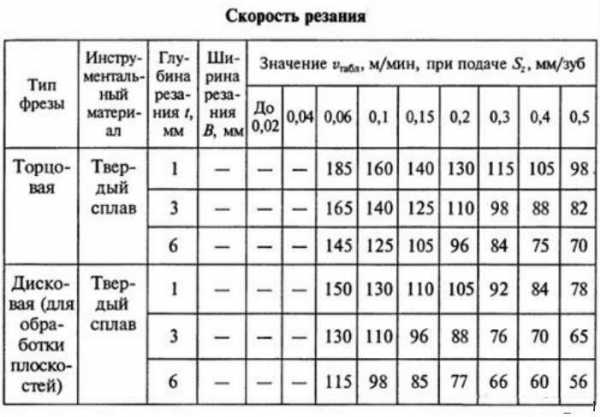

Фреза торцевая - применение и особенности, таблица, скорость резания, виды и ГОСТ

Фреза торцевая – это металлорежущий инструмент цилиндрической формы с большим количеством рабочих лезвий расположенных на торце и боковой части. При этом каждый зуб является отдельным резцом что позволяет, при высокой скорости вращения, производить чистовое фрезерование и получать высокое качество поверхности. Особенностью применения является поочередный контакт зубьев с материалом в процессе обработки и более высокая производительность в сравнении с цилиндрическими фрезами.

Сфера применения и особенности

Торцевые фрезы применяются на вертикально-фрезерных станках для чистовой обработки плоскостей, пазов, уступов, а также различных фасонных поверхностей сложной конфигурации. Основной сферой применения является машиностроение – расточка валов, зубчатых колес и других деталей. Инструмент позволяет одновременно производить обработку двух поверхностей расположенных под прямым углом относительно друг друга благодаря режущим кромкам на торцевой и цилиндрической поверхностях. Для повышения эффективности обработки необходим грамотный подбор корпуса, скорости резания, сменных пластин, смазки и охлаждающих жидкостей.

В процессе обработки профилирующими являются только верхушки кромок. Формы режущих элементов могут быть разнообразными, чаще всего они выполнены в виде окружности или ломанной. Форма и расположение режущих частей позволяет производить плавную обработку с минимальным припуском, величина которого не влияет на угол контакта с заготовкой. Главными параметрами являются диаметр фрезы и ширина реза. Необходимым условием торцевой обработки являются высокая жесткость и габариты инструмента, поэтому особо прочным является крепление зуба и сменных пластин.

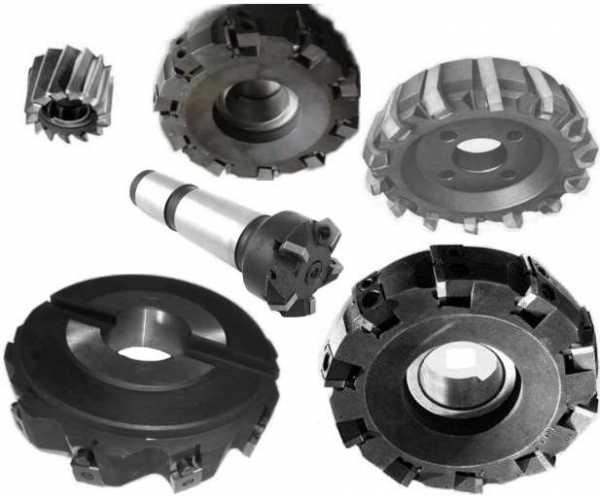

Виды инструмента

На торцевые фрезы приходится большой объём работ, что требует разнообразия вариантов исполнения для решения поставленной задачи. В первую очередь фрезы подразделяются по материалу режущей части фрезы, в качестве которого используются:

  • Быстрорежущие и углеродистые стали.
  • Твердые сплавы.
  • Минералокерамика.
  • Промышленные алмазы (для неметаллических твердых материалов).

В зависимости от конструкции фрезы могут быть сборными или цельными. Первые имеют съёмные твердосплавные зубья или пластины, что позволяет производить заточку или замену по мере износа. По форме вершин зубьев инструмент может быть скругленным или прямолинейным. Скругленные имеют более высокие эксплуатационные характеристики благодаря минимальному биению кромок при резании и высокой износостойкости. Зубья со скругленными вершинами используются для черновой или получистовой обработки.

В зависимости от способа крепления торцевые фрезы подразделяются на концевые и насадные. При концевом креплении производится монтаж на хвостовик, насадные монтируются на оправу со шпонкой. Последние обычно используются для работы со стальными и чугунными деталями, для подготовки уступов и плоскостей. Материалом насадных фрез обычно является быстрорежущая сталь.

Действующий ГОСТ

Технические условия торцевых фрез регулирует ГОСТ 26595–85. В нём описан инструмент регулируемый или не регулируемый в осевом направлении, с твердосплавными пластинами или вставками из минералокерамики. Насадные фрезы со вставными режущими элементами регулирует ГОСТ 24359-80. Также действует ГОСТ 9473-80 на насадные мелкозубый инструмент с твердосплавными вставками и другие стандарты.

mekkain.ru

Торцевая фреза под твердосплавные пластины комплект

Заказал себе комплект из торцевой фрезы под твердосплавные пластины, оправки под конус Морзе№2 М10 и упаковки твердосплавных пластин.
В принципе можно покупать все по раздельности, но ранее в руках в сборе не держал, по фотографиям опасался ошибиться в выборе, хотелось полнофункционального инструмента «из коробки».


Пришел комплект в стандартной для фрез пластиковой «матрешке»

Крупный план фрезы с хвостовиком:

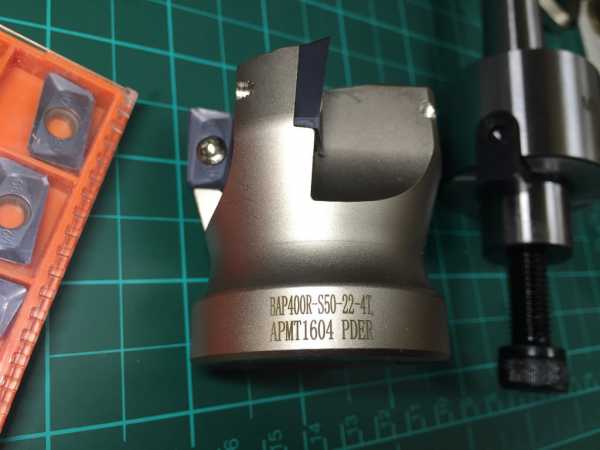

Внутри собственно фреза 50 мм диаметром, под 4-ре прямоугольные пластины AMPT1604 PDER, с установленным хвостовиком конус Морзе №2 М10, ключ- звездочка для крепления пластин, и упаковка 10 штук пластин (4-ре на фото я уже установил)

Установленная пластина крупным планом:

Отдельно фото пластин

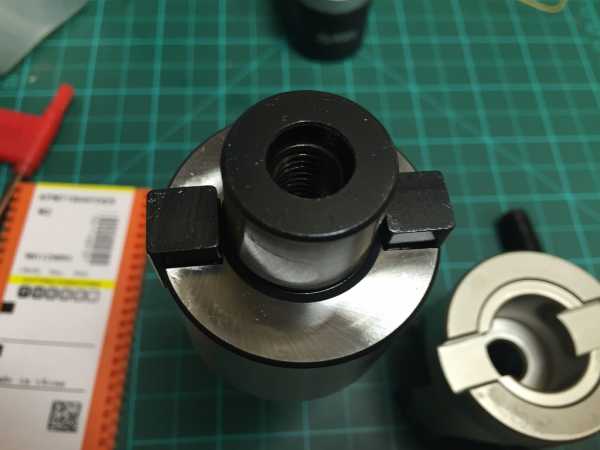

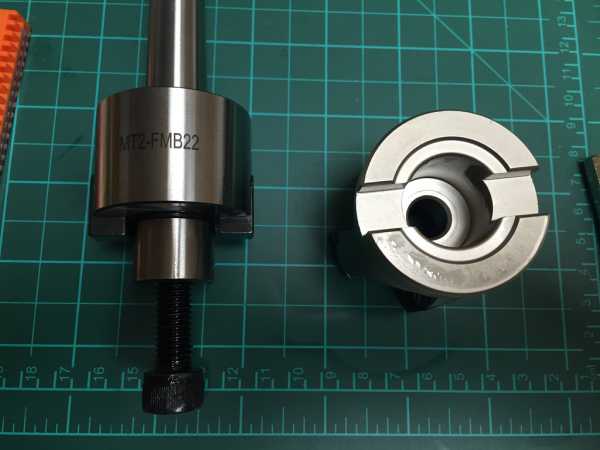

Подробнее устройство крепления на хвостовике, меня интересовал именно этот момент, ни где не смог найти как оно крепится, теперь, посмотрев, заказал еще одну фрезу под этот хвостовик.

Если кому-то необходимы размеры фрезы

Сорри за зарисовки:

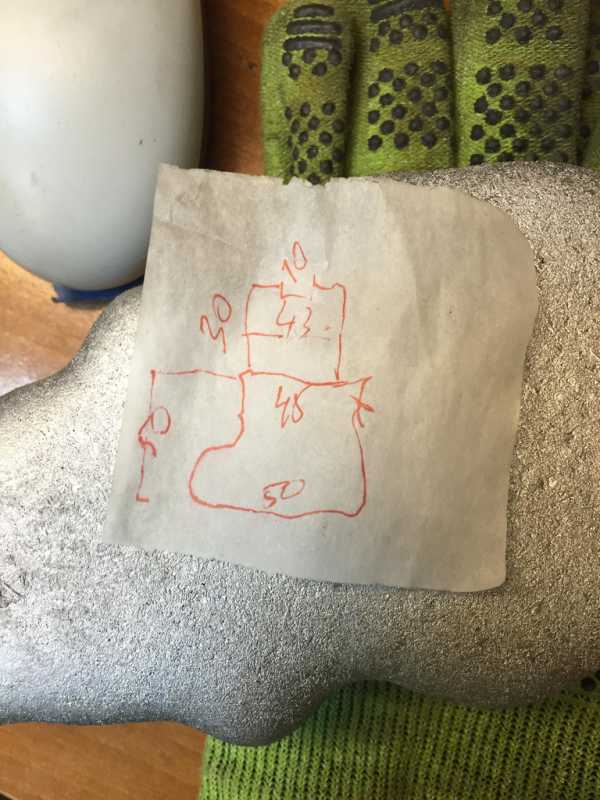

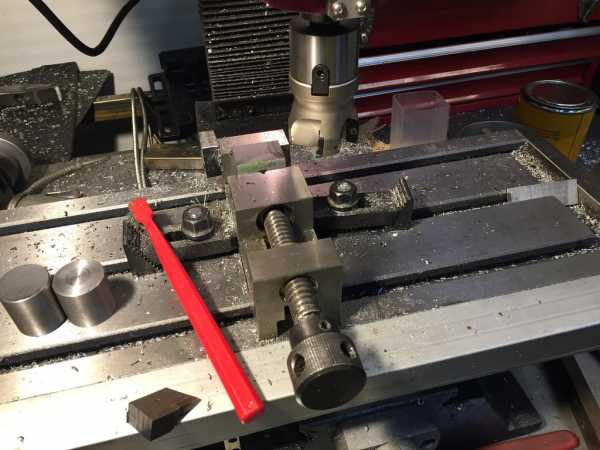

Фреза в рабочем положении:

Примеры работ фрезой по металлу

Фреза показала себя отлично в работе по любым материалам- алюминий, медь- вообще не замечает миллиметры за проход, можно отрываться. По стали, в зависимости от марки, можно брать до миллиметра за проход, комфортно- 0,5.

Берет даже закаленные стали- срезал гайки станочного крепежа в уровень, тут уже чувствуется насилие над фрезой, стружка летит фейерверком.

Возможно, по раздельности данный комплект можно купить дешевле, но если необходимо все сразу и проверенное- смело рекомендую данный лот.

Фейерверк по закаленным сталям


Видео работа по меди:

Видео работа по стали:
