Содержание

описание, создание и общие рекомендации

Среди обилия универсального оборудования фрезерной категории фрезерно-гравировальный станок (ФГС) с ЧПУ (числовым программным управлением) отличается рядом заметных преимуществ. Крайне актуально использование подобного устройства в тех случаях, когда требуется произвести высокоточную шлифовку деталей, которые отличаются сложной конфигурацией. Следует сразу оговориться, что достигнуть таких результатов обработки, применяя станки с ручным управлением, довольно сложно.

Стоимость оборудования указанной категории обусловливается следующими параметрами:

  • функциональность;
  • технические характеристики;
  • торговая марка, под которой выпущен станок.

Чтобы всерьез сэкономить на покупке такого функционального агрегата, можно создать его своими руками, тем более что уже многие реализовали его в домашних условиях.

Сфера использования ФГС

ФГС, который оснащен системой ЧПУ, можно увидеть на предприятиях большого количества отраслей промышленности. Эта высокая популярность обусловлена не только техническими потенциалом и практичностью этого оборудования, но еще и тем, что его эксплуатация сводит буквально к нулю брак при обрабатывании заготовок.

Первоначально оборудование данного вида стали использовать машиностроительные заводы. На таких производствах из металлообрабатывающих станков основывались производственные линии, где осуществлялось изготовление однотипных деталей. Именно по этому пути и шло автоматизирование процесса производства.

Динамичный рост спроса на потребительские изделия разного назначения привел к тому, что на рынке начали появляться множественные производственные предприятия, действующие в сфере малого бизнеса. Подобные предприятия или отдельные предприниматели, как правило, изготавливают

свою продукцию небольшими партиями или в единичных экземплярах, а ведь именно для таких условий изготовления лучшим образом могут подойти ФГС, оснащенные ЧПУ.

Целесообразность использования агрегатов фрезерно-гравировальной группы в обстоятельствах мелкосерийного и розничного изготовления обуславливаются такими положительными моментами этих устройств:

  • исключительной практичностью;
  • легкостью и удобством обслуживания;
  • высшим качеством обработки;
  • отличным коэффициентом производительности;
  • прочностью и надежностью.

В силу таких характеристик ФГС с успехом употребляются во всевозможных направлениях деятельности. С их поддержкой изготавливают:

  • рекламную продукцию;
  • сувениры;
  • ювелирные изделия;
  • мебель.

С помощью таких станков вполне возможно осуществлять

даже самую сложную гравировку на поверхности таких материалов, как:

  • металл;
  • стекло;
  • древесина;
  • камень;
  • пластик;
  • слоновая кость.

Эти возможности никак не могли ускользнуть от пристального внимания сегодняшних производителей.

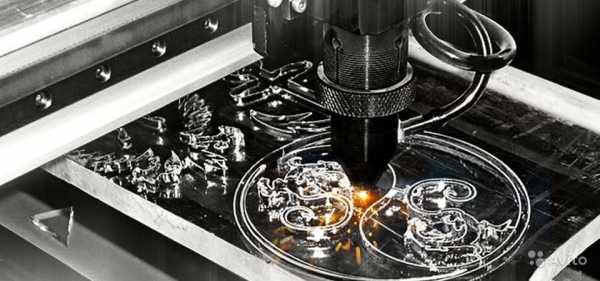

Отдельную группу представляют лазерные гравировальные станки, основным инструментом работы которых представляет собой луч лазера. Применяя такой инструмент, можно наносить надписи и изображения даже на тканях, искусственной и натуральной кожи, картоне, шпоне, различных видах пластика, резины и проч.

Устройство фрезерного станка

На нынешнем рынке существует большое большой выбор оснащенных ЧПУ станков, при помощи которых можно наносить узоры, рисунки и надписи на внешней стороне изделий из различных материалов, а также выполнять раскрой

листового металла. Стоимостное выражение такого оборудования находится в зависимости от ряда факторов:

  • торговой марки;
  • его функциональных возможностей;
  • конструктивных особенностей станка.

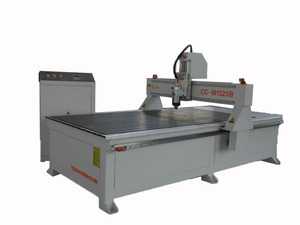

Можно выделить 3 разновидности таких станков:

  • настольные агрегаты, закрепление заготовки на которых выполняется механическим методом;

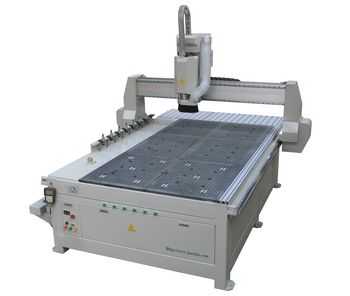

  • автоматизированные станки, крепящие заготовку пневматическими прижимами;
  • автоматизированные агрегаты с пневматической фиксацией заготовки с трехшпиндельной головкой.

На производствах в машиностроительной отрасли применяются аппараты, рабочая головка у которых может быть размещена в нескольких плоскостях: такими являются горизонтальные и вертикальные фрезерные станки. Произвести такие непростые станки своими руками возможно, однако для этого понадобится вспомогательное оснащение и комплектующие части.

Для выполнения серьезных производственных заданий по обработке металла рекомендуется закупить серийное устройство. Если же понадобится

небольшой гравировальный станок настольного типа, посредством которого планируется выполнять работы по мягким материалам (к примеру, алюминию), имеет смысл изготовить такое оборудование своими силами.

Сборка станка своими руками

К планированию работ по изготовлению такого оборудования с ЧПУ требуется подходить крайне ответственно. В первую очередь следует определить, для решения каких именно задач такое оборудование будет необходимо. Ответ на данный вопрос будет обусловливать выбор конструктивных составляющих для будущего станка, его электронной и электрической составляющих. Следовательно, влиять этот выбор будет и на финальную стоимость будущего оборудования.

Конструктивное исполнение оборудования

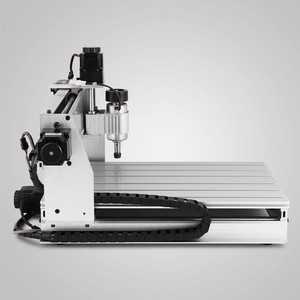

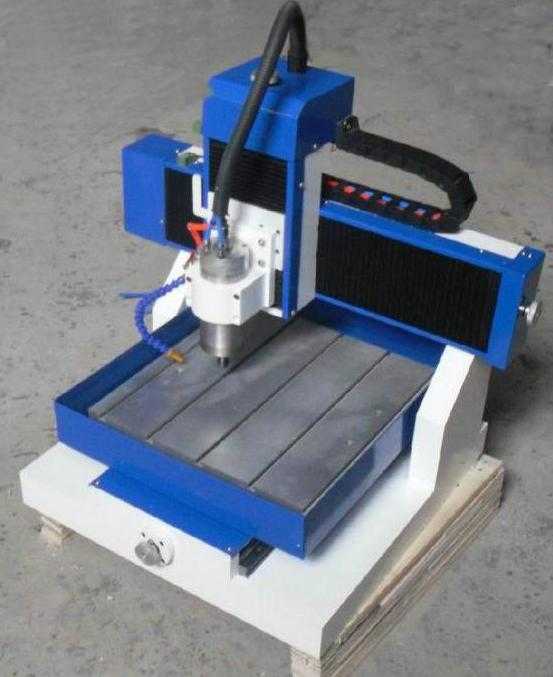

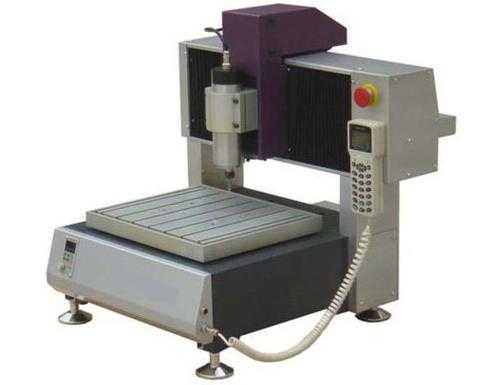

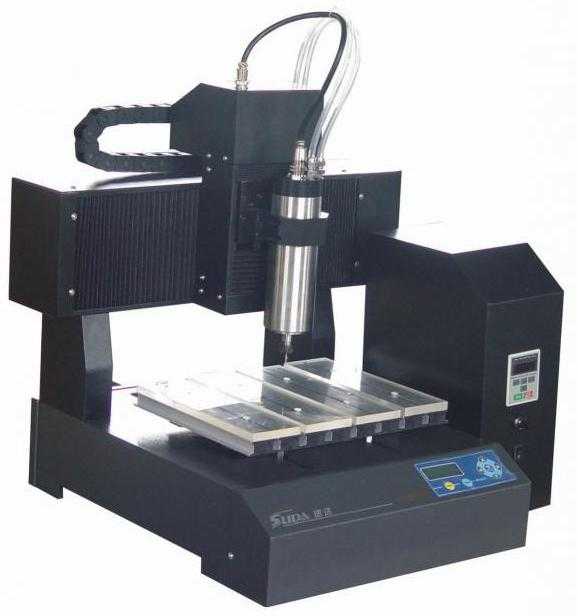

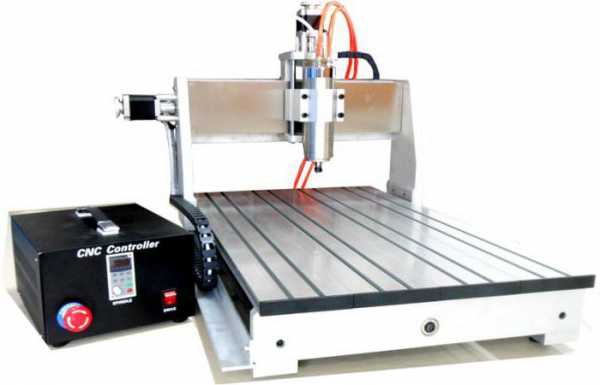

Настольный станок фрезерно-гравировального типа, который оснащен ЧПУ, может быть составлен по 2 конструктивным схемам:

  • агрегат с подвижным столом для работы;
  • станок с подвижной частью-порталом.

В первом варианте рабочий стол станка с прикрепленной к нему заготовкой перемещается по горизонтальной плоскости. По вертикальной оси передвигается рабочая головка механизма, которая закреплена на портале неподвижного типа.

Станки подобного типа выделяются высокой жесткостью и простотой своей конструкции, однако имеют и несколько существенных недостатков:

  • необходимость в довольно обширной свободной площадке рядом с оборудованием;
  • неосуществимость обработки заготовок, которые обладают значительными весом и габаритами.

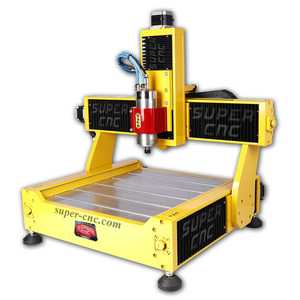

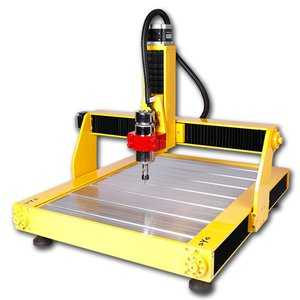

Аналогичных отрицательных качеств лишен станок, который оснащен подвижным порталом. Данное устройство можно результативно применять даже в компактных мастерских. На станках с неподвижными рабочими столами и высокой жесткостью можно распределять даже весьма увесистые заготовки. Высокой жесткостью точно также отличаются элементы мобильного портала и направляющие, на которых он выполняет свои перемещения.

При выборе производства ФГС собственными руками, оснащенного подвижным порталом, рекомендуется весьма ответственно подходить к подбору для него комплектующих: они должны отличаться высоким качеством и прочностью.

Обзор механической части

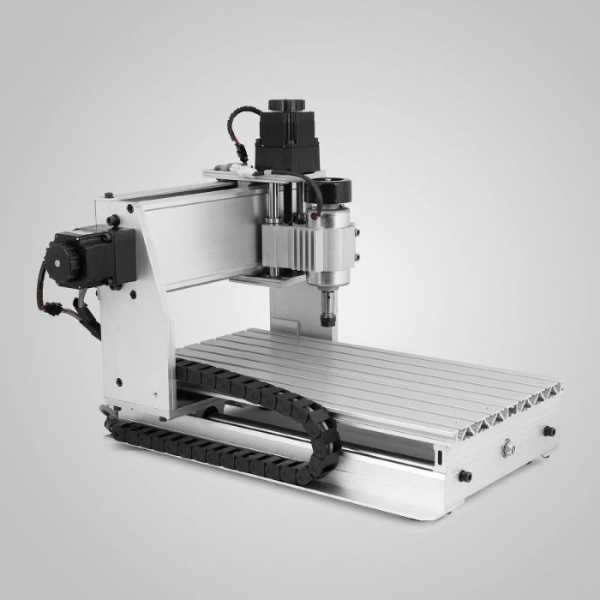

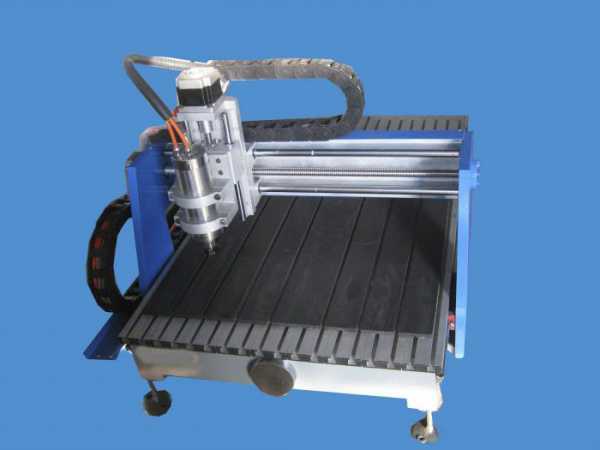

Основной элемент фрезерно-гравировального станка с мобильным порталом — это рабочая режущая головка, которая передвигается по специальным направляющим, которые имеют конфигурацию рельсы или круглого сечения. Для самостоятельно выполненного устройства предпочтительно выбирать направляющие сферического сечения, которые бы обладали достаточно высоким показателем жесткости. Применяя направляющие подобного типа, можно смонтировать настольный станок для гравировки на изделия из меди, алюминия, а также их сплавов.

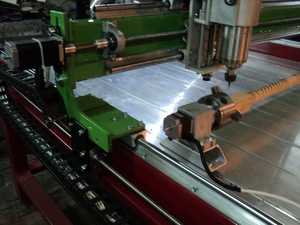

Передвижение рабочей головки станка по направляющим может исполняться благодаря подшипникам линейного типа или пластиковым втулкам.

Важно учитывать, что при перемещении втулки рабочей головки скользят по направляющим, а не перекатываются, а это предполагает дополнительные затраты мощности со стороны привода. Низкая цена подобных втулок не выступает в данном случае каким-то большим преимуществом, поскольку их приходится значительно чаще менять по сравнению с подшипниками. Помимо этого, в процессе изнашивания пластиковых втулок в точке передвижения рабочей головки создается сильный люфт, который заметно понижает верность проведения обработки.

Именно по упомянутым причинам даже при выборе настольных устройств надежнее применять подшипники. Главным преимуществом подшипников является также и то, что они дают возможность оборудовать оснащение шаговыми двигателями более низкой мощности, благодаря чему можно хорошо сэкономить и на стоимости таких комплектующих, и на электроэнергии.

Самым важным компонентом приводного механизма такого станка, включая и оснащенного ЧПУ, представляет собой ходовой винт, который преобразует крутящий элемент шаговых движков в поступательное перемещение режущей головки с инструментом или в перемещении мобильного стола. Гайка, движущаяся по такому винту, имеет возможность как скользить, так катиться по нему. Составляя такой станок собственноручно, следует принимать во внимание этот нюанс и правильно выбирать вариант, который станет оптимальным именно для вашего случая.

Также при выборе ходового винта и гайки для настольного механизма, важно заострить внимание на то, каким образом зависят границы перемещения рабочей головки от количества витков шагового двигателя. Этот параметр устанавливает, насколько маленькие детали гравировки можете будет выполнять при помощи своего нового самодельного оборудования.

Эффективность и работоспособность самодельного гравировального станка будет обусловливаться тем, насколько грамотно были выполнены все подготовительные расчеты

и на их базе выбраны надлежащие комплектующие.

Подбор шагового двигателя для агрегата необходимо начинать лишь после завершения монтажа основной конструкции, когда уже определен шаг резьбы ходового винта. Здесь определяющее значение имеет именно этот параметр, и чем он выше, тем более мощный (и, значит, дорогостоящий) шаговый двигатель нужно будет приобрести.

Для точного расположения вала шагового двигателя не обязательно использовать датчик обратной связи, оно примет нужное положение в соответствии с входным сигналом. Он, в свою очередь, поступит на шаговый двигатель от микропроцессора, который является неотъемлемым компонентом ЧПУ, или от контроллера.

Для оборудования фрезерно-гравировального станка с ЧПУ можно применить контроллеры, изготовленные производителями. При довольно высокой надежности они имеют довольно невысокие цены. Для обеспечения функционирования контроллера оператору будет необходимо заранее побеспокоиться о блоке питания для него.

По окончании финальной сборки агрегата будет нужно произвести настройки его электронной системы управления и произвести тестовую обработку заготовки. Ее необходимо следует выполнять при минимальной нагрузке на все механизмы и узлы оборудования.

Рекомендации по использованию

Важно правильно подобрать рабочий орган. Так, например, для нанесения узоров, рисунков и надписей на металлические изделия применяют элементарную бормашину. Если предполагается обработка деталей из древесных заготовок, то в качестве рабочего механизма рекомендуется применить фрезу. Она должна быть накрепко закреплена в патроне.

Станок с ЧПУ исполняет лишь те рабочие команды, какие указаны в его управляющей программе. Перенастроить такое устройство на совершение каких-либо других технологических операций, потребуется не только длительная пауза в работе время, но и соответствующее оборудование.

Рабочие аппараты агрегата с ЧПУ, на котором осуществляется обработка заготовка из алюминия и сплавов, оказываются под большим нагревом. В связи с этим совершать обработку такого рода деталей необходимо лишь с применением охлаждающе-смазывающих жидкостей.

tokar.guru

Группа Компаний ЛРТ

Фрезерно-гравировальное оборудование

Фрезеровка — это процесс раскроя материалов с помощью фрезерно-гравировального станка. В нашем ассортименте представлены настольные фрезерные станки Roland (Япония) и мощные 3D-фрезерные комплексы от компании FlexiCAM — ведущего немецкого производителя в области станкостроения.

Фрезерно-гравировальные станки позволяют выполнять большой спектр работ, связанных с раскроем и художественной обработкой широкого спектра материалов. Конструкции фрезеров позволяют высокопроизводительно обрабатывать ПВХ, цветные металлы, камень, стекло, древесные и композитные материалы, а также многие другие носители для рекламной, деревообрабатывающей промышленности и других отраслей бизнеса.

Фрезерная гравировка — один из древнейших художественных способов обработки различных материалов. С помощью гравирования наносятся выпуклые или углубленные надписи, рисунки или узоры практически на любые поверхности.

Сегодня фрезерная гравировка пользуется большим спросом. Оборудование сильно изменилось — если раньше на каждый рисунок мастеру приходилось тратить от нескольких дней до нескольких месяцев, то современная техника создает узоры и совершает раскрой материалов за несколько минут.

Современные фрезерно-гравировальные аппараты

В настоящее время фрезерная обработка является востребованной во многих отраслях, включая рекламную, строительную, автомобильную, мебельную сферы, а также отрасли макетирования и даже авиаиндустрии. С помощью обработки широкого спектра материалов на фрезерно-гравировальном оборудовании можно создавать формы для вакуумной формовки, литья и тюнинга, вывески, делать оперативный раскрой и фигурную резку тяжелых листовых материалов, изготавливать 3D-макеты, модели для аэродинамических труб, производить функциональную деревообработку, производство мебели и многое другое.

Современное высокотехнологичное оборудование позволяет осуществлять фрезерную гравировку и обработку материалов любой сложности. Компьютерное управление делает процесс максимально эффективным. Автоматизация процесса позволяет максимально сократить время работ, что снижает себестоимость изделия.

www.lrt.ru

Фрезерно-гравировальное оборудование, классификация

Гравировально-фрезерное оборудование используется для обработки металлических, пластиковых и пр. Материалов. Есть два основных типа такого оборудования, горизонтальные машины и вертикальные, критерий различия – направление шпинделя фрезерного станка.

В отличие от сверлильного станка, где инструмент фиксирован и движется только вертикально по направлению к материалу, под фрезеровкой также понимают движения инструмента по площади поверхности материала и обрезка по необходимому контуру. Перемещения инструмента управляются с высокой точностью системой покоординатного перемещения. Фрезерные машины управляются либо в ручную, либо при помощи механической автоматизации или посредством числового программного управления (ЧПУ).

Практически все фрезерно-гравировальное оборудование с ЧПУ имеет возможность перемещения инструмента по оси Z. Это добавочная координата позволяет использовать такие функции, как фрезерование пазов, гравировка 3D поверхностей (2.5D поверхностей по иным источникам, что означает ограниченность использования данной технологии для фрезеровки полноценных 3-D поверхностей например c вогнутыми или выпуклыми боковыми поверхностями) Для гравировки поверхностей, нередко используют дополнительные инструменты, такие как конические фрезы, фрезы с круглым наконечником, что позволяет значительно повысить эффективность гравировальных работ в сравнении со всеми ручными гравировальными технологиями.

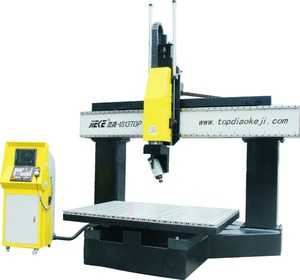

Многоосевые гравировально-фрезерные станки – это тип фрезерно-гравировальных станков ЧПУ с возможностью использования более трех стандартных осей XYZ. Горизонтальные фрезерные машины наряду с этим имеют C или Q оси, которые позволяют горизонтальную фиксацию инструмента, который может двигаться по окружности относительно центра заготовки. Пятая ось управляет наклоном инструмента как такового.

Виды фрезерно-гравировальных машин и основные составляющие:

• горизонтально-фрезерные консольные станки

• широко-универсальные — с дополнительными фрезерными головками

• универсальные ( с поворотным столом )

• вертикально-фрезерные станки (в том числе консольные )

• с передвижным порталом

• бесконсольные с крестовым столом

• копировально-фрезерные станки

• барабанно-фрезерные

• инструментальные широкоуниверсальные станки

• фрезерные станки непрерывного действия, в том числе карусельно-фрезерные

!? Задать вопрос или дополнить статью “Фрезерно-гравировальное оборудование, классификация” можно через форму комментариев.

searchbiznes.ru

Работа на фрезерно гравировальном станке

Contents

Работа на фрезерно гравировальном станке

С 01 декабря 2012 г. в нашей компании начала действовать программа TRADE-IN — выкуп фрезерно-гравировальных станков производства фирмы «РЕКО», выпуска 2005-2007 годов, с заменой на новые высокоточные фрезерно-гравировальные станки различных модификаций и размеров!

Современный рынок наружной рекламы, в условиях растущей конкуренции, требует применения новых качественных материалов и передовых способов их обработки. Фрезерно-гравировальный станок с управлением CNC, позволяет повысить качество выпускаемой продукции, сэкономить дорогостоящие материалы и резко увеличить производительность труда в изготовлении продукции.

Фрезерно-гравировальные станки серии GRAPHEQ-H оснащены столешницей из прочного алюминиевого сплава. Вакуумная система состоит из четырёх независимых камер и эффективно удерживает вакуумное давление в нужной области стола и исключает необходимость перекрывать неиспользуемые области. Одним из самых больших преимуществ подобного секционного разделения является способность в процессе обработки одних материалов закреплять на столе новые материалы для обработки. Плоская поверхность стола гарантирует быстрое удаление воздуха и равномерное распределение вакуума. В результате этот стол способен удерживать листовой материал в процессе обработки.

Фрезерно-гравировальные станки GRAPHEQ на серво приводах. Это серия высокоточных моделей с надежным, высококачественным шпинделем Colombo мощностью 2,2 кВт и частотой от 3600 до 24000 об./мин. благодаря чему позволяет выполнять глубокую резку практически любого материала от пластика до цветных металлов. Сервоприводы по осям X и Y, высокоточная шарико-винтовая пара (ось Z) в системе управления обеспечивают максимальную надежность и точность системы, а комбинированный стол с центральным вакуумным прижимом и Т-образными прорезями позволяет прочно закрепить обрабатываемый материал.

Работа на фрезерно гравировальном станке

Главная / Полезные статьи / Процесс работы на фрезерно гравировальных станках.

Процесс работы на фрезерно гравировальных станках.

Процесс работы на фрезерно гравировальных станках.

Первоначально, при покупке фрезерно гравировального станка все покупатели сталкиваются с одной и той же проблемой, что с ним делать и как его запустить в работу.

Мы попробуем по шагам показать все этапы работы на фрезерно гравировальном станке с ЧПУ.

Как и везде изначально нужен исходник, чертеж или тех задание. На основании которого будет создаваться программа. Исходник может быть в виде, чертежа, эскиза или просто фотографии. Обязательным в этом этапе является размерная цепочка, без правильно проставленных размеров или габаритов ничего хорошего не получиться. Для работы по созданию 3D модели по фотографии необходимыми являются габаритные размеры и максимальная толщина 3d модели.

По эскизам заказчика далее необходимо создать объемную 3D модель в специализированных программах, таких как 3DStudioMax, Rhino Ceros, ArtCAM и т.п.

Созданная 3модель будет объектом для копирования на фрезерно гравировальном станке, то с каким качеством и проработкой будет сделана данная модель, зависит последующее качество изготавливаемого изделия.

Создаем управляющую программу для фрезерно гравировального станка, для этого необходимы CAM программы, SprutCam, ArtCAM, RhinoCAM, MasterCAM Во всех программах данного типа есть пакеты по созданию управляющих программ для станков с ЧПУ. Квалификация сотрудника создающего управляющую программу должна быть на хорошем уровне, так как от этого зависит скорость обработки ( с любой УП можно играться, так как изменяя разные параметры, типа стратегий, шагов перемещения, скорости обработки и инструмент, можно получить разное качество и время обработки на фрезерно гравировальном станке.

Красными линиями показанатраектория движения инструмента, синими холостой ход перемещиния по плоскости безопасности, голубыми внедрение инструмента в материал.

Далее необходимо закрепить заготовку на рабочем столе фрезерно гравировального станка. подвести инструмент к начальней точке заготовки (относительный нуль).

В программе необходимо сохранить программу в вид понятный для ЧПУ станка

(для этого используется сохранение через постпроцессор, который преобразует универсальный код программы в код для фрезерно гравировального станка).

Пример программы:

M10 06.1 (M10 команда на включение реле №6, отвечающего за шпиндель станка)

G00 Z3.000 ( переход на координату захода по высоте оси Z равной 3 мм)

G00 X0.000 Y0.000 ( переход на координату относительного нуля)

G00 G00 X23.056 Y16.549 Z3.000 ( переход в точку)

G01 Z-1.000 F420.0 (внедрение инструмента на глубину 1мм при скорости 420 мм/мин)

Фрезерные станки

Фрезерные станки

Фрезерно-гравировальные станки 3D

Производимые нашей организацией 3-х мерные фрезерно гравировальные станки с ЧПУ позволяют клиентам получить высокую надежность, точность позиционирования, скорость перемещения и стабильность технических характеристик. Прочная и жесткая стальная конструкция фрезерно гравировального станка обеспечивает высокую прямолинейность, ортогональность перемещения шпинделя по всем координатам и высокую чистоту обработки материала.

Опционально предоставляемая система охлаждения инструмента позволяет обрабатывать материалы большой твердости. Цельносварные рамы проходят специальную обработку для стабилизации геометрии и окрашиваются современными материалами по современным технологиям.

Купить фрезерно-гравировальные станки с ЧПУ

В наших фрезерных станках ЧПУ используются комплектующие только проверенных временем и известных поставщиков. Наша компания на протяжении 7 лет изучала рынок комплектующих для фрезерно-гравировального оборудования и остановила свой выбор на таких производителях, как: HIWIN, DELTA, OMRON, HSD.

Фрезерно-гравировальные станки – универсальное оборудование для производства

Фрезерно гравировальные станки – это современное оборудование,

позволяющее обрабатывать древесину и ее производные, различные пластики, композитные материалы, многие металлы, стекло и оргстекло, натуральный и искусственный камень.

В ходе обработки листовые материалы быстро и точно раскраиваются по заданным файлам, также наряду с раскроем на станке может выполняться фрезеровка материалов.

Сферы применения фрезерно-гравировальных станков с чпу

Многофункциональность и обширный перечень обрабатываемых материалов – главные причины того,

что фрезерно-гравировальные станки применяются сегодня в самых разных областях производства.

Так, в полиграфии с помощью данного оборудования изготовляют печати,

штампы и клише из металлов и полимерных материалов. В наружной рекламе фрезерно-гравировальные станки с чпу используются для изготовления алюминиевых и латунных табличек,

производства сувенирной продукции, а также для обработки оргстекла.

Данное оборудование незаменимо и в гравировании, и в ювелирном деле, где его применяют в том числе

для гравировки ювелирных изделий, и в деревообработке – для изготовления 3D-барельефов и фасонного фрезерования. Наконец, в промышленности фрезерно гравировальные станки

применяются для моделирования, фрезерования деталей 3D и производства малых литьевых форм, а в приборостроении – для изготовления приборных панелей и корпусов для аппаратуры.

Преимущества фрезерно-гравировальных станков

Та популярность, которой могут похвастаться фрезерно гравировальные станки, объясняется их многочисленными достоинствами,

среди которых основными являются большая производительность, высокая скорость и точность обработки, отсутствие ошибок, связанных с человеческим фактором. Кроме того,

в пользу фрезерно-гравировальных станков говорят простота настройки и эксплуатации, возможность автоматизации рабочих операций, безопасность технологических процессов.

Еще одно преимущество, которым обладают фрезерно-гравировальные станки, #8212; цена, приемлемая для всех предприятий, испытывающих потребность в данном оборудовании.

Конечно, при этом не стоит забывать и о некоторых условных минусах фрезерно-гравировальных станков чпу (например, о необходимости жесткого соблюдения условий эксплуатации),

однако эти недостатки практически незаметны на фоне быстрой окупаемости и значительного снижения себестоимости готовой продукции.

Цены на фрезерные станки с ЧПУ

Наша организация не идёт по пути удешевления стоимости фрезерно гравировальных станков, основанной на использовании более дешёвых комплектующих — мы стараемся уменьшить накладные расходы и оптимизировать продажи и производственный процесс. Цены на наше оборудование являются оптимальными с точки зрения цена-качество станков.

В настоящее время рынок и технологии в производстве оборудования стремительно развиваются и появляется множество новых технологий, мы стараемся изучать все нововведения и для этого плотно работаем с нашими партнёрами, проходим тренинги, проводим ежегодные семинары. Благодаря нашей политике сотрудничества наши партнёры, со своей стороны, всесторонне поддерживают нас и обеспечивают своевременную техническую поддержку.

Основываясь на богатом опыте продаж фрезерно гравировального оборудования, наша компания всегда имеет все самые необходимые запасные части и расходные материалы на нашем складе.

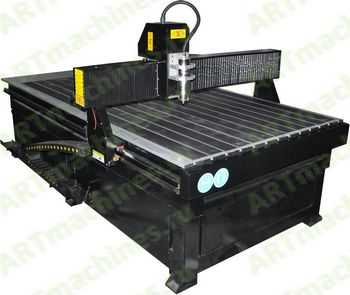

Фрезерный станок 3D с ЧПУ (cnc)

Компания «Арт-Машинс» состоит из опытных менеджеров, которые занимаются продажей станков ЧПУ уже много лет, и инженеров, которые готовы дать грамотную и своевременную консультацию по вопросам оборудования или программному обеспечению всем нашим клиентам.

Мы можем предложить станки как для сложного промышленного производства, так и модели эконом класса для частных предприятий.

В зависимости от требования клиента возможны индивидуальные изменения комплектации фрезерно-гравировальных станков с ЧПУ ( CNC ). (Система автоматической смены инструмента, удаления стружки, стол с вакуумным прижимом и т.д.). О ценах Вы можете узнать связавшись по телефону с нашими менеджерами.

Мы предлагаем купить следующие виды станков ЧПУ и фрезерного оборудования:

-фрезерно-гравировальное оборудование

-фрезерно гравировальный станок с чпу, 3D

-фрезерный станок по камню

-настольный фрезерно гравировальный станок

Работа на фрезерно гравировальном станке

Гравировально-фрезерные станки с ЧПУ производства Германии

Официальный дистрибьютор в России ООО Си-Эн-Си Машин.

Станки с чпу новые возможности Вашего бизнеса

Фрезерные станки с чпу идеально подходят для деревообработки, фрезерования металлов, пластиков и других материалов, а также для прототипирования печатных плат.

Гравировально-фрезерные станки с чпу предназначены для гравировки на цветных металлах, зеркалах, стекле, природном камне (мрамор, гранит и т. п. ). На наших станках можно осуществлять 2D, 3D, и 4D фрезерование и обработку материалов.

Гравировальные станки с чпу ( станки CNC; англ. Computer Numeric Control ) способны выполнять задачи практически любого уровня сложности. Все фрезерно-гравировальные станки имеют сертификаты Госстандарта России (ГОСТ), и соответствует Европейским Требованиям, Директивам и Нормам.

Продажа: cnc станки, станки чпу

Екатеринбург, Санкт-Петербург. Москва, Пермь, Казань, Нижний Новгород, Астана в эти и другие города мы осуществляли поставку станков с ЧПУ.

Продажа и доставка CNC станков в любой регион России и страны ближнего зарубежья!

Предоставляем всю необходимую документацию и консультации по работе на фрезерно-гравировальных станках с чпу, разрабатываем управляющие программы. Мы не только продаём станки, но и выполняем на них работы с любым материалом.

Работа на фрезерно гравировальном станке

Компания «Форсайн» является официальным дилером всех представленных на сайте торговых марок — производителей высококачественных и современных фрезерно-гравировальных станков для различных отраслей промышленности. В нашем каталоге предложено более 80 моделей гравировально-фрезерных станков различных конструктивных видов, форматов и широкого функционала разных ценовых категорий. В разделе — станки с ЧПУ производства таких известных брендов как Gravograph, Comagrav, Pcut, FlexiCAM, Mectronic и т. д.

Современные гравировально-фрезерные станки — это высокоточное компьютеризированное оборудование. Для перемещения шпинделя с режущим инструментом используются микрошаговые двигатели или серводвигатели. Шпиндель приводится в движение шарико-винтовыми парами, обеспечивающими отсутствие люфтов в системе. Создание двухмерной или трехмерной модели для гравировки/фрезеровки и управление станком осуществляется при помощи персонального компьютера.

На правах официального дилера компания «Форсайн» также осуществляет квалифицированный технический сервис приобретенного оборудования, включая подбор ПО, настройку и обслуживание техники, обучение вашего персонала эксплуатации. На все станки распространяется гарантия сроком 1 год, гарантийное и послегарантийное обслуживание осуществляется нашими специалистами.

kazap.ru

Правила выбора лазерного фрезерно-гравировального оборудования

Структуры оборудований созданные специально для обрабатывания материалов из пластика, ДCП, MДФ, камня, расположенных в двухмерной и трехмерной системах координат. Эта аппаратура для гравирования, качество которой зависит от её эффективности и функциональности. Компания “Альфа лазер” предлагает вам качественную лазерную резку и гравировку.

Этот вид станков имеет широкий выбор моделей – от маленьких компактных, до больших функциональных систем с длинной стола до 9 м. Любой гравировальный станок содержит три важные части: станция для управления, координатный стол и шпиндель.

Гравировальное оборудование имеет спрос в разных сферах производства. Главным назначением этих станков является нанесение текста на металл, изображений, рисунков и т.д . Например, очень часто гравирование применяется в рекламе, в сувенирном производстве.

Ввод фрезера и смену ручных операций в структуру оборудования значительно увеличивает производительность предприятия. Плюс ко всему, Вы получаете возможность самостоятельно выполнять работы по фрезерованию.

Перед приобретением фрезерно-гравировальных станков необходимо обращать внимание на их основные критерии:

  1. Приводные структуры позиционирования. Важным габаритом этой конструкции служит вращающий момент, метод соединения, частота и количество расходов.
  2. Шпиндель. Давая оценку этому компоненту, нужно уделить внимание мощности его двигателя, качеству разгона ,скорости и количеству шума. Наиболее совершенное оборудование имеет воздуховодное охлаждение и автоматическую смену инструмента.
  3. Станина. Модель конструкции и вес этой детали. Зачастую самым лучшим из разновидностей служит образец с цельносварной несущей рамой.
  4. Точность обработки.
  5. Сервис. Предоставление высококвалифицированной помощи и содействие во всех запросах заказчика
    Стоит также оценить потенциональные возможности , имеющиеся у фрезерно-гравировального станка в решении нестандартных ситуаций. Использование данных машин на предприятии делает всё оборудование более эффективным.В наше время отечественные фрезерно-гравировальные станки совершенствуются и ни чуть не уступают зарубежным производителям. С каждым годом спрос на них всё выше и выше. Это обуславливается тем, что на многих крупных предприятиях без них просто не обойтись.

sxteh.ru

Виды фрезерно-гравировальных машин | Статьи – Промышленный каталог статей

Фрезерно-гравировальные машины – это оборудование, предназначенное для резки, фрезеровки плоских материалов, а также гравировки 3d – поверхностей. В зависимости от положения плоскости обработки станки делят на горизонтальные и вертикальные: в вертикальных заготовка устанавливается как правило вертикально и в том положении обрабатывается, горизонтальные соответственно наоборот…

Фрезерно-гравировальные машины – это оборудование, предназначенное для резки, фрезеровки плоских материалов, а также гравировки 3d – поверхностей. В зависимости от положения плоскости обработки станки делят на горизонтальные и вертикальные: в вертикальных заготовка устанавливается как правило вертикально и в том положении обрабатывается, горизонтальные соответственно наоборот.

В отличие от сверлильного станка, который держит фрезу статично, в то время как сверло опускается или поднимается вертикально для проникновения и удаления из материала, фрезерное оборудование перемещает само изделие по дуге в контакте с вращающейся фрезой, у которой режущей являются как стороны , так и наконечник Перемещения инструмента регулируются с высокой точностью системой координатного перемещения. Фрезерные станки контролируются либо в ручную, либо с помощью механической автоматизации или с применением числового программного управления (ЧПУ)

Практически все фрезерно-гравировальное оборудование с ЧПУ обладает возможностью движения фрезы по оси Z. Эта добавочная координата позволяет использовать такие операции, как фрезеровка пазов, гравировка 3D поверхностей (2.5D поверхностей по другим источникам, что означает ограниченные возможности применения данной технологии для фрезерования реальных 3D поверхностей, например, с вогнутыми или выпуклыми боковыми поверхностями. Для гравировки поверхностей, периодически используют дополнительные инструменты, как, например конические инструменты, инструменты с круглым наконечником, что позволяет значительно усилить эффективность фрезерно-гравировальных работ по сравнению со всеми ручными гравировальными технологиями.

Многоосевые гравировально-фрезерные станки – это тип фрезерных станков с числовым программным управлением с возможностью применения более трех базовых осей XYZ. Горизонтальные фрезерные машины кроме этого имеют C или Q оси, которые реализуют возможность горизонтальной фиксации инструмента, который может вращаться относительно центральной оси заготовки. Пятая ось управляет наклоном инструмента как такового.

Фрезерно-граровальное оборудование с ЧПУ управляется с помощью специальных программных кодов, которые представляют из себя последовательность простейших команд, которые способна выполнять машина. Структура передачи информации многоуровневая. В начале техническое задание может быть представлено в виде чертежа. Потом разрабатывается модель обработки на специальном программном обеспечении (CAM), которое способно переводить модель на язык машины.

Разные типы фрезерно-гравировальных станков и базовые их компоненты:
• горизонтально-фрезерные консольные станки
• широко-универсальные — с добавочными головками для фрезерования
• универсальные (с наклонным столом)
• вертикально-фрезерные машины (в том числе консольные)
• с передвижным порталом
• с крестовым столом
• копировально-фрезерные станки
• барабанно-фрезерные
• широкоуниверсальные инструментальные фрезерные машины
• фрезерные станки непрерывного действия, в том числе карусельно-фрезерные

www.12821-80.ru

технические характеристики и советы по выбору

Фрезерно-гравировальные станки способны выполнять любую сложную работу по разрезанию и обработке различных видов материалов. Заготовки при этом могут иметь различный размер и твердость.

Описание аппарата

Фрезерно-гравировальные станки – это устройства, при помощи которых вы можете разрезать любой строительный материал и выгравировать на нем какую-либо надпись или рисунок. Обрабатываться может дерево, металл, пластик и даже оргстекло.

Использовать фрезерно-гравировальные станки можно как на производстве, так и в домашних условиях. Дело в том, что существуют различные модели агрегатов, рассчитанные на разную степень производительности.

Устройство изделия

Представленный аппарат имеет такое строение:

  • Жесткая станина, которая изготавливается из прочного металла, чаще всего из стали.
  • Стол. На нем размещаются заготовки. Он производится из МДФ, дерева, фанеры, металла и термопласта.
  • Направляющие элементы, при помощи которых вы можете выставить заготовку так, как вам нужно.
  • Режущий элемент (фреза), который располагается в верхней части станка. Он является подвижным.
  • Блок управления.
  • Мотор.
  • Контроллер и передача.
  • Выдвижная балка.

Естественно, в составе представленного изделия могут присутствовать и другие приспособления. Все зависит от производителя и типа аппарата. Например, вы можете приобрести фрезерно-гравировальные станки CNC, то есть с числовым программным управлением.

Технические характеристики

Представленное устройство имеет такие параметры:

  1. Стандартные размеры рабочего стола: 1540×1800 см.
  2. Мощность шпинделя: этот параметр зависит от предыдущего значения и колеблется до 3 кВт.
  3. Скорость разрезания материала: от 8000 до 17 000 оборотов в минуту.
  4. Система охлаждения: воздушная или водная.
  5. Стандартное сетевое напряжение: 220 В.
  6. Максимальный посадочный диаметр инструмента: 12,7 мм.
  7. Точность позиционирования: 0,3/300 мм – 0,5/300 мм.

Разные модели станков могут иметь разные технические характеристики.

Преимущества и недостатки изделия

Фрезерно-гравировальные станки имеют такие достоинства:

  • Простота использования.
  • Возможность установки на жесткой станине, что позволяет исключить погрешности в обработке заготовки.
  • Быстрота замены режущих и других элементов.
  • Высокая производительность.
  • Большое количество моделей, что позволяет выбрать необходимый в вашем случае вариант.
  • Возможность изготовления как единичных изделий, так и запуска серийного производства.
  • Простота и высокая точность управления процессом обработки заготовки.
  • Возможность приобретения практически в любом строительном магазине.

Однако есть и недостатки, например: некоторые модели устройств не предусматривают возможность обработки тяжелых по весу заготовок; размеры детали, которая обрабатывается, могут зависеть от ширины портала; машины такого плана могут иметь высокую стоимость. Естественно, вы вправе приобрести дешевые фрезерно-гравировальные станки, Китай сейчас представляет массу вариантов. Однако не все из них отличаются высоким качеством и долговечностью.

Разновидности агрегатов

Фрезерно-гравировальные станки, цена которых колеблется в пределах 4000-20 000 долларов и больше, можно классифицировать так:

  • Настольные. Они хорошо подойдут для домашнего использования или мелкосерийного производства.
  • Станок с ЧПУ. Этот аппарат работает по специальной заранее запущенной программе, где прописываются все необходимые параметры.
  • Устройства 3D. Их особенностью является то, что обрабатывать заготовку они могут и в двух, и в трех измерениях. То есть вы вправе с легкостью обрабатывать объемные фигуры.

Кроме того, представленные устройства можно разделить и на следующие группы: продольно-фрезерные, консольно-фрезерные, вертикально-фрезерные, широкоуниверсальные. Последний вариант является самым приемлемым, если вы будете серьезно заниматься производством различных по типу и размеру изделий.

Особенности применения

Настольные фрезерно-гравировальные станки, как и стационарные модели, используются в разных отраслях. Например, они наши свое применение в строительстве и изготовлении соответствующих материалов; в мебельной промышленности.

Использовать аппарат можно в изготовлении тары или упаковочных материалов, кожной галантереи, печатных изделий. Практически всегда используются такие аппараты в производстве рекламных изделий, сувениров. Обрабатывать такой станок может не только дерево, но и другие материалы.

Как правильно выбрать оборудование?

Если вы хотите приобрести станки фрезерно-гравировальные по дереву или металлу, необходимо учитывать следующие параметры:

  1. Материал, с которым вы будете работать. От него зависит тип столешницы. Например, если вы будете обрабатывать металл, то деревянный стол не подойдет, лучше отдать предпочтение алюминию.
  2. Высота станка по оси Z.
  3. Размер стола. Этим значением ограничивается размер заготовки.
  4. Жесткость стола. Чем больше опор, тем меньшей будет вибрация во время работы.
  5. Мощность двигателя. Тут все зависит от того, какое количество заготовок вы планируете обрабатывать. Для домашнего использования хватит устройства, мощность которого составляет 1 кВт.
  6. Шпиндель. Он отвечает за скорость оборотов резака.
  7. Наличие ЧПУ и дополнительных приспособлений.
  8. Тип системы охлаждения.

Обратите внимание также и на вид управления. Естественно, не стоит забывать о габаритах устройства. Если у вас маленький гараж, то лучше отдать предпочтение настольному варианту. Учтите, что вся механика должна быть очень хорошо закреплена.

Правила безопасности при работе со станком

Независимо от того, какие вы приобрели фрезерно-гравировальные станки (3D или стандартные), несоблюдение техники безопасности во время работы может привести к серьезным травмам: глубоким порезам, переломам или более серьезным повреждениям. Поэтому во время обработки изделия нужно соблюдать такие правила:

  • Работайте только в защитной форме, перчатках и очках. Одежда должна быть застегнута до самой шеи. Волосы необходимо спрятать под шапочку.
  • Проверьте целостность деталей станка, прочность соединений. Если есть недостатки, то аппарат включать не стоит.
  • Учтите, что аппарат должен быть заземлен. В противном случае не исключается поражение электрическим током.
  • Важно правильно установить фрезу. Прочно зафиксируйте ее в патроне.
  • Уберите с рабочего стола все лишние инструменты или вещи.
  • К движущимся частям станка прикасаться руками запрещено.
  • Металлическую или древесную стружку со стола нужно смахивать специальной щеткой.
  • Во время работы рядом не должны присутствовать посторонние люди, особенно те, которые не разбираются в действии аппарата. Они могут отвлечь вас, что приведет к получению травмы.
  • Следите за поведением аппарата во время работы. Если он сильно перегревается, то не нагружайте его слишком сильно. Это приведет к поломке оборудования.

Как видите, представленные аппараты используются в разных сферах жизнедеятельности человека, и без них его жизнь существенно осложнилась бы. Но выбирать и использовать устройство следует правильно. Иначе вы рискуете зря выбросить деньги на покупку бесполезной вещи. Удачи!

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
