3D фрезерный станок с ЧПУ по металлу: особенности эксплуатации

Зд фрезерный станок по металлу с ЧПУ — это компактная машина, предназначенная для обработки металла, снабженная числовым программным управлением (ЧПУ) или имеющая лазерный сканер.

Она позволяет выполнить гравировальные работы, углубления или разрезы в металлической заготовке в соответствие с заданными параметрами в автоматическом режиме.

Ранее все детали обрабатывались вручную, что сказывалось на проценте брака, сейчас же фрезерование производится по уже заранее подготовленному алгоритму — программе (в нее закладываются чертежи изделий, глубина и величина разрезов) в автоматическом режиме.

Это непосредственно сказывается на качестве готовых изделий. Вообще же, на фрезерных станках традиционно выполняют гравировальные работы, производят сувениры.

 На некоторых моделях фрезеровочных станков можно обрабатывать как изделия из меди, латуни, алюминия и прочих металлов, так и из дерева, пластика и других материалов.

Современный 3d фрезерный агрегат по металлу с ЧПУ требует для работы с ним не только написания программы, а также квалифицированные кадры, способные это обеспечить.

Автоматические фрезерные установки, имеющие 3d сканер для фрезерного станка и выполняющие гравировальные работы, в Европе используют достаточно давно, более 20 лет.

В России их освоение начато относительно недавно, всего лишь последние 10 лет.

Способы фрезеровки

Работы по металлу выполняет 3d станок режущим элементом, которым является пила, оснащенная большим количеством мелких прочных зубьев.

Для некоторых деталей, кроме гравировальной обработки, требуется еще шлифование, которое обеспечивает гладкость заготовок, чтобы при соединении деталей не возникало зазоров.

Часто подобное фрезерование используется при изготовлении запасных автомобильных деталей, элементов двигателя.

Гравировальные работы можно поделить на несколько типов, различающиеся между собой вариантами размещения заготовки и расположением по отношению к детали режущего элемента.

Фрезеровальные работы по листовому металлу делают в ручном режиме, так как этот способ проще и дешевле, чем написание программы для станка с ЧПУ.

Пилу заменяют в этом случае на дрель, оснащенную специальными насадками.

Можно использовать лазерный сканер, но в этом случае обработка листового металла должна производиться на станке с блоком управления. Это предотвратит брак заготовки.

И все-таки, наиболее часто металл фрезеруют следующими методами: используя станок с ЧПУ, с помощью лазера и с помощью 3д обработки.

На отечественных предприятиях ЧПУ обработка является одной из самых востребованных.

Для фрезеровки используют обычный станок с блоком управления. Нередко фрезеровочный станок разрабатывается внутри производства, в соответствие с потребностями предприятия.

Алгоритм гравировальной работы загружается в блок управления, и программа начинает «диктовать» станку процесс фрезеровки.

Благодаря этому способу, количество брака снижается до минимума.

Видео:

Брак может возникнуть по двум причинам: заготовка будущей детали была некачественной изначально, либо алгоритм процесса работы был неправильно рассчитан.

3d станок выполняет обработку металла на основе предварительно смоделированной на компьютере 3д-модели детали и заготовки к ней.

3д фрезерный станок стоит дороже других, однако детали на нем более совершенны по причине того, что 3д дает возможность задать точные гравировальные настройки для будущей детали.

К сожалению, 3д станки не могут выполнять «округлую» фрезеровку, ее делают с помощью лазерных и шлифовальных способов.

В последнее время «округлую» фрезеровку начинают внедрять в 3д метод, но пока детали не отличаются качеством.

Фрезерование с помощью лазера выполняется на станках с ЧПУ, оснащенных специальной установкой.

Это оборудование достаточно дорогое, однако, если используется лазерный сканер, нет необходимости делать шлифовальную обработку готовой детали.

Фрезерование металла с помощью лазера одно из самых точных, так как параметры обработки можно задавать мельчайшие.

Недостатком станка с лазерной установкой является то, что гравировальные работы в глубину лазерный сканер не производит, так как для этого требуется большая мощность оборудования и достаточно большой отрезок времени.

Лазерный сканер подразделяется на следующие виды. Тепловой лазер, работает по принципу выжигания отверстия в металле.

Возникающие после остатки плавильных материалов снимают шлифовальщиком, а в некоторых случаях бумагой.

И шлифовальный лазерный сканер, который обрабатывает поверхность заготовки по принципу пилы или наждака, делая несколько подходов.

Второй тип лазера делает работу дольше, но качественнее. Подобная технология встречается в России только на нескольких крупнейших металлокомбинатах.

Почему предприятия предпочитают станки с ЧПУ?

Фрезеровка металла на станке с ЧПУ значительно удешевляет процесс производства, один оператор, работая на станке с блоком управления, заменяет 5 рабочих, выполнявших эту же работу вручную.

Второй причиной, несомненно, является снижение брака до минимума, в то время как брак при ручной фрезеровке составляет 25-30%.

Наиболее точно выполняет обработку металла лазерная установка, однако спектр ее возможностей ограничен, поэтому ее используют только для обработки поверхности маленьких элементов, например деталей для цифровой техники.

Видео:

Если у вас возникла потребность во фрезерных работах, советуем обращаться на металлообрабатывающее предприятие, использующее современную технику, например 3д фрезерный станок или станок с ЧПУ, имеющий лазерный сканер.

Ручная обработка металла продолжает существовать, но, как правило, детали, выполненные «кустарным» способом, не всегда качественные и точно соответствуют заданным параметрам.

Какие бывают фрезеровальные устройства?

Итак, фрезерное оборудование предназначено для обработки различных изделий из металла и других материалов.

Работа производится специальным резаком – фрезой, который вращательным движением обрабатывает заготовку, перемещаемую горизонтально поступательными движениями.

Лезвия на фрезе могут располагаться продольно, поперечно или на торце инструмента, резак обязательно оснащен осью вращения.

В зависимости от вида выполняемых работ различают:

  • Консольно-фрезерные станки – это универсального типа фрезерные агрегаты, имеющие стандартную консольную компоновку с горизонтальным или вертикальным расположением шпиндельного узла. Их различают по мощности электрического привода и размеру рабочего стола. Этот тип станков по металлу с ЧПУ бывает настольного вида, что позволяет использовать его в домашних условиях. Рабочий стол такого настольного станка бывает следующей величины — 500х500 мм, а электропривод обладает мощностью менее 1кВт;
  • Оборудование непрерывного действия – это фрезерные установки барабанного или карусельного типа. Благодаря барабану или карусели происходит чередование фрез, что дает возможность не делать смену фрезерной головку и не останавливать технологический процесс, что значительно увеличивает производительность труда. Фрезерные станки карусельного или барабанного типа используют преимущественно на производстве;
  • Фрезерно-гравировальные или фрезерно-копировальные станки – оборудование, на котором обработка металла происходит по ранее заготовленному шаблону. Часто используют для изготовления партий идентичных деталей или одинаковых изделий. Кроме этого, с помощью этих устройств наносят на поверхность деталей различные узоры, рисунки или надписи. Распространены в рекламной индустрии и мебельном производстве при выполнении гравировальных работ;
  • Фрезерный станок с ЧПУ и программным блоком – фрезерный агрегат, выполняющий фрезеровальные работы в автоматическом режиме, благодаря компьютерной программе и управлению станком электронным процессором. Эти станки выполняют весь функционал фрезерно-гравировальных и фрезерно-копировальных работ. Отличаются высокой производительностью и точностью фрезерной обработки изделий, позволяют внедрить на производстве 3д-технологии.

Видео:

Советы по выбору фрезерных станков

Если вы планируете приобрести фрезерный станок для производственных целей, либо для домашнего конструирования, то предлагаем вам воспользоваться следующими советами:

  • Определитесь с задачами, которые будете выполнять на оборудовании. Вид фрезерного устройства должен им соответствовать;
  • Оцените разные типы фрезерного оборудования с двух сторон: проанализируйте их преимущества и их недостатки;
  • Выбирая размер рабочей поверхности фрезерного станка, определитесь, каких размеров детали вы планируете обрабатывать на нем. Чем больше деталь, тем больше должен быть рабочий стол;
  • Чтобы будущее изделие было удобно закреплено на станке, он должен быть обязательно оснащен Т-образным пазом;
  • Изучите внимательно технические характеристики изделия, в частности, мощность электрического привода. Фрезерные станки с большой мощностью не пригодны для работы в домашних условиях;
  • Выбирая станок, не забудьте про его функциональность, а именно, какие задачи и функции будут выполнимы для данного устройства;
  • Если вы планируете приобрести фрезерную установку для домашнего использования или малого предприятия, то вам подойдут настольные или мини фрезерные станки с ЧПУ;
  • Обратите внимание на широкоформатное оборудование, если вы планируете приобрести фрезерный станок для крупного производства;
  • Не переплачиваете за функции, которые вам не нужны. Выбирайте фрезерное оборудование той функциональности, которая будет использоваться вами в работе;
  • Срок гарантии и техническое обслуживание – это один из главных критериев выбора производителя станка.

rezhemmetall.ru

Чем различаются фрезерные станки с ЧПУ по металлу?

Универсальные фрезерные станки с ЧПУ по металлу подходят для решения обширных задач производства. CNC-технологии постоянно развиваются, а структура управления реза совершенствуется для реализации сложных движений фрезы. Постоянно повышается спрос на высокоскоростные машинные обрабатывающие центры. Полностью автоматизированное управление позволяет не вмешиваться в процесс производства длительное время, что сокращает простои оборудования и повышает эффективность работы.

Зачем нужна модернизация производства?

Фрезерные станки с ЧПУ по металлу производятся в западных странах, Корее, Японии, России. Широкий ассортимент технологичной продукции позволяет подобрать идеальное решение для бизнеса.

Целями модернизации старого оборудования являются:

  • Повышение конкурентной способности предприятия за счет улучшения качества выпускаемой продукции.
  • Современная электроника сокращает время обработки деталей, повышает точность размеров. Технологическая программа преобразуется в автоматическом цикле прямо на станке, сразу после загрузки в приложение изображения установленного формата.
  • Обновленные фрезерные станки с ЧПУ по металлу могут работать в 5D режимах, создавая неповторимые контуры, которые невозможно воспроизвести на ранее представленных моделях.
  • Повышается жесткость конструкции станка, а, следовательно, обрабатываются более твердые сплавы с высокой скоростью.

Критерии выбора

Желательно, чтобы фрезерные станки с ЧПУ по металлу имели подходящие под условия параметры. Ведь завышение требований приводит к увеличению стоимости установок. Поэтому лучше выбирать характеристики оптимальные, под нужды производства. Однако нужно учитывать и возможность модернизации станка в будущем.

Фрезерный станок по металлу с ЧПУ имеет основные параметры, которые максимально влияют на результирующую стоимость изделия:

  • Габариты стола для удержания заготовки и его материал: алюминий, дерево.
  • Мощность шпиндельного узла.
  • Количество осей.
  • Вид охлаждения рабочей зоны.
  • Способ предоставления информации о рабочем процессе: на мониторе, с помощью ПК.
  • Тип подшипников, направляющих, системы смазки, зажимных кулачков.

На что обратить внимание при осмотре комплектующих частей?

Фрезерный станок по металлу с ЧПУ должен отвечать требованиям высокой жесткости деталей. Часто портальные системы стараются изготовить из наборных конструкций. Но такие конструктивные решения не гарантируют достаточной надежности узла. Нужно обращать внимание на то, чтобы несущие части изготавливались литыми, для них выбирается чугун.

Алюминиевые несущие части можно выбирать, только если фрезерный станок с ЧПУ по дереву. По металлу из аналогичного материала изготавливают переносные модели, чтобы добиться снижения веса установки. Но такое решение накладывает ограничение на тип обрабатываемого материала.

Электрические узлы не менее важны для обработки точных изделий из металла. Распространены шаговые двигатели, но более приемлемыми являются серводвигатели. Однако последние детали станка – более дорогостоящие. В конструкции первых моторов существует ряд недостатков. Одним из таких является «пропуск шага» во время движения оси, что скажется на качестве выпускаемой детали.

Дополнительные параметры

Фрезерный станок (ЧПУ) по металлу управляется контроллером, который в разных моделях отличается по производительности, интерфейсу связи с ПК. Часто об этом мало задумываются при выборе малогабаритных версий. Но для обрабатывающего центра этот узел является основным. Огромное количество дополнительных осей требуется контролировать в реальном времени, что занимает большую часть ресурсов системы.

Часто в станках разделяют задачи на несколько контроллеров: один занят процессом обработки, а дополнительные отслеживают положение датчиков, осуществляют связь с периферийными модулями, воспроизводят текущий процесс на экране монитора. Последние версии станков оснащаются полноценными компьютерами, что не требует подключения внешнего ПК.

Компактные модели

Переносные станки используются для производства запчастей, макетов, разовых уникальных деталей. Они применимы в мебельной промышленности, автомастерских, для бытовых нужд.

Такие модели можно использовать для следующих целей:

  • раскроя листового материала — портальные системы;
  • производства печатных плат;
  • изготовления рекламных щитов, макетов;
  • мелкоштучного производства деталей с заказным рисунком.

Компактные модели фрезерных и гравировальных станков быстро разбираются, помещаются в багажнике легкого автомобиля и моментально собираются на новом месте. Питание электрической части рассчитано на обычную сеть 220 В частотой 50 Гц через стандартную розетку, что позволяет подключаться в гараже, на улице с помощью удлинителя и даже дома.

fb.ru

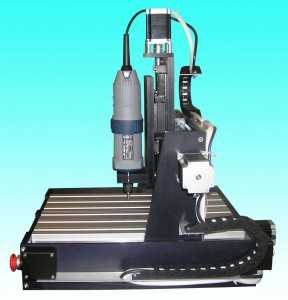

Настольный фрезерный станок с ЧПУ по металлу

Настольные фрезерные станки с ЧПУ по металлу незаменимы на мелкосерийных производствах, которые занимаются изготовлением механизмов и деталей для различного рода транспорта.

Если ранее настольный фрезерный станок мог эксплуатироваться только в ручном режиме, затем в автоматизированных условиях, то на сегодняшний день массовая компьютеризация оборудования позволила перевести подобные установки в категорию агрегатов с возможностью применения ЧПУ.

Принцип эксплуатации и особенности конструкции

С помощью настольных фрезерных станков можно обрабатывать заготовки из различных материалов, например, камня, пластика, металла, керамики или дерева.

В любом из указанных материалов настольные фрезерные станки позволяют проделывать отверстия нужного диаметра и конфигурации.

Их применение дает возможность не только провести качественный разрез изделия, но и с точностью рассчитать промежуточное расстояние между отверстиями.

Подлежащие фрезерной обработке заготовки, фиксируются на столе, затем станок с помощью фрезы и за счет вращательных движений обрабатывает материал.

Особенности конструкции настольных фрезерных станков позволяют разделить оборудование на два типа:

  • консольный фрезерный станок – к данной категории относятся вертикальные, горизонтальные и широкоуниверсальные установки;
  • бесконсольный фрезерный станок – представляет собой вертикальные и горизонтальные устройства.

Первый тип станков считается самым востребованным, следственно, более распространенным.

Отличие настольного фрезерного станка сводится к наличию консоли, за счет которой в данном случае удерживается заготовка.

При этом от шпинделя станка не требуются никакие действия, так как консоль, перемещаясь по станине, полноценно выполняет назначенные ей функции.

Настольный бесконсольный фрезерный станок с ЧПУ имеет отличия, которые заключаются в возможности перемещения стола с зафиксированной на нем заготовкой только вдоль и поперек.

В данном случае шпинделю надлежит выполнять разные движения, включая вертикальные.

ЧПУ (числовое программное управление) используется для проведения технологических операций, заранее указанных на специальном информационном носителе.

Для настольных станков с ЧПУ было разработано несколько типов программного обеспечения:

Позиционное программное обеспечение – используется для расточных и сверлильно-фрезерных установок, в процессе работы на информационный диск заносится только местоположение конечных точек.

Контурное программное обеспечение – разработано для круглошлифовального оборудования с ЧПУ, работает по указанной траектории.

Комбинированная программа – разработана для настольных фрезерно-токарных установок с ЧПУ, многоцелевого назначения, совмещает в себе две вышеуказанных компьютерных программы.

Видео:

Многоконтурная программа – считается сложной, так как наделена свойством, управлять всеми существующими функциями, которыми обеспечен настольный фрезерный станок.

Именно для широкоформатных фрезерных установок с возможностью эксплуатации ЧПУ применяется данный тип программы.

Виды и преимущество применения фрезерных станков с ЧПУ

В отличие от простого автоматического сверлильно-фрезерного станка по металлу, настольный станок с ЧПУ имеет массу преимуществ.

Среди них возможность оперативного изготовления деталей со сверхточными контурами.

При этом не требуется присутствие специализированных сотрудников, достаточно оператора, который своими руками поставит задачу на выполнение с помощью компьютерной программы.

Применение оборудования с ЧПУ возможно как в производственной, так и в бытовой сфере, где индивидуальный потребитель может своими руками задать устройству определенную задачу.

Конечно, цена на такое оборудование с ЧПУ будет значительно выше.

На данный момент существуют следующие разновидности фрезерных станков с числовым программным обеспечением:

  1. установка с ЧПУ по металлу;
  2. станок с ЧПУ по дереву;
  3. фрезерно-гравировальный станок с ЧПУ.

Настольные фрезерные установки по металлу, применяют для обработки изделий выполненных с использованием разных типов стали.

В зависимости от сложности конструкции, цена на оборудование по обработке металла, может составлять 450$ и выше.

При этом данную категорию установок по металлу с ЧПУ, подразделяют еще на 5 видов:

  1. настольно-фрезерная установка;
  2. фрезерно-обрабатывающая;
  3. широкоуниверсальная;
  4. фрезерно-токарная;
  5. сверлильно-фрезерная.

Выполнить фрезеровку деревянных заготовок позволяют настольные станки по дереву.

Свое применение установки нашли в мебельной промышленности и в производственных сферах, где требуется обработка пластика, алюминия, акрила и других мягких материалов.

Цена на бытовое оборудование по обработке дерева доходит до 400 $.

Видео:

Гравировальный фрезерный станок с числовым программным управлением применяют для фрезерования и гравировки бетонных заготовок, а также изделий из разного типа камней.

Гравировальный станок нашел свое применение при изготовлении декоративных колонн, статуэток и в реализации других дизайнерских решений.

Также гравировальный станок востребован при изготовлении наружных рекламных вывесок.

Гравировальный станок позволяет добиться нужной рельефности изображений на заготовках из различных материалов. Например, с его помощью выполняются штампы для полиграфии.

В ювелирном деле гравировальный станок незаменим при изготовлении форм для литья, при инкрустации и изготовлении медалей.

В обувной промышленности гравировальный станок применяют для производства лекал, различных шаблонов и форм для литья.

Цена на гравировальный станок с ЧПУ составляет примерно 4000$.

Сверлильно-фрезерные установки, по сути, способны заменить два станка с узкоспециализированным назначением.

Благодаря чему сверлильно-фрезерные станки не требуют много места в производственном цеху, и позволяют экономить на покупке оборудования. Так как цена двух совмещенных устройств в одном в любом случае будет ниже.

Сверлильно-фрезерные станки позволяют качественно нарезать резьбу, сверлить отверстия нужных диаметров, выполнять горизонтальную и торцевую фрезеровку изделий, осуществлять зенкерование.

Помимо масштабных производств, сверлильно-фрезерные установки пользуются спросом в сфере малого бизнеса, которые предоставляют потребителю услуги обработки металла.

Приемлемая цена также позволяет приобретать сверлильно-фрезерные устройства и для бытовых целей.

При этом очень часто умельцы своими руками пытаются изготовить сверлильно-фрезерные устройства в домашних условиях.

На данный момент цена производственной сверлильно-фрезерной установки может составлять свыше 1500$.

При этом не рекомендуется приобретать настольное фрезерное оборудование, не изучив существующие предложения на рынке, особенно если его цена слишком высока.

При этом цена не всегда является тем фактором, которым необходимо руководствоваться при выборе.

Главное — это оценить качество агрегата, определиться с нужной мощностью, выбрать установку с подходящей скоростью обработки материала.

Можно ли собрать настольный фрезерный станок самостоятельно?

Имея под рукой необходимые комплектующие элементы, настольную фрезерную установку можно собрать своими руками.

Но чтобы воспроизвести своими руками конструкцию установок с ЧПУ по металлу, которые на сегодняшний день используются в производственной сфере, недостаточно обладать опытом, нужно приобрести дополнительное оборудование для своей мастерской.

Видео:

Именно по этой причине многие мастера не могут своими руками изготовить фрезерное устройство, которое позволило бы решать ряд производственных задач.

Если необходимое оборудование имеется, то прежде чем приступить к сборке установки с ЧПУ своими руками, нужно решить, для каких целей она будет использоваться.

Впоследствии, исходя из этого, можно будет приступить к выбору и покупке конструкционных материалов, необходимых электроэлементов и электронной схемы управления для создания станка своими руками.

При этом не стоит забывать о нужной жесткости конструкции.

Ведь если настольный фрезерный станок с числовым программным управлением будет использоваться для обработки металла, тогда к нему должны предъявляться более высокие требования, чем к станку по обработке дерева.

rezhemmetall.ru

Фрезерный станок с ЧПУ по металлу

Общие сведения

Современный фрезерный станки с ЧПУ

Фрезерный станок с ЧПУ – это устройство с программным обеспечением по обработке металла, специализирующееся на сложных операциях: нанесение штампов, пресс-форм и обработка тонколистового металла. Помимо этого, аппарат способен выполнять сверлильные и разверточные работы.

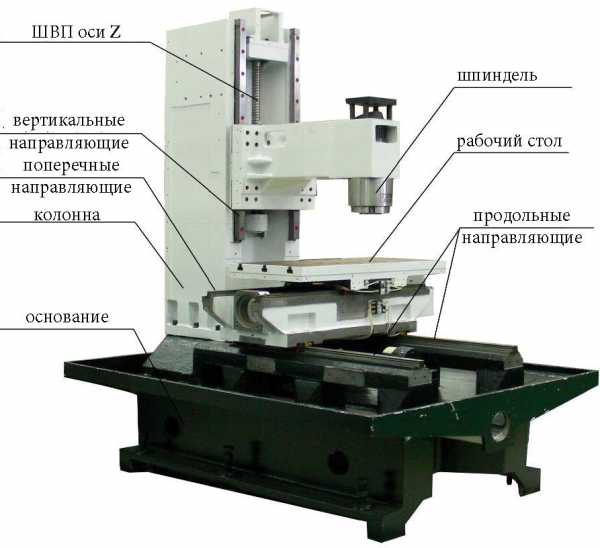

Схема и описание фрезерных станков

Все станки условно делятся на вертикальные и горизонтальные. Вертикальные установки считаются более универсальными, поэтому их чаще используют для выполнения сложных операций. Горизонтальные станки применяют для обработки корпусных и крупногабаритных изделий.

Устройство фрезерных станков с ЧПУ по металлу ничем не отличается от обычных. Однако наличие компьютерного обеспечения значительно увеличивает качество, скорость и точность обработки металлических изделий. Оборудование с программным обеспечением классифицируется по такому принципу:

  • По способу передачи заготовки на рабочую поверхность – ручной или автоматический;
  • По количеству резочных инструментов – с одним или множеством элементов;
  • По дислокации шпиндельного узла – есть горизонтальные и вертикальные;
  • По количеству перемещений бабки.

Также фрезерный станок с ЧПУ классифицируется по назначению. Встречаются вертикально-фрезерные, универсальные, продольно-фрезерные или консольные типы устройств.

Фрезерный станок с ЧПУ

Большинство современных аппаратов работают на асинхронных электрических двигателях. Этот вид двигателей легко переносит многочасовые нагрузки и требует немного времени на обслуживание.

Устройство станка

Компьютеризированное оборудование по металлу отличается своей конструкцией, в зависимости от предназначения. Однако базовая сборка, несмотря на многочисленные усовершенствования, остается прежней.

Станина бывает двух видов: монолитная или сварная. Изготовление монолитной станины считается более дешевым, поэтому она устанавливается на станках для грубой обработки крупногабаритных изделий. Сварная конструкция подходит для выполнения сложных операций по обработке металла.

Устройство фрезерного станка с ЧПУ

Направляющие скольжения отвечают за перемещение режущих элементов, точность и надежность их фиксации. Необходимо отметить линейные направляющие, отличающиеся крепостью и высокой точностью перемещений. Инновационная технология обеспечивает высокую скорость и точность передвижения режущих элементов.

Шпиндель бывает двух типов: ременным и механическим. Шпиндель на ремне работает тише, чем механический. Второй тип шпинделя способен развивать большую мощность – до 100 оборотов/мин. Механический тип крепления шпинделя встречается в аппаратах, работающих с большими объемами материала.

Современный много функциональные станки с ЧПУ





Преимущества станков с ЧПУ

Фрезерный станок с ЧПУ качественным образом отличается от обычных моделей. Главными достоинствами передового оборудования является высокая скорость и точность работ. Второй отличительной чертой компьютеризированного оборудования считается высокий уровень автономности, что позволяет набирать работников с минимальными знаниями в сфере обслуживания высокоточного устройства.

Дополнительные преимущества системы ЧПУ

Аппарат с ЧПУ по металлу может использоваться как в промышленных масштабах, так и небольших домашних хозяйствах. Современное компьютеризированное фрезеровальное оборудование представлено такими видами аппаратов с ЧПУ:

  • Фрезерно-гравировальный;
  • Аппарат для обработки дерева;
  • Станок по металлу.

Фрезерные станки с программным обеспечением – это дорогое оборудование со сложной конструкцией. Поэтому их разнообразие принято делить на несколько подгрупп:

  • Фрезерно-токарные станки, которые применяются в сфере малого бизнеса. Часто устанавливаются в частных мастерских. Устройство этого типа специализируется на шлифовании, обточке металлических заготовок, а также всех видах точения и резания; Напольная фрезерно-токарная установка
  • Фрезерно-настольный. Оборудование этого типа используется для обработки дерева. Их широко применяют в деревообрабатывающей промышленности, особенно где требуется дополнительная обработка по металлу или акрилу;
  • Сверлильно-фрезерный. Устройство с ЧПУ этого типа заменяет несколько узкоспециализированных аппаратов. Отличительной чертой такого оборудования являются компактные размеры, невысокая цена и большой набор возможностей: сверление отверстий разных диаметров, нарезание резьбы, зенкерование, торцевание и фрезеровка по металлу; Универсальная установка фрезерной обработки по металлу
  • Универсальный станок – это самое дорогое оборудование, способное выполнять большую часть операций по обработке металла. Характеризуется высоким уровнем автономности, большими габаритами и объемом потребляемой энергии;
  • Фрезерно-обрабатывающий аппарат предназначен для работы в разных сферах производства. Его применяют в небольших мастерских или огромных промышленных центрах. Усовершенствованные модели применяются даже в аэрокосмической промышленности. Устройство этого типа способно работать даже со сложной 3D-поверхностью.

Особенности обработки деталей на станках с ЧПУ

Несмотря на высокий уровень автоматизма, фрезерный станок с ЧПУ перед запуском требует небольшой подготовки. В обязанности оператора входит подготовка рабочего места и настройка траектории движения режущих и сверлящих элементов.

Резец фрезерного станка

Большинство современных станков способно выполнять ряд таких операций по обработке металлических изделий:

  • Обтачивание цилиндрических изделий;
  • Фрезерование ровных и криволинейных плоскостей;
  • Резка, сверление и зенкерование.

Перечисленные работы выполняются во всех трех измерениях оси координат. Стоит отметить, что более дорогие версии станков способны обрабатывать детали в 4–5 осях координат.

Станок вертикально-фрезерный с ЧПУ F150

Например, фрезерный станок с компьютерным обеспечением способен обрабатывать заготовку вокруг заданной оси относительно другой заготовки.

Как выбрать качественный станок?

Фрезерный аппарат с ЧПУ постепенно завоевывает все отрасли промышленности, благодаря своим сильным сторонам. Понятное дело, что сделать выбор такого сложного оборудования достаточно тяжело. Поэтому к этому вопросу необходимо подойти со всей серьезностью.

Классификация станков
  • Взгляд в будущее. Технологии постоянно меняются, поэтому станок необходимо подбирать с учетом того, что некоторые его возможности будут показывать результат даже через 5–10 лет;
  • Учитывайте материал, с которым вам придется постоянно работать. Так вы сможете более точно подобрать рабочую зону и при необходимости произвести модификацию станка;
  • Не спешите покупать дорогостоящее оборудование, пока полностью не изучите принцип его устройства. Доскональное понимание принципа работы позволит объективно посмотреть на возможности станка;
  • Портал должны быть из качественных материалов. Отдавайте преимущество порталам из толстой стали, она не позволит станине вибрировать и деформироваться. Категорически не советуем выбирать фрезерный аппарат с алюминиевым порталом;
  • Ход шпинделя должен быть максимальным.

Реклама партнеров

Видео: Финал проекта фрезерный станок с ЧПУ

promtu.ru

Фрезерный станок по металлу с ЧПУ: особенности, конструкция, применение

Для получения изделий из металла или дерева часто применяется фрезерный станок. Он характеризуется тем, что может применяться для механического снятия материала с поверхности. Рассматривая современное оборудование, следует отметить фрезерный станок с ЧПУ по металлу. Установленный блок числового программного управления позволяет вносить программу обработки заготовки для получения определенного изделия. Фрезеровальное оборудование характеризуется довольно большим количеством особенностей, о некоторых из них поговорим подробнее.

Особенности фрезерного станка с ЧПУ

Фрезерный станок с числовым программным управлением может применяться для обработки поверхности торцевыми и концевыми фрезами. При этом зачастую получают изделия корпусного типа. При изменении инструмента есть возможность проводить сверление и развертывание.

При рассмотрении конструктивных особенностей можно отметить, что настольный фрезер с ЧПУ несущественно отличается от обычных моделей.

Однако блок ЧПУ определяет следующее:

  1. Повышается точность фрезерования. К производству подобного оборудования предъявляется довольно большое количество требований, к примеру, все узлы должны быть расположены с высокой точностью относительно друг друга. Кроме этого, конструкция должна обладать повышенной жесткостью.
  2. Применяя фрезерно-токарный станок с ЧПУ по металлу можно автоматизировать процесс обработки, за счет чего снижается время, требуемое для получения изделия. Перемещение всех узлов совершается в автоматическом режиме согласно заданной программе.
  3. Существенно снижается вероятность допущения ошибки на момент обработки, а также получения травмы. Это можно связать с тем, что оператору не нужно вручную управлять основными узлами, выполняются лишь операции по перебазированию.

Классификация фрезеровального оборудования проводится по типу используемого блока числового программного управления. Примером можно назвать следующие моменты:

  1. Способ подачи заготовки. В некоторых случаях проводится подача в ручном режиме, в других в автоматическом.
  2. Число координат перемещения бабки также имеет значение. С увеличением этого показателя можно существенно повысить качество обработки и функциональность оборудования.
  3. По количеству инструментов. Часто встречается программа обработки, при которой нужно проводить смену инструмента. Есть оборудование, которое способно самостоятельно заменить инструмент на нужный, в других случаях приходится делать это вручную.
  4. Месторасположение инструмента: вертикальное или горизонтальное. Чаще всего встречается случай вертикальной установки.

Выделяют также несколько различных типов ЧПУ. Основная классификация выглядит следующим образом:

  1. Замкнутые имеют специальные датчики, которые могут контролировать положение всех узлов. Они перемещаются по непрерывной схеме.
  2. Разомкнутые характеризуются тем, что для управления основными блоками устанавливается шаговый электродвигатель. При этом не возникает необходимость в наличии датчиков обратной связи.

Встречается также фрезерно -равировальный станок по металлу с рассматриваемым блоком управления. Вращение перенаправляется за счет различных приводов и редукторов, ременной передачи от электрических двигателей, которые также могут классифицироваться по достаточно большому количеству признаков.

Горизонтальный тип оборудования, как правило, применяется для обработки крупногабаритных изделий.

Но из-за узконаправленной специализации встречаются подобные фрезерные станки с ЧПУ крайне редко, так как вертикальные более универсальные в применении.

Большинство фрезерных станков характеризуется схожей конструкцией. Основные узлы:

  1. Станина является основным элементом, который объединяет все узлы. Она может быть литой или сварной. Сегодня чаще всего встречается литой вариант исполнения, так как он характеризуется высокой прочностью, жесткостью и надежностью. Сварной вариант исполнения подходит для оборудования, которое применяется при обработке деревянных заготовок. Это связано с тем, что при подобном фрезеровании возникает меньшая нагрузка. При изготовлении станины часто применяется сталь или чугун.
  2. Атрибутом практически любого фрезерного станка с ЧПУ можно назвать направляющие скольжения. Подобный элемент характеризуется высокой точностью размещения и жесткостью. Стоит учитывать, что перемещение основных элементов происходит за счет скольжения, поэтому нужно своевременно проводить замену смазывающего вещества.
  3. Основным элементом считается шпиндель. Именно он обеспечивает обработку заготовки. Как правило, он перемещается по направляющим, на момент обработки заготовка находится в неподвижном состоянии. Более сложные в исполнении модели характеризуются тем, позиция меняется одновременно у шпинделя и стола, на котором закреплена заготовка
  4. Магазин для инструментов применяется для автоматической смены. Он может иметь различную конструкцию.
  5. Большинство моделей имеет несколько электрических двигателей, от которых передается усилие. При рассмотрении их параметров уделяется внимание мощности, а также рекомендуемому напряжению. В последнее время получили широкое распространение двигатели 220 В, более мощное устройство комплектуется моделями 380 В.
  6. Система ЧПУ является основным элементом подобного фрезерного станка с ЧПУ. Именно он контролирует положение всех узлов относительно друг друга и самой заготовки. Классификация блоков программного числового управления может проводится по самым различным признакам.

Стоит учитывать, что встречается просто огромное количество различных специальных станков. Примером можно назвать фрезеровально-гравировальный или настольный вариант исполнения.

Сфера применения оборудования

Область применения фрезерных станков ЧПУ весьма обширна. Это связано с тем, что фрезеровка и гравировка позволяют получать точные изделия, получившие весьма широкое распространение. Основной областью применения подобных фрезерных станков с ЧПУ назовем:

  1. Машиностроительная область. Именно в цехах заводов машиностроительной области изготавливают корпусные и другие детали, которые можно получить только при фрезеровании. При этом достаточно важным параметром назовем производительность.
  2. Сегодня в сфере производства бытовых приборов также встречаются подобные станки. Примером можно назвать выпуск телефоном. Это можно связать с тем, что в подобной сфере ценится высокая точность обработки и качество получаемой поверхности, степень автоматизации процесса.
  3. Получил широкое распространение фрезерно-гравировальный станок по металлу с ЧПУ. Для украшения поверхности часто проводится нанесение рисунка. Гравирование также проводится по заданной программе.
  4. Домашние мастерские. Сегодня можно встретить подобное оборудование и в домашних мастерских, для чего производятся специальные модели. Они характеризуются относительно невысокой производительностью и габаритами, а также более низкой стоимостью.

В целом можно сказать, что сфера применения рассматриваемого оборудования весьма обширна. Именно этот момент определил появление просто огромного количества различных моделей, которые характеризуются своими определенными эксплуатационными характеристиками.

Рекомендации по выбору

В продаже встречается большое количество самых различных моделей фрезерных станков с ЧПУ. Именно поэтому возникают трудности с подбором подходящей модели для конкретной задачи. Рекомендации, по которым можно выбрать фрезерный ЧПУ по металлу, выглядят следующим образом:

  1. Для начала учитывается область применения. Примером можно назвать установку на производственных площадях или в домашней мастерской. От этого во многом зависят затраты на покупку.
  2. Следующий критерий выбора заключается в размерах обрабатываемых заготовок. Для изготовления больших изделий требуется станок соответствующих габаритов.
  3. Уделяется внимание тому, какие именно будут проводится операции. Довольно большое распространение получил токарно-фрезерный с ЧПУ по металлу. Он может применяться для выполнения стандартных фрезеровальных операций и токарного точения. Некоторые модели также могут использоваться для сверления и растачивания.
  4. Степень автоматизации процесса также имеет важное значение. Некоторые модели могут автоматически подавать заготовки в зону обработки, другие проводят перебазирования. Большинство станков ЧПУ проводят обработка только в нескольких плоскостях.
  5. Точность, которой можно достигнуть при применении оборудования, также варьирует в достаточно большом диапазоне. Этот показатель зависит от многих моментов: точности базирования всех узлов, жесткости станины и так далее.
  6. Размеры и вес конструкции также имеют важное значение. Для установки в промышленности подходит объемное оборудование, вес которого достигает несколько тонн. Его размещают на специальных плитах. Для домашних мастерских подходят устройства с небольшим весом и размерами, они устанавливаются на полу или столе, верстаке.
  7. Популярность бренда также имеет важное значение. Продукция известных производителей обходится намного дороже, что связан с высоким качеством продукта. Известные производители уделяют довольно много внимания тому, чтобы станки не выходили в продажу с серьезными дефектами. При этом подобные компании вкладывают довольно много средств в разработку современных технологий, за счет которых продукт выделяется на фоне других предложений.
  8. Не стоит забывать о том, что на подобные устройства должна распространяться гарантия. Если в первые годы появятся дефекты, не всегда самостоятельно получится их устранить.
  9. Возможность расширения функциональности. Встречается довольно большое количество различной оснастки, которая позволяет проводить определенную операцию. Кроме этого, за счет специальной оснастки можно повысить точность обработки.

В целом можно сказать, что только специалист может выбрать наиболее подходящий вариант исполнения станка. Кроме этого в продаже встречаются универсальные устройства, которые подходят для проведения большинства операций.

Часто можно встретить мнение о том, что можно изготовить подобную конструкцию самостоятельно.

Стоит учитывать, самодельный вариант исполнения характеризуется меньшими эксплуатационными характеристиками.

Поэтому в случае, когда нужно получить качественное и точное изделие лучше всего использовать профессиональные станки с ЧПУ.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

CNC-3040ASP Настольный фрезерный ЧПУ станок по металлу

ЧПУ станок CNC-3040ASP предназначен для обработки широкого спектра материалов различной твердости: цветные и черные металлы, текстолит, карбон, пластики, камень и др. Благодаря продуманной конструкции и качественным комплектующим имеет высокую точность обработки материалов и длительный срок службы при интенсивной загрузке.

Основные технические характеристики:

Материал станины станка – чугун
Рабочая область – 290*390*165 мм
Максимальная высота заготовки – 190мм
Размер стола – 300*400 мм
Направляющие – профильный рельс  20мм X/Z, 25мм Y
Повторяемость – 0,02мм.
Максимальная скорость перемещений – 3000мм/мин
Масса  –  230 кг

Гарантийный срок службы станка 12 месяцев.

Цена за полный готовый к работе комплект. В состав комплекта  входят:

1.Станок c системой смазки.
2.Блок управления станком.
3.Шпиндель 2,2кВт жидкостного охлаждения (6000 – 24000 об/мин), помпа охлаждения.

Кратко о станке и его элементах:

Станина

Основой станка является станина, выполненная из литых чугунных элементов, с последующей механической обработкой. Использование чугуна позволяет получить практически «монолитную» станину, что положительно сказывается при работе с особо прочными материалами. Все элементы станины имеют качественную фрезеровку для сопряжения между собой и установки конструкционных элементов ,таких как профильный рельс, элементы крепления ШВП и шаговых двигателей. Качество фрезеровки в данном случае определяет точность установки всех элементов станка, их соосность и параллельность.

Стол

Стол представляет собой массивную пластину отлитую из высококачественного чугуна. Поверхность стола отшлифована. Стол  имеет дополнительно фрезерованные пазы для крепления заготовок, тисков, поворотной оси и другой рабочей оснастки (Т-паз) и отверстие для слива СОЖ.

Механика

Механика ЧПУ станка заслуживает особого внимания. Все начинается с 20(X/Z) и 25(Y) мм профильного рельса. Профильный рельс это лучший выбор для построения основы механики высококачественного ЧПУ станка. Устанавливаются профильные рельсы в специально фрезерованные пазы на станине, что обеспечивает их абсолютную параллельность между собой по каждой из осей, а так же отсутствие перепада по высоте при установке. Рельсы крепятся большим количеством винтов и дополнительно прижимаются к станине специальными калеными цилиндрическими «сухарями». Такую конструкцию крепления рельс сложно реализовать на станках бюджетного сегмента из-за ее дороговизны и повышенных требований к обработке материалов.

По каждой из осей установлено по 4 подшипника линейного перемещения. Для повышения жесткости подвижных элементов сами подшипники закреплены на некотором расстоянии друг от друга. С одной стороны это несколько увеличивает габариты станка. С другой дает повышенную жесткость и отсутствие люфтов во всех плоскостях.
Все подвижные части ЧПУ станка приводятся в действие ШВП 1605 TBI. Весь станок приводится в движение шаговым двигателями NEMA 23 100мм.

Управляющая электроника

Управление шаговыми двигателями реализовано на дискретных драйверах Leadshine DM556. Данные драйверы имеют свой встроенный DSP процессор, контролирующий работу всего драйвера (отслеживание тока, дробление шага, антирезонансный алгоритм).  Компания Leadshine является на сегодняшний день одним из лидеров по производству драйверов шаговых двигателей.

Шпиндель

Данный станок имеет на своем борту высококачественный шпиндель мощностью 2,2 кВт жидкостного охлаждения. Управление производится частотным преобразователем, позволяющим производить регулировку оборотов режущего инструмента в диапазоне 6-24 тысяч оборотов в минуту.

Система смазки
Станок по умолчанию оснащен  полуавтоматической системой подачи смазки. Подача масла осуществляется к каждому подшипнику линейного перемещения и к гайкам ШВП. Регулировка подачм и количества подаваемой смазки регулируется специальным узлом дозирования и распределения. Использование системы смазки позволяет значительно увеличить рабочий ресурс подвижных элементов станка и улучшить эксплуатационные показатели.

Датчики

Станок оснащен концевыми индуктивными датчиками (X+/X-/Y+/Y-/Z+) Концевые датчики предназначены для обнуления машинной системы координат и поиска базовых точек станка. При серийном производстве использование концевых датчиков позволяет сократить время на настройку позиционирования станка. Так же датчики выполняют функцию лимитирования и ограничивают перемещение станка за пределы рабочей зоны, предотвращая сбой координатной системы.

Дополнительные опции (доступны под заказ):

-Установка низкооборотного шпинделя 2,2 кВт с повышенным крутящим моментом на валу (на низких оборотах) и частотой вращения 1-8 тысяч об./мин. Такой шпиндель прекрасно подойдет для обработки твердых металлов специализированными фрезами.

-Установка системы подачи СОЖ в зону реза и ванны с дополнительной помпой. Использование СОЖ повышает производительность при обработке металлов и камня.

-Датчик инструмента. Помогает с высокой точностью настроить положение режущего инструмента по высоте, относительно обрабатываемой поверхности.

-Поворотная ось. На данный станок возможна установка дополнительного поворотного механизма, для 4х осевой обработки деталей сложной формы.

-Установка серво-шаговых двигателей.  Серво-шаговый привод отличается от классического наличием цепи обратной связи с энкодером и гибким токовым управлением режимами работы двигателя. Использование серво-шаговых двигателей позволяет повысить производительность станка при интенсивной работе за счет снижения количества сбоев по причине пропуска шагов. Так же использование серво-шаговых двигателей позволяет работать с бОльшими скоростями и ускорениями, по сравнению с обычными шаговыми двигателями, что положительно сказывается на скорости обработки.

-Установка высокоточной ШВП 1605 с дополнительной гайкой и «системой предварительного натяжения». Эта система обеспечивает полную компенсацию люфта ШВП в продольной плоскости, а так же имеет лучшее распределение нагрузки при движении, т. к. вся нагрузка распределяется фактически по двум независимым гайкам.

-Компьютер. Поиск стабильно работающего ПК для ЧПУ является непростой задачей. Компьютер предлагаемый нами протестирован и настроен для работы со станком, имеет на борту все необходимые для работы программы.

Скачать руководство по эксплуатации

Полезные ссылки по работе со станками с чпу:

Коллекция работ выполенных на станках

cncmodelist.ru

Настольные фрезерные станки по металлу с ЧПУ

Фрезерные станки с ЧПУ и ручным управлением



Фрезерные станки относятся к оборудованию для обработки металла. С помощью фрезерного станка по металлу выполняется разметка, расточка, сверление и ряд других операций. При этом данное оборудование позволяет работать различными видами заготовок, например, с коническими, цилиндрическими, плоскими, дисковыми и пр., в том числе, обрабатывая наклонные поверхности.

Вертикальные, горизонтальные, универсальные, вертикальные с ЧПУ

Станки фрезерные предназначены для горизонтального фрезерования изделий цилиндрическими, дисковыми, фасонными и другими фрезами и вертикального фрезерования торцевыми, концевыми, шпоночными и другими

фрезами.

На фрезерных станках возможно выполнение разнообразных расточных, сверлильных, разметочных и других операций, обработка горизонтальных и наклонных плоскостей, пазов, углов, рамок.

Вертикальные, горизонтальные, универсальные, вертикальные с ЧПУ

Модель              Размер стола, мм          Ось X, мм           Ось Y, мм           Ось Z, мм           Пределы частот вращения шпинделя, об/мин

6K11

250×1000            710         250         400         16-1600

6K12

320×1250            850         250         400         16-1600

FSS-450R

400×1600            1120      345         400         28-1400

6К81Г

250×1000            710         250         400         16-1600

6К82Г

320×1250            850         250         400         16-1600

FU-450R

400×1600            1120      345         400         28-1400

СФ676

250×800               450         —           380         63-2040

ДФ6725

250×630               400         320         400         63-2800

6К81Ш

250×1000            710         250         400         16-1600

6К82Ш

320×1250            850         250         400         16-1600

ОРША-Ф32Ш

320×1400            840         320         370         25-2000

FU-450R ApUG

400×1600            1120      345         630         28-1400

Фрезерные станки First (Тайвань)

Фирма LONG CHANG MACHINERY CO., LTD. основана в 1958 году, в г. Тайшунг, Тайвань. В настоящее время фирма выпускает большую гамму фрезерных станков под торговой маркой «First» — вертикальных, широкоуниверсальных, оснащенных современными системами УЦИ и ЧПУ.

Основными видами фрезерных станков являются:

Универсальный станок. Имеет поворотный стол, работает с горизонтальными и вертикальными заготовками, обрабатывает винтовые заготовки, фрезерует пазы, и углы. Является незаменимым оборудованием крупных производств.

Широкоуниверсальный станок. Представляет собой модификацию горизонтального станка с дополнительной шпиндельной головкой, которая свободно поворачивается на любой угол, позволяя проводить обработку нестандартных и сложных заготовок. Востребован в типографиях и точных производствах. Широкоугольный фрезерно-гравировальный станок с ЧПУ позволяет быстро вырезать печати, штампы и т.д.

Продольно-фрезерные станки. Чаще всего применяются для торцевания крупногабаритных деталей. Приставляют собой одно- или двухстоечные станки портального типа.

Станок горизонтально консольный фрезерный. Аналог универсального, не имеющий поворотного станка. Обработка заготовок только в горизонтально плоскости параллельно столу.

Вертикальный фрезерный станок, с ЧПУ и без. Имеет вертикально расположенный шпиндель, который позволяет выполнять фрезеровку со смещением. Является более функциональным, чем горизонтальный.

Пятикоординатный фрезерный станок. Мощный и «продвинутый» вариант, позволяющий за один цикл выполнить сразу несколько процессов. Применяется при изготовлении сложных рельефных заготовок, широко распространен в производстве мебели, автомобилестроении.

В компании «Дюкон» вы можете заказать станок любого типа. Наши специалисты помогут с выбором и доставкой.

Горизонтально-фрезерный станок с ЧПУ

Данный тип станков является довольно распространенным. Его применение позволяет решить вопросы массового производства заготовок, повысить точность и качество, увеличить производительность. Горизонтально-фрезерный станок с ЧПУ может оснащаться различными фрезами – шпоночными, торцевыми, и позволяет проводить обработку любых видов заготовок, которые вы используете в производстве.

Купить данный вид оборудования вы можете через нашего менеджера, сделав заказ по телефону или же через он-лайновый интерфейс нашего сайта.

Вертикально-фрезерный станок с ЧПУ

Может быть консольным и безконсольным. Второй вариант применяется для обработки крупногабаритных заготовок и позволяет оптимизировать серийное производство, максимально повысив скорость обработки комплектующих.

Вертикально-фрезерный станок с ЧПУ является более функциональным. Он решает вопросы фрезеровки любых поверхностей, позволяет обрабатывать, в том числе, конические и цилиндрические заготовки, идеален для использования в любом цеху.

Цена такого оборудования выше, чем у горизонтальных станков, однако эта разница дает ощутимое преимущество в возможностях обработки.

Купить фрезерные станки в компании «Дюкон»

Если вам нужен фрезерный станок, мы готовы сделать вам выгодное предложение. Цена на горизонтально-фрезерный станок или станок с вертикальной консолью представлена в нашем каталоге. Там же вы найдете технические характеристики каждого вида оборудования. Наши консультанты помогут вам выбрать станок, сделают сравнение фрезерного станка с чпу 3d и универсальной модели, и помогут принять верное решение по выбору оборудования, которое позволит вашему производству выйти на качественно новый уровень.



Станки с числовым программным управлением



В настоящее время в отечественной промышленности эксплуатируются тысячи станков с программным управлением.

Системы программного управления делятся на цикловые и числовые.

Конструкции металлорежущих станков с цикловым программным управлением отличаются многообразием устройств, задающих программу цикла обработки (штекерные и клавишные панели, панели с переключателями, барабаны с перфокартами, перфолентами и т. д.).

К станкам со штекерной системой программного управления относятся горизонтально-фрезерные станки моделей 6А82Г, 6А12П, 6В13П и др.

В станках моделей 6А82Г и 6А12П программируются перемещения стола в трех направлениях, включение механизма выбора зазора в винтовой паре продольного хода стола, автоматическое опускание консоли на 1,0 мм во время ускоренного хода стола и обратной подаче ее в прежнее положение.

На этих станках можно производить обработку по программе, включающей до 24 переходов. Настройка станка для работы по программе состоит из двух операций: расстановки штекеров на пульте согласно заданной программе и расстановки кулачков в Т-образных пазах стола.
Носителем программы в станках с цикловым программным управлением является вращающийся барабан с рядами отверстий, в которые   вставляются   штифты.    Расстановкой штифтов задаются все необходимые команды, а также величины перемещений в десятичной системе счисления. Исполнение и точность перемещений осуществляются с помощью отсчет-ных устройств’ с применением индуктивных датчиков. В отличие от «жестких» программоносителей (перфорированная лента или карта, магнитная лента, фотолента и др.) данный способ задания программы позволяет быстро подготовить новую программу при смене объекта производства. Кроме того, легко откорректировать программу, не прерывая обработки.

Станок модели 6530Ц предназначен для полуавтоматической обработки деталей. Система циклового программного управления позволяет в соответствии с программой производить обработку плоскостей.по трем координатам. Возможна также многопроходная обработка заготовок.

Числовые системы программного управления (ЧПУ), применяемые на фрезерных станках, бывают двух видов: замкнутые с приводом непрерывного перемещения рабочих органов и непрерывным контролем датчиками обратной связи и разомкнутые, в которых перемещение рабочих органов точно дозировано шаговыми двигателями, без применения датчиков обратной связи.

К станкам с числовым программным управлением относятся станки моделей 6М11ФЗ, 6Р11ФЗ, выпускаемые Дмитровским заводом фрезерных станков на базе вертикально-фрезерного консольного, станка модели 6М11, станок 6М13ГЭ-2, 6М13ГЭ-2 (6Н13ФЗ) вертикально-фрезерный консольный станок с числовым программным управлением и адаптивным контролем модели 6Р13ФЗ и вертикально-фрезерный консольный станок с револьверной головкой и числовым программным управлением модели 6Р13ФЗ, выпускаемые Горьковским заводом фрезерных станков; вертикально-фрезерный станок с крестовым столом и числовым программным управлением модели ЛФ66ФЗ Львовского завода фрезерных станков; вертикально-фрезерный станок с числовым программным управлением модели МА655 ЭНИМСа и завода «Станкоконструкция»; вертикально-фрезерный станок с крестовым столом и числовым программным управлением модели 654ФЗ Ульяновского завода тяжелых и уникальных станков и др.

Станок ФП-4, аналогичный по техническим характеристикам станку 6НЗФЗ, оснащен круглым столом и предназначен для обработки деталей кольцевого типа. Многокоординатным станком является ФИ-11 (5 координат), который предназначен для обработки крупногабаритных деталей пространственно-сложных фасонных поверхностей двойной кривизны.

На 235 показан вертикальный консольно-фрезерный станок модели 6Р13ФЗ с числовым программным управлением. Станок предназначен для обработки концевыми и радиусными фрезами заготовок деталей сложной конфигурации (штампы, кулачки, копиры и др.).

Обработка пространственно-сложных фасонных поверхностей достигается сочетанием движения стола станка с обрабатываемой заготовкой в горизонтальной плоскости по двум координатам (X—в продольном, У—в поперечном направлениях) и вертикального перемещения Z шпиндельной головки с режущими инструментами. Станок снабжен серийно выпускаемым устройством (пультом) ЧПУ типа 2ПТ-71/3. В станке применена шаговая разомкнутая система числового программного управления с вводом информации на бумажную 5-дорожечную ленту шириной 17,4 мм (ГОСТ 10860—68) в виде последовательности символов, наносимых с помощью перфораторов и реперфораторов.

Продольное перемещение стол получает от редуктора с шаговым электродвигателем, установленным на правом торце салазок и от передачи винт—гайка качения. Возможны движения по оси X в пределах ± 500 мм. Поперечное перемещение салазок со столом (по оси У в пределах ± 200 мм) осуществляется также от аналогичного привода, установленного в консоли. Ходовой шариковый винт для поперечного перемещения салазок со столом выполнен вращающимся в шарикоподшипниках и смонтирован в корпусе консоли.

Вертикальное перемещение консоли осуществляется от гидро двигателя, уст ановленного на правой стенке консоли через пару конических зубчатых колес и винтовую пару. Когда ползун находится в крайнем верхнем положении, возможно движение по оси, равное   +150 мм.

Режущий инструмент в шпинделе крепится механизмом зажима инструмента, смонтированном в верхней части ползуна.

Гидрооборудование

Станок укомплектован стандартной гидростанцией. Гидравлический привод осуществляет: продольное и поперечное перемещения стола, вертикальное перемещение консоли и ползуна; кроме того, гидравлический привод включает: насосную станцию, три электрогидропривода, гидромотор, гидроцилиндр отжима инструмента, аппаратуру управления и коммуникации.

Насосная станция представляет собой автономный узел и включает в себя резервуар для масла, насосный аппарат, систему подпитки, фильтрации и охлаждения рабочей жидкости, а также необходимую контрольно-регулирующую аппаратуру. Насосная станция автоматически изменяет производительность насоса в соответствии с расходом, потребляемом гидросистемой при постоянном давлении в напорной и сливной магистралях. Электрогидроприводы предназначены для продольного и поперечного перемещений стола, а также для вертикального перемещения ползуна по заданной программе; гидромотор — для вертикального перемещения консоли.

Станок модели 6Р13РФЗ предназначен для фрезерования, сверления, развертывания и зен-керования деталей. Смена инструмента осуществляется поворотной револьверной головкой по программе.

Один из пяти шпинделей револьверной головки (силовой шпиндель) предназначен для работ торцовыми фрезами диаметром до 125 мм и концевыми фрезами диаметром до 50 мм. Остальные четыре малых шпинделя рекомендуется использовать для фрезерных работ концевыми  фрезами  диаметром  до  40  мм,   для сверления, зенкерования и развертывания отверстий до диаметра 20 мм, для рассверливания отверстий до диаметра 30 мм. Крепление оправки с инструментом в силовом шпинделе производится шомполом, а в малых шпинделях накидной гайкой. Наличие гильзы в малых шпинделях позволяет регулировать вылет инструмента в пределах от 0 до 30 мм. Для установки различных инструментов в коническом отверстии шпинделей имеются переходные втулки и оправки. Обрабатываемые детали могут закрепляться непосредственно на рабочей поверхности стола прихватами или в приспособлении. Для выверки приспособлений на столе имеется калиброванный продольный (средний) паз, а также калиброванное отверстие ф 40А3.

Станок модели МА655 предназначен для обработки деталей криволинейной формы (шаблоны, кулачки), а также фасонных поверхностей (вырубные штампы, пресс-формы и др.). Станок быстро переналаживается на обработку новой детали.

Станок модели 654ФЗ предназначен для обработки по программе деталей, состоящих из плоскостей и объемных поверхностей. Система числового программного управления позволяет изменять величину подачи в процессе резания и вводить информацию 6 фактическом радиусе фрезы непосредственно с пульта управления. Отличительной особенностью конструкции станка является то, что большинство узлов станка собрано в отдельных корпусах, что облегчает сборку и разборку станка при ремонте.

Обрабатывающие центры (многоцелевые или многооперационные станки)

Под обрабатывающими ценр рами понимают автоматизированный станок с числовым программным управлением, обеспечивающий выполнение большого количества технологических операций без перебазирования деталей и с автоматической сменой инструмента. Эти станки предназначены для последовательной обработки корпусных деталей несколькими инструментами. К ним относятся: вертикальный сверлильно-фрезерно-расточный станок с числовым программным управлением и автоматической сменой инструмента модели 243ВФ4 и горизонтальный фрезерно-сверлиль-но-расточный станок модели 6906ВФ4; продольно-фрезерный станок с горизонтальным шпинделем, числовым программным управлением и инструментальным магазином модели 6305Ф4 и горизонтальный фрезерно-свер-лильно-расточный станок с крестовым поворотным столом, числовым программным управлением и инструментальным магазином модели  ГЦ-08  и  др.  Станок  модели 243ВФ4 предназначен для получистового и чистового фрезерования плоскостей, сверления, зенкеро-вания, растачивания, развертывания и нарезания резьб метчиками по заданной программе.

Станок модели 6906ВФ4 предназначен для . комплексной обработки корпусных деталей с четырех сторон без их переустановки. На станке можно производить фрезерование торцовыми и дисковыми фрезами, растачивание, сверление, зенкерование, развертывание и нарезание резьбы метчиками по заданной программе. На станке программируются: координатные перемещения стола и шпиндельной головки; их зажим; скорости перемещений; числа оборотов шпинделя; смена инструмента; циклы обработки. На станке можно производить фрезерование плоскостей и фасонных поверхностей, расфре-зерование круглых отверстий взамен чернового растачивания, сверление и растачивание отверстий. Станок имеет дисковый магазин емкостью 24 инструмента.

Обрабатывающие центры позволяют:

производить обработку деталей по методу концентрации операций при минимальном количестве переустановок детали;

осуществить ряд операций (фрезерование, сверление, растачивание, резьбофрезерование и др.), что позволяет заменять несколько универсальных станков.

Эти станки сочетают в себе свойства автоматических линий (многооперационность, автоматический цикл) с гибкостью универсальных станков.



Настольные фрезерные станки по металлу



предназначены для выполнения операций фрезерования корпусов различных деталей из черных и цветных металлов и их сплавов в условиях серийного и мелкосерийного производства, для использованию на предприятиях, выпускающих металлоизделия и механизмы небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских, автосервисов, ПТУ и т.д.

По техническим характеристикам мини фрезерные станки по металлу имеют лучшее соотношение цена-качество среди оборудования подобного класса.

Настольные фрезерные станки по металлу применяется на машиностроительных и станкостроительных предприятиях, а также, благодаря небольшим размерам и универсальности, на любых участках механообработки.

Хотелось бы подчеркнуть, что малогабаритные фрезерные станки по металлу – благодаря своей компактности можно размещать на территории малой площади.

Большинство настольных фрезерных станков по металлу не требуют подключения к сети 380в, а сконфигурированы под напрядение 220В и имеют бесступенчатый регулятор частоты оборотов шпинделя.

Преимущества настольных фрезерных станков по металлу

Малые габариты и масса

Простота конструкции

Питание от сети 220В.

Малые уровень шума и энергопотребление.

Низкая стоимость

Мобильность
